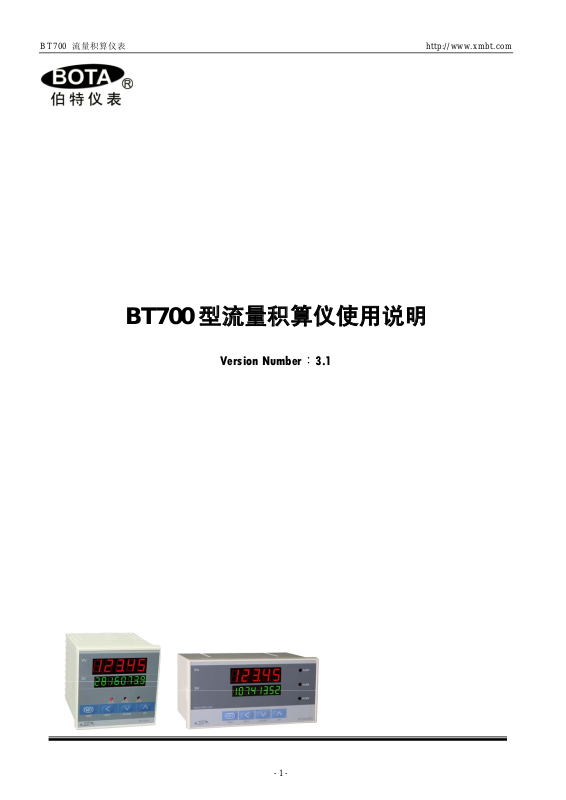

BOTA BT700 User Guide

BT700 流量积算仪表 http://www.xmbt.com

BT700 型流量积算仪使用说明

Version Number：3.1

- 1 -

BT700 流量积算仪表 http://www.xmbt.com

目 录

第一章 技术指标-------------------------------------------------------------------------------------------------------3

1.1 输入----------------------------------------------------------------------------------------------------------3

1.2 输出----------------------------------------------------------------------------------------------------------3

1.3 精度----------------------------------------------------------------------------------------------------------3

1.4 通讯----------------------------------------------------------------------------------------------------------3

1.5 显示----------------------------------------------------------------------------------------------------------3

1.6 供电----------------------------------------------------------------------------------------------------------3

1.7 保存条件----------------------------------------------------------------------------------------------------3

1.8 工作条件----------------------------------------------------------------------------------------------------3

1.9 选型说明----------------------------------------------------------------------------------------------------4

第二章 安装与接线-----------------------------------------------------------------------------------------------------5

2.1 外形尺寸----------------------------------------------------------------------------------------------------5

2.2 端子接线-----------------------------------------------------------------------------------------------------5

第三章 操作及参数说明-----------------------------------------------------------------------------------------------6

3.1 面板说明-----------------------------------------------------------------------------------------------------6

3.2 参数说明-----------------------------------------------------------------------------------------------------6

3.2.1 一级参数-----------------------------------------------------------------------------------------------6

3.2.2 二级参数-----------------------------------------------------------------------------------------------8

3.3 报警说明----------------------------------------------------------------------------------------------------8

3.3.1 上限报警及上限报警回差--------------------------------------------------------------------------8

3.3.2 下限报警及下限报警回差--------------------------------------------------------------------------8

3.3.3 定量报警及提前值-----------------------------------------------------------------------------------8

3.4 流量算法说明---------------------------------------------------------------------------------------------10

- 2 -

BT700 流量积算仪表 http://www.xmbt.com

第一章 技术指标

1.1 输入

支持流量及温、压补偿信号输入。
支持多种信号类型，只需通过仪表组态即可选择以下信号的输入：
流量：0～10mA、4～20mA、0～20mA、0～5V、1～5V；脉冲频率，PNP、NPN 开关信号（1Hz~8kHz）；
压力：0～5V、1～5V 、0～10mA、0～20mA、4～20mA；
温度：K、S、B、E、N、J、T 、Pt100、Cu50、0～20mV、0～60mV 、0～100mV、0～5V、1～5V 、

0～10mA、0～20mA、4～20mA。

可扩展外部清零控制接口。

1.2 输出

瞬时流量变送，负载能力 1000Ω（最大）；
上、下限和批量及增量报警；

支持最多三路隔离的 24VDC/30mA 馈电输出；

1.3 精度

流量：±0.2% F.S.；
温度：±0.2% F.S.；
压力：±0.2 F.S.；

1.4 通讯

支持 RS485、RS232 通讯模式。

1.5 显示

显示：5 位瞬时流量，8 位累积流量；可交替显示流量、压力、温度、总累积值和本次累积值。

1.6 供电

85~265VADC，45~55Hz。

1.7 保存条件

温度：-20～60℃，避免日光直晒；
湿度：<85%RH（无凝结）。

1.8 工作条件

温度：-20～60℃；
湿度：10%～85%RH（无凝结）。
禁止在腐蚀性环境下工作，禁止液体或导电体进入表内。

- 3 -

BT700 流量积算仪表 http://www.xmbt.com

1.9 选型说明

BT 口 口 口 口 口 口 口 口

系列号 基本型号 外形 温度补偿 压力补偿 输出一 输出二 输出三 输出四

700 数码管显示流量积算仪
702 液晶显示流量积算记录仪

A 96×96×100mm：
F 160×80×100mm 横式：

E 80×160×100mm 竖式：

N 无温度补偿
Y 有温度补偿

N

N 无压力补偿
Y 有压力补偿

N

N 无
L2 瞬时流量变送模块；负载力：0~10mA≤2.2kΩ；

J1 报警继电器模块；常开+常闭，8A/220V
V2 24V/30mA 馈电模块
V21 自隔离 24V 或±12V馈电模块，30mA

N 无
J1 报警继电器模块；常开+常闭，8A/220V
V2 24V/30mA 馈电模块
V21 自隔离 24V 或±12V 馈电模块，30mA

N 无
W1 外接复位或清零控制模块
J1 报警继电器模块；常开+常闭，8A/220V
V2 24V/30mA 馈电模块
V21 自隔离 24V 或±12V 馈电模块，30mA

V21 自隔离 24V 或±12V 馈电模块，30mA

N 无
R RS232 通信模块
S RS485 通信模块
V2 24V/30mA 馈电模块

说 明

4~20mA≤1kΩ

- 4 -

BT700 流量积算仪表 http://www.xmbt.com

第二章 安装与接线

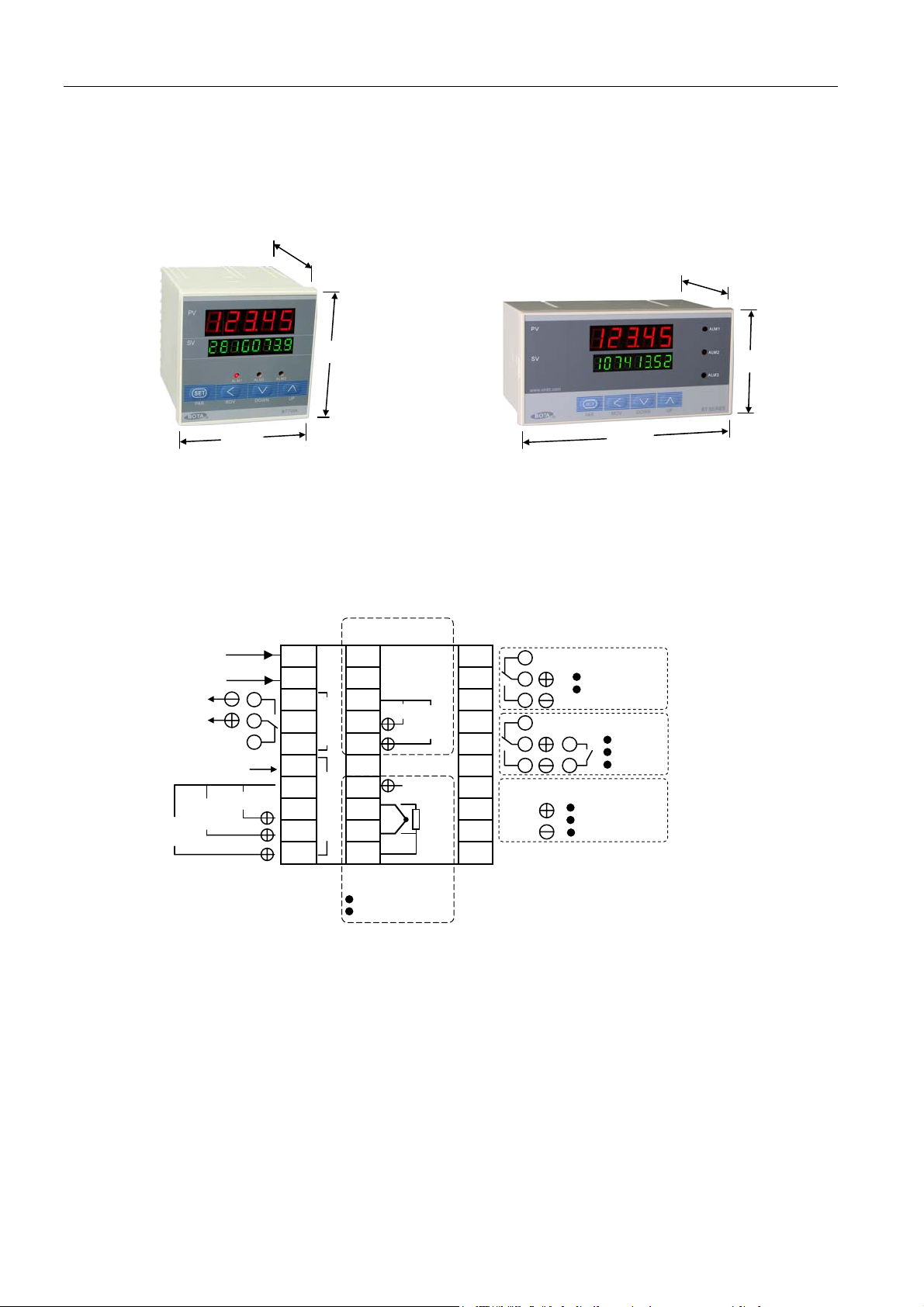

2.1 外形尺寸

2.1.1 A形面板：96×96mm，安装开孔：92×92

+0.5

2.1.2 F形面板：160×80mm横式,安装开孔：152×76

100mm

100mm

96mm

图 2.1 A 外形尺寸图 图 2.2 F 外形尺寸图

96mm

180mm

2.2 接线端子

2.2.1 A外形接线（图 2.3） 2.2.2 F外形接线--图 2.3 顺时针旋转 90

压力补偿

+0.5

80mm

0

85-264V

电源

变送或馈电输出

NPN、PNP

频率
脉冲

说明：

a） 流量信号：7 端是流量输入信号的公共负端。0-20mA、4-20mA 从 7、8 端直接输入。如果是 0-10mA 请并联

500Ω精密电阻从 7、9 端输入。如果配 PNP、NPN 类开关信号，须要加装一个 24V 馈电模块。接线时请在外

部将 24V 的负端和信号输入的负端（7）连接。

b） 压力信号：23 端是压力输入信号的公共负端。0-20mA、4-20mA 从 23、24 端直接输入。如果是 0-10mA 请并

联 500Ω精密电阻从 23、25 端输入。

c） 温度信号：28 端是温度输入信号的公共负端。热电偶从 28、29 端输入，热电阻从 28、29、30 端输入（两

线制接 28、29，将 29、30 短接）。温度变送器信号接 27、28。如果是 0-10mA 须并联 500Ω精密电阻，4-20mA

并联 250Ω精密电阻。

d） 如果报警 2 位置安装了 W1 模块，可在 15、16 端接入开关实现外部或远程清零。

报警输出

0-5V
1-5V

mA

1
2
3
4
5
6
7

-

8
9

10

21
22
23

输
出

24

一

25
26

流

27

量

28

输
入

29
30

温度补偿

热电偶 、热电阻
0-5V、1~5V

-

mA

0-5V
1-5V

0-5V
1-5V

-

+

11
12
13
14
15
16
17
18
19
20

输出二

TXD
RXD
GND

图 2.3 接线图

输出四

报警输出
馈电输出

输出三

报警输出
馈电输出
外接清零

馈电输出

RS485 通信接口
RS232 通信接口

- 5 -

BT700 流量积算仪表 http://www.xmbt.com

第三章 操作及参数说明

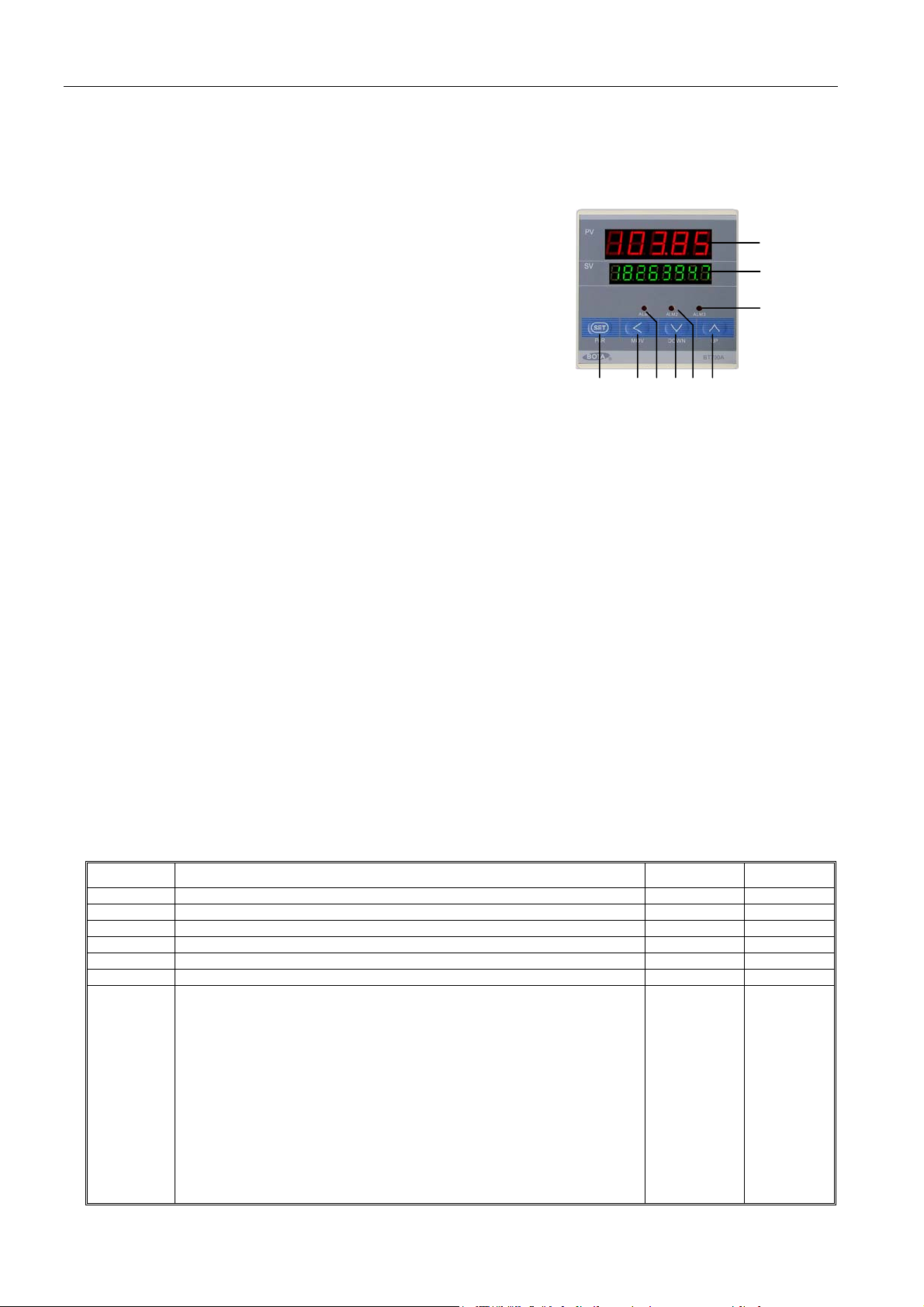

3.1 面板说明

① 瞬时流量/参数符号显示窗 PV；
② 总累积流量、本次累积流量、温度、压力/参数值显示窗 SV；
③ 设定键；

长按 SET 键 3 秒进入参数设定状态；

PLoc=1008 进入一级参数设定；
PLoc=8001 进入二级参数设定；

④ 左移位键；在正常状态下，点按切换显示累积流量、温度、压力值；

在设定状态下用于循环移动闪烁位选择修改数位；

⑤ 报警 1 状态指示灯；
⑥ 数值减小键；
⑦ 报警 2 状态指示灯；
⑧ 数值增加键；
⑨ 报警 3 状态指示灯；

组合键功能

a) 在正常显示状态下，按“〈”+“∨”键总累积值清零。可设定参数 Func 禁止该功能！
b) 在正常显示状态下，按“〈”+“∧”键本次累积值清零。可设定参数 Func 禁止该功能！
c) 在参数设定状态下：按“〈”+“∧”键退回前一个参数；按“SET”+“〈”键可退出参数设定；
d) 在设定下面六个参数值时，按“〈”+“∨”键选择分辨率（小数点位置）：

Co：流量系数（0~99999）；
A1：密度补偿系数 1（-99999~99999）；
A2：密度补偿系数 2（-99999~99999）；
d：工况密度（0~99999Kg/ m

d20：标准状况下的密度（0~99999Kg/m

PA：仪表工作点大气压力(0~99999 Mpa)。

SV 窗最高位（左边）显示的符号含义

a） F：表示右边的数值为流量。例如“F 236.02”表示介质瞬时流量为 236.02；
b） C：表示右边的数值为温度。例如“C 86.3”表示介质温度为 86.3℃；
c） P：表示右边的数值为压力。例如“P 0.112”表示介质压力为 0.112MPa；
d） A：表示右边的数值为本次累积值（定量报警输出有效时显示，见“SEAL”参数说明）。

3

）；

3

）；

④⑤⑥⑦⑧

③

①
②

⑨

3.2 参数说明

3.2.1 一级参数（PLoc=1008 时可设置） 表 1
参数符号 含 义 数值范围 备注

Co 流量系数 0~99999
A1 密度补偿系数 1 -99999~99999
A2 密度补偿系数 2 -99999~99999
d 工况密度。被测量介质工作状态下的密度值 0~99999 Kg/ m
d20 标况密度。被测量介质在标准状态（1 个标准大气压力、20℃）的密度值 0~99999 Kg/ m
PA 仪表工作点大气压力 -99999~99999 Mpa

被测介质类型与输入流量信号补偿方式选择参数，按下式计算：

InP= A×100+B×10+C

式中：

A=0: 被测介质为饱和蒸汽；
A=1: 被测介质为过热蒸汽；
A=2: 被测介质为其他类型；

InP

B=0: 流量输入为线性流量（G）
B=1: 流量输入为压差（△P）未开方
B=2: 流量输入为压差（△P）已开方
B=3: 流量输入为频率信号（f）

C=0: 无补偿
C=1: 温度补偿
C=2: 压力补偿
C=3: 温度、压力补偿

3
3

- 6 -

BT700 流量积算仪表 http://www.xmbt.com

参数符号 含 义 数值范围 备注

HAL 瞬时流量上限报警值 0～99999.999
LAL 瞬时流量下限报警值 0～99999.999
CAL 定量报警值 0～99999.999
dHF 瞬时流量上限报警回差 0~30.000
dLF 瞬时流量下限报警回差 0~30.000
dCF 定量报警提前量 0~30.000
SEAL 报警输出定义参数，按下式计算：

SEAL=A×1000+B×100+C×10+D
式中：
A=0: 上限报警不输出
A=1: 上限报警从输出一位置输出
A=2: 上限报警从输出二位置输出
A=3: 上限报警从输出三位置输出
B=0: 下限报警不输出
B=1: 下限报警从输出一位置输出
B=2: 下限报警从输出二位置输出
B=3: 下限报警从输出三位置输出
C=0: 定量报警不输出（本次累积显示自动关闭）
C=1: 定量报警从输出一位置输出（本次累积显示自动打开）
C=2: 定量报警从输出二位置输出（本次累积显示自动打开）

C=3: 定量报警从输出三位置输出（本次累积显示自动打开）
D=0：定量报警反作用；
D=1：定量报警正作用；

Func 系统功能选择参数，按下式计算：

Func=A×10000+B×1000+C×100+D×10+E
式中：
A=0：瞬时流量显示时间单位为小时；
A=1：瞬时流量显示时间单位为分；
A=2：瞬时流量显示时间单位为秒；
B=0: 下显示窗不循环显示；
B=1: 下显示窗交替显示压力，流量，温度与总累积值；
B=2: 下显示窗交替显示本次累积值（A000000.0）与总累积值；
C=0: 定量报警自动清零；
C=1: 定量报警手动清零；
D=0：允许按组合键将累积值清零。适用一般计量场合；

D=1：禁止按组合键将累积值清零。适用重要计量场合；
E=0：禁止外接开关清零本次累积值；
E=1：允许外接开关清零本次累积值（报警 2 位置必须安装 W1 模块）；

dP 瞬时流量和累积流量显示分辨率选择参数，按下式计算：

dP= A×10+B
式中：
A=0: 瞬时流量分辨率为 1；
A=1: 瞬时流量显示分辨率为 0.1，显示满程自动右移一位；
A=2: 瞬时流量显示分辨率为 0.01，显示满程自动右移一位；
A=3: 瞬时流量显示分辩率为 0.001，显示满程自动右移一位；
B=0: 累积流量显示分辨率为 1，显示满程自动右移一位；
B=1: 累积流量显示分辨率为 0.1，显示满程自动右移一位；
B=2: 累积流量显示分辨率为 0.01，显示满程自动右移一位；
B=3: 累积流量显示分辨率为 0.001，显示满程自动右移一位；

Cut 小流量信号切除设定参数。当瞬时流量小于 Cut 值时切除不累积 0～30.000
Lt 报警延迟时间设定参数 0～240 秒
BS-L 瞬时流量变送范围下限标定参数，不含小数位 0～99999
BS-H 瞬时流量变送范围上限标定参数，不含小数位 0～99999
outL 瞬时流量变送输出下限设定参数 0-100
outH 瞬时流量变送输出上限设定参数 0-220
bAud 通信波特率 0~9600
Add 通信地址 1~100
PLoc 参数锁

PLoc=1008，可进入设定一级参数；
PLoc=8001，可进入设定二级参数；

使用时可以分别进入各级参数进行设置，也可以在一级参数设置完毕后不
退出，将最后的 PLoc 设为 8001 直接进入二级参数设置。

本次累积值
的最左端有
“A”标志

瞬时流量和

累积流量内
部数据分辨
率固定为

0.001

- 7 -

BT700 流量积算仪表 http://www.xmbt.com

3.2.2 二级参数（PLoc=8001 时可设置） 表 2
参数符号 含 义 数值范围 备注

F-InP 流量输入信号类型选择参数。

31：0~20mA； 32：4~20mA； 33：1~5V； 34：0~5V

F-dP 流量分辨率设定参数

0：流量分辨率为 1；
1：流量分辨率为 0.1；
2：流量分辨率为 0.01；
3：流量分辨率为 0.001；
4：流量分辨率为 0.0001；

F-FSL 流量量程下限标定参数 -1999~20000
F-FSH 流量量程上限标定参数 -1999~20000

31~34

F-Cor 流量测量值平移修正参数 -199～2000
C-InP

C-dP

温度补偿输入规格选择参数
0：K 热电偶（-140~1300℃）； 6：B 热电偶（200~1800℃）
1：S 热电偶（0~1700℃）； 7：N 热电偶（0~1300℃）
2：WRr325（0~2300℃）； 20：Cu50（-50~150℃）
3：T 热电偶（-200~350℃）； 21：Pt100（-200~600℃）
4：E 热电偶（0~1000℃） 33：1~5V（或 4~20mA）
5：J 热电偶（0~1000℃） 34：0~5V（或 0~10mA）

温度分辨率设定参数。热电偶、热电阻输入固定为 0.1℃，温度变送器输入
时对应如下：

0：温度分辨率 1℃；
1：温度分辨率 0.1℃；
2：温度分辨率 0.01℃；

3：温度分辨率 0.001℃；

C-FSL 温度变送器量程下限标定参数 -1999~20000
C-FSH 温度变送器量程上限标定参数 -1999~20000

C-Cor 温度测量值平移修正参数 -200～2000
P-InP 压力输入信号类型选择参数

27：0-400Ω远传压力表输入
31：0~20mA； 32：4~20mA； 33：1~5V； 34：0~5V

P-dIP 压力分辨率设定参数

0：压力分辨率为 1；
1：压力分辨率为 0.1；
2：压力分辨率为 0.01；
3：压力分辨率为 0.001；
4：压力分辨率为 0.0001；

P-FSL 压力量程下限标定参数 -1999~20000
P-FSH 压力量程上限标定参数 -1999~20000

P-Cor 压力测量值平移修正参数 -200～2000

3.3 报警说明

3.3.1 上限报警及上限报警回差
当瞬时流量值达到上限报警值时，报警动作。小于上限报警值与上限报警回差之差时报警解除。
例：上限报警=10000，上限报警回差=50，则瞬时流量≥10000 报警动作，≤9950 报警解除；

3.3.2 下限报警及下限报警回差
当瞬时流量值小于下限报警值时，报警动作。大于下限报警值与下限报警回差之和时报警解除。
例：下限报警=500，下限报警回差=5，则瞬时流量≤500 报警动作， ≥505 报警解除；

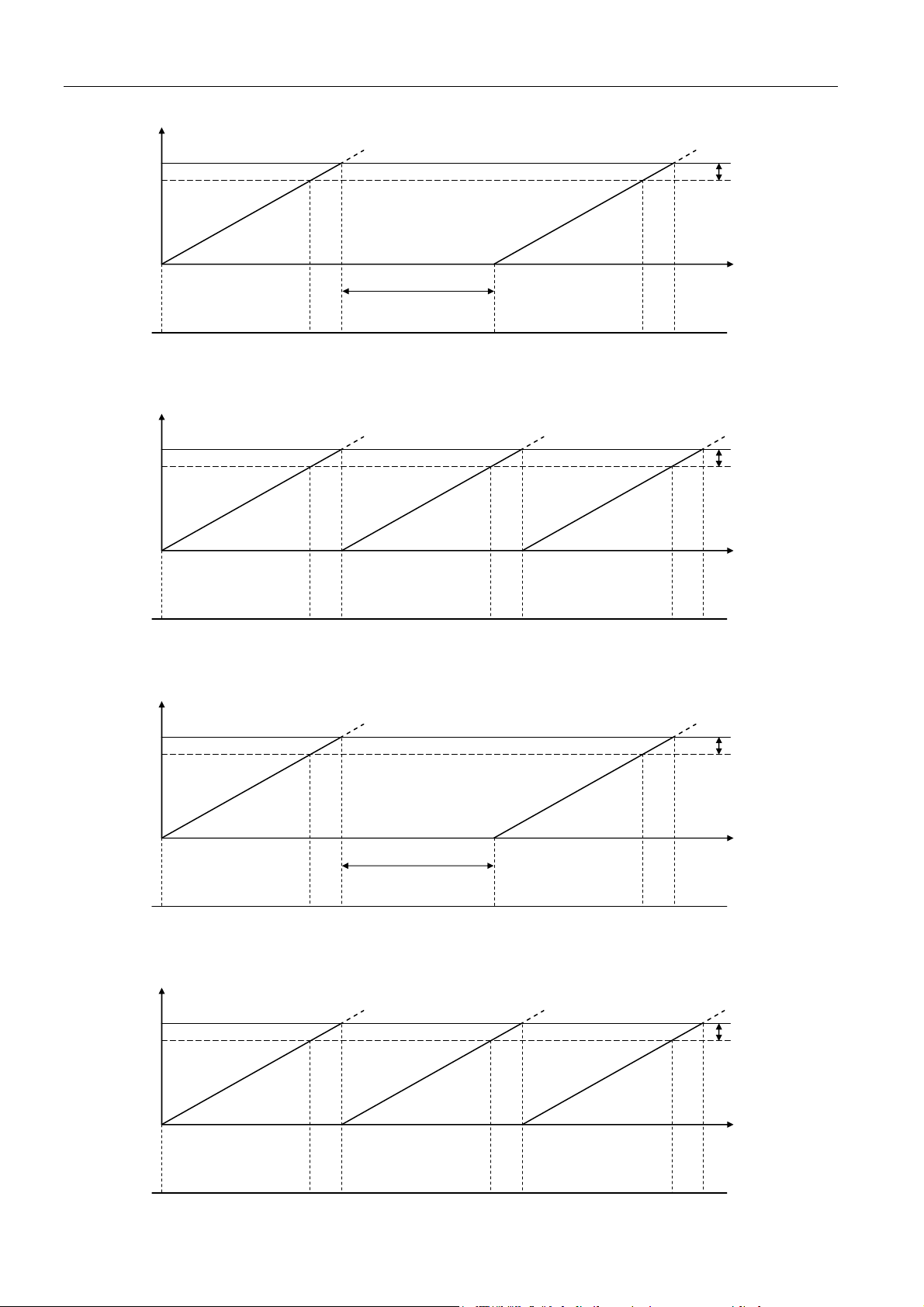

3.3.3 定量报警及提前值
当定量报警功能打开（一级菜单参数 SEAL 中的 C 项不为零），定量报警设定值有效。其动作关系

如下图所示：

- 8 -

BT700 流量积算仪表 http://www.xmbt.com

本次累积值

定量报警反作用示意图

定量报警值 CAL

定量报警提前量
设定值 dCF

定量报警值 CAL

本次累积值

开始

延时时间 Lt

关闭 继电器接通 关闭 关闭 继电器接通

清零

（手动或延时）

定量报警反作用示意图

定量报警提前量
设定值 dCF

关闭 继电器接通 继电器接通

关闭 继电器接通 关闭

本次累积值

定量报警值 CAL

清零

（自动无延时）

定量报警正作用示意图

清零

（自动无延时）

清零

（自动无延时）

定量报警提前量
设定值 dCF

延时时间 Lt

接通 继电器断开 接通 接通 继电器断开

清零

（手动或延时）

本次累积值

定量报警正作用示意图

定量报警值 CAL

定量报警提前量
设定值 dCF

接通 继电器断开 继电器断开

接通 继电器断开 接通

清零

（自动无延时）

清零

（自动无延时）

清零

（自动无延时）

- 9 -

BT700 流量积算仪表 http://www.xmbt.com

3.4 流量算法说明

一、质量瞬时流量算法。

1. 输入信号为差压变送器（ΔP，未开方）

PV=K×
需要设定的参数：流量系数K、介质工况密度ρ（Kg/m

P∆×

ρ

3

）

2. 输入信号为差压变送器（ΔP，未开方），补偿温度(T)

PV=K×

PTBA ∆××+ )(

需要设定的参数：流量系数 K、补偿常数 A、补偿系数 B

3. 输入信号为差压变送器（ΔP，未开方），补偿压力(P)

PV=K×

PPBA ∆××+ )(

4. 输入信号为差压变送器（ΔP，未开方），补偿温度(T)、补偿压力(P)

PV=K×

ρ

20

需要设定的参数：流量系数K、介质标况密度ρ

仪表工作点大气压力P

o

（MPa）

A

PPC

+×

)()15.293(

A

o

+×

CTMPa

P

∆×

)15.273(10133.0

（大气压力 0.10133MPa，温度 20℃）

20

5. 输入信号为差压变送器（ΔP，已开方）

PV=K×
需要设定的参数：流量系数K、介质工况密度ρ（Kg/m

ρ

×ΔP

3

）

6. 输入信号为差压变送器（ΔP，未开方），补偿温度(T)

PV=K×

)( TBA ×+ ×ΔP

需要设定的参数：流量系数 K、补偿常数 A、补偿系数 B

7. 输入信号为差压变送器（ΔP，未开方），补偿压力(P)

PV=K×

)( PBA ×+ ×ΔP

需要设定的参数：流量系数 K、补偿常数 A、补偿系数 B

8. 输入信号为差压变送器（ΔP，未开方），补偿温度(T)、补偿压力(P)

o

PV=K×

ρ

20

+×

需要设定的参数：流量系数K、介质标况密度ρ

)()15.293(

PPC

+×

A

o

CTMPa

×ΔP

)15.273(10133.0

20

9. 输入信号为流量（G）

PV=K×G×ρ
需要设定的参数：K、ρ

10. 输入信号为流量（G）、补偿温度（T）
PV=K×（A+B×T）×G
需要设定的参数：K、A、B

11. 输入信号为流量（G）、补偿压力（P）

PV=K×（A+B×P）×G

需要设定的参数：K、A、B

- 10 -

BT700 流量积算仪表 http://www.xmbt.com

K

ρ

ρ

ρ

12. 输入信号为流量（G），补偿温度（T）、补偿压力（P）

ρ

PV=K×

×

20

需要设定的参数：K、ρ

o

+×

20

)()15.293(

PPC

+×

A

13. 输入信号为频率（f）
PV=

6.3

f

××

ρ

K

需要设定的参数：K、ρ

14. 输入信号为频率（f），补偿温度（T）
PV=

6.3

fTBA

××+× )(

K

需要设定的参数：K、A、B

15. 输入信号为频率（f），补偿压力（P）
PV=

6.3

fPBA

××+× )(

K

需要设定的参数：K、A、B

16. 输入信号为频率（f），补偿温度（T）、补偿压力（P）

PV=

6.3

××

ρ

20

o

+×

+×

×G

o

)15.273(10133.0

CTMPa

)()15.293(

PPC

A

×f

o

)15.273(10133.0

CTMPa

需要设定的参数：K、

20

17. 过热蒸汽测量，输入信号为流量（G）、补偿温度（T）、补偿压力（P）
PV=K×ρ

×G ρ：kg/m3；P：MPa；T：℃；ρ表：过热蒸汽密度表

表

18. 过热蒸汽测量，输入信号为差压（ΔP，未开方）、补偿温度（T）、补偿压力（P）

PV=K×

P∆× 表

ρ

19. 过热蒸汽测量，输入信号为差压（ΔP，已开方）、补偿温度（T）、补偿压力（P）

PV=K×

表

ρ

× P∆

20. 过热蒸汽测量，输入信号为频率（f）、补偿温度（T）、补偿压力（P）
PV=(3.6×

×f)/K

表

21. 饱和蒸汽测量，输入信号为流量（G）、补偿温度（T）、补偿压力（P）
PV= K×ρ

×G ρ：kg/m3；P：Mpa；T：℃；ρ表：饱和蒸汽密度表

表

22. 饱和蒸汽测量，输入信号为差压（ΔP，未开方）、补偿温度（T）、补偿压力（P）

PV=K×

P∆× 表

ρ

23. 饱和蒸汽测量，输入信号为差压（ΔP，已开方）、补偿温度（T）、补偿压力（P）

PV=K×

表

ρ

× P∆

24. 饱和蒸汽测量，输入信号为频率（f）、补偿温度（T）、补偿压力（P）
PV=(3.6×

×f)/K

表

二、从质量流量转换到标准体积流量算法

M

PV=

式中：M-质量流量

ρ

20

- 11 -
