1
DCAC
FET
POWERED
AC & BATTERY
Mode d'emploi
Nous vous félicitons d'avoir choisi la pédale BOSS OD-3 OverDrive.
Avant toute chose, nous vous invitons à lire attentivement les chapitres « CONSIGNES
D'UTILISATION » et « REMARQUES IMPORTANTES » (page 16 et 4) qui rassemblent des
informations essentielles pour la mise en œuvre de l'appareil. De plus, afin de pouvoir tirer parti
de toutes les fonctionnalités de votre nouvelle acquisition, nous vous conseillons de lire attentivement
l'ensemble de ce manuel. Conservez-le en lieu sûr afin de pouvoir vous y référer en cas de besoin.
Copyright © 1997 BOSS CORPORATION
2
Tous droits réservés. La reproduction de tout ou partie de ce manuel sous quelque forme
que ce soit est strictement interdite sans l'accord préalable de BOSS CORPORATION.
3
FONCTIONNALITÉS
• Équipée d'un nouveau circuit de distorsion à double étage.
• Procure un sustain très étendu, plus puissant que celui des pédales overdrive précédentes.
• Crée une distorsion véritablement naturelle, avec un taux de compression idéal.
mettez-les tous hors tension. Vous éviterez
ainsi tout problème vis-à-vis des haut-parleurs
ou des autres éléments de votre système.
• Avant de relier l'OD-3 aux autres appareils,
le même circuit électrique que des appareils
susceptibles de créer des bruits de ligne
REMARQUES IMPORTANTES
En plus des recommandations du chapitre “CONSIGNES D'UTILISATION” page 16, nous
vous demandons de lire et tenir compte des points suivants :
Alimentation
(moteurs, variateurs de lumière etc.).
• Ne branchez pas l'alimentation de l'OD-3 sur
ou d'appareils de forte puissance peut induire
un ronflement. Pour le réduire, essayez
d'orienter l'OC-2 différemment ou éloignez-
la de la source d'interférences.
endroits soumis à des températures extrêmes.
Le rayonnement solaire direct, dans un véhicule
immobilisé par exemple, pourrait déformer ou
Positionnement
• Une installation à proximité d'un amplificateurs
de l'adaptateur secteur après plusieurs heures
d'utilisation.
• Il est normal d'observer une chauffe modérée
• Les piles ne doivent être installées ou
• Ne positionnez pas cet appareil dans des
remplacées qu'avant de brancher l'OD-3 aux
autres appareils. Vous éviterez ainsi
d'endommager vos haut-parleurs ou d'autres
éléments du système.
décolorer son boîtier.
départ d'usine pour effectuer les tests de qualité.
Sa longévité peut s'en trouver réduite.
• Une pile a été installé dans l'appareil à son
4
avec modération et procédez de même pour
ce qui concerne les prises et connecteurs. Un
excès de brutalité peut endommager
irrémédiablement ces divers éléments.
des câbles, saisissez-les par le connecteur et
ne tirez jamais sur le câble. Vous éviterez ainsi
de provoquer des court-circuits ou de dégrader
le connecteur
Précautions supplémentaires
• Manipulez les divers boutons de l'appareil
• Lors du branchement ou du débranchement
d'utiliser votre appareil à un volume
• Afin d'éviter de gêner vos voisins essayez
5
raisonnable. Si besoin, utilisez un casque pour
vous isoler, plus particulièrement aux heures
tardives.
préférence l'emballage et les éléments de
conditionnement d'origine. Sinon, procurez-
vous un emballage équivalent.
• Pour transporter l'appareil, utilisez de
sec ou légèrement humidifié. Dans le cas de
taches tenaces, utilisez un chiffon imprégné
d'un détergent dilué et non abrasif. Essuyez-le
ensuite soigneusement avec un chiffon doux
et sec.
d'essence, alcoolisés ou de solvants qui
Entretien
• Nettoyez l'appareil avec un chiffon doux et
pourraient altérer l'esthétique de l'appareil.
• N'utilisez en aucun cas de produits à base
1. Prise de l'adaptateur secteur
Permet le branchement d'un adaptateur
secteur (optionnel : BOSS PSA-Series). Il
vous permet de jouer sans vous préoccuper
même quand vous utilisez un adaptateur
de la durée de vie de vos piles.
* En maintenant une pile en place dans l'appareil
* Utilisez uniquement l'adaptateur
PSA-Series). Tout autre adaptateur pourrait
spécifiquement prévu pour cet appareil (BOSS
cette alimentation.
jouer en cas de déconnexion accidentelle de
secteur, vous conserverez la possibilité de
Si vous ne devez pas l'utiliser pendant une
secteur.
longue période, débranchez-le de la prise
dysfonctionnements.
provoquer divers problèmes électriques ou
DESCRIPTION DE L'APPAREIL
6
5. Vis molettée
En dévissant cette vis molettée, vous ouvrez
la pédale et accédez à la pile pour la
remplacer. Pour plus de détails sur la
procédure, reportez-vous au chapitre
« REMPLACEMENT DE LA PILE »
(page 12).”
6. Entrée « INPUT »
Permet de brancher un jack provenant
d'une guitare, d'un instrument de musique
ou d'un autre effet.
* Cette prise sert aussi d'interrupteur général
7
ne l'utilisez plus.
tout jack connecté sur cette prise quand vous
ce fait, vous devez veiller à bien débrancher
il s'éteint dès qu'elle est à nouveau libre. De
quand un jack est inséré dans cette entrée, et
pour la pédale. L'effet est mis sous tension
2. Témoin d'activité « CHECK »
Indique à la fois si l'effet est activé et si la
Il s'allume en continu quand l'effet
pile est en bon état.
fonctionne. Si son intensité est diminuée
ou s'il ne s'allume plus à l'activation de
l'effet, c'est que la pile est trop faible ou
déchargée et qu'elle doit être remplacée au
plus tôt.
3. Sortie « OUTPUT »
Permet de relier l'OC-2 à un amplificateur
ou à un autre appareil.
4. Pédale
Active ou désactive l'effet.
VOLUME (Level)
Ce bouton règle le niveau du son traité
ajouté au son direct.
DISTORSION (Drive)
Réglage de l'importance de la distorsion.
L'effet est augmenté en tournant dans le
sens des aiguilles d'une montre, et diminué
dans le sens inverse.
TIMBRE (Tone)
DISTORSION
VOLUME
Permet d'ajuster la qualité timbrale de
l'effet : plus doux quand on tourne le bouton
dans le sens inverse des aiguilles d'une
montre, et plus incisif dans l'autre sens.
TIMBRE
8
Guitare électrique
9
mettre l'appareil sous tension. Même dans ce
de l'OD-3, qui sont normaux et n'indiquent pas
cas, des bruits peuvent survenir lors de l'activation
* Vérifiez que le volume est au minimum avant de
l'indicateur signale la perte de puissance de la
de dysfonctionnement.
lumineux. Remplacez-la alors dès que possible.
pile par un affaiblissement de l'intensité du voyant
* Quand vous fonctionnez uniquement sur piles,
Adaptateur secteur
Sortie DC 9V / 200 mA
(PSA-Series ; Optionnel)
CONNEXIONS
Amplificateur
automatiquement la pédale sous tension.
minimum, vous éviterez ainsi tout dommage qui
tous les contrôles de volume du système sont au
* Avant d'effectuer vos connexions, vérifiez que
* L"insertion d'un jack dans l'entrée met
d'autres éléments du système, il es même
pourrait résulter des courants de coupure.
d'effectuer quelque branchement que ce soit.
préférable d'éteindre tous les appareils avant
* Pour éviter d'endommager vos enceintes ou
l'effet (vérifiez que l'indicateur CHECK
s'allume)
2 Appuyez sur la pédale pour activer
connexionx nécessaires, positionnez les
boutons comme sur l'illustration ci-
UTILISATION
1 Quand vous avez effectué les diverses
d'Overdrive (la distorsion) à l'aide du
bouton DRIVE.
3 réglez la profondeur de l'effet
dessous.
10
LEVEL de manière à ce que le niveau du
son quand la pédale est enclanchée soit
le même que quand l'effet est coupé.
5 Réglez enfin le niveau avec le bouton
11
TONE.
4 Réglez le timbre à l'aide du bouton
dant le changement de la pile.
*La vis molettée peut rester en place pen-
la pédale, puis soulevez la partie supérieure
pour l'ouvrir.
1 Dévissez la vis molettée située à l'avant de
et débranchez-la de son connecteur.
2 Retirez la pile usagée de son compartiment
du branchement (pôles + et -).
remettez-la en place dans son logement.
* Faites attention à bien respecter la polarité
3 Branchez à la place une pile neuve et
embase et refermez la pédale.
* Faites attention à ne pas laisser le cordon
4 Remettez en place le ressort dans son
du ressort.
de la pile interférer avec le fonctionnement
guide d'alignement et vissez-la à fond.
5 Pour finir, engagez la vis molettée dans le
Embase
du ressort
Ressort
cordon de la pile
vis molettée
Pédale

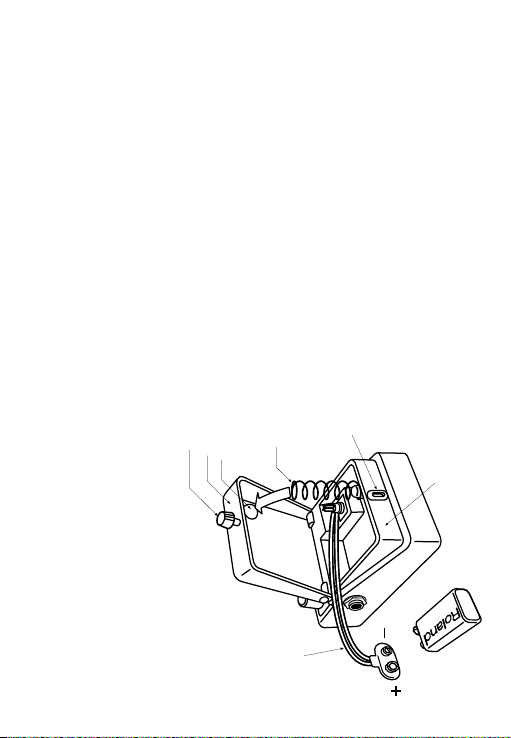

CHANGEMENT DE LA PILE
Quand l'indicateur s'allume plus
faiblement ou qu'il ne s'allume plus du
tout, la pile est déchargée et doit être
remplacée.
Pour ce faire, procédez comme suit :
Guide
d'alignement
compartiment
à pile
pile 9 V
Connecteur pression
12

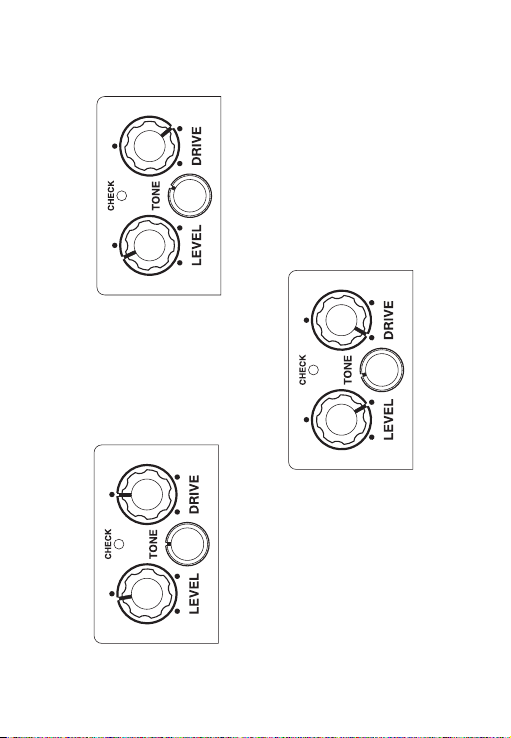

Distorsion « Hard »
13
Booster
EXEMPLES DE RÉGLAGES
Distorsion standard OD-3
pile)
Carbone : 100 heures
Cette valeur peut varier notablement selon les conditions
(9 V continu)
adaptateur secteur (PSA Series : Optionnel)
d'utilisation.
* Durée moyenne d'une pile en utilisation continue :
CARACTÉRISTIQUES
OD-3: OverDrive
Niveau d'entrée nominal ............. -20 dBm
Impédance d'entrée ..................... 1 MΩ
Niveau de sortie nominal ............. -20 dBm
Impédance de sortie ..................... 1 kΩ
Niveau de bruit en entrée ............ -115 dBm (IHF- pondération A)
Contrôles ..................................... Pédale, DRIVE, LEVEL, TONE
Indicateur .................................... témoin CHECK (sert aussi au contrôle du niveau de la
Connecteurs ................................. Entrée (INPUT), sortie (OUTPUT), alimentation externe
Alimentation ................................ 9 V continu : pile (6F22/ 9 V)
Consommation ............................ 9 mA (DC 9 V)
14
15
cet ensemble peuvent être sujets à modifications sans préavis.
Dimensions.................................. 70 (L) x 125 (P) x 55 (H) mm
Weight ......................................... 410 g/ 15 oz (including battery)
Accessories .................................. Mode d'emploi, Pile 6F22/ 9 V, Garantie
Options........................................ Adaptateur secteur PSA-Series
* Dans un souci constant d'amélioration de nos produits, les caractéristiques et/ou le contenu de
* 0 dBm = 0.775 Vrms
Signale des instructions avertissant
l'utilisateur d'un risque de blessures ou
de dommages matériels si l'appareil
n'est pas utilisé correctement.
* « Dommages matériels » fait référence
aux dommages ou aux conséquences
sur les bâtiments et le mobilier ainsi
qu'aux animaux domestiques ou de
compagnie.
Signale des instructions avertissant
l'utilisateur d'un risque de mort ou de
blessures graves si l'appareil n'est pas
utilisé correctement.
Le symbole
●
signale des éléments qui doivent être
manipulés ou mobilisés. Leur nature est indiquée par
l'icône situé au centre du cercle. Dans le cas ci-contre, il
signale que le cordon d'alimentation doit être
débranché de la prise secteur.
Le symbole signale des instructions ou des
avertissements importants dont le sens précis est fourni
par l'icône situé au centre du triangle. Dans le cas ci-
contre, il s'agit de précautions ou d'avertissements
généraux et de mises en gardes contre un danger.
Le symbole signale des éléments qui ne doivent pas
être enlevés ou ne doivent pas être touchés. Leur
nature est indiquée par l'icône situé au centre du cercle.
Dans le cas ci-contre, il signale que l'appareil ne doit
pas être démonté.
CONSIGNES D'UTILISATION
AVERTISSEMENT
ATTENTION
OBSERVEZ SCRUPULEUSEMENT LES INSTRUCTIONS SUIVANTES
INSTRUCTIONS POUR ÉVITER TOUT RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE
À propos des mentions AVERTISSEMENT et ATTENTION À propos des symboles
16
extrêmes (dans un véhicule
immobilisé au soleil, ou à proximité
d’appareil susceptible de dégager
des quantités importantes de
chaleur) ;
proximité de piscines ou sur un sol
appareil dans des endroits :
• soumis à des températures
• N’utilisez pas et ne rangez pas cet
mouillé) ;
• Humides (salles de bains, à
• Excessivement poussiéreux ;
17
importantes.
• Soumis à des vibrations
toujours posé sur une surface plane et
stable. Ne l’installez jamais dans des
positions instables ou sur des
..........................................................................................
• Veillez à ce que l’appareil soit
surfaces inclinées.
..........................................................................................
instructions ci-dessous et le reste du
mode d’emploi.
• Avant d’utiliser cet appareil, lisez les
alimentation (et n’y faites aucune
..........................................................................................
modification).
• N’ouvrez pas l’appareil ou son
l’appareil ou de remplacer un de ses
composants internes (sauf dans le cas
où le manuel vous donne des
instructions spécifiques dans ce
sens). Adressez-vous uniquement à
votre revendeur ou à un centre de
..........................................................................................
• N’essayez pas de réparer vous-même
maintenance agréé.
..........................................................................................
association avec un amplificateur, des
haut-parleurs ou un casque, peut
produire des niveaux sonores
susceptibles de provoquer une perte
définitive de l’acuité auditive. Si vous
ressentez une perte d’audition ou des
sifflements dans les oreilles,
consultez immédiatement un
..........................................................................................
• Cet appareil, utilisé seul ou en
secteur prévu (PSA-Series), et
vérifiez que le voltage du courant
d’alimentation correspond à celui
indiqué sur l’adaptateur. Un autre
type d’adaptateur secteur pourrait
• Utilisez uniquement l’adaptateur
présenter des différences de polarité
médecin.
ou de tension et il pourrait en résulter
divers dysfonctionnements ou
risques électriques.
ne puisse être introduit dans – ou
..........................................................................
• Veillez à ce qu’aucun objet ou liquide
d’alimentation. Ne le faites pas
• Prenez soin du cordon
cheminer dans des endroits où il
..........................................................................................
répandu accidentellement sur –
l’appareil.
..........................................................................................
pourrait être tordu, piétiné ou écrasé
par des objets lourds. Un câble
endommagé peut facilement être à
l’origine d’une électrocution ou d’un
incendie. Remplacez
systématiquement tout cordon
endommagé.
18
19
violentes (ne le laissez pas tomber !)
• Protégez l’appareil des chocs
l’appareil, débrancher l’adaptateur
• Vous devez immédiatement éteindre
prise déjà occupée par de nombreux
autres appareils. Faites particu-
lièrement attention lors de l’utili-
sation de pavés d’extension à ne pas
dépasser la puissance admise tant par
le prolongateur que par le circuit
électrique. Une surcharge importante
pourrait provoquer une surchauffe et
..........................................................................................
• Ne branchez pas l’appareil sur une
endommagé
ou ont été introduits dans
secteur et vous adressez à un
réparateur qualifié dans les cas
suivants :
• Le cordon d’alimentation a été
l’appareil
• Des objets ou liquides sont tombés
faire fondre l’isolant du cordon
fonctionner normalement ou
• L’appareil a été exposé à la pluie
• L’appareil ne semble pas
pays étranger, consultez votre
revendeur, un centre de maintenance
agréé ou le distributeurRoland local.
...........................................................................
• Avant d’utiliser l’appareil dans un
présente des performances dégradées.
..........................................................................................
• En présence de jeunes enfants, un
..........................................................................................
adulte doit pouvoir assurer une
surveillance aussi longtemps que
l’enfant n’est pas capable de se servir
de l’appareil en toute sécurité
..........................................................................................
doivent être installés que dans des
endroits où rien ne gêne leur
ventilation.
• Cet appareil et son alimentation ne
être rechargées, chauffées, ou jetées
au feu ou dans l’eau.
• Les piles ordinaires ne doivent jamais
..........................................................................................
l’adaptateur secteur, saisissez
toujours le corps ou la prise elle-
..........................................................................................
même et non le câble.
• Pour brancher ou débrancher
débranchez l’adaptateur secteur.
..........................................................................................
..........................................................................................
• En cas d’inactivité prolongée,
20
le hors tension et débranchez-le
(page 9).
• Avant de nettoyer l’appareil, mettez-
l’appareil et débranchez
..........................................................................................
l’alimentation secteur.
• En cas de risque d’orage, éteignez
..........................................................................................
21
reliés à l’appareil et ne les faites pas
circuler dans des endroits où ils
pourraient être écrasés. Tenez-les
hors de portée des enfants.
• Prenez soin des câbles et cordons
..........................................................................................
déposez pas -d’objets lourds dessus.
• Ne montez pas sur l’appareil. Ne
secteur avec les mains humides
quand vous êtes amenés à la
..........................................................................................
• Ne manipulez jamais l’adaptateur
brancher ou à le débrancher.
débranchez son alimentation ainsi
que toutes les connexions aux autres
..........................................................................................
éléments du système.
• Avant de déplacer l’appareil,
..........................................................................................
cheveux etc.
comme stylos à bille, colliers, pinces à
• En cas de mauvaise utilisation de la
autant que possible la filière de
recyclage prévue pour elles dans
..........................................................................................
pile, elle peut exploser ou couler et
provoquer des dommages aux
appareils comme aux personne. Par
votre région.
• Les piles usagées doivent suivre
mesure de prudence, lisez et tenez
..........................................................................................
de mise en place de la pile et veillez
à bien respecter la polarité du
branchement.
rester inutilisé pendant une longue
compte des précautions qui suivent
(page 12).
• Suivez attentivement la procédure
période.
• Retirez la pile si l’appareil doit
• En cas de coulage d’une pile,
utilisez un chiffon doux ou du
papier absorbant pour éliminer
toute trace de liquide dans le
compartiment à pile, puis installez
une pile neuve. Si du liquide est
entré en contact avec votre peau,
lavez abondamment la partie
concernée à l’eau claire.
contact d’objets métalliques
• Ne conservez jamais vos piles au
22
Pour les pays de la Communauté européenne
Ce produit est conforme aux directives européennes 89/336/EEC.
23
24
Loading...
