Sub1 und Sub2

Aktive Bassmodule

Bedienungsanleitung

Wichtige Sicherheitshinweise

PRO.BOSE.COM

Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und
bewahren Sie sie auf.

Wichtige Sicherheitshinweise

Die Bose Corporation erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen
und andere relevante Bestimmungen der Richtlinie 2014/53/EU und weitere geltende
EU-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist einsehbar unter:
www.Bose.com/compliance.

1. Lesen Sie die folgenden Anweisungen.

2. Bewahren Sie die Anweisungen auf.

3. Beachten Sie alle Warn- und Sicherheitshinweise.

4. Befolgen Sie alle Anweisungen.

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.

7. Achten Sie darauf, dass die Lüftungsönungen nicht blockiert sind. Stellen Sie das Gerät nur in
Übereinstimmung mit den Herstelleranweisungen auf.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie Heizkörpern, Wärmespeichern,
Öfenoder anderen Geräten (auch Verstärkern), die Wärme erzeugen.

9. Achten Sie darauf, dass die Schutzfunktion des Schutzkontaktsteckers nicht beeinträchtigt wird.
Ein gepolter Stecker hat zwei Stromkontakte, von denen einer breiter als der andere ist. Ein
Schutzkontaktstecker hat zwei Stromkontakte und einen dritten Erdungskontakt. Der dritte Kontakt
dient der Sicherheit. Falls der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an
einen qualifizierten Elektriker, um die Steckdose auszutauschen.

10. Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt und nicht beschädigt werden
kann– insbesondere im Bereich von Steckern und Steckdosen und dort, wo das Netzkabel aus dem
Gerät herausgeführt wird.

11. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

12. Verwenden Sie für das Gerät nur Rollwagen, Ständer, Dreibeine, Halterungen oder Tische,

die vom Hersteller zugelassen sind oder zusammen mit dem Gerät verkauft werden. Falls
Sie einen Rollwagen verwenden, dürfen Sie die Einheit aus Gerät und Rollwagen nur mit
Vorsicht bewegen, damit Verletzungen durch ein mögliches Umkippen ausgeschlossen sind.

13. Ziehen Sie das Netzkabel bei Gewitter oder bei längerer Nichtbenutzung des Gerätes aus der Steckdose.

14. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.
Wartungsarbeiten sind in folgenden Fällen nötig: bei jeglichen Beschädigungen wie z.B. des Netzkabels
oder Netzsteckers, wenn Flüssigkeiten oder Gegenstände in das Gehäuse gelangt sind, das Gerät Regen
oder Feuchtigkeit ausgesetzt wurde, fallen gelassen wurde oder nicht ordnungsgemäß funktioniert.

WARNUNGEN/VORSICHTSMASSNAHMEN

Dieses Symbol auf dem Produkt bedeutet, dass nicht isolierte, gefährliche elektrische Spannung
innerhalb des Systemgehäuses vorhanden ist. Es besteht die Gefahr von Stromschlägen!

Dieser Warnhinweis auf dem Produkt weist auf wichtige Bedien- und Wartungsinformationen
in dieser Anleitung hin.

Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr darstellen.
Nicht geeignet für Kinder unter drei Jahren.

Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen
möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann.

Nur in Höhen unterhalb von 2.000Metern verwenden.

Dieser Warnhinweis auf dem Produkt weist darauf hin, dass es umkippen kann, wenn eine
Stativhalterung verwendet wird.

Die verschiebbare Abdeckung über dem Netzeingang des Sub1/Sub2 darf nicht verändert,
modifiziert oder entfernt werden. Im Inneren des Produkts befinden sich nicht isolierte
gefährliche Spannungsquellen, die ein Stromschlagrisiko darstellen können. Es besteht die
Gefahr von Stromschlägen!

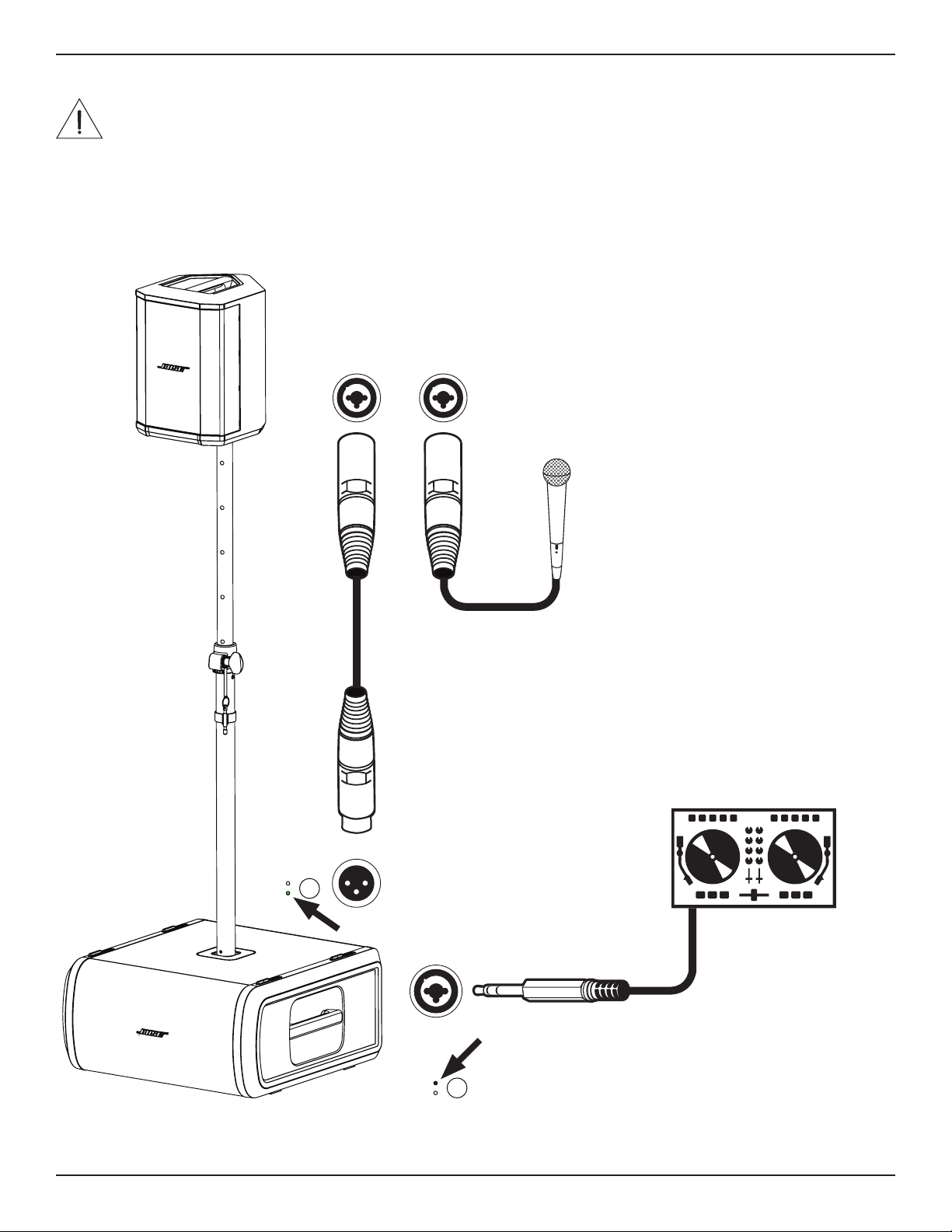

• Der M20-Gewindeeinsatz für die Stativhalterung am Sub1 und Sub2 ist für Stative von bis zu 1,3m mit
einem auf dem Stativ montierten Bose S1 Pro vorgesehen. Verwenden Sie den Sub1 oder Sub2 nicht
mit Stativen mit einer Höhe von mehr als 1,3m oder Lautsprechern mit einem Gewicht von mehr als
7,1kg. Die Verwendung einer Stativ-/Lautsprecher-Kombination, die diese Grenzwerte überschreitet,
hat eine instabile Konstruktion zur Folge, die zu Verletzungen führen kann.

• Nehmen Sie KEINE nicht genehmigten Änderungen an diesem Produkt vor.

• Verwenden Sie das Produkt NICHT in Fahrzeugen oder Booten.

• Das Produkt darf während des Betriebs NICHT in einem geschlossenen Raum, zum Beispiel in einer
Wandnische oder in einem geschlossenen Schrank, aufgestellt werden.

• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie KEINE brennenden Kerzen oder
ähnliches auf das Gerät oder in die Nähe des Geräts.

• Um Brände und Stromschläge zu vermeiden, darf dieses Produkt NICHT Regen, Flüssigkeiten oder
Feuchtigkeit ausgesetzt werden.

• Schützen Sie dieses Produkt vor tropfenden oder spritzenden Flüssigkeiten und stellen Sie KEINE mit
Flüssigkeiten gefüllten Gefäße (z.B. Vasen) auf das Produkt oder in die Nähe des Produkts.

• Verwenden Sie KEINEN Wechselrichter mit diesem Produkt.

• Nutzen Sie einen Erdungsanschluss oder stellen Sie sicher, dass an der Steckdose ein Erdungsschutz
vorliegt, bevor Sie den Netzstecker an die Steckdose anschließen.

• Falls Sie den Netzstecker oder eine Mehrfachsteckdose verwenden, um das Gerät von der
Stromversorgung zu trennen, sollten Sie sicherstellen, dass Sie jederzeit auf den Stecker zugreifen
können.

Gesetzliche Hinweise

Das Produkt erfüllt die folgende(n) Norm(en) oder Vorschrift(en) gemäß der Richtlinie 2009/125/EG zu
Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte: Verordnung (EG)
Nr. 1275/2008, in der durch Verordnung (EU) Nr. 801/2013 geänderten Fassung.

Erforderliche Angaben zu Energiezuständen

Stromverbrauch im angegebenen

Stromversorgungsmodus bei einem Eingang von

230V/50Hz

Zeit, nach der das Gerät automatisch in den Modus

geschaltet wird

Stromverbrauch im Netzwerk-Standby, wenn alle

drahtgebundenen Netzwerkanschlüsse verbunden

und alle drahtlosen Netzwerkanschlüsse aktiviert sind,

beieinem Eingang von 230V/50Hz

Deaktivierung/Aktivierung von Netzwerkanschlüssen.

Wenn alle Netzwerke deaktiviert werden, wird der

Standby-Modus aktiviert.

Sub1 Sub2

Abmessungen (H × B × T) 53,0 ×25,0 ×53,0cm 69,0 ×30,5 ×55,0cm

Nettogewicht 16,1kg 23,4kg

Eingangsnennleistung 100–240VAC, 3A, 50/60Hz 100–240VAC, 4A, 50/60Hz

Einschaltstrom bei erstem
Einschalten
Einschaltstrom nach
Unterbrechung des
Netzstrombetriebs von 5s

Abgeschirmte Kabel müssen den gesetzlichen Vorschriften entsprechen.

Das Etikett mit der Produktbezeichnung befindet sich auf der Unterseite des Geräts.

Modell: 431389G1/431389G2. Die CMIIT ID befindet sich auf der Unterseite des Geräts.

CAN ICES-3(B)/NMB-3(B)
Informationen über Produkte, die elektrische Störungen verursachen (Hinweis zur FCC-Einhaltung für

die USA)

HINWEIS: Dieses Gerät wurde geprüft. Es stimmt mit den Grenzwerten für digitale Geräte der KlasseB
gemäß Teil15 der FCC-Vorschriften überein. Diese Grenzwerte sollen einen angemessenen Schutz gegen
elektromagnetische Störungen bei einer Installation in Wohngebieten gewährleisten. Dieses Gerät erzeugt
und verwendet Hochfrequenzstrahlung und kann sie auch aussenden. Daher verursacht das Gerät bei nicht
ordnungsgemäßer Installation und Benutzung möglicherweise Störungen des Funkverkehrs. Es wird jedoch
keine Garantie dafür gegeben, dass bei einer bestimmten Installation keine Störstrahlungen auftreten. Sollte
dieses Gerät den Radio- oder Fernsehempfang stören (Sie können dies überprüfen, indem Sie das Gerät
aus- und wieder einschalten), so ist der Benutzer dazu angehalten, die Störungen durch eine der folgenden
Maßnahmen zu beheben:

• Neuausrichtung der Antenne.

• Vergrößerung des Abstands zwischen dem Gerät und einem Radio- oder Fernsehempfänger.

• Anschluss des Geräts an eine Steckdose in einem anderen Stromkreis als der des Empfängers.

• Unterstützung durch einen Händler oder einen erfahrenen Radio-/Fernsehtechniker.

14,9A bei 120V; 29,3A bei 230V 15,2A bei 120V; 28,6A bei 230V

5,8A bei 120V; 32,0A bei 230V 2,6A bei 120V; 6,1A bei 230V

Standby-Modus für Bluetooth®-Verbindungen

und kann nicht für ein Netzwerk über WLAN

Energiemodi

Standby Netzwerk-Standby

≤ 0,5 W k.A.*

4Stunden k.A.*

k.A.*

*Das Produkt bietet keinen Netzwerk-

oder Ethernet konfiguriert werden.

2 • Deutsch Aktives Sub1/Sub2 Bassmodul • Bedienungsanleitung

PRO.BOSE.COM

Wichtige Sicherheitshinweise

Veränderungen am Gerät, die nicht durch die Bose Corporation autorisiert wurden, können zur Folge haben,
dass die Betriebserlaubnis für das Gerät erlischt.

Dieses Gerät erfüllt die Bestimmungen in Teil 15 der FCC-Vorschriften und die lizenzfreien RSS-Standards
von ISED Canada. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine
störenden Interferenzen verursachen und (2) dieses Gerät muss Interferenzen tolerieren, einschließlich
solcher Interferenzen, die unerwünschte Auswirkungen auf den Betrieb haben können.

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf,
sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss.
Dieordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen
Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur
Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune,
Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

Tabelle zur Einschränkung gefährlicher Stoe für China

Namen und Inhalt der giftigen oder gefährlichen Stoe oder Elemente

Gefährliche Stoe oder Elemente

Name des
Teils

PCBs X O O O O O
Metallteile X O O O O O
Kunststoteile O O O O O O
Lautsprecher X O O O O O
Kabel X O O O O O
Diese Tabelle wurde in Übereinstimmung mit den Bestimmungen von SJ/T 11364

erstellt.
O: Gibt an, dass dieser giftige oder gefährliche Sto, der in allen homogenen

Materialien für dieses Teil enthalten ist, unter den Grenzwerten gemäß
GB/T 26572 liegt.

X: Gibt an, dass dieser giftige oder gefährliche Sto, der in mindestens einem der

homogenen Materialien enthalten ist, die für dieses Teil verwendet wurden,
überden Grenzwerten gemäß GB/T26572 liegt.

Blei

(Pb)

Quecksilber

(Hg)

Kadmium

(Cd)

Sechswertig

(CR(VI))

Polybromiertes
Biphenyl (PBB)

Polybromierter

Diphenylether (PBDE)

Tabelle mit Vorgaben zur Einschränkung der Verwendung bestimmter
gefährlicher Stoe in Taiwan

Gerätebezeichnung: Sub1/Sub2 Typenbezeichnung: 431389G1 / 431389G2

Stoe mit eingeschränkter Verwendung und ihre chemischen Symbole

Blei

Einheit

PCBs −
Metallteile −
Kunststoteile
Lautsprecher −
Kabel −
Hinweis 1: „○“ zeigt an, dass der prozentuale Gehalt des Stoes mit eingeschränkter Verwendung den

Prozentsatz des Referenzwertes des Vorhandenseins nicht überschreitet.

Hinweis 2: „–“ gibt an, dass der Sto mit eingeschränkter Verwendung der Ausnahme entspricht.

Quecksilber

(Pb)

○ ○ ○ ○ ○ ○

Kadmium

Sechswertiges

(Hg)

(Cd)

○ ○ ○ ○ ○
○ ○ ○ ○ ○

○ ○ ○ ○ ○
○ ○ ○ ○ ○

Chrom (Cr+6)

Polybromierte

Biphenyle (PBB)

Polybromierte

Diphenylether (PBDE)

Herstellungsdatum: Die achte Zier in der Seriennummer gibt das Herstellungsjahr an: „0“ ist 2010 oder 2020.

Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road,

China (Shanghai) Pilot Free Trade Zone

Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande

Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec,

11000 México, D.F. Importeur- oder Serviceinformationen erhalten Sie unter [phone]

Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104,
Taiwan. Tel.: [phone]

Hauptsitz der Bose Corporation: 1-877-230-5639

Wi-Fi ist eine eingetragene Marke der Wi-Fi Alliance®.

Bose, L1 und SubMatch sind Marken der Bose Corporation.

Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber.

Die Bose Datenschutzrichtlinie können Sie auf der Bose Website einsehen.

© 2020 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch
teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.

Bitte ausfüllen und aufbewahren.

Die Serien- und Modellnummern befinden sich auf dem Produktetikett an der Unterseite des Geräts.

Seriennummer: __________________________________________________________
Modellnummer: __________________________________________________________

Garantiehinweise

Für dieses Produkt gilt eine eingeschränkte Garantie.
Einzelheiten zur Garantie finden Sie unter global.bose.com/warranty.

Deutsch • 3Bedienungsanleitung • Aktives Sub1/Sub2 Bassmodul

Inhalt

PRO.BOSE.COM

Übersicht 5

Verpackungsinhalt .............................................................................................................................................................................................................5

Optionale Zubehörprodukte ..........................................................................................................................................................................................5

Systemeinrichtung 6

Anschlüsse und Regler .....................................................................................................................................................................................................6

Anschluss an das Stromnetz ..........................................................................................................................................................................................7

Direkter Anschluss an eine Steckdose ..............................................................................................................................................................7

Anschluss an ein L1Pro32 mit einem SubMatch Kabel ..............................................................................................................................8

Automatische Abschaltung/Standby mit niedrigem Energieverbrauch .............................................................................................8

Ein- und Ausgänge ............................................................................................................................................................................................................9

Line-Eingang ................................................................................................................................................................................................................9

Line-Ausgang ...............................................................................................................................................................................................................9

Einstellungen ........................................................................................................................................................................................................................9

Phase/Abstrahlwinkel ...............................................................................................................................................................................................9

Level ..............................................................................................................................................................................................................................10

Line-Eingang-EQ ...................................................................................................................................................................................................... 10

Line-Ausgang-EQ .....................................................................................................................................................................................................10

Sub1/Sub2 Ausrichtung .................................................................................................................................................................................................10

Den Einsatz für die Stativhalterung mit einem S1 Pro verwenden ....................................................................................................... 11

Pflege und Wartung 12

Das Bassmodul reinigen ................................................................................................................................................................................................ 12

Fehlerbehebung ................................................................................................................................................................................................................ 12

4 • Deutsch Aktives Sub1/Sub2 Bassmodul • Bedienungsanleitung

PRO.BOSE.COM

Übersicht

Verpackungsinhalt

Übersicht

Sub1 Sub2

Optionale Zubehörprodukte

• Sub1/Sub2 Tasche mit Rollen

• Einstellbares Sub1/Sub2 Lautsprecherstativ

• SubMatch Kabel

Weitere Informationen zum Sub1/Sub2 Zubehör finden Sie unter PRO.BOSE.COM.

Deutsch • 5Bedienungsanleitung • Aktives Sub1/Sub2 Bassmodul

Systemeinrichtung

Systemeinrichtung

Anschlüsse und Regler

PRO.BOSE.COM

q

w

e

f

PHASE/PATTERN

CARDIOID

LINE IN 1LINE IN 2 LINE IN EQ

LPF

LINE OUT 1LINE OUT 2 LINE OUT EQ

FULL

HPF

SUBMATCH

THRU

r t y

SUBMATCH

IN

u

LEVEL

L1

d
s

a

o

i

q Standby-Taste: Mit dieser Taste wird das

Bassmodul eingeschaltet. Die LED leuchtet
weiß, wenn das Bassmodul eingeschaltet ist.

w Line-Eingänge: Analogeingang für den

Anschluss eines L1 Pro oder einer anderen
Line-Pegel-Audioquelle. Kompatibel mit
XLR-Kabeln, symmetrischen und
asymmetrischen Klinkenkabeln.

e Line-Ausgänge: Der Line-Pegel-Ausgang wird

über ein XLR-Kabel mit einem Lautsprecher
verbunden.

r SubMatch Thruput: Ein zusätzliches Sub-

Bassmodul wird mit einem SubMatch Kabel
angeschlossen. Ein L1 Pro32 kann über eine
SubMatch Verbindung bis zu zwei Sub1 oder
Sub2 Bassmodule versorgen.

t Netzeingangsabdeckung: Verhindert, dass

der SubMatch Eingang und der Netzeingang
gleichzeitig verwendet werden. Durch
Verschieben der Abdeckung wird der zur
Einrichtung benötigte Netzeingang freigelegt.

y SubMatch Eingang: Das Bassmodul wird über ein

SubMatch Kabel mit einem L1Pro32 verbunden.

u Netzeingang: Anschluss für IEC-Netzkabel.
i

USB-Anschluss: USB-C-Anschluss für den

Kundendienst von Bose und Firmware-Updates.

Hinweis: Dieser Anschluss ist nicht mit
Thunderbolt-3-Kabeln kompatibel.

o Line-Ausgang-EQ: Bei der Verwendung

von Line-Ausgängen haben Sie die Wahl
zwischen der GESAMTEN Bandbreite oder
einem Mehrzweck-HPF. Durch Betätigen der
Tastewerden die EQ-Einstellungen geändert.
Dieentsprechende LED leuchtet weiß, sobald
eine Auswahl getroen wurde.

a Line-Eingang-EQ: Bei der Verwendung von

Line-Eingängen haben Sie die Wahl zwischen
einer optimierten EQ für ein L1Pro oder
einem Mehrzweck-LPF. Durch Betätigen der
Taste werden die EQ-Einstellungen geändert.
Dieentsprechende LED leuchtet weiß, sobald
eine Auswahl getroen wurde.

s

Signal-/Übersteuerungsanzeige: Die LED

leuchtet grün, wenn ein Signal anliegt, und rot,
wenn das Signal übersteuert oder wenn die
Signalbegrenzung des Subwoofers eintritt. Die
Pegel- oder Signallautstärke senken, damit keine
Signalübersteuerung/Signalbegrenzung eintritt.

d Pegelkontrolle: Anpassung des

Audioausgangspegels. Die Pegelkontrolle
hat keinen Einfluss auf die Line-Ausgänge.
Bei Verwendung mit einem L1Pro32 wird
dieoberste Position („12Uhr“) empfohlen.

f Phase/Abstrahlwinkel-Taste: Anpassung der

Polarität des Bassmoduls. Durch Betätigen
der Taste wird die Polarität umgeschaltet.
Dieentsprechende LED leuchtet weiß, sobald
eine Auswahl getroen wurde. Außerdem
kann damit bei Verwendung von zwei
identischen Bassmodulen der Cardioid-Modus
aufgerufen werden.

6 • Deutsch Aktives Sub1/Sub2 Bassmodul • Bedienungsanleitung

PRO.BOSE.COM

Systemeinrichtung

Anschluss an das Stromnetz

Es gibt zwei Möglichkeiten, ein Bassmodul an die Stromversorgung anzuschließen: Man schließt es direkt an eine
Steckdose an oder verbindet es über ein SubMatch Kabel mit einem L1 Pro32. Die Netzeingangsabdeckung verhindert,
dass beide Netzeingänge gleichzeitig verbunden werden. Die Stromversorgung darf nur über einen der beiden
Netzanschlüsse erfolgen.

Um das Bassmodul direkt an eine Steckdose anzuschließen, wird die Netzeingangsabdeckung nach links geschoben,
sodass sie den SubMatch Eingang verdeckt. Um das Bassmodul über ein SubMatch Kabel mit einem L1 Pro32 zu
verbinden, schiebt man die Netzeingangsabdeckung nach rechts und verdeckt so den Netzeingang.

WICHTIGER HINWEIS: Die verschiebbare Abdeckung über dem Netzeingang des Sub1/Sub2 darf nicht verändert,
modifiziert oder entfernt werden. Im Inneren des Produkts befinden sich nicht isolierte gefährliche Spannungsquellen,
die ein Stromschlagrisiko darstellen können. Es besteht die Gefahr von Stromschlägen!

Direkter Anschluss an eine Steckdose

q w e

1. Stecken Sie das Netzkabel in den Netzeingang.

2. Schließen Sie den anderen Stecker des Netzkabels an eine Netzsteckdose an.

Hinweis: Das Bassmodul erst dann einschalten, wenn die Quellen verbunden sind.

3. Die Standby-Taste drücken. Die LED leuchtet weiß, wenn das Bassmodul eingeschaltet ist.

Deutsch • 7Bedienungsanleitung • Aktives Sub1/Sub2 Bassmodul

Systemeinrichtung

Anschluss an ein L1Pro32 mit einem SubMatch Kabel

PRO.BOSE.COM

q

1. Das SubMatch Kabel an den SubMatch Eingang eines Sub1/Sub2 Bassmoduls anschließen.

2. Das andere Ende des SubMatch Kabels an den SubMatch Ausgang des L1 Pro32 anschließen.

3. Das Netzkabel an den Netzeingang des L1 Pro32 anschließen.

4. Schließen Sie den anderen Stecker des Netzkabels an eine Netzsteckdose an.

Hinweis: Das L1 Pro oder Bassmodul erst dann einschalten, wenn die Quellen verbunden sind. Weitere Informationen zum
Anschließen von Quellen an ein L1Pro32 finden Sie in der Bedienungsanleitung für das L1Pro32 unter PRO.BOSE.COM.

5. Die Standby-Taste am L1Pro32 und anschließend die Standby-Taste am Bassmodul drücken. Die LED leuchtet weiß,

wenn das L1Pro und das Bassmodul eingeschaltet sind.

Hinweis: Soll das Bassmodul auf Werkseinstellungen zurückgesetzt werden, die Standby-Taste 10Sekunden lang gedrückt
halten.

Wenn zwei Bassmodule über SubMatch Kabel verwendet werden, zuerst das direkt mit dem L1Pro32 verbundene
Bassmodul und danach das andere Bassmodul einschalten.

w e

L1 Pro32Sub1/Sub2

tr

Automatische Abschaltung/Standby mit niedrigem Energieverbrauch

Nach vier Stunden ohne Aktivität geht das Bassmodul zum Energiesparen in den Modus „Automatische Abschaltung/
Standby mit niedrigem Energieverbrauch“ über. Mit der Standby-Taste wird das Bassmodul wieder aus dem Modus
„Automatische Abschaltung/Standby mit niedrigem Energieverbrauch“ aktiviert.

Hinweis: Die „Automatische Abschaltung/Standby mit niedrigem Energieverbrauch“ kann deaktiviert werden, indem
mandie Phase/Abstrahlwinkel-Taste und die Line-Ausgang-EQ-Taste gleichzeitig 10Sekunden lang gedrückt hält.
DiesenSchritt wiederholen, um den Modus „Automatische Abschaltung/Standby mit niedrigem Energieverbrauch“
wiederzu aktivieren. Die Deaktivierung des Modus „Automatische Abschaltung/Standby mit niedrigem Energieverbrauch“
führt zu einem höheren Stromverbrauch, wenn das Bassmodul nicht verwendet wird.

8 • Deutsch Aktives Sub1/Sub2 Bassmodul • Bedienungsanleitung

PRO.BOSE.COM

PHASE/PATTERN

CARDIOID

PHASE/PATTERN

CARDIOID

Systemeinrichtung

Ein- und Ausgänge

Line-Eingang

Analogeingang für den Anschluss eines L1 Pro oder einer anderen Line-Pegel-Audioquelle. Kompatibel mit XLR-Kabeln,
symmetrischen und asymmetrischen Klinkenkabeln. Für Stereo-Anwendungen Line-Eingang1 (links) und Line-Eingang2

(rechts) zusammen verwenden.

Line-Ausgang

Der Line-Pegel-Ausgang wird über ein XLR-Kabel mit einem Lautsprecher verbunden. Für Stereo-Anwendungen

Line-Ausgang1 (links) und Line-Ausgang2 (rechts) zusammen verwenden.

Einstellungen

Phase/Abstrahlwinkel

Anpassung der Polarität des Bassmoduls. Durch Betätigen dieser Taste wird
zwischen positiver Polarität (+) und umgekehrter Polarität (–) gewechselt.
Dieentsprechende LED leuchtet weiß, sobald eine Auswahl getroen wurde.
Wählen Sie die Polarität, die am besten zu Ihrer Anwendung passt.

Cardioid-Modus

Der Cardioid-Modus wird für Aufbauten aus zwei identischen Bassmodulen
verwendet. Dabei wird die meiste Klangenergie vor dem Bassmodul-Stack abgegeben und die Abstrahlung nach hinten
reduziert. Um den CARDIOID-Modus zu wählen, die Taste vier Sekunden lang gedrückt halten. Die LED leuchtet weiß,
sobald eine Auswahl getroen wurde. Erneut gedrückt halten, um zurück zu + zu wechseln. Der Cardioid-Modus sollte nur
in einer Stack-Konfiguration aus zwei identischen Bassmodulen verwendet werden, bei der das obere Bassmodul auf den
zu beschallenden Bereich und das untere Bassmodul auf den nicht zu beschallenden Bereich ausgerichtet ist. Stellen Sie
Phase/Abstrahlwinkel des oberen Subwoofers auf + und Phase/Abstrahlwinkel des unteren Subwoofers auf CARDIOID
ein. Achten Sie beim Anpassen des Pegels der übereinander gestapelten Bassmodule im Cardioid-Modus darauf, dass
die Pegelkontrolle bei beiden Bassmodulen in der gleichen Position ist. Subwoofer-Anordnung in einem Stack und
Abstrahlwinkel siehe Diagramme unten.

Stack-Konfiguration mit Cardioid-Modus

PHASE/PATTERN

Ausgerichtet auf den

zu beschallenden

Bereich

CARDIOID

Ausgerichtet

auf den nicht zu

beschallenden Bereich

PHASE/PATTERN

CARDIOID

Abstrahlwinkel (von oben)

Cardioid-Modus aus Cardioid-Modus an

Oberes

Bassmodul

Unteres

Bassmodul

Oberes

Bassmodul

Unteres

Bassmodul

Deutsch • 9Bedienungsanleitung • Aktives Sub1/Sub2 Bassmodul

Systemeinrichtung

LINE OUT EQ

FUL

HPF

LINE OUT EQ

FUL

HPF

LINE IN EQ

LP

LINE IN EQ

LP

PRO.BOSE.COM

Level

Anpassung des Audioausgangspegels des Subwoofers. Mit einer niedrig eingestellten Pegelkontrolle beginnen und
den Pegel erhöhen, bis die Signal-/Übersteuerungsanzeige grün leuchtet. Die Pegelkontrolle hat keinen Einfluss auf
die Line-Ausgänge. Bei Verwendung mit einem L1Pro32 wird die oberste Position („12Uhr“) empfohlen. Wenn zwei
Bassmodule mit einem L1Pro verwendet werden, empfiehlt es sich, die Pegelkontrolle an beiden Bassmodulen in die
gleiche Position zu bringen.

Line-Eingang-EQ

F

Um die EQ beider Line-Eingänge zu ändern, die Line-Eingang-EQ-Taste drücken, bis

L1

die entsprechende LED für die gewünschte EQ weiß leuchtet. Mit L1 wird eine für L1Pro
Produkte optimierte Eingangs-EQ angewendet; mit LPF wird ein Tiefpassfilter auf die
Eingänge angewendet. Wenn ein Subwoofer über ein SubMatch Kabel an ein L1Pro32
angeschlossen ist, wird die Line-Eingang-EQ fest auf L1 eingestellt.

Line-Ausgang-EQ

Um die EQ beider Line-Ausgänge zu ändern, die Line-Ausgang-EQ-Taste drücken, bis
die entsprechende LED für die gewünschte EQ weiß leuchtet. FULL für das gesamte
Frequenzspektrum verwenden oder über HPF einen Hochpassfilter auf die Ausgänge
anwenden.

Hinweis: Bei Verwendung des Bassmoduls mit einem S1 Pro die Line-Ausgang-EQ -Taste
vier Sekunden lang gedrückt halten, um eine speziell für das S1 Pro optimierte EQ zu
aktivieren. Die HPF-LED leuchtet grün auf. Zur Deaktivierung der S1 Pro-EQ erneut vier
Sekunden lang gedrückt halten.

L

Sub1/Sub2 Ausrichtung

WICHTIGER HINWEIS: Das Gerät nicht auf einer unebenen Fläche aufstellen. Unter diesen Umständen kann
es zu Instabilität des Geräts und zu gefährlichen Situationen kommen, die zu Verletzungen führen können.

ACHTUNG: Nicht mehr als zwei Bassmodule übereinander stapeln. Nur zwei Bassmodule des
gleichen Modells übereinander stapeln.

Für horizontale Konfigurationen das Logo durch Drehen anpassen.

Für Stack-Konfigurationen ist das Bassmodul mit vier ineinandergreifenden Füßen ausgestattet, die an einem
weiteren Bassmodul des gleichen Modells einrasten. Bei horizontalen Konfigurationen stets darauf achten, dass
die Füße ineinander greifen, bevor die Bassmodule ans Stromnetz und an die Quellen angeschlossen werden.

F

L1

L

Ineinandergreifende

Füße

M20-Einsatz

Ineinandergreifende

Füße

10 • Deutsch Aktives Sub1/Sub2 Bassmodul • Bedienungsanleitung

PRO.BOSE.COM

LINE OUT 1

INPUT

INPUT

LINE OUT EQ

FUL

LINE IN 1

LINE IN EQ

LP

L1

Systemeinrichtung

Den Einsatz für die Stativhalterung mit einem S1 Pro verwenden

WICHTIGER HINWEIS: Der M20-Gewindeeinsatz für die Stativhalterung am Sub1 und Sub2 ist für Stative von
biszu 1,3m mit einem auf dem Stativ montierten Bose S1 Pro vorgesehen. Verwenden Sie den Sub1 oder Sub2
nicht mit Stativen mit einer Höhe von mehr als 1,3m oder Lautsprechern mit einem Gewicht von mehr als 7,1kg.
Die Verwendung einer Stativ-/Lautsprecher-Kombination, die diese Grenzwerte überschreitet, hat eine instabile
Konstruktion zur Folge, die zu Verletzungen führen kann.

Das Sub1/Sub2 verfügt über einen M20-Gewindeeinsatz. Der Einsatz ist mit dem einstellbaren Lautsprecherstativ für
dasBose Sub1/Sub2 kompatibel, das speziell für das Bose S1 Pro System entwickelt wurde (weitere Informationen finden
Sie in der Bedienungsanleitung für das einstellbare Lautsprecherstativ unter PRO.BOSE.COM).

HPF

L

F

Deutsch • 11Bedienungsanleitung • Aktives Sub1/Sub2 Bassmodul

Pflege und Wartung

PRO.BOSE.COM

Pflege und Wartung

Das Bassmodul reinigen

Das Gehäuse nur mit einem weichen, trockenen Tuch reinigen. Bei Bedarf das Gitter des Bassmoduls vorsichtig absaugen.

ACHTUNG: Keine alkohol-, ammoniak- oder schleifmittelhaltigen Lösungsmittel, Chemikalien oder Reinigungsmittel
verwenden.

ACHTUNG: Keine Sprays in der Nähe des Geräts benutzen und keine Flüssigkeiten in die Önungen gelangen lassen.

Fehlerbehebung

Problem Lösung
Kein Strom • Funktionsfähigkeit und richtige Montage der Netzsteckdose prüfen. Eine Leuchte

oder ein anderes Gerät an die Netzsteckdose anschließen oder die Netzsteckdose
miteinem Spannungsprüfer testen.

• Bei der Stromversorgung über ein L1Pro32 mit einem SubMatch Kabel ist sicherzustellen,
dass das L1Pro32 eingeschaltet ist und sich nicht im Modus „Automatische Abschaltung/
Standby mit niedrigem Energieverbrauch“ befindet.

Kein Ton • Prüfen, ob das Bassmodul eingeschaltet ist.

• Prüfen, ob die Quelle an den Line-Eingang angeschlossen ist.

• Prüfen, ob die Lautstärke der Audioquelle richtig eingestellt ist.

• Prüfen, ob die Pegelkontrolle am Bassmodul richtig eingestellt ist.

• Das Bassmodul darf sich nicht im Modus „Automatische Abschaltung/Standby mit
niedrigem Energieverbrauch“ befinden.

Standby-LED blinkt rot
(thermischer Fehler)

Standby-LED leuchtet
dauerhaft rot (Systemfehler)

Ein leises Brummen oder
Rauschen ist hörbar,
obwohl keine Geräte
an das Bassmodul
angeschlossen sind

Verzerrte Wiedergabe der
Audioquelle

Starkes Brummen beim
Verketten mehrerer Geräte

• Das Bassmodul ausschalten und erst nach 30Minuten wieder einschalten.

• Das Bassmodul an einem kühleren Standort aufstellen.

• Das Bassmodul an einem besser belüfteten Standort aufstellen.

• Wenden Sie sich an den Bose-Kundendienst. Weitere Informationen finden Sie auf
worldwide.Bose.com/contact.

• Mit einem Phasenprüfer prüfen, ob die Kontakte (Phase, Neutral und/oder Erdung)
inder Netzsteckdose, an der das Bassmodul angeschlossen ist, vertauscht oder nicht
ordnungsgemäß verbunden sind.

• Wurde ein Verlängerungskabel verwendet, das Bassmodul direkt an die Netzsteckdose
anschließen.

• Die Lautstärke der Audioquelle verringern.

• Die Pegelkontrolle herunterdrehen.

• Probeweise eine andere Quelle verwenden.

• Der Pegel der per Daisy-Chaining verbundenen Einheit(en) darf nicht zu hoch
eingestellt sein.

12 • Deutsch Aktives Sub1/Sub2 Bassmodul • Bedienungsanleitung

©2020 Bose Corporation. Alle Rechte vorbehalten.

Framingham, MA 01701-9168, USA

www.Bose.com.

AM853574 Rev. 01

Oktober2020
