Bose MUSIC AMPLIFIER User guide

BOSE MUSIC AMPLIFIER

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Lea y conserve todas las instrucciones de uso, protección y seguridad.

Por la presente, Bose Corporation declara que este producto cumple con los requisitos esenciales y con otras
cláusulas relevantes de la Directiva 2014/53/EU y con todos los demás requisitos de directivas
correspondientes de la UE. La declaración de conformidad completa se puede encontrar en:

www.Bose.com/compliancewww.Bose.com/compliance

Este producto cumple con todas las regulaciones aplicables de compatibilidad electromagnética de 2016 y
todas las demás regulaciones aplicables del Reino Unido. La declaración de conformidad completa se puede
encontrar en: www.Bose.com/compliancewww.Bose.com/compliance

Por la presente, Bose Corporation declara que este producto cumple con los requisitos esenciales de las
Regulaciones de equipos de radio de 2017 y todas las demás regulaciones aplicables del Reino Unido.
Ladeclaración de conformidad completa se puede encontrar en: www.Bose.com/compliancewww.Bose.com/compliance

Instrucciones importantes de seguridad

No use este aparato cerca del agua.
Límpielo solamente con un paño seco.
No bloquee ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones del fabricante.
Use solamente los accesorios especificados por el fabricante.
Derive todas las tareas de servicio al personal calificado. Se requieren tareas de servicio si el aparato se daña de

alguna manera, por ejemplo, si se dañó el enchufe o cable de alimentación, si se derramó líquido o cayeron objetos
dentro del aparato, si el aparato estuvo expuesto a la lluvia o la humedad, si no funciona normalmente, o si se cayó.

ADVERTENCIAS/PRECAUCIONES

Este símbolo en el producto significa que existe tensión peligrosa, sin aislamiento dentro de la carcasa del
producto que puede presentar un riesgo de descarga eléctrica.

Este símbolo en el producto significa que existen instrucciones de funcionamiento y mantenimiento
importantes en esta guía.

Contiene piezas pequeñas que pueden representar un riesgo de asfixia. No recomendable para niños
menores de 3 años.

Este producto contiene una superficie de vidrio templado. Tenga cuidado para evitar golpes. Si se rompe,
manipule los trozos de vidrio con cuidado.

• Para reducir el riesgo de incendio o descarga eléctrica, NO exponga este producto a la lluvia, goteo, salpicaduras o
humedad y no coloque objetos llenos de líquido, como jarrones, sobre o cerca del producto.

• Mantenga el producto lejos del fuego y de fuentes de calor. NO coloque sobre el producto, o en su proximidad,
fuentes de llamas al descubierto, como velas encendidas.

• NO realice alteraciones no autorizadas a este producto.

• NO use un convertidor de corriente con este producto.

• NO lo use en vehículos o embarcaciones.

• Si se utiliza la clavija de conexión de red o el acoplador del artefacto como el dispositivo de desconexión,
eldispositivo de desconexión deberá permanecer listo para funcionar.

• Use solo el equipamiento de montaje provisto con el producto.

• Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico
o plomería. Si no está seguro sobre cómo instalar el soporte, consulte con un instalador profesional calificado.
Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.

2

ESP

|

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• No instale el producto en lugares donde se pueda generar condensación.

• Solo para montar en las siguientes superficies:

– Estantería
– Tabiques ≥ 3/8” (10 mm)
– Ladrillos
– Madera
Si se monta en superficies no mencionadas arriba, consulte con un instalador profesional.

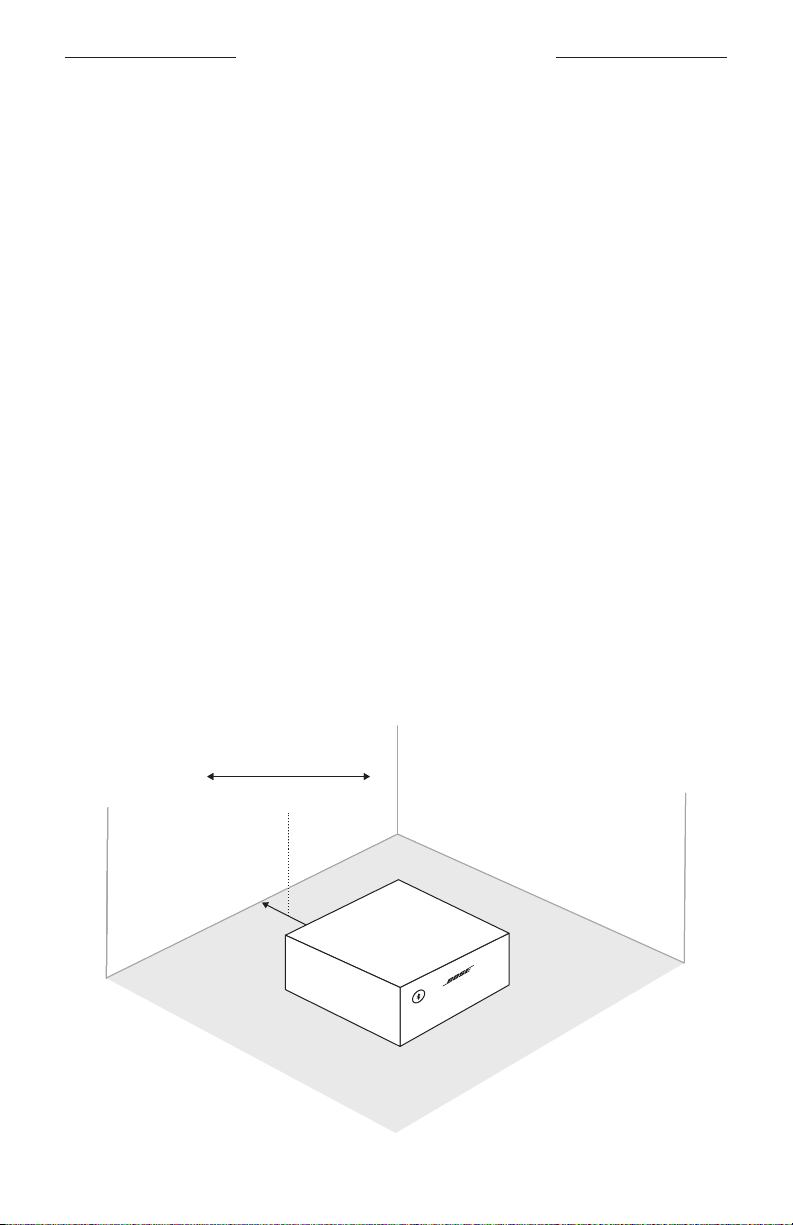

• Debido a los requisitos de ventilación, Bose no recomienda colocar el producto en un espacio reducido como una
cavidad en la pared o un gabinete cerrado.

• No coloque ni instale cerca de ninguna fuente de calor, como radiadores, rejillas de calefacción, estufas u otros
aparatos (incluidos amplificadores) que produzcan calor.

• Para reducir el riesgo de incendio, no coloque ningún artefacto de calefacción o de cocción debajo de este producto.

• La etiqueta del producto se encuentra en la parte inferior del producto.

3

ESP

|

INFORMACIÓN REGULATORIA Y LEGAL

NOTA: Este equipo ha sido sometido a prueba y se ha comprobado que cumple con los límites de un dispositivo
digital Clase B, conforme a la Parte 15 de las reglas de la FCC. Estos límites están diseñados para ofrecer una
protección razonable contra interferencias perjudiciales en una instalación domiciliaria. Este equipo genera, usa
y puede irradiar energía de radiofrecuencia y, si no se instala y se usa conforme a las instrucciones, puede causar
interferencia perjudicial a las comunicaciones de radio. Sin embargo, no se garantiza que la interferencia no se
produzca en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio
o televisión, que se puede determinar al apagar y encender el equipo, se aconseja al usuario intentar corregir la
interferencia mediante una o más de las siguientes medidas:

• Reoriente o reubique el producto receptor o la antena.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo a una salida eléctrica en un circuito diferente al que está conectado el receptor.

• Consulte con el distribuidor o con un técnico en radio o televisión experimentado para obtener ayuda.

Los cambios o las modificaciones no aprobadas expresamente por Bose Corporation podrían invalidar la autoridad del
usuario para operar el equipo.

Este dispositivo cumple con la parte 15 de las reglas de la FCC y con las normas RSS sin licencia de ISED Canada.
Elfuncionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no debe provocar interferencias
dañinas y (2) Este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que puede causar
un funcionamiento no deseado.

Este dispositivo cumple con los límites de exposición a la radiación de la FCC y de ISED Canada establecidos para la
población en general. Este equipo debe instalarse y operarse a una distancia mínima de 20 cm entre el radiador y su
cuerpo. Este transmisor no se debe ubicar ni operar juntamente con otra antena o transmisor.

Este dispositivo que funciona de 5150 a 5250 MHz es solo para uso en interiores para reducir la interferencia
potencialmente dañina con los sistemas de satélite móvil que comparten el mismo canal.

CAN ICES-3(B)/NMB-3(B)
Para Europa:

Banda de frecuencia de funcionamiento 2400 a 2483,5 MHz, 5150 a 5350 MHz y 5470 a 5725 MHz.
Potencia de transmisión máxima menor que 20 dBm EIRP.
Potencia de transmisión máxima está por debajo de los límites regulatorios y la prueba SAR no es necesaria y está

exenta según las regulaciones aplicables.
Este dispositivo está restringido a uso en interiores cuando funciona en el rango de frecuencia de 5150 a 5350 MHz en

todos los estados miembro de la UE que se listan en la tabla.

BE DK IE UK(NI) FR CY SK HU AT SE
BG DE PT EL h LV LT MT PL
CZ EE FI ES IT RO LU NL SI

Este símbolo significa que el producto no debe desecharse como residuo doméstico y que debe entregarse a
un centro de recolección apropiado para reciclaje. La eliminación y el reciclado adecuados ayudan a proteger
los recursos naturales, la salud de las personas y el medio ambiente. Para obtener más información sobre la
eliminación y el reciclado de este producto, póngase en contacto con su municipio, el servicio de gestión de
residuos o el comercio donde haya comprado este producto.

4

ESP

|

INFORMACIÓN REGULATORIA Y LEGAL

Regulaciones técnicas de dispositivos de radiofrecuencia de baja potencia

Sin el permiso concedido por la NCC, ninguna empresa, compañía o usuario puede cambiar la frecuencia, mejorar
la potencia de transmisión ni alterar las características originales, así como el desempeño de los dispositivos de
radiofrecuencia de baja potencia. Los dispositivos de radiofrecuencia de baja potencia no deberían afectar la
seguridad del avión ni interferir con las comunicaciones legales; si se determinara una interferencia, el usuario deberá
dejar de usar de inmediato hasta que no se perciba interferencia. Dichas comunicaciones legales implican que las
comunicaciones de radio se operan conforme con la Ley de administración de telecomunicaciones. Los dispositivos
de radiofrecuencia de bajo consumo deben ser susceptibles a la interferencia de las comunicaciones legales o de los
dispositivos de ondas de radio ISM.

Tabla del estado de corriente del producto

El producto, de acuerdo con la directiva europea de Diseño ecológico de productos relacionados con la energía
2009/125/EC y el reglamento de Diseño ecológico para productos relacionados con la energía e información energética
(enmienda) (salida de la UE) de 2020, cumple con las siguientes normas o documentos: Regulación (EC) No.1275/2008,
modificada por la Regulación (EU) No. 801/2013. Este producto está equipado con la funcionalidad HiNA.

Información de estado de corriente requerida

Consumo de corriente en modo de corriente
especificado, entrada de 230 V/50 Hz

Tiempo después del cual el equipo se cambia
automáticamente de modo

El consumo de corriente está en modo de espera
en red si todos los puertos de la red con cable están
conectados y todos los puertos de red inalámbricos
están activados, a entrada de 230 V/50 Hz

Procedimientos de desactivación/activación del
puerto de red inalámbrica. La desactivación de todas
las redes activará el modo de espera.

Modos de corriente

Modo de espera Modo de espera en red

≤ 0,5 W Wi-Fi®, Ethernet y Bluetooth® ≤ 3,0 W

< 2,5 horas ≤ 20 minutos

No disponible ≤ 3,0 W

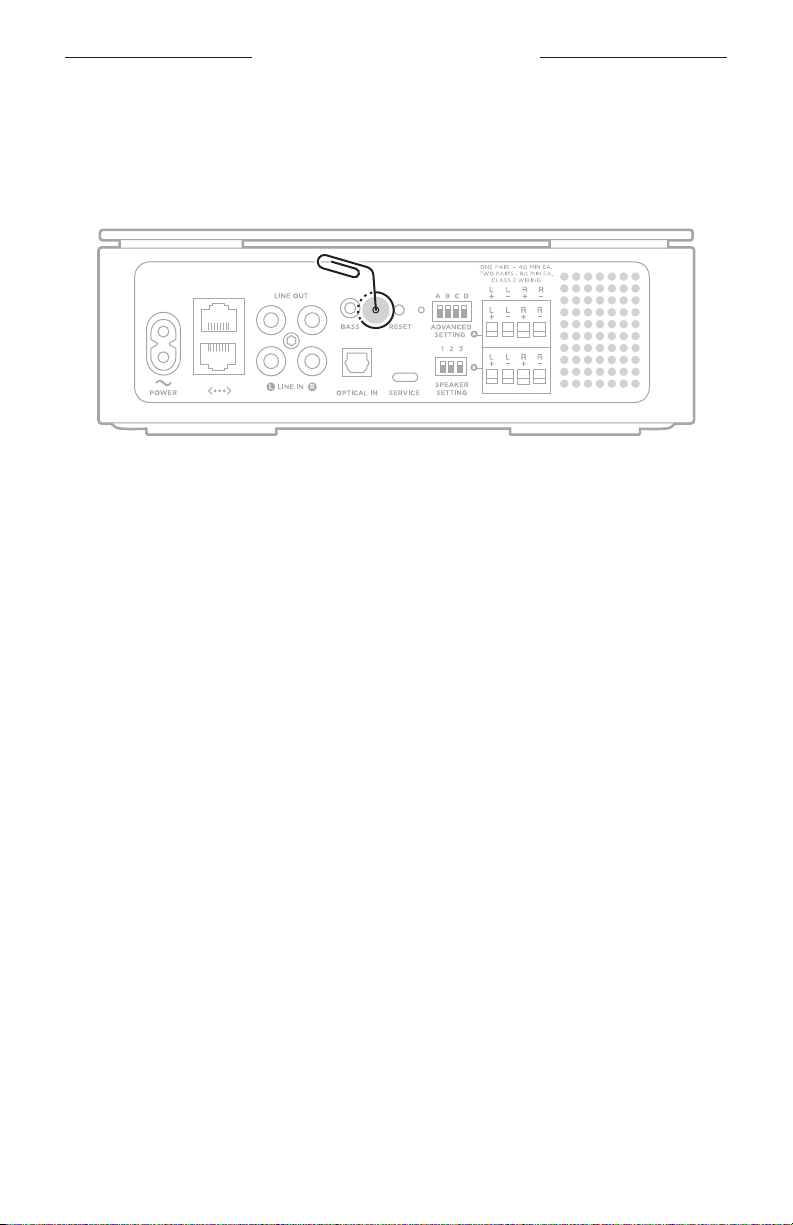

Wi-Fi: Para desactivar, inserte un clip para papel delgado en el orificio
en la parte posterior del amplificador y mantenga presionado durante
2segundos hasta que la luz en la parte posterior del amplificador
parpadee de color blanco 3 veces.

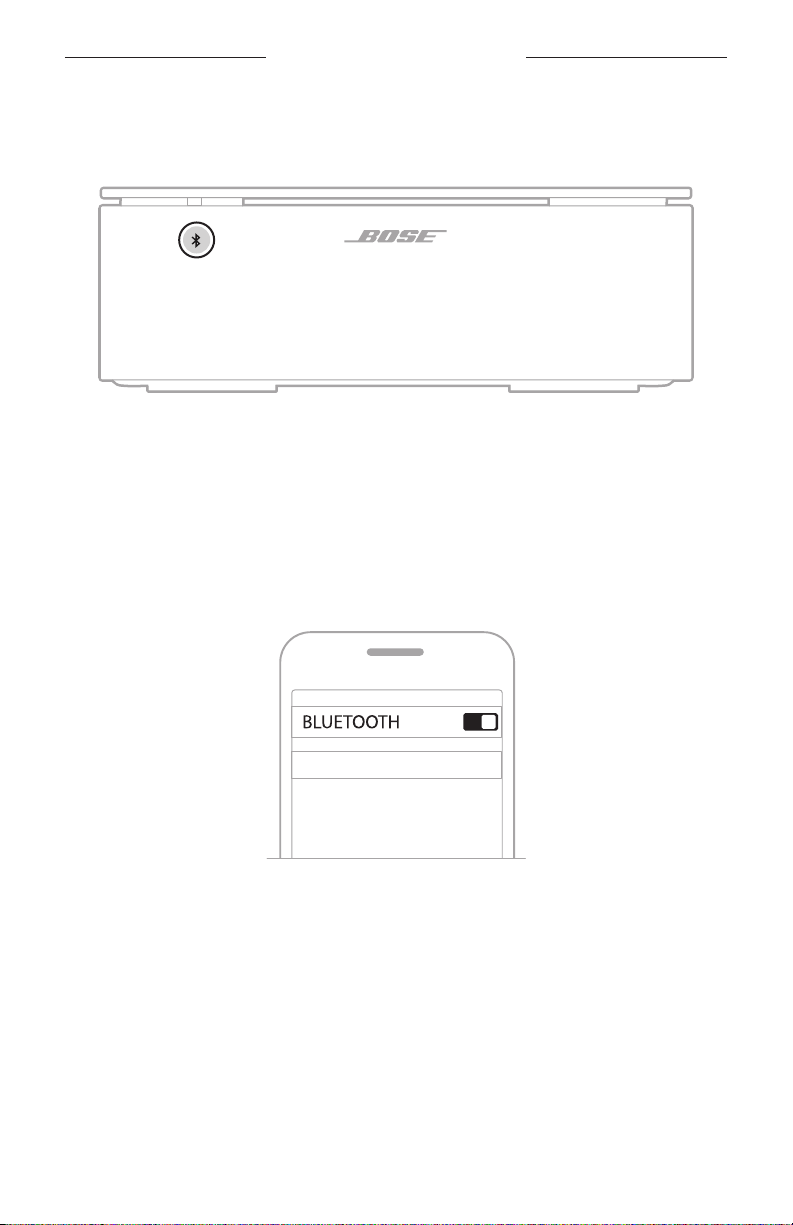

Bluetooth: Para desactivar, borre la lista de dispositivos emparejados
Bluetooth. Mantenga presionado el botón Bluetooth l por 10 segundos.
Para reactivar, conecte una fuente Bluetooth.

5

ESP

|

INFORMACIÓN REGULATORIA Y LEGAL

Tabla de sustancias peligrosas restringidas en China

Nombres y contenidos de las sustancias o elementos tóxicos o peligrosos

Sustancias y elementos tóxicos o peligrosos

Nombre de parte

PCB X O O O O O
Partes metálicas X O O O O O
Partes plásticas O O O O O O
Altavoces X O O O O O
Cables X O O O O O

Esta tabla se preparó conforme a las cláusulas de SJ/T 11364.
O: Indica que esta sustancia tóxica o peligrosa contenida en todos los materiales homogéneos para esta parte

es inferior al requisito de límite de GB/T 26572.

X: Indica que esta sustancia tóxica o peligrosa que está presente en al menos uno de los materiales

homogéneos utilizados para esta parte se encuentra por encima del requisito de límite de GB/T 26572.

Plomo

(pb)

Mercurio

(Hg)

Cadmio

(Cd)

Hexavalente

(CR(VI))

Bifenilo

polibromado

(PBB)

Difeniléter

polibromado

(PBDE)

Tabla de sustancias peligrosas restringidas en Taiwán

Nombre del equipo: Amplificador, designación de tipo: 437308

Sustancias restringidas y símbolos químicos

Unidad Plomo (pb)

PCB
Partes metálicas
Partes plásticas
Altavoces
Cables

“○” indica que el porcentaje de contenido de la sustancia restringida no excede el porcentaje del valor de referencia presente.

Nota 1:
Nota 2: El “−” indica que la sustancia restringida corresponde a la exención.

Mercurio

- ○ ○ ○ ○ ○

- ○ ○ ○ ○ ○

○ ○ ○ ○ ○ ○

- ○ ○ ○ ○ ○

- ○ ○ ○ ○ ○

(Hg)

Cadmio (Cd)

Cromo hexavalente

(Cr+6)

Bifenilo

polibromado (PBB)

Éteres difenil

polibromados

(PBDE)

Fecha de fabricación: El octavo dígito del número de serie indica el año de fabricación; “2” es 2012 o 2022.
Importador en China: Bose Electronics (Shanghai) Company Limited, Level 6, Tower D, No. 2337 Gudai Rd. Minhang

District, Shanghai 201100, China

Importador en UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos
Importador en México: Bose de México S. de R.L. de C.V., Avenida Prado Sur #150, Piso 2, Interior 222 y 223, Colonia

Lomas de Chapultepec V Sección, Miguel Hidalgo, Ciudad de México, C.P. 11000 - Número de teléfono: [phone]
Importador en Taiwán: Bose Limited Taiwan Branch (H.K.), 9F., No. 10, Sec. 3, Minsheng E. Road, Zhongshan Dist.

Taipei City 10480, Taiwán - Número de teléfono: [phone]
Importador en el Reino Unido: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ,

Reino Unido
Potencia de entrada: 100– 240 V 50/60 Hz, 240 W
La ID de CMIIT se encuentra en la etiqueta en la parte inferior del producto.

6

ESP

|

INFORMACIÓN REGULATORIA Y LEGAL

Complete y conserve para referencia futura

Los números de serie y modelo se encuentran en la etiqueta en la parte inferior del producto.
Número de serie: __________________________________________________________________
Número de modelo: 437308
Guarde el recibo con la guía del usuario. Ahora es un buen momento para registrar su producto Bose.

Puedehacerlo fácilmente visitando worldwide.Bose.com/ProductRegistrationworldwide.Bose.com/ProductRegistration

Información de seguridad

Este producto puede recibir actualizaciones automáticas de seguridad de Bose. Para recibir actualizaciones
automáticas de seguridad, debe completar el proceso de configuración del producto en la aplicación
BoseMusic y conectar el producto a Internet. Si no completa el proceso de configuración, será

responsable de instalar las actualizaciones de seguridad disponibles de Bose.

Amazon, Alexa, Amazon Music y todos los logotipos relacionados son marcas comerciales de Amazon.com, Inc.
osus filiales.

Apple, el logotipo de Apple, Apple Music y AirPlay son marcas comerciales de Apple Inc., registradas en los Estados
Unidos y en otros países.

El uso del distintivo Funciona con Apple significa que un accesorio se diseñó de forma específica para funcionar con
la tecnología identificada en el distintivo y que cuenta con la certificación del desarrollador para cumplir con los
estándares de rendimiento de Apple.

La marca y los logotipos de Bluetooth® son marcas comerciales registradas propiedad de Bluetooth SIG Inc.
ycualquier uso de dichas marcas por parte de Bose Corporation se encuentra bajo licencia.

Google, Google Play y Chromecast built-in son marcas comerciales de Google LLC.
Este producto contiene el servicio iHeartRadio. iHeartRadio es una marca comercial registrada de iHeartMedia, Inc.
Este producto está protegido bajo ciertos derechos de propiedad intelectual de Microsoft. Se prohíbe el uso o la

distribución de dicha tecnología fuera de este producto sin licencia de Microsoft.
Pandora es una marca comercial o una marca comercial registrada de Pandora Media, Inc. y se utiliza con permiso.
Este producto incorpora software de Spotify que está sujeto a licencias de otras empresas que se listan en:

www.spotify.com/connect/third-party-licenseswww.spotify.com/connect/third-party-licenses

Spotify es una marca comercial registrada de Spotify AB.
USB Type-C® y USB-C® son marcas comerciales registradas de USB Implementers Forum.
Wi-Fi es una marca comercial registrada de Wi-Fi Alliance®.
Bose, Bose Bass Module, Bose Music, Bose Music Amplifier, el logotipo Bose Music, Bose Noise Cancelling Headphones,

QuietComfort, SimpleSync, SoundLink, SoundLink Revolve y Virtually Invisible son marcas comerciales de Bose
Corporation.

Sede central de Bose Corporation: 1-877-230-5639
©2022 Bose Corporation. No se puede reproducir, modificar, distribuir, o usar de otra manera ninguna parte de este

trabajo sin previo consentimiento por escrito.

7

ESP

|

DIVULGACIONES DE LICENCIA

Para ver las divulgaciones de licencia que se aplican a los paquetes de software de terceros incluidos como
componentes del producto Bose Music Amplifier:

1. En el amplificador, mantenga presionado el botón Bluetooth l y el botón Reset por 15 segundos.

2. Conecte un cable USB al conector SERVICE en la parte posterior del amplificador.

3. Conecte el otro extremo del cable a una computadora.

4. En la computadora, escriba

http://203.0.113.1/opensource

en una ventana de explorador para ver el CLUF y la

divulgación de licencia.

8

ESP

|

CONTENIDO

CONTENIDO DE LA CAJA

Contenido .......................................................................................................................... 13

UBICACIÓN DEL AMPLIFICADOR

Recomendaciones .......................................................................................................... 14

PAUTAS PARA LA CONEXIÓN DE LOS ALTAVOCES

Recomendaciones de longitud de los cables de altavoz ................................ 15

CONECTAR ALTAVOCES .......................................................................................... 16

ENCENDIDO

Conectar el amplificador a la corriente .................................................................. 19

Modo de espera de red ................................................................................................ 19

CONFIGURAR LA APLICACIÓN BOSE MUSIC

Descargar la aplicación Bose Music ........................................................................ 20

USUARIOS EXISTENTES DE LA APLICACIÓN BOSE MUSIC

Agregar el amplificador principal a una cuenta existente .............................. 21

Conectar a una red Wi-Fi® diferente ....................................................................... 21

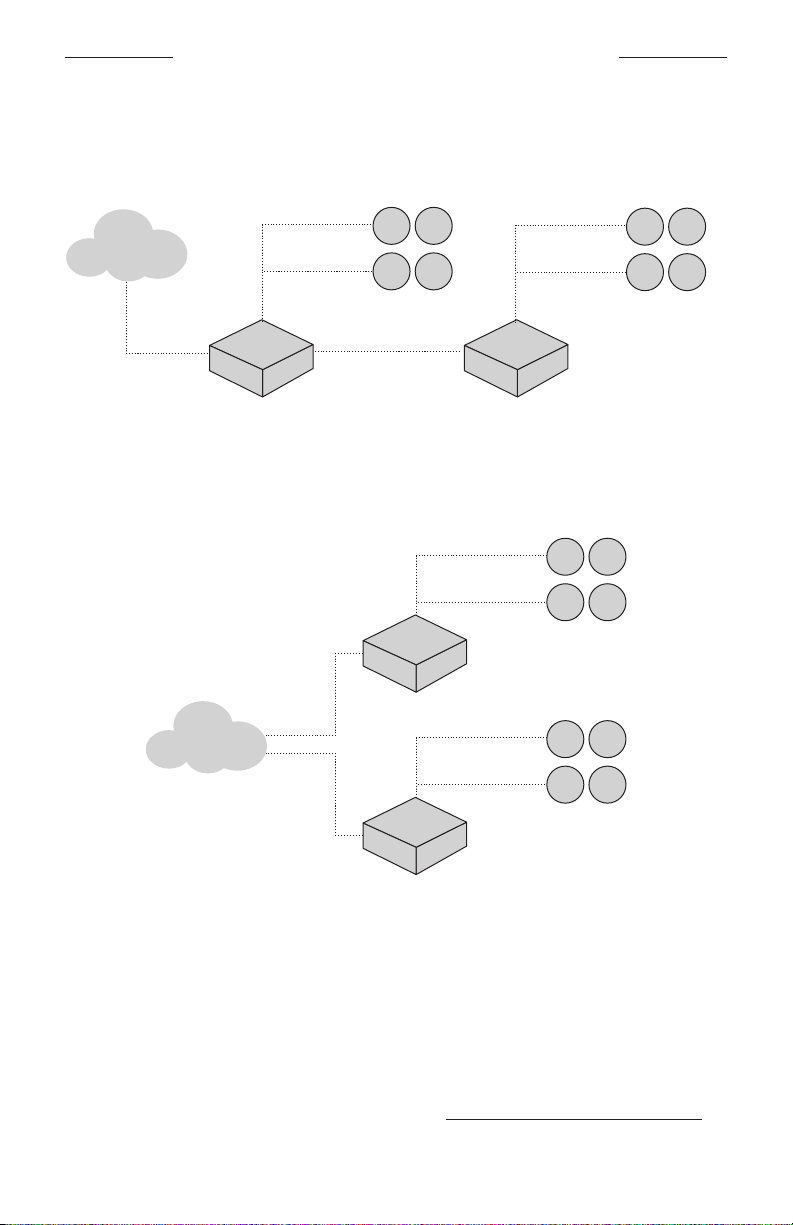

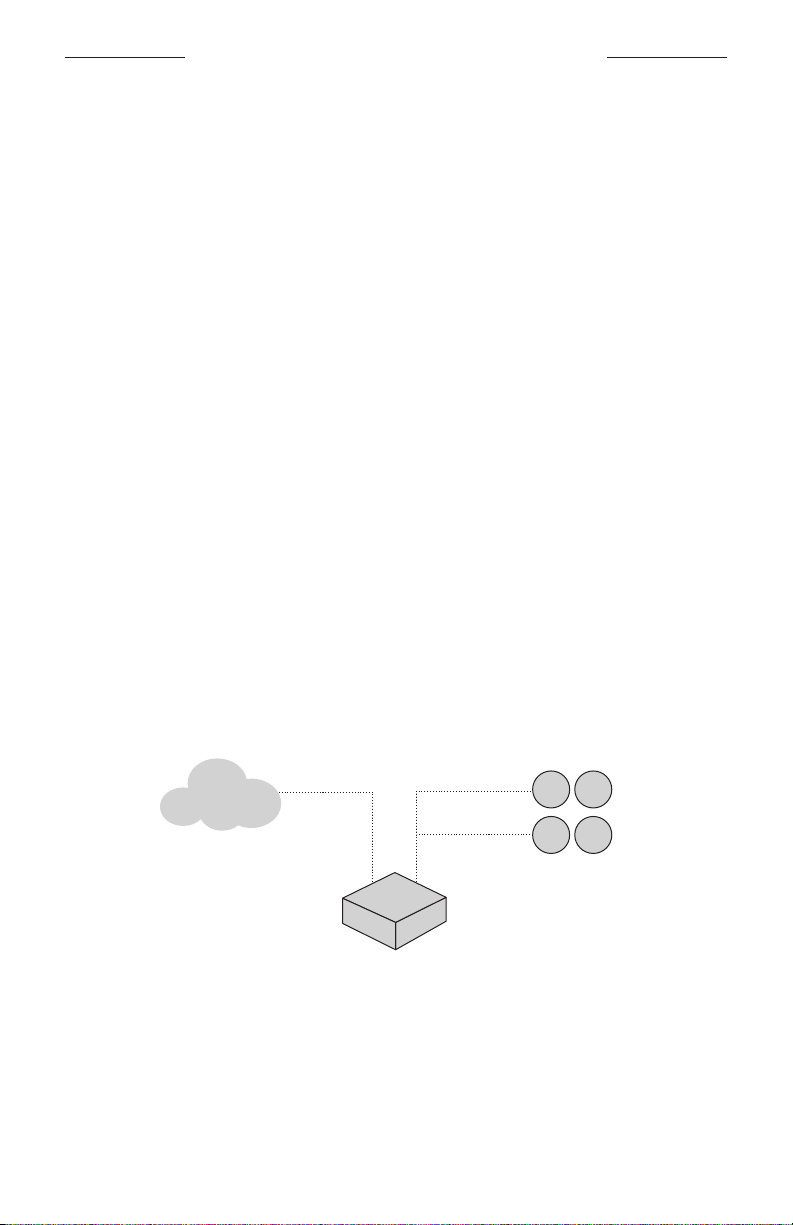

AMPLIFICADOR PRINCIPAL Y SECUNDARIO

Caso de uso 1 .................................................................................................................... 22

Caso de uso 2 ................................................................................................................... 23

Caso de uso 3 ................................................................................................................... 23

CONECTAR EL AMPLIFICADOR PRINCIPAL

Conectar usando la aplicación Bose Music .......................................................... 24

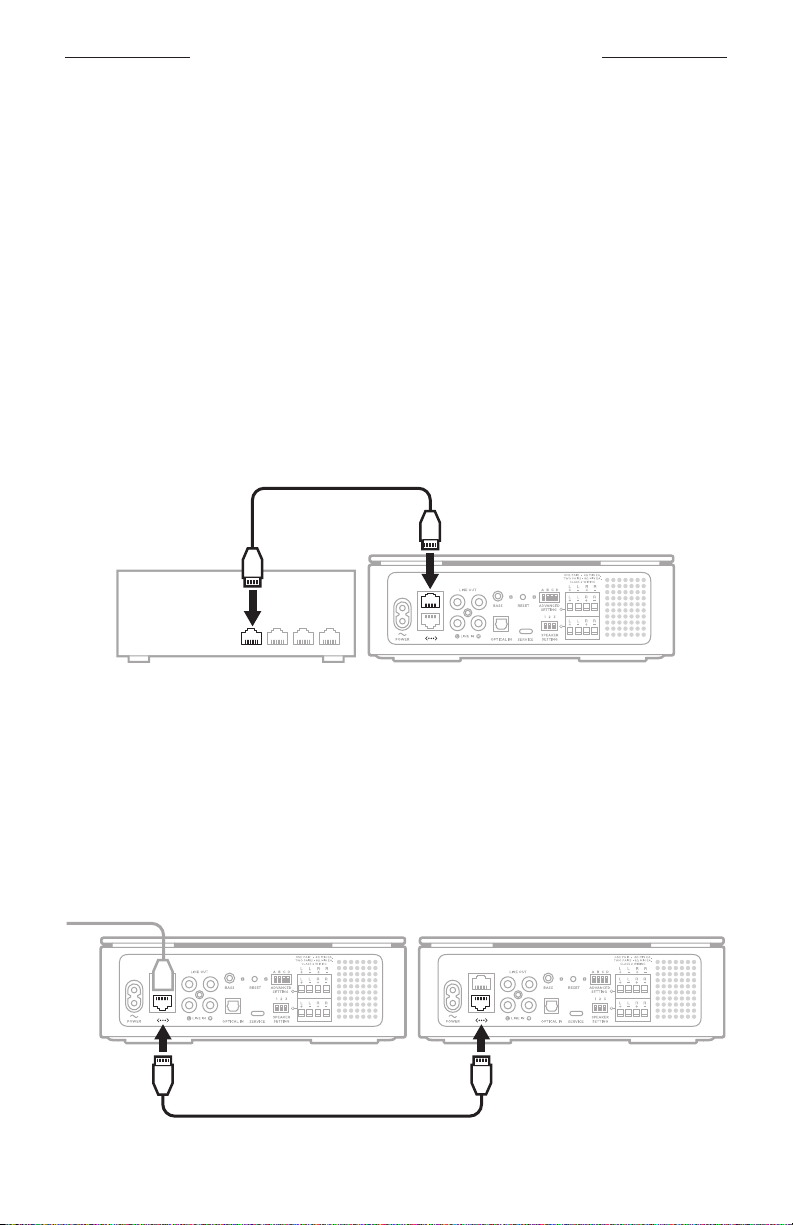

Conectar usando un cable Ethernet ........................................................................ 24

Conectar un amplificador principal adicional.............................................. 24

9

ESP

|

CONTENIDO

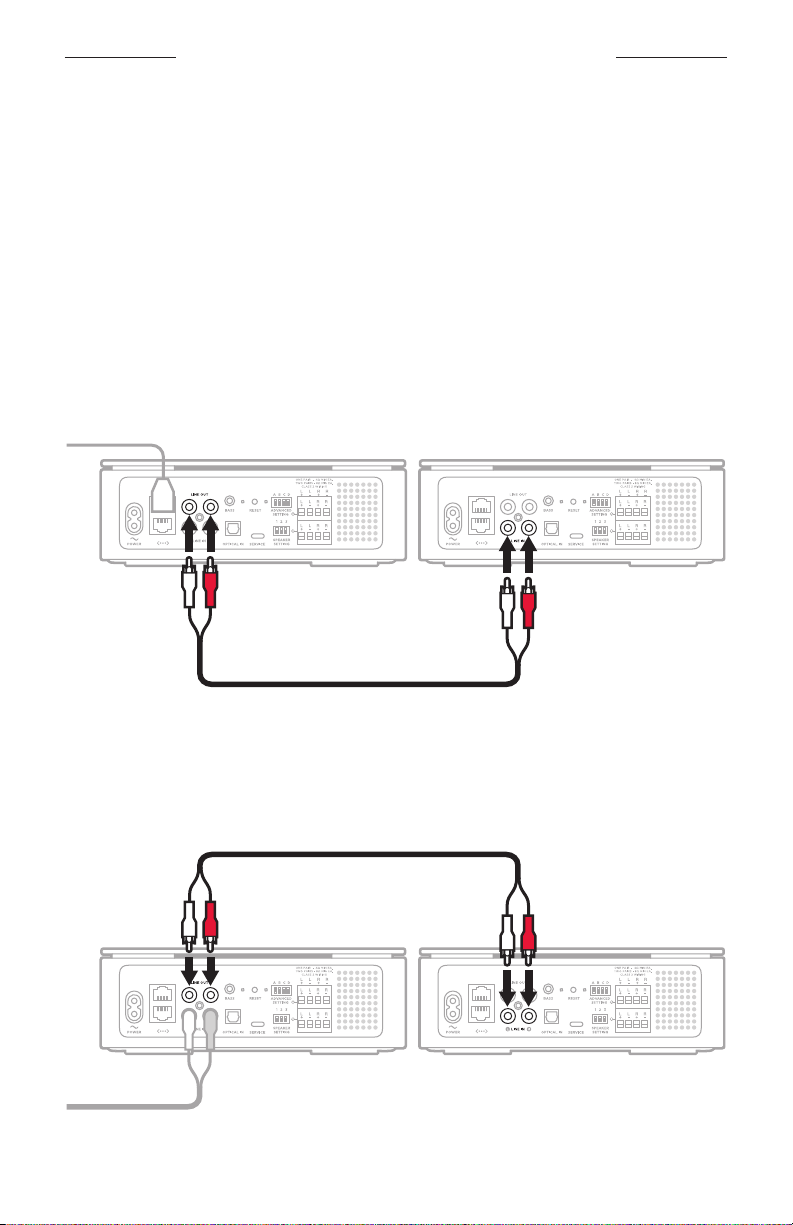

CONECTAR UN AMPLIFICADOR SECUNDARIO

Conectar al amplificador principal ........................................................................... 25

Conectar un amplificador secundario adicional ......................................... 25

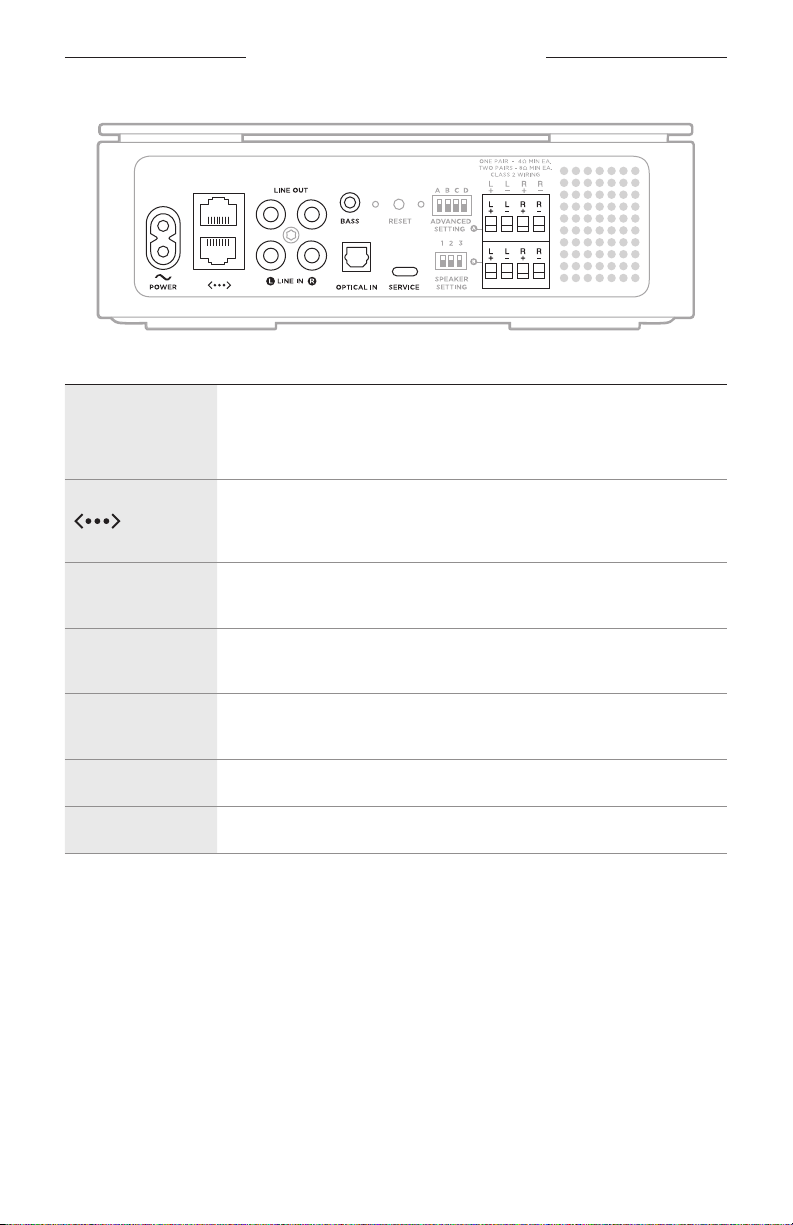

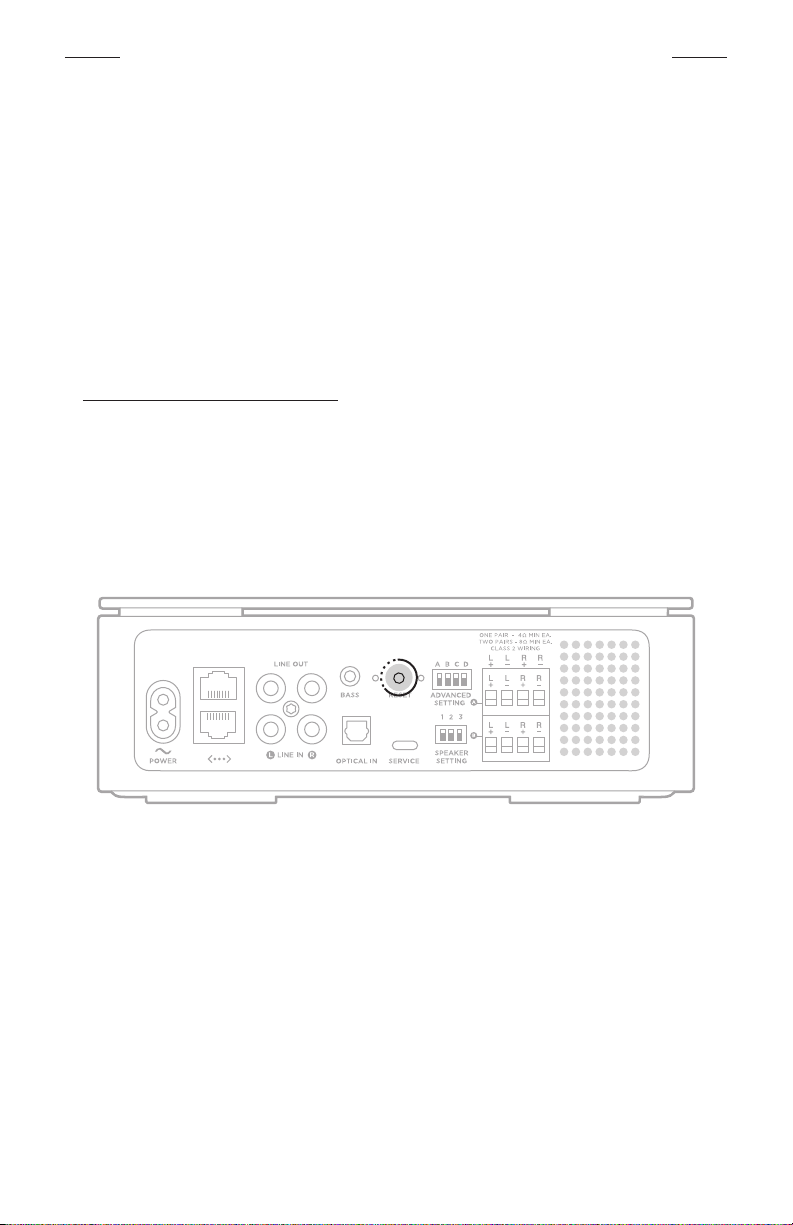

PUERTOS DEL AMPLIFICADOR ........................................................................... 26

CONFIGURACIÓN DEL AMPLIFICADOR Y DEL ALTAVOZ

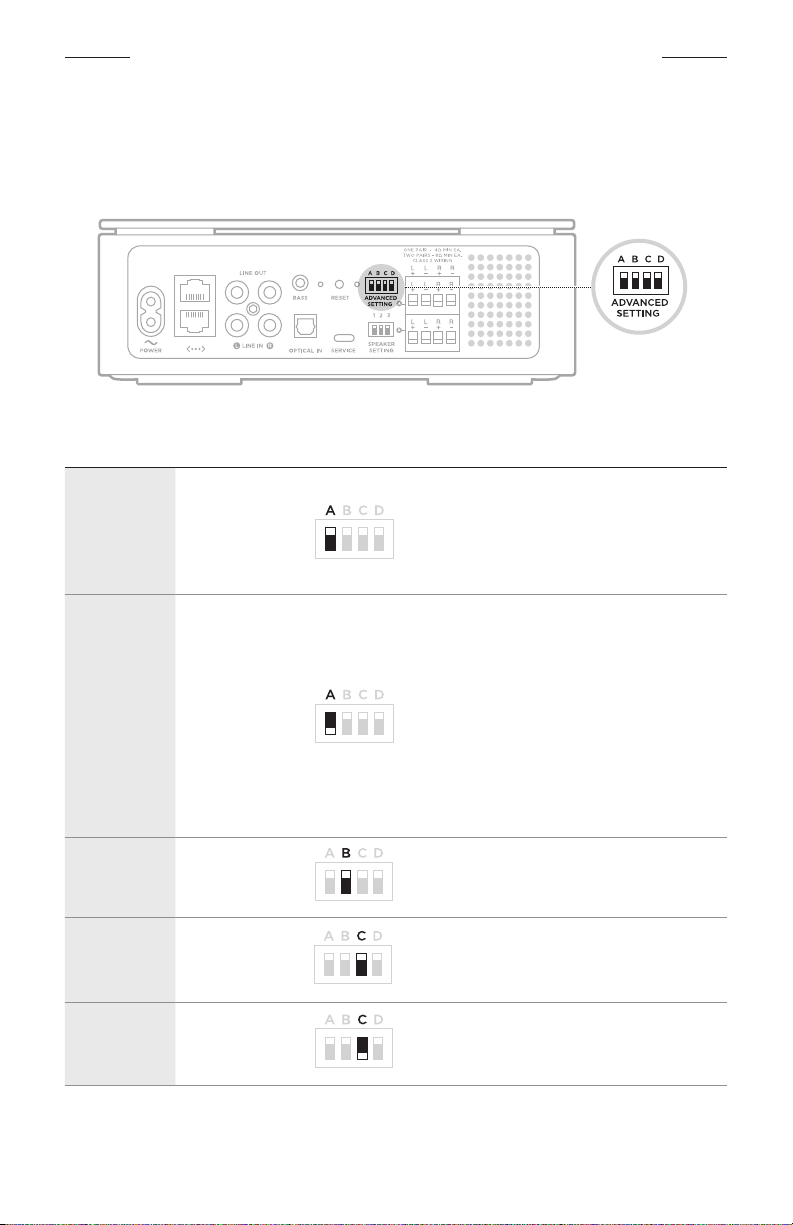

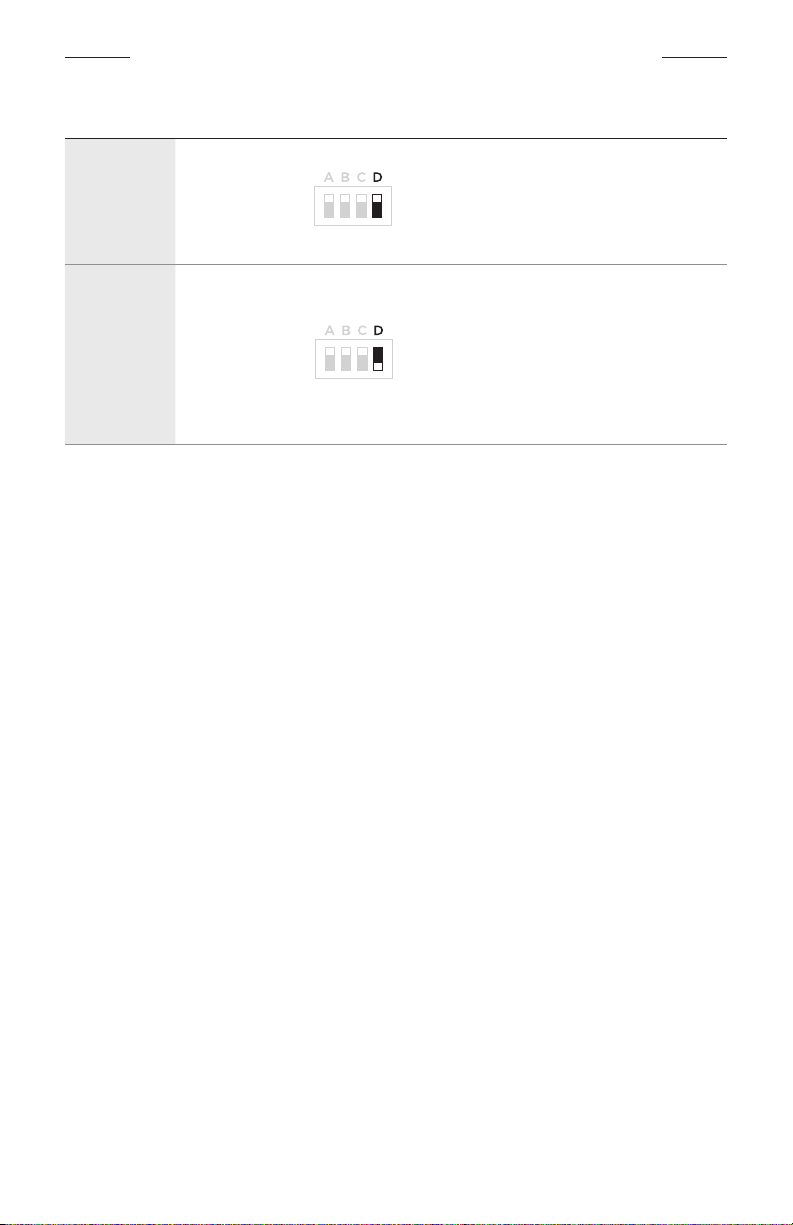

Configuración del amplificador ................................................................................. 27

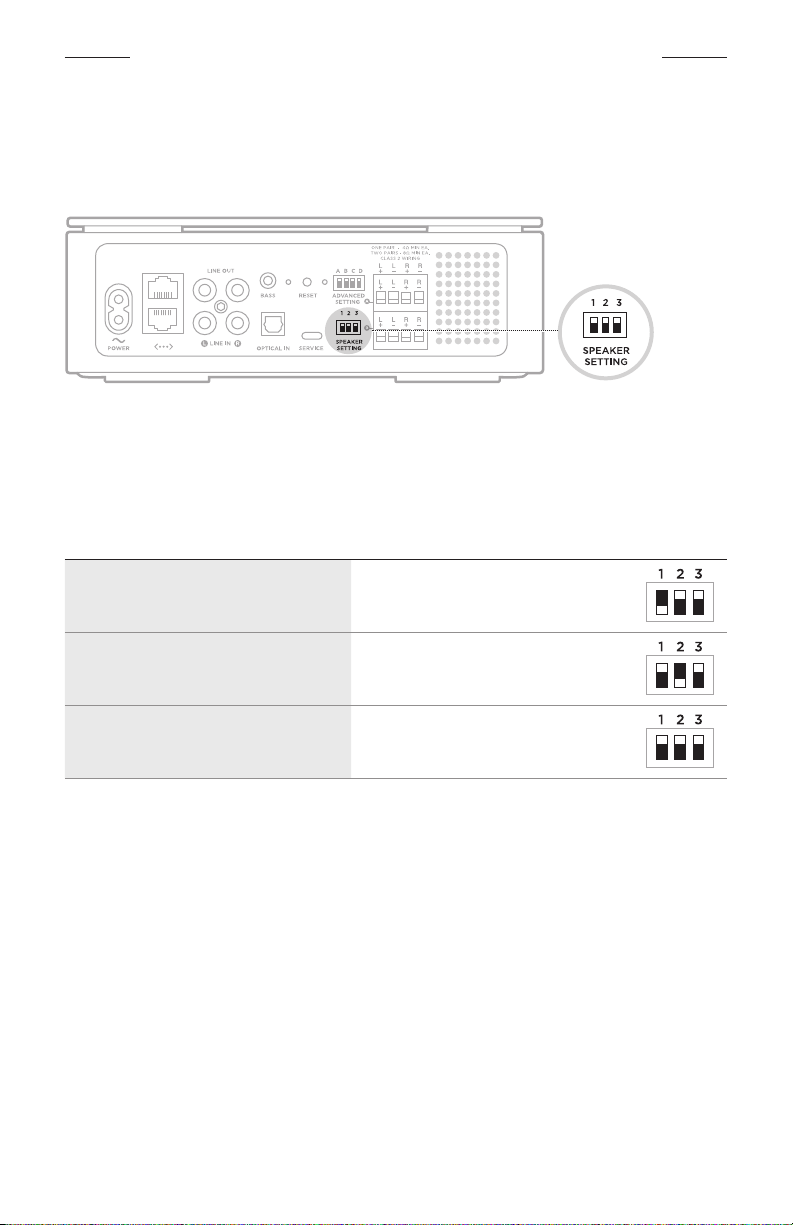

Configuración del altavoz ............................................................................................ 29

USAR EL ASISTENTE DE VOZ

Asistente de Google ...................................................................................................... 30

Amazon Alexa .................................................................................................................. 30

TRANSMITIR AUDIO CON CHROMECAST ...................................................... 31

TRANSMITIR AUDIO CON AIRPLAY

Transmitir audio desde el Centro de control ....................................................... 32

Transmitir audio desde una aplicación ................................................................... 32

PERSONALIZAR LOS AJUSTES PREDEFINIDOS

Definir un ajuste predefinido ...................................................................................... 33

Reproducir un ajuste predefinido ............................................................................. 33

CONEXIONES BLUETOOTH®

Conectar el dispositivo móvil

Desconectar un dispositivo móvil ............................................................................ 35

Volver a conectar un dispositivo móvil .................................................................. 35

Conectar otro dispositivo móvil ................................................................................ 35

Borrar la lista de dispositivos del amplificador ................................................... 35

10 | ESP

..................................................................................... 34

CONTENIDO

ESTADO DEL AMPLIFICADOR

Estado de Bluetooth y errores ................................................................................... 36

Estado de la Wi-Fi y de la corriente ........................................................................ 37

Amplificador principal .......................................................................................... 37

Amplificador secundario ..................................................................................... 37

Estado de actualización, restablecimiento yerrores ........................................ 38

FUNCIONES AVANZADAS

Desactivar/activar la funcionalidad Wi-Fi ............................................................. 39

Protección de sobrecarga ........................................................................................... 39

CONECTAR PRODUCTOS BOSE

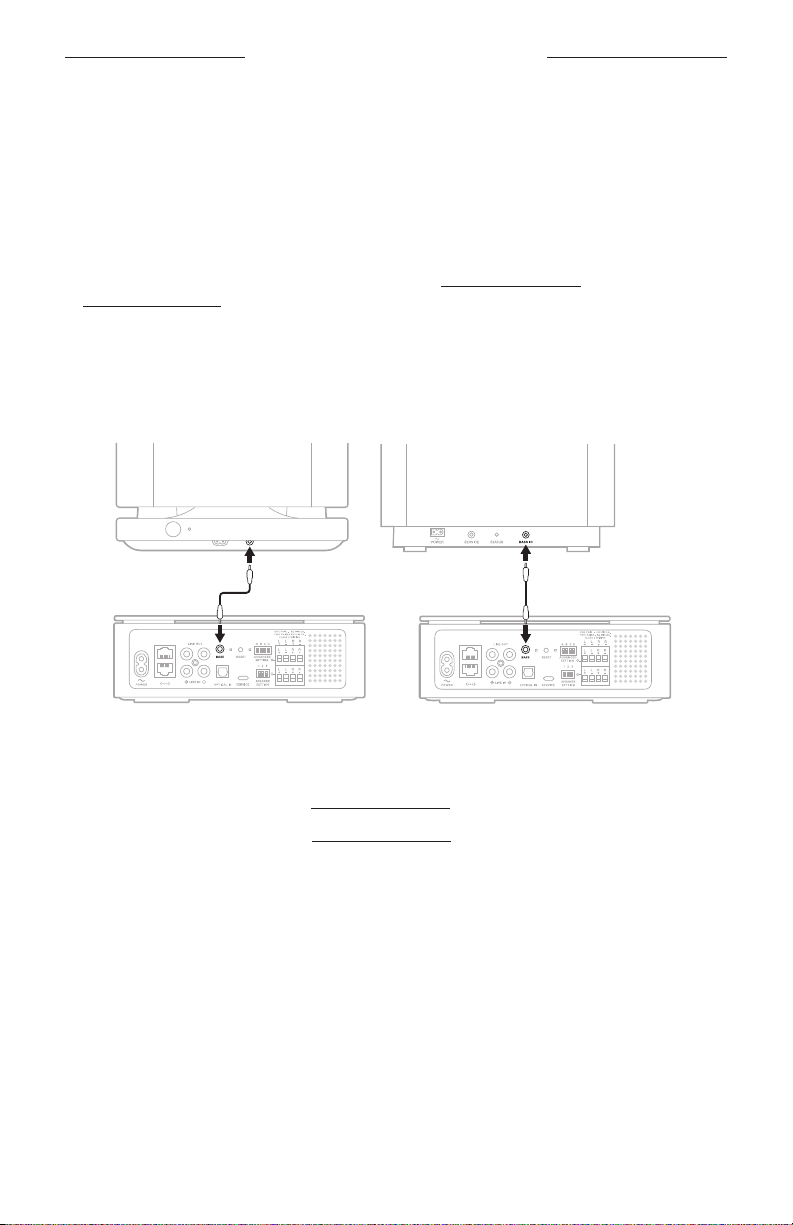

Conectar un módulo Bose Bass Module ................................................................ 40

Conectar un altavoz Bose SoundLink Bluetooth o auriculares Bose
usandola tecnología SimpleSync™

.......................................................................... 41

Ventajas ...................................................................................................................... 41

Productos compatibles ........................................................................................ 41

Conectar usando la aplicación Bose Music .................................................. 42

Volver a conectar un altavoz Bose SoundLink Bluetooth o
auricularesBose

.............................................................................................................. 42

CUIDADO Y MANTENIMIENTO

Actualizar al amplificador ............................................................................................ 43

Amplificador principal .......................................................................................... 43

Amplificador secundario ..................................................................................... 43

Limpiar el amplificador ................................................................................................. 43

Repuestos y accesorios ................................................................................................ 43

Garantía limitada ............................................................................................................. 43

INFORMACIÓN TÉCNICA ......................................................................................... 44

11 | ESP

CONTENIDO

SOLUCIÓN DE PROBLEMAS

Intente primero con estas soluciones ..................................................................... 45

Otras soluciones .............................................................................................................. 45

Restablecer el amplificador ........................................................................................ 51

Restablecer el amplificador a los valores predeterminados de fábrica .... 51

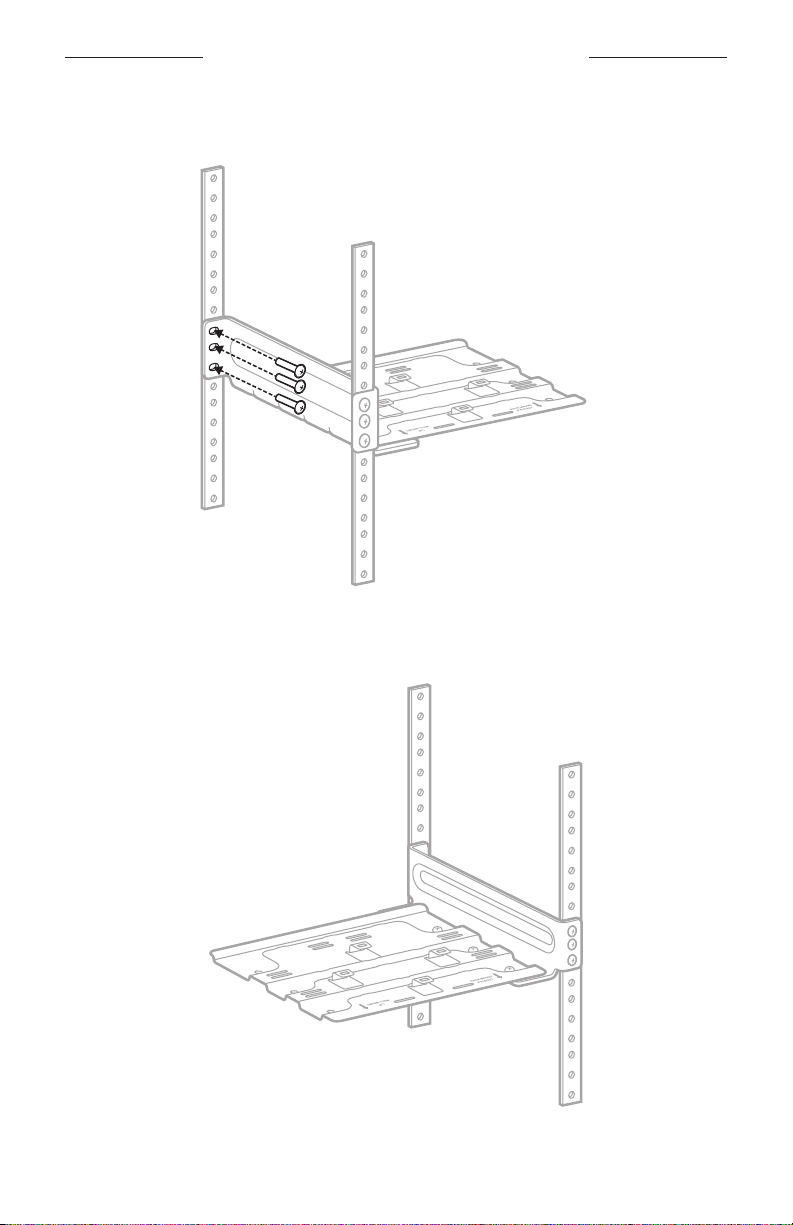

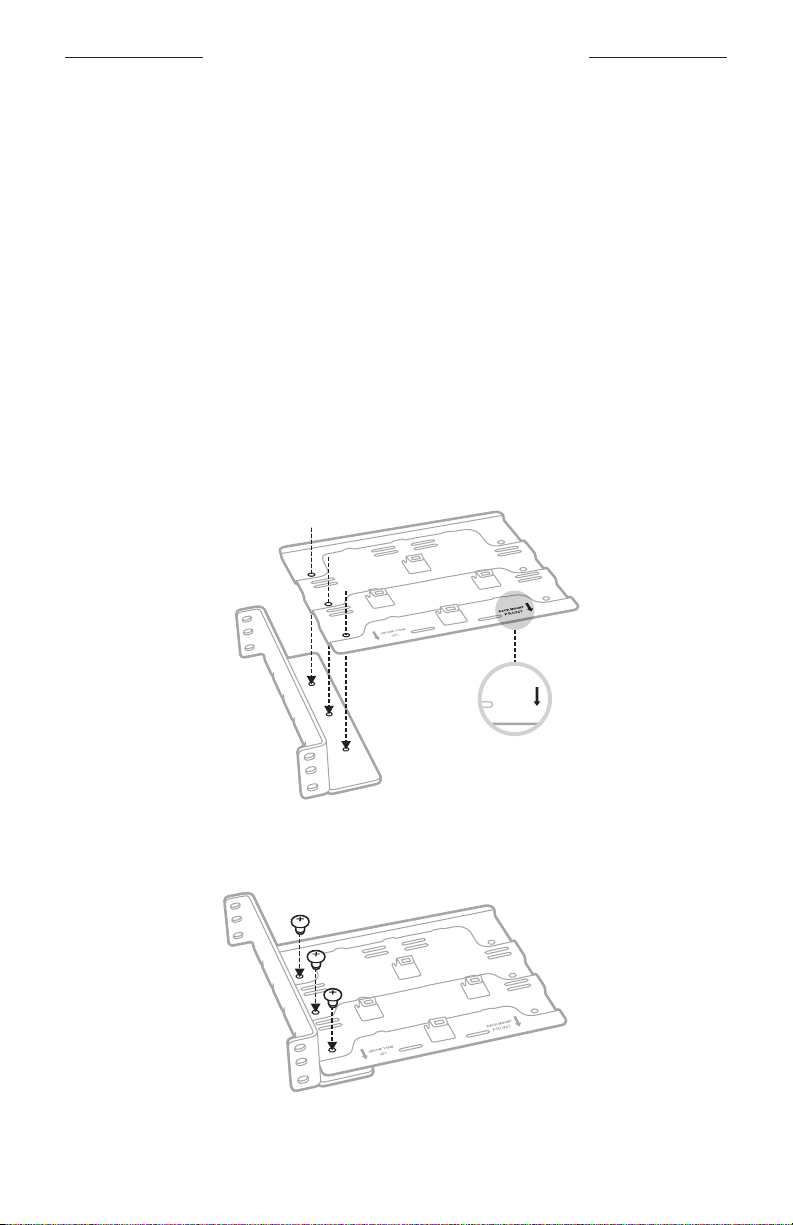

APÉNDICE A: MONTAR EN ESTANTERÍA

Conectar los soportes ................................................................................................... 52

Fijar a la estantería ......................................................................................................... 53

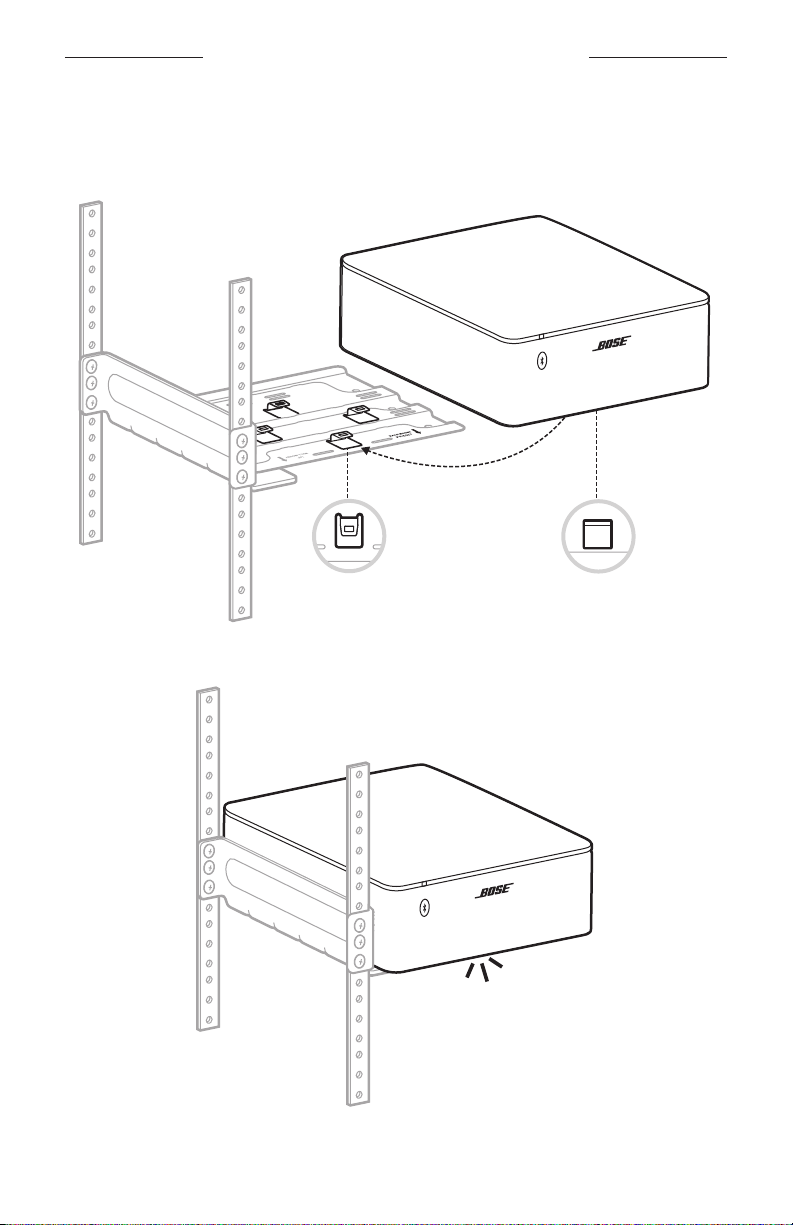

Colocar el amplificador ................................................................................................ 55

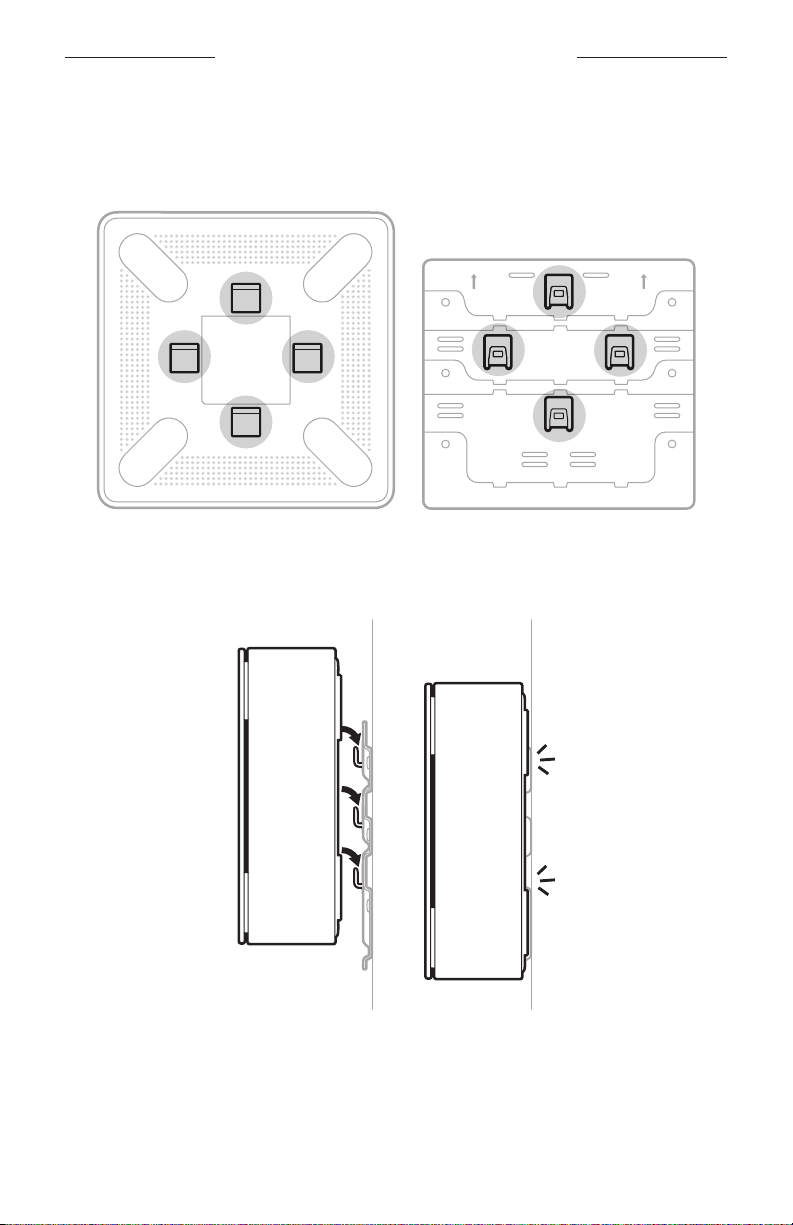

APÉNDICE B: MONTAR EN LA PARED

Especificaciones de herrajes ...................................................................................... 56

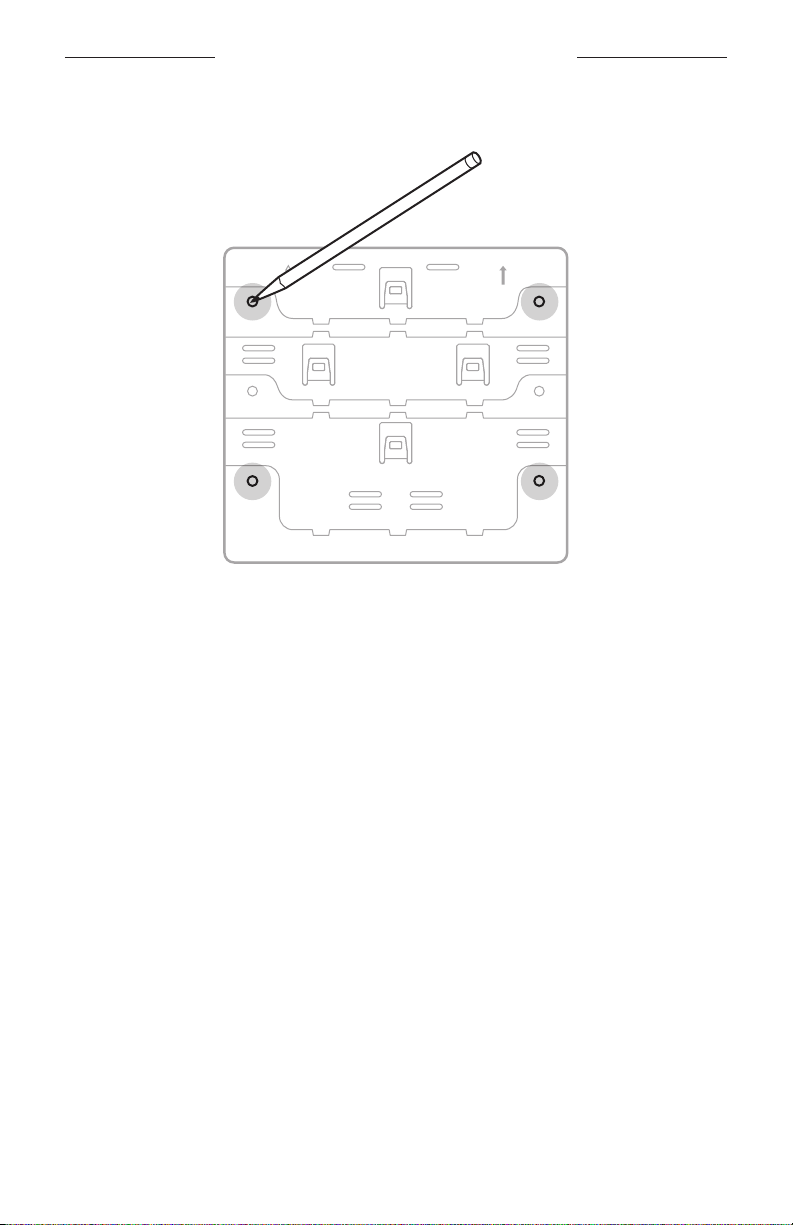

Fijar el soporte de montaje ......................................................................................... 57

Fijar el amplificador ....................................................................................................... 60

APÉNDICE C: CONECTAR UNA FUENTE EXTERNA

Usar un cable de audio RCA....................................................................................... 61

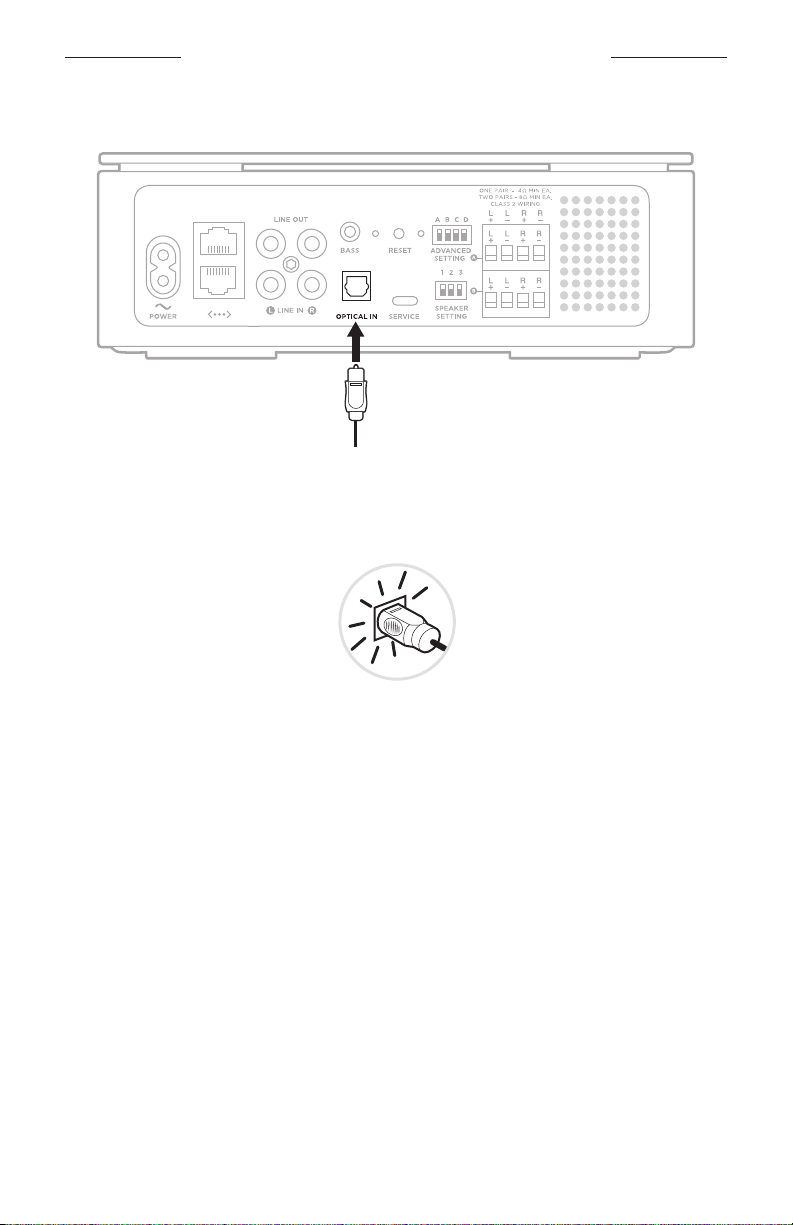

Usar un cable óptico ...................................................................................................... 61

12 | ESP

CONTENIDO DE LA CAJA

CONTENIDO

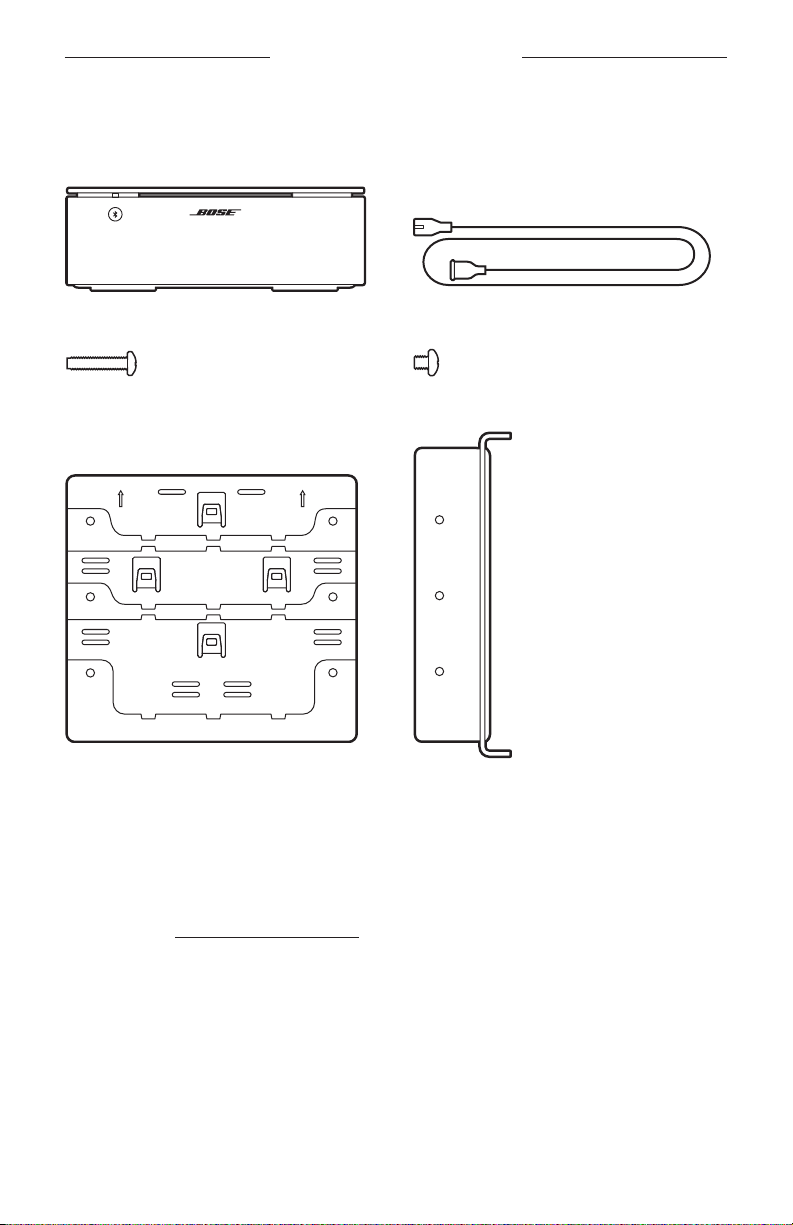

Confirme que estén incluidas las siguientes partes:

Bose Music Amplifier Cable de alimentación*

Tornillos para montar en estantería (3) Tornillos conectores para montar en estantería (3)

FRONT

RACK MOUNT

UP

WALL MOUNT

Soporte de montaje Soporte para estantería

* Puede entregarse con múltiples cables de corriente. Use el cable de corriente

correspondiente a su región.

NOTA: Si parte del amplificador está dañada, no lo use. Comuníquese con un

representante autorizado de Bose o al Servicio al cliente de Bose.

Visite:

support.Bose.com/BMAsupport.Bose.com/BMA

13 | ESP

UBICACIÓN DEL AMPLIFICADOR

3 - 6"

7.62 - 15.24 cm

3 - 6"

7.62 - 15.24 cm

RECOMENDACIONES

• Instale el amplificador en interiores.

• Asegúrese de que haya una salida de CA (red eléctrica) cerca.

• Para evitar interferencia, mantenga otros equipos inalámbricos a 0,3 - 0,9 m de
distancia del amplificador.

• Para obtener un rendimiento óptimo, coloque el amplificador en un lugar bien
ventilado.

• Coloque el amplificador en un estante o monte en una estantería o pared.

• Si se monta en una estantería, asegúrese de que la flecha de montaje en estantería
y las cuatro pestañas estén orientadas hacia la parte delantera de la estantería
(veala página 55).

• Si se montan varios amplificadores en una estantería, use un soporte para estantería
individual para cada amplificador.

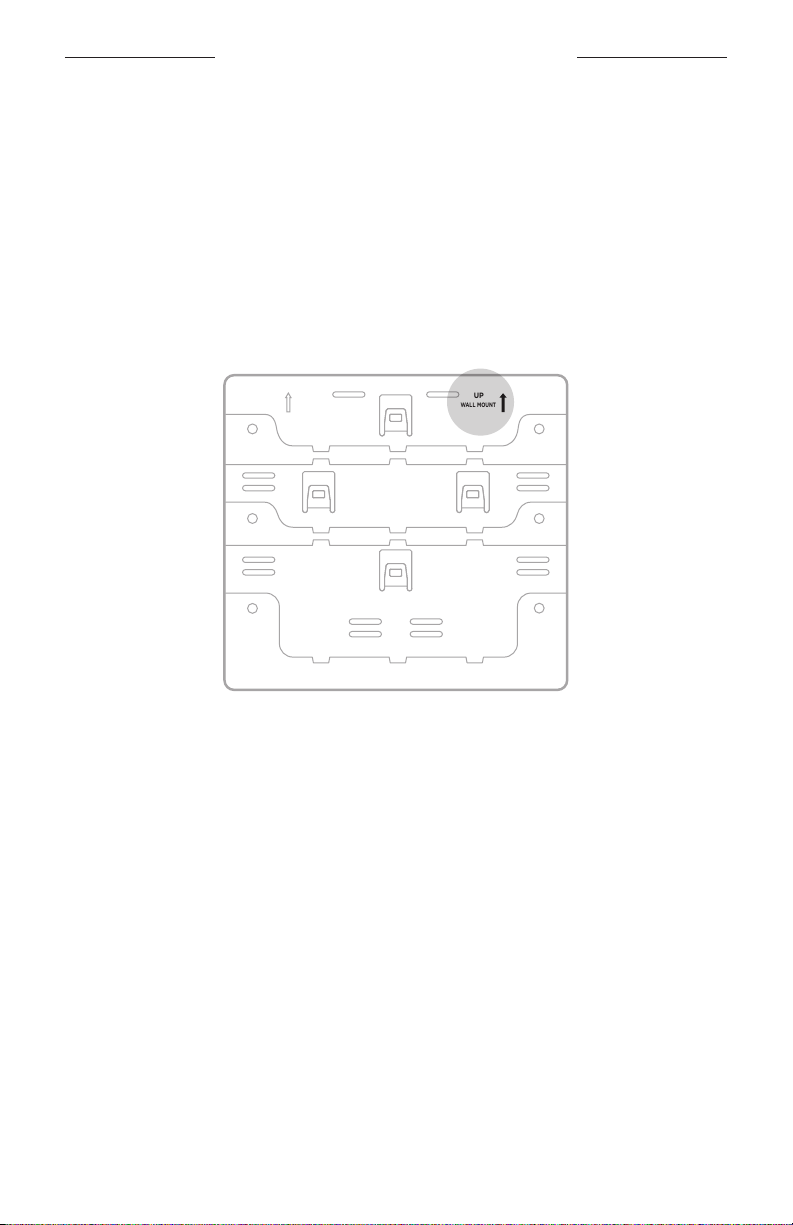

• Si se monta en una pared, asegúrese de que la flecha de montaje en estantería y las
cuatro pestañas estén orientadas hacia arriba (vea la página 57).

PRECAUCIONES:

• Coloque el amplificador en un área donde la temperatura ambiente máxima sea
inferior a 40°C.

• Mantenga la parte posterior del amplificador a una distancia mínima de
7,62–15,24cm de cualquier otra superficie. No bloquee el flujo de aire de la parte
posterior del amplificador.

• NO coloque el amplificador en un lugar completamente cerrado. Podría resultar en
un rendimiento deficiente.

3–6"

7,62–15,24 cm

14 | ESP

PAUTAS PARA LA CONEXIÓN DE LOS ALTAVOCES

• Un par de altavoces requiere un mínimo de 4 ohmios cada uno.

• Dos pares de altavoces requieren un mínimo de 8 ohmios cada uno.

PRECAUCIÓN: Use solamente altavoces sin alimentación. No conecte ningún tipo de

altavoces eléctricos. Si lo hace, puede dañar el equipo.

RECOMENDACIONES DE LONGITUD DE LOS CABLES DE ALTAVOZ

LONGITUD MÁXIMA CALIBRE

9 m

14 m

21 m

0,82 mm

1,3 mm

2

2 mm

2

2

15 | ESP

CONECTAR ALTAVOCES

Antes de conectar los altavoces, coloque los altavoces en la ubicación permanente y
asegúrese de que el amplificador esté desenchufado de la fuente de alimentación de
CA (red eléctrica).

Los cables del altavoz se componen de dos cables aislados:

• El cable marcado (rayas, nervaduras o color) se conecta al terminal positivo (+).

• El cable sin marca se conecta al terminal negativo (–).

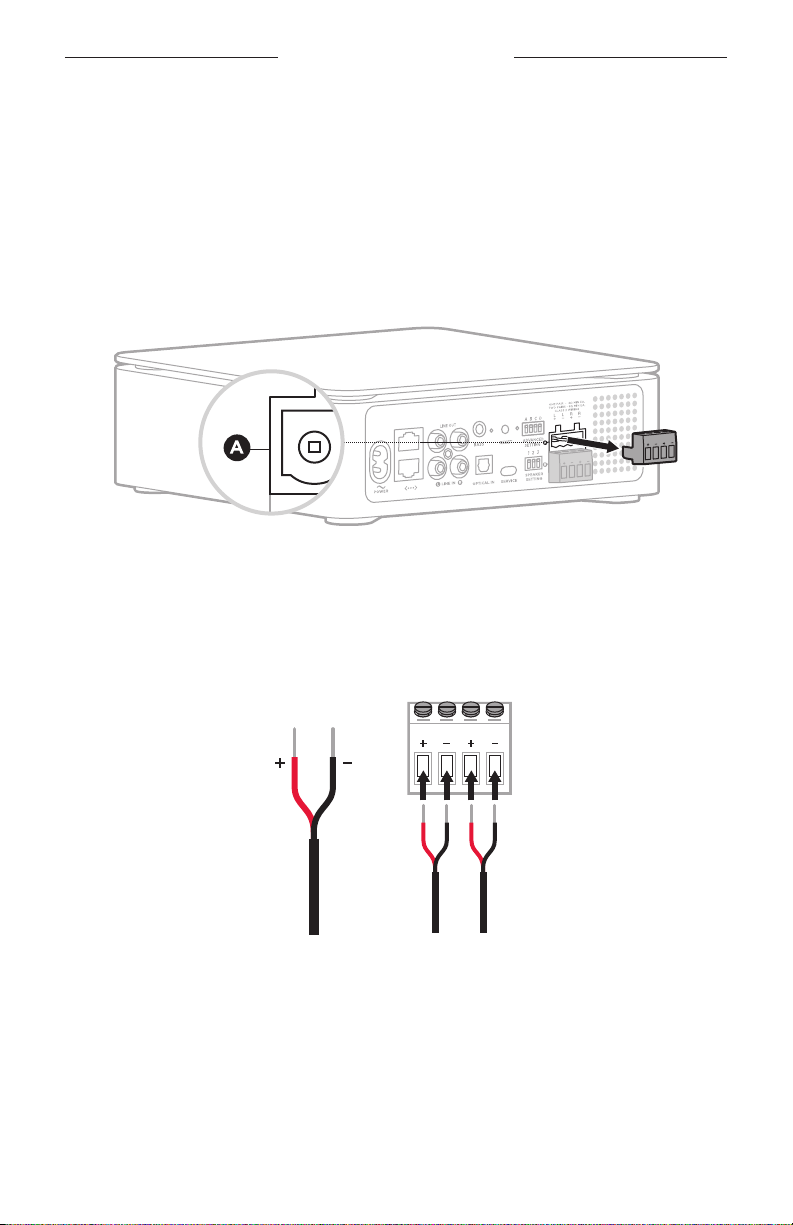

1. Quite el bloque terminal A del puerto SPEAKERS OUT.

L L R R

2. Conecte los cables del altavoz al bloque terminal A.

a. Enchufe el cable izquierdo marcado del altavoz en el terminal positivo L + y

elcable sin marca en el terminal negativo L –.

b. Enchufe el cable derecho marcado del altavoz en el terminal positivo R + y

elcable sin marca en el terminal negativo R –.

L L R R

L L R R

16 | ESP

CONECTAR ALTAVOCES

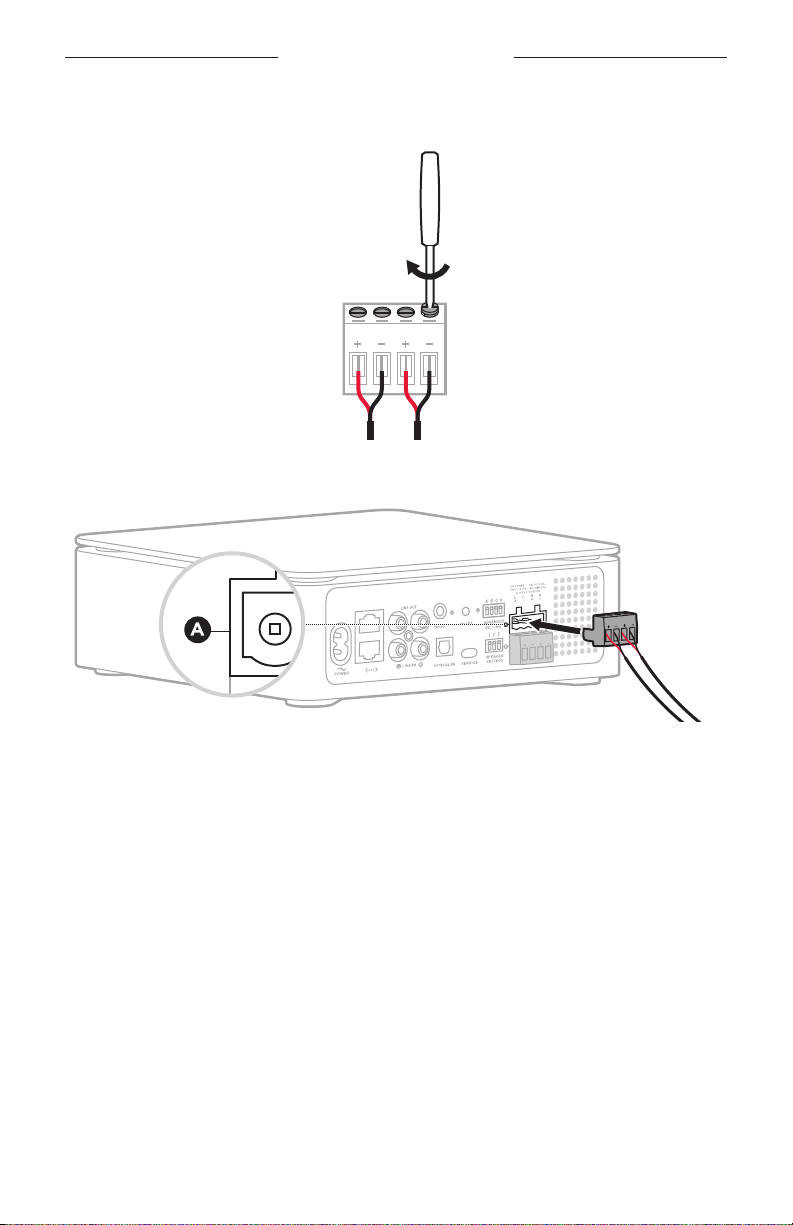

3. Con un pequeño destornillador de cabeza plana, ajuste los tornillos en los

terminales en dirección de las agujas del reloj para asegurar los cables.

L L R R

4. Vuelva a conectar el bloque terminal A en el puerto SPEAKERS OUT.

L L R R

L L R R

5. Conecte el otro extremo de los cables del altavoz a los altavoces.

Para obtener instrucciones, consulte la guía del usuario en línea del altavoz.

NOTA: Para proteger el cableado de los altavoces en las conexiones exteriores,

use material de sellado siliconado, como por ejemplo adhesivo RTV
(disponible en ferreterías).

17 | ESP

CONECTAR ALTAVOCES

L R R

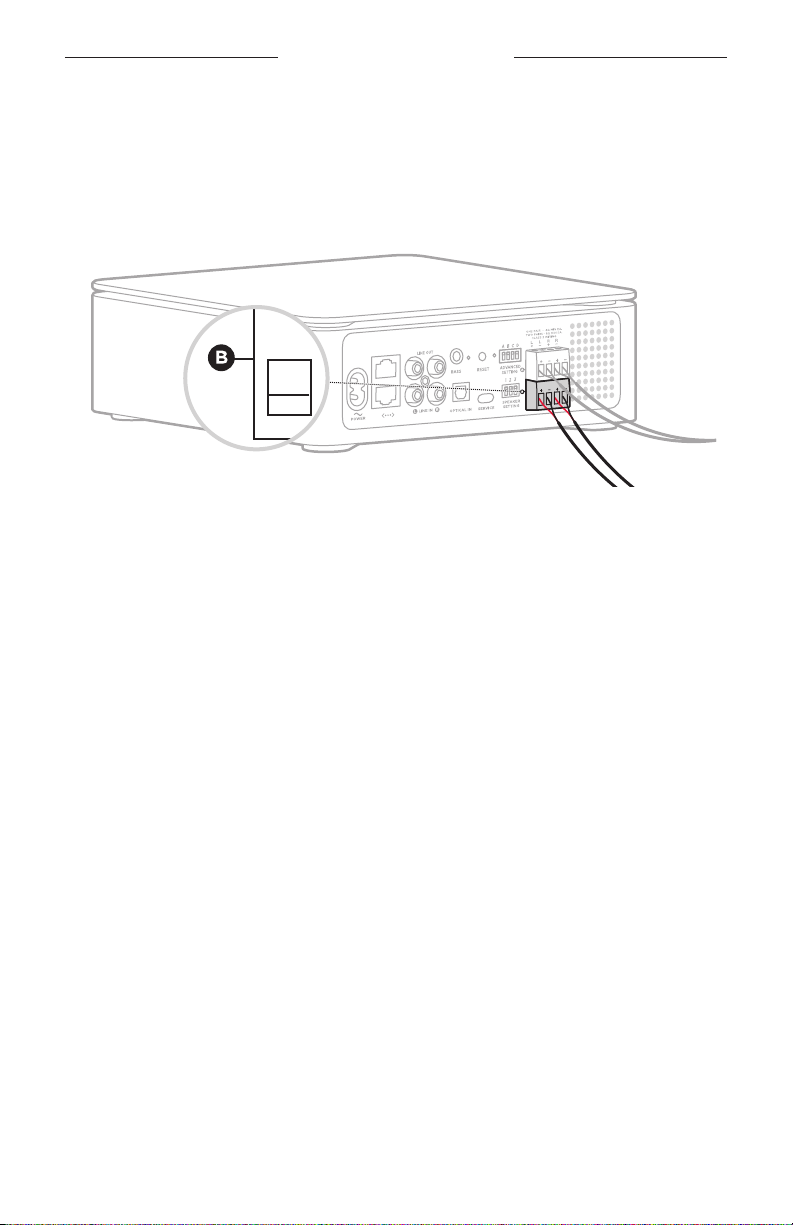

Conectar altavoces adicionales

Puede conectar al amplificador hasta dos pares de altavoces para disfrutar de un
sonido más completo.

Para conectar un segundo par de altavoces, repita los pasos en “Conectar altavoces”
en la página 16, usando el bloque terminal B.

L L R R

L L R R

NOTA: Para obtener la mejor calidad de sonido y un volumen equilibrado, si se conectan

dos pares de altavoces, deben ser del mismo modelo de altavoz, ya que se
aplicará la misma configuración de ecualización a ambos pares de altavoces.

18 | ESP

ENCENDIDO

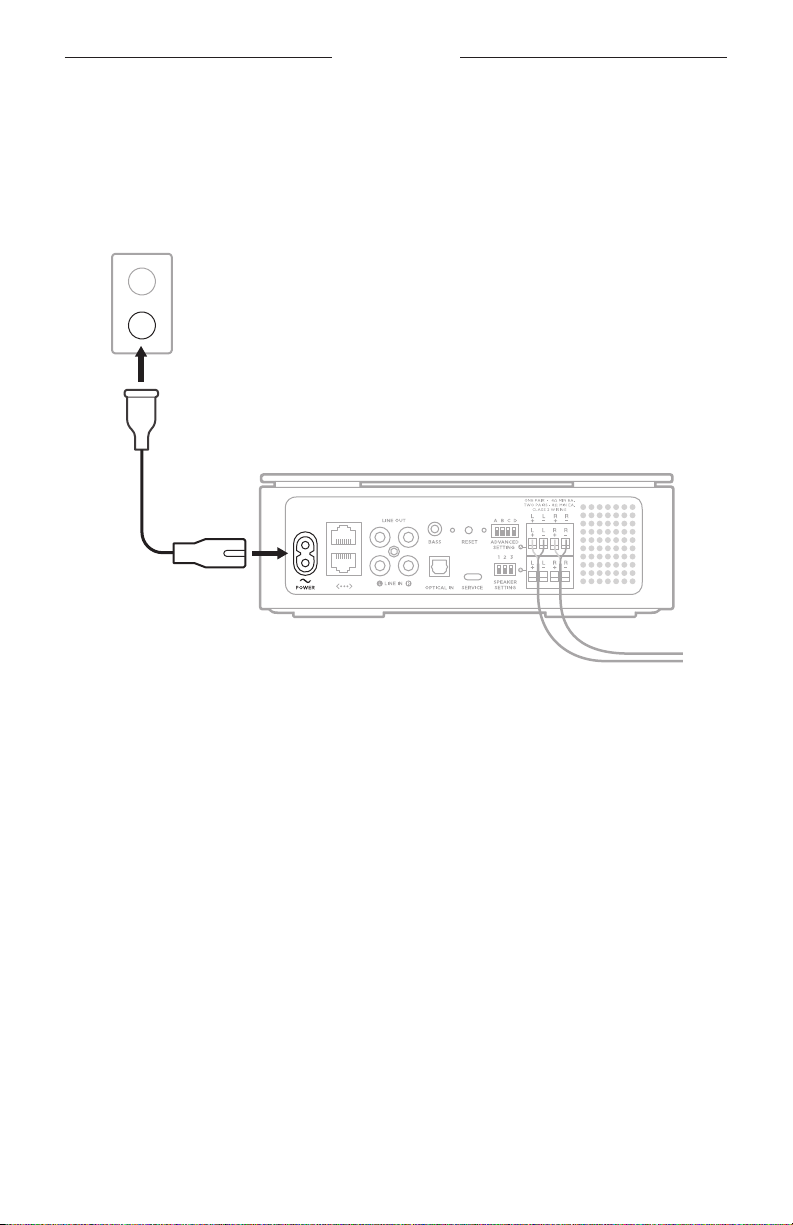

CONECTAR EL AMPLIFICADOR A LA CORRIENTE

1. Conecte el cable de corriente al puerto POWER en la parte posterior del

amplificador.

2. Enchufe el otro extremo del cable de corriente a una salida de CA (red eléctrica).

La luz en la parte posterior del amplificador parpadea lentamente de color ámbar.

NOTAS:

• Si se configuró el amplificador como Principal (predeterminado), la luz en la
parte posterior del amplificador se ilumina de color blanco.

• Si se configuró el amplificador como Secundario, la luz en la parte posterior del
amplificador se ilumina de color verde.

MODO DE ESPERA DE RED

El amplificador cambia al modo de espera de red cuando se detiene el audio y no se
presiona ningún botón por 20 minutos. Para activar el amplificador desde el modo
de espera de red, reproduzca o reanude el audio con la aplicación Bose Music en su
dispositivo móvil o vuelva a conectar una fuente Bluetooth.

19 | ESP

CONFIGURAR LA APLICACIÓN BOSE MUSIC

La aplicación Bose Music permite configurar y controlar el amplificador principal (vea la
página 22) desde cualquier dispositivo móvil, como un teléfono inteligente o tableta.

Con la aplicación, puede transmitir música, agregar servicios de música, buscar
estaciones de radio por Internet, definir y cambiar ajustes predefinidos, usar
elasistente de voz, controlar la configuración del amplificador principal y obtener
actualizaciones y nuevas funciones.

NOTA: Si ya ha creado una cuenta Bose Music para otro producto Bose, agregue

elamplificador a su cuenta existente (vea la página 21).

DESCARGAR LA APLICACIÓN BOSE MUSIC

1. En el dispositivo móvil, descargue la aplicación Bose Music.

BOSE MUSIC

2. Siga las instrucciones de la aplicación para configurar el amplificador.

20 | ESP

USUARIOS EXISTENTES DE LA APLICACIÓN BOSE MUSIC

AGREGAR EL AMPLIFICADOR PRINCIPAL A UNA CUENTA EXISTENTE

Para agregar el amplificador Bose Music Amplifier, abra la aplicación Bose Music y
agregue el amplificador.

NOTAS:

• Solo puede agregar un amplificador principal usando la aplicación Bose Music. Los
amplificadores secundarios no se muestran en su red ni en la aplicación Bose Music.

• Para reproducir el mismo audio en varios altavoces simultáneamente, puede
agrupar los amplificadores principales usando la aplicación Bose Music. Puede
acceder a esta opción en la página principal. Para obtener más información, visite:

support.Bose.com/BMAGroupingsupport.Bose.com/BMAGrouping

CONECTAR A UNA RED WI-FI DIFERENTE

Conecte a una red diferente si el nombre o la contraseña de la red cambió o si quiere
cambiar o agregar otra red.

1. Mantenga presionado el botón Reset por 5 segundos hasta que la luz en la parte

posterior del amplificador parpadee lentamente de color ámbar.

2. En el dispositivo móvil, abra la configuración de la Wi-Fi.

3. Seleccione Bose Music Amplifier.

4. Abra la aplicación Bose Music y siga las instrucciones de la aplicación.

21 | ESP

AMPLIFICADOR PRINCIPAL Y SECUNDARIO

El amplificador puede alimentar hasta dos pares de altavoces. Se puede configurar
como el amplificador principal (predeterminado) o como un amplificador secundario
(vea la página 27).

El amplificador principal se conecta a la red usando una conexión Wi-Fi o cable
Ethernet (no suministrado). Se puede controlar mediante la aplicación Bose Music,
eldispositivo móvil o el dispositivo con asistente de voz conectado a la red.

Un amplificador secundario se conecta al amplificador principal mediante un cable de
audio RCA y recibe la salida de audio del amplificador principal. Los amplificadores
secundarios reproducen el mismo audio que el amplificador principal, pero no se
muestran en la red, ni en la aplicación Bose Music ni en el dispositivo móvil y solo
pueden reproducir audio desde el puerto LINE IN.

Puede conectar hasta cuatro amplificadores secundarios al amplificador principal
para disfrutar de la mejor calidad de sonido. Los amplificadores se pueden configurar
según la ubicación o el tamaño de su entorno, la cantidad de altavoces que quiere
conectar o el lugar donde quiere reproducir audio.

NOTAS:

• Para obtener la mejor calidad de sonido y un volumen equilibrado, si se conecta un
amplificador secundario al amplificador principal, debe usar el mismo modelo de
altavoz y la misma cantidad de altavoces por amplificador.

• Dependiendo de su entorno, es posible conectar más de cuatro amplificadores
secundarios al amplificador principal sin afectar el rendimiento.

CASO DE USO 1

Controle hasta dos pares de altavoces en el mismo espacio, donde los altavoces
reproducen el mismo audio con poco o ningún retraso.

Altavoces

Red

22 | ESP

Wi-Fi

Ethernet

o

Principal

SPEAKERS OUT

Altavoces (opcionales)

AMPLIFICADORES PRINCIPAL Y SECUNDARIO

CASO DE USO 2

Controle varios pares de altavoces en un espacio más grande, donde todos los
altavoces se encienden y apagan simultáneamente y reproducen el mismo audio con
poco o ningún retraso.

Altavoces

Altavoces

Ethernet

de la

Wi-Fi

Red

SPEAKERS OUT

Altavoces (opcionales)

LINE OUT

LINE IN

Principal Secundario

SPEAKERS OUT

Altavoces (opcionales)

CASO DE USO 3

Controle varios sistemas (amplificador y altavoces) de forma independiente,
dondecada sistema reproduce un audio diferente.

Altavoces

SPEAKERS OUT

Altavoces (opcionales)

Red

Principal

Wi-Fi

SPEAKERS OUT

Altavoces

Altavoces (opcionales)

NOTAS:

Principal

• Los amplificadores principales también se pueden conectar a la red mediante un
cable Ethernet. (vea la página 24).

• Para obtener la mejor calidad de sonido y un volumen equilibrado, si se conectan
varios pares de altavoces, deben ser del mismo modelo de altavoz, ya que se
aplicará la misma configuración de ecualización a los altavoces.

• Para reproducir el mismo audio en todos los altavoces simultáneamente y poder
disfrutar de la mejor calidad de sonido, agrupe los amplificadores principales
usando la aplicación Bose Music. Puede acceder a esta opción en la página
principal. Para obtener más información, visite:

23 | ESP

support.Bose.com/BMAGroupingsupport.Bose.com/BMAGrouping

CONECTAR EL AMPLIFICADOR PRINCIPAL

Conecte el amplificador principal a la red usando la aplicación Bose Music o un cable
Ethernet (no suministrado).

CONECTAR USANDO LA APLICACIÓN BOSE MUSIC

Para conectar el amplificador principal a la red usando la aplicación Bose Music, vea la
página 20.

CONECTAR USANDO UN CABLE ETHERNET

NOTA: Si se conecta a la red mediante un cable Ethernet sin finalizar la configuración

usando la aplicación Bose Music, solo podrá reproducir audio desde una
fuente Bluetooth.

1. En el router, conecte un extremo de un cable Ethernet a un puerto Ethernet.

2. En el amplificador principal, conecte el otro extremo del cable a un puerto Ethernet.

Router

Amplificador principal

Conectar un amplificador principal adicional

Puede conectar un amplificador principal adicional directamente al router (vea
“Conectar usando un cable Ethernet”) o directamente al amplificador principal inicial.

1. En el amplificador principal, conecte un extremo de un cable Ethernet a un

puerto Ethernet.

2. En el amplificador principal adicional, conecte el otro extremo del cable a un

puerto Ethernet.

Amplificador principal

24 | ESP

Amplificador principal adicional

CONECTAR UN AMPLIFICADOR SECUNDARIO

CONECTAR UN AMPLIFICADOR SECUNDARIO

Puede conectar un amplificador secundario al amplificador principal o a otro
amplificador secundario usando un cable de audio RCA (no suministrado).

NOTA: Puede conectar hasta cuatro amplificadores secundarios al amplificador

principal para disfrutar de la mejor calidad de sonido. Dependiendo de
su entorno, es posible conectar amplificadores adicionales sin afectar
elrendimiento.

CONECTAR AL AMPLIFICADOR PRINCIPAL

1. En el amplificador principal, conecte el conector blanco del cable de audio al

puerto blanco LINE OUT y el conector rojo al puerto rojo LINE OUT.

2. En el amplificador secundario, conecte el otro conector blanco al puerto blanco

LINE IN y el conector rojo al puerto LINE IN.

Amplificador principal Amplificador secundario

Conectar un amplificador secundario adicional

1. En el amplificador secundario, conecte el conector blanco del cable de audio al

puerto blanco LINE OUT y el conector rojo al puerto rojo LINE OUT.

2. En el amplificador secundario adicional secundario, conecte el otro conector

blanco al puerto blanco LINE IN y el conector rojo al puerto LINE IN.

Amplificador secundario Amplificador secundario adicional

25 | ESP

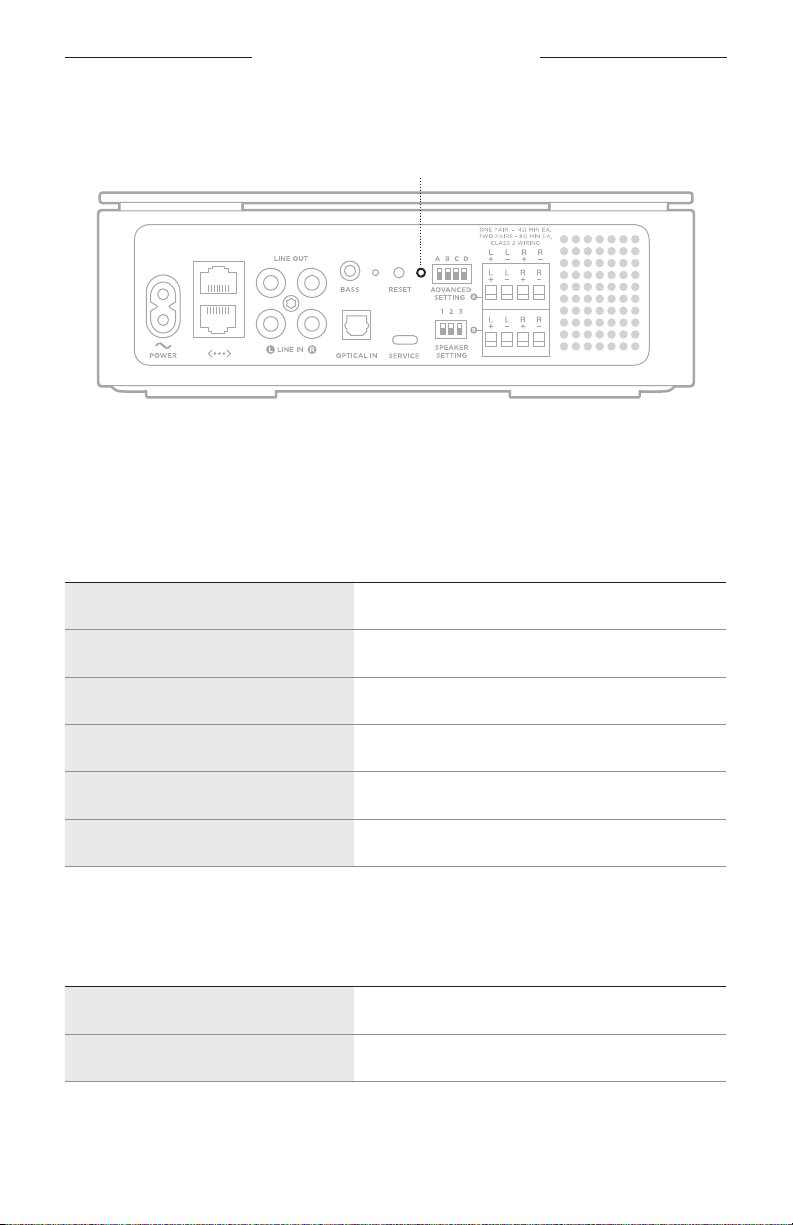

PUERTOS DEL AMPLIFICADOR

PUERTO DESCRIPCIÓN

POWER

al puerto y luego se enchufa a una salida de CA (red eléctrica) (vea la
página 19).

Permite conectar el amplificador principal a la red o conectar varios
amplificadores principales usando un cable Ethernet (no suministrado).
Vea la página 24.

Suministra corriente cuando se enchufa un cable de alimentación de CA

LINE OUT
LINE IN

BASS

OPTICAL IN

Permite conectar un amplificador secundario o una fuente externa
usando un cable de audio RCA (no suministrado). Vea la página 61.

Permite conectar un módulo de bajos Bose Bass Module usando un cable
de audio estéreo de 3,5 mm (no suministrado). Vea la página 40.

Permite reproducir audio digital de una fuente externa usando un cable
óptico (no suministrado). Vea la página 61.

SERVICE Puerto USB Type-C® para el servicio técnico.

SPEAKERS OUT Permite conectar hasta dos pares de altavoces (vea la página 18).

26 | ESP

CONFIGURACIÓN DEL AMPLIFICADOR Y DEL ALTAVOZ

CONFIGURACIÓN DEL AMPLIFICADOR Y DEL ALTAVOZ

CONFIGURACIÓN DEL AMPLIFICADOR

Los interruptores ADVANCED SETTING se configuran según las preferencias de
audio. Para configurar el amplificador, mueva hacia abajo el interruptor ADVANCED

SETTING adecuado.

MODO INTERRUPTOR POSICIÓN DESCRIPCIÓN

Configure el amplificador como principal.

NOTA: Los amplificadores principales se

Principal

Secundario

A – Hacia arriba

A – Hacia abajo

pueden conectar a la red usando la
aplicación Bose Music o un cable
Ethernet (no suministrado). Veala
página 24.

Configure el amplificador como secundario.

NOTAS:

• Los amplificadores secundarios se
conectan al amplificador principal (o a
otro amplificador secundario) mediante
un cable de audio RCA y reproducen
audio desde el amplificador principal en
elpuerto LINE IN.

• Los amplificadores secundarios no se
pueden conectar a la red y no aparecen en
la aplicación Bose Music.

No disponible

Estéreo

Mono

27 | ESP

B

C – Hacia arriba Configure la salida de audio a Estéreo.

C – Hacia abajo

Reservado para uso futuro.

Configure el salida de audio a Mono.
NOTA: La opción Mono es la mejor cuando

los altavoces están alejados.

CONFIGURACIÓN DEL AMPLIFICADOR Y DEL ALTAVOZ

MODO INTERRUPTOR POSICIÓN DESCRIPCIÓN

Controle el volumen usando la aplicación

Line out:
volumen
variable

Line out:
volumen fijo

D – Hacia arriba

D – Hacia abajo

Bose Music.
NOTA: Esta configuración se aplica al

audio LINE OUT del amplificador
principal y se oye por el amplificador
secundario.

Controle el volumen usando el dispositivo
conectado con control de volumen.

NOTAS:

• Cuando el volumen es fijo, no puede
controlar el volumen usando la aplicación
Bose Music.

• Esta configuración se aplica al
amplificador principal.

NOTAS:

• La posición predeterminada para todos los interruptores es hacia arriba.

• Se puede configurar cada interruptor por separado.

• Si se mueve un interruptor de ADVANCED SETTING mientras el amplificador está

encendido, se restablecerá el amplificador.

28 | ESP

CONFIGURACIÓN DEL AMPLIFICADOR Y DEL ALTAVOZ

CONFIGURACIÓN DEL ALTAVOZ

Puede definir una configuración de ecualización personalizada para los altavoces
Bose 251 Environmental Speakers o Bose Virtually Invisible 791. Para todos los otros
altavoces, se usa la configuración de ecualización predeterminada.

Para aplicar la configuración de ecualización personalizada a los altavoces Bose
251 Environmental Speakers o Bose Virtually Invisible 791, mueva hacia abajo
el interruptor SPEAKER SETTING adecuado. Para definir la configuración de
ecualización predeterminada a todos los otros altavoces, deje todos los interruptores
hacia arriba.

PRODUCTO INTERRUPTOR POSICIÓN

Altavoces Bose 251 Environmental
Speakers

Altavoces Bose Virtually Invisible 791

Todos los otros altavoces

1– Hacia
abajo

1 – Hacia
arriba

1 – Hacia
arriba

2 – Hacia
arriba

2– Hacia
abajo

2 – Hacia
arriba

3 – Hacia
arriba

3 – Hacia
arriba

3 – Hacia
arriba

NOTA:

• La posición predeterminada para todos los interruptores es hacia arriba.

• Si se usa cualquier combinación diferente a la que se muestra en la tabla más arriba,
se implementará la configuración de ecualización predeterminada.

29 | ESP

USAR EL ASISTENTE DE VOZ

ASISTENTE DE GOOGLE

El amplificador es compatible con un dispositivo habilitado para el Asistente de
Google conectado a la red. Controle el amplificador usando solo su voz con Google.

Comience diciendo “Hey Google” y haga su pedido para <nombre del amplificador>.
Por ejemplo, intente reproducir su música favorita. Simplemente diga “Hey Google,
reproduce la playlist Mi sesión de gimnasia en el salón”.

NOTAS:

• Asegúrese de que usa el nombre del amplificador que le asignó en la aplicación
Bose Music. Si varios amplificadores tienen el mismo nombre, use el nombre
asignado en la aplicación Asistente de Google o cambie el nombre en la aplicación
Bose Music.

• El Asistente de Google no está disponible en todos los idiomas y países.

• Para obtener más información sobre lo que el Asistente de Google puede hacer,
visite:

https://support.google.com/assistanthttps://support.google.com/assistant

AMAZON ALEXA

Si tiene otro dispositivo con Alexa Built-In conectado a la red, puede controlar
elamplificador desde ese dispositivo con comandos de voz. Para configurar el control
de voz, active la función y vincule su cuenta de Alexa a su cuenta Bose. Luego,
simplemente pídale a Alexa que reproduzca música.

Comience diciendo “Alexa” y haga su pedido para <nombre del amplificador>.
Porejemplo, intente reproducir su música favorita. Simplemente diga “Alexa,
reproduce la playlist Mi sesión de gimnasia en el salón”.

NOTAS:

• Asegúrese de que usa el nombre del amplificador que le asignó en la aplicación
Bose Music. Si varios amplificadores tienen el mismo nombre, use el nombre
asignado en la aplicación Alexa o cambie el nombre en la aplicación Bose Music.

• Alexa no está disponible en todos los idiomas y países.

• Para más información sobre las funciones de Alexa, visite:

https://www.amazon.com/usealexahttps://www.amazon.com/usealexa

30 | ESP

TRANSMITIR AUDIO CON CHROMECAST

El amplificador viene con Chromecast built-in. Con Chromecast built-in,
puedetransmitir audio desde aplicaciones compatibles con solo tocar el botón Cast.

NOTAS:

• Para usar Chromecast built-in, debe tener una conexión Wi-Fi.

• Periódicamente, se agrega el soporte para nuevas aplicaciones.

Su teléfono es el control remoto

• Simplemente toque el botón Cast de sus aplicaciones conocidas y favoritas. No se
requieren nuevos inicios de sesión ni descargas.

• Use su teléfono para buscar, reproducir, pausar y subir el volumen desde cualquier
lugar de la casa.

• Mientras está escuchando música, puede seguir usando su teléfono para otras
cosas: desplazarse por las redes sociales, enviar un mensaje de texto e incluso
aceptar llamadas.

• Disfrute de la música en toda la casa cuando usa la transmisión en varias
habitaciones con amplificadores con Chromecast.

Entretenimiento ilimitado, según sus necesidades

Puede disfrutar de millones de canciones de los servicios de música populares como
Pandora, Spotify y TuneIn.

Para activar Chromecast built-in, use la aplicación Bose Music. Puede acceder a esta
opción en el menú de configuración.

31 | ESP

TRANSMITIR AUDIO CON AIRPLAY

El amplificador puede reproducir audio de AirPlay 2, que le permite rápidamente
transmitir audio desde su dispositivo Apple al altavoz.

NOTAS:

• Para usar AirPlay 2, necesita un dispositivo Apple con iOS 11.4 o posterior.

• El dispositivo Apple y el amplificador deben estar conectados en la misma red Wi-Fi.

• Para más información sobre AirPlay, visite: https://www.apple.com/airplayhttps://www.apple.com/airplay

TRANSMITIR AUDIO DESDE EL CENTRO DE CONTROL

1. En el dispositivo Apple abra el Centro de control.

2. Toque y mantenga presionado la tarjeta de audio en la esquina superior derecha

de la pantalla y luego toque el icono de AirPlay A.

3. Seleccione el amplificador.

TRANSMITIR AUDIO DESDE UNA APLICACIÓN

1. Abra la aplicación de música (como Apple Music) y seleccione una pista para

reproducir.

2. Toque A.

3. Seleccione el amplificador.

32 | ESP

PERSONALIZAR LOS AJUSTES PREDEFINIDOS

Puede personalizar seis ajustes predefinidos de sus servicios favoritos de transmisión
de música; estaciones, listas de reproducción, artistas, álbumes o canciones de su
biblioteca de música. Puede acceder a su música en cualquier momento con solo
presionar un botón en la aplicación Bose Music.

NOTA: No puede configurar ajustes predefinidos cuando la fuente es una conexión

Bluetooth.

DEFINIR UN AJUSTE PREDEFINIDO

1. Transmita música con la aplicación.

2. Mientras se reproduce música, mantenga presionado un ajuste predefinido en la

aplicación.

REPRODUCIR UN AJUSTE PREDEFINIDO

Una vez que personalice los ajustes predefinidos, presione un ajuste predefinido en la
aplicación Bose Music.

33 | ESP

CONEXIONES BLUETOOTH

CONECTAR EL DISPOSITIVO MÓVIL

1. Presione el botón Bluetooth l en la parte delantera del amplificador principal.

La luz en la parte delantera del amplificador parpadea lentamente de color azul.

2. En el dispositivo móvil, active la función Bluetooth.

NOTA: El menú Bluetooth se encuentra normalmente en el menú de configuración.

3. Seleccione el amplificador de la lista de dispositivos.

NOTA: Busque el nombre que le asignó al amplificador en la aplicación

BoseMusic. Si no le asignó un nombre, aparece el nombre predefinido.

Bose Music Amplier

Una vez conectado, la luz en la parte delantera del amplificador se ilumina de color
azul y luego se atenúa de color negro. El nombre del amplificador aparece en la
lista de dispositivos del dispositivo móvil.

34 | ESP

CONEXIONES BLUETOOTH

DESCONECTAR UN DISPOSITIVO MÓVIL

Use la aplicación Bose Music para desconectar el dispositivo móvil.

SUGERENCIA: También puede usar la configuración Bluetooth en el dispositivo móvil.

Al desactivar la función Bluetooth se desconectan todos los demás
dispositivos.

VOLVER A CONECTAR UN DISPOSITIVO MÓVIL

Presione el botón Bluetooth l.

El amplificador intenta conectarse con los últimos dispositivos que se conectaron.

NOTAS:

• Asegúrese de que la función Bluetooth está activada en el dispositivo móvil.

• El dispositivo debe estar dentro del rango de 9 m y encendido.

CONECTAR OTRO DISPOSITIVO MÓVIL

Puede guardar hasta ocho dispositivos en la lista de dispositivos del amplificador.

NOTA: Puede reproducir audio solo de un dispositivo a la vez.

1. Mantenga presionado l hasta que la luz en la parte delantera del amplificador

parpadee lentamente de color azul.

2. En el dispositivo móvil, seleccione el amplificador de la lista de dispositivos.

NOTA: Asegúrese de que la función Bluetooth está activada en el dispositivo móvil.

BORRAR LA LISTA DE DISPOSITIVOS DEL AMPLIFICADOR

1. Mantenga presionado l por 10 segundos hasta que la luz en la parte delantera del

amplificador parpadee de color azul 3 veces.

2. Elimine el amplificador de la lista Bluetooth del dispositivo.

Se eliminan todos los dispositivos. El amplificador está listo para conectar (vea la
página 34).

35 | ESP

ESTADO DEL AMPLIFICADOR

ESTADO DE BLUETOOTH Y ERRORES

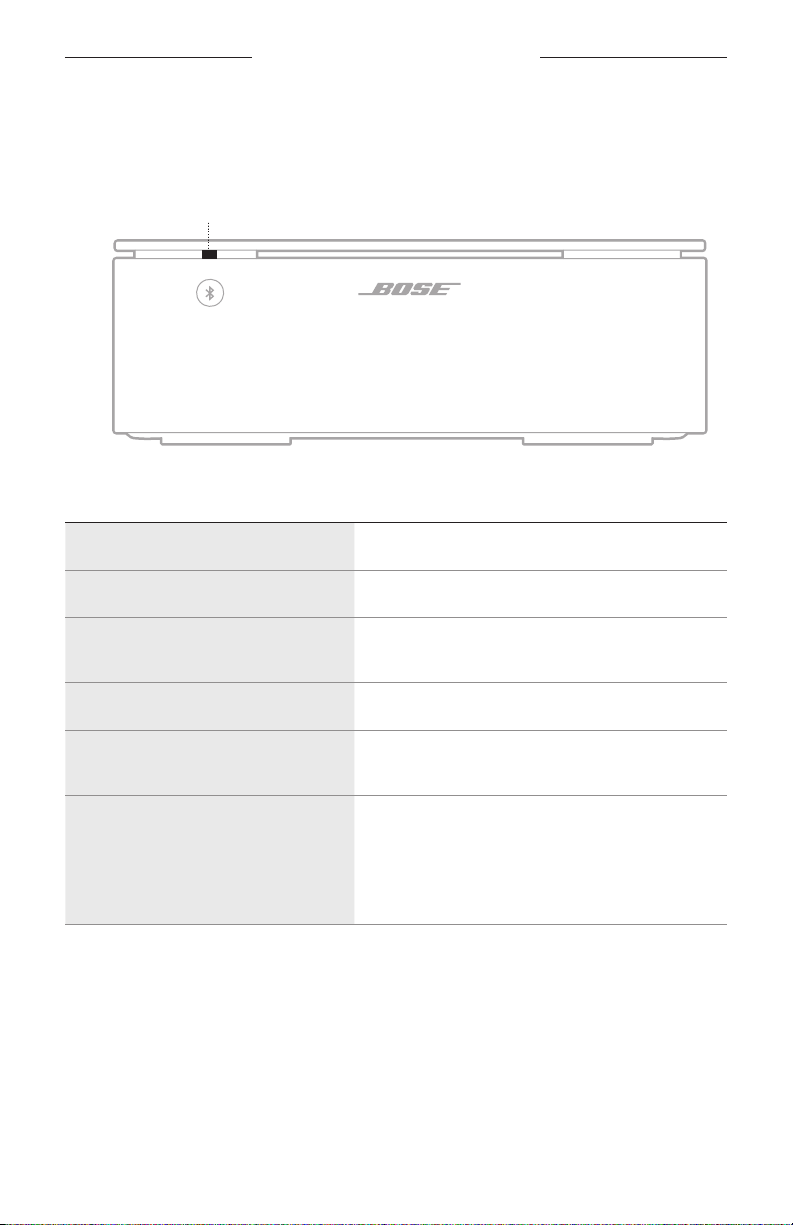

La luz en la parte delantera del amplificador muestra el estado de la conexión
Bluetooth del dispositivo móvil y las alertas de error.

Estado de Bluetooth y errores

ACTIVIDAD DE LAS LUCES ESTADO DEL SISTEMA

Parpadea lentamente de color azul Listo para conectar a un dispositivo móvil

Azul intermitente Conectando a un dispositivo móvil

Color azul y luego se atenúa de
colornegro

Parpadea 3 veces de color azul Se borró la lista de dispositivos

Parpadea de color azul y rojo por
3segundos

Color rojo

36 | ESP

Conectado un dispositivo móvil

La conexión Bluetooth está desactivada
(secundario)

Error crítico (hardware) – póngase en contacto con
el servicio al cliente de Bose

NOTA: Las luces en la parte delantera y posterior

del amplificador se iluminan de color rojo
simultáneamente.

ESTADO DEL AMPLIFICADOR

La luz en la parte posterior del amplificador muestra el estado de la Wi-Fi, la corriente
y del sistema.

Wi-Fi, corriente y estado del sistema

ESTADO DE LA WI-FI Y DE LA CORRIENTE

Amplificador principal

Muestra el estado de la Wi-Fi y de la corriente del amplificador principal.

ACTIVIDAD DE LAS LUCES ESTADO DEL SISTEMA

Parpadea lentamente de color blanco Encendiendo

Color blanco Encendido

Parpadea lentamente de color ámbar Listo para la configuración Wi-Fi

Color ámbar Configuración de la Wi-Fi en curso

Parpadea lentamente de color blanco Conectando a la Wi-Fi

Color blanco Conectado a la Wi-Fi

Amplificador secundario

Muestra el estado de la corriente del amplificador secundario.

ACTIVIDAD DE LAS LUCES ESTADO DEL SISTEMA

Parpadea lentamente de color verde Encendiendo

Color verde Encendido

37 | ESP

ESTADO DEL AMPLIFICADOR

ESTADO DE ACTUALIZACIÓN, RESTABLECIMIENTO
YERRORES

Muestra el estado de las actualizaciones de software, restablecimientos y alertas
deerrores.

ACTIVIDAD DE LAS LUCES ESTADO DEL SISTEMA

Blanco intermitente Instalando actualización

Color blanco Actualización completada

Parpadea 3 veces de color rojo Restablecimiento completado

Color ámbar

Parpadea de color ámbar 4 veces

Color rojo

Error de la Wi-Fi (principal) – póngase en contacto
con el servicio al cliente de Bose

Error no crítico (error de conexión de red o error
de fuente)

Error crítico (hardware) – póngase en contacto con
el servicio al cliente de Bose

NOTA: Las luces en la parte delantera y posterior

del amplificador se iluminan de color rojo
simultáneamente.

38 | ESP

ESTADO DEL AMPLIFICADOR

FUNCIONES AVANZADAS

DESACTIVAR/ACTIVAR LA FUNCIONALIDAD WI-FI

Inserte un clip para papel delgado en el orificio en la parte posterior del amplificador
y mantenga presionado durante 2 segundos hasta que la luz en la parte posterior del
amplificador parpadee de color blanco 3 veces.

NOTA: Si desactiva/activa la funcionalidad Wi-Fi también desactiva/activa la

función Bluetooth.

PROTECCIÓN DE SOBRECARGA

La función de protección de sobrecarga del amplificador automáticamente reduce la
salida de corriente máxima para evitar que el amplificador se recaliente. Esto puede
ocurrir cuando el amplificador reproduce a un volumen alto por un largo periodo de
tiempo o si se instala en una ubicación con poca ventilación. La máxima salida se
restablece automáticamente cuando el amplificador se enfría.

39 | ESP

CONECTAR PRODUCTOS BOSE

CONECTAR UN MÓDULO BOSE BASS MODULE

Conecte el módulo de bajos Bose Bass Module al amplificador usando un cable de
audio estéreo de 3,5 mm (no suministrado).

NOTAS:

• El cable de audio de 3,5 mm debe ser estéreo y blindado.

• Si no tiene un cable de audio de 3,5 mm, visite Bose.com/BM500Bose.com/BM500 o

Bose.com/BM700Bose.com/BM700 para adquirir un cable de 4,5 m. También puede adquirir esta

parte en su tienda local de electrónica.

1. En el amplificador, conecte un extremo de un cable 3,5 mm al puerto BASS.

2. Conecte el otro extremo del cable al puerto BASS IN en el módulo de bajos.

Bose Bass Module 500

Bose Bass Module 700

NOTA: Para más información sobre el módulo de bajos, consulte la guía del usuario

del módulo de bajos. Visite:

Bose Bass Module 700:

Bose.com/BM700Bose.com/BM700

Bose Bass Module 500: Bose.com/BM500Bose.com/BM500

40 | ESP

ESTADO DEL AMPLIFICADOR

CONECTAR PRODUCTOS BOSE

CONECTAR UN ALTAVOZ BOSE SOUNDLINK BLUETOOTH O AURICULARES BOSE USANDO LA TECNOLOGÍA SIMPLESYNC™

Con la tecnología Bose SimpleSync™, puede conectar ciertos altavoces Bose
SoundLink Bluetooth o auriculares Bose al amplificador para disfrutar de una nueva
manera de escuchar música y ver películas.

Ventajas

Una experiencia personal de audio: Mire la TV o escuche música sin molestar a
nadie conectando los auriculares Bose al amplificador. Use los controles de volumen
independientes en cada producto para bajar el volumen o silenciar el amplificador
mientras mantiene el volumen de los auriculares tan alto como desee.

Otra habitación con audio: Escuche la misma canción en dos habitaciones diferentes
al mismo tiempo conectando el altavoz Bose SoundLink Bluetooth al amplificador.

NOTAS:

• La tecnología SimpleSync™ tiene un alcance Bluetooth de hasta 9 metros.
Lasparedes y los materiales de construcción pueden afectar la recepción.
Dependiendo del entorno, el alcance puede ser mayor.

• No puede escuchar audio usando una fuente Bluetooth cuando está usando la
tecnología SimpleSync™.

Productos compatibles

Puede conectar la mayoría de los altavoces Bose SoundLink Bluetooth al amplificador
así como auriculares Bose.

Los productos populares compatibles incluyen:

• Altavoz Bluetooth Bose SoundLink Revolve+

• Altavoz Bose SoundLink Mini Bluetooth

• Altavoz Bose SoundLink Color Bluetooth

• Bose Noise Cancelling Headphones 700

• Auriculares inalámbricos Bose QuietComfort 35

Se agregan nuevos productos periódicamente. Para obtener una lista completa y más
información, visite:

41 | ESP

worldwide.Bose.com/Support/Groupsworldwide.Bose.com/Support/Groups

ESTADO DEL AMPLIFICADOR

CONECTAR PRODUCTOS BOSE

Conectar usando la aplicación Bose Music

Para conectar el altavoz Bose SoundLink Bluetooth o los auriculares Bose al
amplificador, use la aplicación Bose Music. Para obtener más información, visite:

worldwide.Bose.com/Support/Groupsworldwide.Bose.com/Support/Groups

NOTAS:

• Compruebe que el producto que está conectando esté encendido, dentro de 9m
del amplificador y listo para conectar a otro dispositivo. Para más información,
consulte la guía del usuario del producto.

• Solo puede conectar al amplificador un producto a la vez.

VOLVER A CONECTAR UN ALTAVOZ BOSE SOUNDLINK BLUETOOTH O AURICULARES BOSE

Encienda el altavoz Bose SoundLink Bluetooth o los auriculares Bose.

El altavoz o los auriculares intentan conectarse con el dispositivo Bluetooth más
recientemente conectado, incluyendo el amplificador.

NOTAS:

• El amplificador debe estar dentro del rango de alcance (9 m) y encendido.

• Si el altavoz no se conecta, vea “El amplificador no se reconecta a un altavoz
BoseSoundLink Bluetooth previamente conectado” en la página 50.

• Si los auriculares no se conectan, vea “El amplificador no se reconecta a los
auriculares Bose previamente conectados” en la página 50.

42 | ESP

CUIDADO Y MANTENIMIENTO

CUIDADO Y MANTENIMIENTO

ACTUALIZAR AL AMPLIFICADOR

Amplificador principal

El amplificador principal se actualiza automáticamente cuando se conecta a la
aplicación Bose Music y a la red Wi-Fi.

Amplificador secundario

1. Mueva el interruptor A hacia arriba para configurarlo a un amplificador principal.

2. Agregue el amplificador a la aplicación Bose Music (vea la página 24).

El amplificador se actualiza automáticamente. Cuando se completa la actualización,
la luz en la parte posterior del amplificador se ilumina de color blanco.

3. Mueva el interruptor A hacia abajo para revertirlo a un amplificador secundario.

LIMPIAR EL AMPLIFICADOR

Limpie la superficie del amplificador con un paño suave y seco.

Use el accesorio de cepillo de una aspiradora para limpiar áreas de difícil acceso.

PRECAUCIONES:

• Desconecte el cable de corriente de la fuente de alimentación de CA (red eléctrica)
antes de proceder con la limpieza.

• NO use rociadores cerca del amplificador. No use disolventes, productos químicos ni
soluciones de limpieza que contengan alcohol, amoníaco o abrasivos.

• NO permita que se derramen líquidos en las aberturas.

REPUESTOS Y ACCESORIOS

Los repuestos y accesorios se pueden pedir al Servicio de atención al cliente de Bose.

Visite:

support.Bose.com/BMAsupport.Bose.com/BMA

GARANTÍA LIMITADA

El amplificador está cubierto por una garantía limitada. Visite nuestro sitio Web en

worldwide.Bose.com/Warrantyworldwide.Bose.com/Warranty para obtener más detalles sobre la garantía limitada.

Para registrar el producto, visite
obtener instrucciones. Si no lo registra, no afectará sus derechos de garantía limitada.

43 | ESP

worldwide.Bose.com/ProductRegistrationworldwide.Bose.com/ProductRegistration para

INFORMACIÓN TÉCNICA

ESPECIFICACIÓN VALOR

Dimensiones
(aproximadamente)

Peso (solo
amplificador)

Clasificación de
potencia

Sensibilidad de
laentrada

Relación señal/audio
(S/N)

Potencia de salida
(promedio continuo)

Rango de temperatura

11

8

/44 pulg. de ancho x 8 11/44 pulg. de profundidad x 2 11/44 pulg. de alto

(21 cm x 21 cm x 7,3 cm)

2186 g (4,8 lb)

100-240 V

50/60 Hz, 240 W

Entradas RCA: 2 Vrms

>100 dB

Mínimo de 125 W/canal en 8 ohmios, de 20 Hz a 20 kHz, con no más
de 0,1% THD

0° C a 35° C
NOTA: Dependiendo de su entorno, es posible el funcionamiento

fuera del rango de temperatura recomendado sin afectar
elrendimiento.

44 | ESP

SOLUCIÓN DE PROBLEMAS

INTENTE PRIMERO CON ESTAS SOLUCIONES

Si tiene problemas con el amplificador:

• Asegúrese de que el amplificador esté conectado a una salida de CA (red eléctrica)
activa.

• Asegure todos los cables y los cables del altavoz.

• Compruebe el estado del amplificador (vea la página 36).

• Aleje el amplificador y el dispositivo móvil de posibles interferencias (routers
inalámbricos, teléfonos inalámbricos, televisores, microondas, etc.).

• Mueva el amplificador dentro del rango recomendado de su router inalámbrico o
dispositivo móvil para un correcto funcionamiento.

• Consulte la guía del usuario del altavoz.

OTRAS SOLUCIONES

Si no pudo resolver el problema, consulte la siguiente tabla para identificar síntomas
y soluciones a problemas frecuentes. Si no puede solucionar el problema, póngase en
contacto con el servicio de atención al cliente de Bose.

Visite:

worldwide.Bose.com/contactworldwide.Bose.com/contact

SÍNTOMA SOLUCIÓN

Asegúrese de que el amplificador esté configurado a Principal (vea la
página 27).

Seleccione el nombre y la contraseña de red correctos.

Conecte el dispositivo móvil y el amplificador a la misma red Wi-Fi.

Active la Wi-Fi en el dispositivo móvil que está usando para configurar .

No se puede
completar la
configuración de
la red

45 | ESP

Cambie el explorador predeterminado en el dispositivo móvil.

Cierre otras aplicaciones que estén abiertas.

Reinicie el dispositivo móvil y el router.

Coloque el amplificador dentro del alcance del router.

Restablezca el amplificador (vea la página 51).

Si el router es compatible con las dos bandas 2,4 GHz y 5 GHz, verifique que
el dispositivo móvil y el amplificador estén conectados a la misma banda.

Desinstale la aplicación Bose Music, restablezca el amplificador (vea la
página 51) y reinicie la configuración.

SOLUCIÓN DE PROBLEMAS

SÍNTOMA SOLUCIÓN

Asegúrese de que el amplificador esté configurado a Principal (vea la
página 27).

Si el amplificador está configurado a Principal y hay un dispositivo
conectado a un puerto Ethernet, asegúrese de que sea otro amplificador
Bose Music Amplifier.

En la aplicación Bose Music, seleccione el nombre correcto de la red y
escriba la contraseña de la red (distingue mayúsculas de minúsculas).

Asegúrese de que el amplificador y el dispositivo móvil estén conectados a
la misma red Wi-Fi.

Active la Wi-Fi en el dispositivo móvil que está usando para configurar.

Cierre las otras aplicaciones abiertas en el dispositivo móvil.

Si se conectan varios amplificadores por cable, reduzca el número de
amplificadores conectados.

No se puede
conectar a la red

Conecte el amplificador principal a la red con un cable Ethernet (vea la
página 24).

Si está conectado a la red con un cable Ethernet:

• Compruebe el cable (vea la página 24).

• Use un cable USB diferente (vea la página 24).

Si la información de la red cambió, vea la página 21.

Reinicie el dispositivo móvil y el router.

Si el router es compatible con las dos bandas 2,4 GHz y 5 GHz, verifique
que el dispositivo (móvil o computadora) y el amplificador están
conectados a la misma banda.

NOTA: Asigne un nombre exclusivo a cada banda para asegurarse de que

se está conectando a la banda correcta.

Reinicie el router.

Si se conecta a una red diferente y la aplicación no le indica que debe
configurarla, vaya a la pantalla principal y agregue el amplificador.

Asegúrese de que el dispositivo móvil sea compatible con la aplicación

La aplicación Bose
Music no funciona en
un dispositivo móvil

Bose Music y cumple con los requisitos mínimos del sistema. Para más
información, consulte la tienda de aplicaciones en su dispositivo móvil.

Desinstale la aplicación Bose Music del dispositivo móvil y vuelva a instalar
la aplicación (vea la página 20).

46 | ESP

SOLUCIÓN DE PROBLEMAS

SÍNTOMA SOLUCIÓN

Si hay conectados dos pares de altavoces, use el mismo modelo de altavoz.

Asegúrese de que los altavoces sean compatibles: un par de altavoces
requiere un mínimo de 4 ohmios cada uno y dos pares de altavoces
requieren un mínimo de 8 ohmios cada uno.

Use la aplicación Bose Music para agrupar los amplificadores principales
(vea la página 21).

El audio es deficiente
o distorsionado

Si el amplificador está conectado a una fuente externa con un cable de
audio RCA o un cable óptico, asegúrese de que está configurado usando la
aplicación Bose Music (vea la página 20).

Si está conectado con un cable Ethernet o un cable de audio RCA:

• Reduzca el número de amplificadores conectados.

• Compruebe el cable Ethernet (vea la página 24) o el cable de audio
RCA (vea la página 25).

• Use una cable Ethernet diferente (vea la página 24) o el cable de
audio RCA (vea la página 25).

Si el amplificador está configurado a Principal y hay un dispositivo
conectado a un puerto Ethernet, asegúrese de que sea otro amplificador
Bose Music Amplifier.

Inserte firmemente los cables del altavoz en los terminales de la parte
trasera de los altavoces en el panel de conectores del amplificador. Confirme
que no haya ningún cable tocando los terminales (vea la página 16).

Intermitente o no
hay audio

Asegúrese de que la fuente de música externa esté firmemente conectada
a las entradas analógicas (roja y blanca) u ópticas.

Detenga otras aplicaciones de transmisión de audio o video.

Restaure el audio o suba el volumen del amplificador y del dispositivo móvil.

Desenchufe el cable de corriente, vuelva a enchufarlo después de 1 minuto.

Reinicie el dispositivo móvil y el router.

Compruebe que el volumen no esté silenciado o demasiado bajo.

Mantenga el amplificador alejado de objetos metálicos, de otros componentes

Interferencia (audio
distorsionado)

de audio/video y de fuentes de calor directo (vea la página 14).

Cambie el canal o la banda del router. Consulte la guía del usuario del router.

Conecte el amplificador principal con un cable Ethernet (vea la página 24).

Asegúrese de que los cables del altavoz estén conectados correctamente
(vea la página 16).

Los altavoces no
reproducen sonido

Desconecte el suministro de CA del amplificador por 3 minutos. Vuelva a
conectar la corriente al amplificador (vea la página 19).

Reproduzca contenido usando la aplicación Bose Music.

47 | ESP

SOLUCIÓN DE PROBLEMAS

SÍNTOMA SOLUCIÓN

Asegúrese de que los cables del altavoz estén en buenas condiciones.

Desconecte el cable del altavoz que funciona y conéctelo al altavoz que
no funciona. Si el altavoz no funciona, es posible que el problema sea

Un altavoz no
reproduce sonido

elaltavoz y no el cable del altavoz.

Desconecte el cable de altavoz del conector del bloque terminal. Conéctelo
al otro conector del bloque terminal. Si el altavoz funciona, es posible que
el problema sea el cable del otro altavoz. Reemplace el cable de altavoz.
Siel altavoz no funciona, es posible que el problema se encuentre en
elcanal del amplificador.

Los canales estéreo
derecho e izquierdo
se oyen en los
altavoces incorrectos

Los bajos y agudos
son débiles

No se puede
conectar al
dispositivo móvil
usando una
conexión Bluetooth

No se puede
reproducir audio

Bluetooth

Asegúrese de que los cables del altavoz estén conectados correctamente
(vea la página 16).

Asegúrese de que los cables analógicos rojo y blanco estén correctamente
conectados, rojo con rojo y blanco con blanco en el amplificador y en la
fuente de música externa.

Asegúrese de que los cables del altavoz estén conectados correctamente
(vea la página 16). Si no lo están, podrían estar reproduciendo
desfasados.

Asegúrese de que los altavoces sean compatibles: un par de altavoces
requiere un mínimo de 4 ohmios cada uno y dos pares de altavoces
requieren un mínimo de 8 ohmios cada uno.

Asegúrese de que el software del amplificador está actualizado en la
aplicación Bose Music.

Ajuste el nivel de los bajos o agudos usando la aplicación Bose Music.

Asegúrese de que el amplificador esté configurado a Principal (vea la
página 27).

Desactive la función de Bluetooth en el dispositivo móvil y vuelva a
activarla. Elimine el amplificador de la lista Bluetooth. Vuelva a conectarlo
(vea la página 34).

Asegúrese de que está usando un dispositivo móvil compatible con Bluetooth.

Asegúrese de que se encuentra dentro de los 9 m del amplificador y de que
no haya grandes obstrucciones de metal interfiriendo.

Elimine el amplificador de la lista Bluetooth del dispositivo móvil. Vuelva a
conectarlo (vea la página 34).

Configure primero la aplicación Bose Music y luego realice todas las
actualizaciones.

Conecte un dispositivo móvil diferente (vea la página 35).

Borre la lista de dispositivos del amplificador (vea la página 35). Vuelva
a conectarlo (vea la página 34).

48 | ESP

SOLUCIÓN DE PROBLEMAS

SÍNTOMA SOLUCIÓN

Asegúrese de que el amplificador esté encendido y dentro del rango (veala
página 19).

Asegúrese de que el dispositivo Apple y el amplificador están conectados a

No se puede
transmitir audio
usando AirPlay

la misma red Wi-Fi.

Actualice su dispositivo Apple.

Asegúrese de que el amplificador está actualizado (vea la página 43).

Si no puede encontrar el icono de AirPlay A en la aplicación de música
desde donde está transmitiendo, transmita audio desde el Centro de control.

Para obtener asistencia adicional, visite:

Asegúrese de que cuenta con un dispositivo habilitado para el Asistente de
Google conectado a la red.

Asegúrese de que el Asistente de Google se configuró usando la aplicación
Bose Music (vea la página 30).

NOTA: Se debe configurar y conectar el amplificador a la red Wi-Fi usando

la aplicación Bose Music.

Conecte el dispositivo móvil a la Wi-Fi.

El Asistente de
Google no responde

Asegúrese de que está en un país donde el Asistente de Google esté
disponible.

Asegúrese de que esté usando la versión más actualizada de la aplicación
Asistente de Google.

Asegúrese de que el dispositivo móvil es compatible.

Asegúrese de que dice el nombre que asignó en la aplicación Bose Music.

Asegúrese de que usa la misma cuenta de servicio de audio en la aplicación
Bose Music y en la aplicación Asistente de Google.

Para obtener asistencia adicional, visite:

https://support.google.com/assistanthttps://support.google.com/assistant

https://www.apple.com/airplayhttps://www.apple.com/airplay

Asegúrese de está hablando a otro dispositivo con Alexa Built-In conectado
a la red.

Asegúrese de que Alexa se configuró usando la aplicación Bose Music
(veala página 30).

NOTA: Se debe configurar y conectar el amplificador a la red Wi-Fi usando

la aplicación Bose Music.

Alexa no responde

Conecte el dispositivo móvil a la Wi-Fi.

Verifique que se encuentra en un país donde Amazon Alexa está disponible.

Asegúrese de que esté usando la versión más actualizada de la
aplicación Alexa.

Asegúrese de que el dispositivo móvil es compatible.

Asegúrese de que usa el nombre que asignó en la aplicación Bose Music.

Para obtener asistencia adicional, visite:

49 | ESP

https://www.amazon.com/usealexahttps://www.amazon.com/usealexa

SOLUCIÓN DE PROBLEMAS

SÍNTOMA SOLUCIÓN

El amplificador no se
conecta a un altavoz
Bose SoundLink
Bluetooth ni a los
auriculares Bose

El amplificador
no se reconecta
a un altavoz Bose
SoundLink Bluetooth
previamente
conectado

El amplificador
no se reconecta
a los auriculares
Bose previamente
conectados

Audio retrasado
de un altavoz Bose
SoundLink Bluetooth
o de auriculares Bose
conectados

Compruebe que el altavoz o los auriculares están encendidos, dentro de
9 m del amplificador y listo para conectar a otro dispositivo. Para más
información, consulte la guía del usuario del producto.

Desconecte el altavoz o los auriculares de otros dispositivos conectados.

En el altavoz, use los controles de producto para desplazarse por la lista de
dispositivos hasta que oiga el nombre del amplificador. Para instrucciones
específicas del producto, consulte la guía del usuario del altavoz.

Desconecte el altavoz o los auriculares de otros dispositivos conectados.

Conecte usando la aplicación Bose Music. Puede acceder a esta opción en
el menú de configuración.

Desconecte el altavoz o los auriculares de otros dispositivos conectados.

No todos los altavoces Bose SoundLink Bluetooth o auriculares pueden
reproducir audio en perfecta sincronización cuando se conectan al
amplificador. Para comprobar si el producto es compatible, visite:
worldwide.Bose.com/Support/Groups

Instale cualquier actualización de software disponible para el altavoz o
los auriculares. Para verificar las actualizaciones, abra la aplicación Bose
adecuada en el dispositivo móvil o visite

btu.Bose.combtu.Bose.com en la computadora.

50 | ESP

SOLUCIÓN DE PROBLEMAS

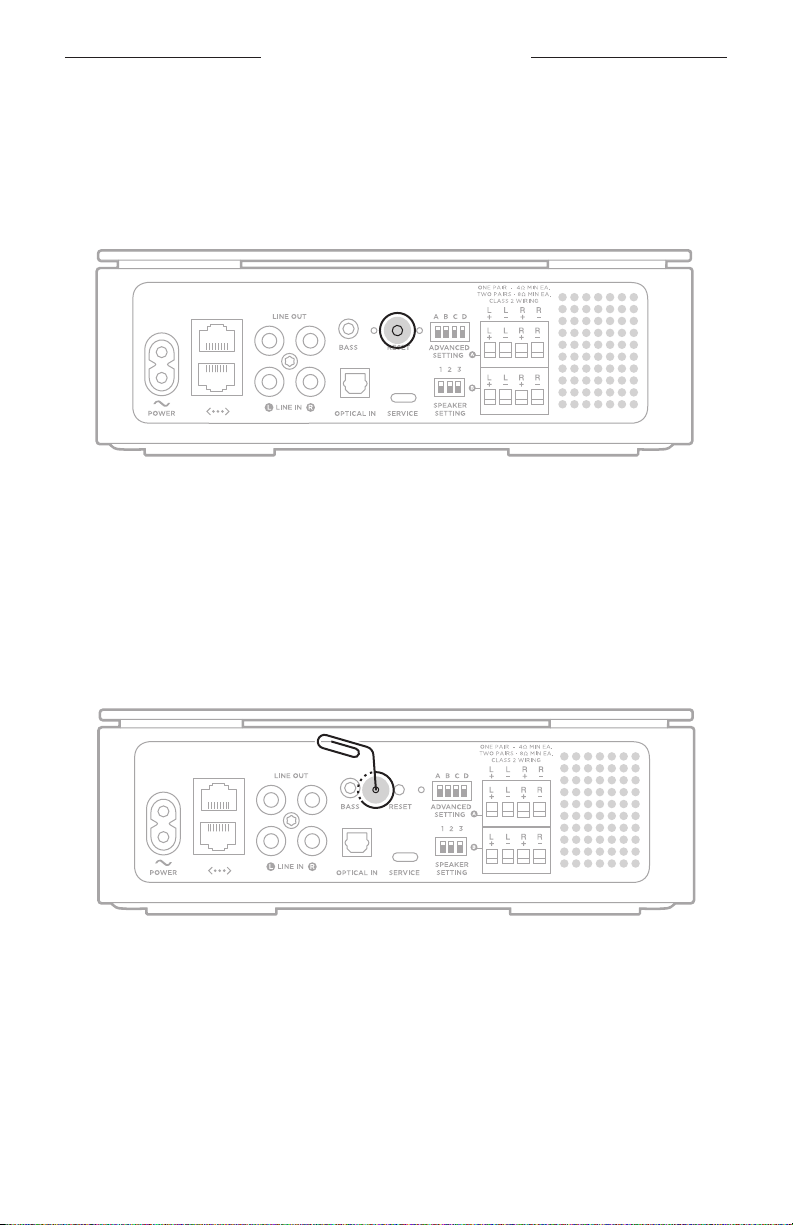

RESTABLECER EL AMPLIFICADOR

Presione el botón RESET para restablecer el amplificador.

NOTA: Si se restablece el amplificador, las configuraciones de ADVANCED SETTING,

SPEAKER SETTING ni las configuraciones de red se ven afectadas.

RESTABLECER EL AMPLIFICADOR A LOS VALORES PREDETERMINADOS DE FÁBRICA

Cuando se restablece la configuración de fábrica se eliminan todas las
configuraciones de fuente, volumen y red del amplificador y se restablece a la
configuración de fábrica original.

Inserte un clip para papel delgado en el orificio en la parte posterior del amplificador
y mantenga presionado durante 10 segundos hasta que la luz en la parte posterior del
amplificador parpadee de color rojo 3 veces.

Cuando se termina de restablecer, la luz en la parte posterior del amplificador
parpadea lentamente de color ámbar.

NOTA: Si se restablece el amplificador, las configuraciones de ADVANCED SETTING ni

SPEAKER SETTING se ven afectadas.

51 | ESP

APÉNDICE A: MONTAR EN ESTANTERÍA

RACK MOUNT

FRONT

Puede montar el amplificador en una estantería (lado izquierdo o derecho) usando
elsoporte de montaje, el soporte para estantería y los herrajes suministrados.

PRECAUCIONES:

• Utilice únicamente el soporte de montaje, el soporte para estantería y los herrajes
suministrados con el amplificador.

• Si se montan varios amplificadores en una estantería, use un soporte para estantería
individual para cada amplificador.

• NO coloque ni instale el soporte o amplificador cerca de fuentes de calor,
comochimeneas, radiadores, registradores de calor u otros dispositivos (incluidos
amplificadores) que producen calor.

CONECTAR LOS SOPORTES

1. Con la flecha de montaje para estantería visible y orientado hacia la parte

delantera de la estantería, alinee los orificios del soporte de montaje con los
orificios del soporte para estantería.

2. Inserte los tornillos conectores a través del soporte de montaje y del soporte para

estantería.

52 | ESP

APÉNDICE A: MONTAR EN ESTANTERÍA

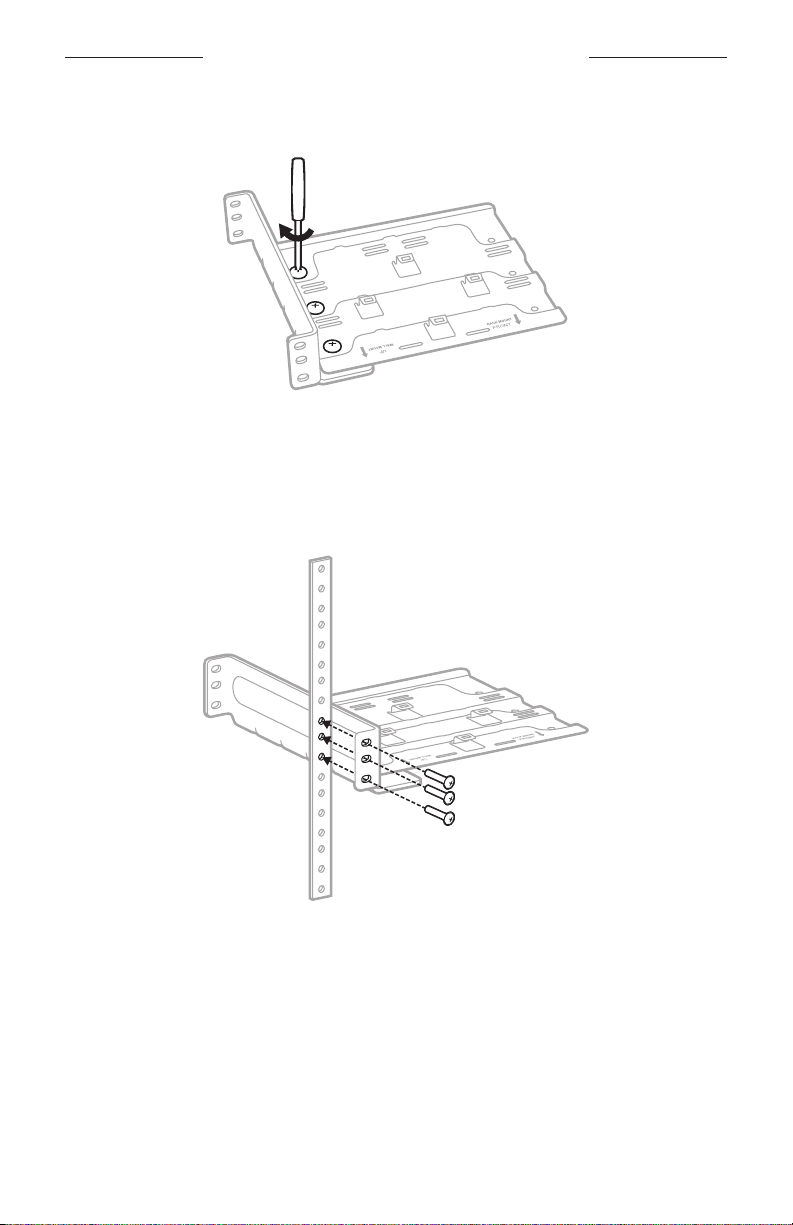

3. Con un destornillador pequeño tipo Phillips, gire los tornillos en el sentido de las

agujas del reloj para asegurarlos.

FIJAR A LA ESTANTERÍA

1. Alinee los orificios del soporte para estantería con la estantería.

2. Inserte los tornillos de la estantería a través del soporte y la estantería.

3. Gire los tornillos en el sentido de las agujas del reloj para ajustar los tornillos.

53 | ESP

APÉNDICE A: MONTAR EN ESTANTERÍA

4. Repita los pasos 1 a 3 para conectar el otro lado del soporte para estantería a la

estantería.

NOTA: También puede configurar el armado para colocarlo en el lado derecho de la

estantería.

54 | ESP

APÉNDICE A: MONTAR EN ESTANTERÍA

COLOCAR EL AMPLIFICADOR

1. Alinee las cuatro aberturas en la parte inferior del amplificador con las cuatro

pestañas en el soporte de montaje.

2. Con cuidado, deslice el amplificador por las pestañas del soporte hasta que

elamplificador se ajuste en su lugar.

NOTA: Para quitar el amplificador del soporte de montaje, deslice el amplificador

hacia adelante para liberarlo de las pestañas.

55 | ESP

APÉNDICE B: MONTAR EN LA PARED

ESPECIFICACIONES DE HERRAJES

Puede montar el amplificador en la pared con el soporte de montaje y los herrajes
(nosuministrados). Asegúrese de utilizar herrajes que sean adecuados para la
superficie de montaje prevista.

ELEMENTO MADERA YESO LADRILLOS

Espesor de
lapared

Broca

Tornillos para
madera tipo
Phillips

11

⁄22 pulg. (12,8 mm)

omás gruesa

33

⁄3232 pulg. (2,4 mm)

11

⁄44 pulg.

N° 10 x 1
(M5 x 32 mm)

33

⁄88 pulg. (9,5 mm)

omás grueso

11

⁄44 pulg. (6,4 mm)

4 pulg. (101,6 mm)
o más grueso

11

⁄44 pulg. (6,4 mm)

No se utiliza No se utiliza

(4, no incluidos)

Fijadores de
mampostería
N° 10 (M6)

NOTA: Requiere
un mínimo de una
clasificación de
4536g.

Fijadores
(4, no incluidos)

No se utiliza

Fijadores de tabiques
N° 10 (M5)

NOTA: Requiere
un mínimo de una
clasificación de
4536g.

ADVERTENCIA: NO lo monte sobre una superficie que no sea lo suficientemente

resistente, o que presente riesgos escondidos, como cables de
electricidad o cañerías. Si no está seguro sobre cómo instalar
el soporte, consulte con un instalador profesional calificado.
Asegúrese de que el soporte esté instalado de acuerdo con los
códigos de edificación locales.

56 | ESP

APÉNDICE B: MONTAR EN LA PARED

FIJAR EL SOPORTE DE MONTAJE

PRECAUCIONES:

• Use solamente el soporte de montaje suministrado con el amplificador.

• NO monte el soporte en el cielorraso.

• NO coloque ni instale el soporte o amplificador cerca de fuentes de calor,
comochimeneas, radiadores, registradores de calor u otros dispositivos (incluidos
amplificadores) que producen calor.

1. Con la flecha de montaje para pared visible y orientada hacia arriba,

apoyeelsoporte de montaje en la pared.

FRONT

RACK MOUNT

UP

WALL MOUNT

57 | ESP

APÉNDICE B: MONTAR EN LA PARED

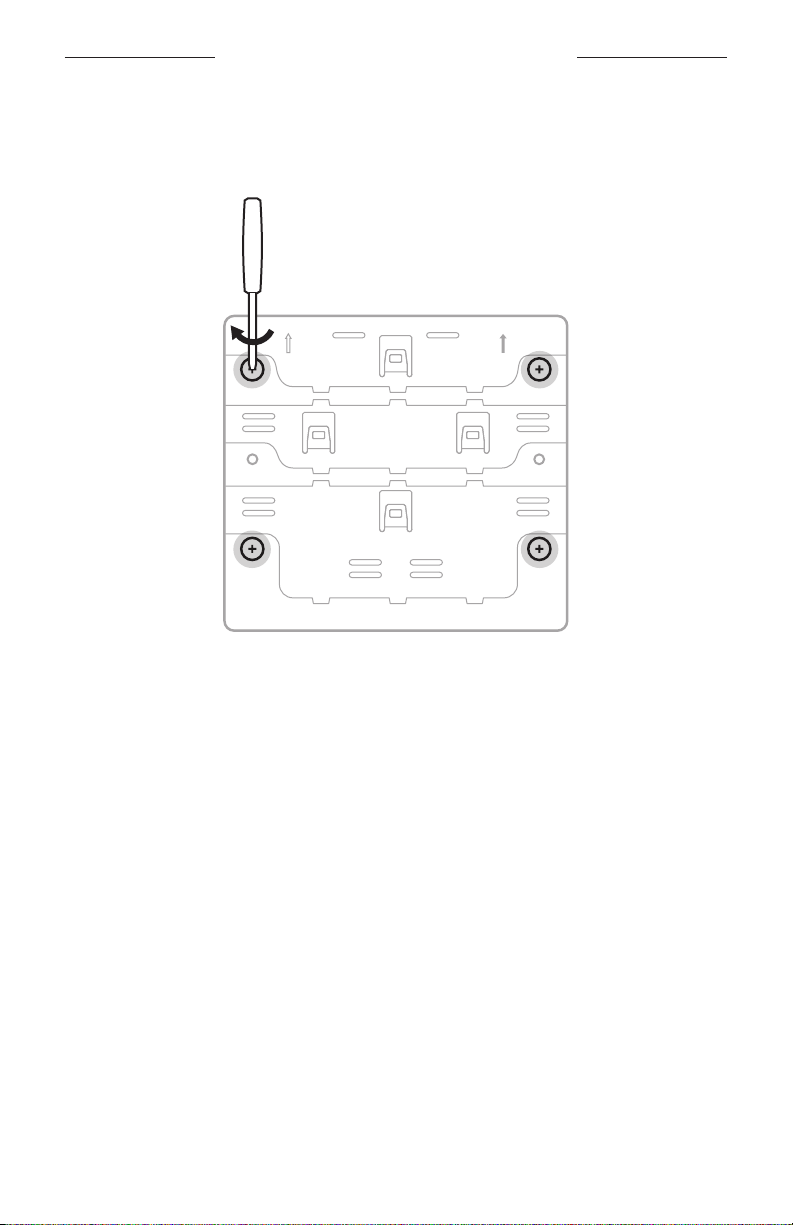

2. En la pared, marque la ubicación de los cuatro orificios de montaje usando como

guía los orificios del soporte de montaje.

FRONT

RACK MOUNT

UP

WALL MOUNT

3. Quite el soporte de montaje.

4. Perfore cuatro agujeros en la pared.

• Si se monta sobre madera, taladre agujeros de 33⁄3232 plug., luego continúe con
elpaso 5.

• Si se realiza el montaje en paneles de yeso o mampostería, consulte las
instrucciones provistas con los fijadores para saber el tamaño adecuado del
agujero y las instrucciones para montar el soporte en la pared.

5. Alinee el soporte de montaje con los agujeros perforados.

58 | ESP

APÉNDICE B: MONTAR EN LA PARED

6. Inserte cuatro tornillos (no suministrados) a través del soporte de montaje.

7. Con un destornillador ajuste los tornillos en el sentido de las agujas del reloj para
asegurarlos.

FRONT

RACK MOUNT

UP

WALL MOUNT

59 | ESP

APÉNDICE B: MONTAR EN LA PARED

FIJAR EL AMPLIFICADOR

1. Alinee las cuatro aberturas en la parte posterior del amplificador con las cuatro
pestañas en el soporte de montaje.

FRONT

RACK MOUNT

UP

WALL MOUNT

Parte inferior del amplificador Soporte de montaje

2. Con cuidado, deslice el amplificador hacia abajo sobre las pestañas del soporte
hasta que el amplificador se ajuste en su lugar.

NOTA: Para quitar el amplificador del soporte de montaje, deslice el amplificador

hacia arriba para liberarlo de las pestañas.

60 | ESP

APÉNDICE C: CONECTAR UNA FUENTE EXTERNA

Puede conectar el amplificador principal a la fuente analógica o digital externa
utilizando un cable de audio RCA para una fuente analógica o un cable óptico para
una fuente digital (ambos cables no suministrados).

NOTA: Para reproducir audio de una fuente externa, se debe configurar

elamplificador usando la aplicación Bose Music (vea la página 20).

INFORMACIÓN TÉCNICA

USAR UN CABLE DE AUDIO RCA

1. En la fuente externa, conecte el conector blanco del cable de audio RCA al puerto
blanco LINE OUT y el conector rojo al puerto rojo LINE OUT.

2. En el amplificador principal, conecte el otro conector blanco al puerto blanco
LINEIN y el conector rojo al puerto LINE IN.

USAR UN CABLE ÓPTICO

1. Quite los protectores de ambos extremos del cable óptico.

PRECAUCIÓN: Si inserta el enchufe sin quitar los protectores puede dañar

2. Enchufe un extremo del cable óptico al puerto OPTICAL OUT de la fuente.

PRECAUCIÓN: Si inserta el enchufe con una orientación incorrecta puede dañar

61 | ESP

elenchufe y/o el puerto.

elenchufe y/o el puerto.

APÉNDICE C: CONECTAR FUENTE EXTERNA

3. En el amplificador principal, conecte con cuidado el enchufe en el puerto OPTICAL IN.

NOTA: El puerto tiene una puerta con bisagras que se desplaza cuando inserta

el enchufe.

4. Empuje firmemente el enchufe en el puerto hasta que escuche o sienta que hace clic.

62 | ESP
