Bose AM F70 sm d Service Manual

S E R V I C E M A N U A L

AM-F70

MINIDISC RECORDER

• BASIC MD MECHANISM: 8ZG–2 R1 • TYPE: D

SIMPLE MANUAL

• Replace this Service Manual with ”Revision Publishing” when it is issued.

• This Service Manual is for AM-F70 ”Titan Silver” color.

S/M Code No. 09–991–400–1T4

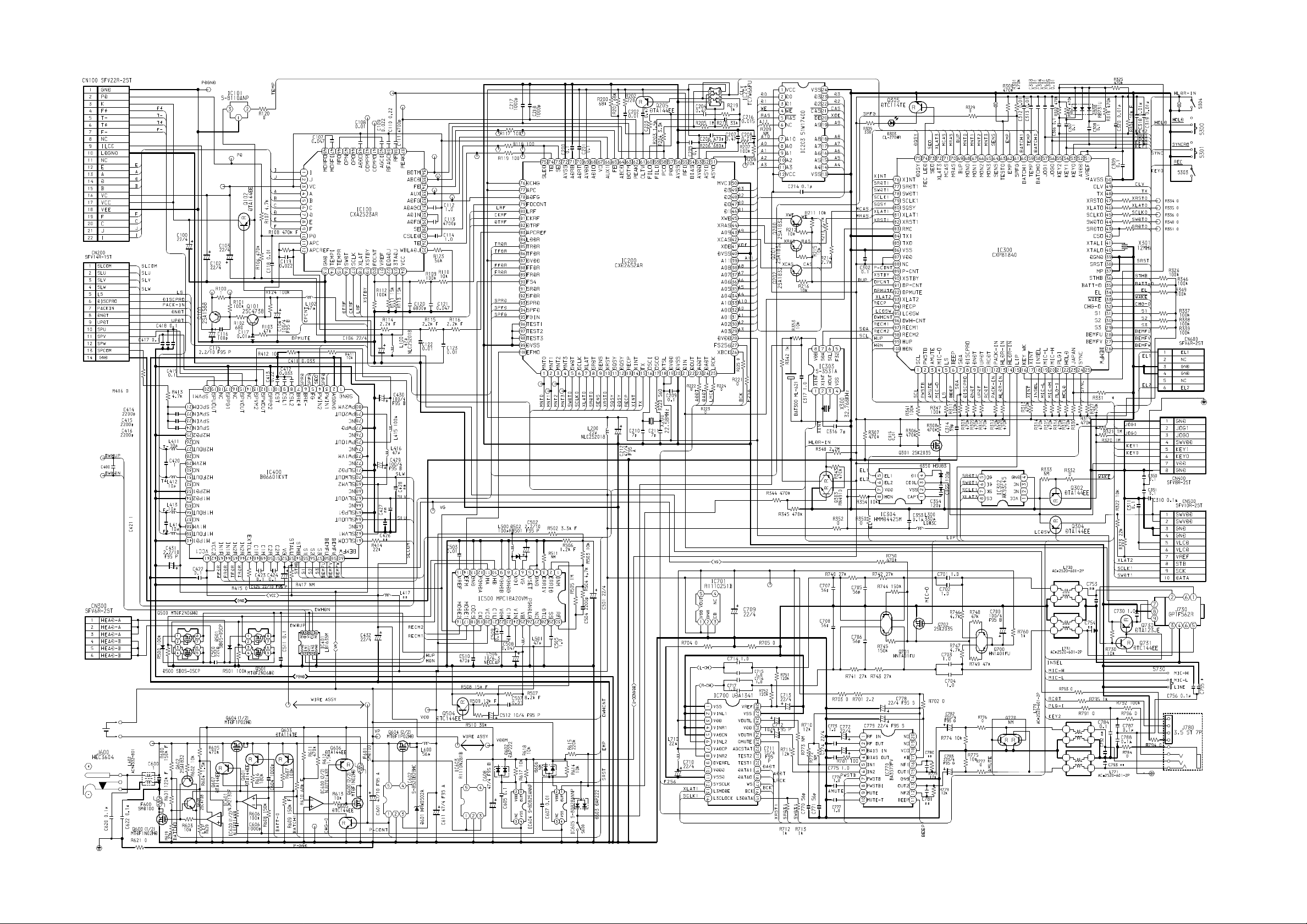

ELECTRICAL MAIN PARTS LIST - 1/3

NOTE: The characters in the suffix column indicate the part usage.

[ST]D ..................OO....................................C.................

KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

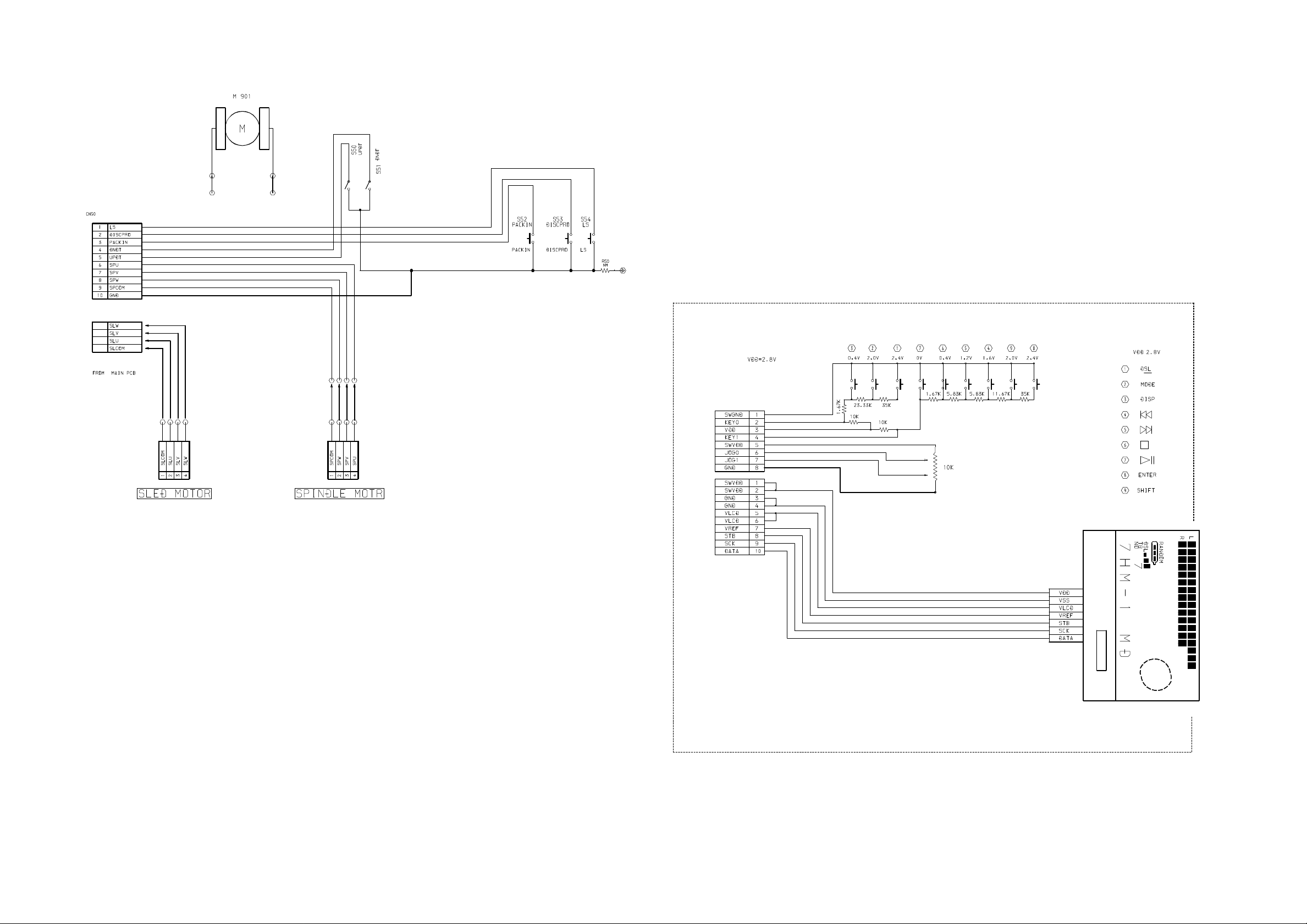

* 8Z-HM1-606-010 2A PWB,FLEX TACT ABCD................

* 8Z-HM1-608-010 1H PWB,FLEX EL ABCD................

* 8Z-HM1-610-010 1B PWB,FLEX MECHA ABCD................

LCD 0 8Z-HM1-605-010 2B LCD,ZHM-1 COG ABCD................

C 109 87-010-787-080 0E CAP, U 0.022-25 ABCD................

C 108 87-012-286-080 0E CAP, U 0.01-25 ABCD................

C 100 87-016-296-080 1A C-CAP,TN 22-4SV(A) ABCD................

C 102 87-016-296-080 1A C-CAP,TN 22-4SV(A) ABCD................

C 106 87-016-296-080 1A C-CAP,TN 22-4SV(A) ABCD................

C 103 87-016-296-080 1A C-CAP,TN 22-4SV(A) ABCD................

C 107 87-A10-504-080 0E C-CAP,U 0.047-16 K B ABCD................

C 104 87-A11-046-080 1B C-CAP,TN 100U-4 M F95 B ABCD................

C 119 87-010-787-080 0E CAP, U 0.022-25 ABCD................

C 116 87-012-195-080 0E C-CAP,U 100P-50CH ABCD................

C 113 87-012-282-080 0E CAP, U 4700P-50 ABCD................

C 111 87-012-282-080 0E CAP, U 4700P-50 ABCD................

C 117 87-012-286-080 0E CAP, U 0.01-25 ABCD................

C 118 87-012-286-080 0E CAP, U 0.01-25 ABCD................

C 115 87-016-448-080 1A C-CAP,TN 2.2-10 F95P ABCD................

C 110 87-A10-353-080 0E C-CAP,U0.22-10KB ABCD................

C 114 87-A11-049-080 0E C-CAP,U 1-6.3 K B ABCD................

C 112 87-A11-049-080 0E C-CAP,U 1-6.3 K B ABCD................

C 120 87-012-284-080 0E CAP, U 6800P-50 ABCD................

C 123 87-012-286-080 0E CAP, U 0.01-25 ABCD................

C 122 87-012-286-080 0E CAP, U 0.01-25 ABCD................

C 121 87-A10-504-080 0E C-CAP,U 0.047-16 K B ABCD................

CN 100 87-A60-470-080 1B C-CONN,22P H SFV2ST ABCD................

IC 100 87-A20-707-010 2B C-IC,CXA2523AR ABCD................

IC 101 87-A20-710-040 1B C-IC,S-8110AMP ABCD................

L 102 87-A50-360-080 0E C-COIL, 47UH K NLFC252018 ABCD................

L 100 87-A50-360-080 0E C-COIL, 47UH K NLFC252018 ABCD................

Q 102 87-026-644-080 0E C-TR,DTA144EE ABCD................

Q 101 87-A30-148-080 0E C-TR,2SC4738GR ABCD................

Q 100 89-115-884-080 0E CHIP -TRANSISTER 2SA1588Y ABCD................

R 108 87-022-294-080 0E C-RES,U 470K 1-16W F ABCD................

R 114 87-022-223-080 0E CHIP RES 2.2K 1/16W F ABCD................

R 115 87-022-223-080 0E CHIP RES 2.2K 1/16W F ABCD................

R 116 87-022-223-080 0E CHIP RES 2.2K 1/16W F ABCD................

C 206 87-012-270-080 0E CAP, U 470P-50 ABCD................

C 202 87-012-280-080 0E CAP, U 3300P-50 AB..................

C 208 87-012-286-080 0E CAP, U 0.01-25 ABCD................

C 202 87-012-286-080 0E CAP, U 0.01-25 ABCD................

C 205 87-A10-260-080 0E C-CAP,U 0.1-16 K B ABCD................

C 209 87-A10-260-080 0E C-CAP,U 0.1-16 K B ABCD................

C 201 87-A10-260-080 0E C-CAP,U 0.1-16 K B ABCD................

C 200 87-A10-260-080 0E C-CAP,U 0.1-16 K B ABCD................

C 207 87-A10-827-080 0E C-CAP,U 0.47-6.3 K B ABCD................

C 203 87-A10-827-080 0E C-CAP,U 0.47-6.3 K B ABCD................

C 204 87-A10-827-080 0E C-CAP,U 0.47-6.3 K B ABCD................

C 216 87-010-785-080 0E C-CAP,U0.015-25BK ABCD................

C 211 87-012-169-080 0E C-CAP,U 7P-50 CH ..CD................

C 210 87-012-169-080 0E C-CAP,U 7P-50 CH ..CD................

C 210 87-012-180-080 0E C-CAP,U 22P-50 CH AB..................

C 211 87-012-180-080 0E C-CAP,U 22P-50 CH AB..................

C 217 87-012-274-080 0E CHIP CAP,U 1000P-50B ABCD................

C 218 87-012-274-080 0E CHIP CAP,U 1000P-50B ABCD................

C 214 87-A10-260-080 0E C-CAP,U 0.1-16 K B ABCD................

C 212 87-A11-050-080 1A C-CAP,TN 47U-4 M F95 A ABCD................

IC 200 87-A20-708-010 2D C-IC,CXD2652AR ABCD................

IC 204 87-A21-027-040 1B C-IC,TC7W66FU ABCD................

IC 203 87-A21-140-010 2P C-IC,MSM51V17400D ABCD................

L 200 87-A50-359-080 0E C-COIL, 22UH K NLFC252018 ABCD................

Q 205 87-026-644-080 0E C-TR,DTA144EE ABCD................

Q 201 87-A30-147-080 0E C-TR,2SA1832GR ABCD................

Q 202 87-A30-147-080 0E C-TR,2SA1832GR ABCD................

Q 200 87-A30-147-080 0E C-TR,2SA1832GR ABCD................

X 200 87-A70-160-080 1C C-VIB,XTAL 22.5792MHZ FCX-03 ABCD................

C 400 87-A11-049-080 0E C-CAP,U 1-6.3 K B ABCD................

C 416 87-012-278-080 0E C-CAP,U 2200P-50 B ABCD................

C 414 87-012-278-080 0E C-CAP,U 2200P-50 B ABCD................

C 415 87-012-278-080 0E C-CAP,U 2200P-50 B ABCD................

C 417 87-A10-260-080 0E C-CAP,U 0.1-16 K B ABCD................

C 418 87-A10-260-080 0E C-CAP,U 0.1-16 K B ABCD................

C 419 87-A10-260-080 0E C-CAP,U 0.1-16 K B ABCD................

C 413 87-A10-353-080 0E C-CAP,U0.22-10KB ABCD................

C 411 87-A11-070-080 0E C-CAP,U 0.033-16 K B ABCD................

C 412 87-A11-070-080 0E C-CAP,U 0.033-16 K B ABCD................

C 425 87-016-448-080 1A C-CAP,TN 2.2-10 F95P ABCD................

C 422 87-A10-260-080 0E C-CAP,U 0.1-16 K B ABCD................

C 424 87-A10-260-080 0E C-CAP,U 0.1-16 K B ABCD................

C 423 87-A10-260-080 0E C-CAP,U 0.1-16 K B ABCD................

C 429 87-A11-046-080 1B C-CAP,TN 100U-4 M F95 B ABCD................

C 421 87-A11-049-080 0E C-CAP,U 1-6.3 K B ABCD................

C 420 87-A11-049-080 0E C-CAP,U 1-6.3 K B ABCD................

C 432 87-016-296-080 1A C-CAP,TN 22-4SV(A) ABCD................

C 431 87-016-448-080 1A C-CAP,TN 2.2-10 F95P ABCD................
