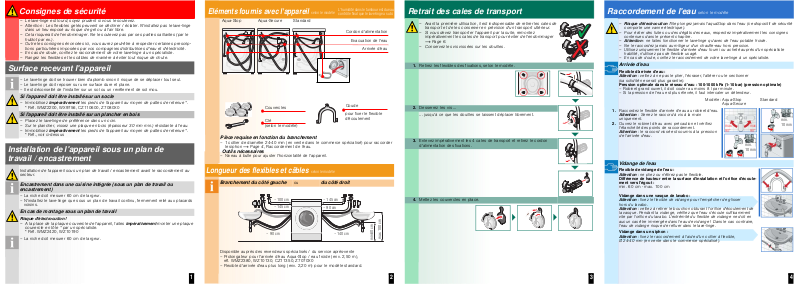

1
Consignes de sécurité
– Le lave-linge est lourd, soyez prudent si vous le soulevez.
– Attention : Les flexibles gelés peuvent se déchirer / éclater. N'installez pas le lave-linge
dans un lieu exposé au risque de gel ou à l'air libre.
– Cela risquerait de l'endommager. Ne le soulevez pas par ses parties saillantes (par le
hublot par ex.).
– Outre les consignes énoncées ici, vous aurez peutäêtre à respecter certaines prescrip-
tions particulières imposées par vos compagnies distributrices d'eau et d'électricité.
– En cas de doute, confiez le raccordement de votre laveälinge à un spécialiste.
– Rangez les flexibles et les câbles de manière à éviter tout risque de chute.
Surface recevant l'appareil
– Le lave-linge doit se trouver bien d'aplomb sinon il risque de se déplacer tout seul.
– Le lave-linge doit reposer sur une surface dure et plane.
– Il est déconseillé de l'installer sur un sol ou un revêtement de sol mou.
Si l'appareil doit être installé sur un socle
– Immobilisez impérativement les pieds de l'appareil au moyen de pattes de retenue *.
* Réf. WMZ2200, WX9756, CZ110600, Z7080X0
Si l'appareil doit être installé sur un plancher en bois
– Placez le lave-linge de préférence dans un coin.
– Sur le plancher, vissez une plaque en bois (épaisseur 30 mm min.) résistante à l'eau.
– Immobilisez impérativement les pieds de l'appareil au moyen de pattes de retenue *.
* Réf., voir ci-dessus
Installation de l'appareil sous un plan de
travail / encastrement
Installation de l'appareil sous un plan de travail / encastrement avant le raccordement au
secteur.
Encastrement dans une cuisine intégrée (sous un plan de travail ou
encastrement)
– La niche doit mesurer 60 cm de largeur.
– N'installez le lave-linge que sous un plan de travail continu, fermement relié aux placards
voisins.
En cas de montage sous un plan de travail
Risque d'électrocution !
– A la place de la plaque couvercle de l'appareil, faites impérativement monter une plaque
couvercle en tôle * par un spécialiste.
* Réf. WMZ2420, WZ10190
– La niche doit mesurer 60 cm de largeur.
2

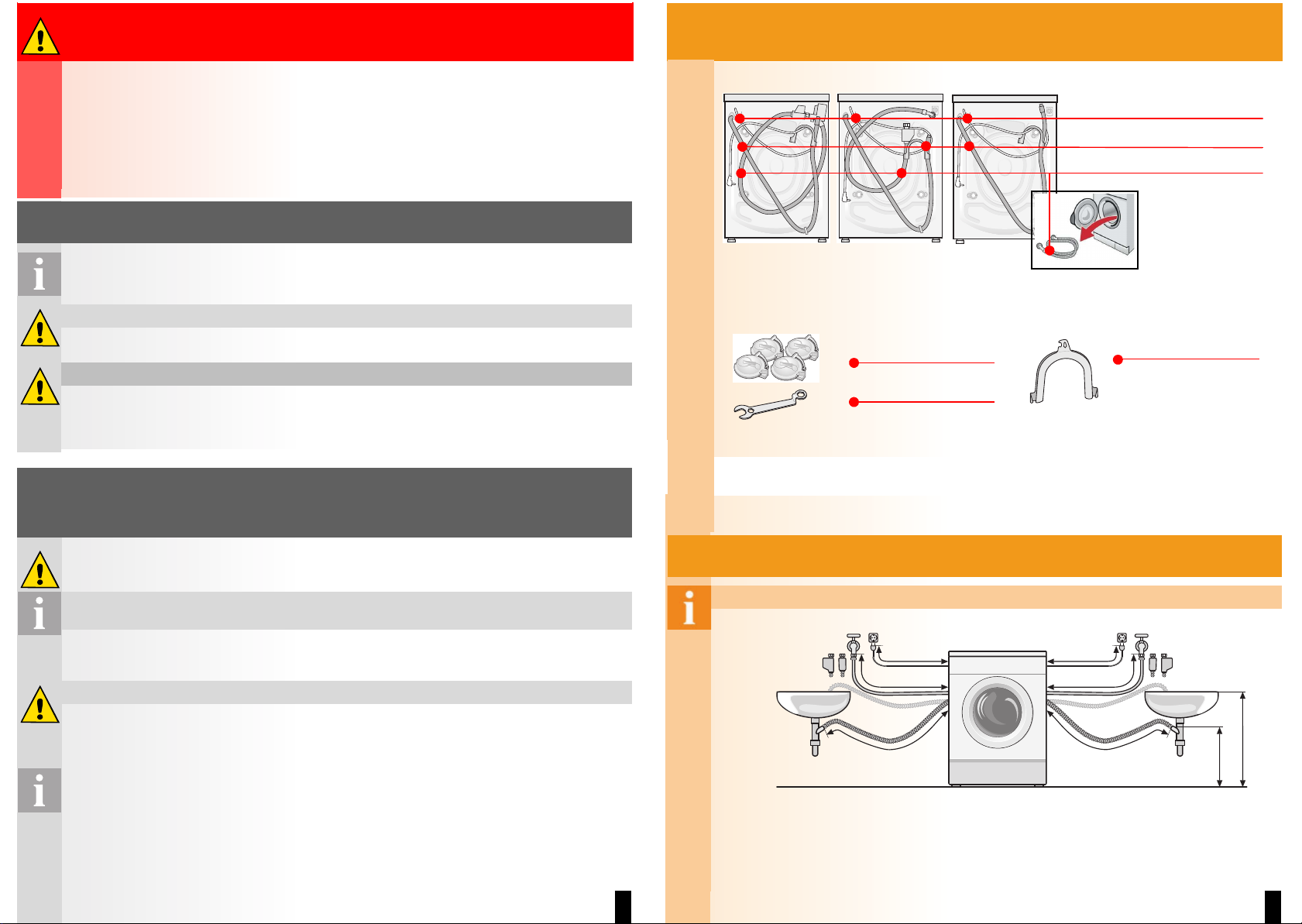

Eléments fournis avec l'appareil selon le modèle
Pièce requise en fonction du branchement
– 1 collier de diamètre 24-40 mm (en vente dans le commerce spécialisé) pour raccorder
le siphon a Page 4, Raccordement de l'eau.
Outils nécessaires
– Niveau à bulle pour ajuster l'horizontalité de l'appareil.
Longueur des flexibles et câbles selon le modèle
Branchement du côté gauche
ou
du côté droit
Disponible auprès des revendeurs spécialisés / du service après-vente
– Prolongateur pour l'arrivée d'eau Aqua-Stop / eau froide (env. 2,50 m),
réf. WMZ2380, WZ10130, CZ11350, Z7070X0
– Flexible d'arrivée d'eau plus long (env. 2,20 m) pour le modèle standard.
Cordon d'alimentation
Evacuation de l'eau
Arrivée d'eau
Coude
pour fixer le flexible
d'écoulement
Couvercles
Aqua-Stop Aqua-Secure Standard
Clé
(selon le modèle)
~
145 cm
~
100 cm
~
90 cm
~
140 cm
~
145 cm
min.60 cm
~
90 cm
max. 100 cm
L'humidité dans le tambour est due au
contrôle final que le lave-linge a subi.
3

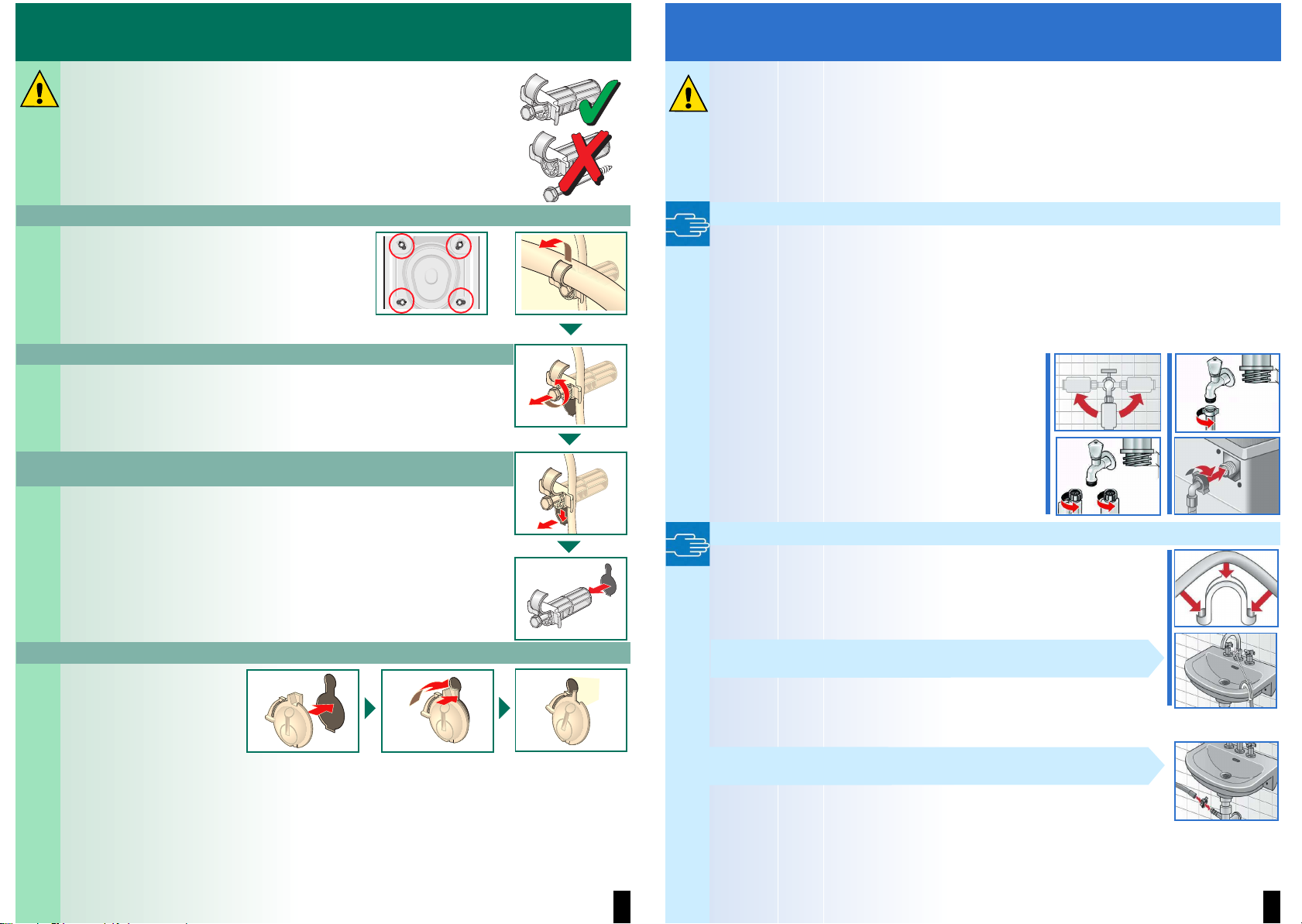

Retrait des cales de transport
– Avant la première utilisation, il est indispensable de retirer les cales de
transport et de les conserver en prévision d'un transport ultérieur.
– Si vous devez transporter l'appareil par la suite, remontez
impérativement les cales de transport pour éviter de l'endommager
a Page 6.
– Conservez les vis vissées sur les douilles.
1. Retirez les flexibles des fixations, selon le modèle.
2. Desserrez les vis ...
... jusqu'à ce que les douilles se laissent déplacer librement.
3. Enlevez impérativement les 4 cales de transport et retirez le cordon
d'alimentation des fixations.
4. Mettez les couvercles en place.
4
Raccordement de l'eau selon le modèle
– Risque d'électrocution ! Ne plongez jamais l'aquaStop dans l'eau (ce dispositif de sécurité
comporte une vanne électrique).
– Pour éviter des fuites ou des dégâts des eaux, respectez impérativement les consignes
contenues dans le présent chapitre.
– Attention : ne faites fonctionner le laveälinge qu'avec de l'eau potable froide.
– Ne le raccordez jamais au mitigeur d'un chauffe-eau hors pression.
– Utilisez uniquement le flexible d'arrivée d'eau fourni ou acheté auprès d'un spécialiste
habilité, n'utilisez pas de flexible usagé.
– En cas de doute, confiez le raccordement de votre laveälinge à un spécialiste.
Arrivée d'eau
Flexible d'arrivée d'eau :
Attention : veillez à ne pas le plier, l'écraser, l'altérer ou le sectionner
(sa solidité ne serait plus garantie).
Pression optimale dans le réseau d'eau : 100-1000 kPa (1-10 bar) (pression optimale)
– Robinet grand ouvert, il doit couler au moins 8 l par minute.
– Si la pression de l'eau est plus élevée, il faut intercaler un détendeur.
Modèle : Aqua-Stop
Aqua-Secure
Standard
1. Raccordez le flexible d'arrivée d'eau au robinet d'eau.
Attention : Serrez le raccord à vis à la main
uniquement.
2. Ouvrez le robinet d'eau avec précaution et vérifiez
l'étanchéité des points de raccordement.
Attention : le raccord vissé est soumis à la pression
de l'arrivée d'eau.
Vidange de l'eau
Flexible de vidange de l'eau :
Attention : ne pliez ou n'étirez pas le flexible.
Différence de hauteur entre la surface d'installation et l'orifice d'écoulement vers l'égout :
min. 60 cm - max. 100 cm
Vidange dans une vasque de lavabo :
Attention : fixez le flexible de vidange pour l'empêcher de glisser
hors du lavabo.
Attention : veillez à retirer le bouchon obturant l'orifice d'écoulement de
la vasque. Pendant la vidange, vérifiez que l'eau s'écoule suffisamment
vite par l'orifice du lavabo. L'extrémité du flexible de vidange ne doit en
aucun cas être immergée dans l'eau de vidange ! Dans le cas contraire,
l'eau de vidange risque de refluer dans le lave-linge.
Vidange dans un siphon :
Attention : fixez le raccordement à l'aide d'un collier à flexible,
Ø 24-40 mm (en vente dans le commerce spécialisé).
max.
90°
max.
90°
min.
10 mm
min.
10 mm
3/4”
3/4”
5
Fabricant a notice d'utilisation
0810 / 9000440475
*440475*

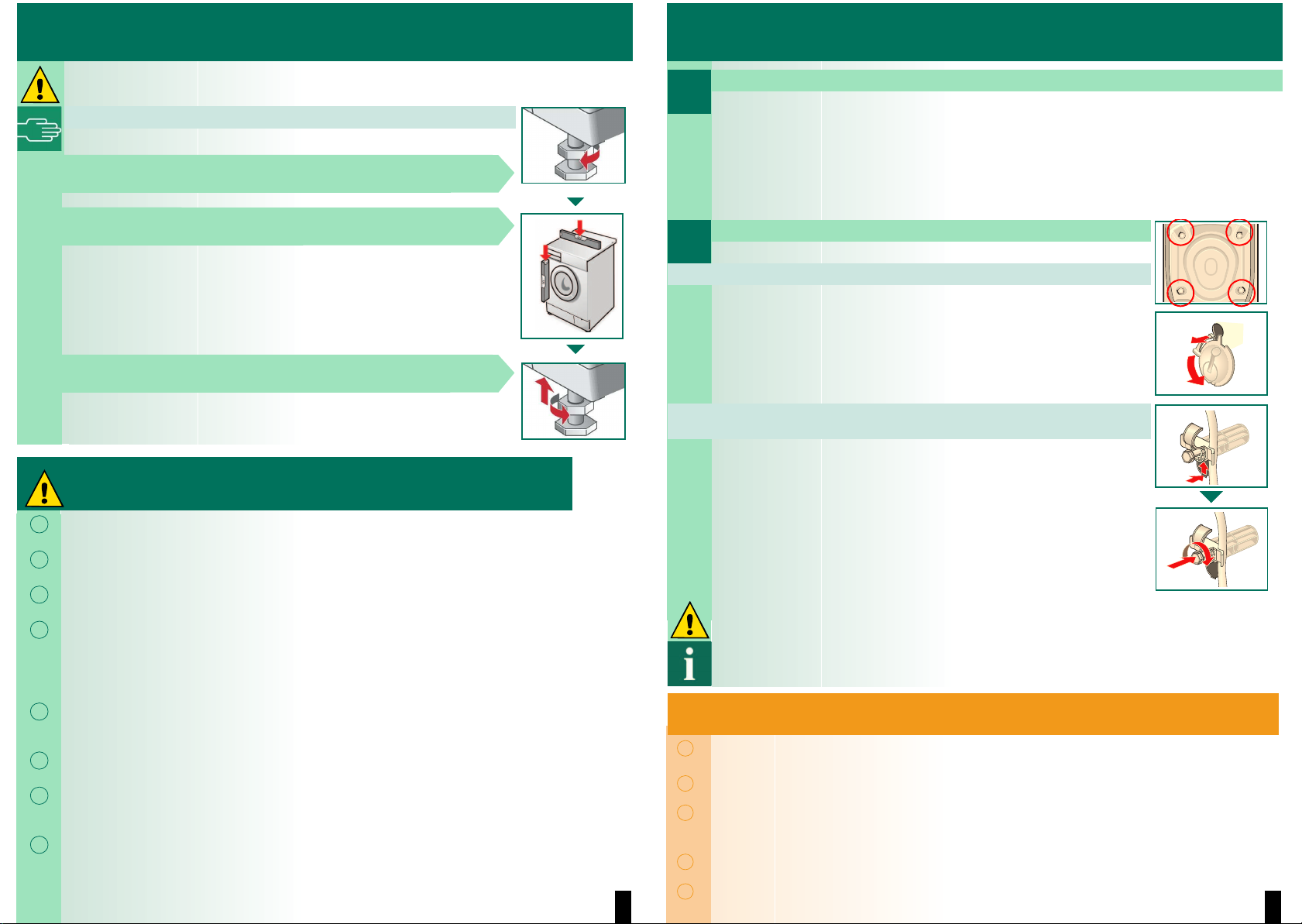

Mise à niveau du lave-linge
Si le lave-linge n'est pas parfaitement d'aplomb, il risque de faire beaucoup de bruit, de
générer des vibrations et de se "déplacer" tout seul !
Ajustez le lave-linge à l'aide d'un niveau à bulle
1. Desserrez le contre-écrou dans le sens des aiguilles d'une montre à
l'aide d'une clé à vis.
2. Tournez les pieds de l'appareil pour modifier sa hauteur.
Attention : les quatre pieds doivent fermement reposer sur le sol.
Le lave-linge ne doit pas pouvoir bouger.
Contrôlez l'horizontalité du lave-linge à l'aide d'un niveau à bulle et
rectifiez-la si nécessaire.
3. Serrez le contre-écrou contre le corps de l'appareil.
Ce faisant, maintenez le pied et veillez à ce que sa hauteur ne
change pas.
Attention : les contre-écrous des quatre pieds doivent être fermement
vissés contre le corps de l'appareil.
Raccordement électrique
ʑ
Ne raccordez le lave-linge qu'à une prise de courant alternatif avec terre,
installée selon les normes.
ʑ
La tension du secteur et la tension indiquée sur le lave-linge (plaque signalétique)
doivent concorder.
ʑ
La puissance raccordée et l'ampérage du fusible requis figurent sur la plaque
signalétique.
ʑ
Assurez-vous que :
– la fiche mâle de la machine et la prise femelle s'emboîtent parfaitement l'une
dans l'autre,
– la section du cordon d'alimentation est suffisante,
– le circuit de mise à la terre a été correctement installé.
ʑ
Confiez le remplacement du cordon d'alimentation (le cas échéant) uniquement
à un électricien qualifié.
Des cordons de rechange sont disponibles auprès du service après-vente.
ʑ
N'utilisez pas de blocs multiprises ni de prolongateurs.
ʑ
Si vous utilisez un disjoncteur différentiel, celuiäci doit impérativement arborer le
symbole : ‚.
Seul ce symbole garantit le respect des directives actuelles.
ʑ
Ne branchez et ne débranchez jamais la fiche mâle de la prise de courant avec les
mains mouillées. Ne débranchez la fiche mâle de la prise de courant qu'en tirant
sur le corps de la fiche, jamais sur le cordon d'alimentation.
6
Transport, déménagement par ex.
Avant de transporter la machine :
1. Fermez le robinet d'eau.
2. Faites se résorber la pression de l'eau dans le flexible d'alimentation a Notice d'utilisation ;
Maintenance - Filtre dans le flexible d'arrivée d'eau.
3. Vidangez l'eau de lavage restée dans l'appareil a Notice d'utilisation ; Maintenance -
Pompe de vidange.
4. Débranchez la prise d'alimentation du lave-linge.
5. Démontez les flexibles.
Préparation et montage des cales de transport :
1. Remettez tous les couvercles.
2. Installez les 4 cales de transport et disposez le cordon d'alimentation
dans les fixations. Serrez les vis à fond.
Après le transport, n'oubliez surtout pas d'enlever les cales de transport a Page 3.
Pour empêcher que, lors du prochain lavage, de la lessive passe directement à l'égout sans
avoir servi : versez 1 litre d'eau dans le compartiment II et lancez le programme Vidange.
Caractéristiques techniques
ʑ
Dimensions
(longueur x largeur x hauteur)
60 x 59 x 84,2 cm
ʑ
Poids 69 - 83 kg selon le modèle
ʑ
Raccordement au secteur Tension nominale 220-240 V, 50 Hz
Intensité nominale 10 A
Puissance nominale 2000 - 2300 W
ʑ
Pression de l'eau 100ä1000 kPa (1ä10 bar) (pression optimale)
ʑ
Programmes d'essai selon norme européenne 60 456 en vigueur
1.
2.
7
Service après-vente
ʑ
Avant d'appeler le service après-vente, vérifiez que vous ne pouvez pas remédier vous-même
au problème a Notice d'utilisation ; Que faire si ...
ʑ
Si vous avez besoin d'un conseil, sachez que l'intervention d'un technicien vous sera facturée,
même pendant la période de garantie.
ʑ
Veuillez consulter la liste ci-jointe pour trouver le service après-vente le plus proche de votre
domicile. Veuillez indiquer au service après-vente le numéro de série (E-Nr.) et le numéro de
fabrication (FD) de votre appareil.
Numéro de série Numéro de fabrication
La plaque signalétique comportant ces indications se trouve dans l'encadrement du hublot
ouvert ainsi que dans l'encadré épais de la plaque signalétique située au dos de l'appareil.
ʑ
En indiquant ces références au technicien du service après-vente, vous lui épargnez des
déplacements inutiles. Vous économisez ainsi des frais supplémentaires.
Garantie Aqua-Stop Valable uniquement pour les appareils équipés du dispositif aquaStop
Outre les recours en garantie pouvant être exercés envers le vendeur en vertu du contrat de
vente et outre notre propre garantie de l'appareil, nous opérons un remplacement dans les
conditions suivantes :
1. Si notre système Aqua-Stop est à l'origine d'un dégât des eaux chez un particulier, nous nous
engageons à compenser le préjudice subi.
2. La garantie de responsabilité vaut pour toute la durée de vie de l'appareil.
3. Condition préalable pour faire valoir un recours en garantie : l'appareil doit avoir été installé
et raccordé professionnellement avec l'Aqua-Stop, en respectant le contenu de notre notice ;
cette condition préalable inclut la prolongation de l'Aqua-Stop (accessoire d'origine).
Notre garantie ne couvre pas les conduites d'arrivée ou robinetteries défectueuses situées
en amont du raccordement de l'Aqua-Stop au robinet d'eau.
4. En principe, vous n'avez pas à surveiller le fonctionnement des appareils équipés
de l'Aqua-Stop ni à le sécuriser en fermant le robinet d'eau à l'issue du lavage.
Si vous devez vous absenter pendant plusieurs semaines, par exemple pour partir en
vacances, il suffit de fermer au préalable le robinet d'eau.
Lave-linge
Sommaire Page
ʋConsignes de sécurité. . . . . . . . . . . . . . . 1
ʋSurface recevant l'appareil . . . . . . . . . . . 1
ʋInstallation de l'appareil sous
un plan de travail / encastrement . . . . . . 1
ʋEléments fournis avec l'appareil . . . . . . . 2
ʋLongueur des flexibles et câbles . . . . . . . 2
ʋRetrait des cales de transport . . . . . . . . . 3
ʋRaccordement de l'eau . . . . . . . . . . . . . . 4
ʋMise à niveau du lave-linge . . . . . . . . . . . 5
ʋRaccordement électrique . . . . . . . . . . . . 5
ʋTransport, déménagement par ex.. . . . . . 6
ʋCaractéristiques techniques . . . . . . . . . . 6
ʋService après-vente . . . . . . . . . . . . . . . . . 7
ʋGarantie aquaStop . . . . . . . . . . . . . . . . . 7
Notice d'installation
Ne mettez ce lave-linge en service qu'après avoir lu la présente notice.
Veuillez également tenir compte de la notice d'utilisation.
Conservez soigneusement ces notices. Elles pourront vous être utiles par la
suite ou servir à un autre utilisateur.
fr
Loading...
