BOSCH WGH2460XPL User guide [pl]

Pralka

WGH2460XPL

Register your

new device on

MyBosch now and

get free benefits:

bosch-home.com/

welcome

[pl]

Instrukcja obsługi i instrukcje
montażu

pl

Więcej informacji na ten temat można zna­leźć w cyfrowym podręczniku użytkownika.

Spis treści

1 Bezpieczeństwo ..........................4

1.1 Wskazówki ogólne .................... 4

1.2 Użytkowanie zgodne zprze-

znaczeniem................................ 4

1.3 Ograniczenie grupy użytkow-

ników ......................................... 4

1.4 Bezpieczna instalacja................ 5

1.5 Bezpieczne użytkowanie ........... 7

1.6 Bezpieczne czyszczenie i

konserwacja .............................. 9

2 Zapobieganie szkodom mate-

rialnym.......................................11

3 Ochrona środowiska i

oszczędność..............................12

3.1 Usuwanie opakowania ............ 12

3.2 Oszczędzanie energii i zaso-

bów naturalnych ...................... 12

3.3 Tryb oszczędzania energii....... 12

4 Ustawianie i podłączanie..........12

4.1 Rozpakowywanie urządzenia .. 12

4.2 Zakres dostawy....................... 13

4.3 Wymagania dotyczące miej-

sca ustawienia......................... 13

4.4 Demontaż zabezpieczeń

transportowych........................ 14

4.5 Podłączanie urządzenia .......... 15

4.6 Wypoziomowanie urządzenia.. 16

5 Przed pierwszym użyciem ........17

5.1 Uruchamianie cyklu prania

bez tekstyliów .......................... 17

6 Poznawanie urządzenia ............19

6.1 Urządzenie............................... 19

6.2 Szufladka na środki piorące.... 19

6.3 Pulpit obsługi........................... 20

6.4 Logika obsługi......................... 20

7 Wyświetlacz...............................22

8 Przyciski ....................................25

9 Programy ...................................28

10 Akcesoria.................................32

11 Pranie.......................................32

11.1 Przygotowanie prania............ 32

12 Środki piorące i pielęgnacyj-

ne .............................................33

13 Podstawowy sposób

obsługi.....................................33

13.1 Włączanie urządzenia............ 33

13.2 Ustawianie programu ............ 33

13.3 Otwieranie drzwi.................... 34

13.4 Wkładanie prania .................. 34

13.5 Wkładanie dozownika ........... 34

13.6 Używanie dozownika ............. 34

13.7 Wsypywanie/wlewanie
środka piorącego i pielę-

gnacyjnego............................ 35

13.8 Włączanie programu ............. 35

13.9 Namaczanie prania ............... 35

13.10 Dokładanie prania............... 35

13.11 Przerwanie programu.......... 36

13.12 Kontynuowanie programu

w przypadku ustawienia

Wirowanie stop.................... 36

13.13 Wyjąć pranie........................ 36

13.14 Przełączyć urządzenie w

tryb czuwania (standby) ...... 36

2

pl

14 Zabezpieczenie przed dzieć-

mi .............................................36

14.1 Aktywacja zabezpieczenia

przed dziećmi ........................ 36

14.2 Dezaktywacja zabezpiecze-

nia przed dziećmi .................. 37

15 HomeConnect ........................37

15.1 Konfiguracja aplikacji Ho-

meConnect........................... 37

15.2 Konfiguracja HomeCon-

nect........................................ 37

15.3 Aktywacja Wi-Fi na urządze-

niu.......................................... 37

15.4 Dezaktywacja Wi-Fi na urzą-

dzeniu .................................... 38

15.5 Instalacja aktualizacji opro-

gramowania........................... 38

15.6 Resetowanie ustawień sie-

ciowych urządzenia ............... 38

15.7 Zdalne włączanie................... 38

15.8 Ochrona danych.................... 38

16 Ustawienia podstawowe .........39

16.1 Przegląd ustawień podsta-

wowych.................................. 39

16.2 Zmiana ustawień podsta-

wowych.................................. 40

20 Serwis ......................................52

20.1 Numer produktu (E-Nr.), nu­mer fabryczny (FD) i numer

porządkowy (Z-Nr.)................ 53

20.2 Gwarancja AQUA-STOP ........ 53

21 Parametry zużycia...................54

22 Dane techniczne......................55

23 Deklaracja zgodności .............55

17 Czyszczenie ipielęgnacja.......40

17.1 Czyszczenie bębna ............... 40

17.2 Czyszczenie szufladki na

środki piorące ....................... 40

17.3 Czyszczenie pompy wody..... 41

18 Usuwanie usterek....................45

18.1 Odblokowanie awaryjne ........ 51

19 Transport, przechowywanie

i utylizacja................................51

19.1 Demontaż urządzenia............ 51

19.2 Montaż zabezpieczeń trans-

portowych.............................. 51

19.3 Ponowne uruchomienie

urządzenia ............................. 51

19.4 Utylizacja zużytego urzą-

dzenia .................................... 52

3

pl Bezpieczeństwo

1 Bezpieczeństwo

Przestrzegać poniższych wskazówek bezpieczeństwa.

1.1 Wskazówki ogólne

¡ Należy dokładnie przeczytać niniejszą instrukcję.
¡ Instrukcję należy zachować i starannie przechowywać jako źró-

dło informacji, a także z myślą o innych użytkownikach.

¡ Jeżeli w trakcie transportu urządzenie zostało uszkodzone, nie

wolno go podłączać.

1.2 Użytkowanie zgodne zprzeznaczeniem

Urządzenia należy używać wyłącznie:
¡ do prania tekstyliów przystosowanych do prania w pralkach au-

tomatycznych oraz wełny przystosowanej do prania ręcznego
zgodnie z informacjami podanymi na etykiecie produktu.

¡ przy użyciu wody wodociągowej i standardowych dostępnych w

handlu środków piorących i pielęgnacyjnych.

¡ w prywatnym gospodarstwie domowym i zamkniętych pomiesz-

czeniach domowych.

¡ do wysokości 4000m nad poziomem morza.

1.3 Ograniczenie grupy użytkowników

To urządzenie może być obsługiwane przez dzieci powyżej lat 8
oraz przez osoby oograniczonych zdolnościach fizycznych, sen­sorycznych lub umysłowych albo osoby nieposiadające wymaga­nego doświadczenia i/lub wiedzy tylko pod warunkiem, że znajdu­ją się one pod nadzorem lub zostały dokładnie poinformowane o
sposobie bezpiecznej obsługi urządzenia oraz zrozumiały wynika­jące stąd zagrożenia.
Dzieciom nie wolno bawić się urządzeniem.
Dzieciom nie wolno wykonywać bez nadzoru żadnych przewidzia­nych dla użytkownika czynności z zakresu czyszczenia i konser­wacji urządzenia.

4

Bezpieczeństwo pl

Uniemożliwić dostęp do urządzenia dzieciom do lat 3 i zwierzętom
domowym.

1.4 Bezpieczna instalacja

OSTRZEŻENIE‒Ryzyko porażenia prądem!

Nieprawidłowo wykonane instalacje stanowią poważne zagroże­nie.
▶ Urządzenie należy podłączyć iużytkować zgodnie zinformacja-

mi podanymi natabliczce znamionowej.

▶ Urządzenie musi być podłączone do sieci elektrycznej prądu

przemiennego przez prawidłowo zainstalowane gniazdo z ele­mentem uziemiającym.

▶ Układ przewodów ochronnych domowej instalacji elektrycznej

musi być wykonany zgodnie zprzepisami. Instalacja musi mieć
wystarczająco duży przekrój kabla.

▶ W przypadku stosowania wyłącznika różnicowoprądowego nale-

ży stosować tylko jeden typ z oznaczeniem .

▶ Nigdy nie zasilać urządzenia poprzez zewnętrzne urządzenie

przełączające, np. wyłącznik czasowy lub pilot zdalnego stero­wania.

▶ Jeśli urządzenie jest zainstalowane, wtyczka przewodu zasilają-

cego musi być łatwo dostępna, a jeśli łatwy dostęp nie jest moż­liwy, w obrębie stałej instalacji elektrycznej należy zainstalować
odłącznik zgodny z przepisami instalacyjnymi, odłączający
wszystkie bieguny urządzenia od sieci elektrycznej.

▶ Przy ustawianiu urządzenia należy uważać, by nie doszło do za-

ciśnięcia lub uszkodzenia przewodu sieciowego.
Uszkodzona izolacja lub uszkodzony przewód sieciowy stanowią
poważne zagrożenie.
▶ Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego

z gorącymi częściami urządzenia lub źródłami ciepła.
▶ Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego

z przedmiotami zakończonymi ostrym czubkiem i ostrymi krawę-

dziami.
▶ Nigdy nie załamywać, nie zgniatać ani nie modyfikować przewo-

du przyłączeniowego.

5

pl Bezpieczeństwo

OSTRZEŻENIE‒Ryzyko pożaru!

Używanie przedłużonego przewodu sieciowego i niezaaprobowa­nych adapterów stanowi zagrożenie.

▶ Nie używać przedłużaczy ani rozgałęźników wielogniazdowych.
▶ Używać tylko zaaprobowanych przez producenta adapterów i

przewodów sieciowych.
▶ Jeżeli przewód sieciowy jest za krótki i nie jest dostępny dłuższy

przewód sieciowy, należy się skontaktować ze specjalistyczną

firmą elektryczną, która dokona odpowiedniej adaptacji domo-

wej instalacji elektrycznej.

OSTRZEŻENIE‒Ryzyko odniesienia obrażeń!

Duży ciężar urządzenia może spowodować zranienie.
▶ Nie podnosić urządzenia w pojedynkę.
Jeśli pralka i suszarka zostaną ustawione jedna na drugiej nie­zgodnie z instrukcją, urządzenie ustawione na górze może spaść.
▶ Do mocowania suszarki na pralce używać wyłącznie zestawu łą-

czeniowego producenta suszarki . Inna metoda ustawienia jest

niedozwolona.
▶ Nie stawiać jednego urządzenia na drugim, jeśli producent su-

szarki nie oferuje odpowiedniego zestawu połączeniowego.
▶ Nie stawiać urządzeń różnych producentów i o różnej głęboko-

ści i szerokości jedno na drugim.
▶ Nie stawiać pralki i suszarki ustawionych jedna na drugiej na

podwyższeniu, gdyż urządzenia mogą się przewrócić.

OSTRZEŻENIE‒Ryzyko uduszenia się!

Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub
zawinąć się w nie i udusić się.

▶ Materiały z opakowania należy trzymać poza zasięgiem dzieci.
▶ Nie pozwalać dzieciom na zabawę opakowaniem, aszczególnie

folią.

WAŻNE‒Ryzyko odniesienia obrażeń!

Urządzenie może wibrować lub przemieszczać się podczas pracy.

▶ Ustawić urządzenie na czystym, równym i twardym podłożu.
▶ Wypoziomować urządzenie za pomocą nóżek i poziomnicy.

6

Bezpieczeństwo pl

Nieprawidłowy montaż węży i przewodów przyłączeniowych grozi
potknięciem.
▶ Węże i przewody przyłączeniowe ułożyć w taki sposób, aby nie

występowało żadne niebezpieczeństwo potknięcia się.
Jeśli urządzenie jest przesuwane za wystające elementy, jak np.
drzwi, części mogą się oderwać.
▶ Nie przesuwać urządzenia za wystające elementy.

WAŻNE‒Ryzyko zacięcia!

Ostre krawędzie urządzenia mogą być przyczyną skaleczeń w
przypadku dotknięcia.

▶ Nie dotykać ostrych krawędzi urządzenia.
▶ Podczas instalacji i transportu urządzenia używać rękawic

ochronnych.

1.5 Bezpieczne użytkowanie

OSTRZEŻENIE‒Ryzyko porażenia prądem!

Uszkodzone urządzenie lub uszkodzony przewód przyłączeniowy
stanowią zagrożenie.

▶ Nigdy nie włączać uszkodzonego urządzenia.
▶ Nigdy nie ciągnąć za przewód przyłączeniowy, aby odłączyć

urządzenie od sieci. Zawsze ciągnąć za wtyczkę przewodu przy-

łączeniowego.
▶ W przypadku uszkodzenia urządzenia lub przewodu przyłącze-

niowego należy natychmiast wyciągnąć wtyczkę przewodu przy-

łączeniowego lub wyłączyć bezpiecznik w skrzynce bezpieczni-

kowej i zamknąć zawór wody.
▶ Wezwać serwis. →Strona52
Wnikająca wilgoć może prowadzić do porażenia prądem.

▶ Używać urządzenia wyłącznie w zamkniętych pomieszczeniach.
▶ Nigdy nie narażać urządzenia na działanie wysokiej temperatury

i wilgoci.
▶ Nie używać do czyszczenia urządzenia myjek parowych ani ci-

śnieniowych, węży i spryskiwaczy.

7

pl Bezpieczeństwo

OSTRZEŻENIE‒Ryzyko uszczerbku na zdrowiu!

Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne
niebezpieczeństwo.
▶ Nie ustawiać urządzenia za drzwiami, które mogą uniemożliwiać

lub utrudniać otwieranie drzwiczek urządzenia.
▶ Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od

gniazda sieciowego, a następnie przeciąć przewód sieciowy i

zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknię-

cie.
Podczas wirowania większych, nieprzepuszczających wody rzeczy
do prania może dojść do niewyważenia, co może prowadzić do
obrażeń.
▶ Nie należy prać i wirować w urządzeniu dużych, nieprzepuszcza-

jących wody rzeczy, takich jak koce lub nakładki na materace.

OSTRZEŻENIE‒Ryzyko uduszenia się!

Dzieci mogą połknąć drobne części lub zadławić się nimi, co mo­że doprowadzić do uduszenia.

▶ Drobne części należy trzymać poza zasięgiem dzieci.
▶ Nie należy pozwalać dzieciom na zabawę drobnymi częściami.

OSTRZEŻENIE‒Ryzyko zatrucia!

Środki piorące i pielęgnacyjne mogą spowodować zatrucie w
przypadku połknięcia.
▶ W razie przypadkowego połknięcia środka należy zasięgnąć po-

rady lekarskiej.
▶ Środki piorące i pielęgnujące przechowywać w miejscu niedo-

stępnym dla dzieci.

OSTRZEŻENIE‒Ryzyko wybuchu!

Jeśli pranie zostało wcześniej poddane działaniu łatwopalnych
środków czyszczących na bazie rozpuszczalników, może to spo­wodować wybuch w urządzeniu.
▶ Przed praniem dokładnie wypłukać rzeczy poddane wstępnemu

czyszczeniu.

8

Bezpieczeństwo pl

WAŻNE‒Ryzyko odniesienia obrażeń!

Wchodzenie lub wspinanie się na urządzenie może spowodować
pęknięcie pokrywy.
▶ Nie wchodzić, ani nie wspinać się na urządzenie.
Urządzenie może się przewrócić w przypadku siadania na otwar­tych drzwiach lub opierania się o nie.

▶ Nie siadać na drzwiach urządzenia, ani nie opierać się o nie.
▶ Nie stawiać żadnych przedmiotów na drzwiach urządzenia.

Przy wkładaniu rąk do obracającego się bębna może dojść do
zranienia.
▶ Przed włożeniem rąk poczekać, aż bęben całkowicie się zatrzy-

ma.

WAŻNE‒Ryzyko oparzenia!

Roztwór środka piorącego jest gorący podczas prania wwysokich
temperaturach.
▶ Nie dotykać gorącego roztworu środka piorącego.

WAŻNE‒Ryzyko oparzeń chemicznych!

Przy otwieraniu szufladki na środki piorące znajdujące się w urzą­dzeniu środki piorące i pielęgnacyjne mogą pryskać. W przypadku
kontaktu z oczami lub skórą może dojść do podrażnień.
▶ W przypadku kontaktu ze środkami piorącymi lub pielęgnacyjny-

mi dokładnie przepłukać oczy lub skórę czystą wodą.
▶ W razie przypadkowego połknięcia środka należy zasięgnąć po-

rady lekarskiej.
▶ Środki piorące i pielęgnujące przechowywać w miejscu niedo-

stępnym dla dzieci.

1.6 Bezpieczne czyszczenie i konserwacja

OSTRZEŻENIE‒Ryzyko porażenia prądem!

Nieprawidłowo przeprowadzone naprawy stanowią poważne za­grożenie.
▶ Nigdy nie należy modyfikować urządzenia ani jego funkcji pod

względem technicznym.
▶ Naprawy urządzenia mogą być wykonywane wyłącznie przez

wykwalifikowany personel.

9

pl Bezpieczeństwo

▶ Do naprawy urządzenia należy używać wyłącznie oryginalnych

części zamiennych.
▶ W przypadku uszkodzenia przewodu sieciowego tego urządze-

nia należy zlecić jego wymianę przez producenta, jego serwis

lub przez odpowiednio wykwalifikowaną osobę, co jest koniecz-

nym warunkiem wykluczenia zagrożeń.
Wnikająca wilgoć może prowadzić do porażenia prądem.
▶ Przed czyszczeniem wyciągnąć wtyczkę lub wyłączyć bezpiecz-

nik w skrzynce bezpiecznikowej.
▶ Nie używać do czyszczenia urządzenia myjek parowych ani ci-

śnieniowych, węży i spryskiwaczy.

OSTRZEŻENIE‒Ryzyko odniesienia obrażeń!

Stosowanie nieoryginalnych części zamiennych i elementów wypo­sażenia dodatkowego jest niebezpieczne.
▶ Używać wyłącznie oryginalnych części zamiennych i elementów

wyposażenia dodatkowego producenta.

OSTRZEŻENIE‒Ryzyko zatrucia!

Stosowanie środków czyszczących zawierających rozpuszczalniki
może spowodować powstanie toksycznych oparów.
▶ Nie stosować środków czyszczących zawierających rozpusz-

czalniki.

10

Zapobieganie szkodom materialnym pl

Zapobieganie szkodom materialnym

2 Zapobieganie szkodom

materialnym

Zapobieganie szkodom materialnym

UWAGA!

Nieprawidłowe dozowanie płynów do
płukania tkanin, środków piorących,
środków pielęgnacyjnych i czyszczą­cych może mieć negatywny wpływ na
działanie urządzenia.

▶ Przestrzegać zaleceń producenta

dotyczących dozowania.
Przekroczenie maksymalnej pojemno­ści załadunkowej ma negatywny
wpływ na działanie urządzenia.

▶ Przestrzegać maksymalnej poje-

mości załadunkowej dla każdego

programu i nie przekraczać jej.

→"Programy", Strona28
Podczas transportu urządzenie ma
zamontowane zabezpieczenia trans­portowe. Nieusunięte zabezpieczenia
transportowe mogą spowodować
szkody materialne i uszkodzenie
urządzenia.

▶ Przed uruchomieniem należy cał-

kowicie usunąć wszystkie zabez-

pieczenia transportowe i przecho-

wać je.

▶ Przed każdym transportem należy

całkowicie zamontować wszystkie

zabezpieczenia transportowe, aby

uniknąć szkód transportowych.
Niewłaściwe podłączenie węża dopły­wowego może prowadzić do powsta­nia szkód materialnych.

▶ Mocno dokręcić złącza dopływu

wody.

▶ Wąż dopływowy podłączać do kra-

nu w miarę możliwości bezpośred-

nio, bez użycia dodatkowych ele-

mentów łączących, takich jak ad-

aptery, przedłużki, zawory itp.

▶ Obudowa zaworu węża dopływu

wody nie może się stykać z innymi

zamontowanymi elementami i nie

może być poddawana działaniu sił

zewnętrznych.

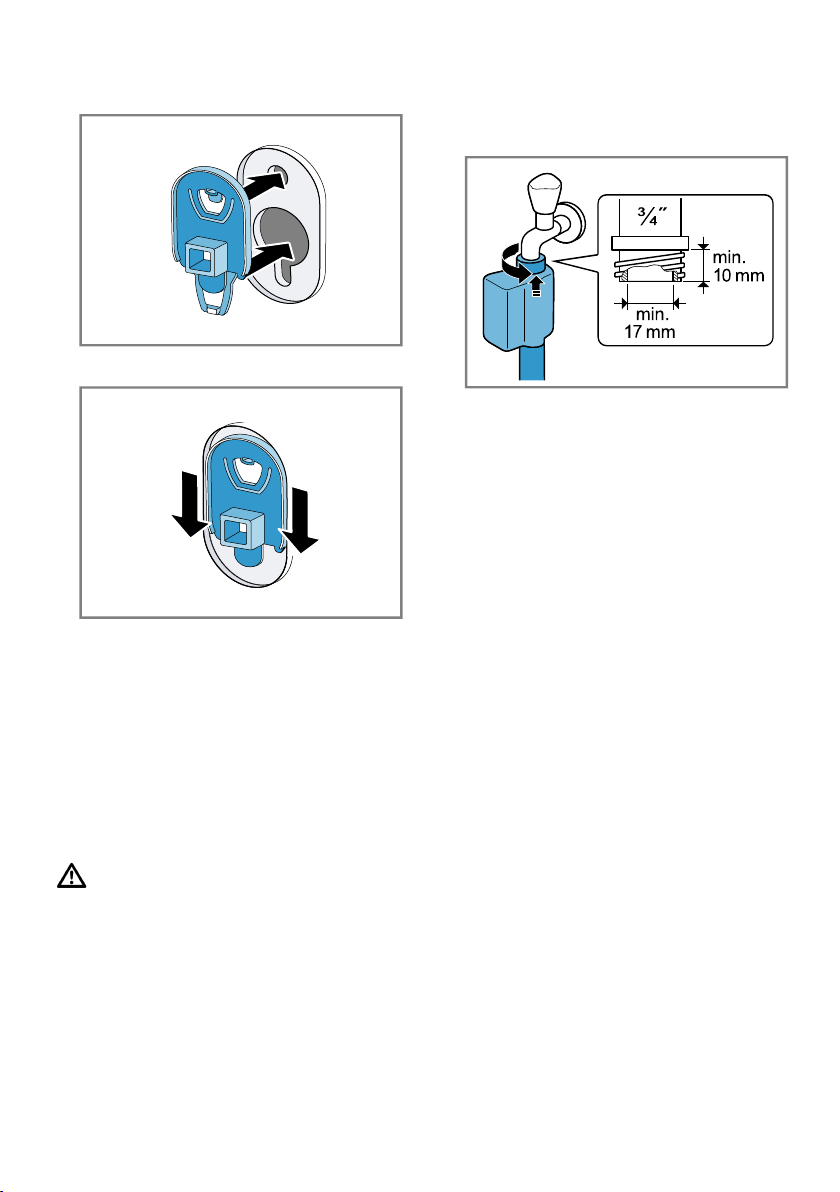

▶ Średnica wewnętrzna kurka musi

wynosić co najmniej 17 mm.

▶ Długość gwinta na złączu kranu

powinna wynosić co najmniej 10

mm.
Zbyt niskie lub zbyt wysokie ciśnienie
wody może mieć negatywny wpływ
na działanie urządzenia.

▶ Upewnić się, że ciśnienie wody w

instalacji wodociągowej wynosi co

najmniej 100kPa (1bar) i maksy-

malnie 1000kPa (10barów).

▶ Jeśli ciśnienie wody przekracza

podaną wartość maksymalną, na-

leży zainstalować zawór redukcyjny

między przyłączem wody pitnej a

zestawem węży urządzenia.

▶ Nie podłączać urządzenia do bate-

rii mieszającej bezciśnieniowego

podgrzewacza wody.
Zmodyfikowane lub uszkodzone wę­że wodne mogą spowodować uszko­dzenia materialne i uszkodzenia urzą­dzenia.

▶ Nigdy nie załamywać, zgniatać,

modyfikować ani przecinać prze-

wodu sieciowego.

▶ Używać tylko dostarczonych z

urządzeniem węży wodnych lub

oryginalnych węży zamiennych.

▶ Nigdy nie używać ponownie używa-

nych już wcześniej węży wodnych.
Użytkowanie urządzenia przy użyciu
zanieczyszczonej lub zbyt gorącej
wody może prowadzić do powstania
szkód materialnych i spowodować
uszkodzenie urządzenia.

▶ Urządzenie zasilać tylko zimną wo-

dą wodociągową.
Nieodpowiednie środki czyszczące
mogą uszkodzić powierzchnie urzą­dzenia.

▶ Nie należy stosować ostrych ani

ciernych środków czyszczących.

▶ Nie używać środków czyszczących

o dużej zawartości alkoholu.

▶ Nie używać poduszeczek ciernych

ani szorstkich gąbek.

11

pl Ochrona środowiska i oszczędność

▶ Urządzenie należy czyścić wyłącz-

nie wodą i miękką, wilgotną ście­reczką.

▶ Natychmiast usuwać wszelkie po-

zostałości środków piorących i
sprayów. które mają kontakt z
urządzeniem.

Ochrona środowiska i oszczędność

3 Ochrona środowiska i

oszczędność

Ochrona środowiska i oszczędność

3.1 Usuwanie opakowania

Materiały opakowaniowe są przyjazne
dla środowiska i nadają się do recy­klingu.

▶ Poszczególne elementy utylizować

zgodnie z rodzajem materiału.

3.2 Oszczędzanie energii i za­sobów naturalnych

Urządzenie użytkowane zgodnie z ty­mi wskazówkami zużywa mniej prądu
i wody.
¡ Stosować programy z niskimi tem-

peraturami i dłuższym przebiegiem
prania oraz wykorzystywać maksy­malną pojemność załadunkową.
→Strona28

¡ Środki piorące dozować w zależ-

ności od stopnia zabrudzenia pra­nia.

¡ Zmniejszyć temperaturę prania

przy lekko i normalnie zabrudzo­nym praniu.

¡ Ustawić maksymalną prędkość wi-

rowania, jeśli pranie ma być na­stępnie suszone w suszarce bęb­nowej.

¡ Prać bez prania wstępnego.

3.3 Tryb oszczędzania energii

Jeśli urządzenie nie będzie używane
przez krótki czas, automatycznie
przełączy się w tryb oszczędzania
energii. Wszystkie wskaźniki gasną i
miga .
Tryb oszczędzania energii zostaje za­kończony przez ponowne uruchomie­nie urządzenia.
Jeżeli urządzenie nie będzie używane
przez dłuższy czas, przełączy się au­tomatycznie w tryb czuwania (Stand­by).

Ustawianie i podłączanie

4 Ustawianie i podłącza-

nie

Ustawianie i podłączanie

4.1 Rozpakowywanie urzą­dzenia

UWAGA!

Pozostawione w bębnie przedmioty,
które nie są związane z pracą urzą­dzenia, mogą być przyczyną szkód
materialnych oraz uszkodzeń urzą­dzenia.

▶ Przed uruchomieniem urządzenia

należy usunąć z bębna te przed­mioty i dołączone elementy wypo­sażenia dodatkowego.

1. Zdjąć z urządzenia wszystkie ele-

menty opakowania oraz pokrowce
ochronne.

→"Usuwanie opakowania",

Strona12

2. Sprawdzić urządzenie pod kątem

widocznych uszkodzeń.

3.

Otworzyć drzwi. →Strona34

4. Usunąć z bębna wyposażenie do-

datkowe.

5. Zamknąć drzwi.

12

Ustawianie i podłączanie pl

4.2 Zakres dostawy

Po rozpakowaniu należy sprawdzić
wszystkie części pod kątem ewentu­alnych uszkodzeń podczas transpor­tu.

UWAGA!

Używanie urządzenia z niekomplet­nym lub uszkodzonym wyposażeniem
może mieć negatywny wpływ na funk­cje urządzenia i może prowadzić do
szkód materialnych i uszkodzeń urzą­dzenia.

▶ Nie używać urządzenia z niekom-

pletnym lub uszkodzonym wyposa­żeniem.

▶ Wymienić odpowiednie wyposaże-

nie przed uruchomieniem urządze­nia.
→"Akcesoria", Strona32

Uwaga:Urządzenie zostało fabrycz­nie przetestowane pod kątem działa­nia. Może to powodować powstawa­nie plam z wody w urządzeniu, które
zostaną usunięte podczas pierwsze­go cyklu prania.

W zakres dostawy wchodzą:

¡ Pralka
¡ dodatkowe dokumenty
¡ zabezpieczenia transportowe

→"Demontaż zabezpieczeń trans­portowych", Strona14

¡ zaślepki

4.3 Wymagania dotyczące miejsca ustawienia

OSTRZEŻENIE

Ryzyko porażenia prądem!

Urządzenie zawiera elementy przewo­dzące napięcie elektryczne. Dotyka­nie elementów przewodzących napię­cie elektryczne jest niebezpieczne.

▶ Nie użytkować urządzenia bez po-

krywy.

OSTRZEŻENIE

Ryzyko odniesienia obrażeń!

Urządzenie ustawione na cokole mo­że przechylić się podczas eksploata­cji.

▶ Przed uruchomieniem należy bez-

względnie przymocować nóżki
urządzenia za pomocą nakładek
mocujących →Strona32 dołą­czonych przez producenta.

UWAGA!

Zamarznięte resztki wody w urządze­niu mogą spowodować jego uszko­dzenie.

▶ Nie ustawiać i nie użytkować urzą-

dzenia w miejscach zagrożonych
wystąpieniem mrozu ani na ze-

wnątrz.
Jeśli urządzenie zostanie przechylone
o ponad 40°, może dojść do wycieku
resztek wody z urządzenia i doprowa­dzić w konsekwencji do powstania
szkód materialnych.

▶ Zachować ostrożność przy prze-

chylaniu urządzenia.

▶ Transportować urządzenie w pozy-

cji stojącej.

Miejsce ustawie-

Wymagania

nia

Cokół Zamocować

urządzenie za
pomocą nakła­dek mocujących
→Strona32.

Drewniany strop
belkowy

Ustawić urządze­nie na wodood­pornej płycie
drewnianej (gru­bość min.
30mm), stabilnie
przykręconej do
podłogi.

13

pl Ustawianie i podłączanie

Miejsce ustawie-

Wymagania

nia

Ciąg kuchenny Urządzenie moż-

na ustawić wy­łącznie pod cią­głym blatem ro­boczym, który
jest stabilnie po­łączony z sąsia­dującymi szafka­mi. Wymagana
szerokość wnęki:
60cm.

Przy ścianie Nie zaciskać wę-

ży ani sieciowe­go przewodu
przyłączeniowe­go między ścianą
a urządzeniem.

4.4 Demontaż zabezpieczeń transportowych

Podczas transportu urządzenie ma
zamontowane z tyłu zabezpieczenia
transportowe.

Uwaga:Śruby zabezpieczenia trans­portowego i tuleje należy zachować
na wypadek transportu w później­szym terminie.
→"Montaż zabezpieczeń transporto-

wych", Strona51

2. Wykręcić i usunąć wszystkie

śruby 4 zabezpieczeń transporto­wych za pomocą klucza płaskiego
o rozmiarze 13.

3. Usunąć z uchwytu przewód przyłą-

czeniowy.

4. Usunąć 4 tuleje.

1. Wyciągnąć wąż z uchwytów.

14

Ustawianie i podłączanie pl

5. Nałożyć 4 zaślepki.

6. Przesunąć 4 zaślepki w dół.

Uwaga:Aby blokady transportowe

zamontować w urządzeniu na czas
transportu, należy wykonać opisane
poniżej czynności w odwrotnej kolej­ności.

4.5 Podłączanie urządzenia

Podłączanie węża doprowadzającego wodę

OSTRZEŻENIE

Ryzyko porażenia prądem!

Urządzenie zawiera elementy przewo­dzące napięcie elektryczne. Dotyka­nie elementów przewodzących napię­cie elektryczne jest niebezpieczne.

▶ Nie zanurzać w wodzie zaworu

elektromagnetycznego Aquastop.

1. Podłączyć wąż doprowadzający

wodę do zaworu wody (26,4 mm =
3/4").

2. Ostrożnie otworzyć zawór wody i

sprawdzić szczelność w miejscach
podłączenia.

Rodzaje przyłączy odpływu wody

Informacje te ułatwiają podłączenie
urządzenia do odpływu wody.

UWAGA!

Podczas odpompowywania wody
wąż odprowadzający wodę znajduje
się pod ciśnieniem i może odłączyć
się od zainstalowanego punktu przy­łączeniowego.

▶ Zabezpieczyć wąż odprowadzający

wodę przed niezamierzonym odłą-

czeniem.
W przypadku zablokowanego lub za­mkniętego odpływu, zgromadzone
ścieki mogą cofnąć się do urządze­nia.

▶ Przed uruchomieniem urządzenia

należy upewnić się, że ścieki są

szybko odprowadzane do kanaliza-

cji, a zatory zostały usunięte.
Uwaga:Uwzględnić wysokości od-

pompowywania.
Maksymalna wysokość odpompowy­wania wynosi 100cm.

15

pl Ustawianie i podłączanie

Syfon Zabezpieczyć

miejsce podłą­czenia opaską
zaciskową
(24-40 mm).

Umywalka Zamocować wąż

odprowadzający
wodę za pomocą
kolanka i zabez­pieczyć.
→"Akcesoria",

Strona32

Odpływ wody do
rury z tworzywa
sztucznego z gu­mowym kołnie­rzem lub do krat­ki ściekowej

Zamocować wąż
odprowadzający
wodę za pomocą
kolanka i zabez­pieczyć.
→"Akcesoria",

Strona32

Podłączanie urządzenia do sieci elektrycznej

Uwaga:Dla tego urządzenia instala-

cja elektryczna domu musi być zgod­na z lokalnymi wymogami prawnymi i
przepisami bezpieczeństwa oraz po­winna być zaopatrzona w wyłącznik
różnicowoprądowy.

1. Podłączyć wtyczkę przewodu sie-

ciowego urządzenia do gniazda
sieciowego w pobliżu urządzenia.

Parametry przyłączeniowe urządze­nia można znaleźć w rozdziale Da­ne techniczne →Strona55.

2. Sprawdzić, czy wtyczka jest stabil-

nie połączona z gniazdem siecio­wym.

4.6 Wypoziomowanie urzą-

dzenia

W celu ograniczenia hałasu i wibracji
oraz w celu uniknięcia przemieszcza­nia się urządzenia należy odpowied­nio wypoziomować urządzenie.

1. Za pomocą klucza płaskiego o

rozmiarze 17 odkręcić nakrętki za-

bezpieczające w kierunku zgod-

nym z ruchem wskazówek zegara.

2. W celu wypoziomowania urządze-

nia obracać nóżki urządzenia.

Sprawdzić ustawienie za pomocą

poziomnicy.

Wszystkie nóżki urządzenia muszą

stać stabilnie na podłożu.

16

Przed pierwszym użyciem pl

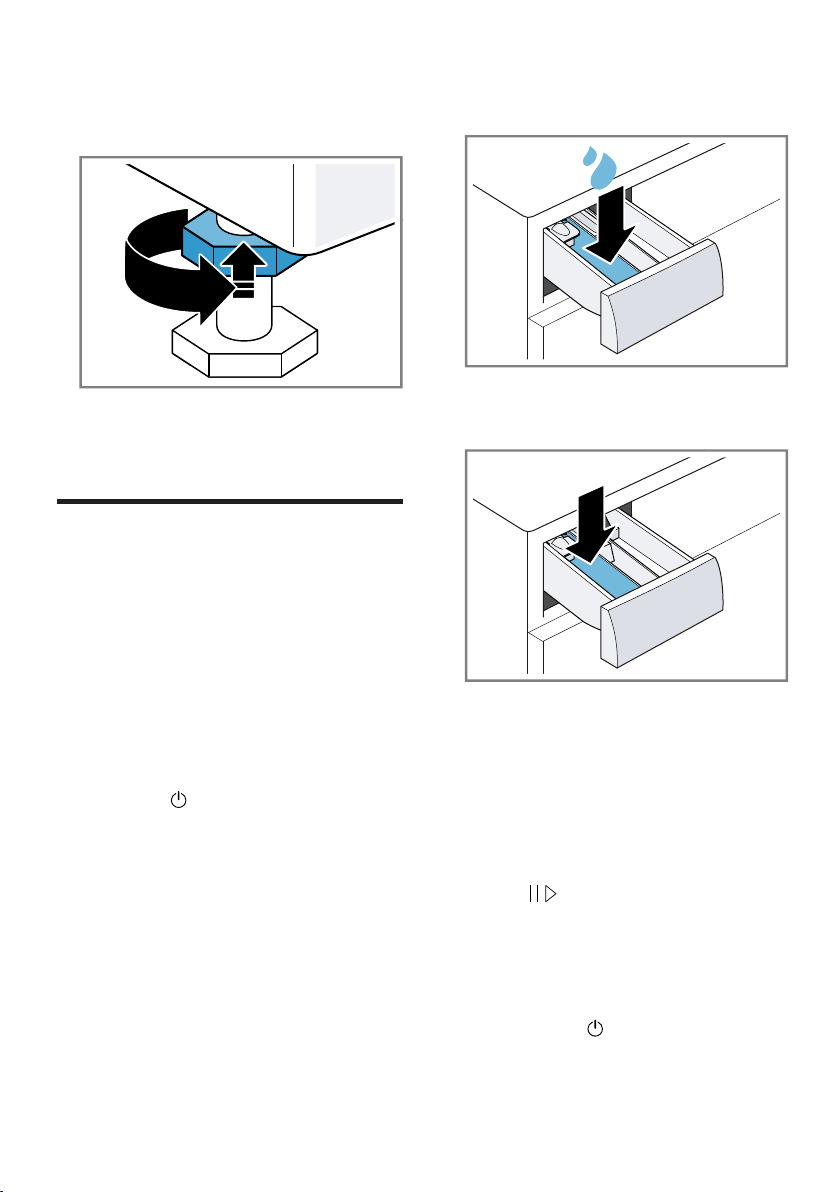

3. Nakrętki zabezpieczające dokręcić

do obudowy przy użyciu klucza
płaskiego o rozmiarze 17.

Przytrzymać przy tym nóżkę urzą­dzenia, nie zmieniając jej wysoko­ści.

Przed pierwszym użyciem

5 Przed pierwszym

użyciem

Przed pierwszym użyciem

Przygotować urządzenie do użycia.

5.1 Uruchamianie cyklu pra­nia bez tekstyliów

5. Wlać ok. 1 l wody wodociągowej

do przegródki II.

6. Uniwersalny proszek do prania z

wybielaczem tlenowym należy wsy­pać do komory II.

Urządzenie zostało poddane dokład­nej kontroli przed opuszczeniem fa­bryki. Aby usunąć resztki wody,
pierwsze pranie należy wykonać bez
tekstyliów.

1. Nacisnąć .

Proces włączania trwa kilka se­kund.

2. Ustawić program Bawełna 90°C

lub wybrać w aplikacji HomeCon­nect program czyszczenia bębna.

3. Zamknąć drzwi.

4. Wyciągnąć szufladkę na środki

piorące.

Aby zapobiec powstawaniu piany,
użyć tylko połowy zalecanej przez
producenta ilości środka piorące­go do lekko zabrudzonego prania.
Nie używać środków piorących do
wełny ani do tkanin delikatnych.

7. Wsunąć szufladkę na środki piorą-

ce.

8. W celu uruchomienia programu na-

cisnąć .

a Na wyświetlaczu widoczny jest po-

zostały czas trwania programu.

a Po zakończeniu programu na wy-

świetlaczu pojawia się: "End".

9. Uruchomić pierwszy cykl prania

lub nacisnąć , aby przełączyć
urządzenie w tryb czuwania (stand-

17

pl Przed pierwszym użyciem

by).
→"Podstawowy sposób obsługi",

Strona33

18

Poznawanie urządzenia pl

1

2

4

6

3

5

8

7

7

1

2

3

4

5

6

7

8

Poznawanie urządzenia

6 Poznawanie urządzenia

Poznawanie urządzenia

6.1 Urządzenie

W tym miejscu można znaleźć przegląd części urządzenia.

W zależności od typu urządzenia przedstawione na ilustracji szczegóły, takie
jak kolor czy kształt, mogą się różnić.

Klapa konserwacyjna pompy
wody →Strona41

drzwi →Strona34 Szufladka na środki piorące

→Strona19
Pulpit obsługi →Strona20

Wąż odprowadzający wodę
→Strona15

Przewód przyłączeniowy
→Strona16

Zabezpieczenia transportowe
→Strona14

Wąż doprowadzający wodę
→Strona15

6.2 Szufladka na środki piorą­ce

Uwaga:Przestrzegać podanych

przez producenta informacji dotyczą­cych użytkowania i dozowania środ-

19

pl Poznawanie urządzenia

2

3

1

4

1

2

3

4

3

1

2

1

1

2

3

ków piorących i pielęgnujących oraz
informacji podanych w opisach pro­gramów.

Dozownik środków piorących
w płynie
→"Wkładanie dozownika",

Strona34

Komora II: środek dla prania
głównego,

Komora : płyn do płukania
Komora I: środek dla prania

wstępnego

6.3 Pulpit obsługi

Panel obsługi służy do sterowania funkcjami urządzenia i zapewnia informacje
o jego stanie.

Programy →Strona28
Przyciski →Strona25
Przyciski →Strona25 i wy-

świetlacz →Strona22

20

6.4 Logika obsługi

Niektóre obszary wyświetlacza są
przyciskami reagującymi na dotyk.
Aktywują, dezaktywują one ustawie­nia lub zmieniają je po dotknięciu

przycisku. Aktywowane ustawienia są
zaznaczone na wyświetlaczu jaśniej­szym kolorem.

UWAGA!

Wywieranie zbyt dużego nacisku na
wyświetlacz może prowadzić do
uszkodzeń.

▶ Nie wywierać silnego nacisku na

wyświetlacz.

▶ Nie naciskać wyświetlacza ostro

zakończonymi i ostrymi przedmio­tami.

Poznawanie urządzenia pl

21

pl Wyświetlacz

Wyświetlacz

7 Wyświetlacz

Wyświetlacz

Na wyświetlaczu wyświetlane są aktu­alne wartości ustawień, możliwości
wyboru lub informacje i wskazówki.
W zależności od stanu programu na wyświetlaczu widoczne są różne informa­cje w obszarze , np. ⁠.

Uwaga:Aktualizacja oprogramowania może sprawić, że dostępne będą dodat­kowe funkcje.
→"Instalacja aktualizacji oprogramowania", Strona38
Jeśli aktualizacja oprogramowania jest dostępna, w aplikacjiHomeConnect bę­dzie można znaleźć więcej informacji.

Przykładowe wskazanie na wyświetlaczu

Wskazanie Opis

1

0:40

Przewidywany czas trwania programu lub czas pozostały
do końca programu w godzinach i minutach.

(Gotowe za) /

1

"10 h"
max 9,0

1

Czas zakończenia programu
→"Przyciski", Strona25

Zalecana maksymalna pojemność załadunkowa dla usta­wionego programu w kg.

- 1600 Ustawiona prędkość wirowania w obr./min.
→"Przyciski", Strona26
Brak wyboru: bez wirowania końcowego, tyko odpompo­wanie

: płukanie stop, bez odpompowania

1

Przykład

22

Wyświetlacz pl

Wskazanie Opis

- 90 Ustawiona temperatura w °C.
→"Przyciski", Strona26

(zimny)

( ⁠) Włączanie, przerywanie lub zatrzymywanie

¡ świeci się: program trwa i może zostać przerwany lub

zatrzymany.

¡ miga: możliwe jest uruchomienie lub kontynuowanie

programu.

Można dołożyć lub wyjąć pranie i przerwać aktualny pro­gram. →Strona35

End Status programu: Zakończenie programu

Status programu: Zastosowanie pary

¡ świeci się: aktywowano zabezpieczenie przed dziećmi.
¡ miga: zabezpieczenie przed dziećmi zostało aktywowa-

ne a urządzenie zostało włączone.
→"Dezaktywacja zabezpieczenia przed dziećmi",

Strona37

(Pranie wstęp-

ne)

(Pielęgnacja

parą)

Aktywowano pranie wstępne.
→"Przyciski", Strona27

Ogrzewanie i poddawanie tekstyliów działaniu pary wod­nej jest aktywowane.
→"Przyciski", Strona25

Aktywowano płukanie stop.

(Speed Perfect) Skrócony czas trwania programu został aktywowany.

→"Przyciski", Strona25

(Mini pranie) Pranie niewielkich ilości lub pojedynczych tekstyliów zo-

stało aktywowane.
→"Przyciski", Strona26

Aktywowany jest rodzaj plam Krew.
Aktywowany jest rodzaj plam Trawa.
Aktywowany jest rodzaj plam Czerwone wino.
Aktywowany jest rodzaj plam Pot.
Aktywowany jest rodzaj plam Tłuszcze/oleje spożywcze.
Aktywowany jest rodzaj plam Pomidory.
Zmiana ustawień podstawowych. →Strona40
miga: wymagane jest czyszczenie bębna. W celu przepro-

wadzenia czyszczenia i pielęgnacji bębna oraz zbiornika
pralki włączyć program Bawełna 90°C.
→"Czyszczenie bębna", Strona40

1

Przykład

23

pl Wyświetlacz

Wskazanie Opis

( Zdalny start) Aktywowane jest zdalne włączanie.

→"Przyciski", Strona26
¡ świeci się: urządzenie jest połączone zsiecią domową

za pomocą Wi-Fi.

¡ miga: urządzenie próbuje połączyć się z siecią domową

za pomocą Wi-Fi.
→"HomeConnect ", Strona37
Ustawienia, które nie są dostępne na urządzeniu, zostały

wprowadzone za pomocą aplikacji HomeConnect.
Szczegółowe informacje na ten temat można znaleźć w
aplikacji HomeConnect.

⁠ świeci się: system kontroli napięcia został wstrzymany z

powodu niedopuszczalnych spadków napięcia. Napięcie
ponownie osiągnęło dopuszczalny poziom i program jest
kontynuowany.

Uwaga:Czas trwania programu ulega wydłużeniu.

⁠ miga: system kontroli napięcia został wstrzymany z powo-

du niedopuszczalnych przekroczeń napięcia.
→"Miga i program zostaje zatrzymany.", Strona47

Uwaga:Program będzie kontynuowany, gdy napięcie po­nownie osiągnie dopuszczalny poziom.

Urządzenie wykryło zbyt dużą ilość piany.
→" lub nasilone powstawanie piany.", Strona47

¡ świeci się: drzwi urządzenia są zablokowane.

– W celu dołożenia prania, można odblokować drzwi,

jeśli świeci się .
→"Dokładanie prania", Strona35

– Aby otworzyć drzwi, można przerwać program.

→"Przerwanie programu", Strona36

¡ miga: drzwi nie są zamknięte.
¡ Brak ciśnienia wody.

¡ Ciśnienie wody w kranie jest zbyt niskie.

1

1

Przykład

Kod błędu, informacja o błędzie, sygnał. →Strona45

24

Przyciski pl

Przyciski

8 Przyciski

Przyciski

Uwaga:Aktualizacja oprogramowania może sprawić, że dostępne będą dodat-

kowe funkcje.
→"Instalacja aktualizacji oprogramowania", Strona38
Jeśli aktualizacja oprogramowania jest dostępna, w aplikacjiHomeConnect bę­dzie można znaleźć więcej informacji.

Wybór możliwych ustawień programu zależy od wybranego programu.

Przycisk Wybór więcej informacji

¡ włączanie
¡ anulowanie
¡ pauzowanie

Speed Perfect ¡ aktywacja

¡ dezaktywacja

AntiStain Wielokrotny wybór Wybór rodzaju plam.

Pielęgnacja parą ¡ Aktywuj

¡ Dezaktywuj

Gotowe za do 24 godzin Ustawić czas zakończenia programu.

Włączanie, przerywanie lub zatrzymy­wanie programu.

Aktywacja lub dezaktywacja skrócone­go czasu trwania programu.

Uwaga:Zwiększa się zużycie energii.
Rezultat prania nie ulega przez to po­gorszeniu.

Temperatura, ruchy bębna i czas na­maczania zostaną dopasowane do ro­dzaju plam.

Aktywacja lub dezaktywacja ogrzewa­nia i poddawania tekstyliów działaniu
pary wodnej.
Aby rozluźnić pranie i zredukować za­gniecenia, przebieg i prędkość obro­towa wirowania zostaną dopasowane,
a tekstylia zostaną na koniec poddane
działaniu pary.

Uwagi

¡ W celu redukcji zagnieceń rozwie-

sić tekstylia bezpośrednio po pra­niu.

¡ Przy programach z załadunkiem

większym niż 4kg, maksymalny za­ładunek zostaje zredukowany do
4kg.

Czas trwania programu jest już
uwzględniony w ustawionej liczbie go­dzin.
Po rozpoczęciu programu wyświetli
się czas trwania programu.

25

pl Przyciski

Przycisk Wybór więcej informacji

Temp. - 90 Dopasować temperaturę.

Ustawiona temperatura w °C.

Wirowanie - 1600 Dopasowanie prędkości wirowania lub

aktywacja (płukanie stop).
Ustawiona prędkość wirowania w
obr./min.
Po dokonaniu wyboru woda nie zo­staje odpompowana na zakończenie
cyklu prania, a wirowanie jest dezakty­wowane. Pranie pozostaje w wodzie z
płukania.
Jeśli nie wybrano prędkości wirowania
lub , woda nie zostaje odpompowa­na na zakończenie cyklu prania, a wi­rowanie jest dezaktywowane.

(wyłącznik sie-

ciowy)

¡ Włącz
¡ Tryb czuwania /

standby
¡ Ponowne uru-

chomienie urzą-

dzenia

Włączenie urządzenia lub przełączenie
w tryb czuwania / standby.
Jeśli pulpit obsługi nie reaguje, naci­skać przez ok. 5sekund, aby po­nownie uruchomić urządzenie.
→"Wyświetlacz i przyciski nie reagu-

ją.", Strona47

⁠Zdalny start ¡ Aktywuj

¡ Dezaktywuj

Aktywacja lub dezaktywacja funkcji
zdalnego włączania. →Strona38

¡ HomeConnect

Otwieranie usta-

wień

⁠3 sek. ¡ aktywacja

¡ dezaktywacja

⁠3 sek. Wielokrotny wybór

→"Zabezpieczenie przed dziećmi",

Strona36
→"Ustawienia podstawowe",

Strona39

Mini pranie ¡ Aktywacja

¡ Dezaktywacja

Pranie niewielkich ilości delikatnych
lub wytrzymałych tekstyliów.
Czas trwania programu ulega skróce­niu, a zużycie wody i energii jest do­stosowane do załadunku.

Uwaga:W przypadku aktywacji tego
ustawienia maksymalna wielkość zała­dunku dla danego programu zostaje
zredukowana do 0,5 kg.

26

Przycisk Wybór więcej informacji

Pranie wstępne ¡ Aktywacja

¡ Dezaktywacja

Aktywacja lub dezaktywacja prania
wstępnego, np.do prania mocno za­brudzonych tekstyliów.

Uwaga:Dodać środek piorący do pra­nia wstępnego do komory I i środek
piorący przeznaczony do prania za­sadniczego do komory II szuflady na
środki piorące.
→"Szufladka na środki piorące",

Strona19

Przyciski pl

27

pl Programy

Programy

9 Programy

Programy

Uwagi

¡ Etykiety pielęgnacyjne zawierają dodatkowe informacje ułatwiające wybór

programu.

¡ Ustawienie temperatury programu gwarantuje, że temperatura podana na ety-

kiecie pielęgnacyjnej nie zostanie przekroczona. Temperatura osiągnięta w
urządzeniu może odbiegać od ustawionej temperatury. Najlepszy możliwy re­zultat prania uzyskiwany jest przy optymalnej wydajności energetycznej.

¡ Aktualizacja oprogramowania może sprawić, że dostępne będą dodatkowe

funkcje.
→"Instalacja aktualizacji oprogramowania", Strona38
Jeśli aktualizacja oprogramowania jest dostępna, w aplikacjiHomeConnect
będzie można znaleźć więcej informacji.

Program Opis maks.

wsad
(kg)

Bawełna Pranie wytrzymałych tkanin z bawełny i lnu.

Nadaje się również jako program krótki dla normal­nie zabrudzonych ubrań, w przypadku aktywowania
Speed Perfect.
Ustawienie programu:

¡ maks. 90°C
¡ maks. 1600 obr./min

Eco 40-60 Pranie tekstyliów zbawełny i lnu.

Uwaga:Tekstylia, które zgodnie z symbolem pielę­gnacyjnym przeznaczone są do prania w tempera­turze od 40°C do 60C , można prać razem.
Skuteczność prania odpowiada najlepszej klasie
skuteczności prania według norm prawnych.
W przypadku tego programu temperatura prania
zostanie automatycznie dopasowana tak, aby osią­gnąć optymalną efektywność energetyczną przy
najlepszej skuteczności prania. Nie można zmienić
temperatury prania.

Prędkość obrotowa wirowania wynosi maksymalnie
1600 obr./min.

Syntetyki Pranie tekstyliów zwłókien syntetycznych.

Ustawienie programu:

¡ maks. 60°C
¡ maks. 1400 obr./min

1

Aktywowano Speed Perfect

9,0
5,0

9,0

4,0

1

28

Programy pl

Program Opis maks.

wsad
(kg)

Mix szybki Pranie tekstyliów zbawełny, lnu i włókien syntetycz-

4,0
nych.
Program przeznaczony do lekko zabrudzonego pra­nia.
Ustawienie programu:

¡ maks. 60°C
¡ maks. 1600obr/min

Delikatne/Je­dwab

Pranie delikatnych wyrobów tekstylnych z jedwabiu,
wiskozy i syntetyków.

2,0

Używać środka piorącego do tkanin delikatnych lub
jedwabiu.

Uwaga:Wyjątkowo delikatne tkaniny lub tekstylia z
haftkami lub fiszbinami prać w specjalnych siatkach
do prania.

Wskazówka:Delikatne czyszczenie prania zmniej­sza ścieranie włókien tekstylnych i mikroplastiku.

Ustawienie programu:

¡ maks. 40°C
¡ maks. 800obr/min

⁠Wełna Pranie tkanin wełnianych lub zdomieszką wełny,

2,0
nadających się doprania ręcznego lub wpralce.
Aby zapobiec zbieganiu się prania, bęben bardzo
delikatnie porusza prane tekstylia, zachowując dłuż­sze przerwy w procesie prania.
Używać środka piorącego do wełny.
Ustawienie programu:

¡ maks. 40°C
¡ maks. 800obr/min

Płukanie Płukanie z późniejszym wirowaniem i odpompowa-

–
niem wody.
Ustawienie programu: maks. 1600 obr./min.

Wirowanie/Od­pompow.

⁠Programy z

aplikacji

Wirowanie i odpompowanie wody.
Ustawienie programu: maks. 1600 obr./min.

Programy dodatkowe można wybierać bezpośred­nio przez aplikację HomeConnect.

–

–

Opis programów jest dostępny w aplikacji Ho­meConnect.

Uwaga:Urządzenie musi być połączone z siecią
domową i zarejestrowane w aplikacji HomeCon­nect. →Strona37

1

Aktywowano Speed Perfect

29

pl Programy

Program Opis maks.

wsad

(kg)

Higiena Plus Pranie wytrzymałych tkanin z bawełny i lnu.

6,5
Program zalecany w przypadku alergii i szczególnie
wysokich wymagań higienicznych.

Uwaga:Gdy ustawiona temperatura zostanie osią­gnięta, jest utrzymywana na stałym poziomie pod­czas całego procesu prania.

Ustawienie programu:

¡ maks. 60°C
¡ maks. 1600obr/min

Odzież funkcyj-naPranie tekstyliów odpornych na działanie czynników

2,0
atmosferycznych, odzieży wierzchniej z technologią
membranową i wodoodpornym wykończeniem.
Używać środka piorącego do odzieży wierzchniej.
Nie używać płynu do płukania tkanin.
Ustawienie programu:

¡ maks. 40°C
¡ maks. 800obr/min

⁠Iron Assist Program odpowiedni do koszul, t-shirtów i podob-

nych tekstyliów z bawełny i lnu.
Program do podgrzewania i poddawania suchych
tekstyliów działaniu pary wodnej, aby po zakończe­niu programu rozwiesić je lub aby późniejsze ich
prasowanie było łatwiejsze.
Załadunek programu wynosi maksymalnie pięć ko­szul lub pięć t-shirtów.
Aktywować Mini pranie, jeżeli para ma być użyta je­dynie do jednej sztuki prania.
Aktywować Speed Perfect, jeżeli para ma być użyta
jedynie do jednej sztuki prania.

Uwagi

¡ Od razu po zakończeniu programu rozwiesić lub

prasować ciepłe i poddane działaniu pary teksty­lia.

¡ Tekstylia nie będą poddane praniu ani czyszcze-

niu. Nie używać środków piorących ani pielęgna­cyjnych.

¡ Para wodna jest gorąca i może spowodować

uszkodzenia określonych typów tkanin i teksty­liów.
Z tego względu program jest nieodpowiedni do
tekstyliów outdoorowych oraz tekstyliów z jedwa­biu i wełny jak np. swetry.

1

Aktywowano Speed Perfect

–

30

Programy pl

Program Opis maks.

wsad

(kg)

Jeans/Ciemne
kolory

Pranie ciemnych i kolorowych tekstyliów z bawełny
oraz włókien syntetycznych, np.dżinsu.

4,0

Tekstylia prać odwrócone stroną wewnętrzną na ze­wnątrz.
Używać środka piorącego w płynie.
Ustawienie programu:

¡ maks. 40°C
¡ maks. 1200obr/min

Super krótki
15'/30'

Pranie tekstyliów z bawełny i włókien syntetycznych.
Krótki program do lekko zabrudzonych tekstyliów w

4,0

2,0

1

małych ilościach.
Czas trwania programu: ok. 30 minut.
W celu skrócenia czasu trwania programu do 15
minut, aktywować Speed Perfect. Maksymalna po­jemność załadunkowa zmniejsza się do 2,0kg.
Ustawienie programu:

¡ maks. 40°C
¡ maks. 1200obr/min

1

Aktywowano Speed Perfect

31

pl Akcesoria

Akcesoria

10 Akcesoria

Akcesoria

Używać oryginalnych elementów wyposażenia. Są one dokładnie dostosowane
do urządzenia.

Zastosowanie Numer za-

mówienio­wy

Przedłużenie węża
doprowadzającego
wodę

Nakładki mocujące Poprawa stabilności urządzenia. WMZ2200
Kolanko Mocowanie węża odprowadzającego wo-

Wkład na środek
piorący w płynie

Środek czyszczący
do pralek

Przedłużenie węża doprowadzającego

WMZ2381
zimną wodę lub węża z systemem Aqu­astop (2,50 m).

00655300
dę.

Dozowanie środka piorącego w płynie. 00605740

Środki czyszczące do wnętrza urządzenia. 00311929

Pranie

11 Pranie

Pranie

11.1 Przygotowanie prania

UWAGA!

Przedmioty pozostawione w praniu
mogą spowodować uszkodzenie pra­nych tekstyliów oraz bębna.

▶ Przed eksploatacją urządzenia wy-

jąć wszystkie przedmioty z kieszeni
pranych tekstyliów.

Uwaga

Przygotowania pranie chroni
urządzenie i tekstylia.

¡ Usunąć ziemię i piasek szczotką
¡ Posortować pranie według kolorów

i tekstyliów, przestrzegać etykiet ze
wskazówkami pielęgnacji

¡ Zamknąć wszystkie zapięcia na

zamki błyskawiczne, rzepy, haftki i
pętelki

¡ Związać pasy i paski z tkaniny oraz

tasiemki

¡ Usnąć klamry i ołowiane taśmy z fi-

ranek

¡ niewielkie lub delikatne ubrania

prać w specjalnej siatce do prania

¡ Duże i małe sztuki bielizny prać ra-

zem

¡ Ubrania ze świeżymi plamami prać

niezwłocznie

¡ Ubrania z zaschniętymi plamami

wstępnie oczyścić i prać kilka razy

¡ Ubrania wkładać do bębna niepo-

składane

¡ Przed załadowaniem bębna należy

kilkakrotnie wypłukać pranie pod­dane wstępnie działaniu wybiela­cza na bazie chloru.

32

Środki piorące i pielęgnacyjne pl

Środki piorące i pielęgnacyjne

12 Środki piorące i pielę-

gnacyjne

Środki piorące i pielęgnacyjne

Dzięki odpowiedniemu doborowi
środków piorących i pielęgnacyjnych
można chronić zarówno urządzenie,
jak i pranie.
Zalecenia producenta w zakresie sto­sowania i dozowanie zamieszczone
są na opakowaniu.

Uwagi

¡ W przypadku używania środków

piorących w płynie stosować wy­łącznie preparaty samopłynące.

¡ nie mieszać ze sobą różnych środ-

ków piorących w płynie

¡ nie mieszać środka piorącego z

płynem do płukania

¡ Nie stosować starych i mocno za-

gęszczonych produktów.

¡ nie stosować środków zawierają-

cych rozpuszczalniki, substancje
żrące lub wydzielające gazy

¡ Nie używać wybielaczy chlorowych
¡ Rzadko używać barwników, ponie-

waż sól utrwalająca może uszko­dzić stal nierdzewną.

¡ nie stosować w urządzeniu środ-

ków odbarwiających

Podstawowy sposób obsługi

13 Podstawowy sposób

obsługi

Podstawowy sposób obsługi

13.1 Włączanie urządzenia

Uwaga:Przy pierwszym uruchamia-

niu urządzenia, po podłączeniu do
prądu, proces włączania trwa do jed­nej minuty.

Wymaganie:Urządzenie jest odpo­wiednio ustawione i podłączone.
→Strona12

▶ Nacisnąć .

Proces włączania trwa kilka se­kund.

Uwaga:Oświetlenie bębna gaśnie
automatycznie.

13.2 Ustawianie programu

1. Obrócić programator w celu wy-

brania żądanego programu.
→"Programy", Strona28

a Na wyświetlaczu widoczne są usta-

wienia programu.

2. Dopasować ustawienia programu.

→"Przyciski", Strona25
Przestrzegać informacji na temat

Logika funkcjonowania
→Strona20.
Ustawienia programu nie są zapi­sywane na stałe dla danego pro­gramu.

Ustawianie programów dodatkowych

Wymaganie:Ustawione jest Ho-

meConnect. →Strona37

1. Ustawić program ⁠Programy z

aplikacji.

a Miga ⁠Zdalny start.

2. Nacisnąć ⁠Zdalny start.

a Aplikacja HomeConnect pokazuje

programy do wyboru.

3. Ustawić w aplikacji HomeConnect

program.

4. W razie potrzeby dopasować usta-

wienia programu.
→"Przyciski", Strona25

5.

Włączyć program. →Strona35

33

pl Podstawowy sposób obsługi

13.3 Otwieranie drzwi

1. Chwycić uchwyt drzwi od spodu i

pociągnąć za drzwi.

2. Otworzyć drzwi.

13.5 Wkładanie dozownika

1. Wyciągnąć dozownik na środki

piorące.

2. Nacisnąć wkładkę w dół i wyjąć

szufladkę na środki piorące.

3. Włożyć dozownik.

13.4 Wkładanie prania

Uwaga:Aby uniknąć powstawania

zagnieceń, przestrzegać maksymal­nego załadunku programów.
→"Programy", Strona28

Wymagania

¡ Pranie jest przygotowane i posorto-

wane.
→"Pranie", Strona32

¡ Bęben jest pusty.

1.

Otworzyć drzwi. →Strona34

2. Włożyć pranie do bębna.

3. Zamknąć drzwi.

Upewnić się, że w drzwiach urzą­dzenia nie zostało przytrzaśnięte
pranie.

34

13.6 Używanie dozownika

W celu ułatwienia dozowania środ­ków piorących w płynie możliwe jest
zastosowanie dozownika w szufladce
na środki piorące.

Uwaga:Nie używać dozownika do
środków piorących o gęstej konsy­stencji, proszku do prania, w przy­padku aktywowania prania wstępne­go lub czasu zakończenia programu.

Wymagania

¡ Szufladka na środki piorące

→Strona19 jest wysunięta.

¡ Dozownik jest włożony.

→Strona34

Podstawowy sposób obsługi pl

1. Przesunąć dozownik do przodu.

2. Opuścić i zatrzasnąć dozownik.

13.7 Wsypywanie/wlewanie
środka piorącego i pielę­gnacyjnego

Uwaga:Przestrzegać instrukcji doty-

czących Środków piorących i pielę­gnacyjnych →Strona33.

1. Wyciągnąć dozownik na środki

piorące.

2. Jeżeli jest taka potrzeba, użyć do-

zownika. →Strona34

3. Dodać środek piorący.

→"Szufladka na środki piorące",
Strona19

4. Jeżeli jest taka potrzeba, dodać

środek pielęgnacyjny.

5. Wsunąć szufladkę na środki piorą-

ce.

13.8 Włączanie programu

Wymaganie:Program jest ustawiony.

→Strona33

▶ Nacisnąć .

a Bęben obraca się i trwa proces

rozpoznawania załadunku, który
może potrwać do 2 minut, następ­nie pobierana jest woda.

a Na wyświetlaczu pojawia się czas

trwania programu lub czas zakoń­czenia programu.

a Po zakończeniu programu na wy-

świetlaczu pojawia się: "End".

13.9 Namaczanie prania

Uwaga:Namaczanie nie wymaga sto-

sowania dodatkowego środka piorą­cego. Urządzenie wykorzystuje po­brany środek piorący do namaczania
i prania.

Wymagania

¡ Pranie jest włożone. →Strona34
¡ Program jest uruchomiony.

→Strona35

1. Po upływie ok. 10 minut od uru-

chomienia programu nacisnąć .
Program zostaje wstrzymany, dzię-

ki czemu możliwe jest namoczenie
prania.

2. Po upływie żądanego czasu nama-

czania nacisnąć .

13.10 Dokładanie prania

Po uruchomieniu programu można, w
zależności od statusu programu, do­łożyć lub wyjąć pranie.

1. Nacisnąć .

Urządzenie przerywa pracę.
Uwaga:W przypadku potrzeby do-

łożenia prania, przestrzegać wska­zówek na wyświetlaczu.
→"Wyświetlacz", Strona24
→"Wyświetlacz", Strona23

35

pl Zabezpieczenie przed dziećmi

2.

Otworzyć drzwi. →Strona34

3. Dołożyć lub wyjąć pranie.

4. Zamknąć drzwi.

5. Nacisnąć .

13.11 Przerwanie programu

1. Nacisnąć .

2.

Otworzyć drzwi. →Strona34
Ze względu na bezpieczeństwo

użytkownika drzwi urządzenia są
zablokowane przy wysokiej tempe­raturze i wysokim poziomie wody.
– W przypadku wysokiej tempera-

tury włączyć program Płukanie.

– Przy wysokim poziomie wody

włączyć program Wirowanie lub
ustawić odpowiedni program w
celu odpompowania.
→"Programy", Strona28

3.

Wyjąć pranie. →Strona36

13.12 Kontynuowanie progra-

mu w przypadku usta­wienia Wirowanie stop

Wymagania

¡ Płukanie stop jest aktywowane.

→"Przyciski", Strona26

¡ Ostatni cykl płukania ustawionego

programu został zakończony i pra­nie leży w wodzie do płukania.

1. Ustawić program Wirowanie lub

program do odpompowania.
→Strona28

2. Nacisnąć .

13.13 Wyjąć pranie

1.

Otworzyć drzwi. →Strona34

2. Wyjąć pranie z bębna.

13.14 Przełączyć urządzenie
w tryb czuwania (stand­by)

1. Nacisnąć .

2. Wytrzeć do sucha kołnierz gumo-

wy i usunąć ciała obce.

3. Drzwi urządzenia i dozownik na

środki piorące pozostawić otwarte,
aby pozostałości wody mogły od­parować.

Zabezpieczenie przed dziećmi

14 Zabezpieczenie przed

dziećmi

Zabezpieczenie przed dziećmi

Urządzenie można zabezpieczyć
przed niezamierzonym użyciem ele­mentów obsługi.

14.1 Aktywacja zabezpiecze-

nia przed dziećmi

▶ Naciskać oba przyciski ⁠3

sek.przez ok. 3 sekundy.

a Wyświetlacz pokazuje .
a Elementy obsługi są zablokowane.
a Zabezpieczenie przed dziećmi po-

zostaje aktywne również w trybie
czuwania (standby) i jest aktywne
w przypadku przerwy w dostawie
prądu.

36

HomeConnect pl

14.2 Dezaktywacja zabezpie­czenia przed dziećmi

Wymaganie:Aby dezaktywacja za-

bezpieczenia przed dziećmi była
możliwa, urządzenie musi być włą­czone.

▶ Naciskać oba przyciski ⁠3

sek.przez ok. 3 sekundy.

a Na wyświetlaczu gaśnie .

HomeConnect

15 HomeConnect

HomeConnect

To urządzenie może się łączyć z sie­cią. Połączyć urządzenie z urządze­niem mobilnym, aby umożliwić sobie
obsługiwanie jego funkcji przy użyciu
aplikacji HomeConnect, dostosowy­wanie jego ustawień podstawowych i
monitorowanie jego aktualnego sta­nu.
Usługi HomeConnect nie są dostęp­ne we wszystkich krajach. Dostęp­ność funkcji HomeConnect jest uza­leżniona od dostępności usług Ho­meConnect w kraju użytkownika. In­formacje na ten temat można znaleźć
na:www.home-connect.com.

Aplikacja HomeConnect prowadzi
użytkownika przez cały proces reje­stracji. W celu dokonania ustawień
należy postępować zgodnie ze wska­zówkami generowanymi przez aplika­cję HomeConnect.

Wskazówka:Należy się też stosować
do wskazówek wyświetlanych w apli­kacjiHomeConnect.

Uwagi

¡ Należy przestrzegać zasad bezpie-

czeństwa zawartych w niniejszej in­strukcji obsługi i upewnić się, że
będą one przestrzegane także w
przypadku zdalnego sterowania

urządzeniem za pośrednictwem
aplikacji HomeConnect.
→"Bezpieczeństwo", Strona4

¡ Obsługa urządzenia przy użyciu

znajdujących się na nim elemen­tów ma zawsze pierwszeństwo. W
tym czasie obsługa urządzenia za
pośrednictwem aplikacji Ho­meConnect nie jest możliwa.

15.1 Konfiguracja aplikacji
HomeConnect

1. Zainstalować aplikację HomeCon-

nect na mobilnym urządzeniu koń­cowym.

2. Uruchomić aplikację HomeCon-

nect i skonfigurować dostęp do
HomeConnect.

Aplikacja HomeConnect prowadzi
użytkownika przez cały proces re­jestracji.

15.2 Konfiguracja HomeCon­nect

Wymagania

¡ Aplikacja HomeConnect jest skon-

figurowana na mobilnym urządze­niu końcowym.

¡ W miejscu ustawienia urządzenie

znajduje się w zasięgu domowej
sieci WLAN (Wi-Fi).

1. Naciskać ⁠Zdalny start przez ok.

3sekundy.

2. Postępować zgodnie ze wskazów-

kami wyświetlanymi przez aplikację
HomeConnect.

15.3 Aktywacja Wi-Fi na urzą­dzeniu

1. Naciskać ⁠Zdalny start przez ok.

3 sekundy.

2. Tyle razy nacisnąć ⁠Zdalny start,

aż na wyświetlaczu pokaże się
"oFF".

37

pl HomeConnect

3. Nacisnąć , aby aktywować Wi-

Fi.

a Wyświetlacz pokazuje "on".

Uwagi

¡ Jeśli Wi-Fi jest aktywowane, na wy-

świetlaczu pojawia się na przemian
"on" i siła sygnału Wi-Fi.

¡ Aby zamknąć menu ustawień Ho-

meConnect, naciskać ⁠Zdalny

start przez ok. 3 sekundy.

15.4 Dezaktywacja Wi-Fi na urządzeniu

1. Naciskać ⁠Zdalny start przez ok.

3 sekundy.

2. Tyle razy nacisnąć ⁠Zdalny start,

aż na wyświetlaczu pokaże się
"on".

3. Nacisnąć , aby dezaktywować

Wi-Fi.

a Wyświetlacz pokazuje "oFF".

Uwaga:Aby zamknąć menu ustawień
HomeConnect, naciskać ⁠Zdalny

start przez ok. 3 sekundy.

15.5 Instalacja aktualizacji oprogramowania

Uwaga:Jeśli aktualizacja oprogramo-

wania jest dostępna, w aplikacjiHo­meConnect pojawia się komunikat.

▶ Aby zainstalować aktualizację

oprogramowania, postępować
zgodnie ze wskazówkami wyświe­tlanymi w aplikacjiHomeConnect.

a Podczas instalacji panel obsługi

jest częściowo zablokowany.

a W przypadku usterki instalacja mo-

że potrwać do 40 minut. Nie rese­tować ustawień sieciowych ani
urządzenia do ustawień fabrycz­nych.

15.6 Resetowanie ustawień sieciowych urządzenia

1. Naciskać ⁠Zdalny start przez ok.

3 sekundy.

2. Tyle razy nacisnąć ⁠Zdalny start,

aż na wyświetlaczu pokaże się
"rES".

3. Naciskać przez ok. 3 sekundy.

a Ustawienia sieciowe zostaną zrese-

towane.

15.7 Zdalne włączanie

Zezwolić na zdalne włączanie urzą­dzenia poprzez aplikację HomeCon­nect.

Uwaga

Zdalne włączanie zostanie
dezaktywowane w następujących
przypadkach:

¡ Drzwi urządzenia zostaną otwarte.
¡ Po przerwie w zasilaniu.

Aktywacja zdalnego włączania

Wymaganie:Drzwiczki urządzenia są

zamknięte.

▶ Nacisnąć ⁠Zdalny start.

a Świeci się ( Zdalny start), moż-

liwe jest zdalne włączanie urządze­nia za pośrednictwem aplikacji Ho­meConnect.

Dezaktywacja funkcji zdalnego włączania

▶ Nacisnąć ⁠Zdalny start.

a ( Zdalny start) gaśnie.

15.8 Ochrona danych

Należy się zapoznać z informacjami
dotyczącymi ochrony danych.
Podczas pierwszego łączenia
urządzenia z posiadającą dostęp do
Internetu siecią domową urządzenie

38

Ustawienia podstawowe pl

1
2

3
4
5

6
78

1

2

3

4

5

przesyła do serwera HomeConnect
następujące kategorie danych
(pierwsza rejestracja):
¡ Jednoznaczny identyfikator urzą-

dzenia (złożony zkluczy urządze­nia iadresu MAC zintegrowanego
modułu telekomunikacyjnego
Wi-Fi).

¡ Certyfikat bezpieczeństwa modułu

telekomunikacyjnego Wi-Fi (wcelu
informatycznego zabezpieczenia
połączenia).

¡ Aktualna wersja oprogramowania

oraz wersja osprzętu urządzenia
AGD.

¡ Status ewentualnego przeprowa-

dzonego wcześniej przywrócenia
ustawień fabrycznych.

Pierwsza rejestracja wstępnie konfi­guruje funkcje HomeConnect i jest
wymagana dopiero, gdy użytkownik
zamierza po raz pierwszy skorzystać
z funkcji HomeConnect.

Uwaga:Należy pamiętać, że funkcje
HomeConnect są dostępne tylko w
połączeniu z aplikacją HomeCon­nect. Informacje dotyczące ochrony
danych osobowych można wyświe­tlać w aplikacji HomeConnect.

Ustawienia podstawowe

16 Ustawienia podstawo-

we

Ustawienia podstawowe

Ustawienia podstawowe urządzenia
można dostosować do indywidual­nych potrzeb.

Uwaga:Ustawienia podstawowe
można dopasować również w aplika­cji HomeConnect.
W aplikacji HomeConnect mogą być
dostępne dodatkowe funkcje.

16.1 Przegląd ustawień pod­stawowych

Uwaga:Aktualizacja oprogramowa-

nia może sprawić, że dostępne będą
dodatkowe funkcje.
→"Instalacja aktualizacji oprogramo-

wania", Strona38

Jeśli aktualizacja oprogramowania
jest dostępna, w aplikacjiHomeCon­nect będzie można znaleźć więcej in­formacji.

Programator wraz z pozycjami pro­gramów

Ustawianie głośności sygnału
po zakończeniu programu:
A: 0 (wył.) do A: 4 (bardzo
głośny)

Ustawianie głośności sygnału
przy naciskaniu przycisków:
b: 0 (wył.) do b: 4 (bardzo
głośny)

Ustawianie jasności wyświe­tlacza:
C: 1 (niski) do C: 4 (bardzo
wysoki)

Uruchomić program czyszcze­nia i pielęgnacji bębna (dc).

Aktywacja (d:on) lub dezakty­wacja (d:oFF) przypomnienia
o konieczności czyszczenia
bębna.

39

pl Czyszczenie ipielęgnacja

7

8

Wyświetlanie liczby zakończo­nych programów (PC).

Przywracanie ustawień fa­brycznych urządzenia (rES).

16.2 Zmiana ustawień podsta­wowych

1. W celu wywołania ustawień pod-

stawowych naciskać oba przyciski

⁠3 sek. przez ok. 3 sekundy.

a Wyświetlacz pokazuje .

2. Za pomocą programatora wybrać

żądane ustawienie podstawowe.
→Strona39

3. Dopasować ustawienie podstawo-

we:

‒ W celu zmiany wartości naci-

snąć Gotowe za.

‒ W celu przywrócenia ustawień

fabrycznych urządzenia naci­skać przez ok. 3 sekundy.

‒ Aby uruchomić czyszczenie bęb-

na, nacisnąć .

4. Aby wyjść z ustawień podstawo-

wych, nacisnąć dowolny przycisk
poza Gotowe za lub .

się lub jeśli urządzenie nie było
używane przez dłuższy czas, jednak
co najmniej raz w roku.

WAŻNE

Ryzyko odniesienia obrażeń!

Pranie w niskich temperaturach przez
dłuższy czas i brak wentylacji urzą­dzenia mogą uszkodzić bęben i pro­wadzić do obrażeń.

▶ Regularnie stosować program do

czyszczenia bębna i prać w tempe­raturze minimum 60C.

▶ Po każdym użyciu pozostawić

urządzenie z otwartymi drzwiami i
szufladką na środki piorące do wy­schnięcia.

▶ Wybrać program Bawełna 90°C

lub program czyszczenia bębna w
aplikacji HomeConnect lub w
ustawieniach podstawowych
→Strona39.

Uruchomić program bez wsadu z
dodatkiem uniwersalnego proszku
do prania z wybielaczem tlenowym
lub środka czyszczącego do pielę­gnacji wnętrza urządzenia.
→"Akcesoria", Strona32

Czyszczenie ipielęgnacja

17 Czyszczenie ipielę-

gnacja

Czyszczenie ipielęgnacja

Aby urządzenie długo zachowało
sprawność, należy je starannie czy­ścić i pielęgnować.

17.1 Czyszczenie bębna

Wyczyścić bęben po przeprowadze­niu 20 cykli prania w temperaturze
40°C lub niższej, jeśli się zaświeci

40

17.2 Czyszczenie szufladki na środki piorące

1. Wyciągnąć szufkadkę na środki

piorące.

Czyszczenie ipielęgnacja pl

2. Wkład nacisnąć w dół i wyjąć szu-

fladkę na środki piorące.

3. Wyciągnąć wkład od dołu do góry.

4. Szufladkę na środki piorące oraz

wkład wyczyścić wodą i szczotecz­ką, następnie wysuszyć.

5. Włożyć wkład na miejsce i zatrza-

snąć.

6. Wyczyścić otwór na szufladkę na

środki piorące.

7. Wsunąć szufladkę na środki piorą-

ce.

17.3 Czyszczenie pompy wo­dy

Regularnie czyścić pompę wody, mi­nimum jednak raz w roku oraz w
przypadku objawów usterek, np. zato­rów lub odgłosów stukania.

Opróżnianie pompy wody

1. Zakręcić zawór wody.

2. Przełączyć urządzenie w tryb czu-

wania (standby). →Strona36

3. Odłączyć wtyczkę urządzenia od

sieci elektrycznej.Odłączyć wtycz­kę urządzenia od sieci elektrycz­nej.

41

pl Czyszczenie ipielęgnacja

4. Otworzyć pokrywę serwisową i

zdjąć ją.

5. Wsunąć odpowiedni pojemnik pod

otwór w celu spuszczenia roztworu
środka piorącego.

7.

WAŻNE-Ryzyko oparzenia!

Roztwór środka piorącego jest go­rący podczas prania wwysokich
temperaturach.

▶ Nie dotykać gorącego roztworu

środka piorącego.
Aby spuścić roztwór środka piorą-

cego do naczynia, zdjąć zatyczkę.

8. Po opróżnieniu należy wcisnąć za-

tyczkę.

6. Zdjąć wąż spustowy z uchwytu.

42

9. Zablokować wąż spustowy w

uchwycie.

Czyszczenie ipielęgnacja pl

Czyszczenie pompy wody

Wymaganie:Pompa wody jest opróż-

niona. →Strona41

1. Ponieważ w pompie wody mogą

znajdować się resztki wody, należy
zachować ostrożność, odkręcając
pokrywę pompy.

‒ Większe zabrudzenia mogą spo-

wodować, że wkład filtracyjny
utknie w obudowie pompy. Usu­nąć zabrudzenia i wyjąć wkład
filtracyjny.

Pokrywa pompy składa się z
dwóch elementów, które można
rozmonotwać w celu czyszczenia.

2. Wyczyścić wnętrze, gwint pokrywy

oraz obudowę pompy.

4. Założyć pokrywę pompy.

‒ Upewnić się, że elementy pokry-

wy pompy są poprawnie zamon­towane.

5. Przykręcić do oporu pokrywę pom-

py.

Uchwyt pokrywy pompy musi być
ustawiony pionowo.

6. Założyć i zamknąć pokrywę serwi-

sową.

3. Upewnić się, że wirnik pompy wo-

dy daje się obracać.

43

pl Czyszczenie ipielęgnacja

Przed następnym praniem

Aby zapobiec spłynięciu niewykorzy­stanego środka piorącego do odpły­wu przy następnym praniu, po opróż­nieniu pompy odpływowej uruchomić
odpowiedni program odpompowania.

1. Otworzyć zawór wody.

2. Podłączyć wtyczkę do gniazda sie-

ciowego.

3. Włączyć urządzenie.

4. Wlać 1 litr wody do przegródki II.

5. Wybrać odpowiedni program w ce-

lu odpompowania.
→"Programy", Strona28

44

Usuwanie usterek pl

Usuwanie usterek

18 Usuwanie usterek

Usuwanie usterek

Mniejsze usterki urządzenia można usuwać samodzielnie. Przed skontaktowa­niem się z serwisem należy się zapoznać się z informacjami na temat samo­dzielnego usuwania usterek. Pozwoli to uniknąć niepotrzebnych kosztów.

OSTRZEŻENIE

Ryzyko porażenia prądem!

Nieprawidłowo przeprowadzone naprawy stanowią poważne zagrożenie.

▶ Nigdy nie należy modyfikować urządzenia ani jego funkcji pod względem

technicznym.

▶ Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowa-

ny personel.

▶ Do naprawy urządzenia należy używać wyłącznie oryginalnych części za-

miennych.

▶ W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zle-

cić jego wymianę przez producenta, jego serwis lub przez odpowiednio wy­kwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń.

Usterka Przyczyna i rozwiązywanie problemów

Wyświetlacz jest wy­gaszony i miga .

E:36 -10 / E:30 -80
Woda po praniu nie

jest odpompowywana.

Tryb oszczędzania energii jest aktywny.

▶ Nacisnąć .

Wąż odprowadzający wodę jest podłączony zbyt wy­soko, zagięty, zakleszczony lub rozciągnięty w niedo­puszczalny sposób.

▶ Sprawdzić instalację węża odprowadzającego wo-

dę. →Strona15

Rura odpływowa lub wąż odprowadzający wodę są
zapchane.

▶ Wyczyścić rurę odpływową i wąż odprowadzający

wodę.

Pompa wody jest zablokowana lub pokrywa pompy
nie jest prawidłowo zamontowana.

▶ Sprawdzić, czy pokrywa pompy jest prawidłowo za-

montowana. →Strona41

▶

Wyczyścić pompę wody. →Strona41

Ilość dozowanego środka piorącego jest zbyt duża.

▶ Przy następnym cyklu prania z takim samym zała-

dunkiem zmniejszyć ilość środka piorącego.

jest aktywowany.

▶ Uruchomić program Wirowanie lub odpowiedni

program w celu odpompowania. →Strona28

45

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

E:36 -25 -26 Zapchana pompa wody.

▶

Wyczyścić pompę wody. →Strona41

H:32 Urządzenie przerwało wirowanie z powodu nierówno-

miernego rozłożenia prania.

▶ Ponownie rozmieścić pranie w bębnie.

E:30 -10 / Zawór wody jest zamknięty.

▶ Otworzyć zawór wody.

Wąż doprowadzający wodę jest załamany lub przycię­ty.

▶ Skontrolować instalację węża doprowadzającego

wodę. →Strona15

Filtr w dopływie wody jest zapchany.

▶ Wyczyścić filtr w dopływie wody.

Ciśnienie wody jest zbyt niskie.

▶ Sprawdzić, czy ciśnienie wody w zaworze wody jest

wystarczające.

System pomiaru poziomu wody jest uszkodzony.
Przy tym komunikacie o błędzie urządzenie rozpoczy­na proces odpompowywania.

1. Odczekać ok. 5 minut, aż proces odpompowywania

zostanie zakończony.

2. Ponownie uruchomić urządzenie.

W razie potrzeby proces odpompowywania zostaje
ponownie uruchomiony.

3. Jeżeli usterka nadal występuje, wezwać serwis.

→Strona52

E:35 -10 Urządzenie jest nieszczelne.

1. Zamknąć zawór wody.

2.

Wezwać serwis. →Strona52

E:30 -20 Krytyczne zakłócenie działania.

▶ Zamknąć zawór wody.

Przy tym komunikacie o błędzie urządzenie rozpoczy­na proces odpompowywania.

1. Odczekać ok. 5 minut, aż proces odpompowywania

zostanie zakończony.

2. Ponownie uruchomić urządzenie.

W razie potrzeby proces odpompowywania zostaje
ponownie uruchomiony.

3. Jeżeli usterka nadal występuje, wezwać serwis.

→Strona52

46

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

E:30 -20 Ilość dozowanego środka piorącego jest zbyt duża.

▶ Przy następnym cyklu prania z takim samym zała-

dunkiem zmniejszyć ilość środka piorącego.

Doprowadzona została dodatkowa woda.

▶ W trakcie pracy nie dolewać wody do urządzenia.

Wszystkie pozostałe
kody błędów.

Zakłócenie działania

1. Naciskać przez ok. 5 sekund , aby ponownie uru-

chomić urządzenie.

2. Jeśli usterka wystąpi ponownie, odłączyć urządze-

nie od zasilania na co najmniej 30 sekund.
Wyciągnąć wtyczkę przewodu zasilającego lub wy-

łączyć bezpiecznik w skrzynce bezpiecznikowej.

3. Jeżeli usterka nadal występuje, wezwać serwis.

→Strona52
Podać serwisowi dokładną treść komunikatu o błę-

dzie. Jeśli to możliwe, udokumentować usterkę za
pomocą zdjęć i filmów.

Miga i program zo­staje zatrzymany.

Urządzenie wykryło wahania parametrów zasilania.
Nie jest konieczna żadna czynność. Po ustabilizowa­niu się zasilania zaświeci się i program będzie konty­nuowany normalnie.

lub nasilone po-

wstawanie piany.

Ilość dozowanego środka piorącego jest zbyt duża.

▶ Wymieszać jedną łyżkę stołową płynu do płukania

tkanin z 0,5 l wody i wlać mieszankę do przegródki
II (nie stosować w przypadku odzieży wierzchniej,
sportowej i puchowej).

▶ Przy następnym cyklu prania z takim samym zała-

dunkiem zmniejszyć ilość środka piorącego.

Miga . Drzwi nie są całkowicie zamknięte.

1. Upewnić się, że w drzwiach urządzenia nie zostało

przytrzaśnięte pranie.

2. Zamknąć drzwi.

Wymagane jest czyszczenie bębna.

▶

Wyczyścić bęben. →Strona40

Wyświetlacz i przyciski
nie reagują.

Usterka oprogramowania.

1. Naciskać przez ok. 5 sekund , aby ponownie uru-

chomić urządzenie.

2. Jeśli usterka wystąpi ponownie, odłączyć urządze-

nie od zasilania na co najmniej 30 sekund. Wycią­gnąć wtyczkę przewodu zasilającego lub wyłączyć
bezpiecznik w skrzynce bezpiecznikowej.

47

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

HomeConnectFunk­cja nie działa prawi­dłowo.

Możliwe są różne przyczyny.

1. Zresetować ustawienia sieciowe urządzenia.

→Strona38

2. Ponownie skonfigurować HomeConnect.

→Strona37

▶ Wejść na www.home-connect.com.

Program nie włącza
się.

Zabezpieczenie przed dziećmi jest aktywowane.

▶ Dezaktywować zabezpieczenie przed dziećmi.

→Strona37

Gotowe za jest aktywowany.

▶ Sprawdzić, czy aktywowano Gotowe za.

→Strona25

Program został zatrzy­many lub przerwany,
ale nie można otwo­rzyć drzwi.

Temperatura jest zbyt wysoka.

▶ Uruchomić program Płukanie lub poczekać, aż

temperatura spadnie.

Poziom wody jest zbyt wysoki.

▶ Włączyć program Wirowanie lub odpowiedni pro-

gram w celu odpompowania. →Strona28

Drzwi nie można otwo­rzyć w przypadku
awarii zasilania.

Bęben szarpie po uru­chomieniu programu.

Drzwi są zablokowane.

▶ Otworzyć drzwi poprzez odblokowanie awaryjne.

→Strona51

To nie usterka. Uruchomiony został wewnętrzny test
silnika.
Nie jest konieczne żadne działanie.

Bęben obraca się, ale
urządzenie nie pobie­ra wody.

Woda wbębnie pralki
nie jest widoczna.

Kilkukrotne próby roz­poczęcia wirowania.

To nie usterka. Rozpoznawanie załadunku jest aktyw­ne przez maksymalnie 2 minuty.
Nie jest konieczne żadne działanie.

To nie usterka. Poziom wody poniżej okienka drzwi.
Nie jest konieczne żadne działanie.

To nie usterka. Urządzenie podejmuje próby wyrówna­nia wyważenia poprzez wielokrotne rozmieszczanie
prania.
Nie jest konieczne żadne działanie.

Wibracje i przemiesz­czanie się i głośne
działanie urządzenia
podczas wirowania.

Urządzenie nie jest prawidłowo wypoziomowane.

▶

Wypoziomować urządzenie. →Strona16

Nóżki urządzenia nie są stabilnie zamocowane.

▶

Zamocować nóżki urządzenia. →Strona16

Nie usunięto zabezpieczeń transportowych.

▶

Usunąć zabezpieczenia transportowe. →Strona14

48

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

Urządzenie nie osiąga
dużej prędkości wiro­wania.

Czas trwania progra­mu zmienia się w trak­cie procesu prania.

Urządzenie podejmuje próby wyrównania wyważenia,
redukując prędkość wirowania.
Nie jest konieczne żadne działanie.

To nie usterka. Przebieg programu jest optymalizowa­ny elektronicznie, włączany jest dodatkowy cykl płuka­nia z powodu nasilonego powstawania piany lub po­dejmowane są próby wyrównania wyważenia .
Nie jest konieczne żadne działanie.

Odgłosy szumienia,
syczenia lub zasysa­nia.

Odgłosy stukania,
grzechotanie w pom-

To nie usterka. Woda jest spłukiwana do bębna lub
woda po praniu jest odpompowywana.
Nie jest konieczne żadne działanie.

W pompie wody znajduje się ciało obce.

▶

Wyczyścić pompę wody. →Strona41

pie wody.
Na praniu widoczne

są pozostałości środ­ka piorącego.

Środki piorące mogą zawierać substancje nierozpusz­czalne w wodzie, które osadzają się na praniu.

▶ Uruchomić program Płukanie lub wyszczotkować

pranie po suszeniu.

Pod koniec programu

⁠Iron Assist na tek-

styliach powstały wil­gotne plamy.

Krople wody z bębna lub drzwi zwilżyły tekstylia. Kro­ple pochodzą albo ze skondensowanej pary albo z
wilgotności resztkowej pozostałej po poprzednim pro­gramie prania.

▶ Wyprasować tekstylia lub rozwiesić je do wyschnię-

cia.

Pranie jest zbyt mokre
po zakończeniu wiro­wania.

Ustawiona jest niska prędkość wirowania.

▶ Uruchomić program Wirowanie.
▶ Przy następnym cyklu prania ustawić wyższą pręd-

kość wirowania.

Urządzenie podejmuje próby wyrównania wyważenia,
redukując prędkość wirowania.

1. Ponownie rozmieścić pranie w bębnie.

2. Uruchomić program Wirowanie.

Powstawanie zagnie­ceń.

Wybrany program jest nieodpowiedni dla danego ro­dzaju tekstyliów.

▶

Ustawić odpowiedni program. →Strona28

Ustawiona jest wysoka prędkość wirowania.

▶ Przy następnym cyklu prania ustawić niższą pręd-

kość wirowania.

Załadunek jest nieodpowiedni.

▶ Przestrzegać maksymalnej pojemności załadunko-

wej programów. →Strona28

49

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

Powstawanie zagnie-

▶

Przygotować pranie. →Strona32

ceń.
Z węża doprowadzają-

cego wodę wycieka
woda.

Wąż doprowadzający wodę jest nieprawidłowo podłą­czony lub uszkodzony.

▶ Skontrolować instalację węża doprowadzającego

wodę. →Strona12
W przypadku uszkodzenia wezwać serwis.

→Strona52

Z węża odprowadzają­cego wodę wycieka
woda.

Wąż odprowadzający wodę jest nieprawidłowo podłą­czony lub uszkodzony.

▶ Sprawdzić instalację węża odprowadzającego wo-

dę. →Strona12
Jeśli wąż odprowadzający wodę jest uszkodzony,

należy go wymienić.

Woda wycieka pod
drzwiami.

Środek piorący lub
płyn do płukania tka­nin kapie z kołnierza
gumowego i gromadzi

Zanieczyszczenie drzwi lub tulei powoduje nieszczel­ność.

▶ Wyczyścić drzwi oraz kołnierz.

W szufladce na środki piorące jest zbyt dużo środka
piorącego lub płynu do płukania tkanin.

▶ Podczas dozowania należy przestrzegać oznaczeń

w szufladce na środki piorące. →Strona35
się na drzwiach urzą­dzenia lub w załama­niach kołnierza gumo­wego.

W przegródce znaj­dują się resztki wody.

Wkład przegródki jest zapchany.

▶ Wyczyścić szufladkę na środki piorące.

→Strona40
Płyn do płukania tka-

nin pozostaje w do­zowniku detergentu.

Płukanie w płynie zmiękczającym nie jest przewidzia­ne dla wybranego programu.

▶ Sprawdzić, czy w przypadku wybranego programu

przewidziano płukanie w płynie zmiękczającym.

→Strona28
W urządzeniu wyczu-

walne są nieprzyjem­ne zapachy.

Wilgoć i pozostałości środków piorących mogą sprzy­jać rozwojowi bakterii.

▶

Wyczyścić bęben. →Strona40

▶ Gdy urządzenie nie jest używane, drzwi i szufladkę

na środki piorące pozostawić otwarte, aby pozosta-

ła wody mogła odparować.

50

Transport, przechowywanie i utylizacja pl

18.1 Odblokowanie awaryjne

Odblokowanie drzwi

Wymaganie:Pompa wody jest opróż-

niona. →Strona41

1. UWAGA! Wyciekająca woda może

spowodować szkody materialne.

▶ Nie otwierać drzwi, dopóki w

okienku widoczna jest woda.
Pociągnąć odblokowanie awaryjne

w dół przy pomocy narzędzia i pu­ścić.

a Zamek drzwi jest odblokowany.

2. Założyć pokrywę serwisową i za-

trzasnąć.

3. Zamknąć pokrywę serwisową.

Transport, przechowywanie i utylizacja

19 Transport, przechowy-

wanie i utylizacja

Transport, przechowywanie i utylizacja

19.2 Montaż zabezpieczeń transportowych

Aby uniknąć uszkodzeń transporto­wych, należy przed transportem za­bezpieczyć urządzenie za pomocą
blokad transportowych.

1. Usunąć 4 zaślepki śrubokrętem.

Przechować zaślepki.

2. Zamontować 4 blokady transporto-

we.
→"Demontaż zabezpieczeń trans-

portowych", Strona14

19.3 Ponowne uruchomienie urządzenia

▶ Szczegółowe informacje, patrz

→"Ustawianie i podłączanie",
Strona12 i
→"Uruchamianie cyklu prania bez
tekstyliów", Strona17.

19.1 Demontaż urządzenia

1. Zakręcić zawór wody.

2. Opróżnianie węża doprowadzają-

cego wodę.

3. Przełączyć urządzenie w tryb czu-

wania (standby). →Strona36

4. Wyciągnąć wtyczkę urządzenia.

5. Spuścić wodę z pralki.

→"Czyszczenie pompy wody",
Strona41

6. Odłączyć węże.

51

pl Serwis

19.4 Utylizacja zużytego urzą­dzenia

Przyjazna dla środowiska utylizacja
urządzenia pozwala odzyskać warto­ściowe surowce.

OSTRZEŻENIE

Ryzyko uszczerbku na zdrowiu!

Dzieci mogą się zamknąć w urządze­niu i narazić się na śmiertelne niebez­pieczeństwo.

▶ Nie ustawiać urządzenia za drzwia-

mi, które mogą uniemożliwiać lub
utrudniać otwieranie drzwiczek
urządzenia.

▶ Odłączyć wtyczkę przewodu sie-

ciowego zużytego urządzenia od
gniazda sieciowego, a następnie
przeciąć przewód sieciowy i znisz­czyć zamek drzwi urządzenia, unie­możliwiając ich zamknięcie.

1. Odłączyć wtyczkę przewodu sie-

ciowego od gniazda sieciowego.

2. Przeciąć przewód sieciowy.

3. Urządzenie utylizować zgodnie z

przepisami o ochronie środowiska
naturalnego.

Informacje o aktualnych możliwo­ściach utylizacji można uzyskać od
sprzedawcy lub w urzędzie miasta
lub gminy.

To urządzenie jest ozna­czone zgodnie z Dyrekty­wą Europejską
2012/09/UE oraz pol­ską Ustawą z dnia 29
lipca 2005r. „O zużytym
sprzęcie elektrycznym i
elektronicznym” (Dz.U. z
2005 r. Nr 180, poz.

1495) symbolem prze­kreślonego kontenera na
odpady. Takie oznako­wanie informuje, że
sprzęt ten, po okresie je-

go użytkowania nie mo­że być umieszczany
łącznie z innymi odpada­mi pochodzącymi z go­spodarstwa domowego.
Użytkownik jest zobowią­zany do oddania go pro­wadzącym zbieranie zu­żytego sprzętu elektrycz­nego i elektronicznego.
Prowadzący zbieranie, w
tym lokalne punkty zbiór­ki, sklepy oraz gminne
jednostka, tworzą odpo­wiedni system umożliwia­jący oddanie tego sprzę­tu. Właściwe postępowa­nie ze zużytym sprzętem
elektrycznym i elektro­nicznym przyczynia się
do uniknięcia szkodli­wych dla zdrowia ludzi i
środowiska naturalnego
konsekwencji, wynikają­cych z obecności skład­ników niebezpiecznych
oraz niewłaściwego skła­dowania i przetwarzania
takiego sprzętu.

Serwis

20 Serwis

Serwis

Istotne z punktu widzenia funkcjonal­ności oryginalne części zamienne
zgodne z odpowiednim zarządzeniem
w sprawie ekoprojektu dostępne są
w naszym serwisie przez okres co
najmniej 10lat od daty wprowadze­nia urządzenia na rynek na terenie
Europejskiego Obszaru Gospodar­czego.

Uwaga:W ramach warunków gwa­rancji producenckiej usługi serwisu
są nieodpłatne.

52

Serwis pl

Dokładne informacje na temat okresu
i warunków gwarancji można uzyskać
od naszego serwisu, od sprzedawcy
urządzenia lub na naszej stronie in­ternetowej.
Kontaktując się z serwisem należy
podać numer produktu (E-Nr), numer
fabryczny (FD) i numer porządkowy
(Z-Nr.) urządzenia.
Dane kontaktowe serwisu można
znaleźć tutaj lub w dołączonym wyka­zie punktów serwisowych albo na na­szej stronie internetowej.

20.1 Numer produktu (E-Nr.),
numer fabryczny (FD) i
numer porządkowy (Z­Nr.)

Numer produktu (E-Nr.), numer fa­bryczny (FD) i numer porządkowy (Z­Nr.) znajdują się na tabliczce znamio­nowej urządzenia.
Tabliczka znamionowa znajduje się
zależnie od modelu:

¡ na wewnętrznej stronie drzwi.
¡ na wewnętrznej stronie klapy kon-

serwacyjnej.

¡ na tylnej stronie urządzenia.
Dane urządzenia i numer telefonu

serwisu można zanotować oddzielnie,
aby zapewnić sobie do nich szybki
dostęp.

czenia przed szkodami spowodo­wanymi wyciekiem wody urządze­nie musi być ciągle podłączone do
sieci elektrycznej.

¡ Gwarancja odszkodowawcza obo-

wiązuje przez cały okres użytkowa­nia urządzenia.

¡ Warunkiem skorzystania z upraw-

nień gwarancyjnych jest prawidło­we ustawienie i podłączenie urzą­dzenia z systemem AquaStop w
sposób zgodny z naszą instrukcją;
obejmuje ona także prawidłowo za­montowane przedłużenie systemu
AquaStop (oryginalne akcesoria
dodatkowe). Nasza gwarancja nie
obejmuje wadliwych przewodów
dopływowych i armatur do pozio­mu przyłącza systemu AquaStop w
zaworze wody.

¡ Urządzenia wyposażone w system

AquaStop nie wymagają general­nie nadzorowania podczas pracy
lub zabezpieczania po pracy przez
zamknięcie zaworu wody. Zawór
wody należy zakręcać tylko w przy­padku dłuższej nieobecności w
mieszkaniu, np. kilkutygodniowego
urlopu.

20.2 Gwarancja AQUA-STOP

Oprócz uprawnień gwarancyjnych w
stosunku do sprzedawcy urządzenia
wynikających z umowy sprzedaży i
dodatkowo do naszej gwarancji pro­ducenckiej zapewniamy świadczenia
odszkodowawcze w opisanych niżej
sytuacjach.
¡ W razie wystąpienia szkód spowo-

dowanych przez wodę wskutek
usterki systemu AquaStop wypła­camy odszkodowania konsumen­tom prywatnym. W celu zabezpie-

53

pl Parametry zużycia

Parametry zużycia

21 Parametry zużycia

Parametry zużycia

Następujące informacje podane zostały zgodnie z dyrektywą Ekodesign UE.
Podane wartości dla innych programów jako Eco 40-60 są jedynie punktem od­niesienia i zostały określone na podstawie obowiązującej normy EN60456.

Program Zała-

dunek
(kg)

Eco 40-60
Eco 40-60
Eco 40-60
Bawełna

2

9,0 3:40 0,895 82,0 36 1600 45,00

2

4,5 2:52 0,395 39,0 27 1600 43,00

2

2,5 2:52 0,215 30 23 1600 45,00
9,0 3:46 0,480 102,0 23 1600 47,00

Czas
trwania
progra­mu
(h:min)

Zużycie
energii
(kWh/
cykl)

1

1

Zużycie
wody
(l/cykl)

Maksy­malna

1

tempe­ratura
(°C) 5
min

1

Pręd­kość
obroto­wa wi­rowa­nia (w
obr./

1

min)

Wilgot­ność
reszt­kowa
(%)

20°C
Bawełna

9,0 3:46 1,400 102,0 43 1600 47,00

40°C
Bawełna

9,0 3:39 2,230 102,0 62 1600 47,00

60°C
Bawełna

9,0 4:09 1,500 114,0 43 1600 47,00
40°C + Pra­nie wstępne

Syntetyki

4,0 2:29 0,820 64,0 44 1200 35,00
40°C

Mix szybki

4,0 1:00 0,680 45,0 42 1400 56,00
40°C

⁠Wełna

2,0 0:40 0,230 42,0 22 800 30,00
30°C

1

Wartości rzeczywiste mogą odbiegać od podanych w zależności od ciśnie­nia wody, twardości wody i temperatury wody na wlocie, temperatury otocze­nia, rodzaju, ilości zabrudzeń prania, używanego środka czyszczącego, wa­hań zasilania prądem i wybranych funkcji dodatkowych.

2

Program kontrolny zgodnie z dyrektywą UE Ekodesign i dyrektywą UE o ety­kietach energetycznych do eksploatacji z zimną wodą (15°C).

1

54

Dane techniczne pl

Dane techniczne

22  Dane techniczne

Dane techniczne

Wysokość urzą­dzenia

Szerokość urzą­dzenia

Głębokość urzą­dzenia

Głębokość urzą­dzenia z za­mkniętymi
drzwiami

Głębokość urzą­dzenia z otwarty­mi drzwiami

Masa 80,5kg
Maksymalny

wsad
Napięcie siecio-we220-240V,

Minimalna
wartość zabez­pieczenia instala­cji

Moc znamionowa 2300W
Pobór mocy ¡ Tryb czuwania

845mm

598mm

590mm

633mm

1074mm

9,0kg

50Hz
10A

(standby):
0,50

¡ Urządzenie nie

jest wyłączone:
0,50W

¡ Czas do mo-

mentu ustawie­nia się trybu
gotowości w
sieci (Wi-Fi):
5min

¡ Tryb czuwania

przy podłącze­niu do sieci
(Wi-Fi): 2,00W

Ciśnienie wody ¡ Co najmniej:

100kPa
(1bar)

¡ Maksymalnie:

1000kPa
(10bar)

Długość węża

1,50m
doprowadzające­go wodę

Długość węża

1,50m
odprowadzające­go wodę

Długość przewo-

1,60m
du przyłączenio­wego do sieci
elektrycznej

Ten produkt zawiera źródła światła
klasy energetycznejF. Źródła światła
są dostępne jako część zamienna i
mogą być wymieniane tylko przez
przeszkolony i wykwalifikowany per­sonel.
Więcej informacji na temat posiada­nego modelu można znaleźć w Inter­necie na https://eprel.ec.europa.eu/
qr/19654711. Ten adres internetowy
zawiera link do oficjalnej unijnej bazy
danych produktów EPREL.

Deklaracja zgodności

23 Deklaracja zgodności

Deklaracja zgodności

BSH Hausgeräte GmbH oświadcza
niniejszym, że urządzenie wyposażo­ne w funkcję Home Connect spełnia
istotne wymagania oraz pozostałe
właściwe postanowienia dyrektywy
2014/53/EU.
Pełny tekst deklaracji zgodności RED
jest dostępny w Internecie pod adre­sem www.bosch-home.com na stro­nie poświęconej urządzeniu w zakład­ce zawierającej dokumenty dodatko­we.

1

Dotyczy tyko krajów Europejskiego Obszaru Gospodarczego

55

pl Deklaracja zgodności

2,4-GHz-pasmo (2400–2483,5MHz):
maks. 100mW
Pasmo 5 GHz (5150–5350MHz +
5470–5725MHz): maks. 150mW

BE BG CZ DK DE EE IE łs ES
FR HR IT CY LI LV LT LU HU
MT NL AT PL PT RO SI SK FI
SE NO CH TR IS UK (NI)

Sieć bezprzewodowa 5 GHz (Wi-Fi): Wyłącznie do użytku wewnątrz pomiesz­czeń.

AL BA MD ME MK RS UK UA
Sieć bezprzewodowa 5 GHz (Wi-Fi): Wyłącznie do użytku wewnątrz pomiesz-

czeń.

56

Thank you for buying a
Bosch Home Appliance!

Register your new device on MyBosch now and profit directly from:

• Expert tips & tricks for your appliance

• Warranty extension options

• Discounts for accessories & spare-parts

• Digital manual and all appliance data at hand

• Easy access to Bosch Home Appliances Service

Free and easy registration – also on mobile phones:

www.bosch-home.com/welcome

Looking for help?
You'll find it here.

Expert advice for your Bosch home appliances, help with problems
or a repair from Bosch experts.
Find out everything about the many ways Bosch can support you:

www.bosch-home.com/service

Contact data of all countries are listed in the attached service directory.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34
81739 München, GERMANY
www.bosch-home.com

A Bosch Company

*9001936343*

9001936343 (040806)
pl
