BOSCH WGB2440SPL User guide [pl]

Pralka

WGB2440SPL

Register your

new device on

MyBosch now and

get free benefits:

bosch-home.com/

welcome

[pl]

Instrukcja obsługi i instrukcje
montażu

pl

Więcej informacji na ten temat można zna­leźć w cyfrowym podręczniku użytkownika.

Spis treści

1 Bezpieczeństwo ..........................4

1.1 Wskazówki ogólne .................... 4

1.2 Użytkowanie zgodne zprze-

znaczeniem................................ 4

1.3 Ograniczenie grupy użytkow-

ników ......................................... 4

1.4 Bezpieczna instalacja................ 5

1.5 Bezpieczne użytkowanie ........... 7

1.6 Bezpieczne czyszczenie i

konserwacja .............................. 9

2 Zapobieganie szkodom mate-

rialnym.......................................11

3 Ochrona środowiska i

oszczędność..............................12

3.1 Usuwanie opakowania ............ 12

3.2 Oszczędzanie energii i zaso-

bów naturalnych ...................... 12

3.3 Tryb oszczędzania energii....... 12

4 Ustawianie i podłączanie..........13

4.1 Rozpakowywanie urządzenia .. 13

4.2 Zakres dostawy....................... 13

4.3 Wymagania dotyczące miej-

sca ustawienia......................... 13

4.4 Demontaż zabezpieczeń

transportowych........................ 14

4.5 Podłączanie urządzenia .......... 15

4.6 Wypoziomowanie urządzenia.. 17

5 Poznawanie urządzenia ............18

5.1 Urządzenie............................... 18

5.2 Szufladka na środki piorące.... 18

5.3 Pulpit obsługi........................... 19

5.4 Logika obsługi......................... 19

6 Przed pierwszym użyciem ........21

6.1 Uruchamianie cyklu prania

bez tekstyliów .......................... 21

7 Wyświetlacz...............................23

8 Przyciski ....................................25

9 Programy ...................................28

10 Akcesoria.................................32

11 Pranie.......................................32

11.1 Przygotowanie prania............ 32

12 Środki piorące i pielęgnacyj-

ne .............................................33

13 Podstawowy sposób

obsługi.....................................33

13.1 Włączanie urządzenia............ 33

13.2 Ustawianie programu ............ 33

13.3 Dopasowywanie ustawień

programu............................... 34

13.4 Zapisywanie ustawień pro-

gramu .................................... 34

13.5 Wkładanie prania .................. 34

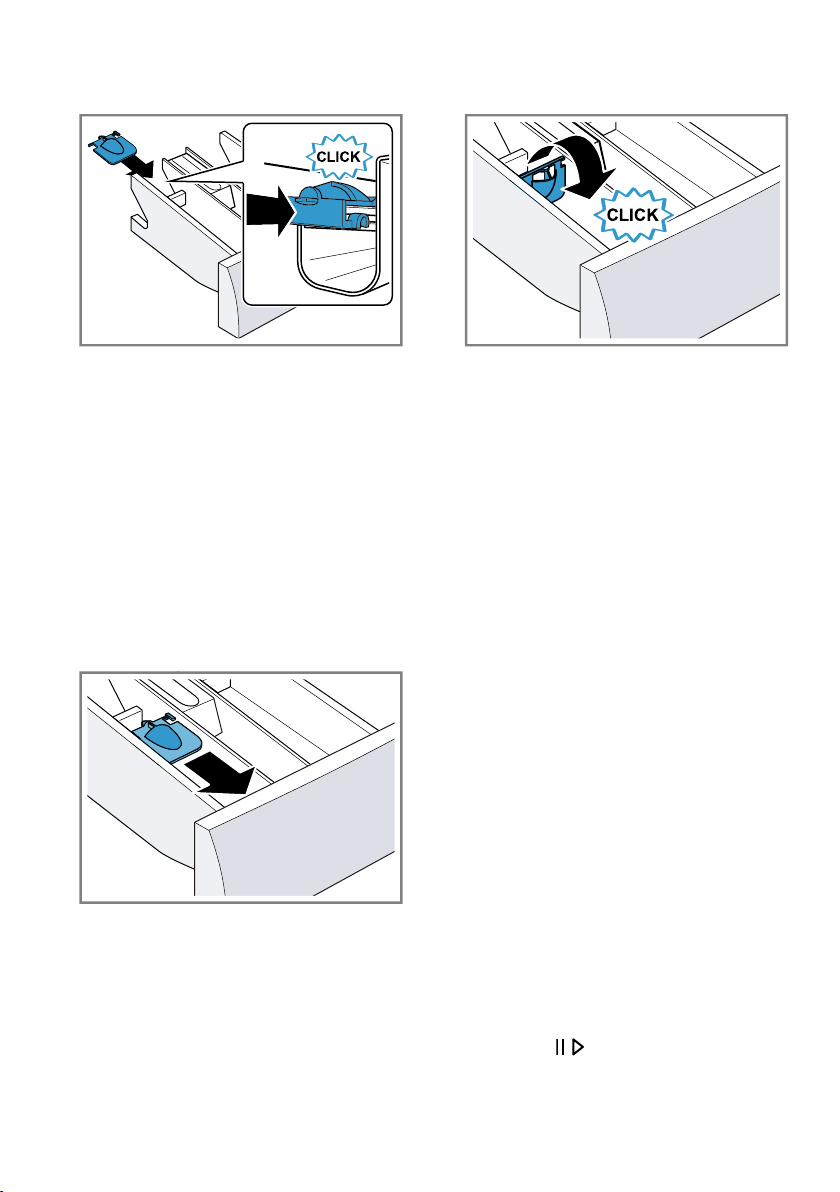

13.6 Wkładanie dozownika środ-

ków piorących w płynie......... 34

13.7 Stosowanie dozownika

środków piorących w płynie.. 35

13.8 Wsypywanie/wlewanie

środka piorącego i pielę-

gnacyjnego............................ 35

13.9 Włączanie programu ............. 35

13.10 Namaczanie prania ............. 36

13.11 Dokładanie prania............... 36

13.12 Przerwanie programu.......... 36

2

pl

13.13 Kontynuowanie programu
w przypadku ustawienia

Wirowanie stop.................... 36

13.14 Wyjąć pranie........................ 36

13.15 Przełączyć urządzenie w

tryb czuwania (standby) ...... 36

14 Zabezpieczenie przed dzieć-

mi .............................................37

14.1 Aktywacja zabezpieczenia

przed dziećmi ........................ 37

14.2 Dezaktywacja zabezpiecze-

nia przed dziećmi .................. 37

15 HomeConnect ........................37

15.1 Konfiguracja aplikacji Ho-

meConnect........................... 38

15.2 Konfiguracja HomeCon-

nect........................................ 38

15.3 Menu HomeConnect ............ 38

15.4 Aktywacja Wi-Fi na urządze-

niu.......................................... 38

15.5 Dezaktywacja Wi-Fi na urzą-

dzeniu .................................... 39

15.6 Resetowanie ustawień sie-

ciowych urządzenia ............... 39

15.7 Zdalne włączanie................... 39

15.8 Zdalna diagnostyka............... 39

15.9 Ochrona danych.................... 39

19 Usuwanie usterek....................47

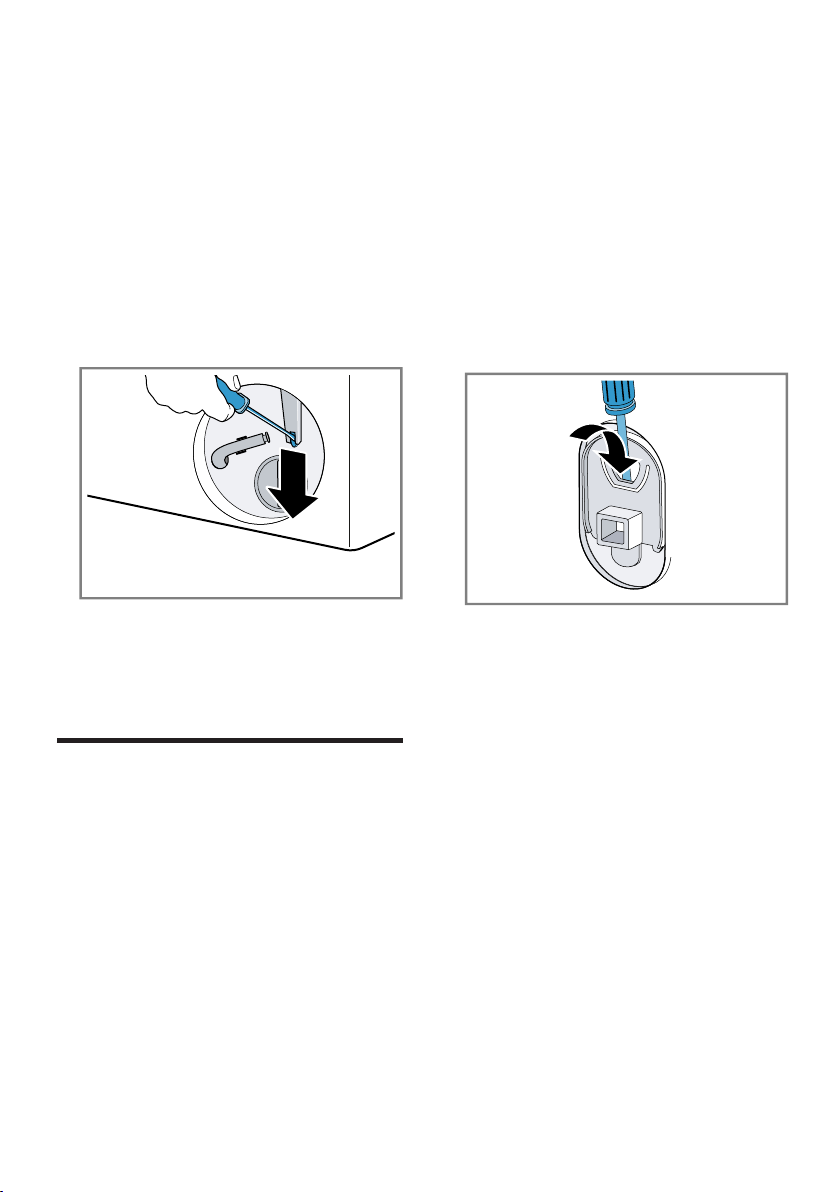

19.1 Odblokowanie awaryjne ........ 57

20 Transport, przechowywanie

i utylizacja................................57

20.1 Demontaż urządzenia............ 57

20.2 Montaż zabezpieczeń trans-

portowych.............................. 57

20.3 Ponowne uruchomienie

urządzenia ............................. 57

20.4 Utylizacja zużytego urzą-

dzenia .................................... 58

21 Serwis ......................................58

21.1 Numer produktu (E-Nr.), nu­mer fabryczny (FD) i numer

porządkowy (Z-Nr.)................ 59

21.2 Gwarancja AQUA-STOP ........ 59

22 Parametry zużycia...................60

23 Dane techniczne......................61

23.1 Informacje o oprogramowa-

niu wolnym i otwartym........... 62

24 Deklaracja zgodności .............62

16 Ustawienia podstawowe .........41

16.1 Przegląd ustawień podsta-

wowych.................................. 41

16.2 Zmiana ustawień podsta-

wowych.................................. 42

17 Licznik programów .................42

17.1 Wywoływanie licznika pro-

gramów.................................. 42

18 Czyszczenie ipielęgnacja.......42

18.1 Czyszczenie bębna ............... 42

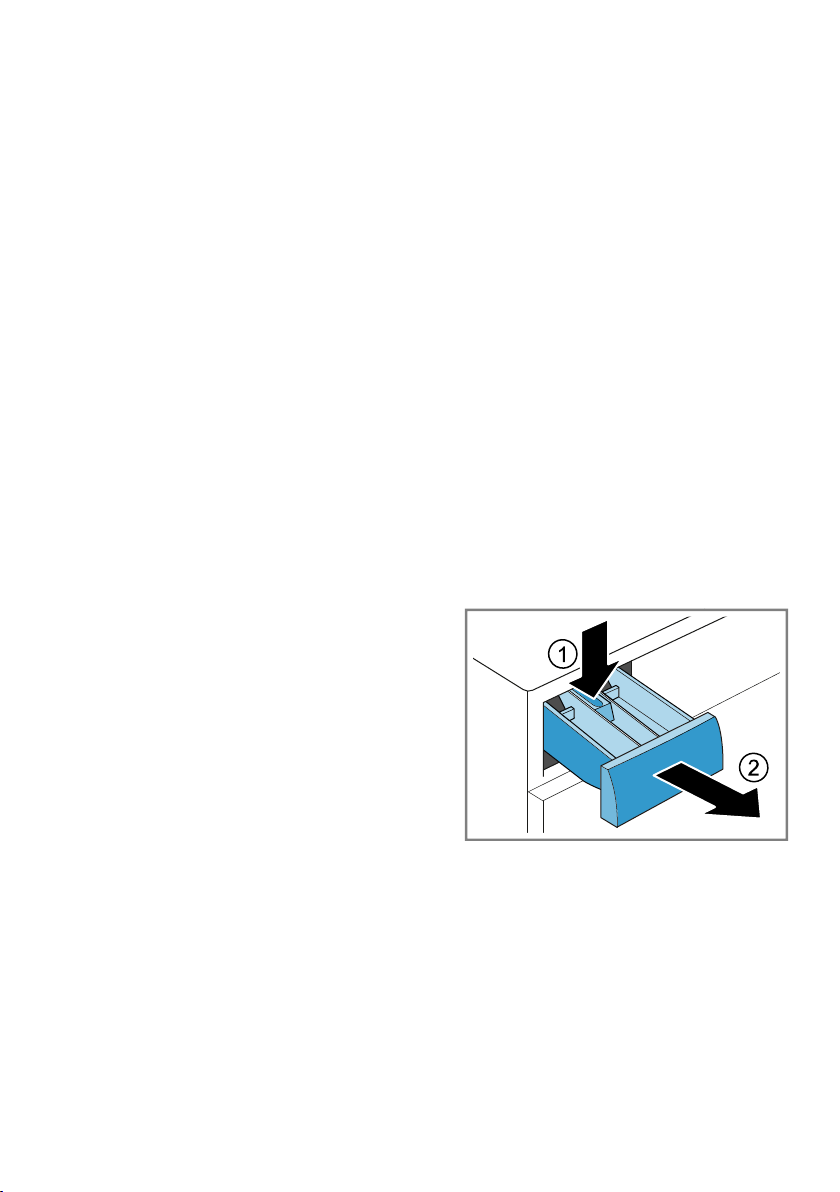

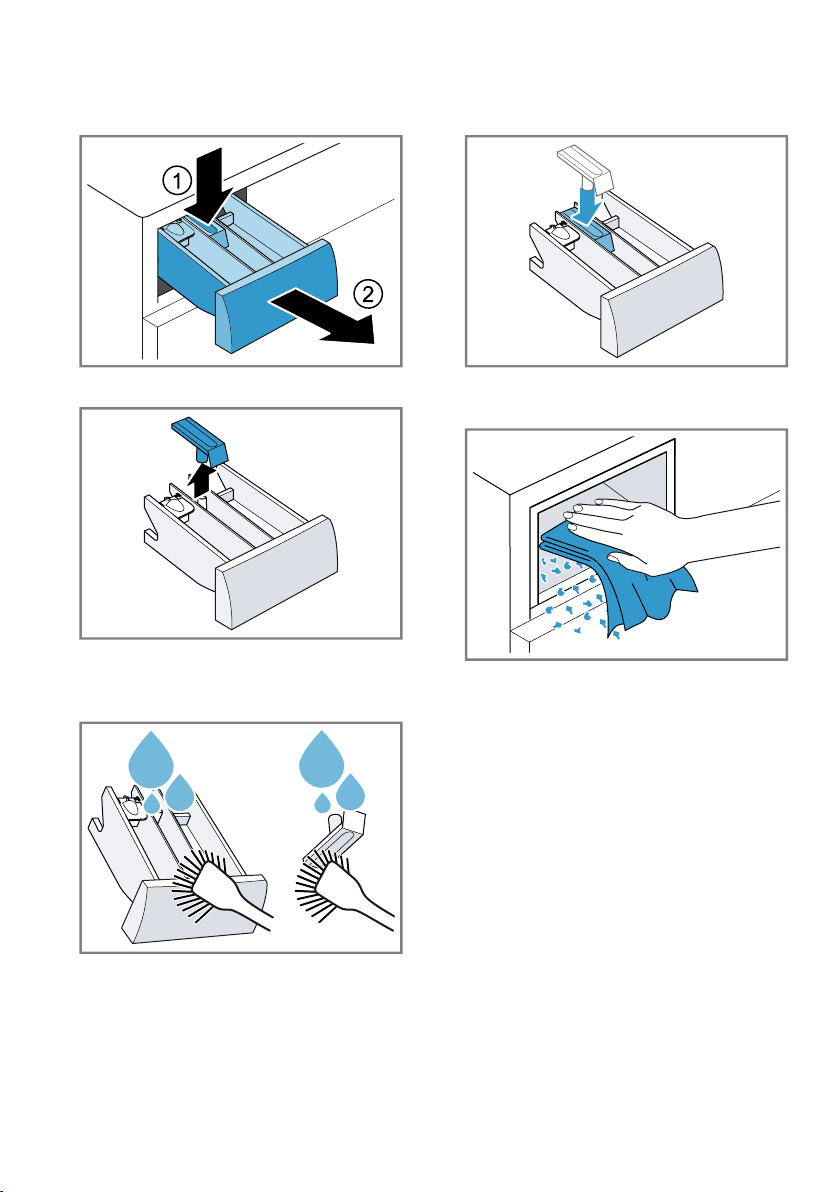

18.2 Czyszczenie szufladki na

środki piorące ....................... 42

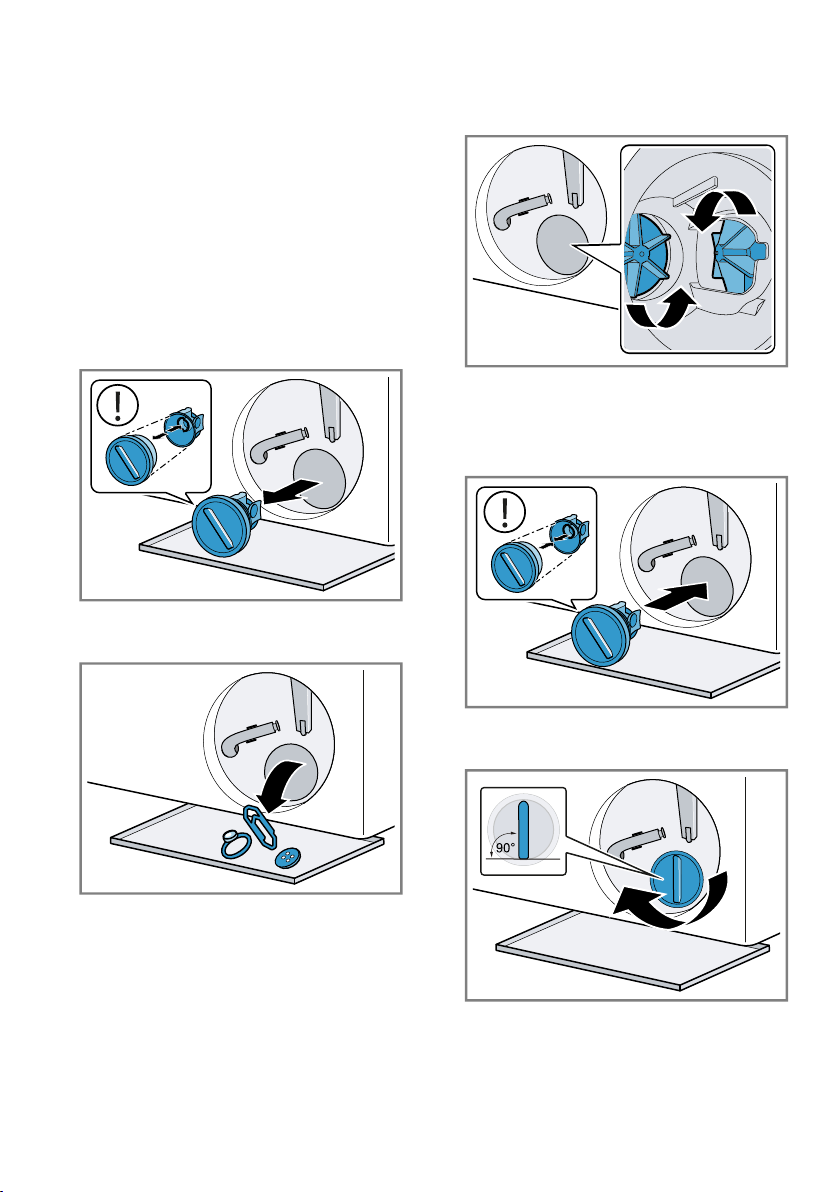

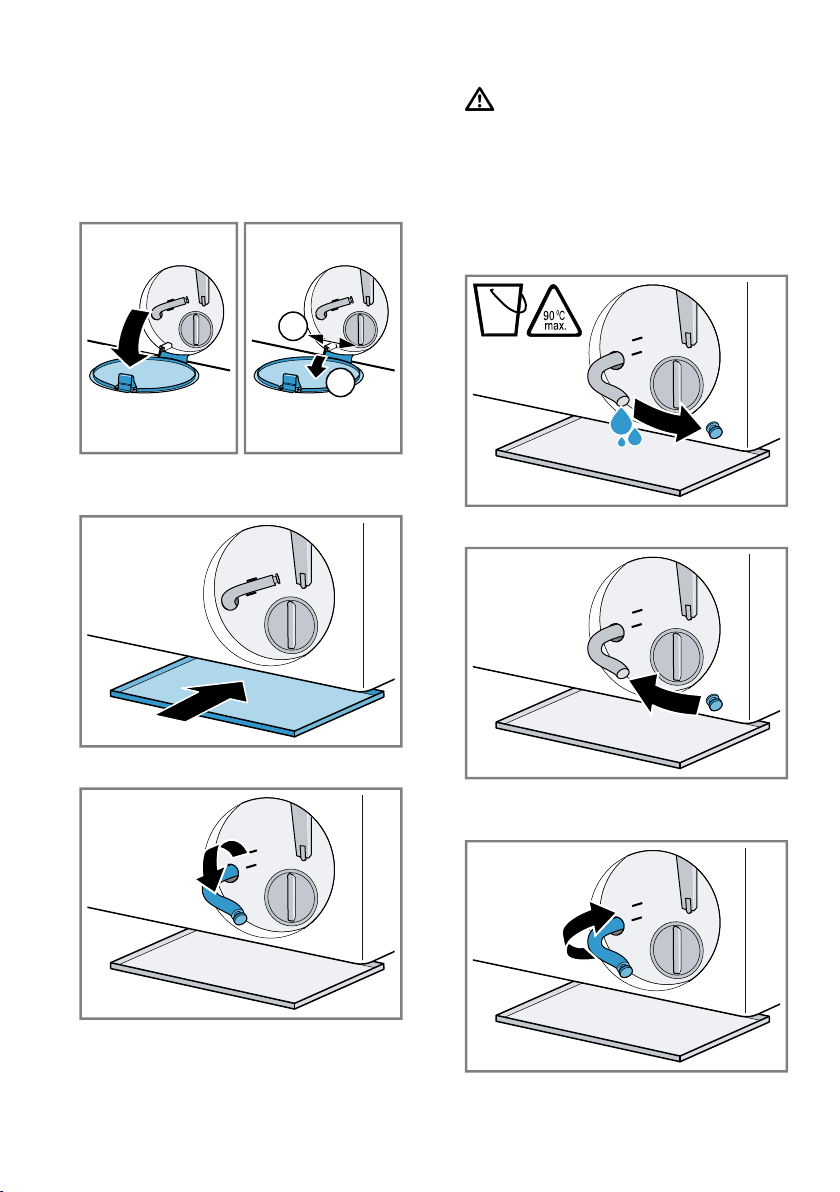

18.3 Czyszczenie pompy wody..... 43

18.4 Wyczyścić otwór wpustowy

w gumowym rękawie ............ 46

3

pl Bezpieczeństwo

1 Bezpieczeństwo

Przestrzegać poniższych wskazówek bezpieczeństwa.

1.1 Wskazówki ogólne

¡ Należy dokładnie przeczytać niniejszą instrukcję.
¡ Instrukcję należy zachować i starannie przechowywać jako źró-

dło informacji, a także z myślą o innych użytkownikach.

¡ Jeżeli w trakcie transportu urządzenie zostało uszkodzone, nie

wolno go podłączać.

1.2 Użytkowanie zgodne zprzeznaczeniem

Urządzenia należy używać wyłącznie:
¡ do prania tekstyliów przystosowanych do prania w pralkach au-

tomatycznych oraz wełny przystosowanej do prania ręcznego
zgodnie z informacjami podanymi na etykiecie produktu.

¡ przy użyciu wody wodociągowej i standardowych dostępnych w

handlu środków piorących i pielęgnacyjnych.

¡ w prywatnym gospodarstwie domowym i zamkniętych pomiesz-

czeniach domowych.

¡ do wysokości 4000m nad poziomem morza.

1.3 Ograniczenie grupy użytkowników

To urządzenie może być obsługiwane przez dzieci powyżej lat 8
oraz przez osoby oograniczonych zdolnościach fizycznych, sen­sorycznych lub umysłowych albo osoby nieposiadające wymaga­nego doświadczenia i/lub wiedzy tylko pod warunkiem, że znajdu­ją się one pod nadzorem lub zostały dokładnie poinformowane o
sposobie bezpiecznej obsługi urządzenia oraz zrozumiały wynika­jące stąd zagrożenia.
Dzieciom nie wolno bawić się urządzeniem.
Dzieciom nie wolno wykonywać bez nadzoru żadnych przewidzia­nych dla użytkownika czynności z zakresu czyszczenia i konser­wacji urządzenia.

4

Bezpieczeństwo pl

Uniemożliwić dostęp do urządzenia dzieciom do lat 3 i zwierzętom
domowym.

1.4 Bezpieczna instalacja

OSTRZEŻENIE‒Ryzyko porażenia prądem!

Nieprawidłowo wykonane instalacje stanowią poważne zagroże­nie.
▶ Urządzenie należy podłączyć iużytkować zgodnie zinformacja-

mi podanymi natabliczce znamionowej.

▶ Urządzenie musi być podłączone do sieci elektrycznej prądu

przemiennego przez prawidłowo zainstalowane gniazdo z ele­mentem uziemiającym.

▶ Układ przewodów ochronnych domowej instalacji elektrycznej

musi być wykonany zgodnie zprzepisami. Instalacja musi mieć
wystarczająco duży przekrój kabla.

▶ W przypadku stosowania wyłącznika różnicowoprądowego nale-

ży stosować tylko jeden typ z oznaczeniem .

▶ Nigdy nie zasilać urządzenia poprzez zewnętrzne urządzenie

przełączające, np. wyłącznik czasowy lub pilot zdalnego stero­wania.

▶ Jeśli urządzenie jest zainstalowane, wtyczka przewodu zasilają-

cego musi być łatwo dostępna, a jeśli łatwy dostęp nie jest moż­liwy, w obrębie stałej instalacji elektrycznej należy zainstalować
odłącznik zgodny z przepisami instalacyjnymi, odłączający
wszystkie bieguny urządzenia od sieci elektrycznej.

▶ Przy ustawianiu urządzenia należy uważać, by nie doszło do za-

ciśnięcia lub uszkodzenia przewodu sieciowego.
Uszkodzona izolacja lub uszkodzony przewód sieciowy stanowią
poważne zagrożenie.
▶ Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego

z gorącymi częściami urządzenia lub źródłami ciepła.
▶ Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego

z przedmiotami zakończonymi ostrym czubkiem i ostrymi krawę-

dziami.
▶ Nigdy nie załamywać, nie zgniatać ani nie modyfikować przewo-

du przyłączeniowego.

5

pl Bezpieczeństwo

OSTRZEŻENIE‒Ryzyko pożaru!

Używanie przedłużonego przewodu sieciowego i niezaaprobowa­nych adapterów stanowi zagrożenie.

▶ Nie używać przedłużaczy ani rozgałęźników wielogniazdowych.
▶ Używać tylko zaaprobowanych przez producenta adapterów i

przewodów sieciowych.
▶ Jeżeli przewód sieciowy jest za krótki i nie jest dostępny dłuższy

przewód sieciowy, należy się skontaktować ze specjalistyczną

firmą elektryczną, która dokona odpowiedniej adaptacji domo-

wej instalacji elektrycznej.

OSTRZEŻENIE‒Ryzyko odniesienia obrażeń!

Duży ciężar urządzenia może spowodować zranienie.
▶ Nie podnosić urządzenia w pojedynkę.
Jeśli pralka i suszarka zostaną ustawione jedna na drugiej nie­zgodnie z instrukcją, urządzenie ustawione na górze może spaść.
▶ Do mocowania suszarki na pralce używać wyłącznie zestawu łą-

czeniowego producenta suszarki . Inna metoda ustawienia jest

niedozwolona.
▶ Nie stawiać jednego urządzenia na drugim, jeśli producent su-

szarki nie oferuje odpowiedniego zestawu połączeniowego.
▶ Nie stawiać urządzeń różnych producentów i o różnej głęboko-

ści i szerokości jedno na drugim.
▶ Nie stawiać pralki i suszarki ustawionych jedna na drugiej na

podwyższeniu, gdyż urządzenia mogą się przewrócić.

OSTRZEŻENIE‒Ryzyko uduszenia się!

Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub
zawinąć się w nie i udusić się.

▶ Materiały z opakowania należy trzymać poza zasięgiem dzieci.
▶ Nie pozwalać dzieciom na zabawę opakowaniem, aszczególnie

folią.

WAŻNE‒Ryzyko odniesienia obrażeń!

Urządzenie może wibrować lub przemieszczać się podczas pracy.

▶ Ustawić urządzenie na czystym, równym i twardym podłożu.

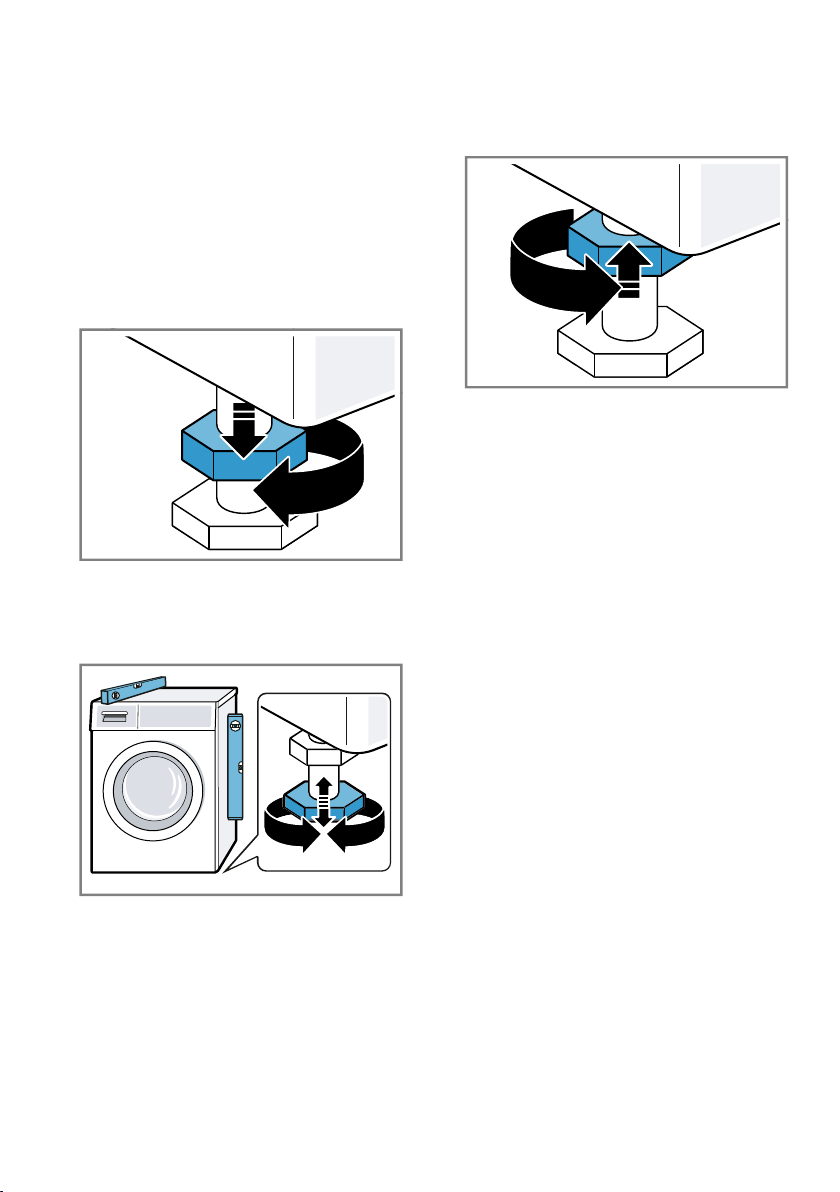

▶ Wypoziomować urządzenie za pomocą nóżek i poziomnicy.

6

Bezpieczeństwo pl

Nieprawidłowy montaż węży i przewodów przyłączeniowych grozi
potknięciem.
▶ Węże i przewody przyłączeniowe ułożyć w taki sposób, aby nie

występowało żadne niebezpieczeństwo potknięcia się.
Jeśli urządzenie jest przesuwane za wystające elementy, jak np.
drzwi, części mogą się oderwać.
▶ Nie przesuwać urządzenia za wystające elementy.

WAŻNE‒Ryzyko zacięcia!

Ostre krawędzie urządzenia mogą być przyczyną skaleczeń w
przypadku dotknięcia.

▶ Nie dotykać ostrych krawędzi urządzenia.
▶ Podczas instalacji i transportu urządzenia używać rękawic

ochronnych.

1.5 Bezpieczne użytkowanie

OSTRZEŻENIE‒Ryzyko porażenia prądem!

Uszkodzone urządzenie lub uszkodzony przewód przyłączeniowy
stanowią zagrożenie.

▶ Nigdy nie włączać uszkodzonego urządzenia.
▶ Nigdy nie ciągnąć za przewód przyłączeniowy, aby odłączyć

urządzenie od sieci. Zawsze ciągnąć za wtyczkę przewodu przy-

łączeniowego.
▶ W przypadku uszkodzenia urządzenia lub przewodu przyłącze-

niowego należy natychmiast wyciągnąć wtyczkę przewodu przy-

łączeniowego lub wyłączyć bezpiecznik w skrzynce bezpieczni-

kowej i zamknąć zawór wody.
▶ Wezwać serwis. →Strona58
Wnikająca wilgoć może prowadzić do porażenia prądem.

▶ Używać urządzenia wyłącznie w zamkniętych pomieszczeniach.
▶ Nigdy nie narażać urządzenia na działanie wysokiej temperatury

i wilgoci.
▶ Nie używać do czyszczenia urządzenia myjek parowych ani ci-

śnieniowych, węży i spryskiwaczy.

7

pl Bezpieczeństwo

OSTRZEŻENIE‒Ryzyko uszczerbku na zdrowiu!

Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne
niebezpieczeństwo.
▶ Nie ustawiać urządzenia za drzwiami, które mogą uniemożliwiać

lub utrudniać otwieranie drzwiczek urządzenia.
▶ Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od

gniazda sieciowego, a następnie przeciąć przewód sieciowy i

zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknię-

cie.

OSTRZEŻENIE‒Ryzyko uduszenia się!

Dzieci mogą połknąć drobne części lub zadławić się nimi, co mo­że doprowadzić do uduszenia.

▶ Drobne części należy trzymać poza zasięgiem dzieci.
▶ Nie należy pozwalać dzieciom na zabawę drobnymi częściami.

OSTRZEŻENIE‒Ryzyko zatrucia!

Środki piorące i pielęgnacyjne mogą spowodować zatrucie w
przypadku połknięcia.
▶ W razie przypadkowego połknięcia środka należy zasięgnąć po-

rady lekarskiej.
▶ Środki piorące i pielęgnujące przechowywać w miejscu niedo-

stępnym dla dzieci.

OSTRZEŻENIE‒Ryzyko wybuchu!

Jeśli pranie zostało wcześniej poddane działaniu środków czysz­czących na bazie rozpuszczalników, może to spowodować wy­buch w urządzeniu.
▶ Przed praniem dokładnie wypłukać rzeczy poddane wstępnemu

czyszczeniu.

WAŻNE‒Ryzyko odniesienia obrażeń!

Wchodzenie lub wspinanie się na urządzenie może spowodować
pęknięcie pokrywy.
▶ Nie wchodzić, ani nie wspinać się na urządzenie.
Urządzenie może się przewrócić w przypadku siadania na otwar­tych drzwiach lub opierania się o nie.
▶ Nie siadać na drzwiach urządzenia, ani nie opierać się o nie.

8

Bezpieczeństwo pl

▶ Nie stawiać żadnych przedmiotów na drzwiach urządzenia.
Przy wkładaniu rąk do obracającego się bębna może dojść do
zranienia.
▶ Przed włożeniem rąk poczekać, aż bęben całkowicie się zatrzy-

ma.

WAŻNE‒Ryzyko oparzenia!

Roztwór środka piorącego jest gorący podczas prania wwysokich
temperaturach.
▶ Nie dotykać gorącego roztworu środka piorącego.

WAŻNE‒Ryzyko oparzeń chemicznych!

Przy otwieraniu szufladki na środki piorące znajdujące się w urzą­dzeniu środki piorące i pielęgnacyjne mogą pryskać. W przypadku
kontaktu z oczami lub skórą może dojść do podrażnień.
▶ W przypadku kontaktu ze środkami piorącymi lub pielęgnacyjny-

mi dokładnie przepłukać oczy lub skórę czystą wodą.
▶ W razie przypadkowego połknięcia środka należy zasięgnąć po-

rady lekarskiej.
▶ Środki piorące i pielęgnujące przechowywać w miejscu niedo-

stępnym dla dzieci.

1.6 Bezpieczne czyszczenie i konserwacja

OSTRZEŻENIE‒Ryzyko porażenia prądem!

Nieprawidłowo przeprowadzane naprawy stanowią poważne za­grożenie.
▶ Naprawy urządzenia mogą być wykonywane wyłącznie przez

wykwalifikowany personel.
▶ Do naprawy urządzenia należy używać wyłącznie oryginalnych

części zamiennych.
▶ W przypadku uszkodzenia przewodu sieciowego tego urządze-

nia należy zlecić jego wymianę przez producenta, jego serwis

lub przez odpowiednio wykwalifikowaną osobę, co jest koniecz-

nym warunkiem wykluczenia zagrożeń.
Wnikająca wilgoć może prowadzić do porażenia prądem.
▶ Nie używać do czyszczenia urządzenia myjek parowych ani ci-

śnieniowych, węży i spryskiwaczy.

9

pl Bezpieczeństwo

OSTRZEŻENIE‒Ryzyko odniesienia obrażeń!

Stosowanie nieoryginalnych części zamiennych i elementów wypo­sażenia dodatkowego jest niebezpieczne.
▶ Używać wyłącznie oryginalnych części zamiennych i elementów

wyposażenia dodatkowego producenta.

OSTRZEŻENIE‒Ryzyko zatrucia!

Stosowanie środków czyszczących zawierających rozpuszczalniki
może spowodować powstanie toksycznych oparów.
▶ Nie stosować środków czyszczących zawierających rozpusz-

czalniki.

10

Zapobieganie szkodom materialnym pl

2 Zapobieganie szkodom

materialnym

UWAGA!

Nieprawidłowe dozowanie płynów do
płukania tkanin, środków piorących,
środków pielęgnacyjnych i czyszczą­cych może mieć negatywny wpływ na
działanie urządzenia.

▶ Przestrzegać zaleceń producenta

dotyczących dozowania.
Przekroczenie maksymalnej pojemno­ści załadunkowej ma negatywny
wpływ na działanie urządzenia.

▶ Przestrzegać maksymalnej poje-

mości załadunkowej dla każdego

programu i nie przekraczać jej.

→"Programy", Strona28
Podczas transportu urządzenie ma
zamontowane zabezpieczenia trans­portowe. Nieusunięte zabezpieczenia
transportowe mogą spowodować
szkody materialne i uszkodzenie
urządzenia.

▶ Przed uruchomieniem należy cał-

kowicie usunąć wszystkie zabez-

pieczenia transportowe i przecho-

wać je.

▶ Przed każdym transportem należy

całkowicie zamontować wszystkie

zabezpieczenia transportowe, aby

uniknąć szkód transportowych.
Niewłaściwe podłączenie węża dopły­wowego może prowadzić do powsta­nia szkód materialnych.

▶ Mocno dokręcić złącza dopływu

wody.

▶ Wąż dopływowy podłączać do kra-

nu w miarę możliwości bezpośred-

nio, bez użycia dodatkowych ele-

mentów łączących, takich jak ad-

aptery, przedłużki, zawory itp.

▶ Obudowa zaworu węża dopływu

wody nie może się stykać z innymi

zamontowanymi elementami i nie

może być poddawana działaniu sił

zewnętrznych.

▶ Średnica wewnętrzna kurka musi

wynosić co najmniej 17 mm.

▶ Długość gwinta na złączu kranu

powinna wynosić co najmniej 10

mm.
Zbyt niskie lub zbyt wysokie ciśnienie
wody może mieć negatywny wpływ
na działanie urządzenia.

▶ Upewnić się, że ciśnienie wody w

instalacji wodociągowej wynosi co

najmniej 100kPa (1bar) i maksy-

malnie 1000kPa (10barów).

▶ Jeśli ciśnienie wody przekracza

podaną wartość maksymalną, na-

leży zainstalować zawór redukcyjny

między przyłączem wody pitnej a

zestawem węży urządzenia.

▶ Nie podłączać urządzenia do bate-

rii mieszającej bezciśnieniowego

podgrzewacza wody.
Zmodyfikowane lub uszkodzone wę­że wodne mogą spowodować uszko­dzenia materialne i uszkodzenia urzą­dzenia.

▶ Nigdy nie załamywać, zgniatać,

modyfikować ani przecinać prze-

wodu sieciowego.

▶ Używać tylko dostarczonych z

urządzeniem węży wodnych lub

oryginalnych węży zamiennych.

▶ Nigdy nie używać ponownie używa-

nych już wcześniej węży wodnych.
Użytkowanie urządzenia przy użyciu
zanieczyszczonej lub zbyt gorącej
wody może prowadzić do powstania
szkód materialnych i spowodować
uszkodzenie urządzenia.

▶ Urządzenie zasilać tylko zimną wo-

dą wodociągową.
Nieodpowiednie środki czyszczące
mogą uszkodzić powierzchnie urzą­dzenia.

▶ Nie należy stosować ostrych ani

ciernych środków czyszczących.

▶ Nie używać środków czyszczących

o dużej zawartości alkoholu.

▶ Nie używać poduszeczek ciernych

ani szorstkich gąbek.

11

pl Ochrona środowiska i oszczędność

▶ Urządzenie należy czyścić wyłącz-

nie wodą i miękką, wilgotną ście­reczką.

▶ Natychmiast usuwać wszelkie po-

zostałości środków piorących i
sprayów. które mają kontakt z
urządzeniem.

3 Ochrona środowiska i

oszczędność

3.1 Usuwanie opakowania

Materiały opakowaniowe są przyjazne
dla środowiska i nadają się do recy­klingu.

▶ Poszczególne elementy utylizować

zgodnie z rodzajem materiału.

3.2 Oszczędzanie energii i za­sobów naturalnych

Urządzenie użytkowane zgodnie z ty­mi wskazówkami zużywa mniej prądu
i wody.

Stosować programy z niskimi tempe­raturami i dłuższym przebiegiem pra­nia oraz wykorzystywać maksymalną
pojemność załadunkową.

a

Zużycie energii i wody jest wów­czas najbardziej efektywne.

Środki piorące dozować w zależno­ści od stopnia zabrudzenia prania.

a

W przypadku lekkich i normalnych
zabrudzeń wystarczająca jest
mniejsza ilość środka piorącego.
W kwestii dozowania przestrzegać
zaleceń producenta środka piorą­cego.

Zmniejszyć temperaturę prania przy
lekko i normalnie zabrudzonym pra­niu.

a

Przy niższych temperaturach urzą­dzenie zużywa mniej energii. W
przypadku lekkiego i normalnego
zabrudzenia wystarczają niższe
temperatury od podanych na ety­kiecie pielęgnacyjnej.

Ustawić maksymalną prędkość wiro­wania, jeśli pranie ma być następnie
suszone w suszarce bębnowej.

a

Dzięki temu czas trwania progra­mu suszenia ulega skróceniu i
zmniejsza się zużycie energii. Przy
wyższej prędkości wirowania wil­gotność resztkowa w praniu spa­da, a natężenie odgłosów wirowa­nia wzrasta.

Prać bez prania wstępnego.

a

Pranie z opcją prania wstępnego
wydłuża czas trwania programu
oraz zwiększa zużycie energii i wo­dy.

Urządzenie jest wyposażone w auto­matyczną regulację w zależności od
wagi załadunku.

a

Automatyczna regulacja w zależ­ności od wagi załadunku dopaso­wuje optymalne zużycie wody oraz
czas trwania programu w zależno­ści od rodzaju tkaniny i wielkości
załadunku.

3.3 Tryb oszczędzania energii

Jeżeli urządzenie nie będzie przez
dłuższy czas obsługiwane, automa­tycznie przełączy się na tryb oszczę­dzania energii.
Tryb oszczędzania energii zostaje za­kończony przez ponowne uruchomie­nie urządzenia.

12

Ustawianie i podłączanie pl

Jeżeli urządzenie nie będzie w dal­szym ciągu obsługiwane, wyłączy się
tryb czuwania.

4 Ustawianie i podłącza-

nie

4.1 Rozpakowywanie urzą­dzenia

UWAGA!

Pozostawione w bębnie przedmioty,
które nie są związane z pracą urzą­dzenia, mogą być przyczyną szkód
materialnych oraz uszkodzeń urzą­dzenia.

▶ Przed uruchomieniem urządzenia

należy usunąć z bębna te przed­mioty i dołączone elementy wypo­sażenia dodatkowego.

1. Zdjąć z urządzenia wszystkie ele-

menty opakowania oraz pokrowce
ochronne.

→"Usuwanie opakowania",

Strona12

2. Sprawdzić urządzenie pod kątem

widocznych uszkodzeń.

3. Otworzyć drzwi.

4. Usunąć z bębna wyposażenie do-

datkowe.

5. Zamknąć drzwi.

4.2 Zakres dostawy

Po rozpakowaniu należy sprawdzić
wszystkie części pod kątem ewentu­alnych uszkodzeń podczas transpor­tu.

cje urządzenia i może prowadzić do
szkód materialnych i uszkodzeń urzą­dzenia.

▶ Nie używać urządzenia z niekom-

pletnym lub uszkodzonym wyposa­żeniem.

▶ Wymienić odpowiednie wyposaże-

nie przed uruchomieniem urządze­nia.
→"Akcesoria", Strona32

Uwaga:W zakładzie produkcyjnym
została przetestowana prawidłowość
działania urządzenia. W urządzeniu
mogą pozostać plamy po wodzie.
Plamy znikają po pierwszym praniu.

W zakres dostawy wchodzą:

¡ Pralka
¡ Dodatkowe dokumenty
¡ Zabezpieczenia transportowe

→"Demontaż zabezpieczeń trans­portowych", Strona14

¡ Zaślepki
¡ Uchwyt do mocowania węża od-

prowadzającego wodę

4.3 Wymagania dotyczące miejsca ustawienia

OSTRZEŻENIE

Ryzyko porażenia prądem!

Urządzenie zawiera elementy przewo­dzące napięcie elektryczne. Dotyka­nie elementów przewodzących napię­cie elektryczne jest niebezpieczne.

▶ Nie użytkować urządzenia bez po-

krywy.

UWAGA!

Używanie urządzenia z niekomplet­nym lub uszkodzonym wyposażeniem
może mieć negatywny wpływ na funk-

13

pl Ustawianie i podłączanie

OSTRZEŻENIE

Ryzyko odniesienia obrażeń!

Urządzenie ustawione na cokole mo­że przechylić się podczas eksploata­cji.

▶ Przed uruchomieniem należy bez-

względnie przymocować nóżki
urządzenia za pomocą nakładek
mocujących →Strona32 dołą­czonych przez producenta.

UWAGA!

Zamarznięte resztki wody w urządze­niu mogą spowodować jego uszko­dzenie.

▶ Nie ustawiać i nie użytkować urzą-

dzenia w miejscach zagrożonych
wystąpieniem mrozu ani na ze-

wnątrz.
Jeśli urządzenie zostanie przechylone
o ponad 40°, może dojść do wycieku
resztek wody z urządzenia i doprowa­dzić w konsekwencji do powstania
szkód materialnych.

▶ Zachować ostrożność przy prze-

chylaniu urządzenia.

▶ Transportować urządzenie w pozy-

cji stojącej.

Miejsce ustawie-

Wymagania

nia

Cokół Zamocować

urządzenie za
pomocą nakła­dek mocujących
→Strona32.

Miejsce ustawie-

Wymagania

nia

Ciąg kuchenny Urządzenie moż-

na ustawić wy­łącznie pod cią­głym blatem ro­boczym, który
jest stabilnie po­łączony z sąsia­dującymi szafka­mi. Wymagana
szerokość wnęki:
60cm.

Przy ścianie Nie zaciskać wę-

ży ani sieciowe­go przewodu
przyłączeniowe­go między ścianą
a urządzeniem.

4.4 Demontaż zabezpieczeń transportowych

Podczas transportu urządzenie ma
zamontowane z tyłu zabezpieczenia
transportowe.

Uwaga:Śruby zabezpieczenia trans­portowego i tuleje należy zachować
na wypadek transportu w później­szym terminie.
→"Montaż zabezpieczeń transporto-

wych", Strona57

1. Wyjąć węże zuchwytów.

Drewniany strop
belkowy

14

Ustawić urządze­nie na wodood­pornej płycie
drewnianej (gru­bość min.
30mm), stabilnie
przykręconej do
podłogi.

Ustawianie i podłączanie pl

2. Wykręcić i usunąć wszystkie

śruby 4 zabezpieczeń transporto­wych za pomocą klucza płaskiego
o rozmiarze 13.

3. Usunąć z uchwytu przewód przyłą-

czeniowy.

4. Usunąć 4 tuleje.

5. Nałożyć 4 zaślepki.

6. Przesunąć 4 zaślepki w dół.

Uwaga:Aby blokady transportowe

zamontować w urządzeniu na czas
transportu, należy wykonać opisane
poniżej czynności w odwrotnej kolej­ności.

4.5 Podłączanie urządzenia

Podłączanie węża doprowadzającego wodę

OSTRZEŻENIE

Ryzyko porażenia prądem!

Urządzenie zawiera elementy przewo­dzące napięcie elektryczne. Dotyka­nie elementów przewodzących napię­cie elektryczne jest niebezpieczne.

▶ Nie zanurzać w wodzie zaworu

elektromagnetycznego Aquastop.

15

pl Ustawianie i podłączanie

1. Podłączyć wąż doprowadzający

wodę do zaworu wody (26,4 mm =
3/4").

2. Ostrożnie otworzyć zawór wody i

sprawdzić szczelność w miejscach
podłączenia.

Rodzaje przyłączy odpływu wody

Informacje te ułatwiają podłączenie
urządzenia do odpływu wody.

UWAGA!

Podczas odpompowywania wody
wąż odprowadzający wodę znajduje
się pod ciśnieniem i może odłączyć
się od zainstalowanego punktu przy­łączeniowego.

▶ Zabezpieczyć wąż odprowadzający

wodę przed niezamierzonym odłą­czeniem.

Uwaga:Uwzględnić wysokości od­pompowywania.
Maksymalna wysokość odpompowy­wania wynosi 100cm.

Syfon Zabezpieczyć

miejsce podłą­czenia opaską
zaciskową
(24-40 mm).

Umywalka Zamocować wąż

odprowadzający
wodę za pomocą
kolanka i zabez­pieczyć.

Odpływ wody do
rury z tworzywa
sztucznego z gu­mowym kołnie­rzem lub do krat-

Zamocować wąż
odprowadzający
wodę za pomocą
kolanka i zabez­pieczyć.

ki ściekowej

Podłączanie urządzenia do sieci elektrycznej

Uwaga:Dla tego urządzenia instala-

cja elektryczna domu musi być zgod­na z lokalnymi wymogami prawnymi i
przepisami bezpieczeństwa oraz po­winna być zaopatrzona w wyłącznik
różnicowoprądowy.

1. Podłączyć wtyczkę przewodu sie-

ciowego urządzenia do gniazda
sieciowego w pobliżu urządzenia.

Parametry przyłączeniowe urządze­nia można znaleźć w rozdziale Da­ne techniczne →Strona61.

2. Sprawdzić, czy wtyczka jest stabil-

nie połączona z gniazdem siecio­wym.

16

Ustawianie i podłączanie pl

4.6 Wypoziomowanie urzą­dzenia

W celu ograniczenia hałasu i wibracji
oraz w celu uniknięcia przemieszcza­nia się urządzenia należy odpowied­nio wypoziomować urządzenie.

1. Za pomocą klucza płaskiego o

rozmiarze 17 odkręcić nakrętki za­bezpieczające w kierunku zgod­nym z ruchem wskazówek zegara.

2. W celu wypoziomowania urządze-

nia obracać nóżki urządzenia.
Sprawdzić ustawienie za pomocą
poziomnicy.

3. Nakrętki zabezpieczające dokręcić

do obudowy przy użyciu klucza
płaskiego o rozmiarze 17.

Przytrzymać przy tym nóżkę urzą­dzenia, nie zmieniając jej wysoko­ści.

Wszystkie nóżki urządzenia muszą
stać stabilnie na podłożu.

17

pl Poznawanie urządzenia

1

2

4

6

3

5

8

7

7

1

2

3

4

5

6

7

8

5 Poznawanie urządzenia

5.1 Urządzenie

W tym miejscu można znaleźć przegląd części urządzenia.

W zależności od typu urządzenia przedstawione na ilustracji szczegóły, takie
jak kolor czy kształt, mogą się różnić.

Klapa konserwacyjna pompy
wody →Strona43

Drzwi

18

Szufladka na środki piorące
→Strona18

Pulpit obsługi →Strona19
Wąż odprowadzający wodę

→Strona16
Przewód przyłączeniowy

→Strona16

Zabezpieczenia transportowe
→Strona14

Wąż doprowadzający wodę
→Strona15

5.2 Szufladka na środki piorą­ce

Uwaga:Przestrzegać podanych

przez producenta informacji dotyczą­cych użytkowania i dozowania środ­ków piorących i pielęgnujących oraz

Poznawanie urządzenia pl

2

3

1

4

1

2

3

4

3

1 1

2

1

2

3

informacji podanych w opisach pro­gramów.
→"Programy", Strona28

Dozownik środków piorących
w płynie
→"Wkładanie dozownika

środków piorących w płynie",
Strona34

Komora II: środek dla prania
głównego,

Komora : płyn do płukania
Komora I: środek dla prania

wstępnego

5.3 Pulpit obsługi

Panel obsługi służy do sterowania funkcjami urządzenia i zapewnia informacje
o jego stanie.

Programy →Strona28
Programator →Strona33
Przyciski i wyświetlacz

→Strona23

5.4 Logika obsługi

Niektóre obszary wyświetlacza są
przyciskami reagującymi na dotyk.
Aktywują, dezaktywują one ustawie­nia lub zmieniają je po dotknięciu

19

pl Poznawanie urządzenia

przycisku. Aktywowane ustawienia są
zaznaczone na wyświetlaczu jaśniej­szym kolorem.

UWAGA!

Wywieranie zbyt dużego nacisku na
wyświetlacz może prowadzić do
uszkodzeń.

▶ Nie wywierać silnego nacisku na

wyświetlacz.

▶ Nie naciskać wyświetlacza ostro

zakończonymi i ostrymi przedmio­tami.

Włączanie i wyłączanie wyświetlania dodatkowych przycisków

W przypadku zredukowanego widoku
wyświetlacza niektóre przyciski nie
wyświetlają się. Gdy dodatkowe przy­ciski zostaną włączone na wyświetla­czu, aktywują lub dezaktywują one
odpowiednie ustawienia.

1. Aby wyświetlić dodatkowe przyci-

ski, nacisnąć krótko na Opcje.

a Wyświetlacz pokazuje wszystkie

dodatkowe przyciski.

20

2. Aby ukryć dodatkowe przyciski,

ponownie krótko nacisnąć na

Opcje.

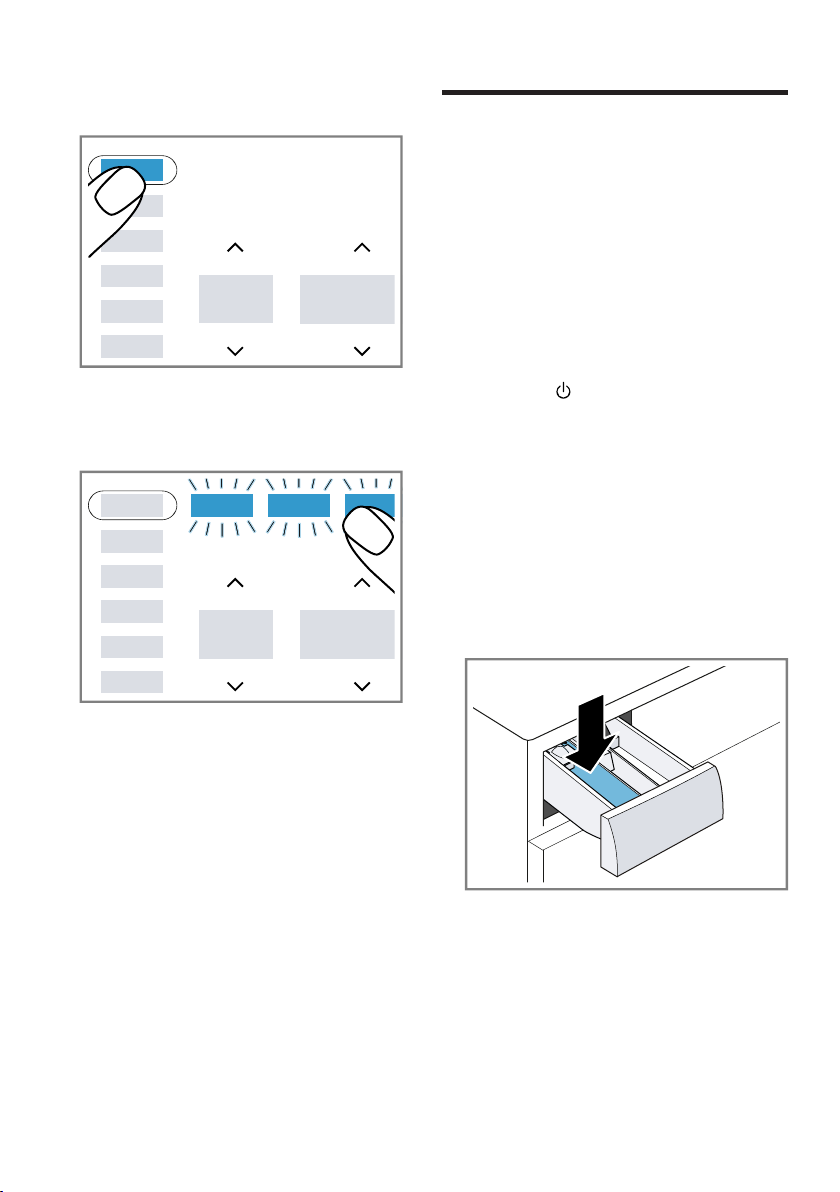

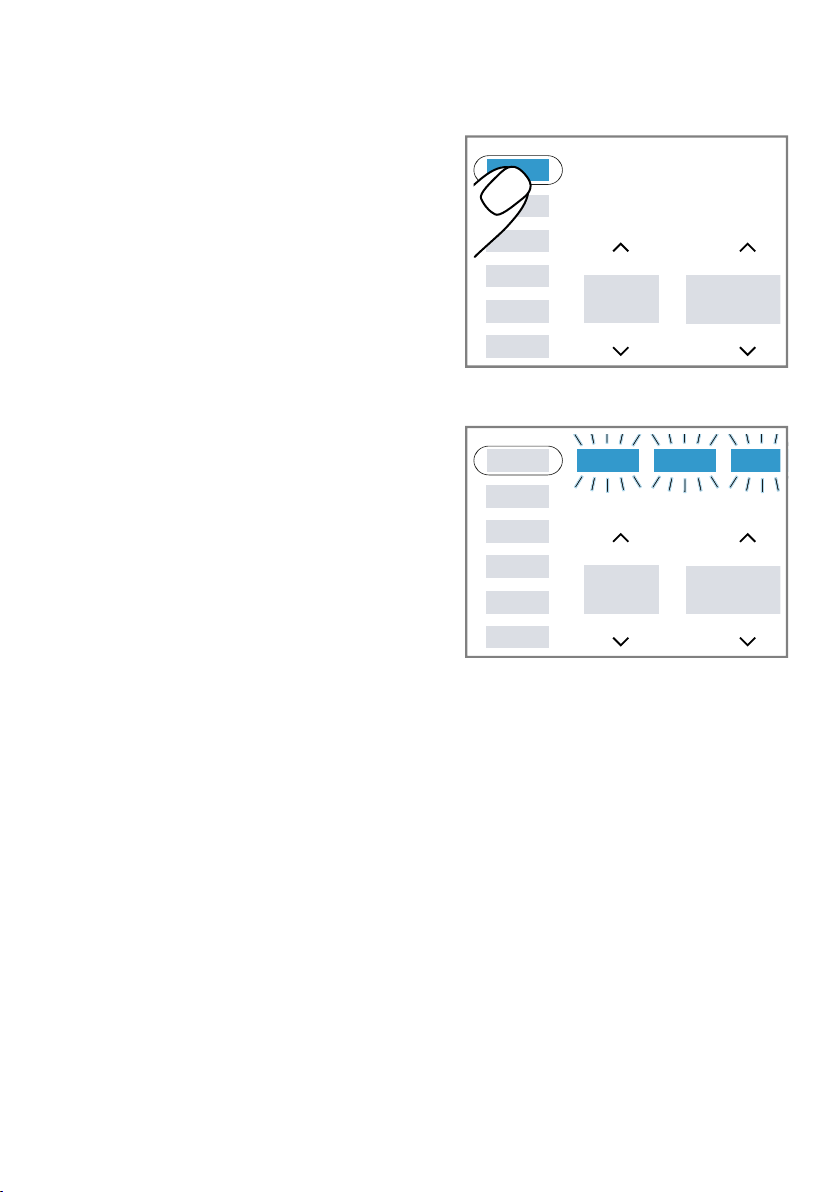

Dopasowywanie dodatkowych przycisków

Dodatkowo wyświetlane przyciski
można dopasować do własnych po­trzeb, a często używane ustawienia
mogą być trwale widoczne.

użyciem pl

1. Naciskać Opcje przez ok. 3sekun-

dy.

a Na wyświetlaczu migają dodatko-

we przyciski.

2. Nacisnąć krótko poszczególne

przyciski.

użyciem

6 Przed pierwszym

użyciem

użyciem

Przygotować urządzenie do użycia.

6.1 Uruchamianie cyklu pra­nia bez tekstyliów

Urządzenie zostało poddane dokład­nej kontroli przed opuszczeniem fa­bryki. Aby usunąć resztki wody,
pierwsze pranie należy wykonać bez
tekstyliów.

1. Nacisnąć .

Proces włączania trwa kilka se­kund.

2. Ustawić program Bawełna 90°C

lub wybrać w aplikacji HomeCon­nect program czyszczenia bębna.

3. Zamknąć drzwi.

4. Wyciągnąć szufladkę na środki

piorące.

5. Wsypać uniwersalny proszek do

prania z wybielaczem do przegród­ki II.

a Dopasowane przyciski świecą się

stale.

3. Aby zapisać ustawienie, krótko na-

cisnąć na Opcje.

a Dopasowane przyciski są stale wi-

doczne na wyświetlaczu.

Zmiana wartości ustawienia

Po aktywacji pewnych ustawień na
wyświetlaczu pojawiają się przyciski
wyboru i można zmienić wartość
ustawienia.

▶ Nacisnąć na przyciski wyboru

→Strona25.
Na wyświetlaczu pojawia się war-

tość ustawienia.

Aby zapobiec powstawaniu piany,
użyć tylko połowy zalecanej przez
producenta ilości środka piorące­go do lekko zabrudzonego prania.
Nie używać środków piorących do
wełny ani do tkanin delikatnych.

6. Wsunąć szufladkę na środki piorą-

ce.

21

pl użyciem

7. W celu uruchomienia programu na-

cisnąć .

a Na wyświetlaczu widoczny jest po-

zostały czas trwania programu.

a Po zakończeniu programu na wy-

świetlaczu pojawia się: End.

8. Uruchomić pierwszy cykl prania

lub nacisnąć , aby przełączyć
urządzenie w tryb czuwania (stand­by).
→"Podstawowy sposób obsługi",

Strona33

22

Wyświetlacz pl

7 Wyświetlacz

Na wyświetlaczu wyświetlane są aktualne wartości ustawień, możliwości wyboru
lub informacje i wskazówki.

Uwaga:Aktualizacja oprogramowania może sprawić, że dostępne będą dodat­kowe funkcje.
Jeśli aktualizacja oprogramowania jest dostępna, w aplikacjiHomeConnect bę­dzie można znaleźć więcej informacji.

Przykładowe wskazanie na wyświetlaczu

Wskazanie Nazwa więcej informacji

1

0:40

Czas trwania pro­gramu / czas po­zostały do końca

Przewidywany czas trwania programu lub
czas pozostały do końca programu w go­dzinach i minutach.

programu

1

10 h

Czas zakończenia

→"Przyciski", Strona26

programu

1

9,0

- 1400 Prędkość wirowa-

Zalecany załadu­nek

nia

Maksymalna pojemność załadunkowa dla
ustawionego programu w kg.

Ustawiona prędkość wirowania w obr./
min.
→"Przyciski", Strona26
0: bez wirowania końcowego, tylko od­pompowanie

: wirowanie stop, bez odpompowania

1

Przykład

23

pl Wyświetlacz

Wskazanie Nazwa więcej informacji

- 90 Temperatura Ustawiona temperatura w °C.
→"Przyciski", Strona26

(zimny)

End Zakończenie pro-

Status programu

gramu

Parowanie Status programu
Krew Krew Aktywowany jest rodzaj plam.
Trawa Trawa Aktywowany jest rodzaj plam.
Czerwone wi-noCzerwone wino Aktywowany jest rodzaj plam.

Pot Pot Aktywowany jest rodzaj plam.
Masło/Olej Tłuszcze spożyw-

Aktywowany jest rodzaj plam.

cze
Pomidory Pomidory Aktywowany jest rodzaj plam.

Przypomnienie o

konieczności wy-

czyszczenia bęb-

na

miga: bęben jest zanieczyszczony. W celu
przeprowadzenia czyszczenia i pielęgnacji
bębna oraz zbiornika pralki włączyć pro­gram Bawełna 90°C.
→"Czyszczenie bębna", Strona42

⁠ Wi-Fi ¡ świeci się: urządzenie jest połączone

zsiecią domową.

¡ miga: urządzenie próbuje połączyć się z

siecią domową.

→"HomeConnect ", Strona37

System wykrywa-

Urządzenie wykryło zbyt dużą ilość piany.

nia piany

drzwi ¡ świeci się: drzwi urządzenia są zabloko-

wane.
– W celu dołożenia prania, można od-

blokować drzwi.
→"Dokładanie prania", Strona36

– Aby otworzyć drzwi, można przerwać

program.
→"Przerwanie programu",

Strona36

¡ miga: drzwi nie są zamknięte.

Zawór wody ¡ Brak ciśnienia wody.

¡ Ciśnienie wody jest zbyt niskie.

E:35 / -10

1

Przykład

1

Błąd Kod błędu, informacja o błędzie, sygnał.

24

8 Przyciski

Przyciski pl

Uwaga:Aktualizacja oprogramowa-

nia może sprawić, że dostępne będą
dodatkowe funkcje.
Jeśli aktualizacja oprogramowania
jest dostępna, w aplikacjiHomeCon­nect będzie można znaleźć więcej in­formacji.

Przycisk Wybór więcej informacji

(Start/Dodanie

prania)

SpeedPerfect ¡ aktywacja

Intensive Plus ¡ aktywacja

AntiStain Wielokrotny wybór Wybór rodzaju plam.

¡ uruchomienie
¡ przerwanie
¡ zatrzymanie

Wielokrotny wybór W celu zmiany ustawienia, nacisnąć

¡ dezaktywacja

¡ dezaktywacja

W przypadku zredukowanego widoku
wyświetlacza niektóre przyciski nie
wyświetlają się. Te dodatkowe przyci­ski można wyświetlać na wyświetla­czu.
→"Włączanie i wyłączanie wyświetla-

nia dodatkowych przycisków",
Strona20

Wybór możliwych ustawień programu
zależy od wybranego programu.

Włączanie, przerywanie lub pauzowa­nie programu.
Gdy wyświetli się , można zatrzymać
program.
Gdy wyświetli się , można uruchomić
program.

na przycisk wyboru lub , aż na
wyświetlaczu pojawi się żądane usta­wienie.

Aktywacja lub dezaktywacja skrócone­go czasu trwania programu.

Uwaga:Zwiększa się zużycie energii.
Rezultat prania nie ulega przez to po­gorszeniu.

Aktywacja lub dezaktywacja prania z
wydłużonym czasem.
Czas trwania programu zostaje wydłu­żony do maksymalnie 30 minut.
Opcja przeznaczona do bardzo moc­no zabrudzonego prania.

Temperatura, ruchy bębna i czas na­maczania zostaną dopasowane do ro­dzaju plam.

25

pl Przyciski

Przycisk Wybór więcej informacji

Gotowe za do 24 godzin Ustawić czas zakończenia programu.

Czas trwania programu jest już
uwzględniony w ustawionej liczbie go­dzin.
Po rozpoczęciu programu wyświetli
się czas trwania programu.

Uwaga:Nacisnąć na lub aż wy-
świetlacz pokaże żądane ustawienie.

⁠

(Temperatura)

⁠

(Wirowanie)

- 90 Dopasować temperaturę.
Ustawiona temperatura w °C.

- 1400 Dopasowanie prędkości wirowania lub
aktywacja (płukanie stop).
Ustawiona prędkość wirowania w
obr./min.
Po dokonaniu wyboru woda nie zo­staje odpompowana na zakończenie
cyklu prania, a wirowanie jest dezakty­wowane. Pranie pozostaje w wodzie z
płukania.

(wyłącznik sie-

ciowy)

¡ włączenie
¡ tryb czuwania /

Włączyć urządzenie lub przełączyć w
tryb czuwania / standby.

standby

⁠Zdalny start ¡ aktywacja

→"Zdalne włączanie", Strona39

¡ dezaktywacja
¡ otwarcie menu

HomeConnect

⁠3sek. ¡ aktywacja

¡ dezaktywacja

Ustaw. fab. Wielokrotny wybór

→"Zabezpieczenie przed dziećmi",

Strona37
→"Ustawienia podstawowe",

Strona41

Opcje ¡ Włączanie i wy-

łączanie wy­świetlania do­datkowych przy­cisków

¡ Dopasowywa-

nie dodatko­wych przyci­sków

¡ Przytrzymując przycisk przez krótki

czas, można włączyć lub wyłączyć
wyświetlanie dodatkowych przyci­sków.
→"Włączanie i wyłączanie wyświe-

tlania dodatkowych przycisków",
Strona20

¡ Przytrzymując naciśnięty przycisk

przez 3sekundy, można dopaso­wać wyświetlanie dodatkowych
przycisków.
→"Dopasowywanie dodatkowych

przycisków", Strona20

26

Przycisk Wybór więcej informacji

Mini pranie ¡ aktywacja

¡ dezaktywacja

Pranie niewielkich ilości delikatnych
lub wytrzymałych tekstyliów.
Czas trwania programu ulega skróce­niu, a zużycie wody i energii jest do­stosowane do załadunku.

Uwaga:W przypadku aktywacji tego
ustawienia maksymalna wielkość zała­dunku dla danego programu zostaje
zredukowana do 0,5 kg.

Pranie wstepne ¡ aktywacja

¡ dezaktywacja

Aktywacja lub dezaktywacja prania
wstępnego, np.do prania mocno za­brudzonych tekstyliów.

Intensywne płuka­nie

¡ aktywacja
¡ dezaktywacja

Aktywacja lub dezaktywacja trzech do­datkowych cykli płukania.
Zalecane w przypadku szczególnie
wrażliwej skóry lub w regionach z bar­dzo miękką wodą.

Ciche pranie ¡ aktywacja

¡ dezaktywacja

Aktywacja lub dezaktywacja cichego
trybu, np. do pracy w nocy.
Sygnały obsługi i sygnały informacyj­ne zostaną dezaktywowane a urządze­nie zostanie dopasowane do cichego
trybu, np. przez redukcję ruchów bęb­na.

Ulubione ¡ zapisz

¡ ustaw

Przytrzymanie przycisku przez co naj­mniej 3sekundy powoduje zapisanie
indywidualnych ustawień programu.
→"Zapisywanie ustawień programu",

Strona34

Krótkie naciśnięcie przycisku powodu­je ustawienie programu zgodnie z in­dywidualnymi ustawieniami.

Przyciski pl

27

pl Programy

9 Programy

Uwagi

¡ Etykiety pielęgnacyjne na tkaninach zawierają dodatkowe informacje ułatwia-

jące wybór programu.

¡ Aktualizacja oprogramowania może sprawić, że dostępne będą dodatkowe

funkcje.
Jeśli aktualizacja oprogramowania jest dostępna, w aplikacjiHomeConnect
będzie można znaleźć więcej informacji.

Program Opis maks.

załadu­nek
(kg)

Bawełna Pranie wytrzymałych tkanin z bawełny, lnu i włókien

mieszanych.
Nadaje się również jako program krótki dla normal­nie zabrudzonych ubrań, w przypadku aktywowania
SpeedPerfect.
Ustawienie programu:

¡ maks. 90°C
¡ maks. 1400 obr./min

Eco 40-60 Pranie tekstyliów zbawełny, lnu i włókien miesza-

nych.
Uwaga:Tekstylia, które zgodnie z symbolem pielę-

gnacyjnym przeznaczone są do prania w tempera­turze od 40°C do 60C , można prać razem.
Skuteczność prania odpowiada najlepszej klasie
skuteczności prania według norm prawnych.
W przypadku tego programu temperatura prania
zostanie automatycznie dopasowana tak, aby osią­gnąć optymalną efektywność energetyczną przy
najlepszej skuteczności prania. Nie można zmienić
temperatury prania.

Ustawienie programu:
Uwaga:W przypadku tego programu nie da się na-

stawić temperatury i jest ona ustalona automatycz­nie.

¡ maks. - ° C
¡ maks. 1400 obr./min

1

Aktywowano SpeedPerfect

2

Pranie nie jest możliwe.

9,0
5,0

9,0

1

28

Programy pl

Program Opis maks.

załadu­nek
(kg)

Syntetyki Pranie tekstyliów zwłókien syntetycznych i miesza-

4,0
nych.
Ustawienie programu:

¡ maks. 60°C
¡ maks. 1400 obr./min

Mix szybki Pranie tekstyliów zbawełny, lnu, włókien syntetycz-

4,0
nych i mieszanych.
Program przeznaczony do lekko zabrudzonego pra­nia.
Ustawienie programu:

¡ maks. 60°C
¡ maks. 1400obr/min

Delikatne/Je­dwab

Pranie delikatnych wyrobów tekstylnych z jedwabiu,
wiskozy i syntetyków.

2,0

Używać środka piorącego do tkanin delikatnych lub
jedwabiu.

Uwaga:Wyjątkowo delikatne tkaniny lub tekstylia z
haftkami lub fiszbinami prać w specjalnych siatkach
do prania.

Ustawienie programu:

¡ maks. 40°C
¡ maks. 800obr/min

⁠Wełna Pranie tkanin wełnianych lub zdomieszką wełny,

2,0
nadających się doprania ręcznego lub wpralce.
Aby zapobiec zbieganiu się prania, bęben bardzo
delikatnie porusza prane tekstylia, zachowując dłuż­sze przerwy w procesie prania.
Używać środka piorącego do wełny.
Ustawienie programu:

¡ maks. 40°C
¡ maks. 800obr/min

Płukanie Płukanie z późniejszym wirowaniem i odpompowa-

–
niem wody.
Ustawienie programu: maks. 1400 obr./min.

Wirowanie/Od­pompow.

Wirowanie i odpompowanie wody.
Jeśli woda ma zostać tylko odpompowana, aktywo-

–

wać 0. Pranie nie zostanie odwirowane.
Ustawienie programu: maks. 1400 obr./min.

1

Aktywowano SpeedPerfect

2

Pranie nie jest możliwe.

29

pl Programy

Program Opis maks.

załadu-

nek

(kg)

⁠Programy z

aplikacji

Programy dodatkowe można wybierać bezpośred­nio przez aplikację HomeConnect.

–

Opis programów jest dostępny w aplikacji Ho­meConnect.

Uwaga:Urządzenie musi być połączone z siecią
domową i zarejestrowane w aplikacji HomeCon­nect.
→"HomeConnect ", Strona37

Higiena Plus Pranie wytrzymałych tkanin z bawełny, lnu i włókien

6,5
mieszanych.
Program zalecany w przypadku alergii i szczególnie
wysokich wymagań higienicznych.

Uwaga:Gdy ustawiona temperatura zostanie osią­gnięta, jest utrzymywana na stałym poziomie pod­czas całego procesu prania.

Ustawienie programu:

¡ maks. 60°C
¡ maks. 1400obr/min

Koszule/Bluzki Pranie niewymagających prasowania koszul i blu-

2,0
zek zbawełny, lnu, włókien syntetycznych i miesza­nych.

Uwaga:Koszule i bluzki z jedwabiu lub innych deli­katnych tkanin prać przy użyciu programu Delikat­ne/Jedwab.

Ustawienie programu:

¡ maks. 60°C
¡ maks. 800obr/min

Odziez funkcyj-naPranie tekstyliów odpornych na działanie czynników

2,0
atmosferycznych, odzieży wierzchniej z technologią
membranową i wodoodpornym wykończeniem.
Używać środka piorącego do odzieży wierzchniej.
Nie używać płynu do płukania tkanin.
Ustawienie programu:

¡ maks. 40°C
¡ maks. 800obr/min

1

Aktywowano SpeedPerfect

2

Pranie nie jest możliwe.

30

Programy pl

Program Opis maks.

załadu-

nek

(kg)

Iron Assist Odpowiednie do koszul, t-shirtów i podobnych tek-

2

­styliów z bawełny, lnu i włókien mieszanych.
Program do podgrzewania i poddawania suchych
tekstyliów działaniu pary wodnej, aby po zakończe­niu programu rozwiesić je lub aby późniejsze ich
prasowanie było łatwiejsze.
Załadunek programu wynosi maksymalnie pięć ko­szul lub pięć t-shirtów.
Aktywować SpeedPerfect, jeżeli para ma być użyta
jedynie do jednej sztuki prania.

Uwagi

¡ Od razu po zakończeniu programu rozwiesić lub

prasować ciepłe i poddane działaniu pary teksty­lia.

¡ Tekstylia nie będą poddane praniu ani czyszcze-

niu. Nie używać środków piorących ani pielęgna­cyjnych.

¡ Para wodna jest gorąca i może spowodować

uszkodzenia określonych typów tkanin i teksty­liów.
Z tego względu program jest nieodpowiedni do
tekstyliów outdoorowych oraz tekstyliów z jedwa­biu i wełny jak np. swetry.

Super krótki
15'/30'

Pranie tekstyliów z bawełny, włókien syntetycznych i
mieszanych.

4,0

Krótki program do lekko zabrudzonych tekstyliów w
małych ilościach.
Czas trwania programu: ok. 30 minut.
W celu skrócenia czasu trwania programu do 15
minut, aktywować SpeedPerfect. Maksymalny cię­żar wsadu zmniejsza się do 2,0kg.
Ustawienie programu:

¡ maks. 40°C
¡ maks. 1200obr/min

1

Aktywowano SpeedPerfect

2

Pranie nie jest możliwe.

31

pl Akcesoria

10 Akcesoria

Używać oryginalnych elementów wy­posażenia. Są one dokładnie dosto­sowane do urządzenia.

Uwaga:Niektóre elementy wyposaże­nia są dostępne w innych kolorach.
Należy skontaktować się z
→"Serwis", Strona58.

Zastosowanie Numer artykułu

Przedłużenie węża do­prowadzającego wodę

Nakładki mocujące Poprawa stabilności

Wkład na środek piorący
w płynie

Podest Ustawić urządzenie na

Przedłużenie węża do­prowadzającego zimną
wodę lub węża z syste­mem Aquastop (2,50 m).

urządzenia.
Dozowanie środka piorą-

cego w płynie.

podwyższeniu, aby moż­na było je łatwo załado­wać i rozładować.

WMZ2381

WMZ2200

00605740

WMZPW20W

11 Pranie

11.1 Przygotowanie prania

UWAGA!

Przedmioty pozostawione w praniu
mogą spowodować uszkodzenie pra­nych tekstyliów oraz bębna.

▶ Przed eksploatacją urządzenia wy-

jąć wszystkie przedmioty z kieszeni
pranych tekstyliów.

Uwaga

Przygotowania pranie chroni
urządzenie i tekstylia.

¡ Usunąć ziemię i piasek szczotką
¡ Posortować pranie według kolorów

i tekstyliów, przestrzegać etykiet ze
wskazówkami pielęgnacji

32

¡ Zamknąć wszystkie zapięcia na

zamki błyskawiczne, rzepy, haftki i
pętelki

¡ Związać pasy i paski z tkaniny oraz

tasiemki

¡ Usnąć klamry i ołowiane taśmy z fi-

ranek

¡ niewielkie lub delikatne ubrania

prać w specjalnej siatce do prania

¡ Duże i małe sztuki bielizny prać ra-

zem

¡ Ubrania ze świeżymi plamami prać

niezwłocznie

¡ Ubrania z zaschniętymi plamami

wstępnie oczyścić i prać kilka razy

¡ Ubrania wkładać do bębna niepo-

składane

Środki piorące i pielęgnacyjne pl

12 Środki piorące i pielę-

gnacyjne

Zalecenia producenta w zakresie sto­sowania i dozowanie zamieszczone
są na opakowaniu.

Uwagi

¡ W przypadku używania środków

piorących w płynie stosować wy­łącznie preparaty samopłynące.

¡ nie mieszać ze sobą różnych środ-

ków piorących w płynie

¡ nie mieszać środka piorącego z

płynem do płukania

¡ Nie stosować starych i mocno za-

gęszczonych produktów.

¡ nie stosować środków zawierają-

cych rozpuszczalniki, substancje
żrące lub wydzielające gazy

¡ środki farbujące stosować

oszczędnie, sól może uszkodzić
powłokę ze stali nierdzewnej

¡ nie stosować w urządzeniu środ-

ków odbarwiających

obsługi

13 Podstawowy sposób

obsługi

obsługi

13.1 Włączanie urządzenia

Uwaga:Przy pierwszym uruchamia-

niu urządzenia, po podłączeniu do
prądu, proces włączania trwa do jed­nej minuty.

Wymaganie:Urządzenie jest odpo­wiednio ustawione i podłączone.
→"Ustawianie i podłączanie",

Strona13

▶ Nacisnąć .

Proces włączania trwa kilka se­kund.

Uwaga:Oświetlenie bębna gaśnie
automatycznie.

13.2 Ustawianie programu

1. Nacisnąć żądany program.

→"Programy", Strona28

a Na wyświetlaczu widoczne są usta-

wienia programu.

2. W razie potrzeby dopasować usta-

wienia programu.
→"Dopasowywanie ustawień pro-

gramu", Strona34

Ustawianie programów dodatkowych

Wymaganie:Ustawione jest Ho-

meConnect.
→"Konfiguracja HomeConnect",

Strona38

1. Ustawić program ⁠Programy z

aplikacji.
Miga ⁠Zdalny start.

2. Nacisnąć ⁠Zdalny start.

Aplikacja HomeConnect pokazuje
programy do wyboru.

3. Ustawić w aplikacji HomeConnect

program.

4. W razie potrzeby dopasować usta-

wienia programu.
→"Dopasowywanie ustawień pro-

gramu", Strona34

5. Włączyć program.

→"Włączanie programu",
Strona35

33

pl obsługi

13.3 Dopasowywanie usta­wień programu

Wymaganie:Program jest ustawiony.

→"Ustawianie programu", Strona33

▶ Dopasować ustawienia programu.

→"Przyciski", Strona25
Przestrzegać informacji na temat

Logika funkcjonowania
→Strona19.

Uwaga:Ustawienia programu nie są
zapisywane na stałe dla danego pro­gramu.

13.4 Zapisywanie ustawień programu

Indywidualne ustawienia programu
można zapisać w Ulubionych.

Wymagania

¡ Program jest ustawiony.

→"Ustawianie programu",

Strona33

¡ Ustawienia programu zostały dopa-

sowane.
→"Dopasowywanie ustawień pro-

gramu", Strona34

▶ Przez ok. 3 sekundy naciskać Ulu-

bione.

W celu wywołania zapisanego pro­gramu nacisnąć Ulubione.

Uwaga:W celu nadpisania zapisa­nego programu powtórzyć wymie­nione powyżej kroki.

Wymagania

¡ Pranie jest przygotowane i posorto-

wane.
→"Pranie", Strona32

¡ Bęben jest pusty.

1. Otworzyć drzwi.

2. Włożyć pranie do bębna.

3. Zamknąć drzwiczki.

Upewnić się, że w drzwiach urzą­dzenia nie zostało przytrzaśnięte
pranie.

13.6 Wkładanie dozownika środków piorących w płynie

W przypadku zamówienia dozownika
jako wyposażenia dodatkowego nale­ży zamontować dozownik.

1. Wyciągnąć dozownik na środki

piorące.

2. Wkład nacisnąć w dół i wyjąć szu-

fladkę na środki piorące.

13.5 Wkładanie prania

Uwaga:Aby uniknąć powstawania

zagnieceń, przestrzegać maksymal­nego załadunku programów.
→"Programy", Strona28

34

obsługi pl

3. Włożyć dozownik.

4. Włożyć szufladkę na środki piorą-

ce.

13.7 Stosowanie dozownika środków piorących w płynie

W celu dozowania środków piorą­cych w płynie możliwe jest zastoso­wanie dozownika w szufladce na
środki piorące.

1. Wyciągnąć szufladkę na środki

piorące.

2. Przesunąć dozownik do przodu.

3. Opuścić i zatrzasnąć dozownik.

4. Wsunąć szufladkę na środki piorą-

ce.

13.8 Wsypywanie/wlewanie
środka piorącego i pielę­gnacyjnego

Uwagi

¡ Nie używać dozownika środków

piorących w płynie w przypadku
środków piorących o konsystencji
żelu, proszków do prania, aktywo­wania prania wstępnego lub usta­wienia czasu Gotowe za.

¡ Przestrzegać instrukcji dotyczą-

cych Środków piorących i pielę­gnacyjnych →Strona33.

1. Wyciągnąć szufladkę na środki

piorące.

2. Dodać środek piorący.

→"Szufladka na środki piorące",
Strona18

3. Jeżeli jest taka potrzeba, dodać

środek pielęgnacyjny.

4. Wsunąć szufladkę na środki piorą-

ce.

13.9 Włączanie programu

Wymaganie:Program jest ustawiony.

→"Ustawianie programu", Strona33

▶ Nacisnąć .

35

pl obsługi

a Bęben obraca się i trwa proces

rozpoznawania załadunku, który
może potrwać do 2 minut, następ­nie pobierana jest woda.

a Na wyświetlaczu pojawia się czas

trwania programu lub czas zakoń­czenia programu.

a Po zakończeniu programu na wy-

świetlaczu pojawia się: End.

13.10 Namaczanie prania

Uwaga:Dodatkowy środek piorący

nie jest konieczny. Woda ze środ­kiem do namaczania jest następnie
wykorzystywana do prania.

1. Włączyć program.

2. W celu zatrzymania programu po

upływie ok. 10 minut nacisnąć .

3. W celu kontynuowania programu

po upływie żądanego czasu nama­czania nacisnąć .

13.11 Dokładanie prania

Po uruchomieniu programu można, w
zależności od statusu programu, do­łożyć lub wyjąć pranie.

1. Nacisnąć .

Praca urządzenia zostaje wstrzy­mana.

Uwaga:W przypadku potrzeby do­łożenia prania, przestrzegać wska­zówek na wyświetlaczu.
→"Wyświetlacz", Strona24

2. Otworzyć drzwi.

3. Dołożyć lub wyjąć pranie.

4. Zamknąć drzwi.

5. Nacisnąć .

Ze względu na bezpieczeństwo
użytkownika drzwi urządzenia są
zablokowane przy wysokiej tempe­raturze i wysokim poziomie wody.
– W przypadku wysokiej tempera-

tury włączyć program Płukanie.

– Przy wysokim poziomie wody

włączyć program Wirowanie lub
ustawić odpowiedni program w
celu odpompowania.
→"Programy", Strona28

3. Wyjąć pranie.

→"Wyjąć pranie", Strona36

13.13 Kontynuowanie progra-

mu w przypadku usta­wienia Wirowanie stop

Wymagania

¡ Płukanie stop jest aktywowane.

→"Przyciski", Strona26

¡ Ostatni cykl płukania ustawionego

programu został zakończony i pra­nie leży w wodzie do płukania.

1. Ustawić program Wirowanie lub

program do odpompowania.
→"Programy", Strona28

2. Nacisnąć .

13.14 Wyjąć pranie

1. Otworzyć drzwi.

2. Wyjąć pranie z bębna.

13.15 Przełączyć urządzenie

w tryb czuwania (stand­by)

1. Nacisnąć .

13.12 Przerwanie programu

1. Nacisnąć .

2. Otworzyć drzwi.

36

Zabezpieczenie przed dziećmi pl

2. Wytrzeć do sucha kołnierz gumo-

wy i usunąć ciała obce.

3. Drzwi urządzenia i dozownik na

środki piorące pozostawić otwarte,
aby pozostałości wody mogły od­parować.

14 Zabezpieczenie przed

dziećmi

Urządzenie można zabezpieczyć
przed niezamierzonym użyciem ele­mentów obsługi.

14.1 Aktywacja zabezpiecze­nia przed dziećmi

▶ Naciskać ⁠3sek. przez ok. 3 se-

kundy.

a Elementy obsługi są zablokowane.
a Zabezpieczenie przed dziećmi po-

zostaje aktywne również w trybie
czuwania (standby) i jest aktywne
w przypadku przerwy w dostawie
prądu.

14.2 Dezaktywacja zabezpie­czenia przed dziećmi

Wymaganie:Aby dezaktywacja za-

bezpieczenia przed dziećmi była
możliwa, urządzenie musi być włą­czone.

▶ Naciskać ⁠3sek. przez ok. 3 se-

kundy.
Aby nie przerywać bieżącego pro-

gramu, programator musi być usta­wiony na program wyjściowy.

HomeConnect

15 HomeConnect

HomeConnect

To urządzenie może się łączyć z sie­cią. Połączyć urządzenie z urządze­niem mobilnym, aby umożliwić sobie
obsługiwanie jego funkcji przy użyciu
aplikacji HomeConnect, dostosowy­wanie jego ustawień podstawowych i
monitorowanie jego aktualnego sta­nu.
Usługi HomeConnect nie są dostęp­ne we wszystkich krajach. Dostęp­ność funkcji HomeConnect jest uza­leżniona od dostępności usług Ho­meConnect w kraju użytkownika. In­formacje na ten temat można znaleźć
na:www.home-connect.com.

Aplikacja HomeConnect prowadzi
użytkownika przez cały proces reje­stracji. W celu dokonania ustawień
należy postępować zgodnie ze wska­zówkami generowanymi przez aplika­cję HomeConnect.

Wskazówki

¡ Zastosować się do dołączonych

dokumentów dotyczących funkcji
HomeConnect.

¡ Należy się też stosować do wska-

zówek wyświetlanych w aplika­cjiHomeConnect.

Uwagi

¡ Należy przestrzegać zasad bezpie-

czeństwa zawartych w niniejszej in­strukcji obsługi i upewnić się, że
będą one przestrzegane także w
przypadku zdalnego sterowania
urządzeniem za pośrednictwem
aplikacji HomeConnect.
→"Bezpieczeństwo", Strona4

37

pl HomeConnect

¡ Obsługa urządzenia przy użyciu

znajdujących się na nim elemen­tów ma zawsze pierwszeństwo. W
tym czasie obsługa urządzenia za
pośrednictwem aplikacji Ho­meConnect nie jest możliwa.

15.1 Konfiguracja aplikacji
HomeConnect

1. Zainstalować aplikację HomeCon-

nect na mobilnym urządzeniu koń­cowym.

1

2. Uruchomić aplikację HomeCon-

nect i skonfigurować dostęp do
HomeConnect.

Aplikacja HomeConnect prowadzi
użytkownika przez cały proces re­jestracji.

15.2 Konfiguracja HomeCon­nect

Wymagania

¡ Aplikacja HomeConnect jest skon-

figurowana na mobilnym urządze­niu końcowym.

¡ Na routerze jest aktywowane Wi-Fi.
¡ W miejscu ustawienia urządzenie

znajduje się w zasięgu domowej
sieci WLAN (Wi-Fi).

1. Naciskać ⁠Zdalny start przez ok.

3sekundy.

2. Postępować zgodnie ze wskazów-

kami wyświetlanymi przez aplikację
HomeConnect.

15.3 Menu HomeConnect

W menu HomeConnect można zna­leźć wszystkie ustawienia HomeCon­nect.

HomeConnect Wywołanie menu

▶ Naciskać ⁠Zdalny start przez co

najmniej 3 sekundy.

a Wyświetlacz pokazuje pierwsze

ustawienie menu HomeConnect.

HomeConnect Nawigacja w menu

▶ Nacisnąć krótko ⁠Zdalny start, aż

na wyświetlaczu pojawi się żądane
ustawienie.

HomeConnect Wyjście z menu

▶ Naciskać ⁠Zdalny start przez co

najmniej 3 sekundy.

15.4 Aktywacja Wi-Fi na urzą­dzeniu

Wymagania

¡ Wywołano menu HomeConnect.

→"HomeConnect Wywołanie me-

nu", Strona38

¡ Wyświetlacz pokazuje oFF.

▶ W celu zmiany ustawienia naci-

snąć na .

a Wyświetlacz pokazuje on, jeśli Wi-

Fi zostało aktywowane.

Uwaga:Jeśli Wi-Fi jest aktywowane,
na wyświetlaczu pojawia się na prze­mian on i siła sygnału Wi-Fi.

1

Apple App Store i logo Apple App Store są znakami towarowymi firmy Apple
Inc. Google Play oraz logo Google Play są znakami towarowymi firmy Google
LLC.

38

HomeConnect pl

15.5 Dezaktywacja Wi-Fi na

urządzeniu

Wymagania

¡ Wywołano menu HomeConnect.

→"HomeConnect Wywołanie me-

nu", Strona38

¡ Wyświetlacz pokazuje on.

▶ W celu zmiany ustawienia naci-

snąć na .

a Wyświetlacz pokazuje oFF, jeśli

Wi-Fi zostało zdezaktywowane.

15.6 Resetowanie ustawień

sieciowych urządzenia

Wymagania

¡ Wywołano menu HomeConnect.

→"HomeConnect Wywołanie me-

nu", Strona38

¡ Wyświetlacz pokazuje rEs.

▶ Naciskać przez co najmniej 3

sekundy.

a Ustawienia sieciowe zostaną zrese-

towane.

15.7 Zdalne włączanie

Zezwolić na zdalne włączanie urzą­dzenia poprzez aplikację HomeCon­nect.

Uwaga

Ze względów bezpieczeństwa zdalne
włączanie zostanie dezaktywowane w
następujących przypadkach:

¡ Drzwi urządzenia zostaną otwarte.
¡ Przycisk ⁠Zdalny start zostaje

wciśnięty.
¡ Po przerwie w zasilaniu.

Aktywacja zdalnego włączania

Wymagania

¡ Urządzenie jest połączone z domo-

wą siecią WLAN (WiFi).

¡ Urządzenie jest połączone z aplika-

cją HomeConnect.

¡ Wybrany został program.
¡ Drzwiczki urządzenia są zamknięte.

▶ Nacisnąć ⁠Zdalny start.

a Świeci się ⁠Zdalny start, możliwe

jest zdalne włączanie urządzenia
za pośrednictwem aplikacji Ho­meConnect.

Dezaktywacja funkcji zdalnego włączania

▶ Nacisnąć ⁠Zdalny start.

a ⁠Zdalny start gaśnie.

15.8 Zdalna diagnostyka

Serwis może uzyskać dostęp do
urządzenia za pośrednictwem funkcji
diagnostyki zdalnej, jeżeli użytkownik
zwróci się do serwisu z odpowiednim
wnioskiem, urządzenie jest połączone
z HomeConnect serwerem, a funkcja
zdalnej diagnostyki jest dostępna w
kraju użytkowania urządzenia.

Wskazówka:Szczegółowe informa­cje oraz wskazówki na temat dostęp­ności zdalnej diagnostyki w danym
kraju można znaleźć w zakładce Ser­wis/Wsparcie techniczne na lokalnej
stronie internetowej: www.home-con­nect.com.

15.9 Ochrona danych

Należy się zapoznać z informacjami
dotyczącymi ochrony danych.
Podczas pierwszego łączenia
urządzenia z posiadającą dostęp do
Internetu siecią domową urządzenie

39

pl HomeConnect

przesyła do serwera HomeConnect
następujące kategorie danych
(pierwsza rejestracja):
¡ Jednoznaczny identyfikator urzą-

dzenia (złożony zkluczy urządze-

nia iadresu MAC zintegrowanego

modułu telekomunikacyjnego

Wi-Fi).
¡ Certyfikat bezpieczeństwa modułu

telekomunikacyjnego Wi-Fi (wcelu

informatycznego zabezpieczenia

połączenia).
¡ Aktualna wersja oprogramowania

oraz wersja osprzętu urządzenia

AGD.
¡ Status ewentualnego przeprowa-

dzonego wcześniej przywrócenia

ustawień fabrycznych.
Pierwsza rejestracja wstępnie konfi-

guruje funkcje HomeConnect i jest
wymagana dopiero, gdy użytkownik
zamierza po raz pierwszy skorzystać
z funkcji HomeConnect.

Uwaga:Należy pamiętać, że funkcje
HomeConnect są dostępne tylko w
połączeniu z aplikacją HomeCon­nect. Informacje dotyczące ochrony
danych osobowych można wyświe­tlać w aplikacji HomeConnect.

40

Ustawienia podstawowe pl

1
2
3

5
6
7

1

2

3

5

16 Ustawienia podstawowe

Ustawienia podstawowe urządzenia można dostosować do indywidualnych po­trzeb.

16.1 Przegląd ustawień podstawowych

Uwaga:Aktualizacja oprogramowania może sprawić, że dostępne będą dodat-

kowe funkcje.
Jeśli aktualizacja oprogramowania jest dostępna, w aplikacjiHomeConnect bę­dzie można znaleźć więcej informacji.

Pozy­cja

Ustawienie
podstawowe

Sygnał zakoń­czenia

Dźwięk przyci­sków

Jasność wy­świetlacza

Przypomnienie
o czyszczeniu
bębna

Wybór Opis

0 (wył.)
1 (cichy)
2 (średnia)
3 (głośny)
4 (bardzo gło­śny)

0 (wył.)
1 (cichy)
2 (średnia)
3 (głośny)
4 (bardzo gło­śny)

1 (niska)
2 (średnia)
3 (wysoka)
4 (bardzo wy­soka)

On (wł.)
OFF (wył.)

Ustawianie głośności sygnału po za­kończeniu programu.

Ustawianie głośności sygnału przy na­ciskaniu przycisków.

Ustawianie jasności wyświetlacza.

Aktywacja lub dezaktywacja przypo­mnienia o konieczności czyszczenia
bębna.

41

pl Licznik programów

6

7

Licznik pro­gramów

Ustawienia fa­bryczne

- Wskazać liczbę zakończonych progra-

rES Przywracanie ustawień fabrycznych

16.2 Zmiana ustawień podsta-

wowych

Wymaganie:Wyświetlacz pokazuje

wszystkie dodatkowe przyciski.
→"Włączanie i wyłączanie wyświetla-

nia dodatkowych przycisków",
Strona20

1. Aby otworzyć menu ustawień pod-

stawowych, nacisnąć Ustaw. fab..

2. Wybrać żądane ustawienie podsta-

wowe.

→"Przegląd ustawień podstawo-

wych", Strona41

3. W celu zmiany wartości nacisnąć

lub .

4. W celu przywrócenia ustawień fa-

brycznych urządzenia naciskać

przez ok. 3 sekundy.

5. Aby zapisać ustawienia, nacisnąć

Ustaw. fab..

mów.

urządzenia.

18 Czyszczenie ipielę-

gnacja

Aby urządzenie długo zachowało
sprawność, należy je starannie czy­ścić i pielęgnować.

18.1 Czyszczenie bębna

WAŻNE

Ryzyko odniesienia obrażeń!

Pranie w niskich temperaturach przez
dłuższy czas i brak wentylacji urzą­dzenia mogą uszkodzić bęben i pro­wadzić do obrażeń.

▶ Regularnie stosować program do

czyszczenia bębna i prać w tempe­raturze minimum 60C.

▶ Po każdym użyciu pozostawić

urządzenie z otwartymi drzwiami i
szufladką na środki piorące do wy­schnięcia.

17 Licznik programów

Licznik programów wskazuje liczbę
zakończonych programów.

17.1 Wywoływanie licznika

programów

1. Nacisnąć Ustaw. fab..

2. Ustawić program na pozycję 6.

42

▶ Wybrać w aplikacji Bawełna 90°C

program HomeConnect lub pro­gram czyszczenia bębna.

Przeprowadzić program bez prania
z użyciem uniwersalnego proszku
do prania zawierającego wybie­lacz.

18.2 Czyszczenie szufladki na środki piorące

1. Wyciągnąć szufkadkę na środki

piorące.

Czyszczenie ipielęgnacja pl

2. Wkład nacisnąć w dół i wyjąć szu-

fladkę na środki piorące.

3. Wyciągnąć wkład od dołu do góry.

4. Szufladkę na środki piorące oraz

wkład wyczyścić wodą i szczotecz­ką, następnie wysuszyć.

5. Włożyć wkład na miejsce i zatrza-

snąć.

6. Wyczyścić otwór na szufladkę na

środki piorące.

7. Wsunąć szufladkę na środki piorą-

ce.

18.3 Czyszczenie pompy wo­dy

Regularnie czyścić pompę wody, mi­nimum jednak raz w roku oraz w
przypadku objawów usterek, np. zato­rów lub odgłosów stukania.

Opróżnianie pompy wody

1. Zakręcić zawór wody.

2. Przełączyć urządzenie w tryb czu-

wania (standby).
→"Przełączyć urządzenie w tryb

czuwania (standby)", Strona36

43

pl Czyszczenie ipielęgnacja

1

2

3. Odłączyć wtyczkę urządzenia od

sieci elektrycznej.Odłączyć wtycz­kę urządzenia od sieci elektrycz­nej.

4. Otworzyć pokrywę serwisową i

zdjąć ją.

5. Wsunąć pod otwór wystarczająco

duże naczynie.

7.

WAŻNE-Ryzyko oparzenia!

Roztwór środka piorącego jest go­rący podczas prania wwysokich
temperaturach.

▶ Nie dotykać gorącego roztworu

środka piorącego.
Aby spuścić roztwór środka piorą-

cego do naczynia, zdjąć zatyczkę.

8. Włożyć zatyczkę.

6. Zdjąć wąż spustowy z uchwytu.

44

9. Zablokować wąż spustowy w

uchwycie.

Czyszczenie ipielęgnacja pl

Czyszczenie pompy wody

Wymaganie:Pompa wody jest opróż-

niona. →Strona43

1. Ponieważ w pompie wody mogą

znajdować się resztki wody, należy
zachować ostrożność, odkręcając
pokrywę pompy.

‒ Większe zabrudzenia mogą spo-

wodować, że wkład filtracyjny
utknie w obudowie pompy. Usu­nąć zabrudzenia i wyjąć wkład
filtracyjny.

2. Wyczyścić wnętrze, gwint pokrywy

oraz obudowę pompy.

3. Upewnić się że oba wirniki pompy

mogą się obracać.

4. Założyć pokrywę pompy.

‒ Upewnić się, że elementy pokry-

wy pompy są poprawnie zamon­towane.

Pokrywa pompy składa się z
dwóch elementów, które można
rozmonotwać w celu czyszczenia.

5. Przykręcić do oporu pokrywę pom-

py.

Uchwyt pokrywy pompy musi być
ustawiony pionowo.

45

pl Czyszczenie ipielęgnacja

6. Założyć i zamknąć pokrywę serwi-

sową.

18.4 Wyczyścić otwór wpu­stowy w gumowym ręka­wie

Regularnie sprawdzać otwór wpusto­wy w rękawie gumowym pod kątem
zatkania i oczyszczać go.

1. Otwieranie drzwi urządzenia.

2. Usunąć przyczynę zatkania z otwo-

ru wpustowego.

Uwaga:Nie używać ostrych i kłują­cych przedmiotów.

46

Usuwanie usterek pl

19 Usuwanie usterek

Mniejsze usterki urządzenia można usuwać samodzielnie. Przed skontaktowa­niem się z serwisem należy się zapoznać się z informacjami na temat samo­dzielnego usuwania usterek. Pozwoli to uniknąć niepotrzebnych kosztów.

OSTRZEŻENIE

Ryzyko porażenia prądem!

Nieprawidłowo przeprowadzane naprawy stanowią poważne zagrożenie.

▶ Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowa-

ny personel.

▶ Do naprawy urządzenia należy używać wyłącznie oryginalnych części za-

miennych.

▶ W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zle-

cić jego wymianę przez producenta, jego serwis lub przez odpowiednio wy­kwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń.

Usterka Przyczyna i rozwiązywanie problemów

Wyświetlacz jest wy­gaszony i miga .

"E:30 / -80" Rura odpływowa lub wąż odprowadzający wodę są

Tryb oszczędzania energii jest aktywny.

▶ Nacisnąć (Start/Dodanie prania).

a Wyświetlacz zostanie ponownie wzbudzony.

zapchane.

▶ Wyczyścić rurę odpływową i wąż odprowadzający

wodę.

Rura odpływowa lub wąż odprowadzający wodę są
zgięte lub zakleszczone.

▶ Upewnić się, że rura spustowa i wąż odpływowy nie

są zagięte lub zakleszczone.

Wąż odprowadzający wodę jest podłączony zbyt wy­soko.

▶ Wąż odprowadzający wodę zamontować na wyso-

kości maksymalnie 1 m.

Zamontowano niedozwolone przedłużenie na wężu
odprowadzającym wodę.

▶ Usunąć niedozwolony element przedłużający na wę-

żu odprowadzającym wodę.
→"Podłączanie urządzenia", Strona15

Zapchana pompa wody.

▶

→"Czyszczenie pompy wody", Strona43

Pokrywa pompy nie jest właściwie zmontowana.

▶ Zmontować właściwie pokrywę pompy.

Pokrywa pompy nie jest całkowicie przykręcona.

47

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

"E:30 / -80" ▶ Upewnić się, że pokrywa pompy jest wkręcona do

oporu. Uchwyt pokrywy pompy musi być ustawiony
pionowo.

Ilość dozowanego środka piorącego jest zbyt duża.

▶ Środek doraźny: Wymieszać jedną łyżkę stołową

płynu do płukania tkanin z 0,5 l wody i wlać mie­szankę do lewej przegródki (nie stosować w przy­padku odzieży wierzchniej, sportowej i puchowej).

▶ Przy następnym cyklu prania z takim samym zała-

dunkiem zmniejszyć ilość środka piorącego.

"E:38 / -25 / -26" Zapchana pompa wody.

▶

→"Czyszczenie bębna", Strona42
Wprzypadku ponownego wyświetlenia błędu:

▶

→"Czyszczenie pompy wody", Strona43

Otwór wlotowy kołnierza gumowego jest zapchany.

▶

→"Wyczyścić otwór wpustowy w gumowym rękawie
", Strona46

"H:32" System kontroli wyważenia przerwał wirowanie z po-

wodu nierównomiernego rozłożenia prania.

▶ Ponownie rozmieścić pranie w bębnie.

Uwaga:W miarę możliwości wkładać do bębna duże i
małe sztuki prania. Rzeczy różnej wielkości zostają le­piej rozmieszczone podczas wirowania.

"E:30 / -10" i/lub Ciśnienie wody jest zbyt niskie.

Usunięcie problemu nie jest możliwe.
Filtr w dopływie wody jest zapchany.

▶ Wyczyścić filtr w dopływie wody.

Zawór wody jest zamknięty.

▶ Otworzyć zawór wody.

Wąż doprowadzający wodę jest załamany lub przycię­ty.

▶ Upewnić się, że wąż doprowadzający wodę nie jest

załamany ani przycięty.

Uszkodzony system pomiaru poziomu wody.
Uwaga:Przy tym komunikacie o usterce urządzenie

rozpoczyna proces odpompowywania.

1. Najpierw odczekać ok. 5 minut aż proces odpom-

powywania zostanie zakończony.

2. Aby wyłączyć komunikat o błędzie, wyłączyć urzą-

dzenie.

48

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

"E:30 / -10" i/lub 3. Ponownie włączyć urządzenie.

4. Jeśli komunikat pojawi się ponownie, wezwać ser-

wis.
→"Serwis", Strona58

"E:35 / -10" Woda na dnie obudowy urządzenia.

▶ Zamknąć zawór wody.
▶ Wezwać serwis.

→"Serwis", Strona58

Urządzenie jest nieszczelne.

▶ Zamknąć zawór wody.
▶ Wezwać serwis.

→"Serwis", Strona58

Ilość dozowanego środka piorącego jest zbyt duża.

▶ Środek doraźny: Wymieszać jedną łyżkę stołową

płynu do płukania tkanin z 0,5 l wody i wlać mie­szankę do lewej przegródki (nie stosować w przy­padku odzieży wierzchniej, sportowej i puchowej).

▶ Przy następnym cyklu prania z takim samym zała-

dunkiem zmniejszyć ilość środka piorącego.

"E:30/-20" Ilość dozowanego środka piorącego jest zbyt duża.

▶ Przy następnym cyklu prania z takim samym zała-

dunkiem zmniejszyć ilość środka piorącego.

Doprowadzona została dodatkowa woda.

▶ Nie wolno dolewać wody do pracującego urządze-

nia.

Uszkodzony zawór elektromagnetyczny.

▶ Wezwać serwis.

→"Serwis", Strona58

Wszystkie pozostałe
kody błędów.

Zakłócenie działania

1. Wyłączyć i ponownie włączyć urządzenie.

2. Jeżeli komunikat pojawi się ponownie, odłączyć

urządzenie od sieci elektrycznej na co najmniej 30
sekund, wyciągając wtyczkę lub wyłączając odpo­wiedni bezpiecznik w skrzynce bezpiecznikowej.

a Jeżeli usterka była jednorazowa, komunikat znika.

3. Jeśli komunikat pojawi się ponownie, wezwać ser-

wis. Podać serwisowi dokładną treść komunikatu o
błędzie.
→"Serwis", Strona58

Urządzenie nie działa. Wtyczka przewodu przyłączeniowego nie jest włożona.

▶ Podłączyć urządzenie do sieci elektrycznej.

49

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

Urządzenie nie działa. Wyłączył się bezpiecznik w skrzynce bezpiecznikowej.

▶ Sprawdzić bezpiecznik w skrzynce bezpiecznikowej.

Przerwa w dostawie prądu.

▶ Sprawdzić, czy działają inne urządzenia i oświetle-

nie pomieszczenia.

Program nie włącza
się.

Nie naciśnięto .

▶ Nacisnąć .

Drzwi nie są zamknięte.

▶ Zamknąć drzwi.

Zabezpieczenie przed dziećmi jest aktywowane.

▶ Dezaktywować zabezpieczenie przed dziećmi.

→"Dezaktywacja zabezpieczenia przed dziećmi",
Strona37

Aktywowano Gotowe za.

▶ Sprawdzić, czy aktywowano Gotowe za.

→"Przyciski", Strona26

Pranie zostało przytrzaśnięte w drzwiach.

▶ Usunąć przytrzaśnięte pranie.

Nie można otworzyć
drzwi urządzenia.

Aktywowano .

▶ Kontynuować program, wybierając Wirowanie lub

Odpompow. i naciskając .

→"Kontynuowanie programu w przypadku ustawie­nia Wirowanie stop", Strona36

Temperatura jest zbyt wysoka.

▶ Odczekać, aż temperatura zostanie obniżona.
▶ Anulować program.

→"Przerwanie programu", Strona36

Poziom wody jest zbyt wysoki.

▶ Wybrać odpowiedni program w celu odpompowa-

nia.
→"Programy", Strona28

Awaria zasilania.

▶ Otworzyć drzwi poprzez odblokowanie awaryjne.

→"Odblokowanie awaryjne", Strona57

Woda po praniu nie
jest odpompowywana.

Rura odpływowa lub wąż odprowadzający wodę są
zapchane.

▶ Wyczyścić rurę odpływową i wąż odprowadzający

wodę.

Rura odpływowa lub wąż odprowadzający wodę są
zgięte lub zakleszczone.

50

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

Woda po praniu nie
jest odpompowywana.

▶ Upewnić się, że rura spustowa i wąż odpływowy nie

są zagięte lub zakleszczone.

Zapchana pompa wody.

▶

→"Czyszczenie pompy wody", Strona43

Aktywowano .

▶ Kontynuować program, wybierając Wirowanie lub

Odpompow. i naciskając .

→"Kontynuowanie programu w przypadku ustawie­nia Wirowanie stop", Strona36

Wąż odprowadzający wodę jest podłączony zbyt wy­soko.

▶ Wąż odprowadzający wodę zamontować na wyso-

kości maksymalnie 1 m.

Pokrywa pompy nie jest właściwie zmontowana.

▶ Zmontować właściwie pokrywę pompy.

Ilość dozowanego środka piorącego jest zbyt duża.

▶ Środek doraźny: Wymieszać jedną łyżkę stołową

płynu do płukania tkanin z 0,5 l wody i wlać mie­szankę do lewej przegródki (nie stosować w przy­padku odzieży wierzchniej, sportowej i puchowej).

▶ Przy następnym cyklu prania z takim samym zała-

dunkiem zmniejszyć ilość środka piorącego.

Zamontowano niedozwolone przedłużenie na wężu
odprowadzającym wodę.

▶ Usunąć niedozwolony element przedłużający na wę-

żu odprowadzającym wodę.
→"Podłączanie urządzenia", Strona15

Pokrywa pompy nie jest całkowicie przykręcona.

▶ Upewnić się, że pokrywa pompy jest wkręcona do

oporu. Uchwyt pokrywy pompy musi być ustawiony
pionowo.

Urządzenie nie pobie­ra wody. Środek pio­rący nie jest spłukiwa­ny do bębna.

Nie naciśnięto .

▶ Nacisnąć .

Filtr w dopływie wody jest zapchany.

▶ Wyczyścić filtr w dopływie wody.

Zawór wody jest zamknięty.

▶ Otworzyć zawór wody.

Wąż doprowadzający wodę jest załamany lub przycię­ty.

51

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

Urządzenie nie pobie­ra wody. Środek pio-

▶ Upewnić się, że wąż doprowadzający wodę nie jest

załamany ani przycięty.
rący nie jest spłukiwa­ny do bębna.

Kilkukrotne próby roz­poczęcia wirowania.

System kontroli wyważenia podejmuje próby wyrówna­nia wyważenia poprzez wielokrotne rozmieszczanie
prania.

▶ Brak usterki - nie jest konieczne żadne działanie.

Uwaga:Podczas załadunku należy wkładać do bębna
duże i małe sztuki prania. Rzeczy różnej wielkości zo­stają lepiej rozmieszczone podczas wirowania.

Czas trwania progra­mu zmienia się w trak­cie procesu prania.

Przebieg programu jest optymalizowany elektronicz­nie. Może to spowodować zmianę czasu trwania pro­gramu.

▶ Brak usterki - nie jest konieczne żadne działanie.

System kontroli wyważenia podejmuje próby wyrówna­nia wyważenia poprzez wielokrotne rozmieszczanie
prania.

▶ Brak usterki - nie jest konieczne żadne działanie.

Uwaga:Podczas załadunku należy wkładać do bębna
duże i małe sztuki prania. Rzeczy różnej wielkości zo­stają lepiej rozmieszczone podczas wirowania.

System kontroli piany włącza dodatkowy cykl płukania
w przypadku wykrycia zbyt dużej ilości piany.

▶ Brak usterki - nie jest konieczne żadne działanie.

Woda wbębnie pralki
nie jest widoczna.

Poziom wody poniżej okienka drzwi.

▶ Brak usterki - nie jest konieczne żadne działanie.
▶ Nie wolno dolewać wody do pracującego urządze-

nia.
Bęben szarpie po uru-

chomieniu programu.
W przegródce znaj-

dują się resztki wody.

Przyczyną jest wewnętrzny test silnika.

▶ Brak usterki - nie jest konieczne żadne działanie.

Wkład przegródki jest zapchany.

▶

→"Czyszczenie szufladki na środki piorące",

Strona42

Wibracje i przemiesz­czanie się urządzenia
podczas wirowania.

Urządzenie nie jest prawidłowo wypoziomowane.

▶

→"Wypoziomowanie urządzenia", Strona17

Nóżki urządzenia nie są stabilnie zamocowane.

▶ Zamocować stabilnie nóżki urządzenia.

→"Wypoziomowanie urządzenia", Strona17

Nie usunięto zabezpieczeń transportowych.

52

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

Wibracje i przemiesz­czanie się urządzenia

▶

→"Demontaż zabezpieczeń transportowych",

Strona14.

podczas wirowania.
Bęben obraca się, ale

urządzenie nie pobie­ra wody.

Rozpoznawanie załadunku jest aktywne.

▶ Brak usterki, nie jest konieczne żadne działanie.

Uwaga:Proces rozpoznawania załadunku może po­trwać do 2 minut.

Nasilone powstawanie
piany.

Ilość dozowanego środka piorącego jest zbyt duża.

▶ Środek doraźny: Wymieszać jedną łyżkę stołową

płynu do płukania tkanin z 0,5 l wody i wlać mie-

szankę do lewej przegródki (nie stosować w przy-

padku odzieży wierzchniej, sportowej i puchowej).

▶ Przy następnym cyklu prania z takim samym zała-

dunkiem zmniejszyć ilość środka piorącego.
Urządzenie nie osiąga

dużej prędkości wiro­wania.

Ustawiona jest niska prędkość wirowania.

▶ Przy następnym cyklu prania ustawić wyższą pręd-

kość wirowania.

System kontroli wyważenia podejmuje próby wyrówna­nia wyważenia redukując prędkość wirowania.

▶ Ponownie rozmieścić pranie w bębnie.

Uwaga:W miarę możliwości wkładać do bębna duże i
małe sztuki prania. Rzeczy różnej wielkości zostają le­piej rozmieszczone podczas wirowania.

▶ Uruchomić program Wirowanie.

Program wirowania
nie włącza się.

Rura odpływowa lub wąż odprowadzający wodę są
zapchane.

▶ Wyczyścić rurę odpływową i wąż odprowadzający

wodę.

Rura odpływowa lub wąż odprowadzający wodę są
zgięte lub zakleszczone.

▶ Upewnić się, że rura spustowa i wąż odpływowy nie

są zagięte lub zakleszczone.

System kontroli wyważenia przerwał wirowanie z po­wodu nierównomiernego rozłożenia prania.

▶ Ponownie rozmieścić pranie w bębnie.

Uwaga:W miarę możliwości wkładać do bębna duże i
małe sztuki prania. Rzeczy różnej wielkości zostają le­piej rozmieszczone podczas wirowania.

▶ Uruchomić program Wirowanie.

53

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

Odgłosy szumienia,
syczenia.

Głośne dźwięki pod­czas wirowania.

Woda jest spłukiwana pod ciśnieniem do szufladki na
środki piorące.

▶ Brak usterki - normalne odgłosy eksploatacji.

Urządzenie nie jest prawidłowo wypoziomowane.

▶

→"Wypoziomowanie urządzenia", Strona17

Nóżki urządzenia nie są stabilnie zamocowane.

▶ Zamocować stabilnie nóżki urządzenia.

→"Wypoziomowanie urządzenia", Strona17

Nie usunięto zabezpieczeń transportowych.

▶

→"Demontaż zabezpieczeń transportowych",

Strona14.

Odgłosy stukania,
grzechotanie w pom-

Do pompy wody przedostało się ciało obce.

▶

→"Czyszczenie pompy wody", Strona43
pie wody.

Rytmiczny odgłos ssa­nia.

Powstawanie zagnie­ceń.

Pompa wody jest aktywna, woda po praniu jest od­pompowywana.

▶ Brak usterki - normalne odgłosy eksploatacji.

Zbyt wysoka prędkość wirowania.

▶ Przy następnym cyklu prania ustawić niższą pręd-

kość wirowania.

Załadowano za dużo prania.

▶ Przy następnym cyklu prania zmniejszyć wielkość

załadunku.

Ustawiony program jest nieodpowiedni w przypadku
danego rodzaju tkaniny.

▶ Wybierać programy odpowiednie dla danego rodza-

ju tekstyliów.
Środek piorący lub

płyn do płukania tka­nin kapie z kołnierza
gumowego i gromadzi
się na drzwiach urzą­dzenia lub w załama-

Zbyt dużo środka piorącego / płynu do płukania tka­nin w szufladce na środki piorące.

▶ Przy dozowaniu środków piorących w płynie i pły-

nów do płukania tkanin przestrzegać oznaczeń w

szufladce na środki piorące i nie stosować większej

ilości środków.
niach kołnierza gumo­wego.

Wynik wirowania nie
jest zadowalający.
Pranie jest zbyt mo­kre/zbyt wilgotne.

Ustawiona jest niska prędkość wirowania.

▶ Przy następnym cyklu prania ustawić wyższą pręd-

kość wirowania.

▶ Uruchomić program Wirowanie.

Rura odpływowa lub wąż odprowadzający wodę są
zapchane.

54

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

Wynik wirowania nie
jest zadowalający.
Pranie jest zbyt mo­kre/zbyt wilgotne.

▶ Wyczyścić rurę odpływową i wąż odprowadzający

wodę.

Rura odpływowa lub wąż odprowadzający wodę są
zgięte lub zakleszczone.

▶ Upewnić się, że rura spustowa i wąż odpływowy nie

są zagięte lub zakleszczone.

System kontroli wyważenia przerwał wirowanie z po­wodu nierównomiernego rozłożenia prania.

▶ Ponownie rozmieścić pranie w bębnie.

Uwaga:W miarę możliwości wkładać do bębna duże i
małe sztuki prania. Rzeczy różnej wielkości zostają le­piej rozmieszczone podczas wirowania.

▶ Uruchomić program Wirowanie.

System kontroli wyważenia podejmuje próby wyrówna­nia wyważenia redukując prędkość wirowania.

▶ Ponownie rozmieścić pranie w bębnie.

Uwaga:W miarę możliwości wkładać do bębna duże i
małe sztuki prania. Rzeczy różnej wielkości zostają le­piej rozmieszczone podczas wirowania.

▶ Uruchomić program Wirowanie.

Resztki środka piorą­cego na wilgotnych
tkaninach.

Resztki środka piorą­cego na suchych tka­ninach.

HomeConnectFunk­cja nie działa prawi-

Środki piorące mogą zawierać substancje nierozpusz­czalne w wodzie, które osadzają się na praniu.

▶ Uruchomić program Płukanie.

Środki piorące mogą zawierać substancje nierozpusz­czalne w wodzie, które osadzają się na praniu.

▶ Po praniu i suszeniu wyszczotkować bieliznę.

Możliwe są różne przyczyny.

▶ Wejść na www.home-connect.com.

dłowo.
Brak połączenia z sie-

cią domową.

Wi-Fi jest wyłączone.

▶ Aktywacja Wi-Fi na urządzeniu.

→"Aktywacja Wi-Fi na urządzeniu", Strona38.

Wi-Fi jest aktywowane, ale nie można nawiązać połą­czenia z siecią domową.

1. Upewnić się, że sieć domowa jest dostępna.

2. Ponownie połączyć urządzenie z siecią domową.

→"Konfiguracja HomeConnect", Strona38

55

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

Z węża doprowadzają­cego wodę wycieka
woda.

Wąż doprowadzający wodę nie jest prawidłowo/stabil­nie podłączony.

1. Prawidłowo podłączyć wąż doprowadzający wodę.

→"Podłączanie węża doprowadzającego wodę",

Strona15

2. Dokręcić połączenie śrubowe.

Z węża odprowadzają­cego wodę wycieka
woda.

Wąż odprowadzający wodę jest uszkodzony.

▶ Wymienić uszkodzony wąż odprowadzający wodę.

Wąż odprowadzający wodę nie jest prawidłowo podłą­czony.

▶ Prawidłowo podłączyć wąż odprowadzający wodę.

→"Rodzaje przyłączy odpływu wody", Strona16
W urządzeniu wyczu-

walne są nieprzyjem­ne zapachy.

Wilgoć i pozostałości środków piorących mogą sprzy­jać rozwojowi bakterii.

▶

→"Czyszczenie bębna", Strona42

▶ Gdy urządzenie nie jest używane, drzwi i szufladkę

na środki piorące pozostawić otwarte, aby pozosta-

ła wody mogła odparować.
Pod koniec programu

Iron Assist na tek­styliach powstały wil­gotne plamy.

Krople wody z bębna lub drzwi zwilżyły tekstylia. Kro­ple pochodzą albo ze skondensowanej pary albo z
wilgotności resztkowej pozostałej po poprzednim pro­gramie prania.

▶ Wyprasować tekstylia lub rozwiesić je do wyschnię-

cia.
Płyn do płukania tka-

nin pozostaje w do­zowniku detergentu.

Płukanie w płynie zmiękczającym nie jest przewidzia­ne dla wybranego programu.

▶ Przed praniem sprawdzić, czy w przypadku wybra-

nego programu przewidziano płukanie w płynie

zmiękczającym.

→"Programy", Strona28
Woda wycieka pod

drzwiami.

Zanieczyszczenie drzwi lub tulei powoduje nieszczel­ność.

▶ Wyczyścić drzwi oraz kołnierz.

56

Transport, przechowywanie i utylizacja pl

19.1 Odblokowanie awaryjne

Odblokowanie drzwi

Wymaganie:Pompa wody jest opróż-

niona. →Strona43

1. UWAGA! Wyciekająca woda może

spowodować szkody materialne.

▶ Nie otwierać drzwi, dopóki w

okienku widoczna jest woda.
Pociągnąć odblokowanie awaryjne

w dół przy pomocy narzędzia i pu­ścić.

a Zamek drzwi jest odblokowany.

2. Założyć pokrywę serwisową i za-

trzasnąć.

3. Zamknąć pokrywę serwisową.

5. Spuścić wodę z pralki.

→"Czyszczenie pompy wody",
Strona43

6. Odłączyć węże.

20.2 Montaż zabezpieczeń transportowych

Aby uniknąć uszkodzeń transporto­wych, należy przed transportem za­bezpieczyć urządzenie za pomocą
blokad transportowych.

1. Usunąć 4 zaślepki śrubokrętem.

Przechować zaślepki.

2. Zamontować 4 blokady transporto-

we.
→"Demontaż zabezpieczeń trans-

portowych", Strona14

20 Transport, przechowy-

wanie i utylizacja

20.1 Demontaż urządzenia

1. Zakręcić zawór wody.

2. Opróżnianie węża doprowadzają-

cego wodę.

3. Przełączyć urządzenie w tryb czu-

wania (standby).
→"Przełączyć urządzenie w tryb

czuwania (standby)", Strona36

4. Wyciągnąć wtyczkę urządzenia.

20.3 Ponowne uruchomienie urządzenia

▶ Szczegółowe informacje, patrz

→"Ustawianie i podłączanie",
Strona13 i
→"Uruchamianie cyklu prania bez
tekstyliów", Strona21.

57

pl Serwis

20.4 Utylizacja zużytego urzą­dzenia

Przyjazna dla środowiska utylizacja
urządzenia pozwala odzyskać warto­ściowe surowce.

OSTRZEŻENIE

Ryzyko uszczerbku na zdrowiu!

Dzieci mogą się zamknąć w urządze­niu i narazić się na śmiertelne niebez­pieczeństwo.

▶ Nie ustawiać urządzenia za drzwia-

mi, które mogą uniemożliwiać lub
utrudniać otwieranie drzwiczek
urządzenia.

▶ Odłączyć wtyczkę przewodu sie-

ciowego zużytego urządzenia od
gniazda sieciowego, a następnie
przeciąć przewód sieciowy i znisz­czyć zamek drzwi urządzenia, unie­możliwiając ich zamknięcie.

1. Odłączyć wtyczkę przewodu sie-

ciowego od gniazda sieciowego.

2. Przeciąć przewód sieciowy.

3. Urządzenie utylizować zgodnie z

przepisami o ochronie środowiska
naturalnego.

Informacje o aktualnych możliwo­ściach utylizacji można uzyskać od
sprzedawcy lub w urzędzie miasta
lub gminy.

To urządzenie jest ozna­czone zgodnie z Dyrekty­wą Europejską
2012/09/UE oraz pol­ską Ustawą z dnia 29
lipca 2005r. „O zużytym
sprzęcie elektrycznym i
elektronicznym” (Dz.U. z
2005 r. Nr 180, poz.

1495) symbolem prze­kreślonego kontenera na
odpady. Takie oznako­wanie informuje, że
sprzęt ten, po okresie je-

go użytkowania nie mo­że być umieszczany
łącznie z innymi odpada­mi pochodzącymi z go­spodarstwa domowego.
Użytkownik jest zobowią­zany do oddania go pro­wadzącym zbieranie zu­żytego sprzętu elektrycz­nego i elektronicznego.
Prowadzący zbieranie, w
tym lokalne punkty zbiór­ki, sklepy oraz gminne
jednostka, tworzą odpo­wiedni system umożliwia­jący oddanie tego sprzę­tu. Właściwe postępowa­nie ze zużytym sprzętem
elektrycznym i elektro­nicznym przyczynia się
do uniknięcia szkodli­wych dla zdrowia ludzi i
środowiska naturalnego
konsekwencji, wynikają­cych z obecności skład­ników niebezpiecznych
oraz niewłaściwego skła­dowania i przetwarzania
takiego sprzętu.

21 Serwis

Istotne z punktu widzenia funkcjonal­ności oryginalne części zamienne
zgodne z odpowiednim zarządzeniem
w sprawie ekoprojektu dostępne są
w naszym serwisie przez okres co
najmniej 10lat od daty wprowadze­nia urządzenia na rynek na terenie
Europejskiego Obszaru Gospodar­czego.

Uwaga:W ramach warunków gwa­rancji producenckiej usługi serwisu
są nieodpłatne.

58

Serwis pl

Dokładne informacje na temat okresu
i warunków gwarancji można uzyskać
od naszego serwisu, od sprzedawcy
urządzenia lub na naszej stronie in­ternetowej.
Kontaktując się z serwisem należy
podać numer produktu (E-Nr), numer
fabryczny (FD) i numer porządkowy
(Z-Nr.) urządzenia.
Dane kontaktowe serwisu można
znaleźć tutaj lub w dołączonym wyka­zie punktów serwisowych albo na na­szej stronie internetowej.

21.1 Numer produktu (E-Nr.),
numer fabryczny (FD) i
numer porządkowy (Z­Nr.)

Numer produktu (E-Nr.), numer fa­bryczny (FD) i numer porządkowy (Z­Nr.) znajdują się na tabliczce znamio­nowej urządzenia.
Tabliczka znamionowa znajduje się
zależnie od modelu:

¡ na wewnętrznej stronie drzwi.
¡ na wewnętrznej stronie klapy kon-

serwacyjnej.

¡ na tylnej stronie urządzenia.
Dane urządzenia i numer telefonu

serwisu można zanotować oddzielnie,
aby zapewnić sobie do nich szybki
dostęp.

czenia przed szkodami spowodo­wanymi wyciekiem wody urządze­nie musi być ciągle podłączone do
sieci elektrycznej.

¡ Gwarancja odszkodowawcza obo-

wiązuje przez cały okres użytkowa­nia urządzenia.

¡ Warunkiem skorzystania z upraw-

nień gwarancyjnych jest prawidło­we ustawienie i podłączenie urzą­dzenia z systemem AquaStop w
sposób zgodny z naszą instrukcją;
obejmuje ona także prawidłowo za­montowane przedłużenie systemu
AquaStop (oryginalne akcesoria
dodatkowe). Nasza gwarancja nie
obejmuje wadliwych przewodów
dopływowych i armatur do pozio­mu przyłącza systemu AquaStop w
zaworze wody.

¡ Urządzenia wyposażone w system

AquaStop nie wymagają general­nie nadzorowania podczas pracy
lub zabezpieczania po pracy przez
zamknięcie zaworu wody. Zawór
wody należy zakręcać tylko w przy­padku dłuższej nieobecności w
mieszkaniu, np. kilkutygodniowego
urlopu.

21.2 Gwarancja AQUA-STOP

Oprócz uprawnień gwarancyjnych w
stosunku do sprzedawcy urządzenia
wynikających z umowy sprzedaży i
dodatkowo do naszej gwarancji pro­ducenckiej zapewniamy świadczenia
odszkodowawcze w opisanych niżej
sytuacjach.
¡ W razie wystąpienia szkód spowo-

dowanych przez wodę wskutek
usterki systemu AquaStop wypła­camy odszkodowania konsumen­tom prywatnym. W celu zabezpie-

59

pl Parametry zużycia

22 Parametry zużycia

Następujące informacje podane zostały zgodnie z dyrektywą Ekodesign UE.
Podane wartości dla innych programów jako Eco 40-60 są jedynie punktem od­niesienia i zostały określone na podstawie obowiązującej normy EN60456.

Program Zała-

dunek
(kg)

Eco 40-60
Eco 40-60
Eco 40-60
Bawełna

2

9,0 3:48 0,718 69,0 35 1257 53,00

2

4,5 2:50 0,316 47,0 26 1400 53,00

2

2,5 2:40 0,173 37,0 23 1400 53,00
9,0 3:21 0,450 93,0 24 1400 50,00

Czas
trwania
progra­mu
(h:min)

Zużycie
energii
(kWh/
cykl)

1

1

Zużycie
wody
(l/cykl)

Maksy­malna

1

tempe­ratura
(°C) 5
min

1

Pręd­kość
obroto­wa wi­rowa­nia (w
obr./

1

min)

Wilgot­ność
reszt­kowa
(%)

20°C
Bawełna

9,0 3:25 1,120 93,0 42 1400 50,00

40°C
Bawełna

9,0 3:25 1,950 93,0 64 1400 50,00

60°C
Bawełna

9,0 3:55 1,200 101,0 42 1400 50,00
40°C + Pra­nie wstepne

Syntetyki

4,0 2:30 0,750 58,0 44 1200 35,00
40°C

Mix szybki

4,0 1:05 0,660 43,0 42 1400 50,00
40°C

⁠Wełna

2,0 0:41 0,210 41,0 23 800 30,00
30°C

1

Wartości rzeczywiste mogą odbiegać od podanych w zależności od ciśnie­nia wody, twardości wody i temperatury wody na wlocie, temperatury otocze­nia, rodzaju, ilości zabrudzeń prania, używanego środka czyszczącego, wa­hań zasilania prądem i wybranych funkcji dodatkowych.

2

Program kontrolny zgodnie z dyrektywą UE Ekodesign i dyrektywą UE o ety­kietach energetycznych do eksploatacji z zimną wodą (15°C).

1

60

Dane techniczne pl

23  Dane techniczne

Wysokość urzą­dzenia

Szerokość urzą­dzenia

Głębokość urzą­dzenia

Głębokość urzą­dzenia z za­mkniętymi
drzwiami

Głębokość urzą­dzenia z otwarty­mi drzwiami

Masa 82,3kg
Maksymalny

wsad
Napięcie siecio-we220-240V,

Minimalna
wartość zabez­pieczenia instala­cji

Moc znamionowa 2300W
Pobór mocy ¡ Tryb czuwania

84,5cm

59,8cm

59,0cm

64,8cm

109,0cm

9,0kg

50-60Hz
10A

(standby):
0,50

¡ Urządzenie nie

jest wyłączone:
0,50W

¡ Czas do mo-

mentu ustawie­nia się trybu
gotowości w
sieci (Wi-Fi):
5min

¡ Tryb czuwania

przy podłącze­niu do sieci
(Wi-Fi): 2,00W

Ciśnienie wody ¡ Co najmniej:

100kPa
(1bar)

¡ Maksymalnie:

1000kPa
(10bar)

Długość węża

150cm
doprowadzające­go wodę

Długość węża

150cm
odprowadzające­go wodę

Długość przewo-

160cm
du zasilającego

Ten produkt zawiera źródła światła
klasy energetycznejF. Źródła światła
są dostępne jako część zamienna i
mogą być wymieniane tylko przez
przeszkolony i wykwalifikowany per­sonel.
Więcej informacji na temat posiada­nego modelu można znaleźć w Inter­necie na https://eprel.ec.europa.eu/1.
Ten adres internetowy zawiera link do
oficjalnej unijnej bazy danych produk­tów EPREL. Należy się zastosować
do wskazówek dotyczących wyszuki­wania modeli. Identyfikator modelu
wynika ze znaków poprzedzających
ukośnik w numerze produktu (E-Nr.)
na tabliczce znamionowej. Alternatyw­nie identyfikator modelu można zna­leźć w pierwszym wierszu etykiety
energetycznej UE.

1

Dotyczy tyko krajów Europejskiego Obszaru Gospodarczego

61

pl Deklaracja zgodności

23.1 Informacje o oprogramo­waniu wolnym i otwar­tym

Ten produkt zawiera komponenty
programowe, które są licencjonowa­ne przez właścicieli praw autorskich
jako oprogramowanie wolne lub
otwarte.
Informacje dotyczące odpowiednich
licencji są zapisane w urządzeniu
AGD. Dostęp do informacji dotyczą­cych licencji jest też możliwy za po­średnictwem aplikacji HomeConnect:
„Profil -> Informacje prawne -> Infor­macje dotyczące licencji“.1 Informa­cje dotyczące licencji można też po­brać ze strony dedykowanej odpo­wiedniej marce produktów. (Proszę
znaleźć na stronie dedykowanej pro­duktowi model posiadanego urządze­nia i dalsze dokumenty.) Alternatyw­nie odpowiednie informacje można
uzyskać pod adresem ossrequ­[email protected] albo od firmy BSH
Hausgeräte GmbH, Carl-Wery-Str. 34,
D-81739 München.
Kod źródłowy jest udostępniany na
żądanie.
Odpowiednie żądanie należy wysłać
na adres [email protected] albo
na adres BSH Hausgeräte GmbH,
Carl-Wery-Str. 34, D-81739 München.

Temat: „OSSREQUEST“
Koszty opracowania zapytania będą
fakturowane klientowi. Oferta ta jest
ważna w ciągu trzech lat od daty za­kupu urządzenia wzgl. co najmniej
przez okres, przez który producent
zapewnia dostępność pomocy tech­nicznej i części zamiennych dla tego
urządzenia.

24 Deklaracja zgodności

BSH Hausgeräte GmbH oświadcza
niniejszym, że urządzenie wyposażo­ne w funkcję Home Connect spełnia
istotne wymagania oraz pozostałe
właściwe postanowienia dyrektywy
2014/53/EU.
Pełny tekst deklaracji zgodności RED
jest dostępny w Internecie pod adre­sem www.bosch-home.com na stro­nie poświęconej urządzeniu w zakład­ce zawierającej dokumenty dodatko­we.

2,4-GHz-pasmo (2400–2483,5MHz):
maks. 100mW
Pasmo 5 GHz (5150–5350MHz +
5470–5725MHz): maks. 150mW

BE BG CZ DK DE EE IE łs ES
FR HR IT CY LI LV LT LU HU
MT NL AT PL PT RO SI SK FI
SE NO CH TR IS UK (NI)

Sieć bezprzewodowa 5 GHz (Wi-Fi): Wyłącznie do użytku wewnątrz pomiesz­czeń.

AL BA MD ME MK RS UK UA
Sieć bezprzewodowa 5 GHz (Wi-Fi): Wyłącznie do użytku wewnątrz pomiesz-

czeń.

1

Zależnie od wyposażenia urządzenia

62

Thank you for buying a
Bosch Home Appliance!

Register your new device on MyBosch now and profit directly from:

• Expert tips & tricks for your appliance

• Warranty extension options

• Discounts for accessories & spare-parts

• Digital manual and all appliance data at hand

• Easy access to Bosch Home Appliances Service

Free and easy registration – also on mobile phones:

www.bosch-home.com/welcome

Looking for help?
You'll find it here.

Expert advice for your Bosch home appliances, help with problems
or a repair from Bosch experts.
Find out everything about the many ways Bosch can support you:

www.bosch-home.com/service

Contact data of all countries are listed in the attached service directory.

BSH Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
www.bosch-home.com

A Bosch Company

*9001735090*

9001735090 (030303)
pl
