Page 1
Centrală termică în condensație cu gaz
Condens 2500 W
WBC 24-1 DE, WBC 28-1 DCE
Instrucțiuni de utilizare
0 010 010 989-001
6720864832 (2016/10) RO
Page 2
2 | Cuprins
Cuprins 1 Explicarea simbolurilor şi instrucţiuni de
siguranţă
1 Explicarea simbolurilor şi instrucţiuni de siguranţă. . . . . . . . 2
1.1 Explicarea simbolurilor . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Instrucţiuni generale de siguranţă. . . . . . . . . . . . . . . . . . 2
2 Date despre produs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1 Declaraţie de conformitate . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 Prezentarea tipurilor . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3 Date de produs privind consumul de energie. . . . . . . . . 4
2.4 Date de sistem privind consumul de energie . . . . . . . . . 4
3 Pregătirea pentru exploatare. . . . . . . . . . . . . . . . . . . . . . . . . . . 5

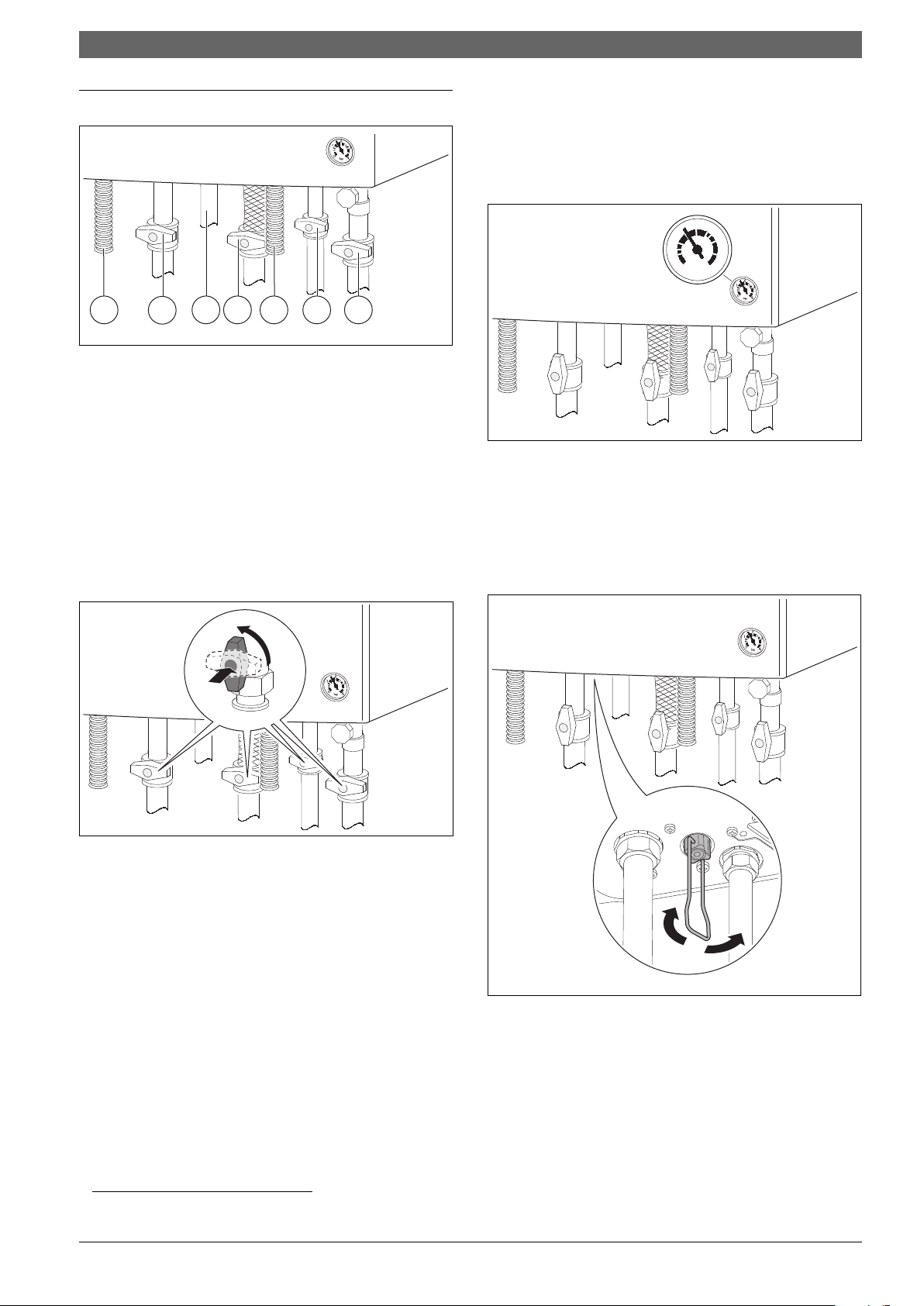

3.1 Deschiderea robinetelor de întreţinere. . . . . . . . . . . . . . 5
3.2 Controlarea presiunii de lucru a încălzirii . . . . . . . . . . . . 5
3.3 Completare cu apă caldă . . . . . . . . . . . . . . . . . . . . . . . . . 5
4 Utilizare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

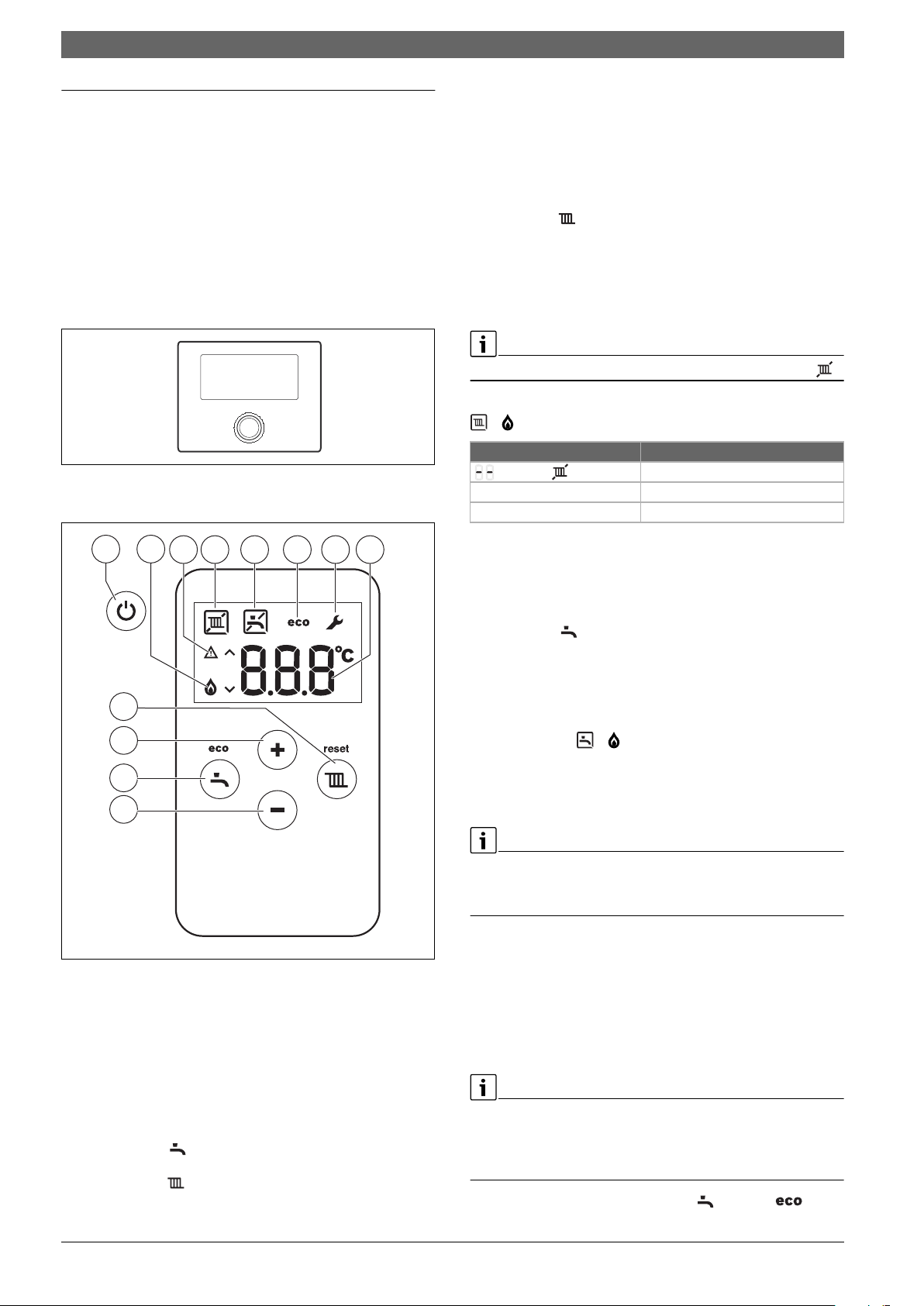

4.1 Privire de ansamblu asupra panoului de comandă . . . . . 6
4.2 Pornirea aparatului. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4.3 Setarea temperaturii turului . . . . . . . . . . . . . . . . . . . . . . 6
4.4 Setarea preparării apei calde . . . . . . . . . . . . . . . . . . . . . 6
4.4.1 Setarea temperaturii apei calde . . . . . . . . . . . . . . . . . . . 6
4.4.2 Setarea regimului confort sau a regimului eco . . . . . . . . 6
4.5 Setarea pentru reglarea încălzirii . . . . . . . . . . . . . . . . . . 7
4.6 Setarea regimului de vară . . . . . . . . . . . . . . . . . . . . . . . . 7
5 Scoaterea din funcţiune . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5.1 Oprire/operare standby. . . . . . . . . . . . . . . . . . . . . . . . . . 7
5.2 Setarea protecţiei împotriva îngheţului. . . . . . . . . . . . . . 7
5.3 Aparate WBC...DE cu boiler: pornirea/oprirea apei
calde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
6 Dezinfecție termică . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1.1 Explicarea simbolurilor
Indicaţii de avertizare
În indicaţiile de avertizare există cuvinte de semnalare, care indică tipul
şi gravitatea consecinţelor care pot apărea dacă nu se respectă măsurile
pentru evitarea pericolului.
Următoarele cuvinte de semnalare sunt definite şi pot fi întâlnite în
prezentul document:
PERICOL:
PERICOL înseamnă că pot rezulta vătămări personale grave până la
vătămări care pun în pericol viaţa.
AVERTIZARE:
AVERTIZARE înseamnă că pot rezulta vătămări personale grave până la
vătămări care pun în pericol viaţa.
PRECAUŢIE:
PRECAUŢIE înseamnă că pot rezulta vătămări corporale uşoare până la
vătămări corporale grave.
ATENŢIE:
ATENŢIE înseamnă că pot rezulta daune materiale.
Informaţii importante
Informaţiile importante fără pericole pentru persoane şi bunuri sunt
marcate prin simbolul afişat Info.
7 Indicaţii privind economisirea energiei . . . . . . . . . . . . . . . . . . 8
8 Remedierea deranjamentelor . . . . . . . . . . . . . . . . . . . . . . . . . . 8
9 Întreţinere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
10 Protecţia mediului şi eliminarea ca deşeu . . . . . . . . . . . . . . . . 9
11 Termeni de specialitate. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Alte simboluri
Simbol Semnificaţie
▶ Etapă de operaţie
Referinţă încrucişată la alte fragmente în document
• Enumerare/listă de intrări
– Enumerare/listă de intrări (al 2-lea. nivel)
Tab. 1
1.2 Instrucţiuni generale de siguranţă
HIndicaţii privind grupul ţintă
Aceste instrucţiuni de utilizare sunt adresate utilizatorului instalaţiei de
încălzire.
Trebuie respectate indicaţiile incluse în instrucţiuni. Nerespectarea
poate conduce la daune materiale şi/sau daune personale şi pericol de
moarte.
▶ Înainte de utilizare, citiţi şi urmaţi instrucţiunile de utilizare
(echipament termic, regulator pentru instalaţia de încălzire etc.).
▶ Ţineţi cont de indicaţiile de siguranţă şi de avertizare.
HUtilizarea conform destinaţiei
Produsul poate fi folosit numai pentru încălzirea agentului termic şi
pentru încălzirea apei potabile.
Orice altă utilizare nu este conform destinaţiei. Daunele apărute în
această situaţie nu sunt acoperite de garanţie.
Condens 2500 W6720864832 (2016/10)
Page 3
Date despre produs | 3
HComportament în caz de miros de gaze
Scurgerile de gaz prezintă pericol de explozie. În cazul în care simţiţi
miros de gaze, ţineţi cont de următoarele instrucţiuni.
▶ Evitaţi formarea de flăcări sau scântei:
– Nu fumaţi, nu folosiţi brichetă şi chibrituri.
– Nu acţionaţi întrerupătoarele electrice, nu scoateţi ştecărele din
priză.
– Nu utilizaţi telefonul sau soneria.
▶ Blocaţi alimentarea cu gaz la dispozitivul principal de blocare sau la
contorul de gaz.
▶ Deschideţi ferestrele şi uşile.
▶ Avertizaţi toţi locatarii şi părăsiţi clădirea.
▶ Nu permiteţi accesul terţilor în clădire.
▶ Exteriorul clădirii: contactaţi telefonic pompierii, poliţia şi societatea
de alimentare cu gaz.
HPericol de moarte prin otrăvire cu gaze arse
Scurgerile de gaze arse prezintă pericol de moarte. În cazul tubulaturilor
deteriorate sau neetanşe pentru gaze arse sau a mirosului de gaze arse,
ţineţi cont de următoarele instrucţiuni.
▶ Decuplaţi echipamentul.
▶ Deschideţi ferestrele şi uşile.
▶ Dacă este necesar, avertizaţi toţi locatarii şi părăsiţi clădirea.
▶ Nu permiteţi accesul terţilor în clădire.
▶ Înştiinţaţi firma de specialitate autorizată.
▶ Solicitaţi remedierea imediată a defecţiunilor.
HVerificare tehnică şi întreţinere
Lucrările de curăţare, verificare tehnică sau întreţinere lipsă sau
defectuoase pot conduce la daune materiale şi/sau daune personale şi
pericol de moarte.
▶ Lucrările se vor efectua numai de către o firmă de specialitate
autorizată.
▶ Solicitaţi remedierea imediată a defecţiunilor.
▶ Dispuneţi ca firma de specialitate să inspecteze o dată pe an
instalaţia de încălzire şi să efectueze lucrările necesare de întreţinere
şi curăţenie.
▶ Dispuneţi curăţarea echipamentului cel puţin o dată la doi ani.
▶ Vă recomandăm să încheiaţi un contract de verificare tehnică anuală
şi de întreţinere în funcţie de necesitate cu o firmă de specialitate.
HModificări şi reparaţii
Modificările necorespunzătoare la nivelul echipamentului sau al altor
componente ale instalaţiei de încălzire pot duce la apariţia de daune
personale şi/sau materiale.
▶ Lucrările se vor efectua numai de către o firmă de specialitate
autorizată.
▶ Nu îndepărtaţi niciodată mantaua echipamentului.
▶ Nu efectuaţi modificările la nivelul echipamentului sau al altor
componente ale instalaţiei de încălzire.
▶ Nu închideţi în niciun caz orificiul de deversare a supapelor de
siguranţă. Instalaţii de încălzire cu boiler: pe parcursul încălzirii se
poate deversa apă la nivelul supapei de siguranţă a boilerului.
HFuncționarea dependentă de aerul din încăpere
Încăperea centralei termice trebuie aerisită suficient atunci când
generatorul termic folosește aerul de ardere din încăpere.
▶ Nu acoperiți și nu micșorați orificiile de aerisire și evacuare a aerului
din uși, ferestre și pereți.
▶ Asigurați respectarea cerințelor de aerisire după consultarea unui
specialist:
– la modificările constructive (de exemplu, înlocuirea ferestrelor și
ușilor)
– la montarea ulterioară a echipamentelor cu aerisire din exterior
(de exemplu, ventilatoare de aspirație, hote sau aparate de
climatizare).
HAer de ardere/aer din încăpere
Aerul din încăperea centralei termice nu trebuie să prezinte substanţe
combustibile sau substanţe chimice agresive.
▶ Nu utilizaţi şi nu depozitaţi materiale explozive (hârtie, benzină,
diluaţi, vopsele etc.) în apropierea echipamentului.
▶ Nu utilizaţi şi nu depozitaţi substanţe care favorizează coroziunea
(diluanţi, adezivi, substanţe de curăţare pe bază de clor etc.) în
apropierea echipamentului.
HSiguranţa aparatelor electrice pentru uz casnic şi
similar
Pentru a evita punerea în pericol prin aparate electrice se
impun următoarele indicaţii conforme cu EN 60335-1:
„Acest aparat poate fi utilizat de copii cu vârsta de peste 8
ani, precum şi de persoane cu o capacitate fizică,
senzorială sau mintala redusa, sau cu lipsă de experienţă şi
de cunoştinţe dacă sunt supravegheate sau dacă au fost
informate cu privire la utilizarea în siguranţă a aparatului şi
înţeleg pericolele care pot rezulta. Copiii nu trebuie să se
joace cu aparatul. Curăţarea şi lucrările de întreţinere
destinate utilizatorului nu trebuie efectuate de copii
nesupravegheaţi.“
„Dacă se deteriorează cablul de conectare la reţea, acesta
trebuie înlocuit de către serviciul pentru clienţi ori de către
o persoană calificată, pentru a se evita punerea în pericol.“
2 Date despre produs
2.1 Declaraţie de conformitate
Acest produs corespunde în construcţia şi comportamentul său de
funcţionare directivelor europene, precum şi cerinţelor specifice fiecărei
ţări. Conformitatea este marcată cu simbolul CE.
Declaraţia de conformitate a produsului vă poate fi prezentată la cerere.
În acest scop, utilizaţi adresa de pe spatele prezentelor instrucţiuni.
2.2 Prezentarea tipurilor
Aparatele WBC...DE sunt centrale termice în condensaţie cu gaz cu
pompă integrată pentru circuitul de încălzire şi vană cu 3 căi pentru
racordarea unui boiler.
Aparatele WBC...DCE sunt centrale termice în condensaţie cu gaz cu
pompă integrată pentru circuitul de încălzire, vană cu 3 căi şi schimbător
de căldură în plăci pentru încălzire şi prepararea apei calde menajere, cu
principiul în contracurent.
6720864832 (2016/10)Condens 2500 W
Page 4
4 | Date despre produs
2.3 Date de produs privind consumul de energie
Următoarele date de produs corespund cerinţelor regulamentelor UE nr. 811/2013, nr. 812/2013, nr. 813/2013 şi nr. 814/2013 care completează
directiva 2010/30/UE.
Date de produs Simbol Unitate 7 736 900 767 7 736 900 766
Tip de produs – – WBC 24-1 DE 23 WBC 28-1 DCE 23
Cazan în condensaţie – – da da
Aparat de încălzire combinat – – nu da
Putere termică nominală P
rated
Eficienţă energetică a încălzirii camerelor în funcţie de anotimp
Clasă de eficienţă energetică – – A A
Putere calorică utilizabilă
La putere termică nominală şi regimul de temperatură înaltă
1)
La putere termică nominală 30 % şi operare în regim de temperatură minimă
2)
P
P
Randament
La putere termică nominală şi regim de temperatură înaltă
1)
La putere termică nominală 30 % şi operare în regim de temperatură minimă
2)
Consum de curent auxiliar
La randament maxim el
La sarcină parţială el
În stare pregătită de funcţionare P
Alte informaţii
Pierdere de căldură în stare pregătită de funcţionare P
stby
Emisii de oxid de azot NOx mg/kWh 36 36
Nivel de emisii sonore în spaţii interioare L
Informaţii suplimentare pentru aparatele de încălzire combinate
Profil de sarcină declarat – – – XL
Consum zilnic de curent Q
Consum de curent pe parcursul anului AEC kWh – 39
Consum zilnic de combustibil Q
Consumul anual de combustibil AFC GJ – 1380
Eficienţă energetică pentru încălzirea apei potabile
Clasă de eficienţă energetică pentru încălzirea apei potabile – – – A
1) Regimul de temperatură înaltă reprezintă o temperatură de retur de 60 °C la admisia echipamentului de încălzire şi o temperatură a turului de 80 °C la evacuarea
echipamentului de încălzire.
2) Operarea în regim de temperatură minimă reprezintă o temperatură de retur (la admisia echipamentului de încălzire) pentru cazanul în condensaţie de 30 °C, pentru cazanul
de încălzire de 37 °C şi pentru alte echipamente de încălzire de 50 °C
kW 24 24
%93 93
s
kW 24,1 24,1
4
kW 7,6 8,1
1
% 87,8 87,8
4
% 99,0 99,0
1
kW 0,070 0,070
max
kW 0,016 0,016
min
kW 0,005 0,005
SB
kW 0,065 0,062
dB(A) 50 49
WA
kWh – 0,176
elec
kWh – 22,583
fuel
wh
%– 83
Tab. 2 Date de produs privind consumul de energie
2.4 Date de sistem privind consumul de energie
Datele de produs indicate corespund cerinţelor regulamentului UE nr.
811/2013 care completează directiva ErP 2010/30/UE. Clasa
termostatului este necesară pentru calcularea eficienţei energetice
aferente încălzirii încăperilor a unui sistem de răcire multicompresor şi
este preluată în acest scop din fişa cu date de sistem.
Funcţie Clasa1)[%]
Echipamentul de încălzire
& senzor de temperatură pentru
exterior
În funcţie de temperatura
II 2,0
exterioară, cu modulaţie
Tab. 3 Date ale produsului privind eficienţa energetică a unităţii de
comandă
1),2)
Pachet de livrare
reglabil
1) Clasificarea unităţii de comandă conform regulamentului UE nr.
811/2013 pentru marcajul sistemelor de răcire
multicompresoare
2) Contribuţia la eficienţa energetică aferentă încălzirii încăperilor în
funcţie de anotimp în %
Condens 2500 W6720864832 (2016/10)
Page 5
Pregătirea pentru exploatare | 5
0 010 005 744-001
2.
1.
3 Pregătirea pentru exploatare
1
Fig. 1 Racorduri pe partea de gaz și apă (accesorii)
[1] Furtun pentru condensat
[2] Robinet încălzire pe tur
[3] Aparate WBC...DE: tur boiler,
aparateWBC...DCE: apă caldă
[4] Robinet de gaz
[5] Furtunul de la supapa de siguranță (circuit de încălzire)
[6] Aparate WBC...DE: retur boiler,
AparateWBC...DCE: robinet de apă rece
[7] Robinet încălzire pe retur
3.1 Deschiderea robinetelor de întreţinere
▶ Apăsaţi mânerul şi rotiţi-l spre stânga până la opritor (mâner în
direcţia de curgere = deschidere).
2
3
1)
(închis)
6 4
5
1)
1)
7
0 010 005 743-001
1)
3.2 Controlarea presiunii de lucru a încălzirii
În mod normal, presiunea de lucru este de 1 până la 2 bari. Pentru
întrebări privind presiunea de lucru optimă a instalației dumneavoastră
de încălzire, contactați un specialist.
▶ Citiți suprapresiunea de lucru de la nivelul manometrului.
▶ Completați cu apă caldă dacă presiunea este prea mică.
2
3 1
4
0
bar
0 010 005 745-001
Fig. 3 Manometru pentru controlul presiunea de lucru
3.3 Completare cu apă caldă
Instalația de umplere se află sub aparat între racordul pentru turul de
încălzire și racordul de apă caldă.
Presiunea maximă de 3 bari, la o temperatură mai mare a apei calde, nu
trebuie depășită. În caz de depășire, supapa de siguranță se deschide
până când presiunea de lucru se află din nou în intervalul normal.
Fig. 2 Deschiderea robinetelor de întreţinere
1) Accesorii
0 010 005 746-001
Fig. 4
▶ Deschideți robinetul de umplere și umpleți instalația de încălzire
până când manometrul afișează o presiune cuprinsă între 1 și 2 bari.
▶ Închideți robinetul de umplere.
6720864832 (2016/10)Condens 2500 W
Page 6
6 | Utilizare
4 Utilizare
Aceste instrucțiuni de utilizare descriu utilizarea echipamentului de
încălzire. În funcție de unitatea de comandă utilizată, utilizarea anumitor
funcții se poate abate de la aceste instrucțiuni. În acest sens, respectați
de asemenea instrucțiunile de utilizare ale unității de comandă.
Pot fi utilizate următoarele unități de comandă:
• Unitate de comandă montată în exterior, pentru reglare în funcție de
temperatura exterioară
• Unitate de comandă pentru reglare în funcție de temperatura
încăperii
▶ Setați unitatea de comandă conform instrucțiunilor de utilizare
corespunzătoare.
0 010 002 699-002
Fig. 5 Unitate de comandă (reprezentare exemplificativă)
4.1 Privire de ansamblu asupra panoului de comandă
1
2
43
5 6 7 8
4.2 Pornirea aparatului
▶ Porniți aparatul folosind tasta K.
Afișajul indică temperatura turului la apa caldă.
4.3 Setarea temperaturii turului
Temperatura maximă a turului poate fi reglată între 30 °C și
aproximativ 82 °C. Temperatura actuală a turului este indicată pe afișaj.
▶ Apăsați tasta .
Se afișează temperatura maximă a turului setată.
▶ Setați temperatura maximă a turului cu tasta + sau – .
Setarea se memorează după 3 secunde. Pe afișaj apare temperatura
actuală a turului.
Temperaturile maxime tipice ale turului pot fi găsite în Tab. 4.
În regimul de vară, regimul de încălzire este blocat (pe afișaj apare ).
Dacă arzătorul este activat în regimul de încălzire, se afișează simbolurile
și pe afișaj.
Temperatura turului Exemplu de utilizare
(Simbolul apare) Regim de vară
circa 75 °C Încălzire cu radiatoare
circa 82 °C Încălzire cu convectoare
Tab. 4 Temperatura maximă a turului
4.4 Setarea preparării apei calde
12
11
10
9
Fig. 6 Afișaje pe ecran
[1] Tasta K
[2] Regim arzător
[3] Mesaje de eroare
[4] Regim de încălzire
[5] Prepararea apei calde
[6] Regim eco
[7] Mod service
[8] Afișaj pentru temperatură (în °C)
[9] Apăsați tasta –
[10] Apăsați tasta (eco)
[11] Tasta +
[12] Apăsați tasta (reset)
0 010 011 017-001
4.4.1 Setarea temperaturii apei calde
Temperatura apei calde poate fi setată între 40 °C și aprox. 60 °C.
▶ Apăsați tasta este apăsată.
Se afișează temperatura setată a apei calde.
▶ Setarea temperaturii dorite a apei calde cu tasta + sau –
Setarea se memorează după 3 secunde. Pe afișaj apare temperatura
actuală a turului.
Dacă arzătorul este activat în regimul de producere a apei calde, se
afișează simbolurile și pe afișaj.
Aparate WBC...DCE: Măsuri în cazul apei cu conținut de calcar
Pentru a preveni precipitarea calcarului în cantități mari și lucrările de
service ulterioare:
În cazul apei cu conținut de calcar cu un nivel ridicat al durității
(≥ 15°dH / 27°fH/2,7 mmol/l)
▶ Setați temperatura apei calde la cel puțin 55 °C.
4.4.2 Setarea regimului confort sau a regimului eco
În regimul confort, aparatul este menținut în permanență la temperatura
setată. Astfel, pe de o parte, rezultă un timp de așteptare scurt la
extragerea de apă caldă, pe de altă parte aparatul este pornit și când nu
se prelevă apă caldă.
În regimul eco are loc încălzirea la temperatura setată, de îndată ce se
prelevă apă caldă.
Pentru economie maximă de gaz și apă caldă:
▶ Deschideți pentru puțin timp robinetul pentru apă caldă și închideți-l
la loc.
Apa este încălzită o dată la temperatura setată.
▶ Pentru a seta regimul eco: apăsați tasta până când apare
pe afișaj.
Condens 2500 W6720864832 (2016/10)
Page 7
Scoaterea din funcţiune | 7
▶ Pentru a reveni la regimul confort: apăsați tasta până când
dispare de pe afișaj.
4.5 Setarea pentru reglarea încălzirii
Respectaţi instrucţiunile de utilizare ale regulatorului pentru instalaţia de
încălzire utilizat. Acolo vă este prezentat
▶ cum puteţi să setaţi temperatura încăperii,
▶ cum puteţi încălzi în mod economic şi să economisiţi energie.
4.6 Setarea regimului de vară
Este oprită pompa pentru circuitul de încălzire și astfel încălzirea. Sunt
menținute alimentarea cu apă caldă și alimentarea cu tensiune pentru
reglarea încălzirii și pentru cronotermostat.
ATENŢIE:
Pericol de înghețare a instalației de încălzire.
În regimul de vară este disponibilă numai protecția aparatului împotriva
înghețului.
▶ În cazul pericolului de îngheț, aveți în vedere protecția împotriva
înghețului ( Cap. 5.2).
Pentru a activa regimul de vară:
▶ Apăsați tasta .
▶ Apăsați tasta – până când pe afișaj apare "...a reușit!".
Setarea se memorează după 3 secunde. Pe afișaj se indică
permanent .
Instrucțiunile de utilizare ale regulatorului pentru instalația de încălzire
vă pot oferi mai multe informații.
5 Scoaterea din funcţiune
5.1 Oprire/operare standby
Aparatul dispune de o funcție de protecție împotriva blocării, care
împiedică blocarea pompei pentru circuitul de încălzire și a vanei cu 3 căi
după o pauză îndelungată în funcționare.
În operarea standby, funcția de protecție împotriva blocării este în
continuare activă.
Protecție împotriva înghețului pentru instalația de încălzire:
Protecția împotriva înghețului pentru instalația de încălzire este
garantată numai atunci când pompa circuitului de încălzire este în
funcțiune, apa fiind recirculata prin întreg circuitul de încălzire.
▶ Lăsați încălzirea pornită.
▶ Setați temperatura maximă a turului la minimum 40 °C (Cap. 4.3).
-sau- Dacă doriți ca aparatul să rămână oprit:
▶ Dispuneți ca specialistul să amestece substanță antigel (vezi
instrucțiunile de instalare) în apa caldă și să golească circuitul de apă
caldă.
Instrucțiunile de utilizare ale regulatorului pentru instalația de încălzire
vă pot oferi mai multe informații.
Protecția aparatului împotriva înghețului:
Funcția de protecție împotriva înghețului pornește arzătorul și pompa
pentru circuitul de încălzire dacă temperatura din încăperea centralei
termice (la senzorul de temperatură pentru turul de încălzire) scade sub
5 °C. Astfel se evită înghețarea echipamentului de încălzire.
▶ Activați regimul de vară ( Cap. 4.6) sau comutați aparatul în
operarea standby ( Cap. 5.1).
ATENŢIE:
Pericol de înghețare a instalației de încălzire.
În regimul de vară/operarea standby este disponibilă numai protecția
aparatului împotriva înghețului.
5.3 Aparate WBC...DE cu boiler: pornirea/oprirea apei
calde
încălzirea apei potabile poate fi dezactivată permanent. În același timp,
protecția împotriva înghețului rămâne activă. Pentru dezactivarea
încălzirii apei potabile:
▶ Apăsați tasta este apăsată.
Se afișează temperatura setată a apei calde.
▶ Apăsați tasta – până când pe afișaj apare "...a reușit!".
Setarea se memorează după 3 secunde. Pe afișaj se indică
permanent .
Pentru a activa încălzirea apei potabile, setați o temperatură aleatorie a
apei calde pagina 6.
▶ Opriți aparatul folosind tasta K.
Display-ul afișează numai simbolul și .
▶ Dacă aparatul este scos din funcțiune o perioadă îndelungată:
respectați protecția împotriva înghețului ( Cap. 5.2).
5.2 Setarea protecţiei împotriva îngheţului
ATENŢIE:
Defecţiuni ale instalaţiei cauzate de îngheţ!
Instalaţia de încălzire poate îngheţa după o perioadă mai lungă (de
exemplu, în cazul unei pene de reţea, al întreruperii tensiunii de
alimentare, al unei alimentări cu combustibil defectuoase sau al
defectării cazanului etc.).
▶ Asiguraţi-vă că instalaţia de încălzire este permanent în stare de
funcţionare (în special în caz de pericol de îngheţ).
6 Dezinfecție termică
Pentru a preveni contaminarea cu bacterii, de exemplu Legionella, la
aparatele cu boiler, vă recomandăm o dezinfecție termică după o
perioadă îndelungată de nefuncționare.
Puteți programa un regulator pentru instalația de încălzire cu comanda
apei calde, astfel încât să aibă loc o dezinfecție termică. Alternativ, puteți
solicita specialistului să efectueze dezinfecția termică.
PRECAUŢIE:
Pericol de accidentare prin opărire!
În timpul dezinfecţiei termice, preluarea apei calde neamestecate poate
produce opăriri.
▶ Utilizaţi temperatură maximum setabilă pentru apă caldă numai
pentru dezinfecţia termică.
▶ Informaţi locuitorul casei cu privire la pericolul de opărire.
▶ Efectuaţi dezinfecţia termică în afara perioadelor normale de
funcţionare.
▶ Nu preluaţi apa caldă neamestecată.
6720864832 (2016/10)Condens 2500 W
Page 8
8 | Indicaţii privind economisirea energiei
O dezinfecție termică adecvată acoperă sistemul de apă caldă, inclusiv
punctele de prelevare.
▶ Setați dezinfecția termică în programul de apă caldă al regulatorului
pentru instalația de încălzire ( instrucțiuni de utilizare ale
regulatorului pentru instalația de încălzire).
▶ Închideți toate punctele de prelevare a apei calde.
▶ Setați o pompă de circulație eventual existentă să funcționeze
continuu.
▶ De îndată ce este atinsă temperatura maximă: prelevați succesiv apă
caldă de la cel mai apropiat punct de prelevare a apei calde la cel mai
îndepărtat până când curge timp de până la 3 minute apă fierbinte cu
o temperatură de 70 °C.
▶ Restabiliți setările individuale.
7 Indicaţii privind economisirea energiei
Încălzire economică
Aparatul este conceput pentru un consum de energie scăzut şi o
solicitare a mediului înconjurător redusă, oferind în acelaşi timp confort
sporit. Necesarul de combustibil al arzătorului este reglat în funcţie de
necesarul de energie al locuinţei. Când necesarul de căldură se reduce,
aparatul continuă să funcţioneze cu o flacără mai mică. Specialiştii
denumesc acest proces reglare permanentă. Datorită reglării
permanente, oscilaţiile de temperatură sunt reduse, iar căldura este
distribuită în mod uniform în încăperi. Astfel se poate întâmpla ca
aparatul să fie în funcţiune pe o perioadă mai lungă, însă consumul de
combustibil să fie mai mic decât în cazul unui aparat care porneşte şi se
opreşte în permanenţă.
Sistem de reglare a încălzirii
Utilizaţi automatizarea Bosch.
8 Remedierea deranjamentelor
Sistemul electronic supraveghează toate părțile constructive de
siguranță, reglare și comandă. Dacă se produce un deranjament în
timpul funcționării, pe ecran se afișează simbolul H și, dacă este cazul,
! și un cod de eroare (de exemplu EA) luminează intermitent.
Dacă apar H și !:
▶ Apăsați tasta și țineți-o apăsată până când nu se mai afișează
simbolurile H și !.
Aparatul intră din nou în funcțiune și se afișează temperatura turului.
Dacă apare doar H:
▶ Opriți și reporniți aparatul folosind tasta K. Aparatul intră din nou în
funcțiune și se afișează temperatura turului.
Dacă nu puteți remedia un deranjament:
▶ Contactați firma de specialitate autorizată sau serviciul de relații cu
clienții și comunicați codul de defecțiune, precum și datele despre
aparat.
Puteți găsi o privire de ansamblu asupra afișajelor la pagina 6.
Date aparat
Denumirea aparatului
Număr de serie
Data punerii în
funcțiune
Constructorul instalației
1)
1)
Robinete termostatate
Pentru a atinge temperatura dorită a încăperii, deschideţi complet
robinetele termostatate. Dacă temperatura nu este atinsă după o
perioadă lungă, setaţi o valoare mai mare a temperaturii încăperii la
nivelul automatizării.
Încălzire prin pardoseală
Nu setaţi temperatura turului mai mare decât temperatura maximă a
turului recomandată de producător.
Aerisire
Închideţi robinetele termostatate în timpul aerisirii şi deschideţi în
întregime fereastra pentru puţin timp. Pentru a aerisi, nu lăsaţi fereastra
rabatată. În caz contrar, încăperea va pierde constant căldură, fără să se
cunoască o îmbunătăţire a calităţii aerului din încăpere.
Apă caldă
Selectaţi întotdeauna o valoare cât mai redusă a temperaturii apei calde.
O valoare mică setată la termostat înseamnă o reducere semnificativă a
consumului.
Suplimentar, temperaturile ridicate ale apei calde favorizează depunerile
de calcar şi afectează astfel funcţionarea aparatului (de exemplu,
perioade de încălzire mai lungi sau cantităţi mai mici de ieşire).
Pompă de circulaţie
Setaţi o eventuală pompă de circulaţie a apei calde pentru a funcţiona
conform unui program temporizat adaptat nevoilor dumneavoastră
individuale (de exemplu dimineaţa, la prânz, seara).
1) Informațiile se află pe plăcuța de identificare a capacului panoului de comandă.
Tab. 5 Date despre aparat pentru trimitere în caz de deranjament
9 Întreţinere
Verificare tehnică şi întreţinere
Utilizatorul este responsabil pentru siguranţa şi compatibilitatea cu
mediul înconjurător a instalaţiei de încălzire (legea federală privind
protecţia contra emisiilor).
Verificările tehnice şi întreţinerile sunt condiţii preliminare pentru
funcţionarea sigură şi ecologică a instalaţiei de încălzire.
Vă recomandăm să încheiaţi un contract de verificare tehnică anuală şi
întreţinere, în funcţie de necesitate, cu o firmă de specialitate autorizată.
▶ Lucrările se vor efectua numai de către o firmă de specialitate
autorizată.
▶ Remediaţi fără întârziere deficienţele constatate.
Curăţarea mantalei
Nu folosiţi pentru curăţare obiecte ascuţite sau agenţi de curăţare
agresivi.
▶ Frecaţi mantaua cu o cârpă umedă.
Condens 2500 W6720864832 (2016/10)
Page 9
Protecţia mediului şi eliminarea ca deşeu | 9
10 Protecţia mediului şi eliminarea ca deşeu
Protecţia mediului este un principiu de bază al întreprinderilor grupului
Bosch.
Pentru noi, calitatea produselor, rentabilitatea şi protecţia mediului, ca
obiective, au aceeaşi prioritate. Legile şi prescripţiile privind protecţia
mediului sunt respectate în mod riguros.
Pentru a proteja mediul, utilizăm cele mai bune tehnologii şi materiale
ţinând cont şi de punctele de vedere economice.
Ambalaj
În ceea ce priveşte ambalajul, participăm la sistemele de valorificare
specifice fiecărei ţări, care garantează o reciclare optimă.
Toate ambalajele utilizate sunt nepoluante şi revalorificabile.
Deşeuri de echipamente
Aparatele uzate conţin materiale de valoare, ce pot fi revalorificate.
Grupele constructive sunt uşor de demontat. Materialele plastice sunt
marcate. În acest fel diversele grupe constructive pot fi sortate şi
reutilizate sau reciclate.
11 Termeni de specialitate
Presiune de lucru
Presiunea de lucru reprezintă presiunea instalaţiei de încălzire.
Aparat în condensaţie
Aparatul în condensaţie nu utilizează numai căldura, reprezentată ca
temperatură măsurabilă a gazelor de încălzire la ardere, ci şi căldura de
la vaporii de apă. De aceea, un aparat în condensaţie prezintă de obicei
un randament ridicat.
Principiu în contracurent
Apa se încălzeşte în timp ce curge prin aparat. Capacitatea maximă de
alimentare este pusă rapid la dispoziţie fără timp de aşteptare îndelungat
sau întrerupere pentru încălzire.
Regulator pentru instalaţia de încălzire
Regulatorul pentru instalaţia de încălzire asigură reglarea automată a
temperaturii turului în funcţie de temperatura exterioară (la
automatizările comandate în funcţie de temperatura încăperii) sau de
temperatura încăperii şi conform unui program temporizat.
Returul instalaţiei de încălzire
Returul instalaţiei de încălzire este linia de conducte prin care curge
agent termic cu temperatură mai mică de la corpurile radiante la aparat.
Turul de încălzire
Turul instalaţiei de încălzire este linia de conducte prin care curge agent
termic cu temperatură mai mare de la aparat la corpurile radiante.
Agent termic
Agentul termic este apa cu care se umple instalaţia de încălzire.
Robinet termostatat
Robinetul termostatat este un termostat mecanic care, în funcție de
temperatura ambientală, asigură un debit mai mic sau mai mare al apei
calde prin intermediul unei supape, pentru a menține temperatura
constantă.
Sifon
Sifonul este utilizat pentru devierea apei care iese dintr-o supapă de
siguranţă.
Temperatură a turului
Temperatura turului este temperatura cu care curge agentul termic
incalzit, de la aparat la corpurile radiante.
Pompă de circulaţie
Pompa de circulaţie permite circularea apei calde între boiler sau
stocator şi locul de alimentare. În felul acesta, puteţi avea imediat la
dispoziţie apă caldă la locurile de alimentare.
6720864832 (2016/10)Condens 2500 W
Page 10
10 | Catalog de cuvinte titlu
Catalog de cuvinte titlu
A
Afișaje pe ecran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ambalaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Apă cu conținut de calcar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Aparate uzate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
C
Conectare
Aparat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Încălzire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Consum de energie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
D
Date de produs privind consumul de energie . . . . . . . . . . . . . . . . . . . . . 4
Date despre aparat
Date de produs privind consumul de energie . . . . . . . . . . . . . . . . . . 4
Prezentarea tipurilor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Deranjamente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Dezinfecție termică. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
E
Elemente de comandă . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
G
Gaze arse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
I
Indicaţii privind economisirea energiei . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Instalare
Țevi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
M
Mesaje de eroare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Miros de gaze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Mirosul gazelor arse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
O
Oprire
Sistem de încălzire (regim de vară) . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Oprirea sistemului de încălzire (regim de vară) . . . . . . . . . . . . . . . . . . . 7
P
Pornirea aparatului. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Prezentarea tipurilor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Protecţia împotriva îngheţului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Protecţia mediului. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
R
Reciclare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Regim confort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Regim de vară . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Regim eco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
S
Scoaterea din funcţiune . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Setarea temperaturii apei calde. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6, 7
Sistem de reglare a încălzirii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
T
Tip de gaz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
U
Utilizare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Utilizarea conform destinaţiei . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Î
Întreţinere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Condens 2500 W6720864832 (2016/10)
Page 11
Page 12
Robert Bosch S.R.L.
Departamentul Termotehnică
Str. Horia Mǎcelariu 30-34
013937 Bucureşti
ROMANIA
Tel.: +40-21-4057500
Fax: +40-21-2331313
www.bosch-climate.ro
Loading...
