BOSCH SMI4HAS19E User guide [pl]

Page 1

Zmywarka

Connect your dishwasher with Home Connect today!

Get the app Scan QR code

Google Play and the Google Play logo are trademarks of Google LLC. Apple and the Apple logo are trademarks of Apple Inc.

SMI4HAS19E

new device on

MyBosch now and

get free benefits:

bosch-home.com/

welcome

[pl]

Instrukcja obsługi

Page 2

Więcej informacji na ten temat można znaleźć w cyfrowym podręczniku użytkownika.

Spis treści

1 Bezpieczeństwo ..........................4

1.1 Wskazówki ogólne .................... 4

1.2 Użytkowanie zgodne zprze-

znaczeniem................................ 4

1.3 Ograniczenie grupy użytkow-

ników ......................................... 4

1.4 Bezpieczna instalacja................ 5

1.5 Bezpieczne użytkowanie ........... 7

1.6 Uszkodzone urządzenie ............ 8

1.7 Zagrożenia dla dzieci................ 9

2 Wykluczanie szkód material-

nych ...........................................11

2.1 Bezpieczna instalacja.............. 11

2.2 Bezpieczne użytkowanie ......... 11

3 Ochrona środowiska i

oszczędność..............................12

3.1 Usuwanie opakowania ............ 12

3.2 Oszczędzanie energii .............. 12

4 Ustawianie i podłączanie..........12

4.1 Zakres dostawy....................... 12

4.2 Ustawianie i podłączanie

urządzenia ............................... 13

4.3 Przyłącze kanalizacji................ 13

4.4 Przyłącze wody pitnej.............. 13

4.5 Przyłącze elektryczne.............. 14

8 Wyposażenie .............................23

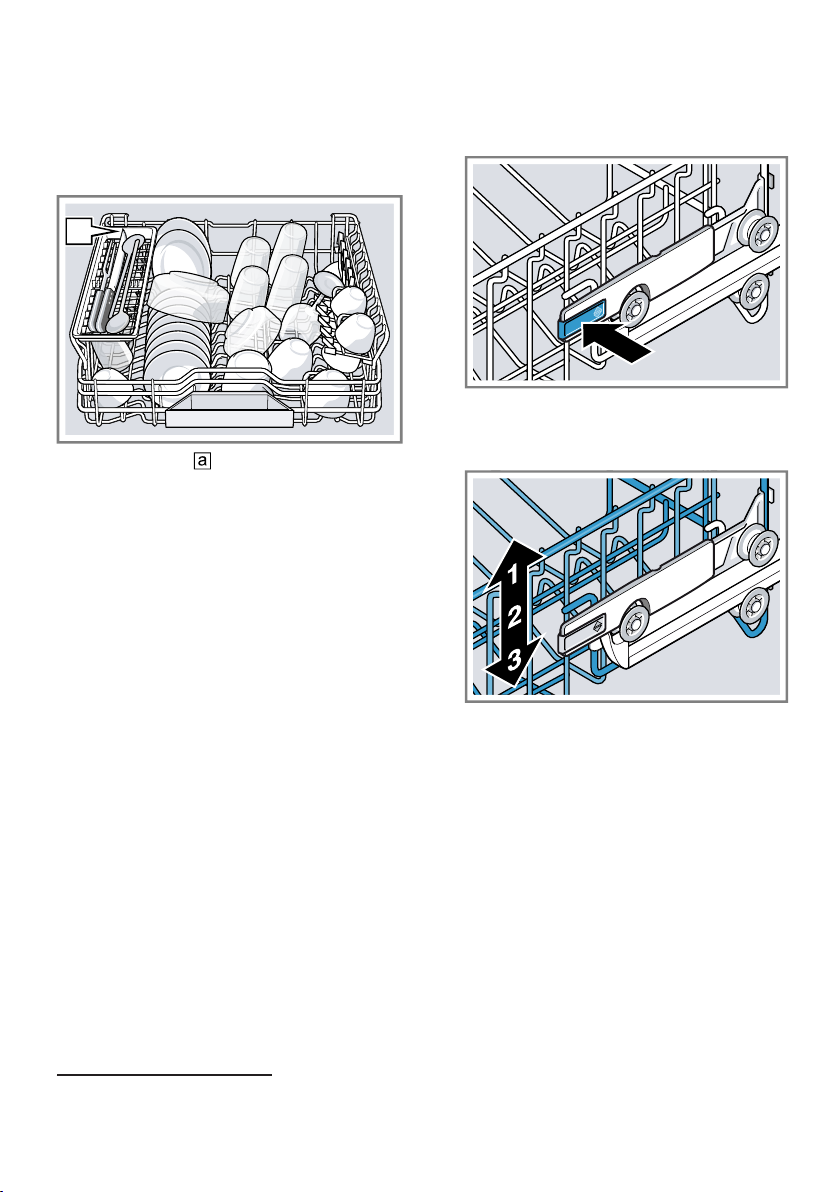

8.1 Górny kosz na naczynia.......... 24

8.2 Półka nanoże ......................... 25

8.3 Półki......................................... 25

8.4 Dolny kosz na naczynia........... 25

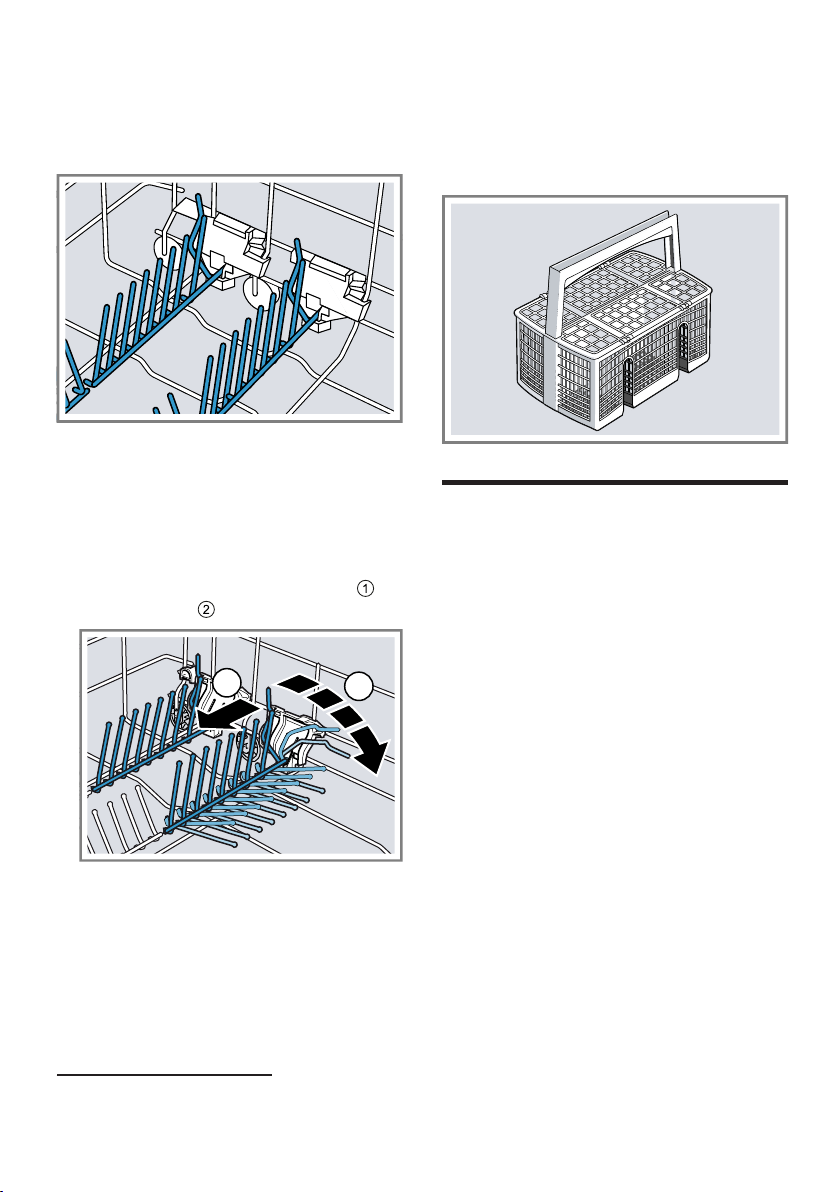

8.5 Składane kolce........................ 26

8.6 Koszyk nasztućce .................. 26

9 Przed pierwszym użyciem ........26

9.1 Pierwsze uruchomienie urzą-

dzenia ...................................... 26

10 Zmiękczacz wody....................27

10.1 Przegląd ustawień twardo-

ści wody ................................ 27

10.2 Ustawianie zmiękczacza ....... 27

10.3 Sól specjalna......................... 28

10.4 Wyłączanie zmiękczacza

wody ...................................... 28

10.5 Regeneracja zmiękczacza

wody ...................................... 29

11 Dozownik nabłyszczacza........29

11.1 Nabłyszczacz......................... 29

11.2 Ustawianie ilości nabłysz-

czacza ................................... 30

11.3 Wyłączanie dozownika na-

błyszczacza ........................... 30

5 Poznawanie urządzenia ............15

5.1 Urządzenie............................... 15

5.2 Elementy obsługowe............... 17

6 Programy ...................................20

6.1 Wskazówki dla instytutów

badawczych............................. 21

6.2

Favourite ............................. 21

7 Funkcje dodatkowe...................23

12 Środek czyszczący..................31

12.1 Odpowiednie środki czysz-

czące ..................................... 31

12.2 Nieodpowiednie środki

czyszczące ............................ 32

12.3 Wskazówki dotyczące środ-

ków czyszczących ................. 32

12.4 Napełnianie środkiem

czyszczącym.......................... 32

Page 3

13 Naczynia ..................................33

13.1 Uszkodzenia szkła i naczyń .. 34

13.2 Wkładanie naczyń ................. 34

13.3 Wyjmowanie naczyń.............. 35

14 Podstawowy sposób

obsługi.....................................35

14.1 Włączanie urządzenia............ 35

14.2 Ustawianie programu ............ 36

14.3 Ustawianie funkcji dodatko-

wej ......................................... 36

14.4 Ustawianie czasu włączenia.. 36

14.5 Włączanie programu ............. 36

14.6 Aktywacja blokady przyci-

sków ...................................... 37

14.7 Dezaktywacja blokady przy-

cisków.................................... 37

14.8 Przerywanie programu .......... 37

14.9 Anulowanie programu ........... 37

14.10 Wyłączanie urządzenia........ 37

15 Ustawienia podstawowe .........38

15.1 Przegląd ustawień podsta-

wowych.................................. 38

15.2 Zmiana ustawień podsta-

wowych.................................. 40

18 Usuwanie usterek....................47

18.1 Wyczyścić pompę odpływo-

wą .......................................... 53

19 Transport, przechowywanie

i utylizacja................................53

19.1 Demontaż urządzenia............ 53

19.2 Zabezpieczanie urządzenia

przed mrozem ....................... 54

19.3 Transport urządzenia............. 54

19.4 Utylizacja zużytego urzą-

dzenia .................................... 54

20 Serwis ......................................55

20.1 Numer produktu (E-Nr.), numer fabryczny (FD) i numer

porządkowy (Z-Nr.)................ 55

20.2 Gwarancja AQUA-STOP ........ 55

21 Dane techniczne......................57

21.1 Informacje o oprogramowa-

niu wolnym i otwartym........... 57

22 Deklaracja zgodności .............58

16 HomeConnect ........................41

16.1 Szybkie uruchamianie funk-

cji HomeConnect.................. 41

16.2

Remote Start ...................... 42

16.3 Ochrona danych.................... 42

17 Czyszczenie ipielęgnacja.......43

17.1 Czyszczenie komory zmy-

wania ..................................... 43

17.2 Środki czyszczące................. 43

17.3 Przydatne wskazówki dotyczące pielęgnacji urządze-

nia.......................................... 43

17.4

Czyszczenie zmywarki ...... 43

17.5 System filtrujący .................... 45

17.6 Czyszczenie ramion spry-

skujących............................... 46

Page 4

pl Bezpieczeństwo

1 Bezpieczeństwo

Przestrzegać poniższych wskazówek bezpieczeństwa.

1.1 Wskazówki ogólne

¡ Należy dokładnie przeczytać niniejszą instrukcję. ¡ Instrukcję należy zachować i starannie przechowywać jako źró-

dło informacji, a także z myślą o innych użytkownikach.

¡ Jeżeli w trakcie transportu urządzenie zostało uszkodzone, nie

wolno go podłączać.

1.2 Użytkowanie zgodne zprzeznaczeniem

Urządzenia należy używać wyłącznie:

¡ do zmywania naczyń domowych. ¡ w prywatnym gospodarstwie domowym i zamkniętych pomiesz-

czeniach domowych.

¡ do wysokości 4000m nad poziomem morza.

1.3 Ograniczenie grupy użytkowników

To urządzenie może być obsługiwane przez dzieci powyżej lat 8 oraz przez osoby oograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych albo osoby nieposiadające wymaganego doświadczenia i/lub wiedzy tylko pod warunkiem, że znajdują się one pod nadzorem lub zostały dokładnie poinformowane o sposobie bezpiecznej obsługi urządzenia oraz zrozumiały wynikające stąd zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Dzieciom nie wolno wykonywać bez nadzoru żadnych przewidzianych dla użytkownika czynności z zakresu czyszczenia i konserwacji urządzenia. Urządzenie i jego przewód sieciowy należy trzymać poza zasięgiem dzieci poniżej 8 roku życia.

Page 5

Bezpieczeństwo pl

1.4 Bezpieczna instalacja

OSTRZEŻENIE‒Ryzyko odniesienia obrażeń!

Nieprzepisowa instalacja urządzenia może spowodować zranienia. ▶ Przy ustawianiu urządzenia i podłączaniu go do sieci elektrycz-

nej należy się ściśle stosować do wskazówek podanych w instrukcji obsługi i instrukcji montażu.

OSTRZEŻENIE‒Ryzyko porażenia prądem!

Nieprawidłowo wykonane instalacje stanowią poważne zagrożenie. ▶ Urządzenie należy podłączyć iużytkować zgodnie zinformacja-

mi podanymi natabliczce znamionowej.

▶ Zawsze używać dołączonego przewodu przyłączeniowego no-

wego urządzenia.

▶ Urządzenie musi być podłączone do sieci elektrycznej prądu

przemiennego przez prawidłowo zainstalowane gniazdo z elementem uziemiającym.

▶ Układ przewodów ochronnych domowej instalacji elektrycznej

musi być wykonany zgodnie zprzepisami.

▶ Nigdy nie zasilać urządzenia poprzez zewnętrzne urządzenie

przełączające, np. wyłącznik czasowy lub pilot zdalnego sterowania.

▶ Jeśli urządzenie jest zabudowane, wtyczka przewodu zasilające-

go musi być łatwo dostępna, a jeśli łatwy dostęp nie jest możliwy, w obrębie stałej instalacji elektrycznej należy zainstalować odłącznik zgodny z przepisami instalacyjnymi.

▶ Przy ustawianiu urządzenia należy uważać, by nie doszło do za-

ciśnięcia lub uszkodzenia przewodu sieciowego. Przecięcie węża dopływowego lub zanurzenie zaworu AquaStop w wodzie jest niebezpieczne. ▶ Nigdy nie zanurzać obudowy ztworzywa sztucznego wwodzie.

Wwykonanej z tworzywa sztucznego obudowie węża dopływo-

wego znajduje się elektryczny zawór. ▶ Nigdy nie przecinać węża dopływowego. Wwężu dopływowym

znajdująsię przewody elektryczne.

Page 6

pl Bezpieczeństwo

OSTRZEŻENIE‒Ryzyko pożaru!

Używanie przedłużonego przewodu sieciowego i niezaaprobowanych adapterów stanowi zagrożenie.

▶ Nie używać przedłużaczy ani rozgałęźników wielogniazdowych. ▶ Używać tylko zaaprobowanych przez producenta adapterów i

przewodów sieciowych. ▶ Jeżeli przewód sieciowy jest za krótki i nie jest dostępny dłuższy

przewód sieciowy, należy się skontaktować ze specjalistyczną

firmą elektryczną, która dokona odpowiedniej adaptacji domo-

wej instalacji elektrycznej. Kontakt między urządzeniem i przewodami instalacyjnymi może spowodować uszkodzenie przewodów instalacyjnych, takich jak np. przewody gazowe i elektryczne. Gaz ulatniający się ze skorodowanego przewodu może się zapalić. Uszkodzony przewód elektryczny może spowodować zwarcie. ▶ Zapewnić odległość co najmniej 5cm między urządzeniem i

przewodami instalacyjnymi.

OSTRZEŻENIE‒Ryzyko odniesienia obrażeń!

Przy otwieraniu i zamykaniu drzwiczek urządzenia zawiasy wykonują ruchy i mogą spowodować zranienie. ▶ Jeżeli zabudowane niżej urządzenia lub urządzenia integrowane

nie stoją w niszy i jest możliwy dostęp do bocznej ściany urzą-

dzenia, strefa zawiasów musi być osłonięta bocznie. Odpowied-

nie osłony są dostępne w handlu lub w naszym serwisie.

OSTRZEŻENIE‒Ryzyko przewrócenia!

Nieprawidłowa instalacja może spowodować przewrócenie urządzenia. ▶ Urządzenia przeznaczone do zabudowy poniżej urządzenia i

urządzenia integrowane muszą być zabudowane pod ciągłym

blatem roboczym, który jest trwale połączony z sąsiednimi szaf-

kami.

Page 7

Bezpieczeństwo pl

1.5 Bezpieczne użytkowanie

OSTRZEŻENIE‒Ryzyko znacznego uszczerbku na zdrowiu!

Nieprzestrzeganie zasad bezpieczeństwa i instrukcji używania podanych na opakowaniach środków czyszczących i nabłyszczaczy może spowodować ciężki uszczerbek na zdrowiu. ▶ Należy przestrzegać zasad bezpieczeństwa i instrukcji używania

podanych naopakowaniach środków czyszczących inabłysz-

czaczy.

OSTRZEŻENIE‒Ryzyko wybuchu!

Znalezienie się rozpuszczalnika w komorze zmywania urządzenia może spowodować wybuch. ▶ Nigdy nie wlewać żadnego rodzaju rozpuszczalników do komory

zmywania. Obecność żrących, silnie zasadowych lub kwasowych środków czyszczących w połączeniu z elementami aluminiowymi w komorze zmywania może spowodować wybuch. ▶ Przy stosowaniu żrących zasadowych albo silnie kwasowych

środków czyszczących, szczególnie w ramach zastosowań go-

spodarczych lub przemysłowych, np. w ramach pielęgnacji i

czyszczenia zmywarki, w zmywarce nie wolno nigdy umieszczać

części wykonanych z aluminium (np. filtrów tłuszczu okapów ku-

chennych, garnków aluminiowych).

OSTRZEŻENIE‒Ryzyko odniesienia obrażeń!

Otwarte drzwiczki urządzenia mogą spowodować zranienie. ▶ W celu wykluczenia wypadku, np. wskutek potknięcia, należy

otwierać drzwiczki urządzenia tylko w celu włożenia naczyń do

zmywarki lub wyjęcia naczyń ze zmywarki. ▶ Nie siadać i nie stawać na otwartych drzwiczkach urządzenia. Noże i przybory posiadające ostre czubki mogą powodować zranienia. ▶ Noże i inne przybory z ostrymi czubkami należy wkładać do ko-

szyka na sztućce z ostrzami skierowanymi w dół albo układać

poziomo na półce na noże lub w szufladzie na sztućce.

Page 8

pl Bezpieczeństwo

OSTRZEŻENIE‒Ryzyko oparzenia!

Po otwarciu drzwiczek w czasie wykonywania programu z urządzenia może wytrysnąć gorąca woda. ▶ Podczas wykonywać programu należy otwierać drzwiczki ostroż-

nie.

OSTRZEŻENIE‒Ryzyko porażenia prądem!

Wnikająca wilgoć może prowadzić do porażenia prądem.

▶ Używać urządzenia wyłącznie w zamkniętych pomieszczeniach. ▶ Nigdy nie narażać urządzenia na działanie wysokiej temperatury

i wilgoci. ▶ Nie używać do czyszczenia urządzenia myjek parowych ani ci-

śnieniowych. Uszkodzona izolacja lub uszkodzony przewód sieciowy stanowią poważne zagrożenie. ▶ Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego

z gorącymi częściami urządzenia lub źródłami ciepła. ▶ Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego

z przedmiotami zakończonymi ostrym czubkiem i ostrymi krawę-

dziami. ▶ Nigdy nie załamywać, nie zgniatać ani nie modyfikować przewo-

du przyłączeniowego.

1.6 Uszkodzone urządzenie

OSTRZEŻENIE‒Ryzyko porażenia prądem!

Uszkodzone urządzenie lub uszkodzony przewód przyłączeniowy stanowią zagrożenie.

▶ Nigdy nie włączać uszkodzonego urządzenia. ▶ Nigdy nie używać urządzenia, jeżeli jego powierzchnia jest pęk-

nięta lub złamana. ▶ Nigdy nie ciągnąć za przewód przyłączeniowy, aby odłączyć

urządzenie od sieci. Zawsze ciągnąć za wtyczkę przewodu przy-

łączeniowego. ▶ W przypadku uszkodzenia urządzenia lub przewodu przyłącze-

niowego należy natychmiast wyciągnąć wtyczkę przewodu przy-

łączeniowego lub wyłączyć bezpiecznik w skrzynce bezpieczni-

kowej i zamknąć zawór wody.

Page 9

Bezpieczeństwo pl

▶ Wezwać serwis. →Strona55 Nieprawidłowo przeprowadzane naprawy stanowią poważne zagrożenie. ▶ Naprawy urządzenia mogą być wykonywane wyłącznie przez

wykwalifikowany personel. ▶ Do naprawy urządzenia należy używać wyłącznie oryginalnych

części zamiennych. ▶ W przypadku uszkodzenia przewodu zasilającego lub przewodu

przyłączeniowego tego urządzenia należy wymienić ten przewód

na specjalny przewód zasilający lub specjalny przewód przyłą-

czeniowy, który można nabyć od producenta lub w jego serwi-

sie.

1.7 Zagrożenia dla dzieci

OSTRZEŻENIE‒Ryzyko uduszenia się!

Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub zawinąć się w nie i udusić się.

▶ Materiały z opakowania należy trzymać poza zasięgiem dzieci. ▶ Nie pozwalać dzieciom na zabawę opakowaniem, aszczególnie

folią. Dzieci mogą połknąć drobne części lub zadławić się nimi, co może doprowadzić do uduszenia.

▶ Drobne części należy trzymać poza zasięgiem dzieci. ▶ Nie należy pozwalać dzieciom na zabawę drobnymi częściami.

Dzieci mogą się zamknąć w urządzeniu i udusić. ▶ Używać zabezpieczenia przed dziećmi, jeżeli funkcja ta jest do-

stępna. ▶ Nigdy nie pozwalać dzieciom na zabawę urządzeniem i jego ob-

sługę.

OSTRZEŻENIE‒Ryzyko uszczerbku na zdrowiu!

Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne niebezpieczeństwo. ▶ Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od

gniazda sieciowego, a następnie przeciąć przewód sieciowy i

zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknię-

cie.

Page 10

pl Bezpieczeństwo

OSTRZEŻENIE‒Ryzyko zmiażdżenia!

W przypadku urządzeń zabudowanych nad szafkami dzieci mogą się zakleszczyć pomiędzy drzwiczkami urządzenia i drzwiami znajdującej się niżej szafki. ▶ Przy otwieraniu i zamykaniu drzwiczek należy zwracać uwagę na

dzieci.

OSTRZEŻENIE‒Ryzyko oparzeń chemicznych!

Nabłyszczacze i środki czyszczące mogą powodować chemiczne oparzenia ust, gardła i oczu. ▶ Uniemożliwić dzieciom dostęp do nabłyszczaczy i produktów

czyszczących. ▶ Uniemożliwić dzieciom dostęp do otwartego urządzenia. Woda

znajdująca się w komorze zmywania nie nadaje się do picia.

Mogą się w niej znajdować resztki środka czyszczącego i na-

błyszczacza.

OSTRZEŻENIE‒Ryzyko odniesienia obrażeń!

Małe palce dzieci mogą się zakleszczyć w otworach pojemnika na tabletki do zmywarki, co może doprowadzić do zranienia. ▶ Uniemożliwić dzieciom dostęp do otwartego urządzenia.

Page 11

Wykluczanie pl

Wykluczanie

2 Wykluczanie szkód ma-

terialnych

Wykluczanie

2.1 Bezpieczna instalacja

UWAGA!

Nieprzepisowe sposoby instalacji urządzenia mogą spowodować zranienia.

▶ W razie zabudowy zmywarki pod

lub nad innymi urządzeniami go-

spodarstwa domowego należy się

zastosować do wskazówek doty-

czących zabudowy w połączeniu

ze zmywarką, zawartych w instruk-

cji montażu odpowiedniego urzą-

dzenia.

▶ Jeżeli nie są dostępne informacje

lub instrukcja montażu nie zawiera

odpowiednich wskazówek, należy

się skontaktować z producentem

odpowiedniego urządzenia, aby

sprawdzić możliwość zabudowy

zmywarki pod lub nad tym urzą-

dzeniem.

▶ Jeżeli producent nie udostępnił

żadnych innych informacji, zmywar-

ki nie wolno zabudowywać pod ani

nad tymi urządzeniami gospodar-

stwa domowego.

▶ W celu zapewnienia bezpiecznego

użytkowania wszystkich urządzeń

gospodarstwa domowego należy

się ponadto zastosować do in-

strukcji montażu zmywarki.

▶ Zmywarki nie należy zabudowywać

pod płytą grzewczą.

▶ Nie instalować zmywarki w pobliżu

źródeł ciepła, np. grzejników, pie-

ców akumulacyjnych, pieców lub

innych urządzeń wydzielających

ciepło.

Kontakt między urządzeniem i przewodami wodociągowymi może spowodować korozję i nieszczelność przewodu wodociągowego.

▶ Zapewnić odległość co najmniej

5cm między urządzeniem i przewodem wodociągowym. Nie dotyczy to dostarczonych z urządzeniem przewodów przyłączy wody

pitnej i kanalizacji ściekowej. Zmodyfikowane lub uszkodzone węże wodne mogą spowodować uszkodzenia materialne i uszkodzenia urządzenia.

▶ Nigdy nie załamywać, zgniatać,

modyfikować ani przecinać prze-

wodu sieciowego.

▶ Używać tylko dostarczonych z

urządzeniem węży wodnych lub

oryginalnych węży zamiennych.

▶ Nigdy nie używać ponownie używa-

nych już wcześniej węży wodnych. Zbyt niskie lub zbyt wysokie ciśnienie wody może mieć negatywny wpływ na działanie urządzenia.

▶ Upewnić się, że ciśnienie wody w

instalacji wodociągowej wynosi co

najmniej 50kPa (0,5bar) i maksy-

malnie 1000kPa (10bar).

▶ Jeśli ciśnienie wody przekracza

podaną wartość maksymalną, na-

leży zainstalować zawór redukcyjny

między przyłączem wody pitnej a

zestawem węży urządzenia.

2.2 Bezpieczne użytkowanie

UWAGA!

Wydostająca się z urządzenia para wodna może uszkodzić meble.

▶ Przed otwarciem urządzenia po za-

kończeniu programu należy zacze-

kać, aż urządzenie ostygnie.

Page 12

pl Ochrona środowiska i oszczędność

Sól specjalna do zmywarek może spowodować uszkodzenie komory zmywania wskutek korozji.

▶ Napełniać pojemnik na sól specjal-

ną bezpośrednio przed uruchomieniem programu, aby zapewnić jej

wypłukanie z komory zmywania. Środek czyszczący może uszkodzić zmiękczacz wody.

▶ Zbiornik zmiękczacza wody należy

napełniać tylko solą specjalną do

zmywarek. Nieodpowiednie środki czyszczące mogą uszkodzić urządzenie.

▶ Nie stosować urządzeń myjek pa-

rowych.

▶ Nie używać gąbek o szorstkiej po-

wierzchni i środków do szorowa-

nia, aby nie dopuścić do uszko-

dzenia powierzchni.

▶ W przypadku zmywarek z frontem

wykonanym ze stali nierdzewnej

nie należy stosować ściereczek

gąbczastych lub należy kilkakrotnie

płukać takie ściereczki przed

pierwszym użyciem.

3 Ochrona środowiska i

oszczędność

3.1 Usuwanie opakowania

Materiały opakowaniowe są przyjazne dla środowiska i nadają się do recyklingu.

▶ Poszczególne elementy utylizować

zgodnie z rodzajem materiału.

3.2 Oszczędzanie energii

Urządzenie użytkowane zgodnie z tymi wskazówkami zużywa mniej prądu i wody.

Należy użyć programu Eco50°.

Program Eco50° jest programem energooszczędnym i przyjaznym dla środowiska. →"Programy", Strona20

Przy zmywaniu niewielkiej ilości naczyń należy używać funkcji dodatkowej Half Load.

Program dopasowuje się do mniejszej ilości naczyń i redukuje wartości zużycia. →"Funkcje dodatkowe",

Strona23

4 Ustawianie i podłącza-

nie

Warunkiem prawidłowej pracy urządzenia jest jego zgodne z zasadami fachu podłączenie do sieci elektrycznej i wodociągowej. Należy przestrzegać wymaganych kryteriów i instrukcji montażu.

4.1 Zakres dostawy

Po rozpakowaniu należy sprawdzić wszystkie części pod kątem ewentualnych uszkodzeń podczas transportu. Wrazie reklamacji należy zwrócić się do punktu zakupu lub naszego serwisu.

Uwaga:W zakładzie produkcyjnym została przetestowana prawidłowość działania zmywarki. Po teście na

Zależnie od wyposażenia urządzenia

Page 13

Ustawianie i podłączanie pl

urządzeniu mogły pozostać plamy wodne. Plamy wodne znikają po pierwszym procesie zmywania.

W zakres dostawy wchodzą:

¡ Zmywarka ¡ Instrukcja obsługi ¡ Instrukcja montażu ¡ Dalsze dokumenty informacyjne ¡ Materiał montażowy ¡ Blacha parochronna ¡ Lejek ułatwiający napełnianie solą ¡ Kabel sieciowy ¡ Skrócona instrukcja obsługi

4.2 Ustawianie i podłączanie

urządzenia

Urządzenie podblatowe lub urządzenie integrowane można montować w jednostce kuchennej między ścianami drewnianymi i ścianami wykonanymi z tworzywa sztucznego. Jeżeli urządzenie ma zostać ustawione w kuchni później jako urządzenie stojące, musi ono zostać zabezpieczone przed przewróceniem, np. przez przymocowanie śrubami do ściany albo zabudowę pod ciągłym blatem roboczym, który jest trwale połączony z sąsiednimi szafkami.

1. Przestrzegać zasad bezpieczeń-

stwa. →Strona4

2. Przestrzegać wskazówek dotyczą-

cych podłączania urządzenia do

sieci elektrycznej.

3. Sprawdzić zakres dostawy i stan

urządzenia.

4. Wymagane wymiany montażowe

są podane w instrukcji montażu.

5. Po ustawieniu urządzenie należy

wypoziomować przy użyciu regulo-

wanych nóżek.

Zapewnić stabilne ustawienie.

6. Zainstalować przyłącze kanalizacji.

→Strona13

7. Zainstalować przyłącze wody pit-

nej. →Strona13

8. Podłączyć urządzenie do źródła

prądu.

4.3 Przyłącze kanalizacji

Podłączyć urządzenie do przyłącza kanalizacyjnego, aby umożliwić odpływ brudnej wody.

Instalacja przyłącza kanalizacji

1. Wymagane czynności są opisane

w dostarczonej z urządzeniem instrukcji montażu.

2. Połączyć wąż odpływowy zkróć-

cem odpływowym syfonu przy użyciu dostarczonych z urządzeniem części.

3. Uważać, by wąż odpływowy nie był

załamany, przygnieciony ani zapętlony.

4. Uważać, by odpływ wody nie był

blokowany przez pokrywę w przyłączu kanalizacji.

4.4 Przyłącze wody pitnej

Połączyć urządzenie z przyłączem wody pitnej.

Instalacja przyłącza wody pitnej

Uwaga

¡ W przypadku wymiany urządzenia

należy użyć nowego węża dopływowego dla wody.

1. Wymagane czynności są opisane

w dostarczonej z urządzeniem instrukcji montażu.

2. Podłączyć urządzenie do przyłącza

wody pitnej przy użyciu dostarczonych z urządzeniem części.

Uwzględnić dane techniczne.

3. Uważać, by przyłącze wody pitnej

nie było załamane, przygniecione ani zapętlone.

Page 14

pl Ustawianie i podłączanie

4.5 Przyłącze elektryczne

Podłączanie urządzenia do sieci elektrycznej

Uwagi

¡ Przestrzegać zasad bezpieczeń-

stwa →Strona5. ¡ Należy pamiętać, że system zabez-

pieczający przed wypływem wody

funkcjonuje tylko, gdy urządzenie

jest zasilane prądem.

1. Podłączyć wtyczkę przewodu zasi-

lającego do gniazda sieciowego w

urządzeniu.

2. Podłączyć wtyczkę przewodu sie-

ciowego urządzenia do gniazda

sieciowego w pobliżu urządzenia.

Wymagane parametry sieci elek-

trycznej są podane na tabliczce

znamionowej.

3. Sprawdzić, czy wtyczka jest stabil-

nie połączona z gniazdem siecio-

wym.

Page 15

Poznawanie urządzenia pl

7 8

5 Poznawanie urządzenia

5.1 Urządzenie

W tym miejscu można znaleźć przegląd części urządzenia.

Tabliczka znamionowa Tabliczka znamionowa z numerem pro-

Zależnie od wyposażenia urządzenia

duktu (E-Nr) i numerem fabrycznym (FDNr) →Strona55. Te dane są potrzebne w razie kontaktu z serwisem →Strona55.

Page 16

pl Poznawanie urządzenia

Pojemnik naśrodek czyszczący

Dolny kosz na naczynia Zbiornik na sól specjalną Zbiornik na sól specjalną należy napełniać

Dolne ramię spryskujące Dolne ramię spryskujące czyści naczynia

Pojemnik na tabletki do zmywarki

Górny kosz na naczynia

Półki Górne ramię spryskujące Górne ramię spryskujące czyści naczynia

System filtrujący

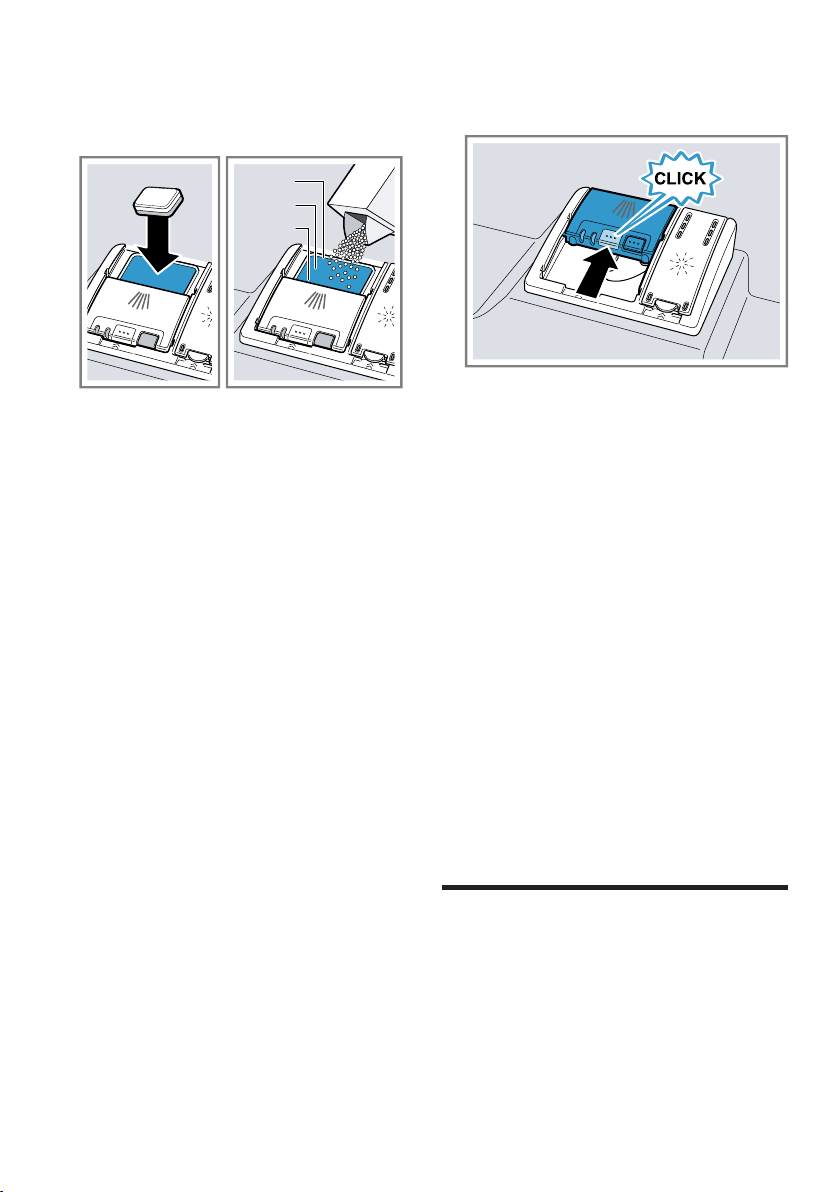

Napełnić pojemnik na środek czyszczący środkiem czyszczącym. →"Środek czyszczący", Strona31

Dolny kosz na naczynia →Strona25

solą specjalną. →"Zmiękczacz wody", Strona27

w dolnym koszu na naczynia. Jeżeli jakość zmywania naczyń nie jest optymalna, należy wyczyścić ramiona spryskujące. →"Czyszczenie ramion spryskujących",

Strona46

W trakcie procesu zmywania tabletki wypadają automatycznie z pojemnika na środek czyszczący do pojemnika na tabletki, gdzie mogą się optymalnie rozpuszczać.

Górny kosz na naczynia →Strona24 Półki →Strona25

w górnym koszu na naczynia. Jeżeli jakość zmywania naczyń nie jest optymalna, należy wyczyścić ramiona spryskujące. →"Czyszczenie ramion spryskujących",

Strona46

System filtrujący →Strona45

Koszyk na sztućce Zbiornik na nabłyszczacz Zbiornik na nabłyszczacz należy napełniać

Zależnie od wyposażenia urządzenia

Koszyk na sztućce →Strona26

nabłyszczaczem. →"Dozownik nabłyszczacza", Strona29

Page 17

Poznawanie urządzenia pl

1 2 3 4 5 6 7 8

910111213

5.2 Elementy obsługowe

Panel obsługi służy do sterowania funkcjami urządzenia i zapewnia informacje o jego stanie. Niektóre przyciski umożliwiają wykonywanie kilku różnych funkcji.

Przycisk WŁĄCZ/WYŁĄCZ i przycisk Reset

Przyciski programów Wskaźnik braku soli specjal-

nej

Wskaźnik braku nabłyszczacza

Wskaźnik WLAN Wskaźnik dopływu wody Wskaźnik dopływu wody Przycisk Naciskanie przycisku przez

Przycisk Start

Zależnie od wyposażenia urządzenia

Włączanie urządzenia →Strona35 Wyłączanie urządzenia →Strona37 Anulowanie programu →Strona37

Programy →Strona20 Zmiękczacz wody

→"Napełnianie zbiornika solą specjal-

ną", Strona28

Dozownik nabłyszczacza →"Napełnianie zbiornika nabłyszcza-

czem", Strona29

Home Connect →Strona41

ok. 3 sekund otwiera menu ustawień podstawowych. →"Zmiana ustawień podstawowych",

Strona40

Włączanie programu →Strona36

Page 18

pl Poznawanie urządzenia

Przyciski programów i funkcje dodatkowe

Remote Start Ustawianie czasu Ustawianie czasu włączenia

Wyświetlacz Wyświetlacz pokazuje informacje o

Uchwyt drzwi

Zależnie od wyposażenia urządzenia

Symbole na wyświetlaczu

W zależności od wyposażenia urządzenia wyświetlacz pokazuje opisane niżej symbole. Proszę znaleźć odpowiednie objaśnienie.

Symbol Opis

Gdy na wyświetlaczu świeci symbol pielęgnacji urządzenia, należy wykonać program pielęgnacji urządzenia. →"Czyszczenie zmywar-

ki ", Strona43

Gdy na wyświetlaczu świeci wskaźnik braku nabłyszczacza, należy uzupełnić nabłyszczacz. →"Napełnianie zbiornika

nabłyszczaczem", Strona29

Programy →"Programy", Strona20 Funkcje dodatkowe →"Funkcje dodatkowe", Strona23

→"Remote Start ", Strona42

→Strona36

pozostającym czasie trwania programu lub ustawieniach podstawowych. Wyświetlacz i przyciski ustawiania wartości umożliwiają dokonywanie zmian ustawień podstawowych. →"Zmiana ustawień podstawowych",

Strona40

Otworzyć drzwiczki urządzenia.

Symbol Opis

Gdy na wyświetlaczu świeci wskaźnik braku soli specjalnej, należy bezpośrednio przed uruchomieniem programu napełnić pojemnik na sól specjalną. →"Napełnianie zbiornika

solą specjalną", Strona28

Ten symbol świeci na wyświetlaczu, gdy urządzenie jest połączone z domową bezprzewodową siecią Wi-Fi. →"HomeConnect ",

Strona41

Ten symbol świeci na wyświetlaczu, gdy jest aktywna funkcja blokady przycisków. →"Aktywacja blokady

przycisków", Strona37

Zależnie od wyposażenia urządzenia

Page 19

Symbol Opis

Ten symbol świeci lub miga na wyświetlaczu, jeżeli wystąpiło zakłócenie dopływu albo odpływu wody. →"Usuwanie usterek",

Strona47

Poznawanie urządzenia pl

Page 20

pl Programy

6 Programy

W tym miejscu można znaleźć przegląd programów oferujących możliwości ustawiania. W zależności od konfiguracji urządzenia dostępne są różne programy, które można znaleźć na panelu obsługowym urządzenia. Czas trwania programu może być różny w zależności od wybranego programu. Czas trwania programu zależy od temperatury wody, ilości naczyń, stopnia zabrudzenia naczyń i wybranej funkcji dodatkowej →Strona23. Przy wyłączonym do-

Program Zastosowanie Przebieg programu

Naczynia:

Intensywny 70°

Auto 45-65°

Eco 50°

¡ garnki, patelnie, niewrażliwe na-

czynia i sztućce Stopień zabrudzenia: ¡ zmywanie silnie przylegających,

przypalonych, przyschniętych

lub zawierających skrobię albo

białko resztek potraw Naczynia:

¡ różne naczynia isztućce Stopień zabrudzenia: ¡ zmywanie lekko przyschniętych,

typowych dla gospodarstw do-

mowych resztek potraw

Naczynia: ¡ różne naczynia isztućce Stopień zabrudzenia: ¡ zmywanie lekko przyschniętych,

typowych dla gospodarstw do-

mowych resztek potraw

zowniku nabłyszczacza lub braku nabłyszczacza zmienia się czas trwania programu. Parametry zużycia są podane w skróconej instrukcji obsługi. Parametry zużycia odnoszą się do normalnych warunków użytkowania i normalnego stopnia twardości wody 13 - 16°dH. Różne czynniki, takie jak np. temperatura wody lub ciśnienie w przewodzie dopływowym, mogą powodować zmianę podanych parametrów.

Intensywnie:

¡ Zmywanie wstępne ¡ Zmywanie 70°C ¡ Płukanie pośrednie ¡ Płukanie nabłysz-

czające69°C

¡ Suszenie

Optymalizacja sensorem: ¡ podlega optymaliza-

cji przez czujniki odpowiednio do stopnia zabrudzenia wody z płukania.

Najoszczędniejszy program:

¡ Zmywanie wstępne ¡ Zmywanie 50°C ¡ Płukanie pośrednie ¡ Płukanie nabłysz-

czające61°C

¡ Suszenie

Page 21

Programy pl

Program Zastosowanie Przebieg programu

Nocny 50

Express 65° - 1h

Czyszczenie zmywarki

Favourite

Naczynia: ¡ różne naczynia isztućce Stopień zabrudzenia: ¡ zmywanie lekko przyschniętych,

typowych dla gospodarstw do-

mowych resztek potraw

Naczynia: ¡ różne naczynia isztućce Stopień zabrudzenia: ¡ zmywanie lekko przyschniętych,

typowych dla gospodarstw do-

mowych resztek potraw Używać tylko przy pustym urzą-

dzeniu.

→"Favourite ", Strona21

Optymalizacja dźwięków:

¡ Zmywanie wstępne ¡ Zmywanie 50°C ¡ Płukanie pośrednie ¡ Płukanie nabłysz-

czające63°C

¡ Suszenie Optymalizacja czasu:

¡ Zmywanie 65°C ¡ Płukanie pośrednie ¡ Płukanie nabłysz-

czające69°C

¡ Suszenie Pielęgnacja maszyny

70°C

Uwaga:Stosunkowo długi czas wykonywania programuEco50° wynika z dłuższego czasu namaczania i suszenia. Zapewnia to optymalizację parametrów zużycia.

6.1 Wskazówki dla instytutów badawczych

Instytuty badawcze otrzymają wskazówki dotyczące badań porównawczych, np. zgodne z normą EN60436. Chodzi tutaj o warunki przeprowadzania testów – nie o rezultaty lub parametry zużycia. Zapytanie pocztą elektroniczną na adres: [email protected] Potrzebny będzie numer produktu (ENr.) i numer fabryczny (FD), oba te numery znajdują się na tabliczce znamionowej umieszczonej na drzwiczkach urządzenia.

6.2 Favourite

Przycisk umożliwia zapisanie jednego połączenia programu i funkcji dodatkowej. Zapisać program przy użyciu aplikacji HomeConnect lub elementów urządzenia. Fabrycznie przycisk ten jest zaprogramowany na program płukania wstępnego. Płukanie wstępne jest przystosowane do wszystkich rodzajów naczyń. Płukanie zimną wodą zapewnia przejściowe mycie naczyń. W przypadku pobranych programów i w nowym fabrycznie urządzeniu w aplikacji wyświetlana jest nazwa programu. Wyświetlacz pokazuje na zmianę "APP" i pozostający czas trwania programu.

Page 22

pl Programy

Wskazówka:Aplikacja HomeCon-

nect umożliwia pobieranie dodatkowych programów i ich zapisywanie jako funkcji przycisku ⁠.

Zapisywanie funkcji Favourite przy użyciu elementów urządzenia.

1. Nacisnąć ⁠.

2. Nacisnąć przycisk pasującego pro-

gramu.

3. Nacisnąć przycisk pasującej funk-

cji dodatkowej.

4. Nacisnąć i przytrzymywać przez

ok. 3 sekund.

a Miga wybrany program i funkcja

dodatkowa.

a Miga . a Program i funkcja dodatkowa zo-

stały zapisane.

Wskazówka:W celu przywrócenia ustawionego fabrycznie programu mycia wstępnego należy użyć aplikacji HomeConnect1 lub przywrócić ustawienia fabryczne urządzenia.

Zależnie od wyposażenia urządzenia

Page 23

Funkcje dodatkowe pl

7 Funkcje dodatkowe

W tym miejscu można znaleźć przegląd funkcji dodatkowych oferujących możliwości ustawiania. W zależności od konfiguracji urządzenia dostępne są różne funkcje dodatkowe, które można znaleźć na panelu obsługowym urządzenia. Zależnie od programu można wybierać określone funkcje dodatkowe.

Symbol Funkcja dodatko-waZastosowanie

Ekstra suszenie ¡ W celu zapewnienia lepszej jakości susze-

nia temperatura płukania nabłyszczającego jest zwiększana, a faza suszenia wydłużana.

¡ Ta funkcja nadaje się szczególnie dobrze

do suszenia części wykonanych z tworzywa sztucznego.

¡ Zwiększa lekko zużycie energii i wydłuża

czas trwania programu.

Połowa załadunku ¡ Włączać przy niewielkiej ilości naczyń.

¡ Wsypać do komory zmywania nieco mniej

środka czyszczącego niż w przypadku pełnego załadunku maszyny.

¡ Skraca się czas trwania programu. ¡ Maleje zużycie wody i energii.

SpeedPerfect+ ¡ Czas trwania skraca się w zależności od

wybranego programu zmywania o 15% do 75%1.

¡ Funkcję dodatkową można uaktywnić przed

uruchomieniem programu i w każdej chwili w trakcie wykonywania programu.

Zależnie od wyposażenia urządzenia

¡ Wzrasta zużycie wody i energii.

8 Wyposażenie

W tym miejscu można znaleźć przegląd możliwego wyposażenia urządzenia i jego funkcji. Wyposażenie jest zależne od posiadanego wariantu urządzenia.

Page 24

pl Wyposażenie

8.1 Górny kosz na naczynia

Filiżanki, szklanki i mniejsze naczynia należy umieszczać w górnym koszu na naczynia.

Półka na noże Aby uzyskać miejsce na większe na-

czynia, można zmienić wysokość górnego kosza na naczynia.

Ustawianie górnego kosza na naczynia dźwigniami bocznymi

Aby umożliwić zmywanie w koszach na naczynia większych naczyń, należy ustawić wysokość górnego kosza na naczynia.

1. Wyciągnąć górny kosz na naczy-

nia.

2. Aby uniemożliwić nagłe opadnięcie

kosza na naczynia, należy przytrzymywać go z boku za górną krawędź.

3. Wcisnąć dźwignie po lewej i pra-

wej stronie zewnętrznej strony kosza na naczynia do wewnątrz.

4. Równo opuścić lub podnieść kosz

na naczynia na odpowiedni poziom.

Upewnić się, że górny kosz na naczynia znajduje się po obydwóch stronach na tej samej wysokości.

5. Zwolnić dźwignie.

a Kosz na naczynia zostaje zabloko-

wany.

6. Wsunąć kosz na naczynia.

Zależnie od wyposażenia urządzenia

Page 25

Wyposażenie pl

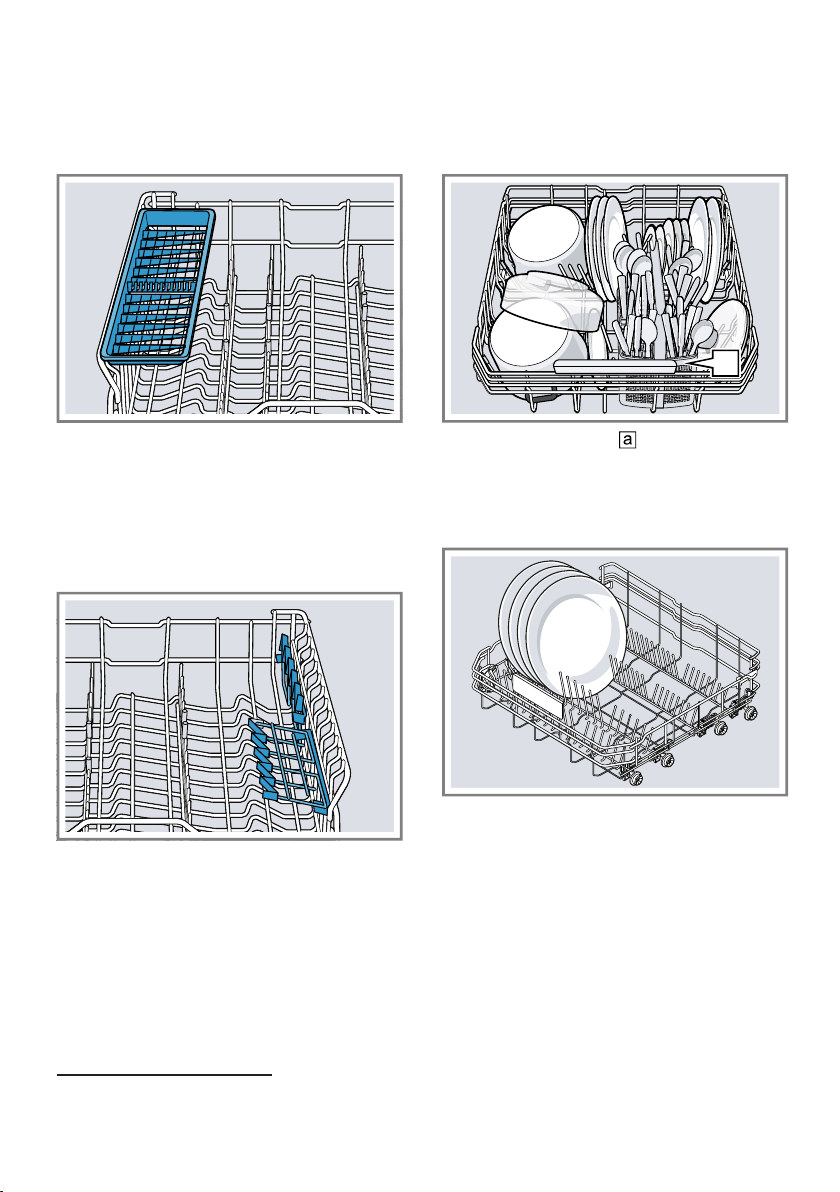

8.2 Półka nanoże

Półki należy używać do rozmieszczania noży i długich sztućców.

8.3 Półki

Półki oraz miejsca pod nią można używać do rozmieszczania małych filiżanek oraz szklanek lub dużych sztućców, takich jak np. chochle czy sztućce półmiskowe.

8.4 Dolny kosz na naczynia

Do dolnego kosza na naczynia należy wkładać garnki italerze.

Koszyk na sztućce Duże talerze ośrednicy do 31cm

wkładać w sposób pokazany na rysunku do dolnego kosza na naczynia.

Jeżeli półka nie jest potrzebna, można ją podnieść i złożyć.

Zależnie od wyposażenia urządzenia

Page 26

pl użyciem

8.5 Składane kolce

Kolców należy używać do stabilnego rozmieszczania naczyń, np. talerzy.

Aby ułatwić sobie rozmieszczenie garnków, misek czy kieliszków, kolce można jednak złożyć.

Składanie kolców

Jeżeli kolce nie są potrzebne, można je złożyć.

1. Nacisnąć dźwignię do przodu i

złożyć kolce ⁠.

2. Jeżeli kolce są znowu potrzebne,

podnieść je.

a Kolce zostają słyszalnie zabloko-

wane.

8.6 Koszyk nasztućce

Sztućce wkładać do koszyka na sztućce bez sortowania i z ostrzem skierowanym wdół.

użyciem

9 Przed pierwszym

użyciem

9.1 Pierwsze uruchomienie urządzenia

Przy pierwszym uruchomieniu urządzenia lub po przywróceniu jego ustawień fabrycznych konieczne jest dokonanie ustawień.

Wskazówka:Połączyć urządzenie z urządzeniem mobilnym. Aplikacja HomeConnect umożliwia wygodne dokonywanie ustawień.

Wymaganie:Urządzenie jest ustawione i podłączone. →Strona12

1. Napełnić zbiornik solą specjalną.

→Strona28

2. Napełnić zbiornik nabłyszczaczem.

→Strona29

Włączyć urządzenie. →Strona35

4. Ustawić zmiękczacz wody.

→Strona27

Zależnie od wyposażenia urządzenia

Page 27

Zmiękczacz wody pl

5. Ustawić ilość nabłyszczacza.

→Strona30

6. Napełnić zbiornik środkiem czysz-

czącym →Strona31.

7. Uruchomić program o najwyższej

temperaturze zmywania bez naczyń.

Ze względu na to, że w urządzeniu mogły pozostać resztki wody i inne pozostałości, przed pierwszym użyciem urządzenia zalecamy wykonanie cyklu zmywania bez naczyń.

Wskazówka:Te ustawienia i dalsze ustawienia podstawowe

10 Zmiękczacz wody

Twarda, zawierająca wapń woda pozostawia na naczyniach i w komorze zmywania resztki związków wapnia, które mogą spowodować zatkanie elementów urządzenia. W celu zapewnienia wysokiej jakości zmywania można zmiękczać używaną wodę przy użyciu zmiękczacza i soli specjalnej. W celu wykluczenia uszkodzeń urządzenia należy zawsze zmiękczać wodę, której stopień twardości przekracza 7°dH.

→Strona38 można w każdej chwili zmieniać.

10.1 Przegląd ustawień twardości wody

W tym miejscu można znaleźć przegląd możliwych ustawień twardości wody. Informacje o stopniu twardości wody można uzyskać w lokalnym przedsiębiorstwie wodociągowym lub przy użyciu specjalnego miernika specjalnym miernikiem.

Stopień twardości wody °dH

0 - 6 miękka 0 - 1,1 H00 7 - 8 miękka 1,2 - 1,4 H01 9 - 10 wartość średnia 1,5 - 1,8 H02 11 - 12 wartość średnia 1,9 - 2,1 H03 13 - 16 wartość średnia 2,2 - 2,9 H04 17 - 21 twarda 3,0 - 3,7 H05 22 - 30 twarda 3,8 - 5,4 H06 31 - 50 twarda 5,5 - 8,9 H07

Przedział twardości

mmol/l Wartość ustawie-

nia

Uwaga:Ustawić urządzenie na usta-

lony stopień twardości wody. →"Ustawianie zmiękczacza",

Strona27

Przy stopniu twardości wody równym 0 - 6°dH można zrezygnować z soli specjalnej do zmywarek i wyłączyć zmiękczacz. →"Wyłączanie zmiękczacza wody",

Strona28

10.2 Ustawianie zmiękczacza

Ustawić urządzenie na stopień twardości używanej wody.

1. Określić stopień twardości wody i

pasujące do niego ustawienie. →"Przegląd ustawień twardości

wody", Strona27

2. Nacisnąć ⁠.

Page 28

pl Zmiękczacz wody

3. Naciskać przez 3 sekun-

dy, aby otworzyć menu ustawień podstawowych.

a Wyświetlacz pokazuje Hxx. a Wyświetlacz pokazuje ⁠.

4. Nacisnąć odpowiednią ilość

razy, aż zostanie ustawiony odpowiedni stopień twardości wody.

Fabrycznie ustawiona jest wartość H04.

5. Naciskać przez 3sekun-

dy, aby zapisać ustawienia.

10.3 Sól specjalna

Używaną wodę można zmiękczać przy użyciu soli specjalnej.

Napełnianie zbiornika solą specjalną

Gdy świeci wskaźnik braku soli specjalnej, bezpośrednio przed uruchomieniem programu napełnić pojemnik na sól specjalną. Zużycie soli specjalnej jest zależne od stopnia twardości wody. Im wyższy stopień twardości wody, tym większe zużycie soli specjalnej.

UWAGA!

Środek czyszczący może uszkodzić zmiękczacz wody.

▶ Zbiornik zmiękczacza wody należy

napełniać tylko solą specjalną do

zmywarek. Sól specjalna do zmywarek może spowodować uszkodzenie komory zmywania wskutek korozji.

▶ Napełniać pojemnik na sól specjal-

ną bezpośrednio przed uruchomie-

niem programu, aby zapewnić jej

wypłukanie z komory zmywania.

1. Odkręcić i zdjąć pokrywę zbiornika

na sól specjalną.

2. Przy pierwszym uruchomieniu: na-

pełnić cały zbiornik wodą.

3. Uwaga:Stosować tylko sól spe-

cjalną do zmywarek. Nie stosować soli w tabletkach. Nie stosować soli kuchennej.

Napełnić zbiornik na sól specjalną tą solą.

Napełnić solą specjalną cały zbiornik na sól specjalną. Woda jest wypierana ze zbiornika i odpływa.

4. Założyć i zakręcić pokrywę zbiorni-

ka.

10.4 Wyłączanie zmiękczacza wody

Jeżeli świecenie wskaźnika braku soli specjalnej jest uciążliwe, np. w przypadku stosowania środka czyszczącego zawierającego substytuty soli, wskaźnik braku soli specjalnej można wyłączyć.

Uwaga

Aby wykluczyć uszkodzenie urządzenia, wskaźnik braku soli należy wyłączać tylko w następujących sytuacjach: ¡ Stopień twardości wody wynosi

maksymalnie 21°dH i używany jest środek czyszczący zawierający substytut soli. Zgodnie z informacjami producenta środki czyszczące zawierające substytuty soli można stosować bez dodatku soli specjalnej tylko do stopnia twardości wody 21°dH.

Page 29

Dozownik nabłyszczacza pl

¡ Stopień twardości wody wynosi 0 -

6°dH. Stosowanie soli specjalnej nie jest konieczne.

1. Nacisnąć ⁠.

2. Naciskać przez 3 sekun-

dy, aby otworzyć menu ustawień podstawowych.

a Wyświetlacz pokazuje Hxx. a Wyświetlacz pokazuje ⁠.

3. Nacisnąć odpowiednią ilość

razy, aż wyświetlacz pokaże H00.

4. Naciskać przez 3sekun-

dy, aby zapisać ustawienia.

a Zmiękczacz wody i wskaźnik braku

soli są wyłączone.

10.5 Regeneracja zmiękczacza wody

W celu zapewnienia bezawaryjnej pracy zmiękczacza wody urządzenie przeprowadza w regularnych odstępach czasu proces regeneracji tego systemu. Regeneracja zmiękczacza wody jest przeprowadzana we wszystkich programach przed zakończeniem głównego procesu zmywania. Wydłuża to czas wykonywania programu i zwiększa parametry zużycia mediów, np. wody i prądu.

Przegląd wartości zużycia podczas regeneracji zmiękczacza wody

W tym miejscu można znaleźć przegląd maksymalnych dodatkowych czasów wykonywania programów i maksymalnych parametrów dodatkowego zużycia mediów przez zmiękczacz wody.

Regeneracja zmiękczacza wody po x zmywaniach

Dodatkowy czas wminutach

Dodatkowe zużycie wody wlitrach

Dodatkowe zużycie prądu wkWh

Podane parametry zużycia mediów są wartościami pomiarowymi uzyskanymi w warunkach laboratoryjnych przy użyciu programu Eco50° przy ustawionym fabrycznie domyślnym stopniu twardości wody wynoszącym 13 - 16 °dH.

0,05

11 Dozownik nabłyszcza-

cza

11.1 Nabłyszczacz

Aby zapewnić optymalną jakość suszenia, należy używać nabłyszczacza. Stosować tylko nabłyszczacze przeznaczone do zmywarek domowych.

Napełnianie zbiornika nabłyszczaczem

Gdy świeci wskaźnik braku nabłyszczacza, należy uzupełnić nabłyszczacz. Stosować tylko nabłyszczacze przeznaczone do zmywarek domowych.

1. Nacisnąć wypust pokrywy zbiorni-

ka nabłyszczacza i podnieść ⁠.

Page 30

pl Dozownik nabłyszczacza

max

2. Napełnić zbiornik nabłyszczaczem

do poziomu znacznika max.

3. Jeżeli doszło do przelania nabłysz-

czacza, usunąć nabłyszczacz z komory zmywania.

Przelany nabłyszczacz może powodować tworzenie nadmiernej ilości piany w czasie zmywania.

4. Zamknąć pokrywę zbiornika na-

błyszczacza.

a Pokrywa zostaje słyszalnie zablo-

kowana.

11.2 Ustawianie ilości nabłyszczacza

Ilość płynu nabłyszczającego należy zmieniać, jeżeli na naczyniach pozostają smugi lub plamy wodne.

1. Nacisnąć ⁠.

2. Naciskać przez 3 sekun-

dy, aby otworzyć menu ustawień podstawowych.

a Wyświetlacz pokazuje Hxx. a Wyświetlacz pokazuje ⁠.

3. Nacisnąć odpowiednią

ilość razy, aż wyświetlacz pokaże ustawioną fabrycznie wartość r05.

4. Nacisnąć odpowiednią ilość

razy, aż zostanie ustawiona odpowiednia ilość nabłyszczacza.

– Niższy poziom oznacza, że w

trakcie zmywania dodawana będzie mniejsza ilość nabłyszczacza, co redukuje smugi na naczyniach.

– Wyższy poziom oznacza, że w

trakcie zmywania dodawana będzie większa ilość nabłyszczacza, co redukuje plamy wodne i zapewnia wysoką jakość suszenia.

5. Naciskać przez 3sekun-

dy, aby zapisać ustawienia.

11.3 Wyłączanie dozownika nabłyszczacza

Jeżeli świecenie wskaźnika braku nabłyszczacza jest uciążliwe, np. gdy jest używany środek czyszczący zawierający już składnik nabłyszczający, wskaźnik ten można wyłączyć.

Wskazówka:Skuteczność działania nabłyszczacza zawartego w produktach wielofunkcyjnych jest ograniczona. Lepsze rezultaty można zazwyczaj uzyskiwać przez stosowanie dodatkowego nabłyszczacza.

1. Nacisnąć ⁠.

2. Naciskać przez 3 sekun-

dy, aby otworzyć menu ustawień podstawowych.

a Wyświetlacz pokazuje Hxx. a Wyświetlacz pokazuje ⁠.

3. Nacisnąć odpowiednią

ilość razy, aż wyświetlacz pokaże ustawioną fabrycznie wartość r05.

4. Nacisnąć odpowiednią ilość

razy, aż wyświetlacz pokaże r00.

5. Naciskać przez 3sekun-

dy, aby zapisać ustawienia.

a Dozownik nabłyszczacza i wskaź-

nik braku nabłyszczacza są wyłączone.

Page 31

Środek czyszczący pl

12 Środek czyszczący

12.1 Odpowiednie środki czyszczące

Używać tylko środków czyszczących przystosowanych do zmywarek. Nadają się do tego celu zarówno środki jednoskładnikowe, jak i środki wieloskładnikowe. W celu zapewnienia optymalnej jakości zmywania i suszenia należy stosować jednoskładnikowe środki czyszczące w połączeniu z dodatkową solą specjalną →Strona28 i dodatkowym nabłyszczaczem →Strona29. Nowoczesne, wydajne środki czyszczące stosują głównie formułę enzymatyczną o niskiej zasadowości. Enzymy rozkładają skrobię i rozszczepiają białko. Do usuwania kolorowych plam, np. z herbaty czy keczupu, stosuje się najczęściej środki wybielające na bazie tlenu.

Uwaga:Przestrzegać wskazówek producenta dotyczących sposobu stosowania środka czyszczącego.

Wskazówka:Odpowiednie środki czyszczące można nabyć na naszej stronie internetowej lub w naszych punktach serwisowych →Strona55.

Tabletki

Tabletki nadają się do każdego rodzaju zmywania i nie wymagają dozowania. W przypadku skróconych programów tabletki mogą się niecałkowicie rozpuszczać i pozostawiać resztki. Może to zmniejszać jakość zmywania.

Środki czyszczące w proszku

Środki czyszczące w proszku zaleca się w przypadku skróconych programów.

Dawkę można dostosowywać do stopnia zabrudzenia.

Płynne środki czyszczące

Płynne środki czyszczące działają szybciej i są zalecane w przypadku skróconych programów nie obejmujących fazy płukania wstępnego. Wlany płynny środek czyszczący może wypływać z urządzenia mimo zamknięcia komory zmywania. Nie jest to wada i jest niegroźne pod warunkiem przestrzegania następujących wskazówek: ¡ Wybierać tylko program nie obej-

mujący płukania wstępnego.

¡ Nie ustawiać opóźnionego czasu

włączenia programu.

Dawkę można dostosowywać do stopnia zabrudzenia.

Jednoskładnikowe środki czyszczące

Jednoskładnikowe środki czyszczące to produkty, które oprócz środka czyszczącego nie zawierają żadnych innych składników, np. środka czyszczącego w proszku czy w płynie. Dawkę środków czyszczących w proszku i w płynie można indywidualnie dostosowywać do stopnia zabrudzenia naczyń. Aby uzyskać lepszy rezultat suszenia i wykluczyć uszkodzenia urządzenia, należy dodatkowo stosować sól specjalną →Strona28 i nabłyszczacz →Strona29.

Wieloskładnikowe środki czyszczące

Oprócz standardowych jednoskładnikowych środków czyszczących na rynku dostępne są produkty z dodatkowymi funkcjami. Produkty te zawierają często oprócz środka czyszczącego także składnik nabłyszczający i substytut soli (3w1), a także, w zależności od kombinacji (4w1, 5w1, ...)

Page 32

pl Środek czyszczący

także inne składniki, np. środek do ochrony szkła czy środek nabłyszczający do stali szlachetnej. Wieloskładnikowe środki czyszczące działają zgodnie z informacjami producenta z reguły tylko do stopnia twardości wody równego 21°dH. Powyżej stopnia twardości wody równego 21°dH należy dodawać sól specjalną i nabłyszczacz. W celu zapewniania najlepszej jakości zmywania i suszenia od stopnia twardości wody równego 14°dH zalecamy stosowanie soli specjalnej i nabłyszczacza. Jeśli stosowane są wieloskładnikowe środki czyszczące, przebieg programu zmywania jest automatycznie dopasowywany tak, by zapewniał najlepszą możliwą jakość zmywania i suszenia.

12.2 Nieodpowiednie środki czyszczące

Nie używać środków czyszczących, które mogą spowodować uszkodzenia lub zagrożenia dla zdrowia.

Płyny do zmywania naczyń

Płyn do zmywania naczyń może powodować nadmierne pienienie i uszkodzenia urządzenia.

Środki czyszczące zawierające chlor

Pozostałości chloru na naczyniach mogą być niebezpieczne dla zdrowia.

12.3 Wskazówki dotyczące środków czyszczących

Środki czyszczące należy stosować zgodnie z podanymi wskazówkami. ¡ Środki czyszczące posiadające

oznaczenie "bio" lub "eko" zawierają (ze względu na ochronę środowiska) z reguły mniejsze ilości sub-

stancji czynnych lub nie zawierają określonych składników. Ich skuteczność może być ograniczona.

¡ Ustawić dozownik nabłyszczacza i

zmiękczacz wody na używany jedno- lub wieloskładnikowy środek czyszczący.

¡ Zgodnie z informacjami producen-

ta wieloskładnikowe środki czyszczące można stosować bez dodatku soli specjalnej tylko do określonego stopnia twardości wody, przeważnie równego 21°dH. W celu zapewniania najlepszej jakości zmywania i suszenia od stopnia twardości wody równego 14°dH zalecamy stosowanie soli specjalnej.

¡ Aby wykluczyć sklejanie, należy

dotykać środków czyszczących dostępnych w rozpuszczalnej w wodzie otoczce tylko suchymi rękami, a środek czyszczący wsypywać tylko do całkiem suchego pojemnika na środek czyszczący.

¡ Przy stosowaniu wieloskładniko-

wych środków czyszczących programy zmywania przebiegają prawidłowo nawet, gdy świecą wskaźniki braku nabłyszczacza lub soli specjalnej.

¡ Skuteczność działania nabłyszcza-

cza zawartego w produktach wielofunkcyjnych jest ograniczona. Lepsze rezultaty można zazwyczaj uzyskiwać przez stosowanie dodatkowego nabłyszczacza.

¡ Stosować tabletki zapewniające

lepszą skuteczność suszenia.

12.4 Napełnianie środkiem czyszczącym

1. Aby otworzyć pojemnik na środek

czyszczący, należy nacisnąć zapadkę.

Page 33

Naczynia pl

15 ml

25 ml

50 ml

2. Wsypać środek czyszczący do su-

chego pojemnika na środek czyszczący.

Jeżeli stosowane są tabletki, wystarczająca jest jedna tabletka. Wkładać tabletki poprzecznie. Jeżeli używany jest środek czyszczący w proszku lub w płynie, należy się stosować do wskazówek jego producenta dotyczących dozowania środka i używać odpowiednich przegródek pojemnika na środek czyszczący. Przy normalnym zabrudzeniu wystarcza 20ml do 25ml środka czyszczącego. W przypadku słabiej zabrudzonych naczyń wystarcza nieco mniejsza niż podana ilość środka czyszczącego.

3. Zamknąć pokrywę pojemnika na

środek czyszczący.

a Pokrywa zostaje słyszalnie zablo-

kowana.

a Pojemnik na środek czyszczący

otwiera się automatycznie w odpowiednim momencie zależnie od programu. Środek czyszczący w proszku lub w płynie jest rozprowadzany w komorze zmywania i rozpuszczany. Tabletki wpadają do pojemnika na tabletki i rozpuszczając się dozują środek czyszczący. Nie wkładać żadnych przedmiotów do pojemnika na tabletki, aby nie zakłócać ich równomiernego rozpuszczania.

Wskazówka:Jeżeli używany jest środek czyszczący w proszku i ma zostać wybrany program obejmujące zmywanie wstępne, można dodatkowo nasypać niewielką ilość proszku na wewnętrzną powierzchnię drzwiczek urządzenia.

13 Naczynia

W zmywarce należy zmywać wyłącznie przystosowane do tego naczynia.

Uwaga:Ozdoby na szkle i przedmioty zaluminium lub srebra mogą wskutek zmywania tracić lub zmieniać kolor. Wrażliwe rodzaje szkła mogą po kilku zmywaniach mętnieć.

Page 34

pl Naczynia

13.1 Uszkodzenia szkła i naczyń

Należy myć wyłącznie szkło i naczynia, które są oznaczone przez producenta jako przystosowane do mycia w zmywarkach. Unikać uszkodzeń szkła i naczyń.

Przyczyna Zalecenie

Wymienione niżej naczynia nie nadają się do zmywania w zmywarkach: ¡ Sztućce i na-

czynia z drewna

¡ Szkło dekora-

cyjne, naczynia artystyczne iantyczne

¡ Przedmioty z

tworzywa sztucznego nieodpornego na wysokie temperatury

¡ Naczynia z

miedzi i cyny

¡ Naczynia za-

nieczyszczone popiołem, woskiem, smarem czy farbą

¡ Bardzo małe

naczynia

Skład chemiczny środka czyszczącego powoduje szkody.

Należy myć wyłącznie naczynia, które są oznaczone przez producenta jako przystosowane do mycia w zmywarkach.

Stosować środek czyszczący oznakowany przez producenta jako nieszkodliwy dla naczyń.

Przyczyna Zalecenie

W zmywarkach do naczyń nie należy stosować żrących, silnie zasadowych albo kwasowych środków czyszczących, szczególnie w ramach zastosowań gospodarczych lub przemysłowych, w połączeniu z aluminium.

Temperatura wody programu jest za wysoka.

Podczas stosowania żrących, silnie zasadowych albo silnie kwasowych środków czyszczących, szczególnie w ramach zastosowań gospodarczych lub przemysłowych, w zmywarce nie należy umieszczać części wykonanych z aluminium

Wybrać program o niższej temperaturze. Szkło i sztućce należy wyjmować z urządzenia jak najszybciej po zakończeniu programu.

13.2 Wkładanie naczyń

W celu uzyskania optymalnej jakości zmywania i wykluczenia uszkodzeń naczyń oraz urządzenia należy prawidłowo rozmieszczać przedmioty w zmywarce.

Wskazówki

¡ Korzystanie ze zmywarki zamiast

ręcznego zmywania zapewnia oszczędność energii i wody.

¡ Na naszej stronie można znaleźć

przykłady skutecznego rozmieszczania przedmiotów w zmywarce.

¡ W celu zapewnienia oszczędności

energii i wody należy w miarę możliwości napełniać urządzenie maksymalną podaną ilością nakryć

Page 35

obsługi pl

normowanych (standardowy wsad naczyń i sztućców). →"Dane techniczne", Strona57

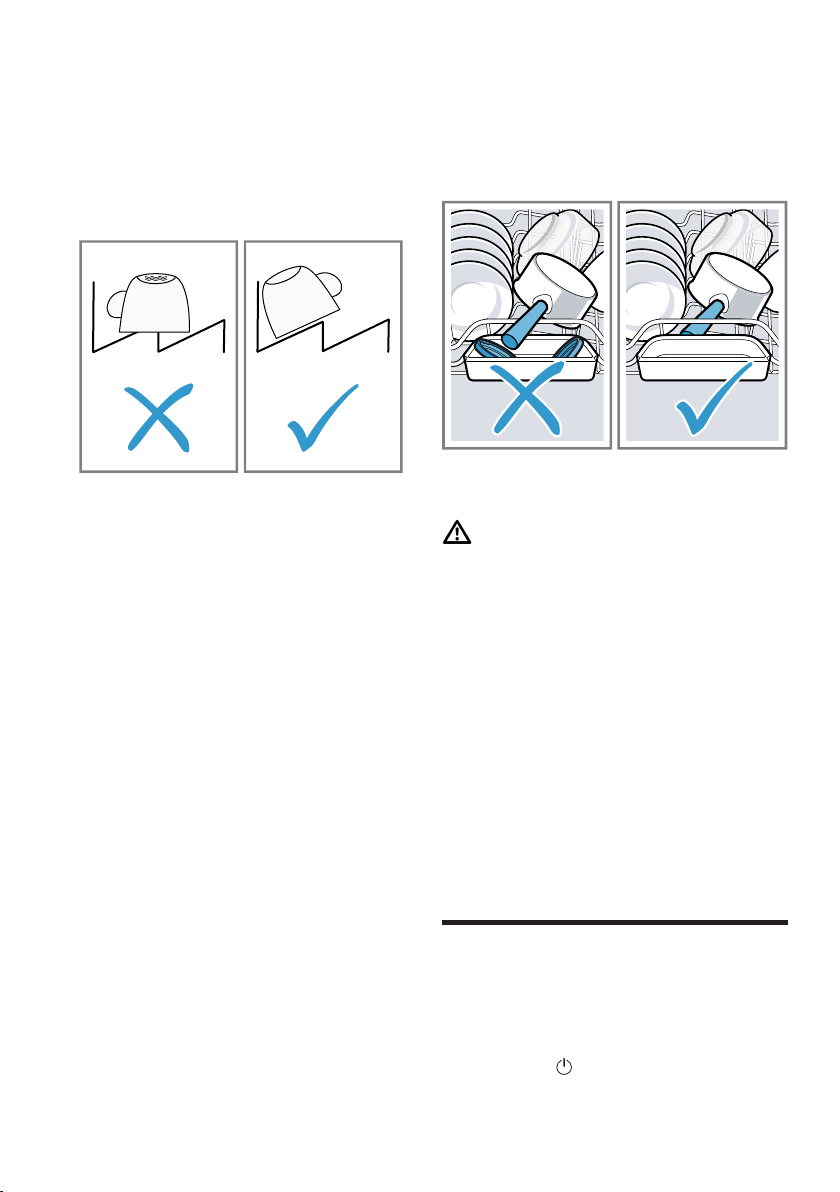

¡ Aby polepszyć jakość zmywania i

suszenia, należy ustawiać przedmioty wypukłe lub wklęsłe ukośnie, aby mogła po nich spływać woda.

1. Usuwać z naczyń grubsze resztki

potraw. Przed umieszczeniem w zmywarce

nie płukać naczyń pod bieżącą wodą, aby zapewnić oszczędność zasobów.

2. Przy wkładaniu naczyń należy

uwzględnić następujące wskazówki:

– Silnie zbrudzone naczynia, np.

garnki, należy wkładać do dolnego kosza na naczynia. Uzyskany wynik zmywania jest lepszy ze względu na silny strumień wody.

– W celu wykluczenia uszkodzeń

naczyń należy je ustawiać stabilnie.

– W celu wykluczenia zranień

sztućce układać zczubkami i ostrzami skierowanymi wdół.

– Naczynia rozmieszczać z otwo-

rami skierowanymi w dół, aby nie gromadziła się w nich woda.

– Nie blokować ramion spryskują-

cych, muszą się one swobodnie obracać.

– Nie wkładać małych części do

pojemnika na tabletki i nie przykrywać go naczyniami, aby nie blokować pokrywy komory zmywania.

13.3 Wyjmowanie naczyń

OSTRZEŻENIE

Ryzyko odniesienia obrażeń!

Gorące naczynia mogą powodować oparzenia skóry. Gorące naczynia są wrażliwe na uderzenia, mogą się stłuc i spowodować zranienie.

▶ Po zakończeniu programu pocze-

kać, aż urządzenie ostygnie.

1. Aby wykluczyć spadanie na naczy-

nia kropel wody, wyjmować je od dołu doi góry.

2. Sprawdzić komorę zmywania i ak-

cesoria pod kątem zanieczyszczeń i w razie potrzeby wyczyścić. →"Czyszczenie ipielęgnacja",

Strona43

obsługi

14 Podstawowy sposób

obsługi

14.1 Włączanie urządzenia

▶ Nacisnąć ⁠.

Page 36

pl obsługi

Jako program domyślny ustawiony jest program Eco50°. Program Eco50° jest programem minimalnie obciążającym środowisko, świetnie przystosowanym do mycia normalnie zabrudzonych naczyń. Jest to program najwydajniejszy z punktu widzenia połączonego zużycia energii i wody dla tego typu naczyń, zgodny z rozporządzeniem UE w sprawie wymogów dotyczących ekoprojektu. Jeżeli urządzenie nie będzie obsługiwane przez 10minut, wyłączy się automatycznie.

14.2 Ustawianie programu

Aby dostosować cykl zmywania do stopnia zabrudzenia naczyń, należy ustawić odpowiednio dobrany program.

▶ Nacisnąć przycisk pasującego pro-

gramu.

a Program jest ustawiony, miga przy-

cisk programu.

a Na wyświetlaczu widać pozostają-

cy czas trwania programu.

14.3 Ustawianie funkcji dodatkowej

W celu uzupełnienia wybranego programu zmywania można wybierać funkcje dodatkowe.

Uwaga:Dostępne funkcje dodatkowe są zależne od wybranego programu.

▶ Nacisnąć przycisk pasującej funk-

cji dodatkowej. →"Funkcje dodatkowe", Strona23

a Funkcja dodatkowa jest ustawiona

i miga przycisk funkcji dodatkowej.

14.4 Ustawianie czasu włączenia

Włączenie programu można opóźnić omaksymalnie 24godziny.

1. Nacisnąć ⁠.

a Na wyświetlaczu pojawia

się"h:01".

2. Przyciskiem ustawić żądany

czas włączenia programu.

3. Nacisnąć ⁠.

a Wybrany czas włączenia jest ak-

tywny.

Wskazówka:W celu anulowania ustawionego czasu włączenia nacisnąć przycisk odpowiednią ilość razy, aż na wyświetlaczu pojawi się"h:00".

14.5 Włączanie programu

▶ Nacisnąć .

a Program jest zakończony, gdy wy-

świetlacz pokazuje "0h:00m".

Uwagi

¡ Nie używać pojemnika na tabletkę

jako uchwytu dla kosza górnego przy ewentualnym wkładaniu dodatkowych naczyń w trakcie programu zmywania. Grozi to kontaktem z rozpuszczoną częściowo tabletką.

¡ Bieżący program można zmienić

tylko przez jego przerwanie. →"Anulowanie programu",

Strona37

¡ Aby zapewnić oszczędność ener-

gii, zmywarka wyłącza się automatycznie wciągu 1minuty po zakończeniu programu. Jeżeli drzwiczki zostaną otwarte od razu po zakończeniu programu, urządzenie wyłączy się automatycznie po 4sekundach.

Page 37

obsługi pl

14.6 Aktywacja blokady przycisków

Blokada przycisków uniemożliwia wyłączenie lub przypadkową obsługę pracującego urządzenia.

▶ Naciskać przez ok. 3 sekund.

a Blokada przycisków jest aktywna i

zostanie wyłączona automatycznie po zakończeniu programu.

a Gdy urządzenie jest obsługiwane,

na wyświetlaczu miga ⁠.

a W przypadku braku zasilania blo-

kada przycisków pozostaje aktywna.

14.7 Dezaktywacja blokady przycisków

▶ Naciskać przez ok. 3 sekund.

14.8 Przerywanie programu

Uwaga:Jeżeli zostały otwarte

drzwiczki nagrzanego już urządzenia, należy najpierw na kilka minut lekko przymknąć drzwiczki, adopiero potem zamknąć je całkowicie. Wyklucza to powstanie ciśnienia we wnętrzu urządzenia i przypadkowe otwarcie drzwiczek.

1. Nacisnąć ⁠.

a Program zostaje zapisany, urzą-

dzenie wyłącza się.

2. Aby kontynuować program, naci-

snąć ⁠.

a Po zgaśnięciu wskaźników wyświe-

tlacz pokazuje "0h:01m" i zostaje odpompowana pozostała w urządzeniu woda.

a Program zostaje przerwany i za-

kończony po upływie ok. 1minuty.

14.10 Wyłączanie urządzenia

1. Przestrzegać zasad bezpieczeń-

stwa użytkowania →Strona11.

2. Nacisnąć .

Wskazówka:Naciśnięcie w czasie

zmywania powoduje przerwanie bieżącego programu. Po włączeniu urządzenia program będzie automatycznie kontynuowany.

14.9 Anulowanie programu

Aby zakończyć program wcześniej lub zmienić rozpoczęty już program, należy przerwać program.

▶ Naciskać przez ok.

4sekund.

a Świecą wszystkie wskaźniki.

Page 38

pl Ustawienia podstawowe

15 Ustawienia podstawowe

Ustawienia podstawowe urządzenia można dostosować do indywidualnych potrzeb.

15.1 Przegląd ustawień podstawowych

Ustawienia podstawowe są zależne od wyposażenia posiadanego urządzenia.

Ustawienie podstawowe

Tekst na wyświetla-

Wybór Opis

czu

Twardość wody H04

H00 - H07 Ustawić zmiękczacz na aktu-

alną twardość wody. →"Ustawianie zmiękczacza",

Strona27

Na poziomie H00 zmiękczacz jest wyłączony.

Dozowanie nabłyszczacza

r05 

r00 - r06 Ustawić ilość nabłyszczacza.

Ustawienie poziomu r00 wyłącza dozownik nabłyszczacza.

Suszenie intensywne

d00

d00 - d01 Płukanie nabłyszczające ma

miejsce wpodwyższonej temperaturze, co poprawia jakość suszenia. Może to nieznacznie wydłużyć czas trwania programu.

Uwaga:Funkcja ta nie jest przystosowana do delikatnych naczyń.

Włączanie "d01" i wyłączanie "d00" funkcji intensywnego suszenia.

Ustawienie fabryczne (może być różne zależnie od typu urządzenia)

Page 39

Ustawienia podstawowe pl

Ustawienie podstawowe

Tekst na wyświetla-

Wybór Opis

czu

Ciepła woda A00

A00 - A01 Ustawianie przyłącza zimnej

wody lub przyłącza ciepłej wody. Ustawienie urządzenia na ciepłą wodę zaleca się tylko, gdy ciepła woda pochodzi ze zoptymalizowanego energetycznie podgrzewacza wody oraz odpowiedniej instalacji, np. instalacji fotowoltaicznej z przewodem cyrkulacyjnym. Temperatura wody powinna wynosić co najmniej 40°C i maksymalnie 60°C. Włączanie "A01" lub wyłączanie "A00" ciepłej wody.

Wi-Fi Cn0 Cn0 - Cn1 Włączanie i wyłączanie bez-

przewodowego połączenia sieciowego. Poziom "Cn0" wyłącza bezprzewodowe połączenie z siecią. To ustawienie podstawowe jest dostępne dopiero po połączeniu urządzenia z aplikacją HomeConnect. →"HomeConnect ",

Strona41

Ustawienie fabryczne (może być różne zależnie od typu urządzenia)

Page 40

pl Ustawienia podstawowe

Ustawienie podstawowe

Tekst na wyświetla-

Wybór Opis

czu

Remote Start rc1 rc0 - rc2 Aktywacja lub dezaktywacja

funkcji →"Remote Start ", Strona42. Możliwe są następujące ustawienia: ¡ Przy ustawieniu "rc0" funk-

cja jest permanentnie wyłączona.

¡ Przy ustawieniu "rc1" funk-

cję można aktywować przyciskiem . →"Aktywacja Remote

Start ", Strona42

¡ Przy ustawieniu "rc2" funk-

cja jest permanentnie włączona.

To ustawienie podstawowe jest dostępne dopiero po połączeniu urządzenia z aplikacją HomeConnect. →"HomeConnect ",

Strona41

Ustawienie fabryczne

rE Start przyci-

skiem YES Potwierdzić przyciskiem

Przywracanie ustawień fabrycznych. Muszą już być dokonane ustawienia konieczne przy pierwszym uruchomieniu urządzenia.

Ustawienie fabryczne (może być różne zależnie od typu urządzenia)

15.2 Zmiana ustawień podstawowych

Wskazówka:Połączyć urządzenie z

urządzeniem mobilnym. Aplikacja HomeConnect umożliwia wygodne dokonywanie ustawień.

1. Nacisnąć ⁠.

2. Naciskać przez 3 sekun-

dy, aby otworzyć menu ustawień podstawowych.

a Wyświetlacz pokazuje Hxx.

a Wyświetlacz pokazuje ⁠.

3. Nacisnąć odpowiednią

ilość razy, aż wyświetlacz pokaże żądane ustawienie.

4. Nacisnąć odpowiednią ilość

razy, aż wyświetlacz pokaże odpowiednią wartość.

Możliwa jest zmiana różnych ustawień.

5. Naciskać przez 3sekun-

dy, aby zapisać ustawienia.

Page 41

HomeConnect pl

HomeConnect

16 HomeConnect

HomeConnect

To urządzenie może się łączyć z siecią. Połączyć urządzenie z urządzeniem mobilnym, aby umożliwić sobie obsługiwanie jego funkcji przy użyciu aplikacji HomeConnect, dostosowywanie jego ustawień podstawowych i monitorowanie jego aktualnego stanu. Usługi HomeConnect nie są dostępne we wszystkich krajach. Dostępność funkcji HomeConnect jest uzależniona od dostępności usług HomeConnect w kraju użytkownika. Informacje na ten temat można znaleźć na:www.home-connect.com. Warunkiem korzystania z funkcji HomeConnect jest skonfigurowanie połączenia z siecią domową (Wi-Fi1) i aplikacją HomeConnect.

Aplikacja HomeConnect prowadzi użytkownika przez cały proces rejestracji. W celu dokonania ustawień należy postępować zgodnie ze wskazówkami generowanymi przez aplikację HomeConnect.

Wskazówki

¡ Zastosować się do dołączonych

dokumentów dotyczących funkcji HomeConnect.

¡ Należy się też stosować do wska-

zówek wyświetlanych w aplikacjiHomeConnect.

Uwaga:Należy przestrzegać zasad bezpieczeństwa zawartych w niniejszej instrukcji obsługi i upewnić się, że będą one przestrzegane także w przypadku zdalnego sterowania urzą-

dzeniem za pośrednictwem aplikacji HomeConnect. →"Bezpieczeństwo", Strona4

16.1 Szybkie uruchamianie funkcji HomeConnect

Umożliwia szybkie i proste połączenie urządzenia z urządzeniem mobilnym.

Konfiguracja aplikacji HomeConnect

1. Zainstalować aplikację HomeCon-

nect na mobilnym urządzeniu końcowym.

2. Uruchomić aplikację HomeCon-

nect i skonfigurować dostęp do HomeConnect.

Aplikacja HomeConnect prowadzi użytkownika przez cały proces rejestracji.

Konfiguracja HomeConnect

Wymagania

¡ Aplikacja HomeConnect jest skon-

figurowana na mobilnym urządzeniu końcowym.

¡ W miejscu ustawienia urządzenie

znajduje się w zasięgu domowej sieci WLAN (Wi-Fi).

¡ Drzwiczki urządzenia są zamknięte.

Wi-Fi jest zarejestrowanym znakiem towarowym firmy Wi-Fi Alliance.

Apple App Store i logo Apple App Store są znakami towarowymi firmy Apple Inc. Google Play oraz logo Google Play są znakami towarowymi firmy Google LLC.

Page 42

pl HomeConnect

1. Otworzyć aplikację HomeConnect

i zeskanować następujący kod QR.

2. Postępować zgodnie ze wskazów-

kami wyświetlanymi przez aplikację

HomeConnect.

16.2 Remote Start

Za pośrednictwem aplikacji HomeConnect można korzystać z następujących funkcji urządzenia przy użyciu urządzenia mobilnego.

Wskazówka:Jeżeli w ramach ustawień podstawowych →Strona40 tej funkcji została wybrana opcja "rc2", funkcja zdalnego włączania jest ciągle aktywna i możliwe jest w każdej chwili włączanie urządzenia przy użyciu urządzenia mobilnego.

Aktywacja Remote Start

Jeżeli w ramach ustawień podstawowych tej funkcji została ustawiona opcja "rc1", należy aktywować tę funkcję przy użyciu elementów urządzenia.

Wymagania

¡ Urządzenie jest połączone z domo-

wą siecią Wi-Fi. ¡ Urządzenie jest połączone z aplika-

cją HomeConnect. ¡ W ramach ustawień podstawowych

→Strona40 tej funkcji została

ustawiona opcja "rc1". ¡ Jest wybrany program.

▶ Nacisnąć ⁠.

Otwarcie drzwiczek urządzenia powoduje automatyczną dezaktywację tej funkcji.

a Świeci przycisk ⁠.

Wskazówka:W celu dezaktywacji tej funkcji nacisnąć ⁠.

16.3 Ochrona danych

Należy się zapoznać z informacjami dotyczącymi ochrony danych. Podczas pierwszego łączenia urządzenia z posiadającą dostęp do Internetu siecią domową urządzenie przesyła do serwera HomeConnect następujące kategorie danych (pierwsza rejestracja): ¡ Jednoznaczny identyfikator urzą-

dzenia (złożony zkluczy urządzenia iadresu MAC zintegrowanego modułu telekomunikacyjnego Wi-Fi).

¡ Certyfikat bezpieczeństwa modułu

telekomunikacyjnego Wi-Fi (wcelu informatycznego zabezpieczenia połączenia).

¡ Aktualna wersja oprogramowania

oraz wersja osprzętu urządzenia AGD.

¡ Status ewentualnego przeprowa-

dzonego wcześniej przywrócenia ustawień fabrycznych.

Pierwsza rejestracja wstępnie konfiguruje funkcje HomeConnect i jest wymagana dopiero, gdy użytkownik zamierza po raz pierwszy skorzystać z funkcji HomeConnect.

Uwaga:Należy pamiętać, że funkcje HomeConnect są dostępne tylko w połączeniu z aplikacją HomeConnect. Informacje dotyczące ochrony danych osobowych można wyświetlać w aplikacji HomeConnect.

Page 43

Czyszczenie ipielęgnacja pl

17 Czyszczenie ipielę-

gnacja

Aby urządzenie długo zachowało sprawność, należy je starannie czyścić i pielęgnować.

17.1 Czyszczenie komory

zmywania

OSTRZEŻENIE

Ryzyko uszczerbku na zdrowiu!

Używanie środków czyszczących zawierających chlor może spowodować szkody na zdrowiu.

▶ Nigdy nie używać środków czysz-

czących zawierających chlor.

1. Usunąć większe zanieczyszczenia

we wnętrzu wilgotną ściereczką.

2. Napełnić pojemnik na środek

czyszczący środkiem czyszczą-

cym.

3. Wybrać program o najwyższej tem-

peraturze.

4. Włączyć program bez naczyń.

→Strona36

17.2 Środki czyszczące

Do czyszczenia urządzenia używać tylko przystosowanych do tego celu środków czyszczących. →"Bezpieczne użytkowanie",

Strona11

17.3 Przydatne wskazówki dotyczące pielęgnacji urządzenia

Stosowanie się do wskazówek dotyczących pielęgnacji urządzenia zapewni jego długie sprawne działanie.

Czynność Zaleta

Wycierać regularnie uszczelki drzwiczek, front zmywarki ipanel obsługowy wilgotną ściereczką z płynem do zmywania naczyń.

Jeżeli urządzenie nie będzie przez dłuższy czas używane, pozostawić drzwiczki lekko uchylone.

Części urządzenia pozostają czyste i higieniczne.

Eliminuje to nieprzyjemne zapachy.

17.4 Czyszczenie zmywarki

Osady, np. wpostaci resztek potraw ikamienia, mogą powodować zakłócenia pracy urządzenia. Aby uniknąć zakłóceń i wyeliminować nieprzyjemne zapachy, zalecamy regularne czyszczenie urządzenia. Czyszczenie zmywarki to najlepszy program do czyszczenia urządzenia przy użyciu środków do pielęgnacji i czyszczenia zmywarek do naczyń.

Wskazówka:Nasz przetestowany i zaaprobowany środek do pielęgnacji i czyszczenia zmywarek do naczyń można nabyć w Internecie na stronie https://www.bosch-home.com/store albo za pośrednictwem serwisu.

Czyszczenie zmywarki to program służący do usuwania różnych osadów w trakcie jednego cyklu zmywania. Mycie odbywa się w dwóch fazach:

Page 44

pl Czyszczenie ipielęgnacja

Faza Usuwane zanie-

Środek czyszczący Pozycja

czyszczenia

1 Tłuszcz i kamień Płynny środek do pie-

lęgnacji zmywarek albo odkamieniacz do zmywarek w proszku.

2 Resztki potraw i

osady

Aby zapewnić optymalny efekt czyszczenia, program dozuje środki czyszczące oddzielnie w odpowiedniej fazie czyszczenia. Wymaga to rozmieszczenia środków czyszczących w odpowiednich pozycjach. Jeżeli na panelu obsługowym świeci wskaźnik Czyszczenie zmywarki lub na wyświetlaczu zostanie wyświetlony odpowiednie monit, należy wykonać bez naczyń program Czyszczenie zmywarki. Wskaźnik gaśnie po wykonaniu programu Czyszczenie zmywarki. Jeżeli posiadane urządzenie nie dysponuje funkcją przypominania, zalecamy przeprowadzanie pielęgnacji zmywarki co 2miesiące.

Wykonać programCzyszczenie zmywarki

Uwagi

¡ Wykonać program Czyszczenie

zmywarki bez naczyń.

¡ Używać wyłącznie specjalnych

środków do pielęgnacji i czyszczenia zmywarek.

¡ Uważać, by w komorze zmywania

urządzenia nie znalazły się żadne aluminiowe przedmioty, np. filtry tłuszczu okapów kuchennych czy aluminiowe garnki.

Środek do czyszczenia zmywarek

¡ W celu zapewnienia optymalnego

efektu czyszczenia należy zwrócić uwagę na prawidłowe rozmieszczenie środków czyszczących.

¡ Postępować zgodnie zzasadami

bezpieczeństwa podanymi na opakowaniach środków do pielęgnacji i czyszczenia zmywarek.

1. Usunąć większe zanieczyszczenia

we wnętrzu wilgotną ściereczką.

2. Wyczyścić filtry.

3. Umieścić środek do pielęgnacji

zmywarek we wnętrzu urządzenia. Używać wyłącznie specjalnych

środków do pielęgnacji zmywarek do naczyń.

4. Całkowicie napełnić środkiem

czyszczącym do zmywarek komorę na środek czyszczący.

Nie wsypywać żadnego dodatkowego środka czyszczącego do wnętrza urządzenia.

5. Nacisnąć ⁠.

6. Nacisnąć ⁠.

a Wykonywana jest funkcja Czysz-

czenie zmywarki.

a Po zakończeniu programu urządze-

nia gaśnie wskaźnik Czyszczenie zmywarki.

¡ Jeżeli program Czyszczenie zmy-

warki nie został wykonany po 3zmywaniach, wskaźnik Czyszczenie zmywarki znika samoczynnie.

Wnętrze urządzenia, np. butelka zawieszona w koszu na sztućce albo proszek wsypany do wnętrza.

Pojemnik naśrodek czyszczący

Page 45

Czyszczenie ipielęgnacja pl

17.5 System filtrujący

System filtrujący filtruje z obiegu zmywarki większe zanieczyszczenia.

mikrofiltra Filtr drobny Filtr zgrubny

Czyszczenie filtrów

Zanieczyszczenia pochodzące z wody użytej do zmywania mogą zatykać filtry.

1. Po każdym zmywaniu należy kon-

trolować filtry pod kątem odfiltrowanych resztek.

2. Obrócić filtr zgrubny w kierunku

przeciwnym do kierunku ruchu wskazówek zegara i wyjąć system filtrujący ⁠.

‒ Uważać, by do komory pompy

nie wpadły żadne ciała obce.

3. Zdjąć mikrofiltr pociągając go w

dół.

4. Ścisnąć zatrzaski i wyjąć do gó-

ry filtr zgrubny ⁠.

5. Umyć filtry pod bieżącą wodą.

Starannie wyczyścić krawędź pomiędzy filtrem zgrubnym i filtrem drobnym.

6. Zmontować system filtrujący.

Zwrócić uwagę, czy zostały zablokowane zaczepy filtra zgrubnego.

Page 46

pl Czyszczenie ipielęgnacja

7. Włożyć system filtrujący do urzą-

dzenia i obrócić filtr zgrubny w kierunku ruchu wskazówek zegara.

‒ Uważać, by strzałki znalazły się

naprzeciwko siebie.

17.6 Czyszczenie ramion spryskujących

Kamień izanieczyszczenia pochodzące zwody dozmywania mogą zablokować dysze iłożyska ramion spryskujących. Ramiona spryskujące należy czyścić regularnie.

1. Odkręcić górne ramię spryskujące

zdjąć je do dołu ⁠.

2. Wyciągnąć dolne ramię spryskują-

ce do góry.

3. Pod bieżącą wodą sprawdzić dy-

sze wylotowe ramion spryskujących pod kątem niedrożności, w razie potrzeby usunąć ciała obce.

4. Założyć dolne ramię spryskujące.

a Ramię spryskujące zostaje słyszal-

nie zablokowane.

5. Założyć i przykręcić górne ramię

spryskujące.

Page 47

Usuwanie usterek pl

18 Usuwanie usterek

Mniejsze usterki urządzenia można usuwać samodzielnie. Przed skontaktowaniem się z serwisem należy się zapoznać się z informacjami na temat samodzielnego usuwania usterek. Pozwoli to uniknąć niepotrzebnych kosztów.

Wskazówka:Dalsze informacje i objaśnienia dotyczące usuwania zakłóceń można znaleźć online po zeskanowaniu kodu QR w spisie treści lun na naszej stronie internetowej www.bosch-home.com.

OSTRZEŻENIE

Ryzyko porażenia prądem!

Nieprawidłowo przeprowadzane naprawy stanowią poważne zagrożenie.

▶ Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowa-

ny personel.

▶ Do naprawy urządzenia należy używać wyłącznie oryginalnych części za-

miennych.

▶ W przypadku uszkodzenia przewodu zasilającego tego urządzenia należy go

wymienić na specjalny przewód przyłączeniowy dostępny u producenta lub w jego serwisie.

Usterka Przyczyna i rozwiązywanie problemów

Świecą na zmianę wskazania E:30-00.

Świecą na zmianę wskazania E:31-00.

Świecą na zmianę wskazania E:32-00 lub świeci wskaźnik dopływu wody.

Aktywny system ochrony wody.

1. Zamknąć zawór wody.

Wezwać serwis →Strona55.

Aktywny system ochrony wody.

1. Zamknąć zawór wody.

Wezwać serwis →Strona55.

Wąż dopływowy wody jest załamany.

▶ Ułożyć wąż dopływowy wody bez załamań.

Zakręcony zawór wody.

▶ Otworzyć zawór wody.

Zawór wody jest zakleszczony lub pokryty kamieniem.

▶ Otworzyć zawór wody.

Natężenie przepływu wody przy otwartym dopływie musi wynosić przynajmniej 10 l/min.

Zatkane sita w króćcu węża dopływowego lub węża funkcji AquaStop.

1. Wyłączyć urządzenie.

2. Odłączyć wtyczkę urządzenia od gniazda sieciowe-

go.

3. Zakręcić zawór wody.

4. Odkręcić króciec przyłącza wody.

Page 48

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

Świecą na zmianę

5. Wyjąć filtr zwęża dopływowego wody

wskazania E:32-00 lub świeci wskaźnik dopływu wody.

6. Wyczyścić filtr.

7. Włożyć filtr do węża dopływowego wody.

8. Przykręcić króciec przyłącza wody.

9. Sprawdzić szczelność przyłącza wody.

10.Zapewnić zasilanie prądem.

11.Włączyć urządzenie.

Świecą na zmianę wskazania E:34-00.

Świecą na zmianę wskazania E:61-02.

Do urządzenia ciągle napływa woda.

1. Zamknąć zawór wody.

Wezwać serwis →Strona55.

Nie jest to błąd urządzenia. Pompa odpływowa jest zablokowana lub osłona pompy odpływowej jest poluzowana.

1. Wyczyścić pompę odpływową.

→"Wyczyścić pompę odpływową", Strona53

2. Prawidłowo zablokować osłonę pompy odpływowej.

→"Wyczyścić pompę odpływową", Strona53

Page 49

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

Świecą na zmianę wskazania E:61-03. Woda nie jest odpompowywana.

Nie jest to błąd urządzenia. Złącze syfonu jest jeszcze zamknięte, albo wąż odpływowy jest załamany lub zatkany.

1. Sprawdzić złącze syfonu, w razie potrzeby otworzyć.

2. Ułożyć wąż odpływowy bez załamań.

3. Usunąć resztki.

Nie jest to błąd urządzenia. Pompa odpływowa jest zablokowana lub osłona pompy odpływowej jest poluzowana.

1. Wyczyścić pompę odpływową.

→"Wyczyścić pompę odpływową", Strona53

2. Prawidłowo zablokować osłonę pompy odpływowej.

→"Wyczyścić pompę odpływową", Strona53

Świecą na zmianę wskazania E:92-40.

Filtry są zanieczyszczone lub zatkane.

▶ Wyczyścić filtry.

→"Czyszczenie filtrów", Strona45

Page 50

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

Świecą lub migają wszystkie diody LED.

System elektroniczny rozpoznał błąd.

1. Naciskać przyciski włącznika-wyłącznika przez

mniej więcej 4sekundy. Urządzenie zostanie zresetowane i ponownie uru-

chomione.

2. Jeżeli problem wystąpił ponownie:

‒ Wyłączyć urządzenie. ‒ Odłączyć wtyczkę sieciową od gniazda lub wyłą-

czyć bezpiecznik w skrzynce bezpiecznikowej.

‒ Odczekać co najmniej 2minuty. ‒ Włączyć bezpiecznik w skrzynce bezpiecznikowej

lub podłączyć wtyczkę sieciową do gniazda.

‒ Włączyć urządzenie.

3. Jeżeli problem wystąpił ponownie:

‒ Skontaktować się z serwisem.

→"Serwis", Strona55

Resztki potraw na naczyniach.

Naczynia są ułożone za blisko siebie lub przepełniony kosz.

1. Rozmieścić naczynia tak, by było między nimi dość

wolnego miejsca. Strumienie wody muszą docierać do powierzchni

naczyń.

2. Unikać kontaktu między mytymi przedmiotami.

Ruch obrotowy dolnego ramienia spryskującego jest zablokowany.

▶ Rozmieścić naczynia w sposób niezakłócający ru-

chu obrotowego ramienia spryskującego.

Dysze ramion spryskujących są zatkane.

▶

Wyczyścić ramiona spryskujące →Strona46.

Filtry są zanieczyszczone.

▶ Wyczyścić filtry.

→"Czyszczenie filtrów", Strona45

Page 51

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

Resztki potraw na naczyniach.

Filtry są osadzone filtry i/lub nie są poprawnie zablokowane.

1. Prawidłowo włożyć filtry.

→"System filtrujący", Strona45

2. Zablokować filtry.

Wybrano za słaby program zmywania.

▶ Wybrać intensywniejszy program zmywania.

→"Programy", Strona20

Naczynia zostały zbyt dokładnie oczyszczone. System czujnikowy wybrał mniej intensywny. Trudne zabrudzenia nie dają się częściowo usunąć.

▶ Usuwać z naczyń tylko większe resztki potraw, nie

płukać naczyń przed włożeniem do zmywarki.

Wysokie, wąskie szkła nie są dostatecznie wypłukiwane w rogach zmywarki.

▶ Nie układać wysokich, wąskich naczyń zbyt ukośnie

inie ustawiać ich wnarożnikach zmywarki.

Górny kosz na naczynia nie jest ustawiony na tej samej wysokości po lewej i prawej stronie.

▶ Ustawić górny kosz na naczynia na tej samej wyso-

kości po lewej i prawej stronie. →"Górny kosz na naczynia", Strona24

Możliwe do usunięcia smugi na szkle, szkle metalizowanym isztućcach.

Za duża ilość nabłyszczacza.

▶ Ustawić dozownik nabłyszczacza na niższy poziom.

→"Ustawianie ilości nabłyszczacza", Strona30

Brak nabłyszczacza.

▶ Uzupełnić nabłyszczacz.

→"Napełnianie zbiornika nabłyszczaczem", Strona29

Resztki środka czyszczącego wfazie płukania nabłyszczającego. Pokrywa zbiornika na środek czyszczący były zablokowana przez naczynia i nie otworzyła się całkowicie.

Page 52

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

Możliwe do usunięcia smugi na szkle, szkle metalizowanym isztućcach.

1. Rozmieszczać naczynia w górnym koszu na naczy-

nia tak, by pojemnik na tabletki nie był blokowany przez naczynia. →"Wkładanie naczyń", Strona34

Naczynia blokują pokrywę zbiornika na środek czyszczący.

2. Nie umieszczać naczyń ani odświeżaczy do zmywa-

rek w pojemniku na tabletki.

Naczynia zostały zbyt dokładnie oczyszczone. System czujnikowy wybrał mniej intensywny. Trudne zabrudzenia nie dają się częściowo usunąć.

▶ Usuwać z naczyń tylko większe resztki potraw, nie

płukać naczyń przed włożeniem do zmywarki.

Ślady rdzy na sztućcach.

Niewystarczająca odporność sztućców na rdzewienie. Dotyczy częściej ostrzy noży.

▶ Używać nierdzewnych naczyń.

Sztućce rdzewieją także wtedy, gdy zmywane są z nimi inne przedmioty podatne na rdzewienie.

▶ Nie zmywać przedmiotów podatnych na rdzewienie.

Za wysoka zawartość soli w wodzie.

1. Usunąć rozsypaną sól specjalną z komory zmywa-

nia.

2. Dobrze zakręcić pokrywę zbiornika na sól specjal-

ną.

Resztki środka czyszczącego znajdują się wkomorze na środek czyszczący lub wpojemniku na tabletki.

Środek czyszczący nie został wypłukany ze względu na blokadę ramion spryskujących przez naczynia.

▶ Upewnić się, że ramiona spryskujące nie są zablo-

kowane i mogą się swobodnie obracać.

Komora na środek czyszczący była wilgotna podczas napełniania środkiem czyszczącym.

▶ Wsypywać środek czyszczący tylko do suchego

zbiornika na środek czyszczący.

Świeci wskaźnik braku soli specjalnej.

Brak soli specjalnej.

▶

Wsypać sól specjalną →Strona28.

Czujnik nie rozpoznaje tabletek soli specjalnej.

▶ Nie używać soli specjalnej w tabletkach.

Page 53

Transport, przechowywanie i utylizacja pl

18.1 Wyczyścić pompę odpływową

Duże resztki potraw lub ciała obce mogą zablokować pompę odpływową. Jeżeli woda nie odpływa z urządzenia prawidłowo, należy wyczyścić pompę odpływową.

OSTRZEŻENIE

Ryzyko odniesienia obrażeń!

Ostre i spiczaste przedmioty, takie jak szklane odłamki, mogą zablokować pompę odpływową i spowodować zranienie.

▶ Ciała obce należy usuwać ostroż-

nie.

1. Odłączyć urządzenie od sieci elek-

trycznej.

2. Wyjąć górny i dolny kosz na naczy-

nia.

3. Wyjąć system filtrujący.

4. Ręcznie wyczerpać resztki wody.

W razie potrzeby użyć gąbki.

5. Podważyć pokrywę pompy łyżką i

chwycić za mostek.

6. Podnieść pokrywę pompy ukośnie

do wewnątrz iwyjąć.

a Teraz można dosięgnąć wirnika rę-

ką.

7. Usunąć resztki potraw i ciała obce

z obszaru wirnika.

8. Założyć pokrywę pompy i wci-

snąć ją na dół ⁠.

a Pokrywa pompy zostaje słyszalnie

zablokowana.

9. Założyć system filtrujący.

10.Włożyć dolny i górny kosz na na-

czynia.

19 Transport, przechowy-

wanie i utylizacja

19.1 Demontaż urządzenia

1. Odłączyć urządzenie od sieci elek-

trycznej.

2. Zakręcić zawór wody.

3. Rozłączyć przyłącze kanalizacji

ściekowej.

4. Rozłączyć przyłącze wody pitnej.

5. Jeżeli występują, wykręcić śruby

mocujące urządzenie do mebli.

6. Jeżeli występuje, zdemontować pa-

nel cokołowy.

7. Ostrożnie wyciągnąć urządzenie i

dostateczną długość węża.

Page 54

pl Transport, przechowywanie i utylizacja

19.2 Zabezpieczanie urządzenia przed mrozem

Jeżeli urządzenie stoi w pomieszczeniu zagrożonym mrozem, np. w domku letniskowym, należy je całkowicie opróżnić.

▶ Opróżnić urządzenie.

→"Transport urządzenia", Strona54

19.3 Transport urządzenia

W celu wykluczenia uszkodzeń urządzenie należy przed transportem opróżnić.

Uwaga:Transportować urządzenie tylko w pozycji pionowej, aby wykluczyć możliwość dostania się wody do układu sterowania i uszkodzenia urządzenia.

1. Wyjąć z urządzenia naczynia.

2. Zabezpieczyć luźne części.

Włączyć urządzenie. →Strona35

4. Wybrać program o najwyższej tem-

peraturze. →"Programy", Strona20

Uruchomić program. →Strona36

6. W celu opróżnienia urządzenia

przerwać program po upływie ok. 4minut. →"Anulowanie programu",

Strona37

Wyłączyć urządzenie. →Strona37

8. Zakręcić zawór wody.

9. Odłączyć wąż dopływowy izacze-

kać, aż wypłynie z niego woda, aby dokładnie opróżnić urządzenie.

19.4 Utylizacja zużytego urządzenia

Przyjazna dla środowiska utylizacja urządzenia pozwala odzyskać wartościowe surowce.

OSTRZEŻENIE

Ryzyko uszczerbku na zdrowiu!

Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne niebezpieczeństwo.

▶ Odłączyć wtyczkę przewodu sie-

ciowego zużytego urządzenia od gniazda sieciowego, a następnie przeciąć przewód sieciowy i zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknięcie.

1. Odłączyć wtyczkę przewodu sie-

ciowego od gniazda sieciowego.

2. Przeciąć przewód sieciowy.

3. Urządzenie utylizować zgodnie z

przepisami o ochronie środowiska naturalnego.

Informacje o aktualnych możliwościach utylizacji można uzyskać od sprzedawcy lub w urzędzie miasta lub gminy.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/09/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz.

1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z go-

Page 55

Serwis pl

spodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

20 Serwis

Istotne z punktu widzenia funkcjonalności oryginalne części zamienne zgodne z odpowiednim zarządzeniem w sprawie ekoprojektu dostępne są w naszym serwisie przez okres co najmniej 10lat od daty wprowadzenia urządzenia na rynek na terenie Europejskiego Obszaru Gospodarczego.

Uwaga:W ramach warunków gwarancji producenckiej usługi serwisu są nieodpłatne.

Dokładne informacje na temat okresu i warunków gwarancji można uzyskać od naszego serwisu, od sprzedawcy urządzenia lub na naszej stronie internetowej.

Kontaktując się z serwisem należy podać numer produktu (E-Nr), numer fabryczny (FD) i numer porządkowy (Z-Nr.) urządzenia. Dane kontaktowe serwisu można znaleźć tutaj lub w dołączonym wykazie punktów serwisowych albo na naszej stronie internetowej.

20.1 Numer produktu (E-Nr.), numer fabryczny (FD) i numer porządkowy (ZNr.)

Numer produktu (E-Nr.), numer fabryczny (FD) i numer porządkowy (ZNr.) znajdują się na tabliczce znamionowej urządzenia. Tabliczkę znamionową z numerem można znaleźć na wewnętrznej stronie drzwiczek urządzenia. Dane urządzenia i numer telefonu serwisu można zanotować oddzielnie, aby zapewnić sobie do nich szybki dostęp.

20.2 Gwarancja AQUA-STOP

Oprócz uprawnień gwarancyjnych w stosunku do sprzedawcy urządzenia wynikających z umowy sprzedaży i dodatkowo do naszej gwarancji producenckiej zapewniamy świadczenia odszkodowawcze w opisanych niżej sytuacjach. ¡ W razie wystąpienia szkód spowo-

dowanych przez wodę wskutek usterki systemu AquaStop wypłacamy odszkodowania konsumentom prywatnym. W celu zabezpieczenia przed szkodami spowodowanymi wyciekiem wody urządzenie musi być ciągle podłączone do sieci elektrycznej.

¡ Gwarancja odszkodowawcza obo-

wiązuje przez cały okres użytkowania urządzenia.

Page 56

pl Serwis

¡ Warunkiem skorzystania z upraw-

nień gwarancyjnych jest prawidłowe ustawienie i podłączenie urządzenia z systemem AquaStop w sposób zgodny z naszą instrukcją; obejmuje ona także prawidłowo zamontowane przedłużenie systemu AquaStop (oryginalne akcesoria dodatkowe). Nasza gwarancja nie obejmuje wadliwych przewodów dopływowych i armatur do poziomu przyłącza systemu AquaStop w zaworze wody.

¡ Urządzenia wyposażone w system

AquaStop nie wymagają generalnie nadzorowania podczas pracy lub zabezpieczania po pracy przez zamknięcie zaworu wody. Zawór wody należy zakręcać tylko w przypadku dłuższej nieobecności w mieszkaniu, np. kilkutygodniowego urlopu.

Page 57

21 Dane techniczne

Masa Maks.: 60kg Napięcie 220-240V, 50Hz albo 60Hz Moc przyłączona 2000 - 2400W Bezpiecznik 10-16A Ciśnienie wody ¡ min. 50kPa (0,5bar)

¡ maks. 1000kPa (10bar) Ilość dopływu min. 10l/min Temperatura wody Zimna woda.

Ciepła woda maks.: 60°C Pojemność 13nakryć normowanych

Dane techniczne pl

Więcej informacji na temat posiadanego modelu można znaleźć w Internecie na https://eprel.ec.europa.eu/1. Ten adres internetowy zawiera link do oficjalnej unijnej bazy danych produktów EPREL. Należy się zastosować do wskazówek dotyczących wyszukiwania modeli. Identyfikator modelu wynika ze znaków poprzedzających ukośnik w numerze produktu (E-Nr.) na tabliczce znamionowej. Alternatywnie identyfikator modelu można znaleźć w pierwszym wierszu etykiety energetycznej UE.

21.1 Informacje o oprogramowaniu wolnym i otwartym

Ten produkt zawiera komponenty programowe, które są licencjonowane przez właścicieli praw autorskich jako oprogramowanie wolne lub otwarte. Informacje dotyczące odpowiednich licencji są zapisane w urządzeniu AGD. Dostęp do informacji dotyczą-

cych licencji jest też możliwy za pośrednictwem aplikacji HomeConnect: „Profil -> Informacje prawne -> Informacje dotyczące licencji“.2 Informacje dotyczące licencji można też pobrać ze strony dedykowanej odpowiedniej marce produktów. (Proszę znaleźć na stronie dedykowanej produktowi model posiadanego urządzenia i dalsze dokumenty.) Alternatywnie odpowiednie informacje można uzyskać pod adresem ossrequ[email protected] albo od firmy BSH Hausgeräte GmbH, Carl-Wery-Str. 34, D-81739 München. Kod źródłowy jest udostępniany na żądanie. Odpowiednie żądanie należy wysłać na adres [email protected] albo na adres BSH Hausgeräte GmbH, Carl-Wery-Str. 34, D-81739 München. Temat: „OSSREQUEST“ Koszty opracowania zapytania będą fakturowane klientowi. Oferta ta jest ważna w ciągu trzech lat od daty zakupu urządzenia wzgl. co najmniej przez okres, przez który producent

Dotyczy tyko krajów Europejskiego Obszaru Gospodarczego

Zależnie od wyposażenia urządzenia

Page 58

pl Deklaracja zgodności

zapewnia dostępność pomocy technicznej i części zamiennych dla tego urządzenia.

22 Deklaracja zgodności

BSH Hausgeräte GmbH oświadcza niniejszym, że urządzenie wyposażone w funkcję Home Connect spełnia

BE BG CZ DK DE EE IE łs ES FR HR IT CY LI LV LT LU HU MT NL AT PL PT RO SI SK FI SE NO CH TR IS UK (NI)

Sieć bezprzewodowa 5 GHz (Wi-Fi): Wyłącznie do użytku wewnątrz pomieszczeń.

AL BA MD ME MK RS UK UA Sieć bezprzewodowa 5 GHz (Wi-Fi): Wyłącznie do użytku wewnątrz pomiesz-

czeń.

istotne wymagania oraz pozostałe właściwe postanowienia dyrektywy 2014/53/EU. Pełny tekst deklaracji zgodności RED jest dostępny w Internecie pod adresem www.bosch-home.com na stronie poświęconej urządzeniu w zakładce zawierającej dokumenty dodatkowe.

2,4-GHz-pasmo (2400–2483,5MHz): maks. 100mW Pasmo 5 GHz (5150–5350MHz + 5470–5725MHz): maks. 150mW

Page 59

Page 60

Thank you for buying a Bosch Home Appliance!

• Expert tips & tricks for your appliance

• Warranty extension options

• Discounts for accessories & spare-parts

• Digital manual and all appliance data at hand

• Easy access to Bosch Home Appliances Service

Free and easy registration – also on mobile phones:

www.bosch-home.com/welcome

Looking for help? You'll find it here.

Expert advice for your Bosch home appliances, help with problems or a repair from Bosch experts. Find out everything about the many ways Bosch can support you:

www.bosch-home.com/service

Contact data of all countries are listed in the attached service directory.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34 81739 München, GERMANY www.bosch-home.com

A Bosch Company

*9001853267*

9001853267 (030412) 650 V1 pl
