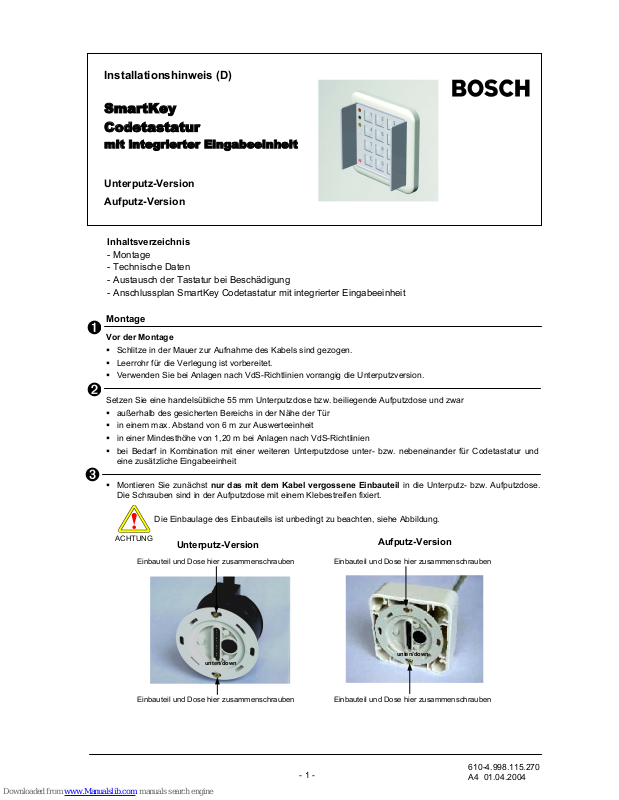

Bosch SmartKey Installation Manual
- 1 -
610-4.998.115.270
A
4 01.04.2004
Inhaltsverzeichnis
- Montage
- Technische Daten
- Austausch der Tastatur bei Beschädigung

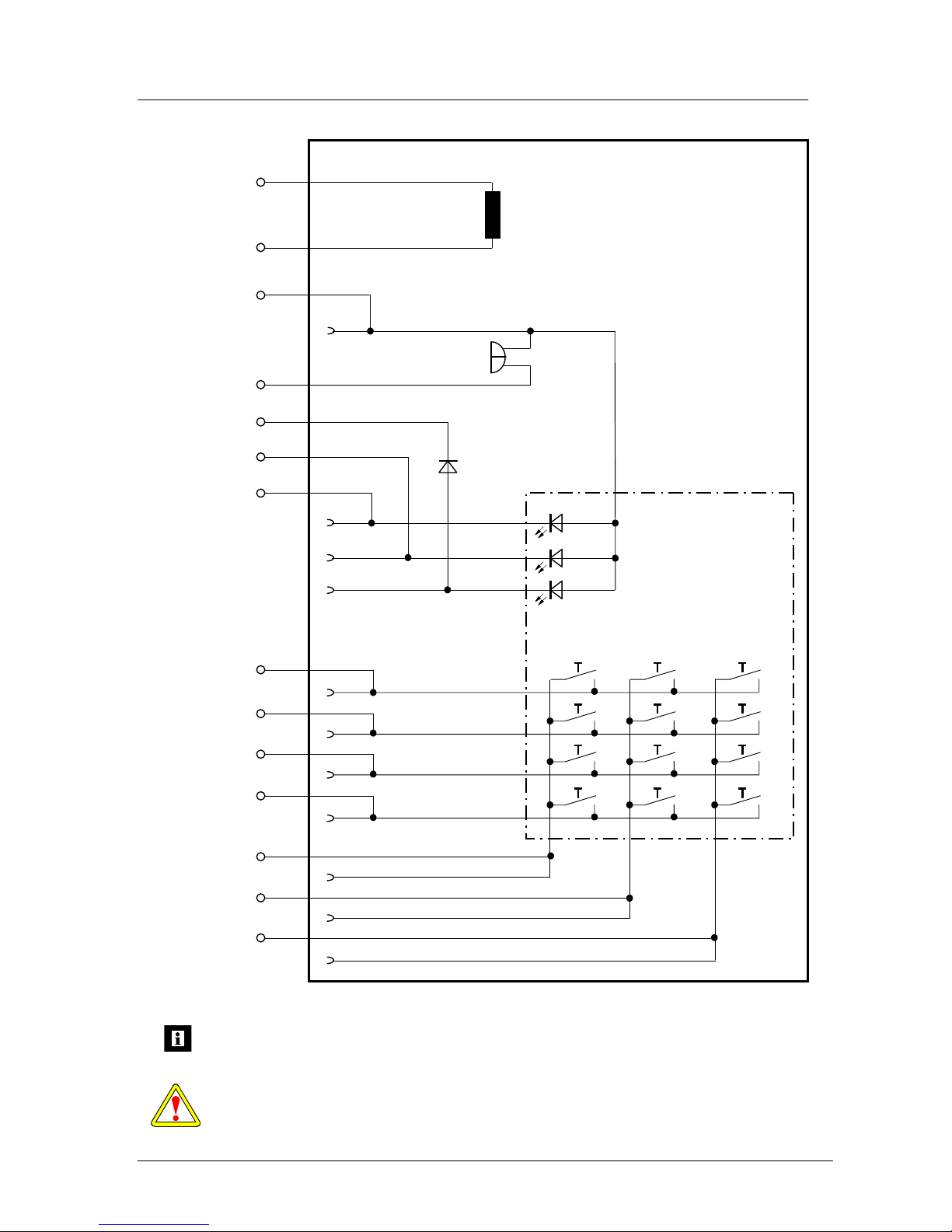

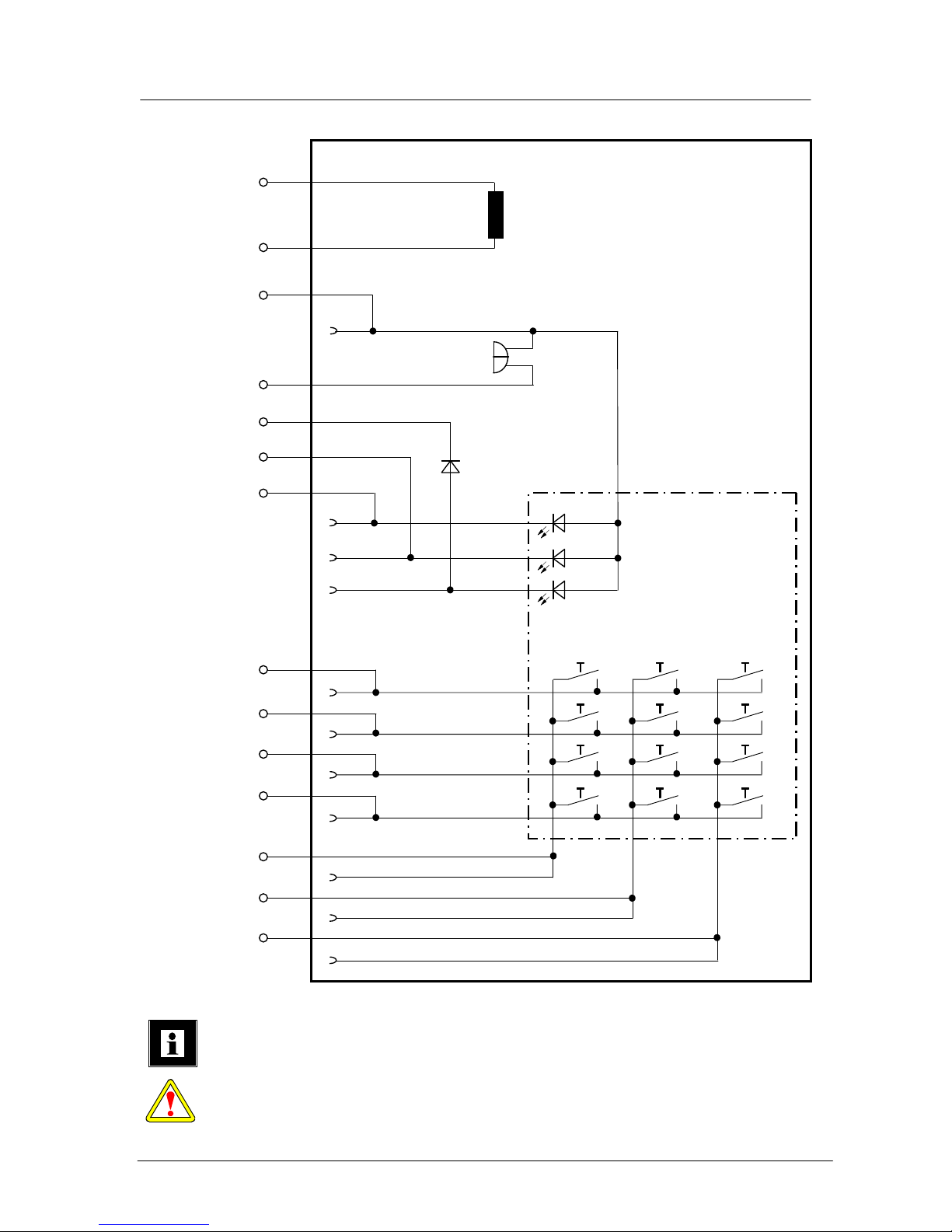

- Anschlussplan SmartKey Codetastatur mit integrierter Eingabeeinheit
➊
Vor der Montage
Schlitze in der Mauer zur Aufnahme des Kabels sind gezogen.
Leerrohr für die Verlegung ist vorbereitet.
Verwenden Sie bei Anlagen nach VdS-Richtlinien vorrangig die Unterputzversion.
➋
Setzen Sie eine handelsübliche 55 mm Unterputzdose bzw. beiliegende Aufputzdose und zwar
außerhalb des gesicherten Bereichs in der Nähe der Tür
in einem max. Abstand von 6 m zur Auswerteeinheit
in einer Mindesthöhe von 1,20 m bei Anlagen nach VdS-Richtlinien
bei Bedarf in Kombination mit einer weiteren Unterputzdose unter- bzw. nebeneinander für Codetastatur und
eine zusätzliche Eingabeeinheit
➌

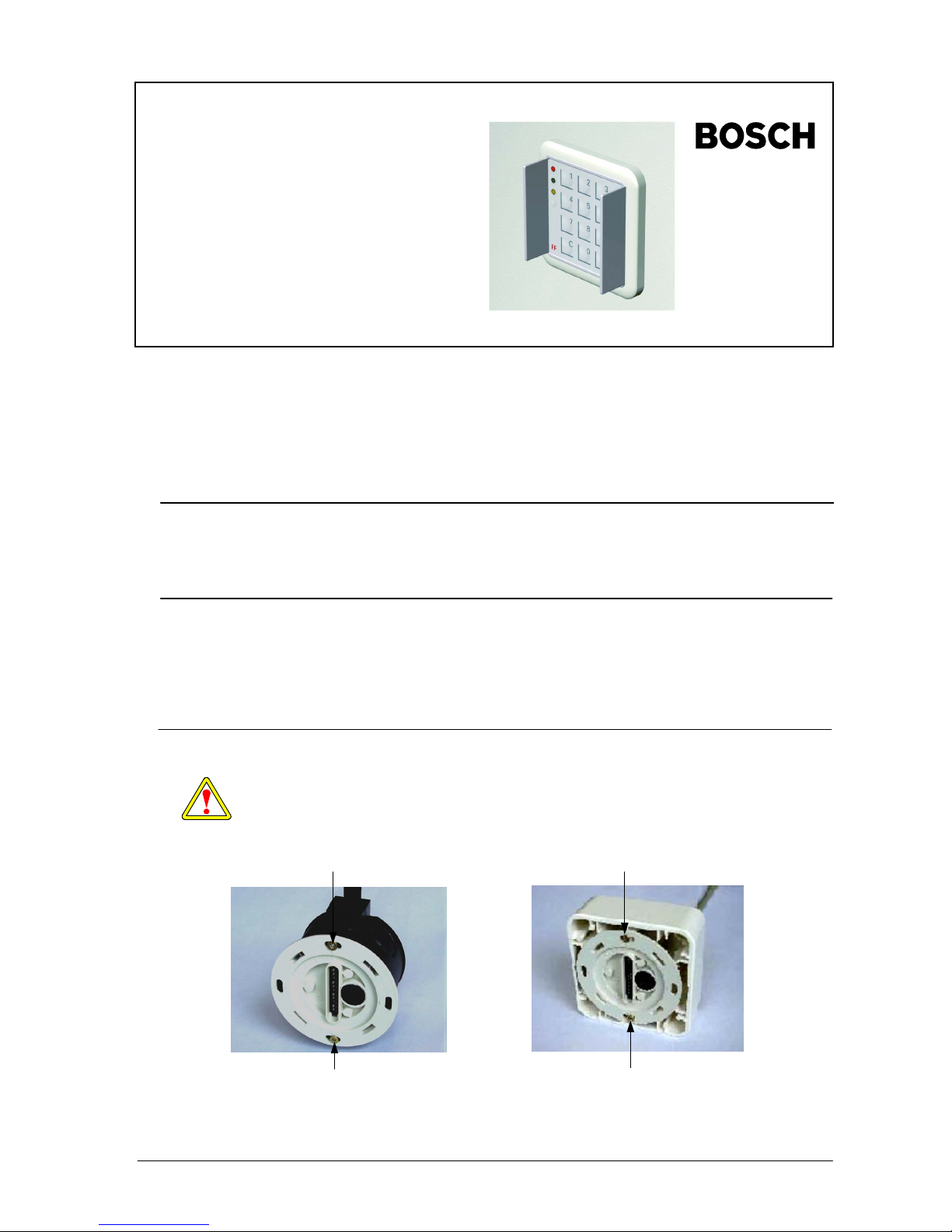

Montieren Sie zunächst nur das mit dem Kabel vergossene Einbauteil in die Unterputz- bzw. Aufputzdose.
Die Schrauben sind in der Aufputzdose mit einem Klebestreifen fixiert.
Die Einbaulage des Einbauteils ist unbedingt zu beachten, siehe Abbildung.
Unterputz-Version
Aufputz-Version
Einbauteil und Dose hier zusammenschrauben
unten/down
Einbauteil und Dose hier zusammenschrauben
Einbauteil und Dose hier zusammenschrauben
Einbauteil und Dose hier zusammenschrauben
unten/down
ACHTUNG
Montage
SmartKey
Codetastatur
mit integrierter Eingabeeinheit
Installationshinweis (D)
Unterputz-Version
Aufputz-Version
- 2 -
610-4.998.115.270
A
4 01.04.2004

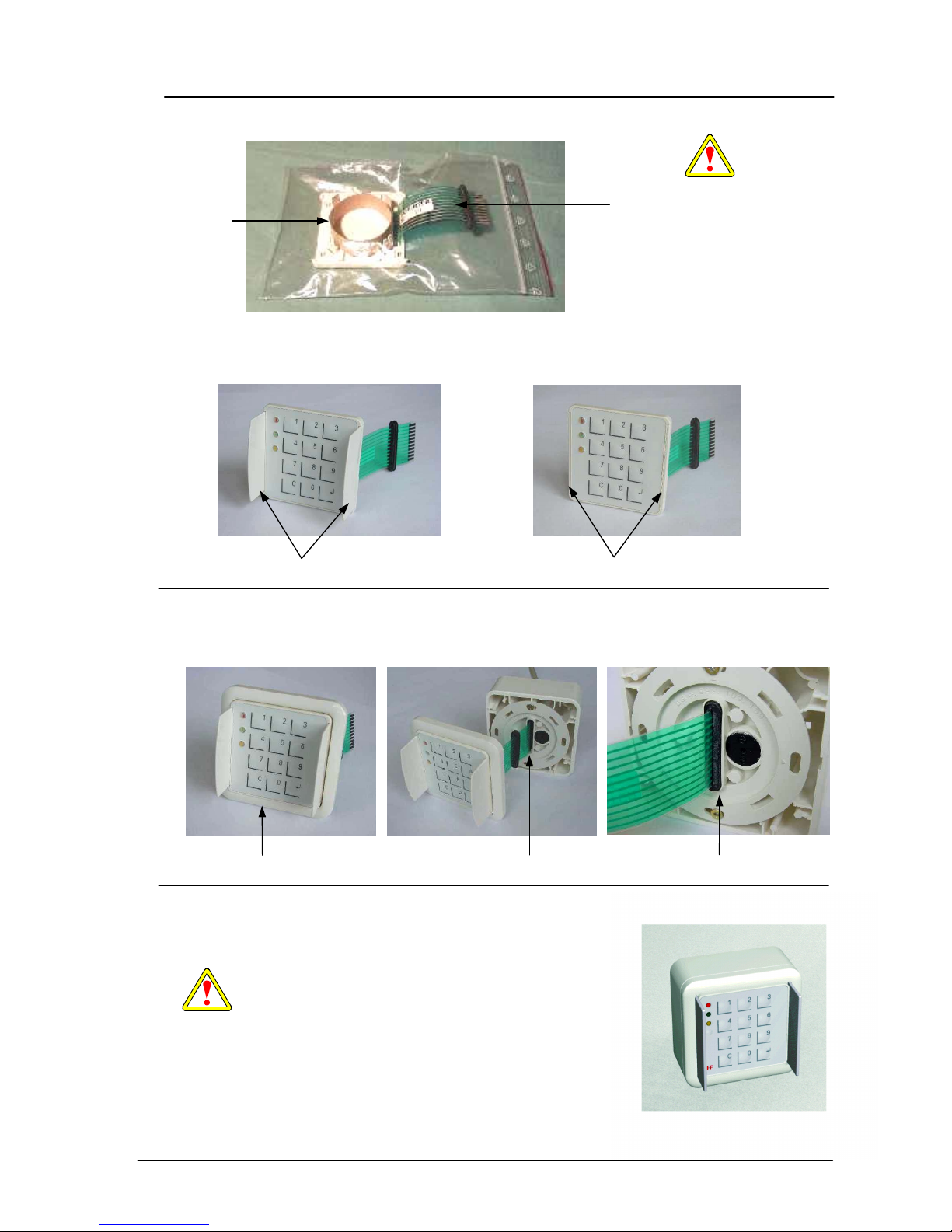

Entfernen Sie den Transportschutz von der Tastatur (Tastatur im Beipack).
➏
Setzen Sie den Rahmen (1) von hinten auf die Tastatur.
Stecken Sie das Flachbandkabel (2) wie in der Abb. bis zum Anschlag in die Buchse des Einbauteils.
Schieben Sie die Gummidichtung (3) bündig in die Buchse des Einbauteils.
Flachbandkabel (2)Rahmen (1) Gummidichtung (3)
➍
➎
Je nach Bedarf an beiden Seiten der Tastatur von hinten Sichtblende oder Blindabdeckungen einklipsen.
Sichtblende Blindabdeckungen
➐
ACHTUNG
Montage
Setzen Sie die Tastatur mit Rahmen noch nicht in das Einbauteil ein, son-
dern verkabeln Sie zuerst alle anderen Komponenten des Systems und
führen Sie einen Funktionstest durch. Alle weiteren Informationen bezüglich
Verkabelung, Funktionstests, Inbetriebnahme ... etc. finden Sie im Installationshandbuch SmartKey Schalteinrichtung.
Beim Einsetzen der Tastatur darf das Flachbandkabel nicht geknickt sondern nur gebogen werden.
Drücken Sie nun die Tastatur mit Rahmen in das Einbauteil ein. Die Stege
der Tastatur müssen in den Aussparungen des Einbauteils einrasten.
Die Tastatur mit Rahmen kann jetzt nicht mehr abgenommen werden,
ohne die Tastatur zu beschädigen!
Transportschutz
A
CHTUNG
Beim späteren Einsetzen der Tastatur
darf das Flachbandkabel nicht geknickt
sondern nur gebogen werden.
- 3 -
610-4.998.115.270
A
4 01.04.2004
Betriebsspannung 12 V (max. 15 V)
LED's
- grün
- gelb
- rot
20 mA
20 mA
2 mA
Summer
- Spannung
- Stromaufnahme
3 - 15 V
max. 13 mA
Umweltbedingungen
- Umweltklasse 3
- Schutzart IP 65
- Betriebstemperatur -25° C ... +60° C
- Lagertemperatur -25° C ... +60° C
Kabel zur Auswerteeinheit max. 6 m, festvergossen
Gehäuse
- Material ASA Luran S/ABS
- Farbe titanweiß (vgl. RAL 9010)
Abmessungen (B x H x T)
für Einbau in 55 mm
Aufputz/Unterputzdose
80 x 80 x 30 mm
Gewicht incl. Kabel 0,50 Kg
Technische Daten
Schraubenzieher hier
einführen und
Tastatur aushebeln.
Schraubenzieher hier
einführen und
Tastatur aushebeln.

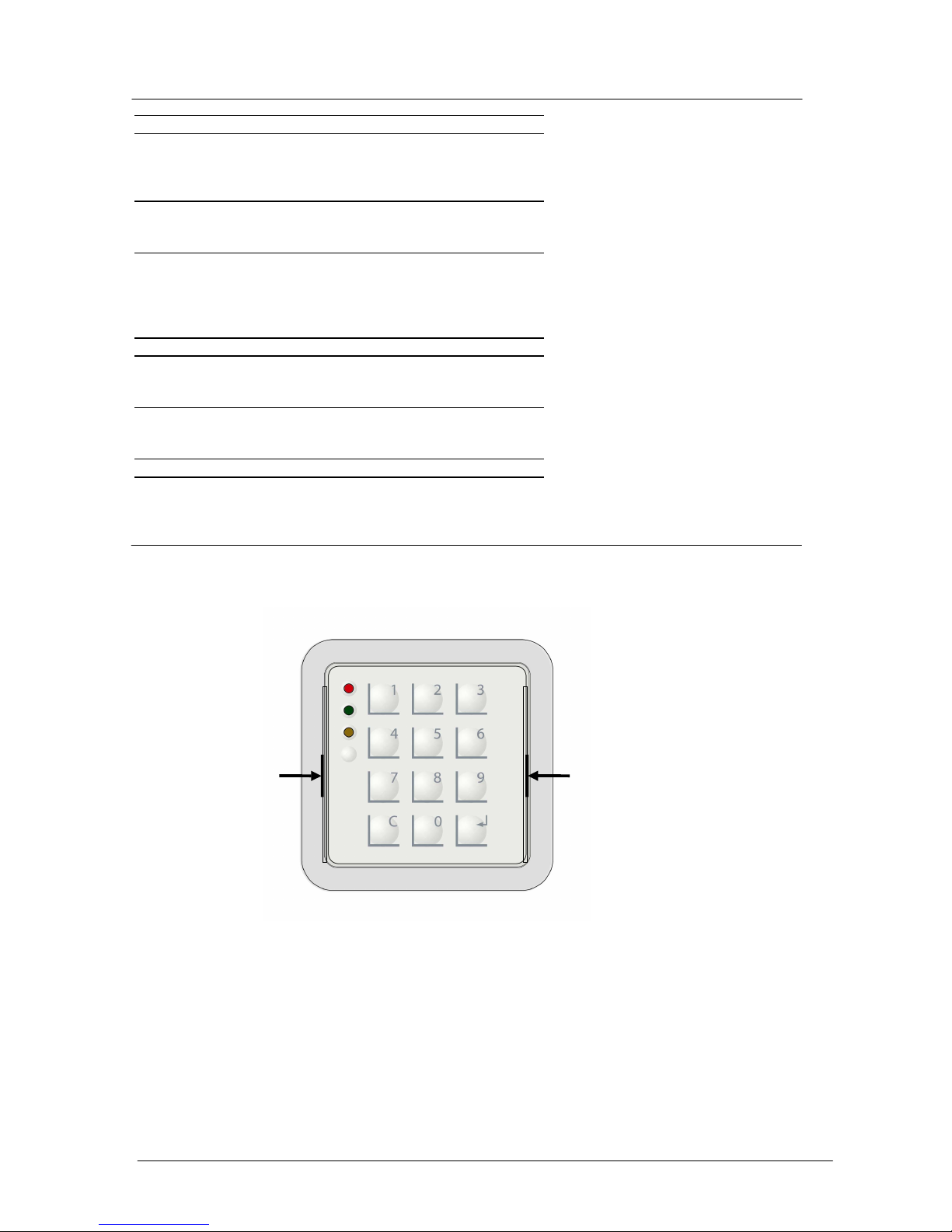

Führen Sie einen Schraubzieher links oder rechts zwischen Rahmen und Sichtschutz bzw. Blindabdeckung ein,
(siehe Abbildung). Hebeln Sie die Tastatur mit dem Schraubenzieher aus dem Einbauteil aus. Die Stege zu
r
Befestigung der Tastatur werden dabei zerstört.
Der Einbau einer neuen Tastatur erfolgt wie auf Seite 2 beschrieben.
Austausch der Tastatur bei Beschädigun
g
