Системы связи | LB1‑UMx0E Линейка корпусных громкоговорителей премиум-класса

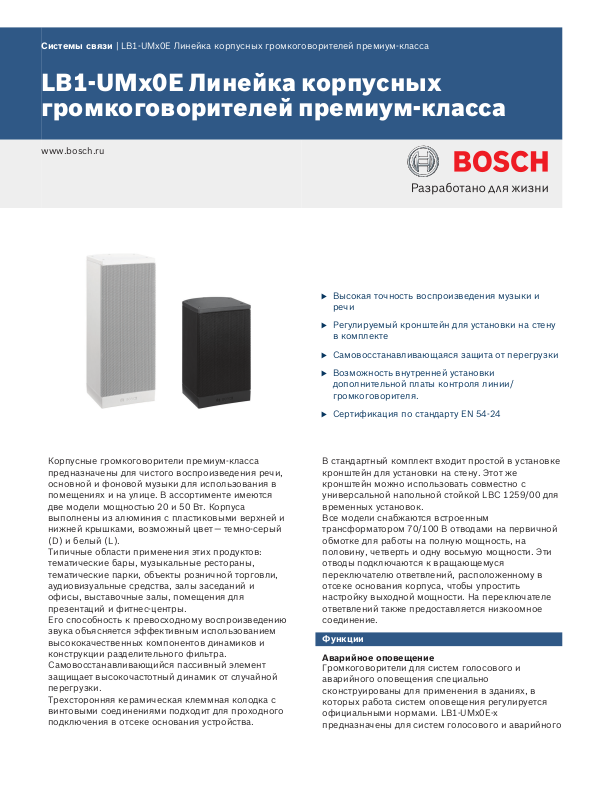

LB1‑UMx0E Линейка корпусных громкоговорителей премиум-класса

www.bosch.ru

u Высокая точность воспроизведения музыки и

речи

u Регулируемый кронштейн для установки на стену

в комплекте

u Самовосстанавливающаяся защита от перегрузки

u Возможность внутренней установки

дополнительной платы контроля линии/ громкоговорителя.

u Сертификация по стандарту EN 54‑24

Корпусные громкоговорители премиум-класса предназначены для чистого воспроизведения речи, основной и фоновой музыки для использования в помещениях и на улице. В ассортименте имеются две модели мощностью 20 и 50 Вт. Корпуса выполнены из алюминия с пластиковыми верхней и нижней крышками, возможный цвет — темно-серый (D) и белый (L). Типичные области применения этих продуктов: тематические бары, музыкальные рестораны, тематические парки, объекты розничной торговли, аудиовизуальные средства, залы заседаний и офисы, выставочные залы, помещения для презентаций и фитнес-центры. Его способность к превосходному воспроизведению звука объясняется эффективным использованием высококачественных компонентов динамиков и конструкции разделительного фильтра. Самовосстанавливающийся пассивный элемент защищает высокочастотный динамик от случайной перегрузки. Трехсторонняя керамическая клеммная колодка с винтовыми соединениями подходит для проходного подключения в отсеке основания устройства.

В стандартный комплект входит простой в установке кронштейн для установки на стену. Этот же кронштейн можно использовать совместно с универсальной напольной стойкой LBC 1259/00 для временных установок. Все модели снабжаются встроенным трансформатором 70/100 В отводами на первичной обмотке для работы на полную мощность, на половину, четверть и одну восьмую мощности. Эти отводы подключаются к вращающемуся переключателю ответвлений, расположенному в отсеке основания корпуса, чтобы упростить настройку выходной мощности. На переключателе ответвлений также предоставляется низкоомное соединение.

Функции

Аварийное оповещение

Громкоговорители для систем голосового и аварийного оповещения специально сконструированы для применения в зданиях, в которых работа систем оповещения регулируется официальными нормами. LB1‑UMx0E‑x предназначены для систем голосового и аварийного

274 mm

10.78 in

160 mm

6.29 in

180 mm

7.08 in

280 mm

11.02 in

55 mm (2.17")

7 mm

(0.82")

100 mm (3.94")

2.5W

( )

10W

20W

10W

2.5W

70.7V100V

8 ohms

100

110

10 100 1000 10000 100000

(Hz)

dB SPL

BOSCH

| LB1‑UMx0E Линейка корпусных громкоговорителей премиум-класса

оповещения, сертифицированы по стандарту EN 54‑24 и соответствуют стандартам BS 5839‑8 и EN 60849.

Защита

Громкоговорители обладают встроенной защитой, обеспечивающей сохранность линии даже при повреждении громкоговорителя огнем. Это позволяет сохранить целостность системы и работоспособность других громкоговорителей, которые могут использоваться для информирования людей о ситуации.

Подключения и безопасность

Громкоговоритель оснащен керамической клеммной колодкой, плавким предохранителем и жаропрочной проводкой. В корпусах предусмотрена возможность внутренней установки дополнительной платы контроля линии/громкоговорителя.

Сертификаты и согласования

Все громкоговорители Bosch могут непрерывно работать в течение 100 часов при номинальной мощности в соответствии со стандартами потребляемой мощности IEC 268‑5. Компания Bosch разработала также специальный тест (SAFE) для демонстрации того, что громкоговорители могут в течение более короткого времени работать с мощностью, в два раза превышающей номинальную. Это обеспечивает дополнительную степень надежности в критических условиях, что лучше удовлетворяет требованиям заказчика, обеспечивает более долгий срок службы и снижает риск возникновения неисправностей.

Замечания по установке/конфигурации

LB1‑UMx0E‑D/L

Монтажная скоба

LB1‑UM20E‑D/L

Безопасность согласно EN 60065

Аварийная ситуация согласно EN 54‑24

согласно BS 5839‑8 / EN 60849

Защита от пыли и влаги согласно EN 60529 IP 65

Самозатухающий пластик ABS согласно UL 94 V 0

Ветровая нагрузка согласно NEN 6702:2007 + A1:

2008, Bft11

Регион Сертификация

Европа CPD

Размеры

Принципиальная схема

Частотная характеристика

-3

-25

-20

-15

-10

-5

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

125 250 500 1000

-25

-20

-15

-10

-5

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

1000 2000 4000 8000

-3

-25

-20

-1

-5

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

125 250 500 1000

-3

-25

-20

-15

-10

-5

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

1000 2000 4000 8000

| LB1‑UMx0E Линейка корпусных громкоговорителей премиум-класса

LB1‑UM20E‑D/L

Горизонтальная полярная диаграмма

Вертикальная полярная диаграмма

Чувствительность октавного диапазона*

Октавный УЗД

1 Вт/1 м

Общий октавный УЗД 1 Вт/1 м

125 Гц 82,5 - -

250 Гц 82,5 - -

500 Гц 85,4 - -

1000 Гц 88,2 - -

2000 Гц 88,0

4000 Гц 85,5 - -

8000 Гц 86,3 - -

A-

- 84,1 96,4

взвешенное

Линейно-

- 85,0 97,4

взвешенное

Угол раскрытия ДН для октавного диапазона

ГоризонтальныйВертикальный

Общий октавный УЗД Pмакс/1 м

Вертикальная полярная диаграмма

125 Гц 360 360

250 Гц 360 360

500 Гц 206 360

1000 Гц 174 127

2000 Гц 128 141

4000 Гц 136 141

8000 Гц 132 117

Акустические характеристики на октаву * Все измерения выполнены с сигналом розового

шума, значения даны в дБ УЗД.
