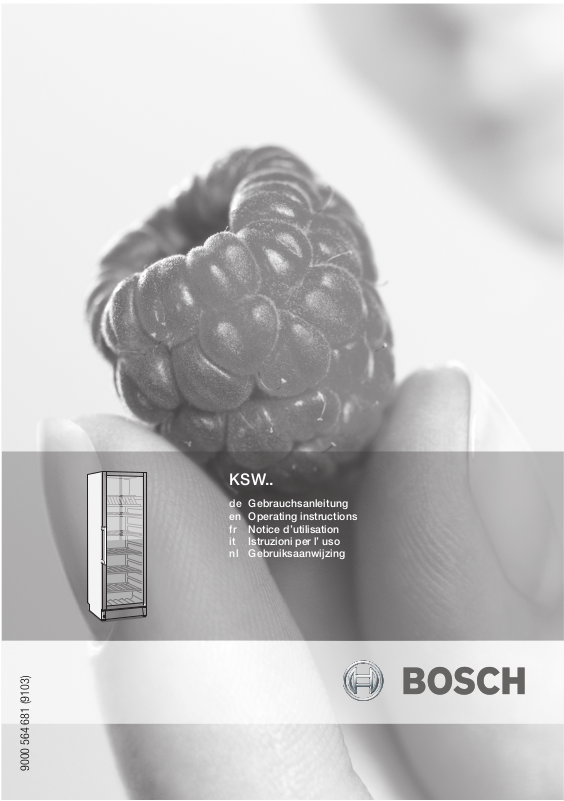

Page 1
9000 564 681 (9103)
KSW..
de Gebrauchsanleitung
en Operating instructions
fr Notice d’utilisation
it Istruzioni per l’ uso
nl Gebruiksaanwijzing
Page 2
deНInhaltsverzeichnis
Hinweise zur Entsorgung 5. . . . . . . . . . . .
Sicherheits- und Warnhinweise 5. . . . . . .
Gerät kennenlernen 7. . . . . . . . . . . . . . . . .
Bedienblende 7. . . . . . . . . . . . . . . . . . . . . .
Gerät aufstellen 8. . . . . . . . . . . . . . . . . . . .
Türanschlag wechseln 8. . . . . . . . . . . . . .
Raumtemperatur und Belüftung
beachten 8. . . . . . . . . . . . . . . . . . . . . . . . .
Gerät ausrichten 9. . . . . . . . . . . . . . . . . . .
Gerät anschließen 9. . . . . . . . . . . . . . . . . .
Gerät einschalten 9. . . . . . . . . . . . . . . . . .
Temperatur einstellen 10. . . . . . . . . . . . . . .
Thermometer benutzen 10. . . . . . . . . . . . .
Tastensperre 10. . . . . . . . . . . . . . . . . . . . . .
enНIndexМ
Information concerning disposal 17. . . . . .
Safety and warning information 17. . . . . . .
Getting to know your appliance 19. . . . . . .
Fascia 19. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Installing the appliance 20. . . . . . . . . . . . . .
Changing over the door hinges 20. . . . . . .
Note ambient temperature
and ventilation 20. . . . . . . . . . . . . . . . . . . . .
Aligning the appliance 21. . . . . . . . . . . . . . .
Connecting the appliance 21. . . . . . . . . . . .
Switching on the appliance 21. . . . . . . . . . .
Selecting the temperature 21. . . . . . . . . . . .
Using the thermometer 21. . . . . . . . . . . . . .
Button lock 22. . . . . . . . . . . . . . . . . . . . . . .
Warnton 10. . . . . . . . . . . . . . . . . . . . . . . . . .
Beleuchtung (LED) 11. . . . . . . . . . . . . . . . .
Temperatur-Zonen im Kühlraum nutzen! 11
Flaschen einordnen 12. . . . . . . . . . . . . . . . .
Nutzinhalt 12. . . . . . . . . . . . . . . . . . . . . . . . .
Praktische Tipps zur Weinlagerung 12. . . .
Trinktemperaturen 13. . . . . . . . . . . . . . . . .
Gerät ausschalten und stilllegen 13. . . . . .
Gerät reinigen 14. . . . . . . . . . . . . . . . . . . . .
Energie sparen 14. . . . . . . . . . . . . . . . . . . . .
Betriebsgeräusche 14. . . . . . . . . . . . . . . . .
Kleine Störungen selbst beheben 15. . . . .
Kundendienst rufen 16. . . . . . . . . . . . . . . . .
Warning signal 22. . . . . . . . . . . . . . . . . . . . .
Light (LED) 23. . . . . . . . . . . . . . . . . . . . . . . .
Use temperature zones in the
refrigerator compartment! 23. . . . . . . . . . . .
Placing bottles in the refrigerator 24. . . . . .
Usable capacity 24. . . . . . . . . . . . . . . . . . . .
Practical tips for storing wine 24. . . . . . . . .
Drinking temperatures 25. . . . . . . . . . . . . .
Switching off and disconnecting
the appliance 25. . . . . . . . . . . . . . . . . . . . . .
Cleaning the appliance 26. . . . . . . . . . . . . .
Tips for saving energy 26. . . . . . . . . . . . . . .
Operating noises 26. . . . . . . . . . . . . . . . . . .
Eliminating minor faults yourself 27. . . . . . .
Calling customer service 28. . . . . . . . . . . . .
Page 3
frНTable des matières
Conseils pour la mise au rebut 29. . . . . . . .
Consignes de sécurité et
avertissements 30. . . . . . . . . . . . . . . . . . . .
Présentation de l’appareil 32. . . . . . . . . . . .
Bandeau de commande 32. . . . . . . . . . . . .
Installation de l’appareil 33. . . . . . . . . . . . . .
Inversion du sens d’ouverture de porte 33.
Consignes pour la température
ambiante et l’aération 34. . . . . . . . . . . . . . .
Ajuster l’appareil 34. . . . . . . . . . . . . . . . . . .
Branchement de l’appareil 34. . . . . . . . . . .
Enclenchement de l’appareil 35. . . . . . . . . .
Réglage de la température 35. . . . . . . . . . .
Utilisation du thermomètre 35. . . . . . . . . . .
Verrouillage des touches 35. . . . . . . . . . . . .
itНIstruzioni per l’uso
Avvertenze per lo smaltimento 43. . . . . . . .
Avvertenze di sicurezza e pericolo 44. . . . .
Conoscere l’apparecchio 46. . . . . . . . . . . .
Pannello comandi 46. . . . . . . . . . . . . . . . . .
Installazione dell’apparecchio 47. . . . . . . . .
Reversibilità della porta 47. . . . . . . . . . . . . .
Considerare la temperatura
ambiente e la ventilazione 48. . . . . . . . . . . .
Livellare l’apparecchio 48. . . . . . . . . . . . . . .
Collegare l’apparecchio 48. . . . . . . . . . . . .
Accendere l’apparecchio 49. . . . . . . . . . . .
Regolare la temperatura 49. . . . . . . . . . . . .
Usare il termometro digitale 49. . . . . . . . . .
Blocco tasti 49. . . . . . . . . . . . . . . . . . . . . . .
Alarme sonore 36. . . . . . . . . . . . . . . . . . . . .
Éclairage (LED) 36. . . . . . . . . . . . . . . . . . . .
Profitez des différentes zones
de température dans l’appareil! 37. . . . . . .
Rangement des bouteilles 37. . . . . . . . . . .
Contenance utile 37. . . . . . . . . . . . . . . . . . .
Conseils pratique de stockage des vins 38
Températures de dégustation 38. . . . . . . .
Arrêt et remisage de l’appareil 39. . . . . . . .
Nettoyage de l’appareil 39. . . . . . . . . . . . . .
Economies d’énergie 40. . . . . . . . . . . . . . .
Bruits de fonctionnement 40. . . . . . . . . . . .
Remédier soi-même aux petites pannes 41
Appeler le service après-vente 42. . . . . . . .
Segnale acustico 50. . . . . . . . . . . . . . . . . . .
Illuminazione (LED) 50. . . . . . . . . . . . . . . . .
Sfruttare le zone di temperatura
nel frigorifero! 51. . . . . . . . . . . . . . . . . . . . . .
Sistemare le bottiglie 51. . . . . . . . . . . . . . . .
Capacità utile totale 52. . . . . . . . . . . . . . . . .
Consigli pratici per la conservazione
del vino 52. . . . . . . . . . . . . . . . . . . . . . . . . . .
Temperature di consumazione 52. . . . . . .
Spegnere e mettere fuori servizio
l’apparecchio 53. . . . . . . . . . . . . . . . . . . . . .
Pulire l’apparecchio 53. . . . . . . . . . . . . . . . .
Risparmiare energia 54. . . . . . . . . . . . . . . .
Rumori di funzionamento 54. . . . . . . . . . . .
Eliminare da soli piccoli guasti 55. . . . . . . .
Servizio assistenza clienti 56. . . . . . . . . . . .
Page 4
nlНInhoud
Aanwijzingen over de afvoer 57. . . . . . . . . .
Veiligheidsbepalingen en
waarschuwingen 58. . . . . . . . . . . . . . . . . . .
Kennismaking met het apparaat 59. . . . . .
Bedieningspaneel 60. . . . . . . . . . . . . . . . . .
Apparaat opstellen 61. . . . . . . . . . . . . . . . .
Verwisselen van de deurophanging 61. . . .
Let op omgevingstemperatuur
en beluchting 61. . . . . . . . . . . . . . . . . . . . . .
Apparaat horizontaal zetten 62. . . . . . . . . .
Apparaat aansluiten 62. . . . . . . . . . . . . . . .
Inschakelen van het apparaat 62. . . . . . . . .
Instellen van de temperatuur 62. . . . . . . . .
Thermometer gebruiken 62. . . . . . . . . . . . .
Toetsenblokkering 63. . . . . . . . . . . . . . . . . .
Alarmsignaal 63. . . . . . . . . . . . . . . . . . . . . .
Verlichting (LED) 64. . . . . . . . . . . . . . . . . . .
Let op de temperatuurzones in
de koelruimte! 64. . . . . . . . . . . . . . . . . . . . .
Flessen inruimen 65. . . . . . . . . . . . . . . . . . .
Netto-inhoud 65. . . . . . . . . . . . . . . . . . . . . .
Praktische tips bij het opslaan van wijn 65.
Drinktemperaturen 66. . . . . . . . . . . . . . . . .
Apparaat uitschakelen en
buiten werking stellen 66. . . . . . . . . . . . . . .
Schoonmaken van het apparaat 67. . . . . .
Energie besparen 67. . . . . . . . . . . . . . . . . .
Bedrijfsgeluiden 67. . . . . . . . . . . . . . . . . . . .
Kleine storingen zelf verhelpen 68. . . . . . . .
Inschakelen van de Servicedienst 69. . . . .
Page 5
de
Hinweise zur
Entsorgung
x Verpackung entsorgen
Die Verpackung schützt Ihr Gerät vor
Transportschäden. Alle eingesetzten
Materialien sind umweltverträglich und
wiederverwertbar. Bitte helfen Sie mit:
Entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege
informieren Sie sich bitte bei Ihrem
Fachhändler oder bei der
Gemeindeverwaltung.
x Altgerät entsorgen
Altgeräte sind kein wertloser Abfall!
Durch umweltgerechte Entsorgung
können wertvolle Rohstoffe
wiedergewonnen werden.
Dieses Gerät ist entsprechend der
europäischen Richtlinie 2002/96/EG
über Elektro- und Elektronikaltgeräte
(waste electrical and electronic
equipment − WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für
eine EU−weit gültige Rücknahme und
Verwertung der Altgeräte vor.
!
Warnung
Bei ausgedienten Geräten
1. Netzstecker ziehen.
2. Anschlusskabel durchtrennen und mit
dem Netzstecker entfernen.
Kältegeräte enthalten Kältemittel und in
der Isolierung Gase. Kältemittel und Gase
müssen fachgerecht entsorgt werden.
Rohre des Kältemittel-Kreislaufes bis zur
fachgerechten Entsorgung nicht
beschädigen.
Sicherheits- und
Warnhinweise
Bevor Sie das Gerät in
Betrieb nehmen
Lesen Sie Gebrauchs- und
Montageanleitung aufmerksam durch!
Sie enthalten wichtige Informationen über
Aufstellung, Gebrauch und Wartung des
Gerätes.
Bewahren Sie alle Unterlagen für
späteren Gebrauch oder für Nachbesitzer
auf.
Technische Sicherheit
S Das Gerät enthält in geringer Menge
das umweltfreundliche, aber brennbare
Kältemittel R600a. Achten Sie darauf,
dass die Rohre des KältemittelKreislaufes bei Transport oder Montage
nicht beschädigt werden.
Herausspritzendes Kältemittel kann zu
Augenverletzungen führen oder sich
entzünden.
Bei Beschädigung
− Offenes Feuer oder Zündquellen vom
Gerät fernhalten
− Raum für einige Minuten gut
durchlüften
− Gerät ausschalten und Netzstecker
ziehen
− Kundendienst benachrichtigen
Je mehr Kältemittel in einem Gerät ist,
umso größer muss der Raum sein, in
dem das Gerät steht. In zu kleinen
Räumen kann bei einem Leck ein
brennbares Gas-Luft-Gemisch
entstehen.
5
Page 6
de
Pro 8 g Kältemittel muss der Raum
mindestens 1 m
des Kältemittels Ihres Gerätes steht auf
dem Typenschild im Inneren des
Gerätes.
S Das Wechseln der Netzanschluss-
Leitung und andere Reparaturen dürfen
nur vom Kundendienst durchgeführt
werden. Unsachgemäße Installationen
und Reparaturen können den Benutzer
erheblich gefährden.
3
groß sein. Die Menge
Beim Gebrauch
S Nie elektrische Geräte innerhalb des
Gerätes verwenden (z.B. Heizgeräte,
elektrische Eisbereiter usw.).
Explosionsgefahr!
S Nie das Gerät mit einem
Dampfreinigungsgerät abtauen oder
reinigen! Der Dampf kann an
elektrische Teile gelangen und einen
Kurzschluss auslösen.
Stromschlaggefahr!
S Keine spitzen oder scharfkantigen
Gegenstände verwenden, um Reif- und
Eisschichten zu entfernen.
Sie könnten damit die Kältemittelrohre
beschädigen. Herausspritzendes
Kältemittel kann sich entzünden oder
zu Augenverletzungen führen.
S Keine Produkte mit brennbaren
Treibgasen (z. B. Spraydosen) und
keine explosiven Stoffe lagern.
Explosionsgefahr!
S Sockel, Auszüge, Türen usw. nicht als
Trittbrett oder zum Abstützen
missbrauchen.
S Zum Abtauen und Reinigen
Netzstecker ziehen oder Sicherung
ausschalten.
Am Netzstecker ziehen, nicht am
Anschlusskabel.
S Hochprozentigen Alkohol nur dicht
verschlossen und stehend lagern.
S Kunststoffteile und Türdichtung nicht
mit Öl oder Fett verschmutzen.
Kunststoffteile und Türdichtung werden
sonst porös.
S Be- und Entlüftungsöffnungen für das
Gerät nie abdecken oder zustellen.
S Dieses Gerät ist von Personen mit
eingeschränkten physischen,
sensorischen oder psychischen
Fähigkeiten oder mangelndem Wissen,
nur mit Aufsicht oder ausführlicher
Anleitung zu benutzen.
Kinder im Haushalt
S Verpackung und deren Teile nicht
Kindern überlassen. Erstickungsgefahr
durch Faltkartons und Folien!
S Das Gerät ist kein Spielzeug für Kinder!
S Bei Gerät mit Türschloss: Schlüssel
außer Reichweite von Kindern
aufbewahren!
Allgemeine Bestimmungen
Dieses Gerät ist ausschließlich zur
Lagerung von Wein bestimmt.
Dieses Gerät ist für den häuslichen
Gebrauch im Privathaushalt und das
häusliche Umfeld bestimmt.
Das Gerät ist funkentstört nach
EU-Richtlinie 2004/108/EC.
Der Kältekreislauf ist auf Dichtheit
geprüft.
Dieses Erzeugnis entspricht den
einschlägigen Sicherheitsbestimmungen
für Elektrogeräte (EN 60335/2/24).
6
Page 7
de
Gerät kennenlernen
Bitte klappen Sie die letzte Seite mit den
Abbildungen aus. Diese
Gebrauchsanweisung gilt für mehrere
Modelle.
Abweichungen bei den Abbildungen sind
möglich.
Bild 1
1−6 Bedienblende
7 Innenbeleuchtung
8 Aktivkohlefilter
9 Thermometer
10 Holzroste
11 Tauwasserablauf-Rinne
12 Flaschenablage
13 Türschloss
Bedienblende
Bild 1
1 Hauptschalter Ein/Aus
Dient zum Ein- und Ausschalten des
gesamten Gerätes.
2 Temperatur-Einstelltasten
Mit den Tasten X und Y wird die
gewünschte Temperatur eingestellt.
Dazu zuvor mit den Auswahltasten
Kühlzone unten 4 oder Kühlzone
oben 5 die einzustellende Kühlzone
auswählen.
3 Temperatur-Anzeige
Die eingestellte Temperatur wird
angezeigt:
Obere Temperatur−Anzeige:
Anzeige der Temperatur in der oberen
Kühlzone
Untere Temperatur−Anzeige:
Anzeige der Temperatur in der
unteren Temperaturzone
7
Page 8
de
4 Kühlzone unten:
Taste drücken - Im Display wird
£ angezeigt.
Hinweis:
Die Kühlraum-Temperatur lässt sich
von +5 °C bis +22 °C einstellen.
Der untere Bereich des Schranks
kann nicht wärmer als der obere
Bereich eingestellt werden.
5 Kühlzone oben:
Taste drücken - Im Display wird
£ angezeigt.
Hinweis:
Die Kühlraum-Temperatur lässt sich
von +8 °C bis +22 °C einstellen.
Der obere Bereich des Schranks
kann nicht kälter als der untere
Bereich eingestellt werden.
6 Lichtschalter
Gerät aufstellen
Zum Aufstellen eignet sich ein trockener,
belüftbarer Raum. Der Aufstellplatz sollte
nicht direkter Sonnenbestrahlung
ausgesetzt und nicht in der Nähe einer
Wärmequelle wie Herd, Heizkörper etc.
sein. Wenn das Aufstellen neben einer
Wärmequelle unvermeidbar ist,
verwenden Sie eine geeignete
Isolierplatte oder halten Sie folgende
Mindestabstände zur Wärmequelle ein:
Zu Elektro- oder Gasherden 3 cm.
Zu Öl- oder Kohleherden 30 cm.
Türanschlag wechseln
Bild 2
( falls erforderlich )
Montage in der Reihenfolge der Zahlen.
Raumtemperatur und
Belüftung beachten
Die Klimaklasse steht auf dem
Typenschild. Sie gibt an, innerhalb
welcher Raumtemperaturen das Gerät
betrieben werden kann.
Klimaklasse zulässige
Raumtemperatur
SN +10 °C bis 32 °C
N +16 °C bis 32 °C
ST +16 °C bis 38 °C
T +16 °C bis 43 °C
8
Page 9
de
Belüftung
Bild 3
Die Luft an der Rückwand des Geräts
erwärmt sich. Die erwärmte Luft muss
ungehindert abziehen können. Die
Kühlmaschine muss sonst mehr leisten.
Dies erhöht den Stromverbrauch.
Klappen Sie deshalb die vorgesehenen
Abstandshalter an der Rückwand des
Geräts hoch, um den notwendigen
Wandabstand zu erhalten Bild 4.
Nie Be- und Entlüftungsöffnungen
abdecken oder zustellen!
Gerät ausrichten
Gerät auf den vorgesehenen Platz stellen
und ausrichten.
Zum Verstellen der Schraubfüße einen
Schraubenschlüssel verwenden.
Gerät anschließen
Die Steckdose sollte frei zugänglich sein.
Das Gerät an 220−240 V/50 Hz
Wechselstrom über eine vorschriftsmäßig
installierte Steckdose anschließen. Die
Steckdose muss mit einer
10-A bis 16-A-Sicherung abgesichert
sein.
Bei Geräten, die in nicht-europäischen
Ländern betrieben werden, ist auf dem
Typenschild zu überprüfen, ob die
angegebene Spannung und Stromart mit
den Werten Ihres Stromnetzes
übereinstimmt. Das Typenschild befindet
sich im Gerät links unten. Ein eventuell
notwendiger Austausch der
Netzanschlussleitung darf nur durch
einen Fachmann erfolgen.
! Warnung
Auf keinen Fall darf das Gerät an
elektronische Energiesparstecker und an
Wechselrichter, die Gleichstrom in 230 V
Wechselstrom umwandeln,
angeschlossen werden (z.B.
Solaranlagen, Schiffsstromnetze).
Nach dem Aufstellen des Gerätes
mindestens 1 Stunde warten, bis das
Gerät in Betrieb genommen wird.
Während des Transports kann es
vorkommen, dass sich das im Verdichter
enthaltene Öl im Kältesystem verlagert.
Vor der ersten Inbetriebnahme den
Innenraum des Gerätes reinigen (siehe
Kapitel Reinigen").
Gerät einschalten
Hauptschalter Bild 1 /1 drücken. Das
Gerät beginnt zu kühlen.
Vom Werk aus hat die obere Kühlzone
eine Grundeinstellung von +18 °C und die
untere Kühlzone eine Grundeinstellung
von +10 °C.
9
Page 10
de
Temperatur einstellen
Die Einstellwerte können geändert
werden, siehe Beschreibung zur
Bedienblende.
Thermometer benutzen
Bild 5
Aktivieren des Digitalthermometers:
S Batterien an der Rückseite des
Thermometers einlegen. Die
Temperatur wird in °C angezeigt.
Tastensperre
Bild 1
Mit der Tastensperre kann das Gerät vor
ungewolltem Ausschalten und
Temperaturveränderung gesichert
werden.
Tastensperre ein- und
ausschalten
Durch gleichzeitiges Drücken der Tasten
X und Y für 3 Sekunden wird die
Tastensperre eingeschaltet.
Im Display wird ©¥ angezeigt.
Erneutes gleichzeitiges Drücken der
Tasten X und Y für 3 Sekunden
schaltet die Tastensperre wieder aus.
Im Display wird © angezeigt.
Warnton
Tür-Warnton
Wenn die Gerätetür länger als zwei
Minuten offen steht, ertönt der
Tür-Warnton und im Anzeigefeld wird
©§ angzeiget. Durch Schließen der Tür
schaltet der Warnton wieder ab.
Temperatur−Warnton
Falls die Temperatur für länger als
60 Minuten mehr als 2 °C unter die
eingestellte Temperatur fällt - Lta/actual
temperature (low temperature alarm −
Alarm wegen zu niedriger Temperatur)
wird in der Temperatur-Anzeige angezeigt
und ein Alarmton ertönt.
Falls die Temperatur für länger als
60 Minuten mehr als 5 °C über die
eingestellte Temperatur steigt Hta/actual temperature (high
temperature alarm − Alarm wegen zu
hoher Temperatur) wird in der
Temperatur-Anzeige angezeigt und ein
Alarmton ertönt.
Ohne Gefahr für das Kühlgut kann das
akustische und optische Signal erfolgen:
S 90 Minuten nach Inbetriebnahme des
Gerätes.
S bei Einlegen großer Mengen frischer
Lebensmittel.
Der Alarm wird automatisch beendet,
wenn die eingestellte Temperatur im
Schrank wieder hergestellt ist.
Durch Drücken einer beliebigen Taste
wird der Warnton ausgeschaltet.
Achtung:
Sehr tiefe Temperaturen führen dazu,
dass der Wein nicht mehr reifen kann.
10
Page 11
de
Beleuchtung (LED)
Bild 1/7
Ihr Gerät ist mit einer wartungsfreien
LED-Beleuchtung ausgestattet.
Vorsicht! LED-Beleuchtung
Laserstrahlung der Klasse 1M (Norm IEC
60825). Nicht mit optischen Instrumenten
direkt in die Strahlung blicken. Gefahr
von Augenschäden!
Reparaturen an dieser Beleuchtung
dürfen nur vom Kundendienst oder
autorisierten Fachkräften ausgeführt
werden.
Beim Öffnen der Tür Ihres Schranks
schaltet die Beleuchtung im Kühlraum
ein.
Dauerbeleuchtung
Bild 1/6
Zu Präsentationszwecken Ihres Weins
können Sie die Beleuchtung auch
dauerhaft einschalten. Dazu Lichtschalter
zweimal drücken.
Zum Abschalten der Dauerbeleuchtung,
Lichtschalter erneut drücken.
Temperatur-Zonen im
Kühlraum nutzen!
In Ihrem Weinlagerschrank lassen sich je
nach Bereich verschiedene Temperaturen
einstellen.
Für den oberen Bereich und unteren
Bereich im Schrank kann jeweils eine von
Ihnen gewünschte Temperatur eingestellt
werden.
(siehe Bedienblende)
Mehrzonen-Einstellung für
Serviertemperierung
Empfehlenswert für diese Anwendung ist
eine Einstellung im Oberteil von +16 °C
und im Unterteil von +6 °C. Mit dieser
Einstellung verteilen sich die
Temperaturen durch den Schrank zur
Aufbewahrung verschiedener Weintypen
gemäß folgender von oben nach unten
gehenden Reihenfolge:
S schwere Rotweine
S Rose und leichte Rotweine
S Weißwein
S Champagner und Schaumweine
Es empfiehlt sich, die Weine ein paar
Grade kälter als die gewünschte
Trinktemperatur zu servieren, da sich der
Wein beim Einschenken ins Glas rasch
erwärmt.
Einzonen-Einstellung für
Langzeitlagerung
Empfehlenswert für diese Anwendung ist
eine Einstellung im Oberteil von +12 °C
und im Unterteil von +12 °C. Durch diese
Einstellung im Ober und Unterteil wird für
eine gleichmäßige Temperatur im
Schrank gesorgt.
11
Page 12
de
Flaschen einordnen
Bild 8
Beim Einordnen beachten:
S Insgesamt können 114 dreiviertel
Liter-Flaschen auf den
Flaschenablagen untergebracht
werden.
Diese Stückzahl kann erreicht werden,
wenn die Flaschen mit dem
Flaschenhals nach vorne abgelegt
werden.
S Bei entgegengesetzter Lagerung der
Flaschen können 197 dreiviertel
Liter-Flaschen gelagert werden.
Hinweis!
Bei entgegengesetzter Lagerung ist
eine gute Luft-Zirkulation nicht mehr
möglich.
Dadurch wird der
Temperatur-Regelber eich
eingeschränkt.
S Die angegebene Stückzahlen der
Flaschen können abweichen bei
anderer Flaschenform und Größe.
S Um eine gute Luft-Zirkulation im Gerät
zu erhalten, dürfen die Flaschen die
Kühlraumrückwand nicht berühren.
Praktische Tipps zur
Weinlagerung
S Flaschenweine grundsätzlich
ausgepackt − nicht in Kisten oder
Kartons im Kühlraum aufbewahren.
S Alte Flaschen müssen so gelegt
werden, dass der Kork stets benetzt ist.
Niemals sollte zwischen Wein und Kork
ein Luftzwischenraum bestehen.
S Die offenen Flaschenablagen eignen
sich besonders gut, weil sie die
Luftzirkulation nicht unterbrechen.
Dadurch wird die Luftfeuchtigkeit, die
an den Flaschen kondensiert, schnell
wieder abgetrocknet.
S Vor dem Genuss sollte der Wein
langsam angewärmt" (chambriert)
werden: Holen Sie z. B. den Rosé
ca. 2-5 Stunden, den Roten 4-5
Stunden vorher auf den Tisch, dann
haben Sie die richtige Trinktemperatur.
Weißwein dagegen kommt direkt auf
den Tisch. Sekt und Champagner
sollten kurz vor dem Genuss im
Kühlschrank gekühlt werden.
S Berücksichtigen Sie, dass Weine immer
etwas niedriger als ihre ideale
Serviertemperatur gekühlt sein sollten,
da sie sich beim Einschenken ins Glas
sofort um 1 bis 2 °C erwärmen!
Nutzinhalt
Die Angaben zum Nutzinhalt finden Sie in
Ihrem Gerät auf dem Typenschild.
12
Page 13
de
Tri nk tem pe ra turen
Die richtige Serviertemperatur
entscheidet über den Geschmack des
Weines und damit über Ihren
Trinkgenuss.
Wir empfehlen zum Servieren des Weines
folgende Trinktemperaturen:
Weinart
Große Bordeaux rot
Côtes du Rhône rot/
Barolo
Große Burgunder rot/
Bordeaux rot
Portwein 15 °C
Junge Burgunder
rot
Junge Rotweine 12 °C
Junger Beaujolais/ Alle Weißweine mit wenig
Restsüße
Trinktemperatur
18 °C
17 °C
16 °C
14 °C
11 °C
Gerät ausschalten und
stilllegen
Gerät ausschalten
Bild 1
Hauptschalter 1 drücken.
Kühlmaschine schaltet ab.
Anzeige leuchtet dauerhaft.
Gerät stilllegen
Wenn Sie das Gerät längere Zeit nicht
benutzen:
1. Gerät ausschalten.
2. Netzstecker ziehen oder Sicherung
ausschalten.
3. Gerät reinigen.
4. Geräte-Tür offen lassen.
Alte Weißweine/
große Chardonnay
Sherry 9 °C
Junge Weißweine
ab Spätlese
Weißweine Lire/
Entre-deux-Mers
10 °C
8 °C
7 °C
13
Page 14
de
Gerät reinigen
Achtung!
Verwenden Sie keine sand-, chlorid- oder
säurehaltigen Putz- und Lösungsmittel.
1. Achtung: Netzstecker ziehen oder
Sicherung ausschalten!
2. Die Türdichtung nur mit klarem Wasser
abwischen und danach gründlich
trockenreiben.
3. Reinigen Sie das Gerät mit einem
weichen Tuch, lauwarmem Wasser
und etwas PH-neutralem Spülmittel.
Das Spülwasser darf nicht in die
Beleuchtung gelangen.
4. Nach dem Reinigen: Gerät wieder
anschließen und einschalten.
Tauwasser-Rinne und Ablaufloch Bild 6
regelmäßig reinigen, damit das
Tauwasser ablaufen kann.
Tauwasser-Rinne mit Stäbchen o. ä.
reinigen.
Das Reinigungswasser darf nicht durch
das Ablaufloch in die Verdunstungsschale
laufen.
Aktivkohlefilter
Bild 7
Der Aktivkohlefilter sorgt für
Luftaustausch und Geruchsverbesserung
im Gerät.
Wir empfehlen, den Filter jährlich
auszutauschen.
Ersatzfilter sind beim Kundendienst
erhältlich.
Energie sparen
S Gerät in einem trockenen, belüftbaren
Raum aufstellen! Das Gerät soll nicht
direkt in der Sonne oder in der Nähe
einer Wärmequelle stehen
(z. B. Heizkörper, Herd). Verwenden Sie
ggf. eine Isolierplatte.
S Geräte-Tür so kurz wie möglich öffnen!
S Die Geräterückseite sollte gelegentlich
mit einem Staubsauger oder Pinsel
gereinigt werden, um einen erhöhten
Stromverbrauch zu vermeiden.
Betriebsgeräusche
Ganz normale Geräusche
Brummen − Kälteaggregat läuft.
Blubbernde, surrende oder gurgelnde
Geräusche − Kältemittel fließt durch die
Rohre.
Klicken − Motor schaltet ein oder aus.
Geräusche vermeiden
Das Gerät steht uneben
Bitte richten Sie das Gerät mit Hilfe einer
Wasserwaage aus. Verwenden Sie dazu
die Schraubfüße oder legen Sie etwas
unter.
Das Gerät steht an"
Bitte rücken Sie das Gerät von
anstehenden Möbeln oder Geräten weg.
Schubladen, Körbe oder
Abstellflächen wackeln oder klemmen
Prüfen Sie bitte die herausnehmbaren
Teile und setzen Sie sie eventuell neu ein.
Gefäße berühren sich
Rücken Sie bitte die Flaschen oder
Gefäße leicht auseinander.
14
Page 15
de
Kleine Störungen selbst beheben
Bevor Sie den Kundendienst rufen:
Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben
können.
Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen −
auch während der Garantiezeit!
Störung Mögliche Ursache Abhilfe
Der Boden des
Kühlraums ist nass.
Die Kältemaschine
schaltet immer häufiger
und länger ein.
Der Kühlschrank hat
keine Kühlleistung.
Das Tauwasser-Ablaufrohr
ist verstopft Bild 6.
Häufiges Öffnen der
Geräte-Tür.
Die Be- und
Entlüftungsöffnungen sind
verdeckt.
Das Gerät ist
ausgeschaltet.
Stromausfall; die
Sicherung ist
ausgeschaltet; der
Netzstecker sitzt nicht fest.
Reinigen Sie die Tauwasserrinne und
das Ablaufrohr
(siehe Gerät reinigen")
Tür nicht unnötig öffnen.
Hindernisse entfernen.
Ein/Aus-Schalter Bild 1/1 drücken.
Prüfen, ob Strom vorhanden ist,
Sicherungen überprüfen.
15
Page 16
de
Kundendienst rufen
Einen Kundendienst in Ihrer Nähe finden
Sie im Telefonbuch oder im
Kundendienst-Verzeichnis. Geben Sie
bitte dem Kundendienst die
Erzeugnisnummer (E-Nr.) und die
Fertigungsnummer (FD-Nr.) des Gerätes
an.
Sie finden diese Angaben auf dem
Typenschild.
F-Nr.
FD-Nr.
Bitte helfen Sie durch Nennung der
Erzeugnis- und Fertigungsnummer mit,
unnötige Anfahrten zu vermeiden. Sie
sparen die damit verbundenen
Mehrkosten.
16
Page 17
en
Information
concerning disposal
x Disposal of packaging
The packaging protects your appliance
from damage during transit. All packaging
materials are environmentally friendly and
recyclable. Please contribute to a better
environment by disposing of packaging
materials in an environmentally-friendly
manner.
Please ask your dealer or inquire at your
local authority about current means of
disposal.
x Disposal of your old
appliance
Old appliances are not worthless rubbish!
Valuable raw materials can be reclaimed
by recycling old appliances.
This appliance is labelled in
accordance with European Directive
2002/96/EG concerning used
electrical and electronic appliances
(waste electrical and electronic
equipment - WEEE). The guideline
determines the framework for the return
and recycling of used appliances as
applicable throughout the EU.
!
Warning
Redundant appliances:
1. Pull out the mains plug.
2. Cut off the power cord and discard
with the mains plug.
Refrigerators contain refrigerants and the
insulation contains gases. Refrigerant
and gases must be disposed of properly.
Ensure that tubing of the refrigerant
circuit is not damaged prior to proper
disposal.
Safety and warning
information
Before you switch ON the
appliance
Please read the operating and installation
instructions carefully.
They contain important information
on how to install, use and maintain the
appliance.
Keep all documentation for subsequent
use or for the next owner.
Technical safety
S This appliance contains a small quantity
of environmentally-friendly but flammable R600a refrigerant. Ensure that
the tubing of the refrigerant circuit is not
damaged during transportation and
installation. Leaking refrigerant may
cause eye injuries or ignite.
If damage has occurred
− Keep naked flames and/or ignition
sources away from the appliance.
− Thoroughly ventilate the room for
several minutes.
− Switch off the appliance and pull out
the mains plug or switch off the fuse.
− Notify customer service.
The more refrigerant an appliance
contains, the larger the room must be.
Leaking refrigerant can form a flammable gas-air mixture in rooms which
are too small.
The room must be at least 1 m
of refrigerant. The amount of refrigerant
in your appliance is indicated on the
rating plate inside the appliance.
3
per 8 g
17
Page 18
en
S Only customer service may change
the power cord and carry out any other
repairs. Improper installations and
repairs may put the user at
considerable risk.
Important information when
using the appliance
S Never use electrical appliances inside
the appliance (e. g. heaters, electric ice
makers, etc.). Risk of explosion!
S Never use a steam cleaner to defrost
or clean the appliance. The steam may
penetrate electrical parts and cause
a short-circuit.
Risk of electric shock!
S Do not use pointed or sharp-edged
implements to remove frost or layers
of ice.
You could damage the refrigerant
tubing. Leaking refrigerant may ignite
or cause eye injuries.
S Do not store products which contain
flammable propellants (e. g. spray cans)
or explosive substances in the
appliance. Explosion hazard!
S Do not stand or support yourself on
the base, drawers or doors, etc.
S Before defrosting or cleaning the
appliance, switch off the appliance,
pull out the mains plug or switch off
the fuse.
Pull on the mains plug, not on the
power cord.
S Bottles which contain a high
percentage of alcohol must be sealed
and stored in an upright position.
S Keep plastic parts and the door seal
free of oil and grease. Otherwise, parts
and door seal will become porous.
S Never cover or block the ventilation
openings for the appliance.
S People who have limited physical,
sensory or mental abilities or
inadequate knowledge must not use
this appliance unless they are
supervised or given meticulous
instructions.
Children in the household
S Keep children away from packaging
and its parts. Danger of suffocation
from folding cartons and plastic film!
S Do not allow children to play with the
appliance!
S If the appliance features a lock, keep
the key out of the reach of children.
General requirements
This appliance is only intended for the
storage of wine.
This appliance is intended for domestic
use in private households and for a
domestic environment.
The appliance has been
interference−suppressed in compliance
with EU Directive 2004/108/EC.
The refrigerant circuit has been tested for
leaks.
This product complies with the relevant
safety regulations for electrical appliances
(EN 60335/2/24).
18
Page 19
en
Getting to know your
appliance
Please fold out the illustrated last page.
These operating instructions refer to
several models.
The illustrations may differ.
Fig. 1
1−6 Fascia
7 Interior light
8 Active carbon filters
9 Thermometer
10 Wooden shelves
11 Condensation drainage channel
12 Bottle shelf
13 Door lock
Fascia
Fig. 1
1 Main On/Off switch
Switches the whole appliance on and
off.
2 Temperature selection buttons
The selected temperature is set with
the X and Y buttons.
First use the selector switches for the
lower chilling zone 4 or the upper
chilling zone 5 to select the chilling
zone which is to be set.
3 Temperature display
Set temperature is displayed:
Upper temperature display:
Temperature display in the upper
cooling zone
Lower temperature display:
Temperature display in the lower
temperature zone
4 Lower refrigeration zone:
Press button − £ is indicated on
the display.
Note:
The refrigerator compartment
temperature can be set from +5 °C
to +22 °C.
The lower area of the cabinet cannot
be set warmer than the upper area.
19
Page 20
en
5 Upper refrigeration zone:
Press button − £ is indicated on
the display.
Note:
The refrigerator compartment
temperature can be set from +8 °C
to +22 °C.
The upper area of the refrigerator
cannot be set colder than the lower
area.
6 Light switch
Note ambient
temperature and
ventilation
The climatic class can be found on the
rating plate. It specifies the ambient
temperatures at which the appliance may
be operated.
Climatic category Permitted ambient
temperature
SN +10 °C to 32 °C
Installing the appliance
Install the appliance in a dry, well
ventilated room. The installation location
should neither be exposed to direct
sunlight nor near a heat source, e.g.
a cooker, radiator, etc. If installation next
to a heat source is unavoidable, use
a suitable insulating plate or observe the
following minimum distances to a heat
source:
3 cm to electric or gas cookers.
30 cm to an oil or solid-fuel cooker.
Changing over the door
hinges
Fig. 2
(if required)
Installation in numerical sequence.
N +16 °C to 32 °C
ST +16 °C to 38 °C
T +16 °C to 43 °C
Ventilation
Fig. 3
The air on the rear panel of the appliance
heats up. The warm air must be able to
escape. Otherwise, the refrigerator must
work harder. This will increase the power
consumption.
For this reason pull up the spacers
provided on the appliance’s rear panel for
the optimum distance to the wall Fig. 4.
Never cover or block the ventilation
openings!
20
Page 21
en
Aligning the appliance
Place the appliance in the designated
location and align.
Adjust the height-adjustable feet with
a screwdriver.
Connecting
the appliance
After installing the appliance, wait at least
1 hour until the appliance starts up.
During transportation the oil in the
compressor may have flowed into the
refrigeration system.
Before switching on the appliance for
the first time, clean the interior of the
appliance (see chapter Cleaning).
The socket should be freely accessible.
Connect the appliance only to
220–240 V/50 Hz alternating current via
a correctly installed earthed socket.
The socket must be fused with a 10 A
to 16 A fuse.
If the appliance is to be operated in
a non-European country, check on
the rating plate whether the indicated
voltage and current type correspond
to the values of your mains supply.
The rating plate is situated in the bottom
left-hand side of the appliance.
The power cord may be replaced by
a technician only.
Switching on
the appliance
Press the main switch, Fig. 1/1.
The appliance starts refrigerating.
The factory has preset the upper chilling
zone with a basic setting of +18 °C and
the lower chilling zone with a basic
setting of +10 °C.
Selecting the
temperature
The set values can be changed,
see Description of control panel.
Using the thermometer
Fig. 5
Activate the digital thermometer:
S Insert batteries into the rear of the
thermometer. The temperature is
displayed in ºC.
! Warning
Never connect the appliance to electronic
energy saver plugs or to power inverters
which convert the direct current to 230 V
alternating current (e.g. solar equipment,
power supplies on ships).
21
Page 22
en
Button lock
Fig. 1
The button lock prevents the appliance
from being switched off unintentionally
and the temperature from being
changed.
Switching button lock on
and off
Simultaneously press buttons X and Y
for 3 seconds to switch the button lock
on.
©¥ is displayed.
Simultaneously press buttons X and Y
for 3 seconds again to switch the button
lock off.
© is displayed.
Warning signal
The door warning signal
If the appliance door is open for longer
than two minutes, the door warning
signal sounds and ©§ is indicated on
the display panel. Close the door to
switch off the warning signal.
Temperature warning signal
If the temperature drops more than 2 °C
below the set temperature for longer than
60 minutes, Lta/actual temperature (low
temperature alarm) is indicated on the
temperature display and an alarm
sounds.
If the temperature rises more than 5 °C
above the set temperature for longer than
60 minutes, Hta/actual temperature
(high temperature alarm) is indicated on
the temperature display and an alarm
sounds.
The acoustic and optical signals may be
actuated without risk to the refrigerated
food:
S 90 minutes after the appliance was
switched on.
S When large quantities of fresh food are
placed in the appliance.
The alarm automatically ends when the
set temperature has been restored in the
cabinet.
Press any button to switch off the
warning signal.
Caution:
Very low temperatures will prevent the
wine from maturing.
22
Page 23
en
Light (LED)
Fig. 1/7
Your appliance features
a maintenance-free LED light.
Caution! LED light
Class 1M laser lighting (IEC 60825
Standard). Do not look directly into the
lighting with optical instruments. Risk of
eye injury!
These lights may be repaired by
customer service or authorised
technicians only.
When you open the cabinet door, the
light in the refrigerator compartment
comes on.
Constant lighting
Fig. 1/6
You can display your wine by switching
on the light permanently. To do this, press
the light switch twice.
To switch off the continuous light, press
the light switch again.
Use temperature zones
in the refrigerator
compartment!
You can set different temperatures in
your wine storage cabinet according to
the area.
You can set a temperature of your
choice in the upper and lower areas of
the cabinet
(see control panel).
Multi-zone setting for
serving at room temperature
A setting of +16 ºC in the upper section
and +6 ºC in the lower section is
recommended for this application.
This setting distributes the temperatures
through the cabinet for the different
types of wine stored from top to bottom
as follows:
S Heavy red wines
S Rosé and light red wines
S White wine
S Champagne and sparkling wines
It is recommended to serve the wine
a few degrees colder than the required
drinking temperature, as the wine warms
up quickly when poured into glasses.
Single-zone setting for
long-term storage
A setting of +12 ºC in the upper section
and +12 ºC in the lower section is
recommended for this application.
This setting in the upper and lower
sections ensures a uniform temperature
in the cabinet.
23
Page 24
en
Placing bottles
in the refrigerator
Fig. 8
Note when loading products:
S A total of 114 0.75-litre bottles can be
stored on the bottle shelves.
This number of bottles can be stored
if the bottles are placed with their necks
facing forwards.
S If the bottles are placed the other way
round, 197 0.75-litre bottles can be
stored.
Note:
If bottles are placed the other way
round, good air circulation is no longer
possible.
As a result, the temperature control
range is restricted.
S The indicated number of bottles may
vary depending on the shape and size
of the bottles.
S To maintain a good air circulation in
the appliance, the bottles must not
touch the rear panel of the refrigerator
compartment.
Usable capacity
Practical tips for storing
wine
S Unpack bottles of wine – do not leave
in crates or cardboard boxes – before
storing in the refrigerator compartment.
S Place old bottles so that the cork
is always wet. There should never
be an air gap between the wine and
the cork.
S The open bottle shelves are especially
suitable because they do not interrupt
the air circulation.
As a result, the atmospheric humidity
which condenses on the bottles quickly
dries again.
S Before the wine is drunk, it should
be “warmed up” (chambré):
Place e.g. rosé wine on the table
approx. 2−5 hours before drinking,
red wine 4−5 hours before drinking.
The wine will then be at the correct
drinking temperature.
Sparkling wine and Champagne should
be cooled in the refrigerator shortly
before drinking.
S Remember that wine should always
be cooled slightly lower than the ideal
serving temperature, as its temperature
increases by 1 to 2 °C as soon
as it is poured into a glass!
Information on the usable capacity can
be found inside your appliance on the
rating plate.
24
Page 25
en
Drinking temperatures
The correct serving temperature is crucial
for the taste and therefore your
enjoyment of the wine.
We recommend serving wine at the
following drinking temperatures:
Drinking
Type of wine
Bordeaux red
Côtes du Rhône
red/Barolo
Burgundy red/
Bordeaux red
Port
Young Burgundy red
Young red wine
Young Beaujolais/
all white wines with
little residual sugar
temperature
18 ºC
17 ºC
16 ºC
15 ºC
14 ºC
12 ºC
11 ºC
Switching off and
disconnecting
the appliance
Switching off the appliance
Fig. 1
Press main switch 1.
Refrigerating unit switches off.
Display is lit continuously.
Disconnecting the
appliance
If you do not use the appliance for
a prolonged period:
1. Switch off the appliance.
2. Pull out the mains plug or switch off
the fuse.
3. Clean the appliance.
4. Leave the appliance door open.
Old white wines/
Chardonnay
Sherry
Young white wines
from late vintage
White wines Loire/
Entre-deux-Mers
10 ºC
9 ºC
8 ºC
7 ºC
25
Page 26
en
Cleaning the appliance
Attention!
Do not use abrasive, chloride or acidic
cleaning agents or solvents.
1. Attention: Pull out the mains plug
or switch off the fuse!
2. Wipe the door seal with clear water
only and then wipe dry thoroughly.
3. Clean the appliance with a soft cloth,
lukewarm water and a little PH-neutral
washing-up liquid. The rinsing water
must not run into the light.
4. After cleaning: reconnect and switch
on the appliance.
Regularly clean the condensation
channel and drainage hole, Fig. 6, so
that the condensation can flow out.
Clean the condensation channel with
cotton buds, etc.
Water used for cleaning must not
run through the drainage hole into the
evaporation pan.
Tips for saving energy
S Install the appliance in a dry, well
ventilated room, but not in direct
sunlight and not near a heat source
(e.g. radiator, cooker, etc.). If required,
use an insulating plate.
S Open and close the door as briefly
as possible.
S Occasionally clean the rear of the
appliance with a vacuum cleaner or
paint brush to prevent an increased
power consumption.
Operating noises
Normal noises
Humming − refrigerating unit is running.
Bubbling, gurgling or whirring noises −
refrigerant is flowing through the tubing.
Clicking − motor is switching on or off.
Active carbon filters
Fig. 7
The activated carbon filter, ensures that
air is replaced and odours reduced in the
appliance.
We recommend replacing the filter
annually.
Replacement filters are available from
customer service.
26
Preventing noises
The appliance is not level
Please align the appliance with a spirit
level. Use the height-adjustable feet
or place something under the feet.
The appliance is not free-standing
Please move the appliance away from
adjacent units or appliances.
Drawers or storage areas wobble
or stick
Please check the removable parts and,
if required, reinsert them.
Bottles or receptacles are touching
each other
Please move bottles or receptacles away
from each other.
Page 27
Eliminating minor faults yourself
Before you call customer service:
Please check whether you can eliminate the fault yourself based on the following
information.
Customer service will charge you for advice, even if the appliance is still under
guarantee!
en
Fault
Floor of the refrigerator
compartment is wet.
The refrigerating unit
is switching on more
frequently and for longer.
Refrigerator has no
cooling capacity.
Possible cause Remedial action
The condensation
drainage pipe is blocked
Fig. 6.
Appliance door opened
frequently.
The ventilation openings
have been covered.
Appliance has switched
off.
Power failure; the fuse
has been switched off;
the mains plug has not
been inserted properly.
Clean the condensation channel and
outlet
(See Cleaning the appliance")
Do not open the door unnecessarily.
Remove obstacles.
Press the On/Off button Fig. 1/1.
Check whether the power is on,
check the fuses.
27
Page 28
en
Calling customer
service
Your local customer service can be
found in the telephone directory or in the
customer-service index. Please provide
customer service with the appliance
product number (E no.) and production
number (FD no).
This information can be found on the
product label.
F-Nr.
FD-Nr.
To prevent unnecessary call-outs,
please assist customer service by quoting
the product and production numbers.
This will save you additional costs.
28
Page 29
Conseils pour la mise
au rebut
x Mise au rebut
de l’emballage
L’emballage protège votre appareil contre
les dégâts qu’il pourrait subir en cours
de transport. Tous les matériaux qui
le constituent sont compatibles avec
l’environnement et recyclables.
Aidez-nous à recycler l’emballage en
respectant l’environnement.
Pour savoir comment vous débarrasser
de l’emballage, veuillez consulter votre
revendeur ou les services administratifs
de votre mairie.
fr
x Mise au rebut de l’ancien
appareil
Les appareils usagés ne sont pas des
déchets sans valeur. Leur élimination
dans le respect de l’environnement
permet d’en récupérer de précieuses
matières premières.
Cet appareil est marqué selon la
directive européenne 2002/96/CE
relative aux appareils électriques et
électroniques usagés (waste electrical
and electronic equipment - WEEE). La
directive définit le cadre pour une reprise
et une récupération des appareils
usagés applicables dans les pays de la
CE.
!
Attention
Avant de mettre au rebut l’appareil qui
ne sert plus :
1. Débranchez la fiche mâle de la prise
de courant.
2. Sectionnez le cordon d’alimentation
puis enlevez-le avec la fiche mâle.
Les appareils frigorifiques contiennent
des fluides frigorigènes et des gaz
isolants qui nécessitent une mise au
rebut adéquate. Veillez à ce que les
tuyaux du circuit frigorifique de votre
appareil ne soient pas endommagés
jusqu’à son élimination dans les règles de
l’art. Jusqu’à l’enlèvement de l’appareil,
veillez bien à ce que son circuit
frigorifique ne soit pas endommagé.
29
Page 30
fr
Consignes de sécurité
et avertissements
Avant de mettre l’appareil
en service
Veuillez lire attentivement et entièrement
les informations figurant dans les notices
d’utilisation et de montage.
Elle contiennent des remarques importantes concernant l’installation,
l’utilisation et l’entretien de l’appareil.
Conservez toute la documentation pour
pouvoir la consulter à nouveau ultérieurement ou si l’appareil doit changer un jour
de propriétaire.
Sécurité technique
S Cet appareil contient une petite
quantité d’un fluide réfrigérant
écologique mais inflammable, le R
600a. Pendant le transport et la mise
en place de l’appa- reil, veillez à ne pas
endommager les tuyauteries du circuit
frigorifique. Si le fluide réfrigérant jaillit, il
peut provoquer des lésions oculaires ou
s’enflammer.
Si l’appareil est endommagé
− De l’appareil, éloignez toute flamme
nue ou source d’inflammation.
− Aérez bien la pièce pendant quelques
minutes.
− Éteignez l’appareil, débranchez sa
fiche mâle ou ramenez le disjoncteur
en position éteinte.
− Prévenez le service après-vente.
Plus l’appareil contient du fluide réfrigérant et plus grande doit être la pièce
dans laquelle il se trouve. Dans les
pièces trop petites, un mélange gazair inflammable peut se former en cas
de fuite.
Comptez 1 m
la pièce pour 8 g de fluide réfrigérant.
La quantité de fluide présente dans
l’appareil est indiquée sur la plaque
signalétique située à l’intérieur de ce
dernier.
S Le changement de cordon d’alimenta-
tion et d’autres réparations sont exclusivement réservées au service aprèsvente. Les installations et réparations
inexpertes peuvent engendrer des
risques considérables pour l’utilisateur.
3
de volume minimum de
Pendant l’utilisation
S N’utilisez jamais d’appareils électriques
à l’intérieur de l’appareil (par ex. des
appareils de chauffage, sorbetières
électriques, etc.).
Risque d’explosion !
S Ne dégivrez ni ne nettoyez jamais
l’appareil avec un nettoyeur à vapeur.
La vapeur risque d’atteindre des pièces
électriques et de provoquer un courtcircuit.
Risques d’électrocution !
S Pour détacher le givre ou les couches
de glace, n’utilisez jamais d’objets
pointus ou présentant des arêtes vives.
Vous risqueriez d’endommager les
tuyaux de fluide réfrigérant. Le fluide
réfrigérant en train de jaillir risque de
s’enflammer ou de provoquer des
lésions oculaires.
S Ne stockez dans l’appareil ni produits
contenant des gaz propulseurs inflammables (par ex. bombes aérosols) ni
produits explosifs.
Risque d’explosion !
30
Page 31
fr
S Ne vous servez pas des socles,
clayettes et portes comme marchepieds ou pour vous appuyer.
S Pour dégivrer et nettoyer, éteignez
l’appareil, débranchez la fiche mâle
de la prise de courant ou ramenez le
fusible/disjoncteur en position éteinte.
Pour débrancher, saisissez la fiche
mâle, ne tirez jamais le cordon
d’alimentation à vous.
S Stockez les boissons fortement
alcoolisées en position verticale dans
des récipients bien fermés.
S L’huile et la graisse ne doivent pas
entrer en contact avec les parties en
matières plastiques et le joint de porte.
(ces derniers pourraient sinon devenir
poreux).
S Ne recouvrez et n’obstruez jamais les
orifices de ventilation de l’appareil.
S L’utilisation de cet appareil par des
personnes présentant des capacités
physiques, sensorielles ou psychiques
restreintes, ou ne détenant pas les
connaissances voulues, devra se
dérouler sous surveillance ou après leur
avoir fourni des instructions détaillées.
Les enfants et l’appareil
S Ne permettez jamais aux enfants de
jouer avec l’emballage et ses pièces
constitutives. Ils risquent de s’étouffer
avec les cartons pliants et les feuilles
de plastique !
S L’appareil n’est pas un jouet, éloignez
les enfants.
S Si l’appareil est équipé d’une serrure :
rangez la clé hors de portée des
enfants.
Dispositions générales
Cet appareil est uniquement destiné au
stockage du vin.
Cet appareil est conçu pour être utilisé
dans un établissement privé ou dans
environnement domestique.
L’appareil a été antiparasité
conformément à la directive
UE 2004/108/EC.
Le circuit frigorifique a subi un contrôle
d’étanchéité.
Ce produit est conforme aux dispositions
de sécurité applicables aux appareils
électriques (EN 60335/2/24).
31
Page 32
fr
Présentation de
l’appareil
Veuillez déplier les volets illustrés situés
à la dernière page. La présente notice
d’utilisation vaut pour plusieurs modèles.
Selon le modèle, l’appareil peut différer
du contenu des illustrations.
Fig. 1
1−6 Bandeau de commande
7 Eclairage intérieur
8 Filtres à charbon actif
9 Thermomètre
10 Grilles en bois
11 Rigole d’écoulement de l’eau
de dégivrage
12 Clayette à bouteilles
13 Fermeture de la porte
Bandeau de commande
Fig. 1
1 Interrupteur principal Marche /
Arrêt
Il sert à allumer et éteindre l’ensemble
de l’appareil.
2 Touches de réglage de
la température
Les touches X et Y permettent
de régler la température souhaitée.
Avant d’utiliser cet appareil,
paramétrez la zone frigorifique à l’aide
des touches de sélection pour la
régler en dessous de 4 ou au−dessus
de 5.
3 Indicateur de température
La température réglée s’affiche :
Affichage supérieur de la
température :
Affichage de la température dans
la zone de réfrigération supérieure
Affichage inférieur de la température :
Affichage de la température dans
la zone inférieure de température
32
Page 33
4 Zone de réfrigération du bas :
Appuyez sur la touche. La mention
£ s’affiche.
Remarque :
Vous pouvez régler la température
du compartiment de réfrigération
entre +5 °C et +22 °C.
Vous ne pouvez pas régler une
température plus élevée dans la zone
inférieure que dans la zone
supérieure.
5 Zone de réfrigération du haut :
Appuyez sur la touche. La mention
£ s’affiche.
Remarque :
Vous pouvez régler la température du
compartiment de réfrigération entre
+8 °C et +22 °C.
Il n’est pas possible de régler la partie
supérieure de la cave sur une
température plus froide que la partie
inférieure.
6 Interrupteur d’éclairage
fr
Installation de l’appareil
Un local sec et aérable convient pour
installer l’appareil. Evitez de placer
l’appareil à un endroit directement
exposé aux rayons solaires ou à proximité
d’une source de chaleur telle une
cuisinière, un radiateur, etc. Si
l’installation près d’une source de chaleur
est inévitable, utilisez une plaque isolante
appropriée ou respectez les distances
minimales suivantes:
3 cm par rapport aux cuisinières
électriques ou à gaz,
30 cm par rapport à un appareil
de chauffage au fuel ou au charbon.
Inversion du sens
d’ouverture de porte
Fig. 2
(si nécessaire)
Effectuez le montage dans l’ordre des
chiffres.
33
Page 34
fr
Consignes pour la
température ambiante
et l’aération
La catégorie climatique est indiquée
sur la plaque signalétique. Elle indique
à quelles températures ambiantes
l’appareil peut fonctionner.
Catégorie climatique Température
ambiante admissible
SN de +10 °C à 32 °C
N de +16 °C à 32 °C
ST de +16 °C à 38 °C
T de +16 °C à 43 °C
Aération
Fig. 3
L’air entrant en contact avec la paroi
arrière de l’appareil se réchauffe. Cet air
chaud doit pouvoir s’échapper sans
obstacle. S’il ne le peut pas, le groupe
frigorifique doit fonctionner plus
longtemps, ce qui augmente
la consommation de courant.
Pour cette raison, rabattez vers le haut
les écarteurs prévus contre la paroi
arrière de l’appareil et conserver ainsi
l’écart nécessaire par rapport à la paroi
Fig. 4.
Pour cette raison, ne recouvrez et
n’obstruez en aucun cas les orifices
d’aération.
Ajuster l’appareil
Amenez l’appareil sur l’emplacement
prévu puis ajustez-le pour qu’il se
retrouve bien d’aplomb.
Pour modifier le réglage des pieds à vis,
servez-vous d’une clé à fourche.
Branchement
de l’appareil
Après l’installation de l’appareil en
position verticale, attendez au moins
une heure avant de le mettre en service.
Il peut en effet arriver, pendant
le transport, que l’huile présente dans
le compresseur se déplace vers le circuit
frigorifique.
Avant la première mise en service,
nettoyez le compartiment intérieur
de l’appareil. (Voir le chapitre Nettoyage).
La prise de courant doit rester facilement
accessible. Branchez la fiche mâle de
l’appareil dans une prise secteur en
220−240 V / 50 Hz, réglementairement
reliée à la terre. La prise doit être
protégée par un fusible/disjoncteur
supportant de 10 A à 16 A.
Sur les appareils destinés aux pays
non européens, vérifiez si la tension
de branchement et le type de courant
spécifiés sur la plaque signalétique
concordent bien avec ceux offerts par
le secteur du pays concerné. La plaque
signalétique se trouve en bas à gauche
dans l’appareil. Si un changement de
cordon d’alimentation électrique
s’impose, cette opération est réservée
à un spécialiste.
34
Page 35
! Attention
Il ne faut en aucun cas raccorder
l’appareil à des fiches d’économie
d’énergie et à des onduleurs
convertissant le courant continu
(débité par exemple par des installations
photovoltaïques ou le réseau de bord
d’un bateau) en courant alternatif
230 volts.
fr
Utilisation du
thermomètre
Fig. 5
Pour activer le thermomètre numérique :
S Installez les piles au dos du
thermomètre. La température s’affiche
en degré Celsius.
Enclenchement
de l’appareil
Appuyez sur l’interrupteur principal
Fig. 1/1, L’appareil commence
à réfrigérer.
Sorti de l’usine, le réglage de base
supérieur de la zone frigorifique est de
+18 °C ; le réglage de base inférieur est
de +10 °C.
Réglage de la
température
Vous pouvez modifier les valeurs réglées :
voir la description sur le bandeau de
commande.
Verrouillage des touches
Fig. 1
Le verrouillage des touches permet de
protéger l’appareil contre une extinction
involontaire et une modification de
la température.
Activer et désactiver
le verrouillage des touches
Le fait d’appuyer simultanément sur
les touches X et Y pendant
3 secondes active le verrouillage des
touches.
La mention ©¥ apparaît à l’afficheur.
Le fait d’appuyer à nouveau
simultanément sur les touches X et Y
pendant 3 secondes désactive à nouveau
le verrouillage des touches.
La mention © apparaît à l’afficheur.
35
Page 36
fr
Alarme sonore
Alarme sonore de porte
Si la porte de l’appareil reste ouverte plus
de deux minutes, l’alarme de la porte
retentit et la mention ©§ s’affiche.
Refermer la porte suffit pour que l’alarme
sonore cesse.
L’alarme s’arrête automatiquement
lorsque la cave à vin revient sur
la température réglée.
Appuyez sur une touche quelconque
pour éteindre l’alarme sonore.
Attention :
Les températures très basses empêchent
le vin de vieillir.
Alarme sonore pour
température excessive
Si la température descend pendant plus
de 60 minutes plus de 2 °C en dessous
de la température réglée, la mention
Lta/actual temperature (low
temperature alarm – Alarme car
température trop basse) s’affiche
à l’indicateur de température et un signal
d’alarme retentit.
Si la température monte pendant plus
de 60 minutes plus de 5 °C au dessus
de la température réglée, la mention
Hta/actual temperature (high
temperature alarm – Alarme car
température trop élevée) s’affiche
à l’indicateur de température et un signal
d’alarme retentit.
Le signal sonore et optique peut
se manifester dans les cas suivants,
sans que cela signifie que les produits
réfrigérés risquent de s’abîmer :
S 90 minutes après la mise en service
de l’appareil.
S Si vous avez rangé de grandes
quantités de produits frais.
Éclairage (LED)
Fig. 1/7
Votre appareil est équipé d’un éclairage
par LED ne demandant pas d’entretien.
Prudence ! Éclairage par LED
Rayonnement laser de classe 1M
(norme IEC 60825). N’observez jamais
le rayonnement avec des instruments
optiques. Risque de lésions oculaires !
Les réparations de cet éclairage sont
exclusivement réservées au service
après-vente ou à des spécialistes
autorisés.
Lorsque vous ouvrez la porte de votre
cave à vin, la lampe du compartiment
de réfrigération s’allume.
Éclairage permanent
Fig. 1/6
Pour présenter votre vin, vous pouvez
également laisser la lampe allumée. Pour
ce faire, appuyez deux fois sur
l’éclairage.
Pour éteindre l’éclairage permanent,
appuyez à nouveau sur l’interrupteur.
36
Page 37
fr
Profitez des différentes
zones de température
dans l’appareil!
Vous pouvez régler différentes
températures dans les zones de votre
cave à vin.
Vous pouvez régler la température de
votre choix dans les zones supérieure et
inférieure de la cave à vin.
(voir le bandeau de commande)
Réglage multizone pour
température de dégustation
Pour cette fonction, il est préconisé de
régler la section supérieure sur +16 ºC
minimum et la section inférieure sur +6
ºC minimum Ce réglage permet de
répartir les températures à l’intérieur de la
cave pour conserver diverses sortes de
vin selon l’ordre suivant, du haut vers le
bas :
S Vins rouges corpulents
S Rosés et vins rouges légers
S Vins blancs
S Champagnes et vins mousseux
Nous vous recommandons de servir les
vins quelques degrés en dessous de la
température souhaitée car ils se
réchauffent rapidement lorsqu’ils sont
versés dans les verres.
Réglage une zone pour
stockage longue durée
Pour cette fonction, il est préconisé de
régler les sections supérieure et inférieure
sur +12 ºC minimum. Avec ce réglage,
les sections supérieure et inférieure de la
cave bénéficient d’une température
uniforme.
Rangement des
bouteilles
Fig. 8
Lors du rangement, veiller à ce que:
S Vous pouvez ranger au total 114
bouteilles de 75 cl sur les clayettes
à bouteille.
Cette quantité est prévue pour le
rangement des bouteilles goulot vers
l’avant.
S Si vous alternez le sens des bouteilles,
vous pouvez stocker 197 bouteilles de
75 cl.
Remarque :
Lorsque vous rangez les bouteilles en
alternant le sens, l’air ne circule plus
correctement, ce qui réduit la plage de
réglage de la température.
S Le nombre de bouteilles indiqué peut
différer si les bouteilles présentent une
forme et un volume différents.
S Pour obtenir une bonne circulation de
l’air dans l’appareil, veillez bien à ce
que les bouteilles ne touchent pas la
paroi arrière du compartiment
réfrigérateur.
Contenance utile
Vous trouverez les indications relatives
à la contenance utile sur la plaque
signalétique de votre appareil.
37
Page 38
fr
Conseils pratique
de stockage des vins
S Avant de ranger les bouteilles de vin
dans le compartiment réfrigérateur,
déballez-les toujours de leur caisse
ou carton.
S Vous devrez toujours coucher les
bouteilles anciennes de sorte que
le bouchon reste toujours mouillé.
Il ne doit jamais y avoir de cavité
remplie d’air entre le vin et le bouchon.
S Les clayettes à bouteilles, ouvertes,
conviennent particulièrement bien
parce qu’elles n’interrompent pas
la circulation de l’air. Ceci permet
à l’humidité qui s’était condensée sur
les bouteilles de s’évaporer à nouveau
rapidement.
S Avant la dégustation, «échauffez»
(chambrez) le vin lentement. Ainsi par
exemple, mettez les vins rosés sur
la table env. 2 à −5 heures avant
la dégustation, et les vins rouges
4 à −5 heures avant.
Ils seront à la bonne température
au bout de ce délai. Par contre, sortez
les vins blancs de l’appareil juste avant
de les servir. Avant de déguster les
mousseux et champagnes, mettez-les
brièvement au frais au réfrigérateur.
S Souvenez-vous qu’il faut toujours
réfriger les vins à une température
un peu plus basse que leur
température de service idéale, vu qu’à
l’instant où vous versez le vin dans les
verres, ce dernier se réchauffe
instantanément
de 1 à 2 °C!
Températures de
dégustation
La bonne température à laquelle vous
servirez les vins décide de leur goût,
doncdu plaisir de leur dégustation.
Nous recommandons de servir les vins
ci-après aux températures suivantes:
Tempéra-
Type de vin
Bordeaux rouge
Côtes du Rhône
rouge/Barolo
Bourgogne rouge/
Bordeaux rouge
Porto
Jeunes Bourgogne
rouges
Jeunes vins rouges
Jeunes Beaujolais/
Tous les vins blancs
demi-secs à secs
Vins blancs grand
âge/Chardonnay
Sherry
Vins blancs jeunes,
depuis ceux
vendangés tardivement
Vins blancs de la vallée
de la Loire /
Entre-deux-Mers
tures de
dégustation
18 ºC
17 ºC
16 ºC
15 ºC
14 ºC
12 ºC
11 ºC
10 ºC
9 ºC
8 ºC
7 ºC
38
Page 39
fr
Arrêt et remisage
de l’appareil
Coupure de l’appareil
Fig. 1
Appuyez sur l’interrupteur principal 1.
Le groupe frigorifique s’éteint.
La mention reste allumée en
permanence.
Remisage de l’appareil
Si l’appareil doit rester longtemps sans
servir :
1. Éteignez l’appareil.
2. Débranchez la fiche mâle du secteur
ou ramenez le disjoncteur en position
éteinte.
3. Nettoyez l’appareil.
4. Laissez la porte de l’appareil ouverte.
Nettoyage de l’appareil
Attention !
N’utilisez aucun produit de nettoyage
contenant du sable, du chlorure ou de
l’acide, ni aucun solvant.
1. Attention : débranchez la fiche mâle
de la prise secteur ou coupez le
fusible / disjoncteur !
2. N’essuyez le joint de porte qu’avec un
chiffon et de l’eau propre; ensuite,
séchez-le à fond.
3. Ne nettoyez l’appareil qu’avec un
chiffon doux, de l’eau tiède et du
produit à vaisselle présentant un
PH neutre. L’eau de nettoyage ne doit
pas pénétrer dans l’éclairage.
4. Après le nettoyage : rebranchez la
fiche mâle de l’appareil puis
réenclenchez-le.
Nettoyez régulièrement la rigole
d’écoulement Fig. 6 et la goulotte
collectrice afin que l’eau de condensation
puisse s’écouler librement. Nettoyez la
rigole avec un bâtonnet ou assimilé.
L’eau de nettoyage ne doit pas gagner
le bac d’évaporation via la goulotte
collectrice.
Filtres à charbon actif
Fig. 7
Le filtre à charbon actif permet de
changer l’air et d’améliorer l’odeur à
l’intérieur de l’appareil.
Nous vous recommandons de remplacer
le filtre une fois par an.
Les filtres de rechange sont disponibles
auprès du Service après-vente.
39
Page 40
fr
Economies d’énergie
S Placez l’appareil dans un local sec et
aérable. Veillez à ce qu’il ne soit pas
directement exposé aux rayons solaires
et qu’il ne se trouve pas à proximité
d’une source de chaleur (par ex.
radiateur, cuisinière). Utilisez le cas
échéant une plaque isolante.
S Ouvrez le moins possible les portes de
l’appareil lorsque vous mettez ou
prenez des aliments.
S De temps en temps, nettoyez le dos de
l’appareil avec un aspirateur ou un
pinceau, ceci pour éviter une hausse
de la consommation d’électricité.
Bruits de
fonctionnement
Bruits parfaitement
normaux
Bourdonnements étouffés : ces bruits
normaux se font entendre pendant que
le compresseur est en marche.
Gargouillis, clapotis légers ou
bourdonnements − du fluide réfrigérant
circule dans les serpentins.
Cliquetis − ils sont audibles lorsque
le moteur se met en marche ou s’arrête.
Éviter la génération
de bruits
L’appareil ne repose pas d’aplomb
Veuillez mettre l’appareil d’aplomb à
l’aide d’un niveau à bulle. Ajustez ensuite
l’horizontalité par les pieds à vis ou
placez un objet dessous.
L’appareil touche quelque chose
Eloignez l’appareil de meubles
ou d’appareils voisins.
Les tiroirs ou surfaces de rangement
vacillent ou se coincent
Vérifiez les pièces amovibles puis
remettez-les en place correctement.
Des bouteilles ou récipients
se touchent
Eloignez légèrement les bouteilles
ou récipients les uns des autres.
40
Page 41
fr
Remédier soi-même aux petites pannes
Avant d’appeler le service après-vente :
Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l’aide des
instructions qui suivent.
Si vous faites venir le technicien, ses conseils vous seront facturés, même pendant la
période de garantie!
Dérangement
Le sol du compartiment
de réfrigération est
mouillé.
Le groupe frigorifique
s’enclenche de plus en
plus souvent et
longtemps.
Le réfrigérateur ne
refroidit pas.
Cause possible Remède
Le tuyau d’écoulement de
l’eau de dégivrage est
bouché Fig. 6.
Vous avez ouvert
fréquemment la porte.
Les orifices d’apport et
d’évacuation d’air sont
recouverts par des objets
faisant obstacle.
L’interrupteur principal
de l’appareil se trouve
en position éteinte.
Coupure de courant;
le fusible/disjoncteur
a grillé/disjoncté;
la fiche mâle n’est pas
correctement branchée
dans la prise de courant.
Nettoyez la rigole d’écoulement de l’eau
de condensation et le tuyau
d’écoulement
(Voir «Nettoyage de l’appareil».)
N’ouvrez pas la porte inutilement.
Enlevez ces obstacles.
Appuyez sur l’interrupteur Marche/Arrêt
Fig. 1/1.
Vérifiez s’il y a du courant, vérifiez les
fusibles / disjoncteurs.
41
Page 42
fr
Appeler le service
après-vente
Vous trouverez un centre de SAV près de
chez vous dans l’annuaire téléphonique
ou dans le répertoire du SAV. Veuillez
indiquer au SAV le numéro de série (N° E)
de l’appareil et son numéro de fabrication
(N° FD).
Vous trouverez ces références sur
la plaque signalétique.
F-Nr.
FD-Nr.
Merci de nous aider à éviter des
déplacements inutiles en nous indiquant
les numéros de produit et de fabrication ;
vous éviterez du même coup la
facturation des frais supplémentaires qui
en résulteraient. Vous économiserez ainsi
des suppléments de frais inutiles.
42
Page 43
Avvertenze per lo
smaltimento
x Smaltimento
dell’imballaggio
L’imballaggio protegge il vostro
apparecchio da danni di trasporto.
Tutti i materiali impiegati sono compatibili
con l’ambiente e riciclabili. Vi preghiamo
di collaborare: smaltite l’imballaggio nel
rispetto dell’ambiente.
Siete pregati d’informarvi presso il vostro
rivenditore specializzato o presso la
vostra amministrazione municipale sulle
attuali possibilità di smaltimento.
it
x Rottamazione
dell’apparecchio fuori uso
Gli apparecchi dismessi non sono rifiuti
senza valore! Attraverso uno smaltimento
ecologico corretto si possono recuperare
materie prime pregiate.
Questo apparecchio dispone di
contrassegno ai sensi della direttiva
europea 2002/96/CE in materia di
apparecchi elettrici ed elettronici (waste
electrical and electronic equipment WEEE). Questa direttiva definisce le
norme per la raccolta e il riciclaggio degli
apparecchi dismessi valide su tutto il
territorio dell’Unione Europea.
!
Pericolo
In caso di apparecchi fuori uso
1. Estrarre la spina d’alimentazione.
2. Tagliare e smaltire il cavo
di collegamento con la spina
d’alimentazione.
Gli apparecchi frigoriferi contengono
refrigerante, e nell’isolamento gas.
Il refrigerante ed i gas richiedono
uno smaltimento appropriato. Fino allo
smaltimento appropriato, non
danneggiare i tubi del circuito
refrigerante.
43
Page 44
it
Avvertenze di sicurezza
e pericolo
Prima di mettere in funzione
l’apparecchio
Leggere attentamente tutte le istruzioni
per l’uso ed il montaggio.
Esse contengono importanti informazioni
per l’installazione, l’uso e la
manutenzione dell’apparecchio.
Conservare tutta la documentazione per
l’uso successivo o per successivi proprietari.
Sicurezza tecnica
S Quest’apparecchio contiene una
piccola quantità di refrigerante R600a,
un gas compatibile con l’ambiente,
ma infiammabile. Attenzione durante
il trasporto e l’installazione dell’apparecchio a non danneggiare i tubi del
circuito del refrigerante. Il refrigerante
fuoriuscito a pressione può
danneggiare gli occhi oppure
incendiarsi.
In caso di danni
− Tenere lontano dall’apparecchio
fiamma o fonti di accensione.
− Ventilare bene l’ambiente per alcuni
minuti.
− Spegnere l’apparecchio, estrarre la
spina di alimentazione o disinserire
il dispositivo di sicurezza.
− Informare il servizio assistenza clienti.
Quanto più refrigerante contiene un
apparecchio, tanto più grande deve
essere l’ambiente, nel quale si trova
l’apparecchio. In ambienti troppo
piccoli, in caso di fuga si può formare
una miscela infiammabile d’aria e gas.
Ogni 8 g di refrigerante l’ambiente deve
disporre di un volume minimo di 1 m3.
La quantità di refrigerante del vostro
apparecchio è indicata sulla targhetta
d’identificazione nell’interno dell’apparecchio.
S La sostituzione del cavo di alimenta-
zione ed altre riparazioni devono essere
eseguite solo dal servizio assistenza
clienti. Le installazioni e riparazioni
incompetenti possono creare notevoli
pericolo per l’utente.
Nell’uso
S Non usare mai apparecchi elettrici
nell’interno di questo apparecchio
(per es. apparecchi di riscaldamento,
produttori di ghiaccio elettrici ecc.).
Pericolo di esplosione!
S Non sbrinare o pulire mai l’apparecchio
con una pulitrice a vapore. Il vapore
può raggiungere parti elettriche e
provocare un cortocircuito.
Pericolo di scarica elettrica!
S Non utilizzare oggetti appuntiti o affilati
per rimuovere gli strati di brina e di
ghiaccio.
Così facendo si possono danneggiare
i tubi del refrigerante. Il refrigerante che
fuoriesce a spruzzi può incendiarsi
o ferire gli occhi.
44
Page 45
it
S Non conservare nell’apparecchio
prodotti contenenti propellenti gassosi
combustibili (per es. bombolette spray)
e sostanze esplosive.
Pericolo di esplosione!
S Non usare impropriamente lo zoccolo,
i cassetti estraibili, le porte ecc. come
pedana d’appoggio oppure come
sostegno.
S Per lo sbrinamento e la pulizia
dell’apparecchio, spegnere, estrarre
la spina di alimentazione o disinserire
il dispositivo di sicurezza.
Tirare direttamente la spina non il cavo
di alimentazione.
S Conservare alcool ad alta gradazione
solo ermeticamente chiuso ed in posizione verticale.
S Non sporcare le parti di materiale plas-
tico e la guarnizione della porta con olio
o grasso. Altrimenti le parti di materiale
plastico e la guarnizione della porta
diventano porose.
S Non coprire né ostruire le aperture
di entrata ed uscita dell’aria per
l’apparecchio.
S Le persone con ridotte capacità fisiche,
sensoriali o psichiche o con insufficienti
conoscenze devono usare questo
apparecchio solo sotto sorveglianza
o con dettagliate istruzioni.
Bambini in casa
S Non abbandonare l’imballaggio e sue
parti alla mercé di bambini. Pericolo
di soffocamento da scatole di cartone
pieghevoli e fogli di plastica!
S L’apparecchio non è un giocattolo per
bambini!
S Per gli apparecchi con serratura della
porta: conservare la chiave fuori della
portata dei bambini.
Norme generali
Questo apparecchio è destinato
esclusivamente alla conservazione del
vino.
Questo apparecchio è destinato al
normale uso casalingo e privato in
ambiente domestico.
L’apparecchio è schermato contro
i radiodisturbi secondo la direttiva
EU 2004/108/EC.
L’ermeticità del circuito di raffreddamento
è stata controllata.
Questo prodotto è conforme alle
pertinenti norme di sicurezza per gli
apparecchi elettrici (EN 60335/2/24).
45
Page 46
it
Conoscere
l’apparecchio
Aprire l’ultima pagina con le figure.
Questo libretto d’istruzioni per l’uso
è valido per diversi modelli.
Nelle figure sono possibili differenze
nelle figure.
Figura 1
1−6 Pannello comandi
7 Illuminazione interna
8 Filtri a carbone attivo
9 Termometro
10 Griglie di legno
11 Convogliatore dell’acqua
di sbrinamento
12 Ripiano bottiglie
13 Serratura porta
Pannello comandi
Figura 1
1 Interruttore principale
Acceso/Spento
Serve per accendere e spegnere
l’intero apparecchio.
2 Pulsanti regolazione temperatura
Con i pulsanti X e Y si regola
la temperatura desiderata.
Mediante gli appositi tasti scomparto
frigo inferiore 4 o superiore 5
selezionare prima lo scomparto frigo
da regolare.
3 Indicatore di temperatura
Viene visualizzata la temperatura
regolata:
Indicazione della temperatura
superiore:
Indicazione della temperatura
nella zona frigorifero superiore
Indicazione della temperatura
inferiore:
Indicazione della temperatura
nella zona di temperatura inferiore
46
Page 47
4 Zona frigo inferiore:
Premere il pulsante – nel display
viene visualizzato £ .
Avvertenza:
La temperatura del frigorifero può
essere regolata da +5 °C a +22 °C.
La zona inferiore del frigorifero
non può essere regolata ad una
temperatura superiore a quella
della zona superiore.
5 Zona frigo superiore:
Premere il pulsante – nel display
viene visualizzato £ .
Avvertenza:
La temperatura del frigorifero può
essere regolata da +8 °C a +22 °C.
La zona superiore del frigorifero
non può essere regolata ad una
temperatura inferiore rispetto alla
zona inferiore.
6 Interruttore luce
it
Installazione
dell’apparecchio
Per l’installazione è idoneo un ambiente
asciutto, ventilabile. Il luogo
d’installazione non deve essere esposto
all’irradiazione solare diretta e non essere
vicino ad una fonte di calore, come stufa,
calorifero ecc. Se è inevitabile
l’installazione accanto ad una fonte di
calore, utilizzare un idoneo pannello
isolante, oppure rispettate le seguenti
distanze minime dalla fonte di calore.
Da cucine elettriche o a gas 3 cm.
Da stufe ad olio combustibile o carbone
30 cm.
Reversibilità della porta
Figura 2
(se necessario)
Passi di lavoro nell’ordine numerico.
47
Page 48
it
Considerare
la temperatura
ambiente e la
ventilazione
La classe climatica è indicata sulla
targhetta d’identificazione. Essa
indica entro quali limiti di temperatura
ambiente l’apparecchio può essere
usato.
Classe climatica Temperatura
ambiente ammessa
SN da +10 °C a 32 °C
N da +16 °C a 32 °C
ST da +16 °C a 38 °C
T da +16 °C a 43 °C
Ventilazione
Figura 3
L’aria sulla parete posteriore
dell’apparecchio si riscalda. L’aria calda
deve poter defluire liberamente. Altrimenti
il refrigeratore deve lavorare più a lungo.
Ciò aumenta il consumo di energia
elettrica.
Per mantenere la necessaria distanza,
sollevare perciò i previsti distanziatori sulla
parete posteriore dell’apparecchio
Figura 4.
Evitare assolutamente di coprire o di
ostruire le aperture di afflusso e deflusso
dell’aria.
Livellare l’apparecchio
Disporre e livellare l’apparecchio nel
luogo previsto.
Per regolare i piedini a vite utilizzare
un cacciavite.
Collegare l’apparecchio
Dopo avere collocato l’apparecchio,
attendere almeno 1 ora prima di metterlo
in funzione. Durante il trasporto può
accadere che l’olio contenuto nel
compressore penetri nel sistema
di raffreddamento.
Pulire l’interno dell’apparecchio prima
di metterlo in funzione la prima volta
(vedi capitolo Pulizia).
La presa deve essere liberamente
accessibile. Collegare l’apparecchio alla
corrente alternata a 220−240 V/50 Hz
tramite una presa installata a norma.
La presa deve essere protetta con un
dispositivo di sicurezza da 10 A a 16 A.
Per apparecchi, che vengono impiegati
in paesi non europei, controllare sulla
targhetta porta-dati se la tensione ed
il tipo di corrente indicati corrispondono
ai valori della propria rete elettrica.
La targhetta d’identificazione si trova
in basso a sinistra nell’apparecchio.
La sostituzione del cavo di alimentazione,
se necessaria, deve essere eseguita solo
da un tecnico specializzato.
48
Page 49
! Pericolo
L’apparecchio non deve essere mai
collegato a prese a risparmio energetico
elettroniche e ad inverter, che
trasformano corrente continua in corrente
alternata a 230 V (per es. impianti solari
per la produzione di energia, reti
elettriche navali).
Accendere
it
Usare il termometro
digitale
Figura 5
Attivare il termometro digitale:
S Inserire le batterie sul lato posteriore del
termometro. La temperatura è indicata
in ºC.
l’apparecchio
Premere l’interruttore figura 1/1.
L’apparecchio comincia a raffreddare.
Di fabbrica l’impostazione dello
scomparto frigo superiore è +18 °C
mentre di quello inferiore è +10 °C.
Regolare la temperatura
I valori di regolazione possono essere
cambiati, vedi descrizione del pannello
comandi.
Blocco tasti
Figura 1
Con il blocco pulsanti l’apparecchio può
essere protetto dallo spegnimento e da
cambiamenti di temperatura indesiderati.
Inserire e disinserire
il blocco pulsanti
Il blocco pulsanti si attiva premendo
contemporaneamente i pulsanti X e Y
per 3 secondi.
Nel display viene visualizzato ©¥.
Il blocco pulsanti si disattiva nuovamente
premendo contemporaneamente
i pulsanti X e Y per 3 secondi.
Nel display viene visualizzato ©.
49
Page 50
it
Segnale acustico
Segnale acustico porta
Se la porta dell’apparecchio resta aperta
oltre due minuti, viene emesso il segnale
acustico per la porta e nel display viene
visualizzato ©§. Chiudendo la porta
il segnale acustico si disattiva di nuovo.
L’allarme termina automaticamente
quando nel frigorifero si ripristina
nuovamente la temperatura regolata.
Il segnale acustico viene disattivato
premendo un pulsante qualsiasi.
Attenzione:
Temperature molto basse impediscono
l’ulteriore maturazione del vino.
Segnale acustico
temperatura
Se la temperatura scende per oltre
60 minuti oltre 2 °C sotto la temperatura
regolata, nel display temperatura viene
visualizzato – Lta/actual temperature
(low temperature alarm – allarme per
temperatura troppo bassa) e viene
emesso un segnale acustico di allarme.
Se la temperatura aumenta per oltre
60 minuti più di 5 °C sopra la temperatura
regolata, nel display temperatura viene
visualizzato – Hta/actual temperature
(high temperature alarm – allarme per
temperatura troppo alta) e viene emesso
un segnale acustico di allarme.
Senza pericolo per gli alimenti congelati,
il segnale acustico ed ottico di allarme
può essere emesso:
S 90 minuti dopo la messa in funzione
dell’apparecchio.
S All’introduzione di grandi quantità
di alimenti freschi.
Illuminazione (LED)
Figura 1/7
L’apparecchio è dotato di
un’illuminazione a LED esente
da manutenzione.
Prudenza! Illuminazione (LED)
Fascio di luce laser della classe 1M
(norma IEC 60825). Non guardare con
strumenti ottici direttamente nel raggio.
Pericolo di lesioni agli occhi!
Riparazioni a questa illuminazione deve
essere eseguite solo dal Servizio
Assistenza Clienti o da tecnici
specializzati.
All’apertura della porta del frigorifero
si accende l’illuminazione interna.
Illuminazione continua
Figura 1/6
A scopi di presentazione del vino,
è possibile anche accendere stabilmente
l’illuminazione. Premere a tal fine due
volte l’interruttore luce.
Per spegnere l’illuminazione permanente,
premere di nuovo l’interruttore luce.
50
Page 51
Sfruttare le zone
di temperatura nel
frigorifero!
Nelle zone del frigo-cantina possono
essere regolate temperature diverse.
Per la zona superiore e la zona inferiore
nel frigorifero può essere regolata
rispettivamente una temperatura
desiderata.
(vedi Pannello comandi)
Regolazione multizona
per temperature di
consumazione
Per questo impiego è consigliabile una
regolazione nella parte superiore di
+16 ºC e nella parte inferiore di +6 ºC.
Con questa regolazione le temperature
si distribuiscono attraverso il frigorifero
per la conservazione di diversi tipi di vino
secondo l’ordine seguente dall’alto verso
il basso:
S vini rossi forti
S rosati e rossi leggeri
S vini bianchi
S champagne e spumanti
È consigliabile raffreddare i vini un paio di
gradi in meno rispetto alla temperatura di
consumazione, poiché il vino versato nel
bicchiere si riscalda rapidamente.
it
Regolazione a zona unica
per la conservazione di
lunga durata
Per questo impiego è consigliabile una
regolazione nella parte superiore di
+12 ºC e nella parte inferiore di +12 ºC.
Con questa regolazione nella parte
superiore e nella parte inferiore si ottiene
una temperatura uniforme in tutto il
frigorifero.
Sistemare le bottiglie
Figura 8
Quando si ripongono gli alimenti nel
frigorifero:
S Complessivamente sui ripiani si
possono conservare 114 bottiglie
da tre quarti.
Questo numero può essere raggiunto
se le bottiglie vengono deposte con il
collo della bottiglia rivolto verso avanti.
S In caso di deposizione delle bottiglie
in senso contrario possono essere
conservate 197 bottiglie da tre quarti.
Avvertenza:
In caso di conservazione in senso
contrario non è più possibile una buona
circolazione dell’aria.
Ciò limita il campo di regolazione della
temperatura.
S Le quantità di bottiglie indicate possono
differire in caso di diversa forma
e dimensione delle bottiglie.
S Per avere una buona circolazione
dell’aria nell’apparecchio, le bottiglie
non devono toccare la parete
posteriore del frigorifero.
51
Page 52
it
Capacità utile totale
I dati del volume utile sono indicati
sulla targhetta d’identificazione
dell’apparecchio.
Consigli pratici
per la conservazione
del vino
S Conservare nel frigorifero i vini
in bottiglia sempre disimballati,
non in casse o cartoni.
S Le bottiglie vecchie devono essere
deposte in modo che il tappo sia
sempre bagnato. Tra vino e tappo
di sughero non deve mai esservi aria.
S I ripiani bottiglie aperti sono
particolarmente idonei poiché non
interrompono la circolazione dell’aria.
Grazie a questo l’umidità dell’aria,
che si condensa sulle bottiglie,
si asciuga di nuovo rapidamente.
S Prima della degustazione il vino
dovrebbe essere portato lentamente
a temperatura ambiente: mettere
in tavola per es. il rosato ca. 2−5 ore
prima, il rosso 4−5, avrete allora
la giusta temperatura di degustazione.
Il vino bianco va invece direttamente
dal frigo sulla tavola. Lo spumante
e lo champagne dovrebbero essere
raffreddati nel frigorifero poco prima
della degustazione.
S Considerare che i vini devono essere
raffreddati sempre un po’ meno della
loro temperatura di degustazione
ideale, poiché quando vengono versati
nel bicchiere si riscaldano subito di 1−2
gradi (°C).
Temperature di
consumazione
La giusta temperatura di degustazione
èdecisiva per il gusto del vino e di
conseguenza per il piacere nel gustarlo.
Per servire il vino consigliamo le seguenti
temperature di consumazione:
Tempera-
Tipo di vino
Bordeaux rosso
Côtes du Rhône
rosso/Barolo
Borgogna rosso/
Bordeaux rosso
Porto
Borgogna nuovo
Vini rossi nuovi
Beaujolais nuovo/
tutti i vini bianchi con
poco residuo di gusto
amabile
Vini bianchi vecchi/
Chardonnay
Sherry
Vini bianchi nuovi di
vendemmia tardiva
Vini bianchi dellaLoira/
Entre-deux-Mers
tura di
consumazione
18 ºC
17 ºC
16 ºC
15 ºC
14 ºC
12 ºC
11 ºC
10 ºC
9 ºC
8 ºC
7 ºC
52
Page 53
it
Spegnere e mettere
fuori servizio
l’apparecchio
Spegnere l’apparecchio
Figura 1
Premere l’interruttore principale 1.
Il refrigeratore si spegne.
Il display è acceso continuamente.
Mettere fuori servizio
l’apparecchio
Quando non si usa l’apparecchio per
un lungo periodo:
1. Spegnere l’apparecchio.
2. Estrarre la spina di alimentazione
o disinserire il dispositivo elettrico
di sicurezza.
3. Pulire l’apparecchio.
4. Lasciare aperta la porta
dell’apparecchio.
Pulire l’apparecchio
Attenzione!
Per la pulizia non utilizzare prodotti
abrasivi, solventi o acidi.
1. Attenzione: estrarre la spina
d’alimentazione, oppure disinserire
il dispositivo di sicurezza!
2. Lavare la guarnizione della porta solo
con acqua pulita e poi asciugarla con
cura.
3. Pulire l’apparecchio con un panno
morbido e acqua tiepida leggermente
saponata. Evitare che l’acqua penetri
nell’unità di illuminazione.
4. Dopo la pulizia: ricollegare ed
accendere l’apparecchio.
Pulire regolarmente il convogliatore
dell’acqua di sbrinamento ed il foro di
scarico, figura 6, affinché l’acqua di
sbrinamento possa scorrere liberamente.
Pulire con un bastoncino o simile il
convogliatore dell’acqua di sbrinamento.
L’acqua con detersivo per la pulizia non
deve scorrere attraverso il foro di scarico
nella vaschetta d’evaporazione.
Filtri a carbone attivo
Figura 7
Il filtro a carbone attivo provvede al
ricambio di aria ed al miglioramento
dell’odore nell’apparecchio.
Consigliamo di cambiare il filtro ogni anno
Il servizio assistenza clienti fornisce filtri
di ricambio.
53
Page 54
it
Risparmiare energia
S Installare l’apparecchio un in ambiente
asciutto ventilabile. L’apparecchio non
deve essere esposto direttamente al
sole o vicino ad una fonte di calore
(per es. calorifero, stufa). Altrimenti
usare un pannello isolante.
S Aprire la porta dell’apparecchio il tempo
più breve possibile.
S Per evitare un maggiore consumo di
energia elettrica, la parte posteriore
dell’apparecchio dovrebbe essere pulita
ogni tanto con un aspirapolvere o con
un pennello.
Rumori
di funzionamento
Rumori normali
Ronzio − il gruppo frigorifero
è in funzione.
Gorgoglio, scroscio o ronzio − derivano
dal refrigerante, che scorre attraverso
i raccordi.
Scatto − il motore si accende
o si spegne.
Evitare i rumori
L’appoggio dell’apparecchio non
è stabile
Livellare l’apparecchio con una livella
a bolla d’aria. Utilizzare a tal fine i piedini
a vite oppure inserire spessori sotto
i piedini.
L’apparecchio è in contatto laterale
Allontanare l’apparecchio dai mobili
o apparecchi con i quali è in contatto.
Cassetti o ripiani traballano o sono
incastrati
Controllare gli elementi estraibili
ed eventualmente riposizionarli.
I contenitori all’interno
dell’apparecchio si toccano tra loro
Separare le bottiglie o i contenitori.
54
Page 55
Eliminare da soli piccoli guasti
Prima di rivolgersi al servizio assistenza clienti:
provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti
istruzioni.
In caso d’intervento del servizio assistenza clienti, anche durante il periodo di
garanzia, il diritto fisso di chiamata del tecnico è a carico del cliente!
it
Guasto
Il fondo del vano
frigorifero è bagnato.
Il refrigeratore si accende
sempre più spesso e più
a lungo.
Il frigorifero non ha
potenza refrigerante.
Causa possibile Rimedio
Il tubo di scarico
dell’acqua di sbrinamento
figura 6 è otturato.
Frequente apertura della
porta dell’apparecchio.
Le aperture di afflusso
e deflusso dell’aria sono
ostruite.
L’apparecchio è spento. Premere l’interruttore Acceso/Spento
Interruzione di corrente;
il dispositivo di sicurezza
è scattato; la spina di
alimentazione non
è inserita bene.
Pulire il convogliatore dell’acqua di
sbrinamento ed il tubo di scarico
(vedi «Pulire l’apparecchio»)
Non aprire inutilmente la porta.
Liberare le aperture.
figura 1/1.
Controllare se vi è energia elettrica
e controllare il dispositivo di sicurezza.
55
Page 56
it
Servizio assistenza
clienti
Trovate un centro d’assistenza clienti
a voi vicino nell’elenco telefonico oppure
nell’elenco del servizio assistenza clienti.
Indicate al servizio assistenza clienti la
sigla del prodotto (E-Nr.) e il numero di
fabbricazione (FD-Nr.) dell’apparecchio.
Trovate questi dati sulla targhetta
d’identificazione.
F-Nr.
FD-Nr.
Indicando la sigla del prodotto ed il
numero di fabbricazione contribuite ad
evitarci interventi inutili. Risparmiate così
la relativa maggiore spesa.
56
Page 57
Aanwijzingen over de
afvoer
x Afvoeren van de
verpakking van uw nieuwe
apparaat
De verpakking beschermt uw apparaat
tegen transportschade. De gebruikte
materialen zijn onschadelijk voor het
milieu en kunnen opnieuw worden
gebruikt. Help daarom mee en zorg
dat de verpakking milieuvriendelijk wordt
afgevoerd.
U kunt bij uw leverancier of bij de
reinigingsdienst in uw gemeente
informeren hoe u uw oude apparaat
en het verpakkingsmateriaal van het
nieuwe apparaat kunt (laten) afvoeren
voor een milieuvriendelijke verwerking.
nl
x Afvoer van het oude
apparaat
Oude apparaten zijn geen waardeloos
afval! Door een milieuvriendelijke afvoer
kunnen waardevolle grondstoffen worden
teruggewonnen.
Dit apparaat is gekenmerkt in
overeenstemming met de Europese
richtlijn 2002/96/EG betreffende
afgedankte elektrische en elektronische
apparatuur (waste electrical and
electronic equipment - WEEE). De
richtlijn geeft het kader aan voor de in de
EU geldige terugneming en verwerking
van oude apparaten.
!
Waarschuwing
Bij afgedankte apparaten
1. Stekker uit het stopcontact trekken.
2. Aansluitkabel doorknippen en samen
met de stekker verwijderen;
Koelapparaten bevatten koelmiddel en
in de isolatie gas. die zorgvuldig moeten
worden afgevoerd. Met het oog op een
doelmatige en milieuvriendelijke afvoer
mogen de leidingen van het koelcircuit
tot het moment van transport niet
beschadigd worden.
57
Page 58
nl
Veiligheidsbepalingen
en waarschuwingen
Voordat u het apparaat
in gebruik neemt
Lees de gebruiksaanwijzing en het
installatievoorschrift nauwkeurig door.
U vindt daarin belangrijke informatie over
plaatsing, gebruik en onderhoud van het
apparaat.
Bewaar de gebruiksaanwijzing en het
montagevoorschrift voor later gebruik
of voor een eventuele latere bezitter.
Technische veiligheid
S Het apparaat bevat een geringe hoeve-
elheid van het milieuvriendelijke maar
brandbare koelmiddel R600a. Let erop
dat de leidingen van het koelcircuit bij
het transport of de installatie niet
beschadigd worden. Koelmiddel dat
naar buiten spuit kan vlam vatten of
tot oogletsel leiden.
Bij beschadiging
− Open vuur of andere ontstekingsbronnen uit de buurt van het
apparaat houden.
− Ruimte gedurende een paar minuten
goed luchten.
− Apparaat uitschakelen en de stekker
uit het stopcontact trekken.
− Contact opnemen met de
Servicedienst.
Hoe meer koelmiddel het apparaat
bevat, des te groter moet de ruimte zijn
waarin het apparaat wordt opgesteld.
In een te kleine ruimte kan bij een lek
een ontvlambaar mengsel van gas en
lucht ontstaan.
Per 8 g koelmiddel moet de ruimte
minimaal 1 m
heid koelmiddel in uw apparaat vindt
u op het typeplaatje aan de binnenkant
van het apparaat.
S Het vervangen van de elektrische kabel
en andere reparaties mogen alleen
door de Servicedienst worden
uitgevoerd. Onvakkundige installatie en
reparaties kunnen groot gevaar
opleveren voor de bezitter.
3
groot zijn. De hoeveel-
Bij het gebruik
S Nooit elektrische apparaten in het
apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsbereider etc.).
Kans op explosie!
S Het apparaat nooit met een stoom-
reiniger ontdooien of schoonmaken!
De hete stoom kan in de elektrische
onderdelen terechtkomen en kortsluiting veroorzaken.
Kans op een elektrische schok!
S Gebruik geen puntige of scherpe
voorwerpen om een laag ijs of rijp
te verwijderen.
Hierdoor kunt u de koelleidingen
beschadigen. Koelmiddel dat naar
buiten spuit kan vlam vatten of tot
oogletsel leiden.
S Geen producten met brandbare drijf-
gassen (bijv. spuitbussen) en geen
explosieve stoffen in het apparaat
opslaan.
Gevaar voor explosie!
S Plint, uittrekbare manden of laden,
deuren etc. niet als opstapje gebruiken
of om op te leunen.
S Dranken met een hoog alcoholpercen-
tage altijd goed afgesloten en staand
bewaren.
58
Page 59
nl
S Om te ontdooien of te reinigen het
apparaat uitschakelen, stekker uit het
stopcontact trekken of de zekering
uitschakelen resp. losdraaien.
Altijd aan de stekker trekken, nooit
aan de aansluitkabel.
S Zorg dat de kunststof delen en de
deurafdichting niet met olie of vet in
aanraking komen. Ze kunnen poreus
worden.
S De be- en ontluchtingsopeningen van
het apparaat nooit afdekken.
S Dit apparaat mag door personen met
beperkte lichamelijke of geestelijke
vermogens, motorische storingen of
gebrekkige kennis alleen onder toezicht
of na uitvoerige instructie gebruikt
worden.
Kinderen in het huishouden
S Verpakkingsmateriaal en onderdelen
ervan zijn geen speelgoed voor
kinderen. Verstikkingsgevaar door
opvouwbare kartonnen dozen en folie!
S Het apparaat is geen speelgoed voor
kinderen!
S Bij een apparaat met deurslot: sleutel
buiten het bereik van kinderen
bewaren!
Algemene bepalingen
Dit apparaat is uitsluitend bedoeld voor
het bewaren van wijn.
Dit apparaat is bedoeld voor
huishoudelijk gebruik door particulieren
en thuisgebruik.
Het apparaat is ontstoord volgens
EU−richtlijn 2004/108/EC.
Het koelcircuit is op dichtheid
gecontroleerd.
Dit apparaat voldoet aan de
veiligheidsbepalingen voor elektrische
apparaten (EN 60335/2/24).
Kennismaking met
het apparaat
De laatste bladzijde met de afbeeldingen
uitklappen. Deze gebruiksaanwijzing is op
meer dan één type van toepassing.
Kleine afwijkingen in de afbeeldingen zijn
mogelijk.
Afb. 1
1−6 Bedieningspaneel
7 Binnenverlichting
8 Koolstoffilters
9 Thermometer
10 Houten legplateaus
11 Afvoergoot voor dooiwater
12 Flessenrek
13 Deurslot
59
Page 60
nl
Bedieningspaneel
Afb. 1
1 Hoofdschakelaar Aan/Uit
Om het hele apparaat in en uit te
schakelen.
2 Insteltoetsen voor de temperatuur
Met de toetsen X en Y wordt de
gewenste temperatuur ingesteld.
Daarvoor eerst met de
selectietoetsen koelzone onder 4 of
koelzoen boven 5 de in te stellen
koelzone selecteren.
3 Temperatuurindicatie
De ingestelde temperatuur wordt
aangegeven:
Bovenste temperatuurindicatie:
Indicatie van de temperatuur in de
bovenste koelzone
Onderste temperatuurindicatie:
Indicatie van de temperatuur in de
onderste temperatuurzone
4 Onderste koelzone:
Toets indrukken – op het display
wordt £ aangegeven.
Attentie:
De temperatuur in de koelruimte kan
van +5 °C tot +22 °C worden
ingesteld.
De onderste zone in de koelkast kan
niet warmer worden ingesteld dan de
bovenste zone.
5 Bovenste koelzone:
Toets indrukken – op het display
wordt £ aangegeven.
Attentie:
De temperatuur in de koelruimte kan
van +8 °C tot +22 °C worden
ingesteld.
Het bovenste deel van de kast kan
niet kouder worden ingesteld dan het
onderste deel.
6 Lichtschakelaar
60
Page 61
nl
Apparaat opstellen
Geschikt voor het opstellen zijn droge,
ventileerbare vertrekken. Het apparaat
liefst niet direct in de zon of naast een
fornuis, verwarmingsradiator of andere
warmtebron plaatsen. Is plaatsing naast
een warmtebron niet te vermijden, maak
dan gebruik van een isolerende plaat of
neem de volgende minimumafstanden in
acht:
naast elektrische- of gasfornuizen 3 cm.
naast een CV-installatie 30 cm.
Verwisselen van
de deurophanging
Afb. 2
(indien nodig)
Montage in de volgorde van de cijfers.
Let op omgevings−
temperatuur
en beluchting
De klimaatklasse staat aangegeven
op het typeplaatje. Hiermee wordt
aangegeven bij welke
omgevingstemperatuur het apparaat
gebruikt kan worden.
klimaatklasse toelaatbare
omgevingstemperatuur
SN +10 °C tot 32 °C
N +16 °C tot 32 °C
ST +16 °C tot 38 °C
T +16 °C tot 43 °C
Beluchting
Afb. 3
De lucht aan de achterzijde van het
apparaat wordt warm. De verwarmde
lucht moet ongehinderd afgevoerd
kunnen worden. Anders moet de
koelmachine meer presteren waardoor
het energieverbruik toeneemt.
Klap daarom de aanwezige
wandafstandhouders aan de achterkant
van het apparaat omhoog om de
noodzakelijke afstand tot de wand te
bereiken Afb. 4.
De luchtaanvoer- en
luchtafvoeropeningen nooit afdekken
of dichtmaken!
61
Page 62
nl
Apparaat horizontaal
zetten
Het apparaat op de daarvoor bestemde
plaats zetten en stellen.
Om de schroefvoetjes te verstellen een
steeksleutel gebruiken.
! Waarschuwing
Het apparaat mag nooit worden
aangesloten op elektronische
energiebesparende stekkers of op
omvormers die gelijkstroom omzetten in
230 V wisselstroom (bijv. installaties voor
zonneënergie of netwerken voor
schepen).
Apparaat aansluiten
Na het plaatsen van het apparaat moet
u minimaal een 1 uur wachten voordat
u het apparaat in gebruik neemt. Tijdens
het transport kan het gebeuren dat de
olie van de compressor in het
koelsysteem terecht komt.
Vóór het eerste gebruik de binnenruimte
van het apparaat schoonmaken
(zie hoofdstuk Schoonmaken).
Het stopcontact moet gemakkelijk
te bereiken zijn. Het apparaat uitsluitend
via een volgens de voorschriften
aangebracht, randgeaard stopcontact
op 220–240 V/50 Hz wisselstroom
aansluiten. Het stopcontact moet zijn
beveiligd met een zekering van 10 A tot
16 A.
Bij apparaten die in niet Europese landen
worden gebruikt op het typeplaatje
controleren of de aansluitspanning en
de stroomsoort overeenkomen met
de waarden van uw elektriciteitsnet.
Het typeplaatje bevindt zich links
onderaan in het apparaat. Een eventueel
noodzakelijke vervanging van de
aansluitkabel mag alleen door een
vakkundig monteur worden uitgevoerd.
Inschakelen van
het apparaat
Hoofdschakelaar afb. 1/1 indrukken. Het
apparaat begint te koelen.
Af−fabriek heeft de bovenste koelzone
een basisinstelling van +18 °C en de
onderste koelzone een basisinstelling van
+10 °C.
Instellen van de
temperatuur
De instelwaarden kunnen gewijzigd
worden, zie de beschrijving bij het
bedieningspaneel.
Thermometer gebruiken
Afb. 5
Activeren van de digitale thermometer:
S Batterijen aan de achterkant van
de thermometer erin zetten.
De temperatuur wordt in ºC
aangegeven.
62
Page 63
Toetsenblokkering
Afb. 1
Met de toetsenvergrendeling kan het
apparaat tegen ongewild uitschakelen en
temperatuurwijziging beveiligd worden.
Toetsenvergrendeling inen uitschakelen
Door gelijktijdig indrukken van de toetsen
X en Y gedurende 3 seconden wordt
de toetsenvergrendeling ingeschakeld.
Op het display wordt ©¥ aangegeven.
Door de toetsen X en Y gedurende
3 seconden tegelijkertijd in te drukken
wordt de toetsenvergrendeling weer
uitgeschakeld.
Op het display wordt © aangegeven.
Alarmsignaal
Deuralarm
Als de deur van het apparaat langer
dan 2 minuten openstaat, is het
deuralarmsignaal te horen en wordt op
het display ©§ aangegeven. Door de
deur te sluiten wordt het alarmsignaal
weer uitgeschakeld.
nl
Temperatuuralarm
Als de temperatuur langer dan
60 minuten meer dan 2 °C onder de
ingestelde temperatuur daalt, wordt op
de temperatuurindicatie Lta/actual
temperature (low temperature alarm −
alarm wegens te lage temperatuur)
aangegeven en is er een alarmsignaal
te horen.
Als de temperatuur langer dan
60 minuten meer dan 5 °C boven de
ingestelde temperatuur stijgt, wordt op de
temperatuurindicatie Hta/actual
temperature (high temperature alarm –
alarm wegens te hoge temperatuur)
aangegeven en is er een alarmsignaal
te horen.
Zonder gevaar voor de koelwaren kunnen
het akoestische en optische signaal
inschakelen:
S 90 minuten na ingebruikneming van het
apparaat.
S Bij het inladen van grote hoeveelheden
verse levensmiddelen.
Het alarm wordt automatisch
uitgeschakeld als de ingestelde
temperatuur in de koelkast weer bereikt
is.
Door een willekeurige toets in te drukken
wordt het alarmsignaal uitgeschakeld.
Attentie!
Zeer lage temperaturen hebben tot
gevolg dat de wijn niet meer kan rijpen.
63
Page 64
nl
Verlichting (LED)
Afb. 1/7
Het apparaat is voorzien van een
onderhoudsvrije LED verlichting.
Voorzichtig! LED-verlichting
Laserstraling van de klasse 1M (norm IEC
60825). Niet met optische instrumenten
direct in de straling kijken. Gevaar voor
oogletsel!
Reparaties aan deze verlichting mogen
alleen door de Servicedienst of een
erkend vakman worden uitgevoerd.
Bij het openen van de deur van de
koelkast schakelt de verlichting in de
koelruimte automatisch in.
Permanente verlichting
Afb. 1/6
Voor presentatiedoeleinden van de wijn
kunt u de verlichting ook voortdurend
inschakelen: Hiertoe de lichtschakelaar
twee keer indrukken.
Om de permanente verlichting uit te
schakelen: lichtschakelaar opnieuw
indrukken.
Let op de
temperatuurzones
in de koelruimte!
In uw wijnkoelkast kunnen, afhankelijk
van de zone, verschillende temperaturen
worden ingesteld.
Voor de bovenste zone en de onderste
zone in de koelkast kan steeds de door
u gewenste temperatuur worden
ingesteld.
(Zie bedieningspaneel)
Meerzonen-instelling
voor verschillende
serveertemperaturen
Hiervoor raden wij een instelling aan van
+16 ºC in het bovenste gedeelte en van
+6 ºC in het onderste gedeelte. Met deze
instelling worden de temperaturen in de
koelkast verdeeld om verschillende
soorten wijn in onderstaande volgorde
van boven naar beneden te bewaren:
S volle rode wijn
S rosé en lichte rode wijn
S witte wijn
S champagne en mousserende wijn
Wij raden u aan de wijn een paar graden
kouder te serveren dan de gewenste
drinktemperatuur omdat de wijn tijdens
het inschenken in het glas snel verwarmd
wordt.
64
Page 65
Eenzone-instelling voor
het langdurig opslaan van
wijnen
Hiervoor raden wij een instelling aan
van +12 ºC in het bovenste gedeelte
en van +12 ºC in het onderste gedeelte.
Door deze instelling in de bovenste
en onderste zone wordt voor een
gelijkmatige temperatuur in de koelkast
gezorgd.
Flessen inruimen
Afb. 8
Attentie bij het inruimen:
S In totaal kunnen 114
driekwartliterflessen op de
flessenrekken worden ondergebracht.
Dit aantal kan bereikt worden als de
flessen met de hals naar voren worden
neergelegd.
S Als de flessen om en om worden
neergelegd, kunnen 197
driekwartliterflessen worden
opgeslagen.
Attentie:
Bij om en om leggen van de flessen
is een goede luchtcirculatie niet meer
mogelijk.
Hierdoor wordt het bereik van de
temperatuurregeling beperkt.
S Het aantal flessen kan bij een andere
vorm of grootte van de flessen van
het aangegeven aantal afwijken.
S Om de goede luchtcirculatie in het
apparaat te behouden mogen de
flessen de achterwand van de
koelruimte niet raken.
nl
Netto-inhoud
De gegevens over de netto-inhoud vindt
u op het typeplaatje in uw apparaat.
Praktische tips bij het
opslaan van wijn
S De flessen wijn altijd uitgepakt,
nooit in kistjes of dozen bewaren.
S Oude flessen altijd zó neerleggen dat
de kurk vochtig blijft. Tussen de wijn
en de kurk mag nooit een luchtruimte
zijn.
S De open flessenrekken zijn uitstekend
geschikt omdat de luchtcirculatie niet
wordt onderbroken, waardoor
de luchtvochtigheid die op de flessen
condenseert, snel weer droogt.
S Alvorens van de wijn te genieten, moet
deze langzaam op temperatuur komen
(chambreren). Zet bijv. rosé ca. 2−5 uur
en rode wijn 4−5 uur van tevoren
op tafel. Ze hebben dan de juiste
drinktemperatuur. Witte wijn moet
direct uit de koelkast op tafel komen.
Sekt en champagne kort voor het
uitschenken in de koelkast koelen.
S Let erop dat wijn altijd iets kouder
gekoeld moet worden dan de ideale
schenktemperatuur omdat hij tijdens
het inschenken in het glas onmiddellijk
ca. 1 tot 2 °C warmer wordt!
65
Page 66
nl
Drinktemperaturen
De juiste schenktemperatuur is
doorslaggevend voor de smaak van
dewijn en daarmee voor het drinkgenot.
Wij raden bij het schenken van de wijn de
volgende temperaturen aan:
Drink-
Soort wijn
Rode Bordeaux
Côtes du Rhone,
rood/Barolo
Rode Bourgogne/
rode Bordeaux
Port
Jonge rode Bourgogne
Jonge rode wijn
Jonge Beaujolais/
alle witte wijnen met
weinig suikergehalte
Oude witte
wijn/Chardonnay
temperatuur
18 ºC
17 ºC
16 ºC
15 ºC
14 ºC
12 ºC
11 ºC
10 ºC
Apparaat uitschakelen
en buiten werking
stellen
Uitschakelen van
het apparaat
Afb. 1
Hoofdschakelaar 1 indrukken.
Koelmachine wordt uitgeschakeld.
Indicatie brandt permanent.
Buiten werking stellen
van het apparaat
Als u het apparaat langere tijd niet
gebruikt:
1. Uitschakelen van het apparaat.
2. Stekker uit het stopcontact trekken
of de zekering losdraaien resp.
uitschakelen.
3. Apparaat schoonmaken.
4. Deur van het apparaat open laten
staan.
Sherry
Jonge witte wijn vanaf
Spätlese
Witte Loirewijn/
Entre-deux-Mers
66
9 ºC
8 ºC
7 ºC
Page 67
Schoonmaken van
het apparaat
Attentie!
Gebruik geen schoonmaak- of
oplosmiddelen die zand, chloride of zuren
bevatten.
1. Attentie! Stekker uit het stopcontact
trekken resp. de zekering
uitschakelen of losdraaien!
2. Deurafdichting alleen met schoon
water schoonmaken en grondig
droogwrijven.
3. Het apparaat schoonmaken met een
zachte doek en lauw water met een
scheutje PH-neutraal
schoonmaakmiddel. Het sop mag niet
in de verlichting terechtkomen.
4. Na het schoonmaken: apparaat weer
aansluiten en inschakelen.
Dooiwatergootje en afvoergaatje afb. 6
regelmatig schoonmaken, zodat het
dooiwater ongehinderd kan weglopen.
Dooiwatergootje met een staafje of iets
dergelijks schoonmaken.
Het sop mag niet via het afvoergaatje
in de dooiwateropvangschaal
terechtkomen.
nl
Koolstoffilters
Afb. 7
Het actief koolstoffilter vervangt en zuivert
de lucht in het apparaat.
Wij raden u aan het filter jaarlijks
te vervangen.
Reservefilters zijn verkrijgbaar bij
de klantenservice.
Energie besparen
S Het apparaat in een droge, goed te
ventileren ruimte plaatsen! Niet direct
in de zon of in de buurt van een
warmtebron ( bijv. verwarmingsradiator,
fornuis). Gebruik eventueel een
isolatieplaat.
S De deur van het apparaat zo kort
mogelijk openen!
S De achterkant van het apparaat af en
toe met met een stofzuiger of borstel
reinigen om toename van het
energieverbruik te voorkomen.
Bedrijfsgeluiden
Heel normale geluiden
Gebrom − de koelmachine loopt.
Geborrel, gebruis of geklok − het
koelmiddel stroomt door de leidingen.
Geklik − de motor wordt in-
of uitgeschakeld.
67
Page 68
nl
Voorkomen van geluiden
Het apparaat staat niet waterpas
Het apparaat met behulp van een
waterpas stellen. Gebruik hiervoor
de schroefvoetjes of leg iets onder het
apparaat.
Het apparaat staat tegen een ander
meubel of apparaat
Het apparaat van het meubel of apparaat
ernaast wegschuiven.
De laden of legplateaus wiebelen
of klemmen
Controleer de delen die eruit gehaald
kunnen worden en zet ze eventueel
opnieuw in het apparaat.
Flessen of serviesgoed raken elkaar
De flessen of het serviesgoed los van
elkaar zetten.
Kleine storingen zelf verhelpen
Alvorens de Servicedienst in te schakelen:
Ga aan de hand van de volgende punten eerst even na of u de storing zelf kunt
verhelpen.
Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over
de bediening of het onderhoud van het apparaat) hoeft te geven om de storing te
verhelpen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek
betalen!
Storing
De bodem van de
koelruimte is nat.
Eventuele oorzaak Oplossing
De dooiwaterafvoerbuis
afb. 6 is verstopt.
Dooiwatergootje en afvoergaatje
schoonmaken
(zie Apparaat reinigen")
De koelmachine wordt
steeds vaker en langer
ingeschakeld.
Het apparaat koelt niet.
68
De deur van het apparaat
werd te vaak geopend.
De be- en
ontluchtingsopeningen zijn
afgedekt.
Het apparaat is
uitgeschakeld.
Stroomuitval; de zekering
is uitgeschakeld; de
stekker zit niet goed in het
stopcontact.
Deur niet onnodig openen.
Afdekkingen verwijderen.
Schakelaar Aan/Uit afb. 1/1 indrukken.
Controleer of er stroom is.
Controleer de zekeringen.
Page 69
Inschakelen van
de Servicedienst
Adres en telefoonnummer van de
Servicedienst in uw omgeving kunt
u vinden in het telefoonboek of in
de meegeleverde brochure met
service-adressen. Geef a.u.b. aan de
Servicedienst het E-nummer en het
FD-nummer van het apparaat op.
U vindt deze gegevens op het
typeplaatje.
F-Nr.
FD-Nr.
nl
Door deze nummers aan de
Servicedienst door te geven voorkomt u
onnodig heen en weer rijden van de
monteur en de hieraan verbonden
kosten. en de hieraan verbonden kosten.
69
Page 70
1
Page 71
1
1
2
2
3
3
4
6
11
10
13
12
5
4
15
14
8
7
9
16
2
14
Page 72
34
5
67
Page 73
8
Page 74
Bosch Infoteam (Mo-Fr: 8.00-18.00 Uhr erreichbar)
Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:
Tel.: 01805 304050* oder unter bosch−infoteam@bshg.com
*) 0,14 EUR/Min aus dem Festnetz der T−Com, Mobil ggfs. abweichend.
Nur für Deutschland gültig!
Änderungen vorbehalten.
Subject to alterations.
Sous réserve de modifications.
Salvo modifiche.
Wijzigingen voorbehouden.
ROBERT BOSCH HAUSGERÄTE GMBH
Carl-Wery-Straße 34, 81739 München
Internet: http://www.bosch-hausgeraete.de
*9000564681*
de/en/fr/it/nl
9000 564 681 (9103)
Loading...
