KSW 30920
KSW 38920
B-321-01
2
Obsah
Pokyny k likvidaci 4
Bezpečnostní pokyny 4
Před připojením 6
Váš nový spotřebič 6
Ovládací panel 7
Připojení spotřebiče 7
Skladování lahví 9
Praktické rady 9
Čištění spotřebiče 10
Jak ušetřit energii 10
Provozní zvuky 11
Malé poruchy odstraníte sami 11
Servisní služba 12
Pokyny pro likvidaci
Likvidace starého
spotřebiče
Dbejte prosím při nahrazování
starého spotřebiče novým:
Staré spotřebiče nejsou bezcenným
odpadem! Ekologickou likvidací se
znovu využívají cenné suroviny.
Starý spotřebič znehodnoťte:
1. Vytáhněte zástrčku
2. Odstřihněte připojovací kabel
a zlikvidujte jej i se zástrčkou.
3. Odstraňte zámek na dveřích,
aby se děti nemohly uzavřít
a ocitnout se v nebezpečí života.
Chladničky obsahují chladící
prostředky a izolační plyny. Chladící
prostředek a izolační plyny je
nezbytné odborně zlikvidovat. Až do
provedení odborné likvidace
nepoškoďte trubky oběhu chladícího
prostředku.
Likvidace obalu
Pozor:
Obalový materiál není hračkou pro
děti – nebezpečí zadušení
skládaným kartonem a foliemi!
Váš nový spotřebič byl při dopravě
k Vám chráněn obalem. Všechny
použité materiály jsou ekologické
a znovu použitelné. Pomozte prosím
i Vy: likvidujte obal ekologicky.
O aktuálních možnostech likvidace
se, prosím, informujte u svého
obchodníka nebo na Obecním úřadě.
Bezpečnostní pokyny
Dříve než uvedete spotřebič
od provozu
Přečtěte si, prosím, pozorně návod
k použití a montáži! Obsahují důležité
informace o instalaci, použití a údržbě
spotřebiče.
Výrobce neodpovídá za škody
způsobené nedodržováním pokynů
a varování v návodu k použití. Návod
k použití a montážní návod uschovejte
pro případného dalšího majitele
spotřebiče.
Při instalaci
a připojení spotřebiče
dodržujte
Pozor!
Spotřebič obsahuje nepatrné množství
ekologického, ale hořlavého chladícího
prostředku R600a. Dbejte na to, aby
se při dopravě nebo montáži
nepoškodily trubky oběhového systému
chladícího prostředku. Vystřikující
chladící prostředek může způsobit
poranění očí nebo se vznítit.
Když chladící prostředek uniká dbejte
na to:
– Aby v blízkosti nebyl otevřený
oheň nebo zdroj vznícení.
– Vytáhněte zástrčku, místnost
několik minut dobře vyvětrejte.
Čím více chladícího prostředku je ve
spotřebiči, tím větší musí být místnost,
v níž je spotřebič umístěn. V příliš malé
místnosti může při netěsnosti vzniknout
hořlavá směs plynu a vzduchu.
3
4
Na 8 g chladícího prostředku musí být
prostor velký nejméně 1 m
chladícího prostředku Vašeho
spotřebiče je uvedeno na typovém
štítku uvnitř spotřebiče.
V případě potřeby
• Vypláchněte oči a vyhledejte
lékaře.
• Zápalné jiskry nebo otevřený oheň
udržujte z dosahu spotřebiče.
• Vytáhněte zástrčku ze zásuvky
a místnost několikrát vyvětrejte.
3
. Množství
Při použití dodržujte
• V následujících případech
vytáhněte zástrčku nebo vypněte
pojistky:
– odmrazování
– čištění
• Opravy na elektrických
spotřebičích smějí provádět jen
odborníci. Neodbornými opravami
může uživateli vzniknout značné
nebezpečí.
• Nepoužívejte ve spotřebiči žádné
elektrické přístroje (např. topné
přístroje, elektrické strojky na
výrobu ledu atd.).
• Nestoupejte si na podstavec,
výsuvné přihrádky, dveře, ani se
o ně neopírejte.
• Vysokoprocentní alkohol skladujte
jen v uzavřených a stojících lahvích.
• Ve spotřebiči neskladujte výrobky
obsahující hořlavé plyny (spreje)
a explozivní látky – nebezpečí
exploze!
• Spotřebič není hračkou pro děti!
• U spotřebičů se zámkem
uschovávejte klíč mimo dosah dětí.
• V žádném případě spotřebič
nečistěte čistícími prostředky na
principu páry! Pára se může dostat
k součástkám, které jsou pod
elektrickým proudem a zapříčinit
zkrat nebo úraz elektrickým
proudem.
• Umělohmotné části a těsnění dveří
neznečišťujte olejem nebo tukem.
Umělohmotné části a těsnění by
se mohly stát porézními.
Všeobecná ustanovení
Spotřebič je vhodný
• k chlazení nápojů.
Spotřebič je určen pouze pro použití
v domácnosti.
Při využití v průmyslové sféře je třeba
dbát platných ustanovení. Spotřebič
odpovídá směrnici předpisu pro
předcházení nehod chladicích
přístrojů (VBG 20). Byla přezkoušena
těsnost chladícího okruhu spotřebiče.
Spotřebič odpovídá evropským
právním normám pro elektrické
spotřebiče.
Před připojením

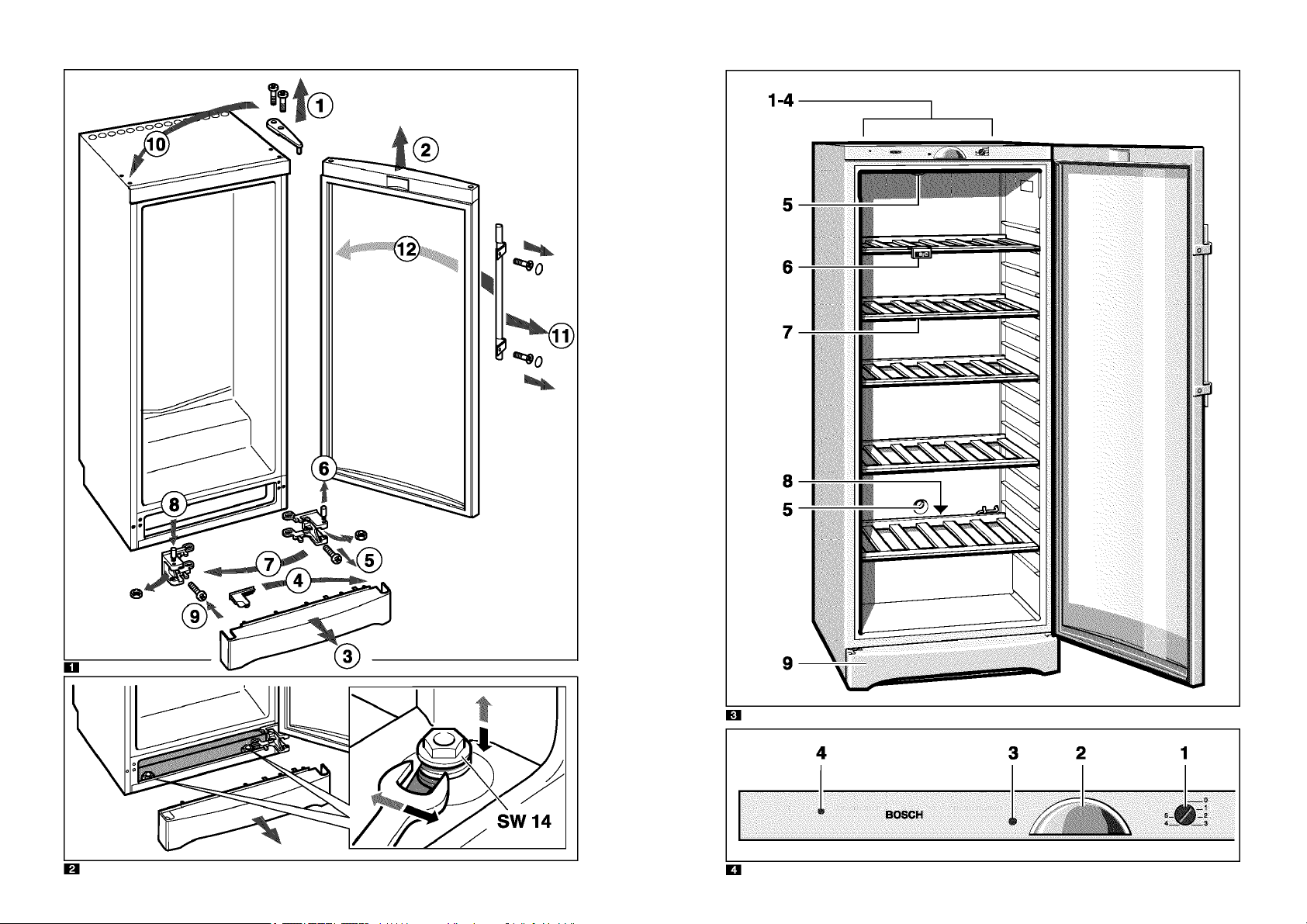

Výměna závěsu dveří
Obr. 111
Jen pokud je to třeba. Montáž
provádějte podle pořadí číslic.
Instalace spotřebiče na
místo
Pro instalaci je vhodná suchá a
větratelná místnost. Místo instalace
by nemělo být vystaveno přímo
slunečnímu světlu a nemělo by být
v blízkosti tepelných zdrojů jako je
sporák, topné těleso, atd. Pokud je
instalace vedle tepelného zdroje
nevyhnutelná, použijte vhodnou
izolační desku nebo dodržujte
následující minimální odstupy od
tepelných zdrojů:
Od elektrických sporáků 3 cm,
od olejových a uhelných sporáků 30 cm.
Při instalaci vedle jiného chladícího či
mrazícího spotřebiče se doporučuje
dodržet minimální boční odstup 2 cm,
aby se zabránilo tvorbě orosení.
Spotřebiče s nasazenými držadly
potřebují odstup od boční stěny
alespoň 55 mm, aby bylo možné
otevírat dveře na 90 stupňů.
Vyrovnání spotřebiče
Obr. 121
Panel podstavce sejměte vysunutím
směrem dopředu, pomocí šroubováku
vytočte šroubovací nohy. Spotřebič
vyrovnejte tak, aby stál pevně a rovně.
Váš nový spotřebič
Odchylky v detailech v závislosti na
typu spotřebiče.
Obr. 131
1 – 4 Ovládací panel
5 Aktivní uhlíkový filtr
6 Teploměry
7 Dřevěné rošty
8 Žlábek na odtok roztáté vody
9 Panel podstavce
(s otvorem pro odvětrávání)
5
6
Ovládací panel
Obr. 141
1 Volič teploty
2 Halogenové osvětlení,
svítí jen při otevřených dveřích
3. Světelný spínač pro halogenové
osvětlení
4. Kontrolní světlo připojení k síti
svítí, pokud je spotřebič připojený
a zapnutý
Klimatické třídy –
přípustná pokojová
teplota
Klimatická třída je uvedena na
typovém štítku. Udává v rámci jakých
pokojových teplot smí být spotřebič
provozován.
Klimatická přípustná pokojová
třída teplota
SN + 10 °C až 32 °C
N + 16 °C až 32 °C
ST + 18 °C až 38 °C
T + 18 °C až 43 °C
Odvětrávání
Obr. 151
Vzduch na zadní straně spotřebiče se
ohřívá. Ohřátý vzduch musí bez
zábran odcházet. V opačném případě
musí chladící přístroj podávat vyšší
výkon. To zvyšuje spotřebu proudu.
Proto: nikdy nezakrývejte větrací
a odvětrávací otvory!
Připojení spotřebiče
Po instalaci spotřebiče na místo
vyčkejte minimálně ½ hodiny, než
spotřebič uvedete do provozu. Během
transportu může dojít k tomu, že se
olej z kompresoru dostane do
chladícího systému.
Před prvním uvedením do provozu
vyčistěte vnitřní prostor spotřebiče
(viz Čištění). Zásuvka by měla být
volně přístupná.
Spotřebič připojte na střídavý proud
o napětí 220-240 V / 50 Hz přes
předpisově instalovanou zásuvku.
Zásuvka musí být jištěna pojistkou
10 A nebo vyšší.
U spotřebičů, které jsou provozovány
v mimoevropských zemích
zkontrolujte na typovém štítku, zda
uváděné napětí a druh proudu jsou
totožné s hodnotami Vaší sítě.
Typový štítek je ve spotřebiči vlevo
dole. Případnou nutnou výměnu
připojovacího kabelu smí provést
jen odborník.
Zapnutí spotřebiče
Pomocí mince otočte volič teploty
obr. 141/1 z polohy „0“. Kontrolka pro
připojení svítí. Spotřebič začíná
chladit. Vnitřní osvětlení svítí pokud
jsou dveře otevřené.
Nastavení teploty
Poloha „0“ spotřebič je vypojený (volič
teploty se zapustí).
Poloha „1“ minimální výkon chlazení.
Poloha „5“ nejvyšší výkon chlazení.
• Při zapnutí nastavte volič teploty
nejprve mezi 2 a 3 (tím dosáhnete
teploty chladničky, vždy
v závislosti na okolní teplotě
a naplnění mezi 8 °C až 12 °C).
• Při větším množství nově
uskladněného vína může trvat více
dní, než digitální teploměry, které
nejsou závislé na připojení k síti
obr. 111 /6 po pomalém, ale stálém
poklesu ukáží trvalou teplotu. Je
normální, že spodní teploměr
ukazuje o něco nižší teploty.
• Pokud si přejete po základním
nastavení dosáhnout nižších nebo
vyšších teplot, měňte volič teploty
v 24 hodinových odstupech krok
za krokem.
• Pokud nebyly od výrobce vín
určeny teploty pro skladování vína,
doporučujeme pro:
bílá vína 10 až 12 °C
červená vína 12 až 16 °C
šumivá vína 6 až 8 °C
Pozor! Teplota při skladování by
nikdy neměla být nižší než 6 °C.
Upozornění k provozu
• Pokud klesne okolní teplota
pod +6 °C, končí chladící funkce
spotřebiče. Chladící prostor bude
stejně chladný jako je okolní
teplota. Od 0 °C je v chladícím
prostoru nebezpečí mrazu.
• Je-li chladící agregát v provozu,
tvoří se na zadní stěně spotřebiče
kapky vody či jinovatka, což je
funkčně podmíněno. Seškrabování
vrstvy jinovatky či otírání kapek
vody není nutné. Zadní stěna
spotřebiče se odmrazuje
automaticky. Roztátá voda je
zachycena do odtokového žlábku
obr. 181, je vedena k chladícímu
agregátu, kde se odpaří.
Vypnutí spotřebiče
• Volič teploty otočte do polohy „0“,
kontrolka obr. 141 /4 zhasne, tím je
vypojeno chlazení a osvětlení.
Pokud je spotřebič bezprostředně
po vypnutí ihned opět zapnut,
chladící agregát začne znovu
pracovat teprve po několika
minutách.
Odstavení spotřebiče
Pokud spotřebič nepoužíváte delší
dobu:
1. Vytáhněte zástrčku.
2. Vyčistěte chladící prostor.
3. Dveře spotřebiče nechte otevřené.
7
8
Skladování láhví
Aktivní uhlíkové filtry
Obr. 1101
• Filtry slouží k výměně vzduchu
a k odstraňování pachu uvnitř
spotřebiče. Filtry lze vyměnit,
pokud nejsou účinné. Náhradní
filtry lze obdržet v našem servisu.
• Dřevěné rošty umožňují přehledné
skladování láhví. Pokud je třeba
uskladnit velké množství láhví, lze
ze spotřebiče vyjmout jeden nebo
dva dřevěné rošty. S ohledem na
hmotnost by však mělo být
uloženo na jednom dřevěném
roštu vždy maximálně 16 litrových
nebo 22 ¾ litrových láhví.

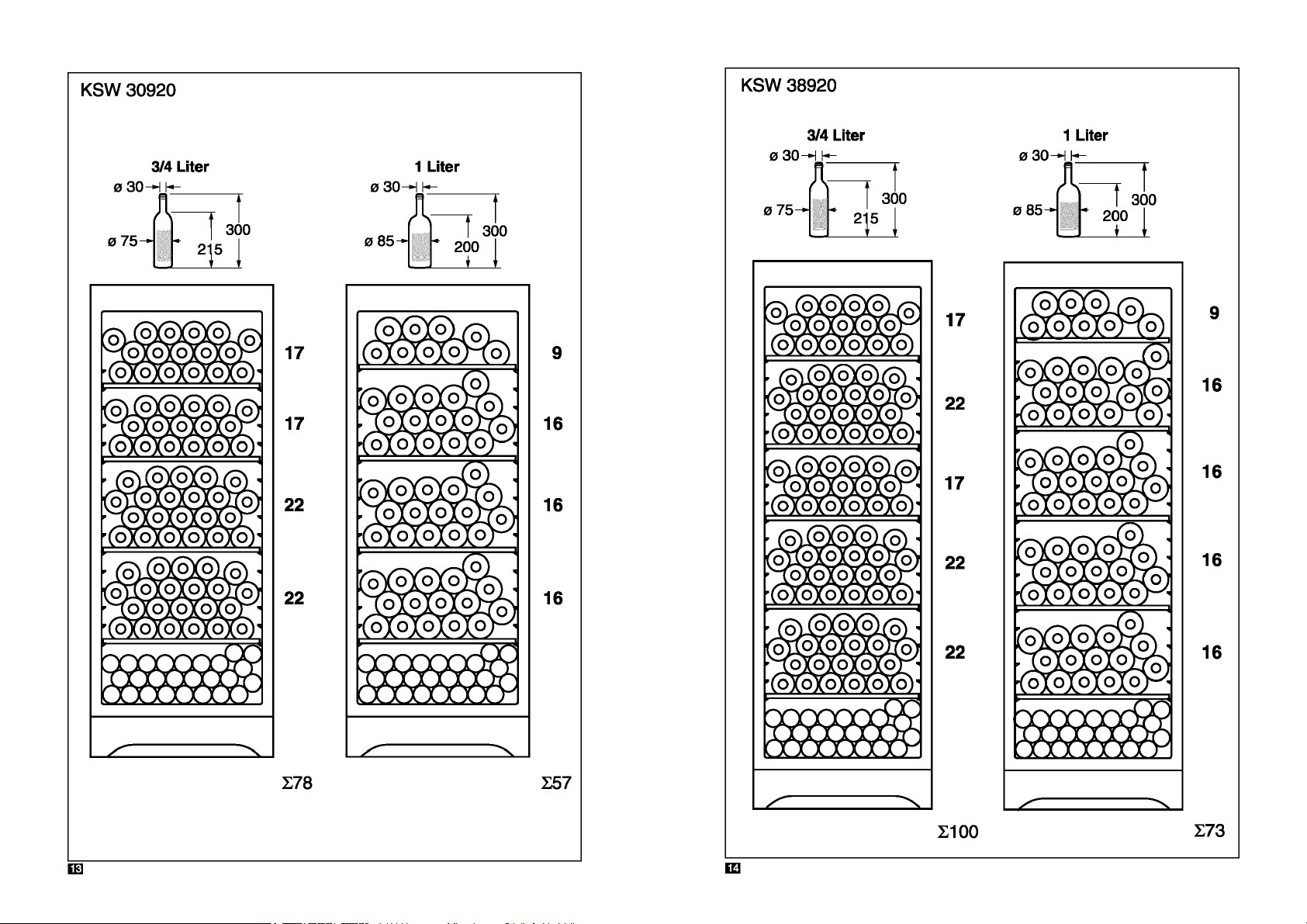

Příklad ukládání
Obr 1131
KSW 30920 / KS30W920
Obr 1141
KSW 38920 / KS38W920
Uvedené počty láhví se mohou měnit
v závislosti na formě a velikosti láhví.
Při ukládání dbejte na toto
Obr. 161
• Láhve ukládejte tak, aby hrdlo
láhve bylo umístěno směrem ven.
Obr. 171
• Spodní oblast není vlivem prostoru
pro agregát příliš hluboká. Proto
zde skladujte jen nápoje
v plechovkách nebo krátké láhve
s vínem.
Při uzavírání dveří dbejte na to,
aby se hrdla láhví nedotýkala
skleněných dveří.
• Teplé nápoje nechte vychladnout
mimo spotřebič.
• Části umělé hmoty a těsnění dveří
neznečistěte olejem či tukem.
Umělohmotné části a těsnění by se
mohly stát porézními.
• Pozor: vysokoprocentní alkohol
skladujte jen v uzavřených
a stojících láhvích.
• Ve spotřebiči neskladujte žádné
explozivní látky.
Věnujte pozornost zónám
chladu ve spotřebiči
Vlivem cirkulace vzduchu ve spotřebiči
zde vznikají odlišné teplotní zóny:
• Nejchladnější zóny jsou u zadní
stěny nad spodní odkládací plochou.
Upozornění: v nejchladnějších
zónách skladujte např. sekt, bílé
víno, šampaňské, růžové víno.
• Nejteplejší zóna je úplně nahoře.
Upozornění: v nejteplejší zóně
skladujte např. červené víno.
Praktické rady
• Lahvová vína skladujte vždy
rozbalená, nikoliv v bednách nebo
v obalech.
• Staré láhve musí být vždy uloženy
tak, aby byl korek vždy navlhčený.
Mezi vínem a korkem nesmí nikdy
vzniknout vzduchový meziprostor.
• Otevřené dřevěné rošty jsou obzvlášť
vhodné, protože nenarušují
cirkulaci vzduchu, a tak může
vlhkost, která se kondenzuje na
láhvích, znovu rychle oschnout.
• Víno by mělo být, dříve než jej
ochutnáte, pomalu přizpůsobeno
pokojové teplotě. Pokud před
podáváním dáte na stůl např. růžové
víno do 2-5 hodin, červené 4-5 hodin
a italské červené dokonce 12-24
hodin, pak jste docílili správné
teploty pro pití. Bílé víno lze oproti
tomu servírovat okamžitě. Sekt
a šampaňské by měly být krátce
před konzumací vychlazeny
v chladničce.
• Správná teplota pro pití je pro bílé
víno +10 až +12 °C, pro růžové
a lehké červené víno +12 až +16 °C,
pro těžká červená vína +16 až +19
°C, pro šampaňská a šumivá vína
+6 až +8 °C.
Čištění spotřebiče
1. Pozor:Vytáhněte zástrčku nebo
vypněte pojistky.
2. Těsnění dveří otřete jen čistou
vodou a poté vytřete důkladně do
sucha.
3. Spotřebič čistěte vlažnou mycí
vodou. Mycí voda se nesmí dostat
do voliče teploty nebo
do osvětlení.
4. Po čištění: spotřebič opět připojte
a zapněte.
Pozor: Nikdy nečistěte spotřebič
čistícími přístroji na principu páry!
Pára se může dostat k dílům pod
elektrickým napětím a způsobit
zkrat nebo úraz elektrickým
proudem! Pára může poškodit
umělohmotné povrchy.
Nepoužívejte čistící prostředky nebo
rozpouštědla obsahující písek nebo
kyseliny.
Žlábek pro roztátou vodu a odtokový
otvor (obr. 181) čistěte pravidelně, aby
roztátá voda mohla odtékat. Žlábek na
roztátou vodu čistěte špejlí apod.
Mycí voda se nesmí dostat odtokovým
otvorem do odpařovací misky.
Důležitá upozornění pro
spotřebiče z ušlechtilé
oceli
Pro údržbu spotřebičů z ušlechtilé
oceli používejte prostředek „Chromol“.
Prostředek je v prodeji pod názvem
„Chromol“ nebo jej obdržíte v servisu pod
ident-č. 310359 jako sprej 500 ml a
ident-č. 166787 jako 50 ml zkušební
láhev.
Aby nedošlo k poškození povrchových
ploch nepoužívejte v žádném případě
houbičky s drsným povrchem, železné
kartáče, ostré předměty nebo drhnoucí
čistící prostředky.
Také se nesmějí používat chemické
agresivní čistící prostředky jako jsou
rozmrazovací spreje, spreje na pečící
trouby, rozpouštědla nebo odstraňovače
skvrn.
Jak ušetřit energii
• Spotřebič instalujte v suché,
větratelné místnosti! Spotřebič
nestavte přímo na slunce nebo do
blízkosti zdroje tepla (např. topného
tělesa, sporáku). Jinak musíte
použít izolační desku.
• Nápoje nechte nejprve vychladnout,
teprve pak ukládejte do spotřebiče!
• Dveře spotřebiče otevírejte na co
nejkratší dobu!
9
10
Provozní zvuky
Zcela normální zvuky
Bzučení – chladící agregát běží.
Bublavé, syčící nebo kloktavé
zvuky – chladící prostředek protéká
trubkami.
Cvaknutí – motor se zapne nebo
vypne.
Zvuky, které lze snadno
odstranit
Spotřebič nestojí rovně
Vyrovnejte, prosím, spotřebič pomocí
vodováhy. Používejte k tomu
šroubovací nožky nebo podložku.
Spotřebič „přiléhá“
Odsuňte, prosím, spotřebič od
přiléhajícího nábytku nebo jiných
spotřebičů.
Malé poruchy odstraníte sami
Než zavoláte servis:
Zkontrolujte, zda nemůžete poruchu odstranit sami podle následujících pokynů.
Náklady na poradenské služby poskytované servisem musíte sami uhradit –
i v průběhu garanční doby.
Porucha Možné příčiny Odstranění
Nefunguje vnitřní
osvětlení; chladící
zařízení běží.
Dno chladničky
je mokré.
Spotřebič
nechladí
Vadná halogenová lampa.
Vzpříčený spínač osvětlení
Obr. 191 / B
Odtoková trubka pro roztátou vodu
je ucpána. Obr. 181.
Časté otevírání dveří spotřebiče.
Bylo vloženo příliš mnoho láhví.
Zakryté otvory přívodu a odvodu
vzduchu.
Vyměňte halogenovou žárovku.
1. Vytáhněte zástrčku resp.vypněte
pojistku.
2. Vytáhněte halogenovou žárovku.
Obr. 19.
3. Vyměňte halogenovou žárovku.
Zkontrolujte zda s ním jde
pohybovat. Pokud ne,volejte
zákaznický servis.
Vyčistěte odtokový žlábek
a odtokovou trubku(viz čištění
přístroje).
Zbytečně dveře neotevírejte.
Vyčkejte 2-3 dny.
Překážky odstraňte.
Porucha Možné příčiny Odstranění
Síťová kontrolka
nesvítí
Volič teploty je na „0“.
Výpadek proudu; jsou vypnuté
pojistky, zástrčka není pevně usazena.
Volič teploty nastavte na číslo
mezi 1 a 5.
Zjistěte zda funguje proud.
Zástrčku řádně zasuňte.
Zástrčka není řádně zasunuta.
Ukazatel teploty
neukazuje
žádnou teplotu.
Baterie jsou prázdné.
Vyměňte baterie, obr. 1111.
Za tímto účelem sejměte držák
z dřevěného roštu. Ukazatel teploty
vyjměte z držáku. Sejměte kryt na
zadní straně. Vyměňte obě baterie.
Náhradní baterie: Toshiba LR44.
Servisní služba
Adresu nejbližšího servisu najdete na
třetí straně obálky. Sdělte servisu
číslo spotřebiče (E-Nr.) a výrobní
číslo (F-Nr.).
Tyto údaje najdete na typovém štítku.
Pomozte, prosím, oznámením těchto čísel
zabránit zbytečným výjezdům. Ušetříte
si s tím spojené dodatečné náklady.
INFORMAČNÍ LIST: BSH domácí spotřebiče s.r.o.
Obchodní značka BSH :
Značka BOSCH BOSCH
Prodejní označení KSW 30920 KSW 38920
Typ spotřebiče
Třída energetické účinnosti
(A…nízká spotřeba el. energie až G…vysoká spotřeba el. energie)
Spotřeba energie za 365 dní
Užitný objem celkem: l 296 368
Hvězdičkové označení mrazicího prostoru – –
Mrazicí kapacita kg / 24 hod. – –
Doba skladování při poruše hod. – –
Klimatická třída
1)
Spotřeba energie v kW h /rok založená na výsledcích normalizované zkoušky po dobu 24 hod. Skutečná
spotřeba energie závisí na způsobu použití a umístění spotřebiče.
2)
SN: okolní teploty od +10°C do +32°C
ST: okolní teploty od +18°C do +38°C
N: okolní teploty od +16°C do +32°C
T: okolní teploty od +18°C do +43°C
3) 7
= Chladnička/mraznička, s prostory o nízké teplotě *(***)
3)
1 1
B B
1)
kWh 190 197
z toho: objem chladicí části l 296 368
z toho: objem mrazicí části l – –
2)
N-ST N-ST
11
12
13
14
15
16
17
18
Loading...
