Bosch KIL42VS30, KIL42VF30, KIL32VS30, KIL32VF30, KIL22VS30 Operating Instructions

...

Kühl- und Gefrierkombination Fridge-freezer Réfrigérateur / Congélateur combiné Combinazione frigorifero / congelatore Koel-/diepvriescombinatie KIL52.. / KIL42.. / KIL32.. / KIL22..

de Gebrauchsanleitung .............................................2

en User manual ....................................................... 19

fr Notice d'utilisation .............................................35

it Istruzioni per l’uso ............................................. 54

nl Gebruiksaanwijzing ............................................71

de Inhaltsverzeichnis

de Gebrauchsanleitung

( Sicherheitshinweise . . . . . . . . . . 3

Zu dieser Anleitung . . . . . . . . . . . . . . .3

Explosionsgefahr . . . . . . . . . . . . . . . . . 3

Stromschlaggefahr. . . . . . . . . . . . . . . .3

Verbrennungsgefahr durch Kälte. . . . . 3

Verletzungsgefahr . . . . . . . . . . . . . . . .4

Gefahren durch Kältemittel . . . . . . . . . 4

Vermeidung von Risiken für Kinder

und gefährdete Personen . . . . . . . . . .4

Sachschäden. . . . . . . . . . . . . . . . . . . .4

Gewicht . . . . . . . . . . . . . . . . . . . . . . . .5

8 Bestimmungsgemäßer

Gebrauch. . . . . . . . . . . . . . . . . . . 5

7 Umweltschutz . . . . . . . . . . . . . . . 5

Verpackung . . . . . . . . . . . . . . . . . . . . . 5

Altgerät . . . . . . . . . . . . . . . . . . . . . . . . 5

5 Aufstellen und Anschließen . . . 6

Lieferumfang . . . . . . . . . . . . . . . . . . . . 6

Technische Daten . . . . . . . . . . . . . . . .6

Gerät aufstellen . . . . . . . . . . . . . . . . . .6

Nischentiefe. . . . . . . . . . . . . . . . . . . . . 6

Energie sparen . . . . . . . . . . . . . . . . . . 7

Vor dem ersten Gebrauch . . . . . . . . . . 8

Elektrischer Anschluss. . . . . . . . . . . . . 8

U Kühlfach . . . . . . . . . . . . . . . . . . .11

Beim Einlagern beachten . . . . . . . . . 11

Kältezonen im Kühlfach beachten . . 11

Gemüsebehälter. . . . . . . . . . . . . . . . 11

W Gefrierfach . . . . . . . . . . . . . . . . .12

Gefrierfach-Tür . . . . . . . . . . . . . . . . . 12

Maximales Gefriervermögen. . . . . . . 12

Tiefkühlkost einkaufen . . . . . . . . . . . 12

Beim Einordnen beachten . . . . . . . . 13

Frische Lebensmittel einfrieren. . . . . 13

Gefriergut auftauen. . . . . . . . . . . . . . 14

= Abtauen. . . . . . . . . . . . . . . . . . . .14

Kühlfach . . . . . . . . . . . . . . . . . . . . . . 14

Gefrierfach . . . . . . . . . . . . . . . . . . . . 14

D Reinigen . . . . . . . . . . . . . . . . . . .15

Ausstattung reinigen. . . . . . . . . . . . . 15

l Gerüche. . . . . . . . . . . . . . . . . . . .16

9 Beleuchtung . . . . . . . . . . . . . . . .16

> Geräusche. . . . . . . . . . . . . . . . . .16

Normale Geräusche . . . . . . . . . . . . . 16

Geräusche vermeiden . . . . . . . . . . . 16

* Gerät kennenlernen . . . . . . . . . . 9

Gerät . . . . . . . . . . . . . . . . . . . . . . . . . .9

Bedienelemente. . . . . . . . . . . . . . . . . .9

Ausstattung . . . . . . . . . . . . . . . . . . . . .9

1 Gerät bedienen . . . . . . . . . . . . . 10

Gerät einschalten. . . . . . . . . . . . . . . .10

Gerät ausschalten und stilllegen . . . .10

Temperatur einstellen . . . . . . . . . . . .10

Super-Funktion. . . . . . . . . . . . . . . . . .10

3 Störungen, was tun? . . . . . . . . .17

4 Kundendienst . . . . . . . . . . . . . . .18

Geräte-Selbsttest . . . . . . . . . . . . . . . 18

Reparaturauftrag und Beratung bei

Störungen. . . . . . . . . . . . . . . . . . . . . 18

Garantie . . . . . . . . . . . . . . . . . . . . . . 18

Sicherheitshinweise de

(Sicherheitshinweise

Sicherheitshinweise

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte und ist funkentstört.

Der Kältekreislauf ist auf Dichtheit geprüft.

Zu dieser Anleitung

■ Lesen und befolgen Sie die

Gebrauchs- und Montageanleitung. Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Geräts.

■ Der Hersteller haftet nicht,

wenn Sie die Hinweise und Warnungen der Gebrauchsund Montageanleitung missachten.

■ Bewahren Sie alle

Unterlagen für späteren Gebrauch und für nachfolgende Besitzer auf.

Explosionsgefahr

■ Nie elektrische Geräte

innerhalb des Geräts verwenden (z. B. Heizgeräte oder elektrische Eisbereiter).

■ Keine Produkte mit

brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe im Gerät lagern.

■ Hochprozentigen Alkohol nur

dicht verschlossen und stehend lagern.

Stromschlaggefahr

Unsachgemäße Installationen und Reparaturen können den Benutzer erheblich gefährden.

■ Bei beschädigter

Netzanschlussleitung: Gerät sofort vom Netz trennen.

■ Gerät nur vom Hersteller,

Kundendienst oder einer ähnlich qualifizierten Person reparieren lassen.

■ Nur Originalteile des

Herstellers verwenden. Bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.

■ Eine Verlängerung der

Netzanschlussleitung darf nur über den Kundendienst bezogen werden.

Verbrennungsgefahr durch Kälte

■ Nie Gefriergut sofort –

nachdem es aus dem Gefrierfach genommen wurde – in den Mund nehmen.

■ Längeren Kontakt der Haut

mit Gefriergut, Eis und den Rohren im Gefrierfach vermeiden.

de Sicherheitshinweise

Verletzungsgefahr

Behälter mit kohlensäurehaltigen Getränken können platzen. Keine Behälter mit kohlensäurehaltigen Getränken im Gefrierfach lagern.

Gefahren durch Kältemittel

In den Rohren des Kältekreislaufs befindet sich in geringer Menge das umweltfreundliche aber brennbare Kältemittel R600a. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt. Wenn das Kältemittel austritt, kann es die Augen verletzen oder sich entzünden.

■ Rohre nicht beschädigen.

Bei Beschädigung der Rohre:

■ Feuer und Zündquellen vom

Gerät fernhalten.

■ Raum lüften.

■ Gerät ausschalten und

Netzstecker ziehen.

■ Kundendienst rufen.

Vermeidung von Risiken für Kinder und gefährdete Personen

Gefährdet sind:

■ Kinder,

■ Personen, die körperlich,

psychisch oder in ihrer Wahrnehmung eingeschränkt sind,

■ Personen, die nicht

genügend Wissen über die sichere Bedienung des Geräts haben.

Maßnahmen:

■ Sicherstellen, dass Kinder

und gefährdete Personen die Gefahren verstanden haben.

■ Eine für die Sicherheit

verantwortliche Person muss Kinder und gefährdete Personen am Gerät beaufsichtigen oder anleiten.

■ Nur Kinder ab 8 Jahren das

Gerät benutzen lassen.

■ Bei Reinigung und Wartung

Kinder beaufsichtigen.

■ Niemals Kinder mit dem

Gerät spielen lassen.

Erstickungsgefahr

■ Bei Gerät mit Türschloss:

Schlüssel außer Reichweite von Kindern aufbewahren.

■ Verpackung und deren Teile

nicht Kindern überlassen.

Sachschäden

Um Sachschäden zu vermeiden:

■ Nicht auf Sockel, Auszüge

oder Türen treten oder darauf abstützen.

■ Kunststoffteile und

Türdichtungen öl- und fettfrei halten.

■ Am Stecker ziehen – nicht

am Anschlusskabel.

Bestimmungsgemäßer Gebrauch de



Gewicht

Beachten Sie beim Aufstellen und Transport des Gerätes, dass es sehr schwer sein kann.

~ "Aufstellort" auf Seite 6

8 Bestimmungsgemäßer

Gebrauch

Bestimmungsgemäßer Gebrauch

Verwenden Sie dieses Gerät

■ nur zum Kühlen und Gefrieren von

Lebensmitteln und zur Eisbereitung.

■ nur im Privathaushalt und im

häuslichen Umfeld.

■ nur gemäß dieser

Gebrauchsanleitung.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

7 Umweltschutz

Umweltschutz

Verpackung

Alle Materialien sind umweltverträglich und wieder verwertbar:

■ Entsorgen Sie die Verpackung

umweltgerecht.

■ Informieren Sie sich über

Entsorgungswege bei Ihrem Fachhändler oder bei der öffentlichen Verwaltung.

Altgerät

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

:Warnung

Kinder können sich im Gerät einschließen und ersticken!

■ Um Kindern das Hineinklettern zu

erschweren, Ablagen und Behälter nicht aus dem Gerät nehmen.

■ Kinder vom ausgedienten Gerät

fernhalten.

Achtung! Kältemittel und schädliche Gase können austreten.

Rohre des Kältemittel-Kreislaufs und Isolierung nicht beschädigen.

1. Netzstecker ziehen.

2. Netzanschlussleitung durchtrennen.

3. Gerät fachgerecht entsorgen lassen.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und

Elektronikaltgeräte (waste electrical and electronic equipment WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

de Aufstellen und Anschließen

5 Aufstellen und

Anschließen

Aufstellen und Anschließen

Lieferumfang

Prüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden.

Wenden Sie sich bei Beanstandungen an den Händler, bei dem Sie das Gerät erworben haben oder an unseren Kundendienst.

~ "Kundendienst" auf Seite 18

Die Lieferung besteht aus folgenden Teilen:

■ Einbaugerät

■ Ausstattung (modellabhängig)

■ Beutel mit Montagematerial

■ Gebrauchsanleitung

■ Montageanleitung

■ Kundendienstheft

■ Garantiebeilage

■ Informationen zu Energieverbrauch

und Geräuschen

Technische Daten

Kältemittel, Nutzinhalt und weitere technische Angaben befinden sich auf dem Typenschild. ~ "Gerät kennenlernen" auf Seite 9

Gerät aufstellen

Das Gewicht des Gerätes kann je nach Modell bis zu 65 kg betragen.

Zulässige Raumtemperatur

Die zulässige Raumtemperatur hängt von der Klimaklasse des Geräts ab.

Angaben zur Klimaklasse finden Sie auf dem Typenschild.

~ "Gerät kennenlernen" auf Seite 9

Klimaklasse zulässige Raumtemperatur SN +10 °C ... 32 °C N +16 °C ... 32 °C ST +16 °C ... 38 °C T +16 °C ... 43 °C

Das Gerät ist innerhalb der zulässigen Raumtemperatur voll funktionsfähig.

Wird ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, können Beschädigungen am Gerät bis zu einer Raumtemperatur von +5 °C ausgeschlossen werden.

Nischentiefe

Für das Gerät wird eine Nischentiefe von 56 cm empfohlen. Bei einer kleineren Nischentiefe – mindestens 55 cm – erhöht sich die Energieaufnahme geringfügig.

Aufstellort

Je mehr Kältemittel in einem Gerät ist, desto größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels Ihres Geräts steht auf dem Typenschild im Inneren des Geräts.

~ "Gerät kennenlernen" auf Seite 9

Aufstellen und Anschließen de

Energie sparen

Wenn Sie die folgenden Hinweise befolgen, verbraucht Ihr Gerät weniger Strom.

Hinweis: Die Anordnung der Ausstattungsteile hat keinen Einfluss auf den

Energieverbrauch des Geräts.

Gerät aufstellen

Gerät vor direkter Sonneneinstrahlung schützen. Das Gerät muss bei niedrigeren UmgebungstempeGerät mit möglichst großem Abstand zu Heizkör-

pern, Herd und anderen Wärmequellen aufstellen: 3 cm zu Elektro- oder Gasherden 30 cm zu Öl- oder Kohleherden

Hinweis: Wenn das nicht möglich ist eine Isolier-

platte zwischen Gerät und Wärmequelle anbringen. Aufstellort mit einer Raumtemperatur von ca. 20 °C

wählen. Nischentiefe von 56 cm verwenden.

Achtung!

Verbrennungsgefahr!

Einzelne Teile des Geräts werden bei Betrieb heiß. Eine Berührung dieser Teile kann zu Verbrennungen führen.

Nicht Lüftungsöffnungen abdecken oder zustellen. Raum täglich lüften.

raturen seltener kühlen und verbraucht dadurch weniger Strom.

Die Luft an der Rückwand des Geräts erwärmt sich nicht so stark. Das Gerät verbraucht weniger Strom, wenn die warme Luft abziehen kann.

Gerät nutzen

Gerätetür nur kurz öffnen. Die Luft im Gerät erwärmt sich nicht so stark. Das Gekaufte Lebensmittel in einer Kühltasche transpor-

tieren und schnell ins Gerät legen. Warme Lebensmittel und Getränke erst abkühlen

lassen, dann in ins Gerät stellen. Gefriergut zum Auftauen ins Kühlfach legen, um die

Kälte des Gefrierguts zu nutzen. Zwischen den Lebensmitteln und zu der Rückwand

immer etwas Platz lassen. Lebensmittel luftdicht verpacken. Geräterückseite einmal jährlich absaugen. Die Luft an der Rückwand des Geräts erwärmt sich Nicht Lüftungsöffnungen abdecken oder zustellen.

Gerät muss seltener kühlen und verbraucht dadurch weniger Strom.

Die Luft kann zirkulieren und die Luftfeuchtigkeit bleibt konstant. Das Gerät muss seltener kühlen und verbraucht dadurch weniger Strom.

nicht so stark. Das Gerät verbraucht weniger Strom, wenn die warme Luft abziehen kann.

de Aufstellen und Anschließen

Gerät nutzen

Gefrierfach regelmäßig abtauen. Eine Reifschicht oder Eis im Gefrierfach verschlech-

tert die Kälteabgabe an das Gefriergut und erhöht den Stromverbrauch.

Gefrierfachtür sorgfältig schließen. Das Gefrierfach vereist stark. Das Gerät muss mehr

leisten, der Stromverbrauch erhöht sich.

--------

Vor dem ersten Gebrauch

1. Infomaterial entnehmen und

Klebestreifen sowie Schutzfolie entfernen.

2. Gerät reinigen.

~ "Reinigen" auf Seite 15

Elektrischer Anschluss

Achtung!

Das Gerät nicht an elektronische Energiesparstecker anschließen.

Hinweis: Sie können das Gerät an

netzgeführte und an sinusgeführte Wechselrichter anschließen. Netzgeführte Wechselrichter werden bei Photovoltaikanlagen mit direktem Anschluss an das öffentliche Stromnetz verwendet. Bei Insellösungen müssen

1. Nach dem Aufstellen des Geräts mit

dem Anschluss mindestens 1 Stunde warten, um Schäden am Verdichter zu vermeiden.

2. Gerät über eine vorschriftsmäßig

installierte Steckdose anschließen. Die Steckdose muss folgende Daten erfüllen: Steckdose mit 220 V ... 240 V Schutzleiter 50 Hz Sicherung 10 A ... 16 A Außerhalb Europas: Prüfen, ob die angegebene Stromart des Geräts mit den Werten Ihres Stromnetzes übereinstimmt. Die Angaben zum Gerät stehen auf dem Typenschild.

~ "Gerät kennenlernen" auf Seite 9

3. Gerät an eine Steckdose in der Nähe

des Geräts anschließen. Die Steckdose muss auch nach dem Aufstellen des Geräts frei zugänglich sein.

Sie sinusgeführte Wechselrichter verwenden. Insellösungen, z. B. auf Schiffen oder Gebirgshütten, haben keinen direkten Anschluss an das öffentliche Stromnetz.

Gerät kennenlernen de

* Gerät kennenlernen

Gerät kennenlernen

Klappen Sie die letzte Seite mit den Abbildungen aus. Abweichungen zwischen Gerät und Abbildungen sind je nach Ausstattung möglich.

Gerät

~ Bild !

# Gefrierfach + Kühlfach

(...@ Bedienelemente H Beleuchtung P Gemüsebehälter X Typenschild ` Ablage für große Flaschen

Ausstattung

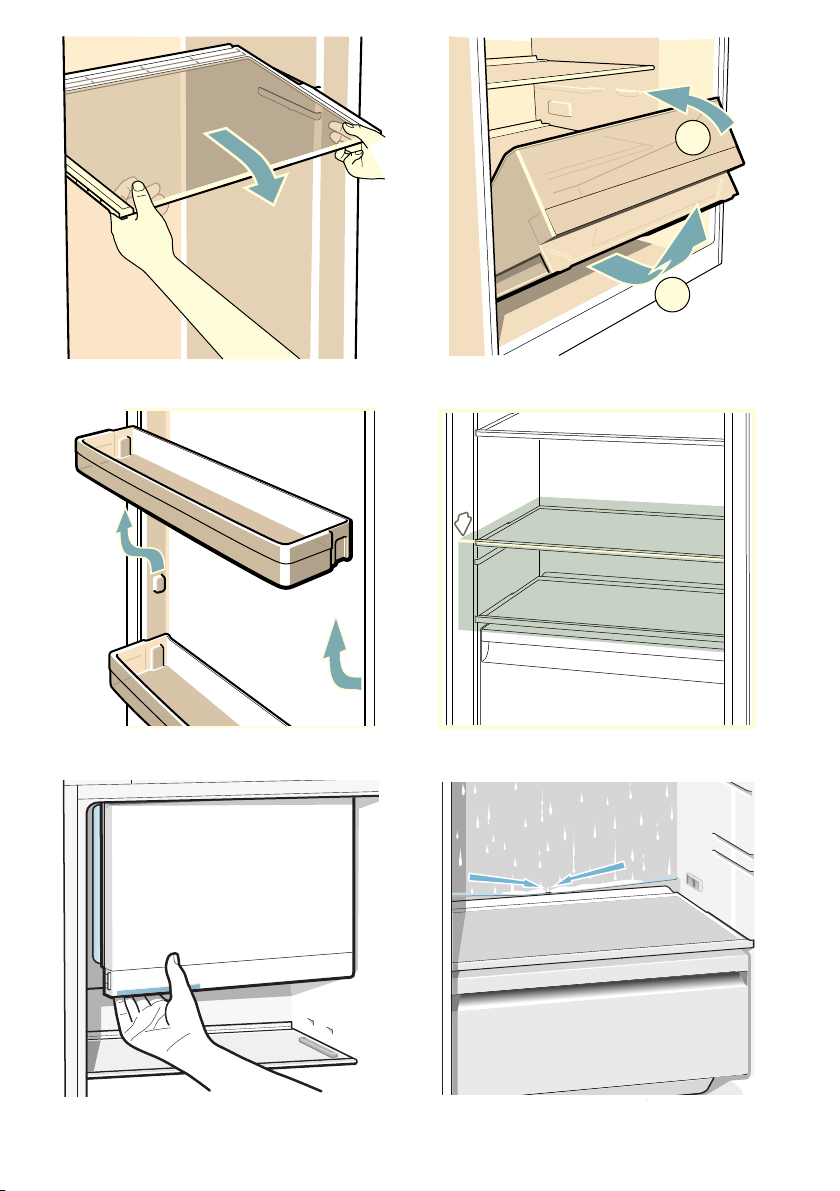

Ablage

~ Bild #

Sie können die Ablage variieren:

■ Ablage herausziehen und

herausnehmen.

Behälter

~ Bild $

Sie können den Behälter herausnehmen:

■ Behälter bis zum Anschlag

herausziehen, vorne anheben und herausnehmen.

Absteller

~ Bild %

Sie können den Absteller herausnehmen:

■ Absteller nach oben anheben und

herausnehmen.

Bedienelemente

~ Bild "

( Taste %

Schaltet das Gerät ein oder aus.

0 Anzeige Temperatur Kühlfach

Zeigt die eingestellte Temperatur in °C an.

8 Anzeige super

Leuchtet, wenn die Super-Funktion eingeschaltet ist.

@ Taste °C

Stellt die Temperatur ein.

de Gerät bedienen

1 Gerät bedienen

Gerät bedienen

Gerät einschalten

1. Taste % drücken.

Das Gerät beginnt zu kühlen.

2. Die gewünschte Temperatur

einstellen.

~ "Temperatur einstellen" auf Seite 10

Hinweise zum Betrieb

■ Nach dem Einschalten kann es

mehrere Stunden dauern, bis die eingestellte Temperatur erreicht ist. Vor Erreichen der gewählten Temperatur keine Lebensmittel einlegen.

■ Die Stirnseiten des Gehäuses

werden teilweise leicht beheizt. Dies verhindert Schwitzwasserbildung im Bereich der Türdichtung.

Gerät ausschalten und stilllegen

Gerät ausschalten

Kühlfach

■ Taste °C so oft drücken, bis die

Anzeige die gewünschte Temperatur zeigt.

Gefrierfach

Die Temperatur im Kühlfach beeinflusst die Temperatur im Gefrierfach. Ändern Sie die Temperatur im Kühlfach um die Temperatur im Gefrierfach zu ändern. Wärmer eingestellte Kühlfach-Temperaturen bewirken wärmere Gefrierfach-Temperaturen.

Aufkleber OK

(nicht bei allen Modellen) Mit dem Aufkleber OK können Sie

prüfen, ob die Temperatur im Kühlfach +4 °C oder kälter erreicht.

Wenn der Aufkleber nicht OK zeigt, Temperatur schrittweise verringern.

Nach Inbetriebnahme des Geräts kann es bis zu 12 Stunden dauern, bis die eingestellte Temperatur erreicht ist.

Korrekte Einstellung

■ Taste % drücken.

Das Gerät kühlt nicht mehr.

Gerät stilllegen

Wenn Sie das Gerät längere Zeit nicht benutzen:

1. Taste % drücken.

Das Gerät kühlt nicht mehr.

2. Netzstecker ziehen oder Sicherung

ausschalten.

3. Gerät reinigen.

4. Gerät offen lassen.

Temperatur einstellen

Empfohlene Temperatur

Kühlfach: +4 °C

Super-Funktion

Bei eingeschalteter Super-Funktion wird es im Kühlfach und im Gefrierfach kälter.

Super-Funktion einschalten z. B.:

■ um Lebensmittel schnell bis zum

Kern durchzufrieren

■ 4 ... 6 Stunden vor dem Einlegen

einer Lebensmittelmenge ab 2 kg

■ zur Ausnutzung des max.

Gefriervermögens

Kühlfach de

Hinweis: Wenn die Super-Funktion

eingeschaltet ist, kann es zu vermehrten Geräuschen kommen.

Nach ca. 1 ^ Tagen schaltet das Gerät auf Normalbetrieb.

Super-Funktion ein-/ausschalten:

■ Taste °C drücken.

Wenn die Super-Funktion eingeschaltet ist, leuchtet die Anzeige super.

U Kühlfach

Kühlfach

Das Kühlfach eignet sich zum Aufbewahren von Fleisch, Wurst, Fisch, Milchprodukten, Eiern, fertigen Speisen und Backwaren.

Die Temperatur ist von +2 °C ... +8 °C einstellbar.

Durch die Kühllagerung können Sie auch hoch verderbliche Lebensmittel kurz- bis mittelfristig lagern. Je tiefer die gewählte Temperatur, desto langsamer laufen enzymatische, chemische sowie auch der Verderb durch Mikroorganismen ab. Eine Temperatur von +4 °C oder darunter gewährleistet die optimale Frischhaltung und Sicherheit der gelagerten Lebensmittel.

Beim Einlagern beachten

■ Frische, unversehrte Lebensmittel

einlagern. So bleibt Frische und Qualität länger erhalten.

■ Bei Fertigprodukten und abgefüllten

Waren das vom Hersteller abgegebene Mindesthaltbarkeitsoder Verbrauchsdatum nicht überschreiten.

■ Um Aroma, Farbe und Frische zu

erhalten, Lebensmittel gut verpackt oder abgedeckt einlagern. So vermeiden Sie Geschmacksübertragen und Verfärbungen der Kunststoffteile.

■ Warme Speisen und Getränke erst

abkühlen lassen, dann in das Kühlfach stellen.

Kältezonen im Kühlfach beachten

Durch die Luftzirkulation im Kühlfach entstehen Zonen unterschiedlicher Kälte.

Kälteste Zone

Die kälteste Zone ist zwischen dem seitlich eingeprägten Pfeil und der darunter liegenden Ablage.

~ Bild &

Hinweis: Lagern Sie in der kältesten

Zone empfindliche Lebensmittel, z. B. Fisch, Wurst und Fleisch.

Wärmste Zone

Die wärmste Zone ist an der Tür ganz oben.

Hinweis: Lagern Sie in der wärmsten

Zone z. B. Hartkäse und Butter. Käse kann sein Aroma weiter entfalten, Butter bleibt streichfähig.

Gemüsebehälter

~ Bild !/P Der Gemüsebehälter ist der optimale

Lagerort für frisches Obst und Gemüse. Bei hoher Luftfeuchtigkeit bleibt Blattgemüse länger frisch. Gemüse und Obst sollte bei etwas niedrigerer Luftfeuchtigkeit gelagert werden.

de Gefrierfach

Hinweise

■ Kälteempfindliches Obst (z. B.

Ananas, Banane, Papaya und Zitrusfrüchte) und Gemüse (z. B. Auberginen, Gurken, Zucchini, Paprika, Tomaten und Kartoffeln) sollten Sie für den optimalen Erhalt von Qualität und Aroma außerhalb des Kühlschranks bei Temperaturen von circa +8 °C ... +12 °C lagern.

■ Je nach Lagermenge und Lagergut

kann sich im Gemüsebehälter Kondenswasser bilden. Kondeswasser mit einem trockenen Tuch entfernen.

W Gefrierfach

Gefrierfach

Das Gefrierfach eignet sich zum:

■ Lagern von Tiefkühlkost

■ Herstellen von Eiswürfeln

■ Einfrieren von Lebensmitteln

Die Temperatur im Gefrierfach ist abhängig von der Kühlfach-Temperatur.

Durch die Gefrierlagerung können Sie verderbliche Lebensmittel nahezu ohne merkliche Qualitätseinbußen langfristig lagern, da die tiefen Temperaturen den Verderb stark verlangsamen oder stoppen. Aussehen, Aroma und alle wertvollen Inhaltsstoffe bleiben weitestgehend erhalten.

Die Zeitspanne zwischen der Einlagerung frischer Lebensmittel und dem völligen Durchfrieren ist abhängig von folgenden Faktoren:

■ eingestellter Temperatur

■ Art des Lebensmittels

■ Füllung des Gefrierfachs

■ Einlagerungsmenge und -art

Gefrierfach-Tür

~ Bild '

Beachten Sie folgende Punkte:

■ Die Griffstellung zeigt an, ob das

Gefrierfach richtig geschlossen ist.

■ Die Gefrierfach-Tür rastet beim

Schließen hörbar ein.

■ Bei geöffneter Gefrierfach-Tür taut

das eingelagerte Gefriergut auf. Das Gefrierfach vereist stark.

Maximales Gefriervermögen

Das maximale Gefriervermögen gibt an, welche Menge Lebensmittel in 24 Stunden bis zum Kern durchgefroren werden kann.

Angaben zum maximalen Gefriervermögen finden Sie auf dem Typenschild.

~ "Gerät kennenlernen" auf Seite 9

Voraussetzungen für das maximale Gefriervermögen

1. Bevor Sie frische Ware einlegen:

Super-Funktion einschalten.

2. Frische Lebensmittel möglichst dicht

an den Seitenwänden einfrieren.

Tiefkühlkost einkaufen

■ Auf unbeschädigte Verpackung

achten.

■ Mindesthaltbarkeitsdatum nicht

überschreiten.

■ Temperatur in der Verkaufstruhe

muss –18 °C oder kälter sein.

■ Tiefkühlkost möglichst in einer

Isoliertasche transportieren und schnell in das Gefrierfach legen.

Gefrierfach de

Beim Einordnen beachten

■ Lebensmittel großflächig im

Gefrierfach verteilen.

■ Einzufrierende Lebensmittel nicht mit

gefrorenen Lebensmitteln in Berührung bringen. Bei Bedarf durchgefrorene Lebensmittel im Gefrierfach umstapeln.

Frische Lebensmittel einfrieren

Zum Einfrieren nur frische und einwandfreie Lebensmittel verwenden.

Lebensmittel, die gekocht, gebraten oder gebacken verzehrt werden, sind geeigneter für das Einfrieren als Lebensmittel, die roh verzehrt werden.

Vor dem Einfrieren sind je nach Lebensmittel Vorbereitungsprozesse durchzuführen, um Nährwert, Aroma und Farbe bestmöglich zu erhalten:

■ Gemüse: waschen, zerkleinern,

blanchieren.

■ Obst: waschen, entkernen und

eventuell schälen, eventuell Zucker oder Ascorbinsäurelösung zufügen.

Hinweise dazu finden Sie in einschlägiger Literatur.

Zum Einfrieren geeignet

■ Backwaren

■ Fisch und Meeresfrüchte

■ Fleisch

■ Wild und Geflügel

■ Gemüse, Obst und Kräuter

■ Eier ohne Schale

■ Milchprodukte, z. B. Käse, Butter

und Quark

■ fertige Gerichte und Speisereste,

z. B. Suppen, Eintöpfe, gegartes Fleisch, gegarter Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen

Zum Einfrieren nicht geeignet

■ Gemüsesorten, die üblicherweise

roh verzehrt werden, z. B. Blattsalate oder Radieschen

■ ungeschälte oder hartgekochte Eier

■ Weintrauben

■ ganze Äpfel, Birnen und Pfirsiche

■ Joghurt, Dickmilch, saure Sahne,

Creme Fraiche und Mayonnaise

Gefriergut verpacken

Die richtige Art der Verpackung und Materialauswahl bestimmen maßgeblich den Erhalt der Produktqualität und vermeidet die Entwicklung von Gefrierbrand.

1. Lebensmittel in die Verpackung

einlegen.

2. Luft herausdrücken.

3. Verpackung luftdicht verschließen,

damit die Lebensmittel den Geschmack nicht verlieren oder austrocknen.

4. Verpackung mit Inhalt und

Einfrierdatum beschriften.

Geeignete Verpackung:

■ Kunststoff-Folie

■ Schlauch-Folie aus Polyethylen (PE)

■ Alu-Folie

■ Gefrierdosen

Geeignete Verschlüsse:

■ Gummiringe

■ Kunststoff-Klipse

■ Kältebeständige Klebebänder

Nicht geeignete Verpackung:

■ Packpapier

■ Pergamentpapier

■ Cellophan

■ Müllbeutel und gebrauchte

Einkaufstüten

de Abtauen

Haltbarkeit des Gefriergutes bei –18 °C

Fisch, Wurst, fertige Speisen, Backwaren:

bis zu 6 Monate Geflügel, Fleisch: bis zu 8 Monate Gemüse, Obst: bis zu 12 Monate

Gefriergut auftauen

Die Auftaumethode ist an Lebensmittel und Verwendungszweck anzupassen, um die Produktqualität bestmöglich zu erhalten.

Auftaumethoden:

■ im Kühlfach (besonders geeignet für

tierische Lebensmittel wie Fisch, Fleisch, Käse, Quark)

■ bei Raumtemperatur (Brot)

■ Mikrowelle (Lebensmittel zum

sofortigen Verzehr oder sofortiger Zubereitung)

■ Backofen/Herd (Lebensmittel zum

sofortigen Verzehr oder sofortiger Zubereitung)

Achtung!

An- oder aufgetautes Gefriergut nicht wieder einfrieren. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) können Sie es erneut einfrieren. Die maximale Lagerdauer des Gefrierguts nicht mehr voll nutzen.

= Abtauen

Abtauen

Kühlfach

Während die Kühlmaschine läuft, bilden sich an der Rückwand Tauwassertropfen oder Reif. Dies ist funktionsbedingt. Die Tauwassertropfen oder den Reif müssen Sie nicht abwischen. Die Rückwand taut automatisch ab. Das Tauwasser läuft in die Tauwasserrinne.

~ Bild ( Von der Tauwasserrinne läuft das

Tauwasser zur Verdunstungsschale, wo es verdunstet.

Hinweis: Tauwasserrinne und

Ablaufloch sauber halten, damit das Tauwasser ablaufen kann und Geruchsbildung vermieden wird.

Gefrierfach

Da das Gefriergut nicht antauen darf, taut das Gefrierfach nicht automatisch ab. Eine Reifschicht im Gefrierfach verschlechtert die Kälteabgabe an das Gefriergut und erhöht den Stromverbrauch.

■ Reifschicht regelmäßig entfernen.

Achtung! Schäden an den Rohren des Kältekreislaufs vermeiden.

Austretendes Kältemittel kann die Augen verletzen oder sich entzünden.

■ Nicht Reifschicht oder Eis mit

Messer oder spitzem Gegenstand abschaben.

Reinigen de

Gehen Sie wie folgt vor:

1. Ca. 4 Stunden vor dem Abtauen die

Super-Funktion einschalten. Die Lebensmittel erreichen dadurch sehr tiefe Temperaturen und Sie können die Lebensmittel länger bei Raumtemperatur lagern.

2. Gefriergut entnehmen und an einem

kühlen Ort zwischenlagern.

3. Gerät ausschalten.

4. Netzstecker ziehen oder Sicherung

ausschalten.

5. Um Abtauvorgang zu beschleunigen:

Topf mit heißem Wasser auf Topfuntersetzer in das Gefrierfach stellen.

6. Mit Tuch oder Schwamm Tauwasser

aufwischen.

7. Gefrierfach trocken reiben.

8. Gerät einschalten.

9. Gefriergut einlegen.

D Reinigen

Reinigen

Achtung! Schäden am Gerät und den Ausstattungsteilen vermeiden.

■ Keine sand-, chlorid- oder

säurehaltigen Putz- und Lösungsmittel verwenden.

■ Keine scheuernden oder kratzenden

Schwämme verwenden. Auf den metallischen Oberflächen kann Korrosion entstehen.

■ Nie Ablagen und Behälter im

Geschirrspüler reinigen. Die Teile können sich verformen.

4. Wenn vorhanden: Warten, bis die

Reifschicht im Kühlfach abgetaut ist.

5. Gerät mit einem weichen Tuch,

lauwarmen Wasser und etwas pH-neutralem Spülmittel reinigen.

Achtung!

Das Spülwasser darf nicht in die Beleuchtung oder durch das Ablaufloch in den Verdunstungsbereich gelangen.

6. Türdichtung mit klarem Wasser

abwischen und gründlich trocken reiben.

7. Gerät wieder anschließen,

einschalten und Lebensmittel einlegen.

Ausstattung reinigen

Zum Reinigen die variablen Teile aus dem Gerät nehmen.

~ "Ausstattung" auf Seite 9

Tauwasserrinne

~ Bild ( Tauwasserrinne und Ablaufloch

regelmäßig mit Wattestäbchen oder ähnlichem reinigen, damit das Tauwasser ablaufen kann.

Gehen Sie wie folgt vor:

1. Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung

ausschalten.

3. Lebensmittel herausnehmen und an

einem kühlen Ort lagen. Wenn vorhanden: Kälteakku auf die Lebensmittel legen.

de Gerüche

l Gerüche

Gerüche

Falls Sie unangenehme Gerüche feststellen:

1. Gerät mit Ein/Aus-Taste %

ausschalten.

2. Alle Lebensmittel aus dem Gerät

herausnehmen.

3. Innenraum reinigen.~ "Reinigen"

auf Seite 15

4. Alle Verpackungen reinigen.

5. Stark riechende Lebensmittel

luftdicht verpacken, um Geruchsbildung zu verhindern.

6. Gerät wieder einschalten.

7. Lebensmittel einordnen.

8. Nach 24 Stunden prüfen, ob es

erneut zu Geruchsbildung gekommen ist.

9 Beleuchtung

Beleuchtung

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet.

Nur der Kundendienst oder autorisierte Fachkräfte dürfen die Beleuchtung reparieren.

> Geräusche

Geräusche

Normale Geräusche

Brummen: Ein Motor läuft,

z. B. Kälteaggregat, Ventilator. Blubbern, Surren oder Gurgeln:

Kältemittel fließt durch die Rohre. Klicken: Motor, Schalter oder

Magnetventile schalten ein oder aus.

Geräusche vermeiden

Gerät steht uneben: Gerät mit Hilfe

einer Wasserwaage ausrichten. Falls nötig etwas unterlegen.

Behälter, Ablagen oder Absteller wackeln oder klemmen:

Herausnehmbare Ausstattungsteile prüfen und eventuell neu einsetzen.

Flaschen oder Gefäße berühren sich: Flaschen oder Gefäße auseinanderrücken.

Störungen, was tun? de

3 Störungen, was tun?

Störungen, was tun?

Bevor Sie den Kundendienst rufen, überprüfen Sie anhand dieser Tabelle, ob Sie die Störung selbst beheben können.

Die Temperatur weicht stark von der Einstellung ab.

Gerät für 5 Minuten ausschalten.

~ "Gerät ausschalten und stilllegen" auf Seite 10

Wenn die Temperatur zu warm ist, Temperatur nach ein paar Stunden erneut prüfen. Wenn die Temperatur zu kalt ist, Temperatur am Folgetag erneut prüfen.

Keine Anzeige leuchtet.

Der Netzstecker sitzt nicht fest. Netzstecker anschließen. Die Sicherung wurde ausgelöst. Sicherungen prüfen. Der Strom ist ausgefallen. Prüfen, ob Strom vorhanden ist.

Gerät kühlt nicht, Anzeige und Beleuchtung leuchten.

Ausstellmodus eingeschaltet. Geräte-Selbsttest starten.~ "Kundendienst"

--------

auf Seite 18

Nach Ablauf des Programmes geht das Gerät in den Regelbetrieb über.

de Kundendienst

4 Kundendienst

Kundendienst

Sollte es Ihnen nicht gelingen die Störung zu beheben, wenden Sie sich bitte an unseren Kundendienst. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden.

Die Kontaktdaten für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.

Geben Sie beim Anruf bitte die Erzeugnis-Nummer (E-Nr.) und die Fertigungsnummer (FD) an, die Sie auf dem Typenschild finden. ~ "Gerät kennenlernen" auf Seite 9

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher,

dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.

Geräte-Selbsttest

Ihr Gerät verfügt über ein Selbsttestprogramm das Fehler anzeigt, die Ihr Kundendienst beheben kann.

1. Gerät ausschalten und 5 Minuten

warten.

2. Gerät einschalten.

3. Innerhalb der ersten 10 Sekunden

nach dem Einschalten die Taste °C für 3 ... 5 Sekunden drücken und gedrückt halten, bis 2 °C auf der Anzeige Temperatur Kühlraum leuchtet. Der Selbsttest startet, wenn die Temperaturanzeigen nacheinander aufleuchten.

■ Wenn nach Ende des Selbsttests die

eingestellte Temperatur wieder angezeigt wird: Ihr Gerät ist in Ordnung.

■ Wenn die Anzeige super

10 Sekunden blinkt: Kundendienst benachrichtigen.

Nach Ablauf des Programms geht das Gerät in den Normalbetrieb über.

Reparaturauftrag und Beratung bei Störungen

Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis.

D 089 69 339 339 A 0810 550 511 CH 0848 840 040

--------

Garantie

Nähere Angaben zu Garantiezeit und Garantiebedingungen in Ihrem Land erhalten Sie bei Ihrem Kundendienst, Ihrem Fachhändler und auf unserer Internetseite.

en Table of contents

en User manual

( Safety instructions . . . . . . . . . . 20

About these instructions . . . . . . . . . . 20

Risk of explosion . . . . . . . . . . . . . . . 20

Risk of electric shock . . . . . . . . . . . . 20

Risk of cold burns . . . . . . . . . . . . . . 20

Risk of injury. . . . . . . . . . . . . . . . . . . 20

Danger due to refrigerants . . . . . . . . 21

Avoiding placing children and

vulnerable people at risk . . . . . . . . . 21

Damage . . . . . . . . . . . . . . . . . . . . . . 21

Weight . . . . . . . . . . . . . . . . . . . . . . . 21

8 Intended use. . . . . . . . . . . . . . . . 22

U Refrigerator compartment . . . . 28

Note when storing food . . . . . . . . . . . 28

Note the chill zones in the

refrigerator compartment. . . . . . . . . . 28

Vegetable container . . . . . . . . . . . . . 28

W Freezer compartment . . . . . . . . 29

Freezer compartment door . . . . . . . . 29

Maximum freezing capacity . . . . . . . . 29

Purchasing frozen food . . . . . . . . . . . 29

Note when loading products . . . . . . . 30

Freezing fresh food . . . . . . . . . . . . . .30

Thawing frozen food . . . . . . . . . . . . . 31

7 Environmental protection . . . . . 22

Packaging. . . . . . . . . . . . . . . . . . . . . 22

Old appliances . . . . . . . . . . . . . . . . . 22

5 Installation and connection . . . 22

Contents of package . . . . . . . . . . . . 22

Technical specifications . . . . . . . . . . 23

Installing the appliance . . . . . . . . . . . 23

Cavity depth . . . . . . . . . . . . . . . . . . . 23

Tips for saving energy . . . . . . . . . . . 24

Before using your appliance for

the first time . . . . . . . . . . . . . . . . . . . 25

Electrical connection. . . . . . . . . . . . . 25

* Getting to know your

appliance . . . . . . . . . . . . . . . . . . 26

Appliance . . . . . . . . . . . . . . . . . . . . . 26

Controls . . . . . . . . . . . . . . . . . . . . . . 26

Interior fittings . . . . . . . . . . . . . . . . . . 26

1 Operating the appliance . . . . . . 26

Switching on the appliance. . . . . . . . 26

Switching off and disconnecting the

appliance . . . . . . . . . . . . . . . . . . . . . 27

Setting the temperature . . . . . . . . . . 27

Super function . . . . . . . . . . . . . . . . . 27

= Defrosting . . . . . . . . . . . . . . . . . 31

Refrigerator compartment . . . . . . . . .31

Freezer compartment . . . . . . . . . . . . 31

D Cleaning . . . . . . . . . . . . . . . . . . . 32

Cleaning the equipment . . . . . . . . . . 32

l Odours . . . . . . . . . . . . . . . . . . . . 32

9 Lighting . . . . . . . . . . . . . . . . . . . 32

> Noises . . . . . . . . . . . . . . . . . . . . 33

Normal noises . . . . . . . . . . . . . . . . . . 33

Preventing noises . . . . . . . . . . . . . . . 33

3 Faults – what to do? . . . . . . . . . 33

4 Customer service . . . . . . . . . . . 34

Appliance self-test . . . . . . . . . . . . . . . 34

Repair order and advice on faults . . . 34

Guarantee . . . . . . . . . . . . . . . . . . . . . 34

en Safety instructions

( Safety instructions

Safety instructions

This appliance complies with the relevant safety regulations for electrical appliances and is fitted with noise suppression.

The refrigeration circuit has been checked for leaks.

About these instructions

■ Read and follow the

operating and installation instructions. They contain important information on how to install, use and maintain the appliance.

■ The manufacturer is not

liable if you disregard the instructions and warnings in the operating and installation instructions.

■ Retain all documents for

subsequent use or for the next owner.

Risk of explosion

■ Never use electric devices

inside the appliance (e.g. heaters or electric ice makers).

■ Do not store products which

contain flammable propellants (e.g. spray cans) or explosive substances in the appliance.

■ Store high-percentage

alcohol tightly closed and standing up.

Risk of electric shock

Improper installations and repairs may put the user at considerable risk.

■ If the power cord is

damaged: Immediately disconnect appliance from the power supply.

■ Have the appliance repaired

by the manufacturer, customer service or a similarly qualified person only.

■ Use original parts supplied

by the manufacturer only. The manufacturer guarantees that these parts satisfy the safety requirements.

■ Only purchase an extension

cable from customer service.

Risk of cold burns

■ Never put frozen food

straight from the freezer compartment into your mouth.

■ Avoid prolonged contact of

skin with frozen food, ice and the tubes in the freezer compartment.

Risk of injury

Containers which contain carbonated drinks may burst. Do not store containers which contain carbonated drinks in the freezer compartment.

Safety instructions en

Danger due to refrigerants

The tubes of the refrigeration circuit contain a small quantity of the environmentally friendly but flammable refrigerant R600a. It does not damage the ozone layer and does not increase the greenhouse effect. If refrigerant escapes, it may injure your eyes or ignite.

■ Do not damage the tubes

If the tubes are damaged:

■ Keep naked flames and

ignition sources away from the appliance.

■ Ventilate the room.

■ Switch off the appliance and

pull out the mains plug.

■ Call the after-sales service.

Avoiding placing children and vulnerable people at risk

At risk are:

■ Children,

■ People who have limited

physical, mental or sensory abilities,

■ People who have inadequate

knowledge concerning safe operation of the appliance.

Measures:

■ Ensure that children and

vulnerable people have understood the hazards.

■ Children or vulnerable

people must be supervised by a responsible person when using the appliance.

■ Only children from 8 years

and above may use the appliance.

■ Supervise children while the

appliance is being cleaned or maintained.

■ Never allow children to play

with the appliance.

Risk of suffocation

■ If the appliance features a

lock: keep the key out of the reach of children.

■ Keep children away from the

packaging and its parts.

Damage

To prevent damage:

■ Do not stand or support

yourself on the base, runners or doors.

■ Keep plastic parts and door

seals free of oil and grease.

■ Pull the mains plug – not the

power cord.

Weight

When installing and transporting the appliance, note that it may be very heavy.

~ "Installation location" on page 23

en Intended use



8 Intended use

Intended use

Use this appliance

■ only for the cooling and freezing of

food and for making ice.

■ only in the home and in the home

environment.

■ only according to these operating

instructions.

This appliance is intended for use up to a maximum height of 2000 metres above sea level.

7 Environmental

protection

Environmental protection

Packaging

All materials are environmentally safe and recyclable:

■ Dispose of packaging in an

environmentally friendly manner.

■ Please ask your dealer or inquire at

your local authority about current means of disposal.

Old appliances

Valuable raw materials can be reclaimed by recycling old appliances.

:Warning

Children may become locked in the appliance and suffocate!

■ To prevent children from climbing in,

leave shelves and containers in the appliance.

■ Keep children away from the

redundant appliance.

Caution! Refrigerant and harmful gases may escape.

Do not damage the tubes of the refrigerant circuit and insulation.

1. Remove the mains plug.

2. Sever the power cord.

3. Have the appliance disposed of

professionally.

This appliance is labelled in accordance with European Directive 2012/19/EU

concerning used electrical and electronic appliances (waste electrical and electronic equipment - WEEE). The guideline determines the framework for the return and recycling of used appliances as applicable throughout the EU.

5 Installation and

connection

Installation and connection

Contents of package

After unpacking all parts, check for any damage in transit.

If you have any complaints, contact the dealer from whom you purchased the appliance or our after-sales service.

~ "Customer service" on page 34

The delivery consists of the following parts:

■ Built-in appliance

■ Interior fittings (depending on model)

■ Bag containing installation materials

■ User manual

■ Installation instructions

■ Customer service booklet

■ Warranty enclosure

■ Information on the energy

consumption and noises

Installation and connection en

Technical specifications

Refrigerant, cubic capacity and further technical specifications can be found on the rating plate.

~ "Getting to know your appliance" on page 26

Installing the appliance

Installation location

The more refrigerant an appliance contains, the larger the room must be in which the appliance is situated. Leaking refrigerant can form a flammable gas-air mixture in rooms which are too small.

The room must be at least 1 m³ per 8 g of refrigerant. The amount of refrigerant in your appliance is indicated on the rating plate inside the appliance.

~ "Getting to know your appliance" on page 26

The weight of the appliance may be up to 65 kg depending on the model.

Permitted room temperature

The permitted room temperature depends on the climatic class of the appliance.

Information on the climatic class can be found on the rating plate.

~ "Getting to know your appliance" on page 26

Climatic category

SN +10 °C ... 32 °C N +16 °C ... 32 °C ST +16 °C ... 38 °C T +16 °C ... 43 °C

The appliance is fully functional within the permitted room temperature.

If an appliance of climatic class SN is operated at colder room temperatures, the appliance will not be damaged up to a room temperature of +5 °C.

Permitted room temperature

Cavity depth

A cavity depth of 56 cm is recommended for the appliance. If the cavity depth is smaller – at least 55 cm – the energy consumption increases slightly.

en Installation and connection

Tips for saving energy

If you follow the instructions below, your appliance will use less power.

Note: The arrangement of the features does not affect the energy consumption of

the appliance.

Installing the appliance

Keep the appliance out of direct sunlight. The appliance must cool less frequently at low Install the appliance as far away as possible from

heating elements, cooker and other heat sources: 3 cm to electric or gas cookers. 30 cm to an oil or solid-fuel cooker.

Note: If this is not possible, attach an insulating

plate between the appliance and heat source. Select an installation location at a room temperature

of approx. 20 °C. Use a cavity depth of 56 cm.

Caution!

Risk of burns!

Individual parts of the appliance become hot during operation. Touching these parts may result in burns.

Do not cover or block the ventilation openings. Ventilate the room daily.

ambient temperatures and therefore consumes less power.

The air on the rear panel of the appliance does not warm up so intensely. The appliance consumes less power if the warm air can escape.

Using the appliance

Open the appliance door only briefly. The air in the appliance does not warm up so Transport purchased food in a cold bag and place

quickly in the appliance. Allow warm food and drinks to cool down before

placing in the appliance. Thaw frozen food in the refrigerator compartment in

order to utilise the low temperature of the frozen food.

Always leave a space between the food and the back wall.

Pack food airtight. Vacuum the back of the appliance once a year. The air on the back wall of the appliance does not Do not cover or block the ventilation openings.

intensely. The appliance must cool less frequently and therefore consumes less power.

The air can circulate and the humidity will remain constant. The appliance must cool less frequently and therefore consumes less power.

warm up so intensely. The appliance consumes less power if the warm air can escape.

Installation and connection en

Using the appliance

Defrost the freezer compartment regularly. A layer of hoarfrost or ice in the freezer compart-

ment impairs refrigeration of the frozen food and increases power consumption.

Close the freezer compartment door properly. The freezer compartment will become covered in

thick ice. If greater demands are made of the appliance, the power consumption will increase.

--------

Before using your appliance for the first time

1. Remove leaflets, adhesive tape and

protective film.

2. Clean the appliance.

~ "Cleaning" on page 32

1. After installing the appliance, wait at

least 1 hour before connecting it to prevent damaging the compressor.

2. Connect the appliance via a

correctly installed socket. The socket must comply with the following data: Socket with 220 V ... 240 V Conductor 50 Hz Fuse 10 A ... 16 A

Electrical connection

Outside Europe: Check whether the indicated current type of the

Caution!

Do not connect the appliance to electronic energy saver plugs.

Note: You can connect the appliance

to mains-controlled and sine-controlled inverters. Mains-controlled inverters are used for photovoltaic systems which are connected directly to the national grid. Sine-controlled inverters must be used for isolated applications. Isolated

appliance corresponds with the values of your power supply. Appliance specifications are on the rating plate.

~ "Getting to know your appliance" on page 26

3. Connect the appliance to a socket

near the appliance. The socket must be freely accessible even after the appliance has been installed.

applications, e.g. on ships or in mountain lodges, which are not connected directly to the national grid.

en Getting to know your appliance

* Getting to know your

appliance

Getting to know your appliance

Fold out the last page with the diagrams. The appliance and diagrams may differ according to features.

Appliance

~ Fig. !

# Freezer compartment + Refrigerator compartment

(...@ Controls H Lighting P Vegetable container X Rating plate ` Tray for large bottles

Controls

~ Fig. "

( Button %

0 Refrigerator compartment

8 super display

@ °C button

Switches the appliance on or off.

temperature display Indicates the set temperature in °C.

This is lit when the Super function is switched on.

Sets the temperature.

Interior fittings

Shelf

~ Fig. #

You can vary the shelf:

■ Pull out and remove the shelf.

Container

~ Fig. $

You can remove the container:

■ Pull out the container all the way, lift

at the front and remove.

Storage compartment

~ Fig. %

You can remove the storage compartment:

■ Lift up storage compartment and

remove.

1 Operating the

appliance

Operating the appliance

Switching on the appliance

1. Press the % button.

The appliance begins to cool.

2. Set the required temperature.

~ "Setting the temperature" on page 27

Operating the appliance en

Operating tips

■ After the appliance has been

switched on, it may take several hours until the set temperature has been reached. Do not put in any food until the selected temperature has been reached.

■ The sides of the housing are partly

heated slightly. This prevents condensation in the area of the door seal.

Switching off and disconnecting the appliance

Switching off the appliance

■ Press the % button.

The appliance no longer cools.

Disconnecting the appliance

If you do not use the appliance for a prolonged period:

1. Press the % button.

The appliance no longer cools.

2. Pull out the mains plug or switch off

the fuse.

3. Clean the appliance.

4. Leave the appliance open.

Setting the temperature

Recommended temperature

Refrigerator compartment: +4 °C

Refrigerator compartment

■ Keep pressing the button °C until

the display indicates the required temperature.

Freezer compartment

The temperature in the refrigerator compartment will affect the temperature in the freezer compartment. Change the temperature in the refrigerator compartment in order to change the temperature in the freezer compartment. Temperatures which are set higher in the refrigerator compartment will increase temperatures in the freezer compartment.

Sticker OK

(not all models) You can use sticker OK to check

whether the temperature in the refrigerator compartment reaches +4 °C or lower.

If the sticker does not indicate OK, gradually reduce temperature.

When the appliance is switched on, it may take up to 12 hours until the set temperature is reached.

Correct setting

Super function

When the Super function is switched on, the freezer compartment and refrigerator compartment will become colder.

Starting the Super function, e.g.:

■ to freeze food solid as quickly as

possible

■ 4 to 6 hours before freezing food

weighing 2 kg or more

■ to use the max. freezing capacity

en Refrigerator compartment

Note: When Super cooling is switched

on, increased operating noise may occur.

After approx. 1 ^ days the appliance switches to normal operation.

Starting/ending Super function:

■ Press the °C button.

The super display lights up when the Super function is switched on.

U Refrigerator

compartment

Refrigerator compartment

The refrigerator compartment is suitable for storing meat, sausages, fish, dairy products, eggs, ready meals and pastries.

The temperature can be set from +2 °C ... +8 °C.

The refrigerator compartment can also be used to store highly perishable foods in the short to medium term. The lower the selected temperature, the slower the enzymatic and chemical processes and deterioration by microorganisms. A temperature of +4 °C or lower ensures optimum freshness and safety of the stored foods.

Note when storing food

■ Store fresh, undamaged food.

The quality and freshness will then be retained for longer.

■ In the case of ready products and

bottled goods do not exceed the minimum sell-by date or use-by-date indicated by the manufacturer.

■ To retain aroma, colour

and freshness, pack or cover food well before placing it in the appliance. This avoids transference of flavours and discolouration of the plastic parts.

■ Leave warm food and drinks to cool

down before placing them in the refrigerator compartment.

Note the chill zones in the refrigerator compartment

The air circulation in the refrigerator compartment creates different chill zones.

Coldest zone

The coldest zone is between the arrow stamped on the side and the shelf underneath.

~ Fig. &

Note: Store perishable food (e.g. fish,

sausages and meat) in the coldest zone.

Warmest zone

The warmest zone is at the very top of the door.

Note: Store e.g. hard cheese and

butter in the warmest zone. Cheese can continue to release its flavour and the butter will still be easy to spread.

Vegetable container

~ Fig. !/P The vegetable container is the best

storage location for fresh fruit and vegetables. A high air humidity keeps leafy vegetables fresh for longer. Fruit and vegetables should be stored at a slightly lower air humidity.

Freezer compartment en

Notes

■ Fruit sensitive to cold (e.g.

pineapple, banana, papaya and citrus fruit) and vegetables sensitive to cold (e.g. aubergines, cucumbers, zucchini, peppers, tomatoes and potatoes) should be stored outside the refrigerator at temperatures of approx. +8 °C - +12 °C for optimum preservation of quality and flavour.

■ Condensation may form in the

vegetable container depending on the food and quantity stored. Remove condensation with a dry cloth.

W Freezer compartment

Freezer compartment

The freezer compartment is suitable for:

■ storing frozen food

■ making ice cubes

■ freezing food

The temperature in the freezer compartment depends on the temperature in the refrigerator compartment.

The freezer compartment can be used to store perishable foods long-term almost without any noticeable reduction in quality as the low temperatures considerably slow down or stop deterioration. Appearance, flavour and all valuable ingredients are largely retained.

The time between putting fresh food in the freezer compartment and it freezing solid depends on the following factors:

■ set temperature

■ type of food

■ amount of food in the freezer

compartment

■ quantity and type of storage

Freezer compartment door

~ Fig. '

Note the following points:

■ The position of the handle indicates

whether or not the freezer compartment is correctly closed.

■ The freezer compartment door

engages audibly when closing.

■ When the freezer compartment door

is open, the frozen food stored there will thaw. The freezer compartment will become covered in thick ice.

Maximum freezing capacity

The maximum freezing capacity indicates the quantity of food that can be frozen solid within 24 hours.

Information about the maximum freezing capacity can be found on the rating plate.

~ "Getting to know your appliance" on page 26

Prerequisites for max. freezing capacity

1. Before placing fresh produce in the

freezer compartment: Switch on the Super function.

2. Freeze fresh food as close as

possible to the side panels.

Purchasing frozen food

■ Ensure the packaging is not

damaged.

■ Do not exceed the minimum sell-by

date.

■ The temperature in the supermarket

freezer must be –18 °C or lower.

■ If possible, transport frozen food in a

cool bag and place quickly in the freezer compartment.

en Freezer compartment

Note when loading products

■ Spread out the food over a wide

area in the freezer compartment.

■ Do not bring food which is to be

frozen into contact with frozen food. If necessary, re-stack frozen food in the freezer compartment.

Freezing fresh food

Freeze only fresh and undamaged food. Food which is boiled, fried or baked is

more suitable for freezing than food which is raw.

Before freezing food, make preparations appropriate to the food in order to retain the best possible nutritional value, flavour and colour:

■ Vegetables: wash, chop, blanch.

■ Fruit: wash, pit and perhaps peel,

possibly add sugar or ascorbic acid solution.

Information on how to do this can be found in the relevant literature.

Suitable for freezing

■ Baked goods

■ Fish and seafood

■ Meat

■ Poultry and game

■ Vegetables, fruit and herbs

■ Eggs without shells

■ Dairy products, e.g. cheese, butter

and quark

■ Ready meals and leftovers, e.g.

soups, stews, cooked meat and fish, potato dishes, soufflés and desserts

Not suitable for freezing

■ Types of vegetables which are

usually eaten raw, e.g. lettuce or radishes

■ Unpeeled or hard boiled eggs

■ Grapes

■ Whole apples, pears and peaches

■ Yoghurt, soured milk, sour cream,

creme fraiche and mayonnaise

Packing frozen food

The correct type of packaging and material selection are decisive factors in the retention of the product quality and prevent the development of freezer burn.

1. Place food in packaging.

2. Remove air.

3. Pack food airtight to prevent it from

losing flavour and drying out.

4. Label packaging with contents and

date of freezing.

Suitable packaging:

■ Plastic film

■ Tubular film made of polyethylene

(PE)

■ Aluminium foil

■ Freezer containers

Suitable locks:

■ Rubber bands

■ Plastic clips

■ Cold-resistant adhesive tape

Not suitable packaging:

■ Wrapping paper

■ Greaseproof paper

■ Cellophane

■ Refuse bags and used shopping

bags

Shelf life of frozen food at –18 °C

Fish, sausage, ready meals and cakes and pastries:

up to 6 months Meat, poultry: up to 8 months Fruit, vegetables: up to 12 months

Defrosting en

Thawing frozen food

The thawing method must be adjusted to the food and application in order to retain the best possible product quality.

Thawing methods:

■ in the refrigerator compartment

(especially suitable for animal-based foods such as fish, meat, cheese, quark)

■ at room temperature (bread)

■ in the microwave (food for

immediate consumption or immediate preparation)

■ in the oven/cooker (food for

immediate consumption or immediate preparation)

Caution!

Do not refreeze thawing or thawed food. You can only refreeze the food when it has been used for a ready-to-eat meal (boiled or fried). The frozen food can no longer be stored for the maximum duration.

= Defrosting

Defrosting

Refrigerator compartment

While the refrigerating unit is running, condensation droplets or frost form on the rear panel. This is due to functional reasons. It is not necessary to wipe off the condensation droplets or frost. The rear panel defrosts automatically. The condensation drains off into the condensation channel.

~ Fig. ( The condensation runs from the

condensation channel to the evaporation pan where it evaporates.

Note: Keep the condensation channel

and drainage hole clean so that the condensation can drain and odours do not form.

Freezer compartment

As the frozen food may not start thawing, the freezer compartment does not defrost automatically. A layer of hoarfrost in the freezer compartment impairs refrigeration of the frozen food and increases power consumption.

■ Remove the layer of frost regularly!

Caution! Avoid any damage to the pipes of the refrigeration circuit.

If refrigerant escapes, it may injure your eyes or ignite.

■ Do not scrape off hoarfrost or ice

with a knife or pointed object.

Proceed as follows:

1. Switch on the Super function approx.

4 hours before defrosting. This means that the food reaches very low temperatures and it can be stored for longer at room temperature.

2. Remove the frozen food and place

temporarily in a cool location.

3. Switch off the appliance.

4. Pull out the mains plug or switch off

the fuse.

5. To accelerate the defrosting

process: place a pan of hot water on a trivet in the freezer compartment.

6. Wipe up the condensation water with

a cloth or sponge.

7. Wipe the freezer compartment dry.

8. Switch on the appliance.

9. Put the frozen food back into the

appliance.

en Cleaning

D Cleaning

Cleaning

Caution! Avoid damaging the appliance and the fittings.

■ Do not use abrasive, chloride or

acidic cleaning agents or solvents.

■ Do not use scouring or abrasive

sponges. The metallic surfaces may corrode.

■ Never clean the shelves

or containers in the dishwasher. The parts may become deformed.

Proceed as follows:

1. Switch off the appliance.

2. Pull out the mains plug or switch off

the fuse.

3. Take out the food and store

in a cool location. Place ice pack (if available) on the food.

4. If present: Wait until the layer of frost

in the refrigerator compartment has thawed.

5. Clean the appliance with a soft cloth,

lukewarm water and a little pH-neutral washing-up liquid.

Caution!

The rinsing water must not run into the light or through the drainage hole into the evaporation area.

6. Wipe door seal with clear water and

dry thoroughly with a cloth.

7. Reconnect and switch on appliance

and put in food.

Cleaning the equipment

To clean, take the variable parts out of the appliance.

~ "Interior fittings" on page 26

Condensation channel

~ Fig. ( Regularly clean the condensation

channel and drainage hole with a cotton bud or similar implement to ensure that the condensation can drain.

l Odours

Odours

If you experience unpleasant odours:

1. Switch off the appliance with

the On/Off button %.

2. Take all food out of the appliance.

3. Clean the inside.~ "Cleaning"

on page 32

4. Clean all packages.

5. Seal strong smelling food in order

to avoid odours from forming.

6. Switch the appliance on again.

7. Store food in the appliance.

8. Check whether the formation of

odours is still occurring after 24 hours.

9 Lighting

Lighting

Your appliance features a maintenance-free LED light.

Only customer service or authorised technicians may repair the light.

Noise en

> Noises

Preventing noises

Appliance is not level: Align appliance

Noise

Normal noises

Droning: A motor is running, e.g.

refrigerating unit, fan. Bubbling, buzzing or gurgling:

Refrigerant is flowing through the tubes. Clicking: Motor, switches or solenoid

valves are switching on and off.

using a spirit level. If required, place a little packing underneath.

Containers, shelves or storage compartments wobble or stick: Check

the removable fittings and re-insert if required.

Bottles or receptacles are touching each other: Move bottles or receptacles

away from each other.

3 Faults – what to do?

Faults – what to do?

Before you call customer service, use this table to check whether you can rectify the fault yourself.

Temperature differs greatly from the set value.

Switch off appliance for 5 minutes.

~ "Switching off and disconnecting the appliance" on page 27

If the temperature is too warm, check temperature again after a couple of hours. If the temperature is too cold, check temperature again on the following day.

Displays do not illuminate.

The mains plug has not been inserted properly. Connect the mains plug. The fuse has tripped. Check the fuses. The power has failed. Check whether the power is on.

Appliance is not cooling, display and lighting are lit.

Demo mode switched on. Start the appliance self-test.~ "Customer service"

on page 34

When the programme has ended, the appliance switches over to normal operation.

--------

en Customer service

4 Customer service

Customer service

If you are unable to rectify the fault, please contact our customer service. We will always find an appropriate solution in order to avoid unnecessary visits by engineers.

The contact information for your nearest customer service can be found here or on the enclosed customer service list.

When calling, please state the product number (E-Nr.) and the production number (FD) which can be found on the rating plate.

~ "Getting to know your appliance" on page 26

Trust the expertise of the manufacturer. You can therefore be

sure that the repair is carried out by trained service technicians who carry original spare parts for your domestic appliances.

Appliance self-test

Your appliance features a self-test programme which displays the fault which your customer service can rectify.

1. Switch off the appliance and wait

5 minutes.

2. Switch on the appliance.

3. Within the first 10 seconds after

switching on, press and hold the °C button for 3 to 5 seconds until 2°C is lit on the temperature display for the cooling compartment. The self-test starts when the temperature displays are lit up in succession.

■ If the set temperature is displayed

again after the self-test has ended, your appliance is OK.

■ If the super display flashes for

10 seconds, inform customer service.

When the programme has ended, the appliance switches over to normal operation.

Repair order and advice on faults

Contact information for all countries can be found on the enclosed customer service list.

GB 0344 892 8979 Calls charged at local or

mobile rate

IE 01450 2655 0.03 € per minute at

peak. Off peak 0.0088 € per minute.

US 800 944 2904 toll-free

--------

Guarantee

Detailed information on the warranty period and warranty conditions in your country are available from your customer service, your dealer and on our website.

fr Table des matières

fr Notice d'utilisation

( Consignes de sécurité . . . . . . . 36

À propos de cette notice . . . . . . . . . 36

Risque d'explosion . . . . . . . . . . . . . . 36

Risque d’électrocution . . . . . . . . . . . 36

Risque d'engelures provoquées par

le froid . . . . . . . . . . . . . . . . . . . . . . . 37

Risque de blessure. . . . . . . . . . . . . . 37

Risques dus au fluide frigorigène . . . 37 Évitez des risques pour les enfants

et les personnes en danger : . . . . . . 37

Dégâts matériels. . . . . . . . . . . . . . . . 38

Poids . . . . . . . . . . . . . . . . . . . . . . . . 38

Prescriptions-d’hygiène-

alimentaire . . . . . . . . . . . . . . . . . . . . 38

8 Conformité d'utilisation. . . . . . . 39

U Compartiment réfrigérateur . . . 45

Consignes de rangement . . . . . . . . . 45

Tenez compte des différentes zones froides dans le

compartiment réfrigérateur . . . . . . . . 46

Bac à légumes . . . . . . . . . . . . . . . . . 46

W Compartiment congélateur . . . 46

Porte du compartiment

congélateur . . . . . . . . . . . . . . . . . . . . 47

Capacité de congélation

maximale. . . . . . . . . . . . . . . . . . . . . . 47

Achats de produits surgelés . . . . . . . 47

Attention lors de rangement . . . . . . . 47

Congélation de produits frais . . . . . . 47

Décongélation des produits . . . . . . . 48

7 Protection de

l'environnement . . . . . . . . . . . . . 39

Emballage. . . . . . . . . . . . . . . . . . . . . 39

Appareil usagé . . . . . . . . . . . . . . . . . 39

5 Installation et branchement . . . 40

Étendue des fournitures . . . . . . . . . . 40

Données techniques. . . . . . . . . . . . . 40

Installer l’appareil . . . . . . . . . . . . . . . 40

Profondeur de niche . . . . . . . . . . . . . 41

Economies d’énergie . . . . . . . . . . . . 41

Avant la première utilisation . . . . . . . 42

Raccordement électrique . . . . . . . . . 43

* Présentation de l’appareil. . . . . 43

Appareil . . . . . . . . . . . . . . . . . . . . . . 43

Eléments de commande. . . . . . . . . . 43

Équipement . . . . . . . . . . . . . . . . . . . 44

1 Utilisation de l'appareil . . . . . . . 44

Mettre l'appareil sous tension . . . . . . 44

Arrêt et remisage de l’appareil . . . . . 44

Régler la température. . . . . . . . . . . . 44

Fonction Super . . . . . . . . . . . . . . . . . 45

= Dégivrer l’appareil. . . . . . . . . . . 49

Compartiment réfrigérateur . . . . . . . .49

Compartiment congélation . . . . . . . . 49

D Nettoyage. . . . . . . . . . . . . . . . . . 50

Nettoyage des accessoires . . . . . . . . 50

l Odeurs . . . . . . . . . . . . . . . . . . . . 51

9 Éclairage . . . . . . . . . . . . . . . . . . 51

> Bruits . . . . . . . . . . . . . . . . . . . . . 51

Bruits normaux . . . . . . . . . . . . . . . . . 51

Éviter la génération de bruits. . . . . . . 51

3 Dérangements, Que faire si … . 52

4 Service après-vente . . . . . . . . . 53

Autodiagnostic de l’appareil . . . . . . . 53

Conseils et réparations . . . . . . . . . . . 53

Garantie. . . . . . . . . . . . . . . . . . . . . . . 53

fr Consignes de sécurité

( Consignes de sécurité

Consignes de sécurité

Cet appareil est conforme aux dispositions de sécurité applicables aux appareils électriques et il est déparasité.

Le circuit frigorifique a subi un contrôle d’étanchéité.

À propos de cette notice

■ Veillez lire et respecter le

contenu de cette notice d'utilisation et de montage. Elle contiennent des remarques importantes concernant l’installation, l’utilisation et l’entretien de l’appareil.

■ Le fabricant décline toute

responsabilité si vous ne tenez pas compte des remarques et avertissements figurant dans la notice de montage et celle d'utilisation.

■ Veuillez conserver tous ces

documents en vue d’une réutilisation ultérieure ou pour le cas où l’appareil changerait de propriétaire.

Risque d'explosion

■ N’utilisez pas d’appareils

électriques à l’intérieur de l’appareil (par ex. appareils de chauffage, machine à glaçons).

■ Ne stockez dans l'appareil

aucun produit contenant des gaz propulseurs combustibles (bombes aérosols par exemple) et aucune substance explosive.

■ Stockez les boissons

fortement alcoolisées en position verticale dans des récipients bien fermés.

Risque d’électrocution

Les installations et réparations inexpertes peuvent engendrer des risques considérables pour l’utilisateur.

■ Si le cordon d'alimentation

est endommagé : Débranchez immédiatement l'appareil du secteur.

■ Ne confiez la réparation

qu'au fabricant, au service après-vente ou à une personne présentant une qualification équivalente.

■ N’utilisez que des pièces de

rechange d'origine venant du fabricant. Le fabricant garantit que ces pièces d'origine remplissent les exigences de sécurité.

■ S’il faut allonger le cordon

de raccordement au secteur avec un prolongateur, procurez-vous-le exclusivement auprès du service après-vente.

Consignes de sécurité fr

Risque d'engelures provoquées par le froid

■ Ne portez jamais des

produits surgelés à la bouche immédiatement après les avoir sortis du compartiment congélateur.

■ Évitez tout contact prolongé

de la peau avec le produit congelé, la glace et les tubulures présents dans le compartiment congélateur.

Risque de blessure

Les récipients contenant des boissons gazeuses risquent d'éclater. Dans le compartiment congélateur, ne rangez jamais de boissons gazeuses.

Risques dus au fluide frigorigène

Dans les tubulures du circuit frigorifique circule une petite quantité de R600a, un fluide frigorigène respectueux de l'environnement mais combustible. Il n'abîme pas la couche d'ozone et n'accroît pas l'effet de serre. Le fluide frigorigène risque en fuyant de blesser les yeux ou de s'enflammer.

■ Ne pas endommager les

tubulures.

Si les tubulures ont été endommagées :

■ Eloignez l’appareil de toute

flamme nue ou source d’inflammation.

■ Aérez la pièce.

■ Éteignez l’appareil puis

débranchez-le.

■ Appeler le service

après-vente.

Évitez des risques pour les enfants et les personnes en danger :

Personnes à risques :

■ les enfants,

■ les personnes présentant un

handicap physique, psychique ou sensoriel,

■ les personnes qui ne savent

pas suffisamment comment utiliser l'appareil de manière sûre.

Mesures :

■ Assurez-vous que les enfants

et les personnes à risques ont bien compris la nature des dangers.

■ Une personne responsable

de la sécurité doit surveiller ou guider les enfants et les personnes en danger lorsqu’elles se trouvent près de l’appareil.

■ Ne permettez l’utilisation de

l’appareil qu’aux enfants à partir de 8 ans.

fr Consignes de sécurité

■ Surveillez les enfants

pendant le nettoyage et la maintenance.

■ Ne jamais laisser des

enfants jouer avec l'appareil.

Risque d'étouffement

■ Appareils équipés d’une

serrure : rangez la clé hors de portée des enfants.

■ Ne permettez jamais aux

enfants de jouer avec l’emballage et ses pièces constitutives.

Dégâts matériels

Pour éviter des dégâts matériels :

■ Ne vous servez jamais

du socle, des glissières ou des portes comme marchepieds et ne vous appuyez jamais dessus.

■ Veillez à ce que les pièces

en matière plastique et les joints de porte soient exempts d'huile et de graisse.

■ Pour débrancher, ne

saisissez que la fiche mâle, pas le cordon de branchement.

Poids

Rappelez-vous pendant le transport et l'installation de l'appareil que ce dernier peut être très lourd.

~ "Lieu d’installation" à la page 40

Prescriptions-d’hygiènealimentaire

Conformément à la réglementation française visant à empêcher la présence de listeria dans le compartiment réfrigérateur, nous vous remercions de respecter les consignes suivantes :

■ Nettoyez fréquemment le

compartiment intérieur du réfrigérateur à l’aide d’un détergent non agressif, ne provoquant pas d’oxydation des pièces métalliques (utilisez par ex. de l’eau tiède additionnée d’un peu de produit à vaisselle). Ensuite, désinfectez avec de l’eau additionnée de vinaigre ou de jus de citron les surfaces que vous avez préalablement nettoyées, ou utilisez un produit germicide en vente dans le commerce et adapté aux réfrigérateurs (avant d’utiliser ce produit sur les pièces métalliques, faites un test de compatibilité à un endroit peu visible).

■ Enlevez les emballages

commerciaux avant de mettre les produits alimentaires dans le compartiment réfrigérateur (par ex. le carton qui réunit les pots de yaourt).

Conformité d'utilisation fr

■ Pour éviter toute

contamination entre des produits alimentaires de nature différente, rangez-les bien séparés les uns des autres, bien emballés ou rangés dans des récipients à couvercle.

■ Avant de préparer des plats

et de saisir des produits alimentaires, lavez-vous les mains. Avant de préparer d’autres plats, lavez-vous à nouveau les mains. Lavez-les encore une fois avant de prendre un repas.

■ Lavez les ustensiles

de cuisine dont vous venez de vous servir avant de les réutiliser (cuillère en bois, planche de découpe, couteau de cuisine, etc.).

8 Conformité

d'utilisation

Conformité d'utilisation

Utilisez cet appareil

■ Uniquement pour réfrigérer et

congeler des produits alimentaires, et pour préparer de la glace.

■ Uniquement dans un foyer et dans

l'environnement domestique.

■ Uniquement en conformité avec la

présente notice d'utilisation.

Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m.

7 Protection de

l'environnement

Protection de l'environnement

Emballage

Tous les matériaux sont compatibles avec l’environnement et recyclables :

■ Éliminer l’emballage dans le respect

de l’environnement.

■ Veuillez vous informer sur les circuits

d'élimination auprès de votre revendeur ou de l'administration publique.

Appareil usagé

Leur élimination dans le respect de l’environnement permet d’en récupérer de précieuses matières premières.

:Mise en garde

Les enfants risque de s'enfermer dans l'appareil et de s'asphyxier. !

■ Pour compliquer la pénétration des

enfants dans l'appareil, ne retirez pas les clayettes et les bacs.

■ Éloignez les enfants de l’appareil qui

a cessé de servir.

Attention ! Le fluide frigorigène et des gaz nocifs peuvent se dégager.

Veillez à ne pas endommager les tubulures du circuit frigorifique et l'isolant.

1. Débrancher la fiche mâle de la prise

de courant.

2. Tranchez le cordon

de raccordement au secteur.

3. Faites éliminer l'appareil

professionnellement.

fr Installation et branchement



Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux

appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

5 Installation et

branchement

Installation et branchement

Étendue des fournitures

Après avoir déballé, vérifiez toutes les pièces pour détecter d’éventuels dégâts dus au transport.

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou à notre service après-vente.

~ "Service après-vente" à la page 53

La livraison comprend les pièces suivantes :

■ Appareil encastrable

■ Équipement (selon le modèle)

■ Sachet avec visserie de montage

■ Mode d'emploi

■ Notice de montage

■ Carnet de service après-vente

■ Pièce annexe de la garantie

■ Informations relatives à la

consommation d’énergie et aux bruits

Données techniques

La plaque signalétique mentionne le fluide frigorigène, la contenance utile ainsi que d'autres indications.

~ "Présentation de l’appareil" à la page 43

Installer l’appareil

Lieu d’installation

Plus l’appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite.

Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l’appareil est indiquée sur la plaque signalétique située à l’intérieur de ce dernier.

~ "Présentation de l’appareil" à la page 43

Selon le modèle, le poids de l'appareil peut atteindre 65 kg.

Température ambiante admissible

La température ambiante admissible dépend de la catégorie climatique de l'appareil.

Des indications sur la classe climatique se trouvent sur la plaque signalétique.

~ "Présentation de l’appareil" à la page 43

Catégorie climatique

SN +10 °C ... 32°C N +16 °C ... 32°C ST +16 °C ... 38 °C T +16 °C ... 43 °C

L'appareil est entièrement opérationnel dans la plage de température ambiante admissible.

Si un appareil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il n’est pas possible d’exclure que l’appareil s’endommage jusqu'à une température de +5 °C.

température ambiante admissible

Installation et branchement fr

Profondeur de niche

Une profondeur de niche de 56 cm est recommandée pour cet appareil. Si la

niche est moins profonde (profondeur minimum = 55 cm), la consommation d'énergie augmente légèrement.

Economies d’énergie

Si vous suivez les instructions suivantes, votre appareil consommera moins d’énergie.

Remarque : L’agencement des pièces d’équipement n’a aucune influence sur la

consommation d’énergie de l’appareil.

Installer l’appareil

Protégez l'appareil contre l’ensoleillement direct. En présence de températures ambiantes assez Installez l'appareil à la plus grande distance possible

d'un radiateur, d'une cuisinière et d'autres sources de chaleur. 3 cm par rapport aux cuisinières électriques ou à gaz. 30 cm par rapport à un appareil de chauffage au fuel ou au charbon.

Remarque : Si ce n'est pas possible, il faut installer

une plaque isolante entre l'appareil et la source de chaleur.

Choisissez un lieu d'installation où règne une température ambiante d'environ 20 °C.

Utilisez une cavité de 56 cm de profondeur.

Attention !

Risque de brûlures !

Certaines pièces de l'appareil deviennent très chaudes en service. Le fait de toucher ces pièces peut provoquer des brûlures.

Ne recouvrez et ne bouchez pas les orifices d'aération.

Aérez quotidiennement la pièce.

basses, l'appareil doit réfrigérer moins souvent et il consomme donc moins de courant.

L'air au contact de la paroi arrière de l'appareil ne s'échauffe pas aussi fortement. L'appareil consomme moins de courant si l'air chaud peut s'échapper.

fr Installation et branchement

Utilisation de l'appareil

N'ouvrez la porte de l'appareil que brièvement. L'air dans l'appareil ne s'échauffe pas aussi forteTransportez les produits alimentaires achetés dans

un sac isotherme et rangez-les rapidement dans

ment. L'appareil doit réfrigérer plus rarement et

consomme de la sorte moins d'électricité. l'appareil. Attendez que les plats chauds aient refroidi avant de

les ranger dans l'appareil. Pour dégeler les produits congelés rangez-les dans

le compartiment réfrigérateur pour profiter du froid des produits congelés.

Laissez toujours un peu de place entre les produits alimentaires et la paroi arrière.

Emballez hermétiquement les produits alimentaires.

Une fois par an, passez l'aspirateur au dos de l'appareil.

Ne recouvrez et ne bouchez pas les orifices d'aération.

Dégivrez régulièrement le compartiment congélation.

L'air peut circuler de cette manière et l'humidité de

l'air demeure constante. L'appareil doit réfrigérer

plus rarement et consomme de la sorte moins

d'électricité.

L'air au contact de la paroi arrière de l'appareil ne

s'échauffe pas aussi fortement. L'appareil

consomme moins de courant si l'air chaud peut

s'échapper.

Une couche de givre ou la glace dans le comparti-

ment congélation gêne la communication du froid

aux aliments congelés et accroît la consommation

de courant. Refermez soigneusement la porte du compartiment

congélateur.

Le compartiment congélateur se givre fortement.

L'appareil doit fournir plus de puissance et la

consommation de courant augmente.

--------

Avant la première utilisation

1. Retirez la documentation informative

et les rubans adhésifs ainsi que la feuille protectrice.

2. Nettoyez l’appareil.

~ "Nettoyage" à la page 50

Présentation de l’appareil fr

Raccordement électrique

Attention !

Ne raccordez pas l’appareil à une fiche électronique d'économie d'énergie.

Remarque : Vous pouvez raccorder

l'appareil à des onduleurs pilotés par le réseau et pilotés en onde sinusoïdale. Les onduleurs pilotés par le réseau s'utilisent sur les installations photovoltaïques directement raccordées au réseau public d'électricité. Dans les solutions en îlot, vous devrez utiliser des onduleurs pilotés en onde sinusoïdale. Les solutions en îlot, par exemple sur les bateaux ou les refuges de montage, n'ont pas de raccordement direct au réseau public d'électricité.

1. Après l'installation de l'appareil,

attendez au moins 1 heure avant de le raccorder car cela empêche d'endommager le compresseur.

2. Raccordez l'appareil via une prise

femelle réglementairement installée. La prise doit répondre aux spécifications suivantes : Prise avec 220 V ... 240 V Fil de terre 50 Hz Fusible 10 A ... 16 A Hors d’Europe : Vérifiez si le paramétrage du courant indiqué pour l'appareil correspond à celui offert par le secteur dans votre localité. Les indications se trouvent sur la plaque signalétique.

~ "Présentation de l’appareil" à la page 43

3. Raccordez l'appareil à une prise

proche de lui. Cette prise doit rester accessible même après avoir installé l'appareil.

* Présentation de

l’appareil

Présentation de l’appareil

Dépliez le volet illustré situé à la dernière page. Selon l'équipement, des différences sont possibles entre l'appareil et les illustrations.

Appareil

~ Fig. !

# Compartiment congélateur + Compartiment réfrigérateur

(...@ Eléments de commande H Éclairage P Bac à légumes X Plaque signalétique ` Clayette à grandes bouteilles

Eléments de commande

~ Fig. "

( Touche %

0 Affichage de la température du

8 Affichage super

@ Touche °C

Allume ou éteint l'appareil.

compartiment réfrigérateur Affiche la température réglée en °C.

S’allume lorsque vous avez activé la fonction Super.

Règle la température.

fr Utilisation de l'appareil

Équipement

Clayette

~ Fig. #

Vous pouvez varier la position des clayettes :

■ Tirez la clayette à vous et sortez-la.

Récipient

~ Fig. $

Vous pouvez retirer le bac :

■ Tirez le bac à vous jusqu’à la butée,

soulevez-le à l’avant puis extrayez-le.

Rangement

~ Fig. %

Vous pouvez retirer le rangement :

■ Soulevez le rangement et retirez-le.

1 Utilisation de l'appareil

Utilisation de l'appareil

Mettre l'appareil sous tension

1. Appuyez sur la touche %.

L'appareil commence à réfrigérer.

2. Réglez la température souhaitée.

~ "Régler la température" à la page 44

Remarques concernant le fonctionnement de l’appareil

■ Après sa mise en service, l’appareil

peut avoir besoin de plusieurs heures pour atteindre la température réglée. Ne rangez pas de produits alimentaires tant que la température choisie n'est pas atteinte.

■ L’appareil chauffe légèrement une

partie de ses surfaces frontales pour empêcher une condensation d’eau dans la zone du joint de porte.

Arrêt et remisage de l’appareil

Éteindre l'appareil

■ Appuyez sur la touche %.

L’appareil ne réfrigère plus.

Remisage de l’appareil

Si l'appareil doit rester longtemps hors service :

1. Appuyez sur la touche %.

L’appareil ne réfrigère plus.

2. Débranchez la fiche de la prise ou

ramenez le disjoncteur en position éteinte.

3. Nettoyez l'appareil.

4. Laissez l'appareil ouvert.

Régler la température

Température recommandée

Compartiment réfrigérateur : +4 °C

Compartiment réfrigérateur

■ Appuyez sur la touche °C

répétitivement jusqu'à ce que la température souhaitée s'affiche.

Congélateur

La température du compartiment réfrigérateur influence celle du compartiment congélateur. Pour modifier la température du compartiment congélateur, modifiez celle du compartiment réfrigérateur. Si le réglage des températures du compartiment réfrigérateur est plus élevé, celles-ci augmentent les températures du compartiment congélateur.

Compartiment réfrigérateur fr

Autocollant OK

(selon le modèle) Avec l'autocollant OK, vous pouvez

vérifier si la température dans le compartiment congélateur descend jusqu'à +4 °C ou plus bas.

Si l'autocollant n'affiche pas OK, abaissez progressivement la température.

Après la mise en service de l'appareil, ce dernier peut nécessiter jusqu'à 12 heures pour atteindre la température réglée.

Réglage correct

Fonction Super

Lorsque la fonction Super est active, il fait plus froid dans les compartiments congélateur et réfrigérateur.

Activer la fonction Super, par ex. :

■ Pour congeler les produits

alimentaires rapidement à cœur :

■ 4 à 6 heures avant de ranger 2 kg

de produits alimentaires ou plus

■ pour profiter de la capacité

de congélation maximale

Remarque : Si vous avez activé la

fonction Super, l’appareil peut fonctionner plus bruyamment.

Au bout d'env. 1 journée et ^ , l'appareil revient en service normal.

Activer/désactiver la fonction Super :

■ Appuyez sur la touche °C.

L’affichage super est allumé si vous avez activé la fonction Super.

U Compartiment

réfrigérateur

Compartiment réfrigérateur

Le compartiment réfrigérateur convient pour conserver la viande, la charcuterie, le poisson, les produits laitiers, les œufs, les plats précuisinés et les pâtisseries.

La température est réglable entre +2 °C ... +8 °C.

En raison du stockage au froid, vous pouvez aussi ranger des denrées très périssables à court et moyen terme. Plus la température choisie est basse et plus les processus enzymatiques et chimiques ainsi que la détérioration par des micro-organismes sont lents. Une température de +4 °C ou inférieure garantit un maintien au frais optimal ainsi que la sécurité des produits alimentaires stockés.

Consignes de rangement

■ Rangez les produits alimentaires

frais et intacts. Ils conserveront ainsi plus longtemps leur qualité et leur fraîcheur.

■ Produits tout prêts et liquides

conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant.

■ Pour préserver l'arôme, la teinte et la

fraîcheur, rangez les produits alimentaires bien emballés ou couverts. Vous évitez ainsi les communications d'odeurs et que les pièces en plastique se colorent.

■ Attendez que les produits

alimentaires chauds et les boissons aient refroidi avant de les mettre dans le compartiment réfrigérateur.

fr Compartiment congélateur

Tenez compte des différentes zones froides dans le compartiment réfrigérateur

L’air circulant dans le compartiment réfrigérateur fait que des zones différemment froides apparaissent.

La zone la plus froide

La zone la plus froide est située entre la flèche imprimée sur le côté et la clayette située en dessous.

~ Fig. &

Remarque : Rangez les produits

alimentaires délicats dans la zone la plus froide (par ex. le poisson, la charcuterie et la viande).

Zone la moins froide

La zone la moins froide se trouve complètement en haut, contre la porte.

Remarque : Rangez dans la zone la

moins froide par ex. le fromage dur et le beurre. Le fromage peut continuer de développer son arôme et le beurre demeure tartinable.

Bac à légumes

~ Fig. !/P Le bac à légumes est l’endroit optimal

où stocker les fruits et légumes frais. Si l’air est très humide, les légumes à feuilles conservent plus longtemps leur fraîcheur. Les fruits et légumes requièrent, eux, une humidité un peu moins élevée.

Remarques

■ Il est recommandé de ranger les

fruits (par exemple ananas, bananes, papayes, agrumes) et légumes (par exemple aubergines, concombres, courgettes, poivrons, tomates et pommes de terre) qui craignent le froid, hors du réfrigérateur à des températures entre +8 °C et +12 °C pour en préserver optimalement la qualité et l’arôme. +12 °C lagern.

■ Suivant la quantité et la nature des

produits stockés, de l’eau peut se condenser dans le bac à légumes. Essuyez l'eau condensée avec un chiffon sec.

W Compartiment

congélateur

Compartiment congélateur

Le compartiment congélateur convient pour ceci :

■ pour stocker des produits surgelés

■ pour préparation de glaçons

■ pour congeler des produits

alimentaires

La température dans le compartiment congélateur dépend de celle régnant dans le compartiment réfrigérateur.

La congélation vous permet de stocker longtemps les denrées périssables sans pertes notables de qualité vu que les basses températures ralentissent fortement la détérioration ou la stoppent. L'aspect, l'arôme et l'ensemble des ingrédients demeurent préservés dans leur très large majorité.

Le temps nécessaire pour permettre aux produits frais rangés au congélateur de congeler à cœur dépend des facteurs suivants :

■ Température réglée

■ Nature du produit alimentaire

Compartiment congélateur fr

■ Degré de remplissage du

compartiment congélation

■ Quantité et type de stockage

Porte du compartiment congélateur

~ Fig. '

Veuillez respecter les points suivants :

■ La position de la poignée indique si

le compartiment congélation est correctement fermé.

■ La porte du compartiment

congélateur se ferme de façon bien audible.

■ Si la porte du compartiment

congélation est ouverte, les aliments congelés vont décongeler. Le compartiment congélateur se givre fortement.

Capacité de congélation maximale

La capacité maximale de congélation indique quelle quantité d'aliments l'appareil peut congeler à cœur en 24 heures.

Sur la plaque signalétique, vous trouverez des indications concernant la capacité de congélation maximale.

~ "Présentation de l’appareil" à la page 43

Conditions préalables pour une capacité de congélation maximale

1. Avant de ranger des produits frais,

activez la supercongélation.

2. Faites congelez les produits

alimentaires frais le plus près possible des parois latérales.

Achats de produits surgelés

■ Vérifiez que l'emballage est intact.

■ Ne dépassez pas la date de

conservation minimum.

■ La température indiquée par le

thermomètre du congélateur commercial doit être égale à –18 °C ou encore plus basse.

■ Utilisez de préférence un sac

isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartiment congélateur.

Attention lors de rangement

■ Placez les aliments bien répartis sur

toute la surface dans le compartiment congélation.

■ Veillez à ce que les produits

alimentaires à congeler n'entrent pas en contact avec d'autres déjà congelés. Si nécessaire, empilez les aliments déjà congelés dans le compartiment congélation.

Congélation de produits frais

Pour congeler les aliments, n’utilisez que des aliments frais et d’un aspect impeccable.

Les aliments consommés cuits (y compris au four) et rôtis se prêtent mieux à la congélation que les aliments, consommés crus.

Avant la congélation, il faut soumettre les aliments à des processus de préparation différents selon la variété, pour préserver au mieux leur valeur nutritive, leur arôme et leur couleur :

■ Légumes : Lavage, broyage,

blanchiment.

■ Fruits : Lavage, dénoyautage et

éventuellement épluchage ; ajoutez le cas échéant du sucre ou de l'acide ascorbique en solution.

Vous trouverez des conseils à ce sujet dans la littérature spécialisée.

fr Compartiment congélateur

Vont au congélateur

■ Pain et pâtisserie

■ Poisson et fruits de mer

■ Viande

■ Le gibier et la volaille

■ Fruits, légumes et herbes

■ Les œufs sans coque

■ Les produits laitiers, par ex.

le fromage, le beurre et le fromage blanc

■ Les plats précuisinés et restes de

plats, par exemple soupes, ragoûts, viande cuite, poisson cuit, plats à base de pommes de terre, soufflés et mets sucrés

Ne vont pas au congélateur

■ Variétés de légumes habituellement

dégustées crues, par exemple les salades ou radis

■ Œufs avec coque ou les œufs cuits

durs

■ Raisins

■ Pommes, poires, pêches entières

■ Yaourt, lait caillé, crème acidulée,

crème fraîche et mayonnaise

Emballer les surgelés

La nature correcte de l'emballage et le choix du matériau conditionnent de manière déterminante la préservation de la qualité du produit, et évitent l'apparition de brûlures par le froid.

1. Placez les aliments dans

l’emballage.

2. Presser pour chasser l’air.

3. Fermez hermétiquement l'emballage

afin que les produits alimentaires ne perdent pas leur goût ou ne sèchent pas.

4. Indiquez sur l’emballage le contenu

et la date de congélation.

Emballage adapté :

■ Feuilles en plastique

■ Feuilles en polyéthylène

■ Feuilles d’aluminium

■ Boîtes de congélation

Moyens de fermeture appropriés :

■ Caoutchoucs

■ Clips en plastique

■ Rubans adhésifs résistants au froid

Emballage non approprié :

■ Papier d’emballage

■ Papier sulfurisé

■ Cellophane

■ Sacs-poubelles et sacs d’achat déjà

utilisés

Durée de conservation du produit congelé à –18 °C

Poisson, charcuterie, plats pré-cuisinés, pâtisseries :

jusqu’à 6 mois Viande, volaille : jusqu’à 8 mois Fruits, légumes : jusqu’à 12 mois

Décongélation des produits

Il faut adapter la méthode de décongélation au produit alimentaire concerné et au but d'utilisation afin de préserver au mieux la qualité du produit.

Méthodes de décongélation :

■ Dans le compartiment réfrigérateur

(convient particulièrement aux denrées d'origine animale comme le poisson, la viande, le fromage et le fromage blanc)

■ À la température ambiante (pain)

■ Au micro-ondes (produits

alimentaires destinés à une consommation ou une préparation immédiate)

■ Four / cuisinière (produits

alimentaires destinés à une consommation ou une préparation immédiate)

Dégivrer l’appareil fr

Attention !

Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous ne pouvez recongeler qu'après avoir transformé la denrée en plat prêt à déguster (plat cuit au four compris). N'utilisez plus intégralement la durée maximale de conservation du produit congelé.

= Dégivrer l’appareil

Dégivrer l’appareil

Compartiment réfrigérateur

Pendant que le groupe frigorifique fonctionne, des gouttelettes d’eau de condensation ou du givre se forment contre la paroi arrière. Ce phénomène est le résultat du fonctionnement de l’appareil. Vous n'avez pas besoin d'essuyer les gouttes d'eau de dégivrage ou le givre. La paroi arrière se dégivre automatiquement. L’eau du dégivrage s’écoule par la rigole d’écoulement à cet effet.

~ Fig. ( De la rigole, l’eau de dégivrage se rend

dans le bac d'évaporation d'où elle s’évapore.

Remarque : Maintenez la rigole d'eau

de dégivrage et l'orifice d'écoulement propres afin que l'eau de dégivrage puisse s'écouler librement et d'éviter toute apparition d'odeur.

Compartiment congélation

Le compartiment congélation ne décongèle pas automatiquement afin que les aliments congelés ne décongèlent pas. Une couche de givre gêne la communication du froid aux produits et accroît la consommation de courant.

■ Éliminer régulièrement la couche de

givre.

Attention ! Évitez tout dommage aux tuyaux du circuit de refroidissement.

Le fluide frigorigène risquerait en fuyant de blesser les yeux ou de s'enflammer.

■ Ne raclez jamais la couche de givre

avec un couteau ou un objet pointu.

Procédez comme suit :

1. Allumez la fonction Super

env. 4 heures avant le dégivrage. Ce mode amène les produits alimentaires à très basses températures, ce qui vous permet de les stocker plus longtemps à température ambiante.

2. Retirez les aliments congelés et

stockez-les dans un endroit frais.

3. Mettre l'appareil hors tension.

4. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position éteinte.

5. Pour accélérer le dégivrage : posez

dans le compartiment congélation un dessous de plat et une casserole remplie d’eau chaude.

6. Essuyez l’eau de dégivrage avec un

chiffon ou une éponge.

7. Passez un essuie-tout sec pour

sécher le compartiment congélation.

8. Enclenchez l’appareil.

9. Rangez les produits congelés.

fr Nettoyage

D Nettoyage

Nettoyage

Attention ! Évitez d'endommager l'appareil et ses pièces d'équipement.

■ N’utilisez aucun produit de nettoyage

contenant du sable, du chlorure ou de l’acide, ni aucun solvant.

■ N’utilisez jamais d’éponges

abrasives ou susceptibles de rayer. De la corrosion peut apparaître sur les surfaces métalliques.

■ Ne nettoyez jamais les clayettes

et les bacs au lave-vaisselle. Ces pièces pourraient se déformer !

Procédez comme suit :

1. Éteindre l'appareil.

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position éteinte.

3. Sortez les produits alimentaires

et rangez-les dans un endroit frais. Si présent : Déposez l'accumulateur de froid sur les produits alimentaires.

4. Si présente : Attendez que la couche

de givre ait fondu dans le compartiment réfrigérateur.

5. Ne nettoyez l’appareil qu’avec

un chiffon doux, de l’eau tiède et du produit à vaisselle présentant un pH neutre.

Attention !

Veillez à ce que l'eau de rinçage ne pénètre pas dans l'éclairage et qu'elle ne gagne pas la zone d'évaporation via l'orifice d'écoulement.

6. Essuyez le joint de porte avec

de l'eau claire et frottez soigneusement pour le sécher.

7. Raccordez à nouveau l'appareil,

allumez-le et rangez les produits alimentaires.

Nettoyage des accessoires

Pour nettoyer, retirez les pièces variables de l'appareil.

~ "Équipement" à la page 44

Rigole d’écoulement de l’eau de dégivrage

~ Fig. ( Avec un bâtonnet ouaté ou un objet

similaire, nettoyez régulièrement la rigole et le trou d’écoulement afin que l’eau de dégivrage puisse s’écouler.

Odeurs fr

l Odeurs

Odeurs

Si des odeurs désagréables se manifestent :

1. Éteignez l’appareil par la touche

Marche / Arrêt %.

2. Sortez tous les produits alimentaires

de l’appareil.

3. Nettoyer l'intérieur de

l'appareil.~ "Nettoyage" à la page 50

4. Nettoyer tous les emballages.

5. Pour empêcher l'apparition d'odeurs,

mettez sous emballage hermétique les produits alimentaires qui dégagent une forte odeur.

6. Rallumez l’appareil.

7. Rangez les produits alimentaires.

8. Au bout de 24 heures, vérifiez si de

nouveau des odeurs sont apparues.

9 Éclairage

Éclairage

Votre appareil est équipé d’un éclairage par LED ne demandant pas d’entretien.

Seul le service après-vente ou des spécialistes agréés sont autorisés à réparer l'éclairage.

> Bruits

Bruits

Bruits normaux

Bourdonnement : Un moteur tourne,

par exemple le groupe frigorifique, un ventilateur.

Gargouillis, ronflement ou clapotis : Le fluide frigorigène circule dans les tuyaux.

Cliquetis : Le moteur, les interrupteurs ou les électrovannes s’allument / s’éteignent.

Éviter la génération de bruits

L’appareil ne repose pas d’aplomb :

Ajustez l’appareil à l’aide d’un niveau à bulle. Si nécessaire, insérez quelque chose sous l'appareil.

Des récipients, clayettes ou rangements vacillent ou se coincent :

Vérifiez les pièces d'équipement amovibles et remettez-les éventuellement en place.

Des bouteilles ou récipients se touchent : Éloignez les bouteilles ou

récipients les uns des autres.

fr Dérangements, Que faire si …

3 Dérangements, Que faire si …

Dérangements, Que faire si …

Avant d’appeler le service après-vente, veuillez vérifier si le tableau ci-après ne vous permet pas de supprimer le dérangement vous-même.

La température dévie fortement par rapport au réglage.

Éteignez l'appareil et laissez-le éteint 5 minutes.

~ "Arrêt et remisage de l’appareil" à la page 44

Si la température est trop élevée, vérifiez-la à nouveau au bout de quelques heures. Si la température est trop basse, vérifiez-la à nouveau le jour suivant.

Aucun voyant ne s’allume.

Fiche mâle incorrectement branchée dans la prise de courant.

Fusible grillé / disjoncteur disjoncté. Vérifiez les fusibles / disjoncteurs. Une coupure de courant s'est produite. Vérifiez la présence de courant.

L’appareil ne réfrigère pas, l’affichage et l’éclairage sont allumés.

Mode Exposition activé. Lancer l'autodiagnostic de l’appareil.~ "Service

Raccordez la fiche mâle.

après-vente" à la page 53

--------

Une fois le programme exécuté, l’appareil se remet service normal.

Service après-vente fr

4 Service après-vente

Service après-vente

Si vous ne parvenez pas à supprimer le défaut, veuillez s.v.p. vous adresser à notre service après-vente. Nous trouverons toujours une solution adaptée, aussi afin d’éviter des déplacements inutiles du technicien.

Vous trouverez ici ou dans le répertoire du service après-vente les données permettant de contacter le service après-vente le plus proche.

Lors de l’appel, veuillez indiquer le numéro de série (E-Nr) et le numéro de fabrication (FD) que vous trouverez sur la plaque signalétique.

~ "Présentation de l’appareil" à la page 43

Faites confiance aux compétences du fabricant. Vous vous assurerez ainsi

que les réparations soient réalisées par des techniciens de SAV formés à cet effet, qui disposent des pièces de rechange d’origine adaptées à vos appareils électroménagers.

Autodiagnostic de l’appareil

Votre appareil comprend un programme d'autodiagnostic affichant les défauts que votre service après-vente peut supprimer.

■ Si, à la fin du programme

d'autodiagnostic, la température réglée s’affiche à nouveau, cela signifie que votre appareil fonctionne parfaitement.

■ Si l’affichage super clignote pendant

10 secondes, prévenez le service après-vente.

Une fois le programme exécuté, l’appareil se remet en service normal.

Conseils et réparations

Vous trouverez les coordonnées du service après-vente des différents pays dans la liste ci-jointe.

FR 01 40 10 11 00 B 070 222 141 CH 0848 840 040

--------

Garantie

Vous recevrez des renseignements détaillés sur la durée et les conditions de la garantie dans votre pays auprès de votre service après-vente, de votre revendeur et sur notre site Internet.

1. Éteignez l’appareil et attendez

5 minutes.

2. Mettre l’appareil sous tension.

3. Dans les 10 premières secondes

suivant la mise en service, appuyez sur la touche °C pendant 3 à 5 secondes jusqu’à ce qu’une température de 2 °C soit indiquée pour le compartiment réfrigérateur. Le programme d'autodiagnostic démarre lorsque les affichages de la température s’allument les uns après les autres.

it Indice

it Istruzioni per l’uso

( Istruzioni di sicurezza . . . . . . . 55

Su questo libretto d'istruzioni. . . . . . .55

Pericolo di esplosione . . . . . . . . . . . .55

Pericolo di scarica elettrica . . . . . . . .55

Pericolo di ustioni da freddo . . . . . . .56

Pericolo di lesioni . . . . . . . . . . . . . . .56

Pericoli da refrigerante. . . . . . . . . . . .56

Evitare pericoli a bambini e persone

a rischio. . . . . . . . . . . . . . . . . . . . . . .56

Danni materiali. . . . . . . . . . . . . . . . . . 57

Peso . . . . . . . . . . . . . . . . . . . . . . . . .57

8 Uso corretto . . . . . . . . . . . . . . . 57

7 Tutela dell'ambiente . . . . . . . . . 57

Imballaggio . . . . . . . . . . . . . . . . . . . .57

Apparecchio dismesso . . . . . . . . . . .57

5 Installazione e

allacciamento . . . . . . . . . . . . . . 58

Contenuto della confezione . . . . . . . .58

Dati tecnici. . . . . . . . . . . . . . . . . . . . .58

Installazione dell'apparecchio . . . . . .58

Profondità della nicchia . . . . . . . . . . .59

Risparmio energetico. . . . . . . . . . . . .59

Prima del primo utilizzo . . . . . . . . . . .60

Allacciamento elettrico. . . . . . . . . . . .61

U Frigorifero . . . . . . . . . . . . . . . . . .63

Tenere presente nella

conservazione . . . . . . . . . . . . . . . . . 63

Considerare le zone fredde nel

frigorifero . . . . . . . . . . . . . . . . . . . . . 64

Cassetto per verdure . . . . . . . . . . . . 64

W Congelatore . . . . . . . . . . . . . . . .64

Porta del congelatore. . . . . . . . . . . . 64

Massima capacità di

congelamento . . . . . . . . . . . . . . . . . 65

Acquisto di alimenti surgelati . . . . . . 65

Tenere presente nella

sistemazione . . . . . . . . . . . . . . . . . . 65

Congelamento di alimenti freschi . . . 65 Scongelamento di alimenti

congelati. . . . . . . . . . . . . . . . . . . . . . 66

= Sbrinamento . . . . . . . . . . . . . . . .67

Frigorifero. . . . . . . . . . . . . . . . . . . . . 67

Congelatore . . . . . . . . . . . . . . . . . . . 67

D Pulizia . . . . . . . . . . . . . . . . . . . . .68

Pulire gli elementi in dotazione

all’apparecchio. . . . . . . . . . . . . . . . . 68

l Odori . . . . . . . . . . . . . . . . . . . . . .68

* Conoscere l'apparecchio . . . . . 61

Apparecchio . . . . . . . . . . . . . . . . . . .61

Elementi di comando. . . . . . . . . . . . .61

Caratteristiche . . . . . . . . . . . . . . . . . .62

1 Utilizzare l'apparecchio . . . . . . 62

Accensione dell’apparecchio. . . . . . . 62

Spegnere e mettere fuori servizio

l’apparecchio . . . . . . . . . . . . . . . . . . . 62

Impostazione della temperatura. . . . .62

Funzione «super». . . . . . . . . . . . . . . . 63

9 Illuminazione . . . . . . . . . . . . . . .68

> Rumori. . . . . . . . . . . . . . . . . . . . .69

Rumori normali. . . . . . . . . . . . . . . . . 69

Evitare i rumori . . . . . . . . . . . . . . . . . 69

3 Guasti, Che fare se? . . . . . . . . .69

4 Servizio di assistenza clienti . .70

Autotest dell’apparecchio. . . . . . . . . 70

Ordine di riparazione e consulenza

in caso di guasti. . . . . . . . . . . . . . . . 70

Garanzia. . . . . . . . . . . . . . . . . . . . . . 70

Istruzioni di sicurezza it

( Istruzioni di sicurezza

Istruzioni di sicurezza

Questo apparecchio è conforme alle vigenti norme di sicurezza per le apparecchiature elettriche ed è schermato contro i radiodisturbi.

La tenuta ermetica del circuito refrigerante è stata sottoposta a controllo.

Su questo libretto d'istruzioni

■ Leggere e osservare le

istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l’installazione, l’uso e la manutenzione dell’apparecchio.

■ Il produttore non risponde

in caso di inosservanza delle istruzioni e avvertenze del libretto di istruzioni per l'uso ed il montaggio.

■ Conservare tutta

la documentazione per l'uso futuro e per eventuali successivi proprietari.

Pericolo di esplosione

■ Non introdurre mai

apparecchi elettrici all’interno di questo elettrodomestico (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici).

■ Non conservare

nell'apparecchio prodotti contenenti gas propellenti combustibili (ad es. bombolette spray) e sostanze esplosive.

■ Conservare alcool ad alta

gradazione in un contenitore ermeticamente chiuso, e posto in posizione verticale.

Pericolo di scarica elettrica

Le riparazioni male eseguite possono causare all'utente pericoli e danni considerevoli.

■ In caso di danni al cavo

di collegamento: scollegare immediatamente l’apparecchio dalla rete.

■ Fare riparare l'apparecchio

solo dal produttore, dal centro di assistenza tecnica autorizzato o da altra persona dotata di uguale qualifica.

■ Usare solo parti di ricambio

originali. Solo con queste parti il costruttore garantisce che i requisiti di sicurezza siano soddisfatti.

■ Il prolungamento del cavo

elettrico di alimentazione deve essere eseguito dal centro di assistenza tecnica autorizzato.

it Istruzioni di sicurezza

Pericolo di ustioni da freddo

■ Non mettere in bocca

alimenti congelati appena presi dal congelatore.

■ Evitare il contatto prolungato

della pelle con prodotti surgelati, ghiaccio e con i tubi nel congelatore.

Pericolo di lesioni

I contenitori di bevande contenenti anidride carbonica possono esplodere. Non conservare nel congelatore contenitori con bevande contenenti anidride carbonica.

Pericoli da refrigerante

Il circuito del refrigeratore contiene nei suoi tubi piccole quantità del gas refrigerante R600a non inquinante ma infiammabile. Esso non danneggia lo strato di ozono e non aumenta l'effetto serra. In caso di fuoruscita, il refrigerante può ferire gli occhi o incendiarsi.

■ Non danneggiare i tubi.

In caso di danno ai tubi:

■ Tenere le fonti di calore

lontane dall'apparecchio.

■ Ventilare l'ambiente.

■ Spegnere l’apparecchio ed

estrarre la spina d’alimentazione.

■ Rivolgersi al servizio di

assistenza.

Evitare pericoli a bambini e persone a rischio

Sussiste pericolo per:

■ bambini,

■ persone con limiti fisici,

psichici o di percezione,

■ persone non

sufficientemente informate sull'uso sicuro dell'apparecchio.

Provvedimenti:

■ accertarsi che i bambini e le

persone a rischio abbiano compreso i pericoli.

■ Una persona responsabile

della sicurezza è tenuto a sorvegliare o istruire i bambini e le persone a rischio in rapporto con l'apparecchio.

■ Permettere l’uso

dell’apparecchio solo a bambini in età di 8 anni o superiore.

■ Sorvegliare i bambini

durante la pulizia e la manutenzione.

■ Non permettere che i

bambini giochino con l'apparecchio.

Pericolo di asfissia

■ Per apparecchi con serratura

della porta: conservare la chiave fuori della portata dei bambini.

■ Non abbandonare parti

dell’imballaggio che possano essere fonte di gioco per i bambini.

Uso corretto it

Danni materiali

Per evitare danni materiali:

■ Non salire su zoccolo, parti

estraibili o porte né sostenersi sugli stessi.

■ Tenere le parti in materiale

plastico e le guarnizioni delle porte sempre libere da olio e grasso.

■ Evitare di esercitare trazioni

sul cavo linea, ma impugnare correttamente la spina.

Peso

Nell'installazione e nel trasporto di questo apparecchio considerare che è molto pesante.

~ "Luogo d’installazione" a pagina 58

7 Tutela dell'ambiente

Tutela dell'ambiente

Imballaggio

Tutti i materiali sono compatibili con l'ambiente e riciclabili:

■ Si prega di smaltire le confezioni nel

rispetto dell’ambiente.

■ Informarsi sulle possibilità

di smaltimento presso il proprio rivenditore specializzato o presso l'amministrazione pubblica.

Apparecchio dismesso

Un corretto smaltimento nel rispetto dell’ecologia, permette di recuperare materie prime pregiate.

:Avviso

I bambini possono restare imprigionati nell'apparecchio e soffocare!

■ Per rendere difficile ai bambini

l'ingresso nell'apparecchio, non rimuovere dal suo interno ripiani e contenitori.

■ Tenere i bambini lontano

dall'apparecchio dismesso.

8 Uso corretto

Uso corretto

Utilizzare questo apparecchio

■ solo per raffreddare e congelare

alimenti e per la produzione di ghiaccio.

■ solo nell'uso domestico e nella sfera

privata.

■ solo osservando queste istruzioni

per l'uso.

Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Attenzione! Possibile fuoruscita di refrigerante e gas dannosi.

Non danneggiare i tubi del circuito refrigerante e l'isolamento.

1. Staccare la spina di alimentazione.

2. Troncare il cavo di allacciamento

alla rete.

3. Fare smaltire l'apparecchio a regola

d'arte.

it Installazione e allacciamento



Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in

materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

5 Installazione e

allacciamento

Installazione e allacciamento

Contenuto della confezione

Dopo lo sballaggio controllare l’apparecchio per accertare eventuali danni di trasporto.

In caso di contestazioni rivolgersi al fornitore presso il quale l’apparecchio è stato acquistato oppure al nostro servizio di assistenza clienti.

~ "Servizio di assistenza clienti" a pagina 70

Dati tecnici

Il refrigerante, il contenuto utile ed altri dati tecnici sono indicati sulla targhetta porta-dati.

~ "Conoscere l'apparecchio" a pagina 61

Installazione dell'apparecchio

Luogo d’installazione

Sussiste una relazione circa la quantità di gas refrigerante contenuto in un apparecchio e la cubatura del locale dove è posizionato. In ambienti troppo piccoli, in caso di fuga si può formare una miscela infiammabile d’aria e gas.

Ogni 8 g di refrigerante l’ambiente deve disporre di un volume minimo di 1 m³. La quantità di refrigerante del vostro apparecchio è indicata sulla targhetta d’identificazione nell’interno dell’apparecchio.

~ "Conoscere l'apparecchio" a pagina 61

A seconda del modello l'apparecchio può pesare fino a 65 kg.

La dotazione comprende i seguenti componenti:

■ Apparecchio da incasso

■ Accessori (a secondo del modello)

■ Busta con il materiale utile al

montaggio

■ Istruzioni per l'uso

■ Instruzioni per l’installazione

■ Libretto del centro di assistenza

tecnica autorizzato

■ Allegato di garanzia convenzionale

■ Informazioni sul consumo energetico

e sui possibili rumori

Installazione e allacciamento it

Temperatura ambiente ammessa

La temperatura ambiente ammessa dipende dalla classe climatica dell'apparecchio.

La classe climatica è indicata sulla targhetta porta-dati.

~ "Conoscere l'apparecchio" a pagina 61

Classe climatica

SN +10 °C ... 32 °C N +16 °C ... 32 °C ST +16 °C ... 38 °C T +16 °C ... 43 °C

Temperatura ambiente ammessa

Nei limiti della temperatura ambiente ammessa l'apparecchio è pienamente efficiente.

Se un apparecchio della classe climatica SN viene messo in funzione a temperature ambiente inferiori, possono essere esclusi danni all’apparecchio fino ad una temperatura ambiente di +5 °C.

Profondità della nicchia

Per l'apparecchio si consiglia una profondità della nicchia di 56 cm. Una minore profondità della nicchia – minimo 55 cm – fa aumentare leggermente l'assorbimento di energia.

Risparmio energetico

Osservando le avvertenze seguenti l'apparecchio consuma meno energia elettrica.

Avvertenza: La disposizione delle parti dell'attrezzatura non incide sul consumo di

energia dell'apparecchio.

Installazione dell'apparecchio

Proteggere l'apparecchio dalla luce diretta del sole. A più basse temperature ambiente l'apparecchio Disporre l'apparecchio alla maggiore distanza possi-

bile da radiatori, piano di cottura e altre fonti di calore: Da cucine elettriche o a gas: 3 cm. Da stufe ad olio o a carbone: 30 cm.

Avvertenza: Quando questo non è possibile, inseri-

re un pannello isolante fra apparecchio e fonte di calore.

Scegliere un luogo di installazione con una temperatura ambiente di ca. 20 °C.

Utilizzare una profondità della nicchia di 56 cm.

Attenzione!

Pericolo di scottature!

Singole parti dell'apparecchio si riscaldano durante il funzionamento. Un contatto con queste parti può causare ustioni.

Non coprire o ostruire le aperture di ventilazione. Ventilare l'ambiente ogni giorno.

deve raffreddare con minore frequenza e consuma perciò meno energia elettrica.

L'aria circolante lungo la parete posteriore dell'apparecchio non si riscalda eccessivamente. L'apparecchio consuma meno energia elettrica se l'aria calda può defluire.

it Installazione e allacciamento

Uso dell'apparecchio

Aprire la porta dell'apparecchio solo brevemente. Si evita così un eccessivo riscaldamento dell'aria Trasportare gli alimenti acquistati in una borsa ter-

mica e metterli subito nell'apparecchio.

nell'apparecchio. L'apparecchio deve raffreddare con minore frequenza e consuma così meno energia elettrica.

Lasciare raffreddare gli alimenti e le bevande caldi prima di introdurli nell'apparecchio.

Per scongelare gli alimenti surgelati metterli nel frigorifero, per sfruttare il freddo accumulato dai surgelati.

Lasciare sempre un poco di spazio fra gli alimenti e la parete posteriore.

Conservare gli alimenti in confezioni ermetiche. Aspirare una volta all'anno il lato posteriore

dell'apparecchio. Non coprire o ostruire le aperture di ventilazione.

L'aria può così circolare e l'umidità resta costante. L'apparecchio deve raffreddare con minore frequenza e consuma così meno energia elettrica.

L'aria circolante lungo la parete posteriore dell'apparecchio non si riscalda eccessivamente. L'apparecchio consuma meno energia elettrica se l'aria calda può defluire.

Sbrinare regolarmente il congelatore. Uno strato di brina o ghiaccio nel congelatore ral-

lenta il passaggio del freddo agli alimenti congelati e aumenta il consumo di energia elettrica.

Chiudere correttamente la porta del congelatore. Il congelatore forma molto ghiaccio. Spreco di ener-

gia a causa di alto consumo di corrente elettrica.

--------

Prima del primo utilizzo

1. Togliere il materiale d'informazione

e rimuovere i nastri adesivi e il film protettivo.

2. Pulire l’apparecchio.

~ "Pulizia" a pagina 68

Conoscere l'apparecchio it

Allacciamento elettrico

Attenzione!

Non collegare l'apparecchio ad una presa a risparmio energetico elettronica.

Avvertenza: L'apparecchio può essere

collegato ad inverter gestiti dalla rete ed a inverter sinusoidali. Gli inverter gestiti dalla rete sono utilizzati in impianti fotovoltaici con collegamento diretto alla rete elettrica pubblica. In caso di soluzioni ad isola utilizzare inverter sinusoidali. Le soluzioni ad isola, ad es. sulle navi o in baite di montagna, non hanno un allacciamento diretto alla rete elettrica pubblica.

1. Per evitare danni al compressore,

dopo l'installazione dell'apparecchio attendere almeno 1 ora prima di collegarlo.

2. Collegare l'apparecchio tramite una

presa elettrica installata a norma. La presa elettrica deve soddisfare i dati seguenti: Presa con 220 V ... 240 V Linea di terra 50 Hz Fusibile 10 A ... 16 A Fuori dell'Europa: verificare se il tipo di corrente indicato dell'apparecchio coincide con i valori della propria rete elettrica. I dati dell'apparecchio sono indicati sulla targhetta porta-dati.

~ "Conoscere l'apparecchio" a pagina 61

3. Collegare l'apparecchio ad una

presa elettrica in prossimità dell'apparecchio. La presa deve essere liberamente accessibile anche dopo l'installazione dell'apparecchio.

* Conoscere

l'apparecchio

Conoscere l'apparecchio

Aprire l'ultima pagina con le figure. A seconda della dotazione sono possibili differenze fra apparecchio e figure.

Apparecchio

~ Figura !

# Congelatore + Frigorifero

(...@ Elementi di comando H Illuminazione P Cassetto per verdure X Targhetta identificativa ` Ripiano per bottiglie grandi

Elementi di comando

~ Figura "

( Pulsante %

0 Display temperatura frigorifero

8 Indicazione super

@ Pulsante °C

Accende o spegne l'apparecchio.

Indica in °C la temperatura regolata.

Si accende, quando la funzione «super» è attiva.

Regola la temperatura.

it Utilizzare l'apparecchio

Caratteristiche

Ripiano

~ Figura #

La posizione del ripiano è variabile:

■ estrarre il ripiano e rimuoverlo.

Contenitore

~ Figura $

Il cassetto può essere rimosso:

■ Estrarre il cassetto fino all’arresto,

sollevarlo avanti ed estrarlo.

Balconcino

~ Figura %

Il balconcino può essere rimosso:

■ Sollevare ed estrarre il balconcino.

1 Utilizzare

l'apparecchio

■ Il lato anteriore dell’apparecchio è in

parte leggermente riscaldato, questo impedisce la formazione di condensa nella zona della guarnizione della porta.

Spegnere e mettere fuori servizio l’apparecchio

Spegnimento dell’apparecchio

■ Premere il tasto %.

L’apparecchio non raffredda più.

Mettere fuori servizio l’apparecchio

Quando non si usa l’apparecchio per un lungo periodo:

1. Premere il tasto %.

L’apparecchio non raffredda più.

2. Estrarre la spina di alimentazione o

disinserire il dispositivo di sicurezza.

3. Pulire l’apparecchio.

4. Lasciare aperto l’apparecchio.

Impostazione della temperatura

Utilizzare l'apparecchio

Accensione dell’apparecchio

1. Premere il tasto %.

L’apparecchio inizia a raffreddare.

2. Regolare la temperatura desiderata.

~ "Impostazione della temperatura" a pagina 62

Istruzioni per il funzionamento

■ Alla prima accensione possono

trascorrere diverse ore prima che l’apparecchio raggiunga la temperatura selezionata. Non introdurre alimenti prima che sia stata raggiunta la temperatura scelta.

Temperatura consigliata

Frigorifero: +4 °C

Frigorifero

■ Premere ripetutamente il pulsante

°C finché il display non indica la temperatura desiderata.

Congelatore

La temperatura nel frigorifero influenza la temperatura nel congelatore. Cambiare la temperatura nel frigorifero per cambiare la temperatura nel congelatore. L'impostazione di temperature meno fredde per il frigorifero provoca temperature meno fredde nel congelatore.

Frigorifero it

Adesivo OK

(non in tutti i modelli) Con l'adesivo OK si può controllare se

la temperatura nel frigorifero ha raggiungo +4 °C o meno.

Se l'adesivo non indica OK, ridurre progressivamente la temperatura.

Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che sia raggiunta la temperatura regolata.

Corretta regolazione

Funzione «super»

Quando la funzione «super» è attiva, nel frigorifero e nel congelatore la temperatura si abbassa.

Attivare la funzione «super» ad es.:

■ per congelare rapidamente

e completamente gli alimenti

■ 4 ... 6 ore prima di introdurre una

quantità di generi alimentari di 2 kg o superiore

■ per utilizzare la massima capacità di

congelamento

Avvertenza: Con la funzione «super»

attivata, il rumore dell'apparecchio potrebbe aumentare.

Dopo ca. 1 ^ giorno l'apparecchio commuta a funzionamento normale.

Attivare/disattivare la funzione «super»:

■ Premere il pulsante °C.

Quando la funzione «super» è attiva si accende l'indicatore super.

U Frigorifero

Frigorifero

Il frigorifero è adatto alla conservazione di carne, insaccati di carne, pesce, latticini, uova, alimenti pronti e prodotti da forno.

La temperatura può essere regolata da +2 °C ... +8 °C.

Mediante conservazione in frigorifero anche alimenti altamente deperibili possono essere conservati a breve o medio termine. Quanto più bassa è la temperatura selezionata, tanto più lentamente si sviluppa il deterioramento enzimatico, chimico o causato da microrganismi. Una temperatura di +4 °C o inferiore garantisce la conservazione della freschezza ottimale e la sicurezza degli alimenti conservati.

Tenere presente nella conservazione

■ Conservare alimenti freschi e integri.

Così la qualità e la freschezza si conservano più a lungo.

■ Per prodotti pronti e alimenti

confezionati non superare la data minima di conservazione o la data di consumo indicata dal produttore.

■ Sistemare gli alimenti ben

confezionati o coperti, per conservare aroma, colore e freschezza. Si evitano così trasmissioni di gusto e alterazione di colore delle parti in materiale sintetico.

■ Lasciare raffreddare alimenti

e bevande caldi e solo dopo introdurli nel frigorifero.

it Congelatore

Considerare le zone fredde nel frigorifero

La circolazione dell’aria nel frigorifero, genera delle zone con temperature differenti.

La zona più fredda

La zona più fredda si trova fra la freccia impressa lateralmente e il sottostante ripiano.

~ Figura &

Avvertenza: Conservare nella zona più

fredda gli alimenti delicati (per es. pesce, salsiccia e carne).

Zona più calda

La zona meno fredda è nella parte più alta della porta.

Avvertenza: Conservare nelle zone

meno fredde ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile.

Cassetto per verdure

~ Figura !/P Il cassetto per verdure è il luogo di

conservazione ottimale per frutta e verdura fresca. La verdura in foglia si conserva meglio in presenza di un alto tasso di umidità dell’aria. Ortaggi e frutta dovrebbero essere conservati ad un’umidità più bassa.

Avvertenze

■ Per la conservazione ottimale della

qualità e dell'aroma di frutta (ad es. ananas, banane, papaia ed agrumi) e ortaggi (ad es. melanzane, cetrioli, zucchine, peperoni, pomodori e patate) che temono il freddo, conservarli fuori dal frigorifero a temperature di circa + 8 °C

- +12 °C.

■ A seconda della quantità e del

prodotto conservato, nel cassetto per verdura può formarsi condensa. Rimuovere la condensa con un panno asciutto.

W Congelatore

Congelatore

Il congelatore è adatto per:

■ conservare surgelati

■ produrre cubetti di ghiaccio

■ congelare alimenti

La temperatura del congelatore dipende dalla temperatura del frigorifero.

Con la conservazione nel congelatore gli alimenti deteriorabili possono essere conservati a lungo senza apprezzabili perdite di qualità, poiché le basse temperature rallentano notevolmente o addirittura arrestano il deterioramento. L'aspetto, l'aroma e tutte le preziose sostanze si conservano in massima parte integre.

Il tempo necessario per il congelamento completo di alimenti freschi dipende dai fattori seguenti:

■ temperatura regolata

■ genere di alimento

■ riempimento del congelatore

■ quantità e tipo di conservazione

Porta del congelatore

~ Figura '

Fare attenzione ai seguenti punti:

■ La posizione della maniglia indica se

il congelatore è chiuso correttamente.

■ La porta del congelatore scatta in

modo udibile durante la chiusura.

■ Se la porta del congelatore è aperta

gli alimenti surgelati si scongelano. Il congelatore forma molto ghiaccio.

Congelatore it

Massima capacità di congelamento

La massima capacità di congelamento indica la quantità di alimenti che può essere completamente congelata in 24 ore.

Sulla targhetta porta-dati sono riportati i dati della max. capacità di congelamento.

~ "Conoscere l'apparecchio" a pagina 61

Condizioni per la max. capacità di congelamento

1. Prima di introdurre prodotti freschi:

accendere la funzione «super».

2. Congelare gli alimenti freschi

possibilmente vicino alle pareti laterali.

Acquisto di alimenti surgelati

■ Prestare attenzione all'integrità delle

confezioni.

■ Non superare la data di scadenza

minima.

■ La temperatura

nell’espositore-congelatore di vendita deve essere –18 °C o inferiore.

■ Trasportare gli alimenti surgelati

possibilmente in una borsa termica e conservarli poi al più presto nel congelatore.

Tenere presente nella sistemazione

■ disporre gli alimenti distesi in piano

nel congelatore.

■ Non mettere gli alimenti da surgelare

a contatto con gli alimenti surgelati. Se necessario, spostare gli alimenti surgelati nel congelatore.

Congelamento di alimenti freschi

Congelare soltanto alimenti freschi e integri.

Gli alimenti che si consumano cotti, arrostiti o cotti in forno sono più adatti per il congelamento rispetto agli alimenti che si consumano crudi.

Prima del congelamento, a seconda dell'alimento, eseguire i processi di preparazione per conservare al meglio il valore nutritivo, l'aroma e il colore:

■ Verdura: lavare, sminuzzare,

sbollentare.

■ Frutta: lavare, snocciolare ed

eventualmente sbucciare, aggiungere eventualmente zucchero o soluzione di acido ascorbico.

Indicazioni a proposito sono disponibili in ricettari o riviste di cucina.

Sono idonei per il congelamento

■ Prodotti da forno

■ Pesce e frutti di mare

■ Carne

■ Selvaggina e pollame

■ Verdura, frutta ed erbe aromatiche

■ Uova senza buccia

■ Latticini, ad es. formaggio, burro

e quark

■ Alimenti pronti e residui di pietanze,

ad es. minestre, piatti unici, carne cotta, pesce cotto, alimenti di patate, sformati e dolci

Non sono idonei per il congelamento

■ I tipi di ortaggi, che solitamente

si consumano crudi, ad es. insalata in foglia o ravanelli

■ Uova non sbucciate o uova sode

■ Uva

■ Mele, pere e pesche intere

■ Yogurt, latte cagliato, panna acida,

crème fraiche e maionese

it Congelatore

Confezionamento di alimenti surgelati

Il giusto tipo di imballaggio e scelta del materiale influenzano in modo determinante la conservazione della qualità del prodotto ed evitano lo sviluppo di ustione da freddo.

1. Introdurre l’alimento nella

confezione.

2. Fare uscire l’aria.

3. Chiudere le confezioni a tenuta

d'aria, per evitare che gli alimenti perdano il gusto o possano essiccarsi.

4. Scrivere sulla confezione

il contenuto e la data di congelamento.

Imballaggio idoneo:

■ Film di plastica

■ Film tubolare in polietilene (PE)

■ Film di alluminio

■ Contenitori freezer

Chiusure adatte:

■ Anelli di gomma

■ Clip di plastica

■ Nastri adesivi resistenti al freddo

Confezioni non adatte:

■ Carta da imballaggio

■ Carta pergamena

■ Cellofan

■ Sacchetti per rifiuti e borse della

spesa usate

Scongelamento di alimenti congelati

Per conservare al meglio la qualità del prodotto, il metodo di scongelamento va adeguato all'alimento e all'uso previsto.

Metodi di scongelamento:

■ nel frigorifero (particolarmente

adatto per alimenti di origine animale, come pesce, carne, formaggio, quark)

■ a temperatura ambiente (pane)

■ microonde (alimenti per il consumo

immediato o la preparazione immediata)

■ forno/fornello (alimenti per il

consumo immediato o la preparazione immediata)

Attenzione!

Non ricongelare gli alimenti parzialmente o completamente decongelati. Ricongelare solo dopo aver trasformato il prodotto in alimento pronto (cotto o arrosto). Considerare una durata di conservazione inferiore del prodotto surgelato.

Durata di conservazione dei prodotti surgelati a –18 °C

Pesce, salsiccia, pietanze pronte, prodotti da forno:

fino a 6 mesi Carne, pollame: fino a 8 mesi Frutta, verdura: fino a 12 mesi

Sbrinamento it

= Sbrinamento

Sbrinamento

Frigorifero

Durante il funzionamento del refrigeratore, sulla parete posteriore si formano gocce di condensa o brina. Questo dipende dal funzionamento. Non è necessario asciugare le gocce di condensa o la brina. La parete posteriore si sbrina automaticamente. L’acqua di sbrinamento scorre nel relativo convogliatore.

~ Figura ( Dal convogliatore di scolo dell'acqua di

sbrinamento l'acqua di scorre nella vaschetta di evaporazione e qui evapora.

Avvertenza: Per fare defluire l'acqua di

sbrinamento ed evitare la formazione di odori, mantenere puliti il convogliatore di scolo dell'acqua di sbrinamento e il foro di scarico.

Congelatore

Per evitare che gli alimenti si scongelino, il congelatore non esegue lo sbrinamento automaticamente. Uno strato di brina nel congelatore rallenta il passaggio del freddo agli alimenti congelati e aumenta il consumo di energia elettrica.

Procedere come segue:

1. Attivare la funzione «super»

ca. 4 ore prima dello sbrinamento. Gli alimenti raggiungono così temperature molto basse e possono essere conservati a temperatura ambiente più a lungo.

2. Togliere gli alimenti congelati e

collocarli in un luogo fresco.

3. Spegnere l’apparecchio.

4. Estrarre la spina di alimentazione o

disinserire il dispositivo di sicurezza.

5. Per accelerare lo sbrinamento,

mettere nel congelatore una pentola con acqua bollente su un sottopentola.

6. Rimuovere l'acqua prodotta dallo

scongelamento con un panno o una spugna.

7. Asciugare il congelatore.

8. Accendere l’apparecchio.

9. Introdurre gli alimenti congelati.

■ Rimuovere regolarmente lo strato di

brina.

Attenzione! Non danneggiare i tubi del circuito di raffreddamento.

In caso di fuoriuscita, il refrigerante può provocare lesioni agli occhi o incendiarsi.

■ Non raschiare lo strato di brina

oppure il ghiaccio con un coltello o con un oggetto acuminato.

it Pulizia

D Pulizia

Pulizia

Attenzione! Evitare danni all'apparecchio e alle sue dotazioni.

■ Per la pulizia non utilizzare prodotti

abrasivi, prodotti a base di cloro, solventi o acidi.

■ Non usare spugne abrasive o

spugne che graffiano. Sulle superfici metalliche può formarsi corrosione.

■ Non lavare i ripiani ed i contenitori

nella lavastoviglie. Questi elementi si possono deformare.

Procedere come segue:

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione o

disinserire il dispositivo di sicurezza.

3. Estrarre gli alimenti e conservarli in

un luogo fresco. Se disponibile: mettere sugli alimenti l'accumulatore di freddo.

4. Se presente: attendere che lo strato

di brina nel frigorifero si sia sciolto.

5. Pulire l’apparecchio con un panno

morbido e acqua tiepida leggermente saponata.

Attenzione!

L'acqua di lavaggio non deve penetrare nell'illuminazione o, attraverso il foro di scarico, nella zona di evaporazione.

6. Strofinare la guarnizione della porta

con acqua pura e asciugarla accuratamente.

7. Collegare di nuovo l'apparecchio,

accenderlo e introdurre gli alimenti.

Pulire gli elementi in dotazione all’apparecchio

Convogliatore di drenaggio dell’acqua di sbrinamento

~ Figura ( Per il libero deflusso dell’acqua di

sbrinamento, pulire regolarmente il convogliatore di drenaggio dell’acqua di sbrinamento ed il foro di scarico utilizzando bastoncini cotonati o simili.

l Odori

Odori

Nel caso si avvertano odori sgradevoli:

1. Spegnere l’apparecchio con

il pulsante Acceso/Spento %.

2. Estrarre tutti gli alimenti

dall’apparecchio.

3. Pulire il vano interno.~ "Pulizia"

a pagina 68

4. Pulire tutte le confezioni.

5. Per impedire la formazione di odori,

sigillare ermeticamente gli alimenti che emanano forte odore.

6. Accendere di nuovo l'apparecchio.

7. Inserire gli alimenti.

8. Dopo 24 ore controllare se si è di

nuovo sviluppato odore.

9 Illuminazione

Illuminazione

L’apparecchio è dotato di un’illuminazione a LED esente da manutenzione.

Solo il servizio assistenza clienti o tecnici specializzati sono autorizzati a riparare l'illuminazione.

Per la pulizia estrarre dall'apparecchio le parti variabili.

~ "Caratteristiche" a pagina 62

Rumori it

> Rumori

Evitare i rumori

Appoggio non livellato

Rumori

Rumori normali

Ronzio: un motore è in funzione, ad es.

gruppo frigorifero, ventola. Ribollire, fruscìo o gorgoglìo:

refrigerante che scorre attraverso i tubi. Clicchettio: Inserimento

o disinserimento del motore, di interruttori o elettrovalvole.

dell'apparecchio: Livellare l'apparecchio con una livella a bolla d'aria. Se necessario inserire sotto spessori.

Contenitore, ripiani o balconcini vibrano o sono bloccati: controllare le

parti di attrezzatura estraibili ed eventualmente reinserirle.

Bottiglie o contenitori si toccano: distanziare le bottiglie o i contenitori.

3 Guasti, Che fare se?

Guasti, Che fare se?

Prima di rivolgersi al servizio assistenza clienti, verificare sulla base di questa tabella se si riesce ad eliminare da soli le anomalie di funzionamento.

La temperatura si discosta notevolmente dalle impostazioni iniziali.

Spegnere l'apparecchio per 5 minuti.

~ "Spegnere e mettere fuori servizio l’apparecchio" a pagina 62

Se la temperatura è troppo elevata, controllare di nuovo la temperatura dopo circa due ore. Se la temperatura è troppo bassa, controllare di nuovo la temperatura il giorno seguente.

Tutte le spie spente.

La spina d’alimentazione non è inserita corretta-

Collegare la spina di alimentazione.

mente. È intervenuto il dispositivo di sicurezza. Controllare il dispositivo elettrico di sicurezza. Manca l'energia elettrica. Controllare se vi è energia elettrica.

L'apparecchio non raffredda, l'indicatore e l'illuminazione sono accesi.

Modalità di esposizione attivata. Avviare l'autotest dell'apparecchio.~ "Servizio di

assistenza clienti" a pagina 70

Alla fine del programma l’apparecchio passa in modalità funzionamento automatico.

--------

it Servizio di assistenza clienti

4 Servizio di assistenza

clienti

Servizio di assistenza clienti

Contattate il nostro servizio assistenza clienti, nel caso in cui non è possibile risolvere eventuali anomalie di funzionamento. Troviamo sempre una soluzione idonea, anche per evitare una inutile uscita del tecnico.

L’elenco dei centri di assistenza più vicini sono indicati o fornibili dal servizio assistenza clienti.

Alla chiamata indicare la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD), che si trovano sulla targhetta porta-dati.

~ "Conoscere l'apparecchio" a pagina 61

Fidatevi della competenza del costruttore. La competenza del

produttore e dei tecnici dei centri di assistenza autorizzati, garantiscono la qualità delle riparazioni, con l’impiego di parti di ricambio originali.

Autotest dell’apparecchio

L'apparecchio dispone di un programma di autotest che indica i guasti, che il servizio assistenza clienti può riparare.

■ Se alla fine dell'autotest viene

nuovamente visualizzata la temperatura impostata: l'apparecchio funziona regolarmente.

■ Se l'indicazione lampeggia

per super 10 secondi: informare il servizio assistenza clienti.

Alla fine del programma l'apparecchio passa al funzionamento normale.

Ordine di riparazione e consulenza in caso di guasti

I dati di contatto di tutti i paesi sono reperibili nell'elenco dei centri di assistenza clienti allegato.

I 800-829120 Linea verde CH 0848 840 040

--------

Garanzia

Per avere maggiori dettagli sulla durata della garanzia e sulle condizioni di garanzia nel proprio paese rivolgersi al proprio servizio assistenza clienti, al proprio rivenditore specializzato o consultare il nostro sito Internet.

1. Spegnere l’apparecchio ed

attendere 5 minuti.

2. Accendere l’apparecchio.

3. Entro 10 secondi dall'accensione

tenere premuto il tasto °C per 3 - 5 secondi, finché non l'indicatore della temperatura del frigorifero non segnala 2 °C. L'autotest si avvia quando le indicazioni di temperatura si accendono entrambe.

nl Inhoud

nl Gebruiksaanwijzing

( Veiligheidsvoorschriften . . . . . . 72

Over deze gebruiksaanwijzing . . . . . 72

Kans op explosie . . . . . . . . . . . . . . . 72

Risico van een elektrische schok . . . 72

Verbrandingsgevaar door kou . . . . . 72

Risico op letsel . . . . . . . . . . . . . . . . . 73

Gevaren door of van het

koelmiddel . . . . . . . . . . . . . . . . . . . . 73

Vermijden van risico's voor kinderen

en kwetsbare personen . . . . . . . . . . 73

Materiële schade . . . . . . . . . . . . . . . 74

Gewicht. . . . . . . . . . . . . . . . . . . . . . . 74

8 Correct gebruik van het

apparaat . . . . . . . . . . . . . . . . . . . 74

7 Milieubescherming . . . . . . . . . . 74

Verpakking . . . . . . . . . . . . . . . . . . . . 74

Oude apparaten . . . . . . . . . . . . . . . . 74

5 Installeren en aansluiten. . . . . . 75

Inhoud van de verpakking . . . . . . . . 75

Technische gegevens. . . . . . . . . . . . 75

Apparaat installeren . . . . . . . . . . . . . 75

Nisdiepte . . . . . . . . . . . . . . . . . . . . . 76

Energie besparen . . . . . . . . . . . . . . . 76

Voor het eerste gebruik . . . . . . . . . . 77

Elektrische aansluiting . . . . . . . . . . . 77

U Koelvak. . . . . . . . . . . . . . . . . . . . 80

In acht nemen bij het bewaren . . . . . 80

Let op de koudezones in het

koelvak . . . . . . . . . . . . . . . . . . . . . . . 80

Groentelade. . . . . . . . . . . . . . . . . . . . 80

W Vriesvak . . . . . . . . . . . . . . . . . . . 81

Deur van het vriesvak . . . . . . . . . . . . 81

Maximale invriescapaciteit. . . . . . . . . 81

Inkopen van diepvriesproducten . . . . 81

Attentie bij het inruimen. . . . . . . . . . . 81

Verse levensmiddelen invriezen . . . . 82

Ontdooien van diepvrieswaren . . . . . 83

= Ontdooien . . . . . . . . . . . . . . . . . 83

Koelvak . . . . . . . . . . . . . . . . . . . . . . .83

Vriesvak. . . . . . . . . . . . . . . . . . . . . . . 83

D Schoonmaken . . . . . . . . . . . . . . 84

Schoonmaken van het interieur. . . . . 84

l Luchtjes . . . . . . . . . . . . . . . . . . . 84

9 Verlichting . . . . . . . . . . . . . . . . . 84

> Geluiden. . . . . . . . . . . . . . . . . . . 85

Normale geluiden . . . . . . . . . . . . . . . 85

Voorkomen van geluiden. . . . . . . . . . 85

* Het apparaat leren kennen . . . . 78

Apparaat. . . . . . . . . . . . . . . . . . . . . . 78

Bedieningselementen . . . . . . . . . . . . 78

Uitrusting . . . . . . . . . . . . . . . . . . . . . 78

1 Apparaat bedienen . . . . . . . . . . 78

Apparaat inschakelen . . . . . . . . . . . . 78

Apparaat uitschakelen en buiten

werking stellen . . . . . . . . . . . . . . . . . 79

Temperatuur instellen . . . . . . . . . . . . 79

Super-functie. . . . . . . . . . . . . . . . . . . 79

3 Storingen, wat te doen? . . . . . . 85

4 Servicedienst. . . . . . . . . . . . . . . 86

Zelftest apparaat . . . . . . . . . . . . . . . . 86

Verzoek om reparatie en advies

bij storingen. . . . . . . . . . . . . . . . . . . . 86

Garantie. . . . . . . . . . . . . . . . . . . . . . . 86

nl Veiligheidsvoorschriften

(

Veiligheidsvoorschriften

Dit apparaat voldoet aan de geldende veiligheidsbepalingen voor elektrische apparatuur en het is radio-ontstoord.

Het koelcircuit is op dichtheid gecontroleerd.

Over deze gebruiksaanwijzing

■ Lees de gebruiksaanwijzing

en de montagehandleiding en neem deze in acht. U vindt daarin belangrijke informatie over plaatsing, gebruik en onderhoud van het apparaat.

■ De fabrikant is niet

aansprakelijk wanneer u de aanwijzingen en waarschuwingen in de gebruiksaanwijzing en de montagehandleiding negeert.

■ Bewaar alle documenten

voor later gebruik en voor eventuele volgende eigenaars.

■ Dranken met een hoog

alcoholpercentage altijd goed afgesloten en staand bewaren.

Risico van een elektrische schok

Onvakkundige installatie en reparaties kunnen groot gevaar opleveren voor de gebruiker van het apparaat.

■ Bij een beschadigd

aansluitsnoer: Apparaat direct losmaken van het stroomnet.

■ Het apparaat uitsluitend laten

repareren door de fabrikant, de klantenservice of een andere gekwalificeerde persoon.

■ Alleen originele onderdelen

van de fabrikant gebruiken. De fabrikant garandeert dat deze onderdelen voldoen aan de veiligheidseisen.

■ Een verlengsnoer voor de

aansluitkabel mag uitsluitend via de klantenservice worden aangeschaft.

Kans op explosie

■ Gebruik nooit elektrische

apparaten in het apparaat (bijv. verwarmingsapparaten of elektrische ijsbereiders).

■ Geen producten met

brandbare drijfgassen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan.

Verbrandingsgevaar door kou

■ Diepvrieswaren nadat u ze

uit het vriesvak hebt gehaald, nooit onmiddellijk in de mond nemen.

■ Voorkom dat de huid

langdurig in contact komt met diepvrieswaren, ijs en de buizen in het vriesvak.

Veiligheidsvoorschriften nl

Risico op letsel

Flessen of blikjes met koolzuurhoudende drank kunnen barsten. Geen flessen of blikjes met koolzuurhoudende drank in het vriesvak bewaren.

Gevaren door of van het koelmiddel

De leidingen van het koelcircuit bevatten een kleine hoeveelheid van het milieuvriendelijke, maar brandbare koelmiddel R600a. Dit is niet schadelijk voor de ozonlaag en verhoogt het broeikaseffect niet. Vrijkomend koelmiddel kan echter oogletsel veroorzaken of vlam vatten.

■ Leidingen niet beschadigen.

Bij beschadiging van de leidingen:

■ Vuur en ontstekingsbronnen

uit de buurt van het apparaat houden.

■ De ruimte ventileren.

■ Het apparaat uitschakelen en

de stekker uit het stopcontact trekken.

■ Contact opnemen met de

servicedienst.

Vermijden van risico's voor kinderen en kwetsbare personen

■ personen met lichamelijke,

geestelijke of zintuiglijke beperkingen;

■ personen die onvoldoende

kennis hebben over de veilige bediening van het apparaat.

Maatregelen:

■ Zorg dat kinderen en

kwetsbare personen begrijpen wat de gevaren zijn.

■ Een voor de veiligheid

verantwoordelijke persoon moet toezicht houden op kinderen en kwetsbare personen bij het apparaat of hen instrueren.

■ Alleen kinderen vanaf 8 jaar

het apparaat laten gebruiken.

■ Bij reiniging en onderhoud

toezicht houden op kinderen.

■ Laat kinderen nooit met het

apparaat spelen.

Kans op stikken

■ Bij een apparaat met

deurslot: Sleutel buiten bereik van kinderen opbergen.

■ Verpakkingsmateriaal en

onderdelen van het apparaat zijn geen speelgoed voor kinderen.

Er bestaat gevaar voor:

■ kinderen;

nl Bestemming van het apparaat

Materiële schade

Om materiële schade te voorkomen:

■ Niet op de sokkel,

uitschuifdelen of deuren staan of leunen.

■ Kunststof onderdelen en

deurafdichtingen olie- en vetvrij houden.

■ Aan de stekker trekken –

niet aan de aansluitkabel.

Gewicht

Houd er bij plaatsing en transport van het apparaat rekening mee dat het apparaat erg zwaar kan zijn.

~ "De juiste opstelplaats" op pagina 75

8 Correct gebruik van

het apparaat

Bestemming van het apparaat

Gebruik dit apparaat

■ uitsluitend voor het koelen en

invriezen van levensmiddelen en voor ijsbereiding.

■ uitsluitend voor privégebruik en

huishoudelijk gebruik.

■ uitsluitend volgens deze

gebruiksaanwijzing.

7 Milieubescherming

Milieubescherming

Verpakking

Alle materialen zijn onschadelijk voor het milieu en kunnen hergebruikt worden.

■ Zorg dat de verpakking

milieuvriendelijk wordt afgevoerd.

■ Informatie over het afvoeren van

afval en het oude apparaat kunt u opvragen bij uw speciaalzaak of bij de gemeente.

Oude apparaten

Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen worden teruggewonnen.

:Waarschuwing

Kinderen kunnen zichzelf in het apparaat opsluiten en stikken.!

■ Legplateaus en lades niet uit het

apparaat nemen, om te voorkomen dat kinderen in het apparaat kruipen.

■ Kinderen uit de buurt van een

afgedankt apparaat houden.

Attentie! Er kan koelmiddel en schadelijk gas vrijkomen.

Buizen van de koelmiddelkringloop en isolatie niet beschadigen.

1. Stekker uit het stopcontact halen.

2. Aansluitsnoer doorknippen.

3. Apparaat op deskundige wijze laten

afvoeren.

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau.

Installeren en aansluiten nl



Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU

betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

5 Installeren en

aansluiten

Installeren en aansluiten

Inhoud van de verpakking

Controleer na het uitpakken alle onderdelen op eventuele transportschade.

Voor klachten kunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij onze servicedienst.

~ "Servicedienst" op pagina 86

De levering bestaat uit de volgende onderdelen:

■ Inbouwapparaat

■ Uitrusting (modelafhankelijk)

■ Zakje met montagemateriaal

■ Gebruiksaanwijzing

■ Installatievoorschrift

■ Klantenserviceboekje

■ Garantiebijlage

■ Informatie over energieverbruik en

geluiden

Technische gegevens

Koelmiddel, netto inhoud van het apparaat en andere technische gegevens vindt u op het typeplaatje.

~ "Het apparaat leren kennen" op pagina 78

Apparaat installeren

De juiste opstelplaats

Hoe meer koelmiddel het apparaat bevat, des te groter moet de ruimte zijn waarin het apparaat wordt opgesteld. In een te kleine ruimte kan bij een lek een ontvlambaar mengsel van gas en lucht ontstaan.

Per 8 g koelmiddel moet het vertrek minstens 1 m³ groot zijn. De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat.

~ "Het apparaat leren kennen" op pagina 78

Het gewicht van het apparaat kan afhankelijk van het model tot 65 kg bedragen.

Toegestane omgevingstemperatuur

De toegestane binnentemperatuur is afhankelijk van de klimaatklasse van het apparaat.

Informatie over de klimaatklasse vindt u op het typeplaatje.

~ "Het apparaat leren kennen" op pagina 78

Klimaatklasse Toegestane omgevings-

temperatuur

SN +10 °C ... 32 °C N +16 °C ... 32 °C ST +16 °C ... 38 °C T +16 °C ... 43 °C

Het apparaat is volledig functioneel binnen de toegestane binnentemperatuur.

Wanneer een apparaat uit klimaatklasse SN wordt gebruikt bij een lagere binnentemperatuur, kunnen beschadigingen aan het apparaat worden uitgesloten tot een binnentemperatuur van +5 °C.

nl Installeren en aansluiten

Nisdiepte

Voor het apparaat wordt een nisdiepte van 56 cm aanbevolen. Bij een kleinere nisdiepte – minstens 55 cm – wordt het energieverbruik iets hoger.

Energie besparen

Wanneer u de volgende aanwijzingen opvolgt, verbruikt uw apparaat minder stroom.

Aanwijzing: De plaatsing van de uitrustingsonderdelen heeft geen invloed op het

energieverbruik van het apparaat.

Apparaat installeren

Apparaat niet blootstellen aan direct zonlicht. Bij een lage omgevingstemperatuur hoeft het appaHet apparaat zo ver mogelijk van radiatoren, fornuis

en andere warmtebronnen plaatsen: Naast elektrische of gasfornuizen: 3 cm. Naast een cv-installatie: 30 cm.

Aanwijzing: Als dat niet mogelijk is een isolatie-

plaat aanbrengen tussen het apparaat en de warmtebron.

Een opstelplaats met een binnentemperatuur van ca. 20 °C kiezen.

Een nisdiepte van 56 cm aanhouden.

Attentie!

Gevaar voor verbranding!

Sommige onderdelen van het apparaat worden tijdens het gebruik heet. Aanraking van deze onderdelen kan brandwonden veroorzaken.

Ventilatieopeningen niet afdekken of versperren. De ruimte dagelijks luchten.

raat minder vaak te koelen en verbruikt daardoor minder stroom.

De lucht bij de achterwand van het apparaat wordt niet zo warm. Het apparaat verbruikt minder stroom wanneer de warme lucht kan wegtrekken.

Gebruik van het apparaat

Deur van het apparaat slechts kort openen. De lucht in het apparaat wordt niet veel warmer. Het Gekochte levensmiddelen in een koeltas transporte-

ren en snel in het apparaat leggen. Warme levensmiddelen en dranken eerst laten

afkoelen en daarna in het apparaat leggen. Diepvrieswaren ter ontdooiing in het koelvak leggen,

om de koude van de diepvrieswaren te benutten.

apparaat hoeft minder vaak te koelen en verbruikt daardoor minder stroom.

Installeren en aansluiten nl

Gebruik van het apparaat

Altijd wat ruimte openlaten tussen de levensmiddelen en de achterwand.

Levensmiddelen luchtdicht verpakken. Achterkant van het apparaat eenmaal per jaar

schoon zuigen. Ventilatieopeningen niet afdekken of versperren.

De lucht kan circuleren en de luchtvochtigheid blijft constant. Het apparaat hoeft minder vaak te koelen en verbruikt daardoor minder stroom.

De lucht bij de achterwand van het apparaat wordt niet zo warm. Het apparaat verbruikt minder stroom wanneer de warme lucht kan wegtrekken.

Vriesvak regelmatig ontdooien. Een laag rijp of ijs in het vriesvak vermindert de

afgifte van koude aan de diepvrieswaren en verhoogt het energieverbruik.

Deur van het vriesvak zorgvuldig sluiten. Er treedt sterke ijsvorming in het vriesvak op. Het

apparaat moet vaker koelen en verbruikt meer stroom.

--------

Voor het eerste gebruik

1. Infomateriaal eruit nemen en zowel

plakband als beschermfolie verwijderen.

2. Apparaat schoonmaken.

~ "Schoonmaken" op pagina 84

Elektrische aansluiting

Attentie!

Het apparaat niet aansluiten op een elektronische electronische energiebesparende stekker.

Aanwijzing: U kunt het apparaat

aansluiten op netvoedingsinverters en sinusinverters. Netvoedingsinverters worden gebruikt bij fotovoltaïsche installaties met rechtstreekse aansluiting op het openbare elektriciteitsnet. Bij losstaande systemen dient u sinusinverters gebruiken. Losstaande systemen, bijv. op schepen of in

1. Na plaatsing van het apparaat

minstens 1 uur wachten met aansluiten, om beschadiging van de compressor te voorkomen.

2. Het apparaat aansluiten op een

volgens de voorschriften geïnstalleerd stopcontact. Het stopcontact moet voldoen aan de volgende voorwaarden: Stopcontact met 220 V ... 240 V Aardleiding 50 Hz Zekering 10A ... 16 A Buiten Europa: controleren of de vermelde stroomsoort van het apparaat overeenkomt met de waarden van uw elektriciteitsnet. De gegevens van het apparaat staan op het typeplaatje.

~ "Het apparaat leren kennen" op pagina 78

3. Het apparaat aansluiten op een

stopcontact in de buurt van het apparaat. Het stopcontact moet vrij toegankelijk zijn na de plaatsing van het apparaat.

berghutten, hebben geen rechtstreekse aansluiting op het openbare elektriciteitsnet.

nl Het apparaat leren kennen

* Het apparaat leren

kennen

Het apparaat leren kennen

Klap het laatste blad met afbeeldingen open. Afhankelijk van de uitrusting kunnen er verschillen zijn tussen uw apparaat en de afbeeldingen.

Apparaat

~ Afb. !

# Vriesvak + Koelvak

(...@ Bedieningselementen H Verlichting P Groentelade X Typeplaatje ` Vak voor grote flessen

Bedieningselementen

~ Afb. "

( Toets %

0 Indicatie temperatuur koelvak

8 Indicatie super

@ Toets °C

Schakelt het apparaat in of uit.

Toont de ingestelde temperatuur in °C.

Brandt wanneer de super-functie ingeschakeld is.

Stelt de temperatuur in.

Uitrusting

Legplateau

~ Afb. #

U kunt het legplateau variëren:

■ Legplateau eruit trekken en

verwijderen.

Reservoir

~ Afb. $

U kunt de lade verwijderen:

■ Reservoir tot aan de aanslag

uittrekken, vooraan optillen en verwijderen.

Voorraadvakken

~ Afb. %

U kunt het flessenrek verwijderen:

■ Flessenrek optillen en verwijderen.

1 Apparaat bedienen

Apparaat bedienen

Apparaat inschakelen

1. Toets % indrukken.

Het apparaat begint te koelen.

2. De gewenste temperatuur instellen.

~ "Temperatuur instellen" op pagina 79

Opmerkingen bij/voor het gebruik

■ Na het inschakelen kan het een

aantal uren duren voordat de ingestelde temperatuur is bereikt. Geen levensmiddelen inruimen voordat de ingestelde temperatuur is bereikt.

■ De voorzijde van het apparaat achter

de deur wordt gedeeltelijk licht verwarmd waardoor de vorming van condenswater in de buurt van de deurafdichting wordt voorkomen.

Apparaat bedienen nl

Apparaat uitschakelen en buiten werking stellen

Apparaat uitschakelen

■ Toets % indrukken.

Het apparaat koelt niet meer.

Apparaat buiten werking stellen

Als u het apparaat langere tijd niet gebruikt:

1. Toets % indrukken.

Het apparaat koelt niet meer.

2. De stekker uit het stopcontact

trekken of de zekering uitschakelen.

3. Apparaat schoonmaken.

4. Apparat open laten.

Temperatuur instellen

Aanbevolen temperatuur

Koelvak: +4 °C

Koelvak

■ Toets °C meermaals indrukken tot

de gewenste temperatuur verschijnt op de display.

Vriesvak

De temperatuur in de koelruimte beïnvloedt de temperatuur in het vriesvak. Verander de temperatuur in de koelruimte om de temperatuur in het vriesvak te veranderen. Hoger ingestelde koelruimtetemperaturen zorgen voor hogere vriesvaktemperaturen.

Als de sticker niet OK aangeeft, moet de temperatuur stapsgewijs worden verlaagd.

Na ingebruikneming van het apparaat kan het 12 uur duren voordat de ingestelde temperatuur is bereikt.

Correcte instelling

Super-functie

Als de super-functie ingeschakeld is, wordt het kouder in de koelruimte en het vriesvak.

Super-functie inschakelen bijv.:

■ om levensmiddelen snel tot in de

kern in te vriezen:

■ 4 ... 6 uur vóór opslag van een

levensmiddelhoeveelheid vanaf 2 kg

■ om het max. vriesvermogen te

benutten

Aanwijzing: Als de super-functie

ingeschakeld is, wordt het apparaat iets luider.

Na ca. 1 ^ dag schakelt het apparaat over op het normale werking.

Super-functie in-/uitschakelen:

■ Toets °C indrukken.

Als de super-functie ingeschakeld is, is de indicatie super verlicht.

Sticker OK

(niet bij alle modellen) Met de sticker OK kunt u controleren of

de temperatuur in het koelvak +4 °C of kouder wordt.

nl Koelvak

U Koelvak

Koelvak

Het koelvak is geschikt voor het bewaren van vlees, worst, vis, melkproducten, eieren, bereide gerechten en bakproducten.

De temperatuur is instelbaar van +2 °C ... +8 °C.

Door de koelopslag kunt u ook zeer bederfelijke levensmiddelen op korte of middellange termijn bewaren. Hoe lager de temperatuur, hoe langzamer de gistingsprocessen, de chemische processen en het bederf door micro-organismen verloopt. Een temperatuur van +4 °C of lager waarborgt een optimale versheid en veiligheid van de levensmiddelen.

In acht nemen bij het bewaren

■ Verse, onbeschadigde

levensmiddelen inruimen. Zo blijft de kwaliteit en de versheid langer bewaard.

■ Bij kant-en-klaarproducten en

gebottelde producten de door de fabrikant vermelde houdbaarheidsdatum of gebruiksdatum niet overschrijden.

■ De levensmiddelen goed verpakt

of afgedekt inruimen, om aroma/smaak, kleur en versheid te bewaren. Zo voorkomt u smaakvermenging en verkleuring van de kunststof onderdelen.

■ Warme gerechten en dranken eerst

laten afkoelen, dan in het koelvak zetten.

Let op de koudezones in het koelvak

Door de luchtcirculatie in de koelruimte ontstaan verschillende koudezones.

De koudste zone

De koudste zone is tussen de op de zijkant gestempelde pijl en het eronder liggende legplateau.

~ Afb. &

Aanwijzing: Bewaar in de koudste

zone gevoelige levensmiddelen (bijv. vis, worst en vlees).

De warmste zone

De warmste zone bevindt zich helemaal bovenaan in de deur.

Aanwijzing: Bewaar in de warmste

zone bijv. harde kaas en boter. Kaas kan zijn aroma/smaak verder ontwikkelen en boter blijft goed smeerbaar.

Groentelade

~ Afb. !/P De groentelade is de optimale plaats

voor het bewaren van vers fruit en verse groente. Bij hoge luchtvochtigheid blijft bladgroente langer vers. Groente en fruit kan het beste bij een iets lagere luchtvochtigheid worden bewaard.

Aanwijzingen

■ Koudegevoelig fruit (bijv. ananas,

bananen, papaja's en citrusvruchten) en groente (bijv. aubergines, komkommers, courgettes, paprika's, tomaten en aardappels) dienen voor een optimaal behoud van kwaliteit en aroma buiten de koelkast bewaard te worden op temperaturen van circa +8 °C ... +12 °C.

■ Afhankelijk van de soort

levensmiddelen en de hoeveelheid kan zich condenswater vormen in de groentelade. Condenswater verwijderen met een droge doek.

Vriesvak nl

W Vriesvak

Vriesvak

Het vriesvak is geschikt voor:

■ bewaren van diepvriesproducten;

■ maken van ijsblokjes;

■ om levensmiddelen in te vriezen.

De temperatuur in het vriesvak is afhankelijk van de temperatuur in de koelruimte.

Door diepvriesopslag kunt u bederfelijke levensmiddelen vrijwel zonder kwaliteitsafname langdurig bewaren, omdat de lage temperatuur het bederf sterk vertraagt of stopzet. Het uiterlijk, het aroma en alle belangrijke inhoudsstoffen blijven grotendeels behouden.

De tijd die nodig is om verse levensmiddelen volledig diep te vriezen is afhankelijk van de volgende factoren:

■ ingestelde temperatuur

■ soort levensmiddel

■ vulling van het vriesvak

■ bewaarde hoeveelheid en soort

levensmiddelen

Deur van het vriesvak

~ Afb. '

Neem de volgende punten in acht:

■ De stand van de handgreep geeft

aan of het vriesvak goed gesloten is.

■ De deur van het vriesvak sluit met

een hoorbare klik.

■ Als de deur van het vriesvak open

staat, ontdooien de opgeslagen diepvrieswaren. Er treedt sterke ijsvorming in het vriesvak op.

Maximale invriescapaciteit

Het maximum vriesvermogen geeft de hoeveelheid levensmiddelen aan die in 24 uur tot in de kern kunnen worden ingevroren.

Gegevens over de maximale invriescapaciteit vindt u op het typeplaatje.

~ "Het apparaat leren kennen" op pagina 78

Voorwaarden voor max. invriesvermogen

1. Voordat u verse waar inruimt:

super-functie inschakelen.

2. Verse levensmiddelen zo dicht

mogelijk bij de zijwanden invriezen.

Inkopen van diepvriesproducten

■ Op onbeschadigde verpakking

letten.

■ Houdbaarheidsdatum niet

overschrijden.

■ De temperatuur in de

supermarktvriezer moet –18 °C of kouder zijn.

■ De diepvriesproducten liefst in een

koeltas transporteren en snel in het vriesvak leggen.

Attentie bij het inruimen

■ Levensmiddelen over een groot

oppervlak van het vriesvak verdelen.

■ In te vriezen levensmiddelen niet in

aanraking brengen met ingevroren levensmiddelen. De ingevroren levensmiddelen zo nodig anders opstapelen in het vriesvak.

nl Vriesvak

Verse levensmiddelen invriezen

Uitsluitend verse en onberispelijke levenmiddelen invriezen.

Levensmiddelen die gekookt, gebraden of gebakken worden geconsumeerd, zijn geschikter voor invriezen dan levensmiddelen die rauw worden gegeten.

Om voedingswaarde, aroma en kleur zo goed mogelijk te behouden, dienen de levensmiddelen voorbereid te worden:

■ Groente: wassen, kleiner maken,

blancheren.

■ Fruit: wassen, ontpitten en eventueel

schillen, eventueel suiker of ascorbinezuuroplossing toevoegen.

Aanwijzingen daarover vindt u in de desbetreffende literatuur.

Geschikt voor invriezen

■ brood en banket;

■ vis en zeevruchten;

■ vlees;

■ wild en gevogelte;

■ groente, fruit en kruiden;

■ eieren zonder schaal;

■ melkproducten, bijv. kaas, boter en

kwark;

■ bereide gerechten en kliekjes, zoals

soep, stoofschotels, gaar vlees en gare vis, aardappelgerechten, ovenschotels en zoete toetjes.

Niet geschikt om in te vriezen

■ groentesoorten die meestal rauw

worden gegeten, zoals kropsla en radijsjes;

■ ongepelde of hardgekookte eieren;

■ wijndruiven/druiven;

■ hele appels, peren en perziken;

■ yoghurt, dikke zure melk, zure room,

crème fraîche en mayonaise.

Diepvrieswaren verpakken

De juiste verpakking en materiaalkeuze bepalen in belangrijke mate het behoud van de productkwaliteit en het voorkomen van vriesbrand.

1. Levensmiddelen in de verpakking

leggen.

2. Lucht eruit drukken.

3. Verpakking luchtdicht afsluiten om te

voorkomen dat de levensmiddelen hun smaak verliezen of uitdrogen.

4. Vermeld op de pakjes inhoud en

invriesdatum.

Als verpakking geschikt:

■ kunststoffolie;

■ wrapfolie van polyethyleen (PE);

■ aluminiumfolie;

■ diepvriesdozen.

Geschikte afsluitingen:

■ rubber ringen;

■ kunststofclips;

■ koudebestendig plakband.

Ongeschikte verpakking:

■ (in)pakpapier;

■ perkamentpapier;

■ cellofaan;

■ vuilniszakken en plastic zakken.

Houdbaarheid van de diepvrieswaren bij –18 °C

Vis, worst, klaargemaakte gerechten, brood en banket:

tot 6 maanden Vlees, gevogelte: tot 8 maanden Groente, fruit: tot 12 maanden

Ontdooien nl

Ontdooien van diepvrieswaren

De ontdooimethode dient te worden aangepast aan het levensmiddel en het gebruiksdoel, om de productkwaliteit zo goed mogelijk te behouden.

Ontdooimethoden:

■ in het koelvak (vooral geschikt voor

dierlijke levensmiddelen zoals vis, vlees, kaas, kwark)

■ op kamertemperatuur (brood)

■ magnetron (levensmiddelen voor

directe consumptie of directe toebereiding)

■ oven/fornuis (levensmiddelen voor

directe consumptie of directe toebereiding)

Attentie!

Half of geheel ontdooide diepvrieswaren niet opnieuw invriezen. Pas nadat het is verwerkt tot een panklaar gerecht (gekookt of gebraden), kunt u het opnieuw invriezen. De maximale opslagtijd van het diepvrieswaren niet meer volledig benutten.

= Ontdooien

Ontdooien

Koelvak

Wanneer de koelmachine loopt, vormen zich dooiwaterdruppels of rijp op de achterwand. Dit is normaal. U hoeft de dooiwaterdruppels of de rijp niet af te vegen. De achterwand wordt automatisch ontdooid. Het dooiwater loopt via het dooiwatergootje.

~ Afb. ( Vanuit de dooiwatergoot stroomt het

dooiwater naar de verdampingsbak, waar het verdampt.

Aanwijzing: De dooiwatergoot en het

afvoergat schoonhouden, zodat het dooiwater kan weglopen en geurvorming wordt voorkomen.

Vriesvak

Omdat de diepvrieswaren niet mogen ontdooien, wordt het vriesvak niet automatisch ontdooid. Een laag rijp of ijs in het vriesvak vermindert de afgifte van koude aan de diepvrieswaren en verhoogt het energieverbruik.

■ De laag rijp of ijs regelmatig

verwijderen.

Attentie! Schade aan de leidingen van het koelcircuit voorkomen.

Vrijkomend koelmiddel kan oogletsel veroorzaken of vlam vatten.

■ Een laag rijp of ijs niet met een mes

of een scherp voorwerp afschrapen.

Ga als volgt te werk:

1. Ca. 4 uur voor het ontdooien de

super-functie inschakelen. De levensmiddelen worden daardoor tot zeer lage temperaturen afgekoeld, zodat u deze langer op kamertemperatuur kunt bewaren.

2. Diepvrieswaren verwijderen en

tussentijds op een koele plaats bewaren.

3. Apparaat uitschakelen.

4. De stekker uit het stopcontact

trekken of de zekering uitschakelen.

5. Om het ontdooiproces te versnellen:

een pan met heet water op een onderzetter in het vriesvak zetten.

6. Met een doek of spons het

smeltwater opnemen.

7. Vriesvak droog wrijven.

8. Apparaat inschakelen.

9. Diepvrieswaren in het diepvriesvak

leggen.

nl Schoonmaken

D Schoonmaken

Schoonmaken

Attentie! Beschadiging van het apparaat en de uitrustingsonderdelen vermijden.

■ Gebruik geen schoonmaak of

oplosmiddelen die zand, chloride of zuren bevatten.

■ Geen schurende of krassende

sponsjes gebruiken. Op de metalen oppervlakken kan corrosie ontstaan.

■ De legplateaus en voorraadvakken

mogen niet in de afwasautomaat gereinigd worden. Ze kunnen vervormen.

Ga als volgt te werk:

1. Apparaat uitschakelen.

2. De stekker uit het stopcontact

trekken of de zekering uitschakelen.

3. Levensmiddelen verwijderen en op

een koele plaats bewaren. De koude-accu (indien aanwezig) op de levensmiddelen leggen.

4. Indien aanwezig: wachten tot rijplaag

in het koelvak is ontdooid.

5. Het apparaat schoonmaken met

een zachte doek en lauw water met een scheutje pH neutraal schoonmaakmiddel.

Attentie!

Het afwaswater mag niet in de verlichting of via het afvoergat in het verdampingsgedeelte terechtkomen.

6. Deurafdichting afvegen met schoon

water en goed afdrogen.

7. Apparaat weer aansluiten,

inschakelen en levensmiddelen inruimen.

Schoonmaken van het interieur

De variabele onderdelen uit het apparaat nemen.

~ "Uitrusting" op pagina 78

Dooiwatergoot

~ Afb. ( De dooiwatergoot en het afvoergat

regelmatig reinigen met wattenstaafjes o.i.d., zodat het dooiwater goed kan weglopen.

l Luchtjes

Luchtjes

Als u onaangename luchtjes ruikt:

1. Apparaat uitschakelen met

de Aan/Uit-toets %.

2. Alle levensmiddelen uit het apparaat

halen.

3. De binnenruimte

reinigen.~ "Schoonmaken" op pagina 84

4. Alle verpakkingen reinigen.

5. Sterk ruikende levensmiddelen

luchtdicht verpakken om luchtjes te voorkomen.

6. Apparaat weer inschakelen.

7. Levensmiddelen inruimen.

8. Na 24 uur controleren of er opnieuw

luchtjes zijn ontstaan.

9 Verlichting

Verlichting

Het apparaat is voorzien van een onderhoudsvrije LED verlichting.

Alleen de klantenservice of een geautoriseerde vakman mag de verlichting repareren.

Geluiden nl

> Geluiden

Voorkomen van geluiden

Het apparaat staat niet waterpas: Het

Geluiden

Normale geluiden

Brommen: Er loopt een motor, bijv.

koelaggregaat, ventilator. Borrelen, zoemen of gorgelen:

Koelmiddel stroomt door de buizen. Klikgeluiden: Motor, schakelaar of

magneetventielen schakelen in/uit.

apparaat met behulp van een waterpas stellen. Indien nodig er iets onderleggen.

Lades, legplateaus of flessenrekken wiebelen of klemmen: Uitneembare

uitrustingsonderdelen controleren en eventueel opnieuw aanbrengen.

Flessen of serviesgoed raken elkaar: Flessen of schalen uit elkaar zetten.

3 Storingen, wat te doen?

Storingen, wat te doen?

Controleer aan de hand van deze tabel of u de storing zelf kunt verhelpen, voordat u de klantenservice belt.

De temperatuur wijkt erg af van de instelling.

Apparaat 5 minuten uitschakelen.

~ "Apparaat uitschakelen en buiten werking stellen" op pagina 79

Wanneer de temperatuur te hoog is, de temperatuur na een paar uur opnieuw controleren. Wanneer de temperatuur te laag is, de temperatuur de volgende dag opnieuw controleren.

Geen enkele indicatie brandt.

De stekker zit niet goed in het stopcontact. Stekker in het stopcontact steken. De zekering is geactiveerd. Zekeringen controleren. De stroom is uitgevallen. Controleren of er stroom is.

Het apparaat koelt niet, de indicatie en verlichting branden.

Het presentatiemodus is ingeschakeld. Zelftest starten.~ "Servicedienst" op pagina 86

Na afloop van het programma schakelt het apparaat weer over op het normale gebruik.

--------

nl Servicedienst

4 Servicedienst

Servicedienst

Als het u niet lukt om de storing zelf te verhelpen, kunt u contact opnemen met onze klantenservice. Wij vinden altijd een passende oplossing, ook om een onnodig bezoek van de monteur te voorkomen.

De contactgegevens van de dichtstbijzijnde Servicedienst vindt u hier of in de lijst met Servicedienstadressen.

Vermeld bij het telefoongesprek a.u.b. het fabrikaatnummer (E-Nr.) en het productnummer (FD), die u op het typeplaatje vindt.

~ "Het apparaat leren kennen" op pagina 78

Vertrouw op de competentie van de fabrikant. U bent er dan van verzekerd

dat de reparatie door ervaren technici wordt uitgevoerd die gebruik maken van de originele reserveonderdelen voor uw apparaat.

Zelftest apparaat

Uw apparaat beschikt over een zelftestprogramma dat fouten aangeeft, die uw klantenservice kan verhelpen.

■ Als na afloop van de zelftest de

ingestelde temperatuur weer wordt weergegeven: uw apparaat is in orde.

■ Als de indicatie super 10 seconden

knippert: contact opnemen met de servicedienst.

Na afloop van het programma schakelt het apparaat weer over op het normale gebruik.

Verzoek om reparatie en advies bij storingen

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

NL 088 424 4010 B 070 222 141

--------

Garantie

Meer informatie over de garantieperiode en de garantievoorwaarden in uw land zijn verkrijgbaar bij uw klantenservice, uw speciaalzaak en op onze website.

1. Apparaat uitschakelen en 5 minuten

wachten.

2. Apparaat inschakelen.

3. Binnen de eerste 10 seconden na

het inschakelen de toets °C gedurende 3 ... 5 seconden indrukken en ingedrukt houden totdat 2 °C op de indicatie Temperatuur koelruimte wordt weergegeven. De zelftest start wanneer de temperatuurindicaties na elkaar gaan branden.

666





#

+

;

#











*9001071858*

9001071858 (9501)

de, en, fr, it, nl

Bosch KIL42VS30, KIL42VF30, KIL32VS30, KIL32VF30, KIL22VS30 Operating Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual

de Inhaltsverzeichnis

de Gebrauchsanleitung

(Sicherheitshinweise

Sicherheitshinweise

Zu dieser Anleitung

Explosionsgefahr

Stromschlaggefahr

Verbrennungsgefahr durch Kälte

Verletzungsgefahr

Gefahren durch Kältemittel

Vermeidung von Risiken für Kinder und gefährdete Personen

Erstickungsgefahr

Sachschäden

Bestimmungsgemäßer Gebrauch de

Gewicht

Bestimmungsgemäßer Gebrauch

7 Umweltschutz

Umweltschutz

Verpackung

Altgerät

:Warnung

Kinder können sich im Gerät einschließen und ersticken!

1. Netzstecker ziehen.

2. Netzanschlussleitung durchtrennen.

3. Gerät fachgerecht entsorgen lassen.

de Aufstellen und Anschließen

Aufstellen und Anschließen

Lieferumfang

Technische Daten

Gerät aufstellen

Zulässige Raumtemperatur

Nischentiefe

Aufstellort

Energie sparen

Wenn Sie die folgenden Hinweise befolgen, verbraucht Ihr Gerät weniger Strom.

Hinweis: Die Anordnung der Ausstattungsteile hat keinen Einfluss auf den

Gerät aufstellen

Hinweis: Wenn das nicht möglich ist eine Isolier-

Achtung!

Verbrennungsgefahr!

Gerät nutzen

Vor dem ersten Gebrauch

Elektrischer Anschluss

Achtung!

Hinweis: Sie können das Gerät an

* Gerät kennenlernen

Gerät kennenlernen

Gerät

Ausstattung

Ablage

Behälter

Absteller

Bedienelemente

1 Gerät bedienen

Gerät bedienen

Gerät einschalten

1. Taste % drücken.

Hinweise zum Betrieb

Gerät ausschalten und stilllegen

Gerät ausschalten

Kühlfach

Gefrierfach

Aufkleber OK

Korrekte Einstellung

Gerät stilllegen

1. Taste % drücken.

3. Gerät reinigen.

4. Gerät offen lassen.

Temperatur einstellen

Empfohlene Temperatur

Super-Funktion

Hinweis: Wenn die Super-Funktion

U Kühlfach

Kühlfach

Beim Einlagern beachten

Kältezonen im Kühlfach beachten
