Dunstabzugshaube
[de] Gebrauchs- und
Montageanleitung
de
Inhaltsverzeichnis
[de]Gebr auchs- und Mont ageanl ei t ung
GEBRAUCHSANLEITUNG....................................................... 2
8 Bestimmungsgemäßer Gebrauch ................................2
2 Reinigen und warten................................................... 13
3 Störungen, was tun?................................................... 15
( Wichtige Sicherheitshinweise ...................................... 3
7 Umweltschutz................................................................. 5
Ç Betriebsarten.................................................................. 5
1 Gerät bedienen............................................................... 6
e Verbindung Kochfeld .................................................. 10
o Home Connect ............................................................. 11
GEBRAUCHSANLEITUNG
Produktinfo
Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.bosch-
home.com und Online-Shop: www.bosch-eshop.com
Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unser Bosch-Infoteam unter Tel.: 089 69 339 339 (Mo-Fr: 8.00-18.00 Uhr) Nur für Deutschland gültig.
8Bestimmungsgemäßer
Gebrauch
4 Kundendienst .............................................................. 15
MONTAGEANLEITUNG ......................................................... 17
( Wichtige Sicherheitshinweise.................................... 18
K Allgemeine Hinweise................................................... 20
5 Installation ................................................................... 21
Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.
Dieses Gerät kann von Kindern ab 8 Jahren
und Personen mit reduzierten physischen,
sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung oder Wissen benutzt
werden, wenn sie von einer Person, die für
ihre Sicherheit verantwortlich ist, beaufsichtigt
oder von ihr bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden
und sie die daraus resultierenden Gefahren
verstanden haben.
Bes t i mmungsgemäßer Gebrauch
Diese Anleitung sorgfältig lesen. Nur dann
können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung
für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entsprechend
der Montageanleitung ist die Sicherheit beim
Gebrauch gewährleistet. Der Installateur ist für
das einwandfreie Funktionieren am Aufstellungsort verantwortlich.
Dieses Gerät ist nur für den privaten Haushalt
und das häusliche Umfeld bestimmt. Das
Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des
Betriebes beaufsichtigen. Der Hersteller haftet
nicht für Schäden durch unsachgemäßen
Gebrauch oder falsche Bedienung.
2
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.
Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.
Dieses Gerät ist nicht für den Betrieb über Gasgeräten bestimmt.
Dieses Gerät ist nicht für den Betrieb mit einer
externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.
(Wichtige
Sicherheitshinweise
Wichtige Si cher hei t shi nwei se
:Warnung
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich.
Kinder nie mit Verpackungsmaterial spielen
lassen.
:Warnung
Lebensgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit
einer raumluftabhängigen Feuerstätte verwendet wird.
Raumluftabhängige Feuerstätten (z. B. gas-, öl, holz- oder kohlebetriebene Heizgeräte,
Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum
und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den
benachbarten Räumen Raumluft entzogen ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder
Abzugsschacht werden in die Wohnräume
zurückgesaugt.
■ Es muss daher immer für ausreichende
Zuluft gesorgt werden.
■ Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Ein gefahrloser Betrieb ist nur dann möglich,
wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet.
Dies kann erreicht werden, wenn durch nicht
verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische
Maßnahmen, die zur Verbrennung benötigte
Luft nachströmen kann.
Wichtige Sicherheitshinweise de
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den
gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im
Umluftbetrieb eingesetzt, ist der Betrieb ohne
Einschränkung möglich.
:Warnung
Brandgefahr!
■ Die Fettablagerungen im Fettfilter können
sich entzünden. Fettfilter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben.
Brandgefahr!
■ Die Fettablagerungen im Fettfilter können
sich entzünden. In der Nähe des Gerätes
nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer
Feuerstätte für feste Brennstoffe (z.B. Holz
oder Kohle) installieren, wenn eine
geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
Brandgefahr!
■ Heißes Öl und Fett entzündet sich schnell.
Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen.
Kochstelle ausschalten. Flammen vorsichtig
mit Deckel, Löschdecke oder Ähnlichem
ersticken.
:Warnung
Verbrennungsgefahr!
Die zugänglichen Teile werden im Betrieb
heiß. Nie die heißen Teile berühren. Kinder
fernhalten.
:Warnung
Verletzungsgefahr!
■ Bauteile innerhalb des Gerätes können
scharfkantig sein. Schutzhandschuhe tragen.
Verletzungsgefahr!
■ Auf dem Gerät abgestellte Gegenstände
können herabfallen. Keine Gegenstände auf
das Gerät stellen.
Verletzungsgefahr!
■ Das Licht von LED-Leuchten ist sehr grell
und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden
direkt in die eingeschalteten LED-Leuchten
schauen.
3
de Wichtige Sicherheitshinweise
:Warnung
Verletzungsgefahr!
Klemmgefahr beim Öffnen und Schließen der
Glasfront. Nicht in den Bereich hinter der Glasscheibe und nicht in den Bereich der Scharniere greifen.
:Warnung
Gefahr durch Magnetismus!
In der Gerätefront sind Permanentmagnete
eingesetzt. Diese können elektronische
Implantate, z. B. Herzschrittmacher oder Insulinpumpen, beeinflussen. Als Träger von elektronischen Implantaten 10 cm Mindestabstand
zur Gerätefront einhalten.
:Warnung
Stromschlaggefahr!
■ Ein defektes Gerät kann einen Stromschlag
verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.
Kundendienst rufen.
Stromschlaggefahr!
■ Unsachgemäße Reparaturen sind gefähr-
lich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen
durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt,
Netzstecker ziehen oder Sicherung im
Sicherungskasten ausschalten. Kundendienst rufen.
Stromschlaggefahr!
■ Eindringende Feuchtigkeit kann einen
Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Ursachen für Schäden
Achtung!
Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten,
um Kondenswasserbildung zu vermeiden.
Kondenswasser kann zu Korrosionsschäden
führen.
Defekte Lampen immer sofort austauschen, um eine Überlastung der restlichen Lampen zu verhindern.
Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.
Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung
reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.
Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.
Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälle).
Beschädigungsgefahr durch falsche Beanspruchung von Designelementen. Nicht an
Designelementen ziehen. Keine Gegenstände
auf Designelemente stellen oder an diese
anhängen.
4
Umweltschutz de
7Umweltschutz
Umwel t schutz
Ihr neues Gerät ist besonders energieeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit Ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen.
Energiesparen
■ Beim Kochen ausreichend Zuluft sicherstellen, damit
die Dunstabzugshaube effizient und mit geringen
Betriebsgeräuschen arbeitet.
■ Lüfterstufe an die Intensität der Kochdünste anpas-
sen. Die Intensivstufe nur nach Bedarf einsetzen.
Eine kleinere Lüfterstufe bedeutet einen geringeren
Energieverbrauch.
■ Bei intensiven Kochdünsten frühzeitig eine höhere
Lüfterstufe wählen. Bereits in der Küche verteilte
Kochdünste machen einen längeren Betrieb der
Dunstabzugshaube erforderlich.
■ Dunstabzugshaube ausschalten, wenn sie nicht
mehr benötigt wird.
■ Beleuchtung ausschalten, wenn sie nicht mehr benö-
tigt wird.
■ Filter in den angegebenen Abständen reinigen bzw.
wechseln, um die Wirksamkeit der Lüftung zu erhöhen und eine Brandgefahr zu vermeiden.
ÇBetriebsarten
Betr i ebsar t en
Abluftbetrieb
Die angesaugte Luft wird durch die
Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.
Hinweis: Die Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin, noch in einen
Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.
■ Soll die Abluft in einen Rauch- oder Abgaskamin
geführt werden, der nicht in Betrieb ist, muss die
Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
■ Wird die Abluft durch die Außenwand geleitet, sollte
ein Teleskop-Mauerkasten verwendet werden.
Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt
und wieder in die Küche zurückgeführt.
Umweltgerecht entsorgen
Entsorgen Sie die Verpackung umweltgerecht.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und
Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit
gültige Rücknahme und Verwertung der Altgeräte vor.
Hinweis: Um die Gerüche im Umluftbetrieb zu binden,
müssen Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglichkeiten das Gerät im Umluftbetrieb
zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst
oder im Online-Shop.
5
de Gerät bedienen
1Gerät bedienen
Gerät bedi enen
Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.
Bedienfeld Variante 1
Symbol Erläuterung
#
:
>
y
#
B
Lüfter Ein/Aus
Lüfterstufen
Automatikbetrieb
Lüfternachlauf
Sättigungsanzeige Metallfettfilter / Aktivkohlefilter
Licht Ein/Aus/Dimmung
Hinweis: Schalten Sie die Dunstabzugshaube bei Koch-
beginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten
beseitigt.
Intensivstufe
Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.
Einschalten
Drehen Sie den Bedienring bis ˜‚ oder ˜ƒ angezeigt wird.
Hinweis: Nach circa 6 Minuten schaltet die Dunstab-
zugshaube selbstständig auf die Lüfterstufe 3 zurück.
Anzeige Erläuterung
D
‚-„
˜‚, ˜ƒ
/
E
F
Home Connect
Lüfterstufen
Intensivstufe
Lüfternachlauf in Minuten
Sättigungsanzeige Metallfettfilter
Sättigungsanzeige Aktivkohlefilter
Lüfter einstellen
Einschalten
1. Tippen Sie auf das Symbol #.
Der Lüfter startet in der Lüfterstufe 2.
2. Wählen Sie die Lüfterstufe mit dem Bedienring.
Hinweis: Drehen Sie den Bedienring im Uhrzeiger-
sinn, um eine höhere Lüfterstufe einzustellen und
gegen den Uhrzeigersinn, um eine niedrigere Lüfterstufe einzustellen. Im Display wird die gewählte Lüfterstufe angezeigt.
Ausschalten
Tippen Sie auf das Symbol #.
Ausschalten
Möchten Sie die Intensivstufe vor Ablauf der voreingestellten Zeit beenden, drehen Sie den Bedienring gegen
den Uhrzeigersinn.
Zwischenstellung der Glasfront
Bei einigen Geräten ist eine Zwischenstellung der Glasfront möglich. Bei besonders starker Geruchs- und
Dunstentwicklung kann die Zwischenstellung verwendet
werden.
Die Glasfront mittig anfassen und vorsichtig öffnen.
Automatikbetrieb
Einschalten
Tippen Sie auf das Symbol >.
Die optimale Lüfterstufe (‘‚-‘†) wird über den Perfec-
tAir sensor automatisch eingestellt.
Ausschalten
Tippen Sie auf das Symbol > zum Ausschalten des Automatikbetriebs.
Der Lüfter schaltet automatisch ab, wenn der PerfectAir sensor keine Veränderung der Raumluftqualität mehr feststellt. Das Gerät schaltet in die zuvor eingestellte Lüfterstufe.
Die Laufzeit des Automatikbetriebs beträgt maximal 4 Stunden.
6
Gerät bedienen de
Sensorsteuerung
Im Automatikbetrieb erkennt der PerfectAir sensor in
der Dunstabzugshaube die Intensität der Koch- und
Bratgerüche. Je nach Einstellung des PerfectAir sensors schaltet der Lüfter automatisch in eine andere Lüfterstufe.
Mögliche Einstellungen des Sensors:
Werkseitige Einstellung der Empfindlichkeit: ‡
Niedrigste Einstellung der Empfindlichkeit: ‚
Höchste Einstellung der Empfindlichkeit: ‚‹
Reagiert die Sensorsteuerung zu schwach oder zu
stark, kann sie entsprechend geändert werden:
1. Bei ausgeschaltetem Lüfter das Symbol > antippen
und gedrückt halten. Die Einstellung wird angezeigt.
2. Wählen Sie die Einstellung mit dem Bedienring.
3. Symbol > loslassen.
Lüfternachlauf
Einschalten
Tippen Sie auf das Symbol y.
Der Lüfter läuft in Lüfterstufe 1.
Im Display werden die restlichen Minuten der Nachlauf-
zeit angezeigt.
Nach circa 10 Minuten schaltet der Lüfter automatisch
ab.
Hinweis: Mit dem Bedienring können Sie die Nachlauf-
zeit (‚ bis ŠŠ Minuten) anpassen.
Sättigungsanzeige
Bei Sättigung der Metallfettfilter oder des Aktivkohlefilters blinken nach dem Ausschalten des Geräts die entsprechenden Symbole:
■ Metallfettfilter: E
■ Aktivkohlefilter: F
■ Metallfettfilter und Aktivkohlefilter: E und F
Spätestens jetzt sollten die Metallfettfilter gereinigt oder
der Aktivkohlefilter gewechselt werden. ~ "Reinigen
und warten" auf Seite 13
Während die Sättigungsanzeigen blinken, können sie zurückgesetzt werden. Dazu das Symbol # antippen.
Umstellen der Anzeige für Umluftbetrieb
Für den Umluftbetrieb muss die elektronische Steuerung entsprechend umgestellt werden:
■ Die Dunstabzugshaube muss angeschlossen und
ausgeschaltet sein.
■ Das Symbol : antippen und halten. Mit Bedienring
die Anzeige auf 2 ändern. Symbol : loslassen. Die
elektronische Steuerung ist auf Umluftbetrieb (nicht
regenerierbare Filter) umgestellt.
■ Das Symbol : antippen und halten. Mit Bedienring
die Anzeige auf 3 ändern. Symbol : loslassen. Die
elektronische Steuerung ist auf Umluftbetrieb (regenerierbare Filter) umgestellt.
■ Durch wiederholtes Antippen und Halten des
Symbols : und Ändern der Anzeige auf 1 wird die
elektronische Steuerung wieder auf Abluftbetrieb
umgestellt.
Ausschalten
Tippen Sie auf das Symbol y.
Der Lüfternachlauf wird sofort beendet. Das Gerät
schaltet in die zuvor eingestellte Lüfterstufe.
Beleuchtung
Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten.
Tippen Sie auf das Symbol B.
Helligkeit einstellen
Halten Sie das Symbol B gedrückt, bis die gewünschte Helligkeit erreicht ist.
Signalton
Einschalten
Tippen und halten Sie bei ausgeschaltetem Lüfter
gleichzeitig für circa 3 Sekunden die Symbole #
und y. Als Bestätigung ertönt ein Signal und im Display wird ‚ angezeigt.
Ausschalten
Tippen und halten Sie bei ausgeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Symbole # und y. Als Bestätigung wird im Display ‹ angezeigt.
7
de Gerät bedienen
Bedienfeld Variante 2
Symbol Erläuterung
#
:
>
y
E
F
l
B
Anzeige Erläuterung
D
‚-„
˜‚, ˜ƒ
/
E
F
Lüfter Ein/Aus
Lüfterstufen
Automatikbetrieb
Lüfternachlauf
Sättigungsanzeige Metallfettfilter
Sättigungsanzeige Aktivkohlefilter
Dekorative LED-Beleuchtung
Licht Ein/Aus/Dimmung
Home Connect
Lüfterstufen
Intensivstufe
Lüfternachlauf in Minuten
Sättigungsanzeige Metallfettfilter
Sättigungsanzeige Aktivkohlefilter
Lüfter einstellen
Einschalten
1. Tippen Sie auf das Symbol #.
Der Lüfter startet in der Lüfterstufe 2.
2. Wählen Sie die Lüfterstufe mit dem Bedienring.
Hinweis: Drehen Sie den Bedienring im Uhrzeiger-
sinn, um eine höhere Lüfterstufe einzustellen und
gegen den Uhrzeigersinn, um eine niedrigere Lüfterstufe einzustellen. Im Display wird die gewählte Lüfterstufe angezeigt.
Ausschalten
Tippen Sie auf das Symbol #.
Intensivstufe
Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.
Einschalten
Drehen Sie den Bedienring bis ˜‚ oder ˜ƒ angezeigt wird.
Hinweis: Nach circa 6 Minuten schaltet die Dunstab-
zugshaube selbstständig auf die Lüfterstufe 3 zurück.
Ausschalten
Möchten Sie die Intensivstufe vor Ablauf der voreingestellten Zeit beenden, drehen Sie den Bedienring gegen
den Uhrzeigersinn.
Zwischenstellung der Glasfront
Bei einigen Geräten ist eine Zwischenstellung der Glasfront möglich. Bei besonders starker Geruchs- und
Dunstentwicklung kann die Zwischenstellung verwendet
werden.
Die Glasfront mittig anfassen und vorsichtig öffnen.
Automatikbetrieb
Einschalten
Tippen Sie auf das Symbol >.
Die optimale Lüfterstufe (‘‚-‘†) wird über den Perfec-
tAir sensor automatisch eingestellt.
Ausschalten
Tippen Sie auf das Symbol > zum Ausschalten des Automatikbetriebs.
Der Lüfter schaltet automatisch ab, wenn der PerfectAir sensor keine Veränderung der Raumluftqualität mehr feststellt. Das Gerät schaltet in die zuvor eingestellte Lüfterstufe.
Die Laufzeit des Automatikbetriebs beträgt maximal 4 Stunden.
8
Gerät bedienen de
Sensorsteuerung
Im Automatikbetrieb erkennt der PerfectAir sensor in
der Dunstabzugshaube die Intensität der Koch- und
Bratgerüche. Je nach Einstellung des PerfectAir sensors schaltet der Lüfter automatisch in eine andere Lüfterstufe.
Mögliche Einstellungen des Sensors:
Werkseitige Einstellung der Empfindlichkeit: ‡
Niedrigste Einstellung der Empfindlichkeit: ‚
Höchste Einstellung der Empfindlichkeit: ‚‹
Reagiert die Sensorsteuerung zu schwach oder zu
stark, kann sie entsprechend geändert werden:
1. Bei ausgeschaltetem Lüfter das Symbol > antippen
und gedrückt halten. Die Einstellung wird angezeigt.
2. Wählen Sie die Einstellung mit dem Bedienring.
3. Symbol > loslassen.
Lüfternachlauf
Einschalten
Tippen Sie auf das Symbol y.
Der Lüfter läuft in Lüfterstufe 1.
Im Display werden die restlichen Minuten der Nachlauf-
zeit angezeigt.
Nach circa 10 Minuten schaltet der Lüfter automatisch
ab.
Hinweis: Mit dem Bedienring können Sie die Nachlauf-
zeit (‚ bis ŠŠ Minuten) anpassen.
Ausschalten
Tippen Sie auf das Symbol y.
Der Lüfternachlauf wird sofort beendet. Das Gerät
schaltet in die zuvor eingestellte Lüfterstufe.
Dekorative LED-Beleuchtung
Die dekorative LED-Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten.
Tippen Sie auf das Symbol l.
Helligkeit einstellen
Halten Sie das Symbol l gedrückt, bis die gewünschte Helligkeit erreicht ist.
Farbe einstellen
1. Lüfter ausschalten.
2. Tippen Sie auf das Symbol l.
3. Wählen Sie die gewünschte Farbe mit dem Bedien-
ring.
Beleuchtung
Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten.
Tippen Sie auf das Symbol B.
Helligkeit einstellen
Halten Sie das Symbol B gedrückt, bis die gewünschte Helligkeit erreicht ist.
Sättigungsanzeige
Bei Sättigung der Metallfettfilter oder des Aktivkohlefilters blinken nach dem Ausschalten des Geräts die entsprechenden Symbole:
■ Metallfettfilter: E
■ Aktivkohlefilter: F
■ Metallfettfilter und Aktivkohlefilter: E und F
Spätestens jetzt sollten die Metallfettfilter gereinigt oder
der Aktivkohlefilter gewechselt werden. ~ "Reinigen
und warten" auf Seite 13
Während die Sättigungsanzeigen blinken, können sie zurückgesetzt werden. Dazu das Symbol E oder F antippen.
Umstellen der Anzeige für Umluftbetrieb
Für den Umluftbetrieb muss die elektronische Steuerung entsprechend umgestellt werden:
■ Die Dunstabzugshaube muss angeschlossen und
ausgeschaltet sein.
■ Das Symbol : antippen und halten. Mit Bedienring
die Anzeige auf 2 ändern. Symbol : loslassen. Die
elektronische Steuerung ist auf Umluftbetrieb (nicht
regenerierbare Filter) umgestellt.
■ Das Symbol : antippen und halten. Mit Bedienring
die Anzeige auf 3 ändern. Symbol : loslassen. Die
elektronische Steuerung ist auf Umluftbetrieb (regenerierbare Filter) umgestellt.
■ Durch wiederholtes Antippen und Halten des
Symbols : und Ändern der Anzeige auf 1 wird die
elektronische Steuerung wieder auf Abluftbetrieb
umgestellt.
Signalton
Einschalten
Tippen und halten Sie bei ausgeschaltetem Lüfter
gleichzeitig für circa 3 Sekunden die Symbole #
und y. Als Bestätigung ertönt ein Signal und im Display wird ‚ angezeigt.
Ausschalten
Tippen und halten Sie bei ausgeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Symbole # und y. Als Bestätigung wird im Display ‹ angezeigt.
9
de Verbindung Kochfeld
eVerbindung Kochfeld
Verbi ndung Ko ch f e l d
Dieses Gerät können Sie mit einem Kochfeld, welches kompatibel hierfür sein muss, verbinden und so die Funktionen der Haube über Ihr Kochfeld steuern.
Es gibt verschiedene Möglichkeiten, die Geräte miteinander zu verbinden:
Home Connect
Wenn beide Geräte Home-Connect-fähig sind, ist eine Verbindung über die Home Connect App möglich.
Beachten Sie dazu die mitgelieferten Unterlagen von Home Connect.
Geräte über Heimnetzwerk verbinden
Werden die Geräte über das Heimnetzwerk miteinander verbunden, dann kann sowohl die kochfeldbasierte Haubensteuerung als auch Home Connect für das Gerät genutzt werden.
Hinweise
■ Beachten Sie die Sicherheitshinweise der
Gebrauchsanweisung zu Ihrer Dunstabzugshaube
und stellen Sie sicher, dass diese auch dann eingehalten werden, wenn Sie das Gerät über die kochfeldbasierte Haubensteuerung bedienen.
■ Die Bedienung an der Dunstabzugshaube hat jeder-
zeit Vorrang. In dieser Zeit ist die Bedienung über
die kochfeldbasierte Haubensteuerung nicht möglich.
Einrichten
Um die Verbindung zwischen Kochfeld und Dunstabzugshaube einzurichten, muss die Haube ausgeschaltet
sein.
Direkte Verbindung
Stellen Sie sicher, dass das Kochfeld eingeschaltet ist und sich im Suchmodus befindet.
Beachten Sie hierfür das Kapitel “Verbindung Dunstabzugshaube” in der Gebrauchsanweisung Ihres Kochfeldes.
Geräte direkt verbinden
Wird das Gerät direkt mit einem Kochfeld verbunden, ist
eine Verbindung zum Heimnetzwerk nicht mehr möglich. Das Gerät funktioniert wie eine Dunstabzugshaube
ohne Netzwerkanbindung und ist weiterhin über das
Bedienfeld steuerbar.
1
2
Hinweise
■ Wenn Sie Ihre Dunstabzugshaube direkt mit dem
Kochfeld verbinden, ist die Verbindung zum Heimnetzwerk nicht mehr möglich und Sie können Home
Connect nicht mehr nutzen.
■ Das Kochfeld darf nicht mit dem Heimnetzwerk ver-
bunden sein. Um eine Verbindung aufzuheben, den
Anweisungen im Abschnitt “Home Connect zurücksetzen” folgen.
Die Symbole : und > gedrückt halten, bis die Anzeigen D und Ù anfangen zu blinken.
Die Dunstabzugshaube ist mit dem Kochfeld verbunden, wenn das Symbol D nicht mehr blinkt und leuchtet.
Verbindung über Heimnetzwerk
Folgen Sie den Anweisungen im Abschnitt “Automatische Anmeldung im Heimnetzwerk” bzw. “Manuelle
Anmeldung im Heimnetzwerk” ~ "Home Connect"
auf Seite 11
Sobald die Dunstabzugshaube mit dem Heimnetzwerk
verbunden ist, können Sie die Verbindung über die
Home Connect App mit dem Kochfeld herstellen. Folgen Sie dazu den Anweisungen auf dem mobilen Endgerät.
10
Home Connect de
oHome Connect
Home Co nn ec t
Dieses Gerät ist WLAN-fähig und über ein mobiles End-
gerät steuerbar.
Wird das Gerät nicht mit dem Heimnetzwerk verbunden,
funktioniert das Gerät wie eine Dunstabzugshaube ohne
Netzwerkanbindung und ist weiterhin über das Display
bedienbar.
Die Verfügbarkeit der Home Connect Funktion ist
abhängig von der Verfügbarkeit der Home ConnectDienste in Ihrem Land. Die Home Connect-Dienste sind
nicht in jedem Land verfügbar. Weitere Informationen
hierzu finden Sie unter www.home-connect.com.
Hinweise
■ Beachten Sie die Sicherheitshinweise dieser
Gebrauchsanweisung und stellen Sie sicher, dass
diese auch dann eingehalten werden, wenn Sie das
Gerät über die Home Connect App bedienen und
dabei nicht zu Hause sind. Beachten Sie auch die
Hinweise in der Home Connect App.
■ Die Bedienung am Gerät hat jederzeit Vorrang. In
dieser Zeit ist die Bedienung über die Home
Connect App nicht möglich.
Einrichten
Um Einstellungen über Home Connect durchführen zu
können, muss die Home Connect App auf Ihrem mobilen Endgerät installiert und eingerichtet sein.
Beachten Sie dazu die mitgelieferten Unterlagen von Home Connect.
Folgen Sie den durch die App vorgegebenen Schritten, um die Einstellungen vorzunehmen.
Für das Einrichten muss die App geöffnet sein.
3. Innerhalb von 2 Minuten WPS Taste am Router drü-
cken.
Wenn die Verbindung hergestellt wurde, verbindet
sich die Dunstabzugshaube automatisch mit der
Home Connect App. D und „ blinken.
Hinweis: Wenn keine Verbindung hergestellt werden
kann, wechselt die Haube automatisch zur manuellen Verbindung am Heimnetzwerk, ƒ und D blinken. Gerät manuell am Heimnetzwerk anmelden
oder den Bedienring nach links drehen, bis‚
erscheint, um die automatische Anmeldung erneut
zu starten.
4. Auf dem mobilen Endgerät den Anweisungen für die
automatische Netzwerkanmeldung folgen.
Der Anmeldevorgang ist abgeschlossen, wenn im Bedienfeld die Anzeige D nicht mehr blinkt und leuchtet.
Manuelle Anmeldung im Heimnetzwerk
Hinweise
■ Während des Verbindungsvorgangs kann die Dunst-
abzugshaube nicht eingeschaltet werden. Sie können den Vorgang jederzeit abbrechen, indem Sie #
drücken.
■ Um die Dunstabzugshaube mit dem Heimnetzwerk
zu verbinden, müssen die Haube und das Licht ausgeschaltet sein.
1. Die Symbole : und > gedrückt halten, bis die
Anzeigen D und Ù anfangen zu blinken.
2. Um die manuelle Anmeldung im Heimnetzwerk zu
starten, den Bedienring nach rechts drehen, bis D
und ƒ blinken.
3. Mobiles Endgerät am Netzwerk der Dunstabzugs-
haube mit der SSID “HomeConnect” mit dem Key
“HomeConnect” anmelden.
Hinweis: Im vernetzten Bereitschaftsbetrieb benötigt Ihr
Gerät max. 2 W.
Automatische Anmeldung im Heimnetzwerk
Hinweise
■ Sie benötigen einen Router mit WPS Funktionalität.
■ Sie benötigen Zugriff auf Ihren Router. Sollte das
nicht der Fall sein, folgen Sie den Schritten “Manuelle Anmeldung am Heimnetzwerk”.
■ Während des Verbindungsvorgangs kann die Dunst-
abzugshaube nicht eingeschaltet werden. Sie können den Vorgang jederzeit abbrechen, indem Sie #
drücken.
■ Um die Dunstabzugshaube mit dem Heimnetzwerk
zu verbinden, müssen die Haube und das Licht ausgeschaltet sein.
1. Die Symbole : und > gedrückt halten, bis die
Anzeigen D und Ù anfangen zu blinken.
2. Um die automatische Anmeldung am Heimnetzwerk
zu starten, den Bedienring nach rechts drehen, bis
D und ‚ blinken.
Wenn die Verbindung hergestellt wurde, verbindet
sich die Dunstabzugshaube automatisch mit der
Home Connect App. D und „ blinken.
4. Auf dem mobilen Endgerät den Anweisungen für die
manuelle Netzwerkanmeldung folgen.
Der Anmeldevorgang ist abgeschlossen, wenn im Bedienfeld die Anzeige D nicht mehr blinkt und leuchtet.
11
de Home Connect
Mit App verbinden
Ist auf Ihrem mobilen Endgerät die Home Connect App
installiert, können Sie dieses mit Ihrer Dunstabzugshaube verbinden.
Hinweise
■ Gerät muss mit dem Netzwerk verbunden sein.
■ App muss geöffnet sein.
1. Die Symbole : und > gedrückt halten, bis die
Anzeigen D und „ anfangen zu blinken.
2. Auf dem mobilen Endgerät den Anweisungen der
Home Connect App folgen.
Der Verbindungsvorgang ist abgeschlossen, wenn im
Bedienfeld die Anzeige D nicht mehr blinkt und leuchtet.
Software Update
Mit der Funktion Software Update wird die Software
Ihrer Dunstabzugshaube aktualisiert (z. B. Optimierung,
Fehlerbehebung, sicherheitsrelevante Updates). Vorausgesetzt ist, Sie sind registrierter Home Connect Nutzer, haben die App auf Ihrem mobilen Endgerät
installiert und sind mit dem Home Connect Server verbunden.
Sobald ein Software Update verfügbar ist, werden Sie über die Home Connect App informiert und können über die App das Software Update starten.
Nach erfolgreichem Download können Sie die Installation über die Home Connect App starten, wenn Sie in
Ihrem lokalen Netzwerk sind.
Nach erfolgreicher Installation werden Sie über die Home Connect App informiert.
Hinweise
■ Während des Downloads können Sie Ihre Dunstab-
zugshaube weiterhin benutzen.
■ Je nach persönlichen Einstellungen in der App kann
ein Software Update auch automatisch heruntergeladen werden.
■ Im Falle eines sicherheitsrelevanten Updates wird
empfohlen, die Installation schnellstmöglich durchzuführen.
Hinweis zum Datenschutz
Mit der erstmaligen Verbindung Ihres Geräts mit einem
an das Internet angebundenen WLAN-Netzwerk übermittelt Ihr Gerät nachfolgende Kategorien von Daten an
den Home Connect Server (Erstregistrierung):
■ Eindeutige Gerätekennung (bestehend aus Geräte-
schlüsseln sowie der MAC Adresse des verbauten
Wi-Fi Kommunikationsmoduls).
■ Sicherheitszertifikat des Wi-Fi Kommunikationsmo-
duls (zur informationstechnischen Absicherung der
Verbindung).
■ Die aktuelle Software- und Hardwareversion Ihres
Hausgeräts.
■ Status eines eventuellen vorangegangenen Rückset-
zens auf Werkseinstellungen.
Diese Erstregistrierung bereitet die Nutzung der Home
Connect Funktionalitäten vor und ist erst zu dem Zeitpunkt erforderlich, zu dem Sie Home Connect Funktionalitäten erstmals nutzen möchten.
Hinweis: Beachten Sie, dass die Home Connect Funkti-
onalitäten nur in Verbindung mit der Home Connect
App nutzbar sind. Informationen zum Datenschutz können in der Home Connect App abgerufen werden.
Konformitätserklärung
Hiermit erklärt Robert Bosch Hausgeräte GmbH, dass
sich das Gerät mit Home Connect Funktionalität in
Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der
Richtlinie 2014/53/EU befindet.
Eine ausführliche RED Konformitätserklärung finden Sie
im Internet unter www.bosch-home.com auf der Produktseite ihres Gerätes bei den zusätzlichen Dokumenten.
Verbindung zurücksetzen
Sie können jederzeit die gespeicherten Verbindungen
zum Heimnetzwerk und zu Home Connect zurücksetzen.
Halten Sie die Symbole # und > so lange gedrückt,
bis das Symbol D erlischt. Bei eingeschaltetem Signalton ertönt ein akustisches Signal.
12
Reinigen und warten de
2Reinigen und warten
Rei n i ge n und wa r t e n
:Warnung
Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen.
:Warnung
Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen.
Vor der Reinigung Netzstecker ziehen oder Sicherung
im Sicherungskasten ausschalten.
:Warnung
Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
:Warnung
Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig
sein. Schutzhandschuhe tragen.
:Warnung
Verletzungsgefahr!
Klemmgefahr beim Öffnen und Schließen der Glasfront.
Nicht in den Bereich hinter der Glasscheibe und nicht in
den Bereich der Scharniere greifen.
Bereich Reinigungsmittel
Edelstahl Heiße Spüllauge:
Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.
Edelstahlflächen nur in Schliffrichtung reinigen.
Beim Kundendienst oder im Fachhandel sind
spezielle Edelstahl-Pflegemittel erhältlich. Das
Pflegemittel mit einem weichen Tuch hauchdünn auftragen.
Lackierte Oberflächen
Heiße Spüllauge:
Mit einem feuchten Spültuch reinigen und
einem weichen Tuch nachtrocknen.
Keinen Edelstahlreiniger verwenden.
Aluminium und Kunststoff
Heiße Spüllauge:
Mit einem weichen Tuch reinigen.
Glas Glasreiniger:
Mit einem weichen Tuch reinigen. Keinen
Glasschaber verwenden.
Bedienelemente Heiße Spüllauge:
Mit einem feuchten Spültuch reinigen und
einem weichen Tuch nachtrocknen.
Stromschlaggefahr durch eindringende
Nässe.
Beschädigungsgefahr der Elektronik durch
eindringende Nässe. Bedienelemente nie mit
nassem Tuch reinigen.
Keinen Edelstahlreiniger verwenden.
--------
Reinigungsmittel
Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie
■ keine scharfen oder scheuernden Reinigungsmittel,
z.B. Scheuerpulver oder Scheuermilch,
■ keine stark alkoholhaltigen Reinigungsmittel,
■ keine harten Scheuerkissen oder Putzschwämme,
■ keine Hochdruckreiniger oder Dampfreiniger,
■ keine kalklösenden Reinigungsmittel,
■ keine aggressiven Allzweckreiniger,
■ kein Backofenspray.
Hinweis: Neue Schwammtücher vor Gebrauch gründ-
lich auswaschen.
Hinweis: Alle Anweisungen und Warnungen beachten,
die den Reinigungsmitteln beiliegen.
Metallfettfilter ausbauen
1. Glasfront langsam und vollständig öffnen. Dabei die
Glasfront mittig anfassen und festhalten.
2. Verriegelung öffnen und den Metallfettfilter herunter-
klappen. Dabei mit der anderen Hand unter den
Metallfettfilter fassen.
3. Metallfettfilter aus der Halterung herausnehmen.
Hinweise
– Fett kann sich unten im Metallfettfilter ansam-
meln.
– Metallfettfilter waagerecht halten, um ein Abtrop-
fen von Fett zu vermeiden.
13
de Reinigen und warten
Metallfettfilter reinigen
Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.
:Warnung
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben.
Hinweise
■ Verwenden Sie keine aggressiven, säure- oder lau-
genhaltigen Reinigungsmittel.
■ Wir empfehlen, die Fettfilter alle zwei Monate zu reini-
gen.
■ Bei Reinigung der Metallfettfilter auch die Halterung
der Metallfettfilter im Gerät mit einem feuchten Tuch
reinigen.
■ Die Metallfettfilter können Sie in der Geschirrspülma-
schine oder von Hand reinigen.
Von Hand:
Hinweis: Bei hartnäckigem Schmutz können Sie einen
speziellen Fettlöser verwenden. Er kann über den
Online-Shop bestellt werden.
Metallfettfilter einbauen
:Warnung
Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig
sein. Schutzhandschuhe tragen.
Hinweis: Alle zugänglichen Gehäuseteile reinigen.

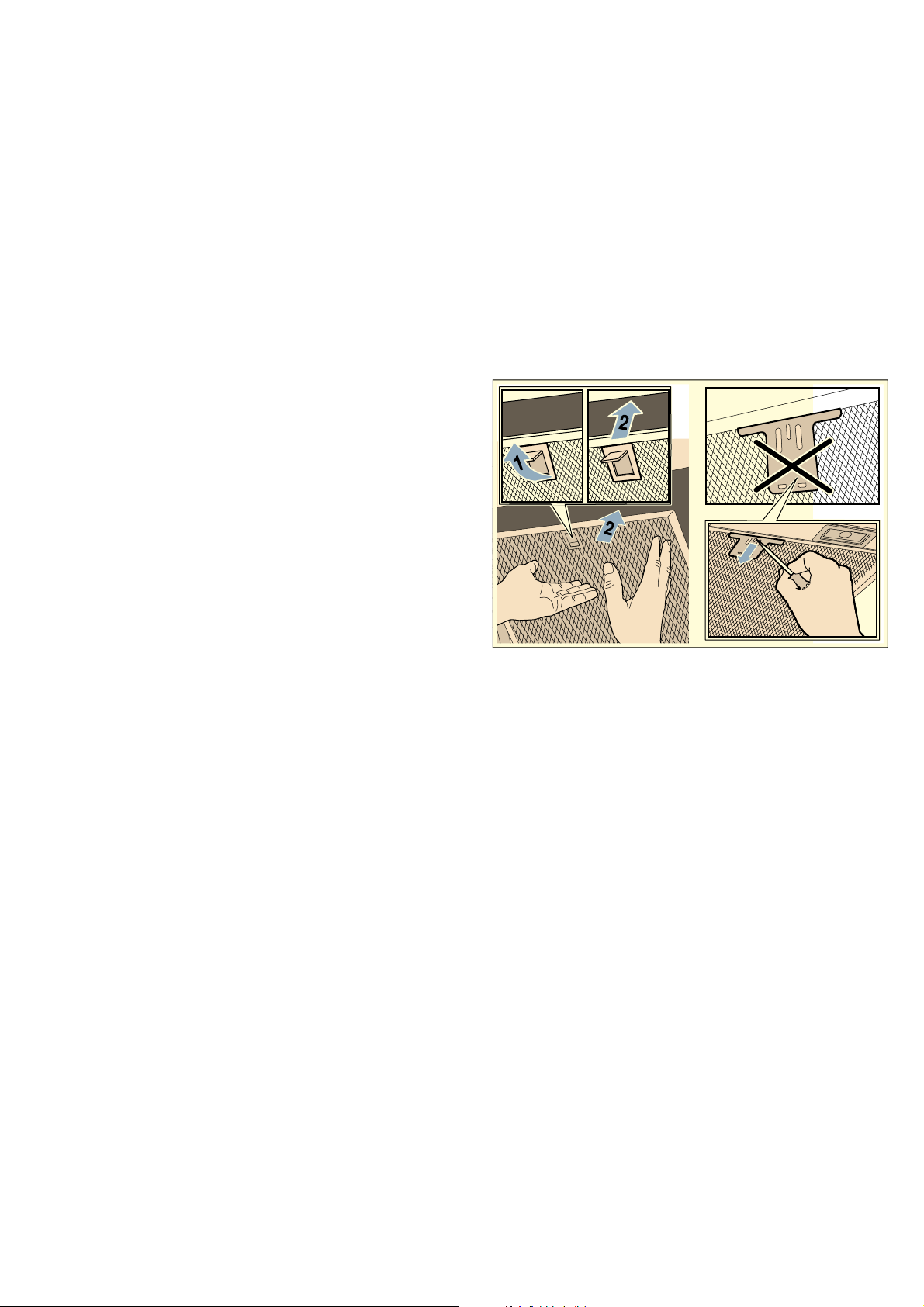

1. Metallfettfilter einsetzen und Verriegelung einrasten.
Dabei mit der anderen Hand unter den Metallfettfilter
fassen.
Hinweis: Die korrekte Lage der Metallfettfilter beach-
ten.
2. Falls der Metallfettfilter nicht korrekt eingesetzt
wurde, die Verriegelung öffnen und den Metallfettfilter korrekt einsetzen.
■ Die Metallfettfilter in heißer Spüllauge einweichen.
■ Zur Reinigung eine Bürste verwenden und danach
die Filter gut ausspülen.
■ Die Metallfettfilter auf einer saugfähigen Unterlage
abtropfen lassen.
In der Geschirrspülmaschine:
Hinweis: Bei der Reinigung in der Geschirrspülma-
schine können leichte Verfärbungen auftreten. Verfärbungen haben keinen Einfluss auf die Funktion der
Metallfettfilter.
■ Haushaltsüblichen Geschirrreiniger verwenden.
■ Stark verschmutzte Metallfettfilter nicht zusammen
mit Geschirr reinigen.
■ Die Metallfettfilter locker in die Geschirrspülma-
schine stellen. Die Metallfettfilter nicht einklemmen.
■ Bei der Temperatureinstellung maximal 50°C wäh-
len.
14
Störungen, was tun? de
3Störungen, was tun?
Stör ungen, wa s tun?
Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.
:Warnung
Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich. Nur ein
von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker
ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Störungstabelle
Störung Mögliche Ursa-
che
Gerät funktioniert
nicht
Stecker ist nicht
eingesteckt
Stromausfall Prüfen, ob andere Küchenge-
Sicherung defekt Im Sicherungskasten prüfen,
Die Beleuchtung
funktioniert nicht.
Die Tastenbeleuchtung funktio-
Die LED-Leuchten sind defekt.
Die Steuereinheit
ist defekt.
niert nicht.
--------
LED-Leuchten
Defekte LED-Leuchten dürfen nur durch den Hersteller,
seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallateur) ausgetauscht werden.
Lösung
Gerät am Stromnetz anschließen
räte funktionieren
ob die Sicherung für das
Gerät in Ordnung ist
Rufen Sie den Kundendienst.
Rufen Sie den Kundendienst.
4Kundendienst
Kundendiens t
Geben Sie beim Anruf bitte die Erzeugnisnummer
(E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir
Sie qualifiziert betreuen können. Das Typenschild mit
den Nummern finden Sie auf der Oberseite des Gerätes.
Z-Nr:FD:E-Nr:
Type:
Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.
E-Nr. FD-Nr.
Kundendienst O
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der
Garantiezeit nicht kostenlos ist.
Die Kontaktdaten aller Länder für den nächstgelegenen
Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.
Reparaturauftrag und Beratung bei Störungen
A 0810 550 511
D 089 69 339 339
CH 0848 840 040
Vertrauen Sie auf die Kompetenz des Herstellers. Sie
stellen somit sicher, dass die Reparatur von geschulten
Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind.
:Warnung
Verletzungsgefahr!
Das Licht von LED-Leuchten ist sehr grell und kann die
Augen schädigen (Risikogruppe 1). Nicht länger als
100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.
15
de Kundendienst
Zubehör
(nicht im Lieferumfang enthalten)
Hinweis: Diese Anleitung gilt für mehrere Gerätevarian-
ten. Es ist möglich, dass Sonderzubehör aufgeführt ist,
das nicht auf Ihr Gerät zutrifft.
Hinweis: Beachten Sie die Montageanleitung im Zube-
hör.
Zubehör Bestellnummer
Starter Set für Umluftbetrieb (Flachessen mit
Kamin)
Wechselfilter für Starter Set
Starter Set für Umluftbetrieb (Flachessen ohne
Kamin)
Wechselfilter für Starter Set
Starter Set für Umluftbetrieb (Schrägessen mit
Kamin)
Wechselfilter für Starter Set
Starter Set für Umluftbetrieb (Schrägessen ohne
Kamin)
Wechselfilter für Starter Set
Starter Set für Umluftbetrieb mit regenerierbarem
Filter (Flachessen mit Kamin)
Starter Set für Umluftbetrieb mit regenerierbarem
Filter (Flachessen ohne Kamin)
Starter Set für Umluftbetrieb mit regenerierbarem
Filter (Schrägessen mit Kamin)
Starter Set für Umluftbetrieb mit regenerierbarem
Filter (Schrägessen ohne Kamin)
CleanAir Umluftmodul
Wechselfilter für CleanAir Umluftmodul (nicht
regenerierbar)
Wechselfilter für CleanAir Umluftmodul (regenerierbar)
--------
DWZ0AF0U0
DWZ0AF0A0
DWZ0AF0T0
DWZ0AF0A0
DWZ0AK0U0
DWZ0AK0A0
DWZ0AK0T0
DWZ0AK0A0
DWZ0AF0S0
DWZ0AF0R0
DWZ0AK0S0
DWZ0AK0R0
DWZ0AX5C0
DSZ5201
DZZ0XX0P0
16
MONTAGEANLEITUNG
Kundendienst de
Montageanleitung
■ Dieses Gerät wird an der Wand installiert.
■ Wird die Dunstabzugshaube im Abluftmodus betrie-
ben, muss eine Kaminverblendung montiert werden.
Wird die Dunstabzugshaube im Umluftmodus betrieben, muss Sonderzubehör montiert werden. Dazu
die dort beiliegende Installationsanleitung beachten.
Die Montage der Kaminverblendung kann im Umluftmodus entfallen.
■ Für zusätzliche Sonderzubehörteile die dort beilie-
gende Installationsanleitung beachten.
■ Die Oberflächen des Gerätes sind empfindlich. Bei
der Installation Beschädigungen vermeiden.
$ %
$ %
$
PLQ PP
PD[PP
%
PLQ PP
PD[PP
PP
PP
PLQ
PP
PP
PLQ
PP
PP
17
de Wichtige Sicherheitshinweise
Hinweis: Wir empfehlen das Gerät so aufzuhängen,
dass die untere Kante des Glasschirms mit der Unterkante der benachbarten Oberschränke eine Linie bildet.
Sicherstellen, dass die angegebenen Sicherheitsabstände zum Kochfeld eingehalten werden.
A B
(Wichtige
Sicherheitshinweise
Wichtige Si cherhei t shi nwei se
Diese Anleitung sorgfältig lesen. Nur dann
können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung
für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.
Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.
Nur bei fachgerechtem Einbau entsprechend
der Montageanleitung ist die Sicherheit beim
Gebrauch gewährleistet. Der Installateur ist für
das einwandfreie Funktionieren am Aufstellungsort verantwortlich.
Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.
Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.
Für die Installation müssen die aktuell gültigen
Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.
:Warnung
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich
entzünden. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen
Hitzestau zu vermeiden. Beachten Sie die
Angaben zu Ihrem Kochgerät.
:Warnung
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich
entzünden. In der Nähe des Gerätes nie mit
offener Flamme arbeiten (z.B. flambieren).
Gerät nur dann in der Nähe einer Feuerstätte
für feste Brennstoffe (z.B. Holz oder Kohle)
installieren, wenn eine geschlossene, nicht
abnehmbare Abdeckung vorhanden ist. Es
darf keinen Funkenflug geben.
18
Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.
:Warnung
Lebensgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen. Die Abluft darf weder
in einen in Betrieb befindlichen Rauch- oder
Abgaskamin, noch in einen Schacht, welcher
der Entlüftung von Aufstellungsräumen von
Feuerstätten dient, abgegeben werden. Falls
die Abluft in einen Rauch- oder Abgaskamin
geführt werden soll, der nicht in Betrieb ist,
muss die Zustimmung des zuständigen
Schornsteinfegermeisters eingeholt werden.
:Warnung
Lebensgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn das
Gerät im Abluftbetrieb gleichzeitig mit einer
raumluftabhängigen Feuerstätte verwendet wird.
Wichtige Sicherheitshinweise de
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den
gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im
Umluftbetrieb eingesetzt, ist der Betrieb ohne
Einschränkung möglich.
:Warnung
Lebensgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen. Bei Installation einer
Lüftung mit einer kamingebundenen Feuerstelle muss die Stromzuführung der Haube mit
einer geeigneten Sicherheitsschaltung versehen werden.
Raumluftabhängige Feuerstätten (z. B. gas-, öl, holz- oder kohlebetriebene Heizgeräte,
Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum
und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den
benachbarten Räumen Raumluft entzogen ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder
Abzugsschacht werden in die Wohnräume
zurückgesaugt.
■ Es muss daher immer für ausreichende
Zuluft gesorgt werden.
■ Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Ein gefahrloser Betrieb ist nur dann möglich,
wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet.
Dies kann erreicht werden, wenn durch nicht
verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische
Maßnahmen, die zur Verbrennung benötigte
Luft nachströmen kann.
:Warnung
Verletzungsgefahr!
■ Bauteile innerhalb des Gerätes können
scharfkantig sein. Schutzhandschuhe tragen.
Verletzungsgefahr!
■ Ist das Gerät nicht ordnungsgemäß befes-
tigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert
werden.
Verletzungsgefahr!
■ Das Gerät ist schwer. Zum Bewegen des
Gerätes sind 2 Personen erforderlich. Nur
geeignete Hilfsmittel verwenden.
Verletzungsgefahr!
■ Veränderungen am elektrischen oder
mechanischen Aufbau sind gefährlich und
können zu Fehlfunktionen führen. Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen.
:Warnung
Gefahr durch Magnetismus!
In der Gerätefront sind Permanentmagnete
eingesetzt. Diese können elektronische
Implantate, z. B. Herzschrittmacher oder Insulinpumpen, beeinflussen. Als Träger von elektronischen Implantaten 10 cm Mindestabstand
zur Gerätefront einhalten.
19
de Allgemeine Hinweise
:Warnung
Stromschlaggefahr!
■ Bauteile innerhalb des Gerätes können
scharfkantig sein. Das Anschlusskabel kann
beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.
Stromschlaggefahr!
■ Die Trennung des Gerätes vom Stromnetz
muss jederzeit möglich sein. Das Gerät darf
nur an eine vorschriftsmäßig installierte
Schutzkontakt-Steckdose angeschlossen
werden. Wenn der Stecker nach dem Einbau nicht mehr erreichbar ist, muss in der
festverlegten elektrischen Installation eine
Trennvorrichtung in den Phasen nach den
Errichtungsbestimmungen vorgesehen werden. Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführen.
Wir empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der
Geräteversorgung zu installieren.
:Warnung
Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich.
Nur ein von uns geschulter KundendienstTechniker darf Reparaturen durchführen und
beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten
ausschalten. Kundendienst rufen.
:Warnung
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich.
Kinder nie mit Verpackungsmaterial spielen
lassen.
KAllgemeine Hinweise
Al l g e mei ne Hi n we i s e
Wand überprüfen
■ Die Wand muss eben, senkrecht und ausreichend
tragfähig sein.
■ Die Tiefe der Bohrlöcher muss der Länge der
Schrauben entsprechen. Die Dübel müssen einen
festen Halt haben.
■ Die beiliegenden Schrauben und Dübel sind für mas-
sives Mauerwerk geeignet. Für andere Konstruktionen (z. B. Rigips, Porenbeton, Poroton-Mauerziegel)
müssen entsprechende Befestigungsmittel verwendet werden.
■ Das max. Gewicht der Dunstabzugshaube beträgt 40
kg.
Elektrischer Anschluss
:Warnung
Stromschlaggefahr!
Bauteile innerhalb des Gerätes können scharfkantig
sein. Das Anschlusskabel kann beschädigt werden.
Anschlusskabel während der Installation nicht knicken
oder einklemmen.
Die erforderlichen Anschlussdaten stehen auf dem Typenschild auf der Oberseite des Gerätes.
Länge der Anschlussleitung: ca. 1,30 m
Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
:Warnung
Stromschlaggefahr!
Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose
angeschlossen werden. Wenn der Stecker nach dem
Einbau nicht mehr erreichbar ist, muss in der festverlegten elektrischen Installation eine Trennvorrichtung in
den Phasen nach den Errichtungsbestimmungen vorgesehen werden. Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführen. Wir
empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren.
20
Installation de
5Installation
Installation
Installation vorbereiten
Achtung!
Stellen Sie sicher, dass sich im Bereich der Bohrungen
keine Stromleitungen, Gas- oder Wasserrohre befinden.
Wird die Dunstabzugshaube im Abluftmodus betrieben, muss eine Kaminverblendung montiert werden.
Wird die Dunstabzugshaube im Umluftmodus betrieben,
muss Sonderzubehör montiert werden. Dazu die dort
beiliegende Installationsanleitung beachten.Die Montage der Kaminverblendung kann im Umluftmodus entfallen.
1. Position der Dunstabzugshaube ermitteln und die
Unterkante des Geräts leicht an der Wand anzeich-
nen. Die Mitte dabei vom Kochfeld ausgehend
bestimmen.
Hinweis: Wir empfehlen die Dunstabzugshaube so
aufzuhängen, dass die untere Kante des Glas-
schirms mit der Unterkante der benachbarten Ober-
schränke eine Linie bildet. Sicherstellen, dass die
angegebenen Sicherheitsabstände zum Kochfeld
eingehalten werden.
$
\
]
[
PP
%
\
]
[
PP
2. Schablone an die vorgezeichnete Line anlegen und
fixieren. Positionen für die Schrauben anzeichnen.
Für die Montage der Kaminverblendung muss die
Schablone an der vorgegebenen Schnittlinie
getrennt werden.
3. Löcher mit Ø 8 mm und Bohrtiefe 80 mm für die
Befestigungen bohren, Schablone entfernen und
Dübel wandbündig eindrücken.
21
de Installation
Montage mit Kaminverblendung Montage ohne Kaminverblendung
$
PP
%
PP
PP
PP
PP
PP
[
[
PP
PP
$
PP
PP
[
PP
PP
%
PP
[
PP
PP
PP
PP
PP
Installation
PP
PP
22
Die Aufhängung für die Dunstabzugshaube handfest anschrauben, mit einer Wasserwaage ausrichten und festschrauben.
Installation de
Gerät aufhängen und ausrichten
1. Schutzfolie vom Gerät zuerst an der Rückseite und
nach der Montage vollständig abziehen.
2. Gerät so einhängen, dass es fest an den Aufhängun-
gen einrastet.
3. Bei Bedarf kann das Gerät nach rechts oder links
verschoben werden.
4. Schrauben für die Aufhängung fest anziehen. Dabei
den Winkel festhalten. ¨
5. Wird kein Kanal montiert, die zwei Sicherungs-
schrauben ohne Winkel festschrauben. ©
:Warnung
Stromschlaggefahr!
Bauteile innerhalb des Gerätes können scharfkantig
sein. Das Anschlusskabel kann beschädigt werden.
Anschlusskabel während der Installation nicht knicken
oder einklemmen.
1. Kaminverblendungen trennen.
Dazu das Klebeband abziehen
2. Schutzfolien an beiden Kaminverblendungen abzie-
hen.
3. Kaminverblendungen ineinander schieben.
Hinweise
– Um Kratzer zu vermeiden, Papier als Schutz über
die Kanten der äußeren Kaminverblendung legen.
– Schlitze der inneren Kaminverblendung nach
unten.
4. Kaminverblendungen auf dem Gerät aufsetzen.
5. Innere Kaminverblendung nach oben schieben, links
und rechts am Haltewinkel einhängen und nach
unten einrasten. ¨
6. Kaminverblendung mit zwei Schrauben seitlich an
den Haltewinkel schrauben. ©
Rohrverbindungen befestigen
Wird die Dunstabzugshaube im Abluftmodus betrieben,
muss die Rohrverbindung hergestellt werden. Wird die
Dunstabzugshaube im Umluftmodus betrieben, muss
Sonderzubehör montiert werden. Dazu die dort beiliegende Installationsanleitung beachten.
Hinweis: Wird ein Aluminiumrohr verwendet, den
Anschlussbereich vorher glätten.
Abluftrohr Ø 150 mm (empfohlene Größe)
Abluftrohr direkt am Luftstutzen befestigen und abdichten.
Abluftrohr Ø 120 mm
1. Reduzierstutzen direkt am Luftstutzen befestigen.
2. Abluftrohr am Reduzierstutzen befestigen.
3. Beide Verbindungsstellen geeignet abdichten.
Kaminverblendung montieren
Wird die Dunstabzugshaube im Abluftmodus betrieben, muss eine Kaminverblendung montiert werden.
Die Montage der Kaminverblendung kann im Umluftmodus entfallen.
:Warnung
Verletzungsgefahr!
durch scharfe Kanten während der Installation. Während der Installation des Gerätes immer Schutzhandschuhe tragen.
7. Untere Kaminverblendung am Haltewinkel einklip-
sen. Das Anschlusskabel darf nicht beschädigt werden! ª
Hinweis: Wurde ein Sonderzubehör Umluft montiert
und wird die Dunstabzugshaube ohne Kaminverblendung betrieben, muss das Kabel am Stutzen aufgerollt
werden.
23
Robert Bosch Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München
Germany
www.bosch-home.com
*9001159662*
9001159662
970824
Loading...
