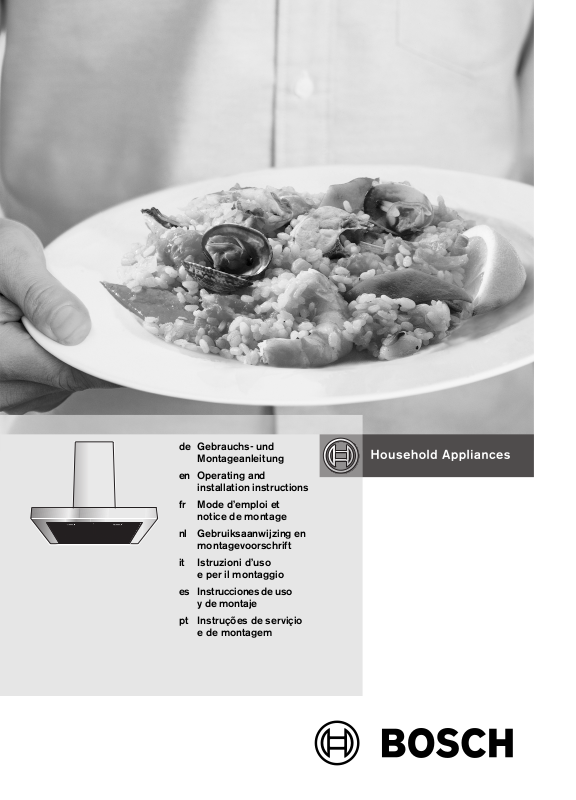

BOSCH DWB092750 User Manual
de Gebrauchs- und
Montageanleitung
en Operating and
installation instructions
fr Mode d’emploi et
notice de montage
nl Gebruiksaanwijzing en
montagevoorschrift
it Istruzioni d’uso
e per il montaggio
es Instrucciones deuso
y de montaje
pt Instruções de serviçio
e de montagem
Abb. 1
ELECTRO
ÉLECTRO
Abb. 1
GAS
GAZ
min. 650
min. 550
de Seite 03–15
en page 16–28
fr pages 29 – 41
nl pagina 42 – 54
it pagina 055– 67
es página 068– 80
pt página 081– 93
3
E-Nr. FD
V
OR DEM ERSTEN BENUTZEN
HINWEIS: Diese Gebrauchsanleitung gilt für
mehrere Geräteausführungen. Es ist möglich,
dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreen.
Bevor Sie das neue Gerät in Betrieb nehmen,
lesen Sie bitte die Gebrauchsanleitung
sorgfältig durch. Sie enthält wichtige
Informationen für Ihre Sicherheit sowie zum
Gebrauch und zur Pege des Gerätes.
Bewahren Sie die Gebrauchs- und
Montageanleitung gut auf und geben Sie sie
einem eventuellen Nachbesitzer weiter.
HINWEISE ZUM UMWELTSCHUTZ
Entsorgung der Transportverpackung
Ihr neues Gerät wurde auf dem Weg zu Ihnen
durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich
und wieder verwertbar. Bitte helfen Sie mit
und entsorgen Sie die Verpackung
umweltgerecht.
Verpackungsteile können für Kinder gefährlich
sein. Bewahren Sie diese deshalb außerhalb
der Reichweite von Kindern auf.
Entsorgung des Altgerätes
Altgeräte sind kein wertloser Abfall. Durch
umweltgerechte Entsorgung können wertvolle
Rohstoe wiedergewonnen werden.
Dieses Gerät ist entsprechend
der europäischen Richtlinie
2002/96/EG über Elektro- und
Elektronik-Altgeräte (waste
electrical and electronic
equipment - WEEE)
gekennzeichnet. Die
Richtlinie gibt den Rahmen
für eine EU-weit gültige
Rücknahme und Verwertung der Altgeräte vor.
Bevor Sie das Altgerät entsorgen, machen Sie
es unbrauchbar.
Geben Sie Ihr Altgerät auf keinen Fall in den
Restmüll!
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder bei
Ihrer Gemeindeverwaltung.
Sorgen Sie dafür, dass das Altgerät bis zur
Entsorgung kindersicher aufbewahrt wird.
Störungen
Bei eventuellen Rückfragen oder
Störungen, bitte den Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
Die Nummern sind auf dem Typenschild, nach
Abnahme der Fettlter, im Innenraum der
Dunstabzugshaube zu nden.
Tragen Sie die Nummern in obige Felder ein.
Allgemeine Informationen
Bestimmungsgemäße Verwendung
Diese Dunstabzugshaube entspricht den
vorgeschriebenen Sicherheitsbestimmungen.
Ein unsachgemäßer Gebrauch kann zu Schäden
an Personen oder Sachen führen.
Die Dunstabzugshaube darf ausschließlich
im Haushalt benutzt werden. Der Hersteller
haftet nicht für Schäden, die durch unsachgemäßen Gebrauch oder falsche Bedienung
verursacht werden.
Der Hersteller kann nicht für Schäden
verantwortlich gemacht werden, die auf
Nichtbeachtung der Sicherheitshinweise
zurückzuführen sind.
VERLETZUNGSGEFAHR
Kinder nicht mit der Dunstabzugshaube
spielen lassen! Erwachsene und Kinder dürfen
nie unbeaufsichtigt das Gerät betreiben,
– wenn sie körperlich oder geistig dazu
nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung
fehlen, das Gerät richtig und sicher zu
bedienen.
Technische Sicherheit
Die Dunstabzugshaube hat das Werk in
einwandfreiem Zustand verlassen. Kontrollieren
Sie das Gerät dennoch vor der Montage auf
sichtbare Schäden. Ist es beschädigt, dürfen Sie
es nicht in Betrieb nehmen!
Wird die Anschlussleitung der
Dunstabzugshaube beschädigt, muss sie
durch den Hersteller, seinem Kundendienst
oder einer ähnlich qualizierten Person ersetzt
werden, um Gefährdungen zu vermeiden.
Montage (einschließlich elektrischer
Anschluss), Wartung oder Reparatur der
Dunstabzugshaube dürfen nur von einer
Fachkraft durchgeführt werden.
In jedem Fall muss die Dunstabzugshaube
durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos gemacht
werden!
Sicherheitshinweise
Durch unsachgemäße Montage, Wartung
oder Reparatur können erhebliche Gefahren
für den Benutzer entstehen, für die der
Hersteller nicht haftet.
Veränderungen des elektrischen oder
mechanischen Aufbaus sind gefährlich und
dürfen nicht vorgenommen werden!
Sie können auch zu Fehlfunktionen an der
Dunstabzugshaube führen.
Gleichzeitiger Betrieb der Dunstabzugshaube mit einer raumluftabhängigen
Feuerstätte
Raumluftabhängige Feuerstätten sind z.B
gas-, öl-, holz-, oder kohlebetriebene
Heizgeräte, Durchlauferhitzer,
Warmwasserbereiter, Kochmulden oder
Backöfen, die Verbrennungsluft aus dem
Aufstellraum beziehen und deren Abgase
durch einen Kamin ins Freie abgeführt werden.
VERGIFTUNGSGEFAHR
Bei gleichzeitigem Betrieb der Dunstabzugshaube mit einer raumluftab-hängigen
Feuerstätte besteht Vergiftungsgefahr durch
zurückgesaugte Verbrennungsgase.
4
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der Feuerstätte
4Pa (0,04mbar) nicht überschreitet.
Dies kann erreicht werden, wenn durch nicht
verschließbare Önungen, z.B. in Türen,
Fenstern, in Verbindung mit einem Zuluft-/
Abluftmauerkasten oder durch andere
technische Maßnahmen, die zur Verbrennung
benötigte Luft nachströmen kann.
Es muss daher immer für ausreichend Zuluft
gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein stellt die
Einhaltung des Grenzwertes nicht sicher.
HINWEIS: Bei der Beurteilung muss immer der
gesamte Lüftungsverbund der Wohnung
beachtet werden. Ziehen Sie zur Beurteilung
den Rat des zuständigen Schornsteinfegermeisters hinzu.
Wird die Dunstabzugshaube ausschließlich
im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
Spezielle Hinweise für Gaskochgeräte
Bei der Montage über Gaskochstellen sind
die national einschlägigen gesetzlichen
Bestimmungen (zB in Deutschland: Technische
Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gültigen
Einbauvorschriften und -hinweise der GasGerätehersteller beachtet werden.
Bei der Montage ist zu beachten, dass sich
nur eine Seite der Dunstbzugshaube direkt
neben einem Hochschrank oder einer Wand
benden darf. Es besteht sonst die Gefahr eines
Hitzestaus. Der Abstand zur Wand oder zum
Hochschrank muss mindestens 50mm
betragen.
VERBRENNUNGSGEFAHR
Betreiben Sie nicht mehr als zwei Gaskochstellen gleichzeitig über einen Zeitraum von
max. 15 Minuten bei höchster Wärmebelastung. Durch die Hitzeeinwirkung besteht
Verbrennungsgefahr beim Berühren der
Gehäuseoberächen!
Beachten Sie, dass ein Großbrenner mit
mehr als 5 kW (Wok) der Leistung von zwei
Gasbrennern entspricht.
Die Dunstabzugshaube kann durch die
starke Hitzeeinwirkung beschädigt werden.
Betreiben Sie eine Gaskochstelle nie ohne
aufgesetztes Kochgeschirr. Regeln Sie die
Flamme so, dass sie nicht über das
Kochgeschirr hinausragt.
Sicherheitshinweise
5
6
Sachgemäßer Gebrauch
Reinigen Sie die Dunstabzugshaube
sorgfältig vor der ersten Inbetriebnahme.
Vor jeder Reinigung und Pege ist die
Dunstabzugshaube durch Ziehen des
Netzsteckers oder Ausschalten der Sicherung
stromlos zu machen.
Lampen (insbesondere Halogenlampen)
werden bei Betrieb sehr heiß. Auch einige Zeit
nach dem Ausschalten besteht noch
Verbrennungsgefahr!
Vor jedem Lampenwechsel muss die
Dunstabzugshaube stromlos gemacht werden
und die Lampen müssen abgekühlt sein!
Betreiben Sie die Dunstabzugshaube nur
mit eingesetzten Lampen.
Schalten Sie die Dunstabzugshaube immer
ein, wenn eine Kochstelle benutzt wird. Bei
nicht eingeschalteter Dunstabzugshaube kann
sich Kondenswasser bilden. Dadurch können
Korrosionsschäden am Gerät auftreten.
Stellen Sie keine
Gegenstände auf der
Dunstabzugshaube ab.
BRANDGEFAHR
Nicht unter der Dunstabzugshaube ambieren
oder mit oener Flamme arbeiten.
Die eingeschaltete Dunstabzugshaube zieht
Flammen in den Filter. Durch Ablagerungen
am Fettlter besteht Brandgefahr!
Beaufsichtigen Sie Töpfe, Pfannen und
Frittiergeräte, wenn Sie Speisen mit Ölen und
Fetten, z.B. Pommes Frites, zubereiten.
Überhitzte Öle oder Fette können sich leicht
entzünden!
Durch regelmäßige Reinigung der Fettter
und dem rechtzeitigen Wechsel des Aktivkohlelters beugen Sie einer Brandgefahr vor.
Betreiben Sie die Dunstabzugshaube nie
ohne Fettlter.
Sachgemäße Montage
Beachten sie die Herstellerangaben für das
Kochgerät, ob der Betrieb einer Dunstabzugshaube darüber möglich ist.
Sofern vom Hersteller des Kochgerätes
keine größeren Sicherheitsabstände
vorgegeben sind, gilt ein Mindestabstand
– zwischen Elektrokochstellen und Unter-
kante der Dunstabzugshaube von
550 mm, Abb.1.
– zwischen Gaskochstellen (Oberkante
Topfträger) und Unterkante der
Dunstabzugshaube von
650 mm, Abb.1.
Werden unterschiedliche Kochgeräte
betrieben, gilt der größte angegebene
Abstand.
Die Breite der Dunstabzugshaube muss der
Breite der Kochstelle entsprechen.
Über einer Feuerstätte für feste Brennstoe,
von der eine Brandgefahr (z.B. Funkenug)
ausgehen kann, ist die Montage der
Dunstabzugshaube nur dann zulässig, wenn
die Feuerstätte eine geschlossene, nicht
abnehmbare Abdeckung hat und die
länderspezischen Vorschriften eingehalten
werden. Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden.
Um Schäden an der Kochstelle zu
vermeiden, muss diese bei der Montage der
Dunstabzugshaube abgedeckt werden.
Sicherheitshinweise
7
Betriebsarten
Gerätemaße Abluft
Gerätemaße Umluft
min.
126
min.
450
min.
400
min. 580
max 1.030
min.
126
min.
450
min. 580
max 1.030
Die Dunstabzugshaube ist im Abluft- und
Umluftbetrieb verwendbar.
Abluftbetrieb
Die angesaugte Luft wird durch die Fettlter
gereinigt und durch ein Rohrsystem ins Freie
geleitet.
Umluftbetrieb
Die angesaugte Luft wird durch die Fettlter
und einem Aktivkohlelter gereinigt und wieder in die Küche zurückgeführt.
Um die Geruchsstoe im Umluftbetrieb zu binden, muss ein Aktivkohlelter eingebaut werden (siehe “Aus- und Einbau der Fettter”).
Das komplette Montage-Set sowie die Ersatzlter sind im Fachhandel, beim Kundendienst
oder im Online-Shop erhältlich. Die ZubehörNummer nden Sie am Ende der Gebrauchsanleitung.
8
Bedienung
HINWEIS: Es ist empfehlenswert, das Gebläse
bei Kochbeginn einzuschalten und erst einige
Minuten nach Kochende wieder
auszuschalten. Der Küchendunst wird so am
wirkungsvollsten beseitigt.
Einschalten des Lüfters und
Einstellen der Lüfterstufen
Drücken Sie die Taste 1. Bei stärkerem
Küchendunst schalten Sie in Stufe 2 oder 3.
Ausschalten des Lüfters
Drücken Sie die Taste 0.
Beleuchtung
Die Beleuchtung kann unabhängig vom
Lüfter ein- oder ausgeschaltet werden.
Für Geräte mit Intensivstufe
Durch die Intensivstufe P wird die höchste
Leistung erreicht. Sie kann bei vorübergehend
starker Dunst- und Geruchsentwicklung
eingesetzt werden.
0
1
23
Die Beschreibung der Bedienung gilt für
mehrere Geräteausführungen. Es ist möglich,
dass einzelne Ausstattungsmerkmale
beschrieben sind, die nicht auf Ihr Gerät
zutreen.
1230
1230P
Licht Lüfterstufen
Licht
Lüfterstufen
Licht
Lüfterstufen
Intensiv-
stufe
9
Reinigung und Pflege
HINWEIS ZUR GERÄTEPFLEGE
Geeignete Reinigungs- und Pegemittel für
Ihr Gerät können Sie über die Hotline oder den
Online-Shop (siehe Umschlagseite) beziehen.
Geräteoberächen
HINWEIS: Beachten Sie die Garantiebestim-
mungen im beiliegenden Serviceheft.
Die Geräteoberächen und Bedien-
elemente sind kratzempndlich. Beachten Sie
daher die folgenden Reinigungshinweise:
– Vermeiden Sie die Reinigung der Dunst-
abzugshaube mit trockenen Tüchern,
kratzenden Schwämmen, Scheuermitteln
sowie sand-, soda-, säure-, chloridhaltigen
oder sonstigen aggressiven Reinigungs-
mitteln.
– Reinigen Sie die Geräteoberächen und
Bedienelemente nur mit einem weichen,
feuchten Tuch, Spülmittel oder einem
milden Fensterreiniger.
– Kratzen Sie angetrocknete Verschmutzungen
nicht ab, sondern weichen Sie diese mit
einem feuchten Tuch auf.
– Reinigen Sie im Bereich der Bedienele-
mente vorsichtig, um ein Eindringen von
Nässe in die Elektronik zu vermeiden.
HINWEIS: Reinigen Sie Edelstahloberächen
nur in Schlirichtung!
Verwenden Sie für die Bedientasten keinen
Edelstahlreiniger!
Metall-Fettlter
Die eingesetzten Metall-Fettlter nehmen die
fettigen Bestandteile des Küchendunstes auf.
Die Filtermatten bestehen aus unbrenn-
barem Metall.
BRANDGEFAHR
Bei zunehmender Sättigung der Filter mit
fetthaltigen Rückständen erhöht sich die
Entammbarkeit. Außerdem kann die Funktion
der Dunstabzugshaube beeinträchtigt werden.
Durch rechtzeitiges Reinigen der Metall-
Fettlter wird der Brandgefahr vorgebeugt.
Beim Reinigen der Fettlter auch die
zugänglichen Gehäuseteile mit einem
feuchten Tuch von abgelagertem Fett reinigen.
Reinigen der Metall-Fettlter ...
Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Metall-Fettlter 1x im
Monat gereinigt werden.
... in der Spülmaschine
Das Reinigen der Metall-Fettlter kann in
der Geschirrspülmaschine erfolgen. Dabei
können leichte Verfärbungen auftreten, die
aber keinen Einuss auf die Funktion der
Fettlter haben.
Die Filter müssen locker in der Geschirr-
spülmaschine liegen. Sie dürfen nicht
eingeklemmt sein.
HINWEIS: Stark gesättigte Metall-Fettlter
nicht zusammen mit Geschirr reinigen.
... von Hand
Beim Reinigen von Hand, die Fettlter in
heißer Spüllauge einweichen, abbürsten, gut
ausspülen und abtropfen lassen.
Verwenden Sie keine aggressiven, säure-
oder laugenhaltigen Reinigungsmittel.
Bei besonders hartnäckigen Verschmutzungen empfehlen wir die Reinigung mit einem
speziellen Fettlöser-Spray. Dieses kann über
den Online-Shop bestellt werden.
10
Aus- und Einbau der Fettfilter
Aktivkohlelter binden die Geruchsstoe
bei Umluftbetrieb.
Ein- und Ausbauen der Aktivkohlelter
1. Bauen Sie die Fettlter aus (siehe Aus- und
Einbauen der Metall-Fettlter).
2. Setzen Sie den Aktivkohlelter ein.
3. Rasten Sie die Lasche ein.
4. Setzen Sie die Fettlter wieder ein (siehe
Aus- und Einbauen der Metall-Fettlter).
Wechsel des Aktivkohlelters
Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Aktivkohlelter ungefähr
2x im Jahr ausgetauscht werden.
Der Aktivkohlelter ist im Fachhandel, beim
Kundendienst oder im Online-Shop erhältlich
(siehe Sonderzubehör). Verwenden Sie nur
Originallter.
Aktivkohlelter enthalten keine Schadstoe.
Sie können im Hausmüll entsorgt werden.
Beachten Sie vor dem Aus- und Einbau der
Fettlter unbedingt die Hinweise und
Warnungen im Kapitel “Sicherheitshinweise”!
Aus- und Einbauen der Metall-Fettlter
1. Önen Sie die Verriegelung und klappen Sie
die Fettlter ab.
Fassen Sie dabei mit der anderen Hand
unter die Fettlter.
(bei Geräten mit Randabsaugung)
2. Reinigen Sie die Fettlter.
3. Setzen Sie die gereinigten Fettlter wieder
ein.
11
Auswechseln der Lampen
Wechsel der Glühlampen
1. Heben Sie die Lampenabdeckung leicht an.
2. Schieben Sie die Lampenabdeckung zur
Gerätemitte.
3. Ersetzen Sie die defekte Lampe durch eine
neue des gleichen Typs und gleichwertiger
Leistung (siehe Typenschild).
4. Setzen Sie die Lampenabdeckung wieder ein.
5. Stellen Sie durch Einstecken des Netzsteckers
oder durch Einschalten der Sicherung die
Stromversorgung wieder her.
HINWEIS: Sollte die Beleuchtung nicht
funktionieren, kontrollieren Sie, ob die Lampen
richtig eingesteckt sind.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Beachten Sie vor dem Auswechseln der
Lampen unbedingt die Hinweise und
Warnungen im Kapitel “Sicherheitshinweise”!
Die Beschreibung des Lampenwechsels gilt
für mehrere Geräteausführungen.
HINWEIS: Beachten Sie die Garantiebestim-
mungen im beiliegenden Serviceheft.
Wechsel der Halogenlampen
Halogenlampen werden bei Betrieb sehr heiß.
Auch einige Zeit nach dem Ausschalten
besteht noch Verbrennungsgefahr!
Die Halogenlampen müssen vor dem
Wechseln vollständig abgekühlt sein.
1. Entfernen Sie den Lampenring vorsichtig
mit einem geeigneten Werkzeug.
2. Ersetzen Sie die defekte Lampe durch eine
neue des gleichen Typs und gleichwertiger
Leistung (siehe Typenschild).
HINWEIS: Halogenlampen dürfen beim
Einsetzen nicht am Glaskolben berührt
werden. Verwenden Sie daher zum Einsetzen
des Leuchtmittels ein sauberes Tuch.
3. Setzen Sie die Lampenabdeckung wieder ein.
4. Stellen Sie durch Einstecken des
Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder her.
1
2
12
Beachten Sie vor der Montage unbedingt
die Hinweise und Warnungen im Kapitel
“Sicherheitshinweise”!
Abluftbetrieb
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die
Außenwand ins Freie geleitet.
HINWEIS: Die Abluft darf weder in einen in
Betrieb bendlichen Rauch- oder Abgaskamin
noch in einen Schacht, welcher der Entlüftung
von Aufstellungsräumen von Feuerstätten
dient, abgegeben werden.
Soll die Abluft in einen nicht in Betrieb
bendlichen Rauch- oder Abgaskamin geführt
werden, ist die Zustimmung des zuständigen
Schornsteinfegermeisters einzuholen.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vorschriften
(z. B. Landesbauordnungen) zu beachten.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
Die Dunstabzugshaube erreicht ihre
optimale Leistung durch:
– ein kurzes, geradliniges Abluftrohr und
– einen möglichst großen Rohrdurchmesser.
Sollten sich Rohrbögen nicht vermeiden
lassen, achten Sie auf möglichst große Radien.
HINWEIS: Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder Rohrdurchmessern kleiner als 150 mm, führt zu
einer Abweichung von der optimalen Luftleistung und zu einer Geräuscherhöhung.
Zum Verlegen der Abluftleitung dürfen nur
Rohre oder Schläuche aus nichtbrennbarem
Material verwendet werden.
Für Beanstandungen, die auf Planung und
Ausführung der Rohrstrecke zurückzuführen
sind, übernimmt der Hersteller der
Dunstabzugshauben keine Gewährleistung.
Rohrverbindung
Der Durchmesser der Abluftrohre sollte
nicht kleiner als 150 mm sein.
Rundrohre:
Wir empfehlen einen Innendurchmesser von
150 mm, jedoch mindestens 120 mm.
Flachkanäle müssen einen gleichwertigen
Innenquerschnitt wie Rundrohre haben.
Sie sollten keine scharfen Umlenkungen
haben.
Ø 150 mm ca. 177 cm
2
Ø 120 mm ca. 113 cm
2
Bei abweichenden Rohrdurchmessern:
Dichtstreifen einsetzen.
Anschluss Abluftrohr Ø 150 mm
(empfohlene Größe)
Abluftrohr direkt am
Luftstutzen befestigen und
geeignet abdichten. Bei
Verwendung eines
Aluminiumrohres, den
Anschlussbereich vorher
glätten.
Anschluss Abluftrohr Ø 120 mm
Reduzierstutzen direkt am
Luftstutzen befestigen.
Abluftrohr am Reduzier-
stutzen befestigen.
Beide Verbindungsstellen
geeignet abdichten.
Montagehinweise
13
Bei erforderlichem Festanschluss
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktönung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter, Sicherungen und
Schütze.
Elektrische Daten
Die erforderlichen Anschlussdaten sind nach
Herausnahme der Fettlter auf dem Typenschild im Innenraum des Gerätes zu nden.
Länge der Anschlussleitung: ca. 1,30 m.
Diese Dunstabzugshaube entspricht den EGFunkentstörbestimmungen.
ELEKTRISCHER ANSCHLUSS
Beachten Sie vor dem elektrischen
Anschluss unbedingt die Hinweise und
Warnungen im Kapitel “Sicherheitshinweise”!
Die Dunstabzugshaube darf nur durch
einen qualizierten Elektroinstallateur, der die
Vorschriften des zuständigen ElektrizitätsVersorgungsunternehmens kennt,
angeschlossen werden.
VERLETZUNGSGEFAHR
Wird die Anschlussleitung der Dunstabzugshaube beschädigt, muss sie durch den
Hersteller, seinem Kundendienst oder einer
ähnlich qualizierten Person ersetzt werden,
um Gefährdungen zu vermeiden.
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte
Schutzkontaktsteckdose angeschlossen
werden.
Die Schutzkontaktsteckdose möglichst
direkt hinter der Kaminverblendung
anbringen.
– Die Schutzkontaktsteckdose sollte über einen
eigenen Stromkreis angeschlossen sein.
– Ist die Schutzkontaktsteckdose nach der
Montage der Dunstabzugshaube nicht
mehr zugänglich, muss eine Trenn-
vorrichtung wie beim Festanschluss
vorhanden sein.
Montagehinweise
14
Montage
Die Dunstabzugshaube ist für die
Wandmontage vorgesehen.
Achten Sie bei der Montage auch auf
eventuell zu montierende Sonderzubehörteile.
Achten Sie auf den Mindestabstand
zwischen Kochstelle und Dunstabzugshaube
(siehe “Sicherheitshinweise”)!
Vermeiden Sie Beschädigungen der
empndlichen Oberächen!
Vorbereiten der Wand
Die Wand muss eben und senkrecht sein.
Die beiliegenden Schrauben und Dübel
sind für massives Mauerwerk geeignet.
Verwenden Sie für andere Wandkonstruktionen (z. B. Rigips, Porenbeton,
Poroton-Mauerziegel) die entsprechenden
Befestigungsmittel.
Achten Sie auf eine ausreichende Tragfähigkeit
der Wand.
Achten Sie darauf, dass die Tiefe der
Bohrlöcher der Länge der Schrauben
entspricht.
Für festen Halt der Dübel ist zu sorgen.
Max. Gewicht in kg: 21
Konstruktionsänderungen im Rahmen der
technischen Entwicklung bleiben vorbehalten.
Montagevorbereitung
1. Von der Decke bis zur Unterkante der
Dunstabzugshaube eine Mittellinie an die
Wand anzeichnen.
2. Mit Hilfe der beiliegenden Schablone
Positionen für die Schrauben und, zum
leichteren Einhängen, die Kontur des
Einhängebereiches anzeichnen.
Der untere Rand der Schablone entspricht
dem unteren Rand der Dunstabzugshaube.
3. 4 Löcher für die Aufhängung der
Dunstabzugshaube sowie 2 Löcher für den
Haltewinkel der Kaminverblendung Ø 8mm
bohren und Dübel wandbündig eindrücken.
4. Den Haltewinkel für die Kaminverblendung
anschrauben.
5. Die 2 mittleren Schrauben als Montagehilfe
bis auf ca. 5mm eindrehen.
Befestigung
1. Die Schutzfolie von der Dunstabzugshaube
abziehen. Dunstabzugshaube einhängen,
ausrichten und festschrauben.
2. Rohrverbindung herstellen (siehe
“Rohrverbindung”).
3. Elektrische Verbindung herstellen (siehe
“Elektrischer Anschluss”).
5
0
15
4. Kaminverblendungen auf der Dunstabzugs-
haube aufsetzen, die innere Kaminverblendung nach oben schieben und links
und rechts am Haltewinkel einhängen.
5. Die innere Kaminverblendung mit 2
Schrauben seitlich an den Haltewinkel
schrauben.
Montage der Kaminverblendungen
VERLETZUNGSGEFAHR
Die Innenseiten der Kaminverblendungen
können scharfkantig sein. Wir empfehlen bei
der Montage Schutzhandschuhe zu tragen.
1. Die Kaminverblendungen trennen. Dazu
das Klebeband abziehen.
2. Die Schutzfolie an beiden Kaminver-
blendungen abziehen.
3. Die Kaminverblendungen ineinanderschieben.
HINWEIS: Vermeiden Sie Kratzer beim Ineinan-
derschieben, indem Sie z.B. die Montageschablone als Schutz über die Kante der äußeren
Kaminverblendung legen!
Achten Sie auf die Position der Schlitze in
der Kaminverblendung!
– Abluftbetrieb: Schlitze der inneren Kamin-
verblendung nach unten.
– Umluftbetrieb: Schlitze der inneren Kamin-
verblendung nach oben.
Montage
16
E-no. FD
B
EFORE USING THE APPLIANCE FOR THE FIRST TIME
NOTE: These operating instructions apply to
several appliance models It is possible that
individual features are described which do not
apply to your appliance.
Before switching on your new appliance, please read the operating instructions carefully.
They contain important information on safety
and how to use and look after the appliance.
Keep the operating and instructions in a safe
place and pass them on to any subsequent
owner of the appliance.
INFORMATION ON PROTECTION OF THE
ENVIRONMENT
Disposal of transport packaging
Your new appliance was sent to you in
protective packaging. All utilised materials are
environmentally safe and recyclable. Please
help us by disposing of the packaging in an
environmentally friendly manner.
Packaging parts can be hazardous for children.
Therefore keep them outside the reach of
children.
Disposal of the old appliance
Old appliances are not worthless rubbish.
Valuable raw materials can be reclaimed by
recycling old appliances.
This appliance is identied
according to the European
Directive 2002/96/EC on
waste electrical and
electronic equipment –
WEEE). The directive species
the framework for an EU-wide
valid return and re-use of old
appliances.
Before disposing of your old appliance, render
it unusable.
Never treat your old appliance as nonrecyclable waste!
Please ask your dealer or inquire at your local
authority about current means of disposal.
Ensure that the old appliance is kept
childproof until it is disposed of.
Faults
Please contact customer service regarding any
queries or faults.
(See list of customer service centres).
When calling, please quote:
The numbers can be found on the rating plate,
after removal of the grease lter, inside the
extractor hood.
Enter the numbered in the above elds.
General information
17
Intended use
This extractor hood complies with the
stipulated safety regulations. Improper use
may result in injury or damage.
The extractor hood may be used in the
household only. The manufacturer is not liable
for damage which is caused by improper use or
incorrect operation.
The manufacturer cannot be made
responsible for damage which can be attributed
to non-observance of the safety instructions.
RISK OF INJURY
Do not allow children to play with the
extractor hood! Adults and children must
never operate the appliance unsupervised
– if they are not physically or mentally
capable of doing so,
– or if they do not have the knowledge and
experience to operate the appliance
correctly and safely.
Technical safety
The extractor hood left the factory in perfect
condition. Nevertheless check the appliance for
visible damage before installation. If it is
damaged, do not switch it on!
If the power cord of the extractor hood is
damaged, it must be replaced by the
manufacturer, his customer service or a
similarly qualied person to prevent hazardous
situations.
Only a qualied technician may install
(including electrical connection), service or
repair the extractor hood. Always isolate the
extractor hood by pulling out the mains plug
or switching o the fuse!
Safety instructions
If the appliance is improperly installed,
serviced or repaired, the user may be placed in
considerable danger for which the
manufacturer is not liable.
Changes to the electrical or mechanical
installation are dangerous and must not be
undertaken! They may also cause the extractor
hood to malfunction.
Simultaneous operation of the extractor
hood with a heating appliance which is
dependent on ambient air
Heating appliances which are dependent
on ambient air, e.g. gas, oil, wood, or solid-fuel
heaters, instantaneous water heaters, hot
water boilers, hobs or ovens, and which draw
combustion air out of the installation room
and whose exhaust gases are conveyed to the
exterior by a ue.
RISK OF POISONING
If the extractor hood is operated at the same
time as a heating appliance which is
dependent on ambient air, there is a risk of
poisoning due to combustion gases being
drawn back in.
18
Safe operation is possible provided the low
pressure in the installation room of the heating
appliance does not exceed 4Pa (0.04mbar).
This can be achieved if the combustion air can
ow through non-closable openings, e.g. in
doors, windows, in conjunction with air
intake/exhaust air wall boxes or by other
technical measures.
Adequate intake air must therefore always
be provided.
An intake/exhaust air wall box alone does not
ensure compliance with the limit value.
NOTE: When making your evaluation, always
consider the entire ventilation system in the
home. Include the advice of a competent
heating engineer when making your
evaluation.
If the extractor hood is used in circulating
air mode only, it can be operated without any
restrictions.
Special information for gas cookers
When installing the extractor hood above
gas hobs, observe the appropriate national
statutory regulations (e.g. in Germany:
Technische Regeln Gasinstallation TRGI).
Observe the currently valid installation
regulations and instructions of the gas
appliance manufacturer.
During installation, ensure that only one side
of the extractor hood is situated directly next to
a high-sided unit or a wall. Otherwise, there is a
risk of heat build-up. The gap between the
extractor hood and the wall or high-sided unit
must be at least 50 mm.
RISK OF BURNS
Do not operate more than 2 gas cooking areas
simultaneously over a period of max.
15 minutes at maximum thermal load. Due to
the eect of the heat there is a risk of burns if
the surfaces of the housing are touched!
Note that one large burner of more than
5 kW (Wok) is equivalent to the power of 2 gas
burners.
The extractor hood may be damaged by
the intense heat.
Never operate a gas cooking area without a
cooking utensil on it. Regulate the ame in
such a way that it does not project over the
cooking utensil.
Safety instructions
19
Proper use
Clean the extractor hood thoroughly before
using for the rst time.
Before cleaning and servicing the extractor
hood, isolate it from the power supply by
pulling out the mains plug or switching o the
fuse.
Bulbs (especially halogen bulbs) become
very hot during operation. Even some time
after the appliance has been switched o,
there is still a risk of burns!
Before changing bulbs, isolate the extractor
hood from the power supply and leave the
bulbs to cool down!
Do not operate the extractor hood without
bulbs inserted.
Always switch on the extractor hood if a
hotplate is being used. If the extractor hood is
not switched on, condensation may form. As a
result, the appliance may corrode.
Do not place any
objects on the
extractor hood.
RISK OF FIRE
Do not ambé under the extractor hood or
work with a naked ame. When switched on,
the extractor hood draws ames into the lter.
There is a risk of re due to deposits on the
grease lter!
Do not leave pans, frying pans or deep-fat
fryers unattended if you are cooking food with
oils or fats, e.g. chips. Overheated oils or fats
can easily ignite!
A risk of re can be prevented by cleaning
the grease lters regularly and changing the
activated-carbon lter in good time.
Never operate the extractor hood without
grease lters.
Correct installation
Check the manufacturer’s specications for
the cooker to determine whether an extractor
hood can be operated over it.
If the manufacturer of the cooker has not
specied any signicant safety distances, the
following minimum distances apply
– 550 mm between electric hob and the
lower edge of the extractor hood, Fig. 1.
– 650 mm between gas hob (upper edge of
pan support) and the lower edge of the
extractor hood, Fig. 1.
If various cookers are used, the greatest
indicated distance applies.
The width of the extractor hood must
correspond to the width of the cooking area.
The extractor hood must not be installed
over a solid fuel heating appliance which may
be a re risk (e.g. ying sparks) unless the
heating appliance has a closed, nondetachable cover and the country-specic
regulations are observed. This restriction does
not apply to gas cookers and gas hobs.
To avoid damaging the hob, cover it when
installing the extractor hood.
Safety instructions
20
Operating modes
Appliance dimensions Exhaust air
Appliance dimensions Circulating air
min.
126
min.
450
min.
400
min. 580
max 1.030
min.
126
min.
450
min. 580
max 1.030
The extractor hood can be used in exhaust
air and circulating air mode.
Exhaust-air mode
The air which is drawn in is cleaned by the
grease lters and conveyed to the exterior by a
pipe system.
Circulating-air mode
The air which is drawn in is cleaned by the
grease lters and an activated carbon lter and
conveyed back into the kitchen.
An activated carbon lter must be installed to
bind odours in circulating-air mode (see
”Removing and installing the grease lters”).
The complete installation set as well as the
replacement lters are available from specialist
outlets, customer service or the Online Shop.
The accessory number can be found at the
end of the operating instructions.
21
Operation
NOTE: It is recommended to switch on the
blower when you start cooking and not to
switch it o again until several minutes after
you have nished cooking. In this way the
kitchen fumes are removed most eectively.
Switching on the fan and selecting the
fan settings
Press button 1. If kitchen fumes are thicker
switch to setting 2 or 3.
Switching o the fan
Press button 0.
Light
The light can be switched on and o
independently of the fan.
For appliances with Intensive setting
The Intensive setting P generates maximum
performance. It can be used if thick fumes or
strong odours occur temporarily.
0
1
23
The description of the operation applies to
several appliance models. It is possible that
individual features are described which do not
apply to your appliance.
1230
1230P
Light Fan settings
Light
Fan settings
Light
Fan settings
Intensive
setting
22
Cleaning and care
LOOKING AFTER THE APPLIANCE
Suitable cleaning agents and care products
for your appliance can be purchased via the
Hotline or from the Online Shop (see cover
page).
Appliance surfaces
NOTE: Observe the warranty regulations in the
enclosed service booklet.
The appliance surfaces and controls are
scratch-sensitive. Therefore observe the
following cleaning instructions:
– Avoid cleaning the extractor hood with dry
cloths, abrasive sponges, scouring agents,
cleaning agents containing sand, soda, acid,
chlorine or any other aggressive substances.
– Clean the appliance surfaces and controls
with a soft, damp cloth, washing-up liquid
or a mild window cleaner only.
– Do not scrape o dried dirt, but moisten with
a damp cloth.
– Clean carefully in the area of the controls to
avoid liquid from getting into the
electronics.
NOTE: Clean the stainless steel surfaces in the
direction of the ground surface only!
Do not use stainless steel cleaner for the
control buttons!
Metal-mesh grease lters
The metal-mesh grease lters absorb the
grease particles from the kitchen fumes.
The lter mats consist of re-proof metal.
RISK OF FIRE
As the lters become more saturated with
greasy residue, the ammability increases. The
function of the extractor hood may also be
impaired.
The risk of re is prevented by cleaning the
metal-mesh grease lters in good time.
When cleaning the grease lters, also
remove grease deposits from the accessible
parts of the housing with a damp cloth.
Cleaning the metal-mesh grease lters ...
Under normal operation (daily 1 to 2 hours),
the metal-mesh grease lters must be cleaned
1x month.
... in the dishwasher
The metal-mesh grease lters can be
cleaned in the dishwasher. Slight
discolouration may occur but this will not
aect the function of the grease lters.
The lters must be placed loosely in the
dishwasher. They must not be wedged in.
NOTE: Do not clean heavily saturated metal-
mesh grease lters together with utensils.
... by hand
When cleaning by hand, soak the grease
lters in a hot detergent solution, brush o the
dirt, rinse thoroughly and leave to dry.
Do not use any aggressive, acidic or alkaline
cleaning agents.
If dirt is particularly stubborn, we
recommend using a special grease solvent
spray. This can be ordered via the Online Shop.
23
Removing and installing the grease filters
Activated carbon lters bind the odours in
circulating-air mode.
Installing and removing the activated
carbon lters
1. Remove the grease lters (see Removing
and installing the metal-mesh grease lters).
2. Insert the activated carbon lter.
3. Lock the catch.
4. Reinsert the grease lters (see Removing
and installing the metal-mesh grease lters).
Changing the activated carbon lter
Under normal operation (daily 1 to 2 hours)
the activated carbon lters must be replaced
approximately 2x year.
The activated carbon lter is available from
specialist outlets, customer service or the
Online Shop (see Optional accessories). Use
original lters only.
Activated carbon lters do not contain any
pollutants. They can be disposed of in the
household refuse.
Before removing and installing the grease
lters, always follow the instructions and
warnings in the chapter entitled ”Safety
instructions”!
Removing and installing the metal-mesh
grease lters
1. Open the lock and fold down the grease
lters. In doing so, hold the underside of the
grease lters with your other hand.
(for appliances with edge extraction)
2. Clean the grease lters.
3. Reinsert the cleaned grease lters.
24
Changing the bulbs
Changing the lament bulbs
1. Lift the bulb cover slightly.
2. Push the bulb cover towards the middle of
the appliance.
3. Replace the defective bulb with a new one
of the same type and equivalent power (see
rating plate).
4. Reinsert the bulb cover.
5. Restore the power supply by inserting the
mains plug or switching on the fuse.
NOTE: If the light does not function, check
whether the bulbs have been inserted
correctly.
Defective bulbs should be replaced
immediately to avoid overloading the
remaining bulbs.
Before changing the bulbs, always follow
the instructions and warnings in the chapter
entitled ”Safety instructions”!
The description of changing the bulbs
applies to several appliance models.
NOTE: Observe the warranty regulations in the
enclosed service booklet.
Changing the halogen bulbs
Halogen bulbs become very hot during
operation. Even some time after the appliance
has been switched o, there is still a risk of
burns!
Before changing the halogen bulbs, ensure
that they have cooled down fully.
1. Carefully remove the bulb ring with a
suitable tool.
2. Replace the defective bulb with a new one
of the same type and equivalent power (see
rating plate).
NOTE: When inserting halogen bulbs, do not
touch the glass tube. Therefore use a clean
cloth when inserting the bulb.
3. Reinsert the bulb cover.
4. Restore the power supply by inserting the
mains plug or switching on the fuse.
1
2
25
Prior to installation, always follow the
instructions and warnings in the chapter
entitled ”Safety instructions”!
Exhaust-air mode
The exhaust air is conveyed upwards via a
ventilation shaft or directly through the outer
wall to the exterior.
NOTE: The exhaust air must not be conveyed
into a functioning smoke or exhaust gas ue or
into a shaft which is used to ventilate
installation rooms which contain heating
appliances.
Before conveying the exhaust air into a
non-functioning smoke or exhaust gas ue,
obtain the consent of the appropriate heating
engineer.
Discharge exhaust air in accordance with
the ocial and statutory regulations (e.g.
regional building laws).
If the exhaust air is conveyed through the
outer wall, a telescopic wall box should be
used.
To ensure optimum performance, the
extractor hood requires:
– a short, straight exhaust air pipe and
– the largest possible pipe diameter.
If pipe bends cannot be avoided, ensure
the largest possible radii.
NOTE: If long, rough exhaust air pipes, a lot of
pipe bends or pipe diameters less than
150 mm are used, the air capacity will be less
than optimum and there will be an increase in
noise.
Use only pipes or hoses made of non-
combustible material for installation of the
exhaust air duct.
The manufacturer of the extractor hoods is
not responsible for complaints which can be
attributed to planning and design of the
pipework.
Connecting pipes
The diameter of the exhaust air pipes
should not be less than 150 mm.
Round pipes:
We recommend an inner diameter of
150 mm, however at least 120 mm.
Flat ducts must have the same inner cross-
section as round pipes.
There should be no sharp bends.
Ø 150 mm approx. 177 cm
2
Ø 120 mm approx. 113 cm
2
If pipe diameters differ:
Use sealing strips.
Connection of 150 mm ø exhaust air pipe
(recommended size)
Attach exhaust air pipe
directly to the air-pipe
connector and seal
appropriately. If using an
aluminium pipe, smooth the
connection area beforehand.
Connection of 120 mm ø exhaust air pipe
Attach reducing
connector directly to the airpipe connector.
Attach exhaust air pipe to
the reducing connector.
Seal both joints
appropriately.
Installation instructions
26
If a permanent connection is required
A disconnector must be provided on the
installation side. Switches with a contact
opening of more than 3 mm and all-pole
disconnection are regarded as disconnectors.
This includes LS switches, fuses and contactors.
Electrical specications
The required connection data can be found on
the rating plate inside the appliance when the
grease lters have been removed.
Length of the power cord: approx. 1.30 m.
This extractor hood complies with the EC
interference suppression regulations.
ELECTRICAL CONNECTION
Before connecting the appliance to the
power supply, always follow the instructions
and warnings in the chapter entitled ”Safety
instructions”!
The extractor hood may only be connected
by a qualied electrician who is familiar with
the regulations of the relevant electricity
supply company.
RISK OF INJURY
If the power cord of the extractor hood is
damaged, it must be replaced by the
manufacturer, his customer service or a
similarly qualied person to prevent hazardous
situations.
The extractor hood may be connected to a
correctly installed earthed socket only.
Attach the earthed socket as directly as
possible behind the ue duct.
– The earthed socket should be connected via
its own circuit.
– If the earthed socket is no longer accessible
following installation of the extractor hood,
a disconnector must be tted as for a
permanent connection.
Installation instructions
27
The extractor hood is designed to be
mounted on the wall.
During installation, optional accessories may
also require fitting.
Observe the minimum distance between
hob and extractor hood (see ”Safety
instructions”)!
Avoid damaging the sensitive surfaces!
Preparing the wall
The wall must be level and vertical.
The enclosed screws and wall plugs are
suitable for solid brickwork. Use the
appropriate fixing materials for other wall
structures (e.g. plaster board, porous concrete,
poroton bricks).
Ensure that the wall has adequate load
bearing capacity.
Ensure that the wall plugs are secure.
Max. weight in kg: 21
Design subject to modication in line with
technical development.
Installation preparations
1. Mark a centre line on the wall from the
ceiling to the lower edge of the extractor
hood.
2. Using the enclosed template, mark
positions for the screws and, to facilitate
attachment, the contour of the attachment
area.
The lower edge of the template
corresponds to the lower edge of the
extractor hood.
3. Drill 4x 8 mm holes for attachment of the
extractor hood and 2x 8 mm holes for the
xing bracket for the ue duct and press in
wall plugs ush with the wall.
4. Screw on the xing bracket for the ue
duct.
5. Screw in the 2 middle screws as an
installation aid, leaving them projecting by
approx. 5 mm.
Installation
Attachment
1. Remove the protective lm from the
extractor hood. Attach the extractor hood,
align and screw tightly into place.
2. Connect the pipes (see ”Connecting
pipes”).
3. Connect to the power supply (see
”Electrical connection”).
5
0
4. Place ue ducts on the extractor hood, push
the inner ue duct upwards and attach the
left and right sides to the xing bracket.
5. Screw the inner ue duct with 2 screws to
the sides of the xing bracket.
Installing the ue ducts
RISK OF INJURY
The insides of the ue ducts may have sharp
edges. We recommend wearing protective
gloves during installation.
1. Separate the ue ducts. To do this, remove
the adhesive tape.
2. Remove the protective lm from both ue
ducts.
3. Insert one ue duct into the other.
NOTE: Avoid scratching the ue ducts when
inserting them, e.g. by placing the installation
template as protection over the edge of the outer
ue duct.
Note the position of the slots in the ue
duct!
– Exhaust-air mode: Slots of the inner ue
duct downwards.
– Circulating-air mode: Slots of the inner ue
duct upwards.
Installation
28
N° E FD
A
VANT LA PREMIÈRE UTILISATION
REMARQUE : Cette notice de montage vaut
pour plusieurs modèles. Certains équipements,
qui ne s’appliquent pas à votre appareil,
peuvent y être décrits.
Avant de mettre l’appareil neuf en service,
veuillez lire la notice d’instructions
soigneusement et de bout en bout. Elle
contient des informations importantes pour
votre sécurité ainsi que sur le nettoyage et
l’entretien de votre appareil.
Rangez la notice d’utilisation et la notice de
montage dans un endroit sûr et remettez-la à
un éventuel nouveau propriétaire de l’appareil.
CONSEILS POUR LE RESPECT DE
L
’ENVIRONNEMENT
Mis au rebut de l’emballage de transport
Pour vous parvenir, votre nouvel appareil a été
protégé par un emballage. Tous les matériaux
qui le composent sont compatibles avec
l’environnement et recyclables. Aidez-nous à
éliminer l’emballage dans le respect de
l’environnement.
Les diérentes parties de l’emballage peuvent
s’avérer dangereuses pour les enfants. Pour
cette raison, veuillez les conserver hors de leur
portée.
Mise au rebut de l’ancien appareil
Les appareils usagés ne sont pas des déchets
dénués de valeur. Un retraitement adapté à
l’environnement peut permettre d’en tirer des
matières premières de valeur.
Cet appareil est labélisé
conformément à la directive
européenne 2002/96/CE sur
les appareils électriques et
électroniques usagés (waste
electrical and electronic
equipement – WEEE).
Cette directive dénit le
cadre d’une reprise et d’une revalorisation des
appareils usagés en vigueur sur le tout le
territoire communautaire.
Avant de mettre l’appareil usagé au rebut,
rendez-le inutilisable.
Ne mettez jamais l’ancien appareil à la
poubelle des ordures résiduelles !
Pour connaître les circuits actuels d’élimination,
adressez-vous s.v.p. à votre revendeur ou à
l’administration de votre commune.
Jusqu’à son élimination, veillez à ranger
l’appareil hors de portée des enfants.
Dérangements
Pour toute demande de précision ou en cas de
disfonctionnement, veuillez appeler le service
après-vente.
(voir le répertoire des points de service aprèsvente).
Lorsque vous appelez, veuillez indiquer ce qui
suit :
Ces numéros gurent sur la plaque
signalétique accessible, après avoir enlevé les
ltres à graisse, dans le compartiment intérieur
de la hotte aspirante.
Veuillez inscrire les chires dans les champs cidessus.
Informations générales
29
Loading...
