Вытяжка
[ru] Руководство по эксплуатации и монтажу
î Оглавление
[ru]Руководство по эксплуатации и монтажу
Правила пользования .................................................................... 2
Важные правила техники безопасности...........................................2
Охрана окружающей среды .................................................................4
Режимы работы........................................................................................ 4
Управление бытовым прибором.......................................................... 5
Очистка и уход.........................................................................................7
Неисправности – что делать ................................................................9
Сервисная служба ................................................................................10
Инструкция по монтажу ..............................................................11
Важные правила техники безопасности......................................... 11
Общие указания ....................................................................................13
Установка ................................................................................................13
ПРАВИЛА ПОЛЬЗОВАНИЯ
Produktinfo
Более подробную информацию о продукции, принадлежностях,
запасных частях и службе сервиса можно найти на
официальном сайте www.bosch-home.com и на сайте интернетмагазина www.bosch-eshop.com
: Важные правила техники безопасности
Внимательно прочитайте данное
руководство. Оно поможет вам научиться
правильно и безопасно пользоваться
прибором. Сохраняйте руководство по
эксплуатации и инструкцию по монтажу
для дальнейшего использования или для
передачи новому владельцу.
Безопасность эксплуатации гарантируется
только при квалифицированной сборке с
соблюдением инструкции по монтажу. За
безупречность функционирования
ответственность несёт монтёр.
Этот прибор предназначен только для
домашнего использования. Прибор не
предназначен для эксплуатации вне дома.
Следите за прибором во время его работы.
Производитель не несёт ответственности
за повреждения, возникшие в результате
использования не по назначению или
неправильного обслуживания.
Дети до 8 лет, лица с ограниченными
физическими, умственными и
психическими возможностями, а также
лица, не обладающие достаточными
знаниями о приборе, могут использовать
прибор только под присмотром лиц,
отвественных за их безопасность, или
после подробного инструктажа и
осознания всех опасностей, связанных с
эксплуатацией прибора.
Детям не разрешается играть с прибором.
Очистка и обслуживание прибора не
должны производиться детьми, это
допустимо, только если они старше 8 лет и
их контролируют взрослые.
Не допускайте детей младше 8 лет к прибору и его сетевому проводу.
Распакуйте и осмотрите прибор. Не подключайте прибор, если он был поврежден во время транспортировки.
Этот прибор не предназначен для использования с внешним таймером или пультом управления.
Опасность удушья!!
Упаковочный материал представляет опасность для детей. Никогда не позволяйте детям играть с упаковочным материалом.

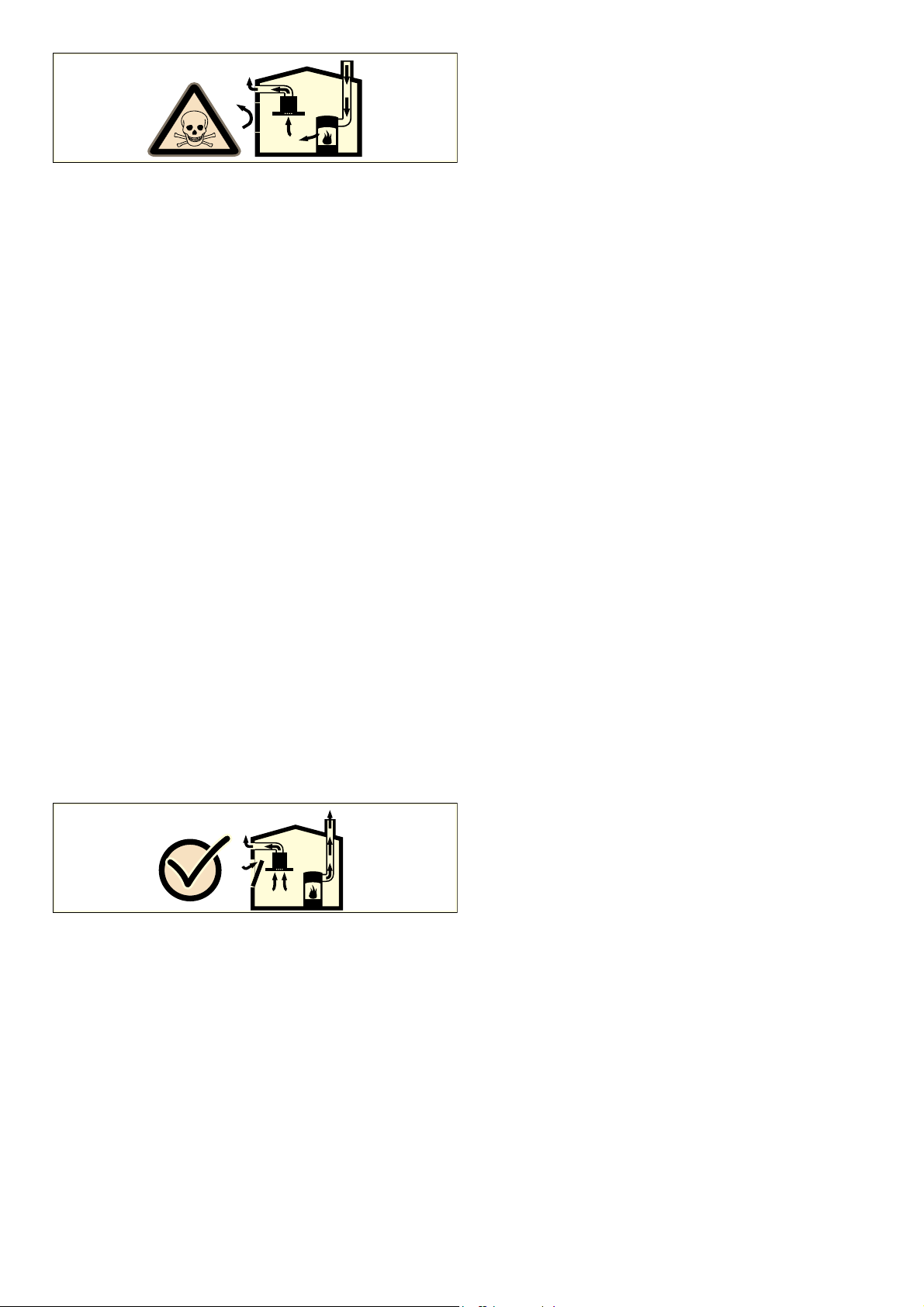

Опасно для жизни!
Втянутые обратно отработавшие газы могут стать причиной отравления.
Всегда обеспечивайте приток
достаточного количества воздуха, если
прибор и источник пламени с подводом
воздуха из помещения работают
одновременно в режиме отвода воздуха.
2
Источники пламени с подводом воздуха из
помещения (например, работающие на
газе, жидком топливе, дровах или угле
нагреватели, проточные водонагреватели,
бойлеры) получают воздух для сжигания
топлива из помещения, где они
установлены, а отработавшие газы отходят
через вытяжную систему (например,
вытяжную трубу) из помещения на улицу.
Во время работы вытяжки из кухни и
располагающихся рядом помещений
удаляется воздух и вследствие
недостаточного количества воздуха
возникает понижение давления. Ядовитые
газы из вытяжной трубы или вытяжного
короба втягиваются обратно в жилые
помещения.
■
Поэтому всегда следует заботиться о
достаточном притоке воздуха.
■
Сам стенной короб системы притока/
отвода воздуха не обеспечивает
гарантию соблюдения предельной
величины.
Для безопасной эксплуатации понижение
давления в помещении, где установлен
источник пламени, не должно быть выше
4 Па (0,04 мбар). Это может быть
достигнуто, если требуемый для сжигания
воздух будет поступать через
незакрываемые отверстия, например, в
дверях, окнах, с помощью стенного короба
системы притока/отвода воздуха или иных
технических мероприятий.
Очищайте жироулавливающий фильтр как минимум каждые 2 месяца.
Никогда не используйте прибор без жироулавливающего фильтра.
Опасность возгорания!
■
Отложения жира в жироулавливающем
фильтре могут вспыхнуть. Никогда не
работайте с открытым пламенем рядом с
прибором (например, фламбирование).
Прибор можно устанавливать вблизи
источника для сжигания твёрдого топлива
(например, дрова или уголь), если
предусмотрена цельная несъёмная
защитная панель. Не должно быть
разлетающихся искр.
Опасность возгорания!
■
Горячее растительное масло или жир
легко воспламеняются. Не оставляйте
без присмотра горячее масло или жир.
Никогда не тущите огонь водой.
Выключите конфорку. Пламя можно
осторожно погасить крышкой,
пламягасящим покрывалом или
подобными предметами.
Опасность возгорания!
■
Включённая газовая конфорка, если на
ней не установлена посуда, производит
очень много тепла. Расположенная над
ней вентиляционная установка может
быть повреждена или воспламениться.
Включайте газовую конфорку только при
установленной посуде.
Опасность возгорания!
■
При одновременной эксплуатации
нескольких газовых конфорок
производится очень много тепла.
Расположенная сверху вентиляционная
установка может быть повреждена или
воспламениться. Две газовые конфорки
не должны работать одновременно с
высоким пламенем дольше 15 минут.
Мощность одной горелки Wok (более
5 кВт) соответствует мощности двух
газовых горелок.
В любой ситуации обращайтесь за советом
к компетентному лицу, ответственному за
эксплуатацию и очистку труб, способному
оценить вентиляционную систему всего
дома и предложить Вам решение по
принятию соответствующих мер.
Если вытяжка работает исключительно в режиме циркуляции воздуха, то эксплуатация возможна без ограничений.
Опасность возгорания!
■
Отложения жира в жироулавливающем
фильтре могут вспыхнуть.
Опасность ожога!
В процессе эксплуатации открытые для
доступа детали прибора сильно
нагреваются. Не прикасайтесь к
раскалённым деталям. Не подпускайте
детей близко.
Опасность травмирования!
■
Некоторые детали внутри прибора имеют
острые кромки. Используйте защитные
перчатки.
Опасность травмирования!
■
Поставленные на прибор предметы могут
упасть. Не ставьте предметы на прибор.
Опасность травмирования!
■
Свет от светодиодных элементов очень
яркий и может травмировать глаза
(группа риска 1). Не смотрите на
включённые светодиодные элементы
дольше 100 секунд.
3
Опасность удара током!
■
Неисправный прибор может быть
причиной поражения током. Никогда не
включайте неисправный прибор. Выньте
из розетки вилку сетевого провода или
выключите предохранитель в блоке
предохранителей. Вызовите специалиста
сервисной службы.
Опасность удара током!
■
При неквалифицированном ремонте
прибор может стать источником
опасности. Любые ремонтные работы и
замена проводов и труб должны
выполняться только специалистами
сервисной службы, прошедшими
специальное обучение. Если прибор
неисправен, выньте вилку сетевого
провода из розетки или отключите
предохранитель в блоке
предохранителей. Вызовите специалиста
сервисной службы.
Опасность удара током!
■
Проникающая влага может привести к
удару электрическим током. Не
используйте очиститель высокого
давления или пароструйные очистители.
Причины повреждений
Внимание!
Опасность повреждения в результате коррозии. Во избежание
образования конденсата всегда включайте прибор при
приготовлении продукта. Конденсатная вода может стать
причиной повреждения, вызванного коррозией.
Чтобы предотвратить перегрузку оставшихся ламп, неисправные лампы следует немедленно заменить.
Опасность повреждения электроники вследствие проникшей влаги. Никогда не чистите элементы управления влажной тряпкой.
Повреждение поверхностей вследствие неправильной
Очищайте поверхности из нержавеющей стали только в
направлении шлифования. Не используйте чистящие средства
для стальных поверхностей для элементов управления.
Повреждение поверхностей вследствие применения едких или
абразивных чистящих средств. Не используйте едкие или
абразивные чистящие средства.
Опасность повреждения вследствие возврата конденсата.
Установите канал для отвода воздуха чуть ниже прибора (уклон
1°).
очистки.
Охрана окружающей среды
Правильная утилизация упаковки
Утилизируйте упаковку с соблюдением правил экологической
безопасности.
Режимы работы
Этот прибор может использоваться как в режиме вытяжной вентиляции, так и в режиме циркуляции воздуха.
Режим отвода воздуха
Втянутый воздух очищается
жироулавливающим фильтром и подаётся
по системе труб наружу.
Указание: Вытяжной воздух не должен выходить ни через эксплуатируемую дымовую трубу, ни в шахту, служащую для вытяжной вентиляции помещений, в которых находится источник пламени.
■ Если вытяжной воздух выходит в неиспользуемую дымовую
трубу, следует получить разрешение у компетентного лица,
ответственного за эксплуатацию и очистку труб.
■ Если вытяжной воздух отводится через наружную стену,
следует использовать телескопический блок в кладке.
Данный прибор имеет отметку о соответствии
европейским нормам 2012/19/EU утилизации
электрических и электронных приборов (waste
electrical and electronic equipment - WEEE).
Данные нормы определяют действующие на
территории Евросоюза правила возврата и
утилизации старых приборов.
Режим рециркуляции воздуха
Всасываемый воздух проходит через
жироулавливающие фильтры и фильтр с
активированным углём и очищенным
выводится обратно в кухню.
Указания
■ Для связывания неприятных запахов в режиме рециркуляции
необходим фильтр с активированным углём. Информацию о
различных вариантах использования прибора в режиме
рециркуляции можно посмотреть в проспекте или получить у
дилера. Необходимые для этого принадлежности можно
приобрести в специализированном магазине, сервисной
службе или интернет-магазине.
■ Для приборов с дополнительным внутренним фильтром
может использоваться только модуль рециркуляции CleanAir
(см. «Принадлежности для режима рециркуляции воздуха»).
4
Управление бытовым прибором
Управление бытовым прибором
Эта инструкция действительна для нескольких вариантов
прибора. Поэтому не исключено, что отдельные элементы
оснащения, описанные в инструкции, в Вашем бытовом
приборе отсутствуют.
Панель управления, вариант 1
Пояснение
#
1-3 Режимы вентилятора
C
D
%
E
B
Вентилятор Вкл/Выкл
Интенсивный режим 1
Интенсивный режим 2
Инерционная фаза вентилятора
Индикация насыщения металлического жироулавливающего фильтра
Подсветка Вкл/Выкл/Режим диммера
Настройка вентилятора
Включение
■ Нажмите на символ #.
Вентилятор запустится в режиме 2.
■ Выберите режим вентилятора.
Выключение
Нажмите на символ
#.
Интенсивный режим
При особенно сильном запахе или чаде можно использовать
интенсивный режим.
Нажмите на символ
Примерно через 6 минут электроника автоматически снова
переключится на менее интенсивный режим работы
вентилятора . Если вы хотите выключить интенсивный режим до
истечения установленного времени, нажмите на символ
нужного режима вентилятора.
C или D.
Указание: Включайте вытяжку вначале приготовления пищи и выключайте лишь спустя несколько минут после окончания приготовления. Таким образом, кухонные испарения наиболее эффективно устраняются.
ERRVW
SRZHU
ERRVW
Подсветка
Подсветку можно включать и выключать независимо от
вентилятора.
Нажмите на символ
Настройка яркости
Удерживайте символ
нужная яркость.
B.
B нажатым, пока не будет достигнута
Индикатор насыщения
При насыщении металлического жироулавливающего фильтра
после выключения вентилятора прим. в течение 4 секунд
раздаётся звуковой сигнал.
Дополнительно мигает индикация над символом
Следует немедленно очистить металлические
жироулавливающие фильтры.
Информацию об очистке металлического жироулавливающего
фильтра см. в главе Очистка и обслуживание.
Мигающую индикацию насыщения можно отключить. Для этого
нажмите на символ
E.
E.
Звуковой сигнал
Включение звукового сигнала
При выключенном вентиляторе одновременно нажмите и
удерживайте символы
В качестве подтверждения раздастся звуковой сигнал.
Выключение звукового сигнала
Повторите процесс «Включение звукового сигнала».
# и C в течение прим. 3 секунд.
Остаточный ход вентилятора
Инерционная фаза возможна в любом режиме вентилятора
(кроме
Выберите нужный режим вентилятора и нажмите на символ
Примерно через 10 вентилятор автоматически выключится.
C и D).
+
5
Панель управления, вариант 2
Пояснение
#
>
1-3 Режимы вентилятора
C
D
%
E
F
B
Вентилятор Вкл/Выкл
Автоматический режим
Интенсивный режим 1
Интенсивный режим 2
Инерционная фаза вентилятора
Индикация насыщения металлического жироулавливающего фильтра
Индикация насыщения фильтра с активированным углём
Подсветка Вкл/Выкл/Режим диммера
Настройка вентилятора
Включение
■ Нажмите на символ #.
Вентилятор запустится в режиме 2.
■ Выберите режим вентилятора.
Выключение
Нажмите на символ
#.
Интенсивный режим
При особенно сильном запахе или чаде можно использовать
интенсивный режим.
Нажмите на символ
Примерно через 6 минут электроника автоматически снова
переключится на менее интенсивный режим работы
вентилятора . Если вы хотите выключить интенсивный режим до
истечения установленного времени, нажмите на символ
нужного режима вентилятора.
C или D.
ERRVW
SRZHU
ERRVW
Автоматический режим
Включение
■ Нажмите на символ #.
Вентилятор запустится в режиме 2.
■ Нажмите на символ >.
Оптимальный режим работы вентилятора (1, 2 или 3) будет
выбран автоматически с помощью датчика.
Выключение
Нажмите на нужный режим вентилятора или на
выключения автоматического режима.
Вентилятор выключается автоматически, когда датчик
перестает обнаруживать изменение качества воздуха.
Максимальная продолжительность работы в автоматическом
режиме составляет 4 часа.
# для
Управление с помощью датчика
В автоматическом режиме датчик на вытяжке распознаёт
интенсивность кухонного чада. В зависимости от настройки
датчика вытяжка автоматически переключается на другой
режим вентилятора.
Заводская настройка: режим
Настройка наименее интенсивного режима работы: режим
(режим вентилятора 1)
Настройка наиболее интенсивного режима работы: режим
(режим вентилятора
Если датчик реагирует слишком быстро или слишком
медленно, то это можно изменить следующим образом:
1. При выключенном вентиляторе удерживайте нажатым символ
D)
> прим. 4 секунды. Отображается текущая установка.
2. При нажатии символов 1, 2, 3,
датчика изменяется.
3. Для подтверждения изменений нажмите символ
удерживайте в течение 4 секунд.
„ (режим вентилятора 3)
C или D настройка
> и
‚
†
Остаточный ход вентилятора
Инерционная фаза возможна в любом режиме вентилятора
(кроме
Выберите нужный режим вентилятора и нажмите на символ
Примерно через 10 вентилятор автоматически выключится.
C и D).
+
Подсветка
Подсветку можно включать и выключать независимо от
вентилятора.
Нажмите на символ
Настройка яркости
Удерживайте символ
нужная яркость.
6
B.
B нажатым, пока не будет достигнута
Индикатор насыщения
При насыщении металлического жироулавливающего фильтра
или фильтра с активированным углём прим. через 4 секунды
после выключения вентилятора раздаётся звуковой сигнал.
Дополнительно мигает индикация над соответствующим
символом.
■ Металлический жироулавливающий фильтр: E
■ Фильтр с активированным углём: F
После этого необходимо очистить металлический
жироулавливающий фильтр или заменить фильтр с
активированным углём.
Информацию об очистке металлического жироулавливающего
фильтра см. в главе Очистка и обслуживание.
Мигающую индикацию насыщения можно отключить. Для этого
нажмите на соответствующий символ.
Перенастройка индикации для режима циркуляции воздуха
Для режима циркуляции воздуха необходимо соответствующим
образом перенастроить электронное
■ Вытяжка должна быть подключена, но выключена.
■ Одновременно нажмите и удерживайте символы # и +, пока
не загорится столбик над символами 1 и
комплекта для режима циркуляции воздуха. При повторном
нажатии и удерживании комбинации кнопок загораются
балки над 2 и
■ При повторном нажатии и удерживании комбинации кнопок
индикация на электронном блоке управления снова
переключается на режим вытяжной вентиляции (индикация
F для модуля циркуляции воздуха CleanAir.
E).
управление:
F для начального
Звуковой сигнал
Включение звукового сигнала
При выключенном вентиляторе одновременно нажмите и
удерживайте символы
В качестве подтверждения раздастся звуковой сигнал.
Выключение звукового сигнала
Повторите процесс «Включение звукового сигнала».
# и C в течение прим. 3 секунд.
Очистка и уход
: Опасность ожога!
Во время работы прибор сильно нагревается, особенно в
области ламп. Перед очисткой дайте прибору остыть.
: Опасность удара током!
Проникшая в прибор влага может стать причиной удара током.
Очищайте прибор только влажной салфеткой. Перед
выполнением очистки выньте вилку сетевого кабеля из розетки
или отключите предохранитель в блоке предохранителей.
: Опасность удара током!
Проникающая влага может привести к удару электрическим
током. Не используйте очиститель высокого давления или
пароструйные очистители.
: Опасность травмирования!
Некоторые детали внутри прибора имеют острые кромки.
Используйте защитные перчатки.
Чистящие средства
Чтобы не допустить повреждения различных поверхностей в
результате применения неподходящих чистящих средств,
следуйте указаниям, приведённым в таблице. Не используйте
■ едкие или абразивные чистящие средства,
■ чистящие средства, содержащие большой процент спирта,
■ жёсткие мочалки или губки,
■ очистители высокого давления или пароструйные очистители.
Перед употреблением тщательно мойте губки для мытья
посуды.
Соблюдайте все указания и предупреждения, касающиеся
чистящих средств.
Зона очистки Чистящие средства
Нержавеющая
сталь
Лакированные
поверхности
Алюминий и пластмасса
Стекло
Элементы управления
Горячий мыльный раствор:
очистите с помощью мягкой тряпочки,
а затем вытрите досуха.
Очищайте поверхности из нержавеющей стали только в направлении шлифования.
Специальные средства для ухода за
металлическими изделиями можно
приобрести в сервисной службе или в
специализированном магазине. Средство следует наносить тонким слоем с
помощью мягкой тряпочки.
Горячий мыльный раствор:
очистите с помощью влажной тряпочки, а затем вытрите досуха.
Не используйте чистящие средства
для стальных поверхностей.
Средства для очистки стёкол:
очистите с помощью мягкой тряпочки.
Средства для очистки стёкол:
очистите с помощью мягкой тряпочки.
Не используйте скребок для стёкол.
Горячий мыльный раствор:
очистите с помощью влажной тряпочки, а затем вытрите досуха.
Опасность повреждения электроники
вследствие проникшей влаги. Никогда
не чистите элементы управления
влажной тряпкой.
Не используйте чистящие средства
для стальных поверхностей.
7
Чистка металлических жироулавливающих фильтров
Эта инструкция действительна для нескольких вариантов
прибора. Поэтому не исключено, что отдельные элементы
оснащения, описанные в инструкции, в Вашем бытовом
приборе отсутствуют.
: Опасность возгорания!
Отложения жира в жироулавливающем фильтре могут
вспыхнуть.
Очищайте жироулавливающий фильтр как минимум каждые
2 месяца.
Никогда не используйте прибор без жироулавливающего
фильтра.
Указания
■ Не используйте для чистки никаких сильнодействующих,
кислото- или щелочесодержащих чистящих средств.
■ При чистке металлических жироулавливающих фильтров
протрите также влажной тканью крепления фильтров
в приборе.
■ Металлические жироулавливающие фильтры можно мыть
в посудомоечной машине или вручную.
В посудомоечной машине:
Указание: После мытья в посудомоечной машине
не исключено незначительное изменение цвета фильтров. Это
не влияет на функционирование металлических
жироулавливающих фильтров.
■ Сильно загрязненные жиром металлические фильтры
не следует мыть вместе с посудой.
■ Фильтры следует свободно разместить в посудомоечной
машине. Их нельзя защемлять посудой.
Снятие металлического жироулавливающего фильтра
1. Откройте фиксатор и откиньте вниз металлический жироулавливающий фильтр, при этом держите его за нижнюю часть другой рукой.
2. Выньте металлический жироулавливающий фильтр из крепления.
Для RIM-фильтров: потяните металлический жироулавливающий фильтр вниз, при этом держите его за нижнюю часть другой рукой.
Для дополнительных фильтров внутри прибора: откройте
фиксатор и откиньте вниз металлический
фильтр, при этом держите его за нижнюю часть другой рукой.
жироулавливающий
Вручную:
Указание: Для особенно стойких загрязнений можно
воспользоваться специальным жирорастворяющим средством.
Это средство можно заказать в магазине в Интернете.
■ Замочите металлические жироулавливающие фильтры
в горячем растворе моющего средства для посуды.
■ Почистите фильтры щеткой и затем тщательно промойте
их в чистой воде.
■ Дайте стечь воде с фильтров.
Указания
■ Жир может собираться под фильтром.
■ Держите металлический жироулавливающий фильтр
горизонтально, чтобы избежать стекания жира.
3. Очистите металлический жироулавливающий фильтр.
Установка металлического жироулавливающего фильтра
1. Установите металлический жироулавливающий фильтр. При этом возьмитесь рукой за нижнюю часть металлического
жироулавливающего фильтра.
2. Установите металлический жироулавливающий фильтр обратно движением вверх и закройте защёлку.
8
Неисправности – что делать
Обычно, возникающие неисправности могут устраняться
собственными силами Прежде чем обращаться в службу
сервиса, выполните нижеследующие указания
: Опасность удара током!
При неквалифицированном ремонте прибор может стать
источником опасности. Любые ремонтные работы и замена
проводов и труб должны выполняться только специалистами
сервисной службы, прошедшими специальное обучение. Если
прибор неисправен, выньте вилку сетевого провода из розетки
или отключите предохранитель в блоке предохранителей.
Вызовите специалиста сервисной службы.
Таблица неисправностей
Неисправность Возможная
Прибор не
работает
Подсветка не
работает.
--------
причина
Вилка не вставлена в розетку
Отключение
электроэнергии
Неисправен
предохранитель
Лампы неисправны.
Решение
Подключите прибор к электросети
Проверьте, функционируют
ли другие кухонные приборы
Проверьте, в порядке ли
предохранитель
блоке предохранителей
Замените лампы, см. главу
«Замена ламп».
прибора в
Замена ламп
Эта инструкция действительна для нескольких вариантов
прибора. Поэтому не исключено, что отдельные элементы
оснащения, описанные в инструкции, в Вашем бытовом
приборе отсутствуют.
: Опасность удара током!
При замене ламп учитывайте то, что контакты в патроне
находятся под напряжением. Перед сменой ламп выньте вилку
сетевого кабеля из розетки или отключите предохранитель в
блоке предохранителей.
Важно! Используйте лампы только одного типа и одинаковой
мощности (смотрите данные на патроне лампы или на типовой
табличке внутри прибора – для
жироулавливающий фильтр).
Замена галогенных ламп
Указание: При установке касаться стеклянных колб галогенных
ламп нельзя. Используйте поэтому для вставки галогенных
ламп чистую салфетку из ткани.
1. Снимите осторожно кольцо лампы при помощи подходящего инструмента.
2. Извлеките лампу и замените ее новой того же типа.
этого снимите металлический
3. Вставьте крышку лампы обратно.
4. Вставьте
предохранитель.
штепсельную вилку в розетку или включите снова
Светодиодные лампы
Замена дефектных светодиодных ламп должна производиться
только изготовителем, его сервисной службой или
квалифицированным специалистом (электромонтером)
с соответствующей лицензией.
: Опасность травмирования!
Свет от светодиодных элементов очень яркий и может
травмировать глаза (группа риска 1). Не смотрите на
включённые светодиодные элементы дольше 100 секунд.
9
Сервисная служба
Если ваш прибор нуждается в ремонте, наша сервисная служба
всегда к вашим услугам. Мы всегда стараемся найти
подходящее решение, чтобы избежать в том числе ненужных
вызовов специалистов.
Для получения квалифицированного обслуживания при вызове
специалиста сервисной службы обязательно указывайте номер
изделия (номер E) и заводской номер (номер FD) вашего
прибора. Типовую табличку с номерами
прибора (для этого следует снять металлический
жироулавливающий фильтр).
Чтобы не тратить время на поиск этих номеров, впишите их и
телефонный номер сервисной службы здесь.
Номер E Номер FD
Сервисная служба
Обратите внимание, что визит специалиста сервисной службы
для устранения повреждений, связанных с неправильным
уходом за прибором, не является бесплатным даже во время
гарантийного
Заявка на ремонт и консультация при неполадках
Контактные данные всех стран Вы найдёте в приложенном
списке сервисных центров.
Положитесь на компетентность изготовителя. Тогда Вы можете
быть уверены, что ремонт Вашего прибора будет произведён
грамотными специалистами и с использованием фирменных
запасных частей.
O
срока.
можно найти внутри
Первоначальное оснащение: стартовый комплект для режима рециркуляции воздуха - широкий
3
Сменный фильтр
4
Первоначальное оснащение: модуль рециркуляции CleanAir узкий
5
Принадлежности для режима рециркуляции воздуха
(не входят в комплект поставки)
Указания
■ Соблюдайте прилагаемые в принадлежностях инструкции по
монтажу.
■ Для приборов с дополнительным внутренним фильтром
может использоваться только модуль рециркуляции CleanAir.
Первоначальное оснащение: стартовый комплект для режима рециркуляции воздуха - узкий
1
Сменный фильтр
2
Сменный фильтр
6
Первоначальное оснащение: модуле рециркуляции CleanAir широкий
7
Сменный фильтр
8
10
1 DHZ5325 ширина канала 260 мм
2 DHZ5326 ширина канала 260 мм
3 DHZ5345 ширина канала 345 мм
4 DHZ5346 ширина канала 345 мм
5 DSZ6200 ширина канала 260 мм
6 DSZ5201 ширина канала 260 мм
7 DSZ6240 ширина канала 345 мм
8 DSZ5201 ширина канала 345 мм
ИНСТРУКЦИЯ ПО МОНТАЖУ
Инструкция по монтажу
PLQ
PP
PD[
PP
PLQ
PP
PP
!
PP
PLQ
PP
!
PP
[
[
[
[
[
[
[
[
[
■ Этот бытовой прибор предназначен для крепления к стене.
■ Обратите внимание при монтаже дополнительных
специальных принадлежностей (напр., комплект для режима
циркуляции воздуха) на прилагаемую к ним инструкцию
по монтажу.
■ Поверхности прибора чувствительны к повреждениям.
Старайтесь избегать повреждений во время установки.
: Важные правила техники безопасности
Внимательно прочитайте данное
руководство. Оно поможет вам научиться
правильно и безопасно пользоваться
прибором. Сохраняйте руководство по
эксплуатации и инструкцию по монтажу
для дальнейшего использования или для
передачи новому владельцу.
Безопасность эксплуатации гарантируется
только при квалифицированной сборке с
соблюдением инструкции по монтажу. За
безупречность функционирования
ответственность несёт монтёр.
Ширина вытяжки должна соответствовать как минимум ширине кухонной плиты.
При установке обязательно соблюдайте
соответствующие действительные
строительные нормы и предписания
местных предприятий по электрои газоснабжению.
При подключении воздуховодом следует
руководствоваться соответствующими
нормами и законами (например,
строительные нормы и правила,
действующие в соответствующей стране).
Опасно для жизни!
Отработанные газы, снова попавшие в
комнату, могут стать причиной отравления.
Запрещается подключать вытяжку к
действующей дымовой трубе или к каналу,
через который осуществляется вентиляция
помещений с установленными приборами,
использующими открытый огонь. При
подключении вытяжки к неиспользуемой
дымовой трубу необходимо получить
разрешение у лиц, ответственных за ее
эксплуатацию и очистку.
Опасно для жизни!
Втянутые обратно отработавшие газы могут стать причиной отравления.
Всегда обеспечивайте приток
достаточного количества воздуха, если
прибор и источник пламени с подводом
воздуха из помещения работают
одновременно в режиме отвода воздуха.
11
Источники пламени с подводом воздуха из
помещения (например, работающие на
газе, жидком топливе, дровах или угле
нагреватели, проточные водонагреватели,
бойлеры) получают воздух для сжигания
топлива из помещения, где они
установлены, а отработавшие газы отходят
через вытяжную систему (например,
вытяжную трубу) из помещения на улицу.
Во время работы вытяжки из кухни и
располагающихся рядом помещений
удаляется воздух и вследствие
недостаточного количества воздуха
возникает понижение давления. Ядовитые
газы из вытяжной трубы или вытяжного
короба втягиваются обратно в жилые
помещения.
■
Поэтому всегда следует заботиться о
достаточном притоке воздуха.
■
Сам стенной короб системы притока/
отвода воздуха не обеспечивает
гарантию соблюдения предельной
величины.
Для безопасной эксплуатации понижение
давления в помещении, где установлен
источник пламени, не должно быть выше
4 Па (0,04 мбар). Это может быть
достигнуто, если требуемый для сжигания
воздух будет поступать через
незакрываемые отверстия, например, в
дверях, окнах, с помощью стенного короба
системы притока/отвода воздуха или иных
технических мероприятий.
В любой ситуации обращайтесь за советом
к компетентному лицу, ответственному за
эксплуатацию и очистку труб, способному
оценить вентиляционную систему всего
дома и предложить Вам решение по
принятию соответствующих мер.
Если вытяжка работает исключительно в режиме циркуляции воздуха, то эксплуатация возможна без ограничений.
Опасно для жизни!
Втянутые обратно отработавшие газы
могут стать причиной отравления. При
установке системы вентиляции с
источником пламени, связанным с
вытяжкой, для подачи питания на вытяжку
должен быть предусмотрен подходящий
предохранительный выключатель.
Опасность возгорания!
Отложения жира в жироулавливающем
фильтре могут вспыхнуть. Во избежание
скопления жара следует соблюдать
заданное безопасное расстояние.
Соблюдайте указания, данные для вашего
прибора. При одновременной
эксплуатации газовой и электрической
горелок следует соблюдать самое большое
заданное расстояние.
Прибор может быть установлен только на
одной стороне прямо возле шкафаколонны или стены. Расстояние от стены
или шкафа-колонны должно быть не менее
50 мм.
Опасность травмирования!
■
Некоторые детали внутри прибора имеют
острые кромки. Используйте защитные
перчатки.
Опасность травмирования!
■
Если прибор не зафиксирован
надлежащим образом, он может упасть.
Все элементы крепления должны быть
надёжно установлены.
Опасность травмирования!
■
Прибор тяжёлый. Для его перемещения
потребуются 2 человека. Используйте
только подходящие вспомогательные
средства.
Опасность удара током!
Некоторые детали внутри прибора имеют
острые кромки, что может повредить
соединительный провод. Проследите,
чтобы соединительный провод не
зажимался и не перегибался.
Опасность удара током!
Следует обеспечить возможность
отключения прибора от электросети в
любой момент. Прибор можно подключать
к сети только через правильно
установленную розетку с заземляющим
контактом. Если после установки прибора
невозможно будет добраться до вилки или
если требуется стационарное
подключение, необходимо предусмотреть
специальный выключатель для размыкания
всех полюсов с расстоянием между
разомкнутыми контактами не менее 3 мм.
Стационарное подключение должно
производиться только электриком.
Опасность удушья!!
Упаковочный материал представляет опасность для детей. Никогда не позволяйте детям играть с упаковочным материалом.
12
Общие указания
Режим отвода воздуха
: Опасно для жизни!
Отработанные газы, снова попавшие в комнату, могут стать
причиной отравления. Запрещается подключать вытяжку к
действующей дымовой трубе или к каналу, через который
осуществляется вентиляция помещений с установленными
приборами, использующими открытый огонь. При подключении
вытяжки к неиспользуемой дымовой трубу необходимо
получить разрешение у лиц, ответственных за ее эксплуатацию
очистку.
и
Если вытяжной воздух отводится через наружную стену, в
кладке следует использовать телескопический блок.
Труба для отвода воздуха
Указание: Производитель прибора не даёт гарантии в случае
рекламаций, касающихся участков трубопровода.
■ Оптимальная мощность прибора достигается за счёт
короткой прямой отводной трубы, имеющей по возможности
большой диаметр.
■ При наличии длинных шероховатых отводных труб, большого
количества колен или труб с диаметром менее 150 мм
оптимальная мощность вытяжки не достигается и шум
вентилятора становится громче.
■ Трубы или шланги для прокладки трубы для отвода воздуха
должны быть выполнены из невоспламеняющегося
материала.
Круглые трубы
Рекомендуется внутренний диаметр 150 мм, как минимум
120 мм.
Плоские каналы
Внутреннее поперечное сечение должно соответствовать
диаметру круглых труб.
Ø 150 мм ок. 177 см
Ø 120 мм ок. 113 см
■ Плоские каналы не должны иметь резких изгибов.
■ При несоответствии диаметров труб используйте
герметизирующую ленту.
2
2
Проверка стены
■ Стена должна быть ровной, вертикальной и обладать
достаточной прочностью.
■ Глубина высверленных отверстий должна соответствовать
длине винтов. Дюбели должны обеспечивать надежную
фиксацию.
■ Входящие в комплект поставки винты и дюбели рассчитаны
на массивную кирпичную кладку. Для стен другой
конструкции (напр., из гипсокартона, пористого бетона,
кирпича из поротона) необходимо использовать
соответственно другие, подходящие средства крепления.
■ Макс. вес вытяжки – 40 кг.
Электрическое подключение
: Опасность удара током!
Некоторые детали внутри прибора имеют острые кромки, что
может повредить соединительный провод. Проследите, чтобы
соединительный провод не зажимался и не перегибался.
Необходимые для электроподключения характеристики Вы
найдете на типовой табличке внутри бытового прибора, сняв
металлический жироулавливающий фильтр.
Длина соединительного кабеля: ок. 1,30 м
Этот бытовой прибор отвечает требованиям Правил
по подавлению радиопомех.
ЕС
: Опасность удара током!
Следует обеспечить возможность отключения прибора от
электросети в любой момент. Прибор можно подключать к сети
только через правильно установленную розетку с
заземляющим контактом. Если после установки прибора
невозможно будет добраться до вилки или если требуется
стационарное подключение, необходимо предусмотреть
специальный выключатель для размыкания всех полюсов с
расстоянием между
Стационарное подключение должно производиться только
электриком.
разомкнутыми контактами не менее 3 мм.
Установка
Подготовка к установке
Внимание!
Убедитесь в том, что в области отверстий нет электропроводки,
газовых или водопроводных труб.
1. Начертите вертикальную осевую линию на стене от верхней панели до нижней кромки вытяжки.
2. Обозначьте положения винтов и контур области установки.
3. Просверлите 5 отверстий (Ø 8 мм, глубина 80 мм) для
крепления и вставьте дюбели заподлицо со стенкой.
PP
[
PP
PP
PP
PP
13
Монтаж
1. Привинтите крепежные уголки обшивки вытяжной трубы. ¨
$
Подвешивание и выравнивание прибора
1. Снимите защитную пленку сначала с задней стенки прибора,
а после монтажа – полностью.
2. Повесьте вытяжку так, чтобы она прочно зафиксировалась
на подвесных опорах.
3. Выровняйте вытяжку по высоте, поворачивая подвесные
опоры. При необходимости вытяжку можно передвинуть
вправо или влево.
«
¬
[
2. Завинтите подвесные опоры для вытяжки усилием руки,
макс. 3 Нм.
©
%
[
'
Крепление прибора
1. Наденьте предохранительные колпачки стрелкой кверху
на подвесные опоры так, чтобы они защелкнули.
2. Туго затяните гайку с накаткой с подкладочной шайбой. ¯
(
®
3. Болт с винтовой нарезкой завинтите так, чтобы он выступал
на 5–9 мм из стены.
&
ª
NJONN
NBYNN
)
*
14
Снятие предохранительных колпачков
Для снятия предохранительных колпачков воспользуйтесь
плоской отверткой.
Крепление соединений труб
Указание: Если используется труба из алюминия, тогда место
присоединения необходимо предварительно сгладить.
Вытяжная труба Ø 150 мм (рекомендуемая величина)
Вытяжная труба крепится непосредственно к воздушному
патрубку и соединение соответствующим образом изолируется.
Вытяжная труба Ø 120 мм
1. Переходной патрубок крепится непосредственно
к воздушному патрубку.
2. Вытяжная труба крепится к переходному патрубку.
3. Оба места соединения соответствующим образом
изолируются.
Монтаж обшивки вытяжной трубы
: Опасность травм!
Cо стороны острых кромок при установке. При установке
прибора всегда надевайте защитные перчатки.
1. Разделите секции обшивки вытяжной трубы. Для этого удалите клейкую ленту
2. Удалите защитную плёнку с обеих секций обшивки вытяжной трубы.
3. Вставьте одну секцию обшивки вытяжной трубы в другую.
Указания
■ Во избежание царапин положите в качестве защиты бумагу
на края наружной секции обшивки вытяжной трубы.
■ Прорези во внутренней секции обшивки вытяжной трубы
должны быть внизу.
4. Установите секции обшивки вытяжной трубы на прибор.
5. Сдвиньте внутреннюю секцию обшивки вверх и установите
слева и справа на крепёжный уголок.
6. Зафиксируйте обшивку вытяжной трубы движением вниз. ©
7. Двумя винтами привинтите обшивку вытяжной трубы с
боковых сторон к крепёжному уголку.
¨
ª
$
%
&
[
15
Robert Bosch Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München
Germany
www.bosch-home.com
*9000955986*
9000955986
940909
Loading...
