Návod k použití

DWA 065551 DWA 095551

Q4ACZM0052

Obsah

Popis spotřebiče .................................................................................................................4

Provozní režimy ...................................................................................................................4

Před prvním použitím ..........................................................................................................5

Závady ..................................................................................................................................5

Obsluha odsavače ...............................................................................................................6

Filtry a údržba ......................................................................................................................6

Čištění a ošetřování ............................................................................................................8

Výměna žárovek ..................................................................................................................8

Důležitá upozornění ............................................................................................................9

Před montáží ......................................................................................................................10

Elektrická přípojka ............................................................................................................12

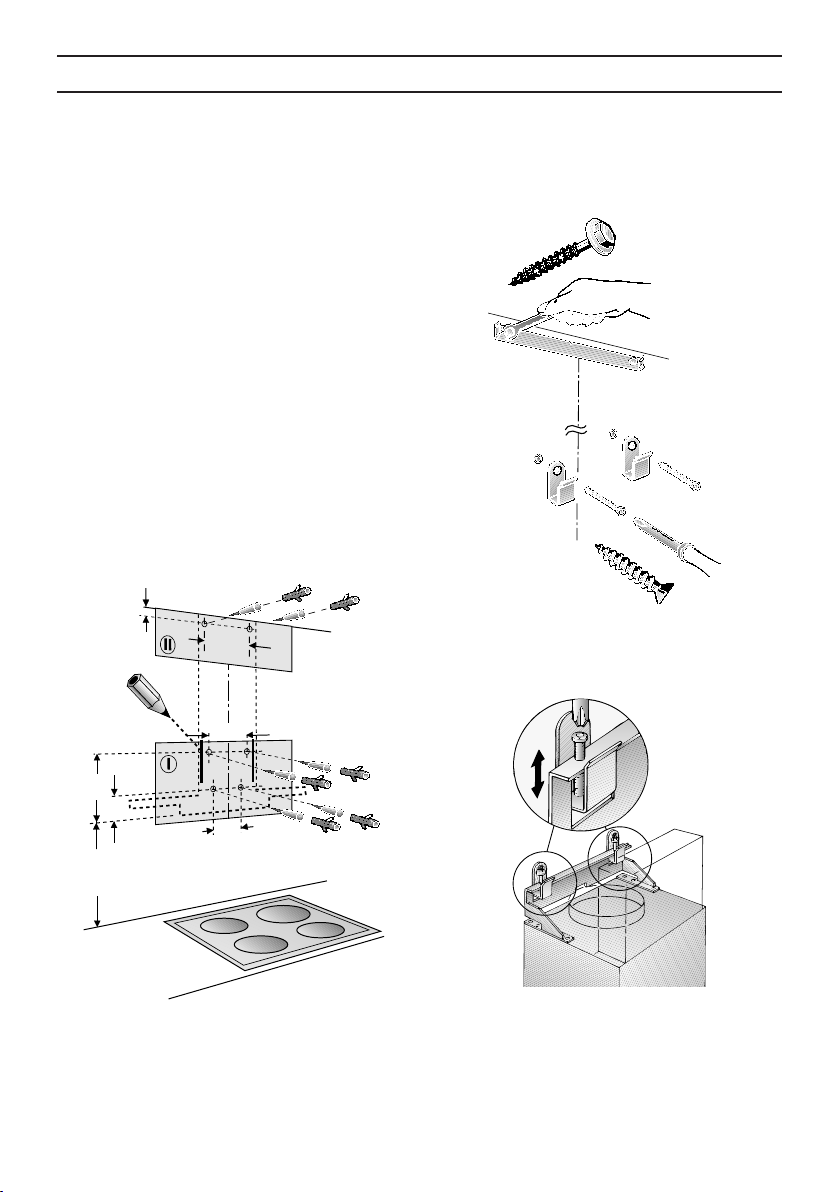

Montáž ................................................................................................................................13

PLYN ELEKTRO

min. 750 mm

min. 650 mm

Návod k použití

�

Popis spotřebiče

Kryt komínu

Ovládání světlo/ výkon odsávání

Mřížka

ﬁltru

Osvětlení

Provozní režimy

Provoz s odvětráváním:

 Ventilátor odsavače nasává kuchyňské výpary a odvádí je tukovým ﬁltrem do venkovního

prostoru.  Tukový ﬁltr zachycuje částečky mastnoty v kuchyňských

výparech.  Kuchyně je tak ve značné míře chráněna před mastnotou a zápachem.

Při provozu odsavače s odvětráváním a současném provozu spotřebičů paliv závislých na komínu (jako např. topných těles na plyn, olej nebo uhlí, průtokových ohřívačů, zásobníků teplé vody) musí být zajištěn dostatečný přívod vzduchu, který je u spotřebiče paliv nutný ke spalování. Bezpečný provoz je možný, pokud podtlak v místnosti instalace spotřebiče paliv nepřekročí 4 Pa (0,04 mbar).

Provozní režimy

Toho lze dosáhnout, pokud neuzavíratelnými otvory, např. ve dveřích či oknech a v kombinaci s teleskopickou průchodkou ve zdi pro přívod/odvod vzduchu nebo jinými tech. opatřeními, jako vzájemné blokování apod., může dovnitř proudit vzduch potřebný ke spalování.

Při nedostatečném přívodu vzduchu hrozí nebezpečí otravy zpětně nasátými spalinami.

Teleskopická průchodka ve zdi pro přívod/ odvod vzduchu sama o sobě nezajistí dodržení mezních hodnot.

Poznámka: Při posuzování se vždy musí brát v úvahu celkové potřebné množství vzduchu v bytě. Při provozu kuchyňských spotřebičů, např. varné desky a plynového sporáku se toto pravidlo neaplikuje. Pokud se odsavač používá v režimu cirkulace vzduchu s aktivním uhlíkovým ﬁltrem, je možný provoz bez omezení.

Provoz s cirkulací vzduchu:

 V tomto režimu musí být instalován

aktivní uhlíkový ﬁltr (viz Filtr a údržba).

Kompletní montážní sadu a náhradní ﬁltr lze zakoupit ve specializovaném obchodě. Příslušná čísla příslušenství naleznete na konci tohoto návodu k použití.

 Ventilátor odsavače nasává kuchyňské

výpary a odvádí je tukovým a aktivním uhlíkovým ﬁltrem zpět do kuchyně.

 Tukový ﬁltr zachycuje částečky mastnoty

v kuchyňských výparech.

 Aktivní uhlíkový ﬁltr váže pachové látky.

Pokud není namontován aktivní

uhlíkový ﬁltr, nelze vázat pachové látky obsažené v kuchyňských výparech.

Před prvním použitím

�

Důležitá upozornění:

 Tento návod k montáži se vztahuje

na více typů spotřebičů. Je možné, že jednotlivé popsané vlastnosti výbavy se na váš spotřebič nevztahují.

 Tento odsavač odpovídá předepsaným

bezpečnostním požadavkům. Opravy smí provádět pouze kvaliﬁkovaní odborníci. V důsledku neodborných

oprav mohou pro uživatele vzniknout značná rizika.

Pokud je spotřebič poškozen, nesmíte

jej uvést do provozu.

Připojení a uvedení do provozu smí

provádět pouze kvaliﬁkovaný odborník.

Pokud je napájecí kabel tohoto spotřebiče poškozen, musí být vyměněn výrobcem, jeho servisní službou nebo podobně kvaliﬁkovanou osobou, aby se zabránilo vzniku rizika.

Materiál balení řádně zlikvidujte (viz Návod k montáži).

Tento odsavač je určen pouze pro provoz v domácnosti.

Odsavač provozujte pouze s nasazenými žárovkami.

Vadné žárovky je třeba ihned vyměnit, aby se zabránilo přetížení ostatních žárovek.

Odsavač nikdy neprovozujte bez tukových ﬁltrů.

Přehřáté oleje nebo tuky se mohou snadno vznítit. Na přípravu potravin s tuky a oleji, např. hranolků, stále dozírejte.

Pod odsavačem neﬂambujte.

 Než spotřebič poprvé použijete, pečlivě

si přečtěte návod k použití. Obsahuje informace důležité pro vaši bezpečnost a pro používání a ošetřování spotřebiče.

 Návod k použití a montáži uchovejte pro

příp. dalšího vlastníka.

Varné zóny musí být vždy zakryty

varnými nádobami.

Nad spotřebičem pevných paliv (uhlí, dřevo apod.) je provoz odsavače povolen pouze omezeně (viz Návod k montáži).

Plynové varné desky / plynové sporáky

Neprovozujte všechny plynové varné zóny současně po delší dobu (max. 15 minut) při nejvyšším tepelném zatížení, jinak hrozí nebezpečí popálení při kontaktu s povrchovými plochami spotřebiče, resp. nebezpečí poškození odsavače. Při provozu nad plynovou varnou deskou při současném zapnutí tří nebo více plynových varných zón musí být odsavač spuštěn na maximální stupeň výkonu.

Závady

Pokud budete mít dotazy nebo pokud se vyskytnou poruchy, kontaktujte telefonicky servisní službu. (Viz seznam servisních služeb).

Při telefonickém hovoru uveďte: E-Nr. FD-Nr.

Zapište tato čísla do horních polí. Tato čísla lze nalézt na typovém štítku po sejmutí tukových ﬁltrů ve vnitřním prostoru odsavače.

! Nebezpečí požáru tukového ﬁltru v

důsledku vysokých plamenů.

Obsluha odsavače

�

Kuchyňské výpary lze nejúčinněji

odstranit:

 zapnutím odsavače na začátku vaření.  vypnutím odsavače teprve několik minut

po ukončení vaření.

Světlo

Odsavač vyp.

Snížení výkonu odasvače

Zobrazení stupně výkonu odsavače

Zapnutí odsavače:

 Stiskněte tlačítko +.

Nastavení požadovaného stupně výkonu odsavače.

 Stiskněte tlačítko +. Odsavač se přepne o jeden stupeň

výkonu výše.  Stiskněte tlačítko –. Odsavač se přepne o jeden stupeň

výkonu níže.

Vypnutí odsavače:

 Stiskněte tlačítko 0. Nebo:  Stiskněte tlačítko – tolikrát, až se

odsavač vypne.

Intenzivní stupeň výkonu:

Při intenzivním stupni výkonu se dosahuje nejvyššího výkonu. Toho je zapotřebí krátkodobě.  Stiskněte tlačítko + tolikrát, až se

rozsvítí údaj .  Pokud není intenzivní stupeň výkonu

vypnut ručně, přepne se odsavač po

10 minutách automaticky zpět na stupeň

.

Zapnutí a zvyšování

Intenzivní stupeň výkonu

Zap./Vyp.

výkonu odsavače

Osvětlení:

 Osvětlení lze používat kdykoliv, i když je

ventilátor vypnutý.

Filtry a údržba

Tukový ﬁltr: Pro zachycování částeček mastnoty z kuchyňských výparů jsou určeny kovové tukové ﬁltry.

Vložky ﬁltrů jsou vyrobeny z nehořlavého kovu.

Pozor:

Se vzrůstajícím zanesením ﬁltru mastnými zbytky se zvyšuje vznětlivost a funkce odsavače může být nepříznivě ovlivněna.

Důležité:

Včasným čištěním kovových tukových ﬁltrů lze předcházet nebezpečí požáru, které může vzniknout akumulací tepla při fritování nebo smažení.

Čištění kovových tukových ﬁltrů:

 Při normální intenzitě provozu (denně 1

až 2 hodiny) se musí kovové tukové ﬁltry čistit 1 x za měsíc.

 Filtry lze čistit v myčce nádobí. Při tom

může dojít k nepatrné změně barevného odstínu. Filtry musí v myčce nádobí ležet volně. Nesmí být vzpříčený.

Důležité:

Silně zanesené kovové tukové ﬁltry

nemyjte společně s nádobím.

 Při ručním čištění namočte tukové ﬁltry

v horkém čisticím roztoku. Filtry poté okartáčujte, dobře opláchněte a nechte okapat.

Filtry a údržba

Demontáž a montáž kovových tukových ﬁltrů: Pozor: Halogenové žárovky musí být

vypnuté a vychladlé.

1. Otočte opět západky na tukovém ﬁltru a

vysuňte tukový ﬁltr na stranu.

2. Vyčistěte tukové ﬁltry.

3. Vyčištěné tukový ﬁltry znovu nasaďte.

Aktivní uhlíkový ﬁltr:

Váže pachové látky při provozu s cirkulací vzduchu.

Montáž: Pozor: Halogenové žárovky musí být

vypnuté a vychladlé.

1. Nasaďte tukové ﬁltry (viz Demontáž a

montáž kovových tukových ﬁltrů).

2. Nasaďte aktivní uhlíkový ﬁltr.

3. Nechte zaskočit západku vpředu.

4. Nasaďte tukové ﬁltry (viz Demontáž a montáž kovových tukových ﬁltrů).

Demontáž: Pozor: Halogenové žárovky musí být

vypnuté a vychladlé.

1. Demontujte tukový ﬁltr.

2. Nechte zaskočit západku vpředu a sejměte aktivní uhlíkový ﬁltr směrem dolů.

3. Namontujte tukové ﬁltry.

Výměna aktivního uhlíkového ﬁltru:

 Při normální intenzitě provozu (denně 1

až 2 hodiny) se aktivní uhlíkové ﬁltry

musí vyměňovat přibližně 1 x za rok.  Aktivní uhlíkový ﬁltr lze zakoupit ve

specializovaném obchodě (viz Speciální příslušenství).

 Používejte pouze originální ﬁltry. Tak

bude zaručena optimální funkce.

Likvidace použitého aktivního uhlíkového ﬁltru:

 Aktivní uhlíkové ﬁltry neobsahují

škodliviny. Lze je např. likvidovat jako běžný odpad.

Čištění a ošetřování

�

Výměna žárovek

Odpojte odsavač vytažením síťové zástrčky, resp. vypnutím jističe od elektrického napájení.

 Při čištění tukového ﬁltru očistěte

přístupné součásti krytu od usazené mastnoty. Tím lze předejít nebezpečí požáru a optimální funkce zůstane zachována.

 Pro čištění odsavače použijte horký

čisticí roztok nebo jemný čistič oken.

 Přischlé nečistoty neseškrabujte, ale

změkčete je vlhkou utěrkou.

 Nepoužívejte abrazivní prostředky

ani drsnými houbami, které by mohly poškrábat.

 Upozornění: Alkohol nepoužívejte na

plastové povrchové plochy, mohly by tak vzniknout skvrny bez lesku.

Pozor! Kuchyni dostatečně větrejte,

nepoužívejte otevřený plamen.

Ovládací tlačítka čistěte pouze jemným čisticím roztokem a měkkou, vlhkou utěrkou. Na ovládací tlačítka nepoužívejte čistič nerezu.

Povrchové plochy z nerezu:

 Použijte jemný, nikoli abrazivní čistič

nerezu.

 Čistěte pouze ve směru broušení.

Povrchové plochy z nerezu nečistěte drsnými houbami, které by mohly poškrábat, a rovněž čisticími prostředky obsahujícími písek, sodu, kyseliny nebo chloridy.

Hliníkové, lakované a plastové povrchové plochy:

 Použijte jemnou textilii na okna nebo z

mikrovlákna, která nepouští vlákna.

 Nepoužívejte suché textilie.  Použijte jemný čistič oken.  Nepoužívejte agresivní čisticí prostředky

nebo čisticí prostředky s obsahem kyselin nebo louhů.

 Nepoužívejte abrazivní prostředky.

1. Vypněte odsavač a vytažením síťové zástrčky nebo vypnutím jističe odpojte odsavač od napájení.

Halogenové žárovky se za provozu silně zahřívají. Také po určitou dobu po zhasnutí nadále hrozí nebezpečí popálení!

2. Vyjměte pojistný kroužek žárovky

šroubovákem nebo podobným nářadím.

3. Vyměňte žárovku (běžně prodávaná

halogenová žárovka, 12 voltů, max. 20 wattů, objímka G4).

Pozor: Zásuvná objímka. Pro uchopení

žárovky použijte čistou textilii.

4. Opět nasaďte pojistný kroužek žárovky.

5. Připojením síťové zástrčky nebo

zapnutím jističe opět obnovte elektrické napájení.

Upozornění: Pokud osvětlení nefunguje, zkontrolujte, zda jsou žárovky správně zasunuty.

�

Návod k montáži:

Důležitá upozornění

Vysloužilé spotřebiče nejsou žádný bezcenný odpad. Díky ekologické likvidaci lze cenné suroviny recyklovat. Než budete vysloužilý spotřebič likvidovat, znehodnoťte jej.

Váš nový spotřebič chránil na cestě k vám obal. Všechny použité materiály jsou šetrné k životnímu prostředí a lze je recyklovat. Přispějte k ochraně životního prostředí a zlikvidujte obal ekologicky. O aktuálních metodách likvidace se informujte u svého specializovaného prodejce nebo u své místní správy.

Odsavač je určen pro provoz s odsáváním nebo s cirkulací vzduchu.

Odsavač vždy umístěte nad střed varné desky.

Minimální vzdálenost mezi elektrickými varnými zónami a dolní hranou odsavače je 650 mm, viz obr. 1.

Nad spotřebičem pevných paliv, který může být zdrojem nebezpečí požáru (např. při úletu jisker), je montáž odsavače přípustná pouze tehdy, pokud má spotřebič paliv uzavřený nesnímatelný kryt a jsou dodrženy speciﬁcké národní předpisy. Toto omezení neplatí pro plynové sporáky a plynové varné desky.

Čím menší je vzdálenost mezi odsavačem a varnými zónami, tím větší je pravděpodobnost, že se působením stoupající vodní páry na dolním okraji odsavače vytvoří kapky.

Další upozornění pro plynové kuchyňské spotřebiče:

Při montáži plynových varných desek je třeba dodržet příslušné národní zákonné předpisy.

Je třeba dodržet příslušné platné montážní předpisy a montážní pokyny výrobce plynového spotřebiče.

Odsavač se smí montovat pouze jednou stranou vedle vysoké skříně nebo stěny. Vzdálenost min. 50 mm.

Minimální vzdálenost u plynových varných desek mezi horní hranou nosníku pro nádoby a dolní hranou odsavače je 750 mm, viz obr. 1.

Před montáží

120 150

550

630

600/

700/

900

mind.38

715-1100

mind. 600

520

Provoz s odvětráváním

600/900

Odvětrání je vedeno větrací šachtou vzhůru, nebo přímo obvodovou zdí do venkovního prostoru.

Odvětrání nesmí být vedeno do komína na odvod kouře nebo komína na odvod spalin, který je v provozu, ani do šachty, která je určena k odvětrávání místností se spotřebiči paliv.

Při odvodu odvětrávaného vzduchu je třeba dodržet úřední a zákonné předpisy (např. místní stavební předpisy).

Při odvádění odvětrávaného vzduchu do do komína na odvod kouře nebo komína na odvod spalin, který není v provozu, je třeba mít souhlas příslušné kominické provozovny.

Při provozu odsavače s

odvětráváním a současném provozu spotřebičů paliv závislých na komínu

(jako např. topných těles na plyn, olej nebo uhlí, průtokových ohřívačů, zásobníků teplé vody) musí být zajištěn dostatečný přívod vzduchu, který je u spotřebiče paliv nutný ke spalování.

Bezpečný provoz je možný, pokud podtlak v místnosti instalace spotřebiče paliv nepřekročí 4 Pa (0,04 mbar).

Při nedostatečném přívodu vzduchu hrozí nebezpečí otravy zpětně nasátými spalinami.

Teleskopická průchodka ve zdi pro přívod/ odvod vzduchu sama o sobě nezajistí dodržení mezních hodnot.

Pokud se odsavač používá v režimu cirkulace vzduchu s aktivním uhlíkovým ﬁltrem, je možný provoz bez omezení.

Při vedení odvětrání obvodovou zdí je třeba použít teleskopickou průchodku zdí.

Před montáží

�

280

550

630

600/700/900

mind. 130

808-1190

mind.38

Optimální výkon odsavače:

 Krátká, hladká odtahová trubka  Co nejméně oblouků trubky  Co největší průměr trubky a velké

oblouky trubky.

Použití dlouhých odtahových trubeks

hrubým povrchem, mnoha oblouků nebo menších průměrů trubky způsobuje odchylky od optimálního výkonu a zároveň zvýšení hlučnosti.

 Kulaté trubky:

Doporučujeme vnitřní průměr 150 mm,

avšak min. 120 mm.

 Ploché odtahové trubky musí mít

stejnou hodnotu vnitřního průměru jako

kulaté trubky. Neměly by mít žádné ostré ohyby. Ø 120 mm cca 113 cm Ø 150 mm cca 177 cm

 Při odlišném průměru trubek: použijte těsnicí proužky  Při provozu s odvětráváním zajistěte

dostatečný přívod vzduchu.

Provoz s cirkulací vzduchu

 S aktivními uhlíkovými ﬁltry, pokud není

možnost provozu s odvětráváním.

Kompletní montážní sadu lze zakoupit ve specializovaném obchodě.

Příslušná čísla příslušenství naleznete na konci tohoto návodu k použití.

Připojení odtahové trubky Ø 150 mm

 Upevněte odtahovou trubku přímo ke

vzduchovému hrdlu.

Připojení odtahové trubky Ø 120 mm

 Upevněte redukční hrdlo přímo ke

vzduchovému hrdlu.

 Odtahovou trubku upevněte ke

vzduchovému hrdlu.

600/900

Před montáží

�

Elektrická přípojka

Příprava stěny

 Stěna musí být rovná a svislá.  Je třeba zajistit pevné uchycení

hmoždinek.

Hmotnost v kg:

Odvětrávání Cirkulace 60 cm 22,0 27,4 90 cm 25,1 30,5

Konstrukční změny v rámci technického vývoje jsou vyhrazeny.

Odsavač se smí připojovat pouze do zásuvky s ochranným kontaktem instalované v souladu s předpisy. Zásuvku s ochranným kontaktem umístěte co nejblíže za opláštění komínu.

Parametry elektrického připojení

Tyto parametry lze nalézt na typovém štítku po vyjmutí rámů ﬁltrů ve vnitřním prostoru spotřebiče.

Při opravách odsavač zásadně

odpojujte od elektrického napájení.

Délka napájecího kabelu: 1,30 m.

Pokud je zapotřebí pevné připojení:

Odsavač smí v každém případě připojovat pouze elektrikář registrovaný u příslušného dodavatele elektrické energie.

Při instalaci se musí opatřit odpojovacím zařízením. Jako odpojovací zařízení se používají spínače se vzdáleností kontaktů větší než 3 mm a všepólovým odpojením. K tomu jsou zapotřebí elektrické jističe a stykače.

Pokud je napájecí kabel tohoto spotřebiče poškozen, musí být vyměněn výrobcem, jeho servisní službou nebo podobně kvaliﬁkovanou osobou, aby se zabránilo vzniku rizika.

Tento odsavač odpovídá předpisům EU o rádiovém odrušení.

Montáž

�

172

455

150

mind.550 Elektro mind.650 Gas

216

�

Odsavač je určen k montáži na kuchyňskou stěnu.

1. Vyjměte tukové ﬁltry (viz Návod k použití).

2. Od stropu až po dolní okraj odsavače narýsujte středovou čáru na stěnu.

3. Pomocí šablony vyznačte polohy šroubů na stěně a kvůli usnadnění zavěšení nakreslete obrys oblasti zavěšení.

Dbejte na minimální vzdálenost varné desky a odsavače 650 mm u elektrických varných desek, resp. 750 mm u plynových varných desek. Spodní okraj šablony odpovídá dolnímu okraji odsavače.

4. Vyvrtejte 4 otvory pro odsavač a

vyvrtejte 2 otvory pro zavěšení komínu Ø 8 a zatlačte do nich hmoždinky do jedné roviny se stěnou.

Upozornění: Dbejte na případné součásti příslušenství, které je třeba namontovat.

5. Přišroubujte horní a dva spodní přídržné úhelníky.

6. Zavěste odsavač. Výšku a vodorovnou polohu upravte pomocí stavěcích šroubů.

min. 650 elektro min. 750 plyn

Skleněný kryt nesmí narazit do stěny.

Montáž

�

7 Zašroubujte spodní šrouby (se

šestihrannou hlavou).

Pokud při šroubování vznikne tlak

na skleněný kryt, může sklo prasknout.

8. Na ochrannou mřížku každého otvoru 2 spodních upevňovacích šroubů nalepte krycí fólii.

9. Připojte trubky.

10. Připojte elektrické napájení.

11. Stáhněte ochrannou fólii z obou částí krytu komínu.

Zabraňte poškození choulostivých

povrchových ploch.

12. Zasuňte opatrně horní část opláštění komínu (výřezy dolů) do dolní části kytu komínu.

13. Nasaďte šikmo kompletní opláštění komínu do skleněného krytu a sklopte je dozadu.

Pozor: Otvory na opláštění komínu musí

přesně lícovat se spínači.

14. Vysuňte opatrně horní část krytu komínu nahoru a přišroubujte 2 šrouby po stranách k přídržnému úhelníku.

Zabraňte poškrábání při zasunování např. tím, že položíte montážní šablonu jako ochranu přes hranu dolní části krytu komínu.

15. Opět nasaďte tukové ﬁltry (viz návod k použití).

360732

DHZ 5185

1 2 3

4 5 6

10x

INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o.

Obchodní značka BSH:

Značka BOSCH

Typ/prodejní označení Barevné provedení nerez/sklo

Příkon W 240 z toho osvětlení W 40 připojení přívodním kabelem o délce m 1,3 Vnější rozměry výška mm 715-1100 šířka mm 600 hloubka mm 520 Hlučnost dle DIN 61591 při max. normov. provozu 400 m Objem větrání podle DIN 61591 m3/h při provozu odvětrání

intenzivní stupeň 550 při provozu s cirkulací vzduchu s aktivním ﬁltrem

intenzivní stupeň --Doběh ventilátoru min. Počet motorů: 1 Elektrické připojení napětí V 220 - 240 Bezpečnost/odrušení odpovídá bezpečnostním předpisům • označení CE • Robert Bosch-Hausgeräte GmbH Carl-Wery-Str. 34, 81739

stupeň 1 stupeň 2 stupeň 3

DWA 065551

/h 58 dB (re 1pW)

220 330 400

140 230 290

Deklarovaná hodnota emise hluku tohoto spotřebiče je 58 dB (A), což představuje váženou hladinu akustického výkonu Lwa vzhledem k referenčnímu akustickému výkonu 1pW.

Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách www.bosch-spotrebice.cz.

INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o.

Obchodní značka BSH:

Značka BOSCH

Typ/prodejní označení DWA 095551 Barevné provedení nerez/sklo Příkon W 240 z toho osvětlení W 40 připojení přívodním kabelem o délce m 1,3 Vnější rozměry výška mm 715-1100 šířka mm 900 hloubka mm 520

Hlučnost dle DIN 61591 při max. normov. provozu 400 m Objem větrání podle DIN 61591 m3/h při provozu odvětrání

intenzivní stupeň 550 při provozu s cirkulací vzduchu s aktivním ﬁltrem

/h 58 dB (re 1pW)

stupeň 1 stupeň 2 stupeň 3

220 330 400

140 230 290

Deklarovaná hodnota emise hluku tohoto spotřebiče je 58 dB (A), což představuje váženou hladinu akustického výkonu Lwa vzhledem k referenčnímu akustickému výkonu 1pW.

Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách www.bosch-spotrebice.cz.

Ujištění dovozce o vydání prohlášení o shodě

Vážený zákazníku, dle § 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku ﬁrmy BSH domácí spotřebiče s.r.o.

Prohlášení o hygienické nezávadnosti výrobků

Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku ﬁrmy BSH domácí spotřebiče s.r.o.

Záruční podmínky

Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje).

Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s § 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady.

Ze záručních oprav jsou vyloučeny zejména tyto případy:

- výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž

- údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče

- při chybějícím nebo poškozeném výrobním štítku spotřebiče

- je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti.

- záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům

- mechanické poškození (závady vzniklé při přepravě)

- poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.)

- neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou

- běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku

- opotřebení vniklé používáním spotřebiče

Rozšířená záruka nad rámec zákona

U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče.

Upozornění pro prodejce

Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol.

„Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.“

SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS

Firemní servis + prodej náhradních dílů: BSH domácí spotřebiče, s.r.o., Pekařská 10b, 155 00 Praha 5 telefon: +420 251 095 546 fax: +420 251 095 559

A PROFI SERVIS s.r.o. Pražská 83 294 71

ALPHA Obchod@Atelier s.r.o.

B. I. SERVIS

B. I. SERVIS Bergmannova 112

Bekl Bílkova 3011 390 02

BMK servis s.r.o. Chýnovská 98 391 56

Bosch servis centrum spol. s r.o.

Dana Bednaříková Charbulova 73 618 00

Elektoservis Komárek Dolní novosadská

ELEKTRO Jankovský s.r.o. nám. Míru 204 388 01

ELEKTRO TREFILÍK s.r.o.

ELEKTROSERVIS KOLÁČEK s.r.o. Polní 20 790 81

ELMOT v.o.s

Faraheit servis s.r.o.

Irena Komárková ml. Slovanské údolí 31 318 00

Jan Liška Žďárského 214 674 01

Jan Škaloud 17. listopadu 360 530 02

Karel Veselý Gagarinova 39 669 02

Lumír Majnuš Bílovecká 146 747 06

Marek Pollet Vřesinská 24 326 00

Martin Jansta Tovární 17 280 02

Martin Linhart Letců 1001 500 02

Martin Wlazlo MW Žerotínova 1155/3 702 00

Petr KUČERA Topolová 1234 434 01

RADEK MENČÍK Proletářská 120 460 02

Stanislav Novotný Hoblíkova 15 741 01

VIKI, spol. s r.o.

Wh-servis s.r.o.

Servis Černý s.r.o. Mírové náměstí 99 550 01

Caffe Idea - Blažek

S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách www.bosch-spotrebice.cz.

Firma Ulice Město telefon mail

Purkyňova 101 563 01

Horova 9 400 01

Nábřeží 596 760 01

78/43

Malá strana 286 696 03

Blahoslavova 1a 370 04

Kaštanová 12 620 00

Majakovského 8 586 01

Žitavská 63 460 11

Cacovická 66a 618 00

Benátky nad Jizerou

Lanškroun

Ústí n./Labem 356 04 Sokolov - Dolní Rychnov

Tábor

Tábor- Měšice

Zlín

Brno 779 00 Olomouc 9

Blatná

Dubňany

Česká Ves u Jeseníku

České Budějovice

Brno

Plzeň

Třebíč

Pardubice

Znojmo

Opava 6

Plzeň

Kolín 5

Hradec Králové

Ostrava - Moravská Ostrava

Most

Liberec 23

Nový Jičín

Jihlava

Liberec 11

Bourmov

Brno

603201133 aproﬁservis@seznam.cz

465322747 465320298 472734300 603202588 608151231 info@klservis.eu

381256300 381256303 800231231 tabor@bmkservis.cz

577211029 bosch@boschservis.cz

548530004 petr.bednarik@seznam.cz

585434844 585435688 383422554 607749068 518365157 602564967 602767106 774811730 584428208 387438911 731583433 387437681 548210358 faraheit.servis@seznam.cz

724888887 377387406 377387057 602758214 info@elso-servis.cz

602405453 jsk@jjbosch.cz

515246788 515264792 724043490 723081976 602282902 377241172 733133300 321723670

602353998

603240252 linhartmartin@volny.cz

602709146 595136057 476441914 serviskucera@seznam.cz

482736542 602288130 724269275 556702804 567303546 viki.servis@iol.cz

774573399 wh-servis@volny.cz

491522881 servis.cerny@tiscali.cz

541240656 info@caffeidea.cz

servis@alphaobchod.cz

info@alphaobchod.cz

stepankova@biservis.cz

info@biservis.cz

pracky@email.cz

servis@ekomarek.cz

sklad@ekomarek.cz

blatna@jankovsky.cz

elektro@jankovsky.cz

treﬁlik@wo.cz

elektro.kolacek@centrum.cz

elmotcb@seznam.cz

servis-ap@volny.cz

elservisznprodejna@tiscali.cz

mezerova@elektroservis-majnus.cz

hulvova@elektroservis-majnus.cz

vana@elektroservis-majnus.cz

pollet@volny.cz

janstovi@volny.cz

info@elektroopravna.cz

servis@elektroopravna.cz

elektroservis.mencik@seznam.cz

sano@iol.cz

Návod na obsluhu

DWA 065551 DWA 095551

Q4ACZM0052

Obsah

Popis spotrebiča .................................................................................................................4

Prevádzkové režimy ............................................................................................................4

Pred prvým použitím ...........................................................................................................5

Závady ..................................................................................................................................5

Obsluha odsávača ...............................................................................................................6

Filtre a údržba ......................................................................................................................6

Čistenie a ošetrovanie ........................................................................................................8

Výmena žiaroviek ................................................................................................................8

Dôležité upozornenia ..........................................................................................................9

Pred montážou ...................................................................................................................10

Elektrická prípojka ............................................................................................................12

Montáž ................................................................................................................................13

PLYN ELEKTRO

min. 750 mm

min. 650 mm

Návod na použitie

�

Popis spotrebiča

Kryt komína

Ovládanie svetlo/ výkon odsávania

Mriežka

ﬁltra

Osvetlenie

Prevádzkové režimy

Prevádzka s odvetrávaním:

 Ventilátor odsávača nasáva kuchynské výpary a odvádza ich tukovým ﬁltrom do vonkajšieho

priestoru.

 Tukový ﬁlter zachytáva čiastočky mastnoty v kuchynských

výparoch.

 Kuchyňa je tak v značnej miere

chránená

pred mastnotou a zápachom.

Pri prevádzke odsávača s odvetrávaním a súčasnej prevádzke spotrebičov palív závislých na komínoch (ako napr. vykurovacích telies na plyn, olej alebo uhlie, prietokových ohrievačov, zásobníkov teplej vody) musí byť zaistený dostatočný prívod vzduchu, ktorý je pri spotrebičoch palív nutný k spaľovaniu. Bezpečná prevádzka je možná, pokiaľ podtlak v miestnosti inštalácie spotrebiča palív neprekročí 4 Pa (0,04 mbar).

Prevádzkové režimy

To je možné dosiahnuť, pokiaľ neuzavierateľnými otvormi, napr. vo dverách či oknách a v kombinácií s teleskopickou priechodkou v stene pre prívod/odvod vzduchu alebo inými tech. opatreniami, ako vzájomné blokovanie apod., môže dovnútra prúdiť vzduch potrebný na spaľovanie.

Pri nedostatočnom prívode vzduchu hrozí nebezpečenstvo otravy spätne nasatými spalinami.

Teleskopická priechodka v stene pre prívod/odvod vzduchu sama o sebe nezaistí dodržanie hraničných hodnôt.

Poznámka: Pri posudzovaní sa vždy musí brať do úvahy celkové potrebné množstvo vzduchu v byte. Pri prevádzke kuchynských spotrebičov, napr. varného panelu a plynového sporáku sa toto pravidlo neaplikuje. Pokiaľ sa odsávač používa v režime cirkulácie vzduchu s aktívnym uhlíkovým ﬁltrom, je možná prevádzka bez obmedzenia.

Prevádzka s cirkuláciou vzduchu:

 V tomto režime musí byť inštalovaný

aktívny uhlíkový ﬁlter (viď Filter a údržba).

Kompletnú montážnu sadu a náhradný ﬁlter možno zakúpiť v špecializovanom obchode. Príslušné čísla príslušenstva nájdete na konci tohto návodu na použitie.

 Ventilátor odsávača nasáva kuchynské

výpary a odvádza ich tukovým a aktívnym uhlíkovým ﬁltrom späť do kuchyne.

 Tukový ﬁlter zachytáva čiastočky

mastnoty v kuchynských výparoch.

 Aktívny uhlíkový ﬁlter viaže pachové

látky.

Pokiaľ nie je namontovaný aktívny

uhlíkový ﬁlter, nie je možné viazať pachové látky obsiahnuté v kuchynských výparoch.

Pred prvým použitím

�

Dôležité upozornenia:

 Tento návod na montáž sa vzťahuje na

viac typov spotrebičov. Je možné, že jednotlivo popísané vlastnosti výbavy sa na váš spotrebič nevzťahujú.

 Tento odsávač zodpovedá predpísaným

bezpečnostným požiadavkám. Opravy môžu vykonávať len kvaliﬁkovaný odborníci. V dôsledku neodborných

opráv môžu pre užívateľa vzniknúť značné riziká.

Pokiaľ je spotrebič poškodený, nesmiete ho uviesť do prevádzky

Pripojenie a uvedenie do prevádzky môže vykonávať len kvaliﬁkovaný odborník.

Pokiaľ je sieťový kábel tohto spotrebiča poškodený, musí byť vymenený výrobcom, jeho servisnou službou alebo podobne kvaliﬁkovanou osobou, aby sa zabránilo vzniku rizika.

Materiál balenia riadne zlikvidujte (viď Návod na montáž).

Tento odsávač je určený len pre prevádzku v domácnosti.

Odsávač prevádzkujte len s nasadenými žiarovkami.

Poškodené žiarovky je potrebné ihneď vymeniť, aby sa zabránilo preťaženiu ostatných žiaroviek.

Odsávač nikdy neprevádzkujte bez tukových ﬁltrov.

Prehriaté oleje alebo tuky sa môžu ľahko vznietiť. Na prípravu potravín s tukmi a olejmi, napr. hranoliek, stále dozerajte.

Pod odsávačom neﬂambujte.

! Nebezpečenstvo požiaru tukového ﬁltra v

dôsledku vysokých plameňov.

 Skôr ako spotrebič prvýkrát použijete,

dôkladne si prečítajte návod na použitie. Obsahuje informácie dôležité pre vašu bezpečnosť a pre používanie a ošetrovanie spotrebiča.

 Návod na použitie a montáž uschovajte

pre príp. dalšieho vlastníka.

Varné zóny musia byť vždy zakryté

varnými nádobami.

Nad spotrebičom pevných palív (uhlie, drevo apod.) je prevádzka odsávača povolená len obmedzene (viď Návod na montáži).

Plynové varné panely / plynové sporáky

Neprevádzkujte všetky plynové varné zóny súčasne dlhšiu dobu (max. 15 minút) pri najvyššiom tepelnom zaťažení, inak hrozí nebezpečenstvo popálenia pri kontakte s povrchovými plochami spotrebiča, resp. nebezpečenstvo poškodenia odsávača. Pri prevádzke nad plynovou varnou doskou pri súčasnom zapnutí troch alebo viacerých plynových varných zón musí byť odsávač spustený na maximálny stupeň výkonu.

Závady

Pokiaľ budete mať otázky alebo pokiaľ sa vyskytnú poruchy, kontaktujte telefonicky servisnú službu. (Viď zoznam servisných služieb).

Pri telefonickom hovore uveďte: E-Nr. FD-Nr.

Zapište tieto čísla do horného poľa. Tieto čísla možno nájsť na typovom štítku po vybratí tukových ﬁltrov vo vnútornom priestore odsávača.

Obsluha odsávača

�

Kuchynské výpary možno

najúčinnejšie odstrániť:

 zapnutím odsávača na začiatku varenia.  vypnutím odsávača až niekoľko minút po

ukončení varenia.

Svetlo

Odsávač vyp.

Zníženie výkonu odsávača

Zobrazenie stupňa výkonu odsávača

Zapnutie odsávača:

 Stlačte tlačidlo +.

Nastavenie požadovaného stupňa výkonu odsávača.

 Stlačte tlačidlo +. Odsávač sa prepne o jeden stupeň

výkonu vyššie.  Stlačte tlačidlo –. Odsávač sa prepne o jeden stupeň

výkonu nižšie.

Vypnutie odsávača:

 Stlačte tlačidlo 0. Alebo:  Stlačte tlačidlo – toľkokrát, kým sa

odsávač nevypne.

Intenzívny stupeň výkonu:

Pri intenzívnom stupni výkonu sa dosahuje najvyšší výkon. To je potrebné krátkodobo.  Stlačte tlačidlo + toľkokrát, kým sa

rozsvieti údaj .  Pokiaľ nie je intenzívny stupeň výkonu

vypnutý ručne, prepne sa odsávač po 10

minútach automaticky späť na stupeň .

Zapnutie a zvyšovanie

Intenzívny stupeň výkonu

Zap./Vyp.

výkonu odsávača

Osvetlenie:

 Osvetlenie možno používať kedykoľvek,

aj keď je ventilátor vypnutý.

Filtre a údržba

Tukový ﬁlter: Na zachytávanie čiastočiek mastnoty z kuchynských výparov sú určené kovové tukové ﬁltre.

Vložky ﬁltrov sú vyrobené z nehorľavého kovu.

Pozor:

So vzrastajúcim zanesením ﬁltra mastnými zbytkami sa zvyšuje horľavosť a funkcia odsávača môže byť nepriaznivo ovplyvnená.

Dôležité:

Včasným čistením kovových tukových ﬁltrov možno predchádzať nebezpečenstvu požiaru, ktoré môže vzniknúť akumuláciou tepla pri fritovaní alebo smažení.

Čistenie kovových tukových ﬁltrov:

 Pri normálnej intenzite prevádzky (denne

1 až 2 hodiny) sa musia kovové tukové ﬁltre čistiť 1 x za mesiac.

 Filtre možno čistiť v umývačke riadu.

Pri tom môže dôjsť k nepatrnej zmene farebného odtieňa. Filtre musia v umývačke riadu ležať voľne. Nesmú byť vzpriečené.

Dôležité:

Silne zanesené kovové tukové ﬁltre

neumývajte spoločne s riadom.

 Pri ručnom čistení namočte tukové ﬁltre

v horúcom čistiacom roztoku. Filtre potom okefujte, dobre opláchnite a nechajte odkvapkať.

Filtre a údržba

Demontáž a montáž kovových tukových ﬁltrov: Pozor: Halogénové žiarovky musia byť

vypnuté a vychladnuté.

1. Otočte opäť západky na tukovom ﬁltre a

vysuňte tukový ﬁlter na stranu.

2. Vyčistite tukové ﬁltre.

3. Vyčistené tukové ﬁltre znovu nasaďte.

Aktívny uhlíkový ﬁlter:

Viaže pachové látky pri prevádzke s cirkuláciou vzduchu.

Montáž: Pozor: Halogénové žiarovky musia byť

vypnuté a vychladnuté.

1. Nasaďte tukové ﬁltre (viď Demontáž a

montáž kovových tukových ﬁltrov).

2. Nasaďte aktívny uhlíkový ﬁlter.

3. Nechajte zaskočiť západku vpredu.

4. Nasaďte tukové ﬁltre (viď Demontáž a montáž kovových tukových ﬁltrov).

Demontáž: Pozor: Halogénové žiarovky musia byť

vypnuté a vychladnuté.

1. Demontujte tukový ﬁlter.

2. Nechajte zaskočiť západku vpredu a zložte aktívny uhlíkový ﬁlter smerom nadol.

3. Namontujte tukové ﬁltre.

Výmena aktívneho uhlíkového ﬁltra:

 Pri normálnej intenzite prevádzky (denne

1 až 2 hodiny) sa aktívne uhlíkové ﬁltre

musia vymieňať približne 1 x za rok.  Aktívny uhlíkový ﬁlter možno zakúpiť v

špecializovanom obchode (viď Špeciálne príslušenstvo).

 Používajte len originálne ﬁltre. Tak bude

zaručená optimálna funkcia.

Likvidácia použitého aktívneho uhlíkového ﬁltra:

 Aktívne uhlíkové ﬁltre neobsahujú

škodliviny. Možno ich napr. likvidovať ako bežný odpad.

Čistenie a ošetrovanie

�

Výmena žiaroviek

Odpojte odsávač vytiahnutím sieťovej zástrčky, resp. vypnutím ističa od elektrického napájania.

 Pri čistení tukového ﬁltra očistite

prístupné súčasti krytu od usadenej mastnoty. Tým možno predísť nebezpečenstvu požiaru a optimálna funkcia zostane zachovaná.

 Na čistenie odsávača použite horúci

čistiaci roztok alebo jemný čistič okien.

 Prischnuté nečistoty nezoškrabujte, ale

zmäkčite ich vlhkou utierkou.

 Nepoužívajte drsné prostriedky ani drsné

špongie , ktoré by ho mohli poškriabať .

 Upozornenie: Alkohol nepoužívajte na

plastové povrchové plochy, mohli by tak vzniknúť škvrny bez lesku.

Pozor! Kuchyňu dostatočne vetrajte,

nepoužívajte otvorený plameň.

Ovládacie tlačidla čistite len jemným čistiacim roztokom a mäkkou, vlhkou utierkou. Na ovládacie tlačidla nepoužívajte čistič nerezu.

Povrchové plochy z nerezu:

 Použite jemný, nie drsný čistič nerezu.  Čistite len v smere brúsenia.

Povrchové plochy z nerezu nečistite drsnými špongiami, ktoré by ho mohli poškriabať, a tiež čistiacimi prostriedkami obsahujúcimi piesok, sódu, kyseliny alebo chloridy.

Hliníkové, lakované a plastové povrchové plochy:

 Použite jemnú textíliu na okná alebo z

mikrovlákna, ktorá nepúšťa vlákna.

 Nepoužívajte suché textílie.  Použite jemný čistič okien.  Nepoužívajte agresívne čistiace

prostriedky alebo čistiace prostriedky s obsahom kyselín alebo liehov.

 Nepoužívajte drsné prostriedky.

1. Vypnite odsávač a vytiahnutím sieťovej zástrčky alebo vypnutím ističa odpojte odsávač od napájania.

Halogénové žiarovky sa počas prevádzky silno zahrievajú. Aj po určitej dobe po zhasnutí naďalej hrozí nebezpečenstvo popálenia!

2. Vyberte poistný krúžok žiarovky

skrutkovačom alebo podobným náradím.

3. Vymeňte žiarovku (bežne predávaná

halogénová žiarovka, 12 voltov, max. 20 wattov, objímka G4).

Pozor: Zásuvná objímka. Pre uchopenie

žiarovky použite čistú textíliu.

4. Opäť nasaďte poistný krúžok žiarovky.

5. Pripojením sieťovej zástrčky alebo

zapnutím ističa opäť obnovte elektrické napájanie.

Upozornenie: Pokiaľ osvetlenie nefunguje, skontrolujte, či sú žiarovky správne zasunuté.

�

Návod na montáž:

Dôležité upozornenia

Staré spotrebiče nie sú žiadny bezcenný odpad. Vďaka ekologickej likvidácií je možné cenné suroviny recyklovať. Skôr ako budete starý spotrebič likvidovať, znehodnoťte ho.

Váš nový spotrebič chránil na ceste k vám obal. Všetky použité materiály sú šetrné k životnému prostrediu a možno ich recyklovať. Prispejte k ochrane životného prostredia a zlikvidujte obal ekologicky. O aktuálnych metódach likvidácie sa informujte u svojho špecializovaného predajcu alebo na miestnej správe.

Odsávač je určený na prevádzku s odsávaním alebo s cirkuláciou vzduchu.

Odsávač vždy umiestnite nad stred varného panela.

Minimálna vzdialenosť medzi elektrickými varnými zónami a dolnou hranou odsávača je 650 mm, viď obr. 1.

Nad spotrebičom pevných palív, ktorý môže byť zdrojom nebezpečenstva požiaru (napr. pri úniku iskier), je montáž odsávača prípustná len vtedy, pokiaľ má spotrebič palív uzavretý nesnímateľný kryt a sú dodržané špeciﬁcké národné predpisy. Toto obmedzenie neplatí pre plynové sporáky a plynové varné panely.

Čím menšia je vzdialenosť medzi odsávačom a varnými zónami, tým väčšia je pravdepodobnosť, že sa pôsobením stúpajúcej vodnej pary na dolnom okraji odsávača vytvoria kvapky.

Ďalšie upozornenia pre plynové kuchynské spotrebiče:

Pri montáži plynových varných panelov je treba dodržať príslušné národné zákonné predpisy.

Je potrebné dodržať príslušné platné montážne predpisy a montážne pokyny výrobcu plynového spotrebiča.

Odsávač sa može montovať len jednou stranou vedľa vysokej skrine alebo steny. Vzdialenosť min. 50 mm.

Minimálna vzdialenosť pri plynových varných paneloch medzi hornou hranou varnej dosky a dolnou hranou odsávača je 750 mm, viď obr. 1.

Pred montážou

120 150

550

630

600/

700/

900

mind.38

715-1100

mind. 600

520

Prevádzka s odvetrávaním

600/900

Odvetrávanie je vedené vetracou šachtou nahor, alebo priamo obvodovou stenou do vonkajšieho priestoru.

Odvetrávanie nesmie byť vedené do komína na odvod dymu alebo komína na odvod spalín, ktorý je v prevádzke, ani do šachty, ktorá je určená k odvetrávaniu miestnosti so spotrebičmi palív.

Pri odvode odvetrávaného vzduchu je treba dodržať úradné a zákonné predpisy (napr. miestne stavebné predpisy).

Pri odvádzaní odvetrávaného vzduchu do do komína na odvod dymu alebo komína na odvod spalín, ktorý nie je v prevádzke, je treba mať súhlas príslušnej kominárskej prevádzky.

Pri prevádzke odsávača s

odvetrávaním a súčasnou prevádzkou spotrebičov palív závislých na komíne

(ako napr. vykurovacích telies na plyn, olej alebo uhlie, prietokových ohrievačov, zásobníkov teplej vody) musí byť zaistený dostatočný prívod vzduchu, ktorý je pri spotrebičoch palív nutný k spaľovaniu.

Bezpečná prevádzka je možná, pokiaľ podtlak v miestnosti inštalácie spotrebiča palív neprekročí 4 Pa (0,04 mbar).

Pri nedostatočnom prívode vzduchu hrozí nebezpečenstvo otravy spätne nasatými spalinami.

Teleskopická priechodka v stene pre prívod/odvod vzduchu sama o sebe nezaistí dodržanie medzných hodnôt.

Poznámka: Pri posudzovaní sa vždy musí brať do úvahy celkové potrebné množstvo vzduchu v byte. Pri prevádzke kuchynských spotrebičov, napr. varného panela a plynového sporáku sa toto pravidlo neaplikuje.

Pokiaľ sa odsávač používa v režime cirkulácie vzduchu s aktívnym uhlíkovým ﬁltrom, je možná prevádzka bez obmedzenia.

Pri vedení odvetrávania obvodovou stenou je treba použiť teleskopickú priechodku stien.

Pred montážou

�

280

550

630

600/700/900

mind. 130

808-1190

mind.38

Optimálny výkon odsávača:

 Krátka, hladká odťahová rúra  Čo najmenej oblúkov rúry  Čo najväčší priemer rúry a veľké oblúky

rúry.

Použitie dlhých odťahových rúr s

hrubým povrchom, veľa oblúkov alebo menších priemerov rúry spôsobuje odchýlky od optimálneho výkonu a zároveň zvýšenie hlučnosti.

 Okrúhle rúry:

Odporúčame vnútorný priemer 150 mm,

avšak min. 120 mm.

 Ploché odťahové rúry musia mať

rovnakú hodnotu vnútorného priemeru

ako okrúhle rúry. Nemali by mať žiadne ostré ohyby. Ø 120 mm cca 113 cm Ø 150 mm cca 177 cm

 Pri odlišnom priemere rúr: použite tesniace prúžky  Pri prevádzke s odvetrávaním zaistite

dostatočný prívod vzduchu.

Prevádzka s cirkuláciou vzduchu

 S aktívnymi uhlíkovými ﬁltrami, pokiaľ nie

je možnosť prevádzky s odvetrávaním.

Kompletnú montážnu sadu je možné zakúpiť v špecializovanom obchode.

Príslušné čísla príslušenstva nájdete na konci tohto návodu na použitie.

Pripojenie odťahovej rúry Ø 150 mm

 Upevnite odťahovú rúru priamo k

vzduchovému hrdlu.

Pripojenie odťahovej rúry Ø 120 mm

 Upevnite redukčné hrdlo priamo k

vzduchovému hrdlu.

 Odťahovú rúru upevnite k vzduchovému

hrdlu.

600/900

Pred montážou

�

Elektrická prípojka

Príprava steny

 Stena musí byť rovná a zvislá.  Je potrebné zaistiť pevné uchytenie

hmoždiniek.

Hmotnosť v kg:

Odvetrávanie Cirkulácia 60 cm 22,0 27,4 90 cm 25,1 30,5

Konštrukčné zmeny v rámci technického vývoja sú vyhradené.

Odsávač sa smie pripájať len do zásuvky s ochranným kontaktom inštalovanej v súlade s predpismi. Zásuvku s ochranným kontaktom umiestnite čo najbližšie za kryt komína.

Parametre elektrického pripojenia

Tieto parametre je možné nájsť na typovom štítku po vybratí rámov ﬁltrov vo vnútornom priestore spotrebiča.

Pri opravách odsávač zásadne

odpájajte od elektrického napájania.

Dĺžka sieťového kábla: 1,30 m.

Pokiaľ je potrebné pevné pripojenie:

Odsávač smie v každom prípade pripájať len elektrikár registrovaný u príslušného dodávateľa elektrickej energie.

Pri inštalácií sa musí zabezpečiť odpojovacím zariadením. Ako odpojovacie zariadenie sa používajú spínače so vzdialenosťou kontaktov väčšou ako 3 mm a všepólovým odpojením. K tomu sú potrebné elektrické ističe a stýkače.

Pokiaľ je sieťový kábel tohto spotrebiča poškodený, musí byť vymenený výrobcom, jeho servisnou službou alebo podobne kvaliﬁkovanou osobou, aby sa zabránilo vzniku rizika.

Tento odsávač zodpovedá predpisom EÚ o rádiovom odrušení.

Montáž

�

172

455

150

mind.550 Elektro mind.650 Gas

216

�

Odsávač je určený pre montáž na kuchyskú stenu.

1. Vyberte tukové ﬁltre (viď Návod na použitie).

2. Od stropu až po dolný okraj odsávača narysujte stredovú čiaru na stenu.

3. Pomocou šablony vyznačte polohy skrutiek na stene a kvôli uľahčeniu zavesenia nakreslite obrys oblasti zavesenia.

Dbajte na minimálnu vzdialenosť varného panela a odsávača 650 mm pri elektrických varných paneloch, resp. 750 mm pri plynových varných paneloch. Spodný okraj šablony zodpovedá dolnému okraju odsávača.

4. Vyvŕtajte 4 otvory pre odsávač a 2

otvory pre zavesenie komína Ø 8 a zatlačte do nich hmoždinky do jednej roviny so stenou.

Upozornenie: Dbajte na prípadné súčasti príslušenstva, ktoré je potrebné namontovať.

5. Priskrutkujte horné a dva spodné upevňovacie uholníky.

6. Zaveste odsávač. Výšku a vodorovnú polohu upravte pomocou nastavovacích skrutiek.

min. 650 elektro min. 750 plyn

Sklenený kryt nesmie naraziť do steny.

Montáž

�

7 Zaskrutkujte spodné skrutky (so

šesťhrannou hlavou).

Pokiaľ pri skrutkovaní vznikne tlak

na sklenený kryt, môže sklo prasknúť.

8. Na ochrannú mriežku každého otvoru 2 spodných upevňovacích skrutiek nalepte kryciu fóliu.

9. Pripojte rúry.

10. Pripojte elektrické napájanie.

11. Stiahnite ochrannú fóliu z obidvoch častí krytu komína.

Zabráňte poškodeniu chúlostivých

povrchových plôch.

12. Zasuňte opatrne hornú časť krytu komína (výrezmi nadol) do dolnej časti krytu komínu.

13. Nasaďte šikmo kompletný kryt komína do skleneného krytu a sklopte ich dozadu.

Pozor: Otvory na kryte komína musia

presne sedieť so spínačom.

14. Vysuňte opatrne hornú časť krytu komína nahor a priskrutkujte 2 skrutky po stranách k upevňovaciemu uholníku.

Zabráňte poškrabaniu pri zasúvaní napr. tým, že položíte montážnu šablónu ako ochranu cez hranu dolnej časti krytu komína.

15. Opäť nasaďte tukové ﬁltre (viď návod na použitie).

360732

DHZ 5185

1 2 3

4 5 6

10x

INFORMAČNÝ LIST: BSH domácí spotřebiče, s. r. o.

Obchodná značka BSH:

Značka BOSCH

Typ/predajné označenie DWA 065551 Farebné prevedenie nerez/sklo Príkon W 240 z toho osvetlenie W 40 pripojenie sieťovou šnúrou s dĺžkou m 1,3 Vonkajšie rozmery výška mm 715-1100 šírka mm 600 hlĺbka mm 520

Hlučnosť podľa DIN 61591 pri max. normov. prevádz. 400 m Objem vetrania podľa DIN 61591 m

/h 58 dB (re 1pW)

pri prevádzke odvetrania

stupeň 1 stupeň 2 stupeň 3

220 330

400 intenzívny stupeň 550 pri prevádzke s cirkuláciou vzduchu s aktívnym ﬁltrom

stupeň 1 stupeň 2 stupeň 3

140

230

290 intenzívny stupeň --Dobeh ventilátora min. Počet motorov: 1 Elektrické pripojenie napätie V 220 - 240 Bezpečnosť/odrušenie zodpovedá bezpečnostným predpisom • označenie CE • Robert Bosch-Hausgeräte GmbH Carl-Wery-Str. 34, 81739

Deklarovaná hodnota emisie hluku tohto spotrebiča je 58 dB (A), čo predstavuje hladinu A akustického výkonu vzhľadom na referenčný akustický výkon 1pW.

Prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení sú vyhradené bez upozornenia. Aktuálny návod nájdete na webových stránkach www.bosch-spotrebice.sk

INFORMAČNÝ LIST: BSH domácí spotřebiče, s. r. o.

Obchodná značka BSH:

Značka BOSCH

Typ/predajné označenie DWA 095551 Farebné prevedenie nerez/sklo Príkon W 240 z toho osvetlenie W 40 pripojenie sieťovou šnúrou s dĺžkou m 1,3 Vonkajšie rozmery výška mm 715-1100 šírka mm 900 hlĺbka mm 520

Hlučnosť podľa DIN 61591 pri max. normov. prevádz. 400 m Objem vetrania podľa DIN 61591 m

/h 58 dB (re 1pW)

pri prevádzke odvetrania

stupeň 1 stupeň 2 stupeň 3

220

330

400 intenzívny stupeň 550 pri prevádzke s cirkuláciou vzduchu s aktívnym ﬁltrom

stupeň 1 stupeň 2 stupeň 3

140

230

Deklarovaná hodnota emisie hluku tohto spotrebiča je 58 dB (A), čo predstavuje hladinu A akustického výkonu vzhľadom na referenčný akustický výkon 1pW.

Prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení sú vyhradené bez upozornenia. Aktuálny návod nájdete na webových stránkach www.bosch-spotrebice.sk

Uistenie dovozcu o vydaní prehlásenia o zhode

Vážený zákazník,

Podľa § 13, odst.5 zákona č. 22/97 Zb. Vás uisťujeme, že na všetky výrobky distribuované spoločnosťou BSH domácí spotřebiče s. r. o. našim obchodným partnerom, bolo vydané prehlásenie o zhode v zmysle zákona č. 22/97 Zb a príslušných nariadení vlády.

Toto uistenie dovozcu o vydaní prehlásenia o zhode sa vzťahuje na všetky výrobky vrátane plynových spotrebičov, ktoré sú obsiahnuté v aktuálnom cenníku ﬁrmy BSH domácí spotřebiče s. r. o.

Odporúča sa, aby výrobky montoval a uviedol do prevádzky autorizovaný servis, ktorý poskytuje záruku odbornej montáže, predvedenie a preskúšanie výrobku. Montáž a inštalácia spotrebiča musí byť vykonaná v súlade s vyhláškou ÚBP SR č.718/2002 Z. z. súvisiacich predpisov a noriem v platnom znení. Pred montážou výrobku je nutné, aby boli splnené všetky podmienky pre pripojenie na inžinierske siete podľa platných noriem a podľa návodu na použitie.

Záručné podmienky

• na výrobok sa poskytuje záručná doba 24 mesiacov odo dňa zakúpenia výrobku kupujúcim

• pri reklamácii je podmienkou predložiť platný daňový doklad o kúpe výrobku (napr. pokladničný

blok, faktúru a pod.)

• ak výrobok je používaný k inému než výrobcom stanovenému účelu, alebo je výrobok používaný

v rámci predmetu obchodnej činnosti, poskytuje sa záručná doba 6 mesiacov odo dňa zakúpenia, nakoľko spotrebiče sú určené výhradne pre použitie v domácnosti

• za vadu výrobku sa nepovažuje jeho nadmerné opotrebovanie a z toho vyplývajúce absencie

niektorých pôvodných vlastností, ktoré boli spôsobené napr. zanedbaním bežnej údržby, čistenia, nadmerným používaním výrobku

• záručná doba neplynie po dobu, po ktorú kupujúci nemôže užívať tovar pre jeho vady, za ktoré

zodpovedá predávajúci

• ak nebude zistená žiadna závada, na ktorú sa vzťahuje bezplatná záručná oprava alebo bude

zistená závada nezavinená výrobcom, hradí náklady spojené s vyslaním servisného technika osoba, ktorá uplatnila nárok na túto opravu

• záručné opravy vykonávajú autorizované servisné strediská podľa zoznamu uvedeného v tomto

záručnom liste

Právo na bezplatnú opravu výrobku na náklady BSH domácí spotřebiče, s.r.o. organizačná zložka Bratislava zaniká, ak:

• je nečitateľný výrobný štítok, alebo na výrobku chýba

• údaje na záručnom liste, prípadne na doklade o predaji sa líšia od údajov uvedených na

výrobnom štítku spotrebiča

• výrobok bol namontovaný v rozpore s návodom na montáž, prípadne nebol dodržaný súlad s

platnými STN, alebo s návodom na obsluhu

• výrobok bol neodborne namontovaný, alebo nebol uvedený do prevádzky organizáciou

oprávnenou v zmysle vyhlášky ÚBP SR č.718/2002 Z. z., platí pre plynové spotrebiče a spotrebiče s elektrickým napájaním 400 V, ako i na spotrebiče dodávané bez elektrického kábla, prípadne bez elektrickej koncovky

• bola vykonaná konštrukčná zmena alebo zásah do výrobku neoprávnenou osobou

• závada na výrobku vznikla použitím neoriginálnych náhradných dielov, alebo príslušenstva

• sa jedná o poškodenie: mechanické, nadmernou záťažou, v dôsledku vodného kameňa,

neodborného zapojenia, živelnou pohromou, vonkajšími vplyvmi a pod.

Rozšírená záruka nad rámec zákona

Pri práčkach a umývačkách riadu sériovo vybavených systémom AquaStop, je výrobcom poskytnutá na toto zariadenie záruka po celú dobu životnosti spotrebiča, a to ako na funkciu zariadenia AquaStop, tak aj na škody, ktoré vzniknú preukázateľne poruchou tohoto zariadenia.

Symbol uvedený na výrobku alebo jeho obale upozorňuje na to, že výrobok po skončení jeho životnosti nepatrí k bežnému domácemu odpadu, ale ho treba odovzdať do špeciálnej zberne odpadu na recyklovanie elektrických alebo elektronických spotrebičov. Vašou podporou správnej likvidácie pomáhate získať opäť cenné suroviny a chrániť tak životné prostredie. Ďalšie informácie o recyklovaní tohto výrobku získate na miestnom úrade, v zberni odpadu alebo v združení Envidom, ktoré zabezpečuje zber, prepravu, spracovanie, recykláciu a ekologické zneškodňovanie elektroodpadu v zmysle zákona.

Prehlásenie o hygienickej nezávadnosti výrobkov

Všetky výrobky distribuované spoločnosťou BSH domácí spotřebiče s.r.o. a pricházajúce do styku s potravinami spĺňajú požiadavky o hygienickej nezávadnosti podľa zákona č. 258/2000 Zb., vyhlášky 38/2001 Zb. Toto prehlásenie sa vzťahuje na všetky výrobky prichádzajúce do styku s potravinami uvedené v aktuálnom cenníku ﬁrmy BSH domácí spotřebiče s.r.o.

„Spotrebič nie je určený pre použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami, alebo s nedostatkom skúseností a vedomostí, ak im osoba zodpovedná za ich bezpečnosť neposkytne dohľad a alebo ich nepoučila o používaní spotrebiča.“

960 01 Zvolen Hviezdoslavová 34 STAFEXPRESS-ELEKTROSERVIS

010 01 Žilina Komenského 38 M-SERVIS Mareš Jaroslav www.m-servis.sk mservis@zoznam.sk 041/5640627

911 08 Trenčín

971 01 Prievidza V.Clementisa 6 ELEKTROSERVIS Pavlíček Peter

979 01

034 72 Ružomberok Liptovská Lužná 496 E servis elektro spotrebičov elpra@speednet.sk 044/4396413 0905577817

920 01 Piešťany Žilinská 47 Domoss Technika a.s. www.domoss.sk servis@domoss.sk 033/7744810 033/7742417

058 01 Poprad Továrenská ul.č.3 TATRACHLAD POPRAD s.r.o. www.tatrachlad.sk tatrachlad@tatrachlad.sk 052/7722023 0903906828

080 05 Prešov Švábska 6695/57A BARAN servis - Baran Luboš www.baranservis.sk baranservis@stonline.sk 051/7721439 0903904572

040 01 Košice Komenského 14 Ing. Ľubor Kolesár Kubis kubisservis@mail.t-com.sk 055/6221477 0905894769

071 01 Michalovce Ul.Obrancov mieru 9 ELEKTROSERVIS VALTIM valiska.lubomir@stonline.sk 056/6423290 0903855309

949 01 Nitra Spojovacia 7 EXPRES servis Anna Elmanová expresservis@naex.sk 037/6524597 0903524108

841 02 Bratislava Trhová 38 TECHNO SERVIS BRATISLAVA s r. o. www.technoservis.sk technoservis@nextra.sk 02/64463643 0907778406

900 44 Tomášov 1 Mája 19 Viva elektroservis, s. r.o. www.vivaservis.sk servis@vivaservis.sk 02/45958855 0905722111

945 01 Komárno Mesačná 20 LASER Komárno spol. s r.o. www.laser-kn.sk servis@laser-kn.sk 035/7702688 0915222454

085 01 Bardejov Partizánska 14 Peter Špík peter.spik@slovanet.sk 054/4746227 0905400019

811 07

PSČ Mesto Adresa prevádzky Servisné stredisko Web E-mail Telefón 1 Telefón 2

ZOZNAM SERVISNÝCH STREDÍSK

Rimavská Sobota

Malohontská 2594 N.B.ELEKTROCENTRUM nbelektrocentrum@stonline.sk 047/5811877 0905664258

Mateja Bela 37 Jozef Rožník www.bshservis.sk rozník@bshservis.sk 0903702458

Bratislava Kazanská 56 Martin Ščasný servis domácich

spotrebičov

www.peterpavlicek-elektroservis.sk

stafexpress.zvservis@mail.t-com.sk

045/5400798 0905259983

pavlicek.elektroservis@stonline.sk 046/5485778 0905264822

gaggenau@orangemail.sk 0918 996 988

Bosch DWA095551, DWA 065551 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
