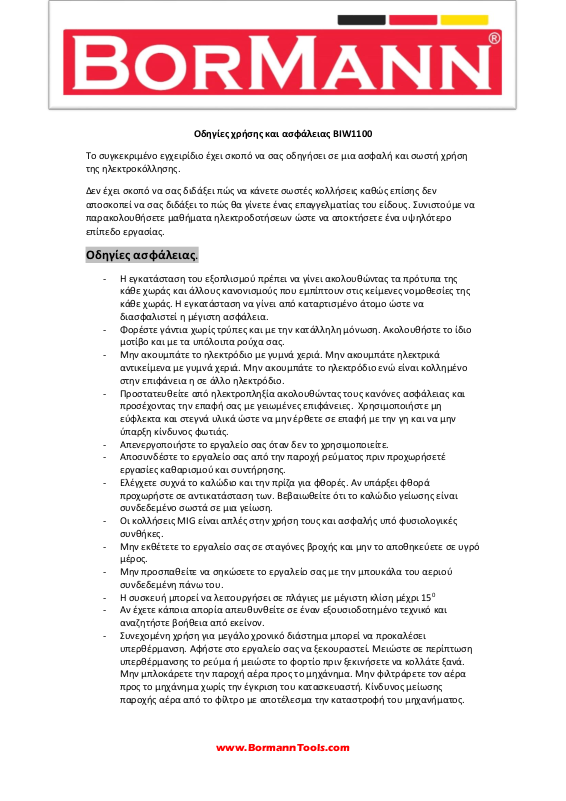

Οδηγίες χρήσης και ασφάλειας BIW1100
Το συγκεκριμένο εγχειρίδιο έχει σκοπό να σας οδηγήσει σε μια ασφαλή και σωστή χρήση
της ηλεκτροκόλλησης.
Δεν έχει σκοπό να σας διδάξει πώς να κάνετε σωστές κολλήσεις καθώς επίσης δεν
αποσκοπεί να σας διδάξει το πώς θα γίνετε ένας επαγγελματίας του είδους. Συνιστούμε να
παρακολουθήσετε μαθήματα ηλεκτροδοτήσεων ώστε να αποκτήσετε ένα υψηλότερο
επίπεδο εργασίας.
Οδηγίες ασφάλειας.
- Η εγκατάσταση του εξοπλισμού πρέπει να γίνει ακολουθώντας τα πρότυπα της
κάθε χωράς και άλλους κανονισμούς που εμπίπτουν στις κείμενες νομοθεσίες της
κάθε χωράς. Η εγκατάσταση να γίνει από καταρτισμένο άτομο ώστε να
διασφαλιστεί η μέγιστη ασφάλεια.
- Φορέστε γάντια χωρίς τρύπες και με την κατάλληλη μόνωση. Ακολουθήστε το ίδιο
μοτίβο και με τα υπόλοιπα ρούχα σας.
- Μην ακουμπάτε το ηλεκτρόδιο με γυμνά χεριά. Μην ακουμπάτε ηλεκτρικά
αντικείμενα με γυμνά χεριά. Μην ακουμπάτε το ηλεκτρόδιο ενώ είναι κολλημένο
στην επιφάνεια η σε άλλο ηλεκτρόδιο.
- Προστατευθείτε από ηλεκτροπληξία ακολουθώντας τους κανόνες ασφάλειας και
προσέχοντας την επαφή σας με γειωμένες επιφάνειες. Χρησιμοποιήστε μη
εύφλεκτα και στεγνά υλικά ώστε να μην έρθετε σε επαφή με την γη και να μην
ύπαρξη κίνδυνος φωτιάς.
- Απενεργοποιήστε το εργαλείο σας όταν δεν το χρησιμοποιείτε.
- Αποσυνδέστε το εργαλείο σας από την παροχή ρεύματος πριν προχωρήσετέ
εργασίες καθαρισμού και συντήρησης.
- Ελέγχετε συχνά το καλώδιο και την πρίζα για φθορές. Αν υπάρξει φθορά
προχωρήστε σε αντικατάσταση των. Βεβαιωθείτε ότι το καλώδιο γείωσης είναι
συνδεδεμένο σωστά σε μια γείωση.
- Οι κολλήσεις MIG είναι απλές στην χρήση τους και ασφαλής υπό φυσιολογικές
συνθήκες.
- Μην εκθέτετε το εργαλείο σας σε σταγόνες βροχής και μην το αποθηκεύετε σε υγρό
μέρος.
- Μην προσπαθείτε να σηκώσετε το εργαλείο σας με την μπουκάλα του αεριού
συνδεδεμένη πάνω του.
- Η συσκευή μπορεί να λειτουργήσει σε πλάγιες με μέγιστη κλίση μέχρι 150
- Αν έχετε κάποια απορία απευθυνθείτε σε έναν εξουσιοδοτημένο τεχνικό και
αναζητήστε βοήθεια από εκείνον.
- Συνεχομένη χρήση για μεγάλο χρονικό διάστημα μπορεί να προκαλέσει
υπερθέρμανση. Αφήστε στο εργαλείο σας να ξεκουραστεί. Μειώστε σε περίπτωση
υπερθέρμανσης το ρεύμα ή μειώστε το φορτίο πριν ξεκινήσετε να κολλάτε ξανά.
Μην μπλοκάρετε την παροχή αέρα προς το μηχάνημα. Μην φιλτράρετε τον αέρα
προς το μηχάνημα χωρίς την έγκριση του κατασκευαστή. Κίνδυνος μείωσης
παροχής αέρα από το φίλτρο με αποτέλεσμα την καταστροφή του μηχανήματος.
www.BormannTools.com
Page 2
- Συντήρηση εξοπλισμού από μη εξουσιοδοτημένα άτομα μπορεί να προκαλέσει
ατυχήματα.
- Συντήρηση από μη εξουσιοδοτημένα άτομα μπορεί να προκαλέσει ατύχημα. Οι
ηλεκτρικές συσκευές πρέπει να συντηρούνται και να επισκευάζονται μόνο από
εξουσιοδοτημένα για αυτήν την δουλειά άτομα.
- Τα στοιχεία του συστήματος του αεριού βρίσκονται υπό πίεση. Οποιαδήποτε
ραγδαία σε αυτά από τεχνικό μη σωστά καταρτισμένο η μη εξουσιοδοτημένο
μπορεί να προκαλέσει ζημιά στο εργαλείο και κίνδυνο για την ζωή σας.
- Η συγκόλληση μπορεί να προκαλέσει φωτιά ή έκρηξη.
- Ποτέ μην προχωράτε σε συγκολλήσεις κοντά σε εύφλεκτα υλικά. Υπάρχει κίνδυνος
πυρκαγιάς.
- Πριν ξεκινήσετε τις συγκολλήσεις μετακινήστε μακριά τα εύφλεκτα υλικά και
προστατεύστε τα με πυράντοχες κουβέρτες και κουρτίνες.
- Μην συγκαλείτε κλειστούς σωλήνες ή κλειστά δοχεία.
- Πριν προχωρήσετε σε μια τέτοια συγκόλληση ανοίξτε και καθαρίστε τα πλήρως.
Οποιαδήποτε συγκόλληση τέτοιου είδους πρέπει να γίνεται με την μέγιστη δυνατόν
προσοχή.
- Ποτέ μην συγκολλήσετε δοχεία που περιείχαν επικίνδυνα και εύφλεκτα υλικά.
- Ο εξοπλισμός της συγκόλλησης ζεσταίνετε αρκετά οπότε ποτέ μην τον κατευθύνετε
σε εύφλεκτες επιφάνειες.
- Τα ρινίσματα και οι σπίθες από την συγκόλληση μπορούν να προκαλέσουν φωτιά.
Για αυτόν τον λόγο έχετε ένα πυροσβεστήρα, νερό και άμμο σε ευκολά προσβάσιμο
μέρη.
- Τοποθετήστε και συντηρείτε με μεγάλη προσοχή ρυθμιστικές βαλβίδες και
βαλβίδες ασφάλειας.
- Το σύρμα της συγκόλλησης μπορεί να προκαλέσει τραυματισμούς.
- Μην στοχεύετε το πιστόλι της συγκόλλησης σε οποιοδήποτε ανθρώπινο μέρος
σώματος ή μεταλλική επιφάνεια όταν πιέζετε την σκανδάλη για να βγει το σύρμα.
- Προσέξτε ιδιαίτερα όταν βγάζετε το σύρμα από την κουλουρά του.
- Βεβαιωθείτε ότι κατά τις συγκεκριμένες εργασίες δεν είναι κάνεις αρκετά κοντά
ώστε να τραυματιστεί.
- Καυτά ρινίσματα μπορούν να προκαλέσουν εγκαύματα.
- Μη ακουμπάτε καυτά ρινίσματα η καυτά μέρη από τον χώρο εργασίας σας.
- Πάντα περιμένετε να κρυώσουν πριν τα ακουμπήσετε.
- Αν χρειαστεί να κρατήσετε κάτι που είναι ζεστό, χρησιμοποιήστε γάντια ασφάλειας,
εργαλεία και πυρίμαχα ρούχα.
- Ρινίσματα και κίνδυνος τραυματισμού από αυτά.
- Μια συγκόλληση δημιουργεί πάντα σπίθες και ιπτάμενα καυτά ρινίσματα
μετάλλου.
- Για να αποφύγετε τραυματισμούς από αυτά φοράτε πάντα προστατευτικά γυαλιά
με πλαϊνά προστατευτικά ακόμα και κάτω από την μάσκα.
- Οι ακτινοβολία από την λάμψη της συγκόλλησης μπορεί να προκαλέσει εγκαύματα.
- Χρησιμοποιήστε προστατευτική μάσκα με τα σωστά φίλτρα ώστε να προστατεύσετε
τα ματιά σας και το δέρμα του προσώπου σας. ( 4 ή 13 TS EN379)
- Προστατεύστε ανοιχτά μέρη του σώματος σας από την ακτινοβολία.
- Για να προστατεύσετε άλλους από την ακτινοβολία και το ζεστό μέταλλο
εγκαταστήστε στον χώρο εργασίας σας προστατευτικές κουρτίνες και σε επίπεδο
ψηλότερο από το ύψος των ματιών σας και τοποθετήστε προστατευτικές πινακίδες.
www.BormannTools.com
Page 3
Mode No.
BIW1100
Συχνότητα ρεύματος (HZ)
Τάση λειτουργίας (V)
Ισχύς KVA)
Ασφάλεια Ρεύματος (A)
Συντελεστής ισχύος
Τάση εν κενό (V)
Ένταση ρεύματος (A)
Κύκλος λειτουργίας
Ρυθμίσεις
50/60
220-230
3.2
16
0.7
20-30
50-100
90A@15%
4
Τεχνικά χαρακτηριστικά.
Υπενθύμιση.
Χρήση.
Συνδέστε την ηλεκτροκόληση στην παροχή ρεύματος σας.
Εγκαθιστώντας το σύρμα.
Η κόλληση έρχεται έτοιμη για χρήση με ένα ρολό σύρματος μέσα. Αν χρειαστείτε αλλού
τύπου σύρμα πρέπει να το αλλάξετε εσείς.
Η συγκεκριμένη κόλληση μπορεί να λειτουργήσει με κουλουρά σύρματος μέγιστου ενός
κιλού. Για να εγκαταστήστε το σύρμα ακολουθήστε την διαδικασία όπως αναλύετε
παρακάτω.
1. Η συγκεκριμένη ηλεκτροκόληση είναι χωρίς αέριο. Χρησιμοποιεί σύρμα μέγιστου
βάρους ενός κιλού. Βεβαιωθείτε ότι πριν την χρήση έχετε συνδέσει το σωστό
μέγεθος και τύπο σύρματος. Χρησιμοποιήστε σύρμα που είναι σχεδιασμένο για
κολλήσεις χωρίς την βοήθεια αεριού.
2. Το μέγεθος του σύρματος μέσα στην ηλεκτροκολληση πρέπει να είναι ίδιο με τον
τύπο της φλογοκρύπτης. Για παράδειγμα σύρμα πάχους 0,8 mm πρέπει να
χρησιμοποιείτε μόνο σε πιστόλι με φλογοκρύπτης 0,8 mm.
3. Όταν ακουμπάει το σύρμα από το πιστόλι σας στην επιφάνεια που θέλετε να
κολλήσετε τότε δημιουργείτε το τόξο. Πιέστε την σκανδάλη στο πιστόλι σας για να
ξεκινήσετε να τροφοδοτείτε με σύρμα την κόλληση σας.
1. Ανοίξτε την πάνω πόρτα της κόλλησης.

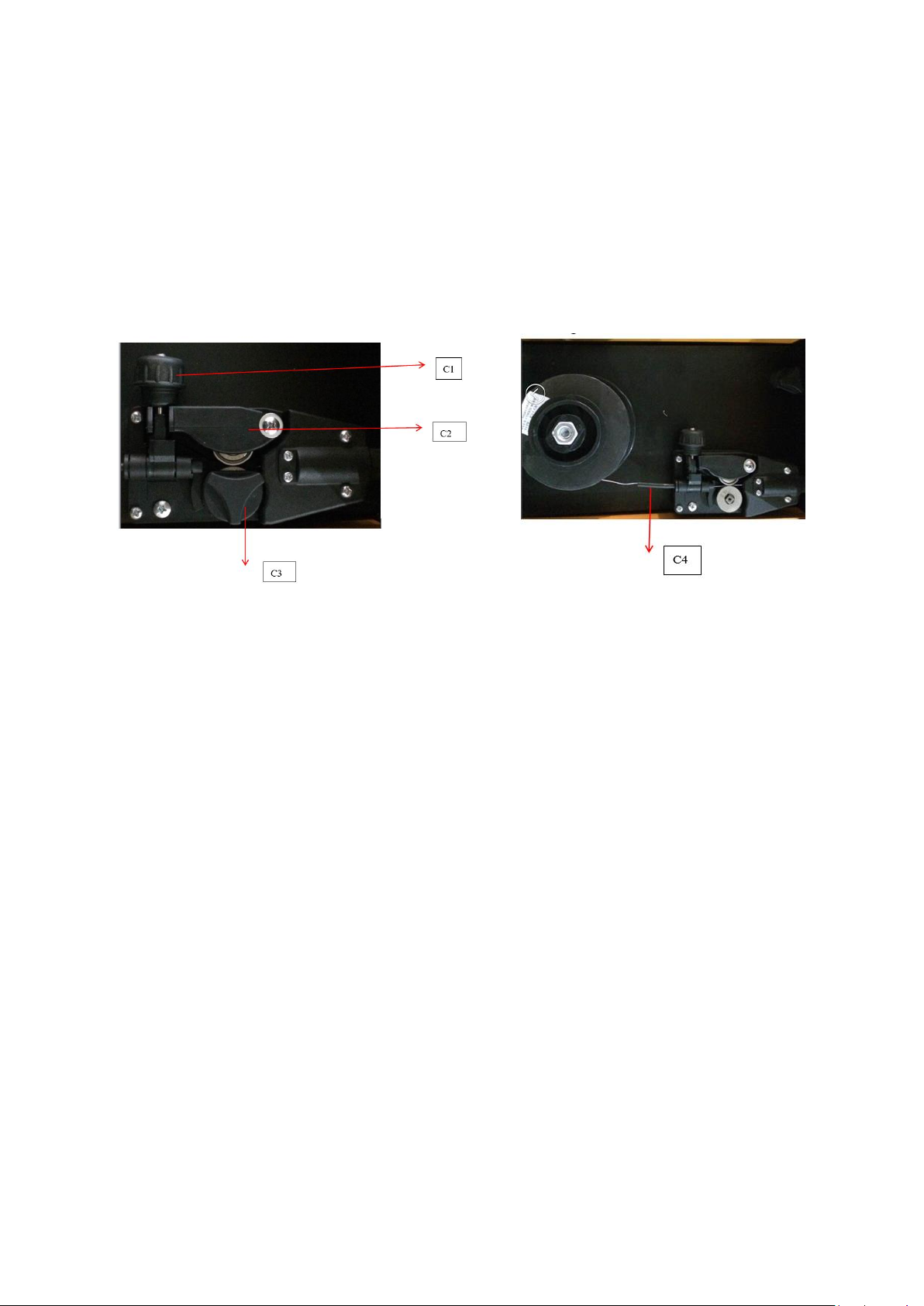

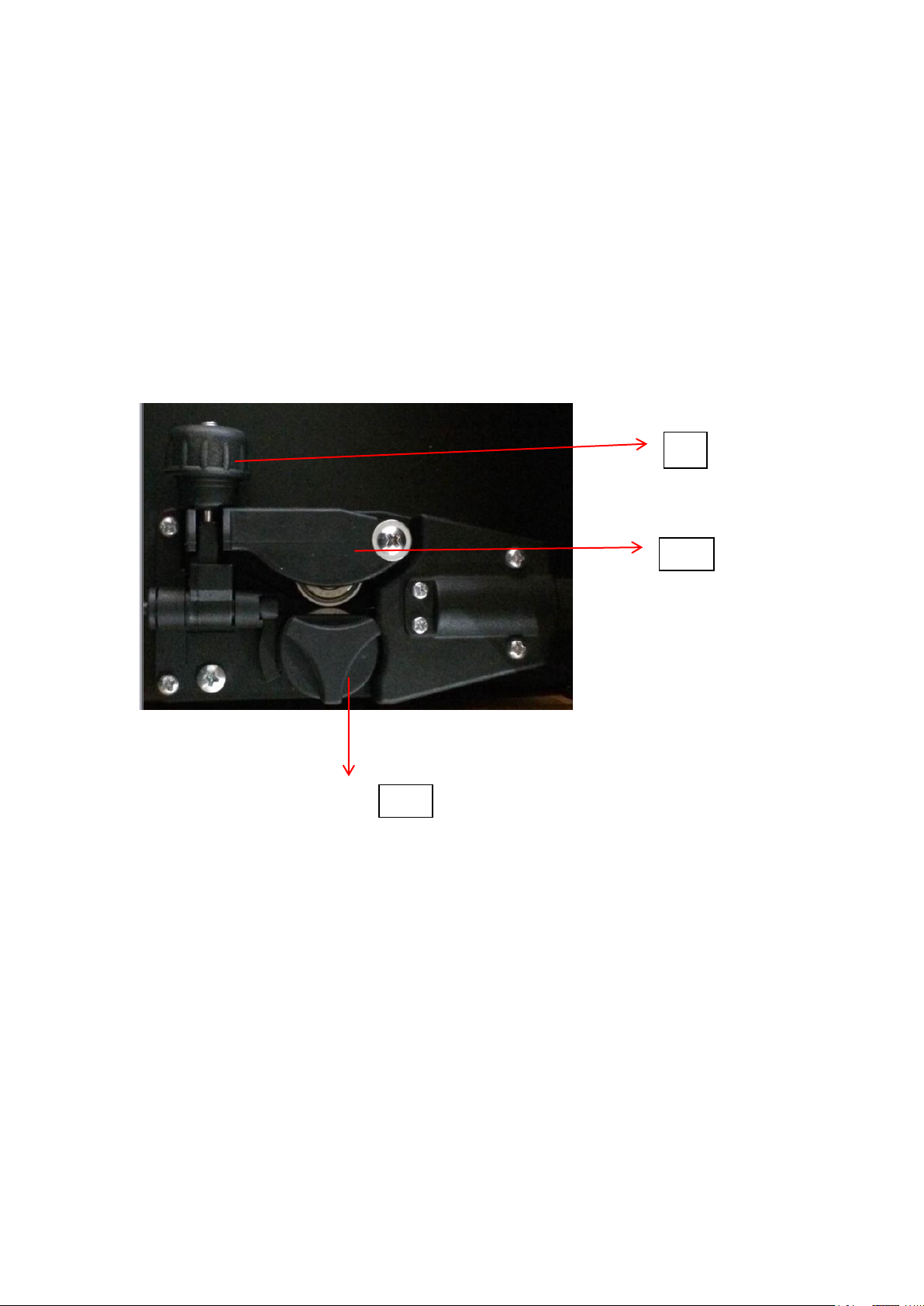

2. Σηκώστε τον ρυθμιστή πίεσης και βγάλτε τον στην άκρη (EIK C ANT C1).
Μετακινήστε το κάλυμμά της ρόδας συγκράτησης μακριά από την ρόδα. (EIK C ANT
C2).
www.BormannTools.com
Page 4
3. Αφαιρέστε την βίδα στην κάτω ρόδα γυρνώντας την αριστερόστροφα και
τραβώντας την έξω. (EIK C ANT C3).
4. Αφαιρέστε την κουλουρά του σύρματος για να διαβάσετε το μέγεθος του σύρματος
σε κάθε πλευρά της κουλουράς.
5. Εγκαταστήστε την καινούργια κουλουρά με τέτοιο τρόπο ώστε να ξεδιπλώνετε το
σύρμα ακριβώς όπως ήταν εγκατεστημένη η προηγουμένη κουλουρά.

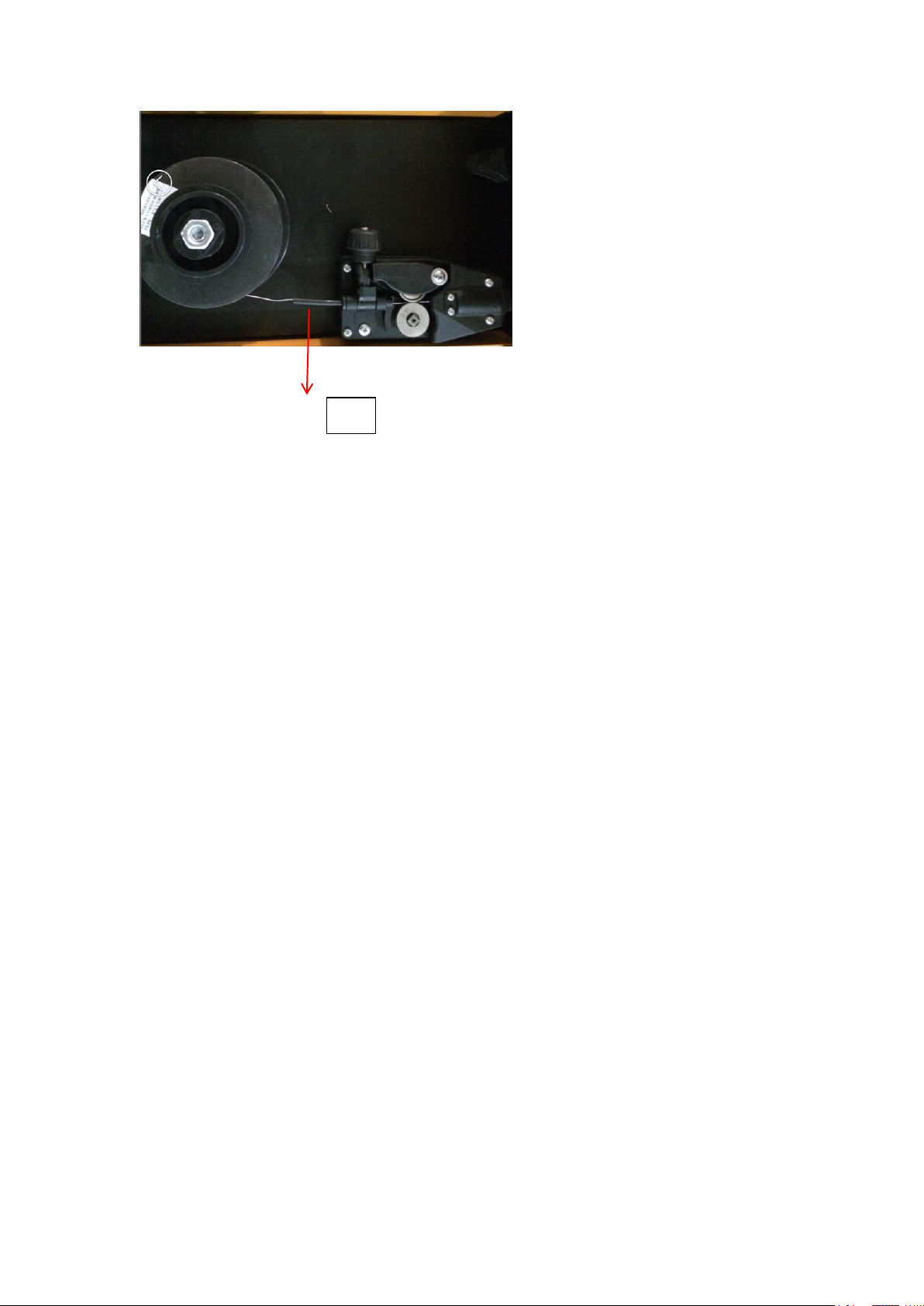

6. Περαστέ το σύρμα από τον αγωγό του σύρματος. (ΕΙΚ. C - ΑΝΤ. C4)
7. Επαναγκαταστήστε την ρόδα συγκράτησης βιδώνοντας την βίδα. (EIK C ANT C3).
8. Βαλτέ την ρόδα συγκράτησης (EIK C ANT C2). από πάνω ώστε να ακουμπάει στο
σύρμα και μηδενίστε τον ρυθμιστή πίεσης. (EIK C ANT C1).
Τροφοδοτώντας με σύρμα το πιστόλι σας.
Η συγκεκριμένη κόλληση χρησιμοποιεί μόνο εύκαμπτο σύρμα πάχους 0.6 , 0.8 ή 0.9. Για να
περάσετε το σύρμα στο πιστόλι σας ακολουθήστε τις παρακάτω οδηγίες.
1. Αφού εγκαταστήσατε ένα καινούργιο ρολό σύρματος χαλαρώστε τον ρυθμιστή (EIK
C ANT C1) κρατώντας το σύρμα με το χέρι σας. Μην αφήσετε το σύρμα από το χέρι
σας γιατί με χαλαρωμένο τον ρυθμιστή πίεσης υπάρχει κίνδυνος να μπερδευτεί το
σύρμα στην κουλουρά και να την χαλάσετε.
2. Τραβήξτε το σύρμα και περαστέ το από τον ρυθμιστή πίεσης (EIK C ANT C1) και τις
ροδές συγκράτησης. Περαστέ το σύρμα αφού πρώτα έχετε ισιώσει με το χέρι σας
μέσα στον αγωγό του που καταλήγει στο πιστόλι. (ΕΙΚ. C - ΑΝΤ. C4)
3. Ρυθμίστε την πίεση στο σύρμα στην επιθυμητή στάθμη(EIK C ANT C1). (αρκετά
σφιχτά ώστε να μην επιτρέπει στο σύρμα να γυρίζει πίσω)
4. Ξεβιδώστε από το πιστόλι σας την έξοδο του σύρματος.
5. Ενεργοποιήστε την κόλληση και πιέζοντας την σκανδάλη του πιστολιού σας δείτε το
σύρμα να ξετυλίγετε από την κουλουρά του.
6. ΠΡΟΣΟΧΗ! Αν παρατηρήσετε το σύρμα να μπερδεύεται κάπου ή να μην προχωράει
όπως πρέπει απενεργοποιήστε την κόλληση και Επαναρυθμίστε τον ρυθμιστή
πίεσης(EIK C ANT C1) αφού πρώτα ξετυλίξετε το σύρμα και το φέρετε στη σωστή
του καλή κατάσταση.
7. Όταν φτάσει το σύρμα στην άκρη του πιστολιού σας απενεργοποιήστε την κόλληση
και περαστέ το σύρμα από το ακροφύσιο του πιστολιού. Εγκαταστήστε το
ακροφύσιο (φλογοκρύπτης) στο πιστόλι και κόψτε με ένα κοφτάκι το σύρμα που
εξέχει από το πιστόλι.
8. Αν η ταχύτητα του σύρματος σας φαίνεται λίγη απλά ρυθμίστε την από τον
ρυθμιστή πίεσης (EIK C ANT C1).
www.BormannTools.com
Page 5
Trouble shooting
Possible Causes
Σχηματίζονται πιτσιλιές στην κόλληση.
Υψηλή ένταση ρεύματος
Η κόλληση προχωράει πιο αργά από αυτό που πρέπει
Έλλειψη από κόλληση στο κάτω μέρος
του υλικού μας. Αδύναμη κόλληση και
μόνο επιφανειακή.
Χαμηλή ένταση ρεύματος
Η κόλληση προχωράει πιο γρηγορά από αυτό που πρέπει
Χαμηλή τάση εισόδου στην συγκόλληση μας.
Ανοίγονται τρύπες στο υλικό μας
Υψηλή ένταση ρεύματος
Η κόλληση προχωράει πιο αργά από αυτό που πρέπει
Η συγκόλληση δεν λειτουργεί. (η κεντρική
ένδειξη δεν ανάβει και δεν παράγεται
κανένα τόξο)
Ελέγξτε την κεντρική σύνδεση με την παροχή ρεύματος
Ελέγξτε την ασφάλεια του εργαλείου σας.
H συγκόλληση δεν λειτουργεί όταν
πιέζετε την σκανδάλη
Ελέγξτε την κεντρική σύνδεση με την παροχή ρεύματος
Ελέγξτε την ασφάλεια του εργαλείου σας.
Ελέγξτε την σύνδεση με το πιστόλι σας
Ενεργοποιήθηκε το θερμικό της κόλλησης. Αφήστε το να κρυώσει
και σταματήστε όλες τις π[προσπάθειες.
Η ηλεκτροσυγκόλληση δεν λειτουργεί
από άγνωστη αίτια
Λάθος μέγεθος φλογοκρύπτης για το συγκεκριμένο σύρμα.
Τοποθετήστε το σωστό μέγεθος.
Ζημιά στην φλογοκρύπτης και συγκεκριμένα στο σημείο εξόδου του
σύρματος. Αντικαταστήστε την.
Η επαφή στην φλογοκρύπτης είναι χαλαρή και δεν περνάει ρεύμα.
Σφίξτε την φλογοκρύπτης και όλα τα εξαρτήματα
Η κουλουρά του σύρματος έχει φθαρεί. Αντικαταστήστε
Το σιρμα έχει διαβρωθεί.
Ο ρυθμιστής πίεσης και ταχύτητας του σύρματος (ΕΙΚ. C ΑΝΤ.C1)
χρειάζεται ρύθμιση. Προχωρηστε σε ρύθμιση του.
Ο ρυθμιστής πίεσης κολλάει και χεριάζετε λίπανση ή ακόμα και
αντικατάσταση.
Χρήση
1. Συνδέστε το κομμάτι σας στην αρνητική εξόδιο ρεύματος(-). Βεβαιωθείτε ότι η
σύνδεση έγινε όσο το δυνατόν πιο κοντά στην περιοχή που θέλετε να κολλήσετε και
όσο το δυνατόν σε πιο καθαρό σημείο από λαδιά, γράσα και αλλά ξένα σώματα.
2. Προχωρήστε στην περιοχή που θα κάνετε την συγκόλληση και βεβαιωθείτε ότι το
σημείο που θα προχωρήσετε σε κόλληση είναι καθαρό από ξένα σώματα και
υπολείμματα.
3. Ενεργοποιήστε την συγκόλληση.
4. Πατήστε την σκανδάλη και στοχεύοντας κάπου μακριά από κάποιο σώμα ή την
επιφάνεια μας αφήστε να βγει λίγο σύρμα από το πιστόλι. (10mm είναι αρκετά)
5. Πλησιάστε το άκρο που αφήσατε στο προηγούμενο βήμα να ακουμπήσει το υλικό
που θέλετε να κολλήσετε. Πιέζοντας την σκανδάλη τροφοδοτείτε το σύρμα σας με
ρεύμα. Όταν δημιουργηθεί το τόξο προχωρήστε με αργές κινήσεις την κόλληση σας
κρατώντας μια γωνιά 15~20° μεταξύ του πιστολιού σας και του υλικού σας.
Προσοχή μην αφήσετε να ακουμπήσει η φλογοκρύπτης ή αλλιώς το άκρο του πιστολιού
σας το υλικό σας.
6. Αφήστε την σκανδάλη για να σταματήσετε την κόλληση.
7. Όταν τελειώσετε την κόλληση απενεργοποιήστε το εργαλείο.
Αντιμετώπιση προβλημάτων.
www.BormannTools.com
Page 6
SAFETY INSTRUCTIONS
This Manual is intended to serve as a guide to the safe and correct operation of your welder
ensuring as far as possible safe working practice and reducing any possible injury to the
operator.
The Manual is not intended to provide the operator with an all-encompassing knowledge and
skill to become a fully proficient welder. We suggest a comprehensive course is undertaken to
achieve a higher level of welding knowledge.
• Electrical repairs must only be carried out by a qualified or approved engineer and only with the welder
disconnected from the power supply.
• Operating the welder with the covers removed MUST BE AVOIDED.
• The unit must be correctly set up.
• Disconnect from the mains supply before under taking servicing or repairs.
• MIG welders are simple and safe to operate under normal circumstances. DO NOT operate in the rain
or very damp conditions.
• DO NOT attempt to lift the welder with the gas cylinder mounted on the rear platform. Always remove
the gas cylinder before lifting.
• The unit can be used on a sloping flat surface up to 15°.
IF IN ANY DOUBT PLEASE SEEK PROFESSIONAL ADVICE.
Check the MIG Welder, loose parts and any accessories for transport damage.
Save these instructions for future reference.
FIRE PRECAUTIONS
All flammable materials must be removed from the welding area.
DO NOT strike an Arc on or near the gas cylinder.
DO NOT attempt to weld fuel or gas containers unless adequate procedures have been taken to ensure
that no vapor remains.
Fuel tanks should be thoroughly steam cleaned before welding.
WELDING FUMES
Toxic gases are given off during the MIG welding process. Always use in a well ventilated area.
ARC GLARE
Always use a face shield or welding helmet fitted with correct glass filter. Never use damaged safety
equipment.
www.BormannTools.com
Page 7
Model No.
BIW1100
MAINS FREQUENCY(HZ)
SINGLEPHASE MAINS VOLTAGE(V)
MAXABSORBED POWER(KVA)
MAINS FUSE(A)
POWER FACTOR
MAX NO LOAD VOLTAGE(V)
CURRENT RANGE(A)
DUTY CYCLE
ADJUSTMENT POSITIONS
50/60
220-230
3.2
16
0.7
20-30
50-100
90A@15%
4
50/60
110-120
3.2
32
0.7
20-30
50-100
90A@15%
4
HEAT
Wear welding gloves at all times whilst welding. They will protect the hands from ultraviolet radiation and
direct heat from the ARC. It is also recommended that overalls are worn.
ADDITIONAL PROTECTIVE CLOTHING
When welding at higher setting wear a leather apron to protect the operator from spatter. When welding
in the overhead position, a suitable cap should protect the head and neck. We recommend that you
wear industrial footwear including steel toe caps.
TECHNICAL SPECIFICATION
Reminder:
1. MIG100/130 welder is of no gas (flux) function. It could use max 1kgs welding wire roll. Please
be reminded to assemble the correct size of wire in usage.
2. It is also reminded the nozzle size and wire roller size should be same. For example, 0.8mm
wire should use 0.8mm electrode in torch and select 0.8mm side of feeding roller.
3. Live torch - when torch nozzle touches the work piece, there would be arc starting. And when
you press torch button, it would start feeding wire and welding.
OPERATION
CONNECT THE WELDER TO A POWER SUPPLY WITH CORRECT INPUT VOLTAGE.
CHANGING THE DRIVE ROLLER
The welder comes set up and ready to use 0.9mm Flux-Core Wire. If different wire is to be used, the
drive roller needs to be adjusted. Adjust the drive roller according to the following procedure:
www.BormannTools.com
Page 8
C1
C2
C3
1. Open the top door of the welder
2. . Lift the Pressure Adjuster (PIC C-C1) out of the way and move the Rocker Arm (PIC. C-C2) away
from the drive roller.
3. Remove the Drive Roller Thumb Screw (PIC. C-C3) by turning it counter clockwise and pulling it away
from the roller.
4. Remove the Drive Roller and view the wire sizes stamped on each side of the roller.
5. Install the Drive Roller in the orientation so that the size of the wire you are using is facing you on the
side of the drive roller.
6. Reinstall the Drive Roller Thumb Screw (PIC. C-C3).
7. Put the Rocker Arm (PIC. C-C2) back in place and reset the Pressure Adjuster (PIC. C-C1).
INSTALLING THE WIRE
The welder could be used with a max. 1kg wire spool only. To install the wire spool follow the procedure
listed below:
1. Open the door of the welder and remove the wing nut (PIC. C-C1) and spacer from the Wire Spool
Spindle.
2. Slide the 4 inch Wire Spool onto the Wire Spindle and reinstall the spacer and wing nut.
www.BormannTools.com
Page 9
C4
THREADING WELDING WIRE THROUGH THE DRIVE MOTOR TO THE WELDING GUN
This welder uses only self-shielding flux-core wire in 0.6, 0.8 or 0.9mm. To install the welding wire follow
the procedure outlined below:
1. Turn the power switch to the off position and unplug the welder from the power supply.
2. Remove the contact tip and nozzle from the end of the torch.
3. Ensure that the drive roller is installed in the proper position for the wire size being used.
4. Unlock the Pressure Adjuster (PIC. C-C1) and lift up on the Rocker Arm (PIC. C-C2). Ensure that the
wire drive roller is appropriate to the welding wire size see the previous section describing the
installation of the drive roller. The drive roller comes installed for 0.9mm wire.
5. Pull out the welding wire from the wire spool carefully. NOTE: Do not let go of the wire or the entire
spool could unravel.
6. Cut off the small piece of the curved segment at the front of welding wire and straighten the welding
wire.
7. Thread the welding wire through the Guide Pipe (PIC. C-C4) and over the wire Drive Roller and into
the torch hole.
8. Reattach the Rocker arm and reset the Pressure Adjuster.
9. Turn on the machine and set the wire speed.
10. With the gun pointed away from you and others, depress the trigger to begin feeding wire. NOTE:
Watch the drive roller to see if any slipping is occurring between the roller and wire, if so, turn the
machine off and tighten the Pressure Adjuster turn and test again.
11. Once the wire exits the end of the torch, install the contact tip and nozzle. Cut the wire about 10mm
from the end of the contact tip.
USAGE
The welder can be used to perform a large number of different types of welds, all of which will require
practice and testing before using on an actual project piece. This following welding process is just a
baseline to get you started.
1. Connect your ground clamp to the work pieces that are to be welded. Make sure the ground clamp
contacts are placed on a clean piece of metal free of paint, grease, rust, oils, etc. It is recommended to
place your ground clamp as close to the weld area as possible.
2. Assess your weld area and make sure the welding area is also cleaned of any paint, grease, rust,
oils, etc.
3. Plug in the welder and switch to the ON position.
4. Depress the Welding Gun trigger pointing the welding gun away from your body and then let go of the
trigger and cut the wire back to 10mm stick out length.
www.BormannTools.com
Page 10
Trouble shooting
Possible Causes
Arc unable, excessive spatter
Welding output too high
Torch moved too slowly
Lack of weld penetration
Welding output too low
Torch moved too fast
Input voltage too low
Burning holes in work piece
Welding output too high
Torch moved too slowly
Welder does not operate(mains indicator
not lit, no arc produced)
Check main supply connection
Check supply fuse
Welder does not operate with trigger
pressed
Check main supply connection
Check supply fuse
Check torch trigger and it's connections
Thermal overload cut out-allow to cool
Check PCB correct or not-replace
Break in welding circuit
Incorrect size of contact tip for wire
Contact tip damaged- replace
Contact tip loose- tighten
Feed rollers worn-replace
Welding wire corroded-replace
Pressure roller adjustment incorrect-adjust
Pressure roller sticking-lubricate-replace
5. Wearing your welding helmet, gloves, and long sleeve shirt and pants, put the end of the wire sticking
out of the gun into the joint to be welded.
6. Position the Welding Gun so that it is perpendicular to the base metal with 15~20° tilt back.
7. When torch nozzle touches the work piece, there would be arc starting and
Depress the trigger to start the wire feed. NOTE: A push, perpendicular, or drag technique can be used
to weld the pieces together.
8. Once you depress the trigger and the arc has started, you will notice a molten puddle will form; this
puddle is the weld bead and will follow the motion of the Welding Gun. Watching the size of the puddle
dictates how fast you should be moving with the torch. If you burn through the material you are either
moving to slow or you need to set the machine to Lower output. If you’re not penetrating the base metal
you’re either moving too fast or you need to set the machine to higher output.
9. Release the trigger on the Welding Gun to stop the weld.
10. After finished welding, turn off the welder.
TROUBLE SHOOTING
www.BormannTools.com
Loading...
