по эксплуатации
КОНДИЦИОНЕРКОНДИЦИОНЕР
КОНДИЦИОНЕР AC MHR 1909 **
КОНДИЦИОНЕРКОНДИЦИОНЕР
Инструкция
Мобильный кондиционер AC MHR 1909 **
Уважаемый покупатель, уважаемая покупательница! Поздравля
ем Вас с приобретением нового напольного кондиционера. При
правильном использовании он прослужит Вам долгие годы.
Пожалуйста, внимательно изучите нижеследующую информацию.
Она содержит важные указания по безопасности, эксплуатации
кондиционера и по уходу за ним. Позаботьтесь о сохранности на
стоящей Инструкции и, если кондиционер перейдет к другому хо
зяину, передайте ее вместе с прибором.
Данный мобильный кондиционер воздуха является малоразмер
ным прибором, который способен регулировать температуру и
влажность в помещении. Его универсальные характеристики уп
рощают его использование в разных ситуациях в различных по
мещениях. Он также обладает многочисленными функциями,
включая охлаждение, нагрев, осушение и вентиляцию. Данный
прибор спроектирован применительно к жилому дому, офису и
т.д. Он имеет компактную конструкцию по сравнению с другими
кондиционерами с такой же охлаждающей способностью. Энер
гопотребление и шум являются относительно низкими.
Для эффективной работы в режиме осушения воздуха закройте
двери и окна в помещении.
Не вынимайте бак во время работы режимов осушения и охлаж
дения воздуха
2
Инструкция по эксплуатации
>
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Внимание!
Холодопроизводительность 2500
Нагрев, Вт 1500
Осушение (л/день) 28
Потребление, Вт
Охлаждение 1100
Нагрев 1550
Осушение 790
Напряжение 220230 В/50 Гц
Выходной поток, м
3
/час 250
Источник энергии 220230 В/50 Гц
Уровень шума, дБ 52
Вес (кг) 42
Размеры 78,0х40,0х37,0
Размеры с упаковкой 84,0х63,4х44,4
Хладоген R410A
Бак (литры) 3
Производитель имеет право на внесение изменений в техничес
кие характеристики и дизайн вследствие постоянного совершен
ствования продукции без дополнительного уведомления об этих
изменениях.
1. Охлаждающая способность измеряется при температуре окру
жающего воздуха DB 30 °C, WB 25,5 °C (в помещении и вне его).
2. Нагревательная способность измеряется при температуре окру
жающего воздуха DB 30 °C, WB 25,5 °C (в помещении и вне его).
3. Уровень шума измеряется в точке, отстоящей на 1,0 метр от
лицевой панели прибора в охлаждающем режиме.
4. Потребляемая мощность вентилятора измеряется при самых
высоких оборотах вентилятора.
3
Мобильный кондиционер AC MHR 1909 **
>
МЕРЫ
ПРЕДОСТОРОЖНОСТИ
Не используйте прибор в комнате, где очень много людей.
Не используйте прибор под непосредственным воздействием
солнечных лучей, чтобы избежать выцветание поверхности.
Не используйте прибор в воде или рядом с водой, чтобы избе
жать утечку электричества.
Не используйте данный прибор около газовой плиты, камина
или вблизи воспламеняемых жидкостей.
Прибор не должен располагаться непосредственно под сете
вой розеткой.
Не используйте прибор рядом с ванной, душем или бассейном.
Устанавливайте прибор на расстоянии не менее одного мет
ра от телевизоров или радиоприемников, чтобы избежать
электромагнитных помех.
Не используйте прибор в непосредственной близости к сте
нам и не блокируйте выпускное воздушное отверстие, чтобы
избежать перегрева.
Не наклоняйте прибор и не переворачивайте его, а если это
произошло, то незамедлительно отключите питание и обрати
тесь к локальному дилеру.
Не разбрызгивайте инсектициды или другие химикаты, чтобы
избежать деформацию пластикового корпуса.
Прибор, по причине своей мобильности, ставится в любом
месте комнаты и тем самым отличается от кондиционера окон
ного типа и сплитсистемы. Если прибор не может эффектив
но охлаждать температуру в комнате, это не проблема каче
ства прибора. Он способен эффективно работать на
охлаждение лишь внутри площади веерной формы. Более под
робно принципа работы описан далее.
4
>
ПРИНЦИП РАБОТЫ
Инструкция по эксплуатации
Послепродажное обслуживание
Если вам нужна помощь, обращайтесь за информацией к мест
ному дилеру или в сервисный центр.
После работы в течение нескольких сезонов в мобильном кон
диционере может скапливаться грязь, и эффективность его ра
боты существенно снизится. Поэтому рекомендуется проводить
регулярное техническое обслуживание прибора в сервисном
центре. В случае повреждения сетевого шнура или вилки обра
щайтесь в сервисный центр.
Газ обменивается теплом с воздухом в комнате и превращается
в жидкость, после чего поступает в капиллярную трубку для по
нижения температуры и давления и входит в испаритель. За счет
теплообмена хладагент поглощает тепло для понижения темпе
ратуры. Испаритель имеет температуру более низкую, чем точка
росы для воздуха в помещении, и поэтому водяной пар будет кон
денсироваться на внешней поверхности испарителя и стекать
вниз в дренажный бачок. Этот цикл снижает относительную влаж
ность в комнате и способствует осушению воздуха.
Если данный прибор используется исключительно в качестве осу
шителя, не забудьте вынуть вытяжную трубу из основного блока.
При использовании в качестве кондиционера воздуха прикре
пите вытяжную трубу к выпускному отверстию (терминалу) глав
ного блока.
5
Описание прибораОписание прибора
Описание прибора
Описание прибораОписание прибора
Мобильный кондиционер AC MHR 1909 **
Панель управления
Верхнее выходное
отверстие
Ручка
Решетка нижнего
входного отверстия
Панель управленяПанель управленя
Панель управленя
Панель управленяПанель управленя
Установка режимов
Вкл/выкл
•
•
Скорость
вентилятора
•
6
•
•
•
Решетка верхнего
входного отверстия
•
•
Сетевой шнур
•
Выходное отверстие
для горячего воздуха
•
•
•
Решетка нижнего
входного отверстия
Бак для сбора
конденсата
Дисплей
Таймер
Установка
•
температуры
Таймер откл
•
•
•
..
.
..
ДисплейДисплей
Дисплей
ДисплейДисплей
Инструкция по эксплуатации
Таймер откл.
•
Установка
температуры
Охлаждение
•
•
7
Вентилятор
Авторежим
Дисплей таймера
Нагрев
•
•
•
•
•
•
•
Вкл/выкл таймера
Скорость вентилятора
Режим осушения
•
•
•
>
ЭКСПЛУАТАЦИЯ
Мобильный кондиционер AC MHR 1909 **
Режим осушения и охлаждения
Рабочий диапазон температур для режима охлаждения и осуше
ния составляет от 16 до 35 °С.
МестоположениеМестоположение
Местоположение
МестоположениеМестоположение
Установите мобильный кондиционер воздуха на открытое место,
где ничто не заслоняет выпускные воздушные отверстия (не бли
же 50 см от стены или другого препятствия).
ЭлектропитаниеЭлектропитание
Электропитание
ЭлектропитаниеЭлектропитание
Перед подключение кондиционера к источнику питания удосто
верьтесь, что:
1. Напряжение сети не отличается от номинального более чем
на +/–6 %.
2. Электросеть правильно заземлена и рассчитана на пиковый
ток 20 А, чтобы избежать падения напряжения при запуске
кондиционера.
3. Прибор подключается к розетке 16 А с помощью шнура, рас
считанного на 16 А.
4. Поперечное сечение проводки не менее 2,5 мм
2
.
5. Если сетевой шнур прибора поврежден, замените его на соот
ветствующий шнур, причем этот ремонт должен осуществлять
квалифицированный специалист.
8
Инструкция по эксплуатации
6. В случае повреждения шнура или вилки обращайтесь в сер
висный центр для их замены.
Источник электропитания должен быть правильно заземлен.
Для недопущения эффектов мерцания при запуске компрессора
(технических процесс) соблюдайте следующие условия монтажа.
1. Подвод питания к кондиционеру должен осуществляться че
рез распределительную коробку. Эта коробка должна обла
дать низким импедансом. Обычно требуемый импеданс дос
тигается при точке плавления 32 А.
2. Никакое другое оборудование не должно подключаться к этой
же линии электропитания.
3. Проконсультируйтесь у своего поставщика электроэнергии в
отношении какихлибо ограничений на использование сти
ральных машин, кондиционеров воздуха или электропечей.
4. Требования к электропитанию кондиционера указаны на таб
личке с техническим данными.
Выбор функций кондиционера
1. Включение кондиционера
Нажмите на кнопку включения питания «ВКЛ/ВЫКЛ» и вклю
чите прибор.
2. Кнопка выбора режима
Выбор пяти режимов осуществляется в следующей последо
вательности: Вентиляция – Охлаждение – Осушение – Авто
матический.
9
Мобильный кондиционер AC MHR 1909 **
3. Кнопка скорости вентилятора:
Имеются три скорости, когда блок работает в режиме Венти
ляции, и три скорости в режиме Охлаждения и Обогрева. На
жмите кнопку «ВЕНТИЛЯТОР» для изменения скорости венти
лятора, которая будет изменяться в такой последовательности:
Высокая – Средняя – Низкая (в режиме Вентиляции) или Вы
сокая – Средняя – Низкая (в режиме Охлаждения или Обо
грева).
4. Кнопка настройки температуры
Как только кондиционер включен, дисплей на панели управ
ления будет показывать заданную температуру (она обычно
будет отличаться от реальной температуры в комнате). Исполь
зуйте клавиши «вверх» и «вниз» для увеличения или уменьше
ния. Чтобы воспрепятствовать необязательной нагрузке на
внутренние компоненты, желательно устанавливать темпера
туру до выбора режима работы.
5. Использование кнопки «ТАЙМЕР» для программирования кон
диционера
Используйте кнопку «вверх» и «вниз» для программирования
времени включения или выключения кондиционера. Когда
прибор работает, установите время остановки прибора; а ког
да он выключен (но находится в режиме ожидания), установи
те время запуска прибора. Максимальное время настройки
составляет 24 часа. Используйте клавиши «вверх» и «вниз» для
увеличения или уменьшения.
6. Кнопка режима ожидания
Когда прибор работает, нажмите кнопку «ТАЙМЕР ОЖИДАНИЯ»
для перехода в режим ожидания. Нажмите на нее еще раз для
выхода из этого режима. Данная клавиша не функционирует
в Автоматическом режиме.
10
Инструкция по эксплуатации
Режим охлаждения
1. Удостоверьтесь, что бачок для сбора конденсата правильно
установлен в прибор.
2. Правильно установите вытяжную трубу (см. стр. вытяжная тру
ба). В режиме охлаждения всегда пропускайте вытяжную тре
бу через открытое окно для отвода теплого воздуха из комнаты.
3. Повторно нажмите на кнопку «РЕЖИМ» для выбора режима
охлаждения. Жидкокристаллический дисплей покажет «снежинку».
4. Повторно нажмите кнопку «ТЕМПЕРАТУРА» для задания нуж
ной температуры в диапазоне от 16 до 30 °С.
5. Нажмите кнопку «ВЕНТИЛЯТОР» для выбора нужной скорости
вентилятора (высокая, средняя, низкая).
ПримечаниеПримечание
Примечание
ПримечаниеПримечание
Чтобы улучшить эффективность охлаждения, проследите за сле
дующим:
Если в комнату попадают прямые солнечные лучи, зашторьте
окна.
Не располагайте прибор около другого источника тепла.
Режим осушения
1. Держите окна и двери закрытыми, чтобы способствовать эф
фективному осушению комнаты.
2. Удостоверьтесь, что дренажный бачок правильно установлен
в приборе.
11
Дренирование водыДренирование воды
Дренирование воды
Дренирование водыДренирование воды
Мобильный кондиционер AC MHR 1909 **
3. Повторно нажмите кнопку «РЕЖИМ» для выбора режима осу
шения. ЖКдисплей будет показывать «
», а скорость венти
лятора регулироваться не может.
4. При использование лишь одного осушения не применяйте
вытяжную трубу.
Режим вентиляции
1. Повторно нажмите кнопку «РЕЖИМ» и выберите режим вен
тиляции. ЖКдисплей показывает «ВЕНТИЛЯТОР».
2. Нажмите кнопку «ВЕНТИЛЯТОР» для выбора скорости венти
лятора: высокая средняя низкая.
ПримечаниеПримечание
Примечание
ПримечаниеПримечание
В этом случае работает только РТС, а компрессор и мотор венти
лятора становлены.
Дренирование воды
В режиме охлаждения или осушения образовавшийся конденсат
будет стекать в бачок. Когда бачок становится полным, индика
тор начинает мигать, восемь раз звучит сигнал зуммера, и ЖК
дисплей показывает код ошибки Е4. В это же время компрессор
прекращает работу, а вентилятор продолжает вращаться с задан
ной скоростью. Через три минуты прибор отключается.
Ваши действия показаны в три этапа на рисунке внизу. Выньте
бачок, вылейте из него воду, а потом поставьте его обратно в
первоначальное положение.
12
Инструкция по эксплуатации
Внимание!Внимание!
Внимание!
Внимание!Внимание!
1. В режиме охлаждения или осушения не вынимайте бачок, ина
че зазвучит сигнал зуммера, и компрессор остановится, а ре
жим работы изменится на вентиляционный.
2. Если вы хотите вынуть бачок до его полного заполнения, спер
ва выключите прибор и подождите три минуты, чтобы не допу
стить попадание брызг конденсата внутрь прибора.
3. В месте размещения бачка имеется пластиковая трубка. Не
удаляйте пробку из нее, пока прибор работает, так как эта вода
используется для охлаждения медной трубки.
4. Прибор должен монтироваться в соответствии с национальны
ми правилами проводки.
5. Если электрошнур поврежден, заменять его должен изготови
тель или квалифицированный специалист во избежании опас
ности.
6. Прибор не должен устанавливаться в прачечной.
Организация стационарного дренажа
1. Переместите дренажный рычажок вниз и оставьте его в на
клонном положении, после чего выньте пробку из дренажа.
2. Не перемещайте рычажок вниз за исключением данного при
менения, чтобы избежать утечки.
Не позволяйте дренажу засоряться.
3. Крепко сожмите дренаж и вставьте трубку в дренажное отвер
стие.
4. Дренирование
13
ДренажДренаж
Дренаж
ДренажДренаж
Мобильный кондиционер AC MHR 1909 **
В процессе дренирования воды не сжимайте дренаж слишком
сильно.
В процессе дренирования воды не перегибайте трубку.
Внимание!Внимание!
Внимание!
Внимание!Внимание!
1. Когда прибор работает или если он только что остановлен,
возможна утечка воды.
Протрите эту воду тряпкой и быстро подсоедините дренажную
трубку.
2. Во время демонтажа держите дренаж таким образом, чтобы
из него стекла вода.
Отверстие
Дренажный
рычажок
для выхода
воды
Дренаж
14
Трубка
для выхода
воды
Инструкция по эксплуатации
>

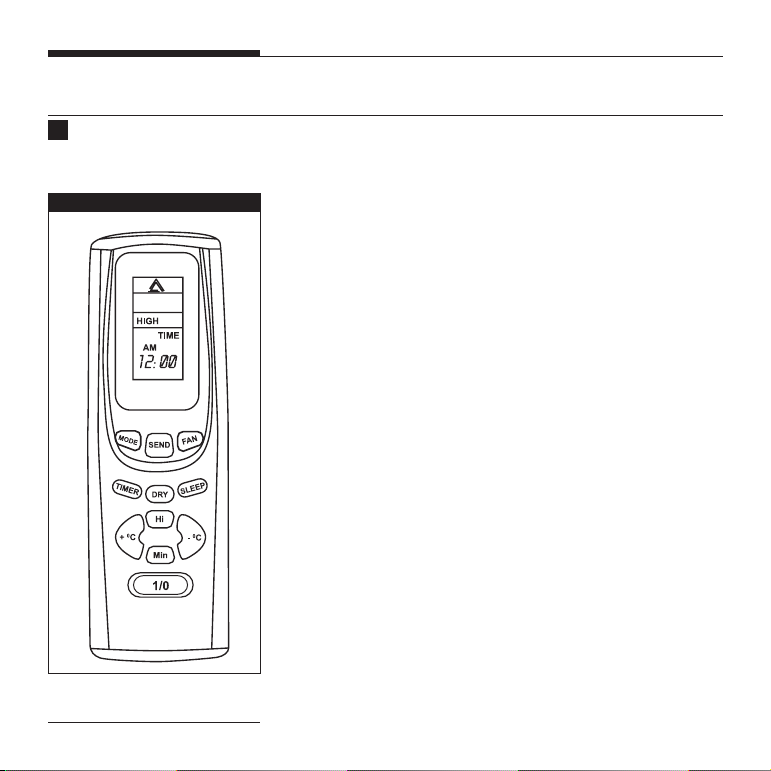

ПУЛЬТ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
Пульт дистанционного управленияПульт дистанционного управления
Пульт дистанционного управления
Пульт дистанционного управленияПульт дистанционного управления
Кнопка MODE (Режим)
Нажмите на эту кнопку, чтобы изменить режим работы в следую
щей очередности:
Охлаждение, Автоматический, Вентиляция, Обогрев, Осушение.
Кнопка SEND (Отправить)
Нажмите на эту кнопку, чтобы передать отображенное сообще
ние один раз.
Кнопка FAN (Вентилятор)
Можно выбрать три режима: высокая/средняя/низкая скорость
вентилятора.
Кнопка 1/0
Нажмите один раз для включения прибора и еще раз для его
выключения.
Направьте передающую часть пульта на приемник сигнала на
панели прибора.
Отображенная информация может передаваться в режиме
1/0, SLEEP (Ожидание), DRY (Осушение) и SEND (Отправить).
Другие кнопки могут лишь изменять сообщения, которые дол
жны быть отправлены в течение 15 секунд; в противном слу
чае сообщения будут аннулированы.
Кнопка TIMER (Таймер)
Можно выбрать Таймер и Время (TIME):
TIMER служит для установки времени.
TIME служит для показа текущего времени.
15
Мобильный кондиционер AC MHR 1909 **
Кнопка Hr/Min (Час/Мин)
В режиме TIME нажмите кнопку Час один раз, и часы увеличатся
на 1, нажмите кнопку Мин один раз, и минуты увеличатся на одну.
В режиме TIMER нажмите кнопку Час один раз, и часы увеличат
ся на 0,5 в интервале от 0 до 8. Нажмите кнопку Час один раз,
и часы увеличатся на 1 и остановятся.
В режиме SLEEP нажмите кнопку Час один раз, и интервал вре
мени увеличится на 1 час, изменяясь по кругу от 1 до 7 часов.
Кнопка SLEEP (Ожидание)
Нажмите кнопку один раз и перейдите в режим ожидания; кноп
ка Час может использоваться для настройки времени (от 1 до
7 часов). Очередное нажатие аннулирует настройку.
Кнопка TEMP (Температура)
Однократное нажатие кнопки –°С уменьшает заданную комнат
ную температуру на 1 °С, а однократное нажатие кнопки +°С уве
личивает температуру на 1 °С. Комнатная температура может
устанавливаться в диапазоне от 16 до 30 °С.
Жидкокристаллический дисплей – отображает все заданные со
общения.
Функция «охлаждение»
1. Установите батарейки и нажмите кнопку 1/0; система начнет
работать.
2. Нажмите кнопку MODE и выберите режим охлаждения.
16
Инструкция по эксплуатации
3. Нажмите кнопки TEMP для задания желаемой комнатной тем
пературы.
4. Нажмите кнопку FAN для задания скорости вентилятора.
5. Нажмите кнопку SEND для отправки заданных сообщений
в систему.
Когда сенсор комнатной температуры достигнет чуть более
высокой температуры, чем заданная, компрессор начнет ра
ботать.
Когда сенсор комнатной температуры достигнет чуть более
никой температуры, чем заданная, компрессор останавлива
ется, а вентилятор работает с малой скоростью.
Диапазон настройки температуры составляет от 16 до 30 °С.
Функция «обогрев»
1. Установите батарейки и нажмите кнопку 1/0; кондиционер
готов к пуску.
2. Нажмите кнопку MODE и выберите режим обогрева.
3. Нажмите кнопки TEMP для задания желаемой комнатной тем
пературы.
4. Нажмите кнопку FAN для задания скорости вентилятора.
5. Нажмите кнопку SEND для отправки заданных сообщений
в систему.
Задержка времени при обогреве
Чтобы не допустить холодный воздух, мотор нижнего вентиля
тора не запускается до тех пор, пока работает компрессор.
17
Мобильный кондиционер AC MHR 1909 **
Чтобы сохранить тепло, когда комнатная температура дости
гает заданного значения, мотор нижнего вентилятора рабо
тает на малой скорости.
Если пульт не может управлять кондиционером достаточно
быстро, выньте пробку и вставьте ее снова, тогда прибор смо
жет работать нормально.
Проверьте батарейки в пульте и при необходимости замени
те их.
Если пульт лишился ясной индикации или не может принять
сообщения, замените батарейки в пульте.
Функция «осушение»
1. Установите батарейки и нажмите кнопку 1/0; система начнет
работать.
2. Нажмите кнопку DRY и выберите режим Осушения.
3. Нажмите кнопки TEMP для задания желаемой комнатной тем
пературы.
4. Нажмите кнопку FAN для задания скорости вентилятора.
5. Нажмите кнопку SEND для отправки заданных сообщений
в систему.
В режиме осушения компрессор работает, а верхний вентилятор
работает с малой скоростью.
18
Инструкция по эксплуатации
Функция «ожидание»
1. Установите батарейки и нажмите кнопку 1/0; система начнет
работать.
2. Нажмите кнопку MODE и выберите режим работы.
3. Нажмите кнопки TEMP для задания желаемой комнатной тем
пературы.
4. Нажмите кнопку FAN для задания скорости вентилятора.
5. Нажмите кнопку SEND для отправки заданных сообщений
в систему.
6. Нажмите кнопку SLEEP и перейдите в режим Ожидания. На
жмите ее снова для аннулирования режима.
В режиме Ожидания кнопка Hr (Час) может использоваться для
настройки таймера (от 1 до 7 часов).
В режиме Ожидания кондиционер регулирует заданную темпе
ратуру в соответствии со временем автоматически, чтобы эко
номить энергию и поддерживать в комнате комфорт для сна;
в заданное время система остановится.
Функция «авторежим»
1. Установите батарейки и нажмите кнопку 1/0; система начнет
работать.
2. Нажмите кнопку MODE и выберите Автоматический режим .
Микропроцессор управляет включением и выключением ком
19
Мобильный кондиционер AC MHR 1909 **
прессора и мотора вентилятора, чтобы поддерживать в ком
нате комфорт.
3. Нажмите кнопку SEND для отправки заданных сообщений
в систему.
Микропроцессор управляет включением и выключением комп
рессора и мотора вентилятора в соответствии с комнатной тем
пературой для поддержания комфорта.
Таймер
1. При работающем кондиционере нажмите кнопку TIMER для
настройки режима TIMER.
2. Нажмите кнопку Hr для установки времени включения таймера.
3. Нажмите кнопку SEND для передачи установленного сообще
ния в кондиционер.
4. Нажмите кнопку SLEEP и затем кнопку Hr/Min для установки
времени выключения таймера в интервале от 1 до 7 часов.
Когда устанавливается Таймер, кондиционер сразу же выклю
чается. Он начнет работать снова в предыдущем режиме в уста
новленное время.
Нажмите кнопку TIMER и выберете TIME (Время) для индикации
текущего времени, а количество часов и минут может регулиро
ваться с помощью кнопки Hr/Min.
20
Инструкция по эксплуатации
Нажатие кнопки SLEEP для задания режима ожидания будет от
менять время отключения таймера, а нажатие кнопки TIMER бу
дет отменять заданный режим ожидания.
Подсоединение вытяжной трубыПодсоединение вытяжной трубы
Подсоединение вытяжной трубы
Подсоединение вытяжной трубыПодсоединение вытяжной трубы
Подсоединение вытяжной трубы
1. Закрепите прямоугольный конец вытяжной трубы на выход
ном терминале прибора.
2. Протяните другой конец вытяжной трубы к ближайшему окну.
Длина вытяжной трубы должна находиться в пределах от 500 мм
до 2000 мм.
При монтаже старайтесь сохранять горизонтальное положение
вытяжной трубы.
Правильное крепление показано на нижнем рисунке (при креп
лении в стене высота отверстия должна составлять от 40 до 130 см).
Если требуется изогнуть вытяжную трубу, делайте это в соответ
ствии с рисунками.
Неправильное крепление представлено ниже (Вытяжная труба
со слишком сильным изгибом приводит к повреждению конди
ционера).
21
>
ЧИСТКА И УХОД
Мобильный кондиционер AC MHR 1909 **
Подсоединение вытяжной трубыПодсоединение вытяжной трубы
Подсоединение вытяжной трубы
Подсоединение вытяжной трубыПодсоединение вытяжной трубы
Перед очисткой выньте вилку из сети.
До начала обслуживания или ремонта убедитесь в отключе
нии питания. Это позволит избежать поражения электротоком.
Не применяйте химические растворители (такие как бензин)
для очистки поверхности прибора. В противном случае повер
хность может быть оцарапана, повреждена и даже деформи
рована.
Воздушный фильтр
Если воздушный фильтр забит пылью, воздушный поток снижа
ется. Чистите фильтр раз в две недели.
22
Чистка и уходЧистка и уход
Чистка и уход
Чистка и уходЧистка и уход
Крышка фильтра
•
•
Крючки (10)
•
Ручка
Инструкция по эксплуатации
Доступ к воздушному фильтру
1. Откройте крышку воздушного фильтра вверх.
2. Выньте воздушный фильтр из крышки.
Очистка
Промойте воздушный фильтр посредством его погружения в теп
лую (выше 40 °С) воду с мягким моющим средством, промойте
фильтр в чистой воде и высушите его в затененном месте.
Установка
1. Прикрепите фильтр к крышке с помощью крючков на внутрн
ней поверхности крышки.
2. Вставьте крючки у основания крышки в отверстия корпуса
прибора и защелкните крышку в исходное положение.
Очищайте поверхность прибора влажной тканью, а затем суши
те ее с помощью пылеуловителя или аналогичным методом.
Бачок для слива конденсата
1. Возьмитесь за ручку бачка и медленно потяните ее наружу.
2. Слейте воду из бачка, очистите его с помощью мягкого мою
щего средства (при 40 °С), промойте и просушите, после чего
установите бачок на место.
23
Мобильный кондиционер AC MHR 1909 **
>
УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
Возникшая проблемаВозникшая проблема
Возникшая проблема
Возникшая проблемаВозникшая проблема
Прибор не работает
Индикатор показывает рабочий
режим, но прибор не работает
В режиме охлаждения не идет
холодный воздух
В режиме осушения не идет холод
ный воздух
Код ошибки «Е1» на дисплее
Код ошибки «Е4» на дисплее
До обращения в сервисный центр, проверьте следующие моменты:
Возможные причиныВозможные причины
Возможные причины
Возможные причиныВозможные причины
Отсутствует питание:
1. Не вставлена вилка.
2. Плохая вилка или розетка.
3. Сгорел предохранитель или
порван шнур.
Таймер установлен на время
суток.
1. Комнатная темра ниже задан
ной температуры.
2. На испарителе образовался иней.
Выньте воздушный фильтр и вы
увидите иней на поверхности
испарителя.
1. Нестабильное питание.
2. В приборе чтото неисправно.
Бачок наполнен водой.
Ваши действияВаши действия
Ваши действия
Ваши действияВаши действия
1. Вставьте вилку правильно.
2. Замените вилку или розетку.
3. Отправьте прибор в сервисный
центр для замены предохранителя.
Отключите таймер или дождитесь,
пока он начнет работать автома
тически.
1. Это нормальное явление.
2. Прибор оттаивает и будет запу
щен после завершения оттаивания.
Прибор оттаивает и начнет рабо
тать после завершения оттаивания.
Выключите кондиционер с помощью
выключателя. Запустите его через
10 мин. Если Е1 появляется снова,
обратитесь в сервисный центр.
Вылейте воду.
24
Инструкция по эксплуатации
>
ИНФОРМАЦИЯ О
СЕРТИФИКАЦИИ
Товар сертифицирован в соответствии с законом «О защите прав
потребителей»
Установленный производителем в соответствии с п.2 ст.5 Феде
рального Закона РФ «О защите прав потребителей» срок службы
для данного изделия равен 7 годам с даты изготовления при ус
ловии, что изделие используется в строгом соответствии с насто
ящей инструкцией по эксплуатации и применяемыми техничес
кими стандартами.
25
Мобильный кондиционер AC MHR 1909 **
26
Инструкция по эксплуатации
27
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
2345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345
Товар сертифицирован в соответствии
с законом «О защите прав потребителей»
Loading...
