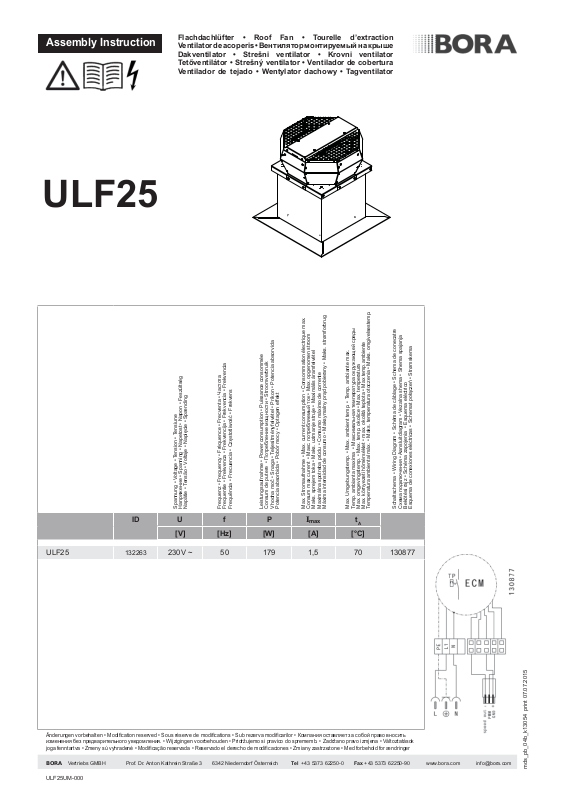

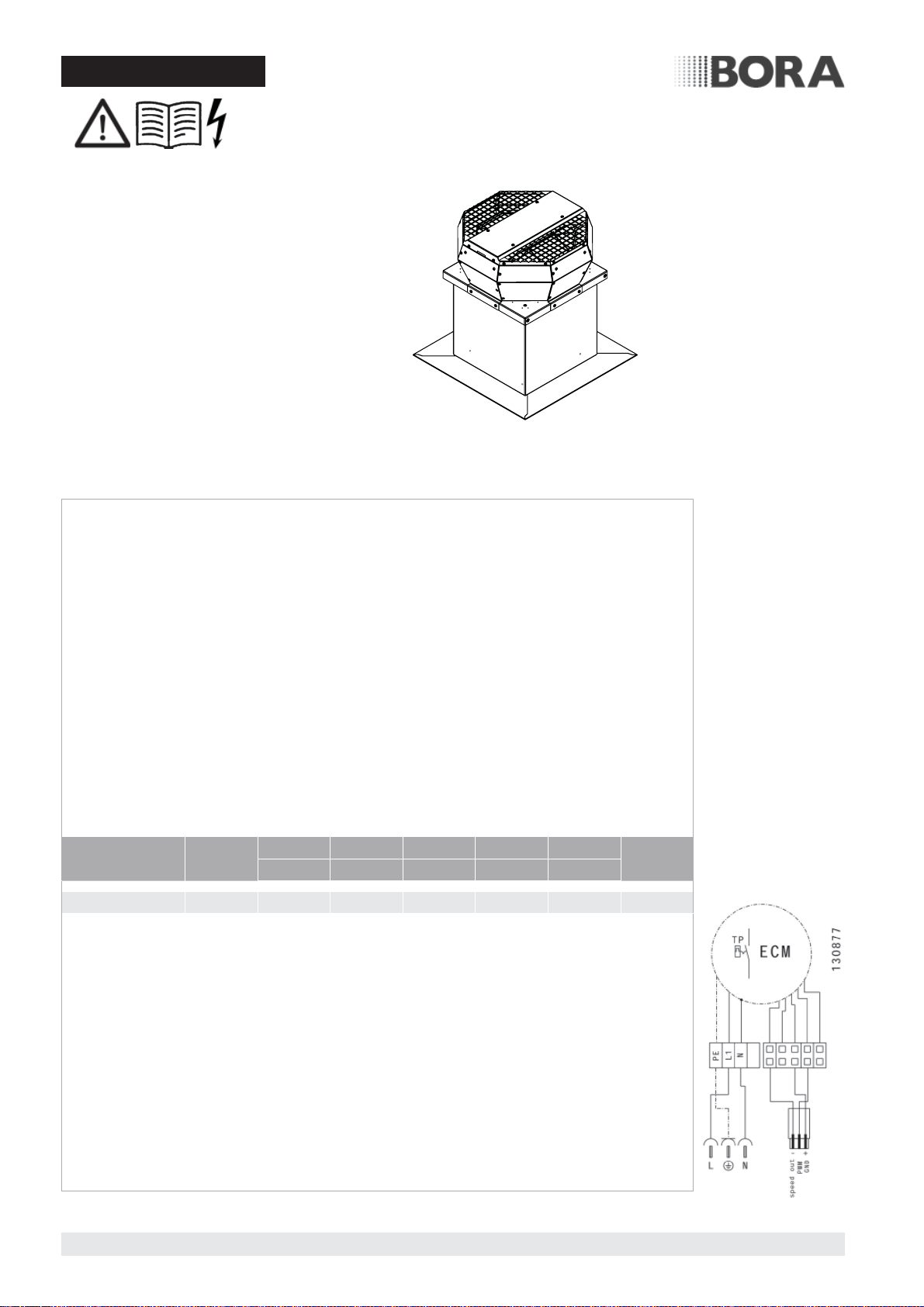

bora ULF25 Quick Start Manual

Assembly Instruction

ULF25

Flachdachlüfter • Roof Fan • Tourelle d’extraction
Ventilator de acoperis • Вентилятор монтируемый на крыше
Dakventilator • Strešni ventilator • Krovni ventilator
Tet őventilátor • Strešný ventilator • Ventilador de cobertura
Ventilador de tejado • Wentylator dachowy • Tagventilator

ULF25

Frequência • Frecuencia • Częstotliwość • Frekvens

Napätie • Tensão • Voltaje • Napięcie • Spænding

Spannung • Voltage • Tension • Tensiune

Напряжение • Spanning • Napetost • Napon • Feszültség

Frequentie • Frekvenca • Frekvencija • Frekvencia • Frekvencia

Frequenz • Frequency • Fréquence • Frecventa • Частота

ID U f P

[V] [Hz] [W] [A] [°C]

132263

230V ~ 50 179 1,5 70 130877

• Consommation électrique max.

Max. Stromaufnahme • Max. current consumption

Potencia absorbida • Pobór mocy • Optagen effekt

Consum de putere • Потребление мощности • Stroomverbruik

Vhodna moč • Snaga • Teljesítményfelvétel • Príkon • Potencia absorvida

Leistungsaufnahme • Power consumption • Puissance consommée

I

Consum max curent • Макс. потребляемый ток • Max. opgenomen stroom

max

Maks. sprejem toka • Maks. uzimanje struje • Maximális áramfelvétel

Maximálna spotreba prúdu • Consumo máximo de corrente

Máxima intensidad de consumo • Maksymalny prąd pobierany • Maks. strømforbrug

Temp. ambianta maxima • Максимальная температура окружающей среды

Max. omgevingstemp. • Max. temp. okolice • Max. temperatura

Max. környezeti hőmérséklet • max. okolitá teplota • Max temp.ambiente

Temperatura ambiental máx. • Maks. temperatura otoczenia • Maks. omgivelsestemp.

Max. Umgebungstemp. • Max. ambient temp. • Temp. ambiante max.

t

A

Esquema de conexiones eléctricas • Schemat połączeń • Strømskema

Bekötési rajz • Schéma zapojenia • Esquema eléctrico

Схема подключения • Aansluitdiagram • Vezalna shema • Shema spajanja

Schaltschema • Wiring Diagram • Schéma de câblage • Schema de conecatre

Änderungen vorbehalten • Modifi cation reserved • Sous réserve de modifi cations • Sub rezerva modifi carilor • Компания оставляет за собой право вносить
изменения без предварительного уведомления. • Wijzigingen voorbehouden • Pridržujemo si pravico do sprememb. • Zadržano pravo izmjena • Változtatások
joga fenntartva • Zmeny sú vyhradené • Modifi cação reservada • Reservado el derecho de modifi caciones • Zmiany zastrzeżone • Med forbehold for ændringer

BORA Vertriebs GMBH Prof. Dr. Anton Kathrein Straße 3 6342 Niederndorf Österreich Te l [phone] Fax [phone] www.bora.com [email protected]

ULF25UM-000

mds_pb_04b_k13054 print 07.07.2015

Daten gemäß ErP Richtlinie laut EU-Verordnung 327/2011
Data in accordance with ErP Directive 327/2011 of the European Parliament

Gerätetyp
Units / Model

ID-Nummer
ID-number

ErP-Konform
ErP-conformity

Gesamteffi zienz
Overall effi ciency

Messkategorie
Measurement category

Effi zienzkategorie
Effi ciency category

Effi zienzgrad am Energieeffi zienzoptimum
Effi ciency grade at optimum energy effi ciency point

Drehzahlregelung
Speed control

Herstellungsjahr
Year of manufacture

Amtliche Registriernummer
Commercial registration number

Niederlassungsort des Herstellers
Site of manufacturer

Nennmotoreingangsleistung am Energieeffi zienzoptimum
Nominal motor power input at optimum energy effi ciency point

Volumenstrom am Energieeffi zienzoptimum
Volumetric fl ow at optimum energy effi ciency point

Statischer Druck am Energieeffi zienzoptimum
Static pressure at optimum energy effi ciency point

Umdrehungen pro Minute am Energieeffi zienzoptimum
Rotations per minute at the optimum energy effi ciency point

Spezifi sches Verhältnis
The specifi c ratio

Informationen zur Demontage, Recycling und Entsorgung
Information on dismantling, recycling and disposal

Optimale Lebensdauer
Optimal life

Beschreibung weiterer bei der Ermittlung der Energieeffi zienz
von Ventilatoren genutzter Gegenstände wie Rohrleitungen,
die nicht in der Messkategorie beschrieben und nicht mit dem
Ventilator geliefert werden.
Description of additional items used when determining the
fan energy effi ciency, such as ducts, that are not described
in the measurement category and not supplied with the fan.

ηes [%]

Pe [ kW ]

[ m³/h ]

q

V

[ Pa ]

p

sf

n [ 1/min ]

N

siehe Typenschild
see nameplate

Amtsgericht Mannheim HRB 560366
Local District Court Mannheim HRB 560367

ruck Ventilatoren GmbH , Deutschland
ruck Ventilatoren GmbH , Germany

Spezifi sches Verhältnis liegt nahe bei 1 und deutlich unter 1,11.
The specifi c ratio is close to 1 and signifi cantly below 1.11.

Bitte beachten Sie die Bedienungsanleitung des Produktes.
Observe the user manual of this product.

Bitte beachten Sie die Bedienungsanleitung des Produktes.
Observe the user manual of this product.

Für die Ermittlung der Energieeffi zienz wurden keine besonderen Gegenstände außer
den gemäß der Messkategorie verlangten Anschlusskomponenten eingesetzt.

No special items have been used for determining the fan energy effi ciency, except the
required connection components according to the measurement category.

ULF25-000

132263

2015

58,9

A

statisch

76,7

VSD integrated

0,204

920

452

2813

*

Nicht ErP-konform, kann nur als Ersatzgerät für identische Ventilatoren gemäß ErP-Verordnung 327/2011 oder außerhalb der E.U. verkauft werden. /
Not ErP compliant, can be sold only as a spare part for identical fans defi ned by the regulation (EC) 327/2011 or outside the E.C..

**

ErP-konform gemäß EU-Verordnung 327/2011, da die Leistungsaufnahme am Energieeffi zienzoptimum < 125W ist. /
Compliant to the ErP-regulation (EC) 327/2011, the power consumption at optimum effi ciency is < 125W.

***

ErP-konform gemäß EU-Verordnung 327/2011, da die maximale Leistungsaufnahme der Dunstabzugshaube < 280W ist. /
Compliant to the ErP-regulation (EC) 327/2011, the maximum power consumption of the kitchen hood is < 280W.

ULF25UM-000

Sicherheitshinweise

D

• ULF25 sind keine fertigen Maschinen, sondern Teil

einer Anlage. Somit trägt der Anlagenbauer vor Ort die
Verantwortung, dass alle einschlägigen Sicherheitsbe­stimmungen hinsichtlich des elektrischen Anschlusses
und Berührungsschutz eingehalten werden.

• Bitte besonders auf Berührungsschutz achten. (Durch

Schutzgitter oder ausreichend lange Rohrleitungen.)

• Der elektrische Anschluss sowie Reparaturen dürfen nur

von Elektrofachkräften vorgenommen werden.

• Bei sämtlichen Installations- und Wartungsarbeiten muss

der Stromkreis unterbrochen werden.

Montage

• Die Aufl agefl äche für den Ventilator muß horizontal und

eben sein.

• Zulässige Dachlast beachten.

• Zwischen dem Dachventilator und dem bauseits

bereitgestellten Sockel ist für ausreichende Abdichtung
zu sorgen.

• Befestigungsschrauben lösen, Oberteil ausklappen und

Düsenplatte mit Aufl agefl äche sicher verschrauben.
(Muttern und Schraubensicherung bauseits bereitstel­len).

Betriebsbedingungen

• Ventilator nicht in explosionsfähiger Atmosphäre

betreiben!

• Ventilator nicht mit Frequenzumrichter betreiben!

• Maximale Umgebungstemperatur auf dem Typenschild

beachten!

• Überprüfen ob die Anschlussspannung den Angaben auf

dem Typenschild entspricht!

• Bei Betrieb des Produkts an einer Dunstabzugshaube:

Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x
10-5 bar) sein. Es muss für ausreichende Belüftung des
Raumes gesorgt werden, wenn die Dunstabzugshaube
gleichzeitig mit Geräten betrieben wird, die Gas oder
andere Brennstoffe verbrennen.

Wartung

• ULF25 Dachventilatoren sind mit Ausnahme von emp-

fohlenen Reinigungsintervallen wartungsfrei.

• Staubhaltige Luft ergibt mit der Zeit Ablagerungen im

Laufrad und Gehäuse. Dies führt zu Leistungsredu­zierung und Unwucht des Ventilators und so zu einer
Verringerung der Lebensdauer.

• Laufrad mit Pinsel/ Bürste/ Tuch reinigen. Achtung Aus-

wuchtmassen nicht entfernen oder verschieben.

• Innenraum keinesfalls mit Wasser oder gar Hochdruck-

reiniger reinigen.

• Durch Einbau eines Luftfi lters kann das Reinigungsinter-

vall erheblich verlängert bzw. vermieden werden.

Safety Notes

• ULF25 are not fi nished machines, but part of a system.

Thus, the systems installer carries the responsibility that
all relevant safety.

• Special care should be taken regarding contact protec-

tion (protection guard or suffi cient length of ducting).

• Wiring and service should be carried out only by qualifi ed

electricians.

• Before carrying out any installation or service isolate unit

from the mains supply.

Mounting

• The mounting surface must be horizontal and level.

GB

• Consider allowable roof load.

• Make certain there is suffi cient sealing between roof fan

and roof socket.

• Remove fastening screw, swing out top section and

screw down base plate on to supporting surface. (Moun­ting material such as screws, retaining screws and bolts
should be made available on site.)

Operating Conditions

• Do not operate fans in potentially explosive atmosphere.

• Do not operate fans with a frequency converter.

• Pay attention to the maximum ambient temperature on

nameplate.

• Verify that main voltage corresponds with voltage on

nameplate.

• For operation in a kitchen hood: The negative pressure

in the installation room of the fi replace must not exceed
4 Pa (4 x 10-5 bar) for the simultaneous use of a kitchen
hood in exhaust operation and a fi replace. Make sure to
guarantee a suffi cient ventilation of the room when the
kitchen hood is used simultaneously with gas or other
fuel operated devices.

Maintenance

• ULF25 with exception of recommended cleaning inter-

vals are maintenance free.

ULF25UM-000

• Deposits from dust laden air will in time accumulate on

the impeller and housing. This leads to lower perfor­mance, unbalance in the unit, and reduced lifespan. We
therefore recommend that an air fi lter be installed.

• Clean impeller with brush or cloth. Attention! Do not

remove or shift balancing weights.

• Under no circumstances should the interior space be

cleaned with water or high pressure cleaner (steam jet
cleaner).

• Through installation of an air fi lter the cleaning interval

can be considerably extended or avoided.

F

Consignes de sécurité

• Les ventilateurs ULF25 ne sont pas des produits fi nis,

mais des éléments d’une installation. Il incombe donc
au constructeur de l’installation sur le site de respecter
toutes les dispositions de sécurité pertinentes en matière
de branchement électrique et de protection contre les
contacts accidentels.

• Veiller particulièrement à la protection contre les contacts

accidentels. (grille de protection ou conduites suffi sam-
ment longues)

• Le branchement électrique et tous les travaux de

réparation doivent uniquement être effectués par des
électriciens qualifi és.

• Le circuit électrique doit être interrompu lors de toute

intervention de maintenance et de réparation.

Montage

• La surface d’appui utilisée pour installer le ventilateur

doit être plane et horizontale.

• Respecter la charge de toit autorisée.

• Assurer une étanchéité suffi sante entre la tourelle

d’extraction et le socle (non fourni).

• Dévisser les vis de fi xation, relever le dessus et bien

fi xer la plaque à tuyères avec la surface d’appui en la

vissant. (écrous et arrêts de vis non fournis.)

Conditions de fonctionnement

• Ne pas faire fonctionner le ventilateur dans une at-

mosphère explosive!

• Ne pas faire fonctionner le ventilateur avec un convertis-

seur de fréquence!

• Respecter la température ambiante maximale indiquée

sur la plaque signalétique!

• Vérifi er si la tension d’alimentation est conforme aux

indications de la plaque signalétique!

• En cas de fonctionnement du produit avec une hotte as-

pirante : En cas de fonctionnement simultané de la hotte
aspirante en mode évacuation de l‘air vers l‘extérieur et
de foyers, la sous-pression ne doit pas être supérieure
à 4 Pa (4 x 10-5 bars) dans le lieu d‘installation du foyer.
Si la hotte aspirante fonctionne en même temps que des
appareils brûleurs de gaz ou d‘autres combustibles, il
convient d‘assurer une ventilation suffi sante de la pièce.

Maintenance

• À l’exception des intervalles de nettoyage recommandés,

les ventilateurs tourelle d’extraction ne nécessitent
aucun entretien.

• À la longue, la présence de poussières dans l’air occasi-

onne des dépôts dans le rotor et le boîtier. Cela entraîne
une baisse de puissance et un déséquilibrage du ventila­teur ainsi qu’une diminution de sa durée de vie.

• Nettoyer le rotor à l’aide d’un pinceau / d’une brosse

/ d’un chiffon. Attention : ne pas retirer ou déplacer la
masse d’équilibrage.

• Ne jamais nettoyer l’intérieur du ventilateur à l’eau ou à

l’aide d’un nettoyeur haute pression.

• L’installation d’un fi ltre à air permet d’allonger con-

sidérablement l’intervalle de nettoyage ou d’éviter le
nettoyage.

RO

Instructini de siguranta

• Ventilator de acoperis ULF25 nu sunt produse fi nite, ci

doar componente ale unui instalatii. Ca urmare raspun­derea ca toate masurile specifi ce de siguranta privindco-
nectarea la retea si protectie impotriva contactului sunt
respectate revine constructorului instalatiei.

• Rugam atentie in special la protectia impotriva con-

tactactului (grilaj de protectie sau lungime sufi cienta a
tubulaturii).

• Conectarea la retea si intretinerea trebuie efectuate doar

de electricieni de specialitate

• Inainte de orice instalare sau operatie de service se va

intrerupe alimentarea cu electricitate.

Montaj

• Suprafata de asezare a ventilatorului trebuie sa fi e plana

si orizontala

• Atentie la greutatea admisibila a acoperisului.

• Intre ventilator si soclul gata pozitionat a se izola cu

sufi cienta izolatie.

• Slabiti suruburile de fi xare, rabatati partea de sus si insu-

rubati duza cu suprafata de fi xare. (Asezati suruburile si
piulitele la indemana.)

Conditii de operare

• A nu se utiliza ventilatorul intr-un mediu exploziv.

• A nu se folosi cu convertor de frecventa !

• Respectati temperatura maxime inscriptionata pe

eticheta.

• Atentie la posibila contrapresiune necesara.

• La utilizarea produsului cu o hota de exhaustare: La uti-

lizarea simultana a hotei in regim exhaustare si seminee
nu este permis ca depresiunea in incapere sa scada
sub 4 Pa (4 x 10-5 bar) . Trebuie realizata o ventilare
sufi cienta a spatiului, cand hota de exhaustare este
utilizata concomitent cu alte echipamente ce ard gaz sau
alt combustibil.

Intretinere

• Cu exceptia curatirii la intervalele recomandate, ventila-

tor de acoperis ULF25 nu necesita intretinere.

• Aerul cu continut de praf duce prin depozitarea acestuia

pe rotor si carcasa la reducerea puterii, dezechilibrarea
ventilatorului si reducerea duratei de viata.

• Elicea a se curata cu pensula /perie /carpa . Atentie a nu

se indeparta sau deplasa greutatile de echilibrare.

• In niciun caz a nu se curati la interior cu apa sau aer

comprimat.

• Prin utilizarea unui fi ltru, curatirea se poate face la inter-

vale mai mari sau poate fi evitata.

Указания по технике безопасности

• Устройства ULF25 являются не готовыми

аппаратами, а только частью оборудования.
Таким образом, монтёр оборудования несет
ответственность на месте за соблюдение всех
соответствующих требований техники безопасности,
относительно электрического подключения и защиты
от прикосновения.

• Особое внимание следует обратить на защиту

от прикосновения (защитная решетка или
соответственно длинные трубы)

• Как электрическое подключение, так и ремонт могут

осуществляться только квалифицированными
электриками.

• При различных работах по установке и техническому

обслуживанию следует размыкать электрическую
цепь.

Монтаж

• Опорная поверхность вентилятора должна быть

горизонтальной и ровной.

• Следует учитывать дополнительную нагрузку на

крышу.

• Следует предусмотреть достаточное уплотнение

между крышным вентилятором и предоставляемым
заказчиком цоколем.

• Ослабить соединительные болты, откинуть

верхнюю часть и надежно укрепить пластину
форсунки к опорной поверхности. (Гайки и стопоры
предоставляются заказчиком.)

Условия эксплуатации

• Запрещается использовать вентилятор во

взрывоопасных средах!

• Запрещается использовать вентилятор с

преобразователем частоты!

• Учитывать максимальную температуру окружающей

среды на заводской табличке!

• Необходимо проверить соответствие напряжения

питающей сети данным на заводской табличке!

RUS

• При одновременном использовании совместно

с вытяжным зонтом: При одновременном
использовании вытяжного зонта и камина разряжение
в зоне установки камина не должно превышать 4 Па
(4 x 10-5 бар). При использовании вытяжного зонта
одновременно с прибором, в котором происходит
сжигание газа или другого горючего топлива,
необходимо обеспечить надлежащую вентиляцию
помещения.

Техническое обслуживание

• Канальные вентиляторы в круглом корпусе не

требуют обслуживания, за исключением чистки во
время рекомендуемых перерывов.

• Попадающая с воздухом пыль со временем образует

отложения в рабочем колесе и корпусе. Это приводит
к сокращению эффективности и дисбалансу
вентилятора, а также к сокращению срока службы.

• Рабочее колесо следует чистить кисточкой/ щеткой

/ тканью. Внимание! Запрещается удалять или
перемещать балансир.

• Запрещается очищать внутреннюю поверхность

водой или высоким давлением.

• При помощи установки воздушного фильтра

существенным образом увеличивается интервал
между oчистками или устраняется необходимость
oчистки.

Veiligheidsvoorschriften

• ULF25 zijn niet afgewerkte toestellen, maar deel van een

systeem. Dus, de installateur van het systeem draagt de
verantwoordelijkheid dat alle relevante veiligheids.

• Speciale zorg moet genomen worden wat betreft con-

tactbescherming (beschermingsbeveiliging of voldoende
lengte van het kanaal).

• Bedrading en onderhoud mag enkel uitgevoerd worden

door gekwalifi ceerde electriciens.

• Vooraleer installatie of onderhoud uit te voeren gelieve

de unit af te sluiten van de hoofdgenerator.

Montage

• Het montageoppervlak moet horizontaal zijn en water-

pas.

• Houdt rekening met een toelaatbare dakbelasting.

• Zorg ervoor dat er voldoende afdichting is tussen de

dakventilator en de daksokkel.

• Verwijder de bevestigingsschroef, draai de kap eruit

en schroef de bodemplaat vast tot aan de steunplaat
(installatiemateriaal zoals schroeven, klemschroeven en
bouten moeten voorzien worden op de werkplek.)

Bedrijfsvoorwaarden

• Laat de ventilatoren niet functioneren in een potentieel

explosieve atmosfeer.

• Laat de ventilatoren niet functioneren met een frequen-

tieomvormer.

• Houdt rekening met de maximale omgevingstempera-

tuur.

• Controleer of de netspanning overeenkomt met de

nominale spanning.

NL

• Bij gebruik van het product in combinatie met een afzuig-

kap: Bij gelijktijdig gebruik van een afzuigkap met afvoer
en een vuurbron mag in de ruimte waar de vuurbron
is opgesteld de onderdruk niet groter zijn dan 4 Pa (4
x 10-5 bar). Er moet worden gezorgd voor voldoende
ventilatie van de ruimte wanneer de afzuigkap gelijktijdig
wordt gebruikt met apparaten die gas of andere brand­stoffen verbranden.

Onderhoud

• ULF25 ventilatoren zijn met uitzondering van aanbevolen

schoonmaakbeurten onderhoudsvrij.

• Partikels van met stof beladen lucht zullen zich op

termijn opstapelen op de rotor en de omkasting. Dit leidt
tot een lagere prestatie, onevenwicht in de eenheid en
een verminderde levensduur. Daarom bevelen we aan
om een luchtfi lter te installeren.

• Reinig de aandrijving met borstel of doek. Opgelet! Ver-

wijder of verschuif de balanceringsgewichten niet.

• Onder geen enkel beding mag de binnenruimte gereinigd

worden met water of een hogedrukreiniger (stoomstraal­reiniger).

• Door de installatie van een luchtfi lter kan de schoon-

maakbeurt aanzienlijk uitgesteld worden of zelfs
vermeden.

Varnostni napotki

• ULF25 niso samostojne naprave, ampak so del

sistema. Zato instalater sistema nosi odgovornost, da
so upoštevani vsi varnostni postopki glede električnih
povezav in zaščite stikov.

• Posebna pozornost namenite zaščiti pred gibajočimi deli

naprave (zaščitne mreže ali ustrezna dolžina kanala).

• Vezavo in servisiranje naj opravljajo le kvalifi cirani

električarji.

• Pred inštalacijo ali servisiranjem ločite napravo od

glavnega napajanja.

Montage

• Montažna površina mora biti horizontalna in uravnana.

• Bodite pozorni na dovoljeno nosilnost strehe.

SLO

• Prepričajte se, da je med strešnim ventilatorjem in

strešnim stojalom zadosti izolacije.

• Odstranite pritrditveni vijak, premaknite zgornji del

naprave in nato z vijaki pritrdite napravo na podlago.
(Vijake in vijačne varovalke pripravite že pred delom.)

Pogoji za uporabo

• Ne uporabljajte ventilatorjev v potencialno eksplozivnem

okolju!

• Ne uporabljajte ventilatorjev s frekvenčnimi pretvorniki!

• Bodite pozorni na maksimalno temperaturo okolice, ki je

navedena na tipski ploščici!

• Preverite ali napetost ustreza vrednosti navedeni na

tipski ploščici !

• Pri obratovanju izdelka na kuhinjski napi: Pri istočasnem

obratovanju kuhinjske nape v načinu odzračevanje in na
mestih, kjer je prisoten odprt plamen, v prostoru z odpr­tim plamenom in nameščeno napravo podtlak ne sme
presegati vrednosti 4 Pa (4 x 10-5 bar). Če se kuhinjska
napa uporablja sočasno z aparati, ki za gorenje uporabl­jajo plin ali druga goriva, mora biti zagotovljeno zadostno
zračenje prostora.

Vzdrževanje

• Strešni ventilatorjev z izjemo priporočenega čiščenja, ni

treba vzdrževati.

• Usedline iz zraka nasičenega s prahom se bodo

sčasoma nalagale na pogonskem kolesu in ohišju. To
vodi do slabšega delovanja, neuravnoteženosti v napravi
in krajši življenjski dobi. Zato priporočamo montažo
zračnega fi ltra.

• Pogonsko kolo čistite s krtačo ali krpo. Pozor! Ne od-

stranjujte ali premikajte ravnotežnih uteži.

• Notranjosti nikoli ne čistite z vodo in visokotlačnimi

čistilnimi sredstvi.

• Z montažo zračnega fi ltra lahko obdobje med čiščenji

občutno podaljšate, ali se čiščenju celo izognete.

HR

Sigurnosne upute

• ULF25 ventilator nije samostalni uređaj već dio

sustava. Stoga, izvođač sustava snosi odgovornost za
sve sigurnosne zahtjeve koji se odnose na električno
spajanje i kontaktnu zaštitu.

• Obratiti posebnu pozornost na kontaktnu zaštitu od

dijelova u gibanju (zaštitna rešetke ili dovoljna dužina
cijevi – kanala).

• Električno spajanje i servis može izvoditi samo kvalifi ci-

rao osoblje.

• Prilikom izvođenja instalacije ili servisa neophodno je

odvojiti uređaj od glavnog napajanja.

Ugradnja

• Površina ili ravnina ugradnje mora biti horizontalna.

• Provjeriti dopuštenu nosivost podloge / krova.

• Osigurati učinkovito brtvljenje između ventilatora i

postolja.

• Izvadite montažni vijak, odvojite gornji dio i pričvrstite

bazu – ploču na nosivu površinu. (Montažni pribor poput
vijaka, matica i zakovica mora biti dostupan pri ugradnji.)
Vidi sliku 1-2

Radni uvjeti

• Ventilatori nisu predviđeni za rad u potencijalno eksplo-

zivnoj atmosferi!

• Nije dozvoljeno upravljanje frekventnim pretvaračem.

• Obratite pozornost na maksimalnu temperature na

pločici!

• Napon napajanje mora odgovarati naponu ventilatora

navedenom na pločici.

• Pri radu proizvoda s poklopcem za odvođenje pare: Kod

istovremenog rada poklopca za odvođenje pare pri radu
odvođenja zraka i jedinici za plamen, podtlak u području
postavljanja jedinice za plamen ne smije biti veći od
4 Pa (4 x 10-5 bar). Valja se pobrinuti za dostatno
prozračivanje prostorije, kada poklopac za odvođenje
pare radi istovremeno s uređajima koji sagorijevaju plin
ili druga goriva.

Održavanje

• Krovni ventilatori, osim čišćenja u preporučenim intervali-

ma, ne zahtjevaju održavanje.

• Čestice nečistoća iz zraka vremenom će se naku-

piti na rotoru i kućištu. To će rezultirati smanjenjem
učinkovitosti, gubitka balansiranosti i smanjenjem vijeka
trajanja uređaja. Iz tog razloga preporučuje se ugradnja
fi ltra zraka.

• Čistiti rotor sa četkom ili tkaninom. Pažnja! Zabranjeno je

uklanjati ili pomicati dijelove za balansiranje.

• Strogo je zabranjeno čišćenje unutrašnjosti sa sredst-

vima ili uređajima za čišćenje sa parom pod visokim
tlakom.

• U sustavima sa fi ltracijom zraka intervali čišćenja mogu

biti manje učestali.

Biztonsági feljegyzések

• A ULF25 tetőventilátor nem egy önálló berendezés, ha-

nem egy légtechnikai rendszer része. A telepítés elvégző
szerelő felelőssége minden elektromos és szerelési
előírás betartása.

• Különös fi gyelmet igényel a megfelelő csatlakozási pon-

tok kialakítása (védőrács, illetve megfelelő hosszúságú
csőszakasz).

• Az elektromos bekötést és a karbantartást kizárólag

szakképzett szerelő végezheti.

• A berendezésen történő bármilyen szerelés és karban-

tartás csak az elektromos hálózatról történő leválasztás
után végezhető el.

Felszerelés

• A ventilátort kizárólag vízszintes és sima felületre lehet

felszerelni.

• Figyelembe kell venni a tető teherbírását.

HU

• Bizonyosodjon meg, hogy a lábazati elem és a ventilátor

között elegendő szigetelés van.

• Csavarozza ki a rögzítő csavarokat, távolítsa el a

ventilátor tetejét majd csavarozza hozzá a ventilátort a
lerögzített lábazati elemhez.

Üzemelési feltételek

• A ventilátor nem alkalmas robbanásveszélyes környezet-

ben történő működésre.

• Ne üzemeltesse a ventilátort frekvenciaváltóval.

• Figyeljen a ventilátor adattábláján lévő a ventilátort

körülvevő maximális környezeti hőmérsékletre.

• Ellenőrizze, hogy a hálózati feszültség megegyezzen a

ventilátor adattábláján lévő értékkel.

• Ha a terméket páraelszívón használják: Ha a páraels-

zívót egyidejűleg elszívó üzemben és működő tűzhelynél
használják, a tűzhely felállítási helyén a vákuum nem
lehet nagyobb, mint 4 Pa (4 x 10-5 bar). Gondoskodni
kell a helyiség megfelelő szellőzéséről, ha a páraelszívót
olyan készülékekkel együtt használják, amelyek gázt,
vagy egyéb éghető anyagot égetnek el.

Karbantartás

• ULF25 tetőventilátor az ajánlott tisztítási intervallumokat

kivéve karbantartásmentes.

• a levegő portartalma miatt a készülékházon és a járóke-

réken porlerakódás keletkezik. Ez kisebb teljesítményt,
rázkódást okozhat, valamint csökkenti a berendezés
élettartamát. Ennek elkerülése érdekében ajánlott a
rendszerbe levegőszűrő beépítése.

• Tisztítsa meg a járókereket kefével vagy ronggyal.

Figyelem! Ne távolítsa el a kiegyensúlyozó súlyokat a
járókerékről!

• Soha ne tisztítsa a ventilátor belső részét vízzel vagy

magasnyomású mosóval (gőzborotva).

• Légszűrő beépítésével a tisztítási intervallumok

jelentősen csökkenthetőek vagy el is hagyhatóak.

Bezpečnostné predpisy

• ULF25 nie sú žiadne hotové stroje, ale časť

zariadenia. Preto stavitel zariadenia preberá
zodpovednosť za správnosť dodržania miestnych
bezpečnostných predpisov, správnosť elektrického zapo­jenia a ochranu pred nbezpečným dotykom.

• Prosíme zvlášť dbať na dodržanie ochrany pred

nebezpečným dotykom (Ochranná mriežka,alebo
dostatočne dlhé potrubie)

• Elektrické pripojenie ako aj opravy smie prevádzať len

odborný personál.

• Pri všetkých zapojeniach a opravných prácach musí byť

odpojený elektrický okruh.

Zapojenie

• Základňa pre ventilátor musí byť horizontálna a rovná.

• Prihliadať na prípustnú záťaž strechy.

SK

• Dbať na dostatočné utesnenenie medzi strešným

ventilátorom a vopred pripraveným bočne stavaným
podstavcom ( soklom ).

• Uvoľniť upevňujúce skrutky, vrchnú časť rozložiť a

vstrekovaciu doštičku so stykovou plochou pevne
soskrutkovať ( Matky a poistky skrutiek pripraviť ).

Návod na použitie

• Ventilátor nesmie pracovať, byť prevádzkovaný, vo

výbušnej atmosfere.

• Ventilátor neprevádzkovať s frekvenčným meničom.

• Dbať na okolitú teplotu uvedenú na výrobnom štítku.

• Preskúšať napájacie napätie či zodpovedá hodnote

uvedenej na výrobnom štítku.

• Pri prevádzke výrobku pri odsávači pár: Pri súčasnej

prevádzke odsávača pár v odvetrávacom režime a krbov
nesmie byť v mieste postavenia krbu podtlak väčší ako
4 Pa (4 x 10-5 bar). Je potrebné zabezpečiť dostatočné
vetranie miestnosti, ak sa odsávač pár prevádzkuje
súčasne so zariadeniami, ktoré spaľujú plyn alebo iné
palivá.

Údržba

• ULF25 strešný ventilator s výnimkou týkajúcou sa

čistiacich intervalov sú bezúdržbové.

• Prašné ovzdušie spôsobuje usadeniny v obežnom

kolese a domčeku. To vedie k obmedzeniu výkonu
a nevyváženosti ventilátora a tiež k zníženiu jeho
životnosti.

• Obežné kolo čistiť so štetcom /kefou/ s handrou . Pozor

vyváženie neodstárniť ani neposúvať.

• Vnútorný priestor v žiadnom prípade nečistiť s vodou

alebo vysokotlakým zariadením.

• Zabudovaním vzduchového fi ltra dosiahneme podstatne

dlšie intervali na čistenie.

ULF25UM-000

Notas sobre segurança

P

• Os ULF25 não são máquinas por si só, são parte dum

sistema. O Instalador do sistema será o responsável por
toda a segurança do sistema.

• Devem ser tomados os devidos cuidados de protecção

a contactos (guarda de protecção ou sufi ciente compri-
mento de tubo).

• A ligação e a assistência devem ser feitos por pessoal

qualifi cado.

• Antes de prestar Assistência ao equipamento desligue a

sua alimentação eléctrica.

Montagem

• A superfi cie de montage deve ser horizontal e de nível.

• Considerar a carga aceite na cobertura.

• Verifi que a vedação do ventilador de cobertura à base

de assentamento.

• Remova os parafusos, retire a cobertura e fi xe a base à

superfície de fi xação (material de fi xação não fornecido).

Condições de operação

• Estes ventiladores não devem ser montados em atmos-

feras explosivas.

• Não utilize variadores de frequência.

• Tome atenção à temperatura maxima aceite.

• Verifi que que a tensão de alimentação é a correcta.

• Em caso de operação do produto num exaustor: Em

caso de operação simultânea do exaustor no modo de
exaustão e recuperadores de calor, o vácuo na divisão
do recuperador de calor não pode ser superior a 4 Pa
(4 x 10-5 bar). É necessário assegurar uma ventilação
sufi ciente da divisão se o exaustor for utilizado em
simultâneo com outros aparelhos que queimem gás ou
outros combustíveis.

Manutenção

• Os ventiladores ULF25 não requerem manutenção além

da limpeza recomendada.

• A acumulação de pó e outros depósitos na turbina

reduzem o rendimento, causa desiquilibrio e vibrações e
reduzem a vida do ventilador. Para protecção do ventila­dor devem ser usados fi ltros.

• Limpe a turbina com escova ou com um pano. ATEN-

ÇÃO Não remova os pesos de equilibragem.

• Em nenhuma circunstância deve ser usada água a alta

pressão para limpeza interior.

• Usando um fi ltro, a frequência da limpeza sera reduzida

ou mesmo eliminada.

Avvertenze di sicurezza

• I ventilatori ULF25 non sono da considerare macchine

fi nite, ma parti di un impianto. L´installatore dell´impianto
è quindi responsabile che tutte le normative riguar­danti la sicurezza elettrica e I‘antiinfortunistica siano
rispettate.

• Fare particolarmente attenzione alla protezione da

contatto (ripari di protezione adeguati o suffi ciente
lunghezza del condotto).

• L´installazione, il collegamento elettrico e i relativi

interventi di manutenzione devono essere eseguiti
unicamente da personale qualifi cato.

• Prima di iniziare I´installazione o effettuare un intervento

di manutenzione, accertarsi che I´apparecchio sia disin­serito dalla rete di alimentazione elettrica.

Installazione

• La superfi cie d‘appoggio del ventilatore deve essere

orizzontale e piana.

• Osservare il carico massimo del tetto

I

• Provvedere alla chiusura ermetica tra il ventilatore da

tetto e lo zoccolo in fase di costruzione.

• Svitare le viti di fi ssaggio, ribaltare la parte superiore

e avvitare bene la piastra portaugelli alla. superfi cie
d‘appoggio (mettere a disposizione in fase di costruzio­ne i dadi e i fermi per vite).

Condizioni di utilizzo

• Non utilizzare il ventilatore in atmosfera esplosiva!

• Non utilizzare il ventilatore con invertitore di frequenza!

• Osservare la temperatura ambientale massima riportata

sulla targhetta!

• Controllare che la tensione di attacco corrisponda alle

indicazioni sulla targhetta!

• For operation in a kitchen hood: The negative pressure

in the installation room of the fi replace must not exceed
4 Pa (4 x 10-5 bar) for the simultaneous use of a kitchen
hood in exhaust operation and a fi replace. Make sure to
guarantee a suffi cient ventilation of the room when the
kitchen hood is used simultaneously with gas or other
fuel operated devices.

Manutenzione

• I ULF25 sono privi di manutenzione, eccetto gli intervalli

di pulizia consigliati.

• Depositi d‘aria polverosa causano con il passare del

tempo accumuli sul girante e sulla struttura. Ciò provoca
riduzione del suo funzionamento, squilibrio del ventila­tore e così una diminuzione della sua durata.

• Pulire il girante con pennello/ spazzola/ panno. Attenzio-

ne! Non rimuovere o spostare il bilanciamento.

• Per nessun motivo lo spazio interno deve venire pulito

con acqua o detergenti ad alta pressione (pulitore ad alta
pressione),

• Con l‘installazione di un fi ltro per l‘aria, l‘intervallo di

pulitura può venire considerevolmente esteso o ridotto.

E

Instrucciones de Seguridad

• ULF25 no son máquinas completas, sino que forman

parte de una instalación. En consecuencia, el constructor
de la instalación in situ es responsable de que se cum­plan todas las regulaciones de seguridad relevantes con
referencia a la conexión eléctrica y a la protección contra
el contacto accidental.

• Por favor preste especial atención a la protección contra

el contacto accidental. (mediante rejas de protección o
mediante tubos sufi cientemente largos)

• La conexión eléctrica así como los trabajos de repara-

ción deben ser realizados solamente por eléctricistas
cualifi cados.

• Para la realización de todo tipo de trabajos de instala-

ción y de mantenimiento se debe interrumpir el circuito
eléctrico.

Montaje

• La superfi cie de apoyo para el ventilador debe ser

horizontal y plana.

• Observe la carga admisible del tejado.

• Es necesario de prever sufi ciente material de sellado

impermeable entre el ventilador de tejado y el zócalo
previsto por el cliente.

• Afl oje los tornillos de sujeción, abra la parte superior

con movimiento giratorio y atornille la placa de orifi cios
fi rmemente a la superfi cie de apoyo. (tuercas y fi jación
de tornillo a prever por el cliente).

Condiciones de operación

• No opere el ventilador en atmósfera con riesgo de

explosión!

• No opere el ventilador con convertidor de frecuencia!

• Observe la temperatura ambiental máxima especifi cada

en la placa de identifi cación!

• Controle si el voltaje de alimentación corresponde a las

especifi caciones indicadas en la placa de identifi cación!

• En el caso de la operación del producto en una campana

extractora: En el caso de una operación simultánea de la
campana extractora en modo de extracción de aire y una
chimenea, la presión negativa en el lugar de la colocaci­ón de la chimenea no deberá quedar por debajo de 4 Pa
((4 x 10-5 bar). Deberá proporcionarse una ventilación
sufi ciente del lugar en el cual se esté operando la cam-
pana extractora simultáneamente con equipos que estén
quemando gas u otros combustibles.

Mantenimiento

• Aparte de los intervalos de limpieza recomendados, los

ventiladores de tejado ULF25 no requieren manteni­miento.

• Con el tiempo, el aire conteniendo polvo forma depósitos

en el rodete y en la caja. Esto puede causar la disminu­ción del rendimiento y el desequilibrio del ventilador, y en
consecuencia la reducción de la vida útil.

• Limpiar el rodete con pincel/ cepillo/ paño. Atención: no

quite o desplaze las pesas equilibradoras.

• De ningún modo limpiar el espacio interior con agua o

con el limpiador de alta presión.

• Con la instalación de un fi ltro de aire se puede prolongar

el intervalo de limpieza considerablemente y/o prescindir
del mismo.

Uwagi dotyczące bezpieczeństwa

• Wentylatory ULF25 nie są niezależnymi urządzeniami,

lecz są częścią systemu. Z tego powodu, instalator pono­si odpowiedzialność za spełnienie wymagań wszelkich,
mających zastosowanie przepisów bezpieczeństwa,
dotyczących połączeń elektrycznych oraz zabezpiecze­nia przed dotknięciem.

• Szczególną uwagę trzeba zwrócić na zabezpieczenie

przed przypadkowym dotknięciem (siatki ochronne lub
odpowiednio długie przewody).

• Połączenia elektryczne oraz prace serwisowe muszą

być wykonywane wyłącznie przez wykwalifi kowanych
elektryków.

• Przed przystąpieniem do jakichkolwiek prac

montażowych lub serwisowych, odłączyć urządzenie od
zasilania sieciowego.

Montaż

• Powierzchnia montażowa musi być pozioma i równa.

PL

• Uwzględnić dopuszczalne obciążenie dachu.

• Między wentylatorem a cokołem dachowym trzeba

zapewnić odpowiednie uszczelnienie.

• Wyjąć śruby mocujące, odchylić górną część, a

następnie przymocować śrubami płytę podstawy do
powierzchni montażowej. (Przygotować materiały
montażowe, takie jak nakrętki, elementy ustalające oraz
śruby.)

Warunki pracy

• Wentylator nie może być użytkowany w przestrzeniach

zagrożonych wybuchem.

• Wentylator nie może współpracować z przetwornicą

częstotliwości.

• Zwrócić uwagę na maksymalną temperaturę otoczenia,

którą podano na tabliczce znamionowej.

• Sprawdzić, czy napięcie sieciowe jest zgodne z

napięciem zasilania podanym na tabliczce znamionowej.

• W przypadku użytkowania produktu pod okapem do od-

prowadzania oparów: Przy równoczesnej pracy okapu do
odprowadzania oparów w trybie wywiewnym i obecności
palenisk, w miejscu ustawienia paleniska podciśnienie
nie może być większe niż 4 Pa (4 x 10-5 bar) Należy
zapewnić dostateczną wentylację pomieszczenia w
przypadku, gdy okap do odprowadzania oparów jest
równocześnie użytkowany z urządzeniami spalającymi
gaz lub inne paliwa.

Konserwacja

• Wentylatory ULF25 są bezobsługowe, wymagają

jedynie okresowego czyszczenia zgodnie z zaleceniami
producenta.

• Z biegiem czasu na wirniku i obudowie będą osiadać

zanieczyszczenia. Prowadzi to do obniżenia wydajności,
niewyważenia oraz skrócenia żywotności urządzenia. Z
tego powodu zalecamy zainstalowanie fi ltra powietrza.

• Wirnik czyści się pędzlem, szczotką lub szmatą. Uwaga!

Nie zdejmować, ani nie przemieszczać ciężarów
wyrównoważających.

• Wnętrza wentylatora nie wolno czyścić ani wodą, ani

myjką ciśnieniową.

• Filtr powietrza zainstalowany przed wentylatorem

pozwala na znaczne wydłużenie czasu, po którym należy
wykonać czyszczenie, a niektórych przypadkach pozwa­la wyeliminować konieczność okresowego czyszczenia.

Sikkerhedsanvisninger

• ULF25 er ingen færdige maskiner, men del af et

anlæg. Således bærer anlægskonstruktøren på opstil­lingsstedet ansvaret for, at alle gældende sikkerheds­bestemmelser overholdes mht. elektrisk tilslutning og
berøringsbeskyttelse.

• Vær særlig opmærksom på berøringsbeskyttelse. (med

beskyttelsesgitre eller tilstrækkeligt lange rørledninger.)

• Den elektriske tilslutning samt reparationer må kun

foretages af en autoriseret elektriker.

• Strømkredsen skal altid være afbrudt, før installations-

og vedligeholdelsesarbejde gennemføres.

Montering

• Kontaktfl aden til ventilatoren skal være vandret og lige.

DK

• Overhold den tilladte taglast.

• Mellem tagventilatoren og soklen, der stilles til rådighed

på monteringsstedet, skal der være tilstrækkelig tætning.

• Løsn fastgørelsesskruerne, klap overdelen ud og skru

dysepladen sikkert på med kontaktfl aden. (stil møtrikker
og skruesikring til rådighed på monteringsstedet).

Driftsbetingelser

• Brug ikke ventilatioren i eksplosiv atmosfære!

• Brug ikke ventilatoren med en frekvensomformer!

• Overhold den maksimale omgivelsestemperatur på

typeskiltet!

• Kontroller, om tilslutningsspændingen er i overensstem-

melse med oplysningerne på typeskiltet!

• Hvis produktet bruges på en emhætte: Bruges emhæt-

tens aftræksdrift samtidigt med drift af skorstensafhæn­gig fyring, må undertrykket i rummet, hvor den skors­tensafhængige fyring fi nder sted, ikke være større end
4 Pa (4 x 10-5 bar). Sørg for tilstrækkelig ventilering af
rummet, når emhætten bruges samtidigt med apparater,
der forbrænder gas eller andre brændstoffer.

Vedligeholdelse

• ULF25 tagventilatorer er vedligeholdelsesfrie med undta-

gelse af anbefalede rengøringsintervaller.

• Støvholdig luft fører med tiden til afl ejringer i løbehjul

og hus. Dette fører til reduceret ydelse og ubalance i
ventilatoren og således til en reduceret levetid.

• Rengør løbehjul med pensel/børste/klud. Pas på - hver-

ken fjern eller forskyd afbalancering.

• Den indvendige side må under ingen omstændigheder

rengøres med vand eller højtryksrenser.

• Ved montering af et luftfi lter kan rengøringsintervallet

forlænges betydeligt eller udelades.

ULF25UM-000
