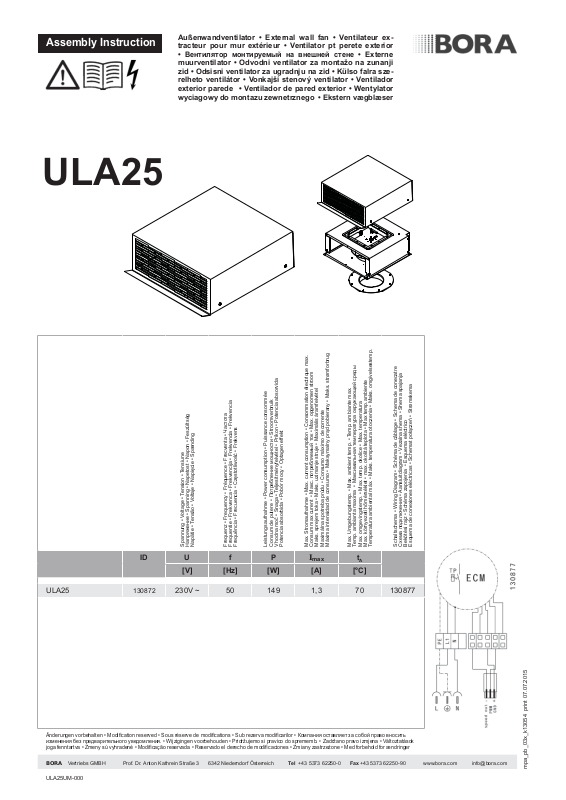

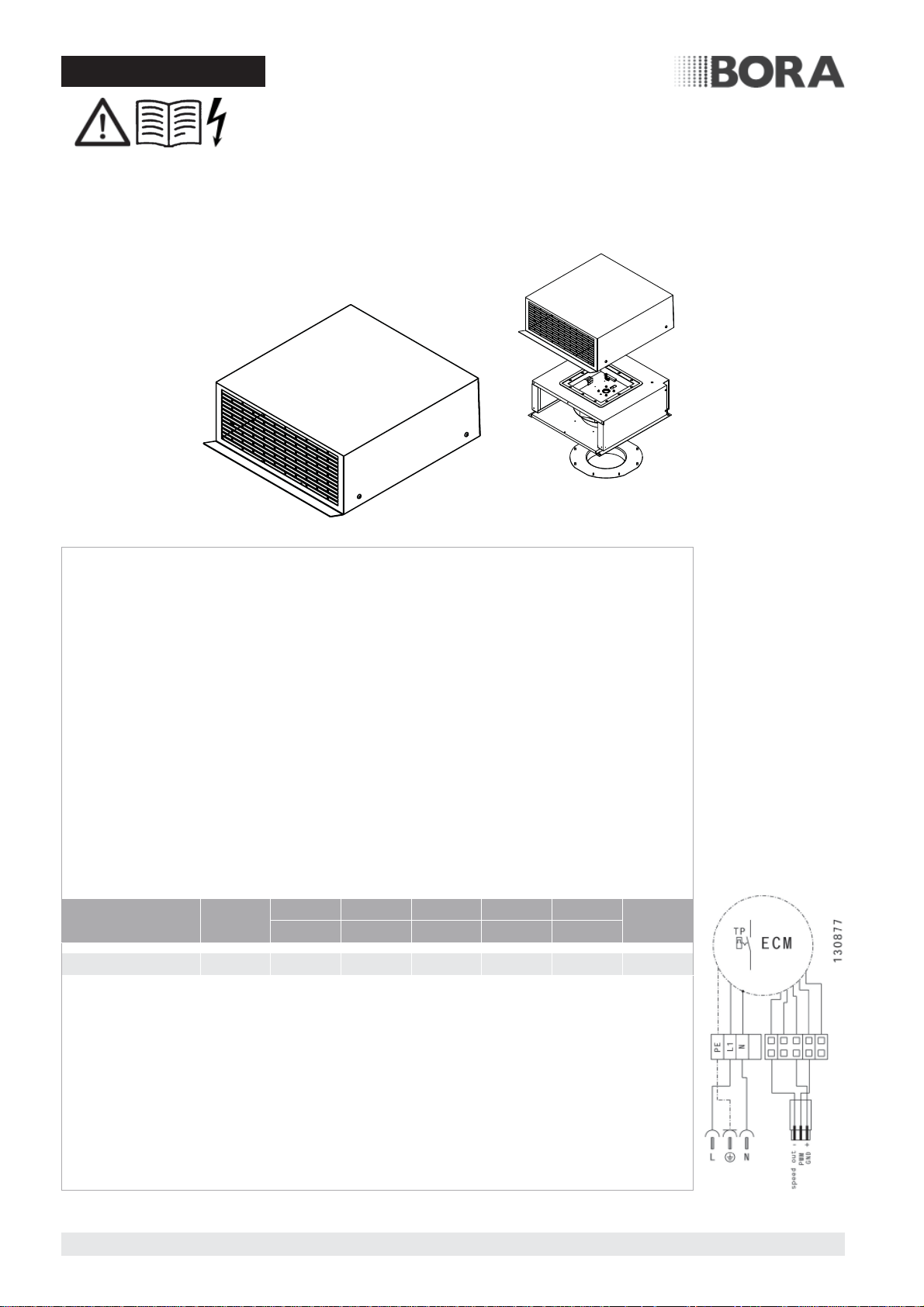

Assembly Instruction

ULA25

Außenwandventilator • External wall fan • Ventilateur ex­tracteur pour mur extérieur • Ventilator pt perete exterior

•

Вентилятор монтируемый на внешней стене
muurventilator • Odvodni ventilator za montažo na zunanji
zid • Odsisni ventilator za ugradnju na zid • Külso falra sze­relheto ventilátor • Vonkajší stenový ventilator • Ventilador
exterior parede • Ventilador de pared exterior • Wentylator
wyciagowy do montazu zewnetrznego • Ekstern vægblæser

• Externe

ULA25

Frequência • Frecuencia • Częstotliwość • Frekvens

Napätie • Tensão • Voltaje • Napięcie • Spænding

Spannung • Voltage • Tension • Tensiune

Напряжение • Spanning • Napetost • Napon • Feszültség

Frequentie • Frekvenca • Frekvencija • Frekvencia • Frekvencia

Frequenz • Frequency • Fréquence • Frecventa • Частота

ID U f P

[V] [Hz] [W] [A] [°C]

130872

230V ~ 50 149 1,3 70 130877

Consommation électrique max.

Max. Stromaufnahme • Max. current consumption •

Potencia absorbida • Pobór mocy • Optagen effekt

Consum de putere • Потребление мощности • Stroomverbruik

Vhodna moč • Snaga • Teljesítményfelvétel • Príkon • Potencia absorvida

Leistungsaufnahme • Power consumption • Puissance consommée

I

Consum max curent • Макс. потребляемый ток • Max. opgenomen stroom

max

Maks. sprejem toka • Maks. uzimanje struje • Maximális áramfelvétel

Maximálna spotreba prúdu • Consumo máximo de corrente

Máxima intensidad de consumo • Maksymalny prąd pobierany • Maks. strømforbrug

Temp. ambianta maxima • Максимальная температура окружающей среды

Max. omgevingstemp. • Max. temp. okolice • Max. temperatura

Max. környezeti hőmérséklet • max. okolitá teplota • Max temp.ambiente

Temperatura ambiental máx. • Maks. temperatura otoczenia • Maks. omgivelsestemp.

Max. Umgebungstemp. • Max. ambient temp. • Temp. ambiante max.

t

A

Schemat połączeń • Strømskema

Esquema de conexiones eléctricas •

Bekötési rajz • Schéma zapojenia • Esquema eléctrico

Схема подключения • Aansluitdiagram • Vezalna shema • Shema spajanja

Schaltschema • Wiring Diagram • Schéma de câblage • Schema de conecatre

Änderungen vorbehalten • Modifi cation reserved • Sous réserve de modifi cations • Sub rezerva modifi carilor • Компания оставляет за собой право вносить
изменения без предварительного уведомления. • Wijzigingen voorbehouden • Pridržujemo si pravico do sprememb. • Zadržano pravo izmjena • Változtatások
joga fenntartva • Zmeny sú vyhradené • Modifi cação reservada • Reservado el derecho de modifi caciones • Zmiany zastrzeżone • Med forbehold for ændringer

BORA Vertriebs GMBH Prof. Dr. Anton Kathrein Straße 3 6342 Niederndorf Österreich Tel [phone] Fax [phone] www.bora.com [email protected]

ULA25UM-000

mpa_pb_03x_k13054 print 07.07.2015

Daten gemäß ErP Richtlinie laut EU-Verordnung 327/2011
Data in accordance with ErP Directive 327/2011 of the European Parliament

Gerätetyp
Units / Model

ID-Nummer
ID-number

ErP-Konform
ErP-conformity

Gesamteffi zienz
Overall effi ciency

Messkategorie
Measurement category

Effi zienzkategorie
Effi ciency category

Effi zienzgrad am Energieeffi zienzoptimum
Effi ciency grade at optimum energy effi ciency point

Drehzahlregelung
Speed control

Herstellungsjahr
Year of manufacture

Amtliche Registriernummer
Commercial registration number

Niederlassungsort des Herstellers
Site of manufacturer

Nennmotoreingangsleistung am Energieeffi zienzoptimum
Nominal motor power input at optimum energy effi ciency point

Volumenstrom am Energieeffi zienzoptimum
Volumetric fl ow at optimum energy effi ciency point

Statischer Druck am Energieeffi zienzoptimum
Static pressure at optimum energy effi ciency point

Umdrehungen pro Minute am Energieeffi zienzoptimum
Rotations per minute at the optimum energy effi ciency point

Spezifi sches Verhältnis
The specifi c ratio

Informationen zur Demontage, Recycling und Entsorgung
Information on dismantling, recycling and disposal

Optimale Lebensdauer
Optimal life

Beschreibung weiterer bei der Ermittlung der Energieeffi zienz
von Ventilatoren genutzter Gegenstände wie Rohrleitungen,
die nicht in der Messkategorie beschrieben und nicht mit dem
Ventilator geliefert werden.
Description of additional items used when determining the
fan energy effi ciency, such as ducts, that are not described
in the measurement category and not supplied with the fan.

ηes [%]

Pe [ kW ]

[ m³/h ]

q

V

[ Pa ]

p

sf

n [ 1/min ]

N

siehe Typenschild
see nameplate

Amtsgericht Mannheim HRB 560366
Local District Court Mannheim HRB 560367

ruck Ventilatoren GmbH , Deutschland
ruck Ventilatoren GmbH , Germany

Spezifi sches Verhältnis liegt nahe bei 1 und deutlich unter 1,11.
The specifi c ratio is close to 1 and signifi cantly below 1.11.

Bitte beachten Sie die Bedienungsanleitung des Produktes.
Observe the user manual of this product.

Bitte beachten Sie die Bedienungsanleitung des Produktes.
Observe the user manual of this product.

Für die Ermittlung der Energieeffi zienz wurden keine besonderen Gegenstände außer
den gemäß der Messkategorie verlangten Anschlusskomponenten eingesetzt.

No special items have been used for determining the fan energy effi ciency, except the
required connection components according to the measurement category.

ULA25

130872

2015

51,9

A

statisch

69,6

VSD integrated

0,204

920

452

2813

*

Nicht ErP-konform, kann nur als Ersatzgerät für identische Ventilatoren gemäß ErP-Verordnung 327/2011 oder außerhalb der E.U. verkauft werden. /
Not ErP compliant, can be sold only as a spare part for identical fans defi ned by the regulation (EC) 327/2011 or outside the E.C..

**

ErP-konform gemäß EU-Verordnung 327/2011, da die Leistungsaufnahme am Energieeffi zienzoptimum < 125W ist. /
Compliant to the ErP-regulation (EC) 327/2011, the power consumption at optimum effi ciency is < 125W.

***

ErP-konform gemäß EU-Verordnung 327/2011, da die maximale Leistungsaufnahme der Dunstabzugshaube < 280W ist. /
Compliant to the ErP-regulation (EC) 327/2011, the maximum power consumption of the kitchen hood is < 280W.

ULA25UM-000

Sicherheitshinweise

• ULA25 sind keine fertigen Maschinen, sondern Teil

D

einer Anlage. Somit trägt der Anlagenbauer vor Ort die
Verantwortung, dass alle einschlägigen Sicherheitsbe­stimmungen hinsichtlich des elektrischen Anschlusses
und Berührungsschutz eingehalten werden.

• Bitte besonders auf Berührungsschutz achten. (Durch

Schutzgitter oder ausreichend lange Rohrleitungen.)

• Der elektrische Anschluss sowie Reparaturen dürfen nur

von Elektrofachkräften vorgenommen werden.

• Bei sämtlichen Installations- und Wartungsarbeiten muss

der Stromkreis unterbrochen werden.

Montage

• Bei geneigtem Einbauort werden ULA25 mit Schutzgitter

nach unten montiert.

• Die Ventilatoren können direkt in das Rohrsystem einge-

schoben und befestigt werden. Bitte achten Sie darauf,
dass das Rohrsystem nicht verspannt ist.

• Installationsseitig ist eine Abschaltvorrichtung mit min-

destens 3,0 mm Kontaktöffnungsweite vorzusehen.

Betriebsbedingungen

• Ventilator nicht in explosionsfähiger Atmosphäre

betreiben!

• Ventilator nicht mit Frequenzumrichter betreiben!

• Maximale Umgebungstemperatur auf dem Typenschild

beachten!

• Überprüfen Sie ob die Anschlussspannung den Angaben

auf dem Typenschild entspricht!

• Bei Betrieb des Produkts an einer Dunstabzugshaube:

Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x
10-5 bar) sein. Es muss für ausreichende Belüftung des
Raumes gesorgt werden, wenn die Dunstabzugshaube
gleichzeitig mit Geräten betrieben wird, die Gas oder
andere Brennstoffe verbrennen.

Wartung

• ULA25 sind mit Ausnahme von empfohlenen Reini-

gungsintervallen wartungsfrei.

• Staubhaltige Luft ergibt mit der Zeit Ablagerungen im

Laufrad und Gehäuse. Dies führt zu Leistungsredu­zierung und Unwucht des Ventilators und so zu einer
Verringerung der Lebensdauer.

• Innenraum keinesfalls mit Wasser oder gar Hochdruck-

reiniger reinigen.

• Durch Einbau eines Luftfi lters kann das Reinigungsinter-

vall erheblich verlängert bzw. vermieden werden.

Safety Notes

GB

• ULA25 are not fi nished machines, but part of a

system. Thus, the systems installer carries the responsi­bility that all relevant safety regulations regarding electri­cal connections and contact protection are complied to.

• Special care should be taken regarding contact protec-

tion (protection guard or suffi cient length of ducting).

• Wiring and service should be carried out only by qualifi ed

electricians.

• Before carrying out any installation or service isolate unit

from the mains supply.

Mounting

• At inclined mounting spaces the ULA25 with protection

grille are installed downwards.

• The Fan can be plugged directly into the duct and

fastened, make sure the ducting system is not deformed
or twisted.

• Use an installation-sided shut-off device with a contact

gap of 3.0 mm min.

Operating Conditions

• Do not operate fans in potentially explosive atmosphere.

• Do not operate fans with a frequency converter.

• Pay attention to the maximum ambient temperature on

nameplate.

• Verify that main voltage corresponds with voltage on

nameplate.

• For operation in a kitchen hood: The negative pressure

in the installation room of the fi replace must not exceed
4 Pa (4 x 10-5 bar) for the simultaneous use of a kitchen
hood in exhaust operation and a fi replace. Make sure to
guarantee a suffi cient ventilation of the room when the
kitchen hood is used simultaneously with gas or other
fuel operated devices.

Maintenance

• ULA25 with exception of recommended cleaning inter-

vals are maintenance free.

• Deposits from dust laden air will in time accumulate on

the impeller and housing. This leads to lower perfor­mance, unbalance in the unit, and reduced lifespan. We
therefore recommend that an air fi lter be installed.

ULA25UM-000

• Under no circumstances should the interior space be

cleaned with water or high pressure cleaner (steam jet
cleaner).

• Through installation of an air fi lter the cleaning interval

can be considerably extended or avoided.

Consignes de sécurité

• Les ventilateurs ULA25 ne sont pas des produits fi nis,

mais des éléments d’une installation. Il incombe donc
au constructeur de l’installation sur le site de respecter
toutes les dispositions de sécurité pertinentes en matière
de branchement électrique et de protection contre les
contacts accidentels.

• Veiller particulièrement à la protection contre les contacts

accidentels. (grille de protection ou conduites suffi sam-
ment longues)

• Le branchement électrique et tous les travaux de

réparation doivent uniquement être effectués par des
électriciens qualifi és.

• Le circuit électrique doit être interrompu lors de toute

intervention de maintenance et de réparation.

Montage

• En présence d’un lieu de montage approprié, installer les

extracteurs ULA25 pour toiture en tuiles vers le bas avec
une grille de protection.

• Le caisson de ventilation peut être inséré et fi xé directe-

ment dans les gaines rectangulaires. Veillez à ce que les
gaines ne soient pas déformées.

• Prévoir un dispositif d‘arrêt avec une largeur d‘ouverture

de contact d‘au moins 3,0 mm sur l‘installation.

Conditions de fonctionnement

• Ne pas faire fonctionner le ventilateur dans une at-

mosphère explosive!

• Ne pas faire fonctionner le ventilateur avec un convertis-

seur de fréquence!

• Respecter la température ambiante maximale indiquée

sur la plaque signalétique!

• Vérifi er si la tension d’alimentation est conforme aux

indications de la plaque signalétique!

• En cas de fonctionnement du produit avec une hotte as-

pirante : En cas de fonctionnement simultané de la hotte
aspirante en mode évacuation de l‘air vers l‘extérieur et
de foyers, la sous-pression ne doit pas être supérieure
à 4 Pa (4 x 10-5 bars) dans le lieu d‘installation du foyer.
Si la hotte aspirante fonctionne en même temps que des
appareils brûleurs de gaz ou d‘autres combustibles, il
convient d‘assurer une ventilation suffi sante de la pièce.

Maintenance

• À l’exception des intervalles de nettoyage recommandés,

les ULA25 ne nécessitent aucun entretien.

• À la longue, la présence de poussières dans l’air occasi-

onne des dépôts dans le rotor et le boîtier. Cela entraîne
une baisse de puissance et un déséquilibrage du ventila­teur ainsi qu’une diminution de sa durée de vie.

• Ne jamais nettoyer l’intérieur du ventilateur à l’eau ou à

l’aide d’un nettoyeur haute pression.

• L’installation d’un fi ltre à air permet d’allonger con-

sidérablement l’intervalle de nettoyage ou d’éviter le
nettoyage.

Instructini de siguranta

• Ventilatoarele pt ULA25 nu sunt produse fi nite, ci doar

componente ale unui instalatii. Ca urmare raspunderea
ca toate masurile specifi ce de siguranta privindconec-
tarea la retea si protectie impotriva contactului sunt
respectate revine constructorului instalatiei.

• Rugam atentie in special la protectia impotriva con-

tactactului (grilaj de protectie sau lungime sufi cienta a
tubulaturii).

• Conectarea la retea si intretinerea trebuie efectuate doar

de electricieni de specialitate

• Inainte de orice instalare sau operatie de service se va

intrerupe alimentarea cu electricitate.

Montaj

• La pozitii de montare inclinate ventilatoarele ULA25 se

vor monta cu grila de protectie in jos.

• Ventilatoarele pot fi montate si fi xate direct in reteaua

de ventilatie, atentie ca sistemul sa nu fi e deformat sau
tensionat.

• Pe lateralele instalatiei se va prevedea un dispozitiv de

oprire cu deschiderea contactului de min 3,0 mm.

Conditii de operare

• A nu se utiliza ventilatorul intr-un mediu exploziv.

• A nu se folosi cu convertor de frecventa !

F

RO

• Respectati temperatura maxime inscriptionata pe

eticheta.

• Atentie la posibila contrapresiune necesara.

• La utilizarea produsului cu o hota de exhaustare: La uti-

lizarea simultana a hotei in regim exhaustare si seminee
nu este permis ca depresiunea in incapere sa scada
sub 4 Pa (4 x 10-5 bar) . Trebuie realizata o ventilare
sufi cienta a spatiului, cand hota de exhaustare este
utilizata concomitent cu alte echipamente ce ard gaz sau
alt combustibil.

Intretinere

• Cu exceptia curatirii la intervalele recomandate, ULA25

nu necesita intretinere.

• Aerul cu continut de praf duce prin depozitarea acestuia

pe rotor si carcasa la reducerea puterii, dezechilibrarea
ventilatorului si reducerea duratei de viata.

• In niciun caz a nu se curati la interior cu apa sau aer

comprimat.

• Prin utilizarea unui fi ltru, curatirea se poate face la inter-

vale mai mari sau poate fi evitata.

Указания по технике безопасности

RUS

• Устройства ULA25 являются не готовыми

аппаратами, а только частью оборудования.
Таким образом, монтёр оборудования несет
ответственность на месте за соблюдение всех
соответствующих требований техники безопасности,
относительно электрического подключения и защиты
от прикосновения.

• Особое внимание следует обратить на защиту

от прикосновения (защитная решетка или
соответственно длинные трубы)

• Как электрическое подключение, так и ремонт могут

осуществляться только квалифицированными
электриками.

• При различных работах по установке и техническому

обслуживанию следует размыкать электрическую
цепь.

Монтаж

• При монтаже на наклонной поверхности ULA25

монтируются защитной решеткой вниз.

• Канальный вентилятор в круглом корпусе возможно

напрямую вводить и закреплять в систему труб.
Необходимо следить за тем, чтобы система труб при
зажиме не перетягивалась.

• На месте монтажа следует установить разъединитель

с изоляционным расстоянием между контактами не
менее 3,0 мм.

Условия эксплуатации

• Запрещается использовать вентилятор во

взрывоопасных средах!

• Запрещается использовать вентилятор с

преобразователем частоты!

• Учитывать максимальную температуру окружающей

среды на заводской табличке!

• Необходимо проверить соответствие напряжения

питающей сети данным на заводской табличке!

• При одновременном использовании совместно

с вытяжным зонтом: При одновременном
использовании вытяжного зонта и камина разряжение
в зоне установки камина не должно превышать 4 Па
(4 x 10-5 бар). При использовании вытяжного зонта
одновременно с прибором, в котором происходит
сжигание газа или другого горючего топлива,
необходимо обеспечить надлежащую вентиляцию
помещения.

Техническое обслуживание

• Канальные вентиляторы в круглом корпусе не

требуют обслуживания, за исключением чистки во
время рекомендуемых перерывов.

• Попадающая с воздухом пыль со временем образует

отложения в рабочем колесе и корпусе. Это приводит
к сокращению эффективности и дисбалансу
вентилятора, а также к сокращению срока службы.

• Запрещается очищать внутреннюю поверхность

водой или высоким давлением.

• При помощи установки воздушного фильтра

существенным образом увеличивается интервал
между oчистками или устраняется необходимость
oчистки.

Veiligheidsvoorschriften

NL

• ULA25 zijn niet afgewerkte toestellen, maar deel van

een systeem. De installateur van het systeem draagt
daarom de eindverantwoordelijkheid dat alle relevante
veiligheidsregels worden nageleefd.

• Speciale maatregelen moeten worden genomen voor

een voldoende afscherming tegen aanrakingsgevaar.

• Bedrading en onderhoud mag enkel uitgevoerd worden

door gekwalifi ceerde electriciens.

• Voordat installatie of onderhoud wordt uitgevoerd, moet

de unit eerst los gekoppeld worden van de netvoeding.

Montage

• Bij hellende installatieruimtes worden de ULA25 met

beschermingsrooster naar beneden geïnstalleerd.

• De ventilatorbox kan direct in het kanaal aangesloten

worden en bevestigd. Zorg ervoor dat het kanaalsysteem
niet ingedeukt of gedraaid wordt.

• De installatie moet zijn voorzien van een uitschakelvoor-

ziening met een contactopening van minstens 3,0 mm
breed.

Voorwaarden voor in bedrijfsstelling.

• Ventilator niet gebruiken in omgeving met explosiege-

vaar.

• Ventilator niet aansturen met frequentie-omvormer.

• De maximale omgevingstemperatuur, zoals aangegeven

op het typeplaatje, niet overschrijden.

• Let op of de netspanning overeenkomt met de opgave

op het typeplaatje.

• Bij gebruik van het product in combinatie met een afzuig-

kap: Bij gelijktijdig gebruik van een afzuigkap met afvoer
en een vuurbron mag in de ruimte waar de vuurbron
is opgesteld de onderdruk niet groter zijn dan 4 Pa (4
x 10-5 bar). Er moet worden gezorgd voor voldoende
ventilatie van de ruimte wanneer de afzuigkap gelijktijdig
wordt gebruikt met apparaten die gas of andere brand­stoffen verbranden.

Onderhoud

• ULA25 zijn met uitzondering van aanbevolen schoon-

maakbeurten onderhoudsvrij.

• Stoffi ge lucht vormt afzettingen op het ventilatorwiel

en in het ventilatorhuis. Dit leidt tot vermindering van
prestaties, onbalans van de ventilator en tot een kortere
levensduur.

• Het binnenwerk nooit met water of hogedruk reiniger

schoonmaken.

• Door het plaatsen van een luchtfi lter kan de tijd tussen

2 reinigingsbeurten aanzienlijk verlengd worden of de
noodzaak van reiniging zelfs komen vervallen.

Varnostni napotki

SLO

• ULA25 niso samostojne naprave, ampak so del

sistema. Zato instalater sistema nosi odgovornost, da
so upoštevani vsi varnostni postopki glede električnih
povezav in zaščite stikov.

• Posebna pozornost namenite zaščiti pred gibajočimi deli

naprave (zaščitne mreže ali ustrezna dolžina kanala).

• Vezavo in servisiranje naj opravljajo le kvalifi cirani

električarji.

• Pred inštalacijo ali servisiranjem ločite napravo od

glavnega napajanja.

Montaža

• Na nagnjenih montažnih površinah so ULA25 z zaščitno

mrežo montirani navzdol.

• Cevni ventilator se lahko vstavi in pritrdi neposredno

v cev, pred tem pa se prepričajte, da cevni sistem ni
deformiran ali zvit.

• Na mestu instalacije je treba zagotoviti odklopno pripravo

s kontaktno odprtino širine najmanj 3,0 mm.

Pogoji za uporabo

• Ne uporabljajte ventilatorjev v potencialno eksplozivnem

okolju!

• Ne uporabljajte ventilatorjev s frekvenčnimi pretvorniki!

• Bodite pozorni na maksimalno temperaturo okolice, ki je

navedena na tipski ploščici!

• Preverite ali napetost ustreza vrednosti navedeni na

tipski ploščici !

• Pri obratovanju izdelka na kuhinjski napi: Pri istočasnem

obratovanju kuhinjske nape v načinu odzračevanje in na
mestih, kjer je prisoten odprt plamen, v prostoru z odpr­tim plamenom in nameščeno napravo podtlak ne sme
presegati vrednosti 4 Pa (4 x 10-5 bar). Če se kuhinjska
napa uporablja sočasno z aparati, ki za gorenje uporabl­jajo plin ali druga goriva, mora biti zagotovljeno zadostno
zračenje prostora.

Vzdrževanje

• ULA25 ventilatorjev z izjemo priporočenega čiščenja, ni

treba vzdrževati.

• Usedline iz zraka nasičenega s prahom se bodo

sčasoma nalagale na pogonskem kolesu in ohišju. To
vodi do slabšega delovanja, neuravnoteženosti v napravi
in krajši življenjski dobi. Zato priporočamo montažo
zračnega fi ltra.

• Notranjosti nikoli ne čistite z vodo in visokotlačnimi

čistilnimi sredstvi.

• Z montažo zračnega fi ltra lahko obdobje med čiščenji

občutno podaljšate, ali se čiščenju celo izognete.

Sigurnosne upute

• ULA25 ventilator nije samostalni uređaj već dio sustava.

Stoga, izvođač sustava snosi odgovornost za sve sigur­nosne zahtjeve koji se odnose na električno spajanje i
kontaktnu zaštitu.

• Obratiti posebnu pozornost na kontaktnu zaštitu od

dijelova u gibanju (zaštitna rešetke ili dovoljna dužina
cijevi – kanala).

• Električno spajanje i servis može izvoditi samo kvalifi ci-

rao osoblje.

• Prilikom izvođenja instalacije ili servisa neophodno je

odvojiti uređaj od glavnog napajanja.

Ugradnja

• Na nagnutom montažnom prostoru ULA25 sa zaštitnom

rešetkom je instaliran prema dolje.

• Cijevni ventilator se može priključiti izravno na kanal i

pričvrstiti; provjeriti nije li kanal deformiran.

• Na strani instalacije valja predvidjeti napravu za iskla-

panje s najmanje 3,0 mm širine otvora kontakta.

Radni uvjeti

• Ventilatori nisu predviđeni za rad u potencijalno eksplo-

zivnoj atmosferi!

• Nije dozvoljeno upravljanje frekventnim pretvaračem.

HR

• Obratite pozornost na maksimalnu temperature na

pločici!

• Napon napajanje mora odgovarati naponu ventilatora

navedenom na pločici.

• Pri radu proizvoda s poklopcem za odvođenje pare: Kod

istovremenog rada poklopca za odvođenje pare pri radu
odvođenja zraka i jedinici za plamen, podtlak u području
postavljanja jedinice za plamen ne smije biti veći od
4 Pa (4 x 10-5 bar). Valja se pobrinuti za dostatno
prozračivanje prostorije, kada poklopac za odvođenje
pare radi istovremeno s uređajima koji sagorijevaju plin
ili druga goriva.

Održavanje

• ULA25 ventilatori, osim čišćenja u preporučenim inter-

valima, ne zahtjevaju održavanje.

• Čestice nečistoća iz zraka vremenom će se naku-

piti na rotoru i kućištu. To će rezultirati smanjenjem
učinkovitosti, gubitka balansiranosti i smanjenjem vijeka
trajanja uređaja. Iz tog razloga preporučuje se ugradnja
fi ltra zraka.

• Strogo je zabranjeno čišćenje unutrašnjosti sa sredst-

vima ili uređajima za čišćenje sa parom pod visokim
tlakom.

• U sustavima sa fi ltracijom zraka intervali čišćenja mogu

biti manje učestali.

Biztonsági feljegyzések

• A ULA25 nem egy önálló berendezés, hanem egy

légtechnikai rendszer része. A telepítés elvégző szerelő
felelőssége minden elektromos és szerelési előírás
betartása.

• Különös fi gyelmet igényel a megfelelő csatlakozási pon-

tok kialakítása (védőrács, illetve megfelelő hosszúságú
csőszakasz).

• Az elektromos bekötést és a karbantartást kizárólag

szakképzett szerelő végezheti.

• A berendezésen történő bármilyen szerelés és karban-

tartás csak az elektromos hálózatról történő leválasztás
után végezhető el.

Felszerelés

• A ULA25 egység ferde alapra csak védőráccsal lefele

irányban szerelhető fel.

• A csőventilátort közvetlenül a vezetékhez lehet csat-

lakoztatni és rögzíteni, ellenőrizni kell, hogy a vezeték
nincs eldeformálódva vagy elcsavarodva.

• Telepítéshez legalább 3,0 mm-es csatlakozónyílásokkal

rendelkező lekapcsolóberendezésre van szükség.

Üzemelési feltételek

• A ventilátor nem alkalmas robbanásveszélyes környezet-

ben történő működésre.

• Ne üzemeltesse a ventilátort frekvenciaváltóval.

HU

• Figyeljen a ventilátor adattábláján lévő a ventilátort

körülvevő maximális környezeti hőmérsékletre.

• Ellenőrizze, hogy a hálózati feszültség megegyezzen a

ventilátor adattábláján lévő értékkel.

• Ha a terméket páraelszívón használják: Ha a páraels-

zívót egyidejűleg elszívó üzemben és működő tűzhelynél
használják, a tűzhely felállítási helyén a vákuum nem
lehet nagyobb, mint 4 Pa (4 x 10-5 bar). Gondoskodni
kell a helyiség megfelelő szellőzéséről, ha a páraelszívót
olyan készülékekkel együtt használják, amelyek gázt,
vagy egyéb éghető anyagot égetnek el.

Karbantartás

• ULA25 az ajánlott tisztítási intervallumokat kivéve

karbantartásmentes.

• A levegő portartalma miatt a készülékházon és a

járókeréken porlerakódás keletkezik. Ez kisebb teljesít­ményt, rázkódást okozhat, valamint csökkenti a berende­zés élettartamát. Ennek elkerülése érdekében ajánlott a
rendszerbe levegőszűrő beépítése.

• Soha ne tisztítsa a ventilátor belső részét vízzel vagy

magasnyomású mosóval (gőzborotva).

• Légszűrő beépítésével a tisztítási intervallumok

jelentősen csökkenthetőek vagy el is hagyhatóak.

Bezpečnostné predpisy

• ULA25 nie sú žiadne hotové stroje, ale časť

zariadenia. Preto stavitel zariadenia preberá
zodpovednosť za správnosť dodržania miestnych
bezpečnostných predpisov, správnosť elektrického zapo­jenia a ochranu pred nbezpečným dotykom.

• Prosíme zvlášť dbať na dodržanie ochrany pred

nebezpečným dotykom (Ochranná mriežka,alebo
dostatočne dlhé potrubie)

• Elektrické pripojenie ako aj opravy smie prevádzať len

odborný personál.

• Pri všetkých zapojeniach a opravných prácach musí byť

odpojený elektrický okruh.

Zapojenie

• V sklonenej montážnej polohe sa ULA25 pripojí s

ochrannou mriežkou dole

• Potrubný ventilátor môže byť zamontovaný priamo do

potrubného systému. Je potrebné dávať pozor aby
potrubný systém nebol napnutý.

• Zo strany inštalácie sa predpokladá vypínacie (odpá-

jacie) zariadenie so vzdialenosťou otvárania kontaktov
aspoň 3,0 mm.

Návod na použitie

• Ventilátor nesmie pracovať, byť prevádzkovaný, vo

výbušnej atmosfere.

• Ventilátor neprevádzkovať s frekvenčným meničom.

SK

• Dbať na okolitú teplotu uvedenú na výrobnom štítku.

• Preskúšať napájacie napätie či zodpovedá hodnote

uvedenej na výrobnom štítku.

• Pri prevádzke výrobku pri odsávači pár: Pri súčasnej

prevádzke odsávača pár v odvetrávacom režime a krbov
nesmie byť v mieste postavenia krbu podtlak väčší ako
4 Pa (4 x 10-5 bar). Je potrebné zabezpečiť dostatočné
vetranie miestnosti, ak sa odsávač pár prevádzkuje
súčasne so zariadeniami, ktoré spaľujú plyn alebo iné
palivá.

Údržba

• ULA25 s výnimkou týkajúcou sa čistiacich intervalov sú

bezúdržbové.

• Prašné ovzdušie spôsobuje usadeniny v obežnom

kolese a domčeku. To vedie k obmedzeniu výkonu
a nevyváženosti ventilátora a tiež k zníženiu jeho
životnosti.

• Vnútorný priestor v žiadnom prípade nečistiť s vodou

alebo vysokotlakým zariadením.

• Zabudovaním vzduchového fi ltra dosiahneme podstatne

dlšie intervali na čistenie.

Notas de segurança

• O ULA25 fará parte de um sistema. O instalador assume

a responsabilidade da aplicação de todas as normas de
segurança relevantes e das instalações eléctricas.

• Um especial cuidado deverá ser observado em relação

á protecção por contacto (guarda de protecção ou sufi ci-
ente comprimento de tubo).

• A instalação e o serviço apenas deverão ser executados

por pessoal qualifi cado.

• Antes de realizar qualquer instalação ou serviço isole a

unidade principal do circuito eléctrico.

Montagem

• ULA25 com grade da proteção são instalados para

baixo

• Os ventiladores in line podem ser ligados directamen-

te à tubagem. Verifi car que o tubo não se encontra
deformado.

• O cliente tem de disponibilizar um dispositivo de corte

com uma largura de abertura de contacto mínima de
3,0 mm.

Condições de funcionamento

• Não ponha em funcionamento o ventilador em ambien-

tes potencialmente explosivos.

• Não utilize variadores de frequência.

P

• Preste atenção á temperatura máxima do meio ambiente

na placa de identifi cação.

• Verifi que que a tensão de alimentação é a correcta.

ULA25UM-000

• Em caso de operação do produto num exaustor: Em

caso de operação simultânea do exaustor no modo de
exaustão e recuperadores de calor, o vácuo na divisão
do recuperador de calor não pode ser superior a 4 Pa
(4 x 10-5 bar). É necessário assegurar uma ventilação
sufi ciente da divisão se o exaustor for utilizado em
simultâneo com outros aparelhos que queimem gás ou
outros combustíveis.

Manutenção

• Os ULA25 com excepção dos intervalos de limpezas

recomendados, não requerem manutenção.

• Depósitos de pó com o tempo irão alojar-se no motor.

Este facto poderá provocar uma menor performance,
uma assimetria da unidade, e reduzir o tempo de vida.
Recomendamos a instalação de um fi ltro de ar.

• Sob nenhuma circunstância deverá o espaço interior

ser limpo com água ou limpeza de alta pressão (vapor
ou jacto).

• No caso da instalação de um fi ltro de ar o intervalo de

limpeza poderá ser estendido ou evitado.

Instrucciones de Seguridad

• ULA25 no son máquinas completas, sino que forman

parte de una instalación. En consecuencia, el constructor
de la instalación in situ es responsable de que se cum­plan todas las regulaciones de seguridad relevantes con
referencia a la conexión eléctrica y a la protección contra
el contacto accidental.

• Por favor preste especial atención a la protección contra

el contacto accidental. (mediante rejas de protección o
mediante tubos sufi cientemente largos)

• La conexión eléctrica así como los trabajos de repara-

ción deben ser realizados solamente por eléctricistas
cualifi cados.

• Para la realización de todo tipo de trabajos de instala-

ción y de mantenimiento se debe interrumpir el circuito
eléctrico.

Montaje

• En caso de posición de montaje inclinada, los modelos

ULA25 se instalan con las rejas de protección mirando
hacia abajo.

• Los ventiladores pueden ser intercalados y fi jados

directamente en el sistema de tubería. Por favor preste
atención a que el sistema de tubería no muestre defor­maciones o signos de torsión.

• Por parte de la instalación habrá de proveerse un dispo-

sitivo de desconexión de una distancia de apertura de
los contactos mínima de 3,0 mm.

Condiciones de operación

• No opere el ventilador en atmósfera con riesgo de

explosión!

• No opere el ventilador con convertidor de frecuencia!

E

• Observe la temperatura ambiental máxima especifi cada

en la placa de identifi cación!

• Controle si el voltaje de alimentación corresponde a las

especifi caciones indicadas en la placa de identifi cación!

• En el caso de la operación del producto en una campana

extractora: En el caso de una operación simultánea de la
campana extractora en modo de extracción de aire y una
chimenea, la presión negativa en el lugar de la colocaci­ón de la chimenea no deberá quedar por debajo de 4 Pa
((4 x 10-5 bar). Deberá proporcionarse una ventilación
sufi ciente del lugar en el cual se esté operando la cam-
pana extractora simultáneamente con equipos que estén
quemando gas u otros combustibles.

Mantenimiento

• Aparte de los intervalos de limpieza recomendados, las

ULA25 no requieren mantenimiento.

• Con el tiempo, el aire conteniendo polvo forma depósitos

en el rodete y en la caja. Esto puede causar la disminu­ción del rendimiento y el desequilibrio del ventilador, y en
consecuencia la reducción de la vida útil.

• De ningún modo limpiar el espacio interior con agua o

con el limpiador de alta presión.

• Con la instalación de un fi ltro de aire se puede prolongar

el intervalo de limpieza considerablemente y/o prescindir
del mismo.

Uwagi dotyczące bezpieczeństwa

• Wentylatory ULA25 nie są niezależnymi urządzeniami,

lecz są częścią systemu. Z tego powodu, instalator pono­si odpowiedzialność za spełnienie wymagań wszelkich,
mających zastosowanie przepisów bezpieczeństwa,
dotyczących połączeń elektrycznych oraz zabezpiecze­nia przed dotknięciem.

• Szczególną uwagę trzeba zwrócić na zabezpieczenie

przed przypadkowym dotknięciem (siatki ochronne lub
odpowiednio długie przewody).

• Połączenia elektryczne oraz prace serwisowe muszą

być wykonywane wyłącznie przez wykwalifi kowanych
elektryków.

• Przed przystąpieniem do jakichkolwiek prac

montażowych lub serwisowych, odłączyć urządzenie od
zasilania sieciowego.

ULA25UM-000

PL

Montaż

• Gdy miejsce montażu jest nachylone, wentylatory

ULA25 trzeba montować z kratką ochronną skierowaną
do dołu.

• Wentylator można wsunąć bezpośrednio do kanału i

zamocować. W takim przypadku trzeba upewnić się, czy
kanał nie uległ deformacji na skutek naprężeń.

• W miejscu instalacji należy przewidzieć urządzenie

rozłączające o szerokości rozwarcia styków min. 3,0 mm.

Warunki pracy

• Wentylator nie może być użytkowany w przestrzeniach

zagrożonych wybuchem.

• Wentylator nie może współpracować z przetwornicą

częstotliwości.

• Zwrócić uwagę na maksymalną temperaturę otoczenia,

którą podano na tabliczce znamionowej.

• Sprawdzić, czy napięcie sieciowe jest zgodne z

napięciem zasilania podanym na tabliczce znamionowej.

• W przypadku użytkowania produktu pod okapem do od-

prowadzania oparów: Przy równoczesnej pracy okapu do
odprowadzania oparów w trybie wywiewnym i obecności
palenisk, w miejscu ustawienia paleniska podciśnienie
nie może być większe niż 4 Pa (4 x 10-5 bar) Należy
zapewnić dostateczną wentylację pomieszczenia w
przypadku, gdy okap do odprowadzania oparów jest
równocześnie użytkowany z urządzeniami spalającymi
gaz lub inne paliwa.

Konserwacja

• Wentylatory ULA25 są bezobsługowe, wymagają

jedynie okresowego czyszczenia zgodnie z zaleceniami
producenta.

• Z biegiem czasu na wirniku i obudowie będą osiadać

zanieczyszczenia. Prowadzi to do obniżenia wydajności,
niewyważenia oraz skrócenia żywotności urządzenia. Z
tego powodu zalecamy zainstalowanie fi ltra powietrza.

• Wnętrza wentylatora nie wolno czyścić ani wodą, ani

myjką ciśnieniową.

• Filtr powietrza zainstalowany przed wentylatorem

pozwala na znaczne wydłużenie czasu, po którym należy
wykonać czyszczenie, a niektórych przypadkach pozwa­la wyeliminować konieczność okresowego czyszczenia.

Sikkerhedsanvisninger

• ULA25 er ingen færdige maskiner, men del af et

anlæg. Således bærer anlægskonstruktøren på opstil­lingsstedet ansvaret for, at alle gældende sikkerheds­bestemmelser overholdes mht. elektrisk tilslutning og
berøringsbeskyttelse.

• Vær særlig opmærksom på berøringsbeskyttelse. (med

beskyttelsesgitre eller tilstrækkeligt lange rørledninger.)

• Den elektriske tilslutning samt reparationer må kun

foretages af en autoriseret elektriker.

• Strømkredsen skal altid være afbrudt, før installations-

og vedligeholdelsesarbejde gennemføres.

Montering

• Ved hældet monteringssted monteres ULA25 med

beskyttelsesgitter nedad.

• Ventilatorerne kan skubbes direkte ind i rørsystemet og

fastgøres. Sørg for, at rørsystemet ikke er spændt.

• På installationsstedet skal der monteres en frakoblings-

anordning med en kontaktåbningsvidde på mindst 3,0
mm.

Driftsbetingelser

• Brug ikke ventilatioren i eksplosiv atmosfære!

DK

• Brug ikke ventilatoren med en frekvensomformer!

• Overhold den maksimale omgivelsestemperatur på

typeskiltet!

• Kontroller, om tilslutningsspændingen er i overensstem-

melse med oplysningerne på typeskiltet!

• Hvis produktet bruges på en emhætte: Bruges emhæt-

tens aftræksdrift samtidigt med drift af skorstensafhæn­gig fyring, må undertrykket i rummet, hvor den skors­tensafhængige fyring fi nder sted, ikke være større end
4 Pa (4 x 10-5 bar). Sørg for tilstrækkelig ventilering af
rummet, når emhætten bruges samtidigt med apparater,
der forbrænder gas eller andre brændstoffer.

Vedligeholdelse

• ULA25 er vedligeholdelsesfrie med undtagelse af anbe-

falede rengøringsintervaller.

• Støvholdig luft fører med tiden til afl ejringer i løbehjul

og hus. Dette fører til reduceret ydelse og ubalance i
ventilatoren og således til en reduceret levetid.

• Den indvendige side må under ingen omstændigheder

rengøres med vand eller højtryksrenser.

• Ved montering af et luftfi lter kan rengøringsintervallet

forlænges betydeligt eller udelades.

Avvertenze di sicurezza

• I ULA25 non sono da considerare macchine fi nite, ma

I

parti di un impianto. L´installatore dell´impianto è quindi
responsabile che tutte le normative riguardanti la sicu­rezza elettrica e I‘antiinfortunistica siano rispettate.

• Fare particolarmente attenzione alla protezione da

contatto (ripari di protezione adeguati o suffi ciente lung-
hezza del condotto).

• L´installazione, il collegamento elettrico e i relativi

interventi di manutenzione devono essere eseguiti unica­mente da personale qualifi cato.

• Prima di iniziare I´installazione o effettuare un intervento

di manutenzione, accertarsi che I´apparecchio sia disin­serito dalla rete di alimentazione elettrica.

Installazione

• Con un luogo di montaggio inclinato i ULA25 con rete di

sicurezza, vengono montati verso il basso.

• I ventilatori possono venire inseriti e fi ssati direttamente

alle tubazioni dell‘impianto, Accertasi che le tubazioni
non siano serrate eccessivamente.

Condizioni di utilizzo

• Non utilizzare il ventilatore in atmosfera esplosiva!

• Non utilizzare il ventilatore con invertitore di frequenza!

• Osservare la temperatura ambientale massima riportata

sulla targhetta!

• Controllare che la tensione di attacco corrisponda alle

indicazioni sulla targhetta!

Manutenzione

• I ULA25 sono privi di manutenzione, eccetto gli intervalli

di pulizia consigliati.

• Depositi d‘aria polverosa causano con il passare del

tempo accumuli sul girante e sulla struttura. Ciò provoca
riduzione del suo funzionamento, squilibrio del ventila­tore e così una diminuzione della sua durata.

• Per nessun motivo lo spazio interno deve venire pulito

con acqua o detergenti ad alta pressione (pulitore ad alta
pressione),

• Con l‘installazione di un fi ltro per l‘aria, l‘intervallo di

pulitura può venire considerevolmente esteso o ridotto.
