Bopla Gehäuse Systeme GmbH
Borsigstr. 17-25, 32257 Bünde
Tel.: +49 (0)5223 / 969 - 0
Fax: +49 (0)5223 / 969 - 100
E-Mail: [email protected]
Internet: www.bopla.de

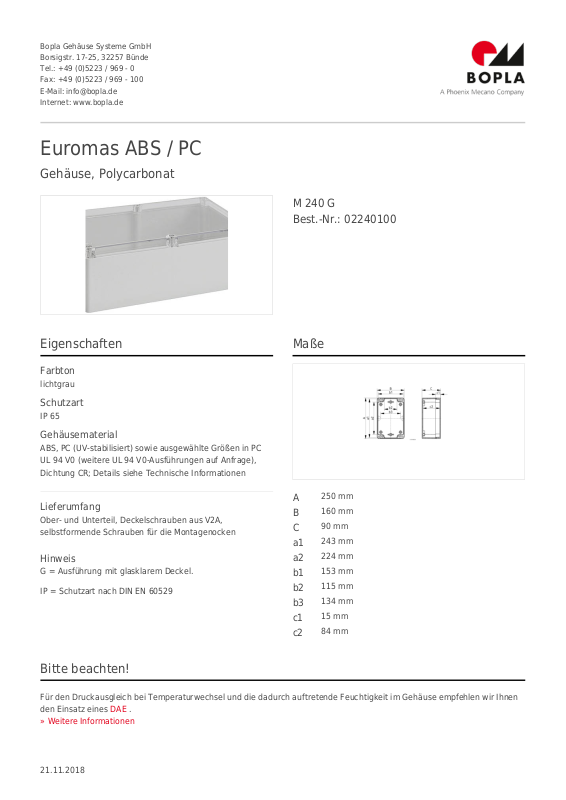

Euromas ABS / PC
Gehäuse, Polycarbonat
M 240 G
Best.-Nr.: 02240100
Eigenschaften
Farbton
lichtgrau
Schutzart
IP 65
Gehäusematerial
ABS, PC (UV-stabilisiert) sowie ausgewählte Größen in PC
UL 94 V0 (weitere UL 94 V0-Ausführungen auf Anfrage),
Dichtung CR; Details siehe Technische Informationen
Lieferumfang
Ober- und Unterteil, Deckelschrauben aus V2A,
selbstformende Schrauben für die Montagenocken
Hinweis
G = Ausführung mit glasklarem Deckel.
IP = Schutzart nach DIN EN 60529
Maße
A
B
C
a1
a2
b1
b2
b3
c1
c2
250 mm
160 mm
90 mm
243 mm
224 mm
153 mm
115 mm
134 mm
15 mm
84 mm
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen
den Einsatz eines DAE .
» Weitere Informationen
21.11.2018
Page 2
Technische Dokumentation / Downloads
Technische Zeichnungen
3D-Produktdaten im STEP-Format: Anmeldung erforderlich
Produktzeichnung im PDF-Format: 02240100 M-240-G.pdf
(106.1 KB)
Zeichnung für mechanische Bearbeitung: 02240100
M-240-G-G.dxf (360.8 KB)
Hier finden Sie Fräskonturen als DXF-File. (Sub D,
USB, HDMI, Kabelverschraubungen, ...)
Werksprüfzeugnisse
670 WPZ-Euromas-PC DE.pdf (197.3 KB)
670 WPZ-Euromas-PC EN.pdf (191.1 KB)
* = Lieferbar auf Anfrage.
Produktbroschüre
Euromas ABS PC DE.pdf (267.5 KB)
