DW-15

Bedienungsanleitung / User Manual

Bedienungsanleitung

DW-15

- Drücken Sie die Taste A einmalig, das Hintergrundlicht leuchtet für 3 Sek. auf; Drücken und halten Sie die Taste A für 2 Sek., um zum Zeit Einstellmodus zu gelangen.

- Drücken Sie die Taste B, um in den Alarm Modus zu gelangen.

- Drücken Sie die Taste C, um in das Einstellmenü für Temperatur und Höhe zu gelangen

- Drücken Sie die Taste D, um zu dem Kompass Einstellmodus zu gelangen.

- Drücken Sie die Taste E, um in das Einstellmenü fur Luftdruck, Temperatur und Wettervorhersage zu ge- langen.

Anordnung der Tasten

Funktionen

- Stunde, Minute, Jahr, Monat, Datum, Wochentags Anzeige und Jahresanzeige 2000-2099

- 5 verschiedene Alarmfunktionen (1 x Schlummerfunktion und 4 x einstellbares speziﬁsches Datum)

- Stündlicher Signalton

- Stoppuhr bis 23Std. 59Min - Countdown max. 99:59:59

- eingebauter Kompass, Höhenmesser, Luftdruck, Temperatur, Wettervorhersage (Korrektur von Kompass, Höhenmesser, Luftdruck und Temperatur möglich)

- 12/24 Std. Format

- Universelle Zeitanzeige von 28 verschiedenen Städten

- DST (Daylight Saving Time) Sommerzeitfunktion

- LCD Kontrast Einstellungsmöglichkeit

Menüs

Zeit Einstellungsmodus

Drücken und halten Sie die Taste A für 2 Sek. gedrückt, um in den Zeitzonen Einstellmodus zu gelangen. Begleitet von einem tickenden und blinkenden Signal wird das Menü nach 1 Minute ohne Eingabe automatisch wieder verlassen. Die letzte Einstellung wird gespeichert. a) Drücken Sie die Taste B, um von Menüpunkt zu Menüpunkt zu gelangen:

b) Drücken Sie die Taste E, um einen Punkt vor zu rücken, drücken und halten Sie die Taste E fur 2 Sek., um

schnell zu springen.

c) Drücken Sie die Taste C, um im Menü tiefer voran zu gehen, drücken und halten Sie die Taste C fur 2 Sek.,

um das Menü schnell zu verkleinern.

d) In der Sekunden Einstellung, im Bereich von 30 - 59 Sekunden, drücken Sie die Taste E oder C, um auf 0

zurück zu stellen. Um den Wert um 1 zu erhöhen, drücken sie die Taste D. Im Bereich 0-29 Sekunden die Taste C, um zu löschen.

e) Sommerzeit (DST = Daylight Saving Time) Einstellungsmenü: Drücken Sie hier die E oder C Taste auf EIN

(on) oder AUS (off), damit sich die Uhr automatisch von Sommer, auf Winterzeit (und anders herum) umstellt. Eingeschalteter DST wird im Display angezeigt.

f) Einstellung 12 / 24 Std. Anzeige. Drücken Sie die Taste E oder C, um zwischen den beiden Optionen hin

und her zu schalten.

g) Kontrast Einstellungsmenü: Drücken Sie die Taste E kurz, um 1 Kontrastpunkt zu erhöhen. Halten Sie die

Taste E fur 2 Sek. gedrückt, um schneller die Kontrastpunkte zu erhöhen. Drücken Sie die Taste C kurz, um 1 Kontrastpunkt zu verringern. Halten Sie die Taste C fur 2 Sek. gedrückt, um schneller die Kontrast- punkte zu verringern. Einstellreichweite ist 1-16.

h) Zeitzoneneinstellung: Drücken Sie die Taste E, um im Zeitzonenangebot nach oben zu springen. Drücken

Sie die Taste C, um im Zeitzonenangebot nach unten zu springen.

i) Drücken Sie die Taste A, um den Einstellmodus zu verlassen.

Alarmtoneinstellung

- Drücken Sie die Taste E, um im SIG (Hinweiston jede Stunde) Modus den Hinweiston EIN, oder AUS zu stellen. Auf dem Display wird CHIME bei eingeschaltetem SIG angezeigt. Drücken Sie die Taste C, um 5 verschiedene Alarmzeiten einzustellen.

- Alarmeinstellung: Drücken Sie die Taste C, um zwischen den 5 Alarmen (A1→A2→A3→A4→A5) zu schalten.

- Drücken Sie die Taste A fur 2 Sek., um in den ersten Alarm AL Modus zu gelangen. Die Stundenanzeige fängt an zu blinken. Um zwischen Stunde und Sekunde zu wechseln, drücken Sie die Taste B Stunde ↔ Minute.

Licht

Drücken Sie die Taste A kurz, das Hintergrundlicht leuchtet für 3 Sek.

- Drücken Sie Taste E kurz, um 1 Wert zu erhöhen. Halten Sie Taste E fur 2 Sek., um schneller den ge- wünschten Wert zu erhöhen.

- Drücken Sie Taste C kurz, um 1 Wert zu verringern. Halten Sie Taste E fur 2 Sek., um schneller den gewünschten Wert zu erhöhen.

- Wenn die gewünschte Alarmzeit erreicht ist, ertönt der Alarm fur 20 Sekunden. Im Display wird folgendes Symbol blinkend angezeigt.

- Um den Alarm zu stoppen, einfach eine Taste drücken!

- Drücken Sie die Taste E, um den Alarm EIN oder AUS zu schalten.

- Drücken Sie die Taste A, um den Einstellungsmodus zu verlassen.

- Mit eingeschalteter „Schlummern Funktion“ (nur im Alarm1) klingelt der Alarm nach 5 min. fur 20 Sek. Insgesamt 5 Mal. Im Display wird folgendes Symbol „ “blinkend neben „SNZ“ angezeigt.

- Der Schlummer Alarm kann mit dem drücken der C Taste gestoppt werden. Drücken Sie die Taste C ein weiteres Mal, um die Schlummerfunktion ganz aus zu schalten. Nachdem der akustische Alarm ausgeschaltet wurde, blinkt „SNZ“ weiterhin im Display. Ein erneutes drücken der C Taste beendet das blinken und führt in das Alarm Einstellungsmenü. Der Schlummermodus kann auch ohne „SNZ“ Anzeige auf dem Display ausgeschaltet werden.

- Mit dem drücken der Taste C können Sie durch die verschiedenen Alarme A2 - A5 schalten. Es gibt 4 verschiedene Kombinationen fur jeden Alarm.

Täglicher Alarm:

- Einstellen der Stunde und Minute, der Monat und das Datum auf „----„ stellen.

Spezifizierter Alarm:

- Nach dem einstellen des Monats, Datum, Stunde und Minute, ertönt der Alarm zum eingestellten exakt eingestellten Termin.

Alarm im eingestellten Monat:

- Nach dem einstellen des Monats, Stunde und Minute und die Eingabe “_ _ _ _“ im Datumsfeld, ertönt der Alarm im gesamtem Monat. Beim Monatswechsel erlischt der Alarm.

Alarm am gleichen Tag in designierten Monaten:

- Nach dem einstellen des Datums, Stunde und Minuten und Eingabe von „- - - - „ im Monatsfeld, ertönt der Alarm jeden Monat zum eingestellten Datum und Zeit.

- Alarmeinstellung (A2-A5): Drücken Sie die Taste D, um das Alarm Symbol ein, oder aus zu schalten. Halten Sie die Taste A für 2 Sek., um in die Einstellung zu gelangen. Drücken Sie Taste B, um zwischen Monat → Datum → Stunde → Minute zu wechseln.

- Drücken Sie die Taste D kurz, um 1 gewählten Wert zu erhöhen. Halten Sie die Taste C fur 2 Sek., um schneller den gewählten Wert zu erhöhen.

- Drücken Sie die Taste C kurz, um 1 gewählten Wert zu verringern. Halten Sie die Taste C fur 2 Sek., um schneller den gewählten Wert zu verringern.

- Drücken Sie die Taste A, um das Menü zu verlassen.

- Hinweis: Die Einstellung des zweiten bis fünften Alarm (A2-A5) funktioniert gleich.

Stoppuhr Modus

- Die max. Anzeige der Stoppuhr ist 23 Std. 59 Min. und 59 Sek. Die Stoppuhr stoppt bei Erreichen der max. Zeit. Drücken Sie die Taste C, um den Wert zurück zu stellen.

- Im Stoppuhrmodus drücken Sie die Taste D, um die Zeitaufzeichnung zu Starten und zu Stoppen. Drücken Sie die Taste C, um den angezeigten Wert zurück zu setzen.

- Während der Zeitaufzeichnung drücken Sie die Taste C, um Rundenzeiten (LAP) 01-99 zu setzen.

- Der Aufzeichnungsradius ist 01-99 (LAP)

- Im Rundenaufzeichnungsmodus (LAP) drücken und halten Sie die Taste A fur 2 Sek., um gespeicherte Rundenzeiten aufzurufen. Diese Funktion steht nur bei aktiviertem LAP zur Verfugung.

- Drücken Sie die Taste D kurz, um einzeln nach oben durch die gespeicherten Werte zu blättern. Halten Sie die Taste D fur 2 Sek. gedrückt, um schnell zu blättern.

- Drücken Sie die Taste C kurz, um einzeln nach unten durch die gespeicherten Werte zu blättern. Halten Sie die Taste C fur 2 Sek., um schnell zu blättern.

- Drücken und halten Sie Taste A oder B fur 2 Sek., um den LAP Modus zu verlassen.

Countdown Funktion

- Die Reichweite der Countdown Funktion ist 99 Std. 59 Min. und 59 Sek. Die – Wenn 00:00 erreicht ist, ertönt der Alarm Ton fur 30 Sek. Die BOMBFROG DW-15 verfügt u ber eine Countdown Wiederholfunktion. Sie wiederholt den Countdown mit der vorher eingestellten Zeit automatisch. Ist die Wiederholfunktion ausgeschaltet, startet die DW-15 die Stoppuhrfunktion und zählt die Zeit, wenn der Countdown abgelaufen ist.

- Einstellen des Countdowns:

a) Drücken und halten Sie die Taste A fur 2 Sek. gedrückt, um in den Countdown Einstellmodus zu gelangen. b) Drücken Sie die Taste B, um zwischen Stunden → Minuten → Sekunden zu wechseln c) Drücken Sie die Taste D kurz, um 1 gewählten Wert zu erhöhen. Halten Sie die Taste D fur 2 Sek. gedrückt,

um schneller den gewählten Wert zu erhöhen.

d) Drücken Sie die Taste C kurz, um 1 gewählten Wert zu verringern. Halten Sie die Taste C fur 2 Sek. ge-

drückt, um schneller den gewählten Wert zu verringern.

e) Drücken Sie die Taste D oder C, um die Countdown Wiederholfunktion Ein oder Aus zu schalten. Bei ein-

geschalteter Funktion ist dieses Logo im Display zu sehen.

f) Zum verlassen Drücken Sie die Taste A

Benutzung der Countdown Funktion:

a) Drücken Sie die Taste D, um den Countdown zu starten.

b) Um den Countdown zu stoppen oder erneut zu starten, drücken Sie die Taste D.

c) Um den Countdown abzubrechen, drücken Sie die Taste D und anschließend Taste C um wieder in den

Countdown Einstellmodus zu gelangen.

Universelle Zeitfunktion

- In der Universellen Zeitfunktion drücken Sie die Taste A fur 2 Sek., um die Sommerzeitfunktion (DST = Daylight Saving Time) Ein oder Aus zu schalten.

- Bei eingeschalteter DST wird DST im Display angezeigt.

- Drücken Sie die Taste E, um die Zeitzone und Uhrzeit zu prufen. Drücken und halten Sie die Taste E fur 2 Sek., um zu beschleunigen

- Drücken Sie die Taste C, um die Zeitzone und Zeit zu überpru fen. Drücken und halten Sie Taste C fur 2 Sek., um schnell zu u berpru fen.

- Die Anordnung der Angezeigten Städte ist wie folgt: LON → PAR → CAI → JRS → JED → THR → DXB → KBL →KHI → DEL → DAC → RGN → BKK → HKG → TYO → ADL → SYD → NOU → WLG → PPG → HNL → ANC → LAX → DEN → CHI → NYS → CCS→ RIO →

Universelle Zeitvergleichs-Tabelle: Stadt Stadt GMT Andere Städte in der Zeitzone Code Differenz

LON London + 00.0 Dublin, Lisbon, Casablanca, Dakar, Abidjan PAR Paris + 01.0 Hamburg, Madrid, Berlin, Algiers, Vienna, Frankfurt, Stockholm,

Amsterdam, Milan Rome, CAI Cairo + 02.0 Athens Helsinki, Istanbul, Beirut Damascus Cape town JRS Jerusalem JED Jeddah + 03.0 Kuwait Riyadh, Aden Addis Ababa Nairobi Moscow Shiraz THR Tehran + 03.5 Shiraz DXB Dubai + 04.0 Abu Dhabi Muscat KBL Kabul + 04.5 KHI Karachi + 05.0 Male DEL Delhi + 05.5 Mumbai Kolkata DAC Dhaka + 06.0 Colombo RGN Yangon + 06.5 Yangon BKK Bangkok + 07.0 Jakarta, Phnom Penh, Hanoi Vientiane HKG HongKong + 08.0 Singapore Kuala Lumpur Beijing Taipei TYO Tokyo + 09.0 Seoul Pyongyang ADL Adelaide + 09.5 Darwin SYD Sydney + 10.0 Melbourne Guam Rabaul NOU Noumea + 11.0 Pt Vila WLG Wellington + 12.0 Christchurch Nadi Nauru Is PPG Pago Pago - 11.0 Pago Pago HNL Honolulu - 10.0 Papeete ANC Anchorage - 09.0 Nome LAX Los Angeles - 08.0 San Francisco, Las Vegas, Vancouver, Seattle/Tacoma,

Dawson City DEN Denver - 07.0 El Paso, Edmonton CHI Chicago - 06.0 Houston, Dallas/Ft, worth, New Orleans, Mexico City, Winnipeg NYC New York - 05.0 Montreal, Detroit, Miami, Boston, Panama City, Havana, Lima,

Bogota CCS Caracas - 04.0 La Paz, Santiago, Pt Of Spain RIO Rio De Janeiro - 03.0 Sao Paulo, Buenos Aires, Brasilia, Montevideo

Messung des Luftdrucks,- der Temperatur und Wettervorhersage

- Im normalen Zeitmodus drücken Sie die Taste E , um in den Luftdruckmessmodus “ BARO “ zu gelangen.

Nach der Anzeige “ BARO “ fur 2 Sek. wechselt die DW-15 in den Messmodus fur Luftdruck, Temperatur und Wettervorhersage.

- Im Messmodus fur Luftdruck, Temperatur und Wettervorhersage drücken Sie die Taste E fur 2 Sek., um

zwischen Temperatur und Luftdruckmesseinheiten zu wechseln.

°C, hpa/mb→°C, Inhg→°F, hpa/mb°F, Inhg

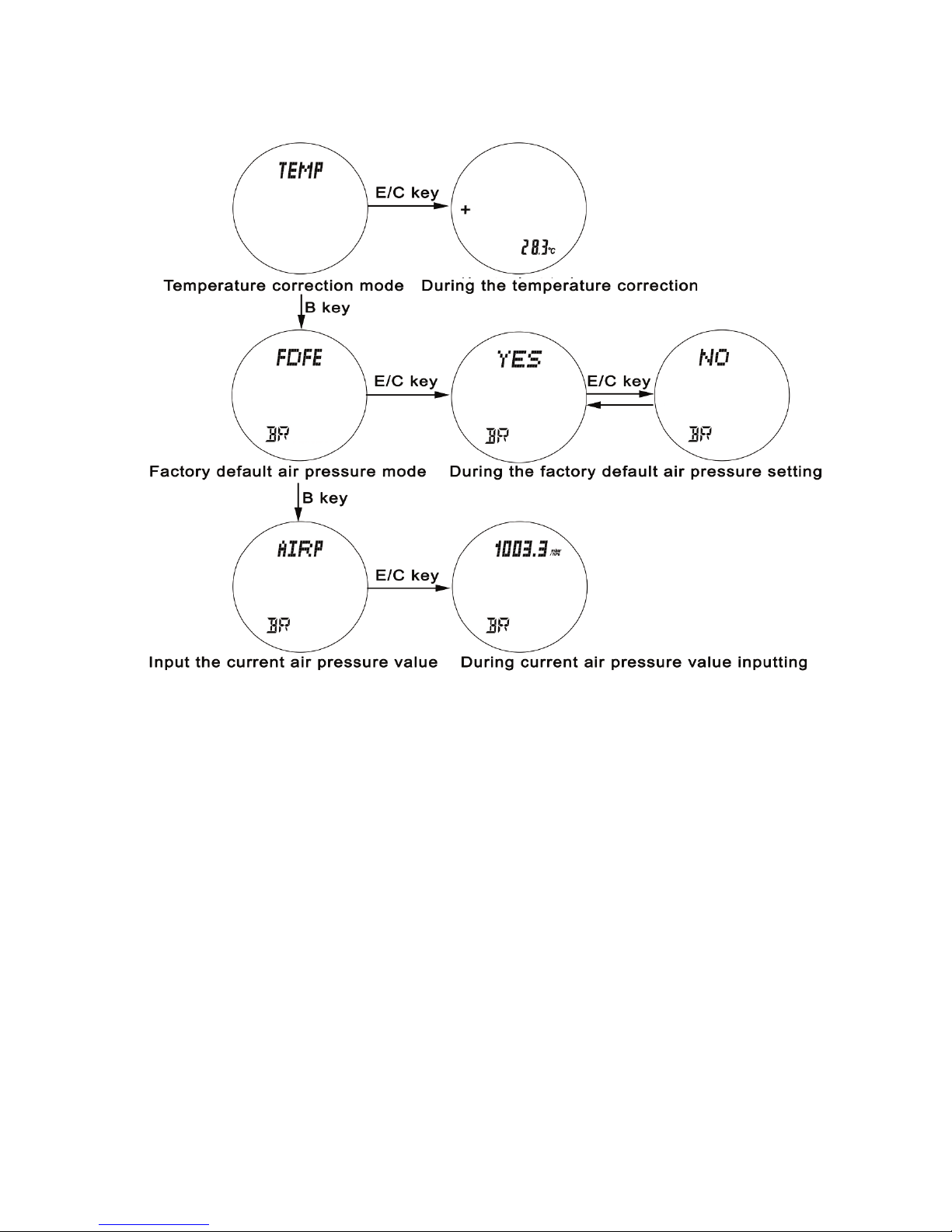

- Im Messmodus fur Luftdruck, Temperatur und Wettervorhersage drücken Sie die Taste A fur 2 Sek., um in

den Korrekturmodus fur Luftdruck und Temperatur zu wechseln. Drücken Sie die Taste B, um zu korrigie- ren.

Messung des Luftdrucks,- der Temperatur und Wettervorhersage

- Drücken Sie die Taste E oder C im Temperatur Korrekturmodus, um zwischen “ + “ und “ – “ Temperatur

zu wechseln.

- Drücken Sie die Taste B im Temperatur Korrekturmodus, um den gewählten Wert auszuwählen. Drücken

Sie die Taste D kurz, um den Wert um 1 zu erhöhen. Drücken und halten Sie die Taste D fur 2 Sek. ge- drückt, um den Wert schnell zu erhöhen.

- Drücke Sie die Taste B im Temperatur Korrekturmodus, um den gewählten Wert auszuwählen. Drücken Sie

die Taste C kurz, um den Wert um 1 zu senken. Drücken und halten Sie die Taste C fur 2 Sek., um den Wert schnell zu senken.

Werkseinstellung Luftdruck:

- Im Werkseinstellung Luftdruckmodus drücken Sie die Taste D oder C, um zwischen “ Yes “ und “ No “ zum

zurücksetzen in den werkseitig eingestellten Luftdruck Wert (1010.00 mb).

Manuelle Eingabe des aktuellen Luftdrucks:

- Im manuellen Luftdruckeingabe Modus drücken Sie die Taste E oder C, um Eingaben vornehmen zu kön-

nen. Drücken Sie die Taste B zum Bestätigen. Drücken Sie die Taste E, um den gewünschten Wert um 1 zu erhöhen. Drücken und halten Sie die Taste E fur 2 Sek., um den Wert schnell zu erhöhen. Drücken Sie die Taste C, um den gewünschten Wert um 1 zu senken. Drücken und halten Sie die Taste C fur 2 Sek., um den Wert schnell zu senken.

- Drücken Sie die Taste A, um den korrekt eingestellten Wert zu u bernehmen und zum Messmodus zurück

zu gehen.

Kompass Messmodus

- Drücken Sie die Taste D im normalen Zeitmodus, um in den Kompass Modus (COMP) zu wechseln. Mit

der Anzeige COMP im Display dreht sich die Kompassnadel 2 Mal im Uhrzeigersinn und wechselt dann zum Anzeigemodus. Der Kompasswert wird in den ersten 30 Sek. gemessen und in den letzten 30 Sek. gespeichert Die Uhr wechselt in den Uhrzeit Anzeigemodus zurück, wenn keine Eingabe erfolgt.

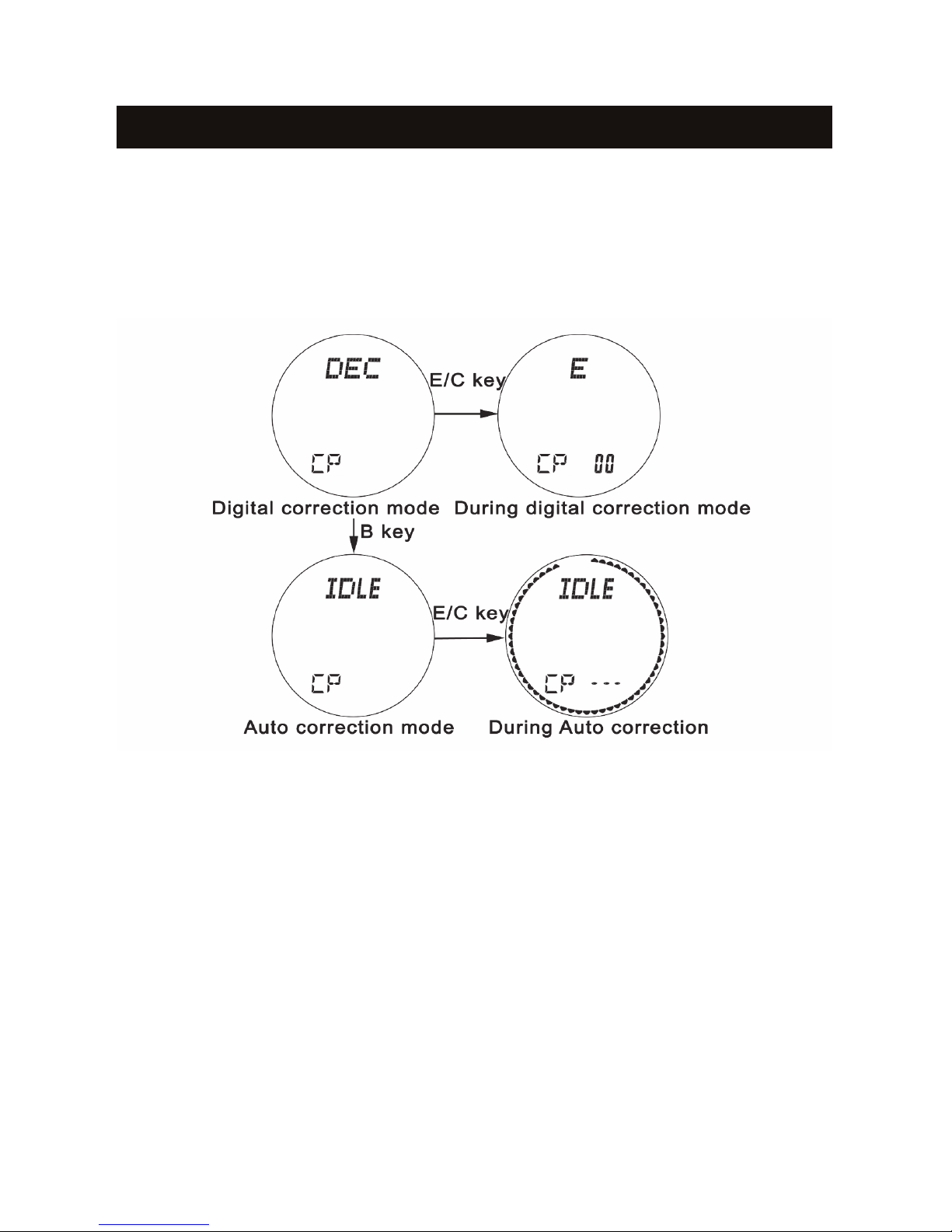

- Drücken Sie die Taste A und halten diese für 2 Sek., um in den Kompass Korrekturmodus zu gelangen.

Drücken Sie die Taste B, um folgendes einzustellen:

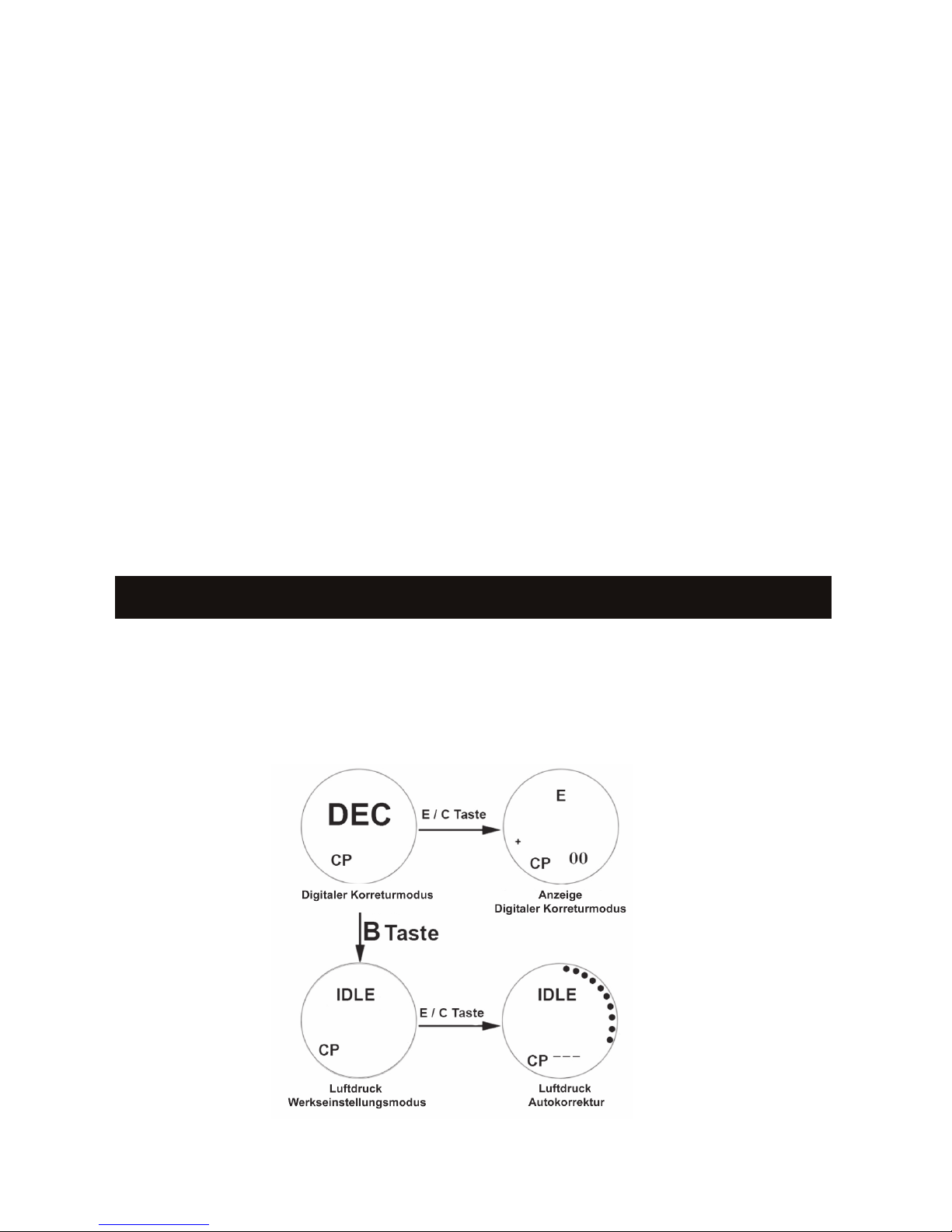

Digitaler Korrekturmodus:

- Drücken Sie die Taste E oder C, um die Richtung “ W “ oder “ E “ einzustellen. Nach der Bestätigung der

Richtung drücken Sie die Taste B, um den Azimut Winkel auszuwählen.

- Drücken Sie dann die Taste, um den Wert um 1 zu erhöhen. Drücken Sie die Taste C, um den Wert um 1

zu senken.

- Der Maximale Korrekturwinkel ist ± 45° (“W“ “E“ ± 45°)

- Drücken Sie die Taste A , um den Wert zu bestätigen und um in den normalen Messmodus zurück zu

gelangen.

Automatischer Korrekturmodus:

- Drücken Sie im automatischen Korrekturmodus die Taste E oder C. Drehen Sie die Uhr anschließend lang-

sam im oder gegen den Uhrzeigersinn. Beide Richtungen sind OK. Die Uhr verlässt den automatischen Korrekturmodus von allein wenn Sie sich 2 Mal um 360° gedreht haben. Sie kehrt zum Messmodus zurück. Hinweis: Nach dem Batteriewechsel wechselt die Uhr nach dem aktivieren des Kompasses automatisch in den Automatischen Kompass Korrektur Modus. Hier verfahren Sie wie im Automatischen Korrektur Modus beschrieben.

- Die folgende Tabelle erklärt die Himmelsrichtung die Sie im Kompass Modus auf dem Display ablesen kön-

nen.

Richtung Bedeutung Richtung Bedeutung Richtung Bedeutung Richtung Bedeutung

N Nord NNE Nord-Nord- Ost NE Nord-Ost ENE Ost-Nord-Ost

E Ost ESE Ost- Sud- Ost SE Sud-Ost SSE Su d-Su d-Ost

S Su d SSW Su d-Su d-West SW Su d-West WSW West-Su d-West

W West WNW West-Nord-

West

NW Nord-West NNW Nord-Nord-

West

Hinweis fur den digitalen Kompass:

Die DW-15 verfügt über einen magnetischen Richtungssensor. Der magnetische Nordpol, der angezeigt wird, unterscheidet sich geringfügig vom geographischen Nordpol, den Sie auf der Landkarte ﬁnden. Der magnetische Nordpol ist nördlich von Kanada zu ﬁnden und der magnetische Südpol südlich von Australien. Bitte beachten Sie, dass je näher Sie sich an den beiden Polen beﬁnden, die Abweichung zum wirklichen Nordpol/ Südpol höher ist. Eine genauere Einstellung des Kompasses ist dann mit Kartenmaterial nötig! Wie bei jedem Kompass werden Iokale Messungen durch starke magnetische Felder beeinträchtigt. Vermeiden Sie also die Messung im Bereich von metallischen Gegenständen, Magneten und Hochspannungsleitungen sowie in der Nähe von elektrischen Geräten wie Fernseher und Waschmaschine. Sollten die Abweichungen auf Grund einer Eigenmagnetisierung zu hoch sein, fahren Sie bitte eine manuelle Sensor-Kalibrierung durch.

- Luftdruck Messbereich: 300 ~ 1100 mbar oder 8.84 ~ 32.44 Inhg

- Temperatur Messbereich: -10 ~ 60°C oder 14 ~ 140°F

- Höhen Messbereich: -700 ~ 9000m oder -2300 ~ 30000f. Befinden Sie sich oberhalb dieses Messwertes

wird im Display“ Hl “ und unterhalb der Messwerte “ Lo “ angezeigt.

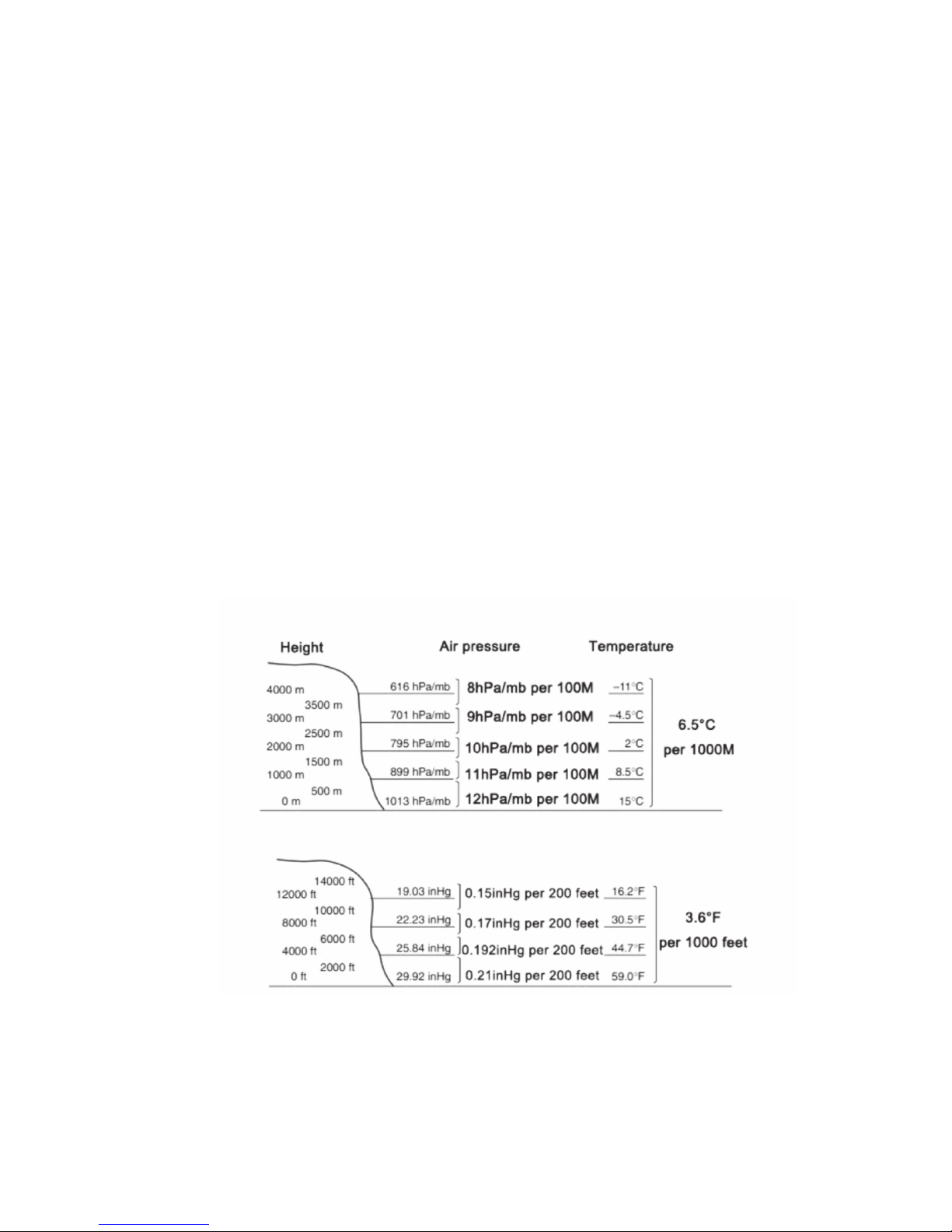

- Das Arbeitsprinzip des Hypsometer: Mit zunehmender Höhe sinkt der Luftdruck und die Umgebungstem-

peratur. Die DW-15 misst die Höhe nach dem International Standard Air Pressure (ISA) Verfahren der International Civil Aviation Organisation (ICAO). Dieser Wert definiert das Verhältnis zwischen Höhe, Luftdruck und Temperatur.

Temperatur- und Höhenmessmodus

- Drücken Sie die Taste C im Temperatur und Höhen Messmodus fur 2 Sek., um die Anzeigten Werte von

Fahrenheit in °Celsius zu ändern: °C, M→°C, F→°F, M→°F, F

- Um aus dem Zeitmodus in den Temperatur oder Höhenmodus ( ALTI ) zu gelangen, drücken Sie die Taste

C. Nach dem „ ALTI “ fur 2 Sek. auf dem Display erschienen ist, befinden Sie sich im Temperatur und Höhen Messmodus.

- Der Temperatur und Höhenmessmodus kann nur manuell, von Hand wieder verlassen werden.

- Drücken Sie die Taste A fur 2 Sek., um den Temperatur oder Höhen Korrekturmodus

- Im Kompass Modus wird die aktuelle Himmelsrichtung insgesamt fur 30 Sek. gemessen und angezeigt,

bevor die DW-15 wieder zurück in den Uhrzeit Modus wechselt.

- Im Luftdruck, Temperatur und Wettervorhersage Modus wird jede Sek. ein neuer Wert ermittelt. Wird keine

Taste gedrückt, wechselt die DW-15 automatisch in den Uhrzeit Modus zurück.

- Im Höhen und Temperatur Modus wird in den ersten 3 Minuten alle 5 Sek. der Wert aktualisiert. Nach 3

Minuten alle 2 Minuten. Die DW-15 bleibt in diesem Modus.

- Drücke Taste B im Korrektur Modus, um dies zu verlassen. Ist ein Korrekturfehler aufgetaucht, wird

“ERROR“ auf dem Display angezeigt. Ist die Korrektur erfolgreich, wird “DONE“ angezeigt.

- Während aller Einstellungen der DW-15 blinkt die Display Anzeige mit einer Geschwindigkeit von 1 Hz.

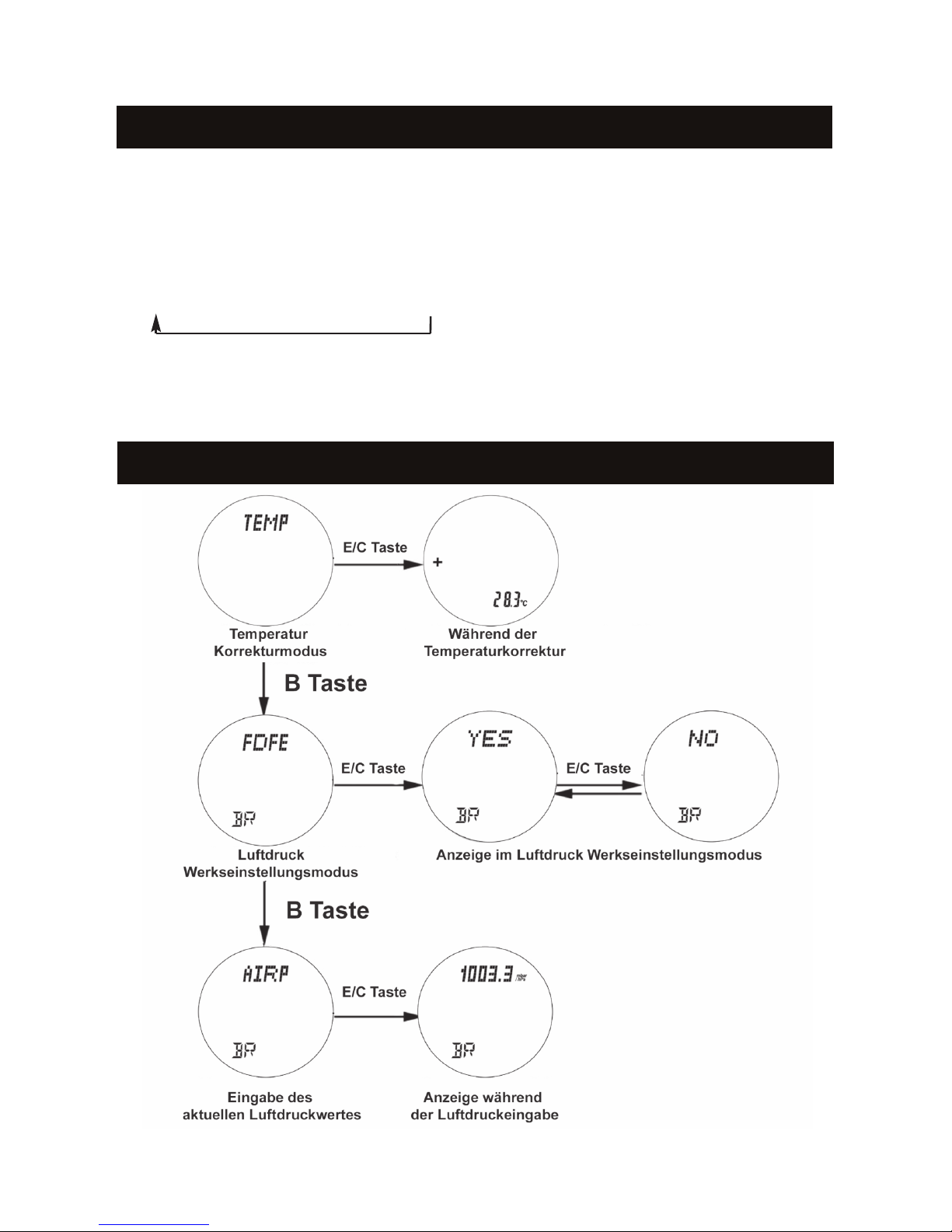

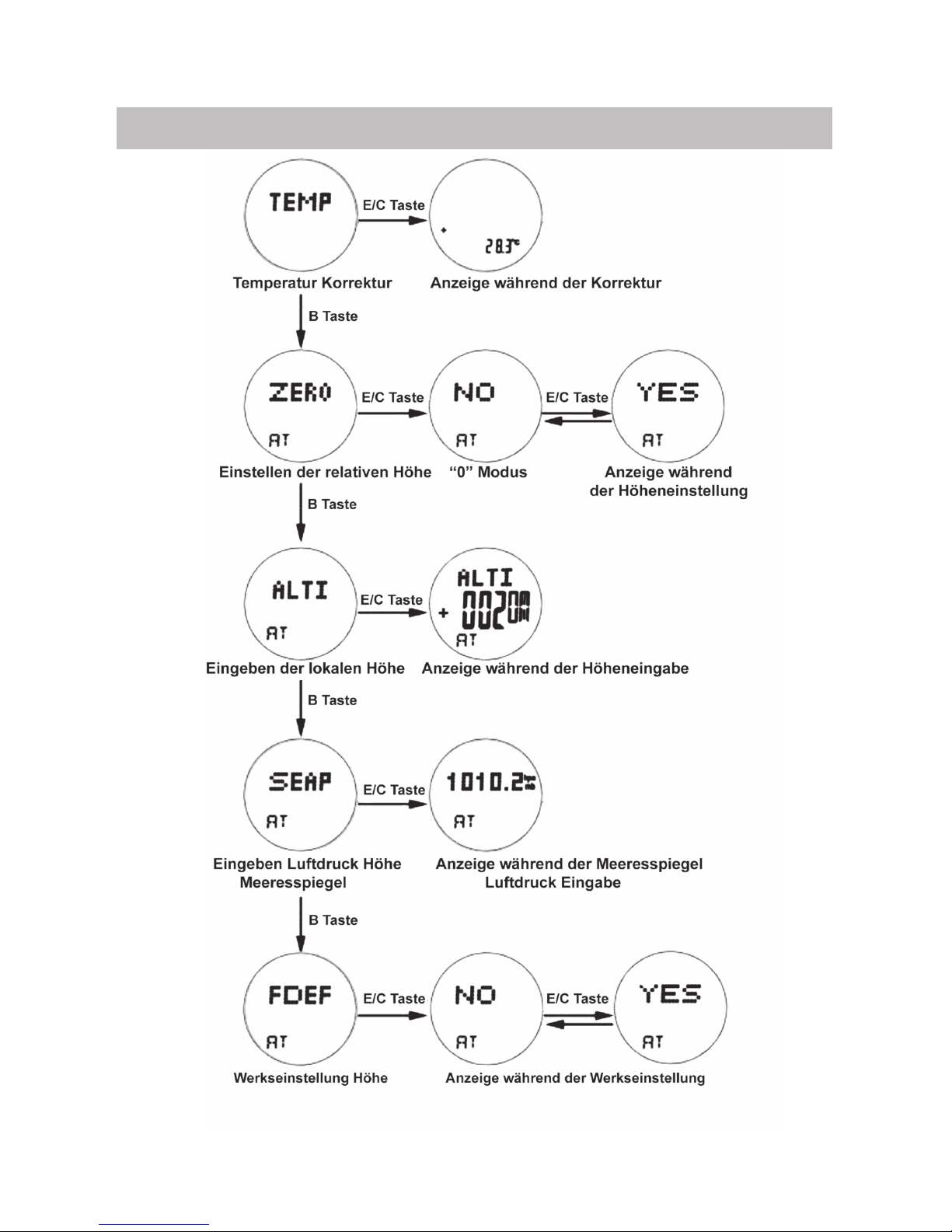

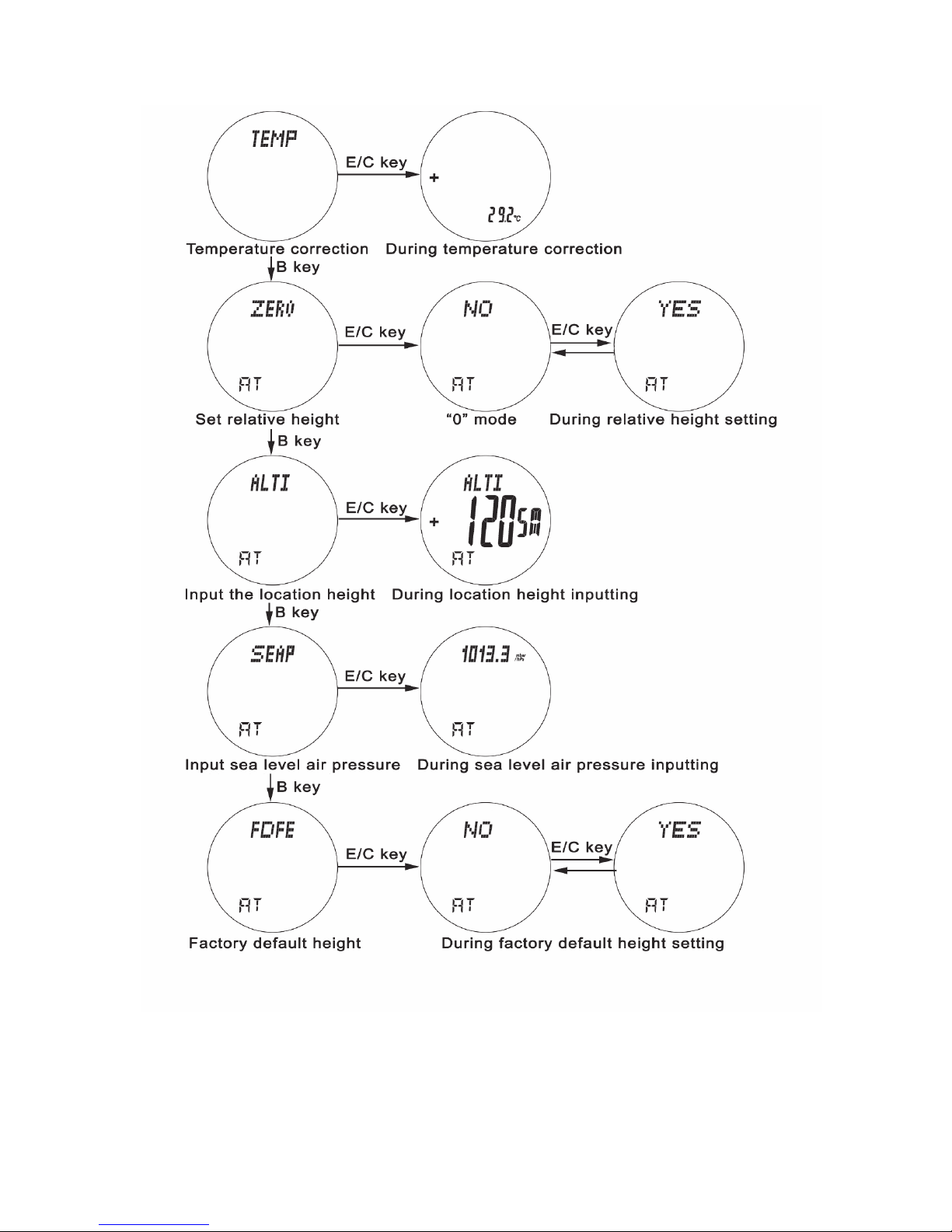

Temperatur Korrekturmodus

- Drücken Sie die Taste E oder C im Temperatur Korrekturmodus, um zwischen den “ + “ und “ – “

Temperaturbereich zu wechseln.

- Drücken Sie die Taste B im Temperatur Korrekturmodus, um den gewählten Wert auszuwählen. Drücken

Sie die Taste E kurz, um den Wert um 1 zu erhöhen. Halten Sie die Taste E fur 2 Sek. gedrückt, um den Wert schnell zu erhöhen.

- Drücken Sie die Taste B im Temperatur Korrekturmodus, um den gewählten Wert auszuwählen. Drücken

Sie die Taste C kurz, um den Wert um 1 zu senken. Halten Sie die Taste C fur 2 Sek. gedrückt, um den Wert schnell zu senken.

- Drücken Sie die Taste A, um den eingegebenen Wert zu speichern und in den normalen Messmodus zu

wechseln.

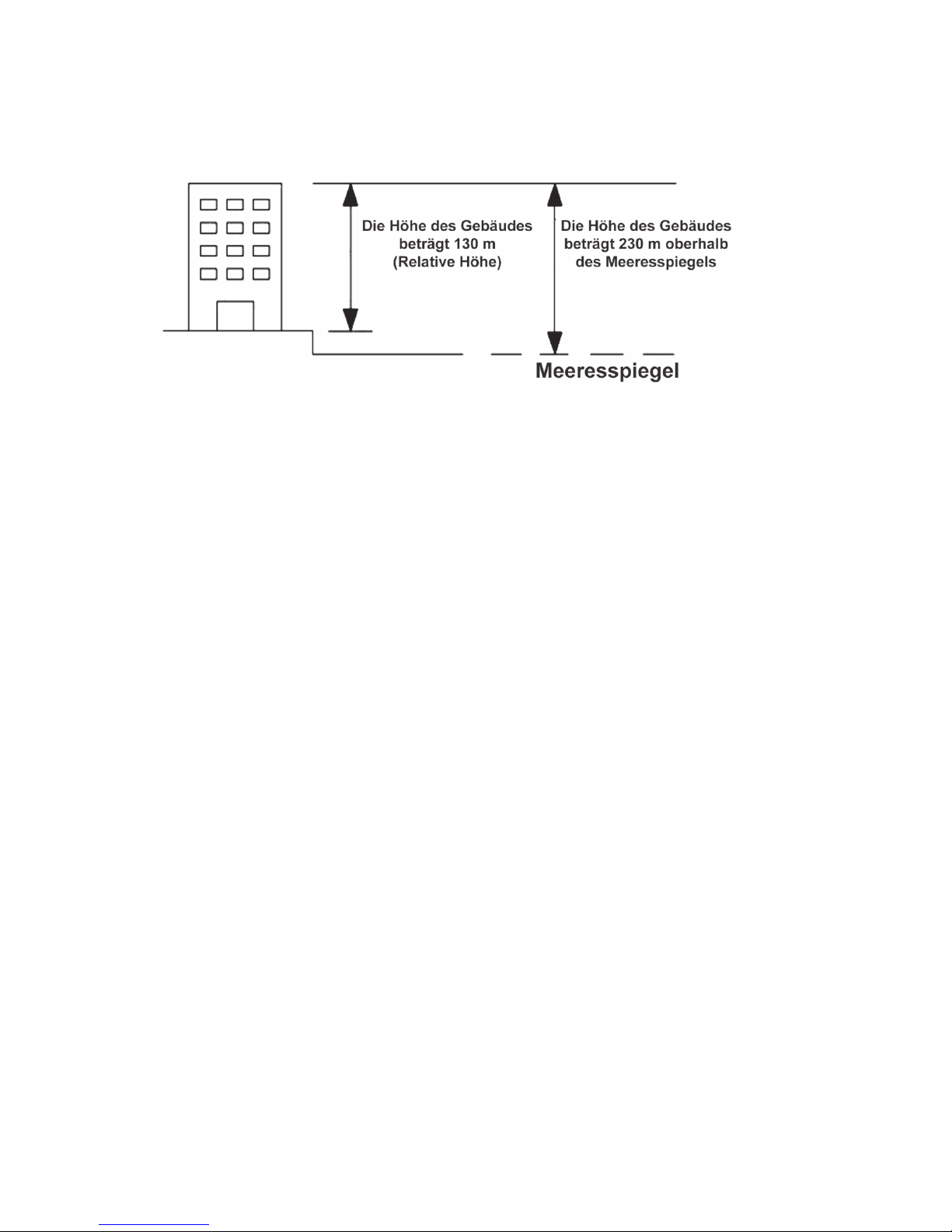

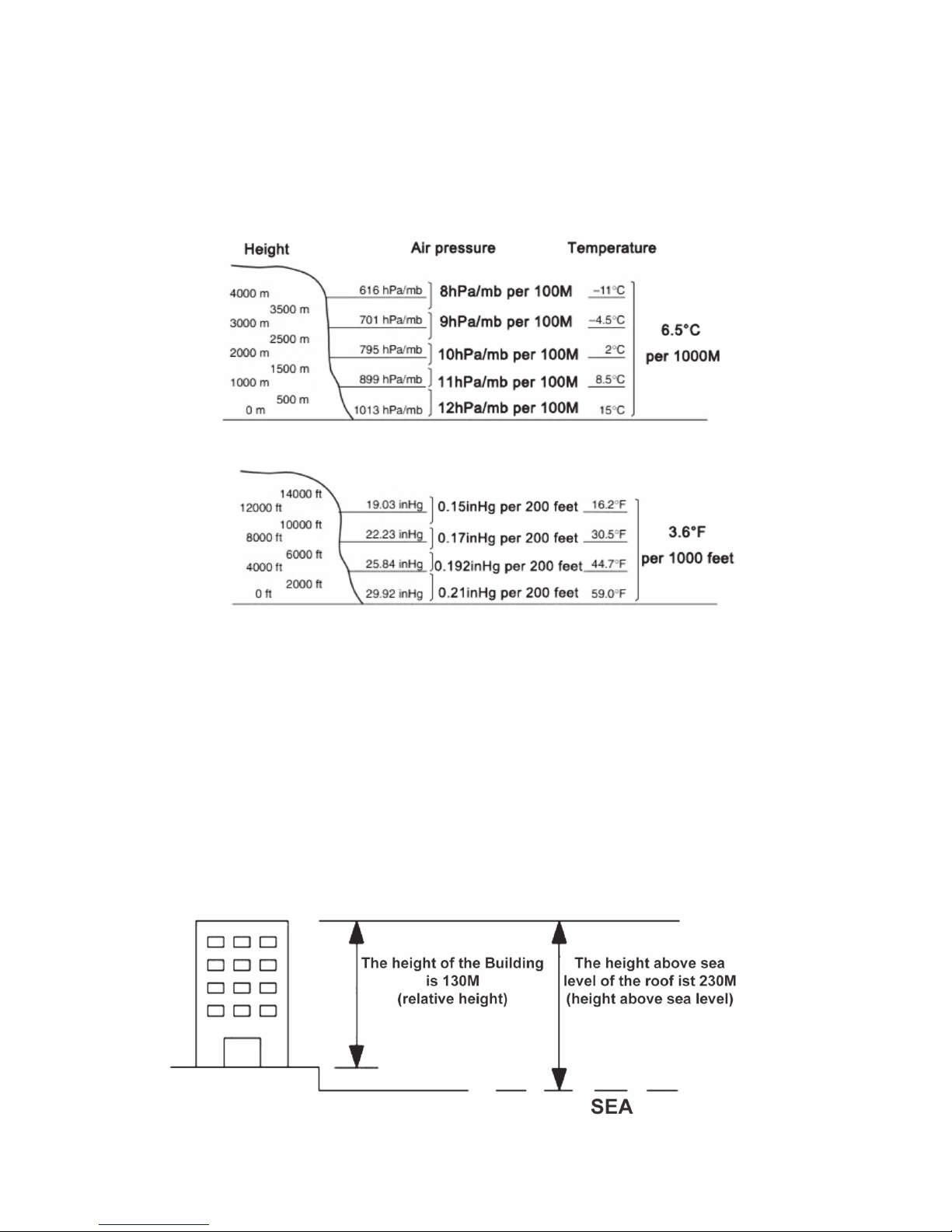

Einstellen der relativen Höhe:

- Zum Einstellen der relativen Höhe im Höheneinstellmodus (ZERO), drücken Sie die Taste E oder C, um

zwischen “ Yes “ und “ No “ zu wählen. Mit “ Yes “ wird die aktuelle Höhe als “ 0 “ gesetzt.

- Drücken Sie die Taste A, um den Wert zu bestätigen und um in den normalen Messmodus zurück zu gelan-

gen.

Während des Einstellprozesses drücken Sie die Taste B zum Umschalten.

Temperatur- und Höhenmessmodus

Quelle: International Civil Aviation Organization

- Beachten Sie, dass die Richtigkeit der angezeigten Werte von folgenden Situationen beeinflusst werden:

• Wenn der Luftdruck sich auf Grund eines Wetterwechsels ändert;

• Bei extremen Temperaturwechsel;

• Wenn die Uhr stark angestoßen wird

Einstellen der lokalen Höhe:

- Im lokalen Höhen Einstellmodus ( ALTI ) drücken Sie die Taste C oder E, um “ + “ oder “ - “ an Höhenmeter

aus zu wählen.

- Drücken Sie die Taste B, um gewählte Höheneinstellung zu wählen.

- Drücken Sie die Taste E, um den Wert um 1 zu erhöhen. Drücken und halten Sie die Taste D fur 2 Sek.,

um den Wert schnell zu erhöhen.

- Drücken Sie die Taste C, um den gewählten Wert um 1 zu senken. Drücken und halten Sie die Taste C fur

2 Sek., um den Wert schnell zu senken.

- Drücken Sie die Taste A, um den ausgewählten Wert zu speichern und zum normalen Messmodus zurück

zu kehren.

Einstellen der Höhe in Meereshöhe:

Den Meereshöhe Eingabemodus (Sea Level Air Pressure (SEAP)) erreichen Sie durch Drücken der Taste C oder E. Drücken Sie die Taste B, um den Wert zu ändern.

- Drücken Sie die Taste E, um den Wert um 1 zu erhöhen. Drücken und halten Sie die Taste E fur 2 Sek,.

um den Wert schnell zu erhöhen.

- Drücken Sie die Taste C, um den gewählten Wert um 1 zu senken. Drücken und halten Sie die Taste C fur

2 Sek., um den Wert schnell zu senken.

- Drücken Sie die Taste A, um den ausgewählten Wert zu speichern und zum normalen Messmodus zurück

zu kehren.

Werkseinstellung Höhenmodus:

- Im Werkseinstellung Höhenmodus ( FDEF ), Drücken Sie die Taste DE oder C, um zwischen “ Yes “ oder

“ NO “ zu wählen. Durch die Auswahl von “ Yes “ wird der werkseitig eingestellte Wert von 1013.25 mb eingestellt.

Die folgende Grafik erklärt die unterschiedlichen Höhen.

Hinweis zur gleichzeitigen Höhen- und Temperaturmessung:

Da Höhe und Temperatur gleichzeitig gemessen werden können beachten Sie bitte, dass fur beide Werte unterschiedliche Optimierungsmöglichkeiten gibt. Die Temperatur wird genauer angezeigt, wenn die Uhr vom Handgelenk gelöst wird. Die Körperwärme oder direkte Sonneneinstrahlung kann das Temperaturergebnis beeinflussen. Bei der Höhenmessung sollte die Uhr unbedingt am Handgelenk getragen werden, da die Messergebnisse bei konstanter Umgebungstemperatur genauer gemessen werden können.

Die Barometerfunktion der DW15:

Barometer können als „Wetteranzeiger“ verwendet werden, da sich Luftdruckänderungen und „schlechtes“ bzw. „gutes“ Wetter hier gegenseitig teilweise beeinflussen. Grund hierfur ist, dass der Frontendurchzug dyna- mischer Tiefdruckgebiete eine typische Luftdruckänderung zur Folge hat. Ein steigender Luftdruck wird dabei als Anzeichen fur gutes Wetter und ein fallender Luftdruck als Anzeichen fur schlechtes Wetter interpretiert. Da diese Tendenzen jedoch nur in bestimmten Fällen meteorologisch zu rechtfertigen sind und auch Schlechtwetterereignisse mit einem steigenden Luftdruck einhergehen können, stellen diese nur eine sehr grobe Wettervorhersage dar.

Spezifikationen

- Größe: Ø 50mm

- Höhe: 14.4 mm

- Gewicht: 119 gramm

- Material: Edelstahl

- Glas: Mineralglas

- Armband: Silikon

- Stegbreite: 24 mm

- Wasserdichtigkeit: 10 ATM Wasserdichtigkeits

- Klassifizierung (10 ATM) Perfekt zum Schwimmen und Schnorcheln: Die Uhr ist wasserdicht bis 100 Meter.

Die Meter Angabe bezieht sich nicht auf eine Tauchtiefe, sondern auf den Luftdruck, welcher im Rahmen der

Wasserdichtigkeitsprufung angewendet wurde. (ISO 22810)

- Temperaturgrenzen: - 10°C ~ 60°C

- Batteriespannung: 3V

- Gangenauigkeit: +/- 30 sec./Monat (T= 25°C)

- Batterie Typ: CR2032 (220 mAh)

- Stromfluss max.: ≤ 130 uA (T= 25°C)

- Stromfluss min.: ≤ 13 uA (T= 25°C)

- Stromfluss Alarmton: ≤ 5.0 uA

- Stromfluss Ø Alarmton: ≤ 1.01 uA

- Stromfluss max. digital Kompass: ≤ 0.8 mA

- Stromfluss Ø digital Kompass: ≤ 0,3 mA

- Stromfluss max. Wettervorhersage: ≤ 0.12 mA

- Stromfluss Ø Wettervorhersage: ≤ 0,1 mA

- Stromfluss max. Luftdrucksensor/ Höhensensor: ≤ 0,12mA

- Stromfluss Ø Luftdrucksensor/ Höhensensor: ≤ 0,10mA

- Stromfluss bei Display Licht: ≤ 10 mA

- Batterie Lebensdauer: ca. 18 Monate (bei einer Nutzung des Höhensensors einmal im Monat fur 6 Std. ;

Drücken der Beleuchtung von 3 Sek./Tag; Alarmfunktion tägl. fur 20 Sek./Tag.)

User Manual

DW-15

Arrangement of keys

Features

- Hour, minute, second, year, month, date and week day display, year range is 2000 ~ 2099.

- 5 groups of alarm functions: one with snooze feature, four ring on specified date.

- Chime on every hour

- Stopwatch, 99 groups of stopwatch record checking, maximum time-keeping is 23 hours, 59 minutes, 59

seconds.

- Counting down, maximum 99: 59: 59

- Compass, height, air pressure, temperature, weather forecast, as well as the correction of compass, air

pressure, height and temperature.

- 12/24 hours format

- Universal time, time of 28 cities in the world and daylight saving time (DST) may be displayed.

- Contrast of LCD may be set

- 3 seconds EL backlight

Product function modes

- Press and hold A key for 2 seconds to enter time zone setting mode along with a tick sound and blink, it

will exit the setting screen if without any keystroke operation within 1 minute, the current setting value will be stored.

a). Press B key to step sequentially through the following items (blink) :

Time zone→DST→second→hour→minute→year→month→date→12/24H→contrast

b). Press E key for 1 increment in the desired setting item, press and hold E key for 2 seconds to advance

quickly.

c). Press C key for 1 descending in the desired setting item, press and hold C key for 2 seconds to decrease

quickly.

d). In second setting, in the range of 30~59 second, press E or C key to return to zero, and add 1 in minute;

in the range of 0~29 second, press E or C key to clear.

e). Daylight saving time (DST) setting, press E or C key to turn on or turn off (OFF. ON). “DST” will display

when DST is activated. No “DST” will display when DST is turned off.

f). When set 12/24-hour format, press E or C key to switch between 12/24 format.

g). When set contrast, press E to increase 1 in the desired item. Press and hold E key for 2 seconds to increa-

se quickly. Press C key to decrease 1 in the desired item. Press and hold C key for 2 seconds to decrease quickly. The contrast range is 1~16.

h). When set time zone, press E to adjust time zone up. Press C key to adjust time zone down.

I). Press A key to exit the setting mode

Light

- Press A key once, EL illuminates for 3 seconds; press and hold A key for 2 seconds to enter time setting

mode.

- Press B key to enter alarm clock mode.

- Press C key to enter measurement mode for temperature and height.

- Press D key to enter compass measurement mode.

- Press E key to enter measurement mode for air pressure, temperature and weather forecast.

Time setting mode

- Press A key once, EL illuminates for 3 seconds, except for setting mode.

- In SIG (Chime on every hour) mode, press E key to turn on or off this function. ‘CHIME’ will display when

turn on, no ‘CHIME’ display when turn off. Press C key to change these five alarms sequentially.

- In the alarm tone mode, press C key to step sequentially through the chime and five alarms: SIGChime

on every hour→AL→A2→A3→A4→A5

- In the first alarm ‘AL’ mode, press and hold A key for 2 seconds, the “hour” blink, press B key to change“

hour ↔ minute’.

- Press E key to increase 1 to the desired item, press and hold E key for 2 seconds to advance quickly.

- Press C key to decrease 1 to the desired item, press and hold C key for 2 seconds to decrease quickly.

- When the time goes to the alarm time you set, it will ring bell for 20 seconds along with the symbol“ ”

blinking.

- When the watch is alarming, press any key to stop it.

- Press E key to turn on or turn off this alarm, the first alarm clock is switched in the following order:

Alarm ring“ ”→ ring plus snooze“SNZ”→ all off “ ” “SNZ”

- Press A key to exit the setting mode.

- With the snooze function on, after the alarm ring stop, it will ring 20 seconds every 5 minutes for five times,

along with the symbol “ ” and “SNZ” blinking. The snooze function apply for this alarm clock only, not for A2~A5.

- When in the snooze alarm ringing, press any key to stop. In any mode, press C key once to cancel the fol-

lowing snooze ringing. At this time, “SNZ”stops to blink. If the C key doesn’t be pressed, the following snooze ringing also can be canceled when entering time or alarm setting, and without “SNZ” blinking.

- Press C key to cycle through the 2nd~5th alarm mode (A2~A5). There are 4 combinations for each alarm

mode, as below:

Every day ringing:

a). Set the Hour and Minute only, the Month and Date set to "----", so that the bell will ring every day when the

time goes to the set time.

Timing ringing:

b). Set the Month, Date, Hour and Minute, the bell will ring when the time goes to the specified date and time.

Ring within the set month:

c). Set the Month, Hour and Minute only, input "----" to the Date location, the bell will ring every day when the

time goes to the specified time within the set month.

Ring at the same time each month:

d). Set the Date, Hour and Minute only, input "----" to the Month location, the bell will ring when the time goes

to the same specified date and time for each month.

A2~A5 Alarm setting:

- In alarm clock (A2~A5) mode, press E key to turn on or turn off the alarm symbol“ ”, press and hold

A key for 2 seconds to enter alarm clock setting mode. Press B key to change between the following: Month→Date→Hour→Minute

Alarm tone setting mode

- Press E key to increase 1 in the desired item, press and hold E key for 2 seconds to advance quickly.

- Press C key to decrease 1 in the desired item, press and hold C key for 2 seconds to decrease quickly.

- Press A key to exit the setting mode.

Note: The setting methods for the 2nd to 5th alarm clock (A2~A5) are similar.

Stopwatch mode

- The maximum timing range of the stopwatch is 23 hours 59 minutes and 59 seconds. When reach the

maximum timing and stop, press C key to reset.

- In stopwatch mode, press E key to start or stop the second going. Press C key to reset after the stopwatch

stop.

- During stopwatch running, press C key to choose 01~99 groups of LAP.

- The record inquiry range is 01~99 groups of LAP.

- In LAP mode, press and hold A key for 2 seconds to enter LAP inquiry mode. It will be invalid if without LAP

chosen.

- Press E key to check up LAP, press and hold E for 2 seconds to check up quickly.

- Press C key to check down LAP, press and hold C for 2 seconds to check down quickly.

- Press and hold A key for 2 seconds to exit stopwatch LAP inquiry mode, or pressing B key has the same

function.

Counting down function

- The maximum counting down range is: 99 hours, 59 minutes and 59 seconds.

- When count down to 0:00 00, the bell will ring for 30 seconds.

- This product has circle counting down function. If the circle counting down switch is turned on, when the

counting down is finished, it will return to the original value to count down again. If the circle counting down switch is turned off, it will change to counting up mode after the counting down is finished.

- Set the counting down timer

a) In the counting down mode, press and hold A key for 2 seconds to enter counting down setting mode.

b) Press B key to select the following items for setting sequentially:

Hour→Minute→Second→Circle setting

c) Press E key to increase 1 in the desired item. Press and hold E key for 2 seconds to advance quickly.

d) Press C key to decrease 1 in the desired item. Press and hold C key for 2 seconds to decrease quick-

ly.

e) Press E or C key to turn on or off the circle counting down function.

" " will display when turned on, no " " will display when turned off.

f) Press A key to exit.

The use of counting down function:

a). Press E key to start counting down.

b). During counting down process, press E key to pause. Press E key again to resume the counting down

c). To stop counting down completely, press E key to pause, then press C key to return to the initial set value.

The use of circle counting down:

a). Press E key to start counting down.

b). During the counting down process, press E key to pause it. Press E key again to resume the counting

down function.

c). To stop the counting down completely, press E key to pause it, press C key to return to the initial set value.

d). When count down to zero, it will return to the initial set value automatically and continue with counting

down.

- If the counting down timer is not stopped, the timer will count down continually even the it’s menu is exit.

Universal time function

- In universal time mode, press A key for 2 seconds to turn on or off Daylight Saving Time. When “DST” is

displayed, it indicates that the DST function is turned on. If no “DST” displayed, it indicates that the DST function is turned off.

- Press E key to check up the time zone and time. Press and hold E key for 2 seconds to check up quickly.

- Press C key to check down the time zone and time. Press and hold C key for 2 seconds to check down

quickly.

- The city name order for universal time as below:

LON→PAR→CAI→JRS→JED→THR→DXB→KBL→KHI→DEL→DAC→RGN→BKK→HKG→TYO →ADL→SYD→NOU→WLG→PPG→HNL→ANC→LAX→DEN→CHI→NYC→CCS→RIO

Please see the universal time comparison table for detailed city description for universal time, as below:

City City GMT Other major cities in same time zone code Differential

LON London + 00.0 Dublin, Lisbon, Casablanca, Dakar, Abidjan PAR Paris + 01.0 Hamburg, Madrid, Berlin, Algiers, Vienna, Frankfurt, Stockholm,

Bogota CCS Caracas - 04.0 La Paz, Santiago, Pt Of Spain RIO Rio De Janeiro - 03.0 Sao Paulo, Buenos Aires, Brasilia, Montevideo

Measurement of air pressure, temperature and weather forecast

- In normal time or measurement mode, press E key to enter the air pressure measurement “BARO” directly.

After displayed “BARO” for about 2 seconds, it will enter the measurement mode of air pressure, temperature and weather forecast.

- In the measurement mode of air pressure, temperature and weather forecast, press E key for 2 seconds

to switch between units of temperature and air pressure, as below: °C, hpa/mb→°C, Inhg→°F, hpa/mb→°F, Inhg

- In the measurement mode of air pressure, temperature and weather forecast, press A key for 2 seconds

to enter the correction mode of air pressure and temperature. Press B key to switch the correction items:

- During the setting process, press B key to change.

- In temperature correction mode, press E or C key to switch between “+” and “-” temperature.

- In temperature correction mode, press B key to select the desired set value with blinking. Press E key to

adjust the desired set item with 1 increment. Press and hold E key to increase quickly.

- In temperature correction mode, press B key to select the desired set value with blinking. Press C key to

adjust the desired set item with 1 descending. Press and hold C key to decrease quickly.

- Factory default air pressure setting:

- In factory default air pressure setting mode, press E or C key to switch between “YES” and “NO” for selec-

ting or not selecting factory default air pressure value.

- Input the current air pressure value mode:

- In the current air pressure inputting mode, press E or C key to enter correction mode, press B key to switch.

Press E key to adjust the desired item with 1 increment. Press and hold E key for 2 seconds to increase quickly. Press C key to adjust the desired item with 1 descending. Press C key for 2 seconds to decrease quickly.

- Press A key to confirm the corrected value and return to normal measurement mode.

Compass measurement mode

- In normal time or measurement mode, press D key to enter compass measurement mode (COMP). With

COMP displayed, electronic needle will sweep two circles clockwise and then enter the compass measurement mode. It will measure in the first 30 seconds and lock up in the last 30 seconds. It will return to clock mode automatically if no keystroke is done.

- In compass correction mode, press and hold A key for 2 seconds to enter correction selection mode. Press

B key to change the following:

Digital correction mode:

- In digital correction mode, press E or C key to set direction “W” or “E”. After confirm the direction, press B

key to select azimuth angle value sequentially. Press E key to set the value with 1 increment. Press C key to adjust the value with 1 descending.

- The maximum correction angle range is ±45° W“ “E”±45°.

- Press A key to confirm the corrected value, and return to normal measurement mode.

Auto correction mode:

- In auto correction mode, press E or C key, then turn the watch slowly, both clockwise and anti-clockwise

are ok. This watch will exit the correction mode automatically and return to compass measurement mode after simply turning two circles in the same direction. During compass correction, after 60 direction points illuminate and go out one by one sequentially, it will confirm this correction automatically. Note: (After replacing the battery, this watch will enter into automatically correction mode firstly by using the compass first time. In order to correct the compass conveniently, please turning two circles according to the above method. )

Direction Meaning Direction Meaning Direction Meaning Direction Meaning

N North NNE North-north-

east

NE North-east ENE East-north-

east

E East ESE East-south-

east

SE South-east SSE South-

south-east

S South SSW South-

south-west

SW South-west WSW West-south-

west

W West WNW West-north-

west

NW North-west NNW North-north-

west

- The follow table indicated the meaning of each acronym for each direction.

Temperature and height measurement mode

- In temperature and height measurement mode, press C key for 2 seconds to change the units of tempe-

rature and height sequentially, as below:

°C, M→°C, F→°F, M→°F, F

- In time or measurement mode, press C key to enter ALTI high temperature measurement. After “ALTI”

displayed for 2 seconds, it will enter temperature or height measurement mode.

- In temperature or height measurement mode, it will not exit this mode until you exit it by hand.

- In temperature or height measurement mode, press A key for 2 seconds to enter temperature or height cor-

rection mode. Press B key to select setting:

- During the setting process, press B key to switch.

Temperature correction mode:

- In temperature correction mode, press E or C key to switch between “+” and “-” temperature.

- In temperature correction mode, press B key to select the desired item with blinking. Press E key to adjust

the desired item with 1 increment. Press and hold E key to increase quickly.

- In temperature correction mode, press B key to select the desired item with blinking. Press C key to adjust

the desired value with 1 descending. Press and hold C key to decrease quickly.

- Press A key to confirm the corrected value and return to normal measurement mode.

- Set relative height

- Relative height setting (ZERO) mode, press E or C key to switch between “YES” and “NO” for selecting or

not selecting relative height as “0”.

- Press A key to confirm the corrected value and return back to normal measurement mode.

Input location height:

- In location height inputting mode (ALTI), press C or E key to switch between “+” and “-” height.

- Press B key to select the desired item with blinking.

- Press E key to adjust the value with 1 increment. Press and hold E key to increase quickly.

- Press C key to adjust the value with 1 descending. Press and hold C key to decrease quickly.

- Press A key to confirm the corrected value and return back to normal measurement mode.

Input sea level air pressure mode (height above sea level):

- In sea level air pressure inputting mode (SEAP), press C or E key to enter sea level air pressure inputting

status, press B key to change the set value with blinking.

- Press E key to adjust the value with 1 increment. Press and hold E key to increase quickly.

- Press C key to adjust the value with 1 descending. Press and hold C key to decrease quickly.

- Press A key to confirm the corrected value and return back to normal measurement mode.

Factory default height mode:

- In factory default value status (FDEF), press E or C key to switch between “YES” and “NO”, indicates selec-

ting or not selecting factory default height. It is the height value which is calculated according to the default sea level air pressure (1013.25mb).

Description

- After entering the compass measurement mode, the measurement will stop after 30 seconds. In the last

30 seconds, it will lock up and exit this mode, and then return back to time mode.

- After entering air pressure, temperature and weather forecasting measurement mode, it will measure once

every second. And it will return back to time mode if without keystroke operation for 1 minute.

- After entering height and temperature measurement mode, it will measure data once every 5 seconds wit-

hin first 3 minutes, and measure once every 2 minutes after the first 3 minutes. It will not exit this mode.

- In correction mode, press B key to exit. If displaying “ERROR”, which means correction error. If displaying

“DONE”, which means that the correction is correct.

- In setting mode, the set item will blink every 1HZ. It will exit the setting mode if no keystroke operation wit-

hin 1 minute.

- When above the measurement range, HI will display. When under the measurement range, Lo will display.

Weather forecast measurement method: estimate the weather every hour (estimate the weather according to the air pressure diversification within the former 4 hours). If air pressure value goes up gradually, it indi-

cates that the weather will turn into better. If the air pressure value goes down gradually, it indicates that the weather will turn into bad. There are 4 kinds of weather status (from good to bad): Fine, Cloudy, Overcast sky, Rain.

Notice for Digital compass:

This watch has a magnetic direction sensor, which can detect geomagnetism. That means that the north indicated by this watch is the magnetic north pole, it is a little different from the real North Pole. The magnetic north pole is located in the north of Canada, and the magnetic South Pole is located in the south of Australia. Please note that, when measure using magnetic compass, the more close to the magnetic pole of the earth, the bigger difference between the magnetic north pole and real North Pole. In addition, some maps marked with real North Pole (not the magnetic north pole). Thus when using that kind of maps with this watch, proper adjustment is needed.

Location measurement:

When measure direction near a strong magnetic field, a huge error will be created. Thus the following objects shall be avoided when measuring direction: eternal magnet (magnetic necklace), metal block (iron door, metal store ark, etc.), high voltage electrical wire, antenna, home electrical appliance (TV set, personnel computer, washing machine, refrigerator, etc.). When in the train, ship or plane, etc. the direction can not be measured correctly. When in doors, especially in a building made up of many metals, the direction can not be measured correctly. This is because the metal structure within the building will absorb the magnetic force from the electrical appliance.

Preservation:

If this watch is magnetized, the definition of the direction sensor will be reduced. Thus please don’t put this watch in a place near a magnet or any object which gives off strong magnetic force. These objects include: eternal magnet (magnetic necklace, etc.) and home electrical appliance (TV set, computer, washing machine, refrigerator, etc.). If you doubt that your watch may have been magnetized, please conduct digital correction and manual correction in the “Direction sensor correction”.

The reason why the direction measured is incorrect:

If the direction is incorrect, please conduct direction correction. If measure direction near strong magnetic field, such as home electrical appliance, large iron bridge, steel pillar, overhead cable, etc. or measured the direction in a train or ship, it will result in error. Please move away from the large metal object and measure the direction once again. Please note that the digital compass can not be used in train or ship.

Why different results will be produced when measure direction in a same place?

The magnetic force from high voltage cable nearby give interference to the geomagnetic detection by this watch. Please move away from high voltage cable and do detection once again.

Why problem occurs when measure direction indoor?

TV set, personnel computer, speaker or other objects will interfere in the geomagnetic detection by this watch. Please keep away from interferential objects or do detection outdoor. It will be more difficult when do direction detection within a building made of reinforced concrete. Please note that the direction detection can not be conducted in train or plane.

The work principle of hypsometer:

With the height increasing, usually air pressure and temperature will reduce. This watch measure the height according to the international standard air pressure (ISA) made by International Civil Aviation Organization (ICAO). This value defines the relation between height, air pressure and temperature.

Excerpt from: International Civil Aviation Organization

Note that the veracity of the value measured will be affected in the following situations:

When air pressure changed with the weather change; When temperature changed extremely; When this watch is bumped strongly

There are four kinds of methods to denote height: 1. relative height, 2. location height, 3. height above sea level, 4. Factory default height. The figure below introduces the relative height and height above sea level. Absolute height indicates the height above sea level. Relative height indicates the height difference between two different locations.

Notes when measure height and temperature at the same time:

Though the height and air temperature can be measured at the same time, please note that the condition needed in each measurement is different to get the best result. When measure air temperature, you’d better take your watch from your wrist to minimize the affection to the measurement result by your body heat. However, when measure height, you’d better wear your watch on your wrist. Because this can improve the accuracy of the measurement by keeping constant watch temperature.

The following actions need to be take first before measuring height or temperature:

When height measurement is priority, please wear your watch on your wrist or put it in a place where your watch temperature can be kept constant.

When air temperature measurement is priority, please take your watch off from your wrist and hang it on your handbag or any place not exposed to direct sun shine. Please note that when take your watch from your wrist, the measurement value of air pressure sensor will be affected temporarily. The air pressure sensor in this watch can be used to measure the change of air pressure for your reference to forecast weather. This sensor is not a precise device for official weather forecast.

The sudden change of air temperature can affect the measurement result of the sensor. Air temperature measurement can be affected by body temperature (when you wear your watch), direct sun shine and humidity. To get a more exact air temperature measurement, please take your watch from your wrist, put it in a place where does not exposed to direct sun shine and in drafty condition, and wipe the watchcase dry. It will take 20 to 30 minutes for the watchcase to reach actual environmental temperature.

The work principle of barometer:

The air pressure reflects the change of atmosphere. Through observing the atmosphere change, you can forecast the weather in a rational veracity range. Atmosphere pressure going up indicates fine weather, but atmosphere pressure going down indicates the weather is turning into bad.

The atmosphere pressure value published in newspaper or reported in television weather forecast programmer is the measurement value after being modified to the value at sea level (elevation is 0 m).

Importance:

This watch need to correct temperature, height, digital needle compass value while replacing battery every time , please preserve this instruction manual safely for future replacing the battery as reference. Please do not conrrect the value of air pressure, height, temperature when there is no instrument as the correction reference point.You can confirm to use factory default value according to this manual if you adjust the reference value wrong.

Specification

- Work temperature: -10°C ~ 60°C

- Work voltage: 3V

- Time accuracy: ±30 seconds/month (T= 25°C)

- Thermometer precision: ±2°C (-10°C ~ 60°C)

- Barometer precision: ±3mb (-10°C ~ 40°C)

- Altimeter precision ( altitude ascent every 1000m): ±5m (-10°C ~ 40°C)

- Digital compass precision: ±1°(-10°C ~ 40°C)

- Battery type: CR2032 (220mAh)

- Static maximum transient current: ≤ 130 u A (T= 25°C)

- Static maximum drive current: ≤ 13 u A (T= 25°C)

- Static average drive current : ≤ 10.99 u A (T= 25°C)

- Alarm Maximum current: ≤ 5.0 m A

- Alarm average current: ≤ 1.01 m A

- EL lighten maximum current: ≤ 12m A

- EL lighten average current: ≤ 9.22m A

- Maximum current for digital compass operation: ≤ 0.8 m A

- Average current for digital compass operation: ≤ 0.3m A

- Maximum current for weather forecast testing: ≤ 0.12m A

- Average current for weather forecast testing: ≤ 0.1 m A

- Maximum current for air pressure sensor: ≤ 0.12m A

- Average current for air pressure sensor: ≤ 0.10 m A

- Maximum current for air pressure and height sensor operation: ≤ 0.12 m A

- Average current for air pressure and height sensor operation: ≤ 0.10 m A

- Battery life term: 18 months (Japan battery)

(According these standards to calculate the battery life: using digital compass thrice each week for 30 seconds each time; air pressure testing should be thrice each time for 1 minute , and height testing should be four hours each time; pressing light four times every day for 3 seconds each time; Alarm once every day for 20 seconds each time.)

Power using for sensor:

1. Weather forecast testing automatically once / 2 seconds

2. Digital compass operate once for 1 minute,( include sensor operation for 30 seconds sensor operation off

duty for the rest 30 seconds )

3. Air pressure using once for 1 minute, testing once for 2 seconds within per 5 seconds

4. Height testing once / 2 seconds in each 5 seconds during first 3 minutes, height testing once/ 2 seconds

in each 2 minutes after 3 minutes.

24340 Windeby / Kochendorf Dorfstr. 27 Telefon +49.4351.8895518 Telefax +49.4351.8895519 www.bombfrog.eu

Bombfrog DW-15 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
