I filetti riportati dell’ultima generazione
La tecnologia di rinforzo delle filettature per assemblaggi ad alta resistenza. Più semplice, più rapida, fatta per durare.
Page 2
Sommario
Possibilità tecniche con HELICOIL®plus pagina
Principio 3
Qualità riconosicuta 3
Varianti 4
Applicazioni 5
Vantaggi 5 – 7
Esempi di applicazioni 8 / 9
Materiali / filettature proposte 10
Regole di scelta e di costruzione 11
Dati tecnici sui filetti riportati 11a – 17
Filetti riportati STRIPFEED
®
in banda plastica 18
e dispositivo automatico di posa “pick and place”
Posa dei filetti riportati 19
Le attrezzature di posa
®
HELICOIL
I Vostri dati per una scelta ottimale 20
Offerta standard di maschi a macchina e a mano 21
Maschi a macchina HELICOIL
Tolleranza delle filettature 23
Maschi a mano 24 – 27
Maschi con foratura combinata 26 / 27
Maschi a macchina 28 – 31
Tamponi di controllo delle filettaure HELICOIL
Attrezzature di posa a mano, apparecchi elettrici con o senza batterie e accessori per la posa 33 – 37
plus pagina
®
plus per applicazioni speciali 22
®
plus 32
Apparecchi meccanici di posa 38 – 40
Accessori per apparecchi meccanici e 41 apparecchi di posa automatici e semiautomatici
Troncatori ed estrattori 42
Esempi di applicazioni HELICOIL
®
plus che utilizzano apparecchi e macchine
semi automatiche speciali 43
Cassette di riparazione e assortimenti 44
Il gruppo Böllhoff e la produzione HELICOIL
Con riserva di ulteriori modifiche. Dimensioni in mm.
®
45
Page 3
HELICOIL®plus: tecnica di rinforzo delle filettature

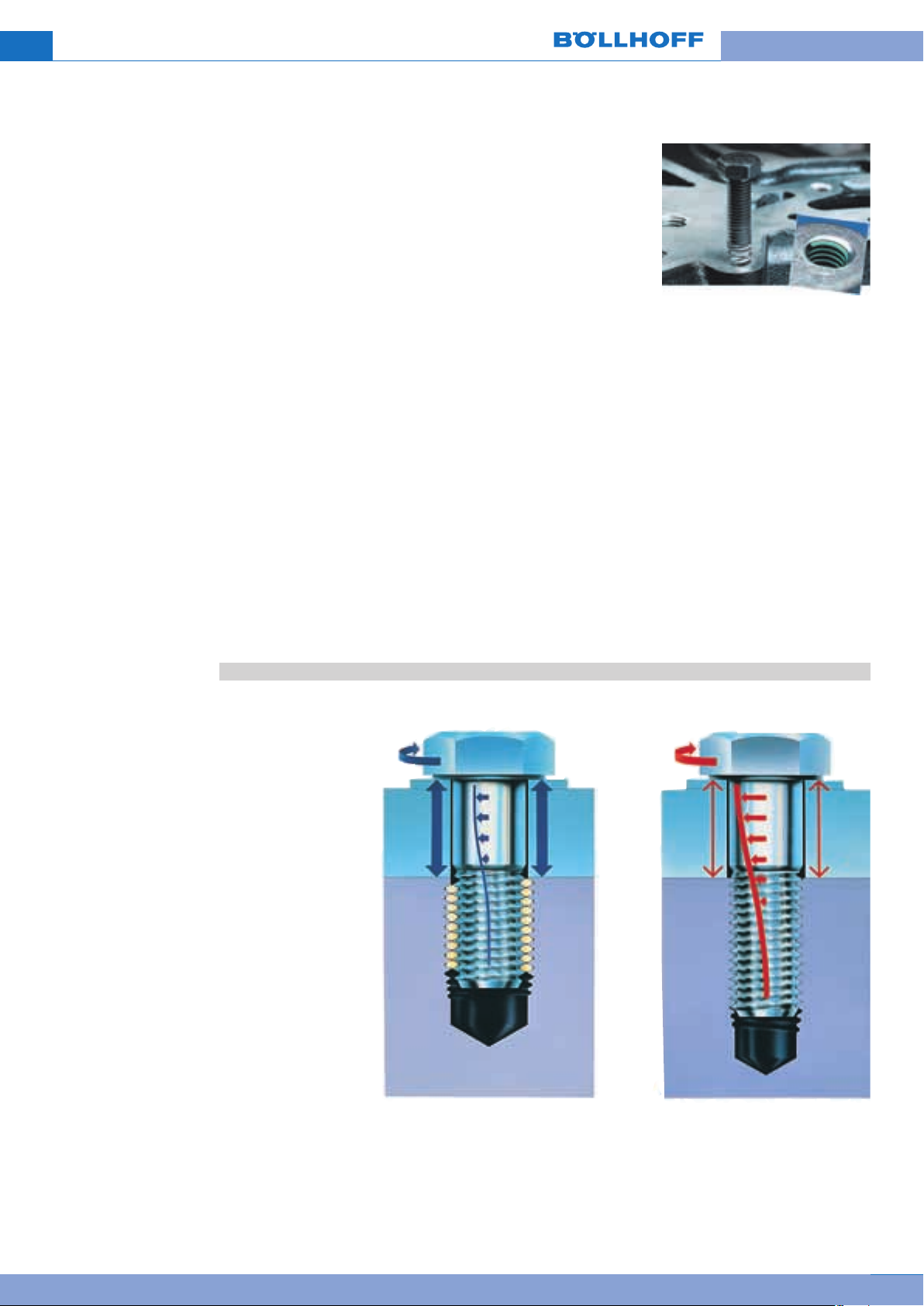

Principio
Con l’impiego dei filetti riportati si ottengono delle maschiature molto resistenti in materiali teneri. I filetti riportati sono realizzati in acciaio inossidabile partendo da un filo laminato con sezione a losanga. Il trascinatore, che serve per il posizionamento del filetto, viene rotto dopo la posa in corrispondenza della tacca.
HELICOIL
®
plus: il nome dell’ultima generazione di
filetti riportati
La forma ottimizzata del filetto riportato HELICOIL
®
plus ha notevolmente semplificato la posa. Infatti, l’installazione e l’avvitamento dell’HELICOIL
®
plus sono simili a quelli di una vite, rendendo quindi sufficiente per la posa una semplice asta filettata. Ovviamente, sia gli apparecchi pneumatici tradizionali sia gli apparecchi a mano impiegati finora sono compatibili con la nuova versione e possono continuare ad essere utilizzati senza alcuna controindicazione per la posa dei filetti riportati HELICOIL
HELICOIL
R
m
®
plus standard (inox)
= Resistenza alla trazione 1400 N/mm2minimo
®
plus.
HV = Durezza Vickers 425 HV 0,2 minimo R
= Rugosità circa 2,5 µm
Z
= Coefficiente di attrito ridotto, che comporta una maggiore robustezza dell’assemblaggio
µ
G
τ
= Diminuzione della sollecitazione da torsione al momento dell’avvitamento
t
Qualità riconosciuta
I filetti riportati HELICOIL®plus si caratterizzano per una grande resistenza all’usura e per tolleranze ridottissime e presentano proprietà quali la resistenza al calore ed alla corrosione.
Grazie alla tecnica di rinforzo delle maschiature realizzata con HELICOIL resistenza delle filettature risulta nettamente migliorata.
®
plus, universalmente riconosciuta, la
2
3
Page 4
HELICOIL®plus: tecnica di rinforzo delle filettature
Varianti

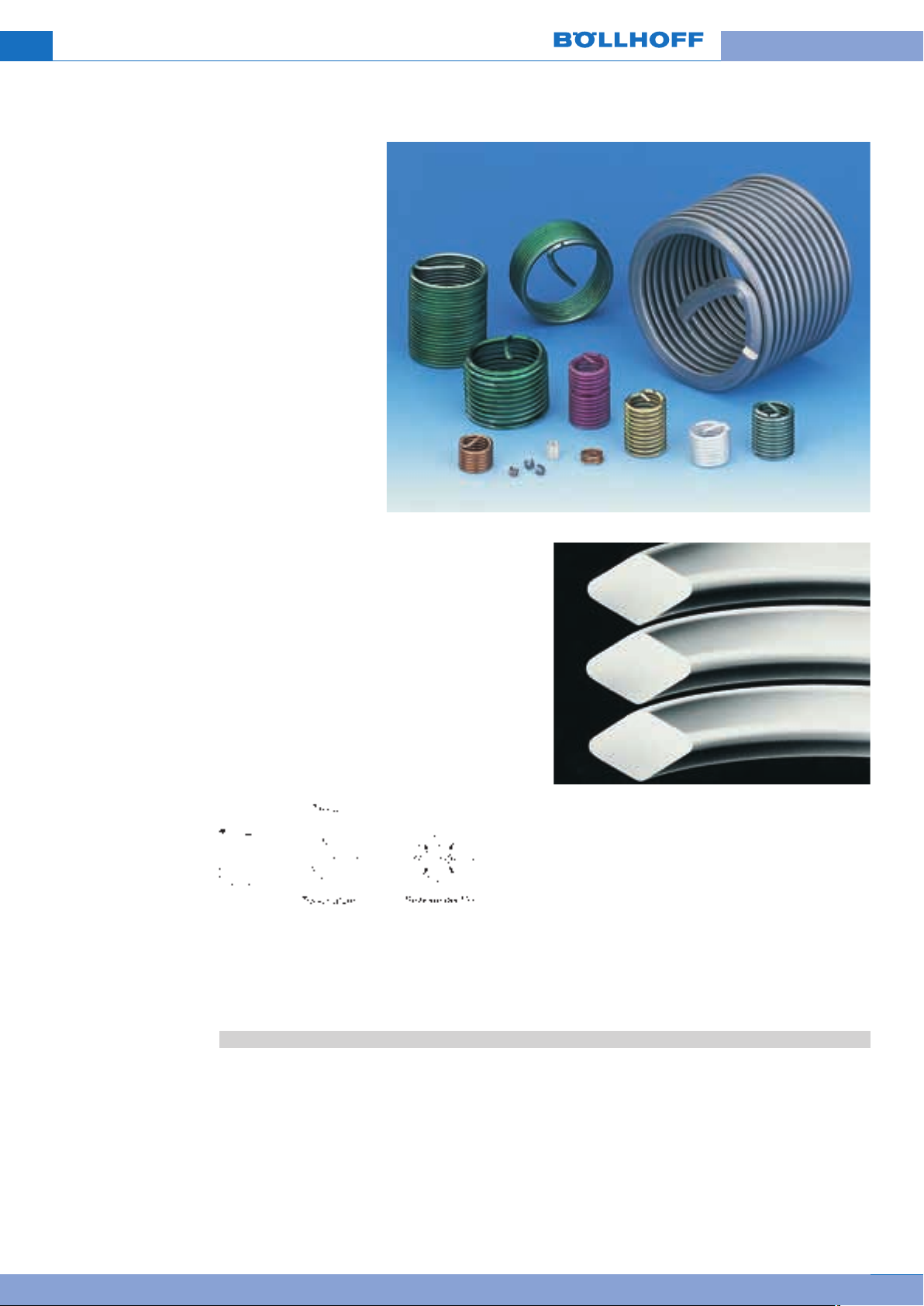

Esistono due tipi di filetti riportati HELICOIL®plus: il tipo free running e il tipo SCREWLOCK®. Simile ad una vite, il filetto si avvita semplicemente per mezzo di un’asta filettata, senza più bisogno del nasello. La semplificazione dell’installazione permette un risparmio di tempo del 20% circa rispetto al metodo attualmente in uso.

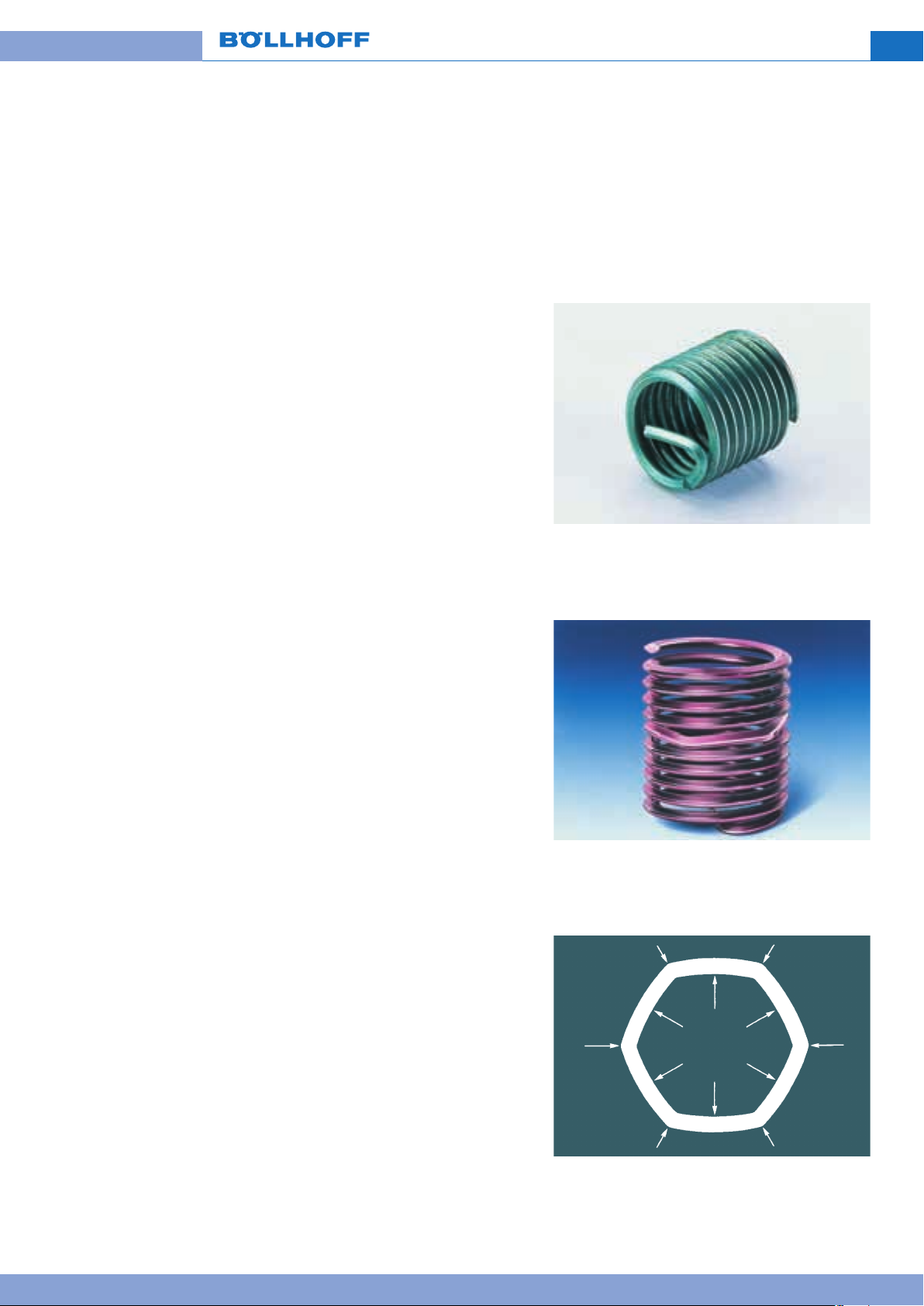

HELICOIL®plus free running
Il filetto riportato è realizzato a partire da un filo laminato con sezione a losanga. Si ottengono così 2 filettature concentriche di alta precisione e una maschiatura interna di lunghezza variabile, utilizzabile dai due lati. La maschiatura ISO ottenuta corrisponde alla classe di tolleranza 6H (NFE03051); per esigenze particolari è possibile ottenere una maschiatura di classe 4H.
Per facilitarne l’identificazione, l’HELICOIL
®
plus free running è colorato di verde. La colorazione è ottenuta a mezzo verniciatura ed il colore non viene rilasciato sulla vite. Per riconoscere senza esitazioni un filetto riportato HELICOIL
®
plus free running, sull’ultima spira del filetto viene realizzata una punzonatura a forma di diamante che rappresenta il Marchio di Qualità Böllhoff.
HELICOIL®plus SCREWLOCK
®
L’HELICOIL®plus SCREWLOCK®presenta, oltre alle stesse proprietà dell’HELICOIL
®
plus free running per quanto concerne la filettatura, uno speciale sistema di frenatura che, attraverso una o più spire poligonali, provoca un serraggio sui fianchi del filetto della vite, opponendosi all’eventuale svitamento della stessa causato da sollecitazioni dinamiche, vibrazioni o shock termici. Le coppie di frenatura e di serraggio ottenute con i filetti HELICOIL
®
plus SCREWLOCK®sono conformi ai valori indicati nelle norme ISO 2320 e DIN 267, parte 15, ma possono anche essere adattate di volta in volta. Per i valori indicativi relativi alla coppia di ser­raggio e alla coppia di frenatura fare riferimento alla tabella a pagina 7.
I filetti riportati HELICOIL
®
plus SCREWLOCK®, riconoscibili dal loro colore rosso e dalla punzonatura a forma di diamante, debbono essere utilizzati esclusivamente con viti di classe uguale o superiore alla qualità 8.8. In caso di impiego con viti in acciaio inossidabile, è necessario prevedere una lubrificazione (seguire le raccomandazioni del fabbricante). Le procedure di serraggio e la coppia di serraggio da applicare sono simili a quelle utilizzate per l’HELICOIL
®
plus free running.
Page 5
HELICOIL®plus: tecnica di rinforzo delle filettature
Applicazioni
L’HELICOIL®plus permette agli sforzi trasmessi dalla vite di essere applicati alla maschiatura in modo omogeneo sui fianchi del filetto. Un sistema estre­mamente affidabile, brevettato a livello internazionale e disponibile in tutto il mondo. Il filetto HELICOIL secondo le stesse norme di qualità e le stesse specifiche di materiale. Esso è diventato il punto di riferimento delle norme nazionali ed internazionali dei filetti riportati in settori quali l’aeronautica e il militare, oltre che delle norme interne in vigore presso i grandi utilizzatori finali.
Rinforzo delle filettature
L’HELICOIL
®
plus è indispensabile per il rinforzo delle filettature in materiali con resistenza ridotta (alluminio, leghe di alluminio o di magnesio). I settori industriali dove trova impiego sono: costruzioni meccaniche ed edilizia, industria automobilistica, attrez­zature mediche ed elettroniche, costruzioni aerospaziali e aeronautiche, ecc. Il rinforzo della maschiatura elimina l’usura della maschiatura stessa, permettendo un utilizzo frequente.
Riparazione delle filettature usate e ripristino del filetto
I filetti riportati HELICOIL o scartate in fabbricazione. Per questo motivo, il filetto HELICOIL manutenzione.
®
plus è prodotto e distribuito nei cinque continenti
®
plus sono indispensabili per un ripristino economico e duraturo delle filettature usurate
Regola progettuale di base: la madrevite (filetto femmina) deve essere più resistente della vite.
®
plus è un elemento indispensabile ai servizi di
Vantaggi
Resistenza all’usura
I filetti riportati HELICOIL realizzati in acciaio inossidabile austenitico nickel-cromo (resistenza alla trazione 1400 N/mm La laminazione conferisce al filetto HELICOIL stato superficiale di grande qualità che permette di aumentare considerevolmente il rendimento vite-dado. Ciò garantisce una elevata capacità di carico e una notevole resistenza all’usura durante l’utilizzo, oltre ad un livello di attrito ridotto e costante, e permette di raggiungere una forza di tensione superiore e costante in caso di avvitamento ripetitivo con la stessa coppia di serraggio. Allo stesso tempo, questo contribuisce a un incremento del rendimento (soglia di carico) delle viti. La sollecitazione da torsione è quindi nettamente ridotta: la rugosità della superficie dell’HELICOIL
®
plus sono
2
minimo).
®
plus uno
®
plus è fino al 90% inferiore a quella delle filettature usurate.
4
5
Page 6
HELICOIL®plus: tecnica di rinforzo delle filettature
Vantaggi

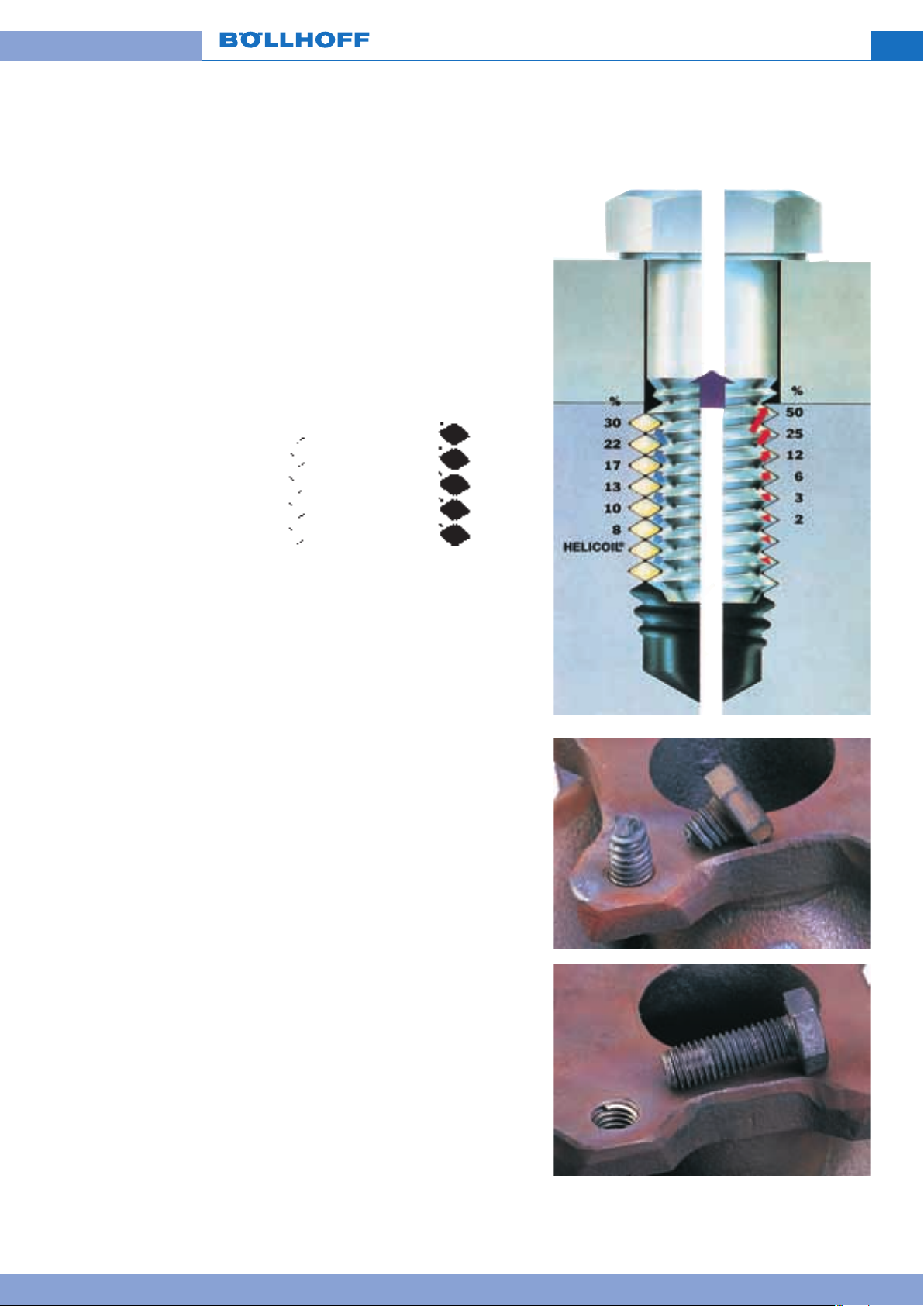

Ripartizione regolare delle sollecitazioni
La grande elasticità del filetto HELICOIL favorisce una ripartizione regolare dei carichi e delle sollecitazioni. L’HELICOIL
®
forma un giunto elastico tra vite e dado e annulla le inevitabili differenze di passo o di angolo tra filettatura e maschiatura. Permette agli sforzi trasmessi dalla vite di essere applicati alla maschiatura sull’insieme dei fianchi del filetto, assorbendo una parte delle vibrazioni. Il rendimento della vite nell’assemblaggio ne risulta fondamentalmente accresciuto, sia che si tratti di carichi statici o dinamici.
®
plus
Resistenza agli ambienti corrosivi e ai fattori termici
L’HELICOIL
®
plus è fabbricato in un materiale destinato ad evitare il grippaggio della vite in condizioni di temperatura normale. Per usi della vite in condizioni termiche particolari, sono disponibili dei filetti HELICOIL
®
plus a base di nickel con o senza rivestimento superficiale. Anche a temperature elevate, l’HELICOIL
®
plus conserva le sue proprietà elastiche. In caso di utilizzo di materiali particolarmente sensibili alla corrosione come il magnesio è possibile ottenere un HELICOIL
®
plus, non standard, con rivestimento superficiale in alluminio.

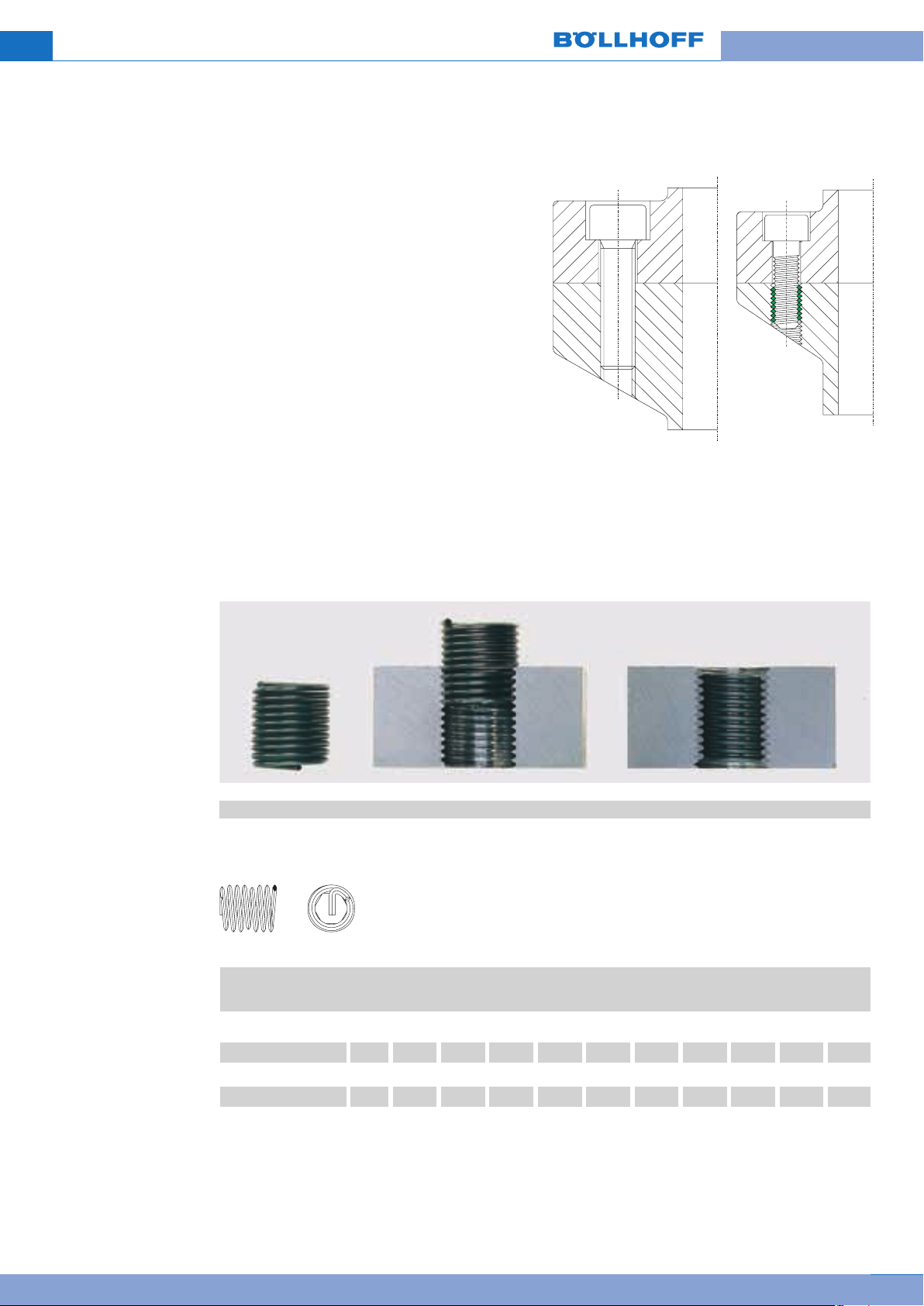

Page 7
HELICOIL®plus: tecnica di rinforzo delle filettature
Vantaggi
Libertà di progettazione
Il filetto riportato HELICOIL piena autonomia nella scelta dei materiali e della loro resistenza, consentendo anche l’impiego di materiali teneri (come ad esempio il magnesio). L’HELICOIL
®
plus contribui-sce in modo fondamenta­le alla riduzione dei costi in quanto permette l’utilizzo di viti di classe superiore e, quindi, dal diametro infe­riore. Rilevanti sono poi le economie generate dalla riduzione dei punti di giunzione, dal risparmio di materiale, dimensioni e pesi, assicurando prestazioni identiche o superiori.
Aderenza
Il diametro esterno del filetto riportato HELICOIL maschiato corrispondente. Questa differenza, unita alla grande elasticità del filetto, provoca un’espansione radiale e permette al filetto riportato di aderire al foro maschiato in modo totale e senza gioco. Le colle - utilizzate abitualmente per le boccole fisse - non sono più necessarie, così come ogni altro componente supplementare destinato ad assicurare l’adesione. Nel caso di uso di avvitatori a percussione, richiedere il consiglio di un nostro tecnico.
®
plus dà al costruttore
senza HELICOIL
®
plus allo stato libero è più grande del diametro del foro
®
plus
con HELICOIL
®
plus
Frenatura delle viti tramite HELICOIL®plus SCREWLOCK
La tecnica di filettatura e la spira poligonale degli HELICOIL®plus SCREWLOCK
®
®
assicurano un forte attrito che si oppone a qualsiasi rischio di svitamento della vite. Non è quindi necessaria nessuna sicurezza supplementare (rondelle, controdadi, ecc.). Ciò diminuisce i costi e facilita l’assemblaggio.
Valori approssimativi di coppia di serraggio secondo ISO 2320.
Validi in passi fini e normali.
Valori in Nm per viti classe 8.8 Filettature M 3 M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 16 M 18 M 20 1° avvitamento, max. 0,43 0,90 1,60 3,00 6,00 10,5 15,5 24,0 32,0 42,0 54,0
1° svitamento, min. 0,12 0,18 0,29 0,45 0,85 1,5 2,3 3,3 4,5 6,0 7,5 5° svitamento, min. 0,08 0,12 0,20 0,30 0,60 1,0 1,6 2,3 3,0 4,2 5,3
6
7
Page 8
Esempi di applicazioni di filetti riportati HELICOIL®plus
Industria automobilistica, aeronautica e spaziale

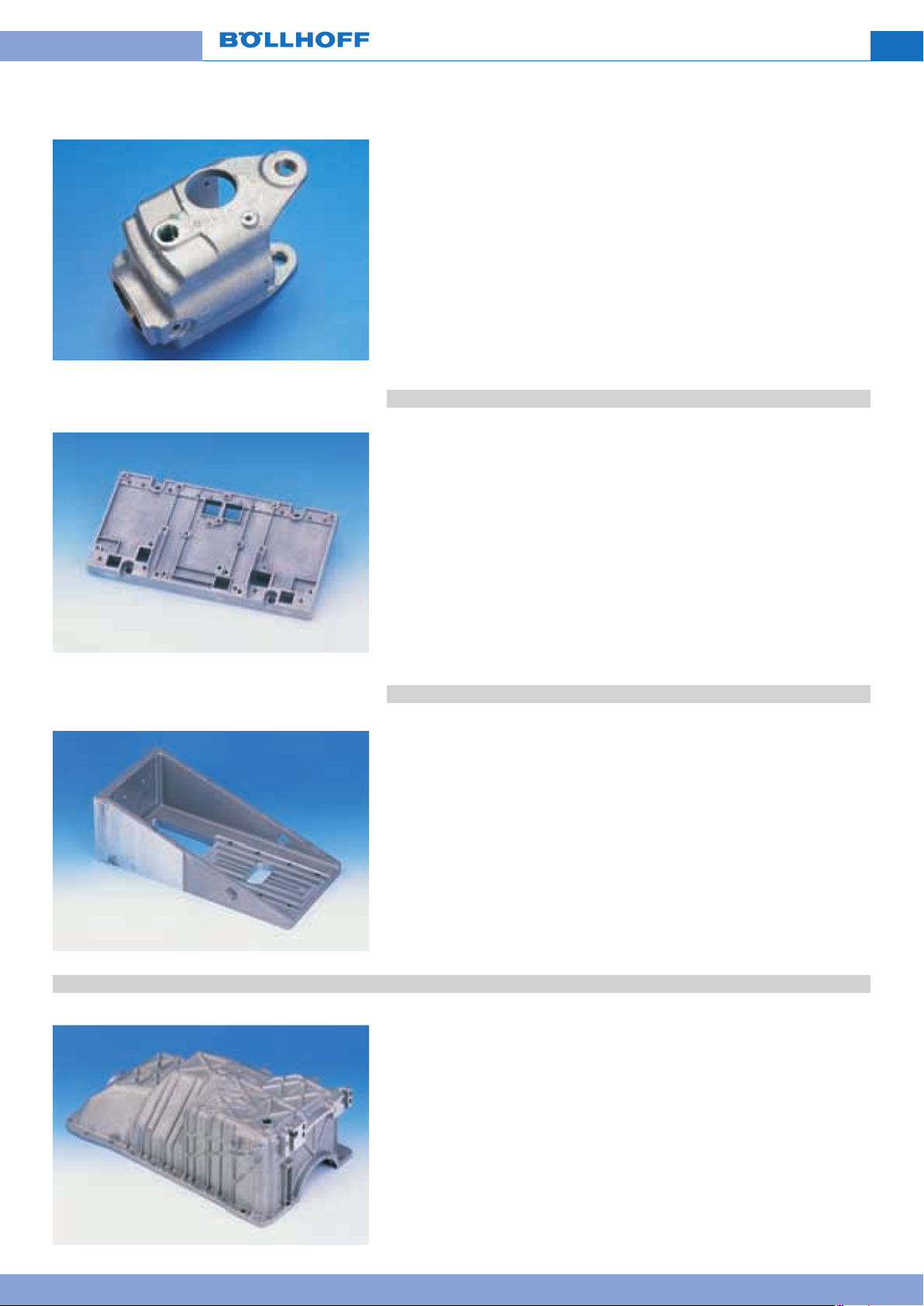

Scatola dello sterzo in alluminio
®
HELICOIL M 14 x 1,5 x 14 free running
plus
Apparecchi elettrici, elettronici e pneumatici
Carter di trasmissione in lega di magnesio
Rinforzo della maschiatura per tappi di scarico
Collettori di gas di scarico
Fissaggi su satelliti
Gruppi propulsori di aerei
Fissaggi sottoposti a smontaggi frequenti
Manutenzione e riparazione
Lampade
Attrezzature elettriche
Martelli pneumatici
Supporto di componenti elettronici in pressofusione di alluminio
Macchine e attrezzature
Rotative di tipografia
Forni
Filettature per viti di aggiustaggio e regolazione
Fissaggi sottoposti a smontaggi frequenti
Manutenzione e riparazione
Console di macchina utensile Materiale: G-AlSi9 Mg HELICOIL®plus M 8 x 12 free running
Altri esempi
Maschiatura di drenaggio olio su un carter in alluminio. Rinforzo con
®
HELICOIL M 14 x 1,5 x 14 free running
plus
Page 9
Altri esempi di applicazioni di filetti riportati HELICOIL®plus

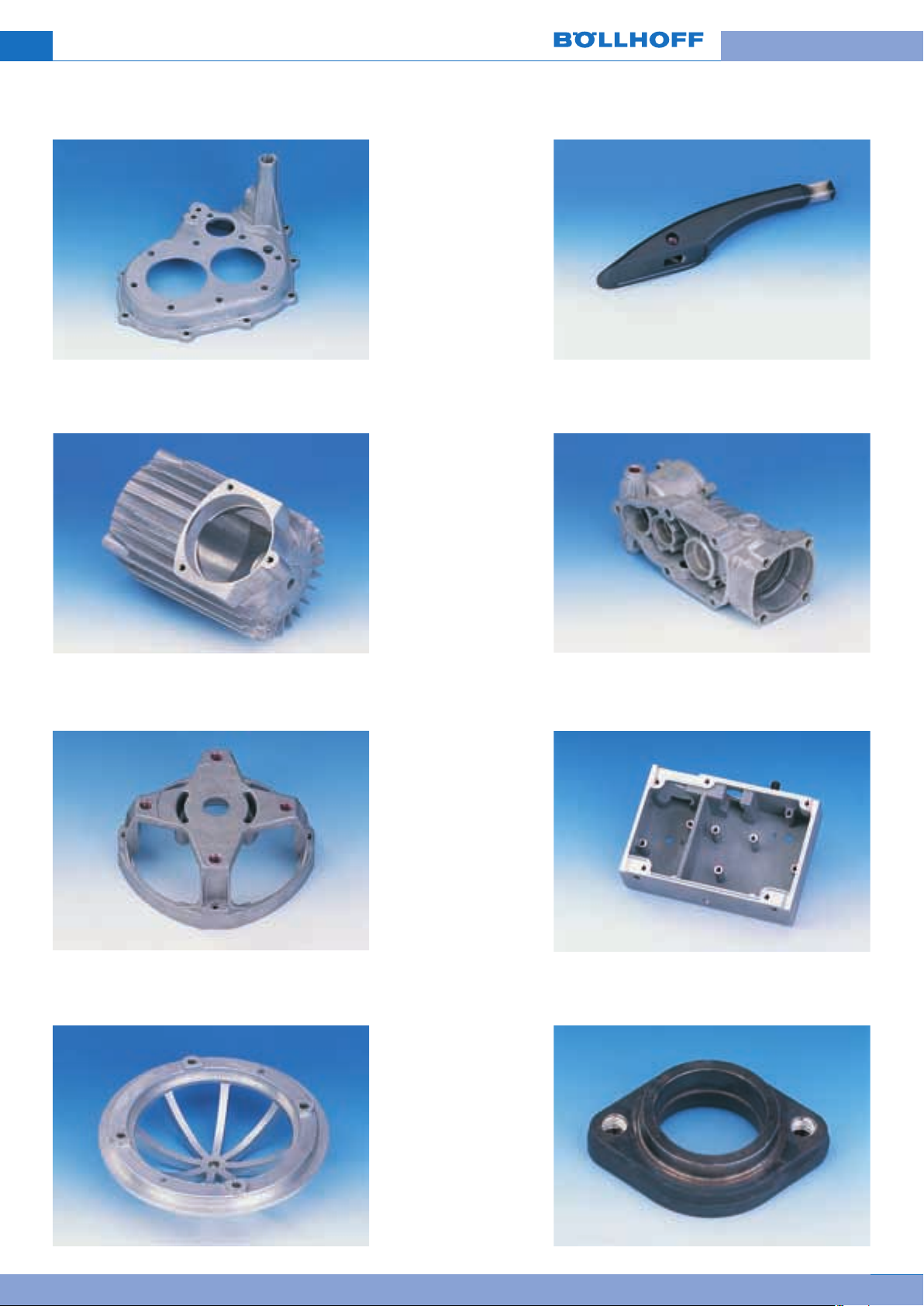

Coperchio scatola cambio in fusione di alluminio
®
HELICOIL M 6 x 6 free running
Braccio tettuccio apribile di una
plus
vettura. Pezzo fuso in alluminio
con HELICOIL®plus
M 6 x 6 SCREWLOCK
®
Alloggiamento in alluminio, flange con HELICOIL M 5 x 10 SCREWLOCK
®
plus
®
Scatola del cambio
di una fresatrice
in alluminio
®
HELICOIL
plus
M 10 x 15 SCREWLOCK
e HELICOIL®plus
M 6 x 12 free running
Sostegno motore in alluminio di una macchinqa per giardinag­gio. Antisvitamento garantito da
®
HELICOIL
plus SCREWLOCK
M 8 x 12
®
®
Scatola in alluminio per
componenti elettronici
®
HELICOIL
plus SCREWLOCK
Protezione di lampade da pavimento. Materiale: fusione di alluminio
®
HELICOIL
plus
M 8 x 12 free running
Dado per applicazioni
ad alta temperatura.
Filetti HELICOIL
SCREWLOCK
in Inconel argentato.
®
®
®
8
9
Page 10
Possibilità tecniche con HELICOIL®plus
Materiali
Materiale del Resistenza alle trazione in ambiente superficie Esempi
filetto
Acciaio inox 425°C di picco 1400 N/mm X5 CrNi 18 10 315°C continui rivestimento per qualsiasi materiale
Acciaio inox 425°C di picco 1400 N/mm X6 CrNiMoTi 17 12 2
temperature temperato disponibili
2
– senza Applicazioni classiche
– lubrificante di supporto e classe
315°C continui tenuta alla corrosione in acqua di mare
2
– cera – miglioramento della qualsiasi prodotto
– cadmiatura – vite inox a forte e acqua clorata
– argentatura – avvitamento con
secco di vite > 8,8
tenore di CrNi
qualsiasi prodotto in alluminio, leghe di
alluminio o magnesio
attrito ridotto
Resistenza alla Trattamenti di
Bronzo 300°C di picco 900 N/mm CuSN 6 250°C continui rivestimento – viti inox in CrNi
2
– senza – componenti in Cu
– cadmiatura – avvitamento di regolazione
Superlega 750°C di picco 1150 N/mm NiCr 15 Fe 7 TiAl
550°C continui rivestimento termiche e tenuta – propulsori di aerei
2
– senza – sollecitazioni – mezzi spaziali
Inconel X 750 – cadmiatura alla corrosione – turbocompressori Superlega 900°C di picco
NiCr 20 Co 18 Ti 600°C continui Nimonic 90
Lega di alluminio 170°C di picco 500 N/mm AlZnMgCu 1,5
150°C continui – lubrificante magnesio leggeri
2
–
anodizzato duro
– componenti in – veicoli
secco
Altri materiali o trattamenti di superficie su richiestaPer applicazioni con leghe di magnesio in ambiente esterno si devono prendere speciali precauzioni anticorrosioneCon viti in CrNi si consiglia un rivestimento o un lubrificante appropriatoSu richiesta
Tipi di filettatura
HELICOIL®plus free running HELICOIL®plus SCREWLOCK
Filettatura
Metrica ISO passo normale
Metrica ISO da M 8 x 1 a passo fine M 160 x 6 M 64 x 4
Gas ISO 228/1 BSP (British Standard Pipe)
Passo normale americano UNF/UNJC (Unified National Course)
Passo fine americano UNF/UNJF (Unified National Fine)
Passo normale britannico BSW (British Standard Whitworth)
Passo fine britannico BSF (British Standard Fine)
B.A. (British Association)
Non realizzabile in M 2 e M 2,5.
I filetti riportati HELICOIL®plus rispondono alle seguenti norme: DIN 8140, DIN 65536, LN 9039, LN 9499. Altre norme (es. MS o EN) su richiesta.
Diametro Lunghezza Diametro Lunghezza Pagina nominale nominale nominale nominale
M 2 a M 68
da
1
⁄8 a G 11⁄2
G
da
1
⁄8″ a 11⁄2″
da
2-56 a 11⁄2″-6
da
3-56 a 1
da
1
⁄8″ a 11⁄2″
da
3
⁄16″ a 11⁄2″
da
da 0BA a 6BA
1
⁄2″-12
0,5 d a 3 d
da
0,5 d a 3 d
da
1 d a 2,5 d – –
da
1 d a 2,5 d
da
1 d a 2,5 d
da
1 d a 2,5 d
da
1 d a 2,5 d
da
1 d a 2,5 d
da
M 2 a M 39
da
da M 8 x 1 a
2-56 a 3⁄4″-16
da
3-56 a 3⁄4″-16
da
5
⁄16″ a 3⁄4″
da
3
⁄16″ a 3⁄4″
da
0BA 2BA 4BA 6BA
da
0,75 d a 3 d
0,75 d a 3 d
da
1 d a 2,5 d
da
1 d a 2,5 d
da
1 d a 3 d
da
1 d a 2,5 d
da
1 d a 2,5 d
da
®
12-18
vedere
catalogo
HC
Page 11

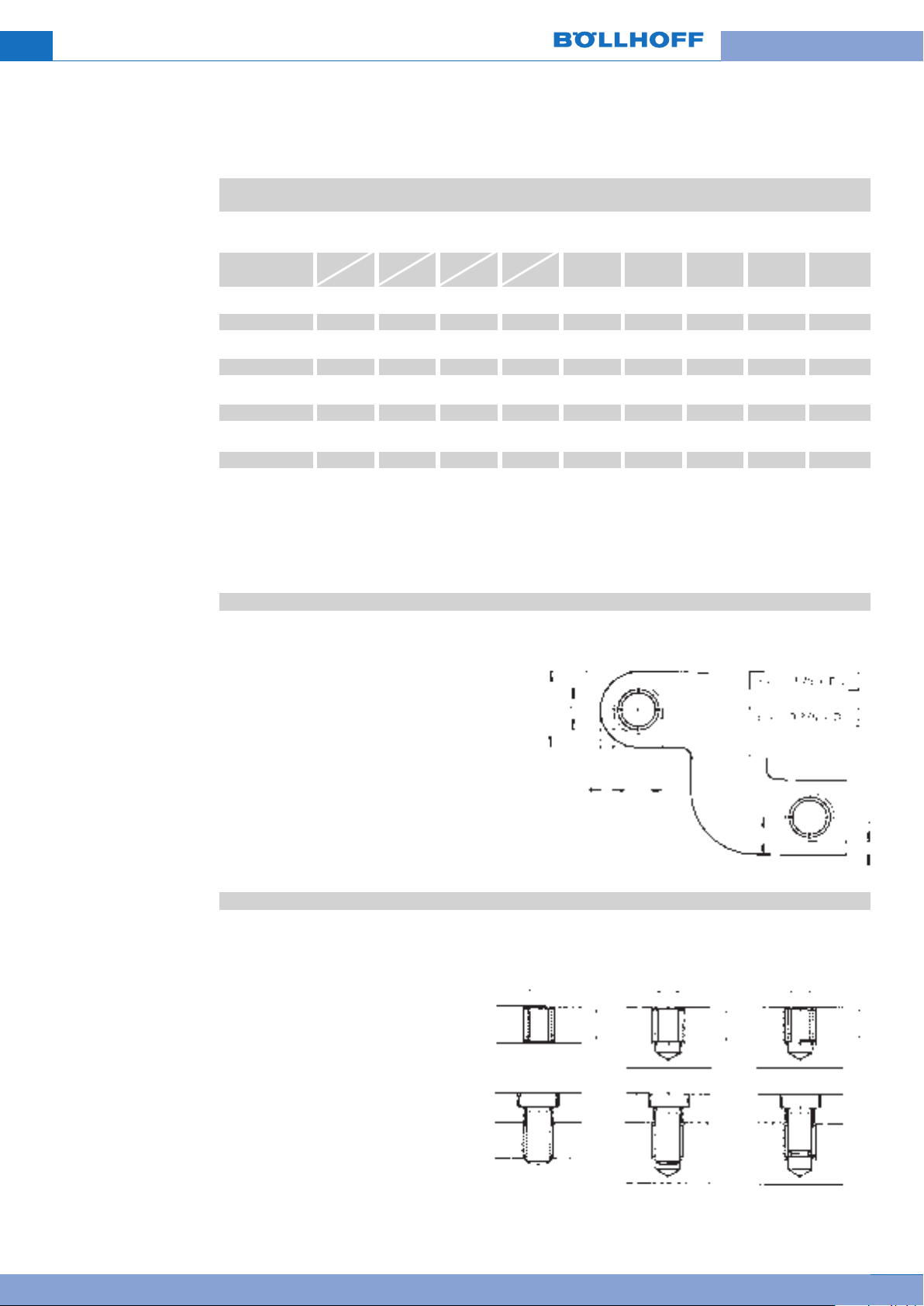

HELICOIL®plus regole di scelta e di costruzione
Determinazione della lunghezza nominale del filetto riportato
La tabella seguente permette di definire la lunghezza nominale dell’HELICOIL®plus in funzione del materiale che lo riceve e della classe della vite, ad una temperatura di 20°C
Durezza
materiale Classe della vite
Rm(N/mm2)* 4.6 5.6 6.6 6.9
fino a 100 1,5 d 1,5 d 2 d 2,5 d 3 d 3 d – – –
> 100 – 150 1,5 d 1,5 d 2 d 2 d 2,5 d 2,5 d 2,5 d 2,5 d 3 d
> 150 – 200 1 d 1,5 d 1,5 d 1,5 d 2 d 2 d 2 d 2,5 d 2,5 d
> 200 – 250 1 d 1 d 1,5 d 1,5 d 1,5 d 1,5 d 2 d 2,5 d 2,5 d
> 250 – 300 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d 2 d 2 d
> 300 – 350 1 d 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d 2 d
> 350 – 400 1 d 1 d 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d
> 400
* Resistenza alla trazione del materiale ricevente. Le lunghezze del filetto sono calcolate considerando la vite come l’elemento più debole dell’assemblaggio. Tali valori sono indicativi e garantiscono una totale sicurezza di utilizzo. Le lunghezze così definite possono a volte essere ridotte effettuando delle prove. Sono realizzabili lunghezze intermedie. Per assemblaggi soggetti a temperature elevate, bisognerà tenere conto dell’evoluzione della resistenza del mate­riale ricevente.
3.6 4.8 5.8 6.8
– 000 1 d 1 d 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d
8.8 9.8 10.9 12.9 14.9
Spessori di parete
Il calcolo dello spessore della parete dipende spesso dagli ingombri, ma condiziona la resistenza del pezzo e la lunghezza di avvitamento.
Le formule a fianco forniscono degli ordini di grandezza nel caso di leghe di alluminio molate e laminate e di una lunghezza installata di 1,5 d.
d = diametro nominale D
HC
a = spessore della parete
= diametro esterno della maschiatura
Rappresentazione simbolica su un esempio M 10 x 15:
Filetto HELICOIL®plus installato
Assemblaggio con vite e filetto HELICOIL installato
®
plus
M 10
®
HELICOIL plus 4130 0100 015
14,2
M 10
Trascinatore rotto Trascinatore non rotto
®
HELICOIL plus 4130 0100 015
14,2
M 10
®
HELICOIL plus 4130 0100 015
max. 14,2
10
11
Page 12
Dati tecnici sui filetti riportati
®
HELICOIL
plus
Aprire il pieghevole
per leggere
i dati tecnici
11 a

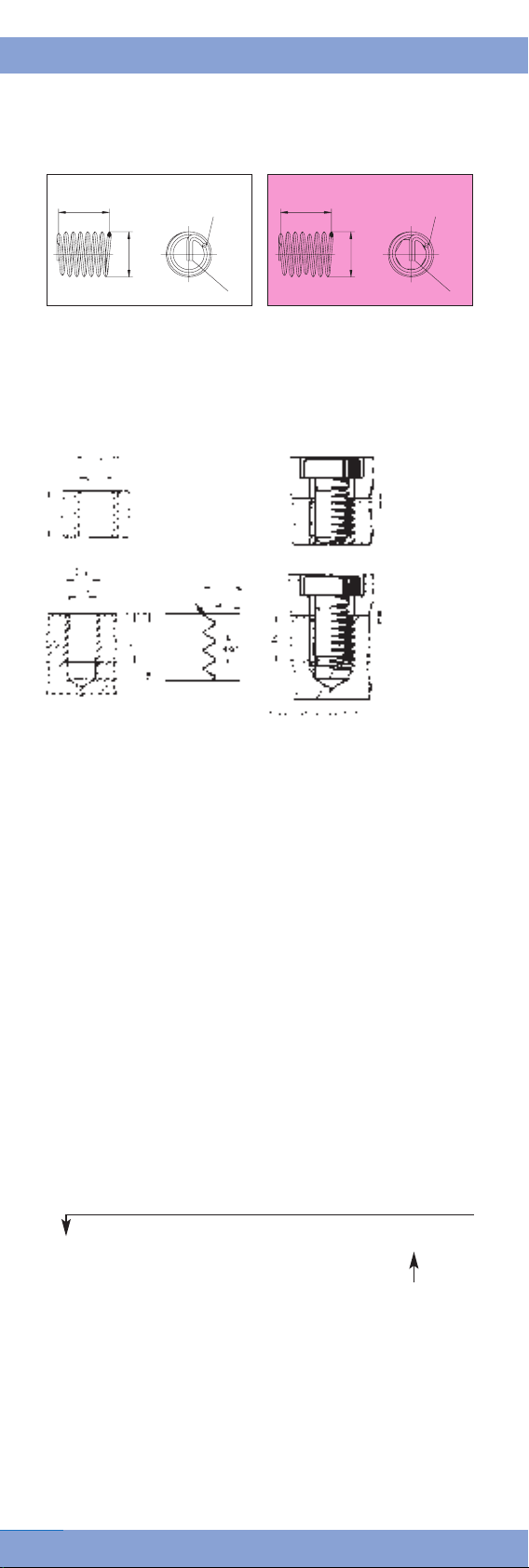

Page 13
Filetti riportati HELICOIL®plus
W
d
1
tacca di rottura
trascinatore
e
free running
SCREWLOCK
W
®
tacca di rottura
1
d
trascinator
Le quote di controllo dei filetti riportati prima del montaggio sono W e d1. La lunghezza è misurabile solo dopo il montaggio.
Maschiatura che riceve Montaggio l’HELICOIL
®
plus
d = diametro nominale del filetto riportato P = passo del filetto d
= diametro esterno del filetto allo stato libero
1
W = numero di spire allo stato libero D
= diametro esterno della maschiatura
HC
D
= diametro interno della maschiatura
1HC
B = diametro di foratura t
= profondità minima di foratura
1
t
= lunghezza nominale del filetto riportato
2
t
3
t
5
e profondità minima di maschiatura
= profondità massima di installazione della vite
(trascinatore non rotto)
= profondità di installazione del filetto in rapporto
alla superficie del pezzo = 0.25 P, if t
2
Nel caso di fresatura o sbavatura all’entrata della maschia­tura: diametro di fresatura max ≤ al diametro esterno della maschiatura DHC.
Nel caso di utilizzazione in serie di un filetto riportato HELI-
®
plus, raccomandiamo di aggiungere una volta il passo
COIL alle quote t1e t2.
Il materiale o il trattamento di superficie sono indicati dalla cifra in quinta posizione del Codice artcolo:
Esempio:
Inox A 2, X 5 CrNi 18 10
0 = 1 = Bronzo, CuSn 6
4130 002 0005
2 = Nimonic 90, NiCr 20 Co 18 Ti, argentato* 3 = Inox A 4, X 6 CrNiMoTi 17 12 2 4 = Inconel X 750, NiCr 15 fe 7 TiAl, argentato* 5 = Inconel X 750, NiCr 15 fe 7 TiAl, lucidato 6 = Inox A 2, X 5 CrNi 18 10, cadmiato 7 = Inox A 2, X 5 CrNi 18 10, su banda plastica** 8 = Bronzo, CuSn 6, su banda plastica**
Consultarci per altri materiali
** utilizzare un apparecchio speciale
** vedere pagina 18 Tutte le dimensioni sono in mm. Con riserva di ulteriori modifiche.
11 b
Page 14
Filetti riportati HELICOIL®plus
t2min.* d
D
1
1HC
D
HC
min. min. free running
dP00x d mm W max. max. B t3max. min.
1 d 2,0 2,9 1,8 4130 002 0002 1,5 d 3,0 4,9
M 2 0,40 2 d 4,0 6,9
2,5 d 5,0 8,9 4,8 4130 002 0005
2,6 2,09 2,8 2,18
2,1 3,8 2,52 4130 002 0004 consultarci
2,8 4130 002 0003
3 d 6,0 10,9 5,8 4130 002 0006
1 d 2,5 3,5 2,3 4130 025 0025 4132 025 0025 1,5 d 3,75 5,9
M 2,5 0,45 2 d 5,0 8,1
2,5 d 6,25 10,5 6,0 4130 025 0625 4132 025 0625
3,3 2,60 3,5 2,70
2,6 4,8 3,08 4130 025 0005 4132 025 0005
3,5 4130 025 0375 4132 025 0375
3 d 7,5 12,9 7,3 4130 025 0075 4132 025 0075
1 d 3,0 3,9 2,7 4130 003 0003 4132 003 0003 1,5 d 4,5 6,3
M 3 0,5 2 d 6,0 8,7
2,5 d 7,5 11,1 7,2 4130 003 0075 4132 003 0075
3,8 3,11 4,0 3,22
3,2 5,7 3,65 4130 003 0006 4132 003 0006
4,2 4130 003 0045 4132 003 0045
3 d 9,0 13,5 8,7 4130 003 0009 4132 003 0009
1 d 3,5 3,7 3,2 4130 035 0035 4132 035 0035 1,5 d 5,25 6,3
M 3,5 0,6 2 d 7,0 8,7
2,5 d 8,75 11,2 8,5 4130 035 0875 4132 035 0875
4,55 3,63 4,75 3,76
3,7 6,7 4,28 4130 035 0007 4132 035 0007
5,0 4130 035 0053 4132 035 0053
3 d 10,5 13,3 10,2 4130 035 0105 4132 035 0105
Codice articolo Codice articolo
SCREWLOCK
®
1 d 4,0 3,7 3,6 4130 004 0004 4132 004 0004 1,5 d 6,0 6,1
M 4 0,7 2 d 8,0 8,4
2,5 d 10,0 10,9 9,6 4130 004 0010 4132 004 0010 3 d 12,0 13,2 11,6 4130 004 0012 4132 004 0012
1 d 5,0 4,3 4,6 4130 005 0005 4132 005 0005 1,5 d 7,5 6,9
M 5 0,8 2 d 10,0 9,7
2,5 d 12,5 12,3 12,1 4130 005 0125 4132 005 0125 3 d 15,0 14,8 14,6 4130 005 0015 4132 005 0015
1 d 6,0 4,2 5,5 4130 006 0006 4132 006 0006 1,5 d 9,0 6,9
M 6 1,0 2 d 12,0 9,6
2,5 d 15,0 12,3 14,5 4130 006 0015 4132 006 0015 3 d 18,0 14,6 17,5 4130 006 0018 4132 006 0018
1 d 7,0 5,3 6,5 4130 007 0007 4132 007 0007 1,5 d 10,5 8,2
M 7 1,0 2 d 14,0 11,1
2,5 d 17,5 14,3 17,0 4130 007 0175 4132 007 0175 3 d 21,0 17,4 20,5 4130 007 0021 4132 007 0021
1 d 8,0 4,7 7,4 4130 008 0008 4132 008 0008 1,5 d 12,0 7,4
M 8 1,25 2 d 16,0 10,6
2,5 d 20,0 13,5 19,4 4130 008 0020 4132 008 0020 3 d 24,0 16,4 23,4 4130 008 0024 4132 008 0024
5,05 4,15 5,25 4,29
6,35 5,17 6,6 5,33
7,6 6,22 7,85 6,41
8,65 7,22 8,9 7,41
9,85 8,27
10,1 8,48
5,6 4130 004 0006 4132 004 0006
4,2 7,6 4,91 4130 004 0008 4132 004 0008
7,1 4130 005 0075 4132 005 0075
5,2 9,6 6,04 4130 005 0010 4132 005 0010
8,5 4130 006 0009 4132 006 0009
6,3 11,5 7,30 4130 006 0012 4132 006 0012
10,0 4130 007 0105 4132 007 0105
7,3 13,5 8,30 4130 007 0014 4132 007 0014
11,4 4130 008 0012 4132 008 0012
8,4 15,4 9,62 4130 008 0016 4132 008 0016
1 d 8,0 6,1 7,5 4130 008 3008 4132 008 3008 1,5 d 12,0 9,5
M 8 x 1 1,0 2 d 16,0 12,9
2,5 d 20,0 16,5 19,5 4130 008 3020 4132 008 3020
9,85 8,22
10,1 8,41
8,3 15,5 9,30 4130 008 3016 4132 008 3016
11,5 4130 008 3012 4132 008 3012
3 d 24,0 19,9 23,5 4130 008 3024 4132 008 3024
*Altre lunghezze su richiesta.
vedasi pieghevole pag. 11b Vedere anche le pagine seguenti
Page 15
Filetti riportati HELICOIL®plus
t2min.* d
D
1
1HC
D
min. min. free running
dP00x d mm W max. max. B t3max. min.
1 d 9,0 5,3 8,4 4130 009 0009 1,5 d 13,5 8,6
M 9 1,25 2 d 18,0 11,9
2,5 d 22,5 15,3 21,9 4130 009 0225
10,85 9,27 11,1 9,48
9,4 17,4 10,62 4130 009 0018 consultarci
12,9 4130 009 0135
3 d 27,0 18,1 26,4 4130 009 0027
1 d 10,0 5,0 9,2 4130 010 0010 4132 010 0010
1,5 d 15,0 8,1
M 10 1,5 2 d 20,0 11,2
2,5 d 25,0 14,2 24,2 4130 010 0025 4132 010 0025
12,1 10,32 12,5 10,56
10,50 19,2 11,95 4130 010 0020 4132 010 0020
14,2 4130 010 0015 4132 010 0015
3 d 30,0 17,2 29,2 4130 010 0030 4132 010 0030
1 d 10,0 7,6 9,5 4130 010 3010 4132 010 3010
1,5 d 15,0 12,1
M 10 x 1 1,0 2 d 20,0 16,3
2,5 d 25,0 20,7 24,5 4130 010 3025 4132 010 3025
12,1 10,22 12,5 10,41
10,25 19,5 11,30 4130 010 3020 4132 010 3020
14,5 4130 010 3015 4132 010 3015
3 d 30,0 25,0 29,5 4130 010 3030 4132 010 3030
1 d 10,0 6,0 9,4 4130 010 9010 4132 010 9010
1,5 d 15,0 9,7
M 10 x 1,25 1,25 2 d 20,0 13,1
2,5 d 25,0 16,9 24,4 4130 010 9025 4132 010 9025
12,1 10,27 12,5 10,48
10,40 19,4 11,62 4130 010 9020 4132 010 9020
14,4 4130 010 9015 4132 010 9015
3 d 30,0 20,1 29,4 4130 010 9030 4132 010 9030
Codice articolo Codice articolo
HC
SCREWLOCK
®
1 d 11,0 5,6 10,2 4130 011 0011
1,5 d 16,5 9,0
M 11 1,5 2 d 22,0 12,3
2,5 d 27,5 15,7 26,7 4130 011 0275
3 d 33,0 19,1 32,2 4130 011 0033
1 d 12,0 5,2 11,1 4130 012 0012 4132 012 0012
1,5 d 18,0 8,4
M 12 1,75 2 d 24,0 11,7
2,5 d 30,0 14,7 29,1 4130 012 0030 4132 012 0030
3 d 36,0 18,0 35,1 4130 012 0036 4132 012 0036
1 d 12,0 9,3 11,5 4130 012 3012
1,5 d 18,0 14,5
M 12 x 1 1 ,0 2 d 24,0 19,5
2,5 d 30,0 24,8 29,5 4130 012 3030
3 d 36,0 30,0 35,5 4130 012 3036
1 d 12,0 7,4 11,4 4130 012 9012 4132 012 9012
1,5 d 18,0 11,6
M 12 x 1,25 1,25 2 d 24,0 15,9
2,5 d 30,0 20,0 29,4 4130 012 9030 4132 012 9030
3 d 36,0 24,3 35,4 4130 012 9036 4132 012 9036
1 d 12,0 6,2 11,2 4130 012 4012 4132 012 4012
1,5 d 18,0 9,8
M 12 x 1,5 1 ,5 2 d 24,0 13,5
2,5 d 30,0 17,1 29,2 4130 012 4030 4132 012 4030
3 d 36,0 20,8 35,2 4130 012 4036 4132 012 4036
13,1 11,33 13,5 11,56
14,4 12,38 14,8 12,64
14,4 12,22 14,8 12,41
14,4 12,27 14,8 12,48
14,4 12,32 14,8 12,56
15,7 4130 011 0165
11,50 21,2 12,95 4130 011 0022 consultarci
17,1 4130 012 0018 4132 012 0018
12,50 23,1 14,27 4130 012 0024 4132 012 0024
17,5 4130 012 3018
12,25 23,5 13,30 4130 012 3024 consultarci
17,4 4130 012 9018 4132 012 9018
12,25 23,4 13,62 4130 012 9024 4132 012 9024
17,2 4130 012 4018 4132 012 4018
12,50 23,2 13,95 4130 012 4024 4132 012 4024
*Altre lunghezze su richiesta.
vedasi pieghevole pag. 11b Vedere anche le pagine seguenti
12
13
Page 16
Filetti riportati HELICOIL®plus
t2min.* d
min. min. free running
D
1
1HC
D
Codice articolo Codice articolo
HC
SCREWLOCK
dP00x d mm W max. max. B t3max. min.
1 d 14,0 5,6 13,0 4130 014 0014 4132 014 0014
1,5 d 21,0 8,8
M 14 2,0 2 d 28,0 12,0
2,5 d 35,0 15,2 34,0 4130 014 0035 4132 014 0035
16,8 14,43 17,2 14,73
14,50 27,0 16,60 4130 014 0028 4132 014 0028
20,0 4130 014 0021 4132 014 0021
1 d 14,0 11,2 13,5 4130 014 3014
1,5 d 21,0 17,2 16,8 14,22 20,5 4130 014 3021 consultarci
M 14 x 1 1,0 2 d 28,0 23,2 17,2 14,41 14,25 27,5 15,30 4130 014 3028
2,5 d 35,0 29,2 34,5 4130 014 3035
8,4 4,6 7,8 4130 014 9084
12,4 7,4 16,8 14,27 11,8 4130 014 9124 consultarci
M 14 x 1,25 1,25 14,4 9,1 17,2 14,48 14,25 13,8 15,62 4130 014 9144
thread
spark plug
16,4 10,2 15,8 4130 014 9164
1 d 14,0 7,4 13,2 4130 014 4014 4132 014 4014
1,5 d 21,0 11,6 16,8 14,38 20,2 4130 014 4021 4132 014 4021
M 14 x 1,5 1,5 2 d 28,0 15,7 17,2 14,56 14,50 27,2 15,95 4130 014 4028 4132 014 4028
2,5 d 35,0 19,9 34,2 4130 014 4035 4132 014 4035
®
1 d 16,0 6,5 15,0 4130 016 0016 4132 016 0016
1,5 d 24,0 10,1 19,0 16,43 23,0 4130 016 0024 4132 016 0024
M 16 2,0 2 d 32,0 13,8 19,4 16,73 16,50 31,0 18,60 4130 016 0032 4132 016 0032
2,5 d 40,0 17,5 39,0 4130 016 0040 4132 016 0040
1 d 16,0 8,7 15,2 4130 016 4016 4132 016 4016
1,5 d 24,0 13,4 19,0 16,32 23,2 4130 016 4024 4132 016 4024
M 16 x 1,5 1,5 2 d 32,0 18,1 19,4 16,56 16,50 31,2 17,95 4130 016 4032 4132 016 4032
2,5 d 40,0 22,9 39,2 4130 016 4040 4132 016 4040
0,5 d 9,0 2,3 7,7 4130 018 0009 4132 018 0009 0,75 d 13,5 3,8
M 18 2,5 1 d 18,0 5,6
1,5 d 27,0 9,0 25,7 4130 018 0027 4132 018 0027
21,5 18,54 22,0 18,90
18,75 16,7 21,25 4130 018 0018 4132 018 0018
12,2 4130 018 0135 4132 018 0135
2 d 36,0 12,3 34,7 4130 018 0036 4132 018 0036
0,5 d 9,0 4,2 8,2 4130 018 4009 4132 018 4009 0,75 d 13,5 7,0
M 18 x 1,5 1,5 1 d 18,0 9,5
1,5 d 27,0 14,9 26,2 4130 018 4027 4132 018 4027
21,5 18,32 22,0 18,56
18,50 17,2 19,95 4130 018 4018 4132 018 4018
12,7 4130 018 4135 4132 018 4135
2 d 36,0 20,2 35,2 4130 018 4036 4132 018 4036
0,5 d 9,0 3,1 8,0 4130 018 5009 4132 018 5009 0,75 d 13,5 5,1
M 18 x 2 2,0 1 d 18,0 7,1
1,5 d 27,0 11,2 26,0 4130 018 5027 4132 018 5027
21,5 18,43 22,0 18,72
18,50 17,0 20,60 4130 018 5018 4132 018 5018
12,5 4130 018 5135 4132 018 5135
2 d 36,0 15,1 35,0 4130 018 5036 4132 018 5036
*Altre lunghezze su richiesta.
vedasi pieghevole pag. 11b Vedere anche le pagine seguenti
Page 17
Filetti riportati HELICOIL®plus
t2min.* d
D
1
1HC
D
min. min. free running
dP00x d mm W max. max. B t3max. min.
0,5 d 10,0 2,7 8,7 4130 020 0010 4132 020 0010 0,75 d 15,0 4,5
M 20 2,5 1 d 20,0 6,3
1,5 d 30,0 10,0 28,7 4130 020 0030 4132 020 0030
23,7 20,54 24,2 20,90
20,75 18,7 23,25 4130 020 0020 4132 020 0020
13,7 4130 020 0015 4132 020 0015
2 d 40,0 13,7 38,7 4130 020 0040 4132 020 0040
0,5 d 10,0 4,9 9,2 4130 020 4010 4132 020 4010 0,75 d 15,0 7,9
M 20 x 1,5 1,5 1 d 20,0 10,7
1,5 d 30,0 16,7 29,2 4130 020 4030 4132 020 4030
23,7 20,32 24,2 20,56
20,50 19,2 21,95 4130 020 4020 4132 020 4020
14,2 4130 020 4015 4132 020 4015
2 d 40,0 22,4 39,2 4130 020 4040 4132 020 4040
0,5 d 10,0 3,5 9,0 4130 020 5010 4132 020 5010 0,75 d 15,0 5,8
M 20 x 2 2,0 1 d 20,0 8,0
1,5 d 30,0 12,5 29,0 4130 020 5030 4132 020 5030
23,7 20,43 24,2 20,73
20,50 19,0 22,60 4130 020 5020 4132 020 5020
14,0 4130 020 5015 4132 020 5015
2 d 40,0 16,8 39,0 4130 020 5040 4132 020 5040
0,5 d 11,0 3,0 9,7 4130 022 0011 4132 022 0011 0,75 d 16,5 5,0
M 22 2,5 1 d 22,0 6,9
1,5 d 33,0 10,9 31,7 4130 022 0033 4132 022 0033
26,3 22,54 26,8 22,90
22,75 20,7 25,25 4130 022 0022 4132 022 0022
15,2 4130 022 0165 4132 022 0165
2 d 44,0 15,0 42,7 4130 022 0044 4132 022 0044
Codice articolo Codice articolo
HC
SCREWLOCK
®
0,5 d 11,0 5,5 10,2 4130 022 4011 0,75 d 16,5 8,6
M 22 x 1,5 1,5 1 d 22,0 11,7
1,5 d 33,0 18,1 32,2 4130 022 4033 2 d 44,0 24,5 43,2 4130 022 4044
0,5 d 11,0 3,9 10,0 4130 022 5011 4132 022 5011 0,75 d 16,5 6,4
M 22 x 2 2,0 1 d 22,0 8,7
1,5 d 33,0 13,6 32,0 4130 022 5033 4132 022 5033 2 d 44,0 18,4 43,0 4130 022 5044 4132 022 5044
0,5 d 12,0 2,6 10,5 4130 024 0012 4132 024 0012 0,75 d 18,0 4,5
M 24 3,0 1 d 24,0 6,2
1,5 d 36,0 10,0 34,5 4130 024 0036 4132 024 0036 2 d 48,0 14,0 46,5 4130 024 0048
0,5 d 12,0 6,0 11,2 4130 024 4012 0,75 d 18,0 9,5
M 24 x 1,5 1,5 1 d 24,0 12,9
1,5 d 36,0 19,8 35,2 4130 024 4036 2 d 48,0 26,7 47,2 4130 024 4048
0,5 d 12,0 4,3 11,0 4130 024 5012 4132 024 5012 0,75 d 18,0 7,0
M 24 x 2 2,0 1 d 24,0 9,6
1,5 d 36,0 15,0 35,0 4130 024 5036 4132 024 5036 2 d 48,0 20,2 47,0 4130 024 5048 4132 024 5048
26,3 22,32 26,8 22,56
26,3 22,43 26,8 22,73
28,6 24,65 29,1 25,05
28,6 24,33 29,1 24,56
28,6 24,43 29,1 24,73
15,7 4130 022 4165
22,50 21,2 23,95 4130 022 4022 consultarci
15,5 4130 022 5165 4132 022 5165
22,50 21,0 24,60 4130 022 5022 4132 022 5022
16,5 4130 024 0018 4132 024 0018
24,75 22,5 27,90 4130 024 0024 4132 024 0024
17,2 4130 024 4018
24,50 23,2 25,95 4130 024 4024 consultarci
17,0 4130 024 5018 4132 024 5018
24,50 23,0 26,60 4130 024 5024 4132 024 5024
*Altre lunghezze su richiesta.
vedasi pieghevole pag. 11b Vedere anche le pagine seguenti
14
15
Page 18
Filetti riportati HELICOIL®plus
t2min.* d
D
1
1HC
D
min. min. free running
dP00x d mm W max. max. B t3max. min.
0,5 d 13,0 6,5 12,2 4130 026 4013 0,75 d 19,5 10,3
M 26 x 1,5 1,5 1 d 26,0 14,0
1,5 d 39,0 21,6 38,2 4130 026 4039
31,0 26,33 31,5 26,56
26,50 25,2 27,95 4130 026 4026 consultarci
18,7 4130 026 4195
2 d 52,0 29,1 51,2 4130 026 4052
0,5 d 13,5 3,2 12,0 4130 027 0135 4132 027 0135 0,75 d 20,3 5,0
M 27 3,0 1 d 27,0 7,1
1,5 d 40,5 11,4 39,0 4130 027 0405 4132 027 0405
32,2 27,65 32,7 28,05
27,75 25,5 30,90 4130 027 0027 4132 027 0027
18,8 4130 027 0203 4132 027 0203
2 d 54,0 15,4 52,5 4130 027 0054 4132 027 0054
0,5 d 13,5 6,7 12,7 4130 027 4135 0,75 d 20,3 10,7
M 27 x 1,5 1,5 1 d 27,0 14,6
1,5 d 40,5 22,6 39,7 4130 027 4405
32,2 27,33 32,7 27,56
27,50 26,2 28,95 4130 027 4027 consultarci
19,5 4130 027 4203
2 d 54,0 30,0 53,2 4130 027 4054
0,5 d 13,5 5,1 12,5 4130 027 5135 0,75 d 20,3 7,9
M 27 x 2 2,0 1 d 27,0 10,8
1,5 d 40,5 16,8 39,5 4130 027 5405
32,2 27,43 32,7 27,73
27,50 26,0 29,60 4130 027 5027 consultarci
19,3 4130 027 5203
2 d 54,0 22,6 53,0 4130 027 5054
Codice articolo Codice articolo
HC
SCREWLOCK
®
0,5 d 14,0 7,1 13,2 4130 028 4014 0,75 d 21,0 11,1
M 28 x 1,5 1,5 1 d 28,0 15,2
1,5 d 42,0 23,3 41,2 4130 028 4042 2 d 56,0 31,4 55,2 4130 028 4056
0,5 d 15,0 3,0 13,2 4130 030 0015 4132 030 0015 0,75 d 22,5 4,9
M 30 3,5 1 d 30,0 7,0
1,5 d 45,0 11,0 43,2 4130 030 0045 4132 030 0045 2 d 60,0 14,9 58,2 4130 030 0060 4132 030 0060
0,5 d 15,0 7,8 14,2 4130 030 4015 0,75 d 22,5 12,2
M 30 x 1,5 1,5 1 d 30,0 16,5
1,5 d 45,0 25,3 44,2 4130 030 4045 2 d 60,0 34,0 59,2 4130 030 4060
0,5 d 15,0 5,7 14,0 4130 030 5015 0,75 d 22,5 9,0
M 30 x 2 2,0 1 d 30,0 12,3
1,5 d 45,0 19,0 44,0 4130 030 5045 2 d 60,0 25,5 59,0 4130 030 5060
0,5 d 16,5 3,4 14,7 4130 033 0165 0,75 d 24,8 5,6
M 33 3,5 1 d 33,0 7,8
1,5 d 49,5 12,2 47,7 4130 033 0495 4132 033 0495 2 d 66,0 16,5 64,2 4130 033 0066 4132 033 0066
33,1 28,33 33,6 28,56
35,2 30,76 35,7 31,21
35,2 30,33 35,7 30,56
35,2 30,43 35,7 30,73
38,3 33,76 38,8 34,21
20,2 4130 028 4021
28,50 27,2 29,95 4130 028 4028 consultarci
20,7 4130 030 0225 4132 030 0225
31,00 28,2 34,55 4130 030 0030 4132 030 0030
21,7 4130 030 4225
30,50 29,2 31,95 4130 030 4030 consultarci
21,5 4130 030 5225
30,50 29,0 32,60 4130 030 5030 consultarci
23,0 4130 033 0248
34,00 31,2 37,55 4130 033 0033 4132 033 0033
*Altre lunghezze su richiesta.
vedasi pieghevole pag. 11b Vedere anche le pagine seguenti
Page 19
Filetti riportati HELICOIL®plus
t2min.* d
D
1
1HC
D
min. min. free running
dP00x d mm W max. max. B t3max. min.
0,5 d 16,5 6,4 15,5 4130 033 5165 0,75 d 24,8 10,1
M 33 x 2 2,0 1 d 33,0 13,7
1,5 d 49,5 21,2 48,5 4130 033 5495
38,3 33,43 38,8 33,73
33,50 32,0 35,60 4130 033 5033 consultarci
23,8 4130 033 5248
2 d 66,0 28,4 65,0 4130 033 5066
0,5 d 18,0 3,2 16,0 4130 036 0018 0,75 d 27,0 5,0
M 36 4,0 1 d 36,0 7,0
1,5 d 54,0 11,1 52,0 4130 036 0054 4132 036 0054
42,1 36,87 42,6 37,34
37,00 34,0 41,20 4130 036 0036 4132 036 0036
25,0 4130 036 0027
2 d 72,0 15,2 70,0 4130 036 0072 4132 036 0072
0,5 d 18,0 9,5 17,2 4130 036 4018 0,75 d 27,0 14,7
M 36 x 1,5 1,5 1 d 36,0 19,9
1,5 d 54,0 30,5 53,2 4130 036 4054
42,1 36,33 42,6 36,56
36,50 35,2 37,95 4130 036 4036 consultarci
26,2 4130 036 4027
2 d 72,0 41,0 71,2 4130 036 4072
0,5 d 18,0 6,8 17,0 4130 036 5018 0,75 d 27,0 10,3
M 36 x 2 2,0 1 d 36,0 14,1
1,5 d 54,0 21,9 53,0 4130 036 5054
42,1 36,43 42,6 36,73
36,50 35,0 38,60 4130 036 5036 consultarci
26,0 4130 036 5027
2 d 72,0 31,1 71,0 4130 036 5072
Codice articolo Codice articolo
HC
SCREWLOCK
®
0,5 d 18,0 4,4 16,5 4130 036 6018 4132 036 6018 0,75 d 27,0 7,2
M 36 x 3** 3,0 1 d 36,0 9,9
1,5 d 54,0 15,3 52,5 4130 036 6054 4132 036 6054 2 d 72,0 20,5 70,5 4130 036 6072 4132 036 6072
0,75 d 29,3 5,5 23,4 4130 039 0293 4132 039 0293 1 d 39,0 7,7
M 39 4,0 1,25 d 48,8 9,9
1,5 d 58,5 12,3 52,6 4130 039 0585 4132 039 0585 2 d 78,0 16,6 72,1 4130 039 0078 4132 039 0078
0,5 d 19,5 7,5 16,6 4130 039 5195 4132 039 5195 0,75 d 29,3 11,9
M 39 x 2 2,0 1 d 39,0 16,3
1,25 d 48,8 20,6 45,8 4130 039 5488 4132 039 5488 1,5 d 58,5 25,0 55,6 4130 039 5585 4132 039 5585
0,5 d 19,5 4,9 15,1 4130 039 6195 4132 039 6195 0,75 d 29,3 7,8
M 39 x 3 3,0 1 d 39,0 10,8
1,25 d 48,8 13,7 44,3 4130 039 6488 4132 039 6488 1,5 d 58,5 16,8 54,1 4130 039 6585 4132 039 6585
42,1 36,65 42,6 37,05
45,1 39,87 45,6 40,34
45,1 39,43 45,6 39,73
45,1 39,65 45,6 40,05
25,5 4130 036 6027 4132 036 6027
37,00 34,5 39,90 4130 036 6036 4132 036 6036
33,1 4130 039 0039 4132 039 0039
40,00 42,9 44,20 4130 039 0488 4132 039 0488
26,3 4130 039 5293 4132 039 5293
39,50 36,1 41,60 4130 039 5039 4132 039 5039
24,8 4130 039 6293 4132 039 6293
40,00 34,6 42,90 4130 039 6039 4132 039 6039
*Altre lunghezze su richiesta. HELICOIL®plus > M 24 upon request.
** Sono realizzabili altri diametri nominali. Vedere i tipi di filettatura proposti a pagina 10.
vedasi pieghevole pag. 11b
16
17
Page 20

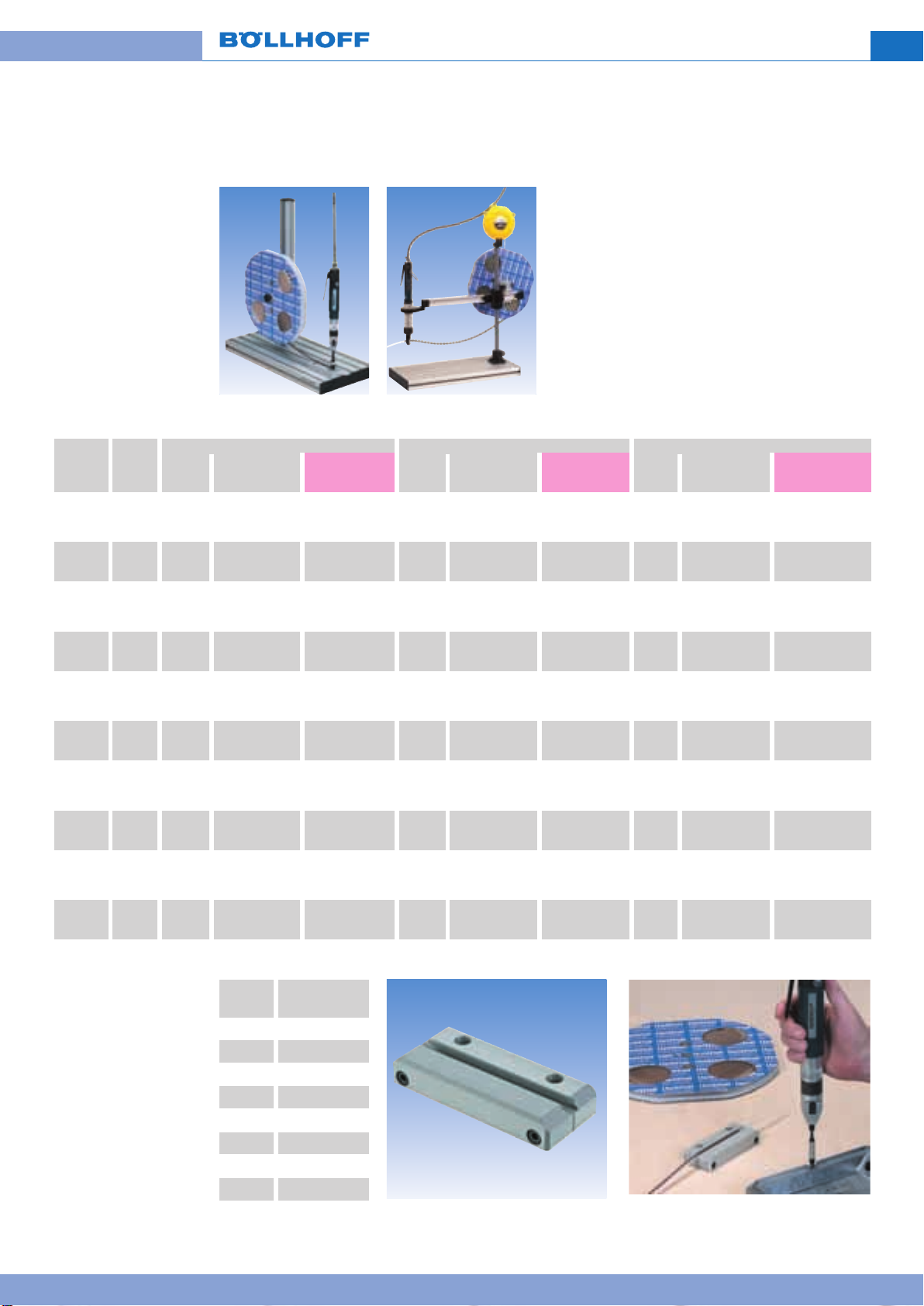

Filetti riportati HELICOIL®plus su banda plastica per una posa ottimizzata
HELICOIL
®
plus STRIPFEED
®
I filetti HELICOIL®plus su banda plastica risultano parti­colarmente utili nella posa di filetti di piccole dimensioni. Possono essere proposti degli apparecchi di posa a mano o su bracci orientabili bilanciati. Vantaggi d’uso in piccole o grandi serie:
manipolazione semplificata
miglioramento delle condizioni di lavoro per il mon-
taggio in serie
aumento del rendimento grazie ad un’alimentazione
più sicura del filetto
abbattimento dei costi di montaggio per pezzo
Accessori: vedi pagina 41
Diametro nominale nominale di free running SCREWLOCK Ø filetti Codice articolo Codice articolo filetti Codice articolo Codice articolo filetti Codice articolo Codice articolo
M 2
M 2,5 1,5 x d 4000* 4130 725 0006* 4132 725 0006* 1000* 4130 725 0026* 4132 725 0026* 150* 4130 725 0016* 4132 725 0016*
M 3 1,5 x d 2800* 4130 703 0006* 4132 703 0006* 1000* 4130 703 0026* 4132 703 0026* 100* 4130 703 0016* 4132 703 0016*
M 3,5 1,5 x d 5000* 4130 735 0006* 4132 735 0006* 1000* 4130 735 0026* 4132 735 0026* 100* 4130 735 0016* 4132 735 0016*
M 4 1,5 x d 1500* 4130 704 0006* 4132 704 0006* 1000* 4130 704 0026* 4132 704 0026* 100* 4130 704 0016* 4132 704 0016*
M 5 1,5 x d 1000* 4130 705 0006* 4132 705 0006* 100* 4130 705 0016* 4132 705 0016*
M 6 1,5 x d 750* 4130 706 0006* 4132 706 0006* 100* 4130 706 0016* 4132 706 0016*
M 8 1,5 x d 400* 4130 708 0006* 4132 708 0006* 100* 4130 708 0016* 4132 708 0016*
M 10 1,5 x d 270* 4130 710 0006* 4132 710 0006*
Lunghezza
1 x d 5000* 4130 702 0004* 4132 725 0504* 1000* 4130 702 0024* 4132 725 0524* 150* 4130 702 0014* 4132 725 0514*
1,5 x d 5000* 4130 702 0006* 4132 702 0006* 1000* 4130 702 0026* 4132 702 0026* 150 2 x d 5000* 4130 702 0008* 4132 702 0008* 1000* 4130 702 0028* 4132 702 0028* 150* 4130 702 0018* 4132 702 0018*
1 x d 5000* 4130 725 0004* 4132 725 0004* 1000* 4130 725 0024* 4132 725 0024* 150* 4130 725 0014* 4132 725 0014*
2 x d 3000* 4130 725 0008* 4132 725 0008* 1000* 4130 725 0028* 4132 725 0028* 150* 4130 725 0018* 4132 725 0018* 1 x d 4000* 4130 703 0004* 4132 703 0004* 1000* 4130 703 0024* 4132 703 0024* 100* 4130 703 0014* 4132 703 0014*
2 x d 2000* 4130 703 0008* 4132 703 0008* 1000* 4130 703 0028* 4132 703 0028* 100* 4130 703 0018* 4132 703 0018* 1 x d 5000* 4130 735 0004* 4132 735 0004* 1000* 4130 735 0024* 4132 735 0024* 100* 4130 735 0014* 4132 735 0014*
2 x d 5000* 4130 735 0008* 4132 735 0008* 1000* 4130 735 0028* 4132 735 0028* 100* 4130 735 0018* 4132 735 0018* 1 x d 2200* 4130 704 0004* 4132 704 0004* 1000* 4130 704 0024* 4132 704 0024* 100* 4130 704 0014* 4132 704 0014*
2 x d 1300* 4130 704 0008* 4132 704 0008* 100* 4130 704 0018* 4132 704 0018* 1 x d 1500* 4130 705 0004* 4132 705 0004* 1000* 4130 705 0024* 4132 705 0024* 100* 4130 705 0014* 4132 705 0014*
2 x d 800* 4130 705 0008* 4132 705 0008* 100* 4130 705 0018* 4132 705 0018* 1 x d 1100* 4130 706 0004* 4132 706 0004* 100* 4130 706 0014* 4132 706 0014*
2 x d 550* 4130 706 0008* 4132 706 0008* 100* 4130 706 0018* 4132 706 0018* 1 x d 650* 4130 708 0004* 4132 708 0004* 100* 4130 708 0014* 4132 708 0014*
2 x d 300* 4130 708 0008* 4132 708 0008* 100* 4130 708 0018* 4132 708 0018* 1 x d 400* 4130 710 0004* 4132 710 0004*
2 x d 200* 4130 710 0008* 4132 710 0008*
Bobine di diametro 320 mm Bobine di diametro 220 mm Bobine per "pick and place"
Numero HELICOIL®plus HELICOIL®plus Numero HELICOIL®plus HELICOIL®plus Numero HELICOIL®plus HELICOIL®plus
®
di free running SCREWLOCK
Consultarci per dimensioni in pollici.
®
di free running SCREWLOCK
* 4130 702 0016* 4132 702 0016*
®
* Su richiesta
HELICOIL®plus
pick and place
Diametro Codice nominale articolo
M 2 4148 002 0000 M 2,5 4148 002 0000 M 3 4148 002 0000 M 3,5 4148 002 0000 M 4 4148 004 0000 M 5 4148 004 0000 M 6 4148 006 0000 M 8 4148 008 0000
Dispositivo "pick and place"
Posa dell’HELICOIL®plus
Page 21

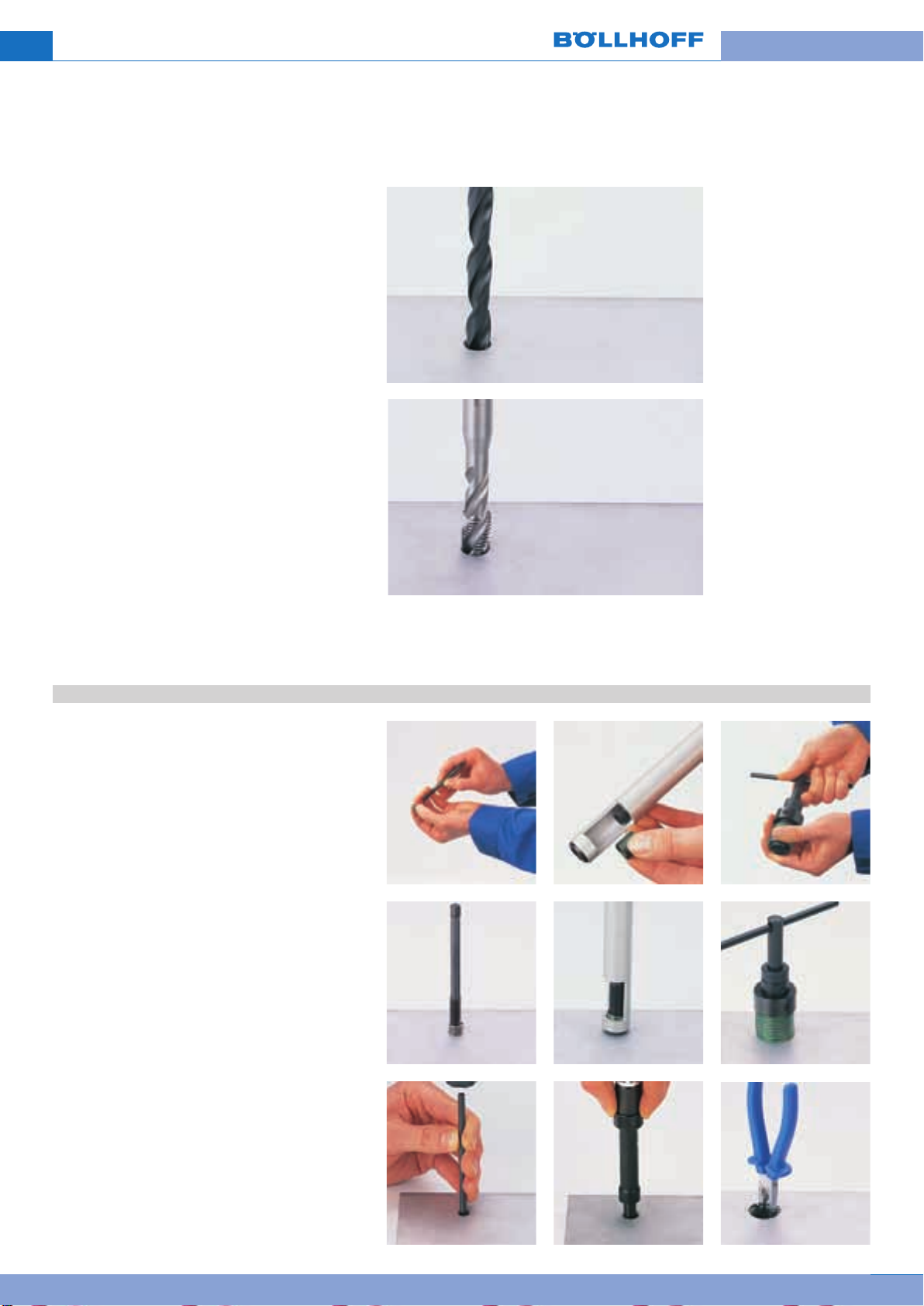

La posa dei filetti riportati HELICOIL®plus
Preparazione del pezzo da lavorare
Foratura
Il pre-foro è realizzato grazie ad una semplice punta per trapano, reperibile in commercio. Per qualsiasi indicazione sul diametro (B) e la profondità (t riferimento alle pagine 11 e 17. Se è necessario sbavare o smussare, il diametro esterno dello smusso deve essere inferiore o uguale al diametro esterno della maschiatura D
Maschiatura
La maschiatura che riceve il filetto HELICOIL deve essere realizzata con appositi maschi HELICOIL Per i dettagli sui tipi di maschi da usare - maschi a mano o a macchina - vedere da pagina 21 a pagina 31. Per verificare la maschiatura, si consiglia di utilizzare il tampone di controllo della maschiatura HELICOIL (pag. 32).
Maschiatura per rullatura
Grazie al dispositivo di maschiatura per rullatura, è possibile ottenere filettature senza trucioli di scarto. È consigliata per materiali teneri ad alta duttilità (vedere pagina 30/31).
), fare
1
.
HC
®
plus
®
.
®
Procedimento di posa
Posizionamento del filetto
Il posizionamento è realizzabile con l’aiuto di appa­recchi di posa manuali, meccanici, oppure per mezzo di unità automatiche. Il filetto HELICOIL trascinatore sul davanti, viene avvitato sull’asta di posa manuale (3A), o inserito nell’apparecchio di posa e avvitato nel nasello (3B), o posizionato sull’e­stremità del mandrino (3C).
Posa
La posa del filetto riportato si effettua nel seguente modo: facendo girare l’asta di posa manuale (4A), l’asta (4B) o il mandrino (4C), il filetto si avvita. Per una buona installazione, l’ultima spira del filetto deve essere a circa 0,25 di passo (o mezzo giro circa) al di sotto della superficie del pezzo (vedere pagina 11, t
Rottura del trascinatore
A partire dalla dimensione M14, utilizzare una pinza per rompere il trascinatore quando la dimensione del passo lo permette. Negli altri casi, utilizzare un tron­catore semplice o meccanico con rinvio a molla, appoggiando l’utensile in corrispondenza della tacca di rottura e colpendo con decisione.
®
plus,
3A 3B 3C
).
5
4A 4B 4C
5A 5B 5C
18
19
Page 22
I Vostri dati per una scelta ottimale
Data della richiesta:
Società: Indirizzo:
Tel.: Fax:
Interlocutore (nome e funzione):
Reparto interessato:
Settore d’attività:
Data richiesta per visita tecnico:
Descrizione tecnica (Funzione, dimensioni, tolleranze, esigenze particolari)
Potete fornire – un pezzo? si no
– un disegno? si no
Descrizione della postazione di lavoro:
Altro:
L’applicazione è nuova: si no
Potenziale annuo:
Quantità per consegna:
Durata dell’applicazione:
Data di avviamento:
Soluzione attuale (su questa applicazione o su applicazione precedente):
Desiderate campioni di HELICOIL Se si, data e quantità:
Desiderate una pre-serie: si no Se si, data e quantità:
®
Informazioni Applicazione Dati del cliente
Technische Problempunkte:
plus:
si no
Page 23

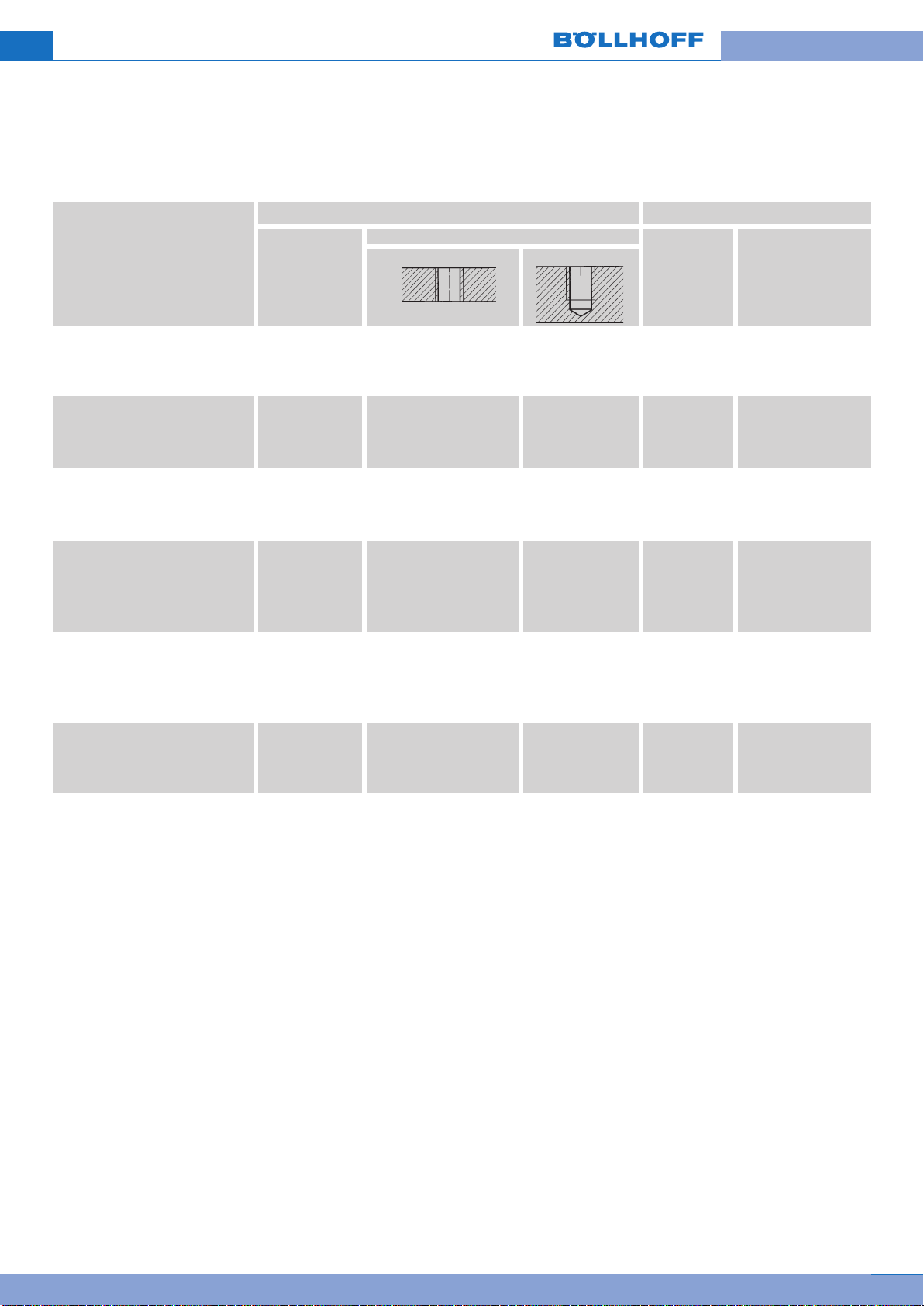

Le attrezzature per la posa degli HELICOIL®plus
Offerta standard di maschi a macchina o a mano
Offerta standard Consigli per la maschiatura
Maschi Maschi a macchina
a mano
Fori passanti Fori ciechi
Velocità Lubrificante
Fori ciechi di taglio raffreddante
Materiale o passanti [m/min] Alluminio e 0140.0
(-2)*
leghe di alluminio 0140.1-2*() 0141.1 0141.5* 10…20 Emulsione (che formano trucioli corti) 0140.3-5**
Alluminio e 0140.0
(-2)*
leghe di alluminio 0140.1-2*() 0141.1 0141.4* 15…20 Emulsione (che formano trucioli lunghi) 0140.3-5**
Leghe di magnesio 0140.0
(-2)*
0140.1-2*
()
0141.1 0141.4* 25 A secco
0140.3-5**
Acciaio fino a 700 N/mm Ghisa sferoidale R Ghisa dura R
> 250 N/mm
m
2
≤ 250 N/mm20140.1-2*() 0141.1 0141.5* 15 Petrolio/Emulsione
m
2
0140.0(-2)* 16 Olio/Emulsione
0140.3-5** 10 Emulsione
Ghisa malleabile 10 Olio/Emulsione
Rame 0140.0 Bronzo 0140.1-2* Ottone malleabile 0140.3-5*
(-2)* 16 Olio/Emulsione
() 0141.1 0141.5* 5…12 Olio/Emulsione * 16 Olio/Emulsione
Leghe di zinco 20 Olio/Emulsione
0140.0
(-2)*
Ottone tenace 0140.1-2*
() 25
0141.1 0141.5* Olio
0140.3-5**
Per casi particolari in altri materiali, sono necessarie delle prove preliminari. * Serie di 2 maschi ** Serie di 3 maschi Forniamo anche maschi rivestiti TIN.
Per materiali difficilmente lavorabili non presenti in questa tabella quali: – acciai inossidabili – acciai refrattari – acciai speciali – leghe al titanio possiamo proporre altri maschi speciali.
A secco
20
21
Page 24

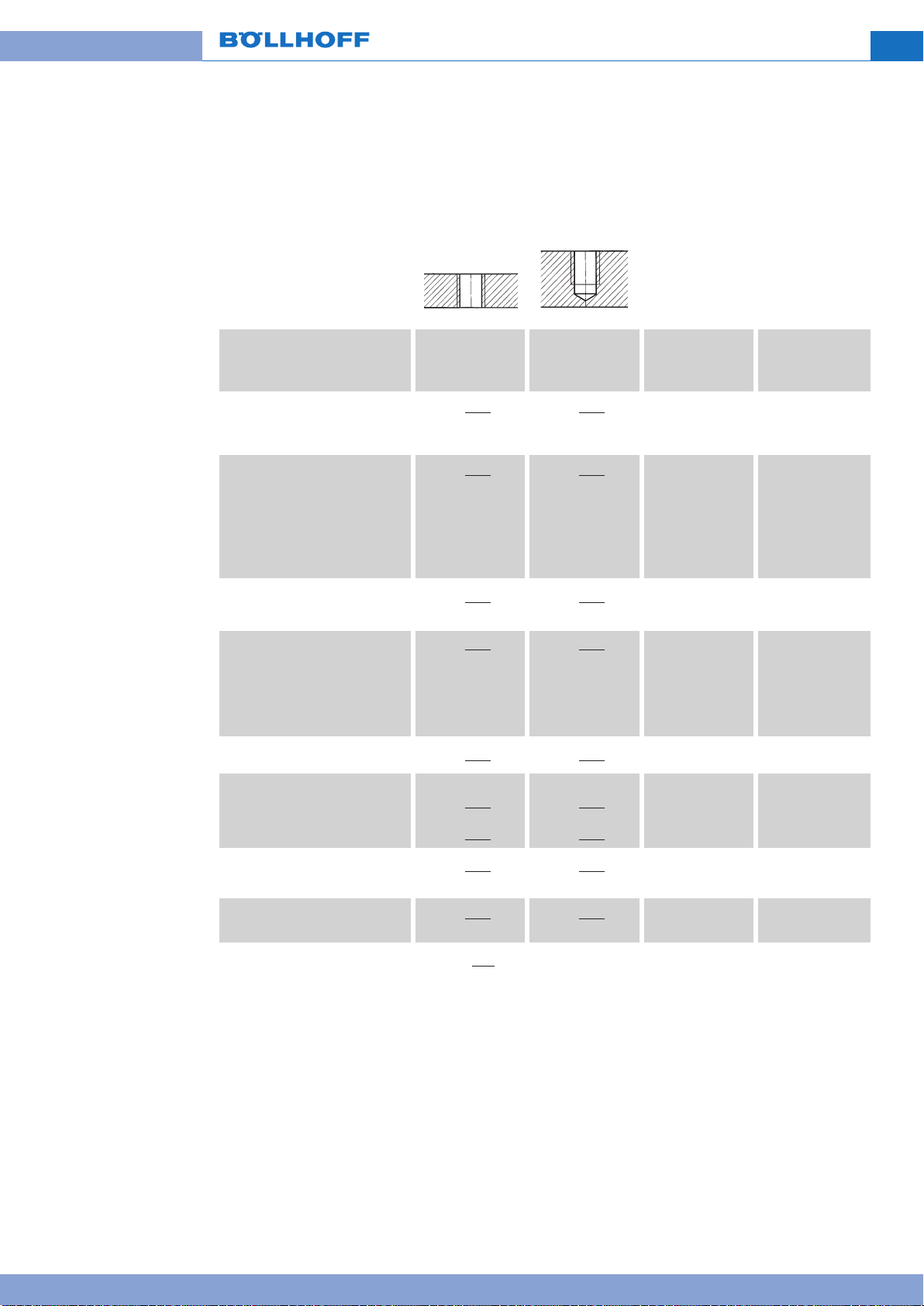

Maschi a macchina HELICOIL®per applicazioni speciali
I maschi HELICOIL®standard sono sufficienti nella maggior parte delle applicazioni. Al contrario, se le specifiche di taglio costituiscono un fattore critico, occorrono versioni speciali di maschi a macchina.
Materiale Fori Fori Velocità Lubrificante /
passanti ciechi di taglio Raffreddante
(m/min.)
Leghe di alluminio ad 0141 9XXX
444 0141 9XXX 451 10 Olio/Emulsione alto contenuto di silicio SI > 12 %
Materiali difficilmente lavorabili, 0141 9XXX
444 0141 9XXX 451 Olio/Emulsione come:
Acciaio inox e acciai 5 anti corrosione
Acciaio ad alta temperatura 4
Materiali duri 0141 9XXX
418 0141 9XXX 418 8 – 10 Benzina / Ghisa Emulsione
Materiali duttili, 0141 9XXX
445 0141 9XXX 451 Olio come:
Rame elettrolitico 12
Bronzo duro 5
Ottone fragile 0141 9XXX
Leghe di titanio Olio ≤ 700 N/mm
> 700 N/mm
2
2
0141 9XXX 444 0141 9XXX 451 8
0141 9XXX 447 0141 9XXX 432 4
424 0141 9XXX 424 25 Olio
Plastiche morbide, 0141 9XXX
445 0141 9XXX 451 Aria compressa / Termoplastica Emulsione
Plastica fragile, 0141 9XXX
446 0141 9XXX 446 Aria compressa Duroplast
Esempio di codice: dimensione M 4: 0141 9040
451
Altri maschi speciali (es. maschi rivestiti TIN o maschi extra grandi) disponibili su richiesta.
Page 25
Tolleranze delle filettature
Filetti metrici
Tolleranza standard per filettature metriche:
I filetti HELICOIL 6H mod ha la stessa precisione della tolleranza 5H (vedere il marchio sul tampone per i filetti HELICOIL
Dopo l’assemblaggio dei filetti HELICOIL
Tolleranze di precisione per filettature metriche:
Gli standard dell’industria aerospaziale impongono una tolleranza 5H per le filettature ISO: I filetti HELICOIL 5H mod ha la stessa precisione della tolleranza 4H (vedere il marchio sul tampone per i filetti HELICOIL
®
hanno una tolleranza 6H mod secondo DIN 8140 Part 2.
®
plus, la filettatura ISO completa ha quindi una tolleranza 6H.
®
devono quindi avere una tolleranza 5H mod.
®
).
®
).
Dopo l’assemblaggio dei filetti HELICOIL
Filetti MJ:
®
plus, la filettatura ISO completa ha quindi una tolleranza 5H.
I dadi filettati con un profilo di filetto MJ non richiedono un filetto HELICOIL
Codice articolo per ordine / Esempio: Effetto del maschiatore HELICOIL
®
sul codice articolo
Per le classi di tolleranza 6H mod e 5H, il 9° numero del codice articolo è 1 Esempio: M 10 65000 0141 410 0152
Per le classi do tolleranza 5H mod e 4H, il 9° numero del codice articolo è 2 Esempio: M 10 65000 0141 410 0252
Effetto del finitore HELICOIL
®
sul codice articolo
Per le classi di tolleranza 6H mod e 5H, il 9° numero del codice articolo è 0 Esempio: M 10 65000 0144 110 0004
Per le classi di tolleranza 5H mod e 4H, il 9° numero del codice articolo è 2 Esempio: M 10 65000 0144 110 0204
®
particolare.
Effetto del tampone filettato HELICOIL
®
sul codice articolo
Per le classi di tolleranza 6H mod e 5H, il 9° numero del codice articolo è 5 Esempio: M 10 65000 0147 310 0500
Per le classi di tolleranza 5H mod e 4H, il 9° numero del codice articolo 4 Esempio: M 10 65000 0147 310 0400
22
23
Page 26

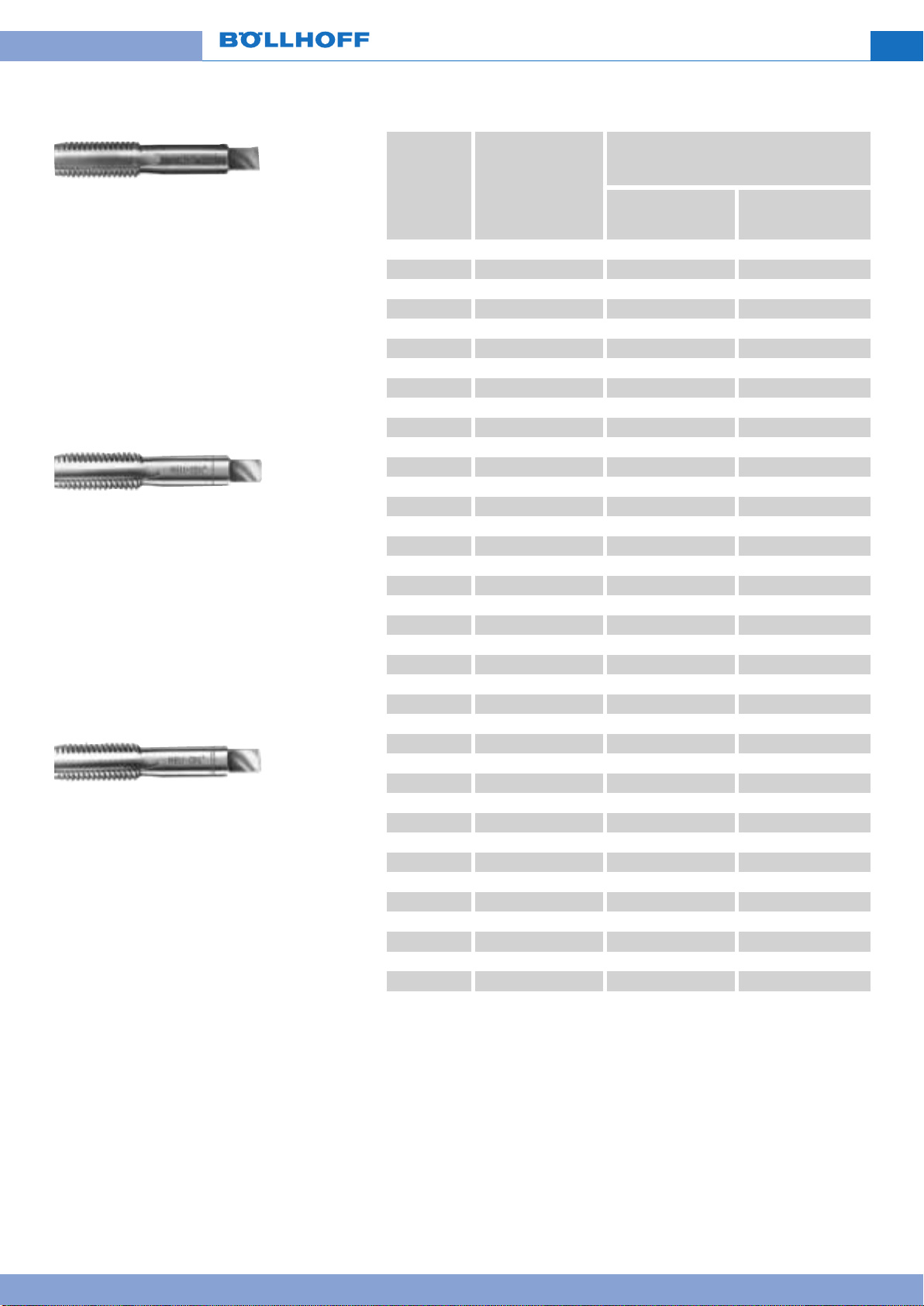

Maschi a mano per HELICOIL®plus

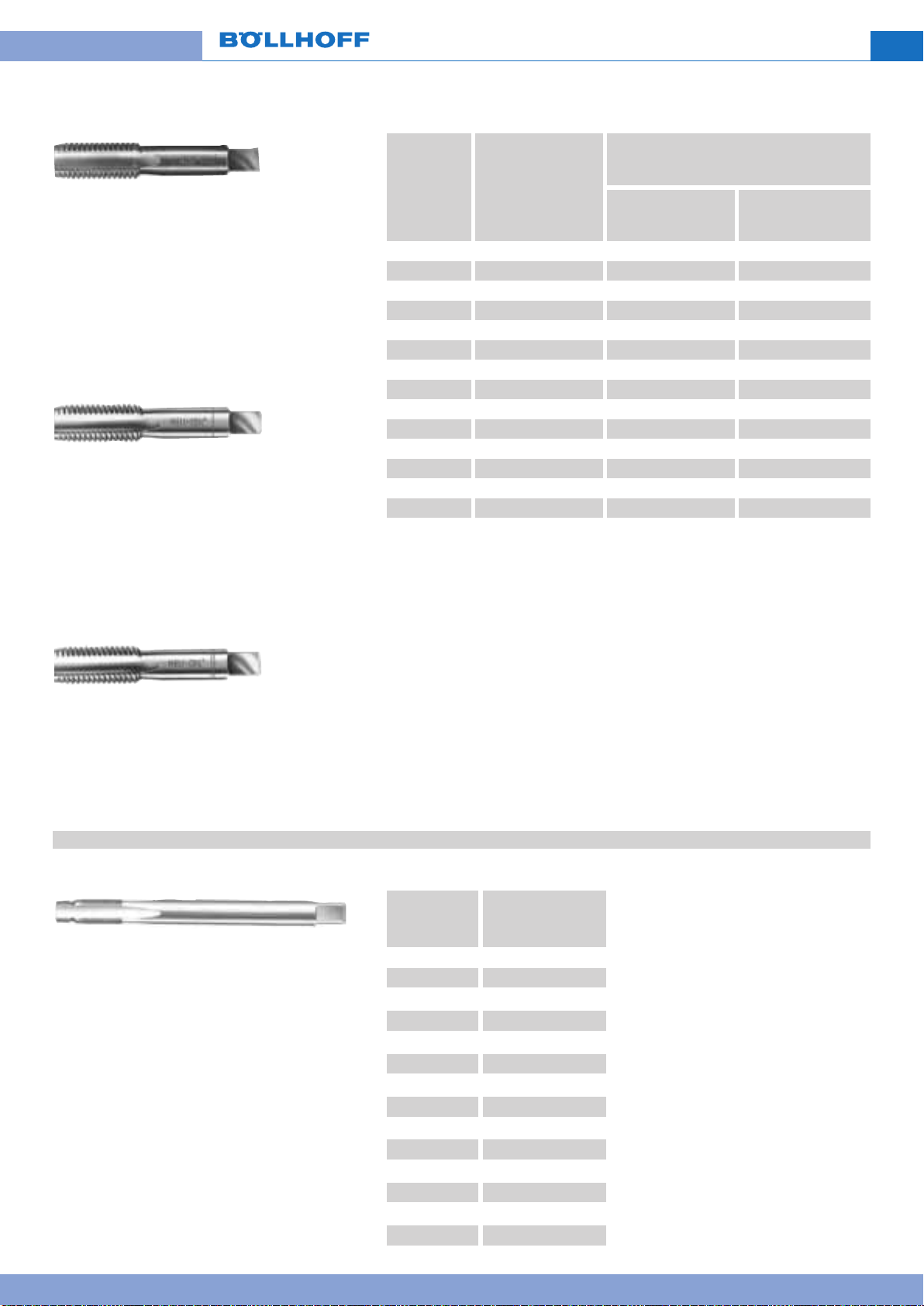

Tipo 0140.0
Maschi a mano unico HELICOIL Per passo normale fino a P = 2 mm
Per passo fine fino a P = 3 mm Taglia i materiali fino a una resistenza pari a 700 N/mm Per fori passanti. Per fori ciechi se il fondo di foratura è sufficiente.
Prevedere almeno 1 d in più della lunghezza della maschiatura.
Tipo 0140.1-2
Serie di due maschi a mano HELICOIL Maschiatura progressiva tramite: Sgrossatore con imbocco a 4 filetti 0140.1… Finitore con imbocco a 2 filetti 0140.2…
Passo del filetto fino a P = 3,5 mm Taglia i materiali fino a una resistenza pari a 700 N/mm Per fori passanti o ciechi.
Tipo 0140.3-5 vedere pagina 26
Maschi a foratura combinata Vedere pagina 26
®
®
B 65 000 B 65 000 Diametro nominale
Maschio unico Serie di maschi
per tolleranza 6 H* per tolleranza 6 H*
Sgrossatore Finitore
Tipo 0140.0 Tipo 0140.1 Tipo 0140.2
d
Codice articolo Codice articolo Codice articolo M 2 0140 002 0104 0140 102 0104 0140 202 0102 M 2,5 0140 025 0104 0140 125 0104 0140 225 0102 M 3 0140 003 0104 0140 103 0104 0140 203 0102
2
.
M 3,5 0140 035 0104 0140 135 0104 0140 235 0102 M 4 0140 004 0104 0140 104 0104 0140 204 0102 M 5 0140 005 0104 0140 105 0104 0140 205 0102 M 6 0140 006 0104 0140 106 0104 0140 206 0102 M 7 0140 007 0104 0140 107 0104 0140 207 0102 M 8 0140 008 0104 0140 108 0104 0140 208 0102 M 8 x 1 0140 008 3104 0140 108 3104 0140 208 3102 M 9 0140 009 0104 0140 109 0104 0140 209 0102 M 10 0140 010 0104 0140 110 0104 0140 210 0102 M 10 x 1 0140 010 3104 0140 110 3104 0140 210 3102 M 10 x 1,25 0140 010 9104 0140 110 9104 0140 210 9102 M 11 0140 011 0104 0140 111 0104 0140 211 0102 M 12 0140 012 0104 0140 112 0104 0140 212 0102 M 12 x 1 0140 012 3104 0140 112 3104 0140 212 3102 M 12 x 1,25 0140 012 9104 0140 112 9104 0140 212 9102 M 12 x 1,5 0140 012 4104 0140 112 4104 0140 212 4102 M 14 0140 014 0104 0140 114 0104 0140 214 0102
2
.
M 14 x 1 0140 014 3104 0140 114 3104 0140 214 3102 M 14 x 1,25 0140 014 9104 0140 114 9104 0140 214 9102 M 14 x 1,5 0140 014 4104 0140 114 4104 0140 214 4102 M 16 0140 016 0104 0140 116 0104 0140 216 0102 M 16 x 1,5 0140 016 4104 0140 116 4104 0140 216 4102 M 18 0140 118 0104 0140 218 0102 M 18 x 1,5 0140 018 4104 0140 118 4104 0140 218 4102 M 18 x 2 0140 018 5104 0140 118 5104 0140 218 5102 M 20 0140 120 0104 0140 220 0102 M 20 x 1,5 0140 020 4104 0140 120 4104 0140 220 4102 M 20 x 2 0140 020 5104 0140 120 5104 0140 220 5102 M 22 0140 122 0104 0140 222 0102 M 22 x 1,5 0140 022 4104 0140 122 4104 0140 222 4102 M 22 x 2 0140 022 5104 0140 122 5104 0140 222 5102 M 24 0140 124 0104 0140 224 0102 M 24 x 1 ,5 0140 024 4104 0140 124 4104 0140 224 4102 M 24 x 2 0140 024 5104 0140 124 5104 0140 224 5102
Ulteriori dimensioni su richiesta. * Per una maschiatura di tolleranza 4H, sostituire la 9acifra del codice articolo (1 diventa 2). Per i dettagli
vedere pagina 23.
Tipi 0140.0 e 0140.2 sono utilizzabili anche come maschi a macchina. Tolleranza h9 del gambo del maschio. È particolarmente adatto ai materiali malleabili come ghisa, ottone e magnesio.
Page 27

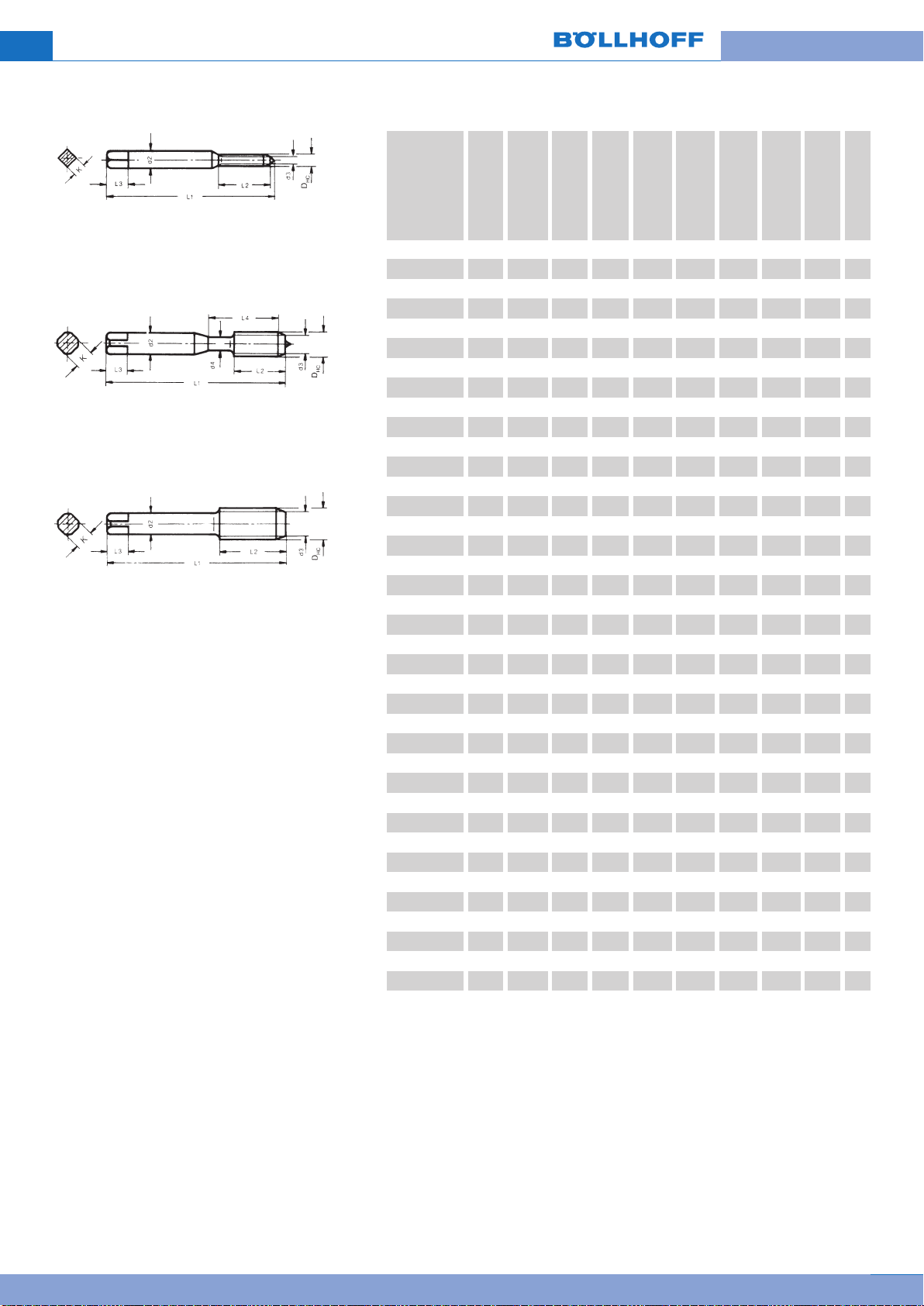

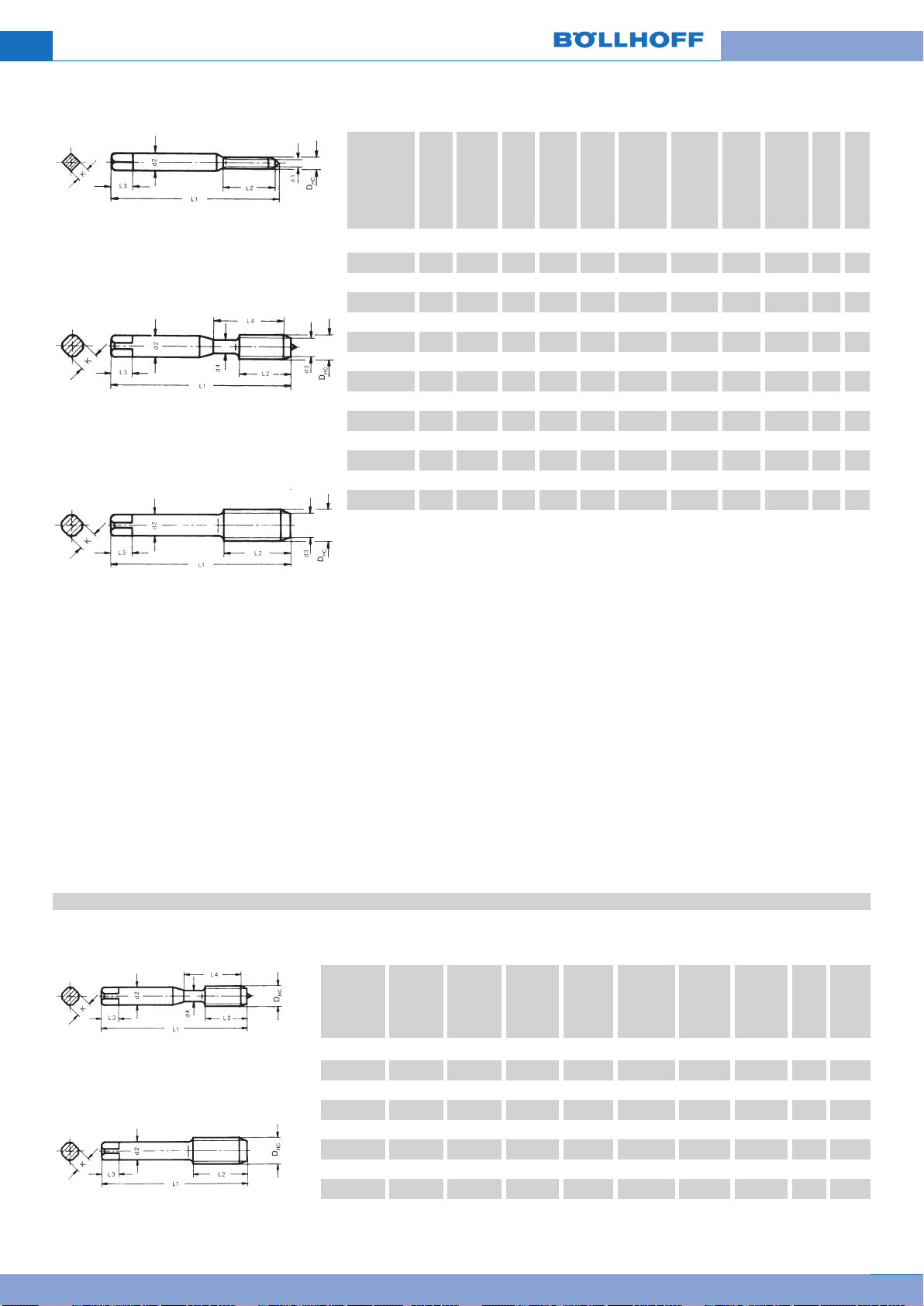

Dimensioni dei maschi a mano
Forma A
Forma B
Forma C
Diametro Diametro Gambo nominale Forma esterno d min. h 9
D
HC
Diametro Lunghezza Lunghezza Lunghezza
del maschio
del cono totale della del h 12 L 4 d 4 di entrata
d 2 d 3 max. L2 L 3
L 1
maschiatura
Quadrato
quadrato K
M 2 A 2,5 2,8 2 40 9 5 2,1
M 2,5 B 3,1 3,5 2,5 40 10 6 2,7 13,5 2,6 M 3 B 3,6 4 3 45 10 6 3 13,5 3,1 M 3,5 B 4,3 4,5 3,5 45 12 6 3,4 15,5 3,6 M 4 B 4,9 6 4 50 14 8 4,9 17,5 4,2 M 5 B 6,0 6 5 50 16 8 4,9 19,5 5,2 M 6 C 7,3 6 6 56 19 8 4,9 M 7 C 8,3 7 7 63 19 8 5,5 M 8 C 9,6 7 8 70 22 8 5,5 M 8 x 1 C 9,3 7 8 63 19 8 5,5 M 9 C 10,6 8 9 70 24 9 6,2 M 10 C 11,9 9 10 75 27 10 7 M 10 x 1 C 11,3 9 10 70 22 10 7 M 10 x 1,25 C 11,6 10 9 70 22 10 7 M 11 C 12,9 11 11 70 22 12 9 M 12 C 14,3 11 12 80 30 12 9 M 12 x 1 C 13,3 11 12 70 22 12 9 M 12 x 1,25 C 13,6 11 12 70 22 12 9 M 12 x 1,5 C 14,0 11 12 70 22 12 9 M 14 C 16,6 12 14 80 32 12 9 M 14 x 1 C 15,3 12 14 70 22 12 9 M 14 x 1,25 C 15,6 12 14 70 22 12 9 M 14 x 1,5 C 16,0 12 14 70 22 12 9 M 16 C 18,6 14 16 80 22 14 11 M 16 x 1,5 C 18,0 14 16 80 22 14 11 M 18 C 21,3 16 18 95 40 15 12 M 18 x 1,5 C 20,0 16 18 80 22 15 12 M 18 x 2 C 20,6 16 18 80 22 15 12 M 20 C 23,3 18 20 100 40 17 14,5 M 20 x 1,5 C 22,0 18 20 80 22 17 14,5 M 20 x 2 C 22,6 18 20 80 22 17 14,5 M 22 C 25,3 18 22 110 50 17 14,5 M 22 x 1,5 C 24,0 18 22 90 22 17 14,5 M 22 x 2 C 24,6 18 22 90 22 17 14,5 M 24 C 27,9 20 24 110 50 19 16 M 24 x 1,5 C 26,0 18 24 90 22 17 14,5 M 24 x 2 C 26,6 20 24 90 22 19 16
24
25
Page 28
Maschi a mano per HELICOIL®plus
Tipo 0140.0
Maschi a mano unico HELICOIL Per passo normale fino a P = 2 mm
Per passo fine fino a P = 3 mm Taglia i materiali fino a una resistenza pari a 700 N/mm Per fori passanti. Per fori ciechi se il fondo di foratura è sufficiente.
Prevedere almeno 1 d in più della lunghezza della maschiatura.
Tipo 0140.1-2
Serie di due maschi a mano HELICOIL Maschiatura progressiva tramite: Sgrossatore con imbocco a 4 filetti 0140.1… Finitore con imbocco a 2 filetti 0140.2…
Passo del filetto fino a P = 3,5 mm Taglia i materiali di resistenza superiore a 700 N/mm Per fori passanti o ciechi.
®
®
B 65 000 B 65 000 Diametro nominale
Maschio unico Serie di maschi
per tolleranza 6 H* per tolleranza 6 H*
Sgrossatore Finitore
Tipo 0140.0 Tipo 0140.1 Tipo 0140.2
d
Codice articolo Codice articolo Codice articolo M 26 x 1,5 0140 026 4104 0140 126 4104 0140 226 4102 M 27 0140 127 0104 0140 227 0102 M 27 x 1,5 0140 027 4104 0140 127 4104 0140 227 4102
2
.
M 27 x 2 0140 027 5104 0140 127 5104 0140 227 5102 M 28 x 1,5 0140 028 4104 0140 128 4104 0140 228 4102 M 30 0140 130 0104 0140 230 0102 M 30 x 1,5 0140 030 4104 0140 130 4104 0140 230 4102 M 30 x 2 0140 030 5104 0140 130 5104 0140 230 5102 M 33 0140 133 0104 0140 233 0102 M 33 x 2 0140 033 5104 0140 133 5104 0140 233 5102 M 36** M 36 x 1,5 0140 036 4104 0140 136 4104 0140 236 4102 M 36 x 2 0140 036 5104 0140 136 5104 0140 236 5102 M 36 x 3 0140 036 6104 0140 136 6104 0140 236 6102
Ulteriori dimensioni su richiesta. * Per una maschiatura di tolleranza 4H, sostituire la 9
vedere pagina 23. ** Serie di maschi con sgrossatore intermedio 0140 436 0104.
Tipi 0140.0 e 0140.2 sono utilizzabili anche come maschi a macchina.
2
.
Tolleranza h9 del gambo del maschio. Idonei per materiali malleabili come ghisa, ottone e magnesio.
a
cifra del codice articolo (1 diventa 2). Per i dettagli
Tipo 0140.3-5
Serie di 3 maschi a mano a partire da M36, maschiatura controllata: Sgrossatore 0140.3… Intermedio 0140.4… Finitore 0140.5…
Maschi a foratura combinata
Questo maschio permette la trasformazione della maschiatura da quote metriche tradizionali (passo nor­male o fine) ad una maschiatura HELICOIL
La preforatura diventa inutile. Nel caso di fori ciechi, assicurarsi di distanziare di almeno d3 x L5.
®
.
Diametro B 65 000 nominale d Codice articolo
M 6 0142 006 0102 M 8 0142 008 0102 M 10 0142 010 0102 M 10 x 1 0142 910 3450 M 12 0142 912 0450 M 12 x 1,25 0142 912 9450 M 12 x 1,5 0142 912 4450 M 14 0142 914 0450 M 14 x 1,25* 0142 914 9450 M 14 x 1,25** 0142 014 9102 M 14 x 1,5 0142 914 4450 M 16 0142 916 0450 M 16 x 1,5 0142 916 4450 * L 1 = 92 ** L 1 = 153
Page 29

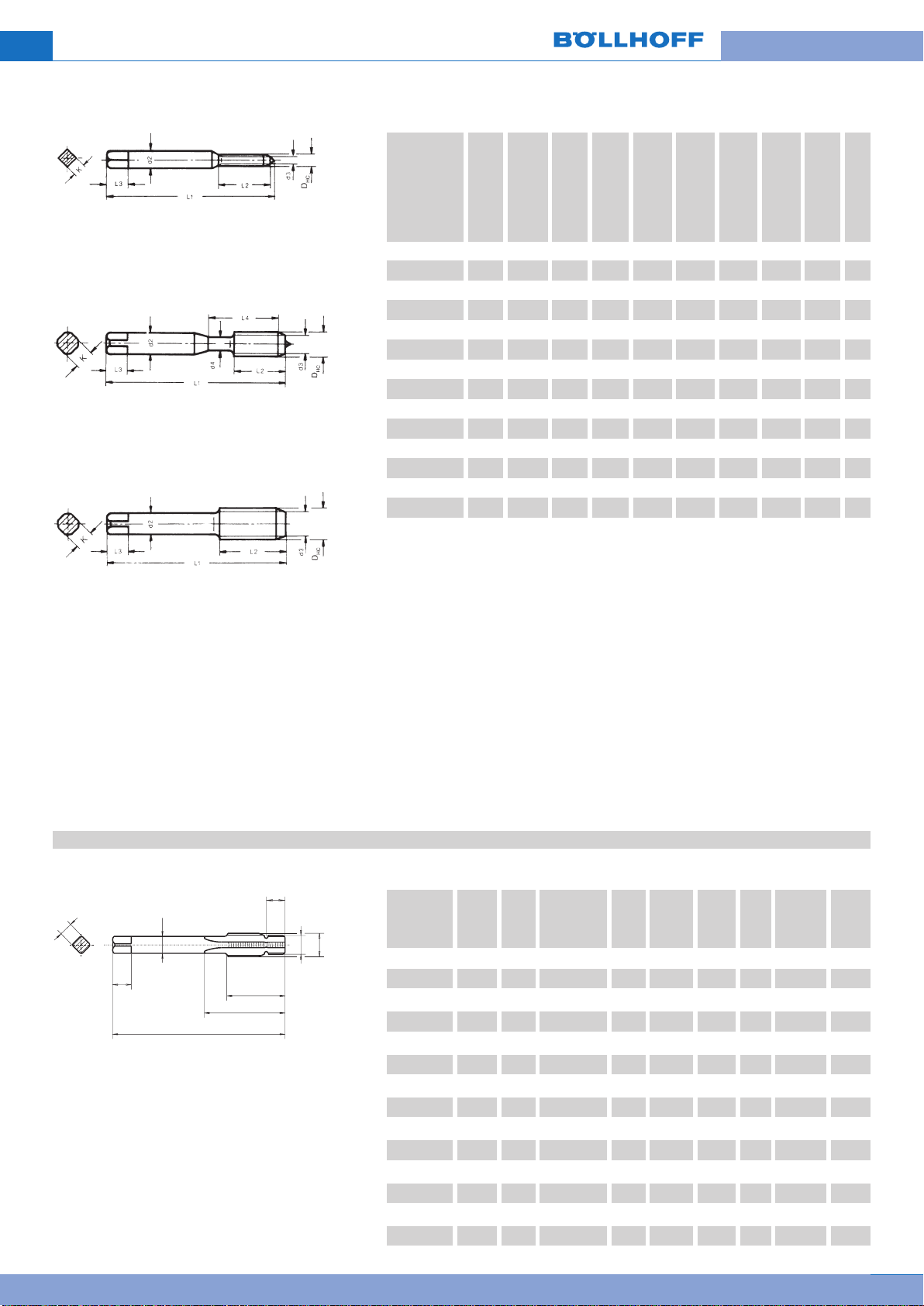

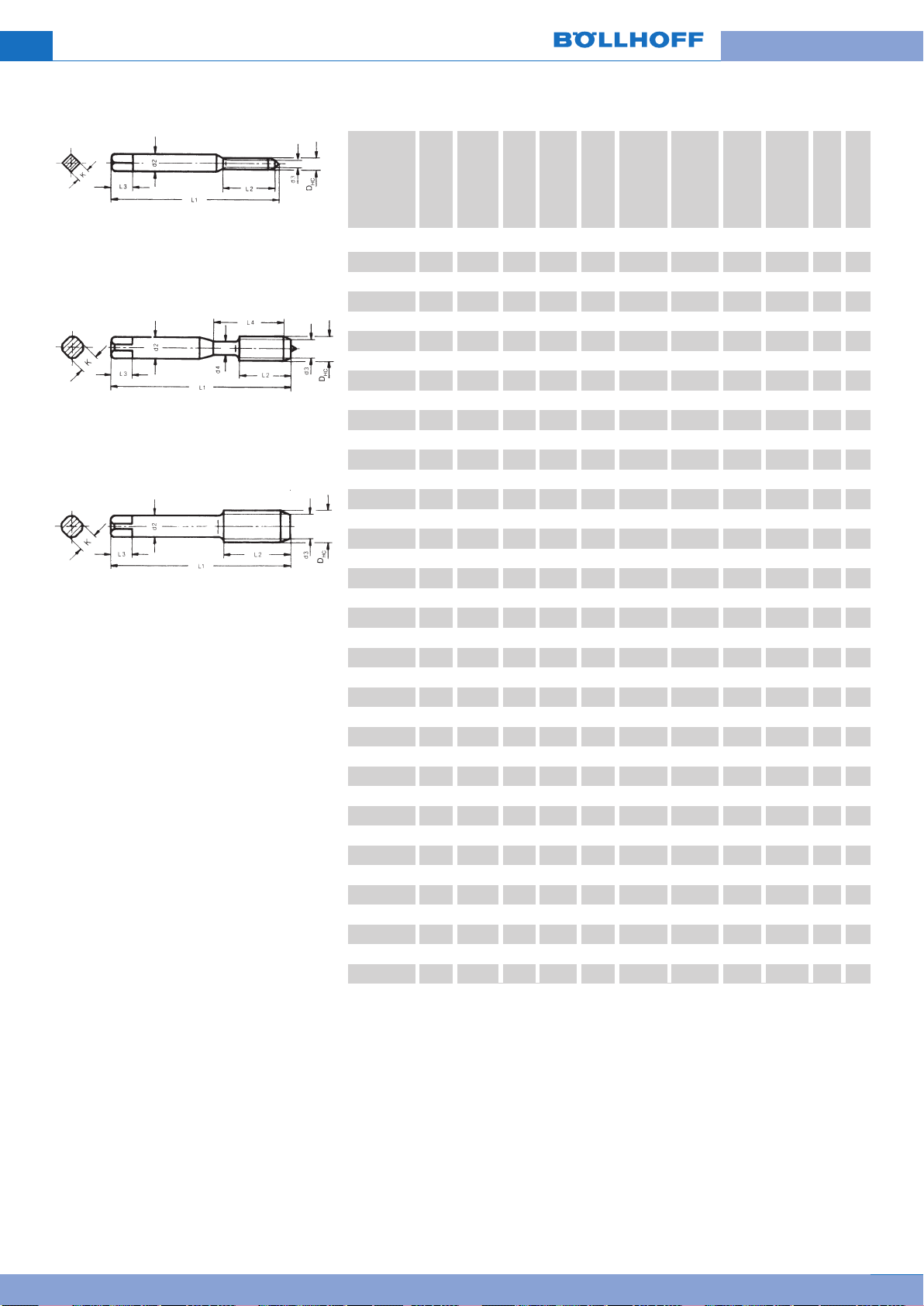

Dimensioni dei maschi a mano
Forma A vedere pagine 24/25
Forma B vedere pagine 24/25
Diametro Diametro Gambo nominale Forma esterno del del cono totale della del h 12 L 4 d 4 d min. maschio
D
HC
Diametro
Lunghezza Lunghezza Lunghezza Quadrato
di entrata h 9 d 3 max. L2 L 3 d 2
L 1
maschiatura
quadrato K
M 26 x 1,5 C 28,0 20 26 90 22 19 16 M 27 C 30,9 22 27 125 56 21 18 M 27 x 1,5 C 29,0 22 27 90 22 21 18 M 27 x 2 C 29,6 22 27 90 22 21 18 M 28 x 1,5 C 30,0 22 28 90 22 21 18 M 30 C 34,6 28 30 125 40 25 22 M 30 x 1,5 C 32,0 22 30 90 22 21 18 M 30 x 2 C 32,6 25 30 100 22 23 20 M 33 C 37,6 28 33 125 40 25 22 M 33 x 2 C 35,6 28 33 125 40 25 22 M 36 C 41,2 32 36 150 63 27 24 M 36 x 1,5 C 38,0 28 36 100 25 25 22 M 36 x 2 C 38,6 32 36 125 40 27 24 M 36 x 3 C 39,9 32 36 125 40 27 24
Forma C vedere pagine 24 – 27
Dimensioni dei maschi a foratura combinata
L 3
K
L 3
d 2
L 1
L 4
L 2
d 3
HC
D
Diametro Diametro Gambo Diametro del nominale esterno d min. DHCh 9 d 2 d 3 L 1 max. L 2 L 3 min. L 5 K
M 6 7,3 8 M 6 90 26 9 36 6 6,2 M 8 9,7 10 M 8 90 28 11 38 7,5 8 M 10 12,0 12 M 10 100 31 12 42 9 9 M 10 x 1 11,3 9 M 10 x 1 92 31 10 42 9 7 M 12 14,3 11 M 12 92 35 12 43 10 9 M 12 x 1,25 13,7 11 M 12 x 1,25 92 35 12 43 10 9 M 12 x 1,5 13,7 11 M 12 x 1,25 92 35 12 43 10 9 M 14 13,7 11 M 12 x 1,25 92 35 12 43 10 9 M 14 x 1,25 15,7 11 M 14 x 1,25 92 35 12 43 10 9 M 14 x 1,25 15,7 11 M 14 x 1,25 153 35 12 43 10 9 M 14 x 1,5 16,0 11 M 14 x 1,5 92 35 12 43 10 9 M 16 18,7 14 M 16 90 39 14 50 9 11 M 16 x 1,5 18,0 14 M 16 x 1,5 92 39 14 50 10 11
del maschio
cono di entrata totale
Lunghezza Lunghezza Lunghezza Lunghezza
della maschiatura
del quadrato
L 4 di guida h 12
Quadrato
26
27
Page 30
Maschi a macchina per HELICOIL®plus
Tipo 0141.1
®

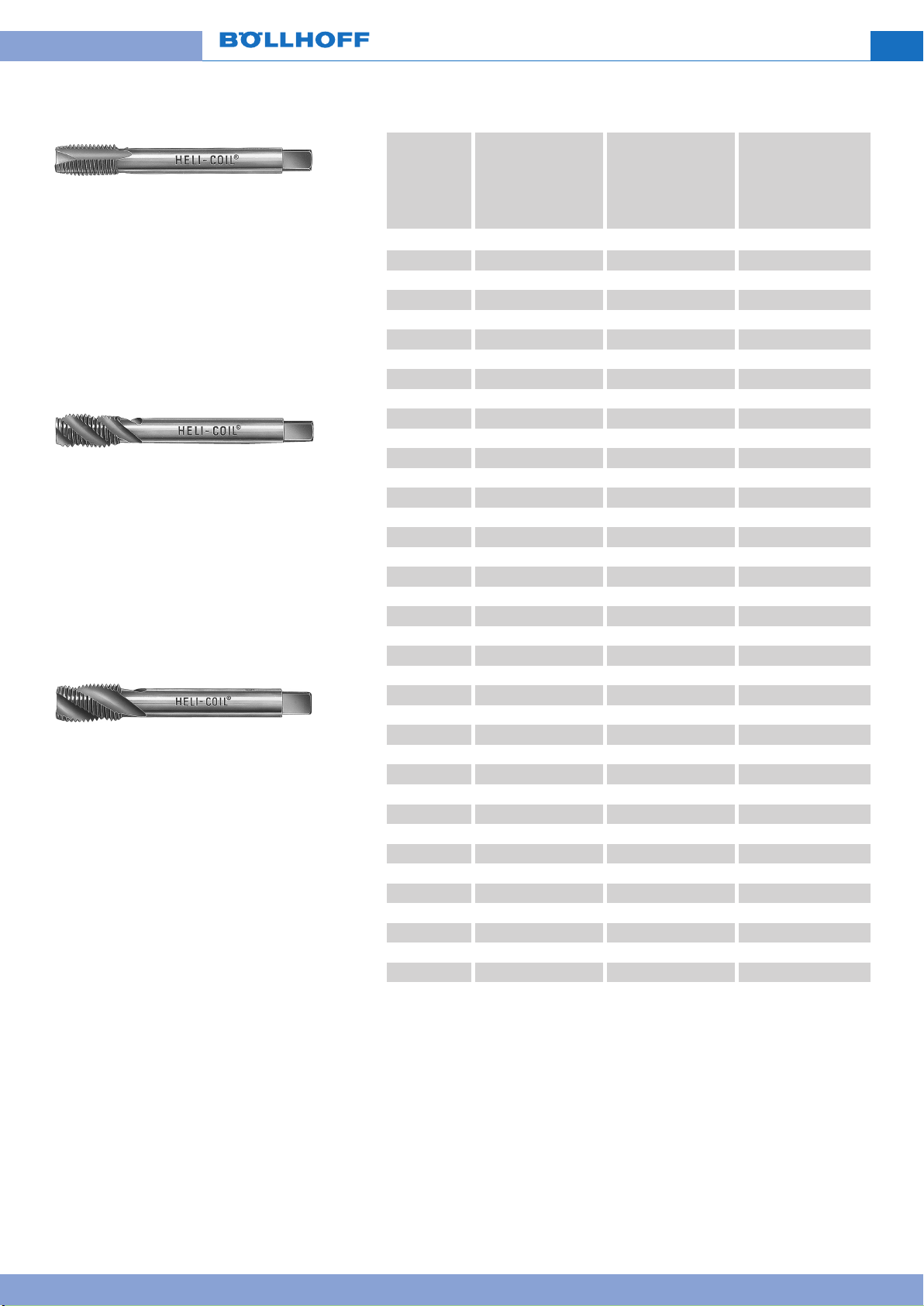

Maschio a macchina HELICOIL angolo di taglio 10°, taglio a spirale, imbocco a 4 filetti per fori passanti e ciechi con foratura profonda.
Passo del filetto fino a P = 3,5 mm. Per materiali di resistenza inferiore e superiore a 700 N/mm Per fori passanti.
Tipo 0141.4
Maschio a macchina HELICOIL a 45° destrorsa, angolo di taglio 15°, imbocco a due filetti per fori ciechi.
Passo del filetto fino a P = 1,5 mm. Per materiali di resistenza fino a circa 700 N/mm Per fori ciechi.
Tipo 0141.5
Maschi a macchina HELICOIL 40° destrorsa, angolo di taglio 10°, imbocco a 2-3 filetti per fori ciechi, e fori ciechi con foratura profonda.
Passo del filetto fino a p = 3 mm. Per materiali di resistenza superiore a 700 N/mm Per fori ciechi.
, con scanalature diritte,
®
, scanalatura elicoidale
2
.
®
, scanalatura elicoidale a
2
.
2
.
B 65 000 B 65 000 B 65 000
Diametro
Per tolleranza 6 H* Per tolleranza 6 H* Per tolleranza 6 H*
nominale
Tipo 0141.1 Tipo 0141.4 Tipo 0141.5
d Codice articolo Codice articolo Codice articolo
M 2 0141 102 0104 0141 402 0152 0141 502 0102 M 2,5 0141 125 0104 0141 425 0152 0141 525 0102 M 3 0141 103 0104 0141 403 0152 0141 503 0102 M 3,5 0141 135 0104 0141 435 0152 0141 535 0102 M 4 0141 104 0104 0141 404 0152 0141 504 0102 M 5 0141 105 0104 0141 405 0152 0141 505 0102 M 6 0141 106 0104 0141 406 0152 0141 506 0102 M 7 0141 107 0104 0141 407 0152 0141 507 0102 M 8 0141 108 0104 0141 408 0152 0141 508 0102 M 8 x 1 0141 108 3104 0141 408 3152 0141 508 3102 M 9 0141 109 0104 0141 409 0152 0141 509 0102 M 10 0141 110 0104 0141 410 0152 0141 510 0102 M 10 x 1 0141 110 3104 0141 410 3152 0141 510 3102 M 10 x 1,25 0141 110 9104 0141 510 9102 M 11 0141 111 0104 0141 411 0152 0141 511 0102 M 12 0141 112 0104 0141 412 0152 0141 512 0102 M 12 x 1 0141 112 3104 0141 412 3152 0141 512 3102 M 12 x 1,25 0141 112 9104 0141 512 9102 M 12 x 1,5 0141 112 4104 0141 412 4152 0141 512 4102 M 14 0141 114 0104 0141 514 0102 M 14 x 1 0141 114 3104 0141 414 3152 0141 514 3102 M 14 x 1,25 0141 114 9104 M 14 x 1,5 0141 114 4104 0141 414 4152 0141 514 4102 M 16 0141 116 0104 0141 516 0102 M 16 x 1,5 0141 116 4104 0141 416 4152 0141 516 4102 M 18 0141 118 0104 0141 518 0102 M 18 x 1,5 0141 118 4104 0141 418 4152 0141 518 4102 M 18 x 2 0141 118 5104 0141 518 5102 M 20 0141 120 0104 0141 520 0102 M 20 x 1,5 0141 120 4104 0141 420 4152 0141 520 4102 M 20 x 2 0141 120 5104 0141 520 5102 M 22 0141 122 0104 0141 522 0102 M 22 x 1,5 0141 122 4104 0141 422 4152 0141 522 4102 M 22 x 2 0141 122 5104 0141 522 5102 M 24 0141 124 0104 0141 524 0102 M 24 x 1,5 0141 124 4104 0141 424 4152 0141 524 4102 M 24 x 2 0141 124 5104 0141 524 5102
Ulteriori dimensioni su richiesta. * Per una maschiatura di tolleranza 4H, sostituire la 9 Per i dettagli vedere pagina 23.
a
cifra del codice articolo (1 diventa 2).
Page 31
Dimensioni dei maschi a macchina
Forma A
Forma B
Forma C
Tipi
0141.1 / Tipo
0141.4 0141.5
Lunghezza
Diametro Diametro Gambo Diametro nominale Forma dD
M 2 A 2,5 2,8 2 50 8 4 5 2,1 M 2,5 B 3,1 3,5 2,5 56 11 5 6 2,7 18 2,6 M 3 B 3,7 4 3 56 13 6 6 2,7 20 3,1 M 3,5 B 4,3 4,5 3,5 63 13 7 6 3,1 21 3,6 M 4 B 4,9 6 4 70 16 8 8 4,9 25 4,2 M 5 B 6,0 6 5 80 17 10 8 4,7 30 5,2 M 6 B 7,3 8 6 90 20 12 9 6,2 35 6,2 M 7 B 8,3 9 7 90 20 12 10 7 35 7,2 M 8 B 9,6 10 8 100 20 14 11 8 39 8,3 M 8 x 1 B 9,3 9 8 90 20 12 10 7 35 8,2 M 9 C 10,6 8 9 100 22 14 9 6,2 M 10 C 12,0 9 10 110 24/16 16 10 7 M 10 x 1 C 11,3 9 10 100 22 16 10 7 M 10 x 1,25 C 11,6 9 10 100 22 16 10 7 M 11 C 13,0 11 11 100 22/20 20 11 9 M 12 C 14,3 11 12 110 26/20 20 12 9 M 12 x 1 C 13,3 11 12 100 22/20 20 12 9 M 12 x 1,25 C 13,6 11 12 100 22/20 20 12 9 M 12 x 1,5 C 14,0 11 12 100 22/20 20 12 9 M 14 C 16,6 12 14 110 28/20 20 12 9 M 14 x 1 C 15,3 12 14 100 22/20 20 12 9 M 14 x 1,25 C 15,6 12 14 100 22/20 20 12 9 M 14 x 1,5 C 16,0 12 14 100 22/20 20 12 9 M 16 C 18,6 14 16 125 34/25 25 14 11 M 16 x 1,5 C 18,0 14 16 110 25 25 14 11 M 18 C 21,3 16 18 140 34/25 25 15 12 M 18 x 1,5 C 20,0 16 18 125 25 25 15 12 M 18 x 2 C 20,6 16 18 140 34 25 15 12 M 20 C 23,3 18 20 140 34/25 25 17 14,5 M 20 x 1,5 C 22,0 18 20 125 25 25 17 14,5 M 20 x 2 C 22,6 18 20 140 34 25 17 14,5 M 22 C 25,3 18 22 160 38/30 30 17 14,5 M 22 x 1,5 C 24,0 18 22 140 28 28 17 14,5 M 22 x 2 C 24,6 18 22 140 28 28 17 14,5 M 24 C 27,9 20 24 160 38/30 30 19 16 M 24 x 1,5 C 26,0 18 24 140 28 28 17 14,5 M 24 x 2 C 26,6 20 24 140 28 28 19 16
esterno min.
HC
del maschio
del cono di
h 9 d 2
entrata d 3
Lunghezza
totale
della maschiatura della maschiatura
L 1 max. L2 max. L2 L 3 K
Lunghezza
Lunghezza
Quadrato
del quadrato
h 12 L 4 d 4
28
29
Page 32

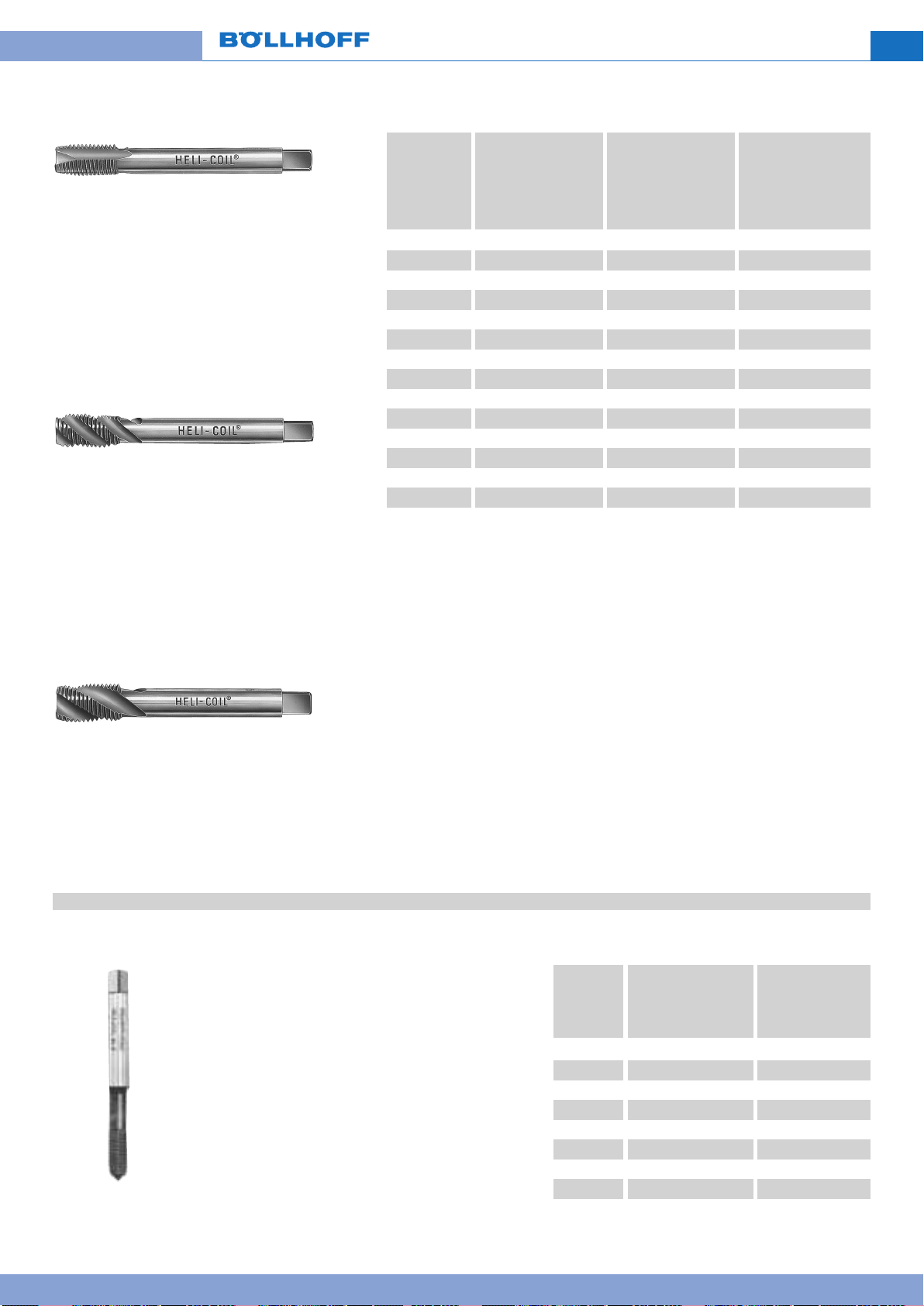

Maschi a macchina per HELICOIL®plus
Tipo 0141.1
®
Maschi a macchina HELICOIL angolo di taglio 10°, taglio a spirale, imbocco a 4 filetti per fori passanti e fori ciechi a foratura profonda.
Passo del filetto fino a P = 3,5 mm. Per materiali di resistenza inferiore o superiore a 700 N/mm Per fori passanti.
Tipo 0141.4
Maschi a macchina HELICOIL 45° destrorsa, angolo di taglio 15°, imbocco a 2 filetti per fori ciechi.
Passo del filetto fino a P = 1,5 mm Per materiali di resistenza fino a circa 700 N/mm Per fori ciechi.
, con scanalature diritte,
®
, scanalatura elicoidale a
2
.
2
.
B 65 000 B 65 000 B 65 000
Diametro
Per tolleranza 6 H* Per tolleranza 6 H* Per tolleranza 6 H*
nominale
Tipo 0141.1 Tipo 0141.4 Tipo 0141.5
d Codice articolo Codice articolo Codice articolo
M 26 x 1,5 0141 126 4104 0141 426 4152 0141 526 4102 M 27 0141 127 0104 0141 527 0102 M 27 x 1,5 0141 127 4104 0141 427 4152 0141 527 4102 M 27 x 2 0141 127 5104 0141 527 5102 M 28 x 1,5 0141 128 4104 0141 428 4152 0141 528 4102 M 30 0141 130 0104 0141 530 0102 M 30 x 1,5 0141 130 4104 0141 430 4152 0141 530 4102 M 30 x 2 0141 130 5104 0141 530 5102 M 33 0141 133 0104 0141 533 0102 M 33 x 2 0141 133 5104 0141 533 5102 M 36 0141 136 0104 0141 536 0102 M 36 x 1,5 0141 136 4104 0141 436 4152 M 36 x 2 0141 136 5104 0141 536 5102 M 36 x 3 0141 136 6104 0141 536 6102
Ulteriori dimensioni su richiesta. * Per una maschiatura di tolleranza 4H, sostituire la 9
vedere pagina 23.
a
cifra del codice articolo (1 diventa 2). Per dettagli
Tipo 0141.5
®
Maschi a macchina HELICOIL
, scanalatura elicoidale a 40° destrorsa, angolo di taglio 10°, imbocco a 2-3 filetti, per fori ciechi con foratura profonda.
Passo del filetto fino a p = 3 mm
2
Per materiali di resistenza superiore a 700 N/mm
.
Per fori ciechi.
Maschio a macchina per rullatura per HELICOIL
Maschiatura senza trucioli per fori ciechi o passanti Con scanalature di lubrificazione Lubrificazione perfetta anche per forature profonde Velocità identica ai maschi taglianti Lubrificazione: Lubrificante che contiene olio o emulsioni grasse Materiali: Materiali modellabili quali alluminio, rame, leghe di
zinco, acciaio fino a 700 N/mm
2
, acciaio inossidabile
®
plus
Diametro Foratura B 65 000 nominale (valore indicativo) dd
F
Codice articolo
M 3 3,4 0144 103 0004 M 3,5 4,0 0144 135 0004 M 4 4,6 0144 104 0004 M 5 5,6 0144 105 0004 M 6 6,8 0144 106 0004 M 8 9,0 0144 108 0004 M 10 11,2 0144 110 0004 M 12 13,4 0144 112 0004
Ulteriori dimensioni su richiesta. Forniamo anche maschi rivestiti TiN. * Per una maschiatura di tolleranza 4H, sostituire la 9
codice articolo (1 diventa 2). Per dettagli vedere pagina 23.
a
cifra del
Page 33
Dimensioni dei maschi a macchina
Forma A vedere pagine 28/29
Forma B vedere pagine 28/29
Tipi
0141.1 / Tipo
Diametro Diametro Gambo Diametro nominale Forma dD
M 26 x 1,5 C 28,0 20 26 140 28 28 19 16 M 27 C 30,9 22 27 180 50 50 21 18 M 27 x 1,5 C 29,0 22 27 150 28 28 21 18 M 27 x 2 C 29,6 22 27 150 28 28 21 18 M 28 x 1,5 C 30,0 22 28 150 28 28 21 18 M 30 C 34,5 28 30 200 56 56 25 22 M 30 x 1,5 C 32,0 22 30 150 28 28 21 18 M 30 x 2 C 32,6 25 30 160 30 28 23 20 M 33 C 37,5 28 33 200 56 56 25 22 M 33 x 2 C 35,6 28 33 170 30 30 25 22 M 36 C 41,2 32 36 200 60 60 27 24 M 36 x 1,5 C 38,0 28 36 170 30 30 25 22 M 36 x 2 C 38,6 32 36 170 30 30 27 24 M 36 x 3 C 39,9 32 36 200 60 60 27 24
esterno min.
HC
del maschio
del cono di
h 9 d 2
entrata d 3
0141.4 0141.5
Lunghezza
Lunghezza Lunghezza
totale
della maschiatura della maschiatura
L 1 max. L2 max. L2 L 3 K
Lunghezza
del quadrato
Quadrato
h 12 L 4 d 4
Forma C vedere pagine 28 – 31
Dimensioni dei maschi a macchina per rullatura HELICOIL®plus
Diametro Diametro Gambo nominale Forma dD
esterno min.
HC
del maschio
h9 d2 L1 max. L2 L3 K
Lunghezza Lunghezza Lunghezza
totale
della maschiatura
del quadrato
Quadrato
h 12 L4 d4
Forma B
Forma C
M 3 B 3,69 4 56 13 6 2,7 20 3,1 M 3,5 B 4,33 4,5 63 13 6 3,1 21 3,6 M 4 B 4,96 6 70 16 8 4,9 25 4,2 M 5 B 6,09 6 80 17 8 4,7 30 5,2 M 6 B 7,37 8 90 20 9 6,2 35 7,2 M 8 B 9,69 10 100 20 11 8
,0 39 8,9
M 10 C 12,02 9 110 24 10 7,0 M 12 C 14,37 11 110 26 12 9,0
Consultarci per altre dimensioni. Forniamo anche maschi rivestiti TiN.
Per una maschiatura di tolleranza 4H, sostituire la 9acifra del codice articolo (0 diventa 2). Per dettagli vedere pagina 23.
30
31
Page 34

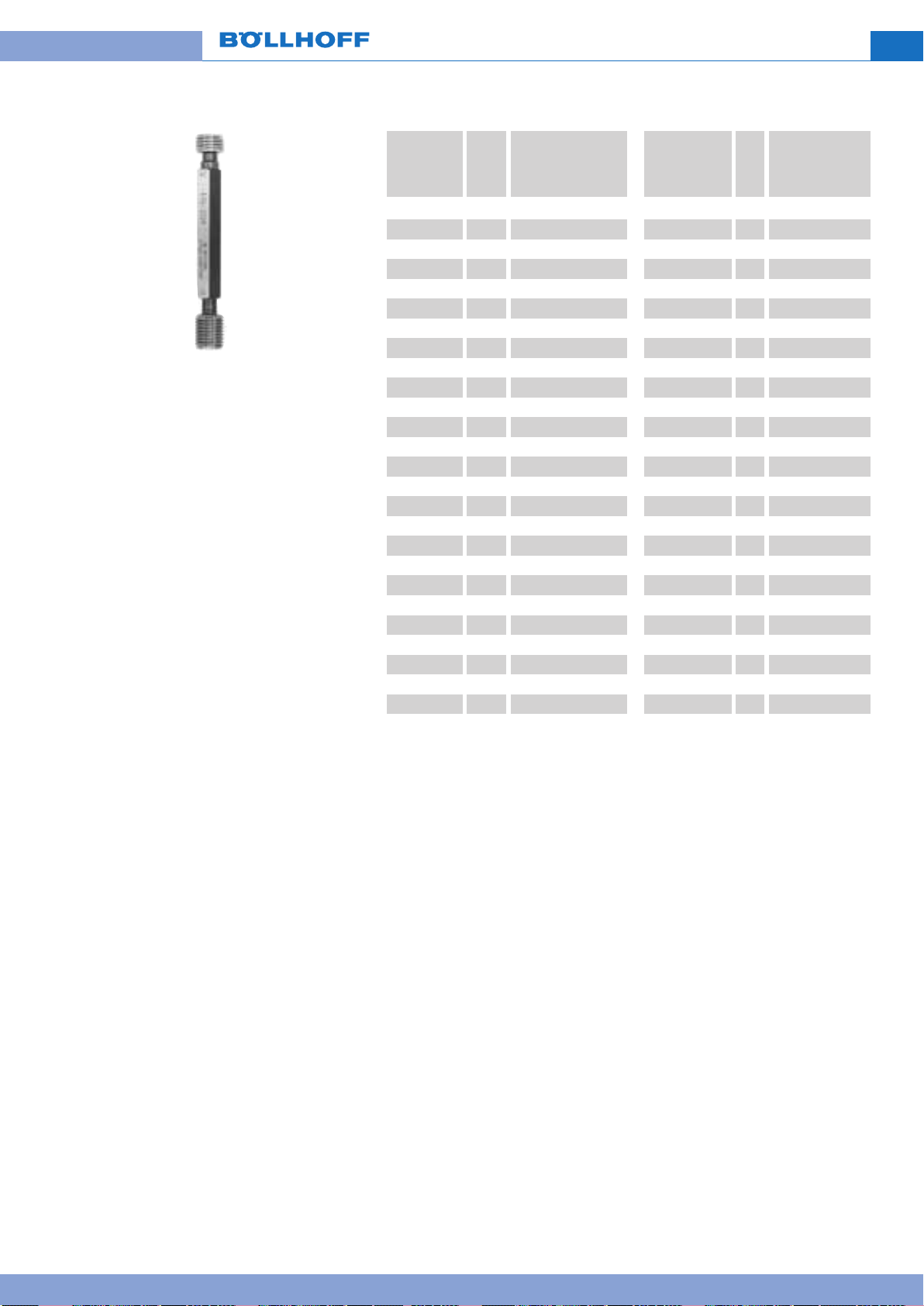

Tampone di controllo dell’interno delle maschiature HELICOIL®plus
Diametro B 65 000 Diametro B 65 000 nominale nominale d P Codice articolo* d P Codice articolo*
M 2 0,4 0147 302 0500 M 18 x 1,5 1,5 0147 318 4500 M 2,5 0,45 0147 325 0500 M 18 x 2 2 0147 318 5500 M 3 0,5 0147 303 0500 M 20 2,5 0147 320 0500 M 3,5 0,6 0147 335 0500 M 20 x 1,5 1,5 0147 320 4500 M 4 0,7 0147 304 0500 M 20 x 2 2 0147 320 5500 M 5 0,8 0147 305 0500 M 22 2,5 0147 322 0500 M 6 1 0147 306 0500 M 22 x 1,5 1,5 0147 322 4500 M 7 1 0147 307 0500 M 22 x 2 2 0147 322 5500 M 8 1,25 0147 308 0500 M 24 3 0147 324 0500 M 8 x 1 1 0147 308 3500 M 24 x 1,5 1,5 0147 324 4500 M 9 1,25 0147 309 0500 M 24 x 2 2 0147 324 5500 M 10 1,5 0147 310 0500 M 26 x 1,5 1,5 0147 326 4500 M 10 x 1 1 0147 310 3500 M 27 3 0147 327 0500 M 10 x 1,25 1,25 0147 310 9500 M 27 x 1,5 1,5 0147 327 4500 M 11 1,5 0147 311 0500 M 27 x 2 2 0147 327 5500 M 12 1,75 0147 312 0500 M 28 x 1,5 1,5 0147 328 4500 M 12 x 1 1 0147 312 3500 M 30 3,5 0147 330 0500 M 12 x 1,25 1,25 0147 312 9500 M 30 x 1,5 1,5 0147 330 4500 M 12 x 1,5 1,5 0147 312 4500 M 30 x 2 2 0147 330 5500 M 14 2 0147 314 0500 M 33 3,5 0147 333 0500 M 14 x 1 1 0147 314 3500 M 33 x 2 2 0147 333 5500 M 14 x 1,25 1,25 0147 314 9500 M 36 4 0147 336 0500 M 14 x 1,5 1,5 0147 314 4500 M 36 x 1,5 1,5 0147 336 4500 M 16 2 0147 316 0500 M 36 x 2 2 0147 336 5500 M 16 x 1,5 1,5 0147 316 4500 M 36 x 3 3 0147 336 6500 M 18 2,5 0147 318 0500
Ulteriori dimensioni su richiesta. * Per una maschiatura tolleranza 4H, sostituire la 9 Per dettagli vedere pagina 23.
a
cifra del codice articolo (5 diventa 4).
Page 35

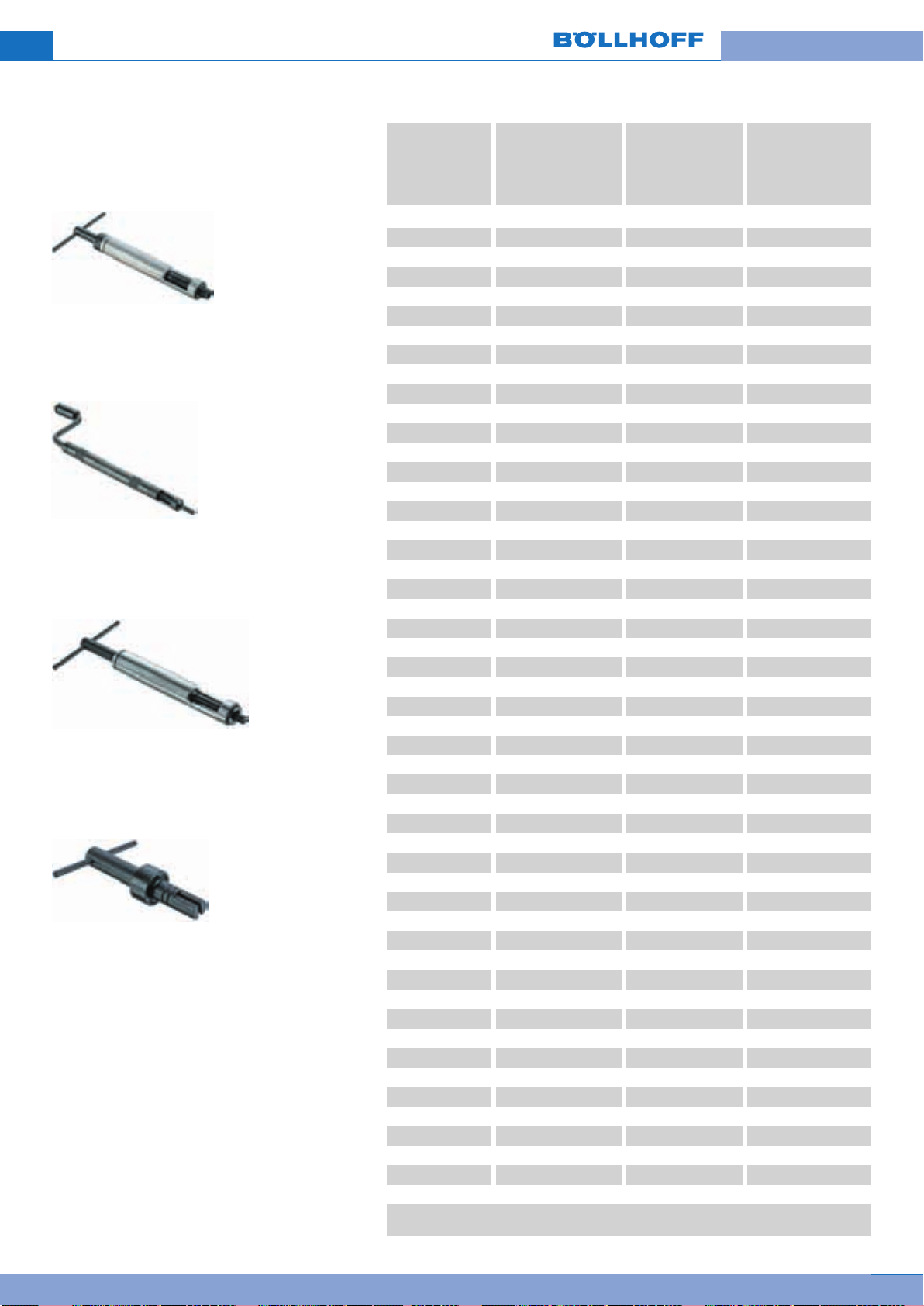

Apparecchi di posa manuale per HELICOIL®plus
Asta di posa manuale, con nasello di guida, per HELICOIL colari e passi fini. Non necessario per HELICOIL
Tipo H-PSG: Asta filettata, nasello guida, tampone.
Codice articolo 0150 01. ...*
Tipo H-PMG: Asta liscia, nasello guida, tampone.
Codice articolo 0150 02. ...*
Tipo H-PM: Asta liscia, senza nasello guida, tampone.
Codice articolo 0150 04. ...*
Mandrino manuale per HELICOIL®e HELICOIL®plus
Tipo H-M Con tampone.
Codice articolo 0150 07. ...*
®
e HELICOIL®plus. Per applicazioni parti-
®
plus.
Diametro nominale
M 2 H-PMG M 2 0150 020 2000 M 2,5 H-PMG M 2,5 0150 022 5000 M 3 H-PMG M 3 0150 020 3000 M 3,5 H-PMG M 3,5 0150 023 5000 M 4 H-PMG M 4 0150 020 4000 M 5 H-PMG M 5 0150 020 5000 M 6 H-PM M 6 0150 040 6000 M 7 H-PSG M 7 0150 010 7000 M 8 H-PM M 8 0150 040 8000 M 8 x 1 H-PSG M 8 x 1 0150 010 8300 M 9 H-PM M 9 0150 040 9000 M 10 H-PM M 10 0150 041 0000 M 10 x 1 H-PSG M 10 x 1 0150 011 0300 M 10 x 1,25 H-PSG M 10 x 1,25 0150 011 0900 M 11 H-PM M 11 0150 041 1000 M 12 H-PM M 12 0150 041 2000 M 12 x 1 H-PSG M 12 x 1 0150 011 2300 M 12 x 1,25 H-PSG M 12 x 1,25 0150 011 2900 M 12 x 1,5 H-PSG M 12 x 1,5 0150 011 2400 M 14 H-PM M 14 0150 041 4000 M 14 x 1 H-PSG M 14 x 1 0150 011 4300 M 14 x 1,25 H-PSG M 14 x 1,25 0150 011 4900 M 14 x 1,5 H-PSG M 14 x 1,5 0150 011 4400 M 16 H-PM M 16 0150 041 6000 M 16 x 1,5 H-PMG M 16 x 1,5 0150 021 6400 M 18 H-M M 18 0150 071 8000 M 18 x 1,5 H-PSG M 18 x 1,5 0150 011 8400 M 18 x 2 H-PSG M 18 x 2 0150 011 8500 M 20 H-M M 20 0150 072 0000 M 20 x 1,5 H-PSG M 20 x 1,5 0150 012 0400 M 20 x 2 H-PSG M 20 x 2 0150 012 0500 M 22 H-M M 22 0150 072 2000 M 22 x 1,5 H-PSG M 22 x 1,5 0150 012 2400 M 22 x 2 H-PSG M 22 x 2 0150 012 2500 M 24 H-M M 24 0150 072 4000 M 24 x 1,5 H-PSG M 24 x 1,5 0150 012 4400 M 24 x 2 H-PSG M 24 x 2 0150 012 4500 M 26 x 1,5 H-PSG M 26 x 1,5 0150 012 6400 M 27 H-M M 27 0150 072 7000 M 27 x 1,5 H-PSG M 27 x 1,5 0150 012 7400 M 27 x 2 H-PSG M 27 x 2 0150 012 7500 M 28 x 1,5 H-PSG M 28 x 1,5 0150 012 8400 M 30 H-M M 30 0150 073 0000 M 30 x 1,5 H-PSG M 30 x 1,5 0150 013 0400 M 30 x 2 H-PSG M 30 x 2 0150 013 0500 M 33 H-M M 33 0150 073 3000 M 33 x 2 H-PSG M 33 x 2 0150 013 3500 M 36 H-M M 36 0150 073 6000 M 36 x 1,5 H-PSG M 36 x 1,5 0150 013 6400 M 36 x 2 H-PSG M 36 x 2 0150 013 6500 M 36 x 3 H-PSG M 36 x 3 0150 013 6600
* Per filetti riportati in NiCr 15 Fe 7 Ti Al, NiCr 20 Co 18 Ti, AlZn Mg Cu 1.5, consultarci.
Tipo
B 65 000
B 65 000
Apparecchi di posa
con nasello di guida
Mandrini manuali
Tipo H-M
Codice articolo Codice articolo
32
33
Page 36

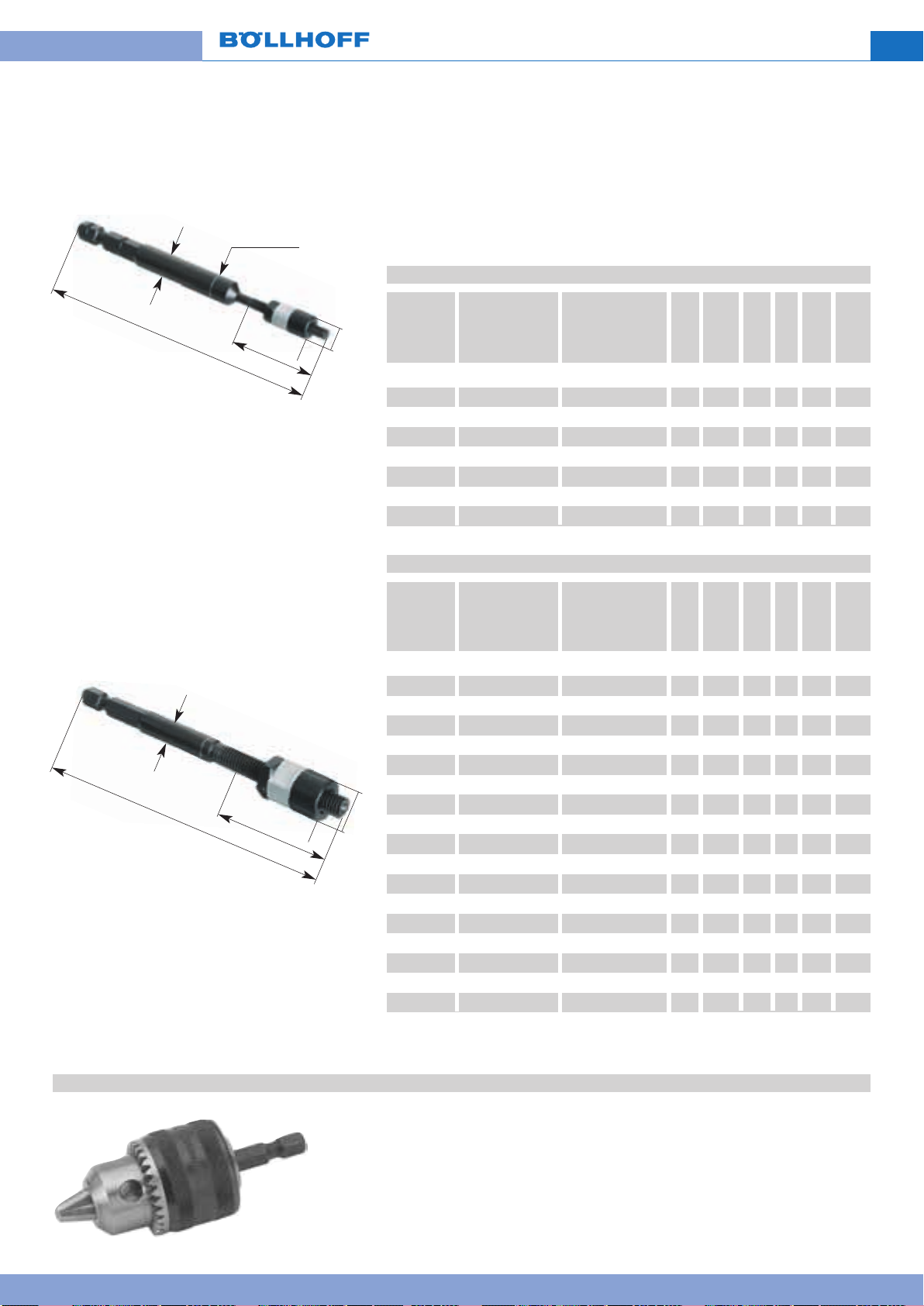

Aste di posa HELICOIL®plus per apparecchi di posa elettrici Tipo E-S 206 e E-S 410, apparecchi di posa con batteria Tipo B-S 206 e B-S 824 e apparecchi di posa pneumatici Tipo P-S 412
Asta di posa a chiave esagonale 1/4’’
Per la posa di HELICOIL®plus free running e SCREWLOCK®. Con aggancio a chiave esagonale 1/4’’ (DIN 3126 - E 6,3).
2
Ø D
L
Tipo 4160.23 (Forma 1)
Importante:
I mandrini di installazione possono essere utilizzati anche per installazioni con attrezzi manuali
Rigatura anulare
L
1
max
Per apparecchi di posa Tipo B-S 206, E-S 206, E-S 410, P-S 412
B 65 000 B 65 000
Diametro Asta Asta L
1
L
Ø D
2
nominale free running SCREWLOCK
Codice articolo Codice articolo
®
L
1
LD1D2Forma
2
max Ø
M 2 4160 2302 020 4160 2302 022 25 9 100 8 8 1 M 2,5 4160 2325 020 4160 2325 022 25 9 100 8 8 1 M 3 4160 2303 020 4160 2303 022 30 14 100 8 8 1 M 3,5 4160 2335 020 4160 2335 022 30 14 100 8 8 1 M 4 4160 2304 020 4160 2304 022 35 16 100 8 8 1 M 5 4160 2305 020 4160 2305 022 40 20 105 10 8 1 M 6 4160 2306 020 4160 2306 022 40 20 105 11 8 1
h9
®
Gli attrezzi di installazione per gli SCREWLOCK
sono
identificati da una rigatura anulare sull'alberino (vedi foto) che negli attrezzi per gli Helicoil free è assente.
2
Ø D
L
Tipo 4160.25
L
1
max
L
2
(Forma 2)
Per apparecchi di posa Tipo B-S 824, E-S 410, P-S 412
B 65 000 B 65 000
Diametro Asta Asta L1L nominale free running SCREWLOCK
®
LD1D2Forma
2
max Ø
Codice articolo Codice articolo
M 7 4160 2507 020 4160 2507 022 55 30 105 15 8 2 M 8 4160 2508 020 4160 2508 022 55 30 105 15 8 2 M 8 x 1 4160 2508 320 4160 2508 322 55 30 105 15 8 2 M 9 4160 2509 020 4160 2509 022 65 40 110 15 8 2 M 10 4160 2510 020 4160 2510 022 60 40 110 15 8 2 M 10 x 1 4160 2510 320 4160 2510 322 65 40 115 16 8 2 M 10 x 1,25 4160 2510 920 4160 2510 922 65 40 115 16 8 2 M 12 4160 2512 020 4160 2512 022 70 45 115 20 8 2
1
Ø D
M 12 x 1,25 4160 2512 920 4160 2512 922 70 45 120 20 8 2 M 12 x 1,5 4160 2512 420 4160 2512 422 65 45 115 20 8 2 M 14 4160 2514 020 4160 2514 022 70 50 120 20 8 2
M 14 x 1,5 4160 2514 420 4160 2514 422 70 50 120 20 8 2 M 16 4160 2516 020 4160 2516 022 80 55 125 22 8 2 M 16 x 1,5 4160 2516 420 4160 2516 422 80 55 125 22 8 2 M 18 4160 2518 020 4160 2518 022 90 65 135 24 8 2 M 20 4160 2520 020 4160 2520 022 100 70 145 25 8 2 M 22 4160 2522 020 4160 2522 022 110 80 155 27 8 2 M 24 4160 2524 020 4160 2524 022 120 90 165 30 8 2
Per filetti riportati in NiCr15Fe7TiAl, NiCr20Co18Ti e AlZnMgCu1,5, consultarci.
h9
Mandrino con aggancio a chiave esagonale
DIN 3126 - E 6,3 per Tipo B-S 206 Codice articolo 65000 4160 000 0100
Page 37

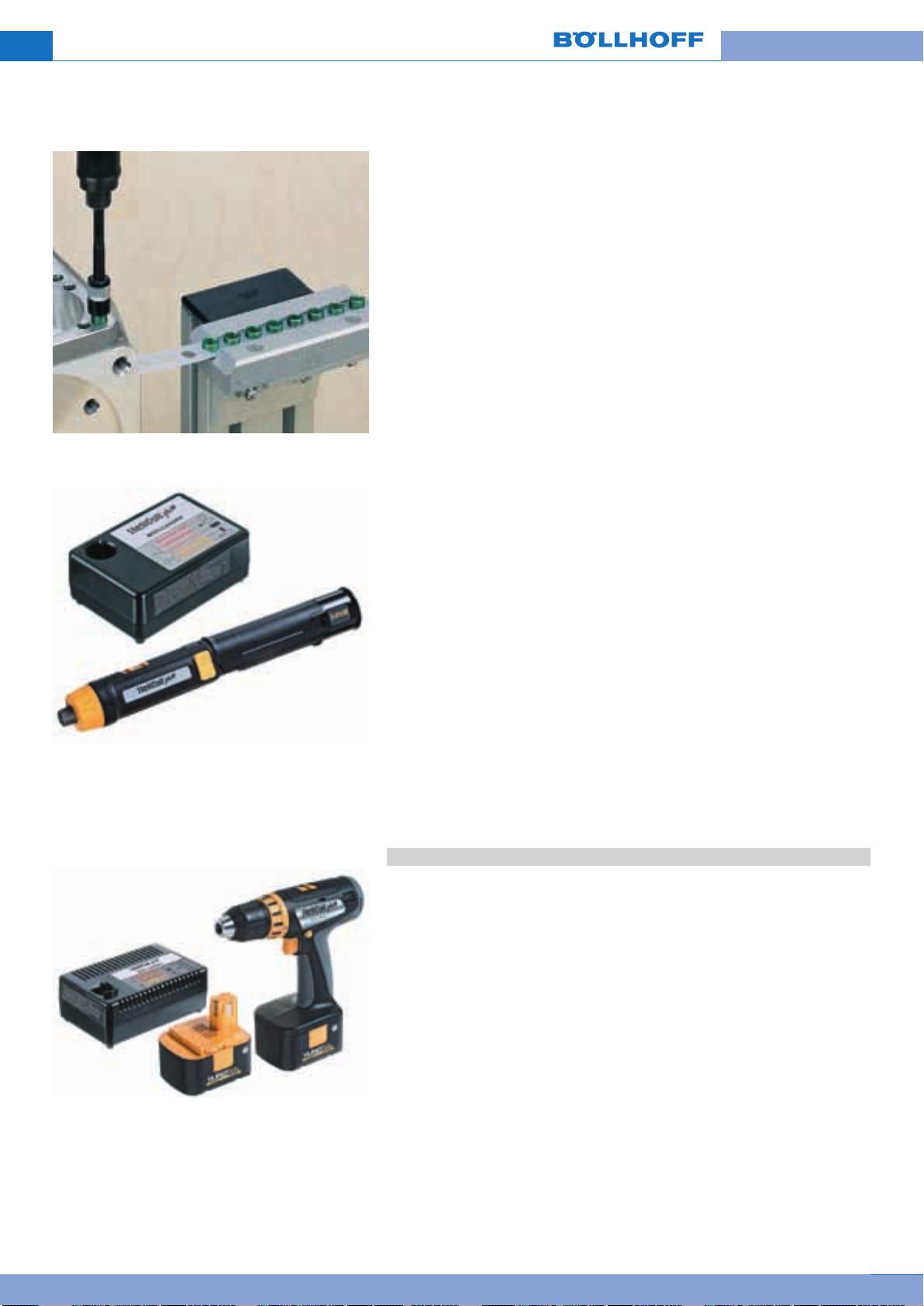

Aste di posa HELICOIL®plus per la posa rapida di HELICOIL®plus M 2 – M 24 con apparecchi di
®
posa HELICOIL
plus. Idoneo per il metodo di posa “pick and place”.
Vantaggi:
Asta di posa semplice
➥ per punti di posa critici ➥ conversione rapida ➥ apparecchi a costo minimo
Dimensioni M 2 ... M 24
Apparecchiatura Pick and place a pag. 18.
STRIPFEED®HELICOIL®plus in banda plastica (M 2 ... M 10)
filetti sciolti HELICOIL
➥ flessibile
Posa “Pick and Place”
➥ manipolazione semplice con HELICOIL ➥ assemblaggio rapido
Direzione di rotazione facilmente invertibile
➥ impiego semplice
®
plus
®
plus
Apparecchi di posa PowerPack elettrici o con batterie per HELICOIL®plus
Apparecchi di posa con batteria Tipo B-S 206
Per la posa di HELICOIL®plus M 2 – M 6 con asta di posa HELICOIL®plus, vedere a pagina 34.
Materiale fornito:
Apparecchio di posa dritto (pieghevole)
2 batterie 3,6 V, 1,2 Ah
Caricatore rapido
Valigetta
Dati tecnici:
Giri a vuoto: 200 o 600 min Coppia: regolabile 21 gradi 0,3 – 3,0 Nm / max. 4,4 Nm Aggancio: Chiave esagonale 1/4’’ Peso con batteria: 0,52 kg Batteria: 3,6 V / 1,2 Ah / tempo di ricarica 15 minuti Codice articolo: 65000 4160 330 0000
Ricambi e accessori:
Batteria di ricambio: Codice articolo 65000 4160 330 0200 Caricatore rapido: Codice articolo 65000 4160 330 0300
-1
, reversibile
Apparecchio di posa con batteria Tipo B-S 824
Per la posa di pagina
Materiale fornito:
Avvitatore a batteria
2 batterie 15,6 V, 3 Ah
Caricatore rapido
Valigetta
Dati tecnici:
Giri a vuoto:
Coppia: Regolabile 19 gradi 1 – 6,9 Nm / max. 31,9 Nm Aggancio: 3 morse 1,0 – 13 mm Peso con batteria: 2,0 kg Batteria: 15,6 V / 3 Ah / tempo di ricarica 45 minuti Codice articolo: 65000 4160 350 0000
Ricambi e accessori:
Batteria di ricambio: Codice articolo 65000 4160 350 0200 Caricatore rapido: Codice articolo 65000 4160 350 0300
34.
HELICOIL®plus
M 7 – M 24 con asta di posa
Grado 1 / 65 – 450 min-1, reversibile Grado 2 / 200 – 1450 min
HELICOIL®plus
-1
, reversibile
, vedere a
34
35
Page 38

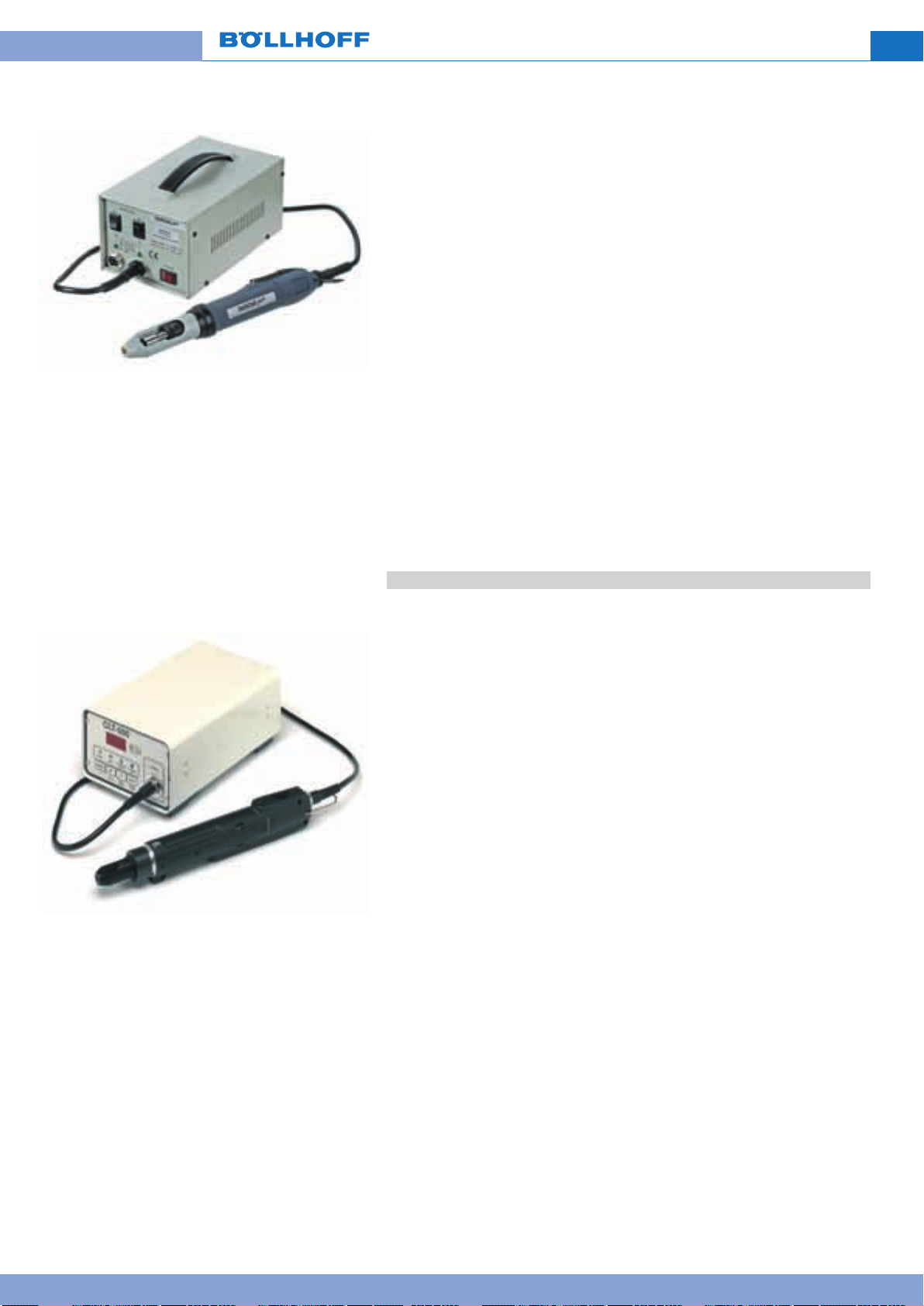

Apparecchio di posa elettrico per HELICOIL®plus
Apparecchio di posa elettrico Tipo E-S 206
Per la posa di HELICOIL®plus M 2 – M 6 a cadenza elevata con asta di posa HELICOIL
Materiale fornito:
®
plus
Apparecchio di posa dritto con mandrino esagonale 1/4’’ Unità d’alimentazione elettrica per due apparecchi Valigetta
Dati tecnici:
Giri a vuoto: 720 min
-1
Tensione elettrica: 35 V DC Coppia: M = 0.45 – 0.95 Nm
regolabile Aggancio: Chiave 1/4’’ esagonale Peso: 0.31 kg Codice articolo: 65000 4160 220 0000
Vedere a pagina 34 per altre dimensioni di mandrini
HELICOIL®plus
con chiave
esagonale 1/4”.
Apparecchio di posa elettrico Tipo E-S 410
Per la posa di HELICOIL®plus M 4 – M 10 a cadenza elevata con asta di posa HELICOIL
Contenuto della valigetta:
®
plus
Apparecchio di posa dritto con mandrino a 3 morse Scatola di regolazione di velocità Valigetta
Dati tecnici:
Giri a vuoto: Regolabile 600 – 910 min
al raggiungimento della profondità di posa. Coppia: Regolabile Aggancio: 3 morse 0.5 – 6.5 mm Peso: 0.66 kg Codice articolo: 65000 4160 240 0000
Vedere a pagina 34 per altre dimensioni di mandrini nale 1/4’’.
-1
RPM. Svitamento automatico
HELICOIL®plus
con chiave esago-
Page 39

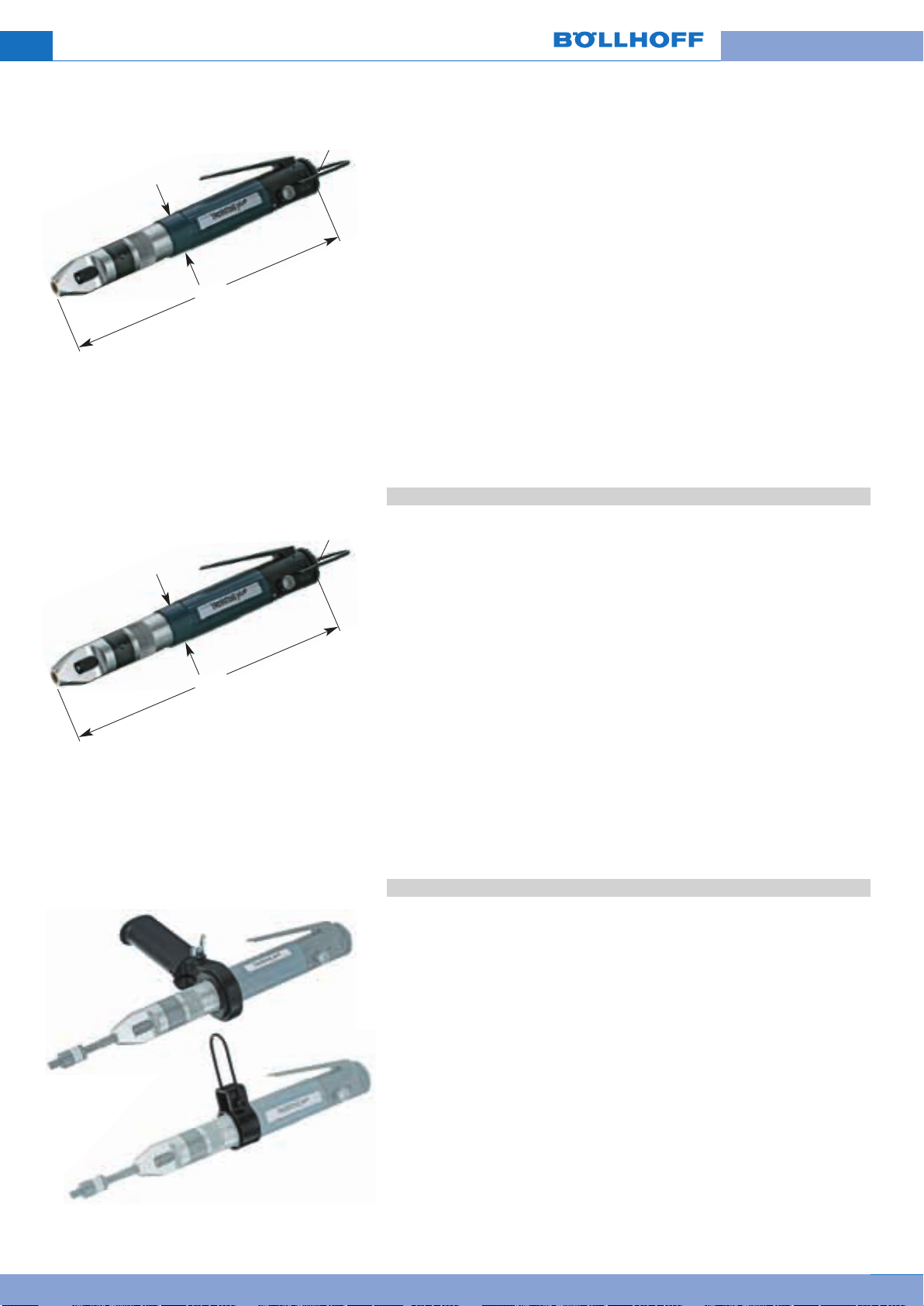

Apparecchio di posa pneumatico per HELICOIL®plus
Ø 33
Ø 33
265
265
G 1/4’’
G 1/4’’
Apparecchio di posa pneumatico Tipo P-S 412
Per la posa rapida di HELICOIL®plus M 4 – M 12 con asta di posa HELICOIL®plus
Dati tecnici:
-1
Giri a vuoto: 1500 min
con p = 6.3 bar
pressione regolabile Consumo d’aria: 5.5 L/s con p = 6.3 bar Coppia: M = 1.2 – 4.5 Nm
regolabile Aggancio: Chiave esagonale 1/4“ Peso: 0.8 kg Codice articolo: 65000 4160 270 0010
Vedere a pagina 34 per altre dimensioni di mandrini
HELICOIL®plus
con chiave
esagonale 1/4”.
Apparecchio di posa pneumatico Tipo P-S 1216
Per la posa rapida di HELICOIL®plus M 12 – M 16 con asta di posa HELICOIL®plus
Dati tecnici:
Giri a vuoto: 950 min
pressione regolabile Consumo d’aria: 5,5 L/s con p = 6,3 bar Coppia: M = 1,2 – 5,5 Nm
regolabile Aggancio: Chiave esagonale 1/4“ Peso: 0.8 kg Codice articolo: 65000 4160 180 0010
-1
con p = 6,3 bar
Vedere a pagina 34 per altre dimensioni di mandrini
HELICOIL®plus
con chiave
esagonale 1/4’’.
Accessori:
Presa manuale supplementare per P-S 1216
Presa manuale per posizionamento sicuro sotto coppia, per dimensioni superiori a M 12. Codice articolo
Staffa per P-S 412 e P-S 1216
Per appendere gli apparecchi orizzontalmente su sistema bilanciato. Per dettagli consultare pag. 41. Codice articolo
: 65000 4160 180 0006
: 65000 4160 180 0007
36
37
Page 40

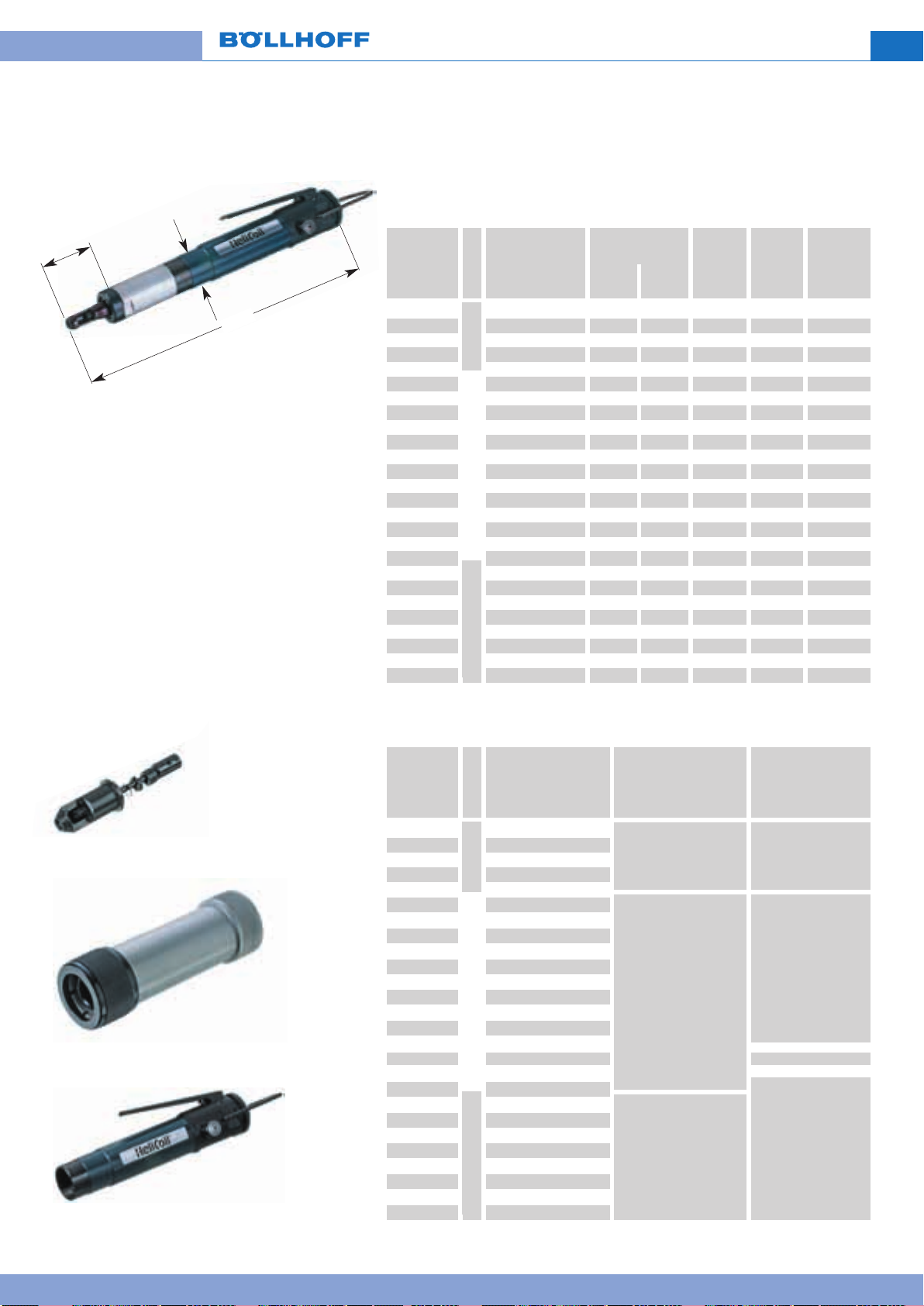

Apparecchio di posa meccanico Tipo P-PSG per HELICOIL®plus
Per HELICOIL®plus free running e SCREWLOCK
®
Ø 29
Unità
intercambiabile
L
Esempio con ordine di M 6:
P-PSG 256 M 6 Codice articolo 0160 370 6000
Attrezzo con avviamento a spinta per installazione di HELICOIL HELICOIL®plus sfusi. Attrezzo provvisto di motore pneumatico per lo svitamento e unità per cambio misura. La profondità di installazione dell'HELICOIL®è ottenuta mediante il cambio dei dischi di compensazione. Questo attrezzo è raccomandato per applicazioni produttive di media o grande serie.
Metodo:
Le aste di posa sono trascinate da un motore pneumatico reversibile. La loro discesa è indicizzata sul passo del filetto (discesa al passo). La regola­zione della profondità di posa si ottiene tramite degli spessori di regolazione situati tra l’accoppi­amento e il nasello di posa (vedere la nota d’uso). Utilizzabili da M 16 a 2.0 d.
Unità intercambiabile
Motore
Apparecchio di base
Apparecchio completo
B 65 000 Diametro Apparecchio Dimensioni Peso nominale completo d Codice articolo Ø D L kg bar l/Min.
Tipo
Pressione
M 2,5 0160 372 5000 28 240 0,6 2,5-4,0 204 M 3 0160 370 3000 28 240 0,6 2,5-4,0 204 M 4 0160 370 4000 28 240 0,6 2,5-4,0 204 M 5 0160 370 5000 28 240 0,6 2,5-4,0 204 M 6 0160 370 6000 28 240 0,6 2,5-4,0 204
P-PSG 256
M 7 0160 280 7000 42 360 1,4 4,0-5,0 282 M 8 0160 280 8000 42 360 1,4 4,0-5,0 282 M 8 x 1 0160 280 8300 42 360 1,4 4,0-5,0 282 M 10 0160 281 0000 42 360 1,4 4,0-5,0 282
®
M 10 x 1,25 0160 281 0900 42 360 1,4 4,0-5,0 282
ed
M 10 x 1 0160 281 0300 42 360 1,4 4,0-5,0 282 M 12 0160 281 2000 42 360 1,4 4,0-5,0 282 M 12 x 1,5 0160 281 2400 42 360 1,4 4,0-5,0 282 M 12 x 1,25 0160 281 2900 42 360 1,4 4,0-5,0 282
P-PSG 714 M 12 x 1 0160 281 2300 42 360 1,4 4,0-5,0 282 M 14* 0160 281 4000 42 360 1,4 4,0-5,0 282 M 14 x 1,5 0160 281 4400 42 360 1,4 4,0-5,0 282 M 14 x 1,25 0160 281 4900 42 360 1,4 4,0-5,0 282 M 16 0160 191 6000 42 440 2,5 4,0-6,0 282 M 16 x 1,5 0160 191 6400 42 440 2,5 4,0-6,0 282 M 18 x 1,5 0160 191 8400 42 440 2,5 4,0-6,0 282 M 20 0160 192 0000 42 440 2,5 4,0-6,0 282 M 20 x 1,5 0160 192 0400 42 440 2,5 4,0-6,0 282 M 22 x 1,5 0160 192 2400 42 440 2,5 4,0-6,0 282 M 24 x 1,5* 0160 192 4400 42 440 2,5 4,0-6,0 282
P-PSG 1626
M 26 x 1,5* 0160 192 6400 42 440 2,5 4,0-6,0 282
Componenti
B 65 000 B 65 000 B 65 000 Diametro Parte Apparecchio Motore nominale intercambiabile di base d Codice articolo Codice articolo Codice articolo M 2,5 0160 272 5050
M 3 0160 270 3050 M 4 0160 270 4050 0160 370 0040 0160 370 0010
M 5 0160 270 5050 M 6 0160 270 6050
M 7 0160 280 7050 M 8 0160 280 8050
M 8 x 1 0160 281 8350 M 10 0160 281 0050
M 10 x 1,25 0160 281 0950 M 10 x 1 0160 281 0350
M 12 0160 281 2050 M 12 x 1,5 0160 281 2450
M 12 x 1,25 0160 281 2950 M 12 x 1 0160 281 2350
M 14* 0160 281 4050 0160 090 0011 M 14 x 1,5 0160 281 4450 0160 180 0010
M 14 x 1,25 0160 281 4950 M 16 0160 191 6050
M 16 x 1,5 0160 191 6450 M 18 x 1,5 0160 191 8450
M 20 0160 192 0050 0160 090 0011 M 20 x 1,5 0160 192 0450 0160 090 0040
M 22 x 1,5 0160 192 2450 M 24 x 1,5* 0160 192 4450
M 26 x 1,5* 0160 192 6450
Tipo
P-PSG 256
0160 180 0040
P-PSG 714
P-PSG 1626
**Consumo
d’aria
0160 180 0010
Page 41

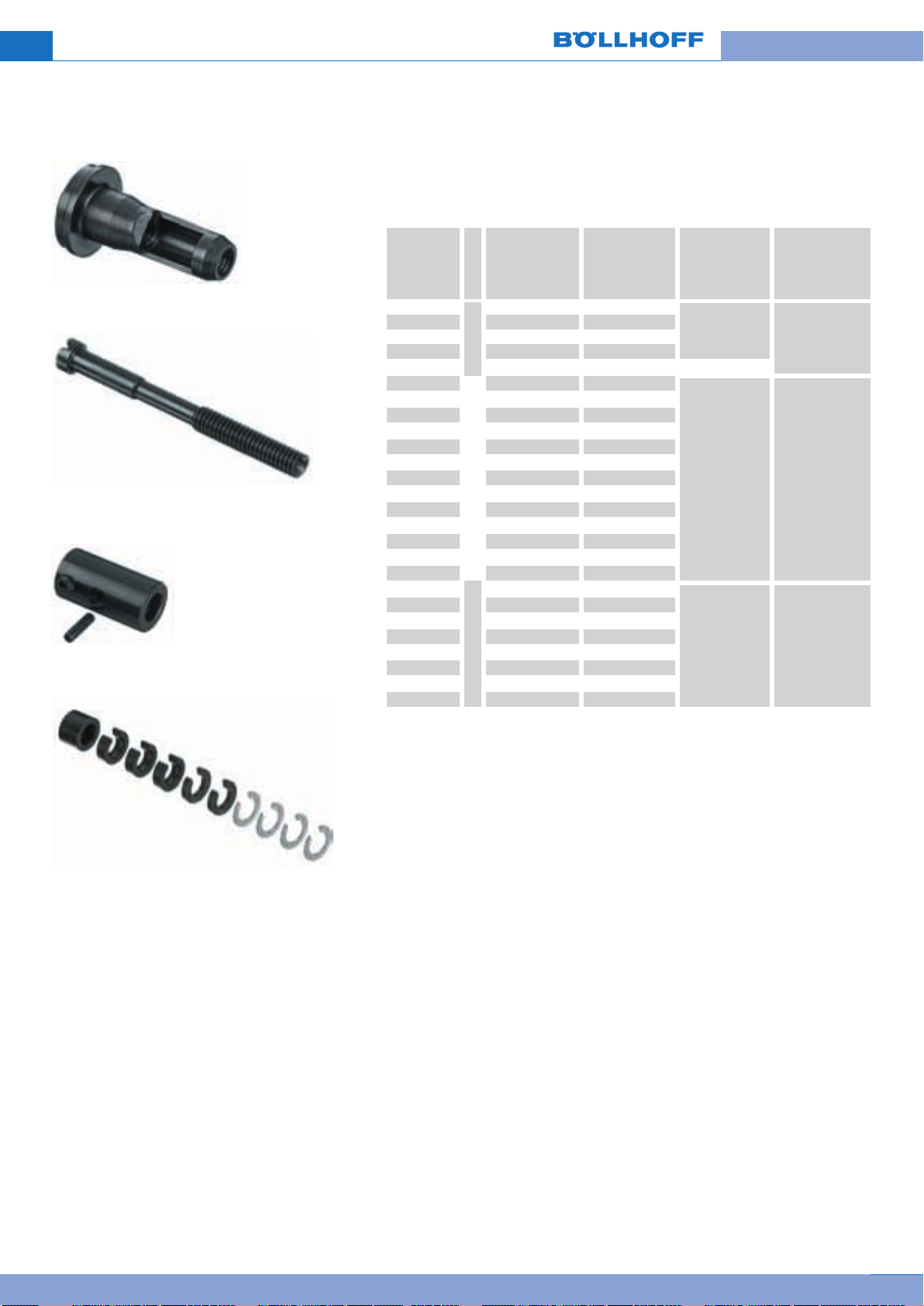

Apparecchi di posa meccanici Tipo P-PSG per HELICOIL®plus
Nasello guida
Asta di posa
Cabrot per asta di posa
Distanziali
Per HELICOIL free running e SCREWLOCK
®
plus
®
Parti di ricambio
B 65 000 B 65 000 B 65 000 B 65 000 Diametro Nasello Asta Crabot per nominale guida di posa asta di posa Distanziali d Codice articolo Codice articolo Codice articolo Codice articolo M 2,5 0160 172 5032 0160 372 5020
M 3 0160 170 3032 0160 270 3020 M 4 0160 170 4032 0160 270 4020
M 5 0160 170 5032 0160 270 5020 M 6 0160 170 6032 0160 270 6020 0160 170 0066
M 7 0160 280 7032 0160 280 7020 M 8 0160 280 8032 0160 280 8020
M 8 x 1 0160 280 8332 0160 280 8320 M 10 0160 281 0032 0160 281 0020
M 10 x 1,25 0160 281 0932 0160 281 0920 M 10 x 1 0160 281 0332 0160 281 0320
M 12 0160 281 2032 0160 281 2020 0160 180 0006 0160 280 0060 M 12 x 1,5 0160 281 2432 0160 281 2420
M 12 x 1,25 0160 281 2932 0160 281 2920 M 12 x 1 0160 281 2332 0160 281 2320
M 14* 0160 281 4032 0160 281 4020 M 14 x 1,5 0160 281 4432 0160 281 4420
M 14 x 1,25 0160 281 4932 0160 281 4920 M 16 0160 191 6032 0160 091 6020
M 16 x 1,5 0160 191 6432 0160 091 6420 M 18 x 1,5 0160 191 8432 0160 091 8420
M 20 0160 192 0032 0160 092 0020 M 20 x 1,5 0160 192 0432 0160 192 0420
M 22 x 1,5 0160 192 2432 0160 192 2420 M 24 x 1,5* 0160 192 4432 0160 192 4420
M 26 x 1,5* 0160 192 6432 0160 192 6420
Consigli importanti: All’ordine dell’apparecchio precisare il tipo di filetto riportato HELICOIL di filetti riportati HELICOIL 1626 sono dotati di boccole di protezione delle dita. Queste protezioni non devono essere rimosse. Questi apparecchi sono dotati di motori Bosch, **consumo di aria indicato per 6.3 bar. (vedere pagina 38). * Apparecchio di base con motore rinforzato. Consultarci per la posa di filetti NiCr15Fe7TiAl, NiCr20Co18Ti e AlZnMgCu1.5.
Tipo
0160 170 0006
0160 170 0060
P-PSG 256
P-PSG 714
0160 090 0006 0160 190 0060
P-PSG 1626
®
®
plus di lunghezza superiore a 2.5 d, consultarci. I Tipi P-PSG 714 e P-PSG
plus e le dimensioni. Per la posa
38
39
Page 42

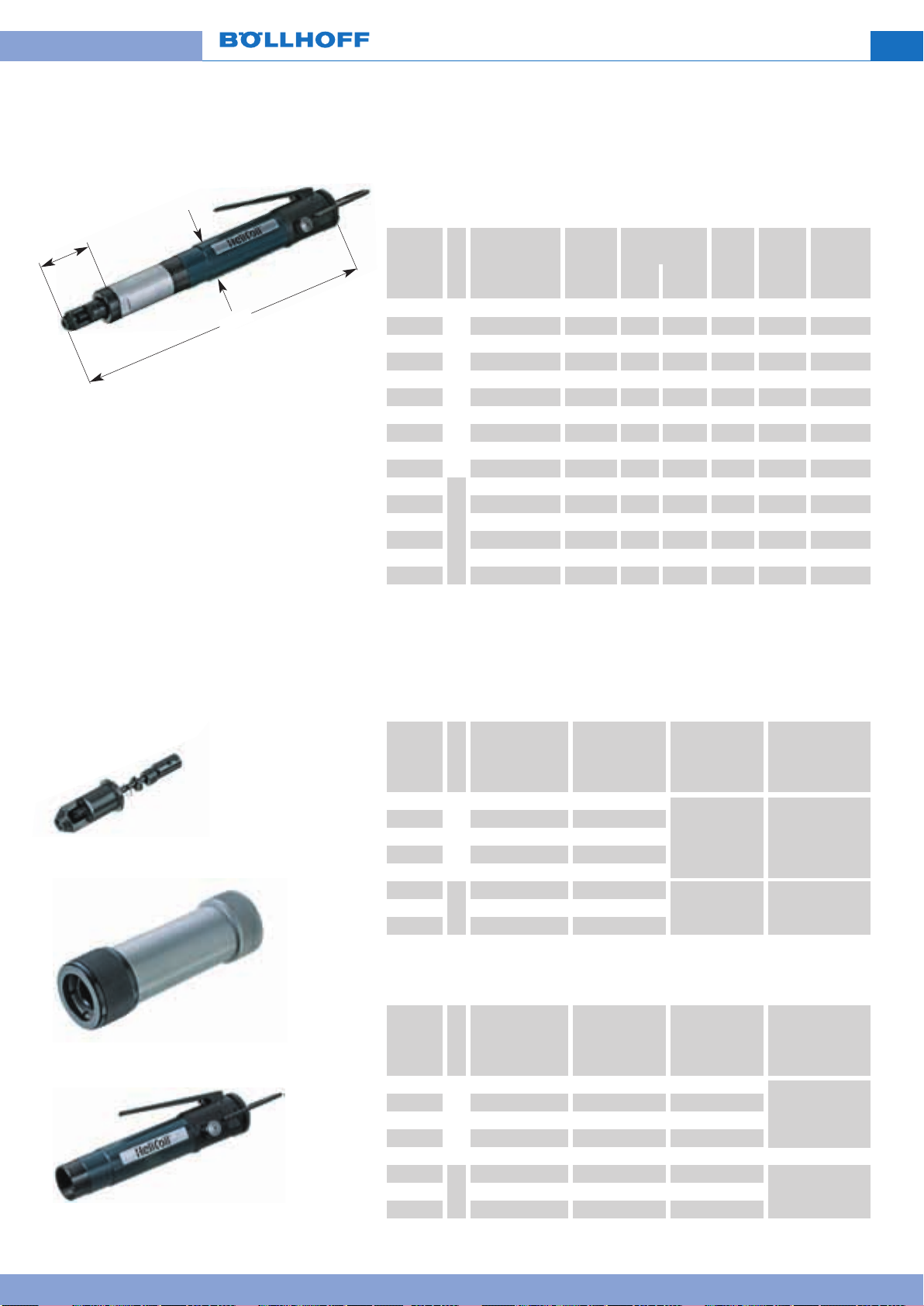

Apparecchio di posa meccanico Tipo P-PSG per HELICOIL®plus
Per HELICOIL®plus
®
STRIPFEED
in banda plastica
Ø D
Unità
intercambiabile
L
Attrezzo con avviamento a spinta per installazione di HELICOIL®ed HELICOIL®plus in bobina. Attrezzo provvisto di motore pneumatico per lo svitamento e unità per cambio misura. La profondità di installazione dell'HELICOIL cambio dei dischi di compensazione. Questo attrezzo è raccomandato per applicazioni produttive di media o grande serie.
I filetti HELICOIL®plus in banda plastica risultano particolarmente utili per la posa di filetti di piccole dimensioni.
Per una scelta ottimale in funzio­ne della serie, vedere la lista dei filetti STRIPFEED stica a pagina 18.
Unità intercambiabile
Motore
®
in banda pla-
®
è ottenuta mediante il
Apparecchio completo
B 65 000 Diametro Apparecchio nominale completo max. d Codice articolo Ø D L kg bar l/Min.
Tipo
Lunghezza
Dimensioni Peso
Pressione
**Consumo
d’aria
M 2,5 0160 372 5002 울1,25 d 28 240 0,6 2,5-4,0 204 M 2,5 0160 372 5003 1,5-2,5 d 28 240 0,6 2,5-4,0 204 M 3 0160 370 3002 울1,25 d 28 240 0,6 2,5-4,0 204 M 3 0160 370 3003 1,5-2,5 d 28 240 0,6 2,5-4,0 204 M 4 0160 370 4002 울1,25 d 28 240 0,6 2,5-4,0 204 M 4 0160 370 4003 1,5-2,5 d 28 240 0,6 2,5-4,0 204 M 5 0160 370 5002 울1,25 d 28 240 0,6 2,5-4,0 204 M 5 0160 370 5003 1,5-2,5 d 28 240 0,6 2,5-4,0 204
P-PSG 256 SF
M 6 0160 370 6002 울1,25 d 28 240 0,6 2,5-4,0 204 M 6 0160 370 6003 1,5-2,5 d 28 240 0,6 2,5-4,0 204 M 7 0160 280 7002 울1,25 d 42 360 1,4 4,0-5,0 282 M 7 0160 280 7003 1,5-2,5 d 42 360 1,4 4,0-5,0 282 M 8 0160 280 8002 울1,25 d 42 360 1,4 4,0-5,0 282 M 8 0160 280 8003 1,5-2,5 d 42 360 1,4 4,0-5,0 282 M 10 0160 281 0002 울1,25 d 42 360 1,4 4,0-5,0 282 M 10 0160 281 0003 1,5-2,5 d 42 360 1,4 4,0-5,0 282
Consigli importanti: All’ordine dell’apparecchio precisare il tipo di filetti HELICOIL Questi apparecchi sono dotati di motori Bosch, **Consumo di aria circa 6.3 bar. La posa degli SCREWLOCK Consultarci per la posa di filetti NiCr15Fe7TiAl, NiCr20Co18Ti e AlZnMgCu1.5.
P-PSG 714 SF
®
®
plus e le dimensioni.
è possibile per tutte le dimensioni.
Componenti
B 65 000 B 65 000 B 65 000 B 65 000 Diametro nominale d Codice articolo Codice articolo Codice articolo Codice articolo M 2,5 0160 272 5052 0160 272 5053 M 3 0160 270 3052 0160 270 3053 M 4 0160 270 4052 0160 270 4053 0160 370 0040 0160 370 0010 M 5 0160 270 5052 0160 270 5053 M 6 0160 270 6052 0160 270 6053 M 7 0160 280 7052 0160 280 7053 M 8 0160 280 8052 0160 280 8053 0160 180 0040 0160 180 0010 M 10 0160 281 0052 0160 281 0053
Parte intercambia- Parte intercambia-
-bile
울1,25 d
-bile
1,5-2 d di base
Tipo
P-PSG 256 SF
P-PSG 714 SF
Apparecchio Motore
Apparecchio di base
Parti di ricambio
B 65 000 B 65 000 B 65 000 B 65 000 Diametro Nasello di guida Nasello di guida Asta di posa Crabot nominale 울1,25 d 1,5-2,5 d per asta di posa d Codice articolo Codice articolo Codice articolo Codice articolo M 2,5 0160 172 5032 0160 172 5033 0160 272 5020 M 3 0160 170 3032 0160 170 3033 0160 270 3020 M 4 0160 170 4035 0160 170 4033 0160 270 4020 M 5 0160 170 5035 0160 170 5033 0160 270 5020 M 6 0160 170 6035 0160 170 6033 0160 270 6020 0160 170 0066 M 7 0160 180 7035 0160 180 7033 0160 280 7020 M 8 0160 180 8035 0160 180 8033 0160 280 8020 0160 180 0006 M 10 0160 181 0035 0160 181 0033 0160 281 0020
Distanziali 울 M 6: Codice articolo 65 000 0160 170 0060, 욷 M 8: 65 000 0160 280 0060.
Tipo
0160 170 0006
P-PSG 256 SF
P-PSG 714 SF
Page 43

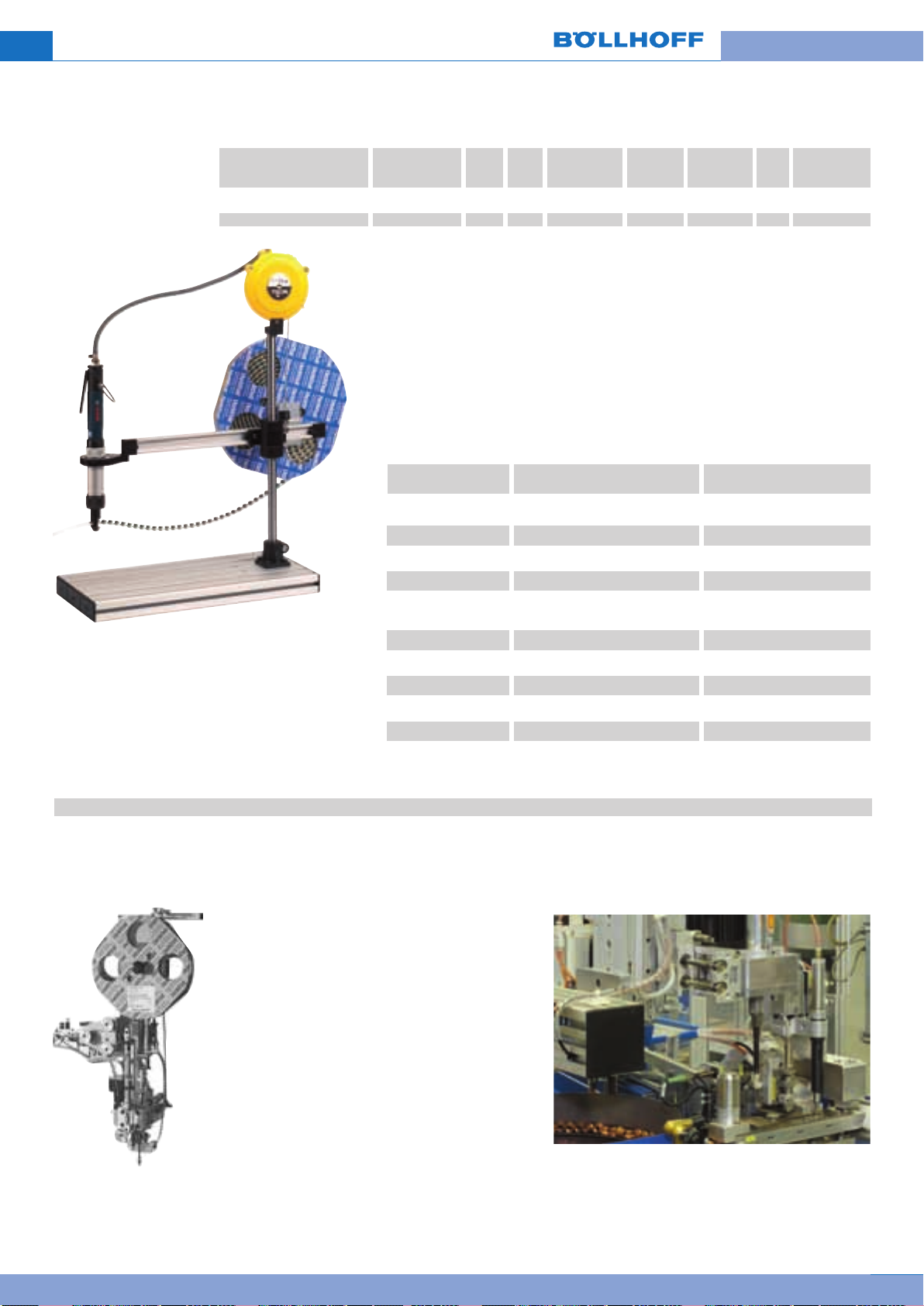

Pantografo HELICOIL®plus e accessori per apparecchi di posa meccanici per Tipo P-S 412, P­S 1216, P-PSG, E-S 206 e E-S 410
Esempio di una colonna completamente equipaggiata con un apparecchio tipo 3.
Supporto B 65 000 (vedi foto) Codice articolo A B C D E F apparecchio
Supporto Tipo D53 0182 0600 002 1125 730 220-600 60 160-280 260 8 kg
Altezza
Corsa Vert.
Sbraccio tot.
Materiale fornito:
Sistema di guida a 3 assi
Pinza di serraggio
2 equilibratori,
Apertura max.
Supporto di bobine
Basamento scanalato in alluminio.
Dimensioni:
W x H x L: 40 x 240 x 500 mm
Portata min.-max.
Corsa Oriz.
Peso senza
Codice articolo 65000 0196 000 1001, capacità di sollevamento 0 – 2 kg
La proiezione E del braccio di sostegno è regolabile per passo di 28 mm da 160 a 280 mm. Sbraccio orizzontale F = 260 mm Tra E e F lo sbraccio va da 220 a 600 mm. Gli equilibratori sono regolabili in funzione del peso sostenuto.
Accessori:
Tipo Dimensioni B 65 000
Codice articolo
Unità di condizionamento aria
G 1⁄4앨 = 700 l/min a 6 bar 0196 000 1001
Equilibratore Trazione max. 1 kg 0196 000 1101 Equilibratore Trazione 1 – 2 kg 0196 000 1102 Equilibratore Trazione 3 – 5 kg 0196 000 1103 Pinza supplementare Per apparecchi:
43 mm 0160.03 e 0160.09
0196 000 1201
Turbo LW 6 0196 000 1130 Collare 8 – 12 mm 0196 000 1150 Raccordo G
1
⁄8앨-6 0196 000 1151 Raccordo G 1⁄4앨-6 0196 000 1152 Flessibile 15 mm 0196 000 1131
Unità automatica STRIPFEED
Per l’integrazione su:
catena di montaggio
robot e automatismi Questa unità è specificatamente adattata alle necessità del cliente in base alla postazione di lavoro. Precisateci le vostre esigenze.
I filetti riportati HELICOIL risultano particolarmente vantaggiosi nella posa di filetti di piccole dimensioni.
®
®
plus in banda plastica
Unità di posa automatica per filetti HELICOIL®plus M 8 SCREWLOCK
®
.
40
41
Page 44

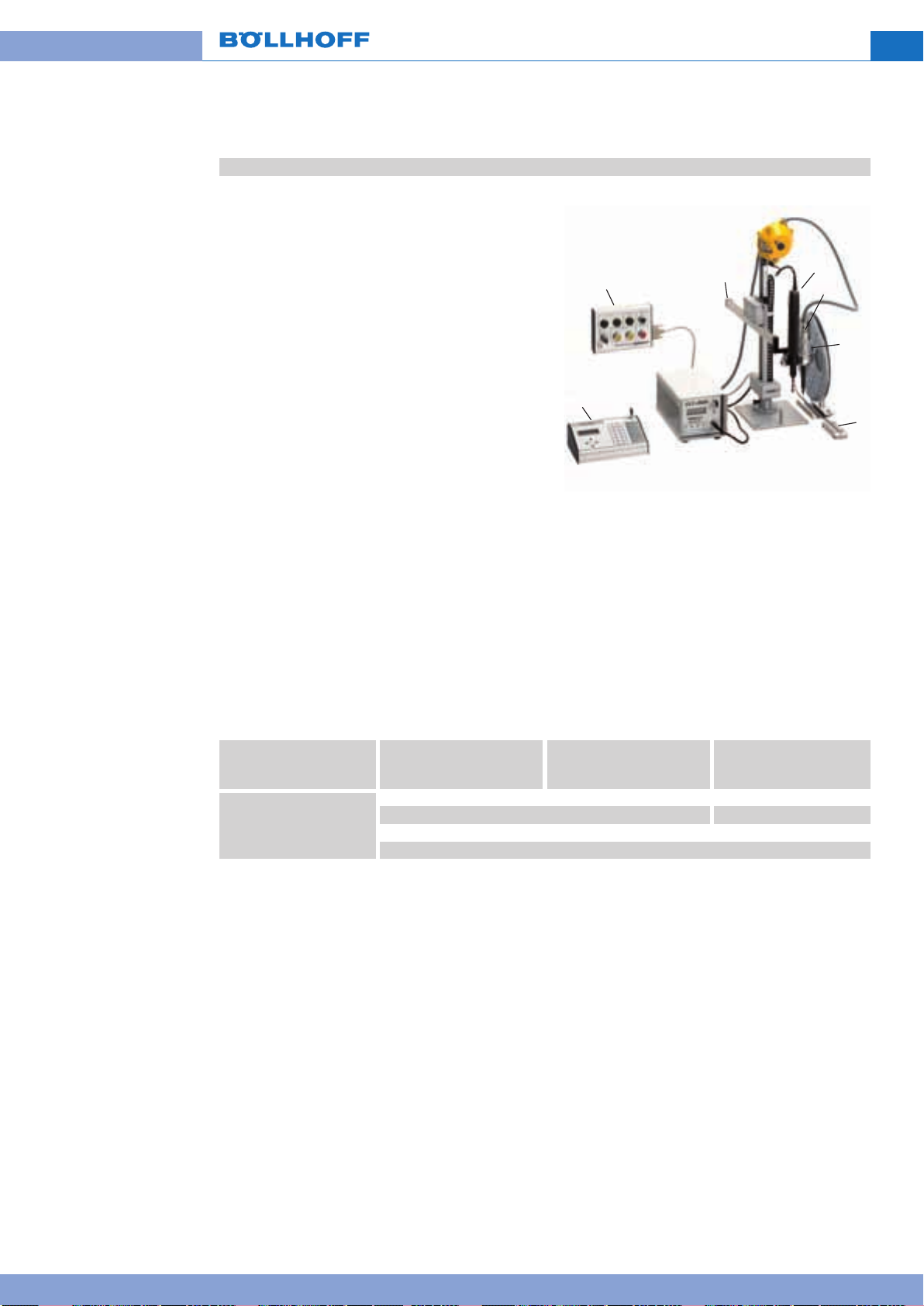

Sistema a pantografo (in) parallelo tipo PR-E
®
per apparecchi di posa HELICOIL
sistema a 3 assi con controllo della posizione
Il tipo PR-E è un sistema di posizionamento universale, flessibile e con ottimo rapporto costo efficacia che consen­te di programmare le posizioni desiderate dall'utilizzatore.
■ Rilevazione della posizione sugli assi x-y-z
■ Monitoraggio della profondità di installazione,della
posizione di installazione e stato di avanzamento del
processo di installazione dell'Helicoil
■ 10 programmi
■ Capacità di memorizzare fino a 25 posizioni di installa-
zione per ogni programma
■ Uscite di controllo (ad esempio: per controllare le val-
vole magnetiche (24 DC) dei dispositivi pneumatici di
bloccaggio del pezzo)
Il tipo PR-E è idoneo per l'uso con l'apparecchio di posa E-S 410 per Helicoil avvitatori su richiesta)
e HELICOIL®plus
®
4
1
.
2
5
®
plus (vedi a pag 36 / altri attrezzi
3
a
b
c
Il robusto dispositivo di supporto a pantografo consente di coprire un'ampia superficie di lavoro e nel contempo l'apparecchio di posa resta sempre allineato verticalmente eliminando le reazioni dovute alla coppia.
Altri vantaggi:
■ Nessun problema di qualità causato da mancata installazione dell'Helicoil®plus nella posizione programmata
■ Profondità di installazione assicurata/garantita
■ Registrazione delle avarie riscontrate durante l'utilizzo
Tipo Angolo max. Altezza di lavoro Peso max.
di lavoro sull’asse Z dell’attrezzo
300° 80 mm – 420 mm 2.0 kg
PR-E 400
Raggio di lavoro sull’asse Y (est. min-max del braccio di supporto)
Peso totale del supporto
160 mm – 400 mm 6.3 kg
Componenti inclusi nella configurazione tipo PR-E
■ (1) Braccio di supporto con controllo del posizionamento
■ (2) Unità di regolazione (può esere posta in rete con altre unità)
■ (3) Avvitatore elettrico 0.9-3.5 Nm 730 U/min ¼” esagonale con avviamento a leva (foto con E-S 410 per filetti da M4 a M10)
■ (4) Centralina
■ (5) Unità di controllo
■ Unità di manutenzione
Accessori
■ (a) Attrezzo pneumatico per la rottura del trascinatore (vedi pag 43)
■ (b) Porta bobina fisso/stazionario per HELICOIL®plus STRIPFEED
®
■ (c) Sistema di prelievo rapido 'pick and place' degli HELICOIL®plus (vedi a pag 18)
Page 45

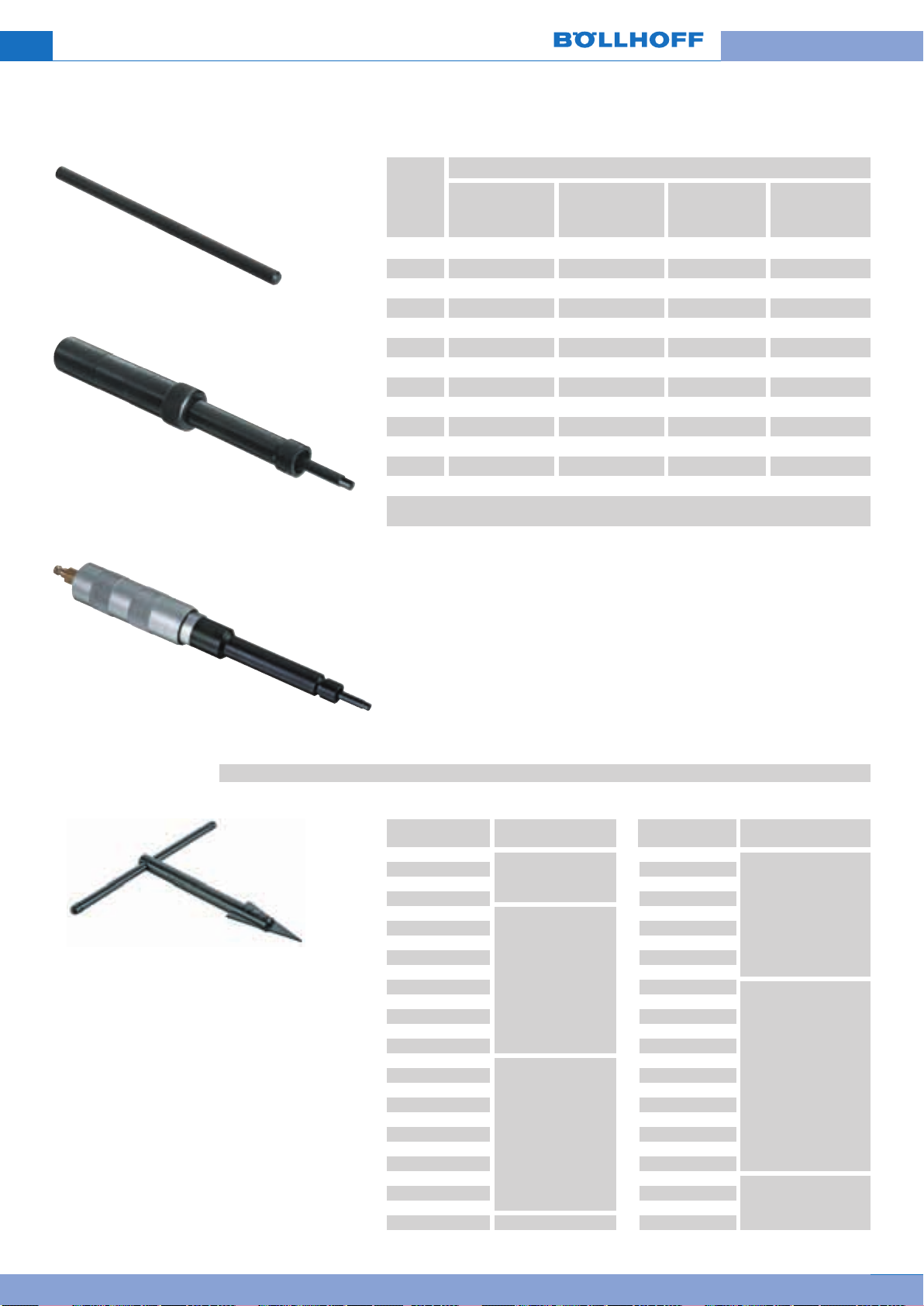

Troncatori ed estrattori per HELICOIL®plus
Troncatori per HELICOIL
Troncatore asta
Troncatore semi automatico a scatto meccanico
Tipo TB-M
®
plus
B 65 000
Diametro Troncatore Tipo Tipo nominale asta semiautomatico pneumatico*
Percussore pneum.
(pezzo di ricambio)
Codice articolo Codice articolo Codice articolo Codice articolo M 2 0158 040 0000 0158 602 0000 M 2,5 0158 040 1000 0158 625 0000 M 3 0158 040 1000 0158 603 0000 M 3,5 0158 040 2000 0158 635 0000 M 4 0158 040 2000 0158 604 0000 0168 020 2000 0168 020 2020 M 5 0158 040 3000 0158 605 0000 0168 020 3000 0168 020 3020 M 6 0158 040 3000 0158 606 0000 0168 020 4000 0168 020 4020 M 7 0158 040 4000 0158 607 0000 0168 021 4000 0168 021 4020 M 8 0158 040 4000 0158 608 0000 0168 020 5000 0168 020 5020 M 9 0158 040 4000 0158 609 0000 M 10 0158 040 5000 0158 610 0000 0168 020 6000 0168 020 6020 M 11 0158 040 5000 0158 610 0000 M 12 0158 040 6000 0158 612 0000 0168 020 7000 0168 020 7020 * Pressione di funzionamento 3 – 4 bar, raccordo
1
⁄4앨 gas
A partire da M 14, il trascinatore viene tolto con la pinza.
Troncatore pneumatico Tipo TB-P
Estrattori per HELICOIL®plus
Diametro B 65 000 nominale d Codice articolo M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 7 M 8 M 8 x 1 M 9 M 10 M 10 x 1 M 10 x 1,25 M 11 M 12 M 12 x 1 M 12 x 1,25 M 12 x 1,5 M 14 M 14 x 1 M 14 x 1,25 M 14 x 1,5 M 16 M 16 x 1,5
0180 300 0000
0180 301 0000
0180 302 0000
Diametro B 65 000 nominale d Codice articolo M 18 M 18 x 1,5 M 18 x 2 M 20 M 20 x 1,5 0180 303 0000 M 20 x 2 M 22 M 22 x 1,5 M 22 x 2 M 24 M 24 x 1,5 M 24 x 2 M 26 x 1,5 M 27 M 27 x 1,5 M 27 x 2 M 28 x 1,5 M 30 M 30 x 1,5 M 30 x 2 M 33 M 33 x 2 M 36 M 36 x 1,5 M 36 x 2 M 36 x 3
0180 304 0000
0180 305 0000
42
43
Page 46

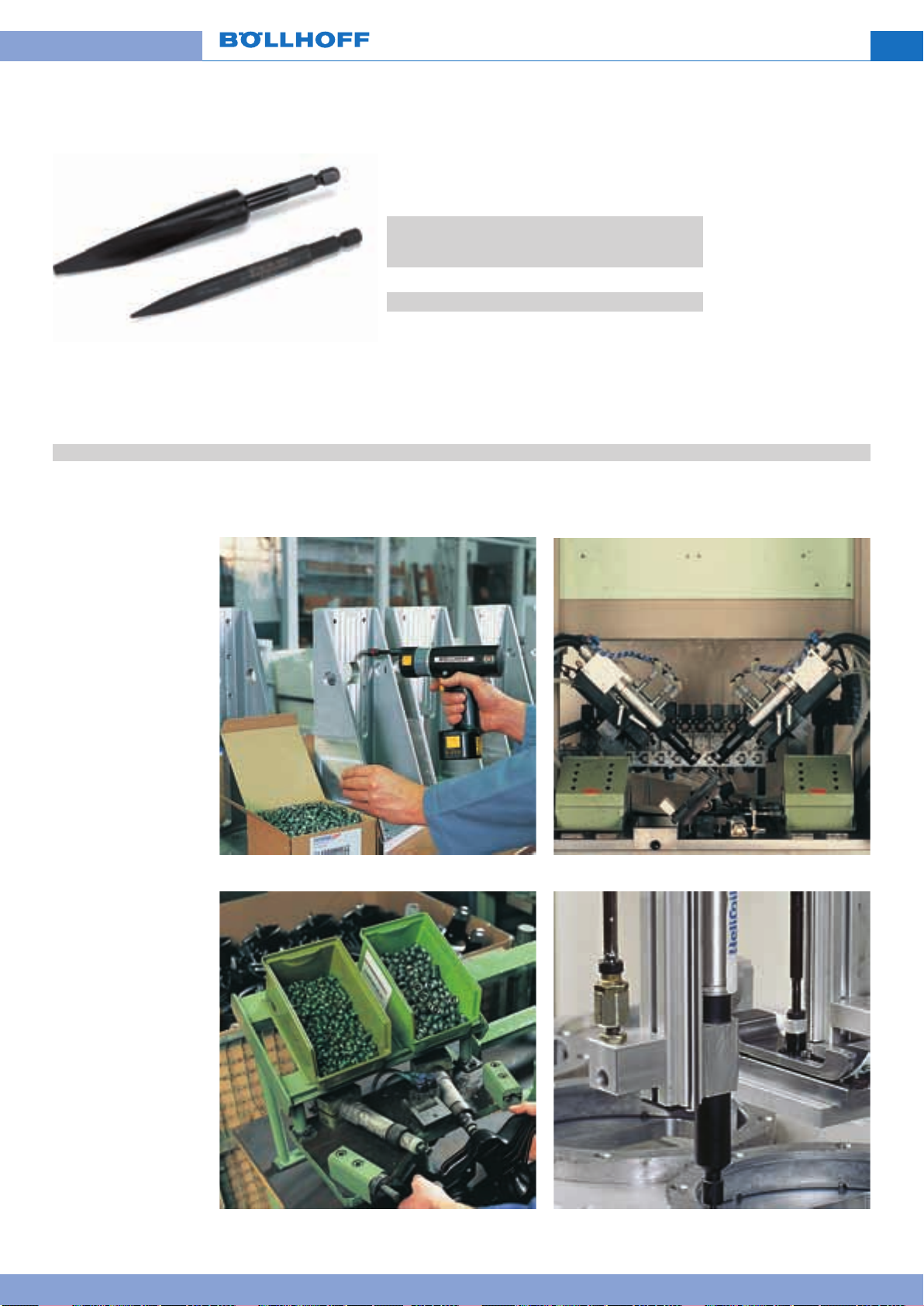

Estrattori meccanici per HELICOIL®ed HELICOIL®plus
Con innesto esagonale DIN 3126 – E 6.3 da 1/4” per attrezzi a batteria dei tipi B-S 206 e B-S 824.
Diametro filetto B 65 000
nominale Codice d’ordinazione
Da M 2 a M 6 0180 501 0000 Da M 7 a M 16 0180 502 0000
Esempi di applicazioni HELICOIL®plus che prevedono l’impiego di apparecchi e macchine semiautomatiche speciali
Page 47

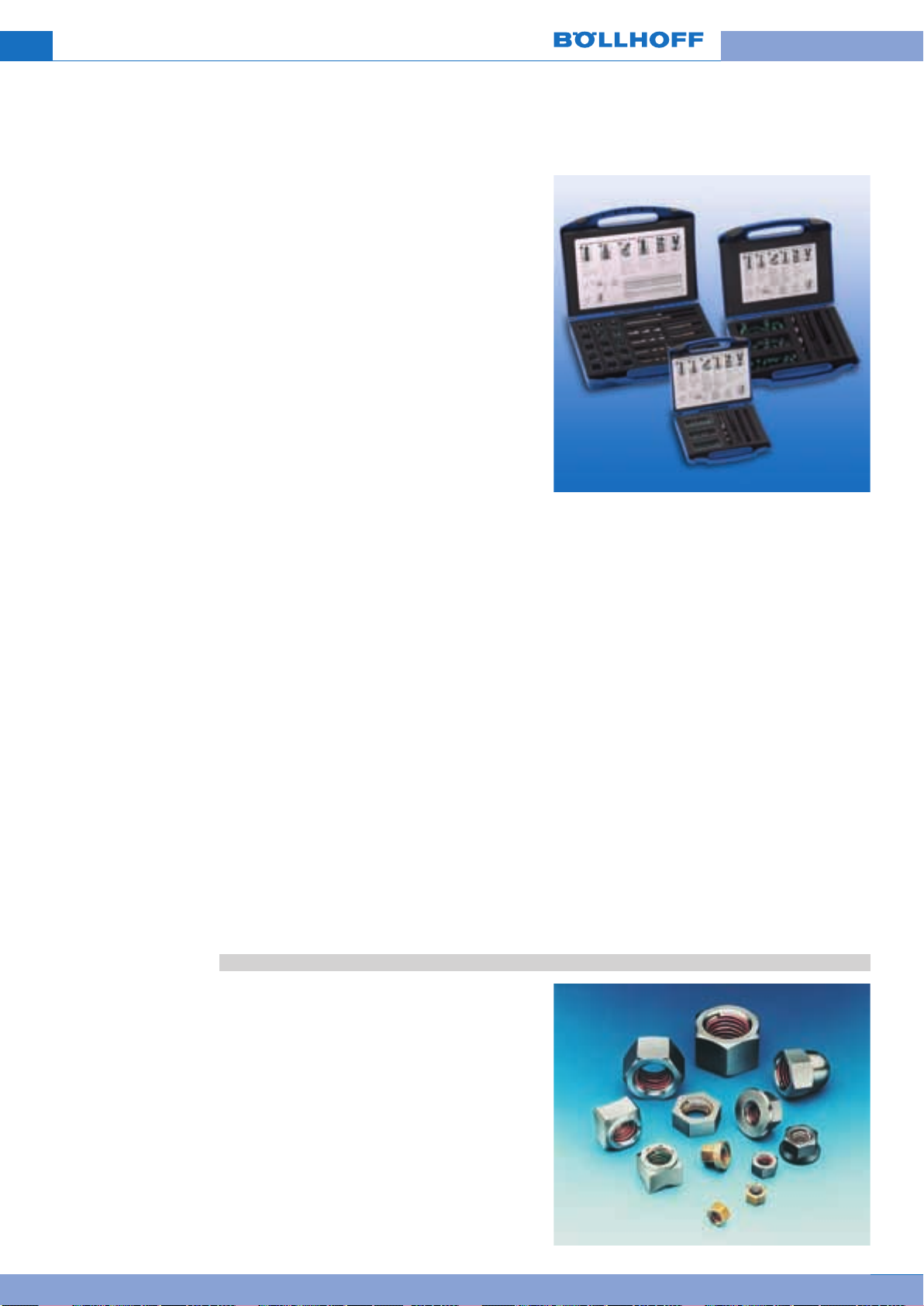

HELICOIL®plus: Assortimenti, cassette e dadi HELICOIL
Riparazione e ripristino delle filettature
Cassetta di riparazione HELICOIL®plus M 2,5 – M 16
La cassetta di riparazione contiene:
una serie di filetti riportati HELICOIL sola dimensione, una punta elicoidale (fino a M 10 x 1,25), un maschio HELICOIL un’asta di posa HELICOIL un troncatore HELICOIL
®
HSS,
®
®
(fino a M 11 incluso). Esiste anche una cassetta per candele: M 10 x 1, M 12 x 1,25, M 14 x 1,25.
Cassette assortite
Queste cassette contengono dei filetti riportati di diver­se dimensioni metriche o in pollici (ad esempio da M5 a M12, da M 2.5 a M 6 o da M5 a M14 x 1.25). Le cassette assortite contengono filetti HELICOIL un maschio HELICOIL un maschio HELICOIL
®
plus per ciascuna dimensione,
®
plus HSS per ciascuna dimesione, un apparecchio di posa universale, con aste e naselli di posa corrispondenti a ogni dimensione, Un troncatore HELICOIL
®
plus per i filetti di passo normale M 2.5 – M12.
plus,
®
plus di una
®
plus di diverse dimensioni:
®
Valigetta di riparazione HELICOIL
®
plus TWINSERT
Quando è necessario riparare filettature particolarmente rovinate, o eccentriche, o troppo grandi, o quando la costruzione non può tollerare una maschiatura, Vi proponiamo HELICOIL grazie ad un HELICOIL
®
plus inserito in un altro HELICOIL®plus. Fornibile in dimensioni che vanno da M 2 a M 16.
®
plus TWINSERT: una riparazione ottenuta
Informazioni più dettagliate Vi saranno comunicate dal nostro servizio clienti.
Dadi HELICOIL®plus SCREWLOCK
Il principio dei dadi di sicurezza HELICOIL®plus si basa sullo stesso principio di freno interno di quello dei filetti riportati HELICOIL SCREWLOCK presenta, oltre alle stesse proprietà dell’HELICOIL filettatura, uno speciale sistema di frenatura che, attraverso una o più spire poligonali, provoca un serraggio sui fianchi del filetto della vite, opponendosi all’eventuale svitamento della stessa a causa di sollecitazioni dinamiche, vibrazioni o shock termici. Le coppie di frenatura e di serraggio ottenute con i filetti HELICOIL ai valori indicati nelle norme ISO 2320 (e DIN 267, parte 15).
®
plus SCREWLOCK. L’HELICOIL®plus
®
®
plus free running per quanto concerne la
®
plus SCREWLOCK sono paragonabili
44
45
Page 48

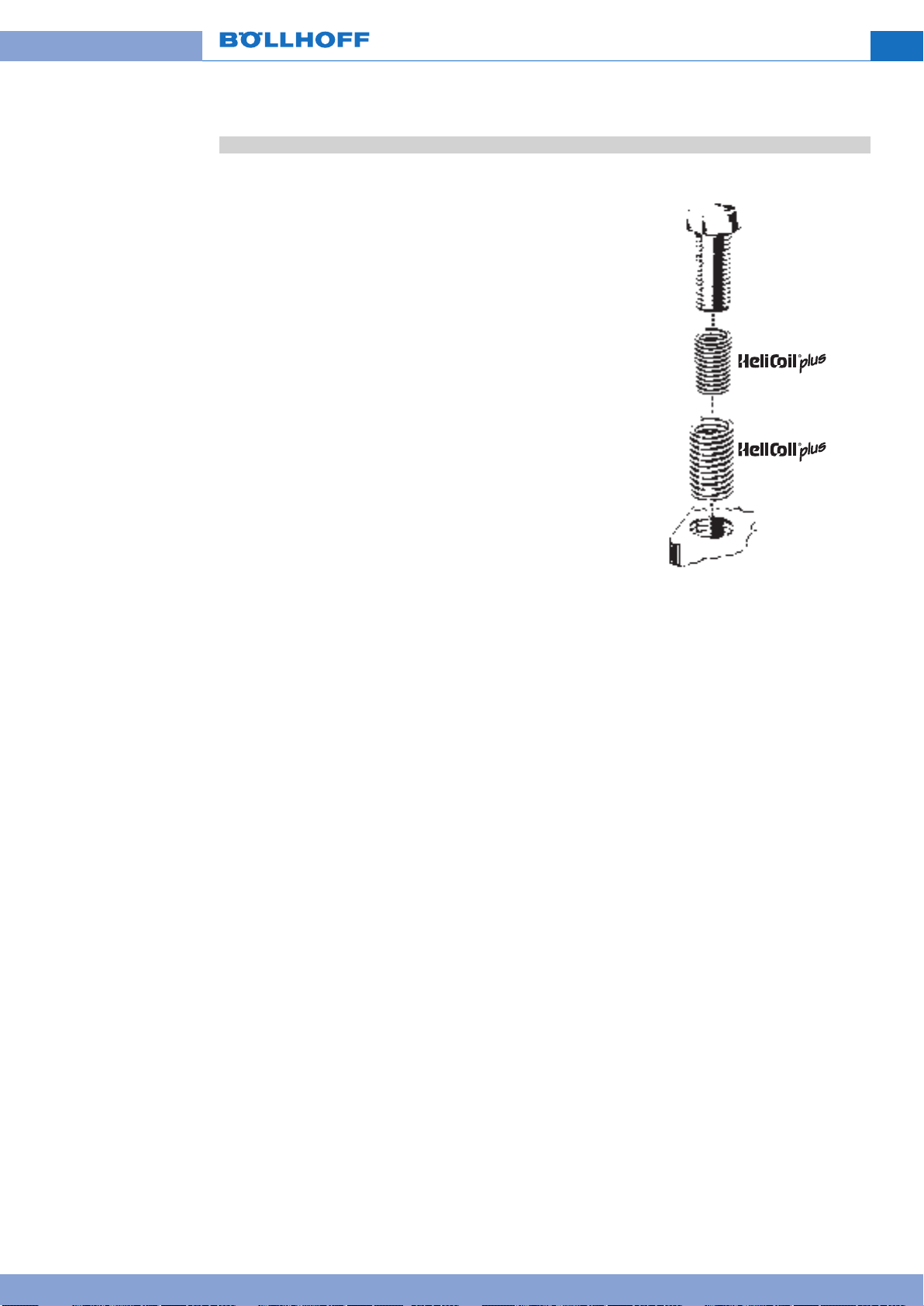

HELICOIL®plus TWINSERT®filetti riportati per metalli
Ripresa del filetto
Kit di ripresa HELICOIL®plus TWINSERT
Kit di ripresa HELICOIL®plus TWINSERT
®
®
Se i fori maschiati sono strappati, danneggiati, disassati o non ripararabili oppure non si possono riparare adot­tando un bullone di misura superiore allora devono esse-
®
re ripresi e l'HELICOIL farlo utilizzando un HELICOIL
plus TWINSERT®consente di
®
plus inserito in un altro. Questa soluzione è disponibile in misure da M2 a M16. Ulteriori informazioni relative al Twinsert possono essere fornite dal nostro Ufficio Tecnico /Ufficio Assistenza Clienti.
I componenti sono ordinabili dal catalogo 0180 che presenta una panoramica della gamma dei kit di ripresa disponibili in misure metriche (ed in pollici).
TWINSERT
Page 49
Böllhoff. Un partner competente per un’industria in piena evoluzione
Grazie alla nostra politica di sviluppo e di diversifica­zione, lavoriamo in stretta collaborazione con i nostri clienti. Questo dialogo ci permette di disporre di pro­dotti competitivi e di avere un valido approccio al mer­cato. In ultima analisi, siamo in grado di offrire presta­zioni mirate per gruppi e settori di attività. In tal modo ogni utilizzatore, qualunque sia il suo campo, trova al suo fianco un interlocutore competente e preparato.
Industria automobilistica, aerospaziale e aeronautica Macchine e attrezzature Elettronica, lamiera, materiali sintetici Lavori nel sottosuolo e immobili Mobili e legno
Böllhoff, un savoir-faire innovativo e riconosciuto a livello mondiale nei sistemi di assemblaggio, con proprie unità di produzione
Il savoir-faire di Böllhoff si esprime attraverso la sua stessa produzione, con i consigli tecnici sulle possibili applicazioni ed un servizio orientato al cliente. A questo va aggiunto una capillare rete di distribuzione internazionale, che tratta 60.000 articoli in Certificazione di Qualità ISO.
La fabbricazione del filetto riportato HELICOIL
I filetti riportati free running e SCREWLOCK® sono prodotti su macchine speciali. I fili laminati con sezione a losanga sono impiegati per la produzione di tutti gli HELICOIL disponibili sia in dimensioni metriche che in pollici. La gamma parte da M2 e raggiunge M 160x6.
HELICOIL®plus, l’originale.
Una punzonatura a forma di diamante. È il nostro Marchio di Qualità dal 1956!
Posati milioni di volte da diversi decenni a questa parte, i filetti HELICOIL semplici come la riparazione di una maschiatura, ma anche di aumentare la resistenza delle maschiature nei materiali teneri, con un grado di affidabilità e precisione difficilmente eguagliabile. Fonti di approvvigionamento e servizi post-vendita per l’HELICOIL tutti i paesi industrializzati, per una tecnologia d’assemblaggio brevettata in tutto il mondo.
®
hanno permesso di risolvere problemi
®
sono presenti in
®
plus
®
, che sono
46
47
Page 50
Böllhoff International
Austria
Argentina
Brasile
Canada
Cina
Francia
Germania
Giappone
Gran Bretagna
India
Italia
Messico
Polonia
Repubblica Ceca
Romania
Russia
Slovacchia
Spagna Sudafrica Stati Uniti
Turchia
Ungheria
Oltre alle filiali del gruppo in questi 22 Paesi,
Böllhoff conta su una rete di agenti e rivenditori in tutto il mondo.
Böllhoff srl a socio unico
Sistemi e componenti di assemblaggio
Direzione e Coordinamento: Bollhoff S.A
Via Monferrato, 6/8 - 20094 Corsico (Milano)
Tel. 02.45.05.52.1 - Fax. 02.45.86.22.11
www.bollhoff.it - E-mail: [email protected]
Ci si riserva di apporre modifiche tecniche.
Loading...
