Page 1
Ochrana životního prostředí
Prosím řádně zacházejte s obalovými materiály, odpadními díly (baterií),
nebezpečnou kapalinou (nemrznoucí směs a motorový olej). Podle místních
metod likvidace odpadu, aby byla zajištěna bezpečnost životního prostředí s
ohledem na recyklaci.
www.bohman.cz
NÁVOD
K OBSLUZE
BOHMAN V 12,
V 12 ECO,
V 12 HEPA
Page 2
Vážení zákazníci:
Děkujeme vám za výběr a používání vysavače značky Bohman, doufáme, že
použití stroje Vám usnadní práci a přinese vám lepší ekonomickou efektivitu.
Před prvním použitím zařízení si přečtěte a následně dodržujte
návod k použití. Návod k použití uschovejte pro budoucí použití nebo pro jiné
majitele.
※ Nedodržení tohoto návodu k použití a bezpečnostních typů povede k
poškození stroje, jakož i k osobnímu nebezpečí obsluhy a dalších zaměstnanců.
※ Informujte prosím prodejce okamžitě, pokud dojde k poškození při
přepravě.
※ Pokud po přečtení máte stále pochybnosti o použití stroje nebo o poruše
stroje, kontaktujte prosím společnost nebo prodejce; náš technický personál
vám rád poradí. V případě, že nás budete kontaktovat, informujte nás o
podrobných informacích jako je typ závady, typ stroje, výrobní číslo a datum
dodávky atd.
Bohman Team Vám přeje úspěšné používání zařízení!
Společnost má právo na finální výklad návodu k použití
IX. oznámení zákazníkům
Vážení zákazníci:
Děkujeme vám za zakoupení a používání našich produktů. Záruční doba se
řídí podle platných záručních podmínek společnosti TPC Boham s.r.o.
v součinnosti s platnou legislativou. Záruka nebude uznána v případě
následujících okolnosti:
1. Škody způsobené nesprávným použitím, údržbou nebo
skladováním;
2. Člověkem způsobené poškození a poškození způsobené
soukromou demontáží, výměnou, opravou a dalšími faktory;
3. Škody způsobené vyšší mocí nebo přírodními katastrofami;
4. Není předložen záruční list nebo doklad o prodeji.
Pokud potřebujete poradit nebo opravit produkty, kontaktujte naši společnost,
Vašeho prodejce nebo nebližší autorizovaný servis.
ZÁRUČNÍ LIST
Číslo karty:
Uživatelské jméno: Kontaktní telefon:
Korespondenční adresa:
PSČ:
Datum nákupu: Číslo faktury:
Model výrobku: Číslo subjektu:
Výměna dílů:
Popis poruchy příslušenství:
Distributor (razítko)
1. Karta údržby musí být opatřena razítkem
prodejce, aby byla účinná.
2. karta údržby je vyhotovena ve dvou
vyhotoveních (copy a Save), každý z nich
má zákazníka a distributora.
★ V případě opravy předložte Záruční list
nebo prodejní doklad.
Page 3
VIII. Řesení problému
Nebezpečí: Před jakýmkoli řešením problému se ujistěte, že je přívodní kabel odpojen ze zásuvky
přívodu el, energie. Poznámka: Pokud vysavač stále nefunguje správně, obraťte se prosím na prodejce
nebo autorizované servisní místo, od kterého jste výrobek zakoupili.
Obsah
I. Bezpečnostní opatření ....................................................................................01
II. Výhody produktu...............................................................................................02
III. Parametry produktu……................................................................................. 02
IV. Příslušenství……….............................................................................................02
V. Vyobrazení a součásti……………........................................................................03
01. Vyobrazení……..........................................................................................03
02. Součásti….................................................................................................04
VI. Provoz stroje………............................................................................................05
VII.Údržba……...........................................................................................................05
VIII.Řešení problému............................................................................................06
IX. Záruční list…………...............................................................................................07
Problém
Příčina
Řešení
Motor se
nezapne
1. Napájecí zástrčka není pevně zapojena
do zásuvky.
2. Zkontrolujte zda je tlačítko vypínače je
zapnuto
1. Zkontrolujte Zda pracovní napětí stroje a sítě je
stejné.
1. Vytáhněte zástrčku a Zastrčte zástrčku do
zásuvky.
2. Stiskněte tlačítko zapnutí vysavače.
3. Stroj pracujte p od pracovním napětím,
které je požadován (viz štítek stroje)
4.
Oslabení sánís
1. Zkontrolujte, zda není ucpané
příslušenství.
2. Filtrační sáček je zaplněný.
3. Filtrační koš je zanešený.
4. Sací hadice je prasklá.
1. Filtr před motorem a výstupní filtr jsou zanešeny.
1. Odstraňte ucpání.
2. Včas vyměňte sáček.
3. Vyčistěte filtrační koš.
4. Vyměňte novou hadici.
1. Vyčistěte filtr na vstupu a výstupu motoru
Únik prachu při
sání
1. Zkontrolujte, zda není fil trační sáček
prasklý
2. Zkontrolujte, zda je filtrační sáček
správně nainstalován.
3. Zkontrolujte, zda je správně nasazena
hlava vysavače na nádobu.
4. Zkontrolujte, zda je filtra ční koš
neporušen a je čistý..
1. Vyměňte filtrační sáček
2. Správně nainstalujte filtrační
sáček.
3. Správně nasaďte a uzamkněte
hlavu vysavače.
4. Správně nasaďte nebo vyměňte
filtrační koš.
Běžící motor
má abnormální
zvuk
Zkontrolujte zdali některá část příslušenství nebo
vstupní otvor do vysavače nejsou ucpány a blokovány
Okamžitě přestaňte používat, Vyjměte
ucpání, pokud je stál e anomálie, neprodleně
kontaktujte servisní středisko.
Stroj náhle
přestal
fungovat
Pracovní
Vysavač je vybaven bezpečnostním systé mem, který
vysavač vypne v případě přehřátí motoru.
Vypněte vypínač, odpojte zástrčku
napájecího kabelu a vysavač nechte
vychladnou 30 minut. vyčist ěte ucpaná místa
a zařízení znovu použijte.
Page 4
I. bezpečnostní opatření
1. Symboly v návodu k použití
Nebezpečí: Skrytá nebezpečí mohou způsobit vážné poranění nebo smrt.
Upozornění: nebezpečí bezprostředního ohrožení způsobuje vážné poranění nebo
smrt.
Poznámka: skrytá nebezpečí mohou způsobit mírné poranění nebo poškození těla.
2. bezpečnostní otázky
Upozornění:
1. . Toto zařízení není určeno pro vysávání nebezpečného prachu, hořlavin atd..
2. . Toto zařízení není určeno pro odsávání vody nebo jiných kapalin.
3. . Toto zařízení nelze požívat ve venkovních prostorách a nesmí být namočeno.
4. . Toto zařízení nesmí používat děti. Pokud je zařízení nepoužíváno musí být zástrčka
přívodu el. energie vždy odpojena od elektrické sítě. .
5. . Nepřipojujte prodlužovací kabely, které nevyhovují specifikacím. Vždy dbejte na
specifikace vodičů a rozsah zatížení zástrčky.
6. . Jmenovité napětí zařízení je 220V. Vždy zkontrolujte, že napětí zásuvky je v souladu
s napětím zařízení.
3. Rozsah použití
1. . Toto zařízení je omezeno pouze na vnitřní použití.
2. . Toto zařízení se používá pro vysávání suchých nečistot a prachu.
3. . Toto zařízení je vhodné pro střední a velká vnitřní místa.
Jako jsou: restaurace, školy, hotely, továrny, obchody, kanceláře a nájemní bydlení, atd.
4. Ochrana životního prostředí
Obalový materiál lze recyklovat. Prosíme, nevkládejte obalový materiál a společné
odpadky společně k likvidaci, musí být řádně uspořádány pro recyklaci.
Ve starém zařízení jsou cenné materiály, které se recyklují. Baterie, olej a podobné
látky nemohou vstoupit do přirozeného prostředí. Zacházejte se svým starým
vybavením s vhodným sběrným systémem.
VII. Údržba
Nebezpečí: Před jakoukoli údržbou stroje se ujistěte, že je zařízení odpojeno od
přívodu el. energie.
1. Před každým čištěním zkontrolujte, zda jsou v dobrém stavu napájecí šňůra, hadice,
příslušenství, filtr a prachový sáček atd. Je-li napájecí kabel nebo vak na prach
poškozený, musí být včas vyměněn a nečistoty musí být vyčištěny.
2. Zkontrolujte těsnost každého spoje ve vysavači, abyste předešli úniku a redukci
sání.
3. Vyčistěte vysavač jak uvnitř, tak vně, proveďte dobrou práci v každodenní údržbě,
Pečujte o čisticí zařízení.
4. Filtrační koš a prachový sáček musí být pravidelně čištěny.
5. Pokud je zjištěna anomálie v zařízení, musí být okamžitě ukončena práce
s vysavačem a oznámena příslušnému personálu údržby.
6. Pravidelně provádějte revize elektrického zařízení.
Page 5
10. Vstup do vysavače
11. Hadice s koncovkou do vysavače
12. Rukojeť se regulací vzduchu
13. Trubka
14. Přepínatelná hubice
15. Madlo
16. Přívodní kabel
17. Horní kryt
18. Nádoba
19. Zadní kola
20. Universal wheel
21. Vypínač
22. Držák podlahové hubice
VI. provoz stroje
Nebezpečí: Zásuvky nebo zástrčky se nikdy nedotýkejte mokrýma rukama.
1. Postup pro použití vysavače:
1). Zkontrolujte, že je napájecí kabel, zástrčka jsou nepoškozené. Zkontrolujte, aby napětí
v zásuvce bylo stejné jako napětí na štítku vysavače.
2). Zkontrolujte, zda je filtrační patrona, filtrační koš nebo filtrační sáček v nepoškozeném
stavu a čistý.
3). Zkontrolujte vysavače a správnou instalaci všech dílů a příslušenství.
4). Zastrčte zástrčku do zásuvky el.energie, Začněte čistit od konce místnosti zevnitř ven,
abyste nezanechali stopy na podlaze.
5). po skončení práce vyčistěte vysavač a vraťte jej zpět do skladovací místnosti.
2. bezpečnostní opatření: +
1). Dbejte na směr kobercové vlny, Absorbujte prach ve směru kobercové vlny, aby nedošlo k
poškození kobercové vlny.
2). vysavač nemůže být vyhozen pěšky.
3). je přísně zakázáno tahat vysavač za přívodní kabel nebo sací hadici.
4). při vysávání tvrdé podlahy je třeba změnit nastavení přepínatelné podlahové hubice
5). je-li zjištěna anomálie v práci, například velký hluk, musí být práce se zařízením okamžitě
ukončena.
6). Zařízení je určeno pouze pro vysávání prachu a suchých nečistot. Dávejte pozor, aby
koberec nebo podlaha nebyla namočená, aby se zabránilo vyhoření motoru způsobené absorpcí
vody do těla stroje.
II. Výhody produktu
1. Novodobý design a kvalita zpracování.
2. Americký sací motor s vysokým výkonem.
3. Nízká hlučnost zařízení.
4. Pro model V 12 HEPA filtrační patrona pro filtraci častic jemného prachu 0.3
micronu.(HEPA filter)
5. Efektivní filtrace.
6. Kvalitní příslušenství.
III. Parametry zařízení
Název
Hodnota
Název
Hodnota
Napětí
AC230V/50Hz
Délka kabelu
8m
Sací motor
900W
Kapacita nádoby
15L
Sací výkon
≥ 17KPa
Hmotnost
8.8Kg
Hlučnost
63db(A)
Rozměry
430x320x398mm
IV. Příslušenství
Graphic
Name
Quantity
Graphic
Name
Quantity
vysavač
1
Kompletní
hadice
1 Trubka
nerez
1
Přepínatelná
hubice
1
Filtrační
sáček
1
Návod k
obsluze
1
HEPA filtr
V 12 HEPA
Filtrační koš
V 12
Kulatý
kartáč
V 12
V 12 HEPA
Sťěrbinová
násada
V 12
V 12 HEPA
Page 6

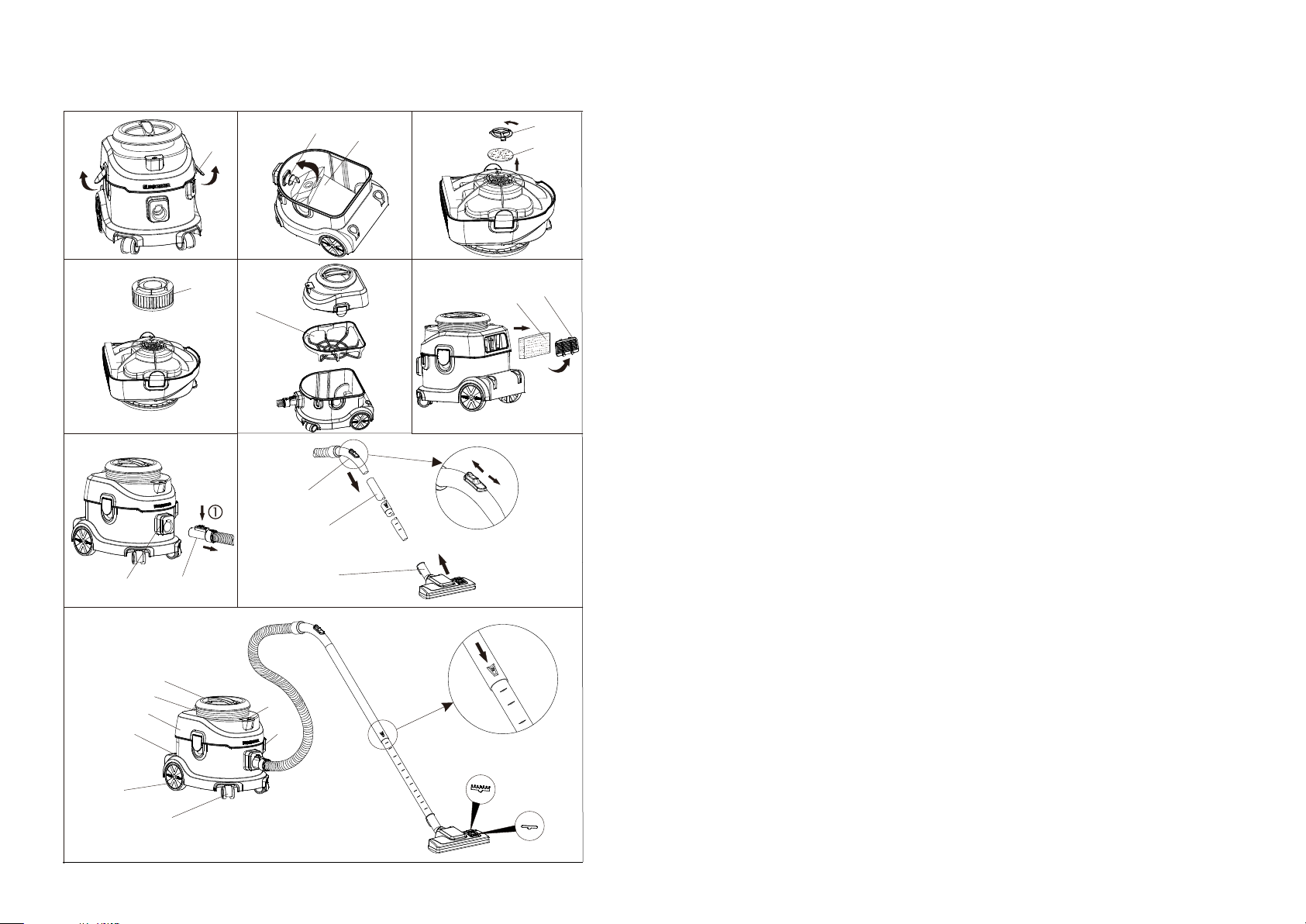

V. grafický profil a název dílů
01. grafický profil
A B C
1
2
3
4
5
D
FE
7
1 0
1 1
G
8
9
1 5
1 6
1 7
1 8
1 9
2 0
2 2
2 1
I
P
u
s
h
1 2
1 3
1 4
Str ong
Wea k
H
6
A. montáž a demontáž nádrže
Hlavu stroje a nádrž lze oddělit zvednutím zámků na obou stranách.
B. montáž a demontáž sáčku na prach
Zarovnejte prachový otvor sáčku s prachem do kloubu vaku na prach a pronikne do
upevňovací drážky.
C. montáž a demontáž filtru motoru
Otočte držákem proti směru hodinových ručiček, zvedněte jej a vyjměte filtr motoru
D. Instalace HEPA filtru
Otočte HEPA filtrem proti směru hodinových ručiček (V 12 HEPA).
A. Montáž a demontáž prachového filtračního koše
Jak je znázorněno na obrázku a, zvedněte západky na obou stranách, aby se nádrž
oddělila, vyjměte prachový koš.
Poznámka
Poškození zařízení nebezpečí! Hlavní filtrační koš nemůže být použit ve vlhkém
prostředí.
F. montáž a demontáž prachového filtru na výstupu vzduchu
Zvedněte kryt výstupu vzduchu podle směru šipky a vytáhněte prachový filtr na výstupu
vzduchu.
G. montáž hadicového spoje
Zarovnejte hadicový spoj a pevně jej zasuňte do upevňovací drážky, pokud ji chcete
vytáhnout, musíte stisknout tlačítko jako první.
H. instalace sacích trubek a podlahové násady
Podlahovou násadu je možné přepínat nebo měnit podle typu vysávaného povrchu.
I. nastavení délky teleskopické trubice (teleskopická trubka je volitelné příslušenství)
Stiskněte tlačítko dolů podle směru šipky a délku teleskopické trubice lze nastavit
libovolně.
02. Součásti zařízení:
1. Držák hlavy motoru 2 ks (vždy zkontorlujte zajištění)
2. Filtrační sáček
3. Nátrubek pro filtrační sáček
4. Filtr motoru
5. Krytka filtru motoru
6. HEPA – filtr (verze V 12 HEPA)
7. Filtrační koš (verze V 12, V 12 eco)
8. Filtr vyfukovaného vzduchu
9. Kryt vyfukovaného vzduchu
Loading...
