Page 1

bohman

TPC Bohman s.r.o.

třída Tomáše Bati 283 763 02 Zlín

Czech Republic T: +420 573 034 717 E: www.bohman.cleaning

W: [email protected]

cleaningmachinery

bohman

cleaningmachinery

Bohman B 1 / C 1 / RB 1 / RC 1 Bohman B 2 / C 2 Bohman B 4 / C 4

BOPLDC01929_17

MANUALE ISTRUZIONI PER L’USO / OPERATOR’S MANUAL / MANUEL D’INSTRUCTIONS / BEDIENUNGSANLEITUNG / MANUAL DE INSTRUCCIONES / BRUKERHÅNDBOK / GEBRUIKERSHANDLEIDING / MANUAL DE UTILIZAÇÃO /

INSTRUKTIONSBOK / МАШИНА ДЛЯ МОЙКИ И СУШКИ ПОЛОВ

/ KULLANIM KILAVUZU / 自动洗地车操作说明书 /

NÁVOD K POUŽITÍ

Consultare attentamente questo manuale prima di procedere a qualsiasi intervento sulla macchina Read this manual carefully before carrying out any work on the machine Lire attentivement ce manuel avant toute intervention sur la machine Vorliegendes Handbuch vor jedem Eingriff an der Maschine aufmerksam durchlesen Consulte detenidamente este manual antes de llevar a cabo cualquier trabajo en la máquina Konsulter denne håndboken nøye før du går i gang med noen som helst type inngrep på maskinen Raadpleeg deze handleiding aandachtig alvorens met enige werkzaamheid aan de machine te beginnen Consulte atentamente este manual antes de efectuar qualquer intervenção na máquina Läs noggrant igenom denna handbok innan du utför något som helst ingrepp på maskinen

Внимательно ознакомьтесь с данной инструкцией до проведения любой работы с машиной Makine ile herhangi bir işlem yapmadan önce bu kılavuzu dikkatle okuyun

开始使用机器之前，请务必仔细阅读此使用说明书

Před jakoukoli manipulací se strojem si nejdříve pozorně přečtěte tento návod

Page 2

bohman

ČEŠTINA

(Překlad originálního návodu)

bohman

TECHNICKÉ INFORMACE

Všeobecný popis

Tento stroj slouží k mytí a sušení podlah a používá se jak ve veřejných, tak průmyslových prostorech k zametání, mytí a sušení plochých, vodorovných, hladkých nebo mírně nerovných, avšak stejnorodých podlah, na nichž se nenacházejí překážky. Je k dispozici s napájením pomocí baterie i kabelu, aby vyhověl všem pracovním i hmotnostním požadavkům. Mycí a sušicí stroj nanese na podlahu vhodně nadávkovaný roztok vody a čisticího prostředku a řádně podlahu vykartáčuje za účelem odstranění špíny. Vzhledem k tomu, že si lze ze široké škály dostupného příslušenství k čištění zvolit různé čisticí prostředky a kartáče (nebo brusné kotouče), stroj je možné přizpůsobit jakýmkoli druhům podlah a intenzitě špíny. Zařízení určené k nasávání kapalin, které je součástí stroje, umožňuje právě umytou podlahu usušit. K usušení dochází prostřednictvím podtlaku rekuperační nádrže vytvořeného sacím motorem. Stírač napojený na tuto nádrž zajišťuje zachycování špinavé vody.

Vysvětlivky

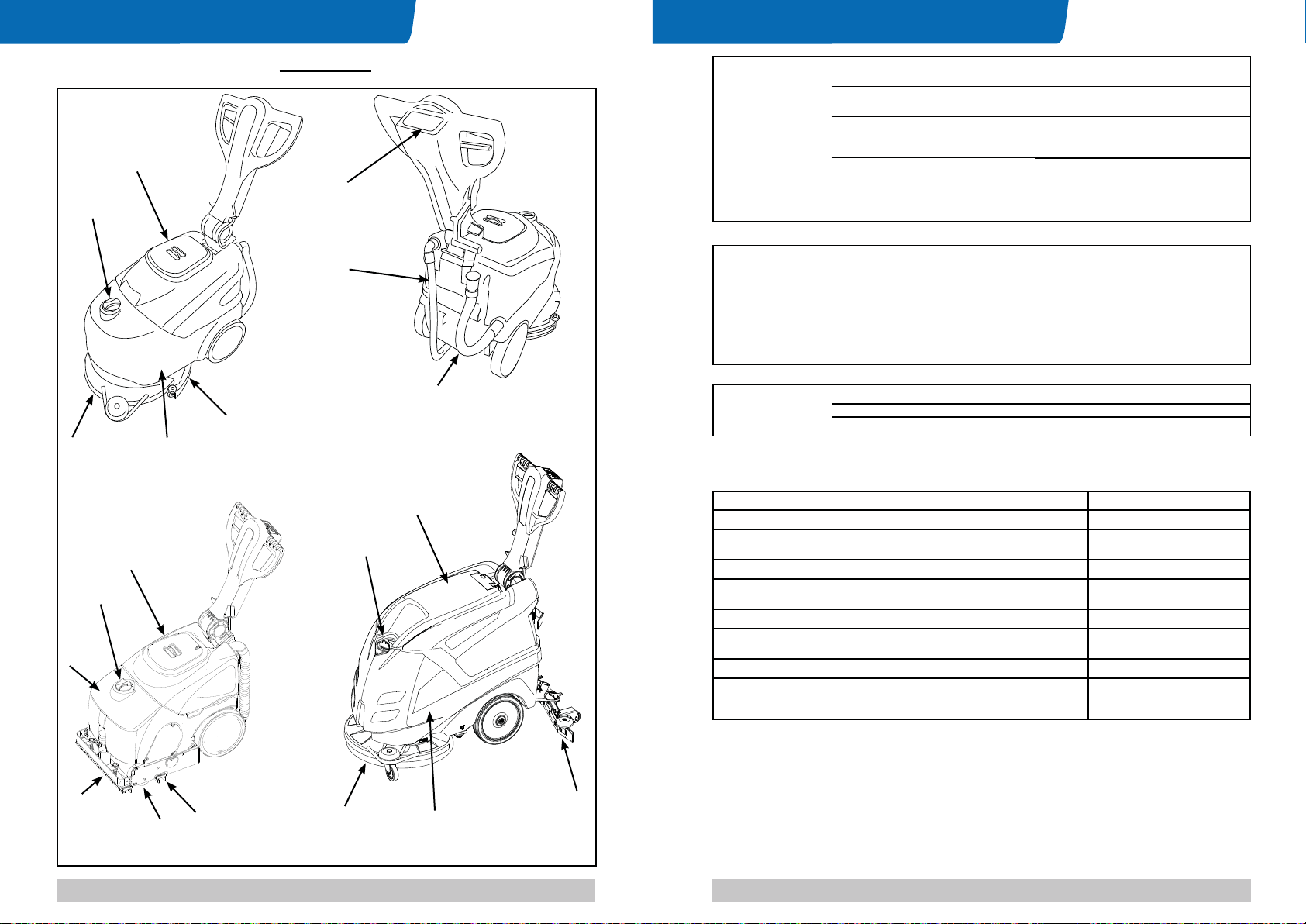

Stroj se skládá z následujících základních částí (obr. A):

► nádrže na čisticí roztok (obr. A, č. 1): do této nádrže se dává směs čisté vody a čisticího prostředku a

zajišťuje její rozvádění; ► rekuperační nádrže (obr. A, č. 2): slouží k zachycování špinavé vody nasáté z podlahy během mytí; ► řídicího panelu (obr. A, č. 3); ► jednotky hlavy (obr. A, č. 4): její hlavní částí je kartáč, který nanáší čisticí roztok na podlahu a odstraňuje

špínu; ► jednotky stírače (nazývané také pouze stírač, obr. A, č. 5): slouží

odstranění nanesené vody;

Nebezpečné prostory

► Jednotka nádrže: v případě použití některých čisticích prostředků hrozí podráždění očí, kůže, sliznic,

dýchacího ústrojí a udušení. Nebezpečí je způsobeno špínou odstraněnou z prostředí (choroboplodný-

mi zárodky a chemickými látkami). Nebezpečí rozmačkání mezi dvěma nádržemi při pokládání rekupe-

rační nádrže na nádrž s roztokem. ► Řídicí panel: nebezpečí zkratu. ► Spodní část mycí hlavy: nebezpečí způsobené otáčením kartáče. ► Zadní kolečka: nebezpečí rozmačkání mezi kolem a podvozkem. ► Prostor pro baterie (nacházející se v nádrži na roztok): nebezpečí zkratu mezi póly baterií a výskyt

vodíku během nabíjení.

Příslušenství

► Kartáče z vláken bazina: používají se k mytí choulostivých podlah a k leštění; ► Polypropylénové kartáče: používají se k běžnému mytí podlah; ► Tynexové kartáče: používají se na usazeniny odolné špíny na podlahách, které se nevyznačují výraz-

nou choulostivostí; ► Vlečné kotouče: umožňují použití níže uvedených kotoučů:

► Žluté kotouče: používají se k mytí a leštění mramoru a podobně;

► Zelené kotouče: používají se k mytí podlah, které se nevyznačují výraznou choulostivostí;

► Černé kotouče: používají se k důkladnému mytí silně znečištěných podlah, které se nevyznačují

► Nabíječka S.P.E. CBHD1

výraznou choulostivostí;

BEZPEČNOSTNÍ INFORMACE

k setření, a tedy vysušení podlahy a

Bezpečnostní pokyny

Před spuštěním, zahájením používání, běžnou či jakoukoli jinou údržbou stroje a jakýmkoli jiným zása-

hem do stroje si pozorně přečtěte „Návod k použití“.

Přísně dodržujte všechny pokyny uvedené v návodu (zejména ty, které jsou označeny upozorněním ne-

bezpečí a pozor) a na bezpečnostních štítcích upevněných přímo na stroji.

Výrobce odmítá jakoukoli zodpovědnost za škody na zdraví osob a na majetku vzniklé v důsledku nedo-

Stroj smí být používán pouze pracovníky vyškolenými k jeho použití, kteří prokázali své schopnosti a byli k použití výslovně oprávněni.

INFORMACE

POZOR

držení pokynů.

Page 3

bohman

Stroj nesmí používat nezletilí. Je zakázáno stroj používat k jiným než výslovně zamýšleným účelům. Zhodnoťte typ budovy, v níž máte pracovat

a bezpečnostní předpisy, které v dané budově platí. Nepoužívejte stroj v nedostatečně osvětlených prostorech, ve výbušném prostředí, na veřejných cestách, v případě zdraví škodlivé špíny (prachu, plynu atd.) a v nevhodných prostorech. Tento stroj je určen ke komerčnímu použití například v hotelích, školách, nemocnicích, továrnách, obchodech, kancelářích a půjčovnách. Stroj je určen k použití pouze uvnitř. Stroj je třeba uschovat výhradně v uzavřených prostorech. Rozsah teplot, za nichž lze stroj používat, je +4°C až +35°C; není-li stroj používán, rozsah teplot činí +0°C až +50°C. Stroj musí být používán v nadmořské výšce pod 2000 m.n.m. Stroj musí být za všech okolností používán ve vlhkostním rozmezí 30 - 95 %. Nikdy nepoužívejte ani nenasávejte hořlavé nebo výbušné kapaliny (např. benzín, topný olej atd.), hořlavé plyny, suchý prach, kyseliny a rozpouštědla (např. ředidla pro laky, aceton atd.), byť v ředěném stavu. Nikdy nenasávejte hořící nebo řeřavé předměty. Nepoužívejte stroj na svazích či rampách s větším než 2% sklonem; v případě malých sklonů stroj nepoužívejte příčně, vždy s ním manipulujte opatrně a neotáčejte se s ním. Při přepravě na rampách či svazích s větším sklonem postupujte s maximální opatrností, aby nedošlo k převrácení a/nebo nekontrolovanému zrychlení. Při jízdě po rampách a/nebo schodech vždy přední část stroje nadzvedněte.

Nikdy stroj neparkujte ve svahu. Stroj nesmí nikdy zůstat bez dozoru nebo se spuštěnými motory; opusťte ho až po vypnutí motorů, jeho zajištění

proti náhodným pohybům a odpojení elektrického napájení. Při použití buďte opatrní ve vztahu k třetím osobám, zejména k dětem nacházejícím se v pracovním prostoru. Děti je třeba mít pod dohledem a zajistit, aby si se spotřebičem nehrály.

Stroj není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnost- mi nebo nedostatkem zkušeností či znalostí, pokud nejsou pod dohledem osoby zodpovědné za jejich bezpečnost

nebo pokud nebyly instruovány o jeho použití. Nepoužívejte stroj k přepravě osob/věcí nebo k jejich vlečení. Stroj nevlečte. Z žádného důvodu stroj nepoužívejte jako odkládací pult pro jakékoli břemeno. Neucpávejte žádné ventilační otvory ani otvory , kudy uniká teplo. Neodstraňujte, neměňte ani neobcházejte bezpečnostní zařízení. Četné nepříjemné zkušenosti prokázaly, že osoby, které se strojem manipulují, mohou mít na sobě různé předmě-

ty, jež mohou způsobit vážná zranění: před zahájením práce si sundejte řetízky, hodinky, kravaty apod. Pro bezpečnost pracovníka obsluhy vždy používejte osobní ochranné prostředky: ochrannou zástěru nebo kombi- nézu, protiskluzovou a nepromokavou obuv, gumové rukavice, ochrannou čepici a masku na ochranu dýchacích cest.

Nevkládejte ruce mezi pohybující se součásti. Nepoužívejte jiné než stanovené čisticí prostředky a dodržujte pokyny uvedené v příslušných listech. Doporučujeme, abyste čisticí prostředky uchovávali na místech nepřístupných dětem; v případě styku s očima si je okamžitě vypláchněte proudem vody a v případě pozření okamžitě vyhledejte lékaře. Ujistěte se, že elektrické zásuvky pro napájení modelů vybavených kabelem nebo nabíječek jsou připojeny k vhodnému uzemnění a že jsou chráněny elektrickými jističi a proudovými chrániči. Ujistěte se, že elektrické vlastnosti stroje (napětí, frekvence, příkon) uvedené na výrobním štítku odpovídají hodnotám elektrické rozvodné sítě. Stroj opatřený kabelem je vybaven třemi vodiči a uzemněním s třemi kontakty pro použití příslušné elektrické zásuvky s uzemněním. Žlutozelený drát kabelu je uzemňovací vodič: nikdy tento vodič nepřipojujte k ničemu jinému než koncovce uzemnění. Nabíječka: pravidelně kontrolujte napájecí kabel a ověřujte si, zda není poškozen; v případě poškození nelze stroj použít; pro výměnu se obraťte na specializované servisní středisko. K nabití baterií vždy použijte nabíječku dodanou spolu se strojem. Je nezbytně nutné dodržovat pokyny stanovené výrobcem baterií a řídit se ustanoveními právních předpisů. Udržujte baterie vždy v čistém a suchém stavu, aby nevznikal povrchový rozptylový proud. Chraňte baterie před nečistotami, například kovovým prachem. Nepokládejte na baterie nářadí - nebezpečí zkratu a výbuchu. Při používání kyseliny pro baterie přísně dodržujte příslušné bezpečnostní pokyny. Během používání modelů vybavených kabelem dbejte toho, aby nedošlo ke zmáčknutí nebo vytrhnutí elektrického kabelu připojeného k síti. Během používání stroje dbejte toho, aby otočný kartáč nepřišel do styku s napájecím kabelem (u modelů vybavených napájecím kabelem). Pravidelně napájecí kabel kontrolujte a v případě jeho poškození stroj v žádném případě nepoužívejte; vyměňte ho za kabel stejného typu nebo se obraťte na specializované servisní středisko (u modelů vybavených napájecím kabelem)

bezpečnostních

CT15 TECHNICKÉ ÚDAJE .....................................................................................4

CT30 TECHNICKÉ ÚDAJE .....................................................................................6

CT45 TECHNICKÉ ÚDAJE .....................................................................................8

CT46 TECHNICKÉ ÚDAJE ....................................................................................10

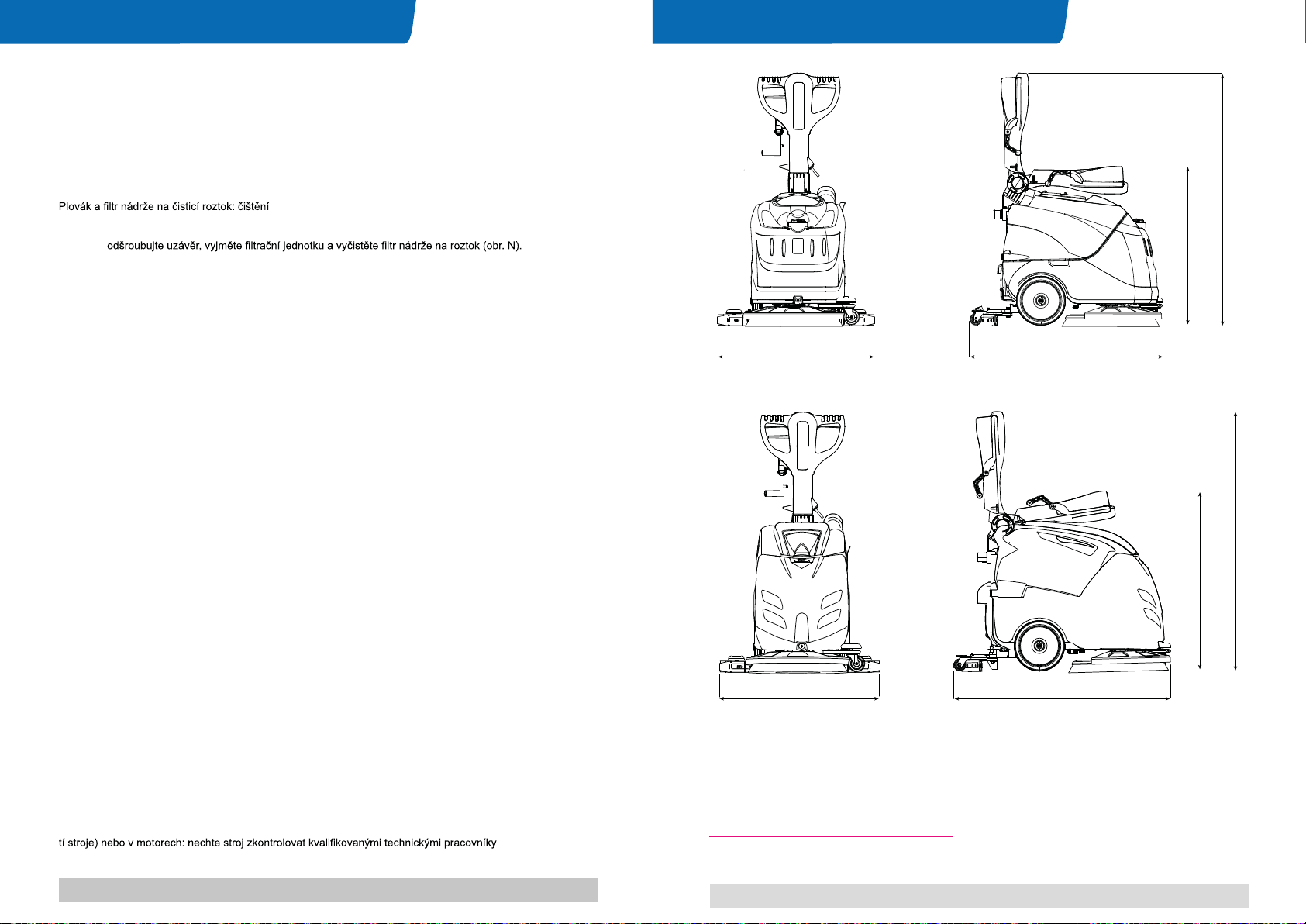

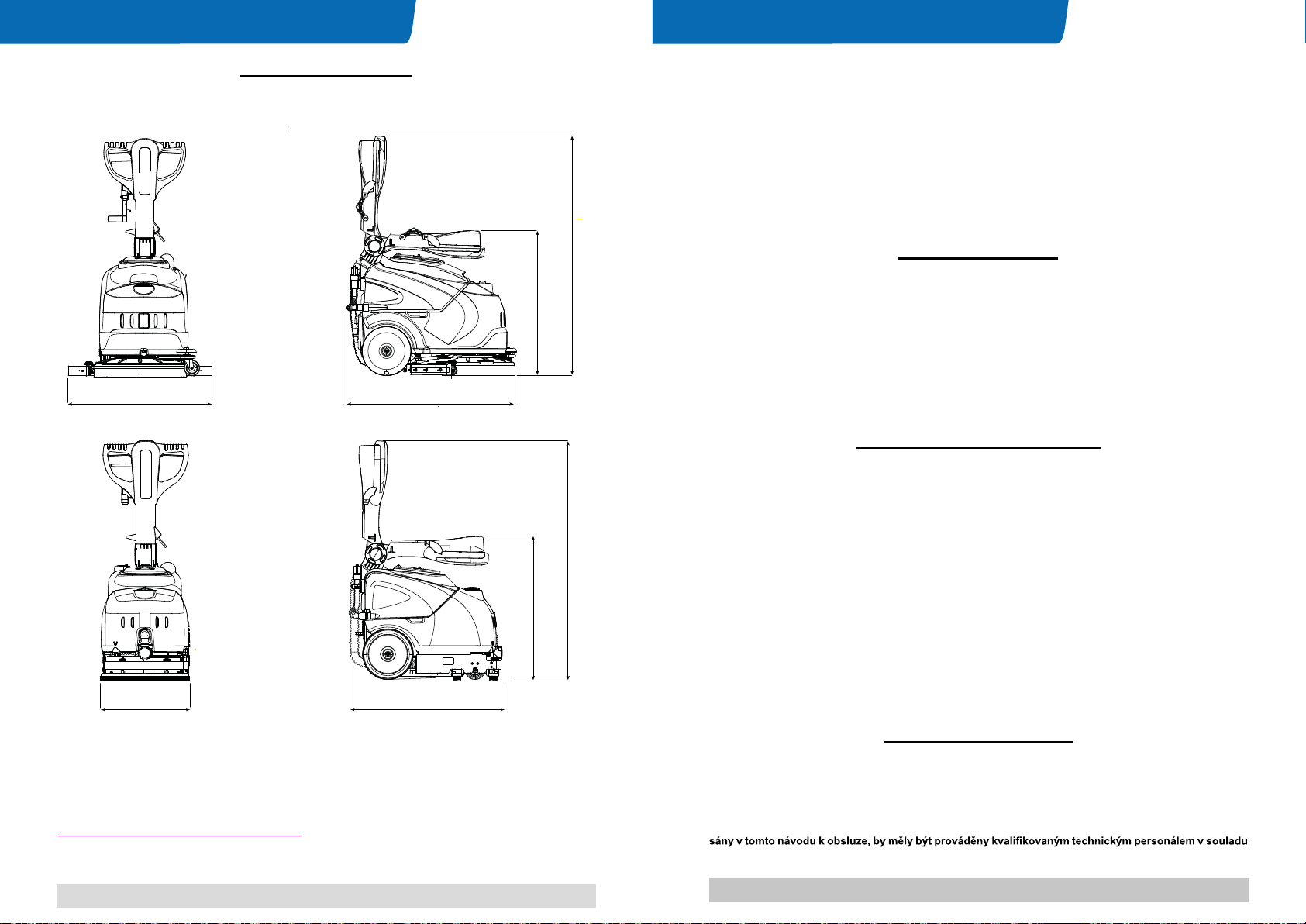

ROZMĚRY STROJE ..............................................................................................12

BEZPEČNOSTNÍ UPOZORNĚNÍ ..........................................................................14

NABÍJEČKA ...........................................................................................................15

OBRÁZKY ..............................................................................................................16

VŠEOBECNÉ INFORMACE ..................................................................................23

Záměr návodu ...............................................................................................................................23

Označení stroje .............................................................................................................................23

Dokumentace přiložená ke stroji ...................................................................................................23

TECHNICKÉ INFORMACE .................................................................................... 24

Všeobecný popis ........................................................................................................................... 24

Vysvětlivky ....................................................................................................................................24

Nebezpečné prostory .................................................................................................................... 24

Příslušenství.................................................................................................................................. 24

BEZPEČNOSTNÍ INFORMACE .............................................................................24

Bezpečnostní pokyny .................................................................................................................... 24

MANIPULACE A INSTALACE ...............................................................................26

Zvedání a přeprava zabaleného stroje.......................................................................................... 26

Kontroly po dodání ........................................................................................................................ 26

Vybalení ........................................................................................................................................ 26

Elektrické připojení a uzemnění (u modelů s kabelem) ................................................................27

Napájecí baterie (modely na baterii) ............................................................................................. 27

Baterie: příprava............................................................................................................................ 27

Baterie: instalace a připojení ......................................................................................................... 28

Baterie: odstraňování .................................................................................................................... 28

Nabíječka (modely na baterii) .......................................................................................................28

Výběr nabíječky (stroj bez nabíječky ON-BOARD) ....................................................................... 28

Příprava nabíječky ........................................................................................................................28

Zvedání a přeprava stroje ............................................................................................................. 29

PRAKTICKÉ POKYNY PRO PRACOVNÍKA OBSLUHY ...................................... 29

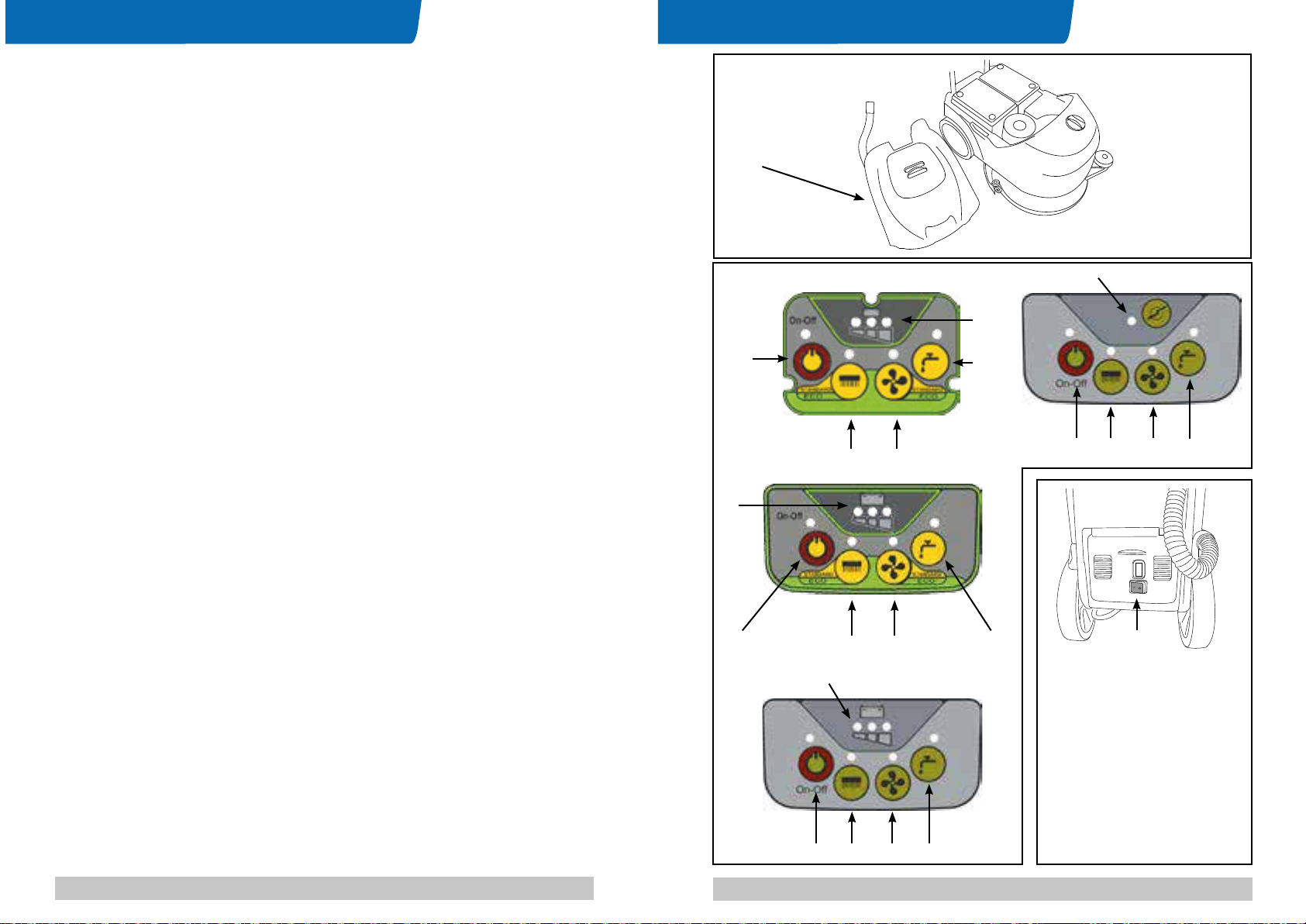

Ovládače - popis ........................................................................................................................... 29

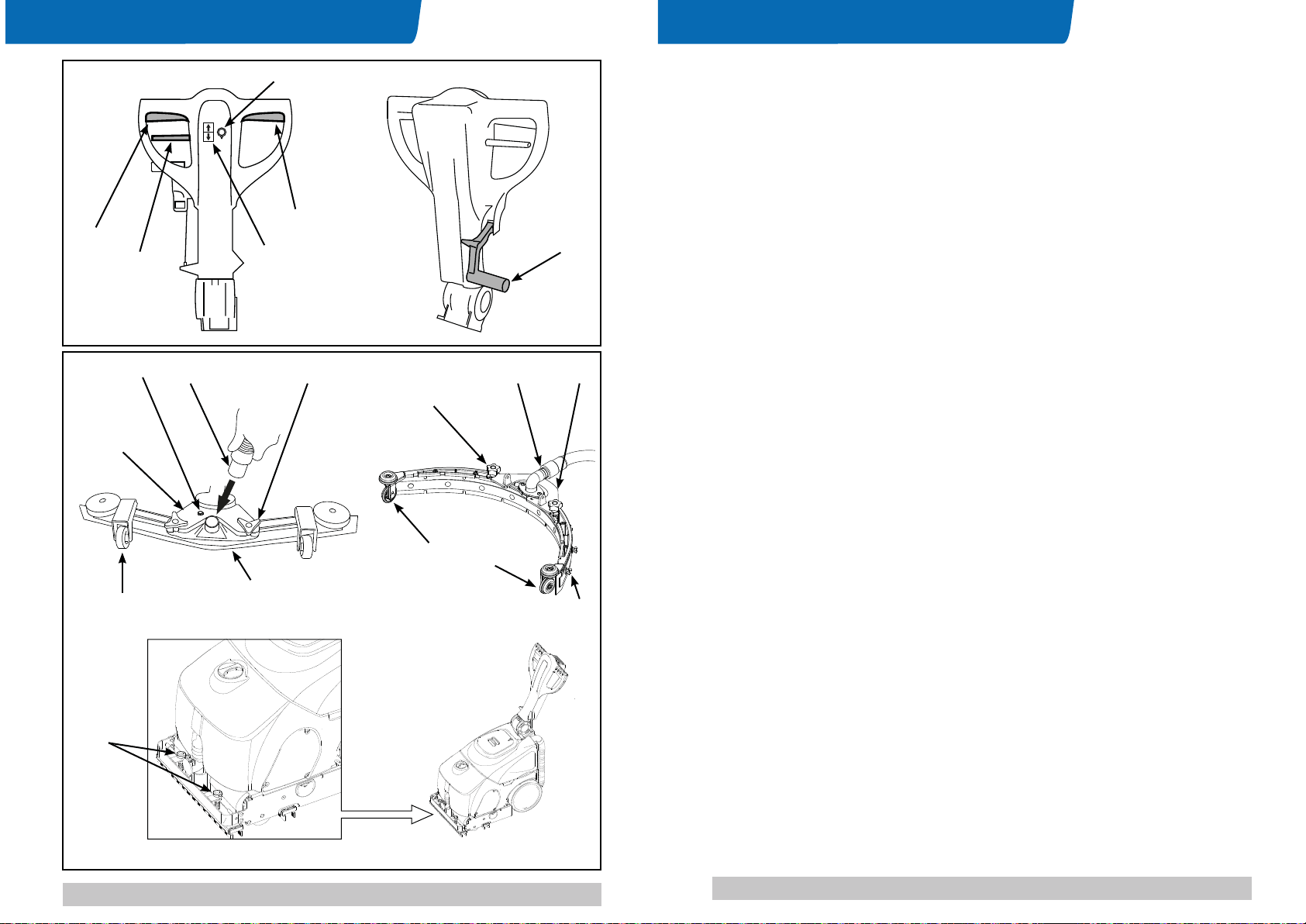

Montáž a regulace stírače ............................................................................................................. 30

Přemístění vypnutého stroje .........................................................................................................30

Montáž a výměna kartáče /

Čisticí prostředky - pokyny pro použití .......................................................................................... 31

Příprava stroje k práci ................................................................................................................... 31

Práce ............................................................................................................................................. 32

Po dokončení práce: ..................................................................................................................... 32

Některé užitečné rady pro optimální používání mycího a sušicího stroje ..................................... 32

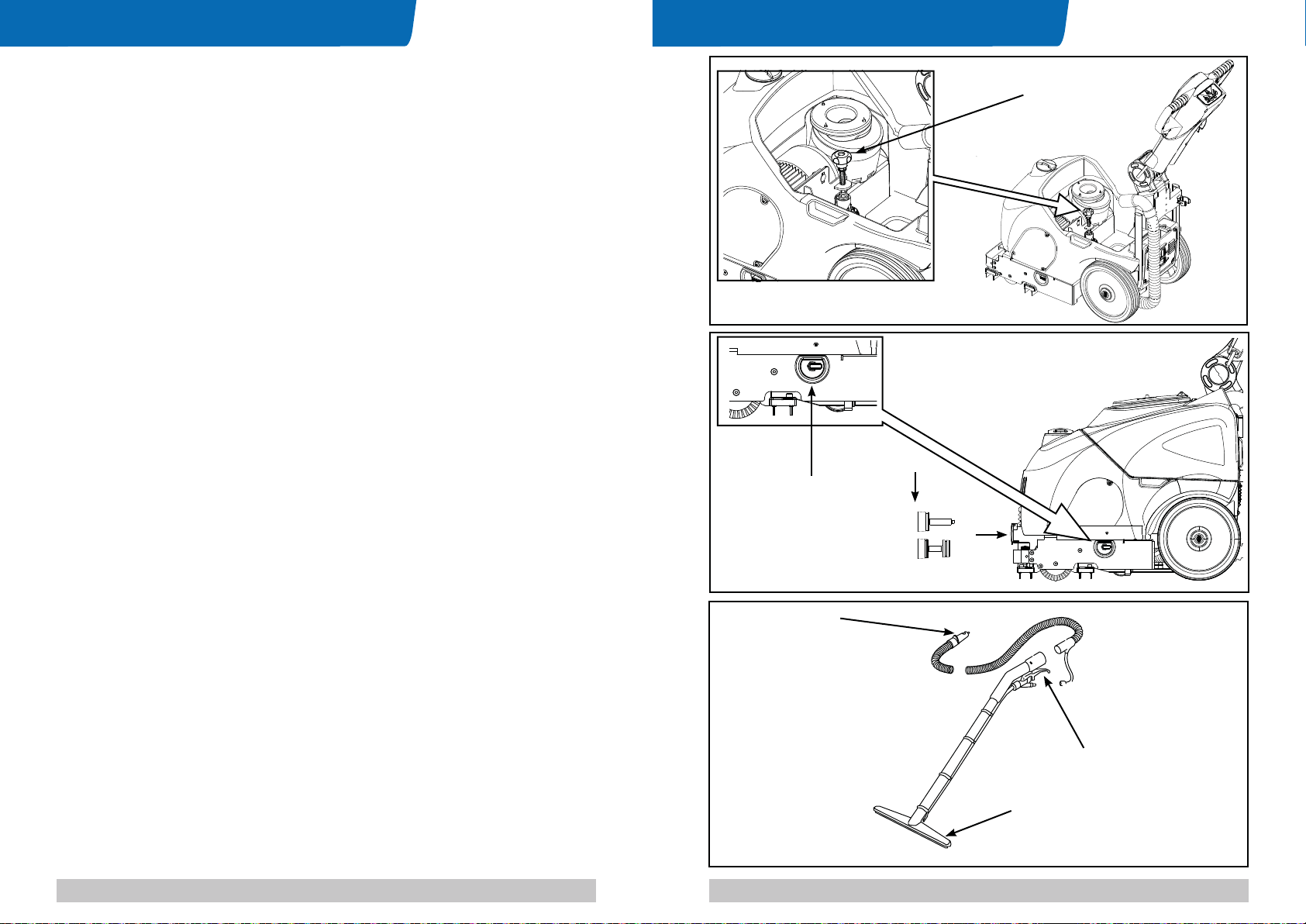

Příslušenství Carpet - čistič koberců ............................................................................................. 33

Příslušenství Combi ...................................................................................................................... 33

Vypuštění špinavé vody ................................................................................................................ 33

Vypuštění čisté vody ..................................................................................................................... 34

vlečných kotoučů ..............................................................................31

DOBA NEČINNOSTI .............................................................................................. 34

ÚDRŽBA A DOBÍJENÍ BATERIÍ ............................................................................ 34

POKYNY PRO ÚDRŽBU .......................................................................................34

Údržba - Všeobecné pokyny ......................................................................................................... 35

Běžná údržba ................................................................................................................................ 35

Stěrky stírače: výměna.................................................................................................................. 35

Pojistky: výměna (modely na baterii) (obr. L) ................................................................................ 35

Pojistky: výměna (modely s kabelem) (obr. M) ............................................................................. 35

Úkony, které je třeba provádět každých šest měsíců .................................................................... 36

ZÁVADY, PŘÍČINY A NÁPRAVY ...........................................................................36

Jak odstranit případné závady ...................................................................................................... 36

Chybové kódy na displeji, verze na baterii .................................................................................... 38

Page 4

bohman

BOHMAN 1 TECHNICKÉ ÚDAJE

Bohman B 1

Pracovní šířka čištění mm 355 360 360

Šířka stírače mm 450 430 430

Hodinový výkon m

Počet kartáčů n° 1

Průměr kartáče mm 355 100

Maximální tlak kartáče g/cm

Rychlost otáčení kartáče g/1° 140 600 140 1120 820

Výkon motoru kartáče W 200 450 250 250 370

Výkon motoru trakce W /

Maximální rychlost Km/h /

Výkon motoru sání W 550 200 400 550 400

Nádrž na roztok L 15

Rekuperační nádrž L 16,5

Průměr zadních koleček mm 250

Překonatelný sklon % 2

Hrubá hmotnost Kg 95 95 52,5 74,5 69,5

Přepravovaná hmotnost Kg 36 36 15 36 15

Počet baterií n° 2 2 / 2 /

Napětí baterie V 12 12 / 12 /

Kapacita jedné baterie Ah (5h) 29 / 29 /

Napájecí napětí V 115 - 240 115 - 240

Rozměry stroje mm

Rozměry prostoru pro baterie (délka, šířka, výška)

Rozměry obalu (délka, šířka, výška) mm 800x450x640 900x610x960

Akustický tlak (EN 60704)

Nejistota měření

Vibrace přenášené na ruce (IEC 603352-72)

/h 1300 1300 1300

mm 205x265x205 /

LpA

(dBA)

ahv

m/sec

≤70 ≤70 ≤70 72 74

2,5 2,5 2,5 2,5 2,5

≤2,5 ≤2,5 ≤2,5 ≤2,5 ≤2,5

X=790 Z=1180 Z1=690

Y=468

Boham B1 ECS

Bohman C 1

115

220 220

Bohman RB 1

115 - 240

X=750 Z=1180 Z1=690

Y=435

205x265x

205

115

X=750 Z=1180 Z1=690

Y=435

Bohman RC 1

V případě zvlášť silného magnetického pole zvažte, zda případně nemůže ovlivnit řídicí elektroniku.

Nikdy stroj nemyjte proudy vody.

Zachycené kapaliny obsahují čisticí a dezinfekční prostředky, vodu a organický i anorganický materiál shromážděný během

práce: je třeba je zneškodnit v souladu s platnými právními předpisy. V případě poruchy a/nebo špatného fungování stroje jej okamžitě vypněte (odpojte jej od elektrické napájecí sítě nebo baterií) a nepoškozujte jej. Obraťte se na technické středisko výrobce. Veškerou údržbu je třeba provádět v dostatečně osvětlených prostorech a až poté, co byl stroj odpojen od elektrického napájení (u modelů s kabelem po odpojení zástrčky ze zásuvky připojené k elektrické síti, u modelů na

baterii odpojením baterií); u modelů s kabelem je také nutné, aby si pracovník obsluhy mohl vždy z jakékoli polohy, v níž se nachází, ověřit, že je zástrčka během údržby odpojená ze zásuvky v elektrické síti. Jakékoli zásahy do elektrozařízení a jakoukoli údržbu a opravy (zejména ty, které nejsou výslovně popsány v tomto návo- du) musí provádět výhradně specializovaní techničtí pracovníci disponující zkušenostmi v daném oboru. V případě výměny napájecího kabelu, zástrčky nebo svorek opravu proveďte tak, aby elektrické konektory a

kabelové svorky byly vhodně upevněny tak, aby byl kabel zajištěn proti vytrhnutí. Je povoleno používat pouze originální příslušenství a náhradní díly dodané výhradně výrobcem, neboť pouze toto vybavení poskytuje jistotu, že bude zařízení fungovat bezpečně a bez závad. Nepoužívejte části demontované z jiných strojů či jiných sad jako náhradní díly. Tento stroj byl navržen a zkonstruován tak, aby dosáhl životnosti deseti let od data výroby uvedeného na výrobním štítku. Po uplynutí tohoto termínu, ať už je stroj používán, či nikoli, je třeba zajistit jeho zneškodnění v souladu s právními předpisy platnými v místě použití: stroj je třeba odpojit ze sítě, vyprázdnit z něj kapaliny a vyčistit jej;

tento výrobek představuje zvláštní odpad typu RAEE a je v souladu s požadavky nových směrnic týkajících se ochrany životního prostředí (2002/96/ES RAEE). Je třeba ho zneškodnit odděleně od běžného odpadu v souladu

s platnými zákony a normami.

Zvláštní odpad. Nezneškodňovat spolu s komunálním odpadem.

Další možností je odevzdat stroj výrobci a nechat ho kompletně zrevidovat. Pokud se rozhodnete stroj již nepoužívat, doporučujeme, abyste vytáhli baterie a odevzdali je do autorizovaného sběrného střediska. Dále doporučujeme, abyste součásti, které by mohly být nebezpečné, a to zejména pro děti, učinili neškodnými.

MANIPULACE A INSTALACE

Zvedání a přeprava zabaleného stroje

Při zvedání se vždy ujistěte, že je zabalený stroj pevně ukotven, aby nedošlo k jeho převrácení či náhod-

Nakládka/vykládka z vozidla musí proběhnout za vhodného osvětlení.

Stroj zabalený výrobcem na dřevěné paletě musí být na přepravní vozidlo naložen pomocí vhodných manipulačních prostředků (viz směrnice 2006/42/EHS, v platném znění) a poté, co dorazí na místo určení, také pomocí těchto prostředků vyložen. Zvedání tělesa zabaleného stroje smí být provedeno pouze s použitím vidlicového vysokozdvižného vozíku. Manipulujte s vozidlem opatrně, aby nedošlo k nárazu či převrácení.

Kontroly po dodání

V okamžiku dodání ze strany dopravce pozorně zkontrolujte neporušenost obalu i stroje v něm obsaženého. V případě, že došlo k poškození, zjistěte spolu s dopravcem jeho rozsah; před přijetím zboží si písemně vyhraďte, že podáte žádost o náhradu škod.

Vybalení

Během vybalování stroje musí být pracovník obsluhy vybaven potřebnými osobními ochrannými pro-

středky (rukavicemi, brýlemi atd.), aby bylo omezeno riziko úrazu.

POZOR

nému pádu.

POZOR

Page 5

bohman

Při vyjímání stroje z jeho obalu postupujte následovně:

► přestřihněte a odstraňte plastové balicí pásky nůžkami nebo štípačkami; ► otevřete obal; ► odstraňte sáčky umístěné uvnitř obalu a zkontrolujte jejich obsah:

► záruční list; ► návod k použití a údržbě; ► plochy s b

bateriemi a svorkami (pouze u modelu na baterii);

► konektor pro nabíječku (pouze u modelu na baterii);

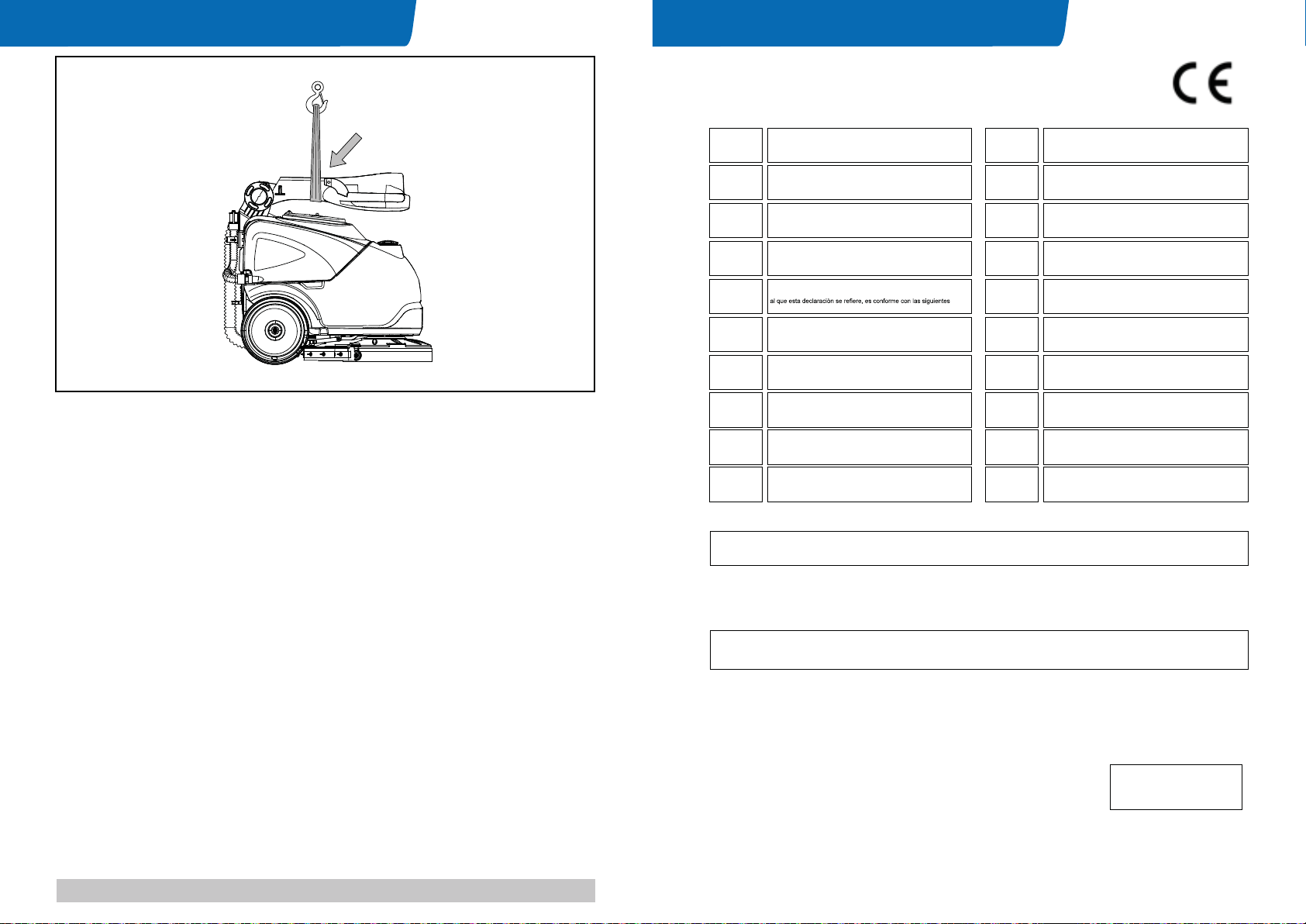

► pomocí popruhu a zvedacího zařízení vyjměte stroj (CT15 B35) z obalu tak, že jej zvednete za rukojeť

ohnutou dopředu do polohy znázorněné na obrázku (obr. T). Během zvedání zkontrolujte, zda stroj zůstane stabilní ve vodorovné poloze. Z palety stroj (CT15 B35R, CT30, CT45 a CT46) vyložte pomocí

rampy; ► v souladu s bezpečnostními předpisy stroj zvnějšku očistěte; ► po vyjmutí stroje z obalu lze instalovat baterie (u modelu na baterii) nebo provést elektrické připojení

(u modelu s kabelem): viz příslušné odstavce.

Pokud je to nutné, obaly uschovejte, neboť je lze opětovně použít pro ochranu stroje v případě změny pracoviště

nebo odeslání stroje do dílen za účelem opravy. V opačném případě je třeba obal zneškodnit v souladu s ustanoveními platných zákonů.

Elektrické připojení a uzemnění (u modelů s kabelem)

Na výrobním štítku jsou uvedeny elektrické vlastnosti stroje: ujistěte se, že kmitočet i napětí odpovídají hodnotám elektrozařízení v místě, kde hodláte pracovat. Pokud jde o napětí, chtěli bychom uživatele upozornit, že modely

se štítkem, na němž je uvedena hodnota 230 V, lze používat v rozsahu napětí od 220 do 240 V. Totéž platí pro modely se štítkem 115 V, které lze použít pro rozsah od 110 do 120 V. Kmitočet uvedený na štítku naopak musí

být vždy stejný jako kmitočet sítě.

POZOR

Zkontrolujte, že je elektrozařízení vybaveno vhodným uzemněním a že zásuvky (a případně použité reduk-

ce) zajišťují plnou funkčnost zemnicích vodičů.

NEBEZPEČÍ

V případě nedodržení těchto pokynů může dojít k vážným škodám na zdraví osob a na majetku a pozbytí

platnosti záruky.

Napájecí baterie (modely na baterii)

U těchto strojů mohou být instalovány dva různé typy baterií:

► oplátované tubulární baterie: je třeba pravidelně kontrolovat stav elektrolytu. V případě potřeby dolijte

výhradně destilovanou vodu tak, aby pokryla desky; nedolévejte vody příliš (max. 5 mm nad desky). ► gelová baterie: tento typ baterie nevyžaduje údržbu.Technické vlastnosti musí být v souladu s popisem

uvedeným v odstavci týkajícím se technických údajů o stroji: použití těžších akumulátorů může vážně

ohrozit manipulaci se strojem, přičemž může dojít k přehřátí motoru kartáče; baterie o menším výkonu a

hmotnosti je naopak třeba častěji nabíjet.Musí být udržovány

v nabitém, suchém a čistém stavu s dobře

upevněnými přípojkami.

Baterie: příprava

Během instalace nebo jakékoli údržby baterií musí pracovník obsluhy použít osobní ochranné prostředky (rukavice, brýle, ochrannou kombinézu atd.) nutné k omezení rizik poranění; pracujte v dostatečné vzdá-

lenosti od otevřeného ohně, nezkratujte póly baterií, nevytvářejte jiskry a nekuřte.

Baterie jsou normálně dodávány již s kyselinou a připravené k použití.

V případě použití baterií se suchou náplní je třeba je před jejich namontováním do stroje následujícím způsobem aktivovat:

► po odstranění zátek z baterií naplňte všechny prvky příslušným roztokem kyseliny sírové tak, aby byly

desky úplně zakryté (doplňte roztok do každého prvku několikrát); ► nechte 4 - 5 hodin odpočinout, aby vypluly na hladinu vzduchové bubliny a desky absorbovaly elektro-

lyt; ► zkontrolujte, zda jsou desky nadále ponořeny v elektrolytu, v opačném případě doplňte roztok kyseliny

sírové; ► vložte zátky na své místo; ► namontujte akumulátory do stroje (podle níže uvedeného postupu).

Nyní, před uvedením stroje do chodu, je vhodné provést první nabití: při provádění tohoto úkonu dodržujte pokyny uvedené v příslušném odstavci.

NEBEZPEČÍ

Nejistota měření, k m/sec

Vibrace přenášené na tělo

Nejistota měření, k m/sec

Maximální teplota vody a čisticího pro- středku

Nabíječka

Frekvence napájení Hz / / 50 - 60 / 50 - 60

Napájecí napětí V 24 24 115 - 240 24

Jmenovitý výkon W 750 650 650 800 770

Jmenovitý proud A 31 27 6,6 - 2,8 33

0,5 0,5 0,5 0,8 0,8

HBV

m/sec

°C 4 - 55

V 100 - 240 / 100 - 240 /

Hz 50 - 60 / 50 - 60 /

/ / / / /

115

110 - 240

6,7 3,3

Hrubá hmotnost: maximální povolená hmotnost při plném zatížení stroje připraveného k použití a jeho užitečném zatížení. Hrubá hmotnost vozidla případně zahrnuje nádrže naplněné čistou vo-

dou, prázdné nádrže na špinavou vodu (naplněné do poloviny pro recyklační systémy), prázdné sáčky na prach, zásobník naplněný na jmenovitý objem, největší doporučené baterie a veškeré příslušenství, tzn. kabely, trubky, čisticí prostředky, mopy a kartáče. Přepravovaná hmotnost: přepravní hmotnost stroje, která zahrnuje baterie, ale nepatří zde volitelné

prvky (například kabina řidiče, FOPS, druhý a třetí boční kartáč, přední úchyt pro kartáče), čerstvá voda (v případě čističů nebo kombinovaných strojů) a standardní hmotnost pracovníka obsluhy (75

kg) Údaje mohou být bez předchozího upozornění změněny

Page 6

bohman

Bohman 2 TECHNICKÉ ÚDAJE

Bohman B2

Pracovní šířka čištění mm 455

Šířka stírače mm 545

Hodinový výkon m

Počet kartáčů n° 1

Průměr kartáče mm 455

Maximální tlak kartáče g/cm

Rychlost otáčení kartáče g/1° 140 140

Výkon motoru kartáče W 350 400

Výkon motoru trakce W /

Maximální rychlost Km/h /

Výkon motoru sání W 550 400

Nádrž na roztok L 28

Rekuperační nádrž L 30

Průměr zadních koleček mm 250

Překonatelný sklon % 2

Hrubá hmotnost Kg 126 81

Přepravovaná hmotnost Kg 76 28

Počet baterií n° 2

Napětí baterie V 12

Kapacita jedné baterie Ah (5h) 74 /

Napájecí napětí V 100-240

Rozměry stroje mm

Rozměry prostoru pro baterie (délka, šířka, výška)

Rozměry obalu (délka, šířka, výška) mm 900x610x960

Akustický tlak (EN 60704)

Nejistota měření

/h 1670

mm 240x330x220 /

LpA

(dBA)

X=850 Z=1220 Z1=745

Y=568

≤70 72

2,5 2,5

115

220

Bohman C2

Baterie: instalace a připojení

NEBEZPEČÍ

Zkontrolujte, že všechny vypínače na řídicím panelu jsou v poloze „0“ (vypnuto).

Dbejte toho, abyste na kladné póly namontovali pouze svorky označené symbolem „+“. Nekontrolujte

nabití baterií vytvářením jisker.

Přísně dodržujte níže uvedené pokyny, neboť případné zkratování baterií může způsobit jejich výbuch.

► Ujistěte se, že je rekuperační nádrž prázdná (případně ji vyprázdněte: viz příslušný odstavec). ► Odstraňte rekuperační nádrž (obr. B, č. 1) z nádrže na roztok jejím vytažením směrem nahoru a ujistěte

se, že jste předtím vyjmuli sací trubku a vypouštěcí trubku rekuperační nádrže.

► Vložte baterie na své místo.

POZOR

Namontujte do stroje akumulátory s použitím prostředků přiměřených jejich hmotnosti.

Kladný a záporný pól má jiný průměr.

► Připojte svorky kabeláže baterií a můstku ke svorkám na pólech akumulátorů. ► Uchyťte svorky na pólech a pokryjte je vazelínou. ► Vložte rekuperační nádrž na nádrž na roztok. ► Používejte stroj v souladu s níže uvedenými pokyny.

Baterie: odstraňování

NEBEZPEČÍ Během odstraňování baterií musí být pracovník obsluhy vybaven osobními ochrannými prostředky (rukavicemi, brýlemi, ochrannou kombinézou, protiúrazovou obuví atd.) nutnými k omezení rizika poranění; ověřte si, že všechny vypínače na řídicím panelu jsou v poloze „0“ (vypnuty) a že je stroj vypnut; udržujte bezpečnou vzdálenost od případného otevřeného ohně, nezkratujte póly baterií, nevytvářejte jiskry a ne-

kuřte; postupujte následovně:

► odpojte svorky kabeláže baterií a můstku od pólů baterií. ► odstraňte případné kotvicí prostředky, jimiž jsou baterie upevněny k základně stroje. ► pomocí vhodných prostředků zvedněte baterie z prostoru baterie.

Nabíječka (modely na baterii)

POZOR

Nenechávejte baterie nikdy příliš vybité, neboť by se mohly nevratně poškodit.

INFORMACE

Pokud je stroj vybaven nabíječkou ON-BOARD (instalovanou výrobcem), není třeba provádět žádný úkon,

neboť stroj je již připraven k použití.

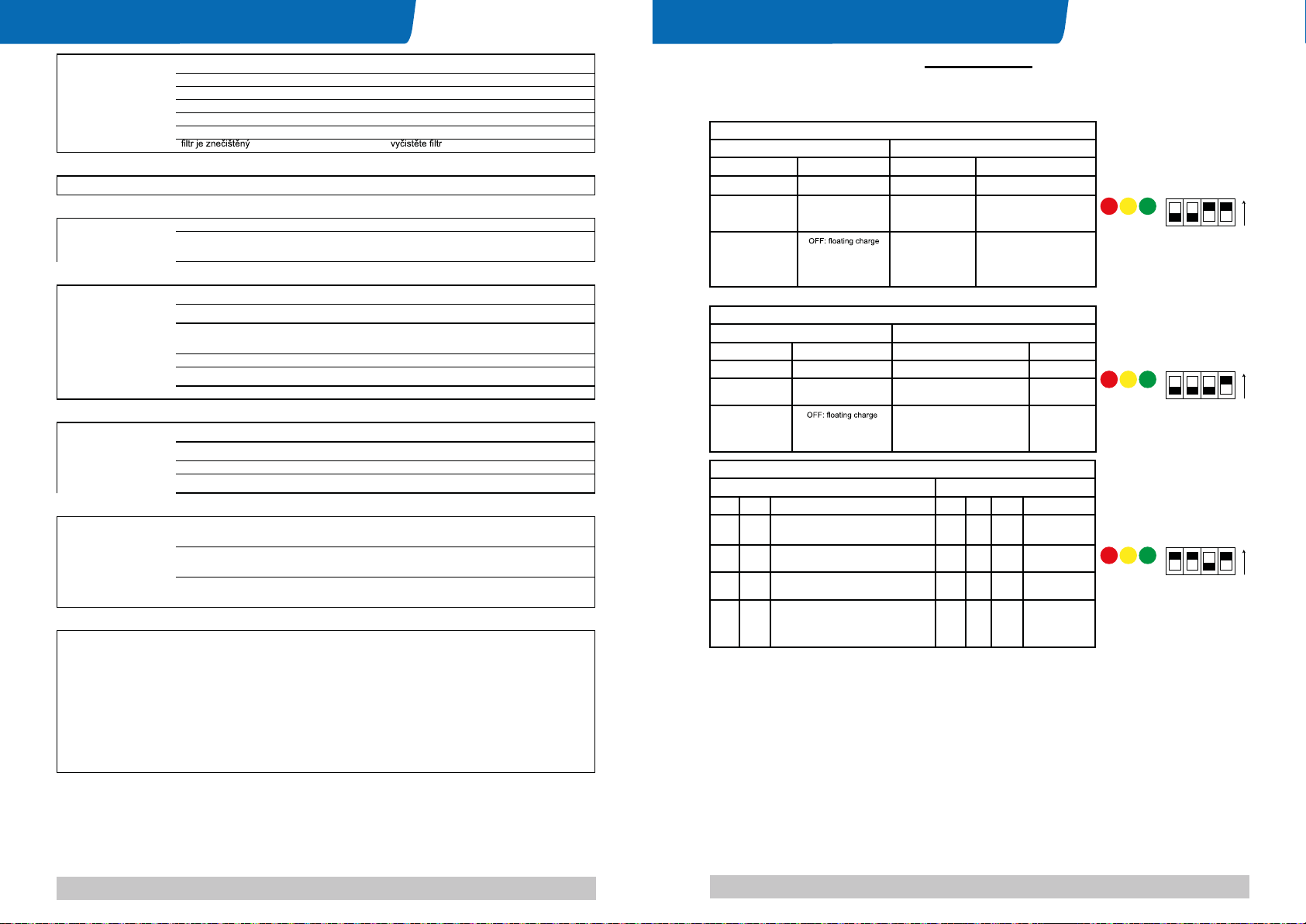

Výběr nabíječky (stroj bez nabíječky ON-BOARD)

Zkontrolujte, zda je nabíječka kompatibilní s bateriemi, které hodláte nabít:

► tubulární olověné baterie: pro model CT15 se doporučuje automatická nabíječka 24 V - 5 A, pro modely

CT30 a CT45 24 V - 10 A a pro model CT46 24 V - 15 A. Pro potvrzení správného typu se každopádně poraďte s výrobcem a prostudujte si příručku týkající se nabíječky.

► gelové baterie: použijte baterii určenou pro daný typ akumulátoru.

! NEBEZPEČÍ Použijte nabíječku s označením CE, která je v souladu s normou týkající se výrobku (EN 60335-2-29), vybavenou dvojí izolací nebo zvýšenou izolací mezi vstupem a výstupem a výstupním obvodem typu SELV.

Příprava nabíječky

Pokud si přejete použít nabíječku, která nebyla dodána spolu se strojem, je třeba k ní připojit konektor přiložený ke stroji (viz odstavec “Vybalení” tohoto návodu).

Při instalaci konektoru postupujte následovně:

► odstraňte cca 13 mm ochranného pláště červenočerného kabelu nabíječky; ► vložte kabely do koncovek konektoru a silou stlačte vhodnými kleštěmi; ► vložte kabely do konektoru s ohledem na polaritu (červený kabel +, černý kabel -).

Page 7

bohman

Zvedání a přeprava stroje

Veškeré úkony musí být provedeny ve vhodně osvětlených prostorech, přičemž musí být uplatněna

bezpečnostní opatření odpovídající dané situaci.

Pro bezpečnost pracovníka obsluhy vždy použijte osobní ochranné prostředky.

Při nakládání stroje na dopravní prostředek postupujte následovně:

► vyprázdněte rekuperační nádrž a nádrž na roztok; ► vložte stroj do obalu, položte ho na paletu a upevněte pomocí plastových balicích pásek; ► zvedněte paletu (na níž se nachází stroj) pomocí vidlicového vysokozdvižného vozíku a naložte ji na

dopravní prostředek;

► ukotvěte stroj k dopravnímu prostředku pomocí lan uchycených k paletě a stroji.

POZOR

PRAKTICKÉ POKYNY PRO PRACOVNÍKA OBSLUHY

Ovládače - popis

S odkazem na obr. C je stroj vybaven následujícími ovládači a signalizačními kontrolkami:

► Kontrolka napájení (obr. C, č. 7 - pouze u modelu s kabelem): zelené barvy, signalizuje, že napájecí

kabel stroje je zapojen do elektrické sítě.

► Kontrolní kontrolka nabíječky

vené, žluté a zelené barvy, která signalizují míru nabití baterie. Možnosti jsou následující: ► červená a zelená kontrolka svítí, žlutá bliká: napětí baterie > 30.0 V; ► červená, žlutá i zelená kontrolka svítí: napětí baterie od 30.0 do 23.3 V; ► červená a žlutá kontrolka svítí: napětí baterie od 23.5 do 22.5 V; ► červená kontrolka svítí: napětí baterie od 22.5 do 21.9 V; ► červená kontrolka bliká: napětí baterie od 21.9 do 21.4 V, baterie jsou úplně vybité; po několika

vteřinách dojde k zablokování kartáče a odsávače;

► červená, žlutá i zelená kontrolka bliká, model ECS s válcem, nadměrná spotřeba motoru kartáče,

nadměrný tlak hlavy na pracovní plochu.

► Hlavní spínač řídicího panelu - (obr. C, č. 3): aktivuje (kontrolka zapnutá) a deaktivuje (kontrolka vypnu-

tá) elektrické napájení a všechny funkce stroje (pro vypnutí stroje tlačítko podržte aspoň 4 vteřiny). U verze BT kontrolka během provozu bliká.

► Hlavní spínač - (obr. C, č. 8 - pouze u modelu s kabelem): aktivuje a deaktivuje elektrické napájení

všech funkcí stroje.

► Tlačítko kartáče se světelnou kontrolkou (obr. C, č. 4): aktivuje (kontrolka svítí) a deaktivuje (kontrolka

nesvítí) funkci „kartáč“, kartáč je uveden do chodu pouze aktivováním “ovládací páčky kartáče”. Provoz

ECO (pouze u modelů na baterii) - umožňuje snížit výkon motoru kartáče o 20 %; pro aktivování této funkce aktivujte „ovládací páčku kartáče“ a poté stiskněte na několik vteřin tlačítko, dokud kontrolka

nezačne blikat.

Stisknutím tlačítka kartáč se automaticky aktivují také funkce sání a napájení roztokem.

► Tlačítko sání se světelnou kontrolkou (obr. C, č. 5): zapne (“kontrolka svítí”) a vypne (“kontrolka nesvítí”)

motor sání, který umožňuje usušit podlahu, na níž se pracuje. Kontrolka svítí, když je odsávač napájen. Provoz ECO (pouze u modelů na baterii) - umožňuje snížit výkon motoru sání o 20 %; pro spuštění této funkce aktivujte „ovládací páčku kartáče“ a poté stiskněte na několik vteřin tlačítko, dokud kontrolka

nezačne blikat. Sání lze spustit bez aktivování páčky pro ovládání kartáče několikavteřinovým podržením tlačítka, dokud nezačne blikat kontrolka; v tomto režimu lze také stisknutím tlačítka (obr. C, č. 6) aktivovat napájení roztokem.

► Tlačítko pro napájení roztokem (obr. C, č. 6): aktivuje (“kontrolka svítí”) a deaktivuje (“kontrolka nesvítí”)

napájení roztokem. Napájení probíhá, pouze pokud je kartáč v chodu. Pro aktivování vysokotlakého napájení a použití příslušenství CARPET - čistič koberců (pouze u modelů na baterii) aktivujte „ovládací páčku kartáče“ a aspoň na 3 vteřiny stiskněte tlačítko pro napájení roztokem (obr. C, č. 6), kontrolka začne blikat, čerpadlo se spustí ve vysokotlakém režimu; pro obnovení standardního napájení aspoň

na 3 vteřiny podržte tlačítko. ► Ovládací páčka kartáče (obr. D, č. 1): ovládací páčka kartáče aktivuje otáčení kartáče. ► Páčka pro zvednutí stírače (obr. D, č. 2): umožňuje stírač zvednout (pokud je spuštěný) a spustit (pokud

je zvednutý). ► Regulace rukojeti (obr. D, č. 3): umožňuje naklonit rukojeť.

(obr. C, č. 2 - pouze u modelů na baterii): skládá se ze 3 LED světel čer-

INFORMACE

Vibrace přenášené na ruce (IEC 603352-72)

Nejistota měření, k m/sec

Vibrace přenášené na tělo

Nejistota měření, k m/sec

Maximální teplota vody a čisticího pro- středku

Nabíječka

Frekvence napájení Hz / 50 - 60

Napájecí napětí V 24 115 - 240

Jmenovitý výkon W 900 940

Jmenovitý proud A 37,5 7 - 4,4

ahv

m/sec

HBV

m/sec

°C 4 - 55

V 100 - 240 /

Hz 50 - 60 /

≤2,5 ≤2,5

0,5 0,5

/ /

kg) Údaje mohou být bez předchozího upozornění změněny

Page 8

bohman

Bohman 3 TECHNICKÉ ÚDAJE

Bohman B3

Pracovní šířka čištění mm 500

Šířka stírače mm 730

Hodinový výkon m

Počet kartáčů n° 1

Průměr kartáče mm 500

Maximální tlak kartáče g/cm

Rychlost otáčení kartáče g/1° 160 140

Výkon motoru kartáče W 400 450

Výkon motoru trakce W 180

Maximální rychlost Km/h 3,5

Výkon motoru sání W 550 400

Nádrž na roztok L 40

Rekuperační nádrž L 45

Průměr zadních koleček mm 250

Překonatelný sklon % 2

Hrubá hmotnost Kg 140 145 105

Přepravovaná hmotnost Kg 88 88 40

Počet baterií n° 2

Napětí baterie V 12

Kapacita jedné baterie Ah (5h) 74 /

Napájecí napětí

Rozměry stroje 220

Rozměry prostoru pro baterie (délka, šířka, výška)

Rozměry obalu (délka, šířka, výška) mm 265x335x255 /

Akustický tlak (EN 60704) mm

Nejistota měření

Incertezza della misura

Vibrace přenášené na ruce (IEC 60335-

2-72)

/h 1750

V 100-240

LpA

(dBA)

ahv

m/sec

72 72 72

2,5 2,5 2,5

≤2,5 ≤2,5 ≤2,5

Bohman B3T

X=980 Z=1290 Z1=806

Y=715

115

Bohman C3

► Kolečko pro regulaci tlaku hlavy, model ECS (obr. O, č. 1): otočením kolečka ve směru hodinových

ručiček se sníží tlak mikrovlákna na pracovní plochu, otočením kolečka proti směru hodinových ručiček se zvýší tlak mikrovlákna na pracovní plochu; pro přístup k tomuto zařízení odstraňte rekuperační nádrž z nádrže na roztok.

► Kolečko pro regulaci tlaku válce kartáče, model s válci (obr. Q, č. 1): otočením kolečka lze upravit

pracovní výšku válce kartáče; pro přístup k tomuto zařízení odstraňte rekuperační nádrž z nádrže na

roztok.

► Potenciometr rychlosti (obr. D, č. 5 modely s elektrickou trakcí): reguluje rychlost posuvu stroje vpřed/

vzad.

► Tlačítka pro volbu směru chodu (obr. D, č. 4 modely s elektrickou trakcí): stisknutím těchto tlačítek

zvolíte chod vpřed nebo chod vzad.

► Volič fungování CARPET - čistič koberců/FLOOR (obr. R, č. 1): je-li instalován, umožňuje zvolit fungo-

vání stroje v režimech FLOOR nebo CARPET - čistič koberců.

► Kohoutek na roztok (obr. G, č. 2): slouží k regulaci proudu roztoku, jímž je zásobován kartáč.

Montáž a regulace stírače

Stírač (obr. A, č. 5) neboli squeegee zajišťuje vysoušení. V závislosti na typu stírače instalovaného ve stroji zvolte příslušný postup pro jeho instalaci: Parabolický stírač

► zkontrolujte, zda je podpěra (obr. E, č. 1) stírače spuštěná; v opačném případě k jeho spuštění použijte

příslušnou páčku (obr. D, č. 2); ► otočte stroj dozadu a opřete rukojeť o podlahu; ► vložte oba závitové kolíky (obr. E, č. 12) stírače do otvorů v podpěře (obr. E, č. 1); ► upevněte stírač utažením obou koleček (obr. E, č. 2). ► vložte rukojeť sací trubky úplně do stírače (obr. E, č. 4);

Stěrky stírače slouží k odstraňovaní vrstvy vody a čisticího prostředku z podlahy a umožňují tak dokonalé vysušení. Neustálým stíráním postupně dochází k obroušení a popraskání hran, které přicházejí do styku s podlahou, čímž se zhoršuje kvalita vysoušení, a proto je třeba stěrku vyměnit. Z tohoto důvodu často kontrolujte stav opotřebení. Pro dokonalé vysušení je třeba upravit výšku stírače tak, aby se okraj zadní stěrky během práce v každém bodě ohýbal o cca 45° vzhledem k podlaze. V průběhu práce lze výšku stěrek upravit regulací výšky koleček umístěných za stíračem a vedle něj (obr. E, č. 3). Stírač ve tvaru písmene „V“

► zkontrolujte, zda je podpěra (obr. E, č. 6) stírače spuštěná; v opačném případě k jejímu spuštění pou-

žijte příslušnou páčku (obr. D, č. 2); ► vložte dva závitové kolíky (obr. E, č. 13) stírače do otvorů v podpěře (obr. E, č. 6); ► upevněte stírač utažením obou koleček (obr. E, č. 7). ► vložte rukojeť sací trubky úplně do stírače (obr. E, č. 8);

Stěrky stírače slouží k odstraňovaní vrstvy vody a čisticího prostředku z podlahy a umožňují tak dokonalé vysušení. Neustálým stíráním postupně dochází k obroušení a popraskání hran, které přicházejí do styku s podlahou, čímž se zhoršuje kvalita vysoušení, a proto je třeba stěrku vyměnit. Z tohoto důvodu často kontrolujte stav opotřebení. Pro dokonalé vysušení je třeba upravit výšku stírače tak, aby se okraj zadní stěrky během práce v každém bodě ohýbal o cca 45° vzhledem k podlaze. V průběhu práce lze výšku stěrek upravit regulací výšky koleček umístěných na stírači (obr. E, č. 9); dále je možné utažením nebo uvolněním šroubu (obr. E, č. 10) upravit sklon stírače.

Verze s válcem

Stěrky stírače slouží k odstraňovaní vrstvy vody a čisticího prostředku z podlahy a umožňují tak dokonalé vysušení. Neustálým stíráním postupně dochází k obroušení a popraskání hran, které přicházejí do styku s podlahou, čímž se zhoršuje kvalita vysoušení, a proto je třeba stěrku vyměnit. Z tohoto důvodu často kontrolujte stav opotřebení. Stroj je vybaven dvěma stírači k mytí a sušení jak během chodu vpřed, tak během chodu vzad. Stírače jsou opatřeny regulátory tlaku, aby se mohly přizpůsobit veškerým povrchům. Regulace se provádí otočením příslušné rukojeti (obr. E, č. 14):

► ve směru hodinových ručiček se tlak zvýší. ► proti směru hodinových ručiček se tlak sníží.

Přemístění vypnutého stroje

Přejete-li si stroj přemístit, proveďte následující úkony:

► pomocí příslušné páčky zvedněte stírač (obr. D, č. 2) - parabolický stírač a stírač ve tvaru písmene “V”; ► použitím rukojeti jako páky zvedněte přední část stroje (uveďte jej do svislé polohy) a přemístěte jej;

pokud je instalováno, vložte přepravní kolečko a postavte stroj pomocí rukojeti (standardní příslušenství

u verze s válcem). ► po přemístění stroje spusťte jeho přední část na zem.

Page 9

bohman

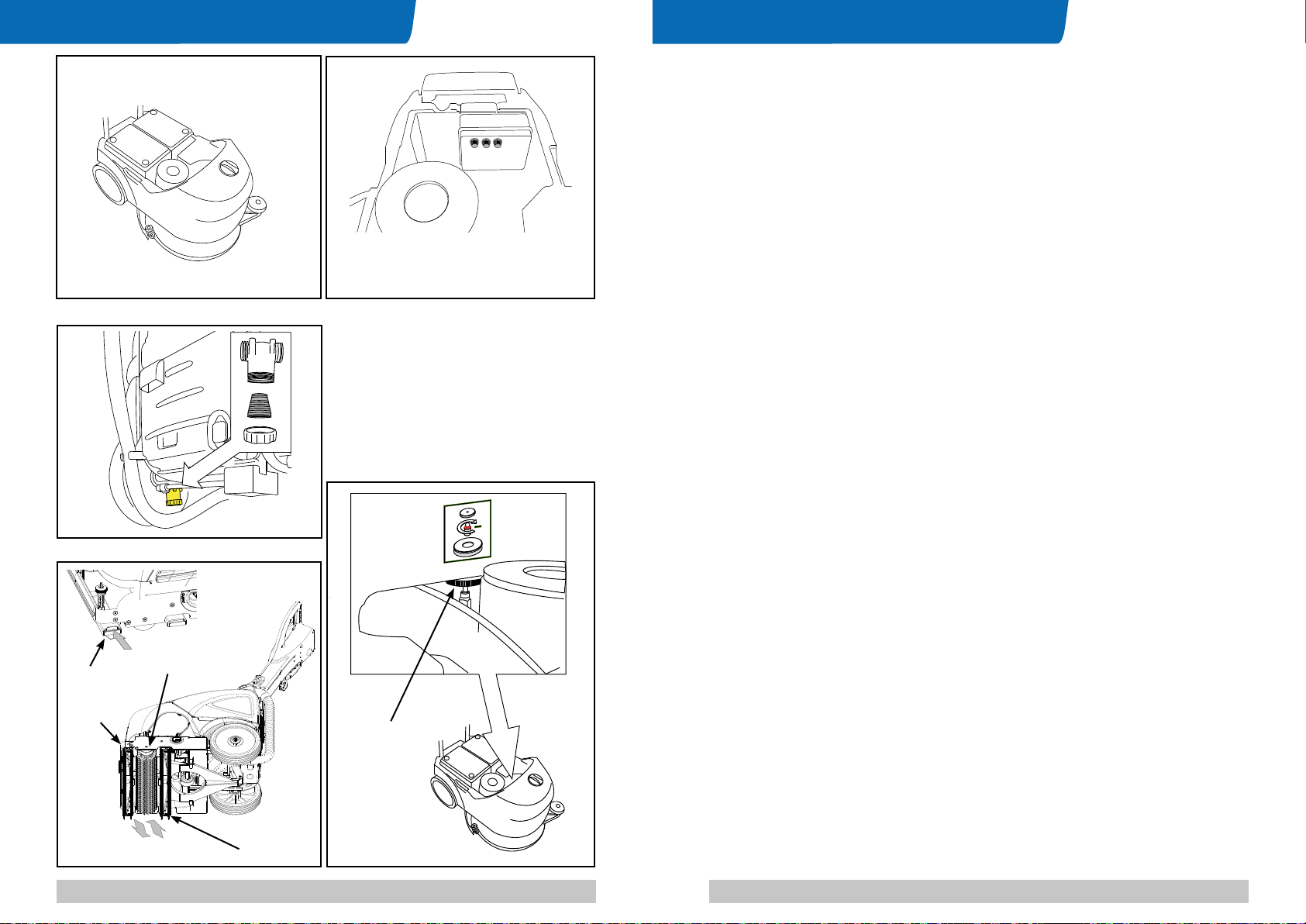

Montáž a výměna kartáče / vlečných kotoučů

Během upevňování a uvolňování kartáče/vlečného kotouče dávejte pozor na otáčení kartáče.

Nezahajujte práci, pokud nejsou správně instalovány kartáče nebo vlečné kotouče.

Standardní verze s kartáči a vlečnými kotouči Upevnění kartáče/vlečného kotouče: stiskněte hlavní vypínač a spusťte stroj (obr. C, č. 3) - “kontrolka svítí”, poté stiskněte tlačítko kartáče (obr. C, č. 4) - “kontrolka svítí”. Položte kartáč na podlahu před strojem. Použitím ru-

kojeti jako páky zvedněte přední část stroje, poté tuto přední část stroje spusťte na kartáč a vyrovnejte ji vzhledem ke krytům kartáče. Aktivujte na pár okamžiků ovládací páčku kartáče (obr. D, č. 1): takto se kartáč automaticky zasune do hlavy s přírubou. Pokud se vám to nepodařilo, potlačte znovu na držadlo a znovu proveďte vycentro-

vání a aktivování ovládací páčky kartáče. Uvolnění kartáče/vlečného kotouče: stiskněte hlavní vypínač a spusťte stroj (obr. C, č. 3) - “kontrolka svítí”, poté stiskněte tlačítko kartáče (obr. C, č. 4) - “kontrolka svítí”. Použitím rukojeti jako páčky zvedněte přední část stroje, poté opakovaně na několik okamžiků aktivujte ovládací páčku kartáče (obr. D, č. 1). Po několika impulzech se kartáč (nebo vlečný kotouč) uvolní a spadne na zem.

Verze s válcem

Upevnění válce kartáče:

► vypněte stroj, u verze s kabelem vytáhněte zástrčku z elektrické zásuvky; ► zvedněte jednou rukou přední část stroje; ► druhou rukou vložte kartáč na své místo a zatlačte na něj směrem nahoru, dokud nezapadne do správ-

né polohy (obr. P, č. 1);

► spusťte stroj dolů

Uvolnění válce kartáče:

► vypněte stroj, u verze s kabelem vytáhněte zástrčku z elektrické zásuvky; ► zvedněte jednou rukou přední část stroje; ► druhou rukou potáhněte za kartáč směrem dolů a vyjměte ho (obr. P, č. 1); ► spusťte stroj dolů;

NEBEZPEČÍ

POZOR

Čisticí prostředky - pokyny pro použití

Čisticí prostředky vždy nařeďte podle pokynů výrobce. Nepoužívejte chlornan sodný (SAVO) ani jiné oxidanty, zejména ve vysokých koncentracích, a nepoužívejte rozpouštědla ani uhlovodíky. Teplota vody a čisticího prostředku nesmí být vyšší než maximální teplota uvedená v

obsahovat písek a/nebo jiné nečistoty.

Stroj byl navržen k použití s nepěnivými a biologicky rozložitelnými čisticími prostředky určenými pro stroje k mytí a sušení podlah. Pro úplný a aktualizovaný seznam dostupných čisticích prostředků a chemických výrobků kontaktujte výrobce. Používejte výhradně výrobky určené k mytí podlah a odstraňování daného druhu špíny. Dodržujte bezpečnostní předpisy týkající se používání čisticích prostředků uvedené v odstavci „Bezpečnostní

pokyny“.

POZOR

technických údajích a nesmí

Nejistota měření, k m/sec

Vibrace přenášené na tělo

Nejistota měření, k m/sec

Maximální teplota vody a čisticího pro- středku

Nabíječka

Frekvence napájení Hz / / 50 - 60

Napájecí napětí V 24 24 115 - 240

Jmenovitý výkon W 950 1130 940

Jmenovitý proud A 39,5 47 7 - 4,4

0,6 0,6 0,4

HBV

m/sec

°C 4 - 55

V 100 - 240 /

Hz 50 - 60 /

/ / /

Příprava stroje k práci

Před zahájením práce si oblečte pracovní plášť, nasaďte sluchátka, protiúrazové a nepromokavé boty, masku na ochranu dýchacích cest, rukavice a jakýkoli jiný osobní ochranný prostředek uvedený výrob-

Před zahájením práce proveďte následující úkony:

cem čisticího prostředku používaného nebo nutného v prostředí, v němž se pracuje.

► modely na baterii: zkontrolujte míru nabití baterií (v případě potřeby je dobijte); ► ujistěte se, že rekuperační nádrž (obr. A, č. 2) je prázdná; pokud tomu tak není, vyprázdněte ji; ► příslušným předním otvorem

prostředkem ve vhodné koncentraci: voda musí dosahovat maximálně 5 cm pod okraj nádrže; ► namontujte kartáče nebo vlečné kotouče typu určeného na podlahy a vhodného k danému typu práce; ► zkontrolujte, zda je stírač dobře upevněn a připojen k sací trubce; ujistěte se, že přední ani zadní stěrka

není opotřebená. ► upravte pracovní výšku stěrek.

(obr. A, č. 8) naplňte nádrž na roztok čistou vodou a nepěnivým čisticím

POZOR

kg) Údaje mohou být bez předchozího upozornění změněny

Page 10

bohman

Bohman 4 TECHNICKÉ ÚDAJE

B 4 C 4

Pracovní šířka čištění mm 500

Šířka stírače mm 730

Hodinový výkon m

Počet kartáčů n° 1

Průměr kartáče mm 500

Maximální tlak kartáče Kg 16-20

Rychlost otáčení kartáče g/1° 155 140

Výkon motoru kartáče W 360 450

Výkon motoru trakce W /

Maximální rychlost Km/h 3,5

Výkon motoru sání W 550 400

Nádrž na roztok L 40

Rekuperační nádrž L 45

Průměr zadních koleček mm 250

Překonatelný sklon % 2

Hrubá hmotnost Kg 188 / 104

Přepravovaná hmotnost Kg 128 / 40

Počet baterií n° 2

Napětí baterie V 12

Kapacita jedné baterie Ah (5h) 105 /

Napájecí napětí V 24

Rozměry stroje mm

Rozměry prostoru pro baterie (délka, šířka, výška)

Rozměry obalu (délka, šířka, výška) mm 1270x680x1130

Akustický tlak (EN 60704)

Nejistota měření

Vibrace přenášené na ruce (IEC 603352-72)

/h 1750

X=1065 Z=1280 Z1=950

Y=715

mm 340x355x305 /

LpA

(dBA)

ahv

m/sec

70 / 73

2,5 / 2,5

≤2,5 / ≤2,5

115

220

► verze s válcem, upravte pracovní výšku válce kartáče otočením příslušné rukojeti (obr. Q, č. 1), regulaci

je třeba provést, když je stroj v pracovním režimu (přepravní kolečko uvolněné) se zástrčkou napáje- cího kabelu vytaženou (model s kabelem) z elektrické sítě nebo když je stroj vypnut (model na baterii).

INFORMACE

V případě, že stroj hodláte použít poprvé, doporučujeme, abyste ho krátce vyzkoušeli ve větších prosto-

rách bez překážek, abyste získali potřebný cvik.

Před novým naplněním nádrže na roztok vždy vyprázdněte rekuperační nádrž.

Aby čištění bylo účinné a stroj dosáhl dlouhé životnosti, se řiďte následujícími jednoduchými radami:

► připravte pracovní prostory a odstraňte případné překážky; ► začněte pracovat v nejvzdálenějším bodě, abyste pak nepošlapali právě vyčištěnou podlahu; ► zvolte co nejrovnější pracovní trasu; ► v případě rozsáhlých prostor si trasu rozdělte na paralelní obdélníkové úseky.

Nakonec případně podlahu setřete mopem nebo hadrem, abyste vyčistili místa, kam se mycí a sušicí stroj nedostane.

Práce

Poté, co jste stroj připravili k práci, postupujte následovně.

► Zapojte stroj následujícím způsobem:

► model s kabelem: vložte zástrčku do zásuvky elektrické sítě; ► pomocí příslušné páčky spusťte stírač (obr. D, č. 2) - standardní verze s kartáči a vlečnými kotouči; ► stiskněte hlavní vypínač (obr. C, č. 3) - “kontrolka svítí”; ► stiskněte tlačítko kartáče (obr. C, č. 4) - „kontrolka svítí”; po jeho aktivování se automaticky spustí také

odsávač a napájení roztokem. Pro delší použitelnost stroje lze aktivovat funkci ECO (viz odstavec

„Ovladače - Popisy“); ► stisknutím tlačítka (obr. D, č. 4) (modely s elektrickou trakcí) zvolte směr chodu ► otočením potenciometru (obr. D, č. 5) (modely s elektrickou trakcí) upravte rychlost posunu vpřed/vzad ► stlačte ovládací páčku kartáče (obr. D, č. 1). ► pravidelně kontrolujte, zda jsou kartáče napájeny čisticím roztokem a po jeho vyčerpání jej doplňte; ► během práce kontrolujte, zda je podlaha kvalitně vyčištěna, a upravujte proud roztoku, jímž je napájen

kartáč, pomocí kohoutku na roztok (obr. G, č. 2), u modelu ECS musí být kohoutek na roztok vždy úplně

otevřen.

POZOR

Při každém naplnění nádrže roztokem vždy vyprázdněte rekuperační nádrž.

► v rekuperační nádrži se nachází plovák (obr. I, č. 1), který slouží k přerušení sání, když dojde k naplnění

nádrže; v případě, že toto zařízení zasáhne, přerušte práci a nádrž vyprázdněte. ► Modely na baterii: pokud červená signalizační kontrolka (obr. C, č. 2) začne blikat, znamená to, že se

ulátory zanedlouho vybijí; po několika vteřinách se zablokuje fungování kartáče a odsávače, aby

akum

nedošlo k přílišnému vybití akumulátorů. Nabijte akumulátory. ► Model ECS a model s válcem: během práce je třeba zkontrolovat, že tlak mikrovlákna nebo válce na

pracovní plochu zůstane v povoleném provozním rozmezí. Pokud během fungování začnou blikat kon-

trolky nabíječky (obr. C, č. 2 - pouze u modelů na baterii), otočením rukojeti (obr. O, č. 1) u verze ECS

nebo rukojeti (obr. Q, č. 1) u verze s válcem je třeba snížit tlak mikrovlákna/válce; regulaci je možno

provést až po vytažení napájecího kabelu (model s kabelem) z elektrické sítě nebo po vypnutí

stroje (model na baterii). Pro přístup k tomuto zařízení zvedněte rekuperační nádrž.

Po dokončení práce:

► uvolněte ovládací páčku kartáče (obr. D, č. 1). ► vypněte stroj podržením tlačítka (obr. C, č. 3) na aspoň 4 vteřiny ► zvedněte příslušnou páčku (obr. D, č. 2), čímž dojde ke zvednutí stírače ze země, aby nedošlo k defor-

mací vysušovacích stěrek v důsledku neustálého působení tlaku - standardní verze s kartáči a vlečnými

kotouči;

► odstraňte kartáč (nebo vlečný kotouč), aby se nevratně nezdeformoval; ► postavte stroj použitím rukojeti jako páky, vložte přepravní kolečko; takto zamezíte zdeformování vysu-

šovacích stěrek a válce kartáče neustálým tlakem - u verze s válcem. ► v závislosti na modelu vyjměte zástrčku ze zásuvky v elektrické síti nebo odpojte baterie; ► vyprázdněte a vyčistěte rekuperační nádrž.

Některé užitečné rady pro optimální používání mycího a sušicího stroje

V případě, že je podlaha obzvlášť silně znečištěná, lze provést mytí a vysoušení zvlášť ve dvou fázích. Předmytí s použitím kartáčů nebo padu

Page 11

bohman

► stiskněte hlavní vypínač (obr. C, č. 3) - “kontrolka svítí”; ► stiskněte tlačítko kartáče (obr. C, č. 4) - “kontrolka svítí”; ► pro vypnutí sání stiskněte tlačítko sání (obr. C, č. 5) - “kontrolka nesvítí”, ► pro spuštění otáčení kartáče aktivujte ovládací páčku kartáče (obr. D, č. 1); ► ujistěte se, že je odsávač vypnut a že je stírač zvednutý; ► zahajte mytí. ► pomocí kohoutku na roztok (obr. G, č. 2) upravte proud roztoku, jímž je napájen kartáč; výstupní proud

napájení vodou musí být nadávkován vzhledem k rychlosti posuvu požadovaném pracovníkem obsluhy. Čím pomaleji se postupuje, tím musí být dodáváno méně vody.

► Pečlivě umyjte zejména velmi znečištěná místa - nechte čisticí prostředek chemicky působit za účelem

Sušení Spusťte stírač a sání a znovu projeďte prostor, který jste předtím umyli: takto docílíte pečli zkrátíte dobu nutnou k následným úkonům, které je nutno provést v rámci běžné údržby. Přejete-li si mýt a sušit zároveň, aktivujte současně kartáče, proud roztoku, stírač i motor sání.

Příslušenství Carpet - čistič koberců

Příslušenství se skládá ze saní, které umožňují vyčistit a vysušit jakýkoli typ koberce.

Pokyny pro montáž:

Práce:

Příslušenství Combi

Příslušenství Combi umožňuje mytí podlah tam, kam se nedostane mycí a sušicí stroj, jako například v rozích, na schodech, v prostorech, kde se nacházejí překážky. Chcete-li toto příslušenství použít, postupujte následovně:

Vypuštění špinavé vody

Vypouštěcí trubka rekuperační nádrže se nachází v zadní části stroje vpravo. Výše uvedenou nádrž vypustíte následovně:

odstranění a rozpuštění nečistot, zatímco kartáče budou provádět mechanickou činnost.

vého umytí a značně

► odstraňte oba stírače (obr. P, č. 2-3) z jejich uložení. ► vložte saně (obr. P, č. 4) do polohy (obr. P, č. 2). ► zvedněte víko (obr. R, č. 2) a vložte do něj zátku (obr. R, č. 3), která je součástí příslušenství CARPET

- ČISTIČ KOBERCŮ.

► zavřete víko a zablokujte ho v dané poloze.

► Otočte funkčním voličem do polohy Carpet - čistič koberců (obr. R, č. 1). ► Zmáčkněte tlačítko kartáče (obr. C, č. 4) a nechte čerpadlo v chodu - kontrolka musí svítit (obr. C, č.

6); aktivujte ovládací páčku kartáče (obr. D, č. 1) a na nejméně 3 vteřiny podržte tlačítko pro napájení

roztokem (obr. C, č. 6); kontrolka začne blikat, čerpadlo spustí vysokotlaké napájení (pouze u verze na BATERII). Pro obnovení standardního napájení stiskněte tlačítko pro napájení roztokem (obr. C, č. 6)

a podržte ho nejméně 3 vteřiny.

► Zahajte práci, stroj musí být používán pro posun vzad.

► vypněte stroj. ► zvedněte víko (obr. R, č. 2) a vložte spojku Combi (obr. S, č. 1) na své místo tak, aby otvor směřoval

nahoru.

► zavřete víko (obr. R, č. 2) na spojce Combi, aby se zablokovalo na svém místě. ► pokud je instalován, otočte funkčním voličem do polohy FLOOR (obr. R, č. 1). ► spusťte sání několikavteřinovým podržením tlačítka sání (obr. C, č. 5), dokud nezačne blikat kontrolka;

v tomto režimu lze také stisknutím tlačítka (obr. C, č. 6) aktivovat napájení roztokem.

► uchopte příslušenství, aktivováním páčky (obr. S, č. 2) nastříkejte čistící roztok, rozetřete na podlaze

pomocí štětin (obr. S, č. 3) a odstraňte špínu.

► neustále kontrolujte, zda nedošlo k vyprázdnění nádrže na čistou vodu, neboť provoz čerpadla nasucho

jej může nenávratně poškodit.

► po dokončení mytí s příslušenstvím stroj vypněte.

Použijte osobní ochranné prostředky vhodné pro úkon, který hodláte provést.

Při vypouštění musí být stroj odpojen od napájení elektřinou.

► uveďte stroj do blízkosti výpustného otvoru; ► odpojte vypouštěcí trubku (obr. A, č. 7) z uložení jejím uchopením na úrovni upevňovací pružiny a vo-

dorovně za ni potáhněte; ► podržte konce trubky co nejvýše a odstraňte z trubky zátku; ► spouštějte postupně konce trubky a kontrolujte ze země intenzitu a výšku proudu; ► zjistěte množství zbytkových nečistot v rekuperační nádrži a v případě potřeby ji vymyjte; ► ucpěte vypouštěcí trubku zátkou a zkontrolujte, zda je dokonale uzavřena; vložte trubku na své místo.

NEBEZPEČÍ

bohman

Nejistota měření, k m/sec

Vibrace přenášené na tělo

Nejistota měření, k m/sec

Maximální teplota vody a čisticího pro- středku

Nabíječka

Frekvence napájení Hz / / 50 - 60

Napájecí napětí V 24 / 115 - 240

Jmenovitý výkon W 910 / 850

Jmenovitý proud A 38 / 7,4 - 3,8

kg) Údaje mohou být bez předchozího upozornění změněny

0,6 / 0,4

HBV

m/sec

°C 4 - 55

V 100 - 240 /

Hz 50 - 60 /

/ / /

Page 12

bohman

ROZMĚRY STROJE

► nyní můžete zahájit nové mytí a sušení.

Vypuštění čisté vody

NEBEZPEČÍ

Použijte osobní ochranné prostředky vhodné pro úkon, který hodláte provést.

Při vypouštění musí být stroj odpojen od napájení elektřinou.

Nádrž vypustíte následovně:

► uveďte stroj do blízkosti výpustného otvoru; ► odšroubujte uzávěr (obr. G, č. 1); ► po vypuštění nádrže na roztok opětovně přišroubujte uzávěr (obr. G, č. 1).

INFORMACE

Roztok vody a čisticího prostředku lze použít také k omytí rekuperační nádrže.

DOBA NEČINNOSTI

Pokud stroj nebude po delší dobu používán, je třeba demontovat a umýt stírač a kartáč (nebo vlečný kotouč) a uložit je na suché místo (pokud možno zabalené do sáčku nebo plastového materiálu), chráněné před prachem. Dále se ujistěte, že jsou nádrže úplně prázdné a dokonale čisté. Odpojte stroj od elektrického napájení (v závislosti na modelu odpojte zástrčku z elektrické sítě nebo konektor od kabeláže baterií). Modely na baterii: před uložením baterií do skladu baterie úplně nabijte. Během doby nečinnosti pravidelně nabíjejte také vyrovnávací baterii (nejméně jednou za dva měsíce), aby byly akumulátory neustále udržovány maximálně nabité.

POZOR

Pokud nejsou akumulátory pravidelně dobíjeny, mohlo by dojít k jejich nevratnému poškození.

ÚDRŽBA A DOBÍJENÍ BATERIÍ

Z baterií unikají hořlavé výpary: než baterie zkontrolujete nebo do nich doplníte roztok, uhaste oheň nebo

Aby nedošlo k trvalému poškození baterií, nikdy je úplně nevybíjejte.

Pamatujte si, že když bliká příslušná červená kontrolka (obr. C, č. 2) na řídicím panelu, je třeba baterie nabít. Postup nabíjení

► spojte konektor externí nabíječky s konektorem kabeláže baterie, pokud stroj nemá integrovanou

nabíječku baterií (CT46), (obr. H, pol. 2).

► pokud je stroj vybaven vlastním příslušenstvím, zapojte napájecí kabel nabíječky (obr. H, č. 1).

V případě gelových baterií použijte pouze nabíječku speciálně určenou pro gelové akumulátory.

► nabití proveďte podle pokynů uvedených v návodu týkajícím se nabíječky; ► po dobití odpojte konektory; ► opětovně připojte konektor kabeláže baterie do konektoru stroje (stroj s externí nabíječkou).

Nekontrolujte baterie vytvářením jisker.

Níže uvedené úkony proveďte ve větraných prostorech.

NEBEZPEČÍ

řeřavé uhlíky.

POZOR

X-Y-Z: Viz tabulka „TECHNICKÉ ÚDAJE“

POKYNY PRO ÚDRŽBU

Činnosti údržby se nesmí provádět před odpojením zástrčky přívodního kabelu (model s kabelem)

elektrické sítě nebo po vyjmutí pojistky v zapojení baterie (model s baterií).

U modelů s kabelem je kromě toho nutné, aby pracovník obsluhy mohl vždy z jakéhokoli místa, ve kterém

se nachází, kontrolovat, zda je zástrčka během údržby odpojená od elektrické zásuvky.

Činnost údržby elektrického systému a v každém případě všechny činnosti, které nejsou výslovně pop-

s platnými bezpečnostními předpisy a pokyny v tomto návodu k obsluze.

NEBEZPEČÍ

Page 13

bohman

Údržba - Všeobecné pokyny

Provádění pravidelné údržby v souladu s pokyny poskytnutými výrobcem zaručí lepší výkonnost a delší životnost stroje.

Při čištění stroje vždy dodržujte následující upozornění:

► nepoužívejte vodní čističe: do prostoru, kde se nacházejí elektrické součásti, nebo do motorů by mohla

vniknout voda, v důsledku čehož by mohlo dojít k poškození nebo riziku zkratu; ► nepoužívejte páru, aby se tepelně nezdeformovaly plastové součásti; ► nepoužívejte uhlovodíky ani rozpouštědla: mohlo by dojít k poškození krytů a gumových součástí.

Běžná údržba

► Odstraňte zátku z rekuperační nádrže, vyčistěte plovák (obr. I, č. 1) a ujistěte se, že se může volně

pohybovat po kolíku; ►

Stěrky stírače: výměna

Stěrky stírače slouží k zachycení vrstvy vody a čisticího prostředku z podlahy a umožňují tak dokonalé vysušení. Neustálým stíráním postupně dochází k obroušení a popraskání hran, které přicházejí do styku s podlahou, čímž se zhoršuje kvalita vysoušení, a proto je třeba stěrku vyměnit. Obrácení nebo výměna stěrek: Parabolický stírač

► pomocí příslušné páčky spusťte stírač (obr. D, č. 2); ► otočte stroj dozadu a opřete rukojeť o podlahu. ► sejměte rukojeť sací trubky (obr. E, č. 4) ze stírače; ► odšroubováním obou koleček (obr. E, č. 1) vyjměte stírač z jeho podpěry (obr. E, č. 2); ► odšroubováním koleček (obr. E, č. 5) demontujte tlačné prvky stěrek a stěrky ► opětovně stěrku namontujte obrácením hrany, která je v kontaktu s podlahou, dokud se neopotřebují

všechny čtyři hrany nebo namontujte novou stěrku a upevněte ji šroubky do tělesa stírače; ► vraťte na své místo oba tlačné prvky stěrek i stěrky samotné a zašroubujte kolečka, které jste předtím

uvolnili.

► podle pokynů uvedených v odstavci „Montáž a regulace stírače“ opětovně namontujte stírač do jeho

Stírač ve tvaru písmene „V“

Verze s válcem

Pojistky: výměna (modely na baterii) (obr. L)

Pojistky, které chrání elektrozařízení, se nacházejí v prostoru pro baterie. Tabulka pojistek: Úplná tabulka pojistek je uvedena v katalogu náhradních dílů.

Pojistky: výměna (modely s kabelem) (obr. M)

Pojistky, které chrání elektrozařízení, se nacházejí na nádobě obsahující elektrozařízení. Tabulka pojistek: Úplná tabulka pojistek je uvedena v katalogu náhradních dílů.

V případě, že pojistka opětovně vyhořela, je třeba zjistit a opravit závadu na kabeláži, kartách (pokud jsou součás-

podpěry.

► pomocí příslušné páčky spusťte stírač (obr. D, č. 2); ► sejměte rukojeť sací trubky (obr. E, č. 8) ze stírače; ► úplným odšroubováním obou koleček (obr. E, č. 7) vyjměte stírač z jeho podpěry (obr. E, č. 6); ► otevřením háčku (obr. E, č. 11) demontujte tlačné prvky stěrek ► opětovně stěrku namontujte obrácením hrany, která je v kontaktu s podlahou, dokud se neopotřebují

všechny čtyři hrany nebo namontujte novou stěrku a upevněte ji šroubky do tělesa stírače; ► vraťte na své místo oba tlačné prvky stěrek i stěrky samotné a zavřete háček. ►

podle pokynů uvedených v odstavci „Montáž a regulace stírače“ opětovně namontujte stírač do jeho

podpěry.

► odstraňte oba stírače (obr. P, č. 2-3). ► otočte stírače. ► potažením sejměte opotřebované stěrky a vyměňte je za nové, přičemž vystupující zoubek vložte do

příslušného uložení. ► opětovně namontujte stírače do jejich podpěry.

Nikdy neinstalujte pojistku, jejíž hodnota proudu přesahuje stanovenou hodnotu.

POZOR

X-Y-Z: Viz tabulka „TECHNICKÉ ÚDAJE“

bohman

Page 14

bohman

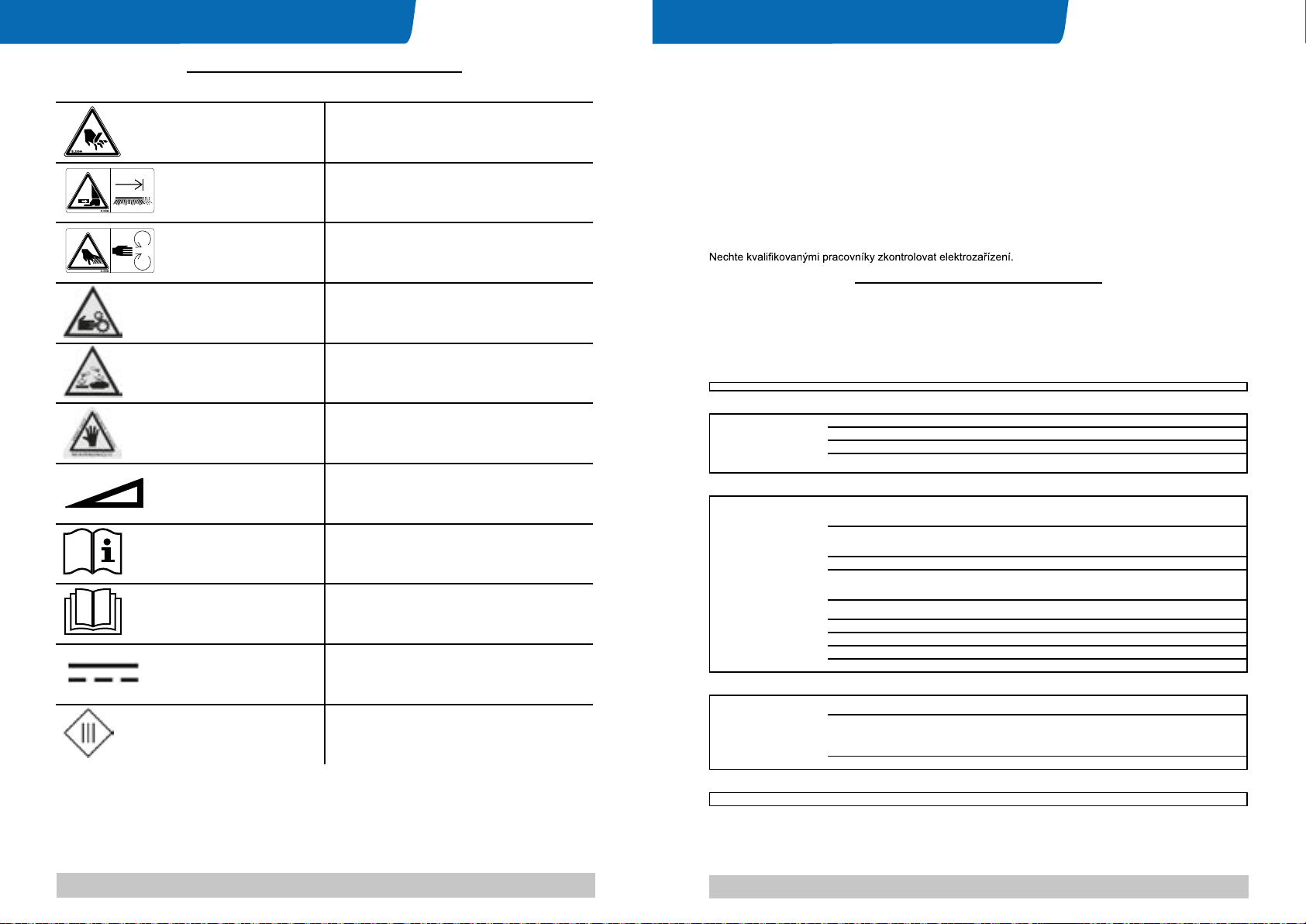

BEZPEČNOSTNÍ UPOZORNĚNÍ

POZOR, NEBEZPEČÍ USEKNUTÍ

POZOR, NEBEZPEČÍ ROZDRCENÍ KONČETIN

POZOR, NEBEZPEČÍ ODŘENÍ

POZOR, NEBEZPEČÍ, ORGÁNY V POHYBU

POZOR, NEBEZPEČÍ, VÝSKYT KYSELIN

POZOR, HORKÁ PLOCHA

PŘEKONATELNÝ SKLON

Pravidelná údržba

Úkony, které je třeba provádět každý den Každý den po skončení práce proveďte následující úkony:

► odpojte elektrické napájení stroje; ► vyprázdněte rekuperační nádrž a případně ji vyčistěte; ► vyčistěte stěrky stírače a zkontrolujte stav opotřebení; v případě potřeby je vyměňte. ► zkontrolujte, zda není sací otvor stírače ucpaný; pokud ano, odstraňte případné usazeniny nečistot; ► Model na baterie: nabijte baterie podle výše uvedených pokynů.

Úkony, které je třeba provádět každý týden

► vyčistěte plovák rekuperační nádrže a zkontrolujte, zda správně funguje; ► vyčistěte sací trubku; ► vyčistěte rekuperační nádrž a nádrž na roztok; ► Model na baterie: zkontrolujte stav elektrolytu v bateriích a v případě potřeby doplňte destilovanou

vodu.

Úkony, které je třeba provádět každých šest měsíců

ZÁVADY, PŘÍČINY A NÁPRAVY

Jak odstranit případné závady

[B]= stroje na baterii

[K]= stroje s kabelem

Možné závady týkající se celého stroje.

ZÁVADY PŘÍČINY NÁPRAVY

Stroj nefunguje [B]= konektor baterií je odpojen [B]= připojte baterie ke stroji

Kartáč se netočí tlačítko kartáče má "zhasnutou kontrolku" stiskněte tlačítko kartáče

[B]= baterie jsou vybité [B]= nabijte baterie [B] [K]= vyhořelá pojistka [B] [K]= vyměňte pojistku [K]= zástrčka stroje je odpojená ze zásuvky v

elektrické síti

[K]= zapojte zástrčku do elektrické zásuvky

UŽIVATELSKÁ PŘÍRUČKA, NÁVOD K OBSLUZE

PŘEČTĚTE SI UŽIVATELSKOU PŘÍRUČKU

SYMBOL PRO STEJNOSMĚRNÝ PROUD

TŘÍDA KRYTÍ, TATO KLASIFIKACE PLATÍ POUZE PRO ZAŘÍZENÍ, KTERÉ FUNGUJE NA BATERII.

tlačítko kartáče má "blikající kontrolku" snižte tlak mikrovlákna na pracovní plochu

páčka kartáče není stlačená stlačte páčku kartáče [B] [K] zasáhla tepelná ochrana motoru kartáče:

motor se přehřál

konektor napájení nebo tepelné ochrany moto- ru je odpojený

[K]= vyhořelá pojistka [K]= vyměňte pojistku [B]= baterie jsou vybité [B]= nabijte baterie reduktor je poškozený nechte reduktor vyměnit motor je poškozený nechte motor vyměnit

motor kartáče má problémy se spuštěním (pouze u

modelu na kabel)

Stroj nemyje rovnoměrně kartáč nebo kotouč je opotřebovaný proveďte výměnu

pracujete se suchým kartáčem na velmi drs- ném povrchu

pracujete s prodlužovačkami elektrického napájecího kabelu o nevhodném průřezu nebo je napětí výrazně nižší než hodnota uvedená na štítku mycího a sušicího stroje (o 15 % nižší)

motor je poškozený nechte motor vyměnit

[B] [K] uvolněte páčku kartáče, stiskněte tlačítko kartáče - "kontrolka zhasnutá" a nechte stroj aspoň na 45’ vychladnout

opětovně připojte konektor napájení nebo tepelné

ochrany

otevřete kohoutek pro napájení roztokem

nepoužívejte prodlužovačky o nevhodném průřezu. Zvyšte průřez elektrických vodičů a zajistěte elektrické zásuvky s větším napětím

Page 15

bohman

LED

SW1

SW2

bohman

Roztok neproudí ven tlačítko pro napájení roztokem má "zhasnutou

kontrolku" nádrž na roztok je prázdná naplňte nádrž na roztok

stiskněte tlačítko pro napájení roztokem

motor kartáče stojí aktivujte motor pomocí páčky kartáče trubka, která přivádí roztok do kartáče, je ucpaná odstraňte nečistoty a potrubí znovu zapojte kohoutek je špinavý nebo nefunguje nechte kohoutek vyčistit nebo vyměnit elektrický ventil je poškozený vyměňte elektrický ventil

Proud roztoku se přerušuje

elektrický ventil je poškozený vyměňte elektrický ventil

Motor sání nefunguje tlačítko sání má "zhasnutou kontrolku" •stiskněte tlačítko sání

Stírač nečistí nebo dobře

neodsává

Baterie málo vydrží (pou-

ze u modelu na baterii)

Akumulátor se během použití příliš rychle vybíjí,

i když byl správně nabit a zdálo se, že je po nabití stejnoměrně nabitý, což bylo zkontrolováno husto-

měrem (pouze u modelu na baterii)

Akumulátor se během použití příliš rychle vybíjí,

proces nabíjení elektronickou nabíječkou je příliš rychlý a po jeho skončení má akumulátor správné napětí (cca 2,14 V na jeden prvek naprázdno), ale ze zkoušky provedené

hustoměrem vyplývá, že není nabitý rovnoměrně

(pouze u modelu na ba-

terii)

motor sání není napájen nebo je poškozený zkontrolujte, zda je konektor napájení motoru

hrana gumových stěrek, které jsou v kontaktu s podlahou, je oblá

stírač nebo trubka jsou ucpané nebo poškozené

zasáhl plovák (rekuperační nádrž je plná) nebo je plovák zablokovaný nečistotami či poškozený

sací trubka je ucpaná zprůchodněte trubku sací trubka není napojena na stírač nebo je

poškozená motor sání není napájen nebo je poškozený viz bod "Motor sání nefunguje"

póly a svorky baterií jsou znečištěné nebo zoxi- dované

stav elektrolytu je nízký doplňte destilovanou vodu do všech prvků podle

nabíječka nefunguje nebo je nevhodná viz pokyny týkající se nabíječek mezi jednotlivými prvky baterie jsou viditelné

rozdíly v hustotě

akumulátor je nový a nefunguje na 100 %, jak by měl

stroj je po delší dobu nepřetržitě používán na maximální výkon a výdrž baterie není dostatečná

elektrolyt se vypařil a úplně nepokrývá desky doplňte do každého prvku destilovanou vodu,

akumulátor dodaný výrobcem již naplněný kyselinou byl před jeho prvním nabitím a použitím

příliš dlouho uskladněn

správně připojen k hlavní kabeláži; v druhém případě motor vyměňte

vyměňte gumovou stěrku

zprůchodněte součásti a odstraňte závadu

vyprázdněte rekuperační nádrž nebo plovák

opravte

zapojte nebo opravte trubku

vyčistěte a promažte póly a svorky, nabijte baterie

pokynů

vyměňte poškozenou baterii

aby akumulátor dosahoval maximálního výkonu, je třeba ho uvést do záběhu provedením 20 - 30

kompletních cyklů nabití a vybití v povolených a možných případech použijte aku-

mulátory s jinými, již nabitými akumulátory

dokud nebudou desky úplně ponořené, a akumulátor nabijte

pokud nabití běžnou nabíječkou není účinné, je

třeba provést dvojí nabití, a to následovně:

- jedno pomalé nabití trvající 10 hodin proudem rovnajícím se 1/10 nominálního výkonu rozvržené do 5 hodin (př.: u akumulátoru o 100 Ah (5) je třeba nastavit proud 10 A a nabití provést manuální nabíječkou);

- hodinová přestávka;

- nabití normální nabíječkou.

NABÍJEČKA

Přepínače se nacházejí za černým kulatým víkem, které je umístěno na přední straně nabíječky. Za zelenou kontrolkou najdete dvě sady vypínačů (SW1 a SW2).

CT15

SW1 SW2

DP1 DP2 DP1 DP2

Charging current Charging Termination Curve TCL Function

ON: half charging

current (2,5A)

OFF: maximum char-

ging current (5A)

Default Setting

ON: stop charge OFF: IUUO-GEL for

at 27,6V

Default Setting

generic GEL and

AGM batteries

ON: IUIa-AGM

DISCOVER for

DISCOVER AGM

batteries

Default Setting

OFF: TCL enabled

ON: TCL disabled

Default Setting

CT30 ECO

SW1 SW2

DP1 DP2 DP1 DP2

Charging current Charging Termination Curve TCL Function

ON: half charging

current (2,5A)

OFF: maximum

charging current

(5A)

Default Setting

ON: stop charge ON: IUIa-AGM DISCOVER for

at 27,6V

Default Setting

DISCOVER AGM batteries

OFF: IUUO-GEL for generic GEL

and AGM batteries

Default Setting

OFF: TCL

enabled

ON: TCL disabled

Default Setting

CT30 - CT45

SW1 SW2

DP1 DP2 Curve DP1 V DP2

ON OFF IUIa-ACD for Wet batteries OFF 24 ON

OFF OFF

OFF ON

ON ON

IUIa-GEL for GEL batteries of Exide-

Sonnenschein and Haze

IUOU-GEL for GEL and AGM batteries of

other manufacturers

IUIa-AGM for Discover AGM batteries

Default Setting

ON 12 OFF TCL enabled

TCL disabled

Default Setting

RED

YELLOW

RED

YELLOW

LED

RED

YELLOW

LED

GREEN

SW1

SW2

DP1

DP2

DP1

OFF

DP1

OFF

LED

DP1

OFF

LED

DP2 ON

OFF

DP2

DP1

DP2 ON

OFF

SW1

SW2

DP2

DP1

DP2 ON

OFF

Page 16

bohman

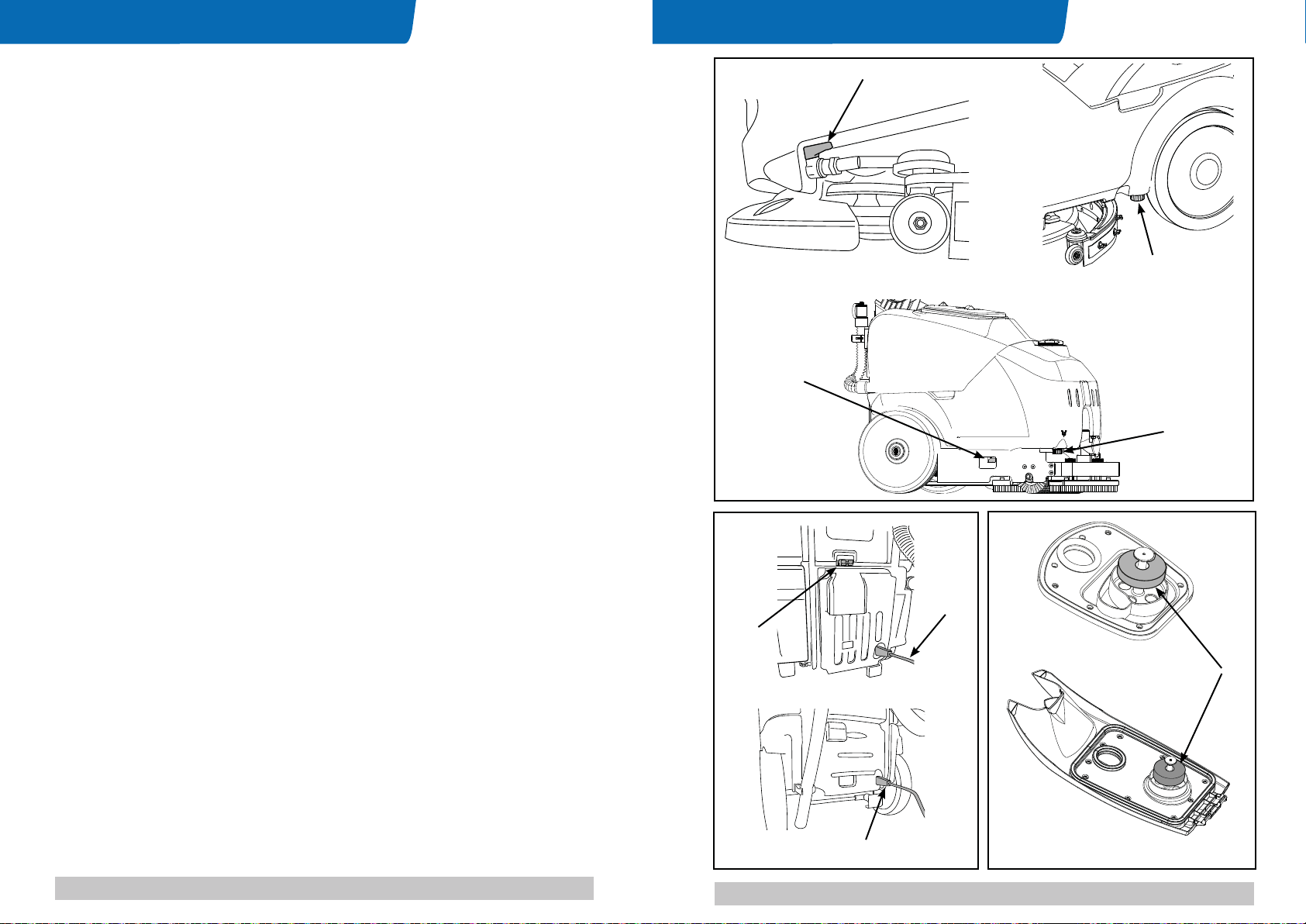

OBRÁZKY

Akumulátor po dokončení procesu nabíjení elektronickou nabíječkou nemá správné napětí (cca 2,14 V na jeden prvek na-

prázdno) a ze zkoušky provedené hustoměrem vyplývá, že není nabitý rovnoměrně (pouze u mo-

delu na baterii)

Akumulátor po dokončení

procesu nabíjení elektronickou nabíječkou nemá správné napětí (cca 2,14 V na jeden prvek naprázd-

no) a ze zkoušky provedené hustoměrem vyplývá, že je vybitý pouze jeden

nebo několik málo prvků (pouze u modelu na ba-

terii)

Elektrolyt obsažený v akumulátoru je kalný (odka-

lení) (pouze u modelu na baterii)

akumulátor nebyl připojen k nabíječce (například proto, že nízkonapěťový konektor nabíječ-

ky byl nesprávně zapojen ke konektoru stroje) nabíječka a elektrická zásuvka, k níž je připoje-

na, nejsou kompatibilní

nabíječka nebyla správně instalována s ohledem na skutečné napětí v napájecí zásuvce

nabíječka nefunguje

jeden či více prvků je poškozeno pokud je to možné, vyměňte poškozené prvky.

vypršel počet cyklů nabití/vybití akumulátoru stanovených výrobcem

akumulátor byl nabit příliš vysokým proudem vyměňte akumulátor akumulátor byl nabit nad minimální limit dopo-

ručený výrobcem

zapojte nabíječku ke konektoru akumulátoru

zkontrolujte, zda vlastnosti elektrického napájení uvedené na výrobním štítku baterie odpovídají vlastnostem elektrické sítě

zkontrolujte, zda jsou zapojení primárního obvodu transformátoru uvnitř nabíječky správná (prostu- dujte si návod týkající se nabíječky)

zkontrolujte, zda do nabíječky proudí napětí, zda nejsou vyhořelé případné pojistky a zda je akumulátor napájen proudem; zkuste provést nabití také jiným usměrňovačem: pokud nabíječka skutečně nefunguje, obraťte se na technický servis a uveďte výrobní číslo nabíječky

U 6V nebo 12V akumulátorů ve formě monobloku vyměňte celý akumulátor

vyměňte akumulátor

Chybové kódy na displeji, verze na baterii

Kontrolka tlačítka kartáče (obr. C, č. 4), 2x rychle blikne / pauza / znovu 2x rychle blikne. Chyba - zkrat kartáče.

Kontrolka tlačítka kartáče (obr. C, č. 4), 1x blikne / pauza / znovu 1x blikne. Chyba - nadproud

Kontrolka tlačítka odsávače (obr. C, č. 5), 2x rychle blikne / pauza / znovu 2x rychle blikne.

Kontrolka tlačítka odsávače (obr. C, č. 5), 1x blikne / pauza / znovu 1x blikne. Chyba - nadproud

Kontrolka tlačítka kartáče (obr. C, č. 4) + kontrolka tlačítka odsávače (obr. C, č. 5), sou-

časně zablikají / pauza / znovu současně zablikají.

Kontrolka tlačítka kartáče (obr. C, č. 4), 4x rychle blikne / pauza / znovu 4x rychle blikne. Chyba - tepelná ochrana kartáče

Žlutá kontrolka nabíječky (obr. C, č. 2), 7x rychle blikne / pauza / znovu 7x rychle blikne. Chyba - stroj zapnutý s napájenou

Žlutá kontrolka nabíječky (obr. C, č. 2), 5x rychle blikne / pauza / znovu 5x rychle blikne. Chyba - nadměrné napětí baterie

Červená, žlutá, zelená kontrolka nabíječky bliká, (obr. C, č. 2) Chyba modelu ECS a modelu s

Chyba - zkrat odsávače.

Chyba - teplota elektronické karty

nabíječkou, není CT45 BT

válcem, nadměrná spotřeba motoru kartáče.

Page 17

bohman

CS 39

Page 18

bohman

7 - 13

2 - 12

CS 40

Page 19

bohman

CS 41

Page 20

bohman

CS 42

Page 21

bohman

CS 43

STANDARD

CARPETLAVAMOQUETTE

Page 22

bohman

TPC Bohman s.r.o. třída Tomáše Bati 283

763 02 Zlín, Czech Republic

DICHIARAZIONE DI CONFORMITA’ “CE”

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto al

IT FI

quale questa dichiarazione si riferisce è conforme alle seguenti Direttive Comunitarie:

“CE” CONFORMITY DECLARATION

We declare on our own responsibility that the product to which this

EN EL

declaration refers is in accordance with the following European Community Directives :

DECLARATION DE CONFORMITE “CE”

Nous déclarons sous notre exclusive responsabilité que le produit

FR SK

auquel cette déclaration se réfère est conforme aux directives européennes suivantes communautaire:

“CE” KONFORMITÄTSERKLÄRUNG

Auf unserer Alleinverantwortung erklären wir, daß das Produkt, auf das

DE HU

sich diese Erklärung bezieht entspricht den folgenden Richtlinien der Europäischen Gemeinschaft :

DECLARACIÓN “CE” DE CONFORMIDAD

Bajo nuestra exlusiva responsabilidad, declaramos que el producto,

ES CS

directivas comunitarias:

DECLARAÇÃO “CE” DE CONFORMIDADE

Declaramos sob a nossa exclusiva responsabilidade que o produto ao

PT ET

qual esta declaração se refere está em conformidade com as seguintes directivas comunitárias:

DECLARAÇÃO “CE” DE CONFORMIDADE

Declaramos sob a nossa exclusiva responsabilidade que o produto ao

NL LT

qual esta declaração se refere está em conformidade com as seguintes directivas comunitárias:

OVERENSSTEMMELSESERKLÆRING “CE”

Vi forsikrer under eget ansvar at folgende produkt som omfattes af

DA SL

denne erklæring er i overensstemmelse med vilkårene i folgende EU direktiver:

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE “CE”

Vi försäkrar under eget ansvar att följande produkt som omfatts av den-

SV PL

na försäkran i överensstämmelse med villkoren i följande Europeiska gemenskapens direktiv:

BEKREFTELSE OM OVERENSSTEMMELSE “CE”

Vi forsikrer under eget ansvar at folgende produkt som omfattes av

N LV

denne bekreftelsen er i overensstemmelse med vilkärene i folgende disse EU-direktivene:

YHDENMUKAISUUSVAKUUTUS “CE”

Vakuutamme omalla vastuulamme, että seuraava tuote jota tämä

vakuutus koskee, on yhdenmukainen seuraavassa Euroopan yhteisön

direktiivit :

Δηλώνουμε φέροντας την αποκλειστική ευθύνη ότι το προϊόν στο οποίο αναφέρεται η δήλωση αυτή είναι σύμφωνη με τις ακόλουθες οδηγίες της Ευρωπαϊκής Κοινότητας:

PREHLÁSENIE “EÚ” O ZHODNOSTI

Prehlasujeme na vlastnú zodpovednosť, že výrobok, na ktorý sa vzťahuje toto prehlásenie je zhodný s nasledujúcimi Európskeho spoločenstva:

“CE” MEGFELELŐSÉGI NYILATKOZAT

Saját felelősségünk alatt kijelentjük, hogy a termék, amelyre a nyilatkozat vonatkozik, megfelel az következő európai közösségi irányelvek:

Prohlašujeme výlučně na vlastní zodpovědnost, že výrobek, na který se vztahuje toto prohlášení je ve shodě s následujícími Evropského společenství:

Deklareerime meie ainuvastutuse juures, et see toode vastab järgmiste-

le standarditele ja Euroopa Ühenduse direktiivide:

Prisiimdami visą atsakomybę, mes pareiškiame, kad produktas, kuriam taikoma ši deklaracija, atitinka šiuos Europos Bendrijos direktyvas:

Izjavljamo na našo odgovornost, da je izdelek, na katerega se nanaša ta deklaracija, v skladu s sledečimi direktivami Evropske skupnosti :

Oświadczamy na naszą wyłączną odpowiedzialność, że produkt, którego dotyczy niniejsza karta gwarancyjna, jest zgodny z następującymi

dyrektywami Wspólnoty Europejskiej:

Prisiimdami visą atsakomybę, mes pareiškiame, kad produktas, kuriam taikoma ši deklaracija, atitinka šiuos Eiropas Kopienas direktīvas:

PROHLÁŠENÍ “CE” O SHODĚ

“CE” VASTAVUSDEKLARATSIOON

“CE” ATITIKTIES DEKLARACIJA

IZJAVA O SKLADNOSTI “CE”

DEKLARACJA ZGODNOŚCI “UE”

“CE” ATITIKTIES DEKLARACIJA

bohman

“CE”

2006/42/CE - 2014/30/CE - 2000/14/CE - 2011/65/EU - 2014/35/CE

Norme armonizzate applicate - Applied harmonised standards: Altri standards applicati - Others applied standards:

Prodotto-Product:

LAVASCIUGAPAVIMENTI - AUTOMATIC SCRUBBER

Modello-Model-Modèle-Modell-Modelo-Modell-Malli-MonteloMudel-Modelis:

Autorizovaná osoba k podpisu prohlášení.

Person authorised to compile the Technical File.

TPC Bohman s.r.o.

třída Tomáše Bati 283 763 02 Zlín, Czech Republic

Výrobní číslo / Serial n°

Incollare la matricola sulla garanzia. Coller la matricule sur la carte garantie. Pegar la matricula en la garantia. Registtratie-nummer op de garantie plakken. Klistr serienummeret på garantiseddelen. Liimaa sarjanumero takuutodistukseen. Stik the serial number on the warranty card . Maschinenummer auf den Garantieschein Kleben.

Cole o número de matrícula na garantia.

Klistr serienummeret pà garantiseddelen. Kollƒste ton ariqmÒ mhtrèon sthnsh eggÚhs

Výrobné číslo nalepte na záručný list. A sorozatszámot ragassza a garancialevélre. Nalepit výrobní číslo na záruku.

Seerianumber tuleb kinnitada garantiikaardile.

Garantiniame pase turi būti nurodytas serijos

numeris.

Serijska številka mora biti nalepljena na garanciji. Należy nakleić numer seryjny na kartę gwarancyjną.

Matricola-Serial n.-Matricule-Maschinennummer-Matricula-Serie-

nummer-Sarjanumero-Registratienummer -(Ariqmos) MhtrwonVýrobné číslo-Sorozatszám-Výrobní číslo-Seeria nr-Serijos

Nr.-Serijska številka-Nr seryjny-Serijos Nr.:

POSITION: General Manager Date: 01/09/17

NAME: Pavel Vepřek Signature:

Testato - Checked - Essayé - Geprüft - Testado - Provekort - Koeajettu - Getest -

Leverans -Dokimasmeno - Vyskúšané - Bevizsgált - Testováno - Kontrollitud - Patikrinta

- Preizkušeno -Sprawdzono - Patikrinta

Podpis zaměst-

nance kontroly Il collaudatore:

Výrobní číslo: Serial n°

Page 23

bohman

VŠEOBECNÉ INFORMACE

TPC Bohman s.r.o. třída Tomáše Bati 283

763 02 Zlín, Czech Republic

DICHIARAZIONE DI CONFORMITA’ “CE”

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto al

IT FI

quale questa dichiarazione si riferisce è conforme alle seguenti Direttive Comunitarie:

“CE” CONFORMITY DECLARATION

We declare on our own responsibility that the product to which this

EN EL

declaration refers is in accordance with the following European Community Directives :

DECLARATION DE CONFORMITE “CE”

Nous déclarons sous notre exclusive responsabilité que le produit

FR SK

auquel cette déclaration se réfère est conforme aux directives européennes suivantes communautaire:

“CE” KONFORMITÄTSERKLÄRUNG

Auf unserer Alleinverantwortung erklären wir, daß das Produkt, auf das

DE HU

sich diese Erklärung bezieht entspricht den folgenden Richtlinien der Europäischen Gemeinschaft :

DECLARACIÓN “CE” DE CONFORMIDAD

Bajo nuestra exlusiva responsabilidad, declaramos que el producto,

ES CS

directivas comunitarias:

DECLARAÇÃO “CE” DE CONFORMIDADE

Declaramos sob a nossa exclusiva responsabilidade que o produto ao

PT ET

qual esta declaração se refere está em conformidade com as seguintes directivas comunitárias:

DECLARAÇÃO “CE” DE CONFORMIDADE

Declaramos sob a nossa exclusiva responsabilidade que o produto ao

NL LT

qual esta declaração se refere está em conformidade com as seguintes directivas comunitárias:

OVERENSSTEMMELSESERKLÆRING “CE”

Vi forsikrer under eget ansvar at folgende produkt som omfattes af

DA SL

denne erklæring er i overensstemmelse med vilkårene i folgende EU direktiver:

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE “CE”

Vi försäkrar under eget ansvar att följande produkt som omfatts av den-

SV PL

na försäkran i överensstämmelse med villkoren i följande Europeiska gemenskapens direktiv:

BEKREFTELSE OM OVERENSSTEMMELSE “CE”

Vi forsikrer under eget ansvar at folgende produkt som omfattes av

N LV

denne bekreftelsen er i overensstemmelse med vilkärene i folgende disse EU-direktivene:

YHDENMUKAISUUSVAKUUTUS “CE”

Vakuutamme omalla vastuulamme, että seuraava tuote jota tämä

vakuutus koskee, on yhdenmukainen seuraavassa Euroopan yhteisön

direktiivit :

PREHLÁSENIE “EÚ” O ZHODNOSTI

Prehlasujeme na vlastnú zodpovednosť, že výrobok, na ktorý sa vzťahuje toto prehlásenie je zhodný s nasledujúcimi Európskeho spoločenstva:

“CE” MEGFELELŐSÉGI NYILATKOZAT

Saját felelősségünk alatt kijelentjük, hogy a termék, amelyre a nyilatkozat vonatkozik, megfelel az következő európai közösségi irányelvek:

Prohlašujeme výlučně na vlastní zodpovědnost, že výrobek, na který se vztahuje toto prohlášení je ve shodě s následujícími Evropského společenství:

“CE” VASTAVUSDEKLARATSIOON

Deklareerime meie ainuvastutuse juures, et see toode vastab järgmiste-

le standarditele ja Euroopa Ühenduse direktiivide:

“CE” ATITIKTIES DEKLARACIJA

Prisiimdami visą atsakomybę, mes pareiškiame, kad produktas, kuriam taikoma ši deklaracija, atitinka šiuos Europos Bendrijos direktyvas:

Izjavljamo na našo odgovornost, da je izdelek, na katerega se nanaša ta deklaracija, v skladu s sledečimi direktivami Evropske skupnosti :

DEKLARACJA ZGODNOŚCI “UE”

Oświadczamy na naszą wyłączną odpowiedzialność, że produkt, którego dotyczy niniejsza karta gwarancyjna, jest zgodny z następującymi

dyrektywami Wspólnoty Europejskiej:

“CE” ATITIKTIES DEKLARACIJA

Prisiimdami visą atsakomybę, mes pareiškiame, kad produktas, kuriam taikoma ši deklaracija, atitinka šiuos Eiropas Kopienas direktīvas:

“CE”

PROHLÁŠENÍ “CE” O SHODĚ

IZJAVA O SKLADNOSTI “CE”

2006/42/CE - 2014/30/CE - 2000/14/CE - 2011/65/EU - 2014/35/CE

Norme armonizzate applicate - Applied harmonised standards: Altri standards applicati - Others applied standards:

Prodotto-Product:

LAVASCIUGAPAVIMENTI - AUTOMATIC SCRUBBER

Modello-Model-Modèle-Modell-Modelo-Modell-Malli-MonteloMudel-Modelis:

Autorizovaná osoba k podpisu prohlášení.

Person authorised to compile the Technical File.

TPC Bohman s.r.o.

třída Tomáše Bati 283 763 02 Zlín, Czech Republic

Výrobní číslo / Serial n°

Cole o número de matrícula na garantia.

Klistr serienummeret pà garantiseddelen. Kollƒste ton ariqmÒ mhtrèon sthnsh eggÚhs

Výrobné číslo nalepte na záručný list. A sorozatszámot ragassza a garancialevélre. Nalepit výrobní číslo na záruku.

Seerianumber tuleb kinnitada garantiikaardile.

Garantiniame pase turi būti nurodytas serijos

numeris.

Serijska številka mora biti nalepljena na garanciji. Należy nakleić numer seryjny na kartę gwarancyjną.

Matricola-Serial n.-Matricule-Maschinennummer-Matricula-Serie-

nummer-Sarjanumero-Registratienummer -(Ariqmos) MhtrwonVýrobné číslo-Sorozatszám-Výrobní číslo-Seeria nr-Serijos

Nr.-Serijska številka-Nr seryjny-Serijos Nr.:

POSITION: General Manager Date: 01/09/17

NAME: Pavel Vepřek Signature:

Testato - Checked - Essayé - Geprüft - Testado - Provekort - Koeajettu - Getest -

Leverans -Dokimasmeno - Vyskúšané - Bevizsgált - Testováno - Kontrollitud - Patikrinta

- Preizkušeno -Sprawdzono - Patikrinta

Podpis zaměst-

nance kontroly Il collaudatore:

Výrobní číslo: Serial n°

Před jakoukoli manipulací se strojem si nejdříve pozorně přečtěte tento návod.

INFORMACE

Záměr návodu Tento návod byl vypracován výrobcem a je nedílnou součástí příslušenství stroje1. Je v něm uveden účel, pro který byl stroj zkonstruován, a obsahuje veškeré informace potřebné pro pracovníky

obsluhy2.

Kromě tohoto návodu, který obsahuje informace potřebné pro uživatele, byly vypracovány také publikace, v nichž jsou uvedeny informace určené pro techniky pověřené údržbou3. Případné pokyny vpravo nebo vlevo, ve směru nebo proti směru hodinových ručiček uvedené v této příručce se vždy týkají směru posunu stroje. Díky neustálému dodržování upozornění bude zajištěna bezpečnost pracovníků i stroje, hospodárnost provozu,

kvalitní výsledky a delší životnost stroje. V případě nedodržení pokynů může dojít ke zranění, poškození stroje, umyté podlahy a životního prostředí. Pro rychlejší vyhledávání témat si prostudujte souhrnný obsah, který se nachází na začátku návodu. Textové pasáže, kterým je třeba věnovat zvláštní pozornost, jsou tučně vytištěny a předchází jim níže znázorněné a popsané symboly.

NEBEZPEČÍ

Označuje, že je třeba věnovat pozornost tomu, aby nedošlo k situacím, které by mohly způsobit smrt

personálu nebo případné škody na zdraví.

POZOR

Označuje, že je třeba věnovat pozornost tomu, aby nedošlo k situacím, v jejichž důsledku by mohlo dojít

k poškození stroje, prostor, v nichž je stroj používán, a ekonomickým ztrátám.

INFORMACE

Zvlášť důležité pokyny.

Výrobce v rámci politiky neustálého rozvoje a zdokonalování výrobku může bez předchozího upozornění provádět změny. I když se stroj, který jste si zakoupili, značně liší od ilustrací obsažených v této příručce, je zajištěna jeho bezpečnost a správnost informací v návodu obsažených.

Označení stroje

Na výrobním štítku jsou uvedeny následující informace:

► model; ► napájecí napětí; ► celkový nominální výkon; ► sériové číslo (výrobní číslo); ► rok výroby; ► hmotnost bez obsahu vody; ► maximální sklon; ► čárový kód s výrobním číslem; ►

Dokumentace přiložená ke stroji

► Návod k použití; ► záruční list; ► prohlášení o shodě ES.

1 Termín "stroj" nahrazuje obchodní název výrobku, kterého se týká tento návod. 2 Osoby , které mají na starosti používání stroje; nesmí však provádět zásahy, jež vyžadují přesně vymezenou technickou

odbornost.

3 Osoby , které disponují zkušenostmi a odbornými znalostmi, byly seznámeny s normami a právními předpisy, jsou

schopny vykonávat potřebné činnosti a rozpoznat případná nebezpečí při manipulaci, instalaci, používání a údržbě stroje

a zamezit jim.
