Page 1

Page 2

Obsah

Odstraňování základních problémů 1

Seznam jednotlivých součástek 2, 3 Jak používat stavebnici Boffin 4

Sestavení letadla 5 Sestavení pohybového modulu 6, 7

O jednotlivých součástkách Boffin 8 - 10 Co je elektřina 11

VAROVÁNÍ PRO PROJEKTY SE SYMBOLEM

Obsahují p

VAROVÁNÍ: NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM -

Nikdy nepřipojujte obvod do elektrických zásuvek ve Vašem domě!

ohyblivé části. Nedotýkejte se motoru nebo ventilátoru během provozu. Doporučujeme chránit si zrak.

Odstraňování základních problémů

1. Většina problémů s obvodem je zapříčiněna jeho špatným sestavením. Vždy zkontrolujte, že Váš sestavený

obvod přesně odpovídá nákresu.

2. Ujistěte se, zda součástky s pozitivním / negativním znaménkem jsou správně umístěny dle nákresu.

3. Ujistěte se, že všechna spojení jsou dobře připojena.

4. Vyměňte baterie, je-li to třeba.

VAROVÁNÍ: Předtím než zapojíte obvod, zkon-

trolujte vždy elektroinstalaci. Nikdy nenechávejte obvod bez dozoru, pokud jsou v něm uloženy baterie. Nikdy nepřipojujte přídavné baterie ani další elektrické zdroje do Vašeho obvodu. Zlikvidujte jakékoliv prasklé nebo rozbité součástky.

Dohled dospělé osoby:

mohou lišit, proto by měli dospělí podle svého uvážení rozhodnout, které projekty jsou pro jejich

děti vhodné a bezpečné (návod umožňuje určit, zda je projekt pro dítě vhodný). Ujistěte se, že Vaše dítě četlo návod a dodržuje všechny doporučené instrukce a bezpečné postupy. Buďte nablízku dětem pro případ pomoci.

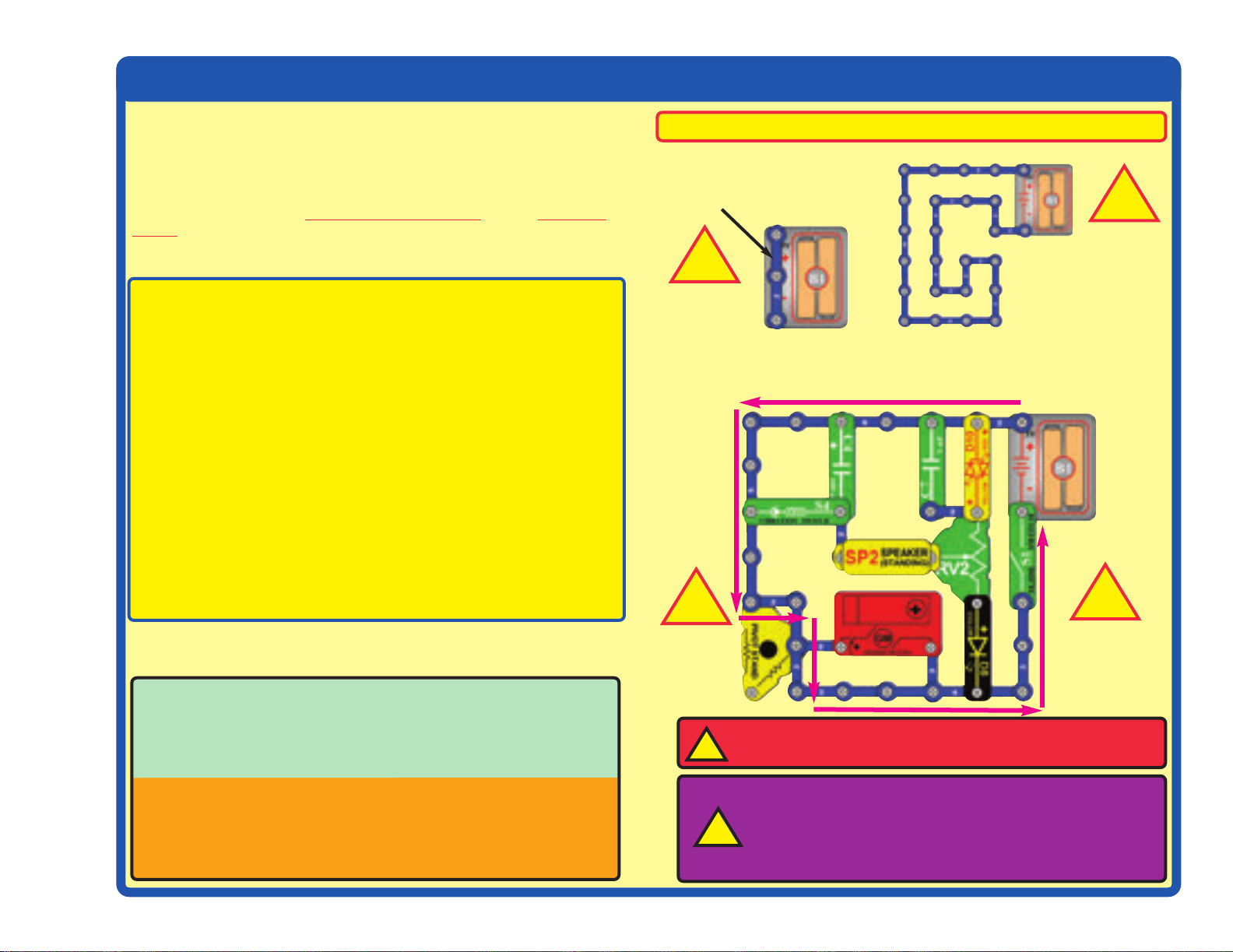

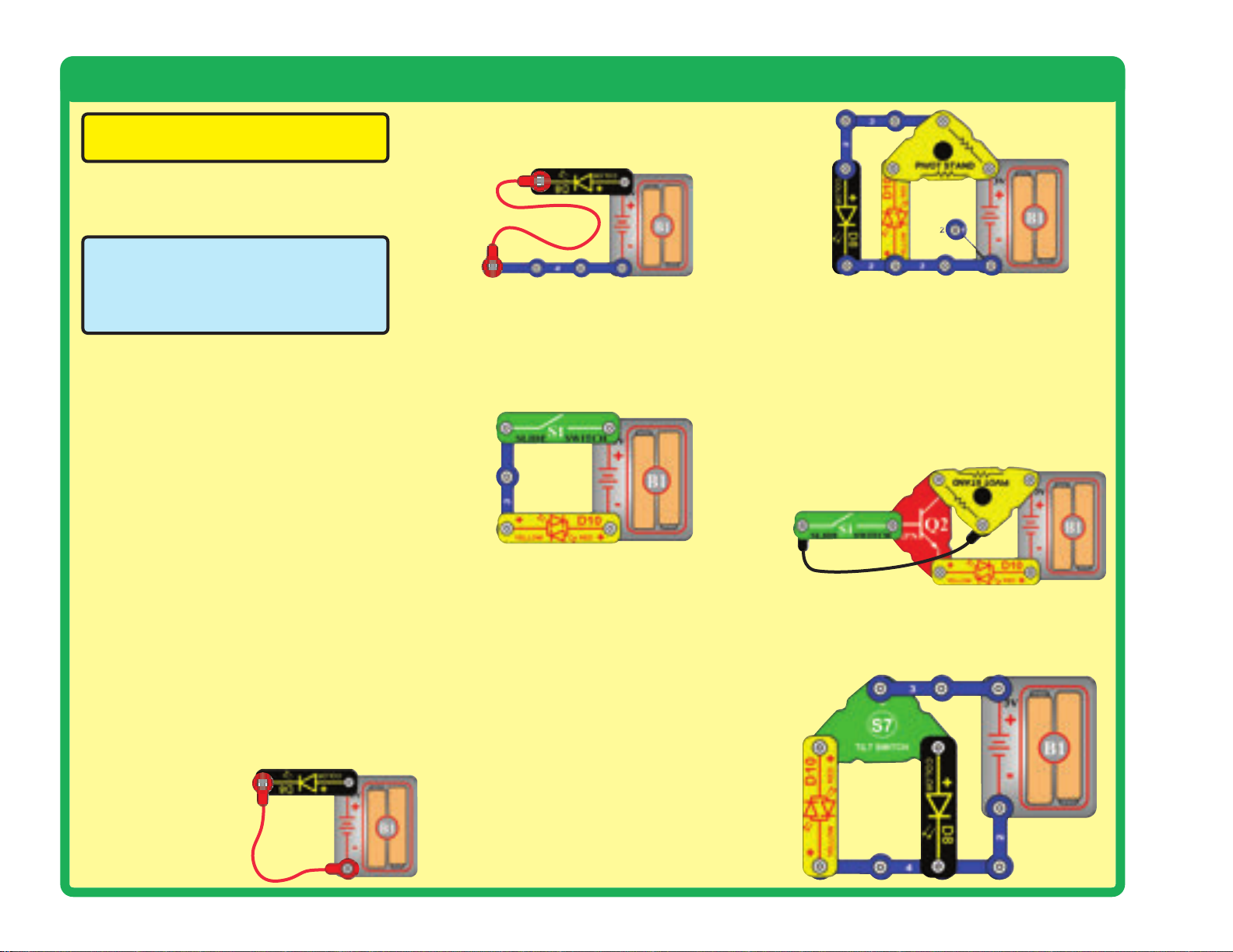

Správný a špatný postup při sestavování součástek 12

Pokročilé řešení problémů 13, 14 Seznam projektů 15, 16

Projekty 1 - 168 17 - 80 Poznámky 81 Ostatní výrobky z řady Boffin 82

VAROVÁNÍ: NEBEZPEČÍ SPOLKNUTÍ!

Obsahuje malé části. Není určeno pro děti do 3 let.

Tento výrobek je určen pro děti i dospělé, kteří četli návod a dodržují doporučení a varování.

Nikdy neupravujte součástky. Mohli byste narušit jejich bezpečnostní prvky a vystavit tak sebe nebo své děti riziku zranění.

Schopnosti dětí se

VAROVÁNÍ: Osoby, které jsou velmi citlivé

na blikající světla a rychle se měnící barvy nebo vzory, by měli být opatrní při hraní s touto hračkou.

Tento manuál si pečlivě uschovejte, protože obsahuje důležité informace.

V souladu s

ASTM

F963-96A.

5. V případě, že se světelný motor (M7) točí, ale světla se nezapnou, ujistěte se, že jste ho nainstalovali správně orientovanou stranou “+”.

Máte-li podezření, že některé díly jsou poškozené,

postupujte dle kapitoly Pokročilé řešení problémů na stranách 13-14 a určete, které z nich je třeba vyměnit.

Výrobce není zodpovědný za škody, které vznikly

v důsledku nesprávného zapojení.

-1-

Baterie:

󱕰Používejte pouze 1,5 V AA alkalické baterie (nejsou

součástí balení).

󱕰Vložte baterie správnou polaritou. 󱕰Nedobíjecí baterie nelze dobít. Dobíjecí baterie mo-

hou být dobíjeny pouze pod dohledem dospělé osoby a nesmí být dobíjeny přímo ve výrobku.

󱕰Nemíchejte staré a nové baterie.

●Nezapojujte baterie nebo jejich pouzdra paralelně.

󱕰Nemíchejte alkalické, standardní (karbonzinkové)

nebo dobíjecí (niklkadmiové) baterie.

󱕰Pokud jsou baterie vybité, vyndejte je z obvodu. 󱕰Nezkratujte nabíječky baterií. 󱕰Nikdy nevhazujte baterie do ohně a

nevystavujte je venkovním vlivům.

󱕰Baterie jsou zdraví škodlivé, skladujte je proto

mimo dosah malých dětí.

Page 3

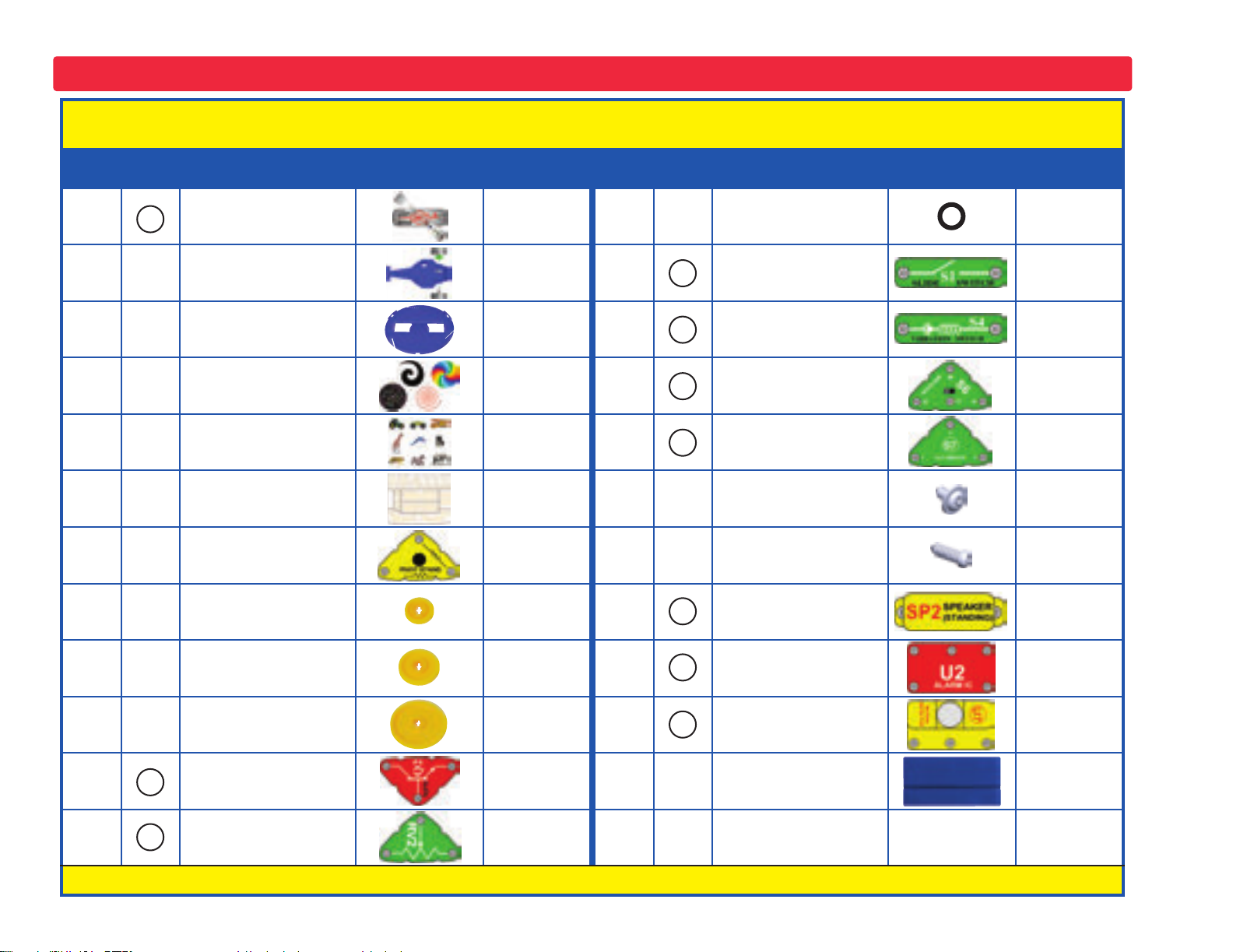

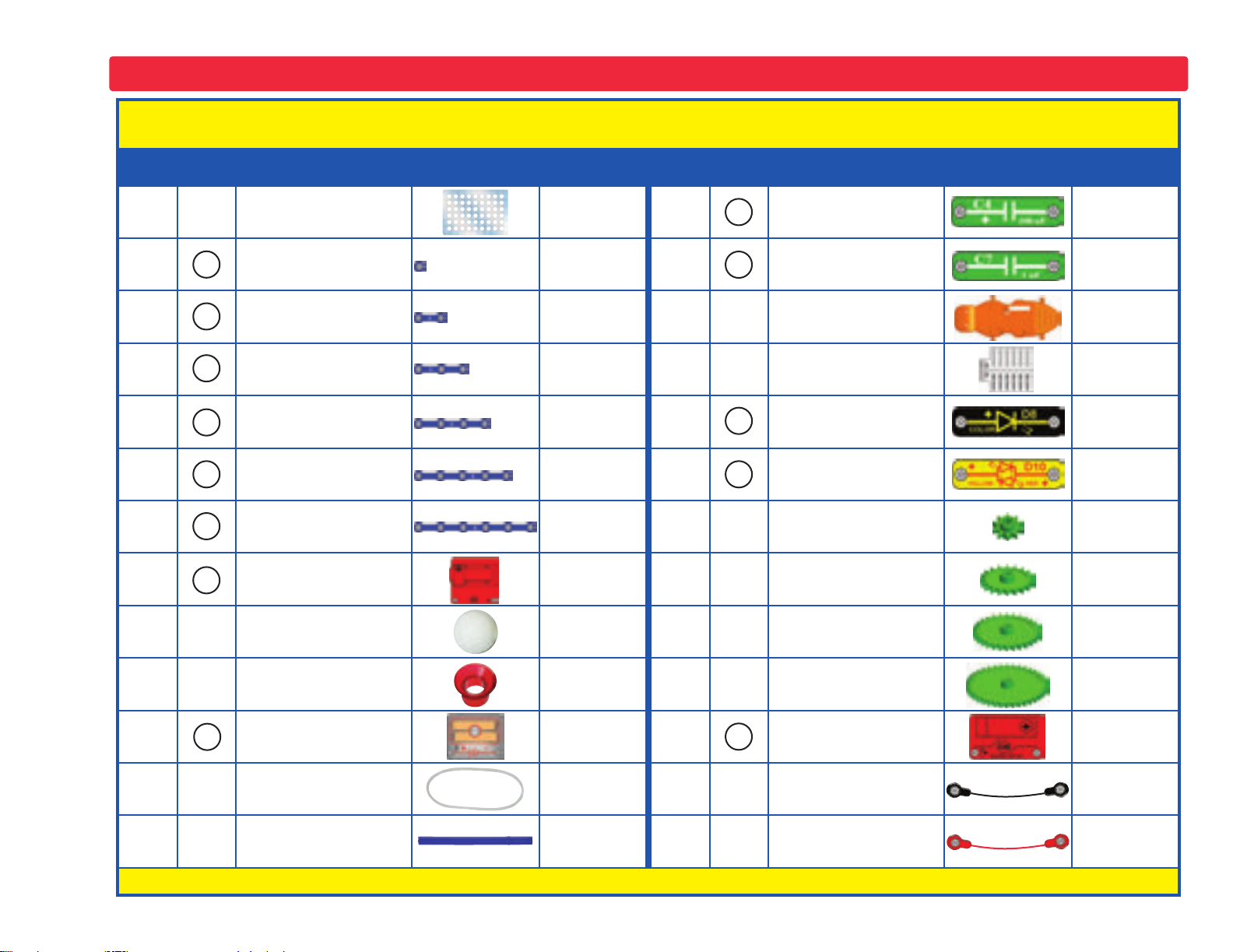

Seznam jednotlivých součástek, jejich symboly a čísla (barvy a styl se mohou měnit)

Důležžžité: Pokud po otevření nějaká součástka chybí nebo je poničena, nevracejte výrobek prodejci, ale kontaktujte nás:

[email protected], tel: 284 000 111, Zákaznický servis: ConQuest entertainment a.s., Hloubětínská 11, 198 00 Praha 9, www.boffin.cz , www.toy.cz.

Ks Kód Název Symbol Část # Ks Kód Název Symbol Část #

r 1

r 3

r 6

r 3

r 1

základní mřížka (11.0” x 7.7”)

6SCBG

1-kontaktní vodič 6SC01

2-kontaktní vodič 6SC02

3-kontaktní vodič 6SC03

4-kontaktní vodič 6SC04

5-kontaktní vodič 6SC05

6-kontaktní vodič 6SC06

vzduchová fontána

6SCAF

balónek pro vzducho-

vou fontánu

6SCAFB

r 1

r 2

r 1

D10

100mF kondenzátor 6SCC4

1mF kondenzátor 6SCC7

tělo pohybového

modulu

součástky pro pohybový modul

barevně svítící LED dioda (LED)

Červená / žlutá dvoubarev-

ná LED dioda (LED)

6SCCRAWB

6SCCRAWP

6SCD8

6SCD10

1.0” ozubené kolo 6SCGEAR1

1.75” ozubené kolo 6SCGEAR2

2.55” ozubené kolo 6SCGEAR3

r 1

r 2

r 1

chrlič pro vzduchovou

fontánu

pouzdro na baterie používá 2x 1,5V AA baterie (nejsou součástí balení)

6SCAFS

6SCB1

gumička 6SCBAND1

“+” tvarovaná tyčinka 6SCBAR1

r 1

3.3” ozubené kolo 6SCGEAR4

motor s převodovkou

propojovací kabel (černý)

propojovací kabel (červený)

6SCGM

6SCJ1

6SCJ2

-2-

Page 4

Seznam jednotlivých součástek, jejich symboly a čísla (barvy a styl se mohou měnit)

Důležžžité: Pokud po otevření nějaká součástka chybí nebo je poničena, nevracejte výrobek prodejci, ale kontaktujte nás:

[email protected], tel: 284 000 111, Zákaznický servis: ConQuest entertainment a.s., Hloubětínská 11, 198 00 Praha 9, www.boffin.cz ,

www.to y.cz.

Ks Kód Název Symbol Část # Ks Kód Název Symbol Část #

r 1

světelný motor 6SCM7

mini auto 6SCMCAR

základna pro kolotoč

sada rotačních disků (4 ks / sada)

sada figurek z lepenky (9 ks / sada)

6SCMGRB

6SCMGRD

6SCMGRF

součástky pro letadlo (musí být proraženy)

stojan s otáčivým

čepem

6SCPLANE

6SCPSB

0,9” řemenice 6SCPULL1

r 2

r 1

r 2

r 1

SP2

gumový kroužek

6SCRUBRG

s průměrem 0,375”

posuvný vypínač 6SCS1

vibrační spínač 6SCS4

přepínač

6SCS6

epínač

náklonový spínač 6SCS7

šroub PAW 2,6 mm x 6 mm

6SCSCREW1

šroub PA 2,3 mm x 8 mm

6SCSCREW2

reproduktor 6SCSP2

r 1

-3-

RV2

1,3” řemenice 6SCPULL2

2,1” řemenice 6SCPULL3

NPN tranzistor 6SCQ2

potenciometr 6SCRV2

r 1

alarm IC 6SCU2

detektor pohybu 6SCU7

modrý stojan 626100

Page 5

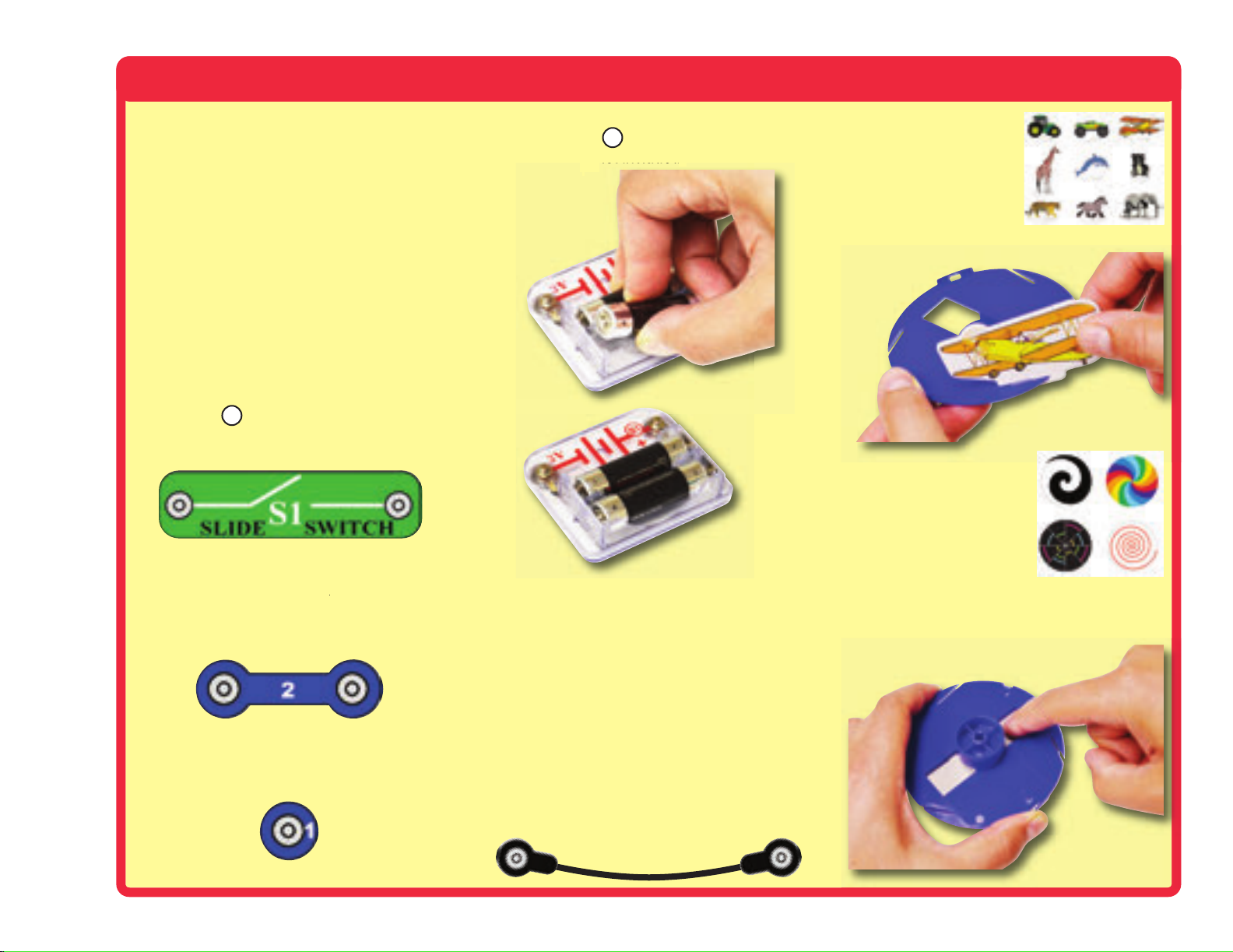

Jak použžžívat stavebnici Boffin

Ve stavebnici Boffin jsou používány součástky s kontakty pro sestavování různých elektrických a elektronických obvodů v rámci projektů. Každá součástka má svoji funkci: jsou to vypínače, světla, baterie, kabely různé délky atd. Součástky mají různé barvy a pro lepší identifikaci jsou označeny čísly (ID). Součástky, které budete používat, jsou v návodu zobrazeny jako barevné symboly s označením čísla patra, takže je snadné je spojovat dohromady a vytvářet obvody.

Například:

íd:

Toto je vypínač v zelené barvě a je označen symbolem . Symboly součástek v tomto

manuálu nemusí přesně odpovídat vzhledu skutečných součástek, ale lze je jasně identifikovat.

Toto je vodič v modré barvě, který může mít různé délky. Další mají čísla 2,3,4,5,6 dle délky požadovaného spoje.

3 4 5

K sestavení každého obvodu potřebujeteelektrický zdroj. Je označen symbolem B1 (pouzdro na baterie) a vyžaduje 2 baterie typu AA “ (nejsou součástí balení).

Velká čirá plastová podložka je součástí této stavebnice a slouží ke správnému umísťování součástek. Jsou na ní rovnoměrně vzdálená místa, do kterých se zasazují různé součástky. Na podložce jsou řady označené písmeny A-G a sloupce označené číslicemi 1-10.

Sada obsahuje 9 předděrovaných figurek z lepenky, které mohou být vloženy do drážek -

otvorů v základně kolotoče. Figurky jsou dodávány na jednom listě; pouze je vytlačíte ven.

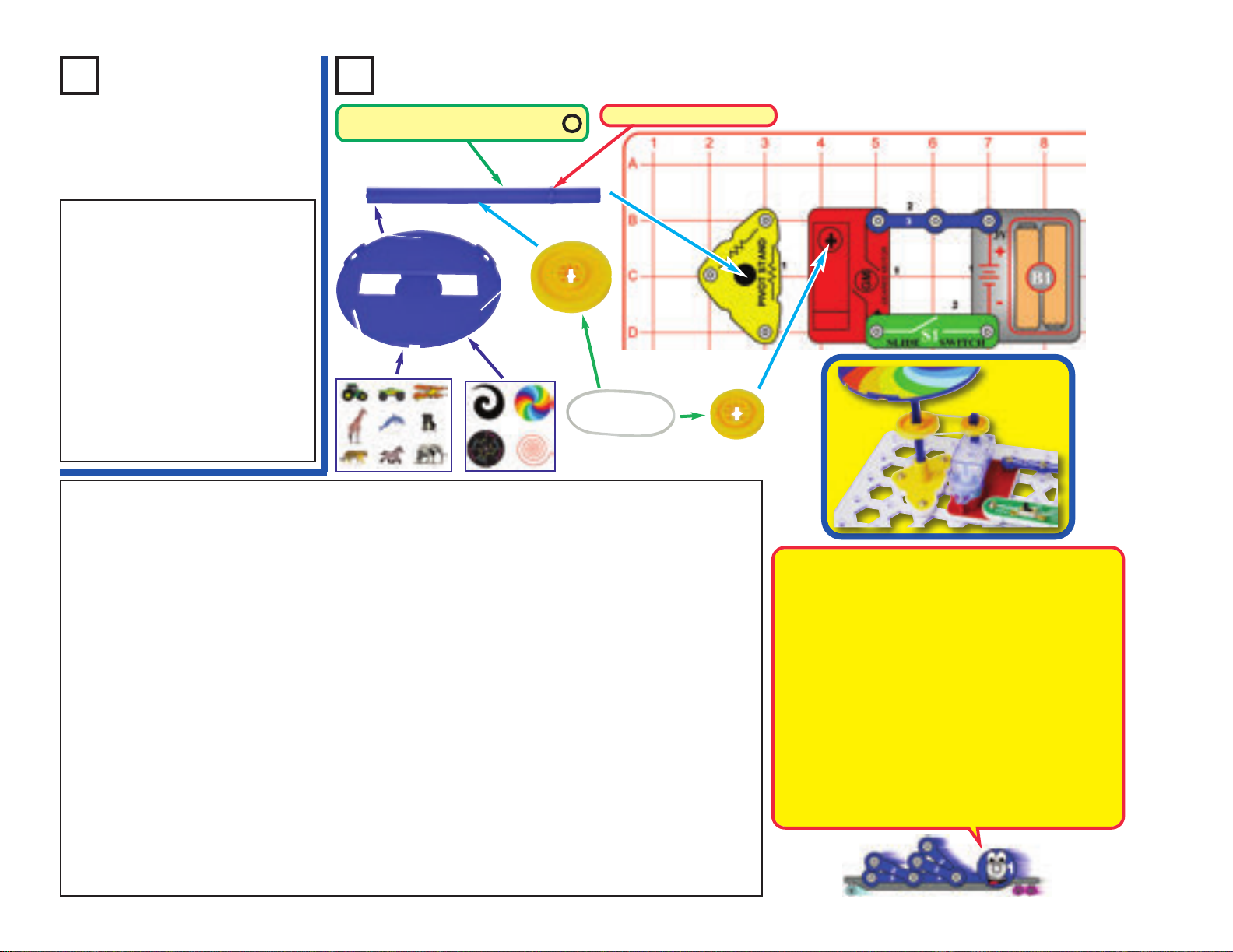

Tato sada obsahuje 4 před- děrované lepenkové disky.Ty se používají k výrobě hypnotických vzorů v projektu 47, se stroboskopem v pro- jektu 48, a v dalších projektech. Disky na jednom listě; pouze je

vytlačíte ven.

Pro vyjmutí disku z držáku, otočte držák a zatlačte prstem tak, jak je znázorněno na obrázku.

jsou dodávány

Existuje také 1-kontaktní vodič, který se používá jako výplň nebo propojení mezi různými patry.

Vedle každé zobrazené součástky je uváděna černá číslice. Ta označuje, ve kterém patře se součástka nachází. Nejdříve umístěte všechny součástky v prvním patře, potom ve druhém, dále ve třetím atd.

V některých obvodech se používá spojovací kabel pro vytvoření neobvyklých propojení. Stačí jej připojit ke kovovým kontaktům nebo postupovat podle návodu.

-4-

Page 6

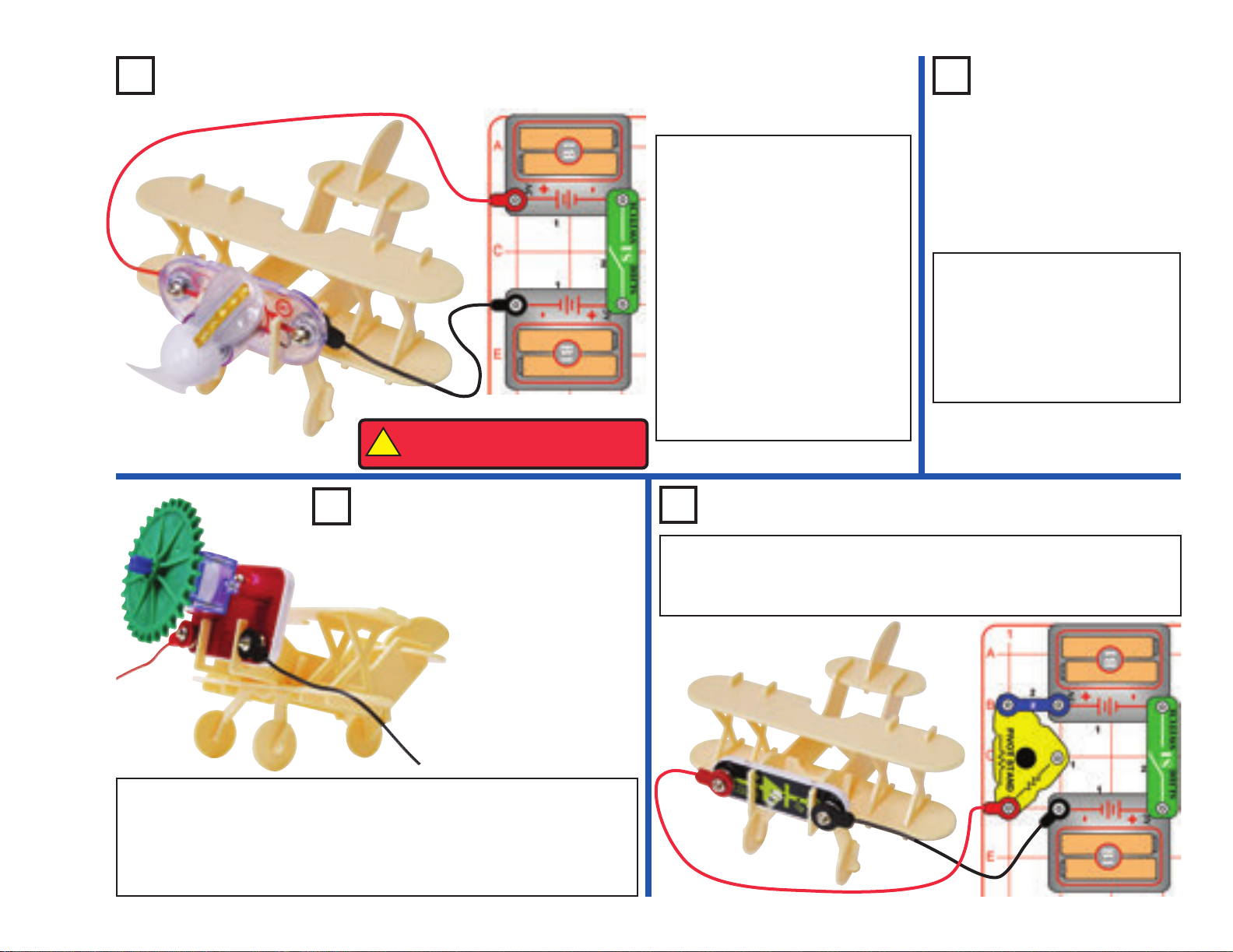

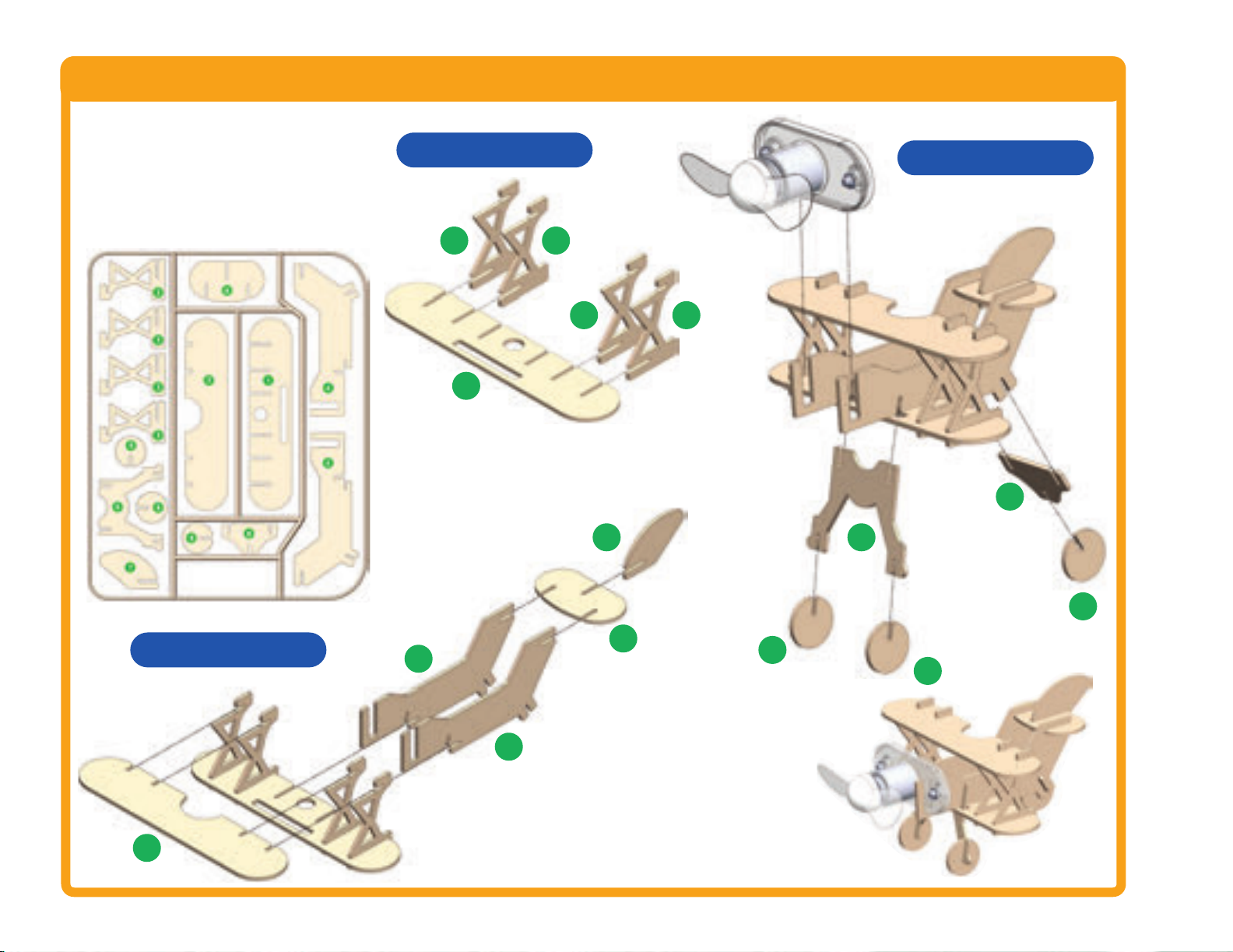

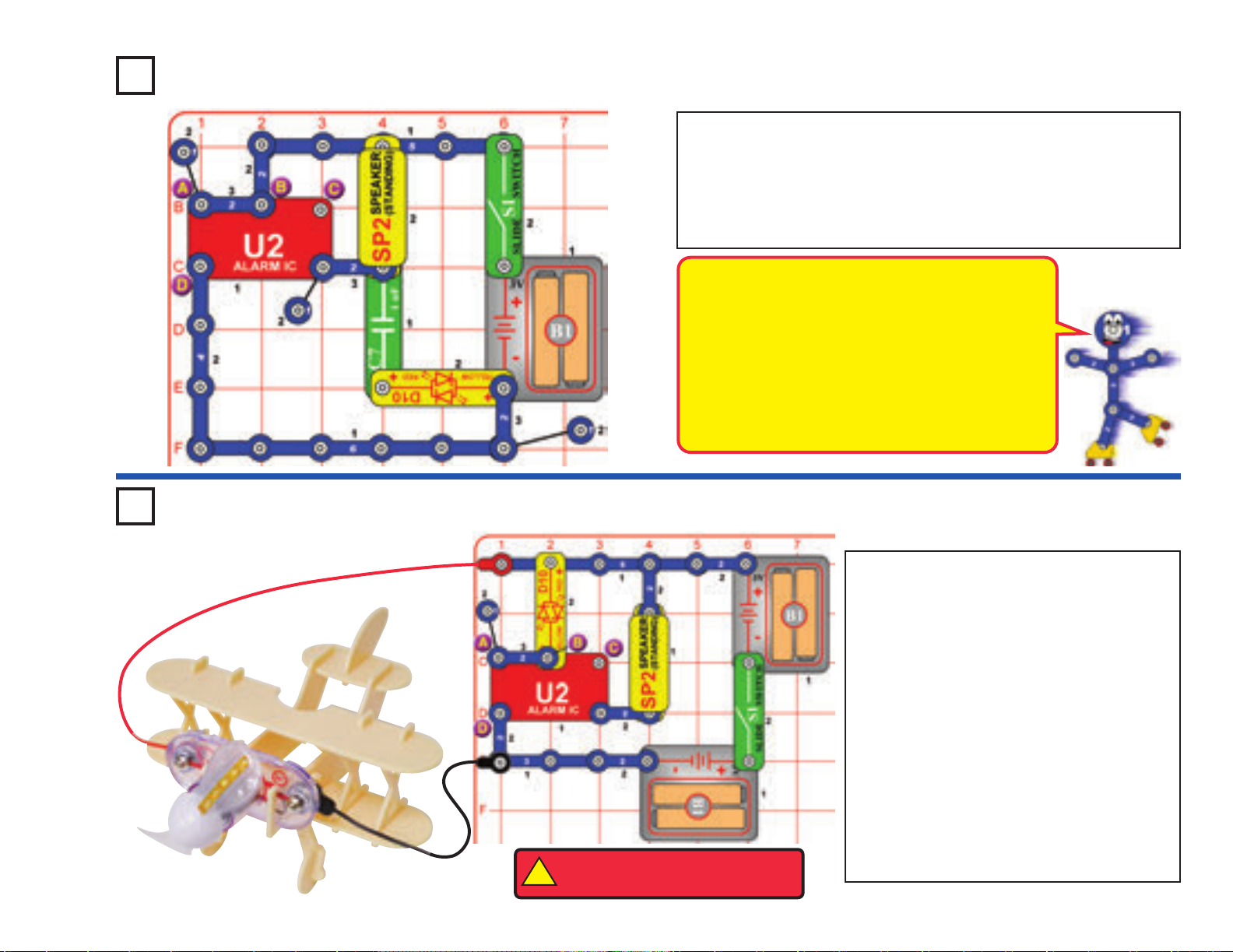

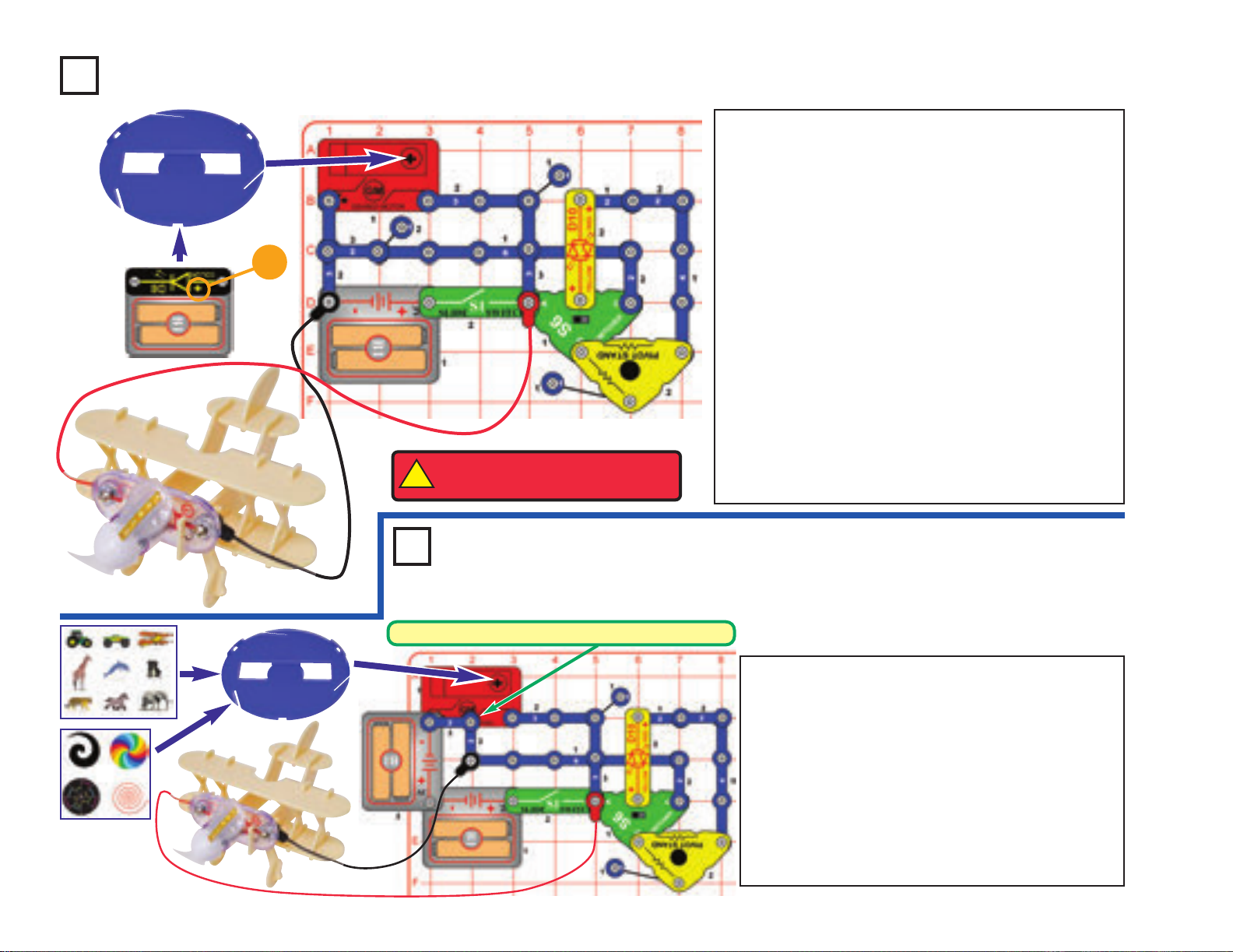

Sestavení letadla

Poznámka

ka:

jektu 27 a dalších, obvykle se světelným motorem (M7) na něm namontovaným.

: Letadlo je používáno v pro-

Krok 1

3 3

Krok 3

-5-

Krok 2

Page 7

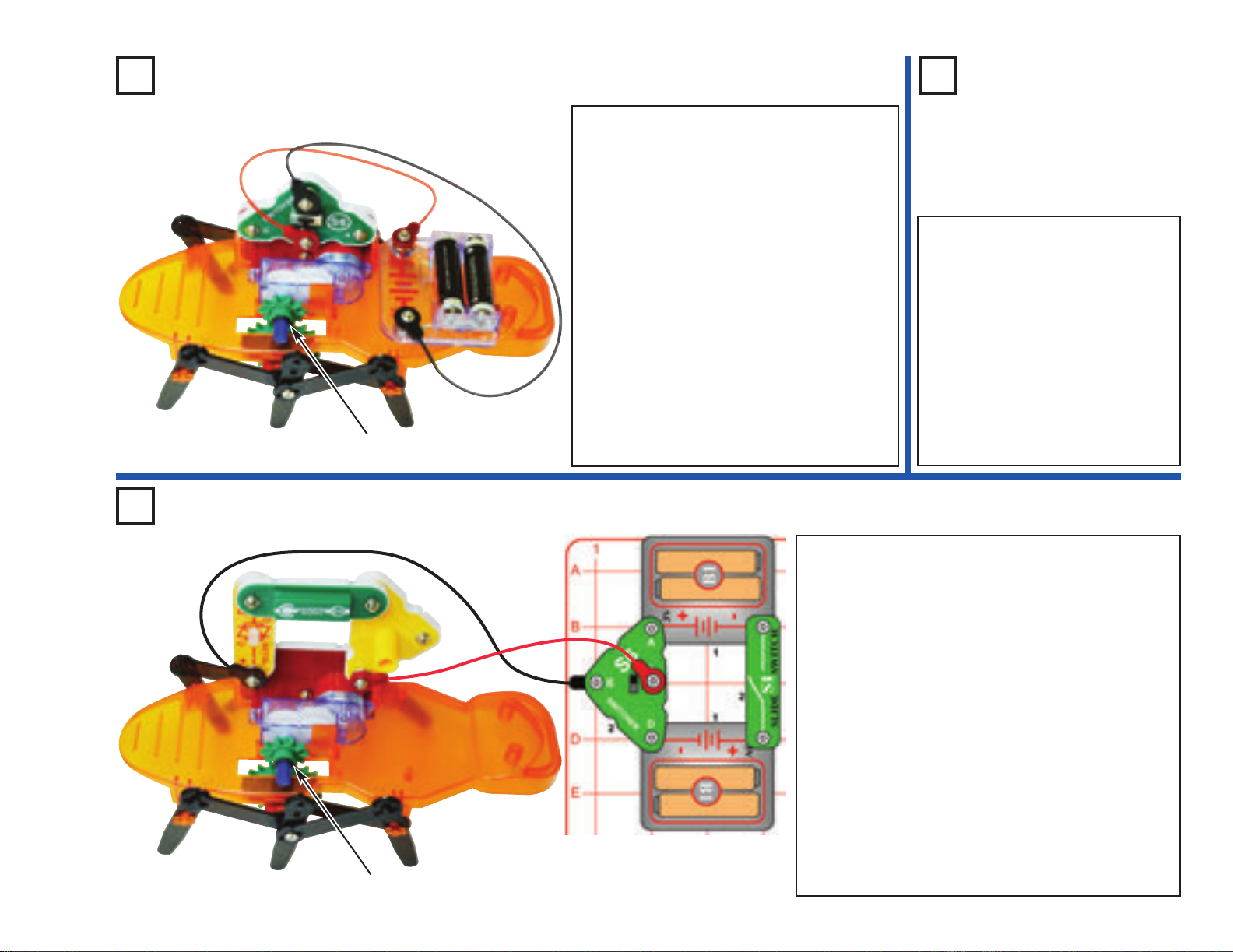

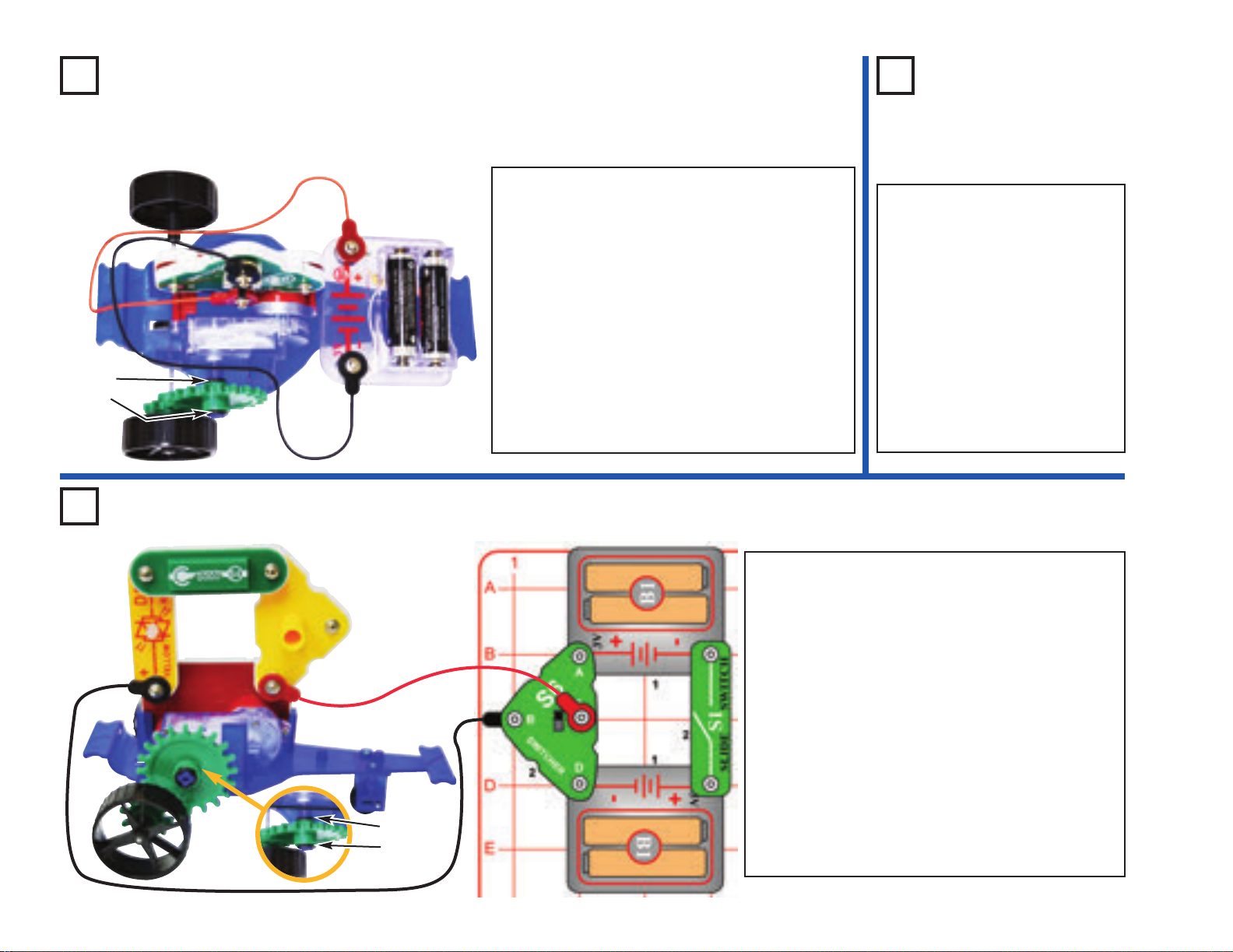

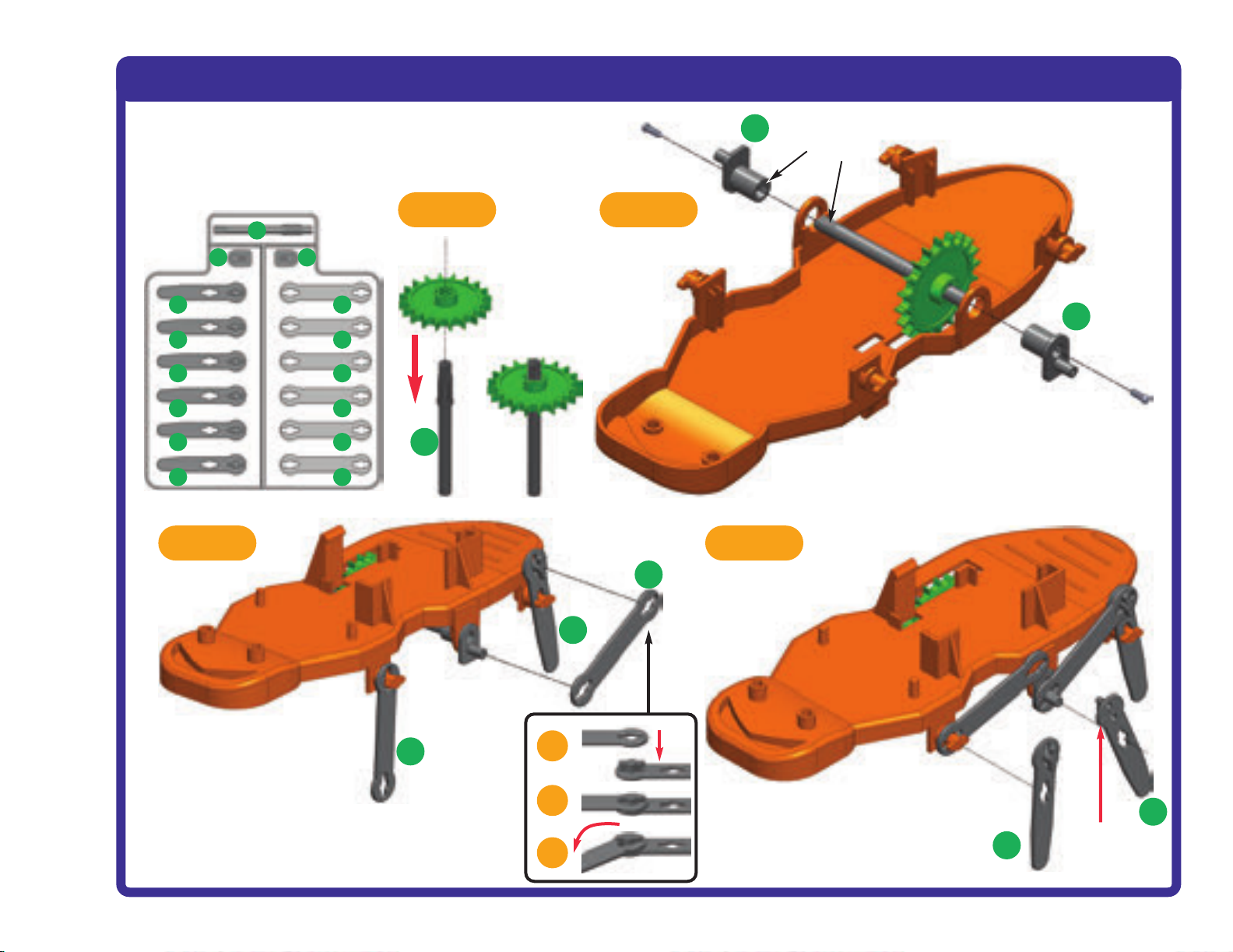

Sestavení pohybového modulu

Poznámka: Pohybový modul se používá v

projektu 31 a dalších, obvykle s motorem s převodovkou (GM) na něm namontovaným.

Krok 2

2 2

Krok 1

Krok 3 Krok 4

plochá strana

Upozornění

na směr

direction

-6-

Page 8

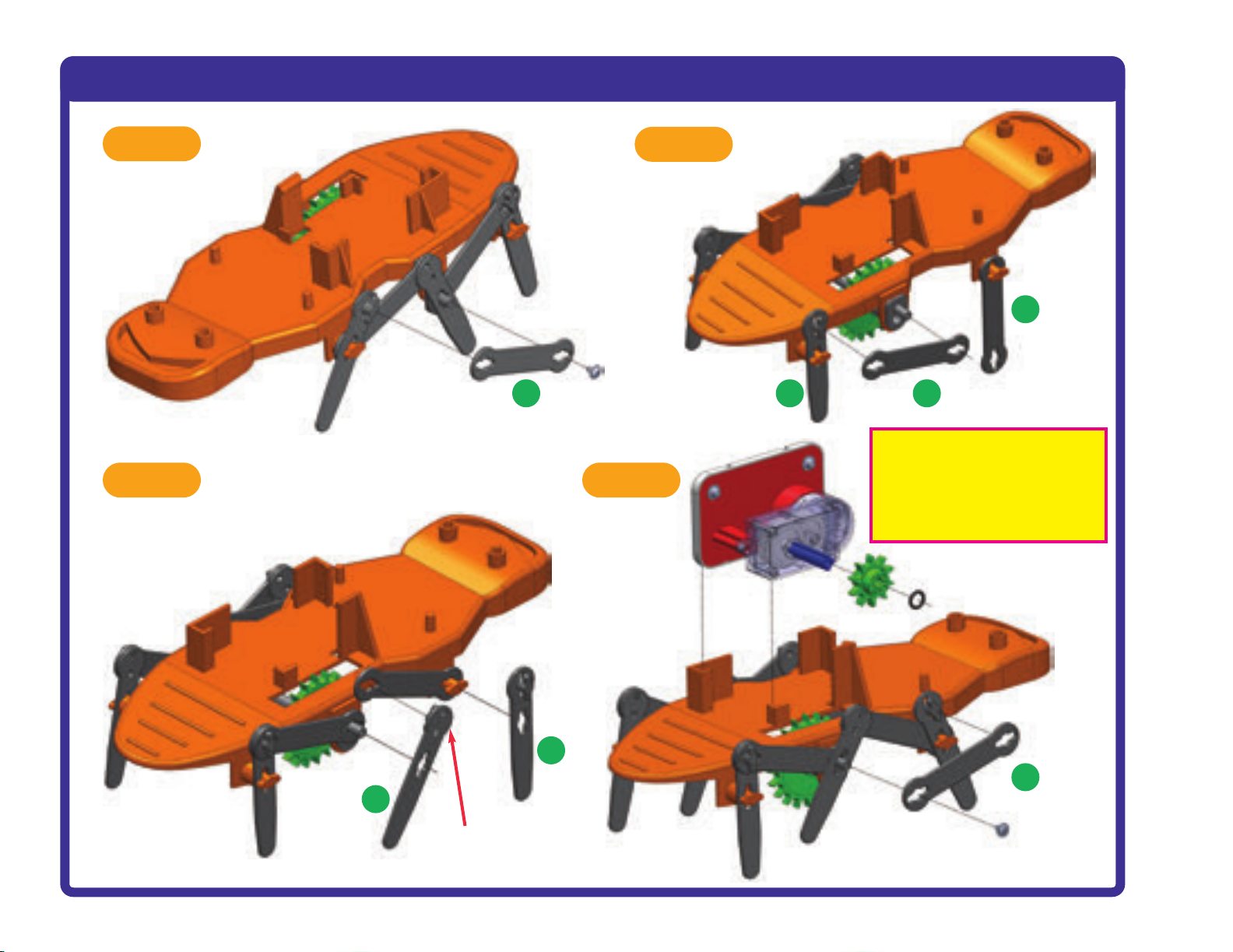

Sestavení pohybového modulu

Krok 5

Krok 6

4 4

Krok 7 Krok 8

DŮLEŽITÉ: Demontáž základny po-

hybového modulu se nedoporučuje. Ozubené kolo 1,75“ používané v kroku

1 nikde jinde neupotřebíte. Motor s převodovkou (GM) je odnímatelný a je používán i v ostatních projektech.

-7-

Upozornění

na směr

Page 9

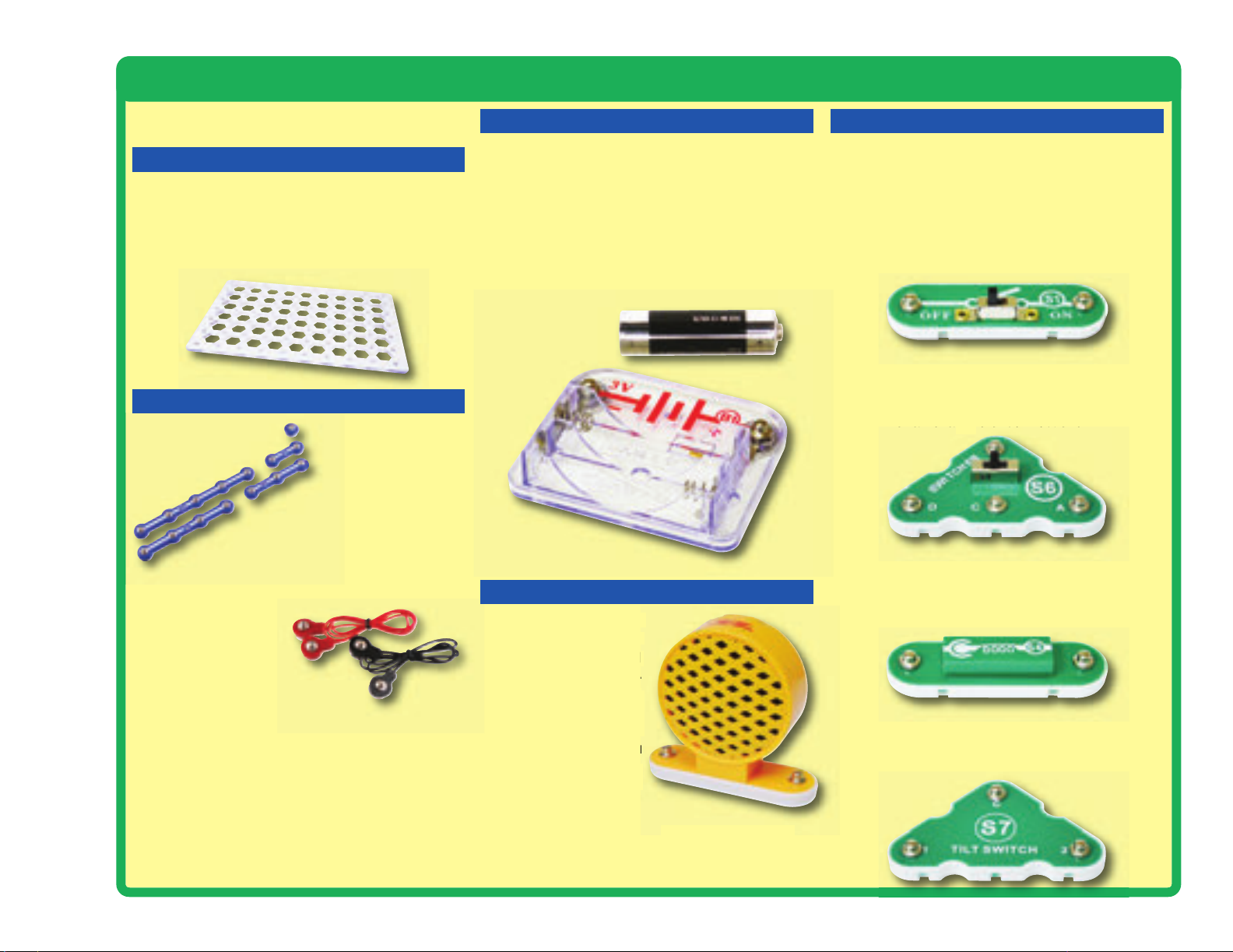

O jednotlivých součástkách Boffin

(Vzhled součástek se může měnit).

ZÁKLADNÍ MŘÍŽKA

Základní mřížka je podložka pro zapojování jednotlivých částí a vodičů. Funguje jako tištěné obvodové desky používané ve většině elektronických zařízeních nebo jako stěna používaná k zapojení elektrických obvodů u Vás doma.

KONTAKTNÍ VODIČE & SPOJOVACÍ KABELY

Modré kontaktní

vodiče propojují

komponenty,

vedou elektřinu a

neovlivňují výkon

obvodu. Dodávají se v

různých délkách pro obvyklé

uspořádání spojů na základní mřížce.

Červený a černý propojovací kabel umožňuje flexibilní spoj tam, kde není možné použít kontaktní vodiče.Také se používají ke spojení obvodu se základní mřížkou.

Vodiče vedou elektrickou energii stejně jako jsou trubky využívány k dopravě vody. Barevné obaly je chrání a zabraňují úniku elektrické energie.

POUZDRO NA BATERIE

Baterie (B1) produkují elektrické napětí pomocí chemické reakce. Toto “napětí” si

lze představit jako elektrický tlak, tlačící elektřinu prostřednictvím obvodu, stejně jako čerpadlo tlačí vodu potrubím. Toto napětí je mnohem nižší a mnohem bezpečnější, než které bylo použito v domovní elektroinstalaci. Použití více baterií zvyšuje “tlak”, proto tedy více toků elektřiny.

Pouzdro na baterie (B1)

REPRODUKTOR

Reproduktor (SP2)

převádí elektřinu na zvuk tím, že dělá mechanické vibrace. Tyto vibrace vytvářejí změny v tlaku vzduchu, které se šíří přes celou místnost. Vy “slyšíte” zvuk, když Vaše uši cítí tyto změny tlaku vzduchu.

Reproduktor (SP2)

VYPÍNAČE

Vypínače připojují (”ON”) nebo odpojují (”OFF”) vodiče v obvodu. Když jsou zapnuté (”ON”), nemají žádný vliv na výkon obvodu. Vypínače zapínají elektřinu stejně jako kohoutkem pustíte vodu z potrubí. Stavebnice Boffin Motion zahrnuje několik různých vypínačů:

Posuvný vypínač (S1) je jednoduchý vypínač jako většina vypínačů ve Vaší domácnosti.

Posuvný vypínač (S1)

Přepínač (S6) je vícepolohový spínač, který se používá k přepnutí vodičů k součástkám nebo obvodu.

Přepínač (S6)

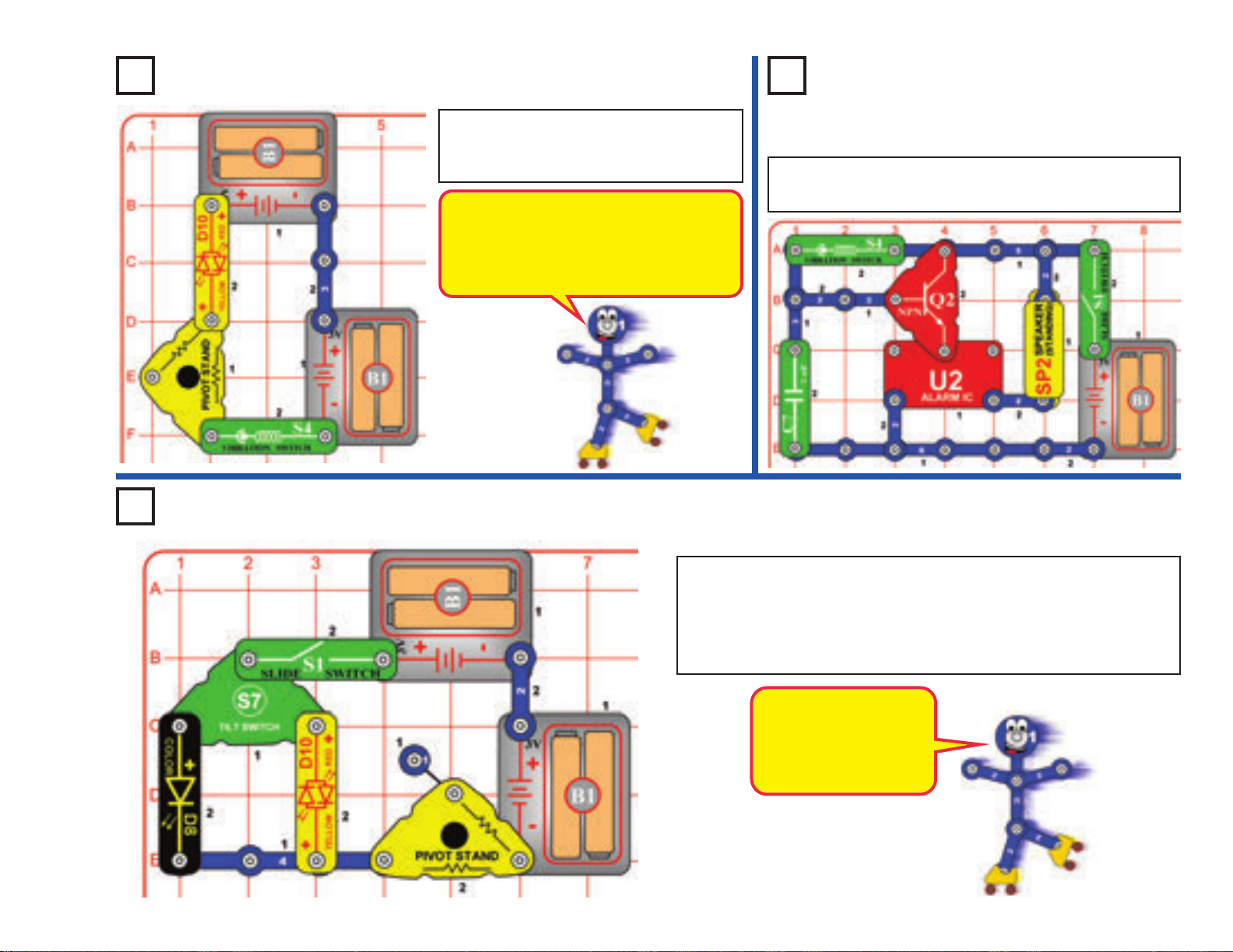

Jedna strana vibračního spínače (S4) se připojí k pružině, na druhé straně se připojuje k drátu pomocí pružiny. Když se pružina roztřepe, pružina skáče a připojuje nebo odpojuje obvod.

Vibrační spínač (S4)

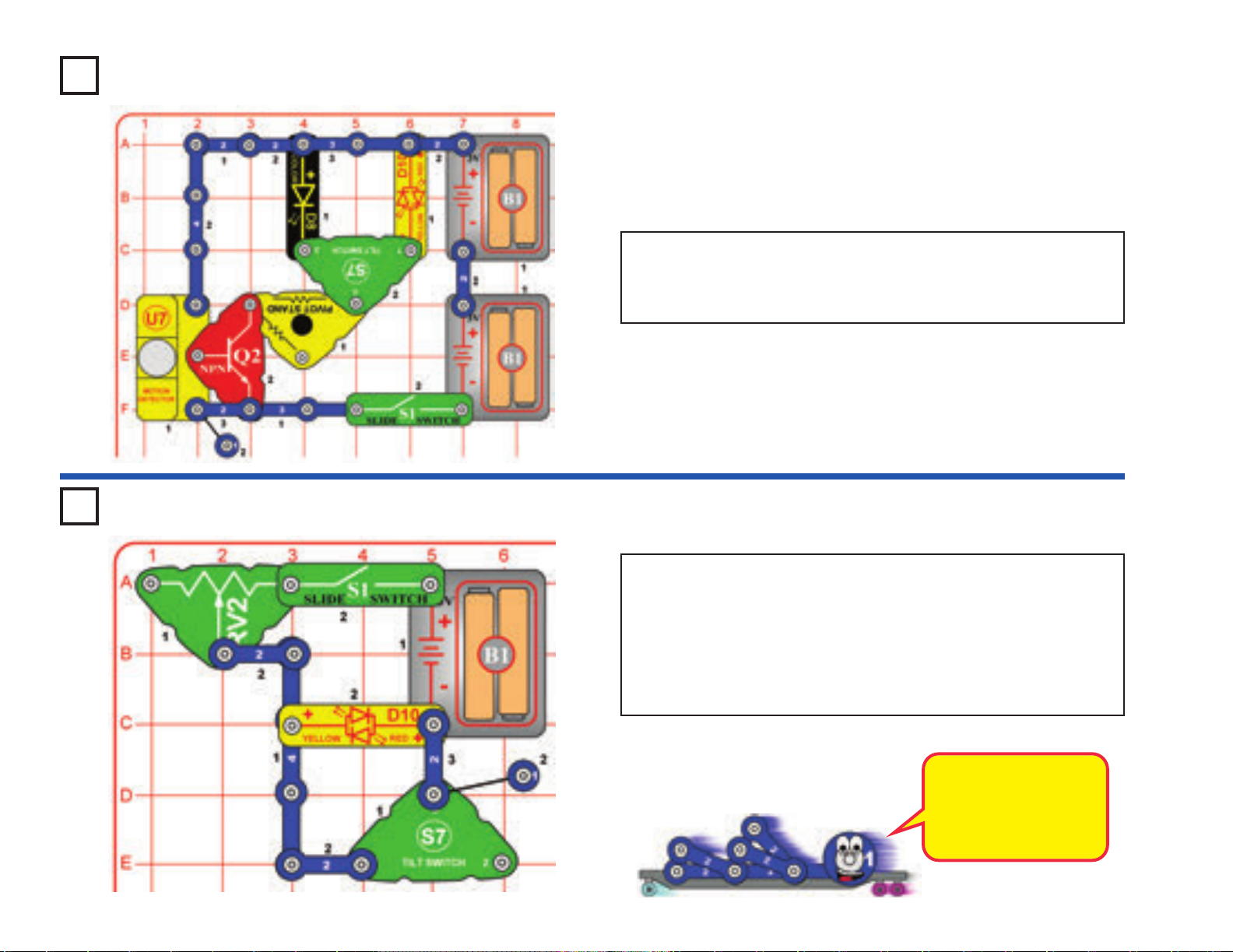

Náklonový spínač (S7) má kuličku, která se převaluje na jednu nebo druhou stranu a vytváří tím spojení středu a jedné ze stran.

Náklonový spínač (

S7)

-8-

Page 10

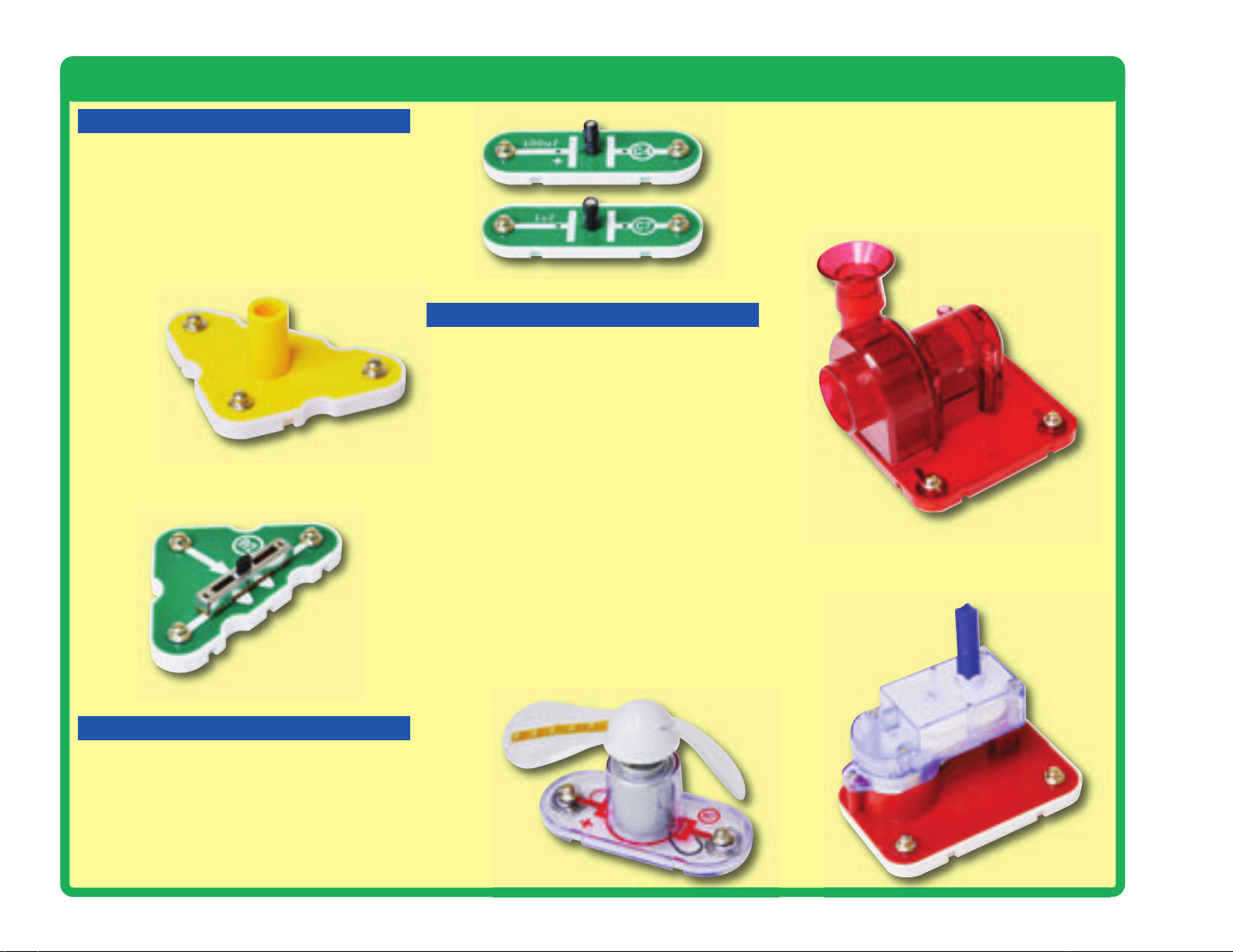

O jednotlivých součástkách Boffin

ODPORY

Odpory “odolávají” toku elektrické energie a slouží k ovládání nebo omezení proudu v obvodu. Stavebnice Boffin MOTION obsahuje 2 odpory 47W a 10 000W uvnitř stojanu s otáčivým čepem, a potenciometr. Materiály jako jsou kovy mají velmi nízký odpor (<1W ), zatímco materiály jako papír,

plasty a vzduch mají téměř nekonečný odpor. Zvýšení odporu obvodu snižuje tok elektrické

energie.

Stojan s otáčivým čepem

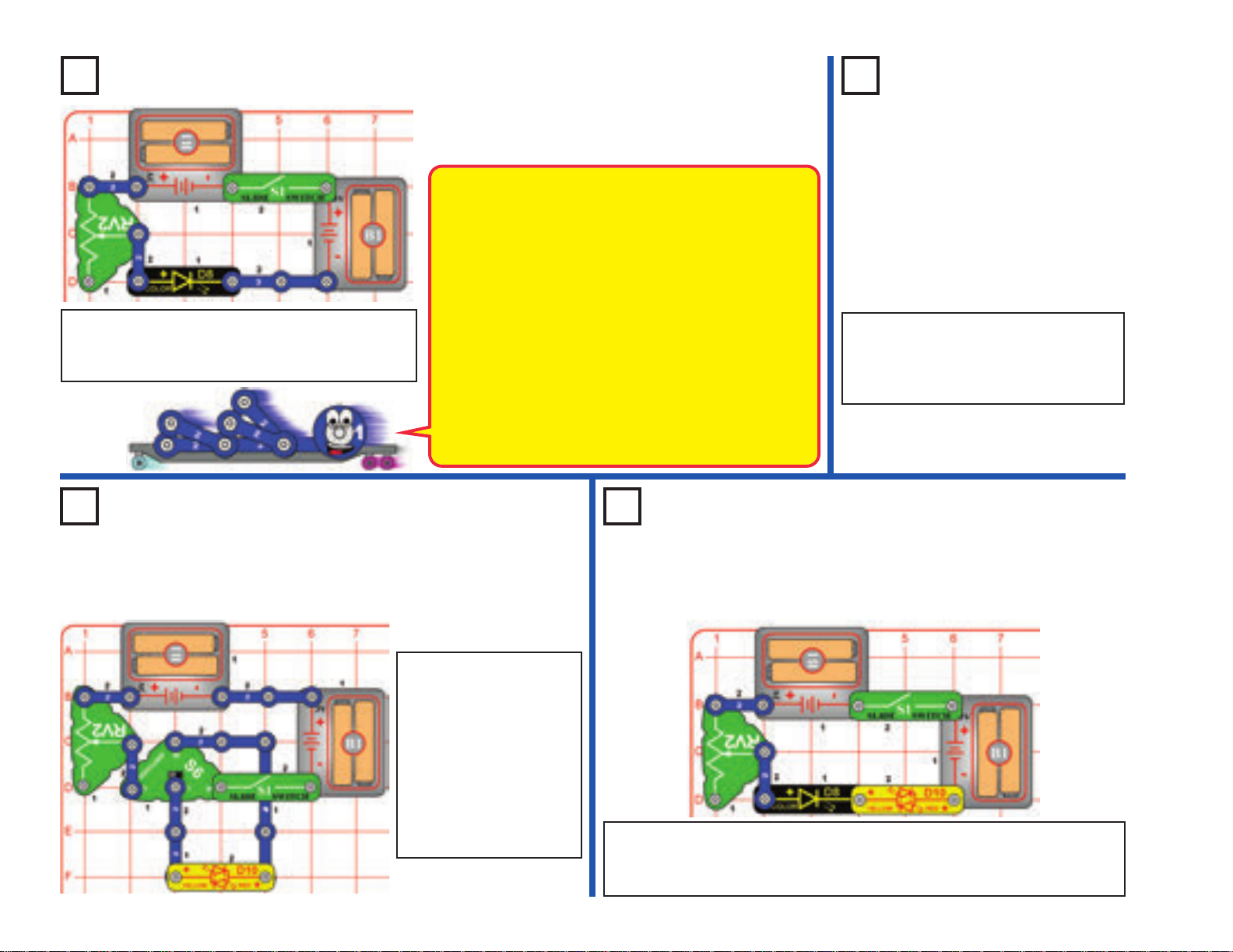

Potenciometr (RV2) je 10 000W odpor, ale se středovou páčkou, kterou se může odpor měnit v rozmezí mezi 200W a 10 000W.

Kondenzátory (C4 & C7)

MODULY MOTORU

Světelný motor (M7) je motor s LED obvodem namontovaným na hřídeli. Motor převádí elektrickou energii na mechanický pohyb ve formě rotace hřídele. Ve světelném motoru je elektřina transportována na hřídel motoru pro napájení LED obvodu s LED diodami umístěnými na lopatkách ventilátoru. Motor se otáčí v obou směrech, ale světelný obvod funguje pouze v jednom směru.

Jak elektřina otočí hřídel v motoru? Elektřina úzce souvisí s magnetismem a elektrický proud, který protéká vodičem má magnetické pole podobné velmi tomu, jaké má velmi malý magnet. Uvnitř motoru jsou tři cívky s mnoha drátovými smyčkami. Jestliže protéká smyčkami elektrický

proud, jsou magnetické účinky dostatečné, aby došlo k pohybu rotoru s cívkami. Elektřina pohybuje rotorem s cívkami. Využívá vzájemného přitahování a odpuzování elektromagnetu a permanentního magnetu.

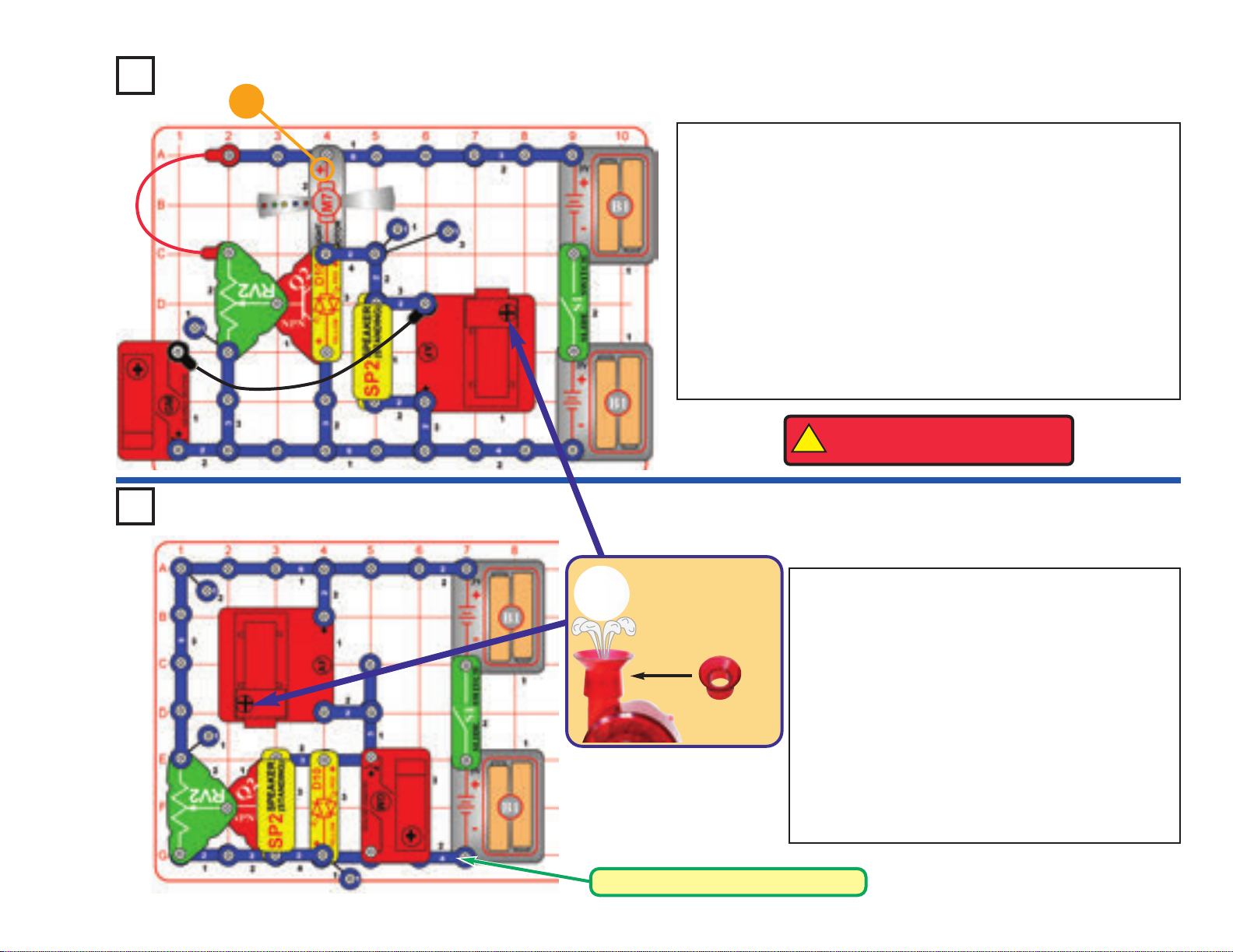

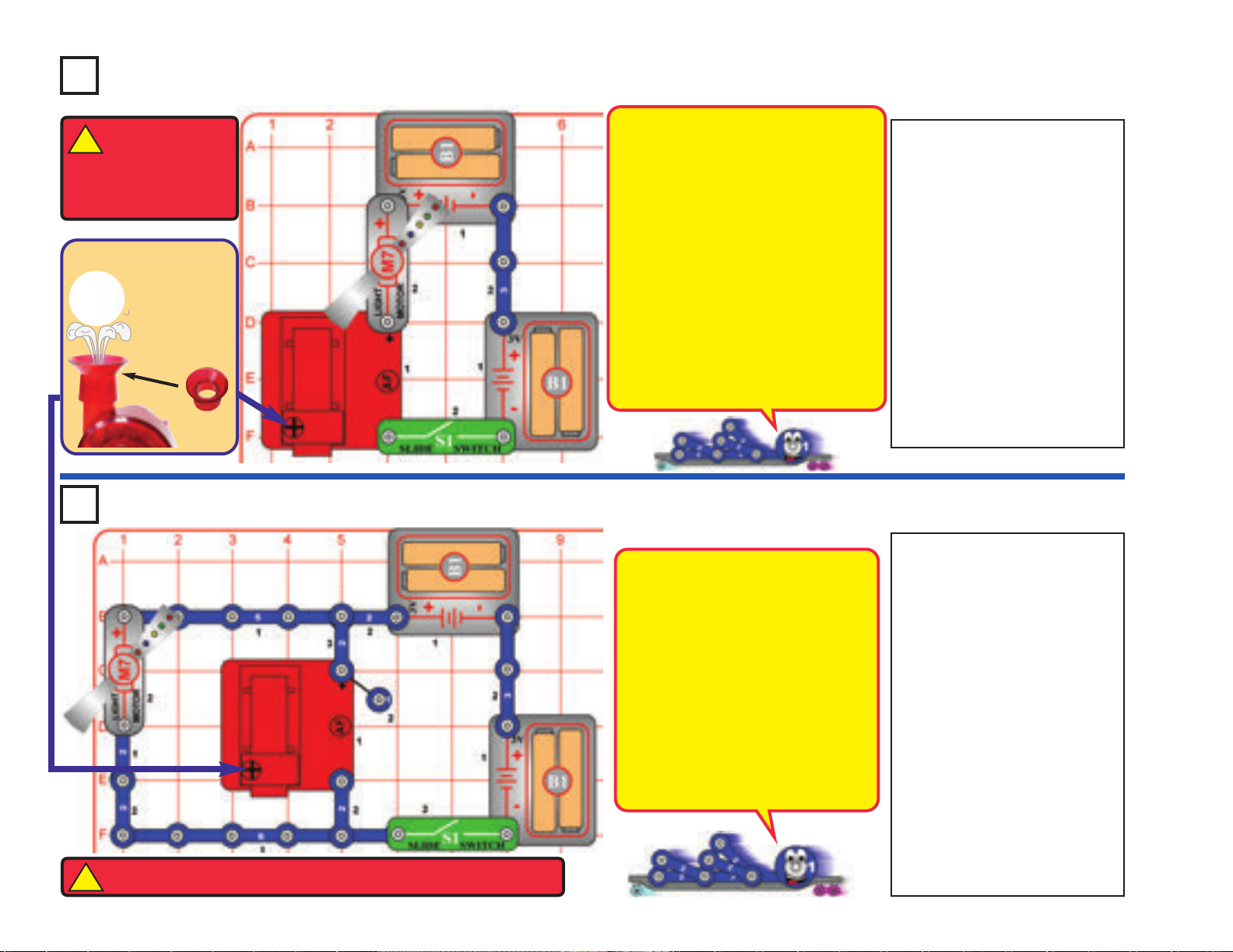

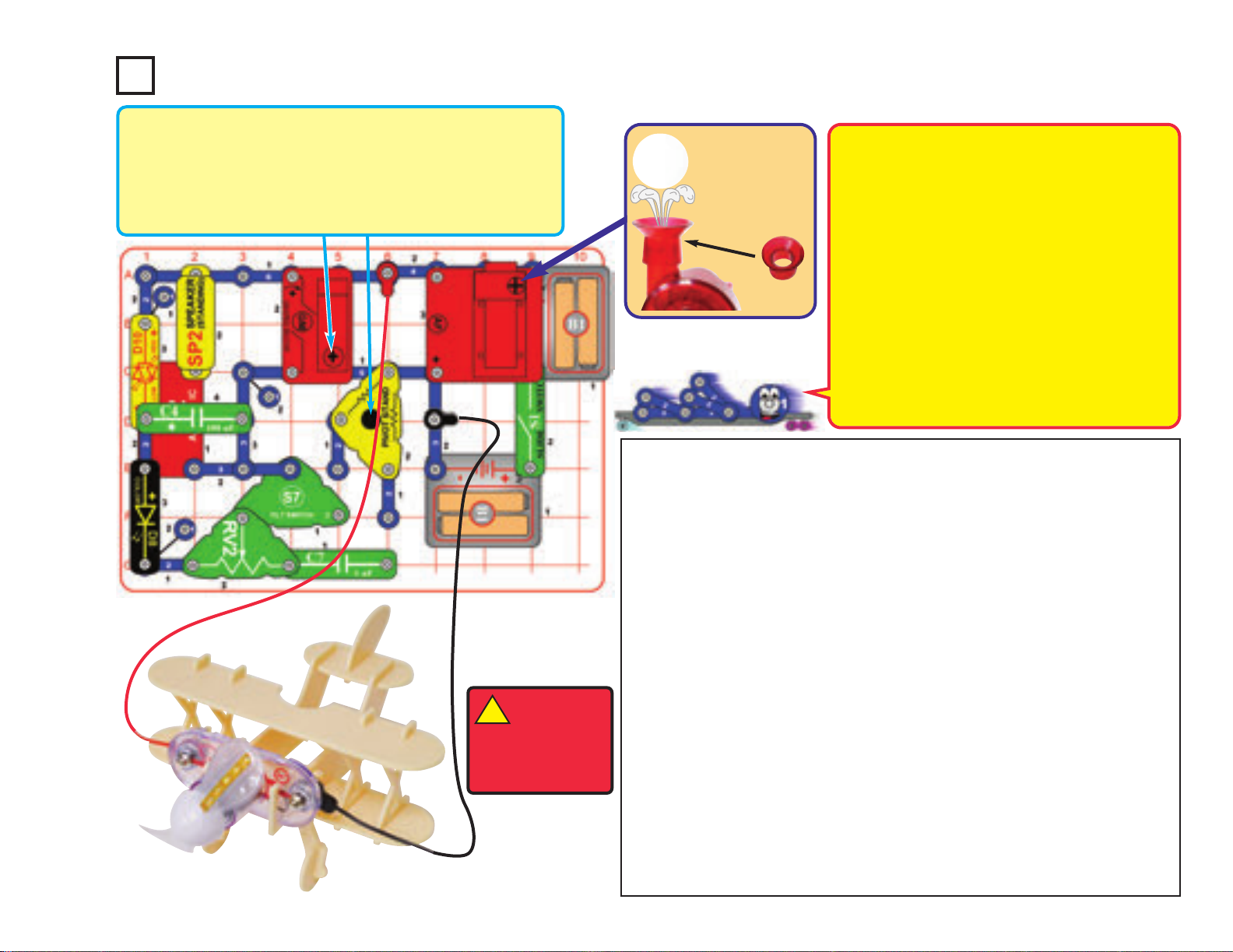

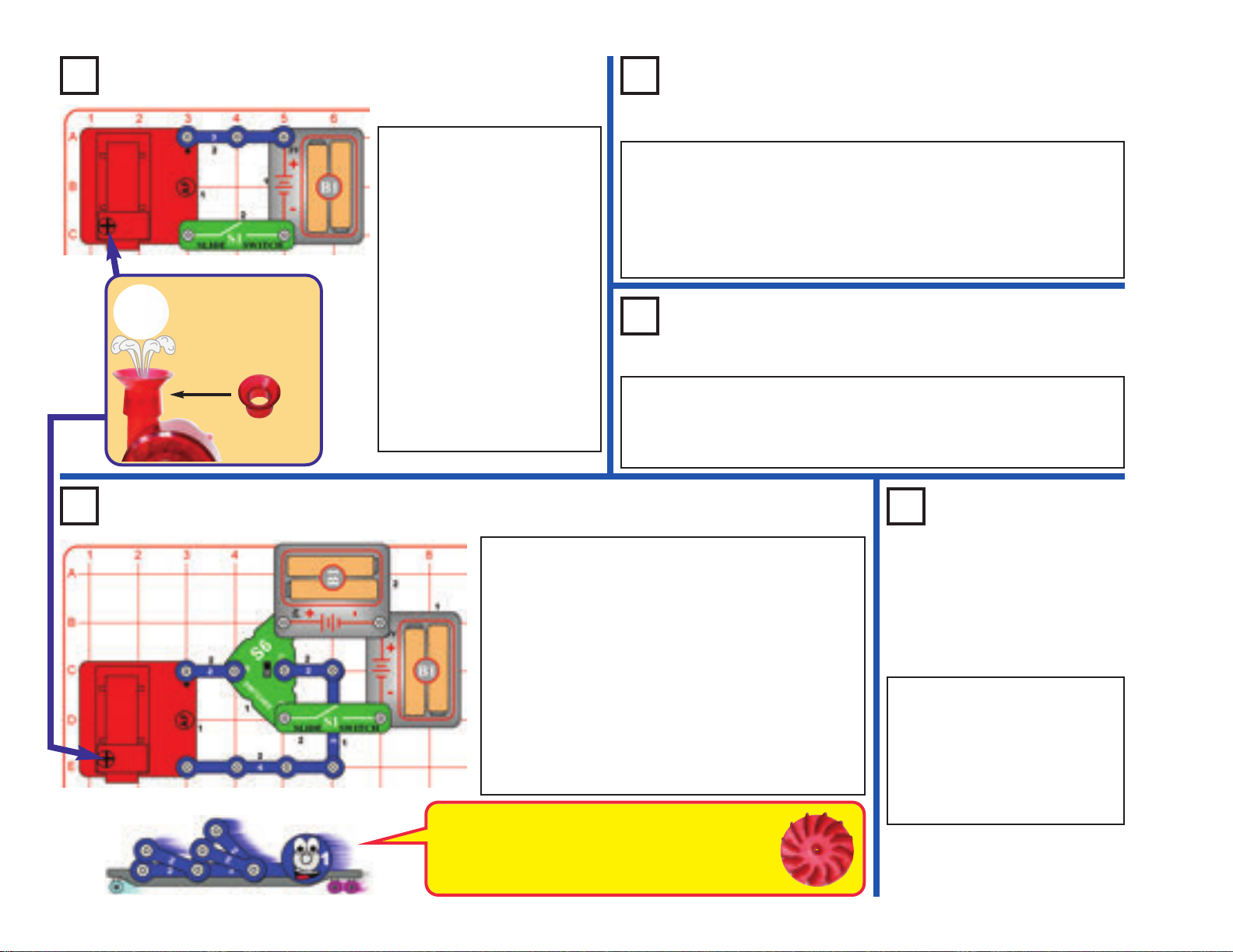

Vzduchová fontána (AF) má uvnitř motor a ventilátor.

Ventilátor nasává vzduch z boku a tlačí ho nahoru.

Jak vzduch vychází ven, rozprostírá se jako pramen vody a může vyvažovat lehké kruhové objekty jako koule. Obrácení napětí na vzduchové fontáně snižuje sílu proudění vzduchu vzhledem ke tvaru ventilátoru.

Vzduchová fontána

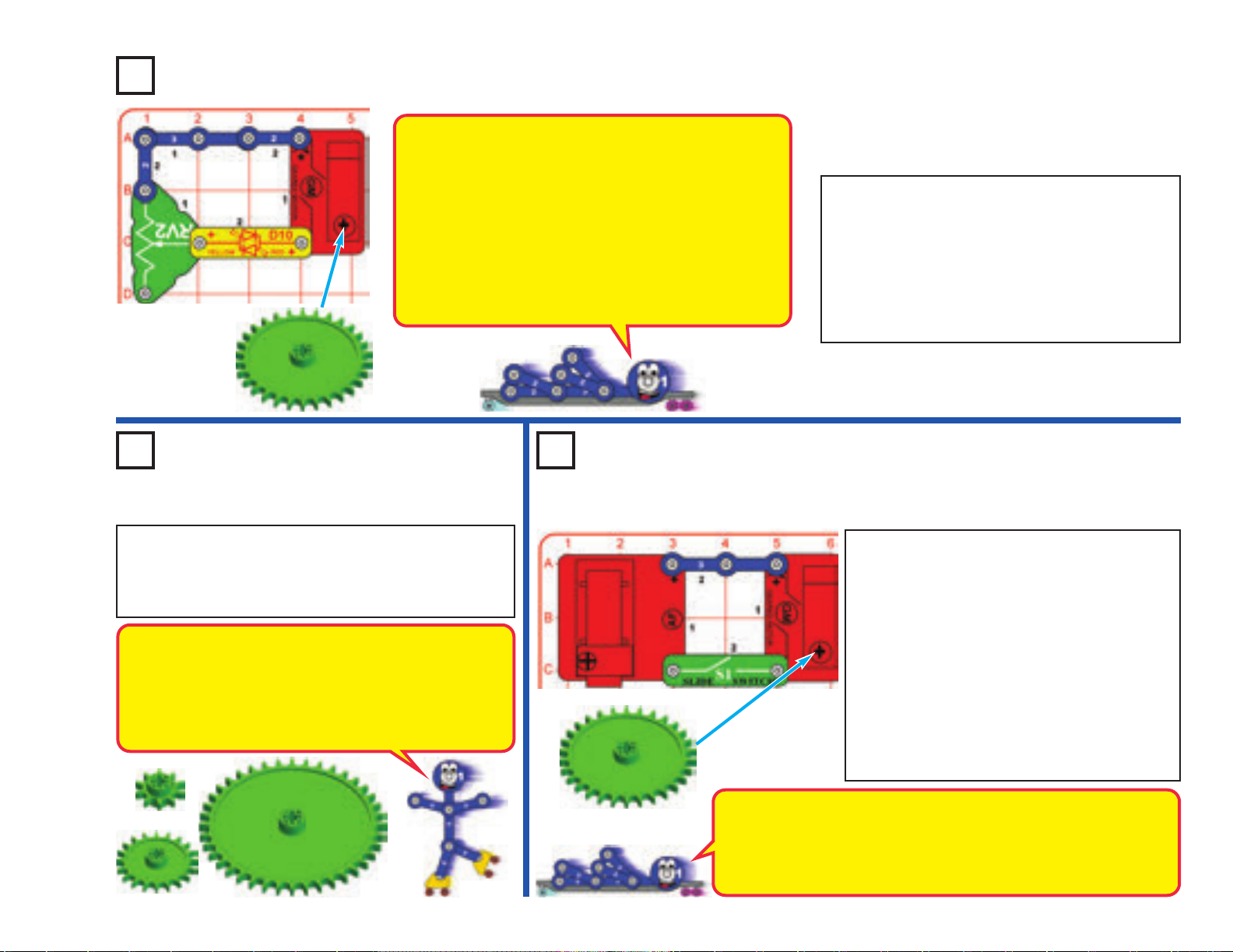

Motor s převodovkou (GM) je motor s při- pojenou převodovkou. Převodovka “+” zajišťuje

pomalejší otáčení hřídele, ale s větší silou, než která je na hřídeli motoru.

Potenciometr (RV2)

KONDENZÁTORY

Kondenzátory 1mmmF a 100mmmF (C7 & C4) mohou uložit elektrický tlak (napětí) pro časová období. Tato schopnost ukládání jim umožňuje blokovat stabilní napětí signálů a projít ty měnící se. Kondenzátory jsou určeny pro filtrovací a zpožďo- vací obvody.

-9-

Světelný motor (M7)

Motor s převodovkou

Page 11

O jednotlivých součástkách Boffin

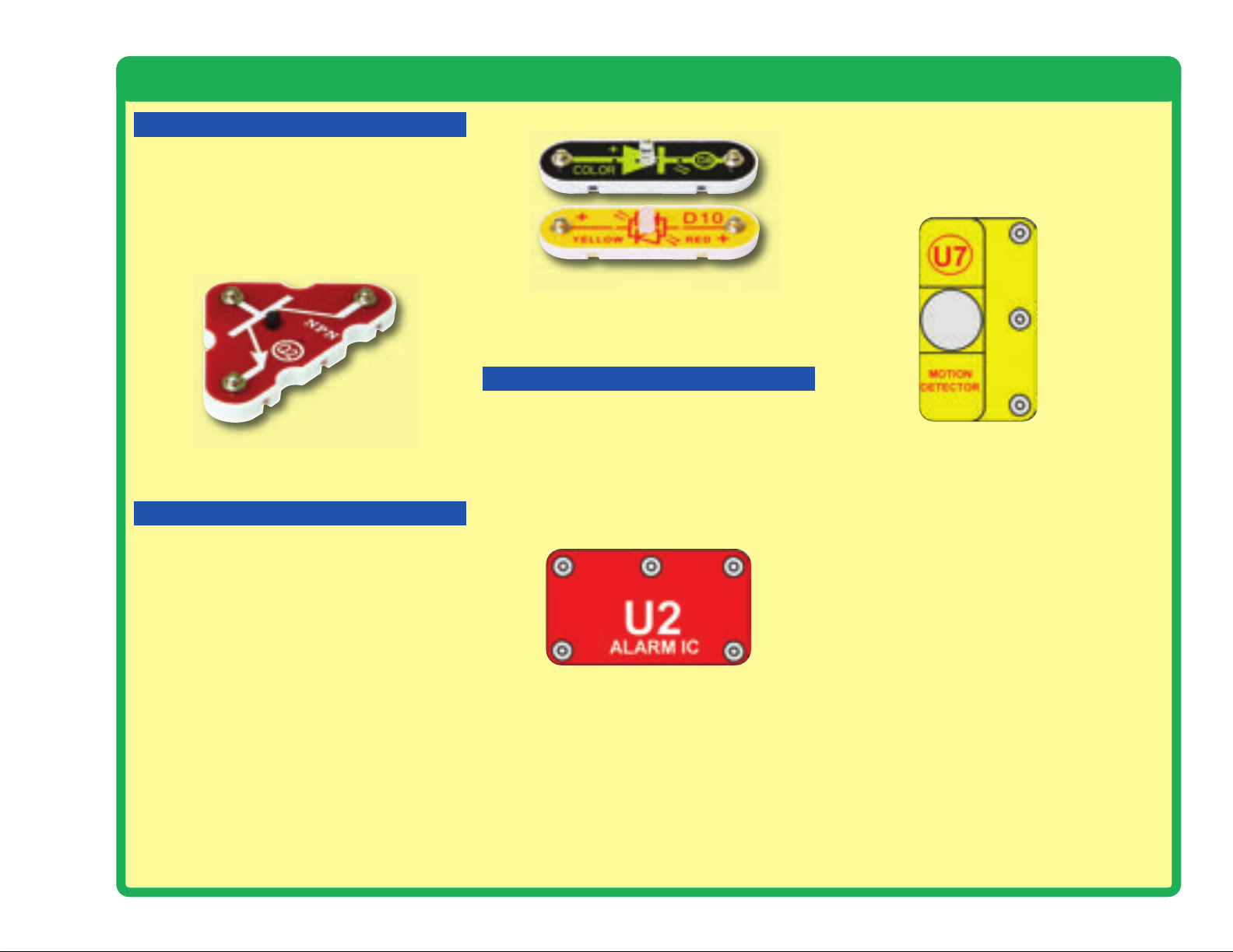

TRANZISTORY

NPN transistor (Q2) je součástka, která používá

malý elektrický proud pro ovládání velkého proudu, a je používána v přepínání, v zesilovači a v aplikacích na vyrovnání paměti. Tranzistory lze snadno miniaturizovat a jsou základními stavebními kameny integrovaných obvodů včetně mikroprocesorů a paměťových obvodů v počítačích.

NPN tranzistor (Q2)

LED DIODY

Barevně svítící LED dioda (D8) a červená / žlutá dvoubarevně svítící LED dioda (D10) jsou svítivé diody a mohou být považovány za speciální jednosměrné žárovky. Ve směru “vpřed”

(označeno symbolem “šipka”) elektrická energie teče v případě, že napětí překročí práh zapnutí (cca 1,5V pro červené světlo, mírně vyšší pro žluté světlo, asi 2,0V pro zelené světlo a asi 3,0 V pro

modré světlo); jas se pak zvětší. Barevně svítící LED dioda obsahuje červené, zelené a modré LED diody s mikroobvodem, který je řídí. Červená / žlutá dvoubarevně svítící LED dioda obsahuje červené a žluté LED diody zapojené v opačných směrech. Vysoký proud by způsobil vyhoření LED diody, proto musí být proud omezen jinými

komponenty v obvodu (nicméně LED diody ze stavebnice Boffin mají vnitřní odpory na ochranu

proti chybnému zapojení). LED diody blokují elektřinu v “obráceném” směru.

LED diody (D8 & D10)

ELEKTRONICKÉ󰾩 MODULY

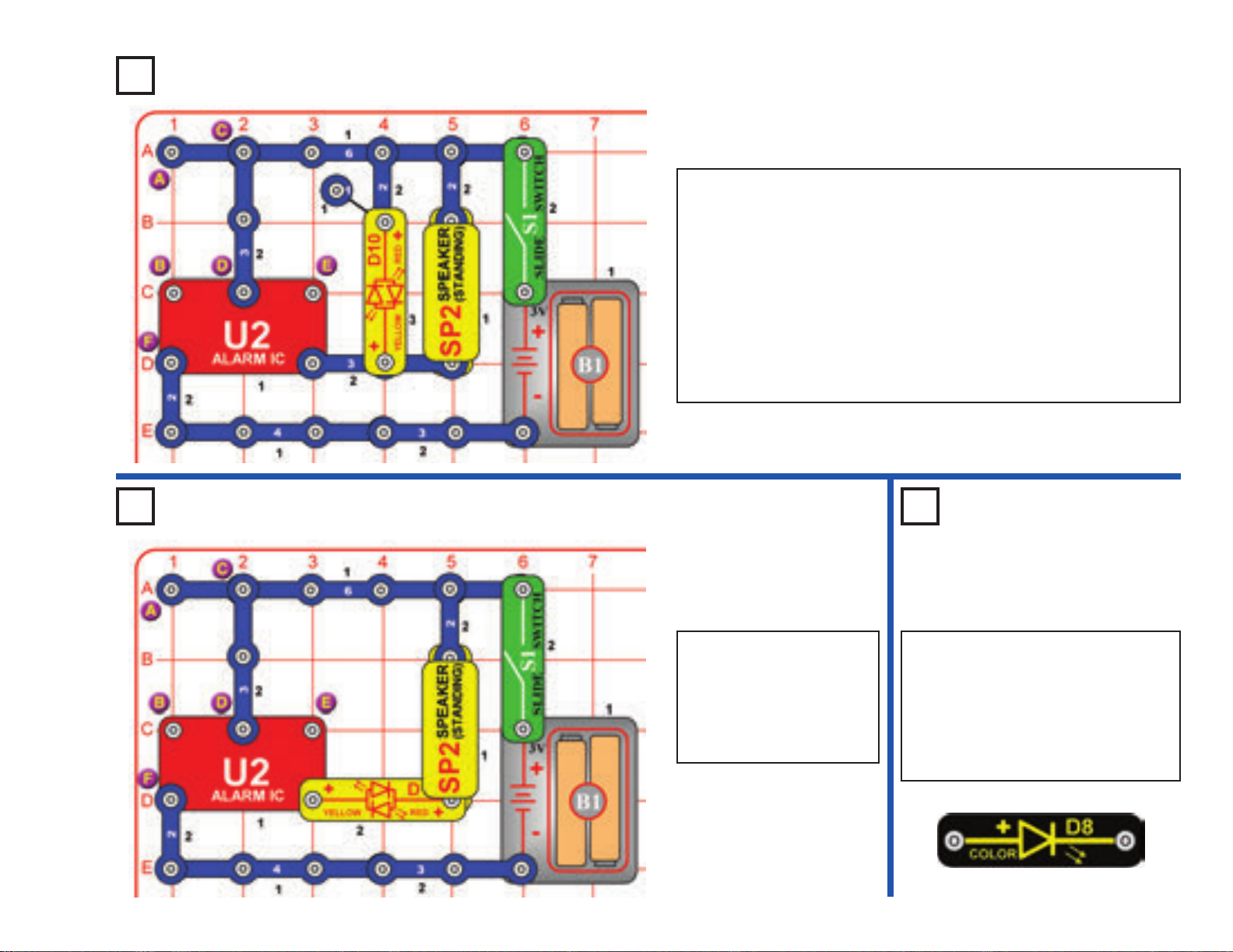

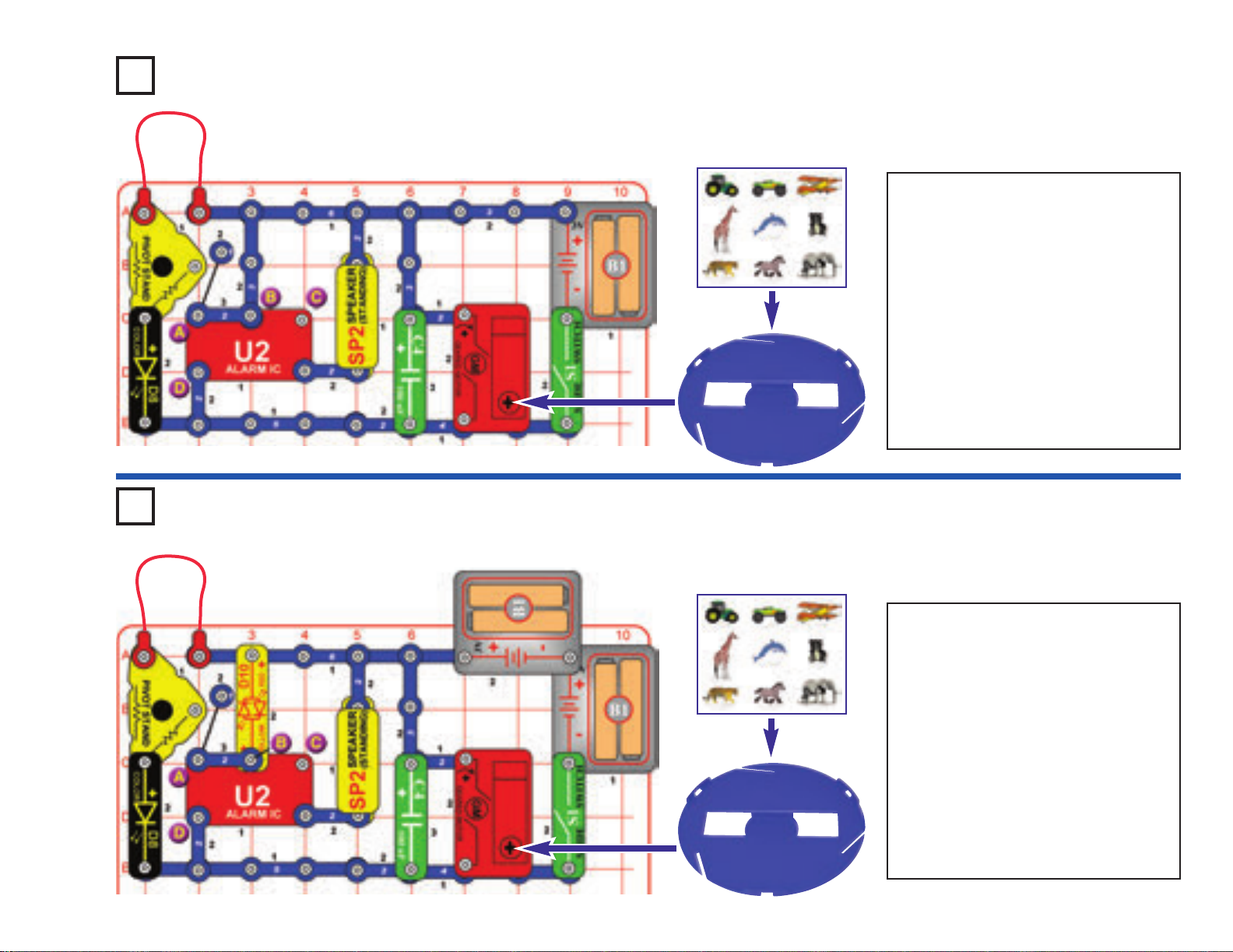

Alarm IC (U2) obsahuje speciální generátor

zvuku v integrovaném obvodu (IC) a další podpůrné komponenty (rezistory, kondenzátory a tranzistory), které jsou k tomu potřeba.

IN2

IN1

(–)

Připojení:

IN1, IN2, IN3 - řídící vstupy (–) - záporný pól baterie OUT - výstupní připojení

Připojte řídící vstupy k napájení (+) , abyste vytvořili pět zvuků alarmu, viz. projekt 39 jako příklad správného

připojení.

IN3

OUT

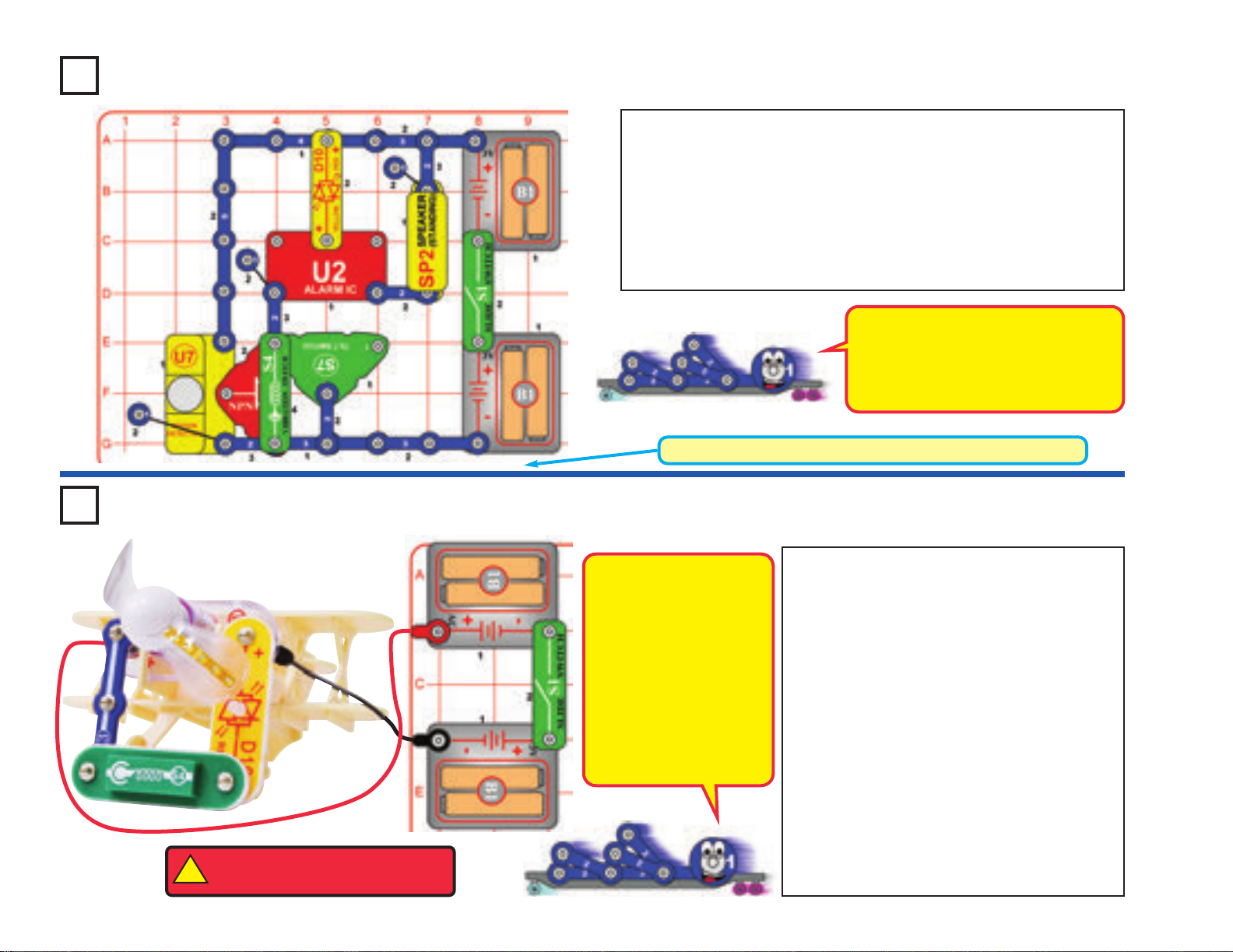

Detektor pohybu (U7) obsahuje infračervený detektor, zesilovač pro filtr obvodu a časování obvodu.

(+)

OUT

(–)

Připojení:

(+) - regulované napájení z baterií (–) - záporný pól baterie OUT - výstupní připojení

Objektiv

Všechny objekty (včetně lidí a zvířat) produkují infračervené záření v důsledku vnitřního tepla. Infračervené záření je podobné viditelnému světlu, ale má delší vlnovou délku, že naše oči

ho nemohou detekovat. Objektiv v horní části modulu detektoru pohybu filtruje a zaměřuje se

na záření, je nejcitlivější na záření produkované naším tělem.

Uvnitř modulu detektoru pohybu je infračervený detektor s pyroelektrickými krystaly, které tvoří malé napětí, pokud je vystaven infračervenému záření. Obvod zesiluje a filtruje toto napětí, avšak pouze reaguje na změny v úrovni záření proto se spouští pouze pohybujícími se objekty (pohybem). Je-li detekován pohyb, časování v ob- vodu se používá pro ovládání dalších zařízeních

připojených v obvodu po dobu několika sekund, jako je například alarm.

-10-

Page 12

Co je elektřina

Co je elektřina? Nikdo vlastně neví. Víme jen, jak ji vyrobit, pochopit její vlastnosti, a jak ji řídit. Elektřina je pohyb podatomových nabitých částic (nazývané elektrony)

prostřednictvím materiálu v důsledku elektrického tlaku napříč materiálem jako například z baterie.

Zdroje napájení, jako jsou baterie, tlačí elektřinu prostřednictvím obvodu stejně jako čerpadlo tlačí vodu potrubím. Vodiče vedou elektřinu stejně jako potrubí vede

vodu. Zařízení jako jsou LED diody, motory a reproduktory využívají elektrickou energii, aby mohly fungovat. Vypínače a tranzistory řídí tok elektřiny jako ventily a kohouty řídí vodu. Odpory omezují tok elektrické energie.

Elektrický tlak z baterie nebo jiného zdroje energie se nazývá napětí a měří se ve voltech (V). Všimněte si značek “+” a “-” na baterii; ty ukazují, kterým směrem bude baterie “čerpat elektřinu”.

Elektrický proud je měřítkem toho, jak rychle elektřina proudí ve vodiči, stejně jako vodní proud popisuje, jak rychle voda proudí v potrubí. Vyjadřuje se v ampérech (A) nebo miliampérech (mA, 1/1 000 ampéru).

“Síla” elektřiny je měřítkem toho, jak rychle se energie pohybuje přes drát. Je to kombinace napětí a proudu (síla = napětí x proud). Vyjadřuje se ve wattech (W).

Odpor součástky nebo obvodu představuje, jak moc odolává elektrickému tlaku (napětí) a omezuje tok elektrického proudu. Vztah je napětí = proud x odpor. Když se zvyšuje odpor, protéká méně proudu. Odpor je měřen v ohmech (W), nebo kiloohmech (kW, 1 000 ohmů).

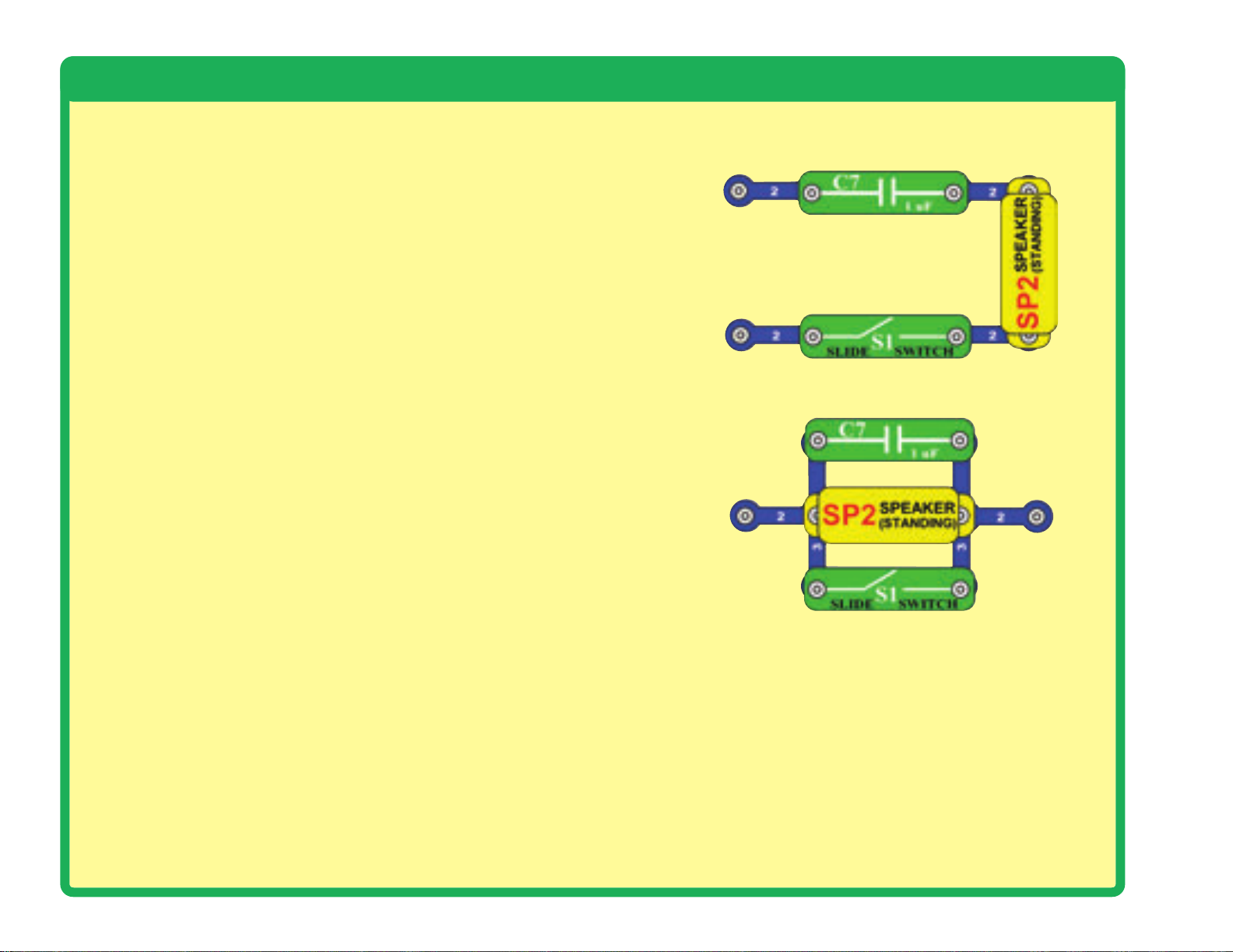

Existují dva způsoby uspořádání dílů v obvodu, sériově nebo paralelně. Zde jsou příklady:

Sériový obvod

Téměř všechny elektrické energie využívané v našem světě se vyrábí v obrovských generátorech poháněných parou nebo tlakem vody. Vodiče se používají pro efektivní dopravu této energie do domácností a podniků, kde se tato energie využívá. Motory převádějí elektřinu zpět do mechanické formy pro řízení strojů a zařízení. Nejdůležitějším aspektem elektřiny v naší společnosti je, že umožňuje, aby se energie snadno přepravovala na vzdálenosti.

Všimněte si, že “vzdálenosti” zahrnují nejen velké vzdálenosti, ale i malé vzdálenosti. Zkuste si představit inženýrské sítě stejné složitosti jako obvody uvnitř přenosného rádia - musely by být velké, protože nemůžeme dělat vodní potrubí tak malé. Elektřina umožňuje, aby složité návrhy byly provedeny jako velmi malé.

-11-

Paralelní obvod

Umístění součástek sériově zvyšuje odpor; dominuje nejvyšší hodnota. Umístění součástek paralelně snižuje odpor; dominuje nižší hodnota.

Části v rámci těchto řad a paralelních dílčích obvodů mohou být uspořádány různými způsoby, aniž by se změnilo, co dělá

obvod. Velké obvody jsou vyrobeny z kombinace menších sériových a paralelních obvodů.

Page 13

Správný a špatný postup při sestavování obvodů

Po sestavení obvodů podle návodu v tomto manuálu možná dostanete chuť experimentovat na vlastní pěst. Využijte projektů v tomto manuálu jako vodítka, jakož i mnoho důležitých konceptů a návrhů, které zde naleznete. Každý obvod

obsahuje elektrický zdroj (baterie) a odpor (což může být odpor, kondenzátor, motor, integrovaný obvod, atd.), které jsou vzájemně propojeny oběma směry.

Buďte opatrní, aby nedošlo ke “zkratům” (spojení s nízkým odporem, viz. příklady níže), což by mohlo poškodit jednotlivé součástky a / nebo rychle vybít baterie. Připojujte pouze alarm IC (U2) a detektor pohybu (U7) dle konfigurací

popsaných v projektech, špatné provedení může poškodit komponenty. Nezodpovídáme za škody způsobené špatným propojením jednotlivých částí.

Zde jsou některé důležžžité zásady:

VŽŽŽDY POUŽÍVEJTE OCHRANU OČÍ, POKUD EXPERIMENTUJETE NA

VLASTNÍ PĚST.

VŽŽŽDY zahrňte alespoň jednu složku, která bude omezovat proud obvodem, jako jsou

reproduktory, kondenzátory, integrované obvody (které musí být správně připojeny), světelný motor nebo motor s převodovkou, vzduchovou fontánu nebo odpory,

VŽŽŽDY použijte LED diody, tranzistory a vypínače ve spojení s dalšími složkami, které

omezují proud skrz ně. Pokud tak neučiníte, může dojít ke zkratu a / nebo poškození těchto částí.

VŽŽŽDY připojte kondenzátory tak, že strana “+” dostává vyšší napětí. VŽŽŽDY ihned odpojte baterie a zkontrolujte zapojení, pokud se něco zdá být příliš horké. VŽŽŽDY před zapnutím obvodu zkontrolujte zapojení. VŽŽŽDY připojujte alarm IC (U2) a detektor pohybu (U7) pomocí konfigurací uvedených v

projektech nebo dle popisu připojení na straně 10.

NIKDY nepřipojujte v žádném případě do elektrických zásuvek ve svém domě.

NIKDY nenechávejte obvod bez dozoru, pokud je připojený.

NIKDY se nedotýkejte světelného motoru, pokud se otáčí.

U všech projektů uvedených v tomto manuálu mohou být tyto díly uspořádány různými způsoby, aniž by se změnil obvod. Například pořadí částí spojených sériově nebo paralelně není důležité - záleží na tom, jak kombinace těchto dílčích obvodů jsou uspořádány. společně.

Distributor:

Příklady ZKRATŮ - NIKDY TOTO NEDĚLEJTE !!!

Umístění 3-kontaktního vodiče přímo přes baterie je ZKRAT.

NIKDY

NEDĚLAT!

NIKDY

NEDĚLAT!

Je-li posuvný vypínač (S1) zapnut, u velkého obvodu může dojít ke ZKRATU (jak je znázorněno šipkami). Zkrat zabrání další části ob-

vodu, aby vůbec pracoval.

NIKDY

NEDĚLAT!

Toto je rovněž

ZKRAT.

NIKDY

NEDĚLAT!

ConQuest entertainment a.s. Hloubětínská 11, Praha 9

www.toy.cz www.boffin.cz [email protected]

VAROVÁNÍ: NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM - Nikdy v

žádném případě nepřipojujte obvod do elektrických zásuvek ve Vašem domě !

Varování majitelům stavebnice Boffin: Nepřipojujte další zdroje napětí z jiných sad, neboť může dojít k

poškození dílů. Obraťte se na výrobce, pokud máte dotazy nebo potřebujete pomoc.

-12-

Page 14

Pokročilé řešení problémů (doporučujeme dohled dospělé osoby)

3. Kontaktní vodiče: Pomocí tohoto mini-ob-

Výrobce nenese zodpovědnost za ššškody, které vznikly v důsledku nesprávného zapojení.

Pokud se domníváte, že máte poškozené díly, následujte tento postup, abyste systematicky určili, které z nich je třeba vyměnit:

Některé z těchto testů připojují LED diody přímo přes baterie, anižžž by jiné komponenty byly omezeny proudem.

Za normálních okolností by se mohla LED dioda poššškodit, nicméně LED diody ze stavebnice Boffin mají vnitřní odpor přidaný za účelem jejich ochrany před nesprávným připojením, a LED dioda tak nebude poššškozena.

1. Barevně svítící LED dioda (D8), červená/

žžžlutá dvoubarevně svítící LED dioda (D10), reproduktor (SP2), motor s převodovkou (GM) a pouzdro na baterie (B1):

●Baterie vložte do pouzdra.

●Umístěte barevně svítící LED diodu přímo

přes pouzdro na baterie (LED dioda + na baterii +), měla by svítit a bude měnit barvy.

●Umístěte červenou/žlutou dvoubarevně svítící LED diodu přímo přes pouzdro na baterie v

obou směrech. Měla by svítit červeně, pokud je červená strana k baterii +, a žlutě, pokud je žlutá strana k baterii +.

●Klepněte” na reproduktor přes kontakty pouzdra na baterie; měli byste slyšet slabé lupnutí.

●Umístěte motor s převodovkou přímo přes pouzdro na baterie; jeho hřídel by se měla otáčet.

●Pokud nic nefunguje, pak vyměňte baterie a znovu vše zopakujte. Pokud to opět nefunguje, pak je pouzdro na baterie poškozeno. Otestujte obě pouzdra na baterie.

2. Červený & černý

propojova c í kabel: Použijte to-

hoto mini-obvodu k otestování každého propojovacího kabelu; LED dioda by měla svítit.

vodu otestujte každý kontaktní vodič, jeden po druhém. LED dioda by měla svítit.

4. Posuvný vypínač (S1) a vibrační spínač

(S4): Použijte tento mini-obvod; v případě, že

LED dioda nesvítí, tak je posuvný vypínač špatný. Nahraďte posuvný vypínač za vibrační

spínač; poklepáním by se měla rozsvítit LED dioda, nebo je vibrační spínač špatný.

5. Světelný motor (M7): Sestavte projekt 3.

Světelný motor by měl točit a světla na lopatkách ventilátoru by měla svítit barevně s měnícím se vzorem. Ujistěte se, že je světelný motor orientován

podle výkresu.

6. Vzduchová fontána (AF): Sestavte projekt 6

a ujistěte se, zda máte dobré baterie. Vzduch vyfoukávaný z horní části vzduchové fontány by měl míčkem otáčet kolem dokola a/nebo zvednout

míček do vzduchu.

7. Odpory stojanu s otáčivým čepem: Stojan

s otáčivým čepem má odpory umístěné uvnitř; mohou být testovány pomocí tohoto miniobvodu. Červená / žlutá dvoubarevně svítící LED dioda

(D10) by měla svítit jasně a barevně svítící LED dioda (D8) by měla svítit velmi slabě, jinak je stojan s otáčivým čepem poškozen.

8. Potenciometr (RV2): Sestavte projekt

133. Posunujte ovládací páčku odporu na obě strany. Pokud je nastavena na každé ze stran, jedna LED dioda by měla svítit jasně a druhá LED dioda matně; jinak RV2 je špatný.

9. NPN tranzistor (Q2): Sestavte mini-obvod dle

obrázku. Barevně svítící LED dioda (D8) by měla být zapnutá pouze tehdy, když je zapnutý posuvný

vypínač (S1). Je-li tomu jinak, pak Q2 je poškozen.

10.

Náklonový spínač (S7): Sestavte tento mini-

obvod a naklánějte ho v různých směrech. D10 by měla být zapnutá při některých úhlech náklonu, D8 by měla být zapnutá při ostatních úhlech náklonu a někdy

by měly být obě diody vypnuté.

-13-

Page 15

Pokročilé řešení problémů (doporučujeme dohled dospělé osoby)

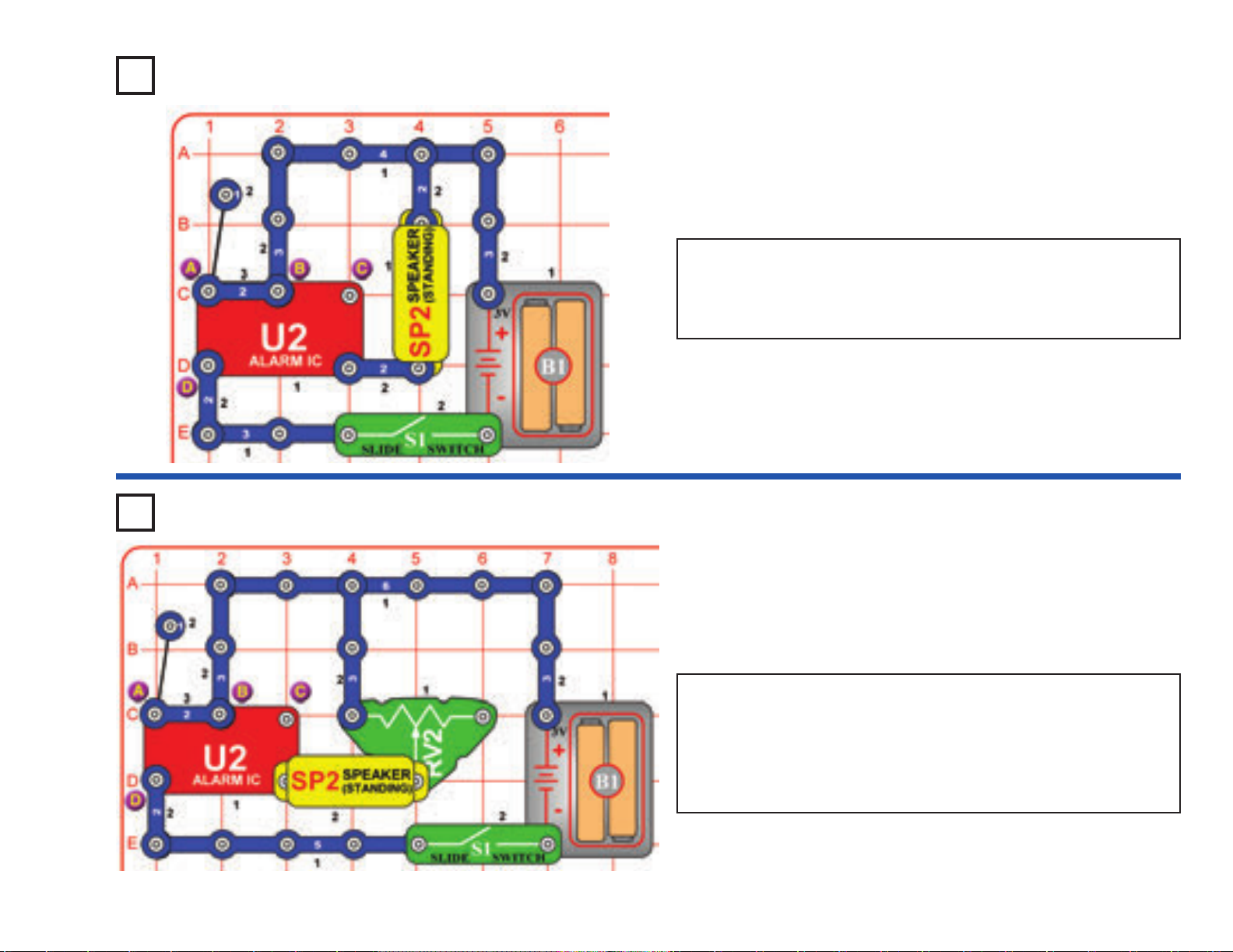

11. Alarm IC (U2): Sestavte projekt 158 a jeho

varianty. Každý režim by měl produkovat zvuk sirény, pokud tomu tak není, U2 je rozbitý.

12. Detektor pohybu (U7): Sestavte projekt 18.

LED dioda (D8) by se měla rozsvítit na něko- lik sekund v okamžiku připojení k napájení a pak vždy, když obvod detekuje pohyb.

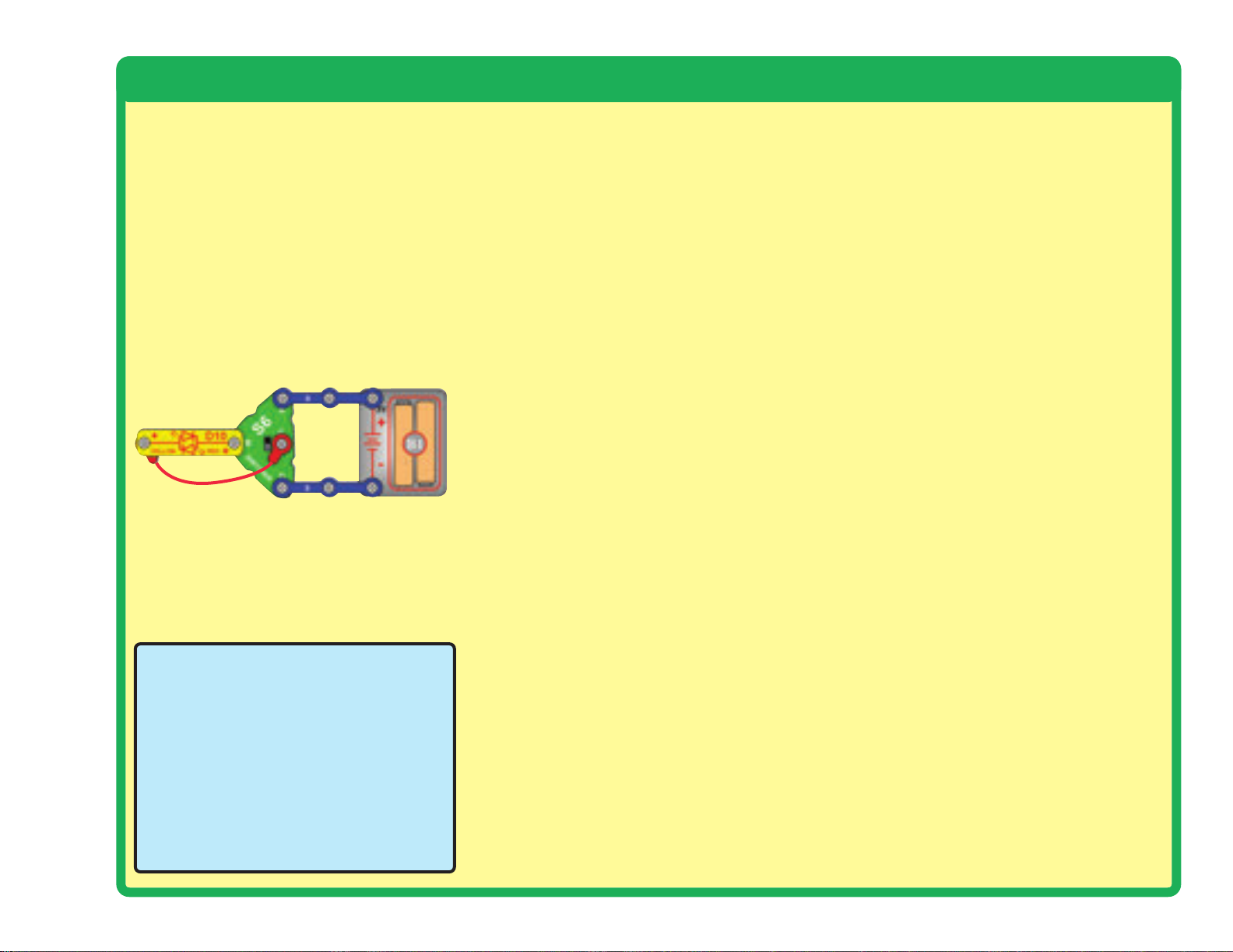

13. Přepínač (S6): Sestavte tento mini-obvod.

LED dioda (D10) by měla svítit červeně, pokud je S6 v horní poloze, nebo se vypnout, pokud

S6 je ve střední poloze, a svítit žlutě, pokud S6 je v dolní poloze; pokud tomu tak není, S6 je rozbitý.

14.

1mF (C7) a 100mF (C4) kondenzátory:

Sestavte projekt 139. Dotkněte se C4 nebo C7 přes body A & B, poté přes body C & D; LED dioda (D10) by měla blikat (jasně pro C4 a matně pro C7), pokud tomu tak není, kondenzátor je rozbitý.

Distributor:

ConQuest entertainment a.s.

Hloubětínská 11, Praha 9

www.toy.cz

www.boffin.cz

info@boffin.cz

-14-

Page 16

Seznam projektů

Projekt # Popis Strana #

1 Barevné světlo 17

2 Obousměrné světlo 17

3 Světelná show 18

4 Tlumená světelná show 18

5 Vibrace, náklony & detektor pohybu 18

6 Tančící míček 19 7 Vysoce výkonný tančící míček 19 8 Regulace výšky 19 9 Dvojitý tanečník 19 10 Dvojitý tanečník - slabý 19

11 Vibrační světlo 20

12 Vibrační alarm 20 13 Snímač náklonu 20

14 Super detektor pohybu 21 15 Světlo & zvuk - světelný motor 21

16 Světlo & zvuk - světelný motor (hlasitěji) 21

Projekt # Popis Strana #

29 Letadlo s volnoběžným motorem 26 30 Letadlo se světlem 26 31 Pohybový modul 27

32 Pohybový modul s ovládáním světla 27

33 Pohybový modul s vyšší rychlostí 27

34 Pohybový modul s palubním ovládáním 28

35 Pohybový modul s ovládáním světla 28

36 Pohybový modul s pohybovým světlem 28

37 Naklánění 29 38 Alarm při náklonu 29 39 Zvuky & světla při alarmu 30 40 Jemnější alarm 30

41 Barevný alarm 30

42 Maják 31

43 Kolotoč 31 44 Rychlý kolotoč 31

Projekt # Popis Strana #

57 Bezpečná řemenice 38

58 Více řemenic 38

59 Drátová světelná signalizace 38

60 Trojité pohybující se světlo 39

61 Dvojité pohybující se světlo 39

62 Velký obvod 40

63 Vibrační spínač 40

64 Zvukový trojitý detektor 41

65 Vibrační letadlo 41

66 Příliš mnoho najednou? 42

67 Nepříliš mnoho najednou 43

68 Nastavitelný motor & více 44

69 Nastavitelný tančící míček 44

70 Regulátor jasu LED diody 45

72 Regulátor jasu červené & žluté 45

Regulátor jasu červené nebo žluté

17 Detektor pohybu 22

18 Detektor pohybu s nízkým příkonem 22

19 Detektor pohybu se zvukovými signály 23

21 Mini auto 24 22 Mini auto se světelnou indikací 24 23 Vysokorychlostní auto 24 24 Mini auto s palubním ovládáním 25 25 Mini auto se světlem 25 26 Mini auto s pohybovým světlem 25

27 To je ledadlo! 26 28 Letadlo s nízkým výkonem 26

Detektor pohybu s kolotočem

-15-

45 Kolotoč s hudbou

46 Rychlý kolotoč s hudbou

47 Hypnotické disky 33

48 Stroboskop s hudbou 33 49 Pomalý kolotoč 34

50 Nastavitelný kolotoč se světly 34

51 Zábava s ozubenými koly 35

52 Vyšší poměr ozubených kol 35 53 Kreslení při otáčkách 35 54 Stroboskopický maják 36 55 Udělejte si vlastní vzory 37

56 Zábava s řemenicemi 37

& světlem

73 Dvojitý regulátor jasu 45

76 D

77 Skryté rezistory 47

78 Regulátor zvuku & LED diody 47

79 Regulátor zvuku & dvoubarevné LED diody 47

80 Regulátor hlasitosti zvukových signálů 47

81 Dvojitá červená siréna 48

82 Dvojitá světelná siréna 48

83 Super vibrační světlo 49

84 Rychlé vibrační světlo 49

Obousměrný dvojitý regulátor jasu

Paralelní

vojitý regulátor jasu - tlumené světlo

dvojitý regulátor jasu

Page 17

Seznam projektů

Projekt # Popis Strana #

85 Vibrační zvukové signály & světla 49

86 Zvukové signály & světla při třesení 49

87 Obousměrný kolotoč 50

88 Dvousměrný obvod 50

89 Dvousměrný obvod s nízkým příkonem 50

90 Zpožděné vypnutí alarmu při náklonu 51

91 Zpožděné vypnutí světel při náklonu 51

92 Legrace s přepínačem 51

93 Nastavitelné zpoždění vypnutí světla při náklonu 52

94 Nastavitelné zpoždění vypnutí barev. světel při náklonu 52

95 Větší zpoždění vypnutí světla při náklonu 52

96 Pomalé vypnutí světla při náklonu 52

97 Nastavitelné zpoždění vypnutí vibračního světla 53

98 Nastavitelné zpoždění vypnutí barevného vibrač. světla 53

99 Velmi pomalé vypnutí vibračního světla 53

100 Pomalé vypnutí jasu vibračního světla 53

Projekt # Popis Strana #

113 Super nabíjení & vybíjení 58

114 Mini nabíjení & vybíjení 58

115 Spouštění světelného motoru 59

116 Dvojitý pohyb 59

117 Trojitý pohyb 60

118 Pomalý trojitý pohyb 60

119 Dominátor 60

120 Více najednou 61

121 Elektrický okruh 61

122 Generátor 62

123 Pákový efekt 62

124 Zatížení generátoru 62

125 Vodní alarm 63

126 Dotykový alarm 63

127 Nakreslete si alarm 63

128 Dotykové & vodní světlo 64

Projekt # Popis Strana #

141 Kulomet 70

142 Krátké dávky zvuku & světel 70

143 Krátké zapnutí světla 70

144 Dotykové světlo 71

145 Pomalé vypnutí světla 71

146 Přepínač se 3 pozicemi 71

147 Jednosměrná elektřina 72

148 Zvuk & světlo při náklonu 72

149 Kompresor 73

150 Tranzistor 73

151 Pomalé světlo 74

152 Pohyb míčku 74

153 Blikací bzučák 75

154 Blikací blikač 75

155 Ovládání blikače 75

156 Nejprve svítí červená 76

101 Nastavitelné zpoždění vypnutí světel při náklonu 54

102 Velmi pomalé zpoždění vypnutí světel při náklonu 54

103 Nastavitelné zpoždění vypnutí vibračních světel 54

104 Velmi pomalé vypnutí vibračních světel 54

105 Náklonový detektor pohybu 55

106 Náklonový spínač 55

107 Elektrická energie vstup/výstup 56

108 Menší elektrická energie vstup/výstup 56

109 Mini dobíjecí baterie 56

110 Mini dobíjecí baterie 57

111 Jasné světlo-pozice vlevo/vpravo 57

112 Nabíjení & vybíjení 58

129 Detektor vodivosti 64

130 Trojitý alarm 64

131 Omezovače proudu 65

132 Omezovače proudu - paralelní zapojení 65 133 Řízení proudu 66

134 Obousměrné řízení proudu 67

135 Líný ventilátor 68

136 Líný kolotoč 68

137 Líná světla 68

138 Velmi líná světla 68

139

140

Přenos elektrické energie

(II)

157 Červená svítí pouze před žlutou 76

158 Hlasité sirény 77

159 Nastavitelná hlasitost sirén 77

160 Kondenzátory zapojené sériově 78

161 Kondenzátory zapojené paralelně 78

162 Nastavitelný světelný motor 79

163 Nastavitelná nízká rychlost ventilátoru 79

164 Ovládání tranzistorem 80

165 Obousměrný motor 80

166 Pomalý obousměrný motor 80

167 Oranžové světlo 81

168 Světlo, zvuk & létání 81

-16-

Page 18

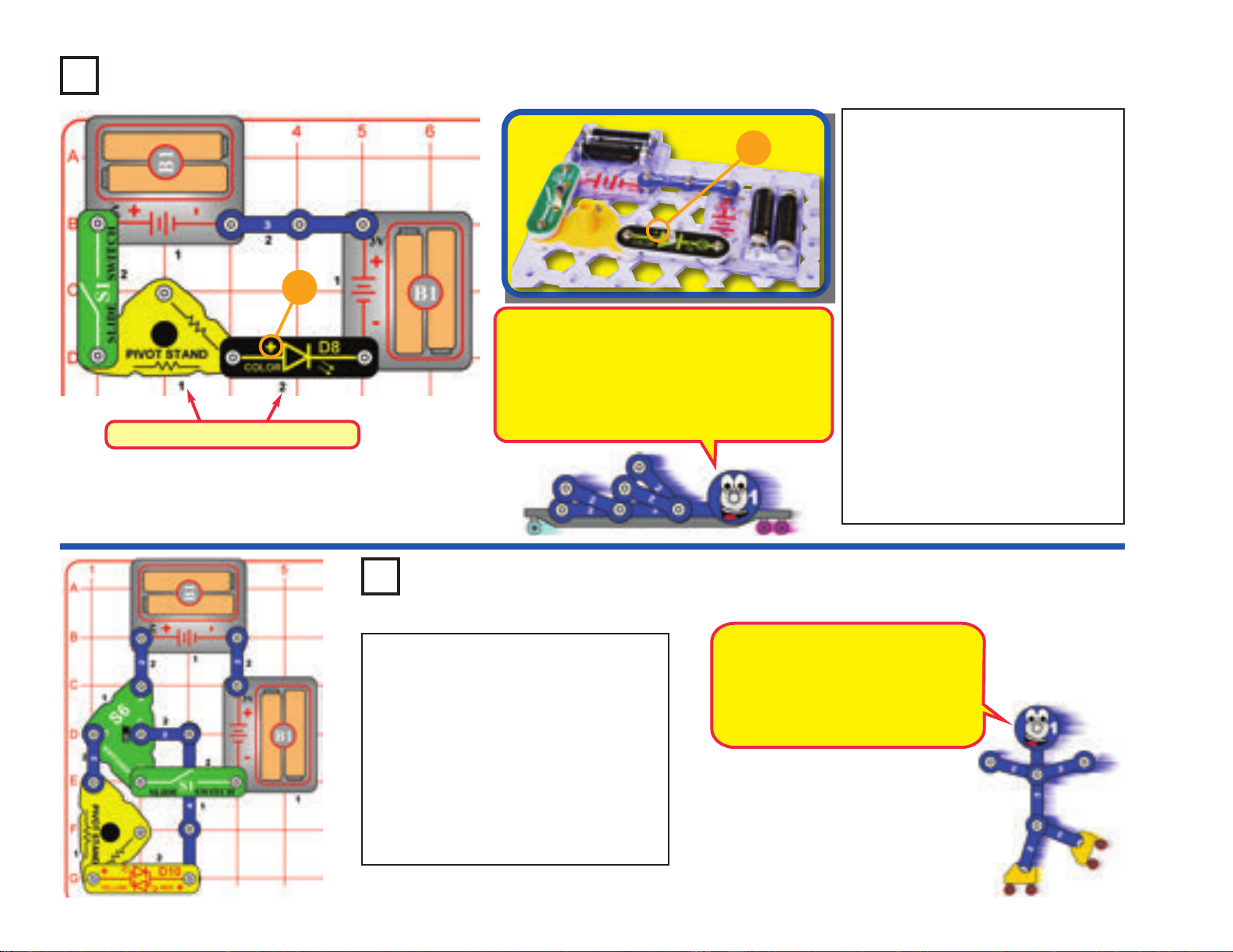

Projekt 1 Barevné světlo

Umístění čísel

Boffin říká, že barevně svítící LED diody ve skutečnosti obsahují samostatné červené, zelené a modré světlo s mikroobvodem, který je ovládá. Je zde použit stojan s otáčivým čepem, protože má vnitřní odpory, které omezují tok elektrické energie, a pomáhají chránit barevně svítící LED diodu před poškozením.

Stavebnice Boffin používá elektronické součástky, které se přichycují na průhlednou plastovou mřížku pro stavění různých obvodů. Tyto součástky mají na sobě různé barvy a čísla, takže je můžete snadno identifikovat.

Sestavte obvod znázorněný na obrázku vlevo umístěním nejprve všech částí označených černou číslicí 1 vedle sebe na desku. Poté spojte součásti označené číslicí 2. Vložte dvě (2) baterie typu “AA”

(nejsou součástí balení) do každého z pouzder na baterie (B1), pokud jste tak již neučinili.

Zapněte posuvný vypínač (S1) a vychut- návejte si světelnou show z barevně svítící LED diody (D8). Pro dosažení nejlepších efektů ztlumte osvětlení v místnosti.

Zkuste vyměnit barevně svítící LED diodu za červenou / žlutou dvoubarevnou LED diodu (D10) a orientujte ji jedním směrem.

-17-

Projekt 2 Obousměrné světlo

Sestavte obvod, jak je znázorněno na obrázku, zapněte posuvný vypínač (S1), a poté nastavte přepínač (S6) na každou z jeho 3 poloh. Červená

/ žlutá dvoubarevná LED dioda (D10) by měla svítit žlutě při poloze S6 nahoře, ve střední poloze se

vypne a červeně by měla svíti při poloze S6 dole. Pro dosažení nejlepších efektů ztlumte osvětlení v

místnosti.

Zkuste vyměnit červenou / žlutou dvoubarevnou LED diodu za barevně svítící LED diodu (D8, “+”

vlevo). Barevně svítící LED dioda není obousměrná, takže funguje pouze při poloze S6

nahoře.

LED diody jsou svítivé diody, které jsou jako malé žárovky, které fungují pouze v jednom směru. Červená / žlutá dvoubarevná LED dioda je vlastně červená LED dioda a žlutá LED dioda, připojené paralelně v opačných směrech uvnitř jedné součástky.

Page 19

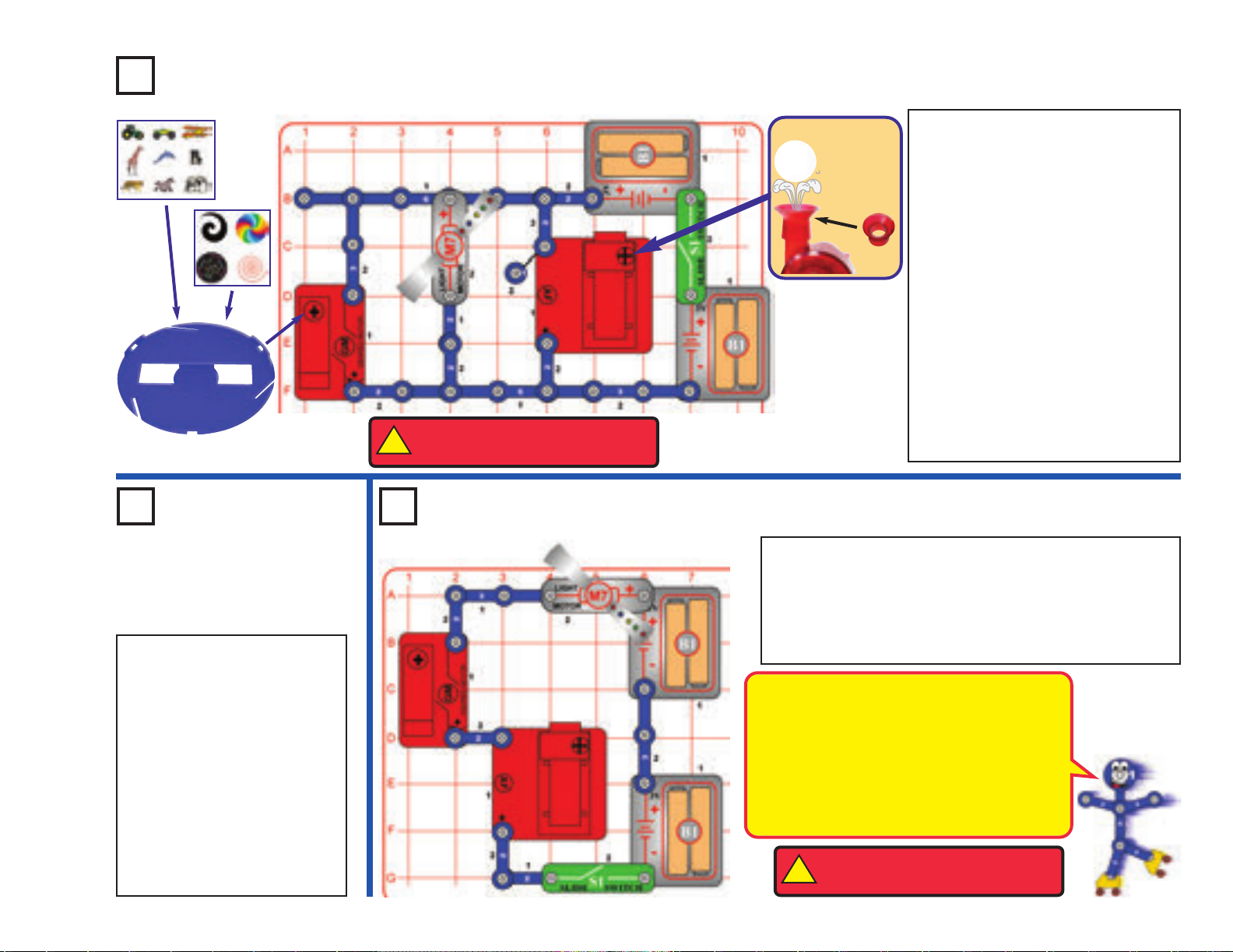

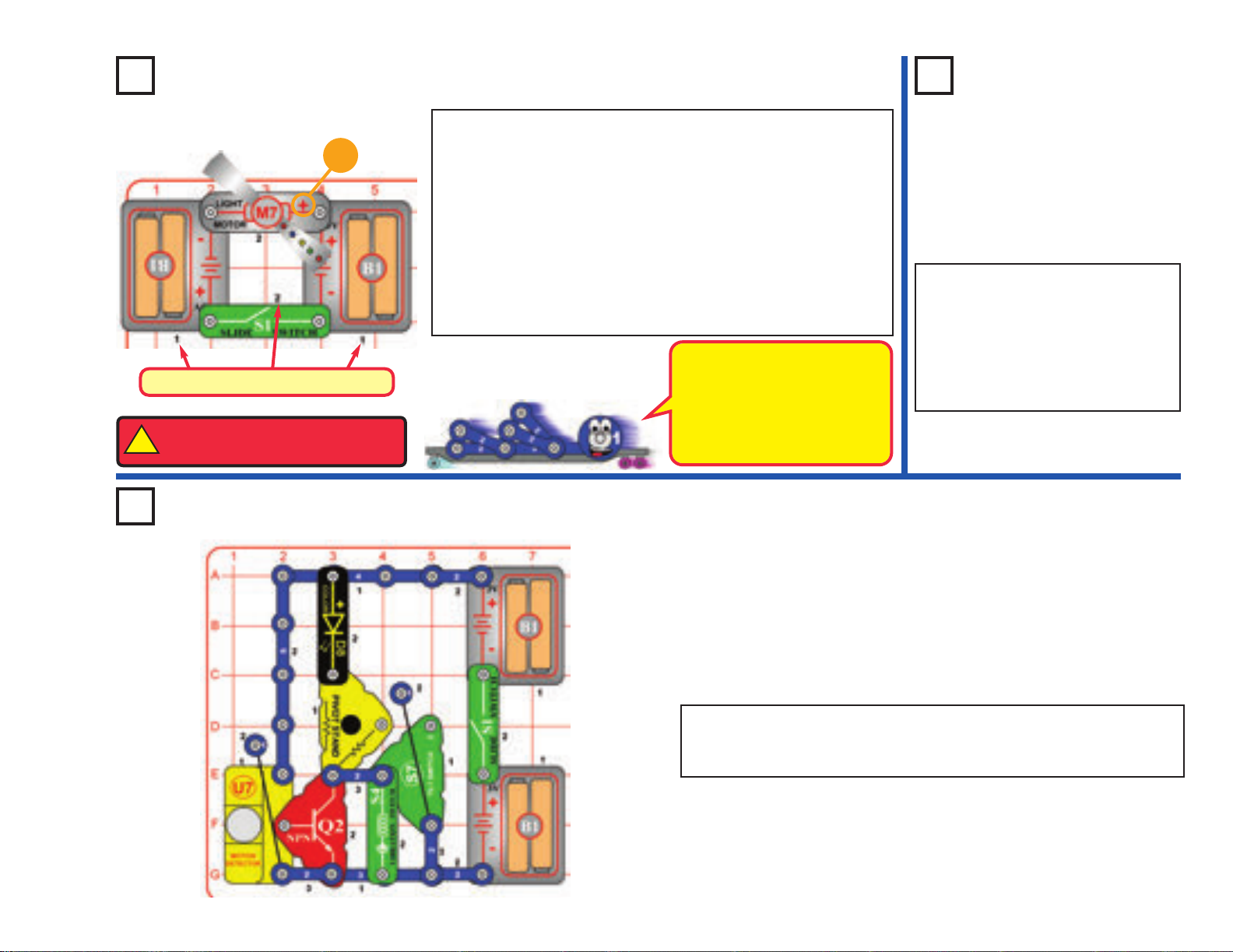

Projekt 3 Světelná show

Projekt 4

Umístění čísel

VAROVÁNÍ: Obsahuje pohyblivé části.

Nedotýkejte se ventilátoru, pokud je v

provozu.

Projekt 5

“AA” (nejsou součástí balení) do každého z pouzder na baterie (B1), pokud jste tak již neučinili.

Zapněte posuvný vypínač (S1) a sledujte světelnou show! Pro dosažení nejlepších účinků ztlumte osvětlení v místnosti.

Nikdy se nedotýkejte ventilátoru, když se točí.

Ventilátor na světelném motoru

má několik LED diod, které jsou podobné LED diodám D8 a D10. Elektřina je transportována přes hřídel motoru, aby napájela LED diody.

Vibrace, náklony &

Tlumená světelná show

Použijte předchozí obvod, ale nahraďte jedno z pouzder na baterie (B1) za 3-kontaktní vodič. Obvod

funguje stejně, ale svítí mnohem tlumeněji, a poskytuje některé zajímavé

efekty. Pro dosažení nejlepších účinků ztlumte osvětlení v místnosti.

detektor pohybu

Sestavte obvod a zapněte posuvný vypínač (S1). Barevně svítící LED dioda (D8) se rozsvítí na několik sekund při spuštění a poté vždy, když obvod de-

tekuje pohyb, cítí vibrace nebo je v některých směrech nakloněn.

-18-

Page 20

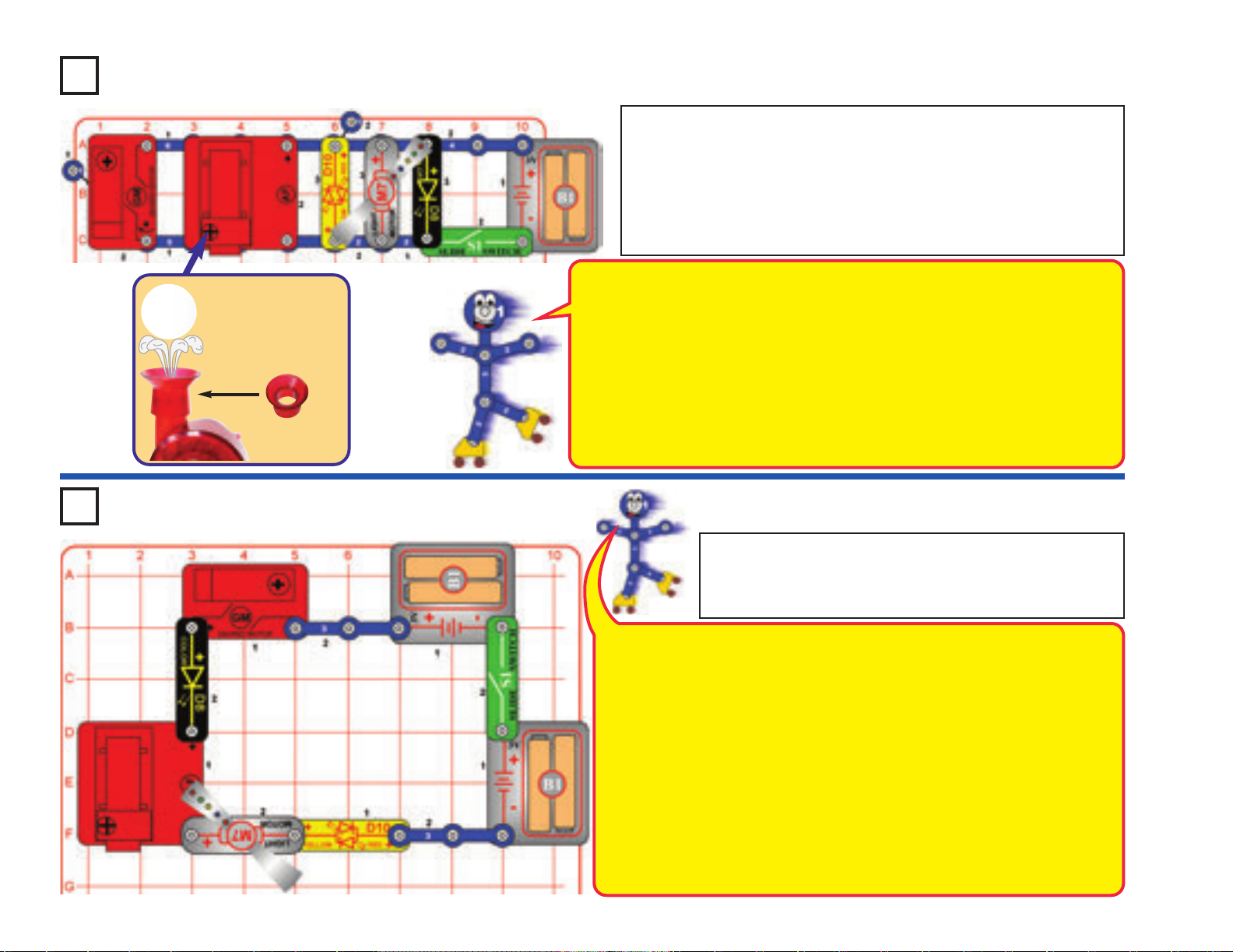

Projekt 6

Tančící míček

Projekt 7

Vysoce výkonný tančící míček

Použijte předchozí obvod, ale nahraďte 3-kontaktní vodič za druhé pouzdro na baterie (B1). Obvod pracuje stejně, ale foukaný proud vzduchu je silnější,

takže míček se vznáší výš, avšak je také nestabilní. V důsledku toho může míček rychle vypadnout.

Zkuste vyměnit míček za další malé lehké kuličky, které máte ve Vaší domácnosti a zjistěte, které z nich se vznášejí ve vzduchu.

Projekt 8

Regulace výšky

Použijte předchozí obvod, položte prsty nebo palec před přívod vzduchu na straně vzduchové fontány, abyste ho částečně blokovali. Můžete nechat míček

se pohybovat ve vzduchu níže tím, že omezíte proudění vzduchu. Tímto krokem docílíte větší stabilitu míčku, a tak míček zůstane ve vzduchu déle.

Umístěte chrlič na horní stranu vzduchové fontány a míček do proudu vzduchu.

Chrlič

Sestavte obvod, jak je znázorněno na obrázku, umístěte chrlič na vzducho- vou fontánu (AF), zapněte posuvný

vypínač (S1), poté umístěte míček přímo do proudu foukaného vzduchu nad vzduchovou fontánu.

Proud foukaného vzduchu by měl míček vyvážit, takže se míček ve

vzduchu vznáší a “tancuje”. Občas může být míček nestabilní a vypad-

nout; v tomto případě ho dejte zpět do proudu vzduchu.

Pokud budete chtít, můžete nakreslit na míček čáry nebo vzory. Doporučujeme použít pro tento projekt nové alkalické baterie.

Projekt 9 Dvojitý tanečník

Sestavte tento obvod, zapněte posuvný vypínač (S1), nastavte přepínač (S6) buď na horní nebo spodní polohu a umístěte míček do proudu vzduchu nad chrlič vzduchové fontány (AF). Podívejte se, jak dlouho se míček vznáší ve vzduchu pro každé nastavení S6.

Projekt 10

Dvojitý tanečník -

-19-

Při nastavení S6 nahoru je silnější proud vzduchu, ale proud vzduchu může být příliš silný, což způsobí nestabilitu

míčku a míček může vypadnout. Při nastavení S6 dolů je průtok vzduchu trochu slabší, takže míček může být více stabilní a vznáší se ve vzduchu lépe.

Zkuste vyměnit míček za dalšími malé, lehké kuličky, které máte ve Vaší domácnosti a zjistěte, které z nich se ve vzduchu vznášejí.

Vzduch je vháněn pomocí lopatky ventilátoru dovnitř vzduchové fontány. Přepínač (S6) obrátí směr, kterým

se ventilátor točí, avšak tvar ventilátoru vytváří silnější proudění vzduchu v jednom směru.

slabý

Použijte předchozí obvod, ale nahraďte jedno z pouzder na ba-

terie za 3-kontaktní vodič. Obvod pracuje stejně, ale foukaný proud vzduchu je slabší. Míček se může

točit kolem dokola, aniž by se vznesl do vzduchu.

Page 21

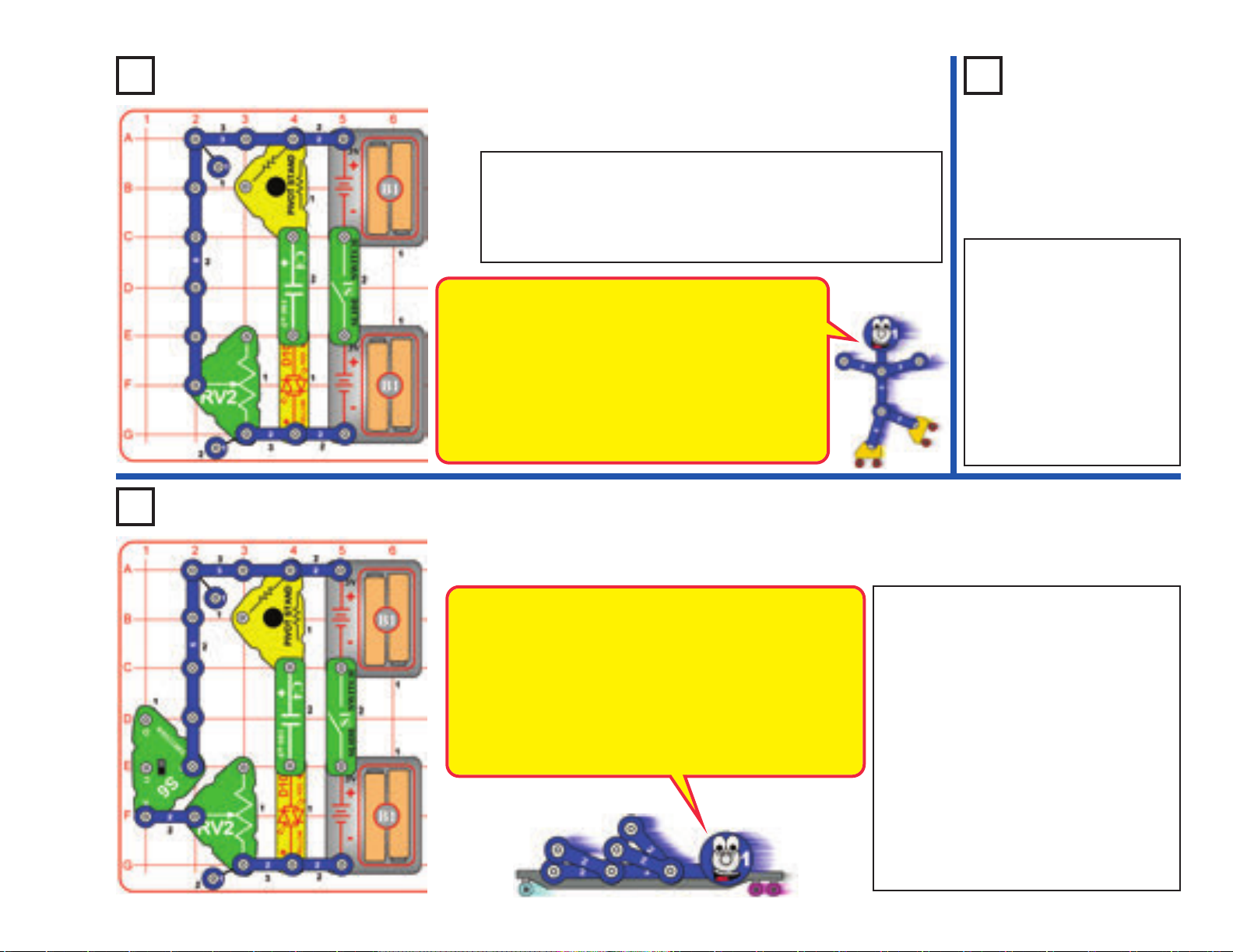

Projekt 11

Vibrační světlo

Projekt 12

Sestavte obvod podle obrázku. Klepněte na vibrační spínač (S4) nebo bouchněte rukou do stolu, aby se červená / žlutá LED dioda (D10)

rozsvítila.

Jedna strana vibračního spínače se připojí k pružině a druhá strana se připojí ke kontaktu vedle pružiny. Pokud se přepínač třese, pružina se odrazí a otevře nebo zavře obvod.

Projekt 13

Vibrační alarm

Sestavte obvod podle obrázku. Klepněte na vibrační spínač (S4) nebo bouchněte rukou do stolu, aby se rozezněl alarm.

Snímač náklonu

Sestavte obvod podle obrázku a zapněte posuvný vypínač (S1). Barevně svítící LED dioda (D8) nebo červená / žlutá dvoubarevná LED dioda (D10) se rozsvítí, je-li obvod nakloněn nebo přesunut. Experimentujte, abyste zjistili, které úhly náklonu aktivují tu kterou LED diodu.

V případě, že se obvod nevypne, když zůstane ležet na rovném povrchu, pak ho mírně nakloňte tak, dokud se vypne.

Náklonový spínač (S7) obsahuje kuličku, která aktivuje kontakty, když se převaluje na jednu ze stran v důsledku náklonu nebo

pohybu.

-20-

Page 22

Projekt 14

Namontujte obvod na modrý stojan a umístěte ho směrem přes celou místnost.

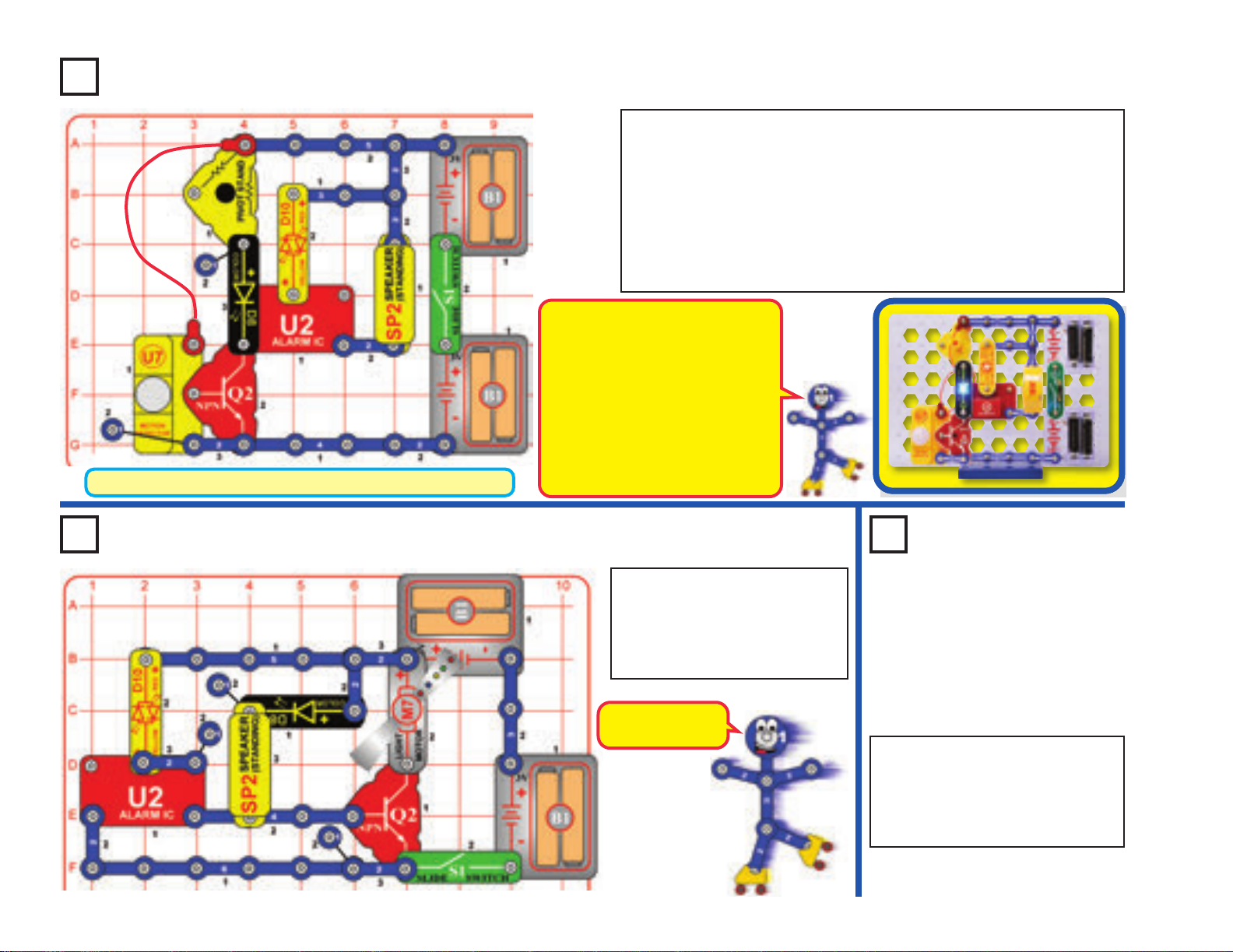

Super detektor pohybu

Sestavte tento obvod a umístěte základní mřížku do modrého stojanu (s tranzistorem NPN (Q2) nejblíže ke stojanu) a opatrně ho postavte.

Umístěte ho na kraj stolu směrem přes celou místnost. Zapněte posuvný vypínač (S1). Bareně svítící LED dioda (D8) svítí a

alarm zazní na několik sekund po spuštění, a pak vždy, když obvod detekuje pohyb v místnosti.

Tento obvod bude pracovat i ve tmě, ale buďte na sebe opatrní, pokud se budete pohybovat potmě po místnosti.

Objekty, které generují teplo včetně lidí a zvířat, také produkují infračervené záření. Infračervené záření není vidět na vlastní oči, ale lze ho detekovat. Detektor pohybu (U7) je určen pro detekci změn infračerveného záření, zejména typu vyzařovaného lidí. NPN tranzistor (Q2) působí jako zesilovač, pomáhá detektoru pohybu zapnout barevně svítící LED diodu a alarm.

Projekt 15

-21-

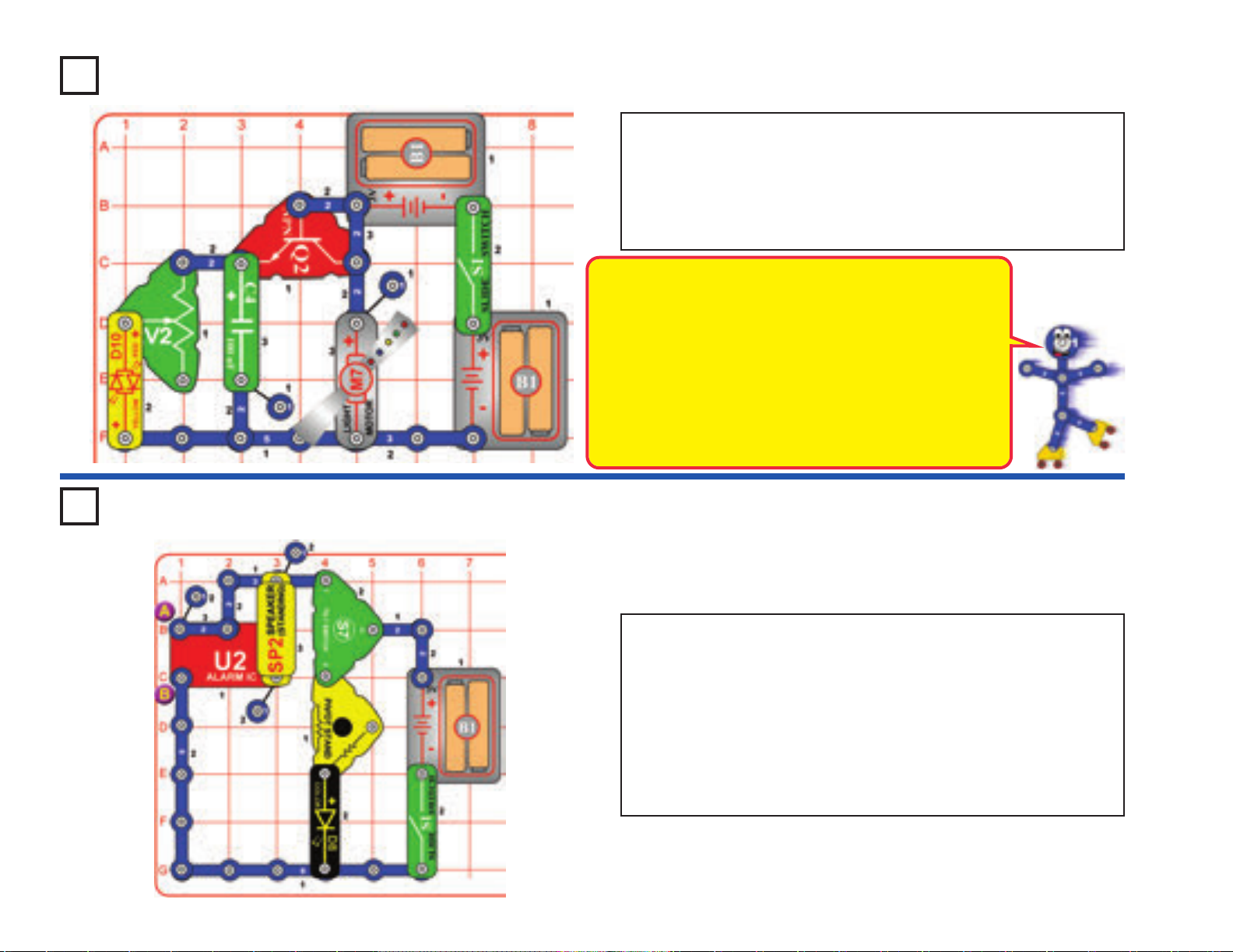

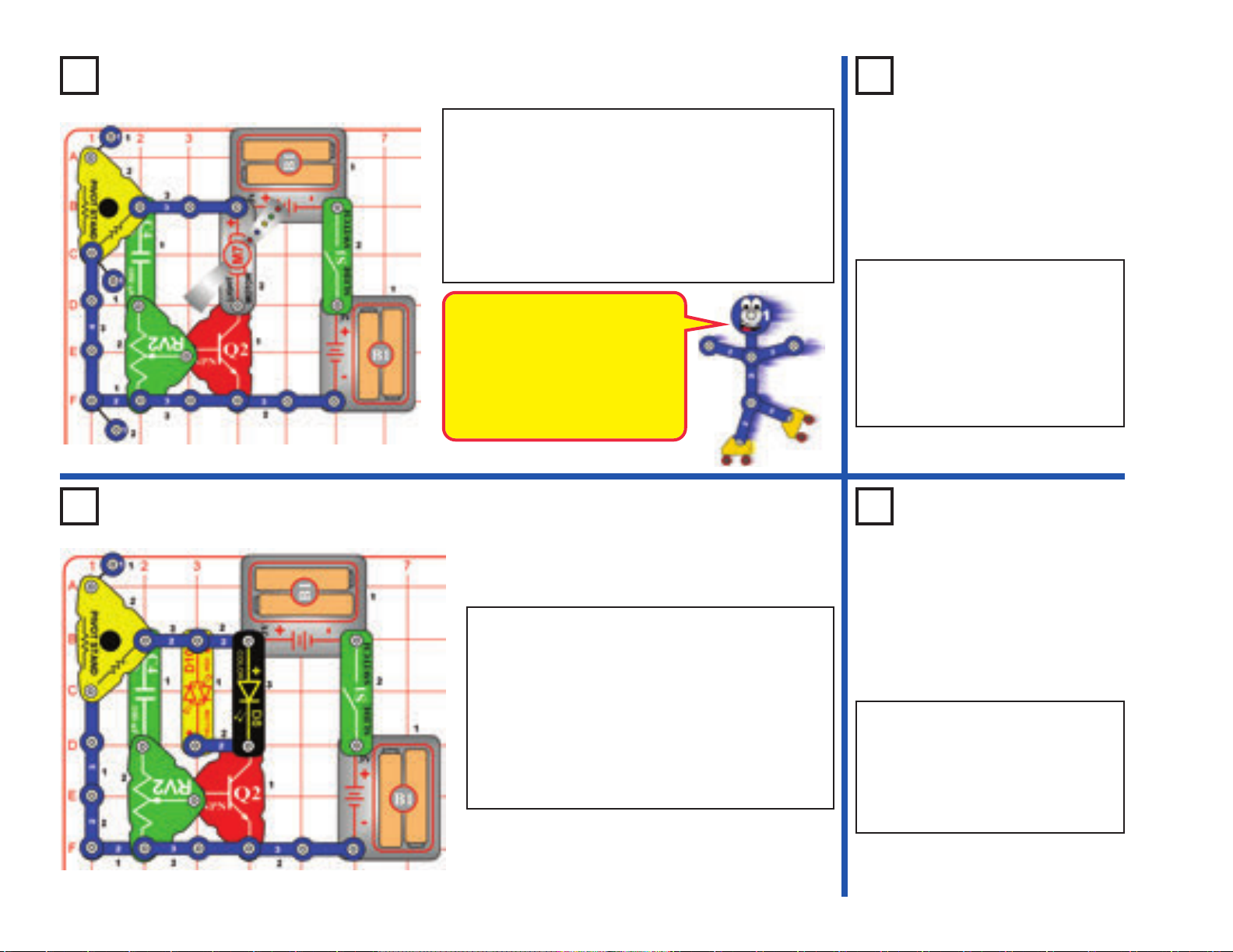

Světlo & zvuk - světelný motor

Sestavte obvod a zapněte posuvný vypínač (S1). Světelný motor (M7) se točí v inter- valech synchronizovaných se zvukem jako z kulometu.

Toto je jeden z mých nejoblíbenějších obvodů!

Použijte předchozí obvod, ale vyměňte barevně svítící LED diodu (D8) za 3- kontaktní vodič. Zvuk je nyní hlasitější a pohyb světelného motoru (M7) je trochu odlišný.

Projekt 16

Světlo & zvuk -

světelný motor (hlasitěji)

Page 23

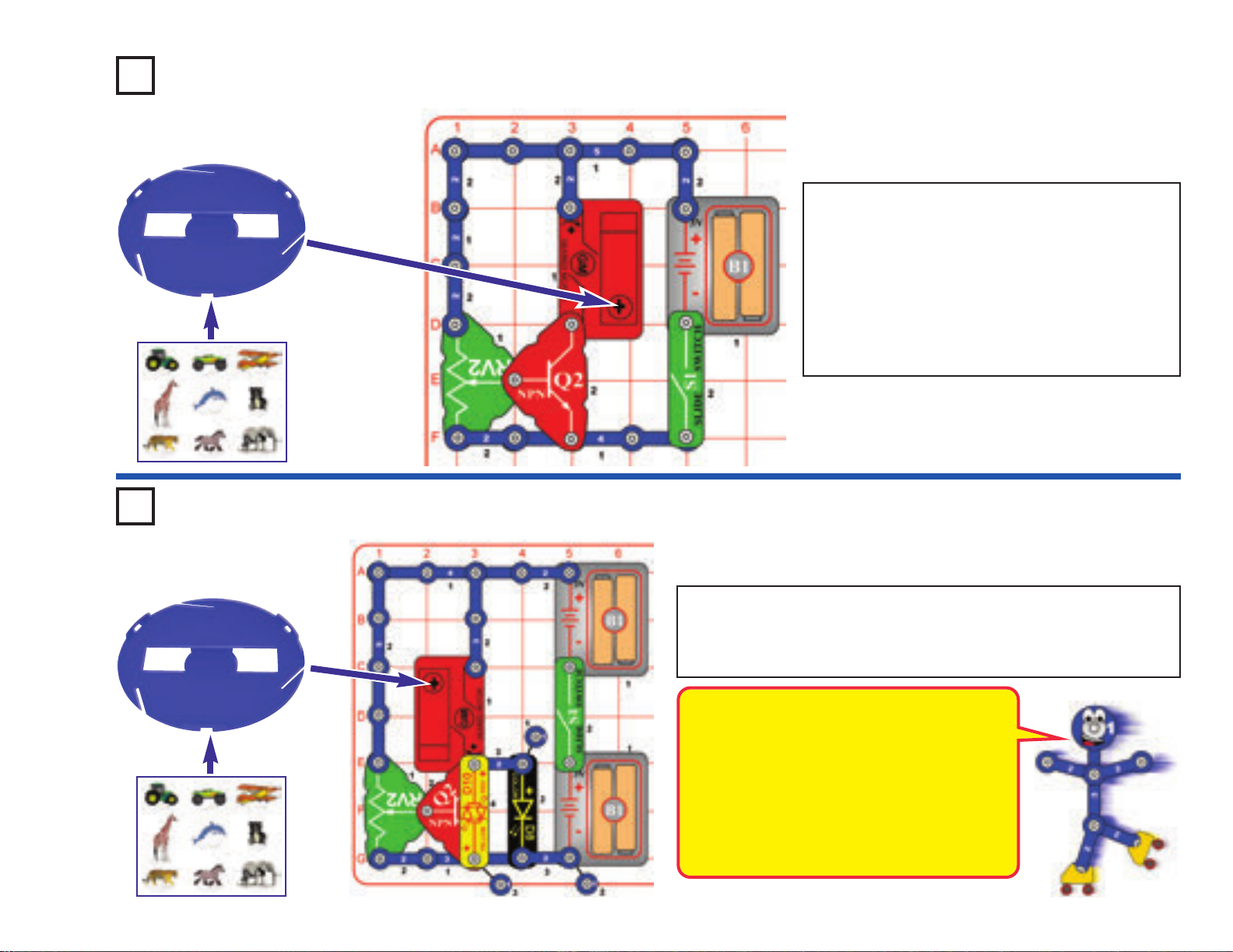

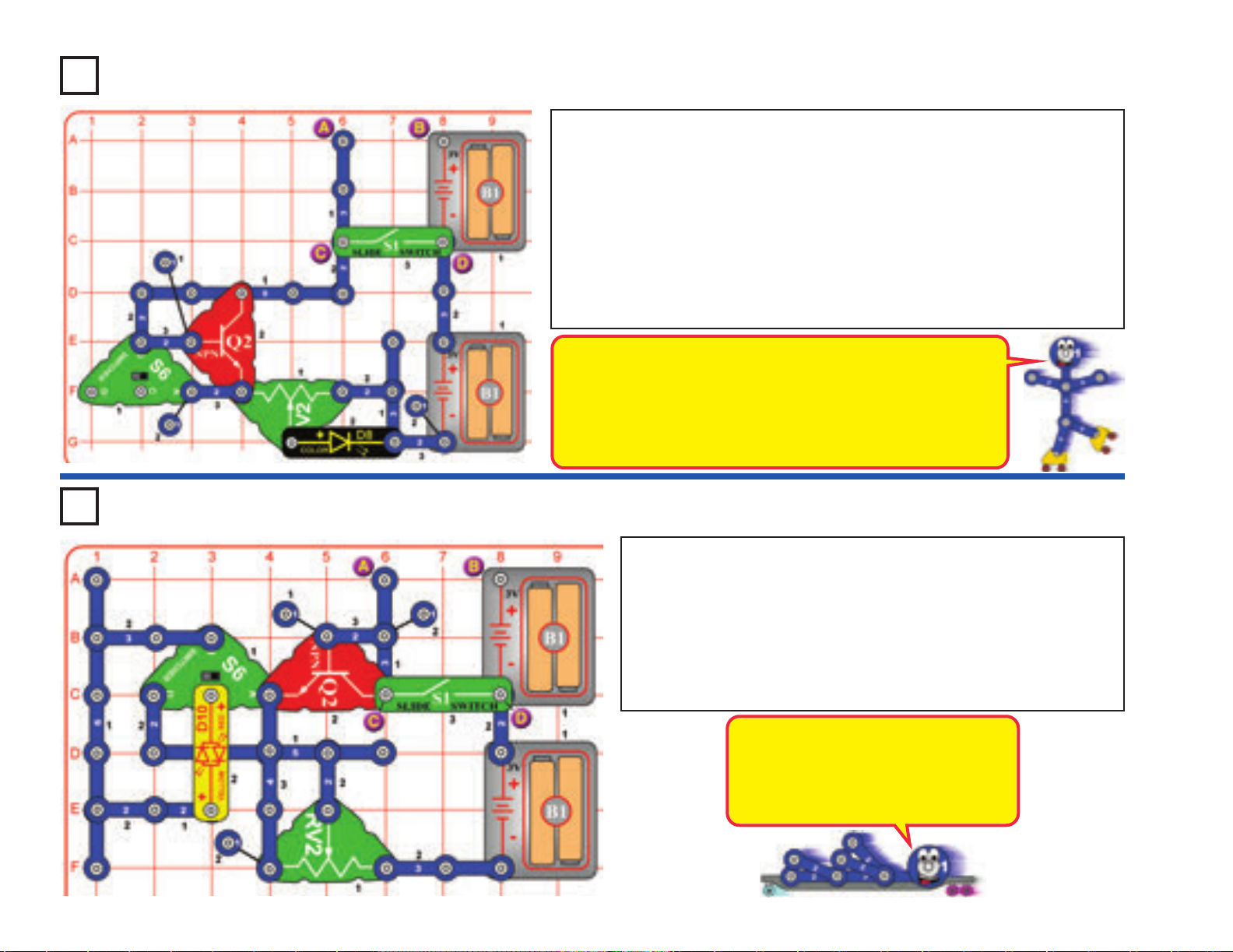

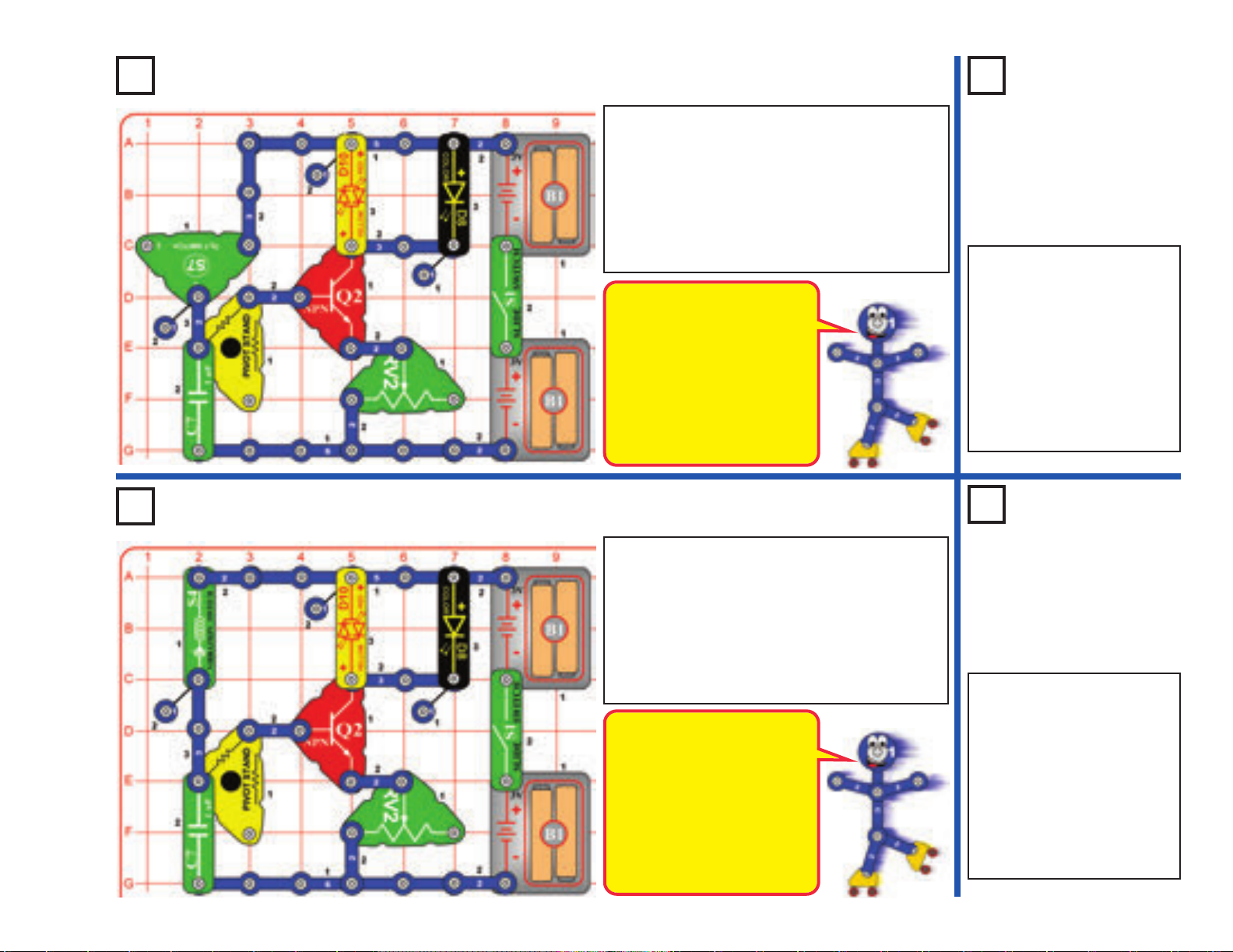

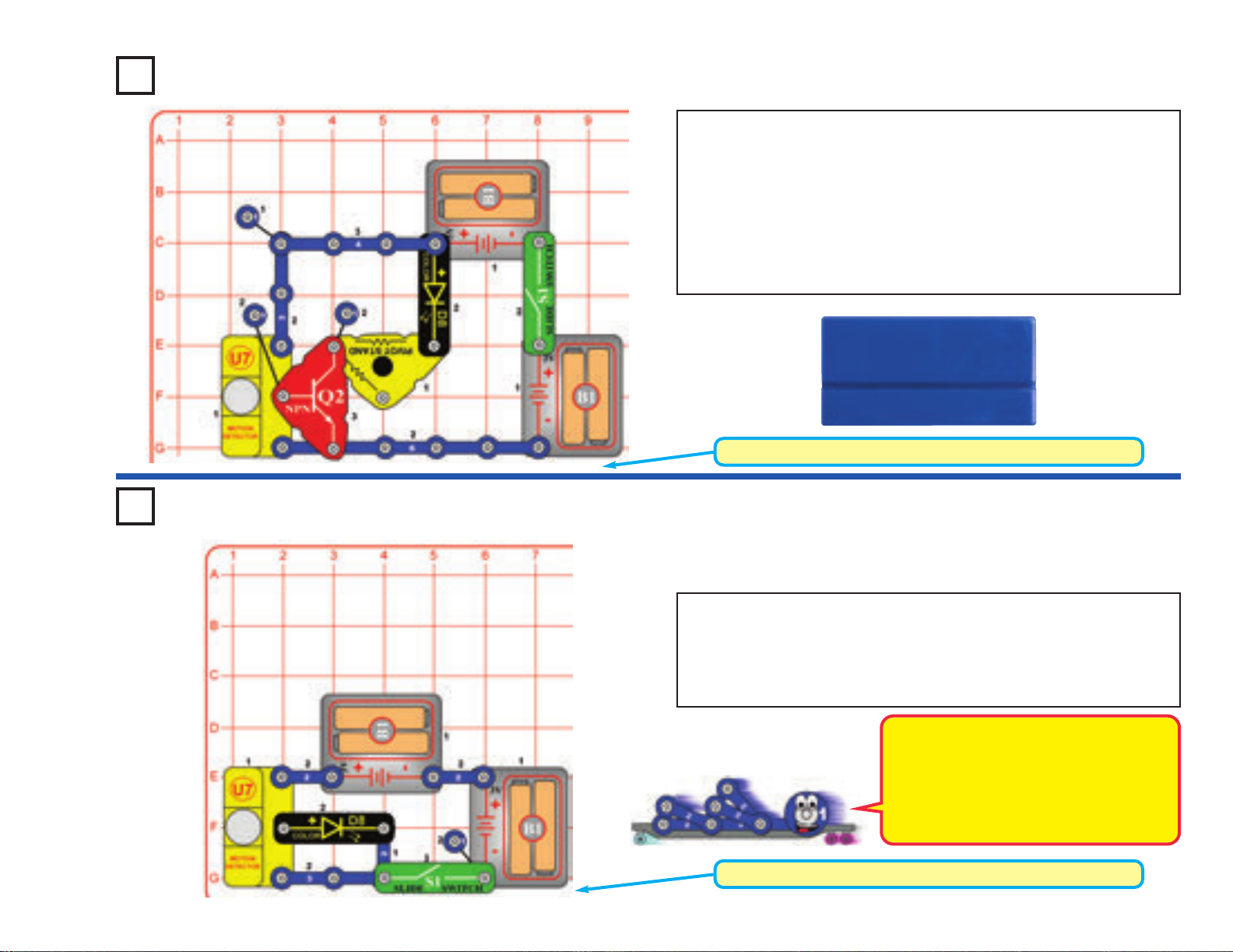

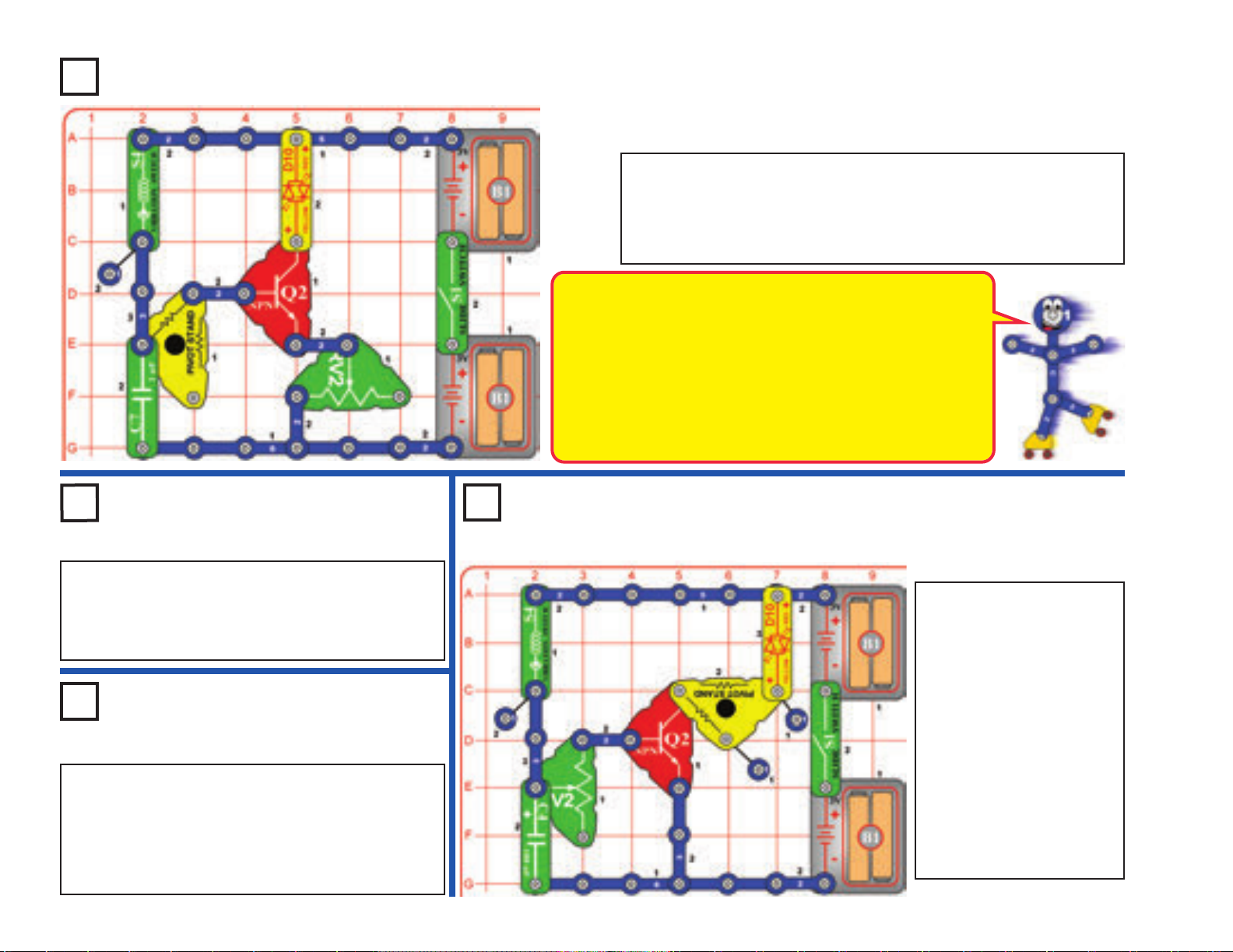

Projekt 17 Detektor pohybu

Sestavte obvod a umístěte základní mřížku do modrého stojanu (s tranzistorem

NPN (Q2) co nejblíže ke stojanu) a opatrně ho postavte. Umístěte ho na kraj stolu směrem přes celou místnost.

Zapněte posuvný vypínač (S1). Barevně svítící LED dioda (D8) se rozsvítí na několik sekund po spuštění, a pak vždy, když obvod detekuje pohyb v místnosti.

Tento obvod bude pracovat i ve tmě, ale buďte na sebe opatrní, pokud se budete pohybovat potmě po místnosti.

Namontujte obvod na modrý stojan a umístěte ho směrem přes celou místnost.

Projekt 18 Detektor pohybu s

nízkým příkonem

Umístěte základní mřížku do modrého stojanu (s posuvným vypínačem (S1) nejblíže ke stojanu) a opatrně ho postavte. Umístěte ho na kraj stolu směrem přes celou místnost.

Zapněte posuvný vypínač (S1). Barevně svítící LED dioda (D8) se rozsvítí na několik sekund po spuštění, a pak vždy, když obvod detekuje pohyb v místnosti.

Barevně svítící LED dioda nebude svítit tak jasně, jak tomu bylo v předchozím ob- vodu, protože tento obvod nemá tranzistor NPN (Q2) jako zesilovač. Tento obvod používá méně elektřiny než projekty 14 & 17, proto Vaše baterie vydrží déle.

Namontujte obvod na modrý stojan a umístěte ho směrem přes celou místnost.

-22-

Page 24

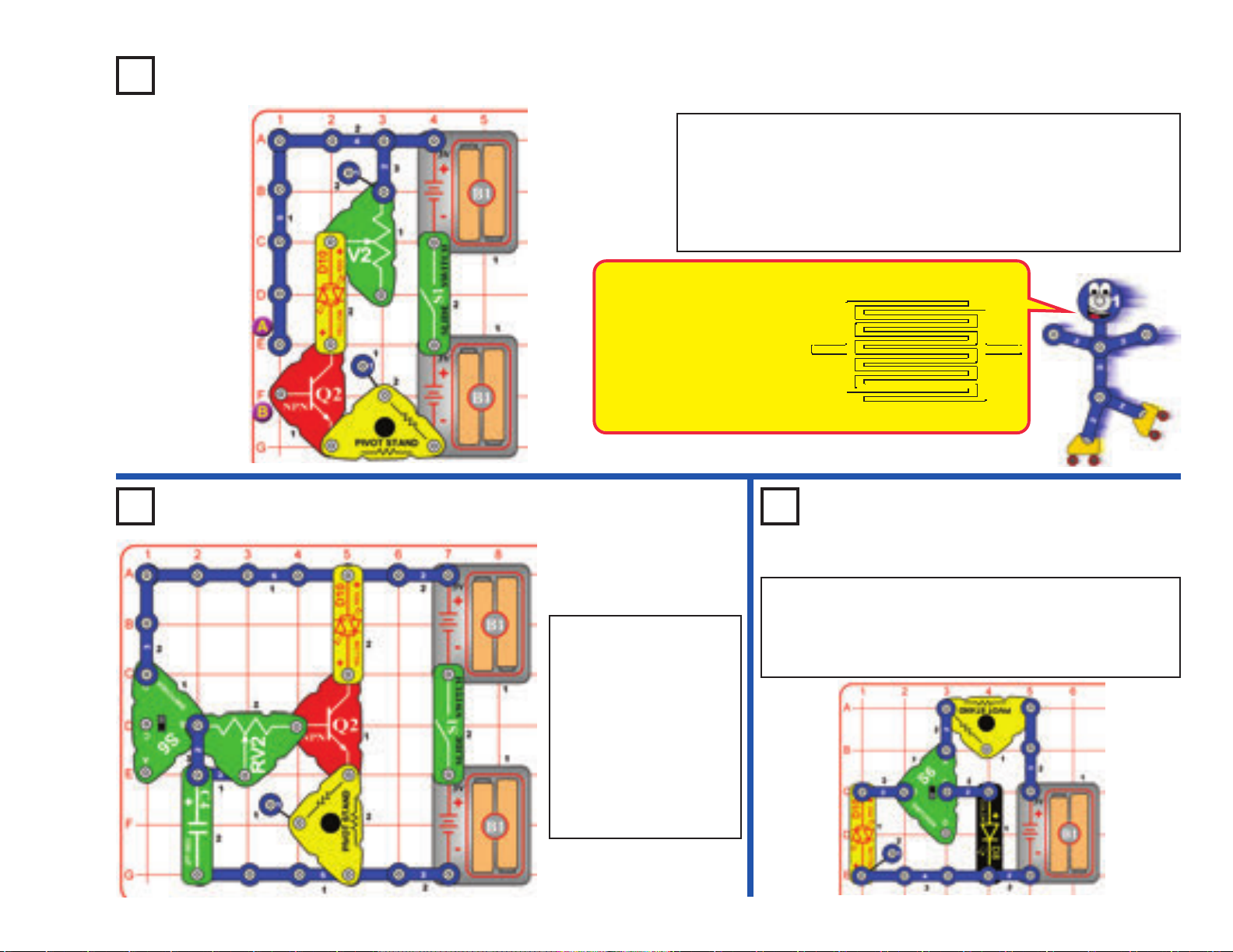

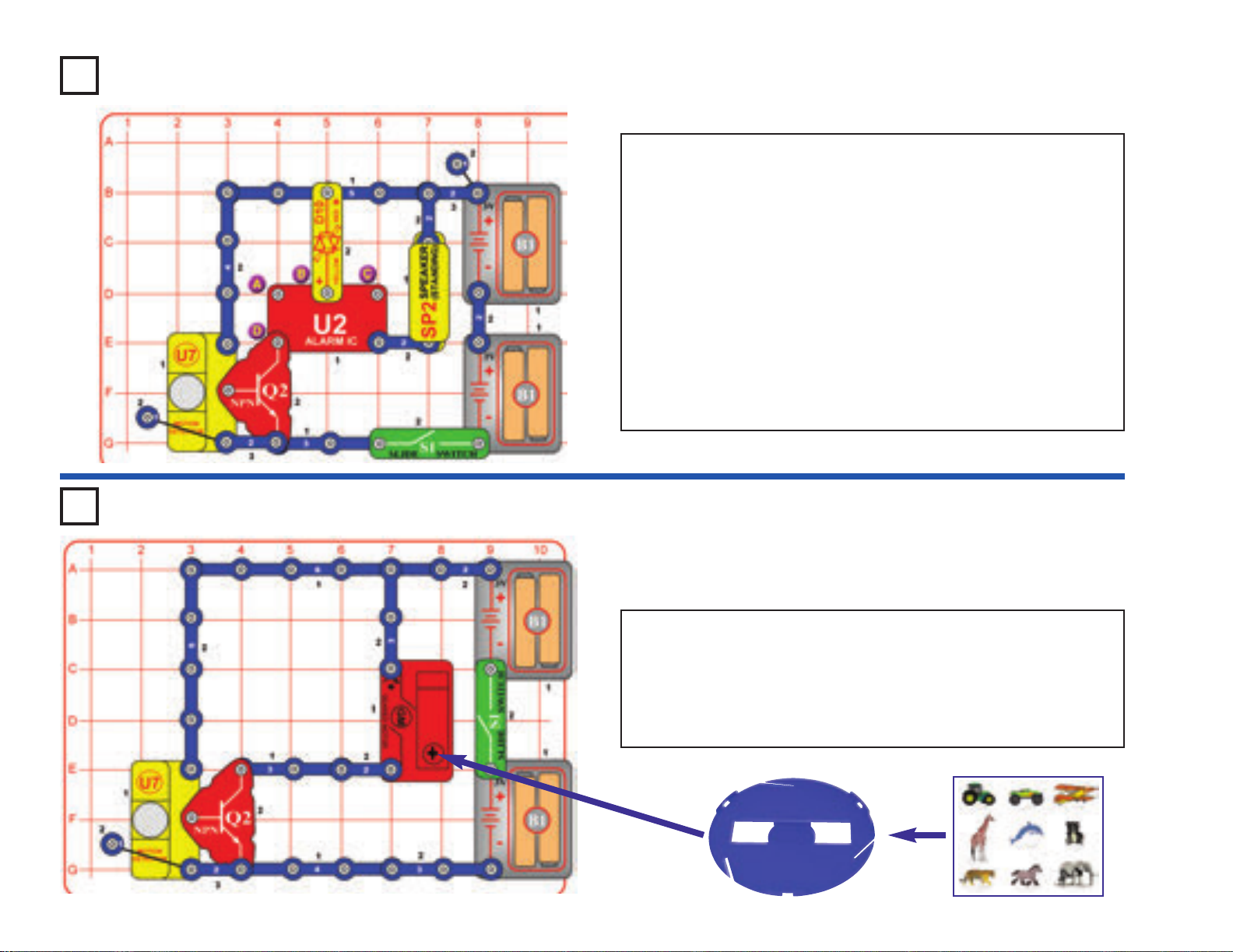

Projekt 19

Detektor pohybu se zvukovými signály

Sestavte obvod a umístěte základní mřížku do modrého stojanu (s posuvným vypínačem (S1) nejblíže ke stojanu) a opatrně ho postavte.

Umístěte ho na kraj stolu směrem přes celou místnost. Zapněte posuvný vypínač (S1). Zvukový signál se ozve se na několik

sekund po spuštění, a pak vždy, když obvod detekuje pohyb v místnosti.

Tento obvod bude pracovat i ve tmě, ale buďte na sebe opatrní, pokud se budete pohybovat potmě po místnosti.

Varianta A: Přidejte spojení mezi místa označená B & C s použitím 1-kontaktního a 2-kontaktního vodiče. Teď to zní jako kulomet.

Varianta B: Odstraňte spojení mezi B & C a přidejte spojení mezi A & B. Teď to zní jako hasičské auto.

Varianta C: Odstraňte spojení mezi A & B a přidejte spojení mezi A& D. Teď to zní jako siréna.

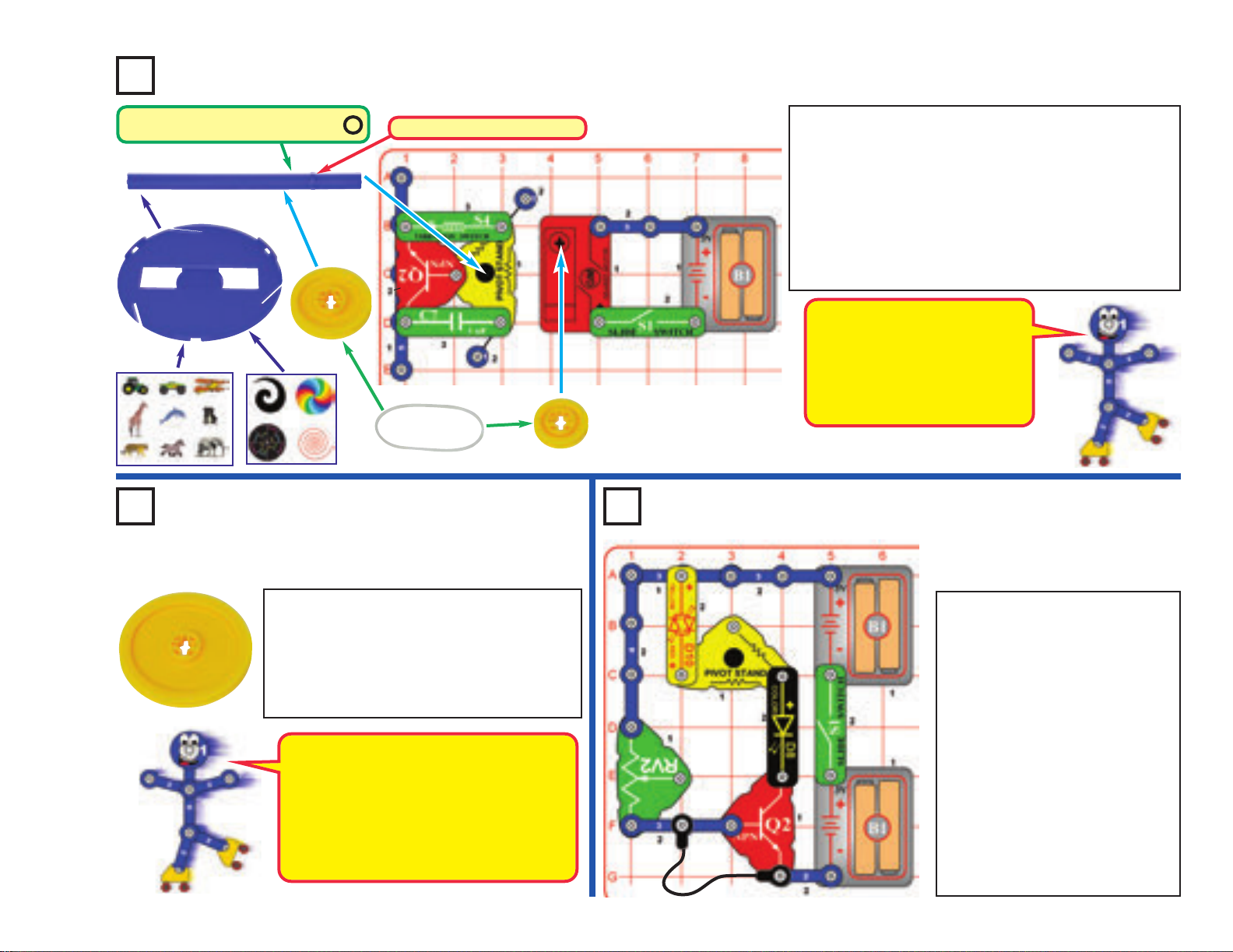

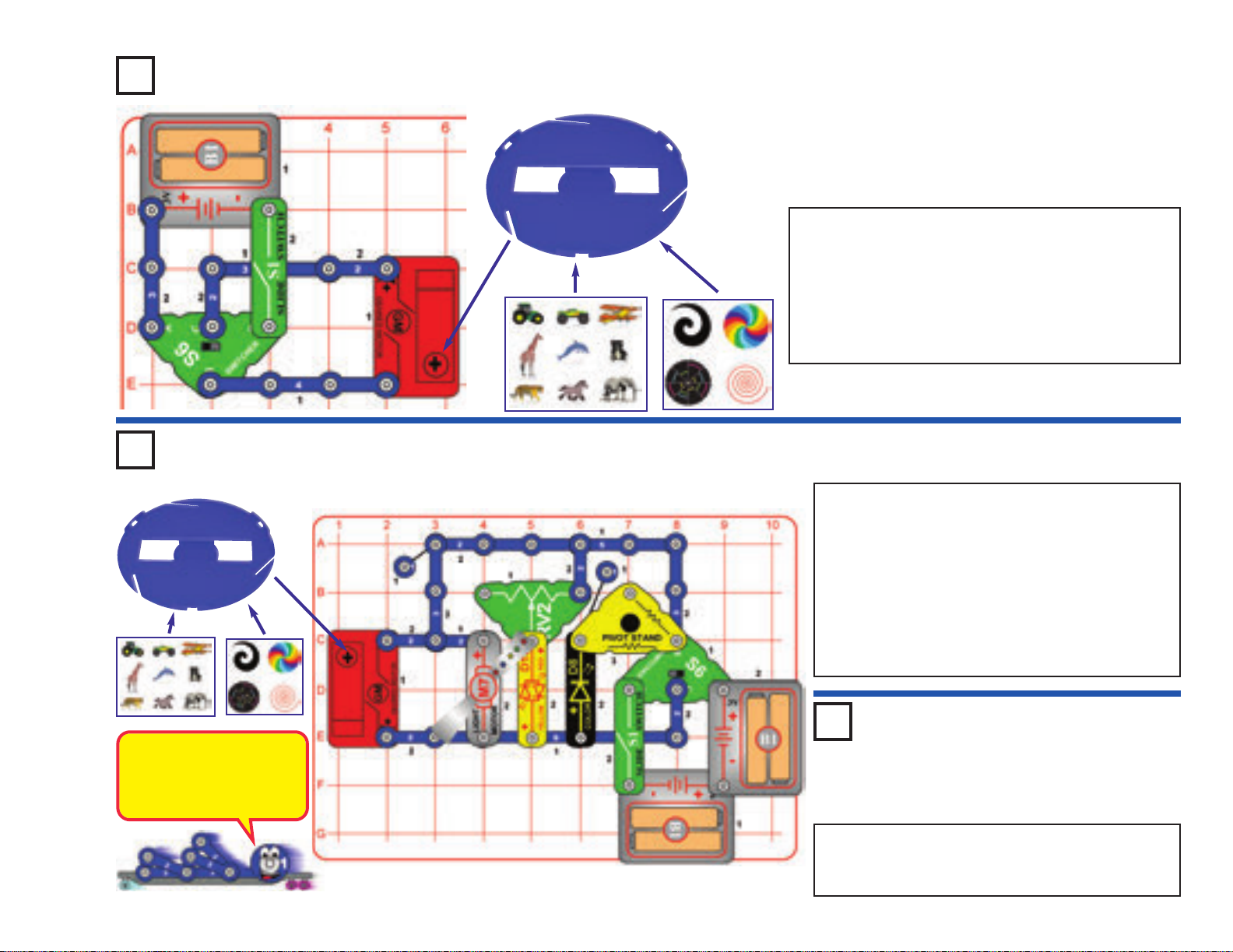

Projekt 20 Detektor pohybu s

-23-

kolotočem

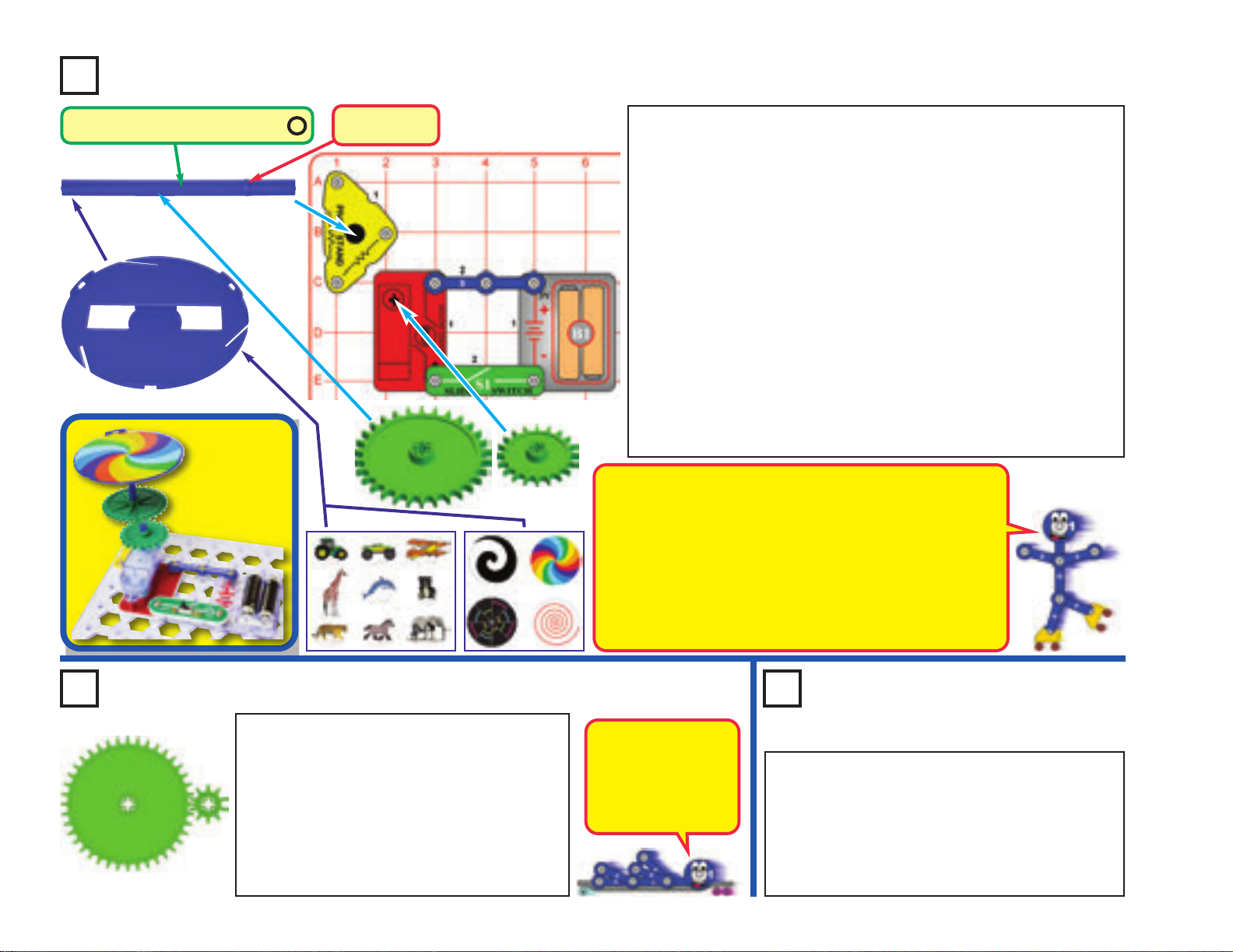

Sestavte obvod a namontujte základnu kolotoče na hřídel motoru s převodovkou (GM). Pokud chcete, můžete umístit figurky z lepenky na kolotoč.

Zapněte posuvný vypínač (S1). Kolotoč se točí několik sekund po startu, a pak vždy, když obvod detekuje pohyb v místnosti.

Page 25

Gumové kroužky

Projekt 21

Mini auto

Sestavte obvod podle obrázku. Namontujte 1,75“ ozubené kolo na motor s převodovkou (GM) pomocí gumových kroužků, abyste za- bránili sklouznutí mimo pozici, umístěte ho na rám mini auta a připojte jej k obvodu pomocí

červeného a černého propojovací kabelu.

Zapněte posuvný vypínač (S1), a poté použijte přepínač (S6), abyste s mini autem mohli jezdit dopředu, dozadu nebo zastavit.

Můžete auto následovat po místnosti nebo stole, ale musíte nést základní mřížku s

vypínačem S6, kterým auto ovládáte. Dávejte pozor, abyste nepřetrhli propojovací kabely,

nebo Vám auto nespadlo ze stolu.

Projekt 22

Mini auto se světelnou indikací

Upravte předchozí obvod přidáním červené/ žluté dvoubarevné LED diody

(D10), která se rozsvítí žlutě, když auto jede dopředu, nebo červeně, když auto

jede dozadu.

Projekt 23

Vysokorychlostní

auto

Upravte předchozí obvod použitím druhého pouzdra

na baterie (B1), jak je znázorněno na obrázku. Auto

jede mnohem rychleji, ale je náročnější ho ovládat.

-24-

Page 26

Mini auto s

Gumové

kroužky

Projekt 24

Projekt 26

Projekt 25

palubním

Mini auto

ovládáním

se světlem

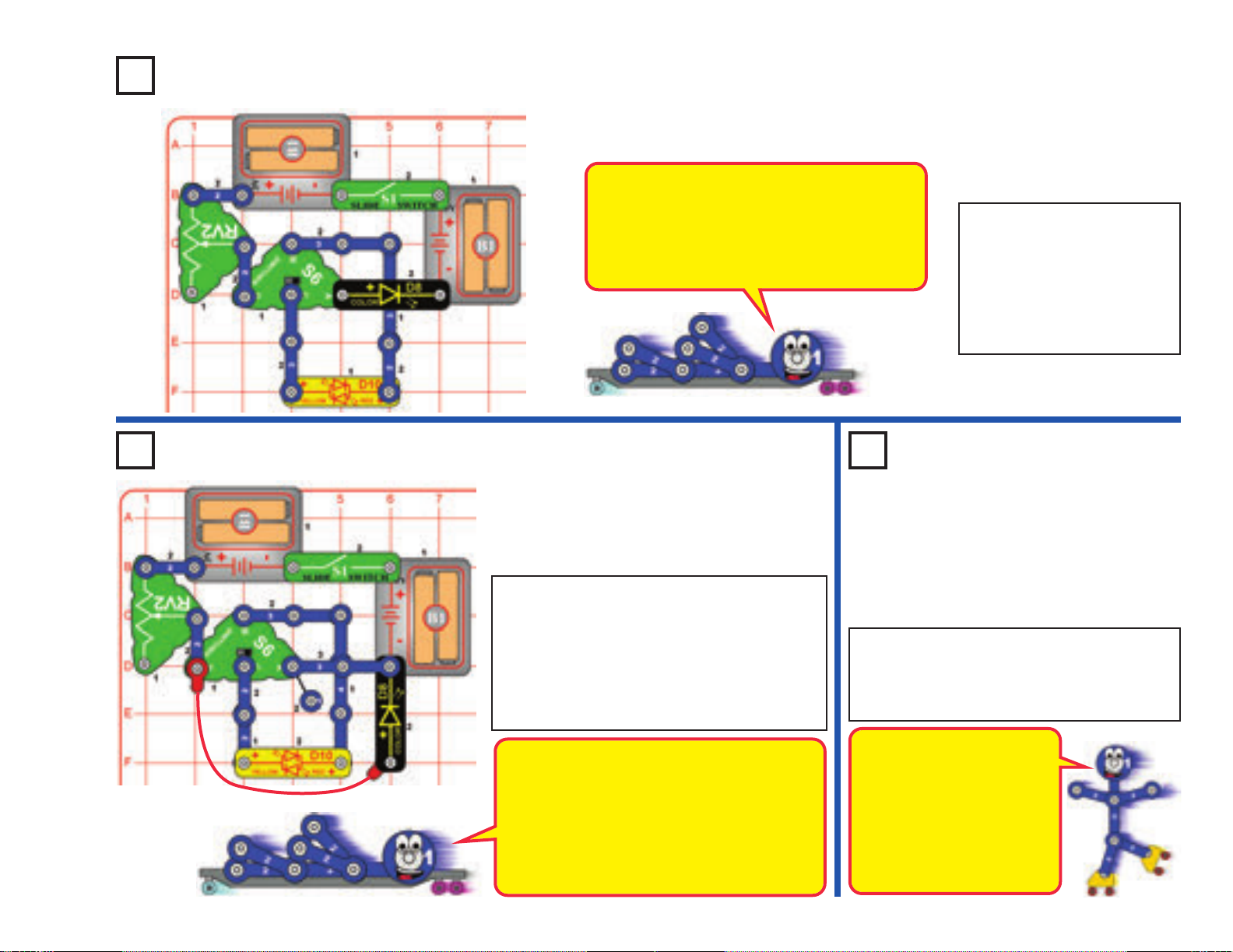

Sestavte obvod dle schématu. Připojte 1,75“ ozubené kolo na motor s převodovkou (GM) pomocí gumových

kroužků, abyste zabránili sklouznutí mimo pozici, a umístěte ho na rám mini auta. Umístěte přepínač (S6) přímo na motor s převodovkou, nastavte S6 do střední polohy, umístěte pouzdro na baterie (B1) na přední stranu rámu mini auta, připojte červený propojovací kabel + na B1 k C na S6, poté připojte černý propojovací kabel - na B1 k B na S6. Ujistěte se, že propojovací kabely nebudou zasahovat do ozubených kol nebo kol auta.

Nastavte S6 ke straně “A”, aby mini auto jelo vpřed, nebo nastavte S6 ke straně “D”, aby mini auto jelo dozadu a otáčelo se. Dávejte pozor, aby mini auto nespadlo dolů ze stolu nebo schodiště!

Přidejte barevně svítící LED diodu (D8) přímo v horní části připojení propojovacích kabelů k pouzdru na baterie (B1, LED + na baterii +).

Případně můžete použít červenou / žlutou dvoubarevnou LED diodu (D10)

orientovanou v jednom směru.

Odstraňte LED diodu, až budete končit. Mějte na paměti, že u běžné LED diody připojené přímo k baterii může LED diodu poškodit. Modulová barevně svítící LED dioda má však vnitřní odpor, který ji chrání.

Mini auto s pohybovým světlem

-25-

Gumové

kroužky

Připojte 1,75“ ozubené kolo na motor s převodovkou (GM) pomocí gumových kroužků, abyste zabránili jeho sklouznutí mimo pozici, a umístěte jej na rám mini auta. Připojte červenou / žlutou dvoubarevnou LED diodu

(D10), vibrační spínač (S4) a stojan s otáčivým čepem k motoru s převodovkou v uspořádání znázorněném na obrázku a připojte obvod na základní mřížku pomocí červeného a černého propojovacího kabelu dle

schématu.

Zapněte posuvný vypínač (S1), a poté použijte přepínač (S6), aby mini auto jelo dopředu, dozadu a otočilo se

nebo zastavilo. Když je mini auto v pohybu, vibrace často rozsvítí červenou / žlutou LED diodu. Můžete auto

následovat po místnosti nebo stole, ale musíte nést základní mřížku zatímco pomocí S6 ho ovládáte. Dávejte pozor, abyste nepřepjali propojovací kabely, nebo Vám auto nespadlo ze stolu.

Page 27

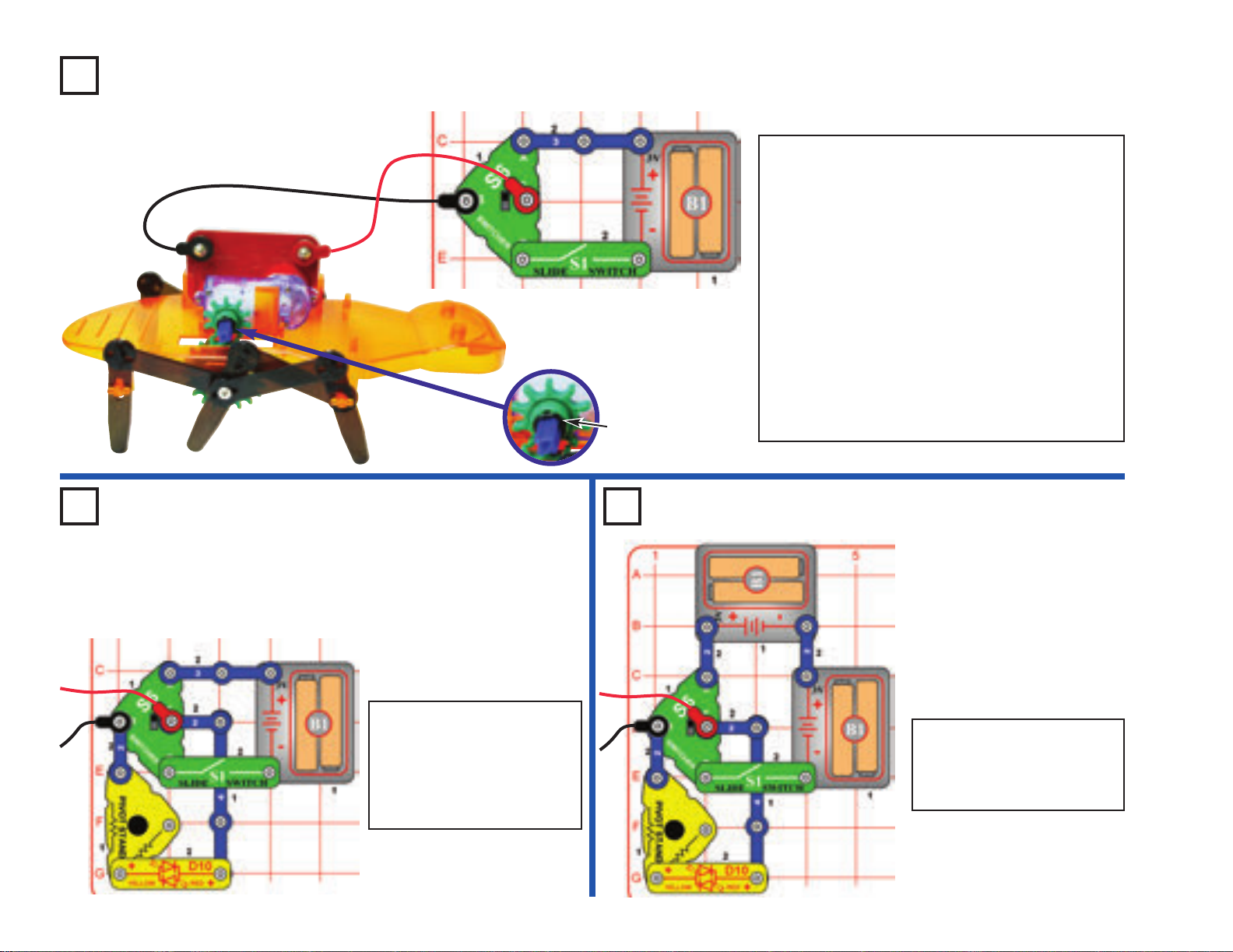

Projekt 27

To je letadlo!

Projekt 28

VAROVÁNÍ: Obsahuje pohyblivé

části. Nedotýkejte se ventilátoru,

pokud je v provozu.

Projekt 29

Letadlo s

volnoběžným

motorem

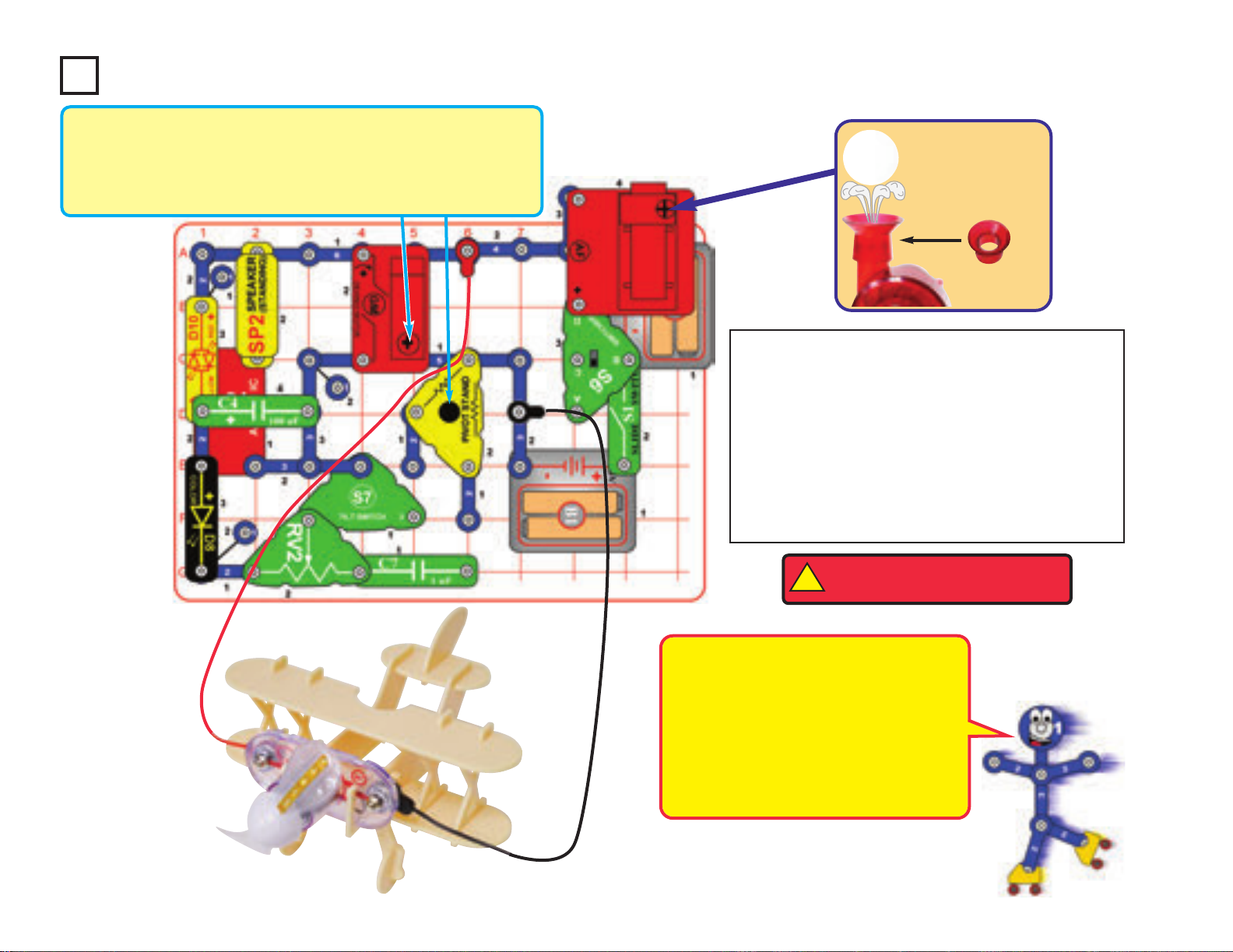

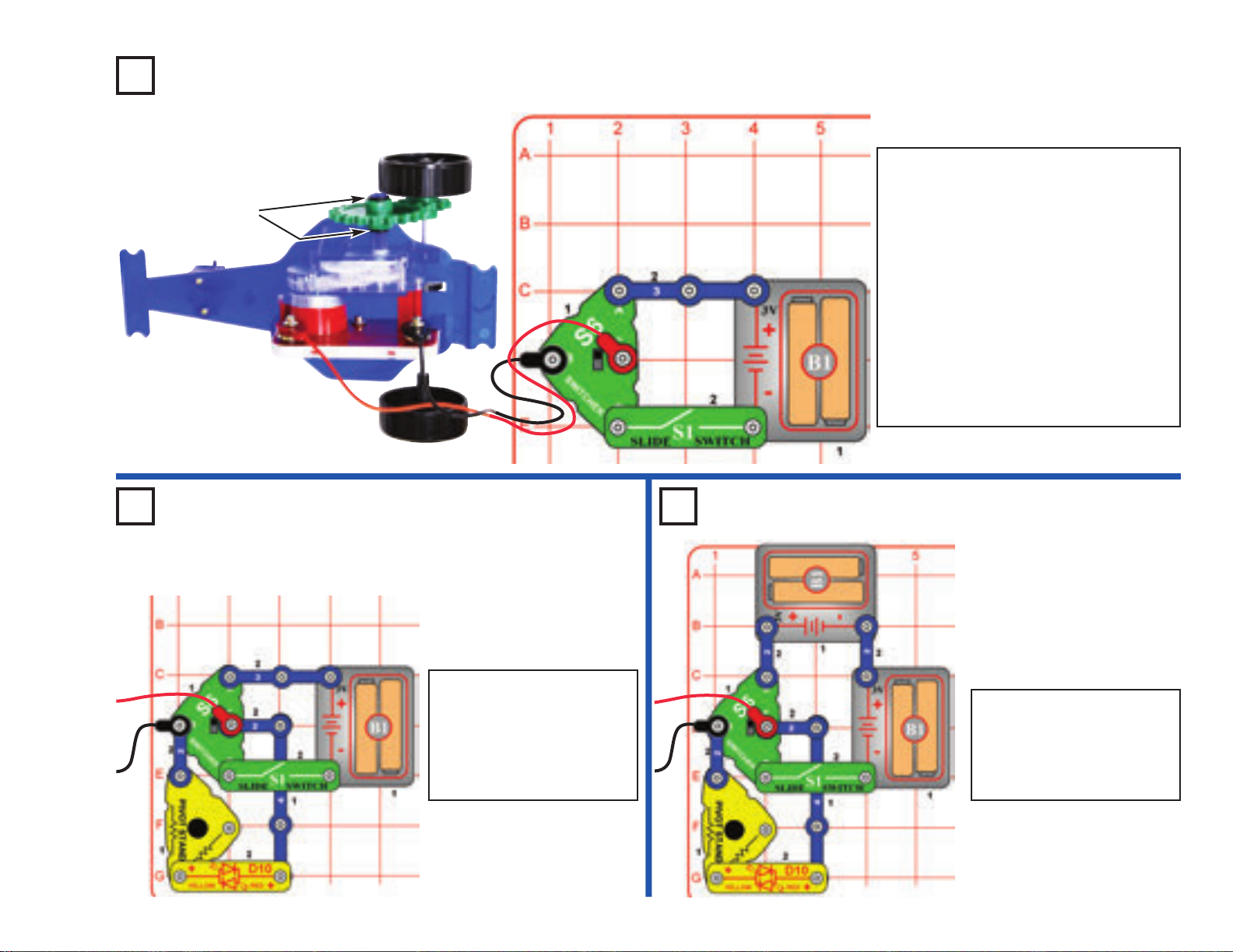

Sestavte letadlo podle návodu na straně 5, nainstalujte dopředu letadla

světelný motor (M7) a vytvořte obvod dle schématu, připojte červený a černý propojovací kabel ke světelnému mo- toru (červený na “+”). Rozdělte propo- jovací kabely a ujistěte se, že nebudou

zasahovat do ventilátoru na světelném motoru.

Umístěte letadlo na hladký povrch a zapněte posuvný vypínač (S1). Ventilátor na světelném motoru se točí a svítí a letadlo se pomalu pohybuje v důsledku vibrací.

Projekt 30

Použijte tento obvod, namontujte barevně svítící LED diodu (D8) na letadlo a připojte červený a černý propojovací kabel (červená na “+”).

Zapněte posuvný vypínač (S1) a LED dioda se rozsvítí. Letadlo se nebude nepohybovat.

Použijte předchozí obvod, ale nahraďte jedno z pouzder na baterie (B1) za 3-kontaktní vodič. Obvod

funguje stejně, ale je mnohem ztlu- menější, takže uvidíte některé za- jímavé efekty. Pro nejlepší efekty buďte v tlumeně osvětlené místnosti.

Letadlo se světlem

Letadlo s

nízkým výkonem

Použijte některý z předcházejících dvou obvodů, ale vyměňte světelný motor (M7) za motor s převodovkou (GM). Umístěte 2,55” ozubené kolo na “+” hřídel motoru s převodovkou, a namontujte motor s převodovkou na letadlo tak, jak je znázorněno na obrázku. Zapněte posuvný vypínač (S1), ozubené kolo se točí jako vrtule. Letadlo vypadá jako by jelo naprázdno s běžícím motorem, a chystalo se vzlétnout.

-26-

Page 28

Projekt 31 Pohybový modul

Sestavte pohybový modul pomocí montážního návodu na stranách 6 a 7 a sestavte obvod dle znázornění na obrázku. Připevněte nejmenší ozubené kolo (1,0“) na motor s převodovkou (GM) pomocí gumového kroužku, abyste zabránili jeho sklouznutí mimo pozici, umístěte ho na rám posuvného modulu a připojte jej k obvodu pomocí červeného a černého propojovacího kabelu.

Zapněte posuvný vypínač (S1), a poté použijte přepínač (S6), aby se pohybový modul pohyboval směrem

vpřed, vzad nebo se zastavil. Můžete pohybový modul

následovat po místnosti nebo stole, ale musíte nést základní mřížku zatímco pomocí S6 modul ovládáte. Dávejte pozor, abyste nepřepjali propojovací kabely, nebo

aby Vám pohybový modul nespadl ze stolu. Pohybový modul se neotáčí.

Gumový kroužek

-27-

Projekt 32

Pohybový modul s ovládáním světla

Upravte předchozí obvod

přidáním červené / žluté dvoubarevné LED diody (D10),

která se rozsvítí žlutě, když pohybový modul jde dopředu, nebo se rozsvítí červeně, když

pohybový modul jde dozadu.

Projekt 33

Pohybový modul

s vyšší rychlostí

Upravte předchozí obvod použitím druhého pouzdra na baterie (B1), jak je znázorněno

na obrázku. Pohybový modul je nyní mnohem rychlejší.

Page 29

Projekt 34

Pohybový modul s palubním ovládáním

Projekt 35

Gumový kroužek

Projekt 36

Sestavte pohybový modul pomocí montážního návodu na stranách 6 a 7 a sestavte obvod dle schématu zde znázorněného . Připojte nejmenší ozubené kolo (1.0 “) na motor s převodovkou (GM) pomocí gumového kroužku, abyste zabránili jeho

sklouznutí mimo pozici. Umístěte ho na rám pohybového modulu, umístěte přepínač (S6) přímo

na motor s převodovkou, nastavte S6 do střední polohy, umístěte pouzdro na baterie (B1) na přední stranu rámu pohybového modulu, připojte červený propojovací kabel + na B1 k C na S6, připojte černý propojovací kabel - na B1 k B na S6. Ujistěte se, že propojovací kabely nebudou zasahovat do ozubeného kola nebo nohou modulu. Dávejte po- zor, aby pohybový modul nespadl ze stolu nebo dolů ze schodiště! Pohybový modul se neotáčí.

Nastavte S6 na stranu “A” , aby pohybový modul mohl jít vpřed, nebo jej nastavte na stranu “D” straně, aby pohybový modul mohl jít vzad.

Pohybový modul

s ovládáním

světla

Přidejte barevně svítící LED diodu (D8) přímo na připojení v horní části propo-

jovacích kabelů k pouzdru na baterie (B1, LED + na baterii +). Případně můžete

použít červenou / žlutou dvoubarevnou LED diodu(D10) orientovanou v jednom směru.

Odstraňte LED diodu, až budete končit. Všimněte si, že za normálních okolností připojení LED diody přímo k baterii může LED diodu poškodit, ale barevně svítící LED dioda má vnitřní odpor, který ji chrání.

Pohybový modul s pohybovým světlem

Sestavte pohybový modul pomocí montážního návodu na stranách 6 a 7 a sestavte obvod dle schématu zde znázorněného. Připojte nejmenší ozubené kolo (1.0 “) na motor s převodovkou (GM) pomocí gumového kroužku,

abyste zabránili jeho sklouznutí mimo pozici, a umístěte ho na rám pohybového modulu. Připojte červenou / žlutou dvoubarevnou LED diodu (D10), vibrační spínač (S4) a stojan s otáčivým čepem k motoru s převodovkou v uspořádání

znázorněném dle schématu a připojte obvod na základní mřížku pomocí červeného a černého propojovací kabelu tak, jak je znázorněno na obrázku.

Gumový kroužek

Zapněte posuvný vypínač (S1), a poté použijte přepínač (S6), aby pohybový modul šel vpřed, vzad nebo se

zastavil. Když se pohybový modul pohybuje, vibrace často rozsvítí červenou / žlutou LED didou. Můžete pohybový

modul následovat po místnosti nebo stole, ale musíte nést základní mřížku zatímco pomocí S6 modul ovládáte.

Dávejte pozor, abyste nepřepjali propojovací kabely, nebo aby Vám pohybový modul nespadl ze stolu.

Pohybový modul se neotáčí.

-28-

Page 30

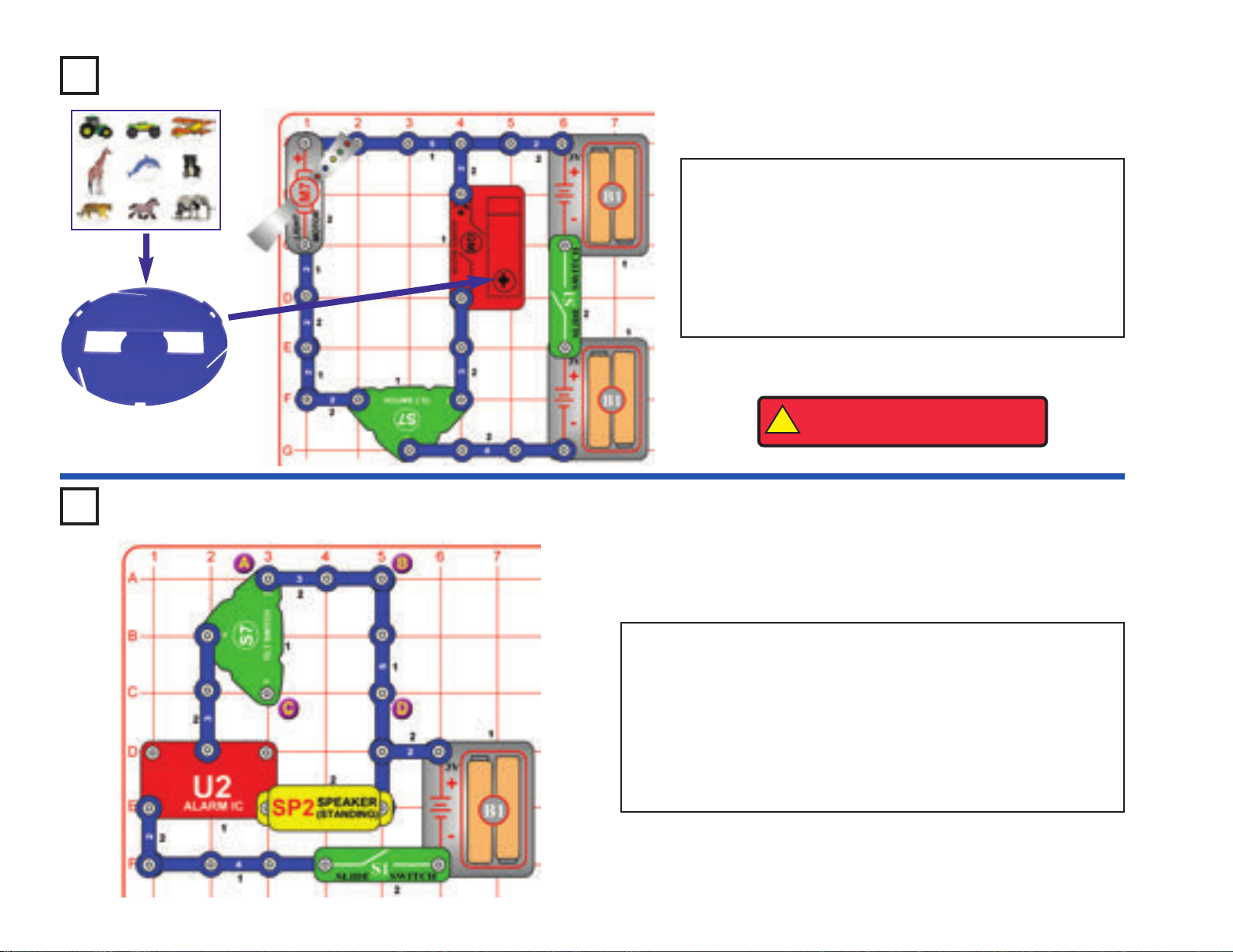

Projekt 37

Naklánění

Sestavte obvod a namontujte základnu kolotoče na hřídel motoru s převodovkou (GM). Pokud chcete, umístěte figurky z lepenky na kolotoč.

Zapněte posuvný vypínač (S1). Kolotoč nebo světelný motor se spustí, pokud je obvod nakloněn nebo přesunut. Experimentujte,

abyste zjistili, které úhly náklonu aktivují ty které účinky.

V případě, že se obvod nevypne, pokud je ponechán na rovném

povrchu, pak jej mírně nakloňte tak, aby se vypnul.

VAROVÁNÍ: Obsahuje pohyblivé

části. Nedotýkejte se ventilátoru,

pokud je v provozu.

-29-

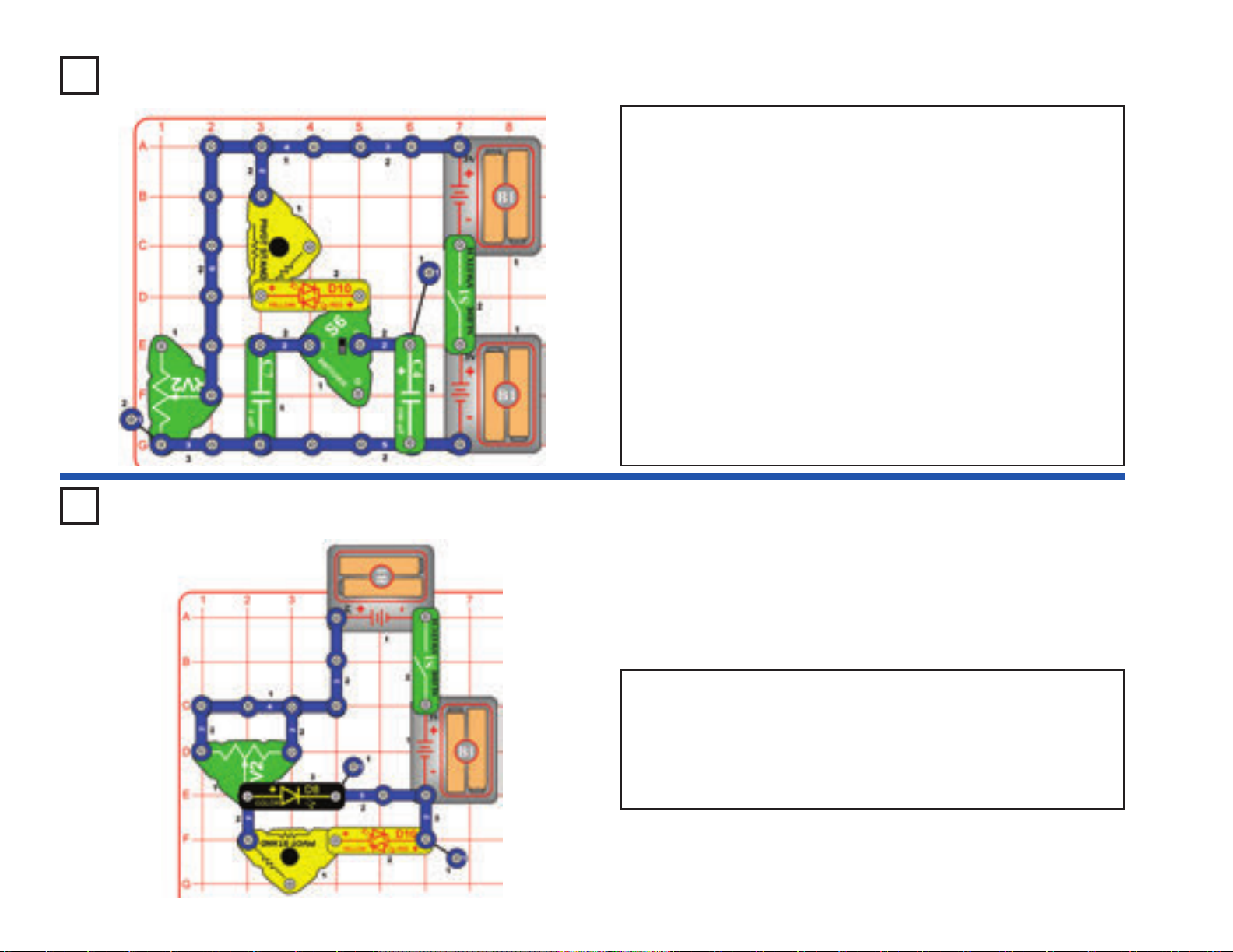

Projekt 38

Alarm při náklonu

Sestavte obvod a zapněte posuvný vypínač (S1). Alarm se ozve, pokud se s obvodem pohybuje nebo je nakloněn v některých směrech.

V případě, že se obvod nevypne, pokud je ponechán na rovném povrchu, pak jej mírně nakloňte tak, aby se vypnul.

Poté posuňte 3-kontaktní vodič z bodů označených A & B na místa označená body C & D. Nyní je citlivý na naklánění se v různých směrech.

Pokud umístíte 3-kontaktní vodič přes body A & B a C & D, pak obvod bude velmi citlivý na náklony, takže může být obtížné alarm vypnout.

Page 31

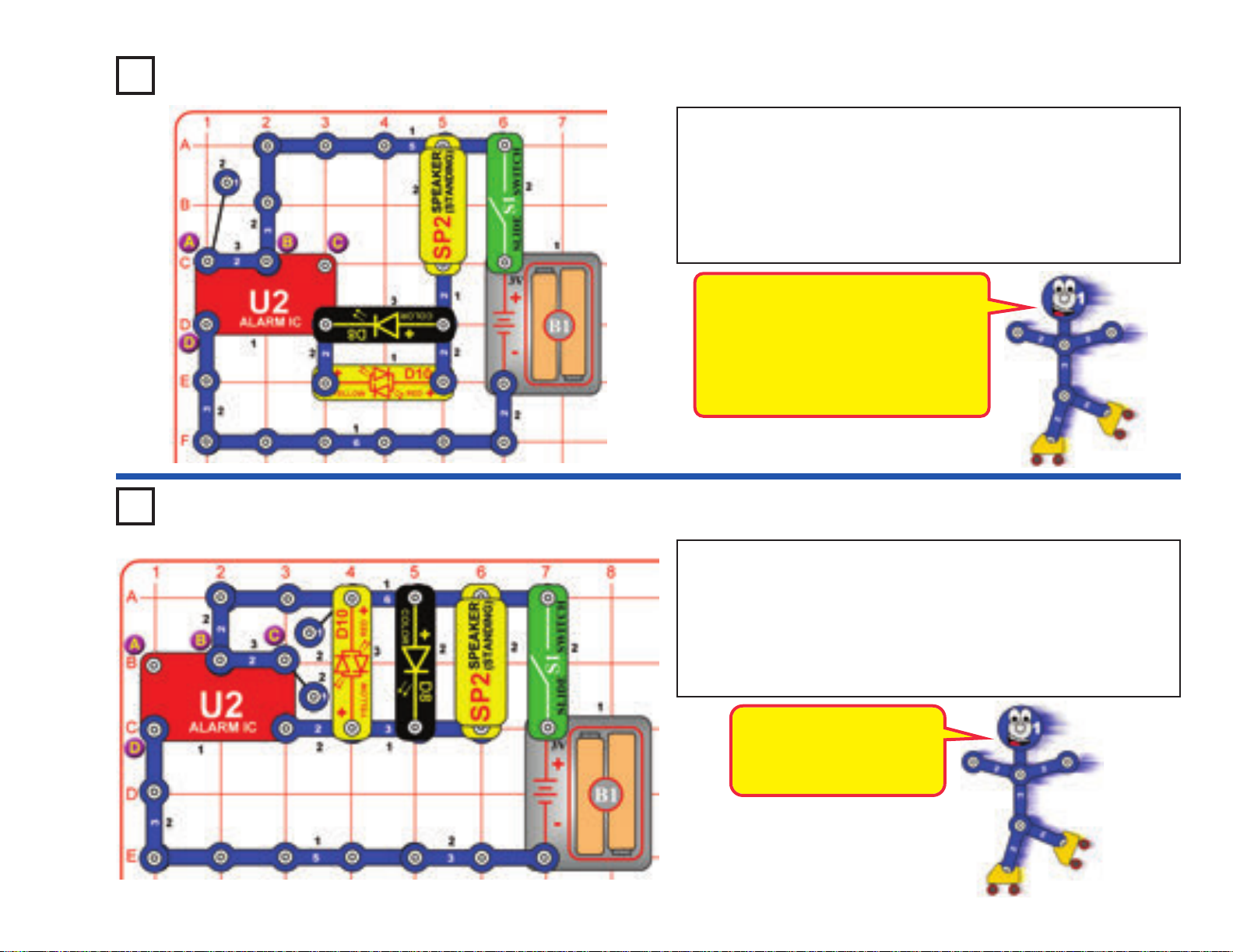

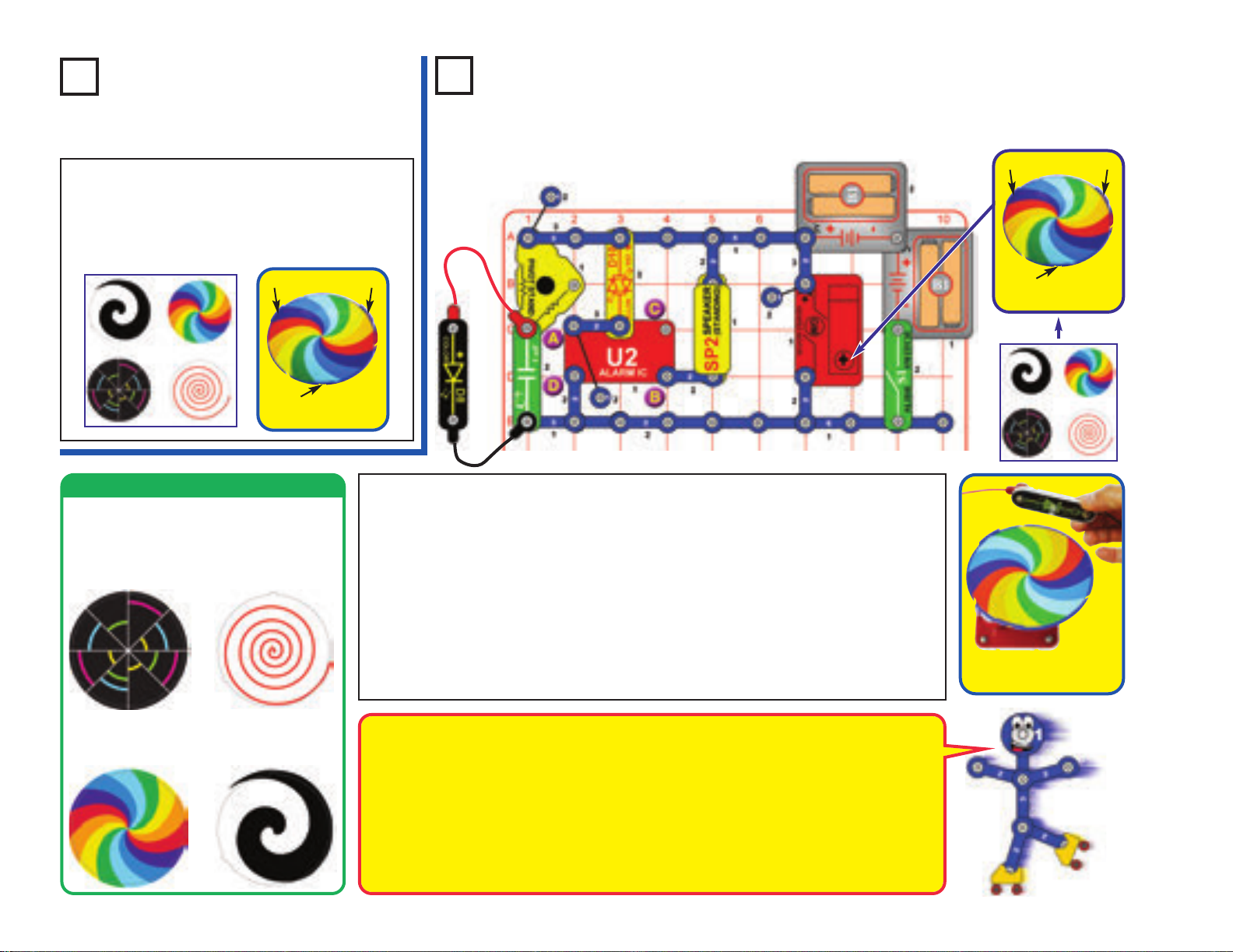

Projekt 39

Zvuky & světla při alarmu

Sestavte obvod a zapněte posuvný vypínač (S1). Zazní alarm a rozsvítí se kontrolka.

Přidejte spojení mezi místa označená D & E za použití 1-kontaktního vodiče a 2-kontaktního vodiče. Teď uslyšíte zvuk jako z kulometu.

Odstraňte spojení mezi D & E a přidejte spojení mezi B & D. Teď to bude znít jako hasičské auto. Odstraňte spojení mezi B & D a přidejte spojení mezi B & F. Teď to zní jako siréna.

Odstraňte spojení mezi B & F a C & D a přidejte spojení mezi A & B.

Zjistěte, jaký zvuk nyní uslyšíte.

Projekt 40

Jemnější alarm

Upravte předchozí obvod dle daného schématu. Funguje

stejným způsobem kromě toho, že není tak hlasitý. Zkuste stejné varianty jako u předchozího obvodu.

Projekt 41

arevný alarm

Použijte předchozí obvod, ale vyměňte červenou / žlutou dvoubarevnou LED

diodu (D10) za barevně svítící LED diodu (D8, “+” vpravo). Zkuste všechny stejné

varianty jako u předchozích dvou obvodů. Měli byste vidět některé zajímavé efekty v barvách barevně svítící LED diody.

-30-

Page 32

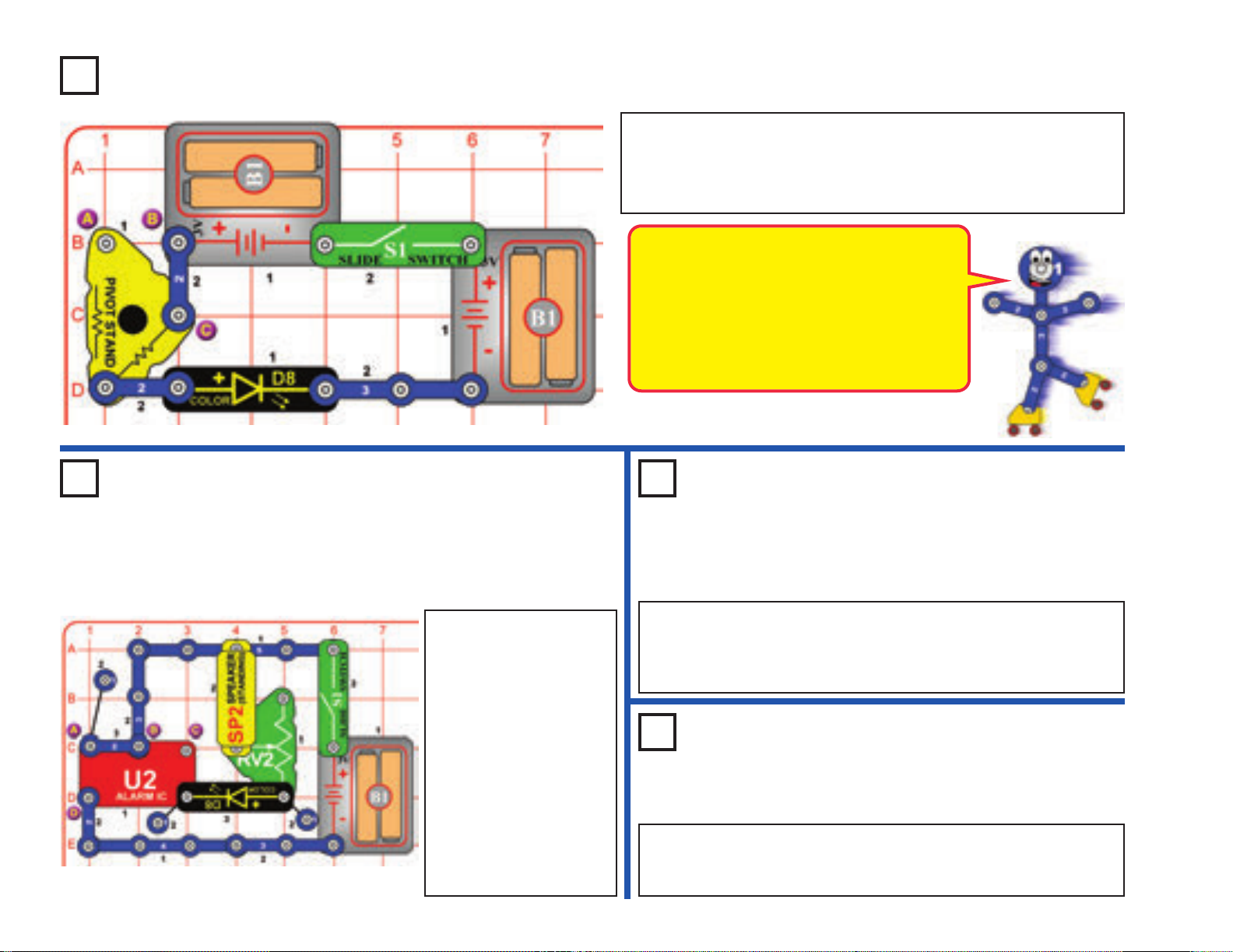

Projekt 42

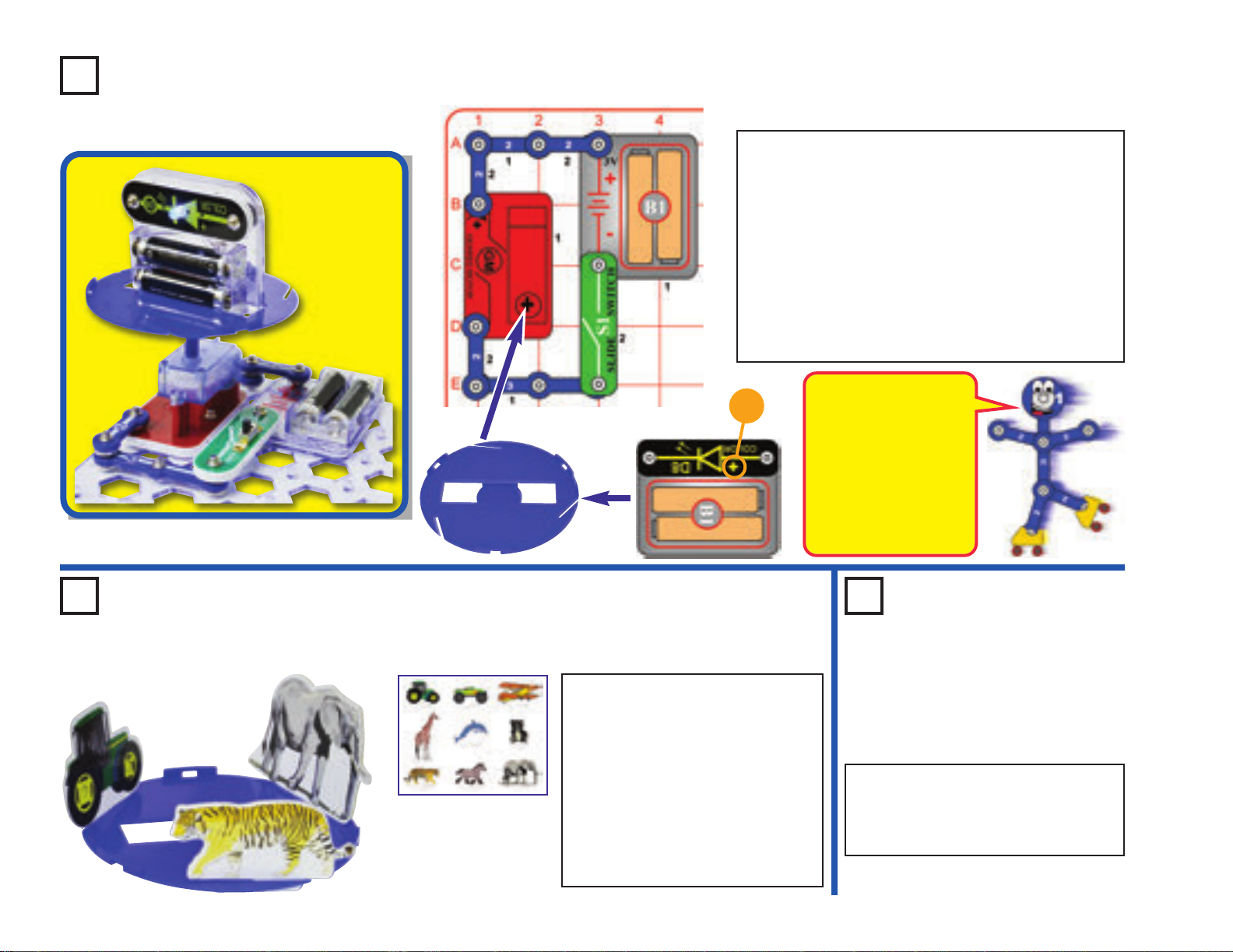

Maják

Sestavte tento obvod a namontujte základnu kolotoče na hřídel motoru s převodovkou (GM). Dále umístěte barevně svítící LED diodu (D8) přímo přes uchycení na druhé pouzdro na baterie (B1), jak je zde znázorněno; LED dioda začne blikat.

Nyní toto pouzdro na baterie umístěte do otvoru základny kolotoče. Zapněte posuvný vypínač (S1) a barevně svítící

LED dioda se otáčí, vyzařuje své světlo po místnosti jako maják! Pro nejlepší efekty vypněte nebo ztlumte osvětlení v místnosti.

Odpojte barevně svítící LED diodu z pouzdra na baterie, když skončíte s experimentem, aby nedošlo k vybití baterií.

Za normálních okolností

připojení LED diody přímo k baterii může LED diodu poškodit, ale LED diody

(D8 a D10) v této stavebnici mají vnitřní odpory k

jejich ochraně před nesprávným připojením, a nebudou tedy poškozeny.

-31-

Projekt 4

Kolotoč

Použijte předchozí obvod, avšak vložte některé figurky z lepenky do 3 otvorů na okraji základny kolotoče

(je nutné figurky z kartonu vyjmout proražením).

Můžete také připojit barevně svítící

LED diodu (D8) do druhého pouzdra na baterie (B1) jako v předchozím obvodu, aby kolotoč svítil.

Projekt 44

Rychlý kolotoč

Použijte předchozí obvod, ale nahraďte 3-kontaktní vodič druhým pouzdrem na baterie (B1). Nyní se kolotoč točí rychleji.

Page 33

Projekt 45 Kolotoč s hudbou &

světlem

Vložte některé figurky z lepenky do 3 otvorů na okraji základny kolotoče (figurky je nutné

z kartonu vyjmout proražením). Sestavte tento obvod a namontujte základnu kolotoče na hřídel na motoru s převodovkou (GM).

Zapněte posuvný vypínač (S1) a dívejte se na show!

Můžete změnit zvuk tím, že odstraníte 1-kon- taktní vodič a 2-kontaktní vodič, které jsou v

bodě A, nebo je přesuňte přes body B & C, nebo přes body A & D.

Projekt 46

Rychlý kolotoč s

hudbou & světlem

Vložte některé figurky z lepenky do 3 otvorů na okraji základny kolotoče ( figurky je nutné

z kartonu vyjmout proražením). Sestavte tento obvod a namontujte základnu kolotoče na hřídel na motoru s převodovkou (GM).

Zapněte posuvný vypínač (S1) a dívejte se na show!

Můžete změnit zvuk tím, že odstraníte 1-kon- taktní vodič a 2-kontaktní vodič, které jsou v

bodě A, nebo je přesuňte přes body B & C, nebo přes body A & D.

-32-

Page 34

Projekt 47

Projekt 48

Hypnotické disky

Použijte předchozí obvod (rychlý kolotoč s hudbou

& světlem), ale odstraňte ze základny kolotoče lepenkové figurky a nainstalujte jeden z barevných

disků do základny. Sledujte hypnotické vzory na discích, jak se točí.

Zde jsou některé efekty, které můžete sledovat:

S tímto diskem lze často vidět bílé čáry, přestože se

točí tak rychle, a některé barvy někdy zdánlivě zmizí.

Discs

Záložka Záložka

Záložka

Vsuňte záložky do otvorů

Když bliká červená barva na LED diodě, červená spirála zdánlivě zmizí. Tento vzor se může zdát

jako hypnotizující.

Upravte předchozí obvod, aby vypadal jako tento na obrázku; který má barevně svítící LED diodu (D8) připojenou červeným a černým propojovacím kabelem a 1mF kondenzátorem (C7) umístěným tam, kde byla barevně svítící LED dioda. Nainstalujte jeden z barevných disků do základny kolotoče .

Nejlepších účinků dosáhnete v tlumeně osvětlené místnosti. Zapněte posuvný vypínač (S1). Držte barevně svítící LED diodu vzhůru nohama nad základnou kolotoče tak, aby svítila na

disk, který se točí. Pozorujte efekty, když barevně svítící LED dioda bliká na disk, který se otáčí. Zkuste to s různými disky.

Stroboskop s hudbou

Záložka Záložka

Záložka

Vsuňte záložky do otvorů

Při použití tohoto disku

některé barvy zdánlivě zmizí v určitý okamžik.

-33-

Tento vzor se může zdát

jako hypnotizující.

Varianty: Můžete změnit zvuk tím, že odstraníte 1-kontaktní vodič a 2-kontaktní vodič, které

jsou v bodě A, nebo je přesuňte, aby byly přes body B & C nebo přes body A & D.

Pokud je rychlost blikání barevně svítící LED diody synchronizována s rychlostí

otáčení disku, může se zdát, že dojde ke “zmrazení” částí vzoru točícího se disku.

Také při blikání různých barev se může zdát, že tyto barvy zmizí. Více o tomto jevu v projektu 54, který používá ozubená kola k tomu, aby se disky

točily rychleji, a má nastavitelnou rychlost, ale není s hudbou.

1mF kondenzátor slouží k filtrování napětí směřující do barevně svítící LED diody. Bez něho by elektrické rušení z reproduktoru a motoru s převodovkou mohlo rušit vzor blikající barevně svítící LED diody.

Držte barevně svítící LED

diodu (D8) nad diskem tak,

jak vidíte na obrázku.

Page 35

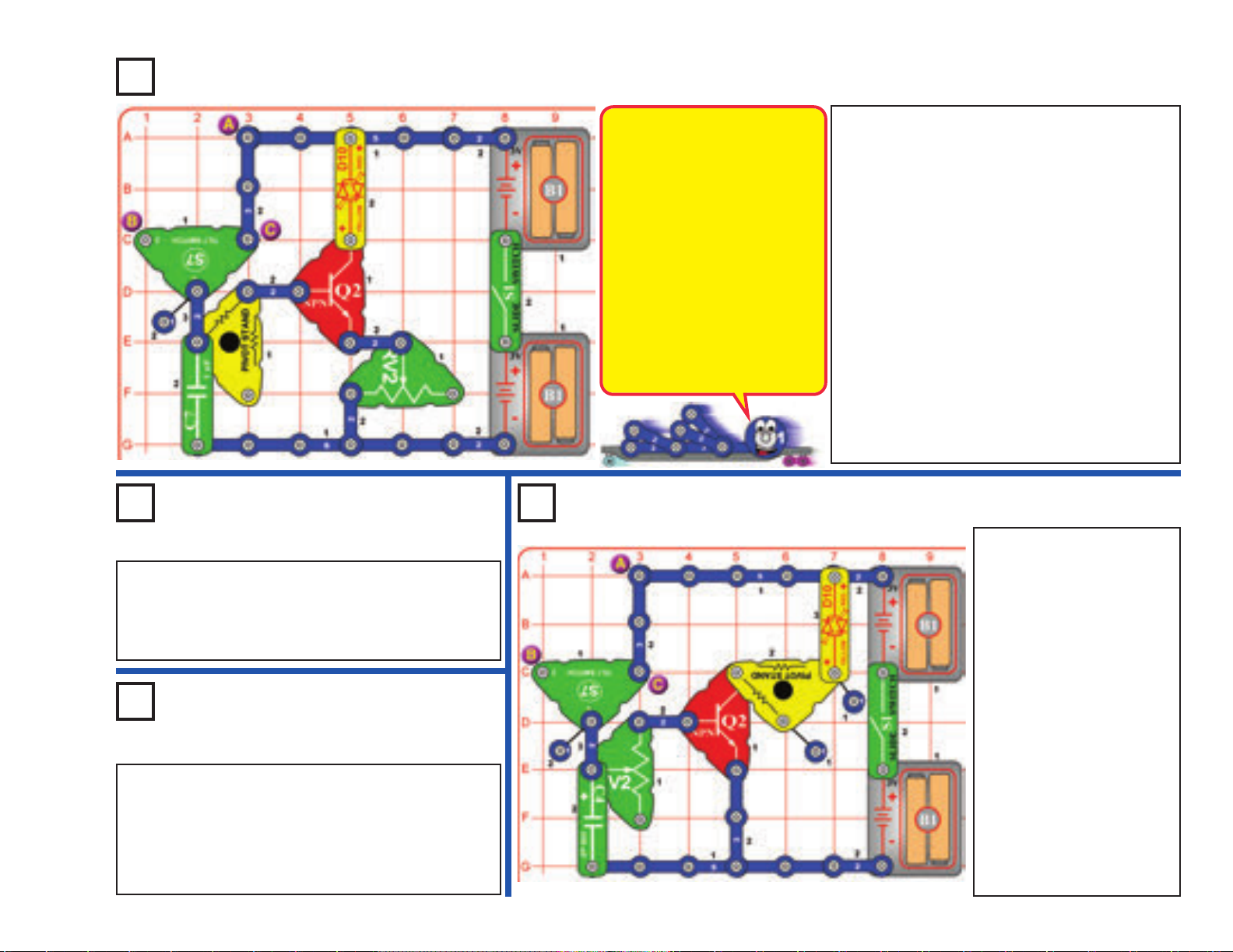

Projekt 49 Pomalý kolotoč

Vložte některé figurky z lepenky do 3 otvorů na okraji základny kolotoče (figurky je nutné z kartonu

vyjmout proražením). Sestavte tento obvod a namontujte základnu kolotoče na hřídel na motoru s

převodovkou (GM). Zapněte posuvný vypínač (S1) a nastavte rychlost kolotoče pomocí páčky na potenciometru (RV2). Většina regulace otáček bude probíhat na malém rozsahu nastavení RV2.

Projekt 50

Nastavitelný kolotoč se

světly

Upravte předchozí obvod, aby vypadal stejně jako tento na obrázku.

Nastavte páčku na potenciometru (RV2) nahoru. Zapněte posuvný vypínač (S1) a použijte páčku na potenciometru, abyste nastavili jas

LED diod (D8 a D10) a rychlost základny kolotoče.

Tento obvod používá NPN tranzistor (Q2) a

potenciometr (RV2) pro řízení rychlosti motoru s převodovkou (GM). Malý elektrický proud do tranzistoru přes RV2 a LED (D10) řídí větší proud do tranzistoru přes motor s převodovkou. RV2 nelze použít k ovládání motoru s převodovkou přímo, protože jeho vysoký odpor by zabránil provozu motoru s převodovkou.

-34-

Page 36

Projekt 51 Zábava s ozubenými koly

Pokud ozubené kolo klouže po hřídeli při používání směrem dolů, pak navlečte na hřídel gumový kroužek, abyste kolo udrželi na místě.

Tyčinka musí být na

spodní straně.

Sestavte obvod podle obrázku. Připojte ozubené kolo 1,75“ na motor s převodovkou (GM), namontujte ozubené kolo 2,55” na “+” tvarovanou tyčinku a umístěte ji “+” do stojanu s otáčivým čepem, a pak vyrovnejte pozici 2,55“ ozubeného kola na + “ hřídeli, takže zuby obou kol do sebe zapadají. Buď vložte některé z figurek z lepenky do 3 otvorů na okraji základny kolotoče, nebo nainstalujte jeden z barevných disků do základny. Připojte základnu kolotoče na vrchol “+” tvarované tyčinky.

Zapněte posuvný vypínač (S1) a všimněte si, jak rychle se kolotoč (nebo disk) točí. V případě, že ozubené kolo při použití sklouzne dolů tyčinku “+”, tak přidejte gumový kroužek, aby ji udržel na místě.

Část B: Zaměňte umístění 1,75“ ozubeného kola a 2,55” ozubeného kola tak, že větší ozubené kolo je na motoru s převodovkou a menší z nich je na “+” tvarované

tyčinky. Všimněte si, jak moc rychleji se nyní kolotoč točí. Porovnejte velikost rychlosti ozubených kol, jak moc rychle se které točí.

Část C: Odstraňte stojan s otáčivým čepem a připevněte základnu kolotoče přímo na motor s převodovkou. Porovnejte velikost rychlosti ozubených kol, jak moc rychle se

které točí.

Část D: Zkuste nahradit 3-kontaktní vodič za druhé pouzdro na baterie (B1). To může být provedeno některým z výše uvedených uspořádáním ozubených kol. Přidané napětí akumulátoru způsobí, že se věci budou točit rychleji.

Ozubená kola mohou být použita proto, aby se věci otáčeli rychleji nebo pomaleji. Když jedno ozubené kolo má více zubů než druhé, bude se to točit pomaleji. Použití ozubených kol za účelem snížit rychlost otáčení také zvyšuje otáčecí sílu, která by mu umožnila překonat větší tření. Použití ozubených kol také mění směr otáčení.

-35-

Uvnitř motoru s převodovkou (GM) je motor, který se točí velmi rychle, ale s malou silou (příliš malá síla, aby roztočila kolotoč). Několik malých ozubených kol připojte na motor na bílou hřídel “+” ; toto snižuje otáčky, což dává hřídeli dostatečnou sílu točit s kolotočem, a také usnadňuje ovládání.

Projekt 52 Vyšší poměr ozubených kol

Použijte předchozí obvod, ale nahraďte 1,75“ a 2,55” ozubená kola za 1,0“ (nejmenší) a 3,3” (největší) ozubené kolo. Zkuste si oba způsoby:

Část A: S nejmenším ozubeným kolem na motoru s převodovkou a s největším ozubeným kolem na stojanu

s otáčivým čepem, kolotoč (nebo disk) by se měl točit velmi pomalu. Porovnejte rozdíl velikosti mezi ozubenými koly, o kolik rychleji se jedno točí.

Část B: S největším ozubeným kolem na motoru s převodovkou a s nejmenším ozubeným kolem na stojanu

s otáčivým čepem, kolotoč (nebo disk) by se měl točit velmi rychle.

Poznámka: Nelze použít

1,0“ nebo 3,3” ozubené kolo s 1,75 “nebo 2,55”,

ozubeným kolem, protože nemůžete dostat správné

rozestupy potřebné proto, aby zuby kol do sebe dobře zapadaly.

Projekt 53

Kreslení při otáčkách

Použijte některý z předchozích dvou obvodů s některou z popsaných kombinací ozubených kol. Ustřihněte kus bílého papíru na stejnou ve-

likost jako jeden z našich disků nebo použijte zadní část našich disků. Dejte je do základny kolotoče a točte.

Pak přiložte jemný popisovač a jemně se jím dotýkejte na disku.Pohybujte

kolem, abyste nakreslili na disk různé vzory. Zkuste začít ve středu a pomalu pohybujte Vaším popisovačem směrem ven. Dávejte pozor,

abyste nevyvinuli příliš velkou sílu, protože byste mohli poškodit Vaše díly.

Page 37

Záložka Záložka

Záložka

Vsuňte záložky do otvorů

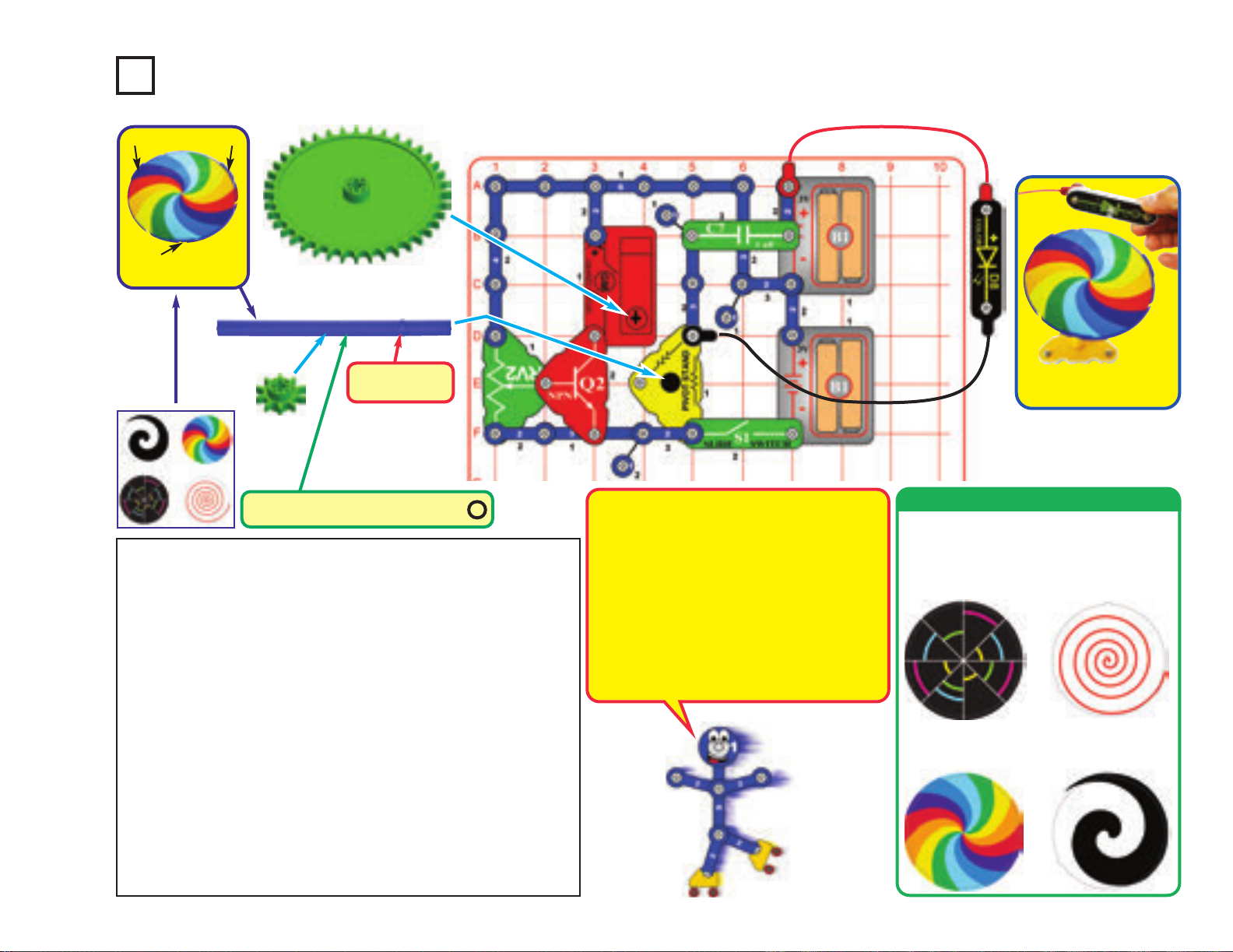

Projekt 54 Stroboskopický maják

Tyčinka musí být

na spodní straně.

Pokud ozubené kolo klouže dolů “+” hřídel při používání, pak přidejte gumový kroužek, abyste ho

Sestavte obvod podle obrázku. Připojte 3,3“ ozubené kolo na motor s převodovkou (GM), namontujte 1,0” ozubené kolo na “+” tvarovanou tyčinku, umístěte “+” tvarovanou tyčinku do stojanu s otáčivým čepem, a poté vyrovnejte pozici 1,0“ ozubeného kola na ”+“ hřídel tak, aby zuby obou kol do sebe zapadaly.

Nainstalujte jeden z barevných disků do základny kolotoče. Připojte základnu kolotoče na vrchol tvarované tyčinky “+”. Připojte barevně svítící LED diodu (D8) pomocí červeného a černého propojovacího kabelu.

Nejlepších efektů dosáhnete v tlumeně osvětlené místnosti. Zapněte posuvný vypínač (S1). Držte barevně svítící LED diodu vzhůru nohama nad základnou kolotoče, takže dioda svítí na otáčející se disk. Měňte rychlost odstředění pomocí páčky na potenciometru (RV2). V případě, že ozubené kolo sklouzává dolů tvarovanou tyčinku “+”, přidejte gumový kroužek, abyste ji udrželi na místě.

Pozorujte efekty, jak barevně svítící LED dioda bliká na disku, který se otáčí. Zkuste to s různými disky.

Pokud chcete, můžete nahradit 1,0“ ozubené kolo za 1,75” ozubené kolo, a nahraďte 3,3“ ozubené kolo za 2,55” ozubené kolo. Disk se bude nyní točit pomaleji.

udrželi na místě.

Pokud je frekvence blikání barevně svítící

LED diody synchronizována s rychlostí otáčení disku, může se zdát, že dojde ke “zmrazení” části vzoru otáčejícího se disku. Také se může zdát, že při blikání různých barev tyto barvy jakoby zmizí.

1mF kondenzátor slouží k filtrování napětí na barevně svítící LED diodu. Bez toho by elektrické poruchy z reproduktoru a motoru s převodovkou mohly narušit blikání barevně svítící LED diody.

Držte barevně svítící LED

diodu (D8) nad diskem tak,

jak vidíte na obrázku.

Zde jsou některé efekty, které můžete sledovat:

S tímto diskem lze často vidět bíléčáry, přestože se

točí tak rychle, a některé barvy někdy zdánlivě zmizí.

Při použití tohoto disku některé barvy zdánlivě zmizí v určitý okamžik.

Když bliká červená barva na LED diodě, červená spirála zdánlivě zmizí. Tento vzor se může zdát jako hypnotizující.

Tento vzor se může zdát jako hypnotizující.

-36-

Page 38

Projekt 55

Udělejte si

Projekt 56 Zábava s řemenicemi

Pokud řemenice při použžžívání sklouzává dolů

po “+” hřídeli, pak přidejte gumový kroužžžek, aby jste ji udržžželi na místě.

Hrana musí být na spodní straně.

vlastní vzory

Nakreslete si vlastní vzory na papír nebo lepenku, pak je ustřihněte na stejnou velikost jako naše disky. Můžete také kreslit vzory na zadní strany našich disků. Dejte je do základny kolotoče a opakujte před- cházející projekt. Soutěžte s Vašimi přáteli, abyste zjistitli, kdo z Vás umí udělat nejzajímavější hypnotické nebo stroboskopické efekty!Můžete si také najít spoustu zábavných vzorů a vizuálních iluzí tím, že si je vyhledáte na internetu.

Sestavte obvod podle obrázku. Připojte 0,9“ řemenici na motor s převodovkou (GM), namontujte 1,3” řemenici na “+” tvarovanou tyčinku, umístěte “+” tyčinku do stojanu s otáčivým čepem, a pak vyrovnejte pozici 1,3“ řemenice na ”+“ hřídel tak, že je ve stejné výšce jako je 0,9” řemenice. Umístěte gumový pásek kolem obou řemenic. Buď vložte některou z lepenkových figurek do otvorů na okraji základny kolotoče, nebo nainstalujte jeden z barevných disků do základny. Připojte základnu kolotoče na vrchol “+” tvarované tyčinky.

Zapněte posuvný vypínač (S1) a všimněte si, jak rychle se kolotoč (nebo disk) točí. V případě, že řemenice sklouzne dolů z “+” tyčinky během použití, potom přidejte gumový kroužek tak, aby se udržela na místě.

Část B: Měňte pozice 0,9“ a 1,3” řemenice tak, že větší řemenice je na motoru s převodovkou a menší z nich je na “+” tvarované tyčinky. Všimněte si, jak rychleji se kolotoč teď točí. Porovnejte rozdíl velikosti mezi řemenicemi, jak

moc rychle se které z nich točí.

Část C: Odstraňte stojan s otáčivým čepem a připevněte základnu kolotoče přímo na motor s převodovkou. Porovnejte rychlost s tím, jak to bylo pomocí řemenic.

Část D: Zkuste vyměnit 3-kontaktní vodič za druhé pouzdro na baterie (B1). To může být provedeno s některým z výše uvedených uspořádání ozubených kol. Další napětí baterie způsobí, že se věci budou točit rychleji.

Část E: Vyměňte gumičku s nějakou jinou, kterou máte doma, a změňte umístění stojanu s otáčivým čepem na základní mřížce, takže ve Vaší gumičce je napětí. Nedávejte gumičku příliš natěsno, protože pak zapadne do stojanu s otáčivým čepem a nemusí být schopna se udržet na místě. Zapněte obvod a uvidíte, jak dobře to funguje.

Poznámka

viz. další projekt.

: V případě, že stojan s otáčivým čepem vypadne ze základní mřížky v důsledku napětí v gumičce,

Řemenice mohou být použity proto, aby se věci otáčely

rychleji nebo pomaleji. Když je jedna řemenice větší než druhá, bude se věc otáčet pomaleji. Použití řemenice,

abyste snížili rychlost otáčení, také zvyšuje otáčecí sílu, která umožňuje překonat větší tření.

Řemenice přenáší sílu na malé vzdálenosti, protože kladky jsou odděleny malou mezerou, jako je tato zde mezi motorem s převodovkou a stojanem s otáčivým čepem.

Je důležité mít správné napětí v gumičce (nebo jiného materiálu) připojeného mezi řemenicemi. Pokud je příliš mnoho napětí, dojde keztrátě energie a je zde přílišmnoho napětí na hřídelích a gumovém pásku, takže dochází brzy ke zlomení. Pokud je příliš málo napětí v pásku, pásek může sklouznout nebo spadnout. Pásky používané pro řemenice jsou obvykle vyrobeny z odolných materiálů jako je nylon.

-37-

Page 39

Projekt 57

Pokud řemenice při použžžívání sklouzává dolů

po “+” hřídeli, pak přidejte gumový kroužžžek, aby jste ji udržžželi na místě.

Hrana musí být na spodní straně.

Bezpečná řemenice

V předchozím projektu se napětí v gumovém pásku táhne na “+” tvarovanou tyčinku a stojan s otáčivým čepem a může stojan vytáhnout ze základní mřížky. Pokud se tak stane, upravte obvod dle znázorněného obrázku, který používá další součástky (S4, Q2 a C7), aby Vám pomáhaly držet a zajistit stojan s otáčivým čepem na místě. V části E, když přemísťujete stojan s otáčivým čepem, použijte vlastní gumičku, můžete přemístit S4, Q2 a C7, aby Vám pomohly držet otáčivý stojan v novém umístění.

Tento obvod je elektricky stejný jako ten předchozí. Součástky S4, Q2 a C7 jsou použity pouze proto, aby

pomohly udržet stojan s otáčivým čepem na místě, a nemají žádnou

elektrickou funkci.

Projekt 58

Více řemenic

Zopakujte projekty 56/57, ale nahraďte kaž- dou z řemenic za větší 2,1“ řemenici. Zkuste to jak s 2,1“ řemenicí na stojanu s otáčivým čepem, tak na motoru s převodovkou. Zkuste také použít svou vlastní gumičku, jak je popsáno v části E projektu 48.

S velkou 2,1“ řemenicí na stojanu s otáčivým čepem a malou 0,9” řemenicí na

motoru s převodovkou se kolotoč (nebo disk) točí velmi rychle. S malou 0,9“ ře-

menicí na stojanu s otáčivým čepem a velkou 2,1“ řemenicí na motoru s převodovkou se kolotoč (nebo disk) točí velmi pomalu.

Projekt 59

Drátová

světelná

signalizace

Sestavte obvod zobrazený zde na obrázku a zapněte posuvný vypínač

(S1). Nic se neděje. Při přerušování připojení černého propojovacího ka-

belu světla blikají. Můžete nahradit černý propojovací kabel za delší

vodič a zapojte jej přes dveřní alarm, který se spustí, když někdo vstoupí.

Můžete obrátit červenou / žlutou dvoubarevnou LED diodu (D10), abyste měnili barvy. Potenciometr (RV2) je zde použit jako pevný odpor, takže pohybování s jeho páčkou nic

nedělá.

-38-

Page 40

Projekt 60 Trojité pohybující se světlo

Sestavte letadlo podle návodu na straně 5, nainstalujte dopředu světelný motor (M7), vytvořte obvod dle obrázku a připojte červený a černý propojovací kabel k světelnému motoru světla (červený na “+”). Umístěte letadlo na hladký povrch a rozložte propojovací kabely a ujistěte se, že nebudou zasahovat do ventilátoru na světelném motoru.

Připojte základnu kolotoče na hřídel na motoru s převodovkou

(GM). Dále umístěte barevně svítící LED diodu (D8) přímo přes uchycení na druhém pouzdru na baterie (B1), jak je znázorněno

na obrázku; barevně svítící LED dioda začne svítit. Nyní umístěte pouzdro na baterie do otvoru základny kolotoče.

Zapněte posuvný vypínač (S1).

Barevně svítící LED dioda se otáčí a vyzařuje své světlo po

místnosti jako maják. Ventilátor na světelném motoru se točí a svítí tlumeně a letadlo se pomalu pohybuje v důsledku vibrací.

Přesuňte přepínač (S6), přepínejte tam a zpět, aby červená / žlutá dvoubarevná LED dioda (D10) měnila barvy.

VAROVÁNÍ: Obsahuje pobyblivé části.

Nedotýkejte se ventilátoru během provozu!

Projekt 61

Dvojité pohybující se světlo

Poznámka: Zde na motoru s převodovkou není uchycení ve středu.

Odpojte barevně svítící LED diodu z pouzdra na baterie, když skončíte s pokusem, aby nedošlo k vybití baterie.

Upravte předchozí obvod odstraněním barevně svítící LED diody (D8) a přidáním druhého pouzdra na baterie (B1) do obvodu, jak je znázorněno na obrázku. Buď vložte některou z lepenkových figurek do 3 otvorů na okraji základny kolotoče nebo nainstalujte jeden z barevných disků do

základny. Připojte základnu kolotoče na hřídel na motoru s převodovkou (GM). Zapněte posuvný vypínač (S1).

Ventilátor na světelném motoru se točí a svítí, a letadlo se pomalu pohybuje v důsledku vibrací. Přesuňte přepínač

(S6) tam a zpět, aby červená / žlutá dvoubarevná LED dioda (D10) měnila barvy.

-39-

Page 41

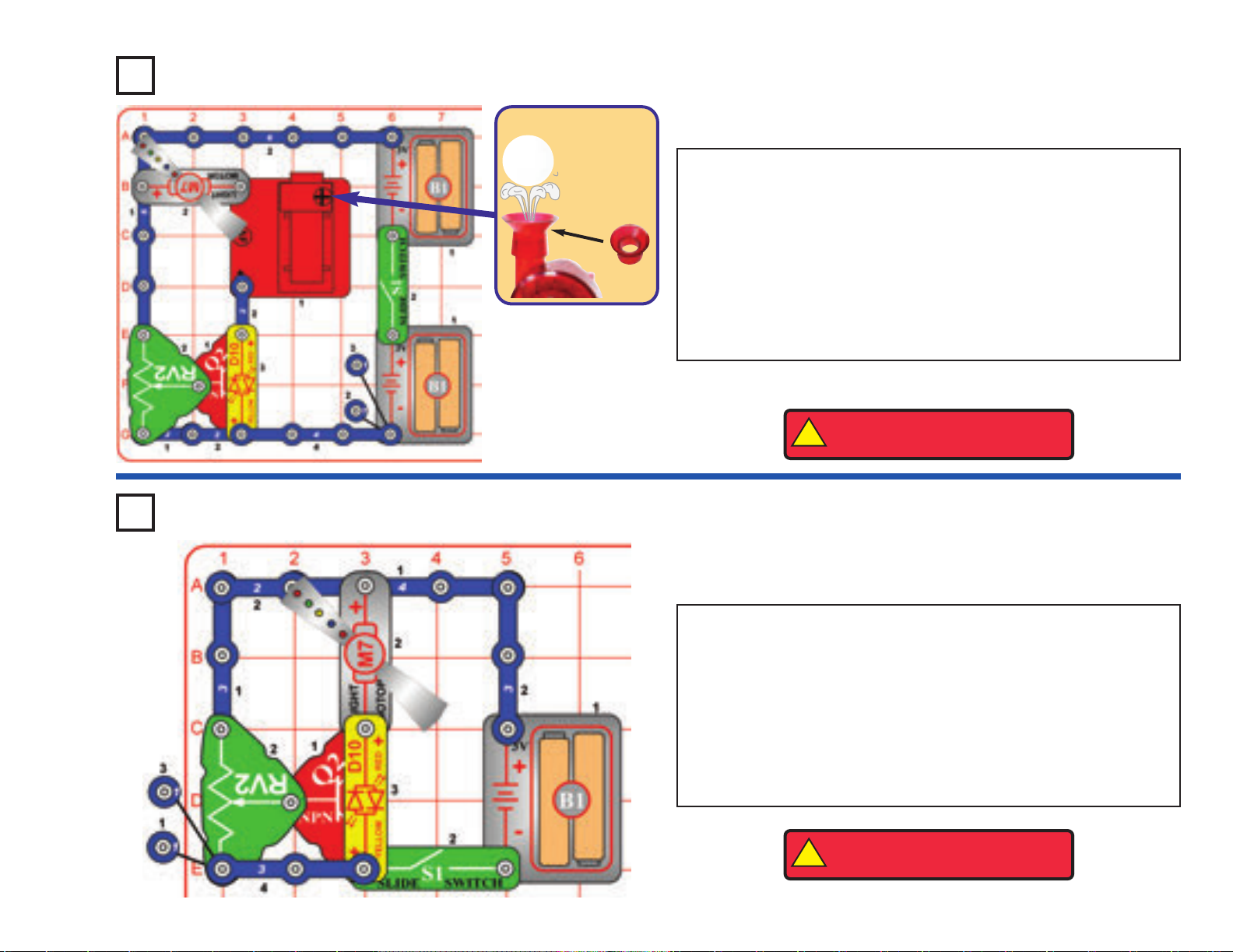

Projekt 62

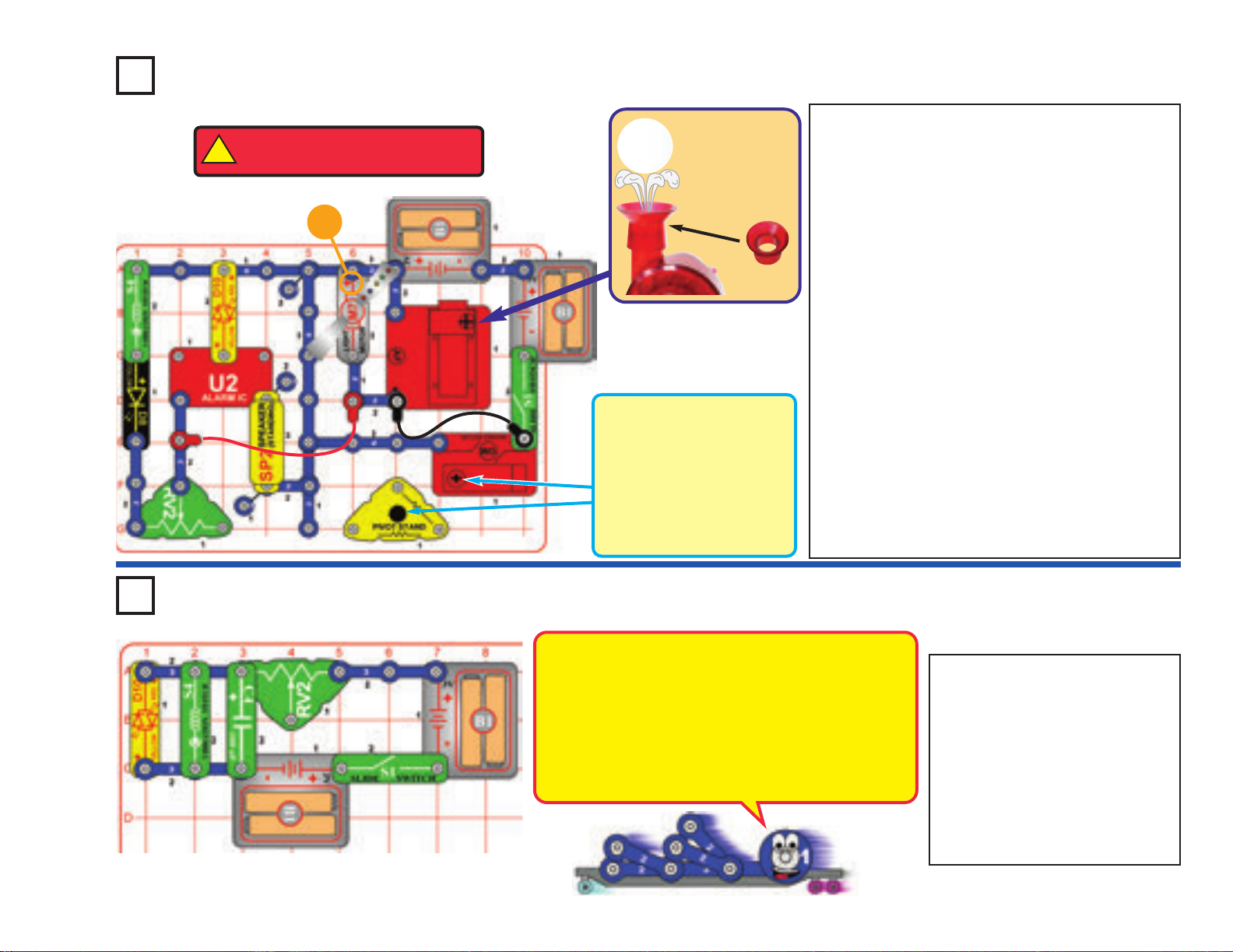

VAROVÁNÍ: Obsahuje pobyblivé části. Ne-

dotýkejte se ventilátoru během provozu !

Umístěte chrlič nahoru na vzduchovou fontánu a dejte míček doprostřed proudu vzduchu.

Chrlič

Namontujte zelené ozubené kolo na

motor s převodovkou, odpovídající ozubené kolo a na “+” tvarovanou

tyčinku, umístěte tyčinku do stojanu s otáčivým čepem a srovnejte ozubená kola, vložte barevný disk nebo figurky z lepenky do základny kolotoče a namontujte to na “+” tvarovanou tyčinku. Pokud ozubené kolo sklouzavá dolů

po hřídeli během při používání, pak přidejte gumový kroužek.

Velký obvod

Sestavte obvod podle obrázku. Umístěte chrlič a míček na vzduchovou fontánu (AF). Umístěte jedno ze

zelených ozubených kol na motor s převodovkou (GM). Namontujte odpovídající zelené ozubené kolo na “+”

tvarovanou tyčinku s gumovým kroužkem, aby drželo svou pozici, umístěte tyčinku do stojanu s otočným čepem a nastavte polohu zeleného ozubeného kola tak, aby se propojilo s ozubeným kolem na motoru s převodovkou.

Umístěte barevný disk nebo některé z lepenkových figurek do základny kolotoče a namotujte základnu na

“+” tvarovanou tyčinku. Ujistěte se, že červený a černý propojovací kabel se nedotýká ventilátoru na světelném motoru (M7), ozubených kol nebo kolotoče.

Zapněte posuvný vypínač (S1) a sledujte show! Vzduchová fontána bude pohánět míček do vzduchu,

ale míček může být nestabilní a rychle spadne. Nastavte páčku na potenciometru (RV2) doleva a klepněte na vibrační spínač (S4), aby barevně svítící LED dioda

(D8) blikala. Náklonový spínač (S7) je zde použit jako 1-kontaktní a nebude nic aktivovat.

POZNÁMKA: Tento obvod může pracovat chvíli, a pak se náhle vypne. Pokud se tak stane, vypněte posuvný vypínač, počkejte chvíli, a pak jej znovu zapněte. Viz. komentář Boffina v projektu 66, kde dostanete bližší

vysvětlení.

Projekt 63 Vibrační spínač

Vibrační spínač (S4) je zapojen tak, že přemosťuje červenou / žlutou dvoubarevnou LED diodu (D10), takže kdykoliv vibrace zapnou spínač, LED dioda zhasne. Nicméně vibrace jsou tak rychlé, že vypínají LED diodu jen velmi krátce, že za normálních okolností by si toho Vaše oči ani nevšimly. 1mF kondenzátor

(C7) je zde použitý pro zpomalení, takže LED dioda se ihned nerozsvítí, poté co ji vibrační spínač vypnul. Pokud odeberete C7, pak si pravděpodobně nevšimnete vibrací vypínajících LED diodu (zkuste si to).

Sestavte obvod podle obrázku a zapněte posuvný vypínač (S1).

Červená / žlutá dvoubarevná LED dioda (D10) by měla být zapnutá.

Klepněte na vibrační spínač (S4) nebo bouchněte do stolu, aby LED

dioda blikla (indikující, že se jedná o krátké vypnutí).

Potenciometr (RV2) je zde použit jako pevný odpor, takže pohybování jeho páčkou nic neudělá.

-40-

Page 42

Projekt 64 Zvukový trojitý detektor

Sestavte obvod a umístěte základní mřížku do modrého stojanu (s tranzistorem NPN (Q2) nejblíže ke stojanu) a opatrně ho postavte. Umístěte ho na kraj

stolu směrem přes celou místnost.

Zapněte posuvný vypínač (S1). Zvukový signál se ozve se na několik sekund po startu, a pak vždy, když obvod detekuje pohyb, detekuje vibrace nebo je nakloněn v některých směrech.

Tento obvod bude pracovat i ve tmě, ale dbejte osobní bezpečnosti, když se budete pohybovat potmě po místnosti.

Tento obvod by mohl být použit jako bezpečnostní systém. Svítí, když zjistí,

že se někdo pohybuje po místnosti a spustí alarm, pokud se někdo pokusí posunout obvod z cesty.

Namontujte obvod na modrý stojan a umístěto ho směrem přes celou místnost.

-41-

Projekt 65

VAROVÁNÍ: Obsahuje pobyblivé části. Ne-

dotýkejte se ventilátoru během provozu !

Poznámka: Tento obvod má červenou / žlutou dvoubarevnou

LED diodu (D10) připojenou přímo přes baterie, aniž by to jiné součástky omezilo na proudu. Za normálních okolností by se LED

dioda mohla poškodit, avšak LED diody ze stavebnice Boffin mají

vnitřní ochranné odpory pro svou ochranu z nesprávného zapojení a nebudou tak poškozeny.

Vibrační letadlo

Sestavte letadlo podle návodu na straně 5, nainstalujte na jeho přední část světelný motor (M7), potom připojte k němu další část (zatímco je namontován na letadlo),

jak je uvedeno na obrázku. Rozložte propojovací kabely a ujistěte se, že nebudou nijak zasahovat do ventilátoru nebo světelného motoru.

Umístěte letadlo na hladký povrch a zapněte posuvný vypínač (S1).Ventilátor na světelném motoru se točí a svítí, a letadlo se pomalu pohybuje v důsledku vibrací. Červená / žlutá dvoubarevná LED dioda (D10) také svítí červeně, protože je sériově zapojena s vibračním spínačem (S4), který je spuštěn vibracemi.

Nyní vezměte letadlo ze stolu a držte ho ve vzduchu, nebo umístit na koberec. Červená / žlutá nyní nemusí svítit, protože vibrace jsou zmírněné a nemusí být dostatečné pro spuštění vibračního spínače.

Page 43

Projekt 66 Příliš mnoho najednou?

Namontujte středně malé a středně velké zelené ozubené kolo na motor s převodovkou a na “+” tvarovanou tyčinku, umístěte tyč do

stojanu s otáčivým čepem a srovnejte ozubená kola, vložte barevný disk nebo lepenkové figurky do základny kolotoče a připojte ho na

“+” tyčinku. Pokud se ozubené kolo posunuje dolů po hřídeli během používání, tak přidejte gumový kroužek, abyste ho udrželi na

místě.

Umístěte chrlič nahoru na vzduchovou fontánu a dejte míček doprostřed proudu vzduchu.

Chrlič

Sestavte obvod podle znázornění na obrázku. Umístěte chrlič a míček na vzduchovou fontánu (AF). Umístěte středně malé zelené ozubené kolo na motor s převodovkou

(GM). Připojte středně velké ozubené kolo na “+” tvarovanou tyčinku pomocí gumového kroužku tak, aby držel v pozici, vložte tyčinku do stojanu s otáčivým čepem a nastavte polohu zeleného ozubeného kola tak, aby se propojilo s ozubeným kolem na motoru s převodovkou. Umístěte barevný disk nebo některé z lepenkových figurek do základny

kolotoče a namontujte základnu na “+” tvarovanou tyčinku.

Pouzdra na baterie (B1) mají speciální pojistku, která

se aktivuje, pokud je proud příliš vysoký. Obvykle se pojistka aktivuje pouze v případě zkratu, ale trvalé vysoké zkratové proudy ji mohou někdy aktivovat. Jsou-li podmínky, které aktivují pojistku, pak se pojistka resetuje po krátké době. Tato pojistka je velmi důležitá, protože chrání baterie před přehřátím, pokud náhodou uděláte zkrat.

Tento obvod obsahuje spoustu věcí najednou - možná příliš mnoho. V případě, že obvod pracuje jen chvíli, a pak se najednou vypne, pak je pojistka v pouzdru na

baterie aktivována. Vypněte obvod, chvíli počkejte než se pojistka zresetuje, a pak zase obvod zapněte.

! VAROVÁNÍ:

Obsahuje pobyblivé části. Nedotýkejte se ventilátoru během provozu !

Sestavte letadlo podle návodu na straně 5, nainstalujte dopředu světelný motor (M7),

vytvořte obvod dle znázorněného obrázku, a připojte červený a černý propojovací kabel na světelný motor (červený na “+”). Rozdělte propojovací kabely a ujistěte se, že nebudou zasahovat do ventilátoru na světelnem motoru, převodovky nebo kolotoče.

Zapněte posuvný vypínač (S1) a sledujte show! Vzduchová fontána bude pohánět míček do vzduchu, ale míček může být nestabilní a rychle spadnout. Pokud barevně

svítící LED dioda (D8) nebliká, pak naklánějte obvod v různých směrech, dokud se LED dioda nerozsvítí; nastavte páčku na potenciometru (RV2), abyste upravili jas světla.

Poznámka: Tento obvod může pracovat jen chvíli, a pak se náhle vypne. Pokud se tak stane, vypněte přepínač, počkejte chvíli, a pak jej znovu zapněte. Boffin ví, co se

děje. Případně můžete odstranit vzduchovou fontánu z obvodu, pak všechno ostatní bude fungovat nepřetržitě.

-42-

Page 44

Projekt 67 Nepříliš mnoho najednou

Namontujte středně malé zelené ozubené kolo na motor s převodovkou, středně velké ozubené kolo a na “+” tvarovanou tyčinku, umístěte tyčinku do stojanu s otáčivým čepem a srovnejte ozubená kola, vložte barevný disk nebo lepenkové figurky do základny kolotoče a namontujte na “+”.

tyčinku. Pokud ozubené kolo posunuje dolů po hřídeli během používání, tak přidejte gumový kroužek, aby jste ho udrželi na místě.

Umístěte chrlič nahoru na vzduchovou fontánu a dejte míček doprostřed proudu vzduchu.

Chrlič

Použijte předchozí obvod, ale odstraňte vzduchovou

fontánu (AF) a reinstalujte ho použitím přepínače (S6) a 2-kontaktního vodiče, jak je uvedeno na výkresu v pravém horním rohu. Všimněte si, že S6 a 2-kontatní vodič přesahují bez podpory, ale měly by být stabilní.

Zapněte posuvný vypínač (S1), zapněte hlavního obvod, a nastavte přepínač do horní polohy, abyste mohli zapnout vzduchovou fontánu. Míček se bude

kývat a tančit kolem dokola v horní části chrliče, avšak nebude stoupat do vzduchu. Zbytek obvodu pracuje stejně jako v předchozím projektu.

-43-

VAROVÁNÍ: Obsahuje pobyblivé části.

Nedotýkejte se ventilátoru během provozu!

Tento obvod spustí vzduchovou fontánu (AF) při 3V namísto 6V. Nyní vzduchová fontána

nepracuje na plný výkon, ale využívá méně proudu z baterií. Nižžší proud zde jen zřídka

(nebo nikdy) aktivuje pojistku, jako by to mohlo být v předchozím projektu, a v případě, že se pojistka aktivuje, že by to bylo pouze po mnohem delší provozní době.

Page 45

Projekt 68

Nastavitelný motor & více

Sestavte obvod, jak je uvedeno, ujistěte se, že červený a černý propojovací kabel se dotýká ventilátoru na světelném motoru (M7). Umístěte chrlič a míček na vzduchovou fontánu (AF). Pokud je to třeba, umístěte základnu kolotoče na motor s převodovkou (GM), ale bude nyní obtížnější nastavit RV2.

Zapněte posuvný vypínač (S1) a dívejte se na show! Použijte páčku na potenciometru (RV2) pro nastavení jasu LED diod ve světelném motoru (M7) a červené / žluté LED diody (D10), a také napájení motoru s převodovkou a vzduchové fontány. Pro dosažení nejlepších efektů ztlumte osvětlení v místnosti. Míček se může otáčet na vzduchové fontáně, ale pravděpodobně se nezvedne do vzduchu.

Ujistěte se, že toto zkoušíte při velmi špatných světelných úrovních (při kterých se motor sotva točí), protože můžete uvidět pár skvělých efektů. V případě, že se ventilátor na světelném motoru neotáčí, zkuste na něho zatlačit, aby se

nastartoval.

VAROVÁNÍ: Obsahuje pobyblivé části.

Nedotýkejte se ventilátoru během provozu!

Projekt 69

Nastavitelný tančící míček

Umístěte chrlič nahoru na vzduchovou fontánu a dejte míček doprostřed proudu vzduchu.

Chrlič

Poznámka: Toto je 4-kontaktní vodič na úrovni 2.

Sestavte obvod podle obrázku. V případě potřeby umístěte základnu kolotoče na motor s převodovkou (GM), umístěte chrlič a míček nahoru na vzduchovou fontánu (AF) a zapněte posuvný vypínač (S1). Použijte páčku na poten- ciometru (RV2) pro řízení průtoku vzduchu tak, že míček se vznáší ve vzduchu. Pomocí RV2 lze nastavit, jak vysoko se bude míček ve vzduchu vznášet, avšak při silnějším průtoku vzduchu se vznášející se míček stane nestabilním a může vypadnout.

Pro tento projekt jsou vhodné nové alkalické baterie.

Můžete také odebrat míček a místo toho připojit latexo- vou rukavici nebo něco jiného, co se může nafouknut, jak je uvedeno v projektu 7 (hustilka).

-44-

Page 46

Projekt 70 Regulátor jasu

Projekt 71

Sestavte obvod a zapněte posuvný vypínač (S1). Přesuňte páčku na potenciometru (RV2), abyste měnili jas světla z barevně svítící LED diody (D8).

Projekt 72

Regulátor jasu červené &

LED diody

Rezistory se používají pro řízení nebo omezení průtoku elektrické energie v obvodu. Vyšší hodnoty odporů snížují tok elektrické energie v obvodu.

V tomto obvodu se potenciometr používá pro nastavení jasu LED diody, pro omezení proudu, takže baterie vydrží déle, a k ochraně před poškozením LED diody bateriemi.

Co je odpor? Třete velmi rychle rukama o sebe. Měli byste cítit na Vašich rukách teplo. Tření mezi rukama změní Vaše úsilí na teplo. Odpor je elektrické tření mezi elektrickým proudem a materiálem, kterým protéká.

Potenciometr lze nastavit jak na nízký odpor 200W, tak na vysoký odpor až 10 000W (10kW).

Projekt 73 Dvojitý

regulátor jasu

Regulátor jasu

červené nebo

žluté

Použijte předchozí obvod, ale vyměňte barevně svítící LED diodu (D8) za červenou / žlutou dvoubarevnou LED diodu (D10, orientovanou v jednom směru).

-45-

žluté

Upravte předchozí obvod tak, aby odpovídal tomuto

na obrázku. Zapněte posuvný vypínač (S1) a pomocí přepínače (S6) nastavte barvu červené / žluté dvoubarevné LED diody (D10), a použijte potenciometr (RV2) pro

nastavení jasu.

Zapněte posuvný vypínač (S1) a nastavte jas obou LED diod (D8 a D10) pomocí páčky na potenciomnetru (RV2). Můžete otáčet kolem dokola LED diodou D10, abyste měnili její barvu ze žluté na červenou.

Page 47

Projekt 74 Obousměrný dvojitý

regulátor jasu

Barevně svítící LED dioda (D8) obsahuje samostatné červené, zelené a modré světlo s mikroobvodem, který je ovládá. Řídící obvod krátce vypíná LED diodu mezi barvami, který rovněž vypne červenou / žlutou

LED diodu, protože jsou obě zapojeny sériově.

Sestavte obvod a zapněte

posuvný vypínač (S1). Pomocí přepínače (S6) nastavete barvy červené / žluté dvoubarevné

LED diody (D10) a použijte po- tenciometr (RV2) pro nastavení jasu LED diody.

Projekt 75

Paralelní dvojitý

regulátor jasu

Sestavte obvod a zapněte posuvný vypínač

(S1). Použijte přepínač (S6) pro nastavení barvy červené / žluté dvoubarevné LED diody (D10) a použijte potenciometr (RV2) pro nastavení jasu

LED diod. Zkuste odpojit červenou / žlutou dvoubarevnou LED diodu z obvodu a uvidíte, jak to ovlivňuje barevně svítící LED diodu (D8).

Tento obvod má obě LED diody (D8 & D10) spojené paralelně s jednímodporem (RV2) omezujícím proud oběma

diodami. LED diody mají jen omezený jas, protože protékající proud RV2 rozděluje mezi obě diody.

Všimněte si, jak je červená barva v D8 jasnější než v případě zelené a modré barvy. To je proto, že čer-

venou barvu je pro LED diodu snažší vyrobit než zelenou a modrou.

Projekt 76

Dvojitý

regulátor jasu

- tlumené

světlo

Použijte předchozí obvod, ale nahraďte jedno z pouzder na baterie (B1) za 3-kontaktní vodič.

LED diody (D8 & D10) jsou nyní tlumenější, a to zejména při některých nastaveních RV2.

V tomto obvodu proud omezující

účinky RV2 jsou ještě více dominantní než v předchozím obvodu, a to v důsledku nižšího napětí. Napětí je jako elektrický tlak, který tlačí proud

přes obvod, a tento obvod má jedno pouzdro na baterie (3V) namísto dvou (6V celkem).

-46-

Page 48

Projekt 77 Skryté rezistory

Sestavte obvod a zapněte posuvný vypínač (S1). Barevně svítící LED dioda (D8) je zapnutá, ale není příliš jasná.

Odstraňte 2-kontaktní vodič mezi místy označené jako B & C a umístěte ho přes body A & B. Nyní je barevně svítící LED dioda jasnější.

Rezistory jsou skryté ve stojanu s otáčivým čepem, které řídí nebo omezují tok elektrického

proudu. Odpor mezi barevně svítící LED diodou a bodem C je 10 000W (10kW), který je stejný jako při nejvyšším možném nastavení na po-

tenciometru (RV2). Odpor mezi barevně svítící LED diodou a bodem A je 47W, což je nižší než

nejnižší možné nastavení na potenciometru.

-47-

Projekt 78

Regulátor zvuku & LED diody

Sestavte obvod a zapněte posuvný vypínač (S1).

Použijte páčku na po- tenciometru (RV2) pro

změnu hlasitosti zvuku a jasu světla.

Varianty: Můžete změnit zvuk tím, že odstraníte 1kontaktní vodič a 2-kon- taktní vodič, které jsou v bodě A, nebo jejich přesunutím, aby byly přes body B & C, nebo přes body A & D.

Projekt 79

Regulátor zvuku & dvoubarevné

LED diody

Použijte předchozí obvod, ale vyměňte barevně svítící LED diodu (D8) za červenou / žlutou dvoubarevnou LED diodu (D10, orientovanou v jednom směru). Obvod funguje stejným způsobem s výjimkou toho, že barva světla se nemění. Zkuste stejné varianty jako u předchozího obvodu.

Projekt 80

Regulátor hlasitosti zvukových signálů

Použijte obvod z projektu 78, ale nahraďte barevně svítící LED diodu (D8) za 3-kontaktní vodič. Obvod funguje stejným způsobem s výjimkou toho, že zvuk je hlasitější a světlo nesvítí. Zkuste stejné varianty jako u obvodu v projektu 78.

Page 49

Projekt 81 Dvojitá červená siréna

Sestavte obvod a zapněte posuvný vypínač (S1). Rozezní se siréna a dvě červená světla svítí.

Varianty: Můžete změnit zvuk tím, že odstraníte 1-kontaktní vodič a 2-kontaktní vodič, které jsou v bodě A, nebo je přesuňte, aby byly přes body B & C nebo přes body A & D. Můžete také obrátit orientaci červené / žluté dvoubarevné

LED diody (D10); v tomto případě produkuje dioda žluté světlo namísto červeného světla.

Barevně svítící LED dioda (D8) svítí většinou červeně, protože v tomto uspořádání je sotva dost napětí na to, aby byla zapnuta, a červené světlo je jednodušší pro výrobu než zelené nebo modré světlo. Zelené a modré světlo bude sytější, pokud jsou Vaše baterie silné, a méně syté nebo nebude svítit žádné světlo, pokud jsou Vaše baterie slabé.

Projekt 82 Dvojitá světelná siréna

Sestavte obvod a zapněte posuvný vypínač (S1). Rozezní se siréna a dvě červená světla svítí.

Varianty: Můžete změnit zvuk tím, že odstraníte 1-kontaktní vodič a 2- kontaktní vodič, které jsou v bodě C, nebo je přesunete, aby byly přes body A & B nebo přes body A & D. Můžete také obrátit orientaci červené / žluté dvoubarevné LED diody (D10); v tomto případě produkuje dioda žluté světlo namísto červeného světla.

Barevně svítící LED dioda

(D8) nemění barvy, protože alarm IC (U2) ji neustále resetuje.

-48-

Page 50

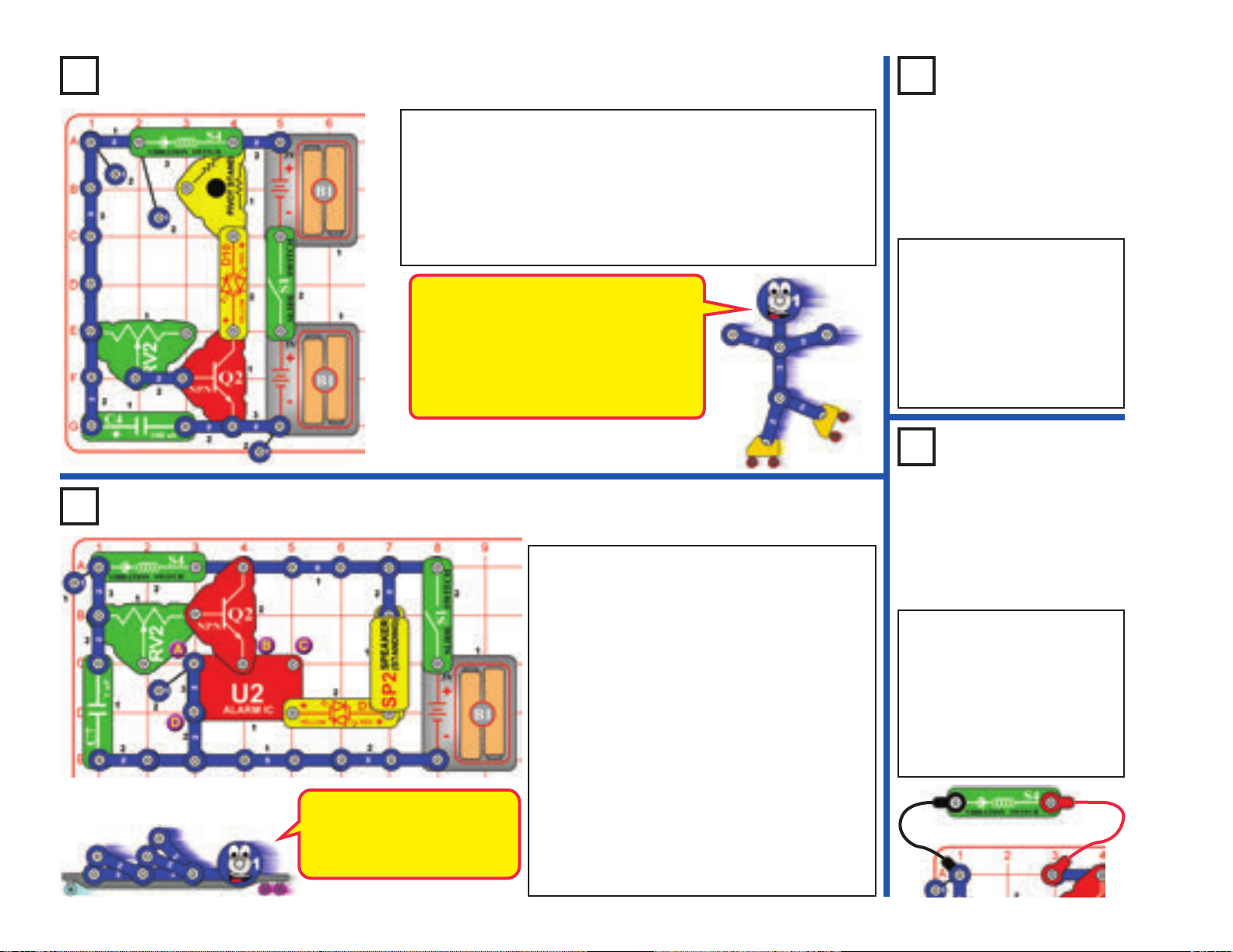

Projekt 83 Super vibrační světlo

Projekt 84

-49-

Projekt 85

Potenciometr (RV2) je zde jako pevný odpor (10kW), takže

pohybování s jeho páčkou je bez efektu.

lever won’t do anything.

Sestavte obvod podle obrázku. Klepněte na vibrační spínač (S4) nebo bouchněte rukou do stolu, aby se rozsvítila červená / žlutá

dvoubarevná LED (D10) dioda. Potenciometr (RV2) řídí, jak dlouho LED dioda zůstane svítit.

Pokud obrátíte orientaci červené / žluté dvoubarevné LED diody (D10), pak bude produkovat žluté světlo namísto červeného světla.

Můžete také nahradit červenou / žlutou LED diodu za barevně svítící LED diodu (D8, “+” směrem ke stojanu s otáčivým čepem).

Tento obvod je podobný tomu z projektu 11 (Vibrační světlo), ale používá 100mF kondenzátor (C4) a NPN tranzistor (Q2) pro filtrování a

zesílení účinků vibračního spínače (S4), aby byla červená / žlutá dvoubarevná LED dioda (D10) zapnutá déle. Zkuste odstranit C4 a uvidíte, jak je ovlivněn jas LED diody.

Vibrační zvukové signály & světla

Sestavte obvod podle obrázku. Klepněte na vibrační spínač

(S4) nebo bouchněte do stolu, abyste aktivovali alarm, a aby se červená / žlutá LED dioda (D10) rozsvítila.

Var ianty:

● Změňte zvuk tím, že odstraníte 1-kontaktní vodič a 2kontaktní vodič, které jsou v bodě A, nebo je přesuňte

přes body B & C nebo přes body A & B.

● Vyměňte červenou / žlutou LED diodu za 3-kontaktní vodič. Zvuk bude nyní hlasitější.

● Otočte orientaci červené / žluté dvoubarevné LED diody (D10); nyní svítí žluté světlo namísto červeného světla.

● Vyměňte červenou / žlutou LED diodu za barevně svítící LED diodu (D8, “+” napravo).

● Vyměňte reproduktor (SP2) za 3-kontaktní vodič nebo barevně svítící LED diodu (D8, “+” nahoru).

● Vyměňte 1mF kondenzátor (C7) za 100mF kondenzátor (C4). Nyní zní alarm delší dobu.

100mF capacitor (C4). Now the alarm stays on

for a long time.

Rychlé

vibrační

světlo

Použijte předchozí obvod, ale nahraďte 100mF kondenzátor (C4) za menší 1mF kondenzátor (7). LED dioda stále bliká jasně, ale nyní se

rychle vypne. Zkuste odstranit C7 a uvidíte, jak je ovlivněn

jas LED diody.

Projekt 86

Zvukové signály & světla při

třesení

Použijte předchozí obvod (včetně jakékoliv z jeho variant), ale připojte vibrační spínač (S4) pomocí červeného a černého propojovacího kabelu, jak je znázorněno na obrázku. Nic se nestane, pokud držíte S4 pevně v ruce. Pokud budete s S4 třást, aktivují se zvukové signály a světla.

Page 51

Projekt 87

Obousměrný

kolotoč

Buď vložte některé figurky z lepenky do 3 otvorů na okraje základny kolotoče, nebo nainstalujte jeden z barevných disků do základny. Sestavte obvod dle znázornění na obrázku a namontujte základnu kolotoče na hřídel na motor s převodovkou (GM).

Zapněte posuvný vypínač (S1), a pak pomocí přepínače (S6) měňte směr figurek nebo disku.

Projekt

Světelný motor (M7) funguje pouze v jednom směru vzhledem k jeho obvodu, který vytváří světelné efekty.

Dvousměrný obvod

Buď vložte některé figurky z lepenky do 3 otvorů na okraji základny kolotoče, nebo nainstalujte jeden z barevných disků do základny. Sestavte obvod

dle znázornění na obrázku a namontujte základnu kolotoče na hřídel motoru s převodovkou (GM).

Nastavte páčku na potenciometru (RV2) na pravou stranu. Zapněte posuvný vypínač (S1) a použijte přepínač (S6), aby se věci točily v různých směrech a rozsvěcovaly se různá světla.

Projekt 89

Dvousměrný obvod s nízkým příkonem

Použijte předchozí obvod, ale nahraďte jedno z pouzder na baterie (B1) za 3-kontaktní vodič. Věci se nyní budou pohybovat pomaleji a světla budou tlumenější.

-50-

Page 52

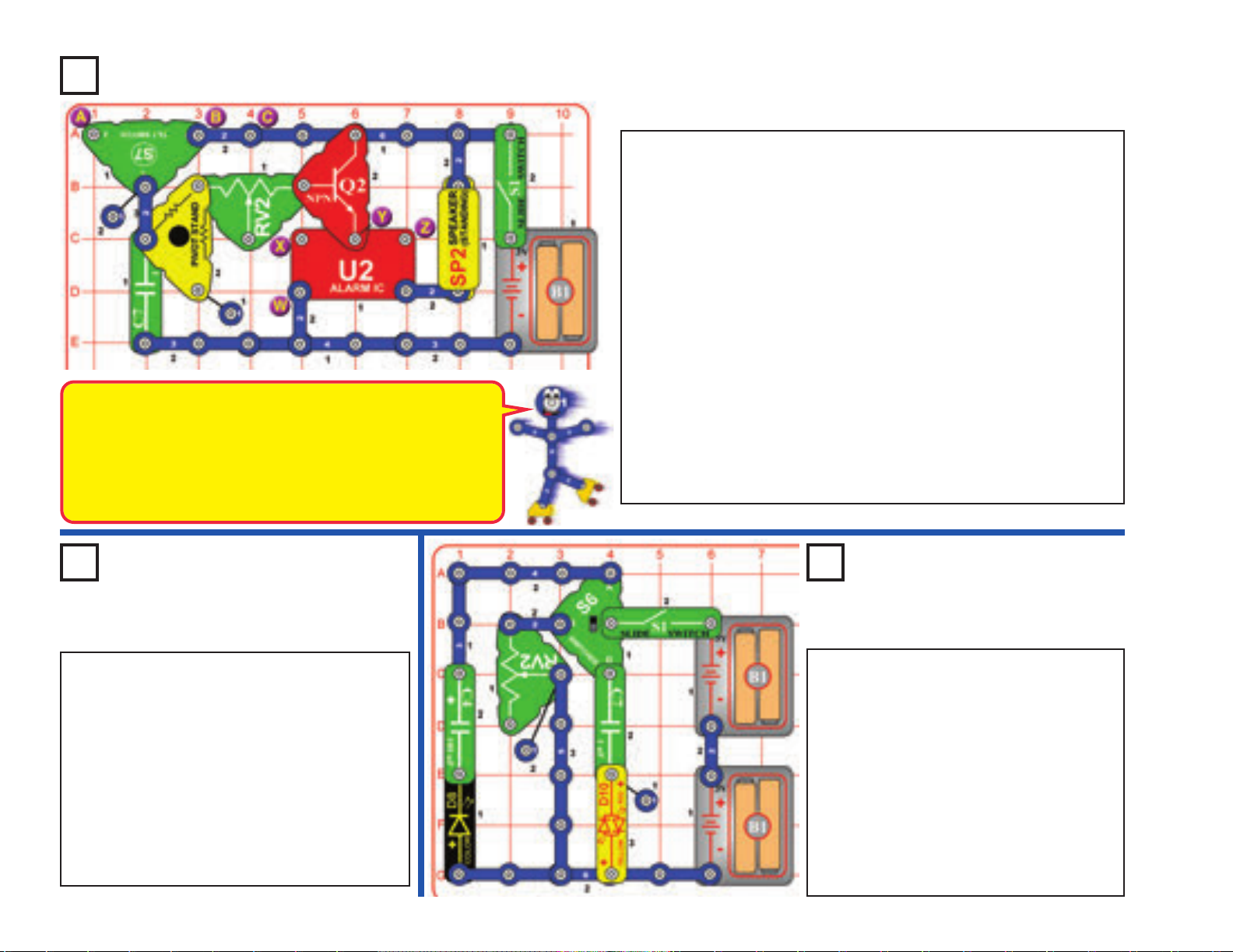

Projekt 90

Když je detekován náklon, 1mF kondenzátor (C7) je nabíjen přes náklonový spínač (S7). Je-li sklon odstraněn, kondenzátor se vybije přes odpory ve stojanu s otáčivým čepem a RV2, a rovněž přes tranzistor NPN (Q2). Alarm je zapnutý, když se kondenzátor vybíjí. Můžete alarm vypnout rychleji. Po naklonění je alarm odstraněn odpojením C7 nebo připojením černým propojovacím kabelem přes stojan s otáčivým čepem nebo přes potenciometr.

Zpožděné vypnutí alarmu při náklonu

Sestavte obvod a zapněte posuvný vypínač (S1). Zvukový signál se ozve, pokud se s obvodem pohybuje nebo je nakloněn v některých směrech.

Zvukový signál setrvává asi 2 sekundy poté, co je náklon odstraněn. Posunutí páčky na potenciometr (RV2) je bez efektu.

V případě, že se obvod nevypne, když leží na rovném povrchu, pak jej mírně nakloňte tak, aby se vypnul.

Sejměte 2-kontaktní vodič mezi body B & C a připojte červený propojovací kabel mezi body A & C. Nyní je zvukový signál aktivován různými úhly naklonění.

Pokud umístíte 2-kontaktní vodič mezi body B & C a připojíte červený propojo- vací kabel mezi body A & B, pak bude obvod tak citlivý na naklonění, že může být obtížné zvukový signál vypnout.

Také si můžete změnit zvuk alarmu pomocí 1-kontaktního vodiče a 2-kontakt- ního vodiče spojením mezi body W & X nebo X & Y nebo Y & Z na alarm IC

(U2).

Nakonec nahraďte 1mF kondenzátor (7) za 100mF kondenzátor(C4). Nyní

zvukový signál bude znít mnohem déle a může se zdát, že se nikdy nevypne.

Projekt 91

Zpožděné vypnutí světel

při náklonu

Použijte předchozí obvod, ale nahraďte reproduktor

(SP2) za barevně svítící LED diodu (D8, “+” nahoru) nebo za červenou / žlutou dvoubarevnou LED diodu (D10, v jednom směru). Obvod pracuje stejně, ale má světlo namísto zvuku. Zkuste to s oběma LED diodami (D8 a D10) samostatně.

Varianty v projektu 90 se týkají různých připojení k bodům A-B-C a W-X-Y-Z, a může zde být použit

také 100mF kondenzátor (C4).

Přidání spojení mezi W & X vytváří nejzajímavější

variantu.

-51-

Projekt 92

Legrace s

přepínačem

Zapněte posuvný vypínač (S1), pak střídejte nastavením přepínače (S6) na horní a dolní pozice. Zkuste různá nastavení na potenciometru (RV2).

Dále vyměňte umístění barevně svítící LED

diody (D8) a červené / žluté dvoubarevné LED diody (D10).

Dále obraťte orientaci LED diod (D8 a D10). LED diody (D8 a D10) se rozsvítí, někdy krátce a ztlumeně, protože kondenzátory jsou nabité a vybité.

Page 53

Projekt 93

Nastavitelné zpoždění vypnutí světla při náklonu

Projekt 94

Nastavitelné zpoždění

světel při náklonu

Použijte předchozí obvod, ale nahraďte červenou / žlutou dvoubarevnou LED diodu (D10) za barevně svítící LED diodu (D8, “+” nahoru).

Můžete také ponechat v obvodu červenou / žlutou dvoubarevnou LED diodu, ale obraťte její orientaci, aby svítilo žluté světlo.

vypnutí barevných

Projekt 95

Větší zpoždění vypnutí světla

při náklonu

Použijte předchozí obvod s buď LED diodou D8 nebo D10, ale vyměňte 1mF kondenzátor (C7) za větší 100mF kondenzátor (C4). Obvod funguje stejně, ale větší kondenzátor způsobí, že LED dioda bude svítit

delší dobu. Nastavte RV2 na levou stranu, protože se může zdát, že LED dioda svítí příliš dlouho.

Když je detekován náklon, 1mF kondenzátor (C7) je nabíjen prostřednictvím náklonového spínače (S7). Je-li sklon odstraněn, kondenzátor se vybije přes odpory ve stojanu s otáčivým čepem a RV2 a rovněž přes tranzistor NPN (Q2). Světlo svítí, když se kondenzátor vybíjí. RV2 také omezuje proud, který prochází LED diodou (D10), a tak ovlivňuje jas LED diody. Světlo můžete vypnout rychleji, po náklonu je odstraněno odpojením C7, nebo připojením černého propojovacího kabelu přes stojan

s otáčivým čepem.

Projekt 96

Sestavte obvod a zapněte posuvný vypínač (S1). Světlo se rozsvítí v případě, že obvod je přesunut nebo nakloněn v některých směrech. Svítí chvíli poté, co je náklon odstraněn. Páčka na potenciometru (RV2) určuje maximální jas světla, a jak dlouho má světlo svítit po odstranění náklonu; čím jasnější světlo, tím rychleji se vypne.

V případě, že obvod se nevypne, když leží na rovném povrchu, pak ho mírně nakloňte tak, aby se vypnul.

Odstraňte 3-kontaktní vodič mezi body A & C a připojte červený propojovací kabel mezi body A & B.

Nyní je alarm aktivován různými úhly naklonění.

Pokud ponecháte 3-kontaktní vodič mezi body B & C

a připojíte červený propojovací kabel mezi body A & B, pak bude obvod tak citlivý na náklon, že může být obtížné alarm vypnout.

Pomalé vypnutí světla při náklonu

Upravte předchozí obvod dle znázornění na obrázku. Zapněte posuvný vypínač (S1). Světlo se rozsvítí v případě, že obvod je přesunut nebo nakloněn v některých směrech. Svítí i chvíli poté, co je náklon odstraněn.

Páčka na potenciometru (RV2) řídí, jak dlouho má světlo svítit, poté co je náklon odstraněn.

V případě, že se obvod nevypne, když zůstane obvod ležet na rovném povrchu, tak ho mírně nakloňte tak, až se vypne. Odstraňte 3-kontaktní vodič mezi body A & C a připojte červený propojovací kabel mezi body A & B. Nyní je alarm aktivován různými úhly naklonění.

-52-

Page 54

Projekt 97

Nastavitelné zpoždění vypnutí

vibračního světla

Sestavte obvod a zapněte posuvný vypínač (S1). Bouchněte rukou do stolu nebo klepněte na vibrační spínač (S4) a světlo se rozsvítí. Světlo svítí chvíli po skončení vibrací. Páčka na potenciometru (RV2) určuje

maximální jas světla, a jak dlouho má světlo svítit po skončení vibrací; čím je světlo jasnější, tím rychleji se vypne.

Když je detekována vibrace, 1mF kondenzátor (C7) se nabíjí přes vibrační spínač (S4). Když vibrace skončí, kondenzátor

se vybije přes odpory ve stojanu s otáčivým čepem a RV2, a také přes tranzistor NPN (Q2). Při vybíjení kondenzátoru světlo svítí. RV2 také omezuje proud protékající LED diodou (D10), a tak ovlivňuje jas LED diody. Můžete světlo vypnout rychleji po skončení vibrací odpojením

C7, nebo připojením černého propojovacího kabelu přes sto- jan s otáčivým čepem.

Projekt 98

Nastavitelné zpoždění vypnutí

barevného vibračního světla

Použijte předchozí obvod, ale nahraďte červenou / žlutou dvoubarevnou LED diodu (D10) za barevně svítící LED diodu (D8, “+” nahoru).

Můžete také ponechat červenou / žlutou dvoubarevnou LED diodu v obvodu, ale obraťte její orientaci, aby svítilo žluté světlo.

Projekt 99

Velmi pomalé vypnutí vibračního světla

Použijte předchozí obvod s buď LED diodou D8 nebo D10, ale vyměňte 1mF kondenzátor (C7) za větší

100mF kondenzátor (C4). Obvod funguje stejně, ale s větší kondenzátorem bude LED dioda svítit déle.

Nastavte RV2 na levou stranu, protože se může zdát, že LED dioda svítí příliš dlouho.

-53-

Projekt 100

Pomalé vypnutí jasu vibračního

světla

Upravte předchozí obvod dle znázornění na obrázku. Zapněte posuvný vypínač (S1). Bouchněte rukou do stolu nebo klepněte na vibrační spínač (S4) a světlo se rozsvítí. Svítí ještě chvíli

po skončení vibrací. Páčka na potenciometru (RV2) určuje maximální jas světla, a jak dlouho má světlo svítit po skončení vibrací; čím je světlo jasnější, tím rychleji se vypne.

Page 55

Projekt 101

Nastavitelné zpoždění vypnutí světel při náklonu

Sestavte obvod a zapněte posuvný vypínač

(S1). Světla se rozsvítí v případě, že je obvod přesunut nebo nakloněn v některých směrech. Světla zůstanou svítit i na chvíli poté, co je náklon odstraněn. Páčka na potenciometru (RV2) určuje maximální jas světla, a jak dlouho budou světla svítit po odstranění náklonu; čím je světlo jasnější, tím rychleji se vypne.

LED diody (D8 a D10) nebudou svítit tak jasně jako v předchozím obvodu, protože elektrický proud (který je omezen RV2) je rozdělen mezi obě LED diody. Barevně svítící LED dioda

může produkovat pouze červené světlo, protože červené světlo je jednodušší na výrobu.

Projekt 102

Velmi pomalé

zpoždění

vypnutí světel

při náklonu

Použijte předchozí obvod, ale vyměňte 1mF kondenzátor (C7) za větší 100mF kondenzátor (C4).

Obvod funguje stejně, ale s větší kondenzátorem budou LED diody svítit delší dobu. Nastavte RV2 na levou stranu, protože se může zdát, že LED dioda svítí příliš dlouho.

Projekt 103

Nastavitelné zpoždění vypnutí vibračních světel

Sestavte obvod a zapněte posuvný vypínač (S1). Bouchněte do stolu nebo klepněte na vibrační

spínač (S4) a světla se rozsvítí. Světla svítí chvíli i po skončení vibrací. Páčka na potenciometru (RV2)

určuje maximální jas světla, a jak dlouho světla svítí po skončení vibrací; čím je světlo jasnější, tím rychleji se vypne.

LED diody (D8 a D10) nebudou svítit tak jasně jako v předchozím obvodu, protože elektrický proud (který je omezen RV2) je rozdělen mezi obě LED diody. Barevně svítící LED dioda

může produkovat pouze červené světlo, protože červené světlo je jednodušší na výrobu.

Projekt 104

Velmi pomalé

vypnutí

vibračních světel

Použijte předchozí obvod, ale vyměňte 1mF kondenzátor (C7) za větší 100mF kondenzátor (C4). Obvod funguje stejně, ale s větší kondenzátorem budou LED diody svítit delší dobu. Nastavte RV2 na levou stranu, protože se může zdát, že LED dioda svítí příliš dlouho.

-54-

Page 56

Projekt 105 Náklonový detektor pohybu

Sestavte obvod a zapněte posuvný vypínač (S1). Jedna z LED diod (D8 a D10) se rozsvítí v případě, že obvod detekuje pohyb v místnosti,

ZATÍMCO je nakláněn v některých úhlech. Experimentováním zjistěte, které úhly náklonu vedou k aktivaci detektoru pohybu.

-55-

Projekt 106

Náklonový spínač

Sestavte obvod, jak je znázorněno na obrázku, nastavte páčku na po- tenciometru (RV2) na pravou stranu a zapněte posuvný vypínač (S1).

Červená / žlutá dvoubarevná LED dioda (D10) svítí, je-li obvod nakloněn nebo přesunut. Pokud kontrolka nesvítí, když obvod leží na rovném povrchu, a pak ho mírně nakloňte tak, aby se zapnul.

V případě potřeby obraťte orientaci červené / žluté dvoubarevné LED diody nebo ji nahraďte barevně svítící LED diodou (D8, “+” vlevo).

Náklonový spínač (S7)

obsahuje kuličku, která aktivuje kontakty, když se valí na obou stranách v důsledku naklánění nebo pohybu.

Page 57

Projekt 107

Elektrická energie -

vstup / výstup

Zapněte posuvný vypínač (S1); červená / žlutá dvoubarevná LED dioda (D10) bliká červeně. Nyní vypněte posuvný vypínač; LED dioda bliká žlutě.

Páčka na potenciometru (RV2) řídí jas LED diody; pokud nastavíte páčku nahoru, světlo bliká tlumeně, ale trvá déle; pokud nastavíte páčku dolů, světlo bliká jasně, ale krátce.

Když zapnete posuvný vypínač, LED dioda (D10) bliká červeně, protože elektrická energie z baterií nabíjí 100

(C4). Kondenzátor může uložit elektrickou energiii, ale neumí uložit velké množství, takže se rychle vybíjí.

Když vypnete posuvný vypínač, LED dioda bliká žlutě, protože elektrická energie se v kondenzátoru vybíjí prostřednictvím potenciometru (RV2). Červená / žlutá dvoubarevná LED dioda svítí jinou barvou, protože elektřina proudí v opačném směru. Nastavení na RV2 určuje, jak rychle se může vybít kondenzátor.

kondenzátor

Projekt 108

Menší elektrická

energie - vstup /

výstup

Použijte předchozí obvod, ale nahraďte 100mF kondenzátor

(C4) za 1mF kondenzátor (C7). Obvod pracuje stejně, ale

LED dioda svítí jen velmi rychle, protože menší 1mF kondenzátor

ukládá mnohem méně elektrické energie než větší 100mF kondenzátor. Pokus dělejte v tlumeně osvětlené místnosti, abyste mohli lépe vidět záblesky.

Projekt 109

100mF kondenzátor (C4) je jako mini dobíjecí baterie, protože umí ukládat elektrickou energii. V tomto obvodu

zapnutí S1 nabije kondenzátor, který ukládá elektrickou energii poté co je S1 je vypnutý. Zapnutí S6 vytváří cestu

obvodu přes RV2 pro kondenzátor, který se vybíjí. Kondenzátory ukládají elektrickou energii v podobě

elektrického pole, zatímco baterie ji ukládá jako chemickou energii. Z tohoto důvodu nemohou kondenzátory ukládat zdaleka tolik elektrické energie jako baterie, ale mohou ji ukládat a uvolnit mnohem rychleji.

Mini dobíjecí

baterie

Upravte předchozí 2 obvody a přidejte přepínač (S6), jak je znázorněno zde. Nastavte přepínač do střední polohy. Zapněte posuvný vypínač (S1); červená / žlutá dvoubarevná LED dioda (D10) bliká červeně. Nyní vypněte posuvný

vypínač, chvíli počkejte, pak nastavte přepínač do spodní polohy; LED dioda bliká žlutě. Nastavte přepínač zpět do střední polohy, a jste připraveni postup opakovat.

Stejně jako předtím páčka na potenciometru

(RV2) řídí jas LED diody; pokud nastavíte páčku nahoru, světlo bliká tlumeně, ale trvá déle; pokud nastavíte páčku dolů, světlo bliká jasně, ale krátce.

-56-

Page 58

Projekt 110

Mini dobíjecí baterie

Tento obvod je podobný předcházejícím třem obvodům, avšak používá přepínač (S6) s třícestným přepínačem, takže je snazší porovnat rozdíl mezi 1mF a 100mF kondenzátory (C7 a C4).

Nastavení S6 do střední polohy: není připojen žádný z kondenzátorů k ob- vodu, když zapnete / vypnete posuvný vypínač (S1), nic se nestane.

Nastavení S6 do horní polohy: 1mF kondenzátor (7) je připojen k červené / žluté dvoubarevné LED diodě (D10). Zapněte S1; LED dioda bliká žlutě, pro-

tože C7 se nabíjí. Vypněte S1; LED dioda bliká červeně, protože se C7 vybíjí. Potenciometr (RV2) řídí rychlost vybíjení kondenzátoru, takže LED dioda bliká

buď jasněji nebo svítí delší dobu.

Nastavení S6 do spodní polohy: Větší 100mF kondenzátor (C4) je připojen k červené / žluté dvoubarevné LED diodě. Zapněte S1; LED dioda bliká žlutě

protože C7 se nabíjí. Vypněte S1; LED dioda bliká červeně protože se C7 vybíjí. Světlo LED diody je jasnější, protože C4 umí uložit mnohem více elektrické energie než C7. Potenciometr (RV2) řídí rychlost vybíjení kondenzátoru, takže LED dioda bliká buď jasněji nebo svítí delší dobu.

-57-

Projekt 111

Jasné světlo - pozice vpravo, vlevo

Zapněte posuvný vypínač (S1) a posunujte páčkou na potenciometru (RV2) nalevo, napravo. LED diody (D8 a D10) svítí jasně, pokud je páčka úplně vlevo nebo úplně vpravo, a svítí tlumeně, pokud je páčka uprostřed.

Zkuste vyjmout barevně svítící LED diodu (D8). To Vám usnadní, abyste viděli efekty na červené / žluté LED diodě (D10), protože již nebude blikat. Můžete také obrátit orientaci červené / žluté LED diody.

Page 59

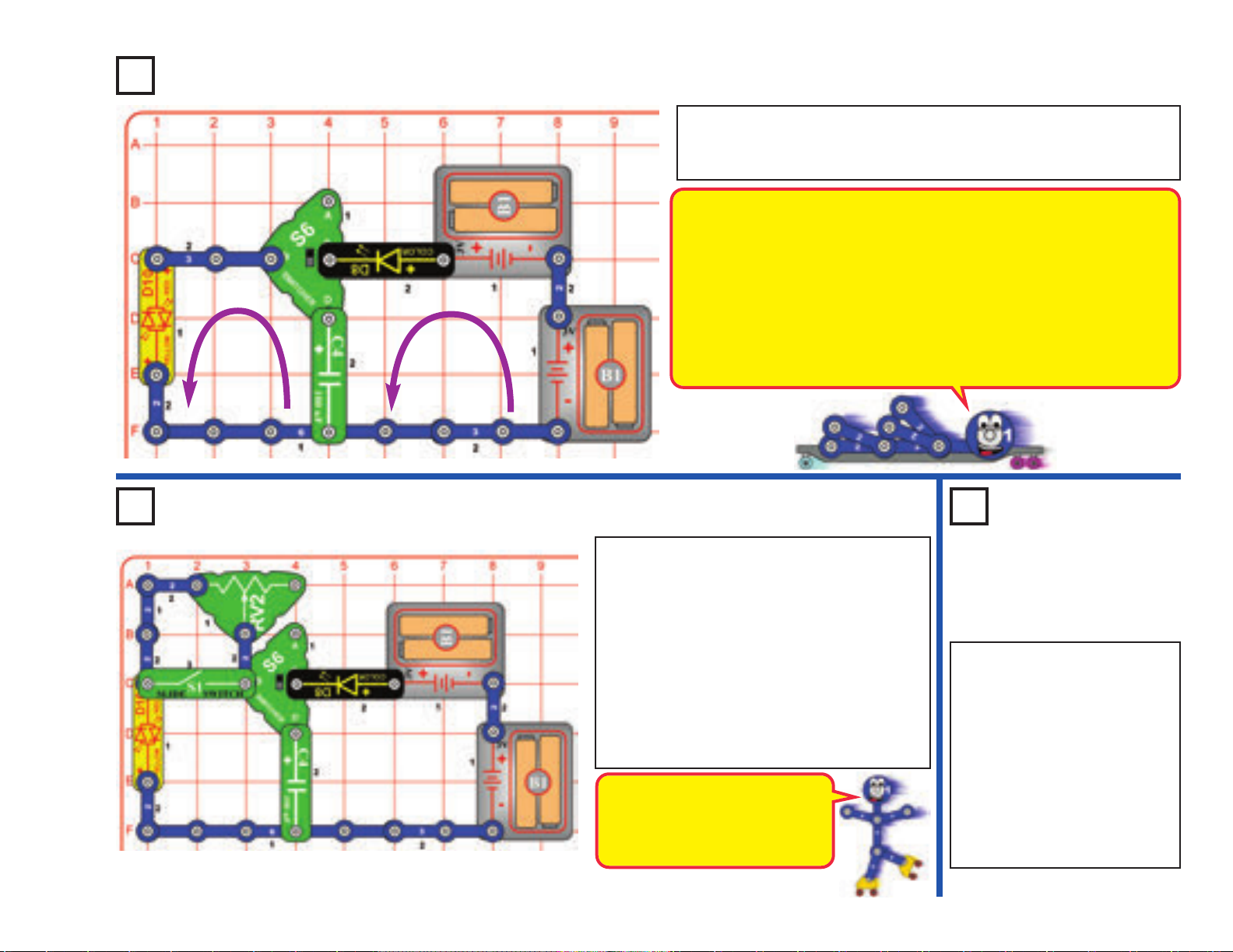

Projekt 112

Nabíjení & vybíjení

Nastavte přepínač (S6) do horní polohy; barevně svítící LED dioda bliká (D8). Nyní nastavte S6 do dolní polohy; červená / žlutá dvoubarevná LED dioda (D10)

bliká červeně. Střídejte nastavení S6 nahoru a dolů. Na prostřední pozici je S6

vypnutý.

Když je přepínač (S6) nastaven do horní polohy, body C & D (označené přímo

na S6) jsou spojeny. Když je S6 nastaven do spodní polohy, body B & D jsou spojeny. Když je S6 nastaven do střední polohy, není nic připojeno. Když jsou C & D jsou připojeny (S6 nahoru), elektrická energie z baterií rychle nabije 100mF kondenzátor (C4) přes barevnou LED diodu (D8), což způsobí, že

LED dioda bliká. Nabitý kondenzátor uchovává svou energii, i když je S6 vypnutý nebo v případě, že C4 je dočasně odebrán z obvodu.

Když jsou B & D jsou připojeny (S6 dolů), elektrická energie v kondenzátoru se rychle vybije přes červenou / žlutou LED diodu (D10), což způsobí, že LED di-

oda bliká.

Projekt 113

Super nabíjení & vybíjení

Upravte předchozí obvod tak, aby odpovídal

znázornění na obrázku. Vypněte posuvný vypínač (S1); nyní potenciometr (RV2) řídí, jak

rychle se vybíjí 100mFkondenzátor (C4) přes červenou / žlutou LED diodu (D10). Nastavení RV2 vlevo způsobí, že D10 bliká jasně, ale krátce; nastavení RV2 vpravo způsobí, že D10 bliká tlumeně, ale delší dobu.

Když je posuvný vypínač (S1) zapnutý, poten- ciometr je přemostěn, takže obvod je stejný

jako ten předchozí. Tímto je pro Vás snadnější porovnat oba obvody.

Potenciometr omezuje tok proudu, zpomaluje vybíjení elektrické energie z 100mF kondenzátoru.

Projekt 114

Mini nabíjení

& vybíjení

Použijte předchozí obvod, ale nahraďte 100mF kondenzátor (C4) za 1mF kondenzátor (C7). Obvod pracuje stejně, ale LED dioda svítí jen velmi krátce, protože menší 1mF kondenzátor ukládá mnohem méně elektrické energie než větší

100mF kondenzátor. Experi- mentujte v tlumeně osvětlené místnosti, abyste lépe mohli vidět záblesky.

-58-

Page 60

Projekt 115

Spouštění světelného motoru

VAROVÁNÍ:

Obsahuje pobyblivé části. Nedotýkejte se ventilátoru během provozu !

Umístěte chrlič nahoru na vz du-

chovou fontánu

a dejte míček doprostřed proudu vzduchu.

Chrlič

Projekt 116

VAROVÁNÍ: Obsahuje pobyblivé části. Nedotýkejte se ventilátoru během

provozu !

Motory potřebují hodně elektrického proudu, než nastartují, poté už mnohem méně, když se jejich hřídele otáčejí vysokou rychlostí (je těžší hřídel roztočit než ji udržet se otáčet). Porovnejte to s jízdou na kole: musíte více šlapat než se rozjedete, pak je snadné jet dál konstantní rychlostí.

Jak světelný motor, tak vzduchová fontána potře- bují ke startu hodně elektrického proudu. Jak- mile fouká ve fontáně hodně vzduchu, vzduchová fontána potřebuje méně proudu, ale toto množství

je pro světelný motoru příliš malé. Vzduchová fontána a světelný motor musí mít stejný proud,

který jimi protéká, protože jsou zapojeny sériově, takže vzduchová fontána omezuje proud, “dusí” světelný motor a způsobí to, že se motor vypne.

Dvojitý pohyb

Porovnejte tento obvod s předchozím obvodem. Zde jsou světelný motor a

vzduchová fontána zapojeny paralelně, takže elektrické proudy tekoucí mezi nimi mohou být různé, a jsou v podstatě nezávislé na sobě navzájem. Každý dostane z baterií, co potřebuje, a správně funguje. Další výhodou paralelního zapojení je, že pokud jeden z nich přestane fungovat, druhý může pokračovat. Výhodou sériového spojení součástek (jak jsme dělali v předchozím obvodu) je to, že zapojení obvodu je méně složité a baterie vydrží déle.

Sestavte obvod podle znázornění na obrázku. Umístěte chrlič na vzduchovou fontánu (AF) a umístěte do něj míček. Zapněte posuvný

vypínač (S1). Světelný motor (M7) se točí a na začátku svítí jasně, ale poté se ztlumí a může se dokonce zastavit, když se vzduchová fontána rozjede. Míček se bude v chrliči točit kolem dokola a může se zvednout do vzduchu.

Pokud nahradíte jedno z pouzder na baterie (B1) za 3-kontaktní vodič, světelný motor nemůže ani

nastartovat, a vzduchová fontána bude stěží pohybovat míčkem. Napětí je příliš nízké a nemůže tlačit dostatek elektrického proudu přes obvod, aby vše fungovalo.

Sestavte obvod, jak je znázorněno na obrázku, zapněte posuvný vypínač (S1). Jak světelný motor (M7), tak vzduchová fontána (AF) fungují. Umístěte míček

přímo do proudu foukaného vzduchu nad vzduchovou fontánu. Foukání vzduchu by mělo míček vyvážit tak, že se vznáší ve vzduchu a “tancuje”.

Občas se může stát, že míček může být nestabilní a vypadne; tak ho dejte zpět do proudu vzduchu. Jestliže míček snadno vypadává, pak obraťte orientaci vzduchové fontány.

Pokud nahradíte jedno z pouzder na baterie (B1) za 3-kontaktní vodič, bude světelný motor a vzduchová fontána stále fungovat, i když budete muset dát na motor ventilátor a zatlačit na něj, aby začal fungovat. Doporučujeme použít

nové baterie pro lepší výkon.

-59-

Page 61

Projekt 117

Trojitý pohyb

Projekt 118

Pomalý trojitý pohyb

Použijte předchozí obvod, avšak nahraďte jedno z

pouzder na baterie (B1) za 3- kontaktní vodič. Nyní se kolotoč (na motoru s převodovkou

(GM)) točí pomaleji, světelný motor se sotva otočí a sotva svítí (dokonce budete muset na něj i zatlačit, aby se rozjel), a vzduchová fontána nemusí být vůbec schopna dostat míček do vzduchu. Rozdíl ve výkonu

bude o to větší, pokud jsou Vaše baterie slabé.

VAROVÁNÍ: Obsahuje pobyblivé části.

Nedotýkejte se ventilátoru během provozu !

Projekt 119

Umístěte chrlič nahoru na vzd u c h o v o u fontánu a dejte míček doprostřed proudu vzduchu.

Chrlič

Sestavte obvod. Umístěte základnu kolotoče na hřídel motoru s převodovkou (GM); pokud chcete, vložte některé z lepenkových figurek do základny nebo do základny nainstalujte jeden z barevných disků. Zapněte posuvný vypínač (S1).

Motor s převodovkou točí kolotočem, světelný motor (M7) se točí a svítí, a vzduchová fontána (AF) fouká vzduch. Umístěte míček

přímo do proudu foukaného vzduchu nad vzduchovou fontánu. Foukání vzduchu by mělo míček vyvážit tak, že se vznáší ve vzduchu a “tancuje”. Občas může být míček nestabilní a může i vypadnout; v tom případě dejte míček zpět do proudu vzduchu. POZNÁMKA: Tento obvod může pracovat chvíli, a pak se náhle vypne. Pokud se tak stane, vypněte posuvný vypínač, chvíli počkejte, a pak jej znovu zapněte. Boffin toto vysvětluje v projektu 66.

Dominátor

Sestavte obvod. Pokud chcete, umístěte základnu kolotoče na hřídel motoru s převodovkou (GM) a figurek do základny nebo do základny nainstalujte jeden z barevných disků. Zapněte posuvný vypínač (S1).

Hřídel motoru s převodovkou se může otáčet, světelný motor (M7) se může točit a vzduchová fontána (AF) může foukat vzduch, ale pravděpodobně nebudou fungovat všechny z nich.

Motor s převodovkou, světelný motor a vzduchová fontána obsahují motory, které se používají různým způsobem. Zde jsou zapojeny sériově, takže ten, který nejvíce odolává toku elektrické energie (potřebující nejmenší elektrický proud k provozu) bude v obvodu dominovat aomezovat tok elektrické

energie k ostatním. Často dominuje motor s převodovkou nad světelným motorem a vzduchovou fontánou, které sice mají elektrickou energii, která přes ně protéká, ale nemají dostatek elektrické energie, aby správně fungovaly, avšak Vaše výsledky se mohou lišit.

VAROVÁNÍ: Obsahuje pobyblivé části.

Nedotýkejte se ventilátoru během provozu !

vložte některé z lepenkových

-60-

Page 62

Projekt 120 Více najednou

Sestavte obvod, ale všimněte si, že vzduchová fontána (AF) je umístěna přes střed 5-kon- taktního vodiče a 6-kontatního vodiče. Umístěte chrlič nahoru na vzduchovou fontánu a do něj dejte míček. Zapněte posuvný vypínač (S1).

Měla by se dít spousta věcí současně - hřídel motoru s převodovkou (GM) se točí, míček

ve vzduchové fontáně se pohybuje (a může se zvednout do vzduchu, nebo se může jen točit kolem), světelný motor (M7) se točí a svítí, a LED diody (D8 a D10) svítí.

Můžete umístit základnu kolotoče na motor s převodovkou, ale není to nezbytně nutné.

Je zde pět komponentů (GM, AF, D10, M7 a D8) zapojených paralelně, takže elektrické proudy tekoucí mezi nimi mohou být různé, a jsou v podstatě nezávislé na sobě navzájem. Elektrická energie proudí z baterií a rozdělí se mezi pět komponentů, poté

Umístěte chrlič nahoru na vzd u c h o v o u fontánu a dejte míček doprostřed proudu vzduchu.

Chrlič

se sloučí a proudí přes vypínač a zpět do baterií. Každý komponent dostane z baterie tu energii, kterou potřebuje (pokud nejsou baterie příliš slabé), a vše funguje správně. Pokud se jeden z komponentů rozbije, ostatní mohou fungovat.

Poznámka: Tento obvod připojuje LED diody (D8-D10) přímo k bateriím bez odporu nebo jiného zařízení pro omezení proudu. Za normálních okolností by toto mohlo poškodit LED diodu, ale Vaše LED diody ze stavebnice Boffin mají vnitřní odpory, které jsme přidali k jejich ochraně před nesprávným připojením, a LED diody tedy nebudou poškozeny. Jsou připojeny přímo k bateriím v tomto obvodu, aby demonstrovaly, jak paralelní obvody pracují.

Projekt 121 Elektrický okruh

-61-

Změňte uspořádání součástek v předchozím obvodu tak, aby odpovídal tomuto znázornění, ve kterém jsou připojeny ve smyčce.

Zapněte posuvný vypínač (S1). LED diody (D8 a D10) svítí, ale motor s převodovkou (GM), vzduchová fontána (AF) a světelný motor (M7) nefungují. Boffin ví proč.

Porovnejte tento obvod s předchozím obvodem. Je zde pět komponentů (GM, AF, D10, M7 a D8), které jsou zapojeny sériově, takže elektrický proud, který jimi protéká musí být

stejný, a každý má vliv na ostatní. Proud teče ve smyčce, od baterií, přes každou součást, a pak zpět do baterií. Komponent s největším odporem zde omezuje tok elektrické energie. V tomto obvodu mají LED diody (D8-D10) největší odpor vzhledem k jejich vnitřním ochranám (viz. výše). Motor s převodovkou, vzduchová fontána a světelný motor nejsou schopny fungovat, protože odpor LED diod omezuje proud příliš moc, i když elektrický odpor těchto zařízení má další malý omezující vliv na tok proudu. Do obvodu bylo přidáno druhé pouzdro na baterie, protože kombinované zapnutí napětí obou LED diod (asi 1,5 V každá) může být příliš vysoké, aby se něco stalo s pouze jed-

nou sadou baterií (3V). Můžete zkusit nahradit jedno pouzdro na baterie za 3-kontaktní vodič a uvidíte, jestli se LED dioda zapne. Sériové zapojení součástek je zapojení méně komplexní (zvláště důležité, když jsou

komponenty daleko od sebe), usnadňuje ochranu citlivých zařízení, a může zabránit plýtvání energií (baterie vydrží déle).

Page 63

Projekt 122 Generátor

Za normálních okolností motor s převodovkou používá elektrickou energii k vytvoření mechanického pohybu. Tento obvod používá motor s převodovkou v opačném směru, aby využil mechanický pohyb (hřídel se točí od

Vás) k výrobě elektřiny (pro rozsvícení LED diody). Téměř všechny elektrické energie využívané v našem

světě se vyrábí v obrovských generátorech poháněných parou nebo tlakem vody. Vodiče se používají pro efektivní dopravu této energie do domácností a podniků, kde se využívá. Motory převádějí zpět elektrickou energii do mechanické podoby pro řízení strojů a zařízení.

Sestavte obvod dle znázornění na obrázku a namontujte 2,55“ ozubené kolo na motor s převodovkou (GM). JEMNĚ rukou točte s ozubeným

kolem v obou směrech, zatímco sledujte červenou / žlutou dvoubarevnou LED diodu (D10). Potenciometr

(RV2) řídí jas LED diody, nastavte ji směrem na 2- kontaktní vodič pro nejjasnější světlo. Nepokoušejte

se točit s ozubeným kolem příliš velkou silou, protože si můžete rozbít motor s převodovkou.

Projekt 123

Pákový efekt

Použijte předchozí obvod, ale nahraďte 2,55“ ozubené kolo za

jiné. Buďte JEMNÍ, když otáčíte s ozubeným kolem, protože

můžete rozbít motor s převodovkou (GM). Porovnejte, jak je mnohem jednodušší nebo těžší otočit s ozubeným kolem a

rozsvítit LED diodu.

Čím větší je ozubené kolo, tím snazší je otočit hřídel a

rozsvítit LED diodu. Velikost ozubeného kola zesiluje Vaši sílu otočit s hřídelí. Porovnejte si to s pomocí klíče k utažení či uvolnění matice na šroubu. Klíčem získáte pákový efekt, čímž se zvýší Vaše síla otáčení.

Projekt 124

Zatížení generátoru

Sestavte tento obvod dle znázornění na obrázku a namontujte 2,55“ ozubené kolo na motor s převodovkou (GM). JEMNĚ rukou točte s

ozubeným kolem s posuvným vypínačem (S1) jak zapnutým, tak vypnutým. Porovnejte, jak těžké je otáčet s ozubeným kolem, když je vypínač zapnutý nebo vypnutý. Můžete to také zkusit s různými ozubenými koly. Nepokoušejte se točit s ozubeným kolem příliš velkou silou, protože si můžete rozbít motor s převodovkou.

Můžete vypozorovat vzduch proudící dovnitř nebo ven ze vzduchové fontány (AF), ale jinak to nebude dělat nic. Není nutné ani vhodné umístit chrlič nebo míček do vzduchové fontány.

Mělo by to být těžší otočit s ozubeným kolem, pokud je vypínač zapnutý, protože vzduchová fontána působí jako silné elektrické “zatížení” nebo zátěž motoru s převodovkou. Napájení vzduchové fontány bere více energie než napájení ničeho (například když je spínač vypnutý) nebo napájení LED diody (podobně jako v předchozích obvodech).

-62-

Page 64

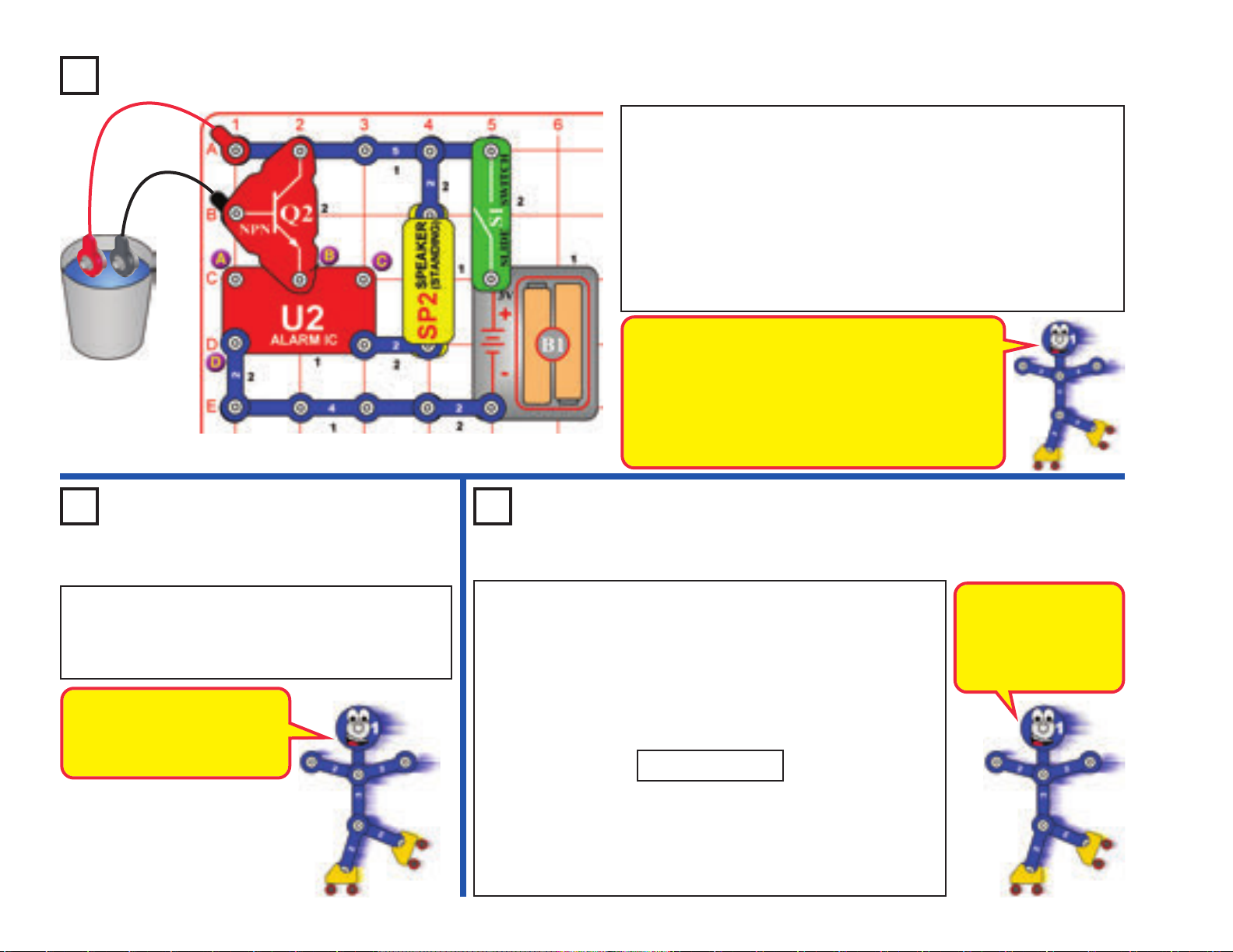

Projekt 125 Vodní alarm

Sestavte obvod zobrazený zde na obrázku, ale nejprve nechte červený a černý propojovací kabel mimo pohárek s vodou. Zapněte posuvný vypínač (S1); nic se neděje. Umístěte propojovací kabely do pohárku s vodou a uslyšíte alarm!

Varian ty:

● Změňte zvuk pomocí 1-kontaktního vodiče a 2-kontaktního vodiče, abyste udělali připojení přes body A & B nebo A & D nebo B & C.

● Odstraňte tranzistor NPN (Q2) a místo toho připojte černý propo- jovací kabel v bodě B.

Don’t drink any water used here.

Voda má větší elektrický odpor než odpory v této sadě

(RV2, a ve stojanu s otáčivým čepem), ale má odpor mnohem menší než vzduch. NPN tranzistor se chová jako zesilovač, aby pomohl překonat odpor vody. Mohli byste použít delší dráty a položit je ve Vašem suterénu, pokud bývá Váš sklep zaplavován při povodních během bouřky, poté tento obvod bude spouštět alarm!

Projekt 126

Dotykový alarm

Použijte předchozí obvod, ale namísto toho, abyste dávali červený a černý propojovací kabel do vody,

dotýkejte se kovových konců prsty. Možná budete muset držet konce velmi pevně nebo mokrými prsty, aby to fungovalo.

Vaše tělo je většinou z vody, které má také větší odpor než odpory v této sadě, ale mnohem menší odpor než voda.

-63-

Projekt 127

Nakreslete si alarm

Použijte obvod z projektu 125, ale vynechte pohárek vody, a nechte volné konce propojovacích kabelů nyní rozpojené.

Vezměte tužku (nejlépe tuha č. 2 , ale i jiné typy tuh budou rovněž fungovat). OŘEŽTE JI, a vymalujte následující okénko. Dosáhnete lepších výsledků, pokud si pod stránku dáte tvrdou podložku, zatímco kreslíte. Tlačte tvrdě (ale nepotrhejte papír),

a vymalujte okénko několikrát, až jste si jistí, že máte silnou, rovnoměrnou vrstvu tuhy.

Tlačte kovové konce propojovacích kabelů na okénko a posunujte je po celé kresbě. Pokud není slyšet žádný zvuk, pak posunujte konce kabelů blíže k sobě a přejeďte po okénku s kresbou, přidejte další vrstvu tuhy, nebo prstem dejte kapku vody na konce pro- pojovacích kabelů pro dosažení lepšího kontaktu.

Černé jádro tužky je grafit, stejný materiál použitý pro odpory v

RV a stojanu s otáčivým čepem.

Page 65

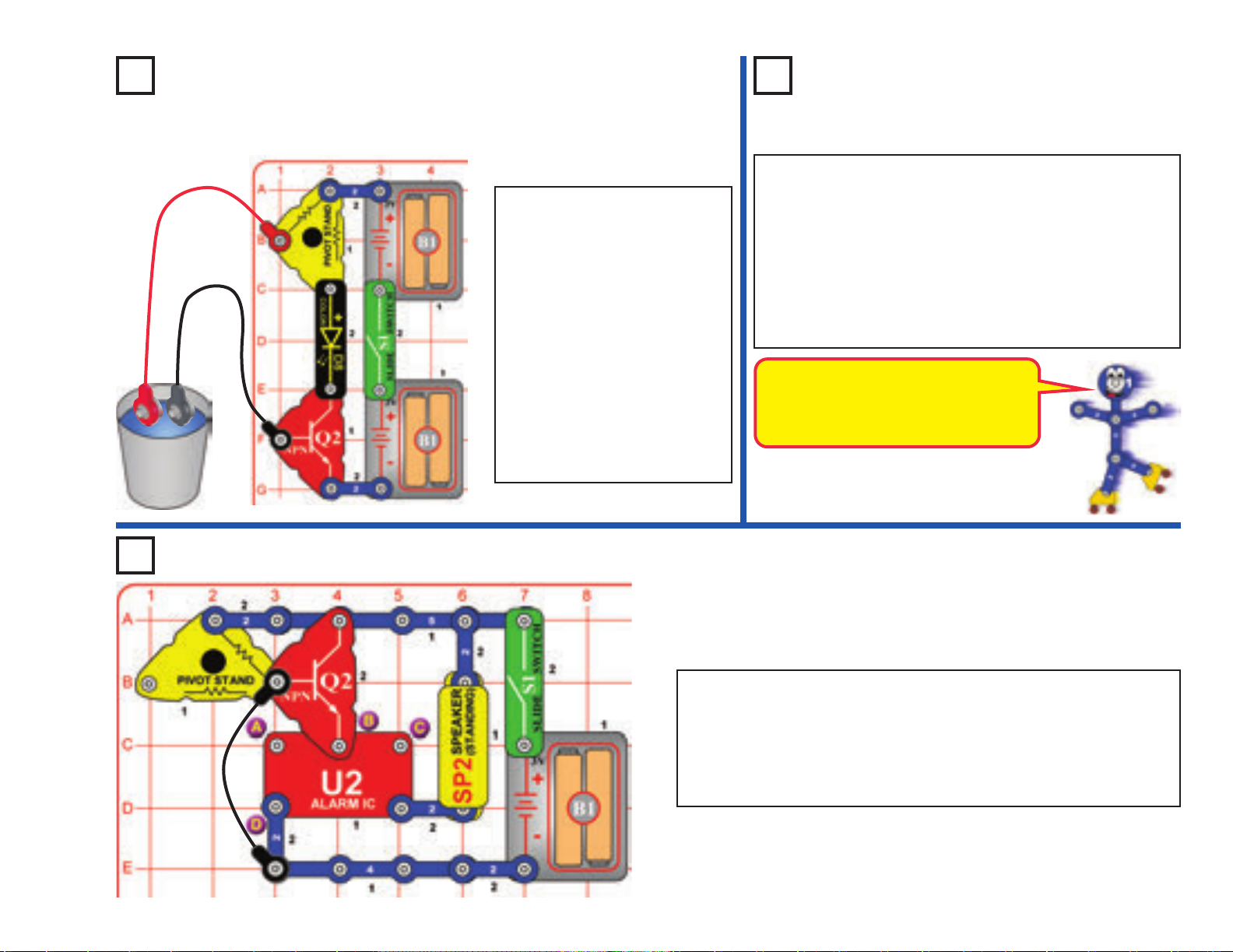

Projekt 128

Projekt 129

Dotykové & vodní světlo

Sestavte obvod a zapněte vypínač (S1). Dotkněte se prsty kovové části propojovacích kabelů; barevně svítící LED dioda (D8) by měla svítit. V případě, že LED dioda svítí ztlumeně nebo je vypnutá, podržte kovovou část těsněji nebo s mokrými prsty.

Dále umístěte volné konce propojo- vacích kabelů do kelímku s vodou, ujistěte se, že se kovové části navzájem nedotýkají. Voda by měla rozsvítit LED diodu.

Nepijte vodu, kterou jste použili při experimentu.

Projekt 130

Detektor vodivosti

Použijte předchozí obvod, ale vyměňte barevně svítící LED diodu

(D8) za červenou / žlutou dvoubarevnou LED diodu (D10, orientovanou v jednom směru). Dotkněte se prsty kovové části propojovacích kabelů a dejte je do vody, stejně jako v předchozím projektu. Dále se zkuste dotýkat konce propojovacích kabelů s různými materiály u Vás doma, a zjistěte, které rozsvítí LED diodu.

Můžete použít barveně svítící LED diodu namísto červené / žluté LED diody, ale červená / žlutá LED dioda nemění barvu, takže může být snadnější porovnávat, pokud LED dioda svítí jen slabě.

Materiály, jako jsou kovy vedou velmi dobře elektrickou energii a rozsvítí LED diodu.

Plasty, dřevo a textilie jsou špatné vodiče, a proto LED diodu nerozsvítí.

Trojitý alarm

Sestavte obvod zobrazený zde na obrázku a zapněte posuvný vypínač (S1). Nic se neděje. Přerušte připojení černého propojovacího kabelu a rozezní se

alarm. Můžete nahradit černý propojovací kabel za delší kabel a spusťte jej přes dveře, aby došlo k signalizaci alarmu, když někdo vstoupí.

Můžete změnit zvuk použitím 1-kontaktního vodiče a 2-kontaktního vodiče, které připojíte přes body A & B nebo A & D nebo B & C.

-64-

Page 66

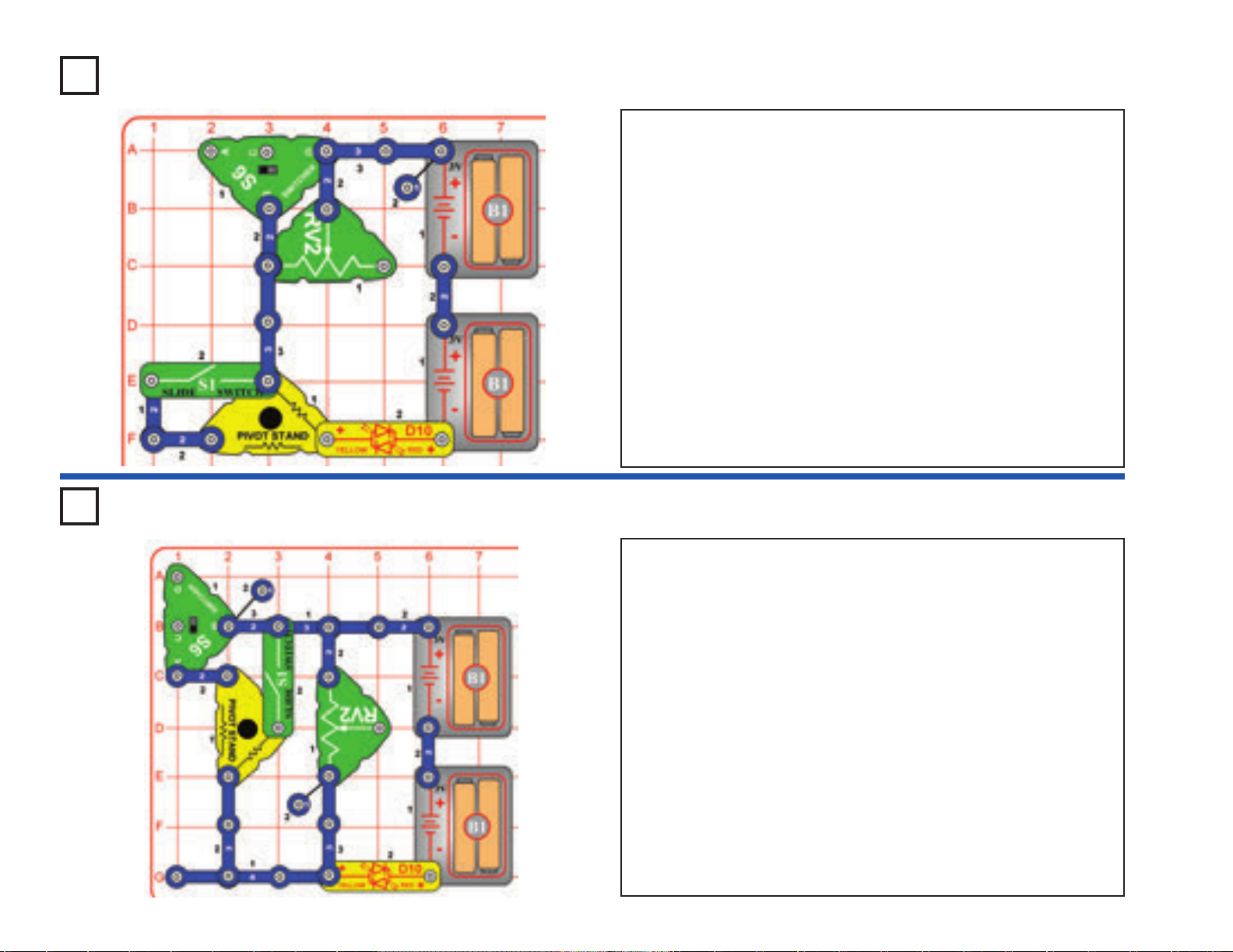

Projekt 131 Omezovače proudu

Sestavte obvod, vypněte posuvný vypínač (S1) a nastavte přepínač (S6) do střední polohy. Červená / žlutá dvoubarevná LED dioda (D10) je zapnutá; můžete použít potenciometr (RV2) a měnit trochu jas světla.

LED dioda nesvítí příliš jasně, protože obvod má dva odpory omezující elektrický proud (odpor 10 000 ohmů ve stojanu s otáčivým čepem a RV2, který je nastavitelný v rozmezí 200 ohmů a 10 000 ohmů).

Nyní zapněte S1. Světlo LED diody je nyní jasnější a RV2 může měnit jas světla více než předtím.

S1 spojuje mnohem menší odpor 47ohmů odpor ( také ve stojanu s otáčivým čepem) paralelně s odporem 10 000ohmů ve stojanu s otáčivým čepem. Menší odpor neomezuje tok proud stejně jako větší z nich, takže světlo LED diody je jasnější.

Nyní nastavte S6 doprava. Světlo LED diody je nyná ještě jasnější, a RV2 již mění jas světla.

S6 přemostí RV2, což umožňuje větší průtok proudu, a způsobí to, že LED didoa svítí jasněji.

Tento obvod nemá vypínač ON / OFF, takže ho musíte odpojit nebo vyjmout baterie, když jste s projektem hotovi.

-65-

Projekt 132

Omezovače proudu - paralelní zapojení

Sestavte obvod, vypněte posuvný vypínač (S1) a nastavte přepínač (S6) do střední polohy. Červená / žlutá dvoubarevná LED dioda (D10) svítí matně.

Světlo LED diody není příliš jasné, protože pouze elektrická cesta od baterie k LED diodě je přes odpor 10 000 ohmů (potenciometr je zde použit jako pevný odpor 10 000 ohmů a nelze jej odstranit).

Nyní zapněte S1. Světlo LED diody je o trochu jasnější.

S1 připojí odpor 10 000 ohmů ve stojanu s otáčivým čepem paralelně s RV2 (zde pevný odpor 10 000 ohmů). Ten dává dvě cesty o odporu 10 000 ohmů z baterií do LED diody namísto jedné, takže je proud vyšší a světlo LED diody je jasnější.

Nyní nastavte S6 do spodní polohy. Světlo LED diody je nyní mnohem jasnější.

S6 připojuje odpor 47 ohmů ve stojanu s otáčivým čepem se dvěma odpory 10 000 ohmů již v obvodu (jeden ve stojanu s otáčivým čepem a jeden v RV2). To přidává mnohem nižší cestu 47 ohmů mezi bateriemi a LED diodou, takže proud teče mnohem více, a světlo LED diody je mnohem jasnější.

Tento obvod nemá vypínač ON / OFF, takže ho musíte odpojit nebo vyjmout baterie, když jste s projektem hotovi.

Page 67

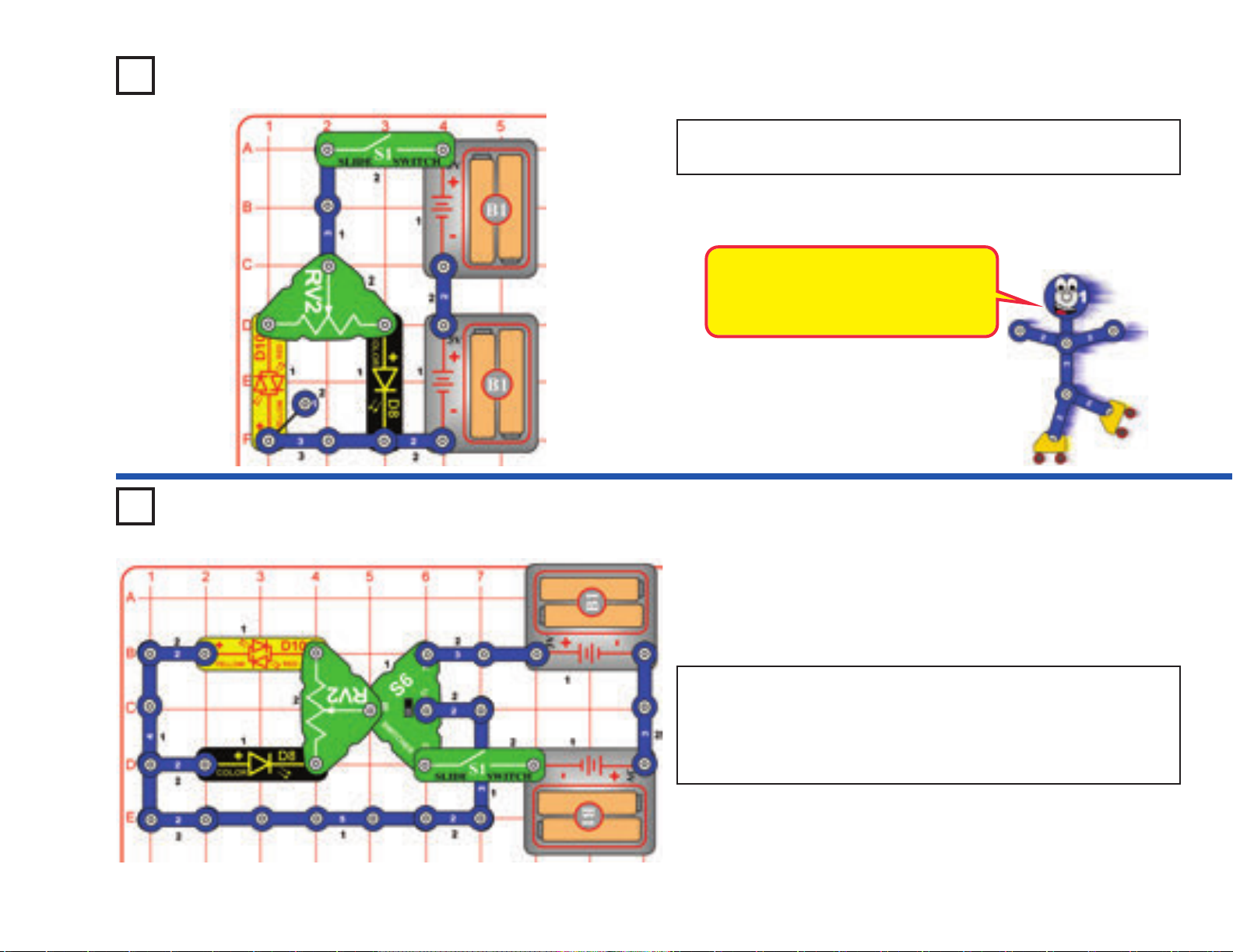

Projekt 133

Řízení proudu

Zapněte posuvný vypínač (S1) a nastavte jas světla LED diod (D8 & D10) pomocí potenciometru (RV2).

Potenciometr (RV2) má celkem 10 000 ohmů mezi středem a oběma stranami, s páčkou pro nastavení velikosti odporu na každé straně.

Projekt 134

Obousměrné řízení proudu

Director

Zapněte posuvný vypínač (S1), nastavte přepínač (S6) do horní nebo dolní polohy a upravte jas světla LED diod (D8 & D10) pomocí

potenciometru (RV2).

Červená / žlutá dvoubarevná LED dioda se rozsvítí v obou směrech,

ale barevně svítící LED dioda (D8) funguje pouze v jednom směru.

-66-

Page 68

Projekt 135 Líný ventilátor

Projekt 136

Projekt 137

Nastavte potenciometr (RV2) do horní polohy a v této poloze ho držte. Zapněte posuvný vypínač (S1). Ventilátor

na světelném motoru (M7) se točí krátce a zastaví se. Nyní vypněte vypínač, počkejte chvíli, a pak jej znovu zapněte. Ventilátor se točí znovu krátce. Zkuste to několikrát.

Je to jako kdyby byl ventilátor líný a může se točit jen krátce předtím, než se unaví a musí se zastavit a odpočinout si.

Když zapnete posuvný vypínač, ventilátor se točí, zatímco 100mF kondenzátor (C4) se nabíjí, a pak se zastaví. Když vypnete vypínač, trvá to asi 20 sekund, než se kondenzátor zcela vybije.

Líná světla

Líný

kolotoč

Použijte předchozí obvod, ale vyměňte světelný motor (M7) za motor s převodovkou (GM, “+” nahoru). Nainstalujte figurky z lepenky do základny kolotoče a umístěte základnu na motor s převodovkou. Obvod pracuje stejným způsobem, ale roztočí kolotoč namísto ventilátoru.

Projekt 138

Velmi líná

-67-

Nastavte potenciometr (RV2) do horní polohy. Zapněte posuvný vypínač (S1). LED diody (D8 & D10) se na několik okamžiků rozsvítí. Nyní vypněte vypínač, počkejte chvíli, a pak jej znovu zapněte. LED diody svítí znovu krátce. Zkuste to několikrát.

Je to jako kdyby LED diody byly líné a mohly svítit jen po krátkou dobu, než se unaví a musí se vypnout a odpočívat.

Zkuste to s různým nastavením pro RV2.

světla

Použijte předchozí obvod, ale nahraďte 100mF kondenzátor (C4) za mnohem menší 1mF kondenzátor (C7). Nyní LED diody blikají jen na krátký moment, protože C7 neumí uložit tolik elektrické energie jako to umí C4.

Page 69

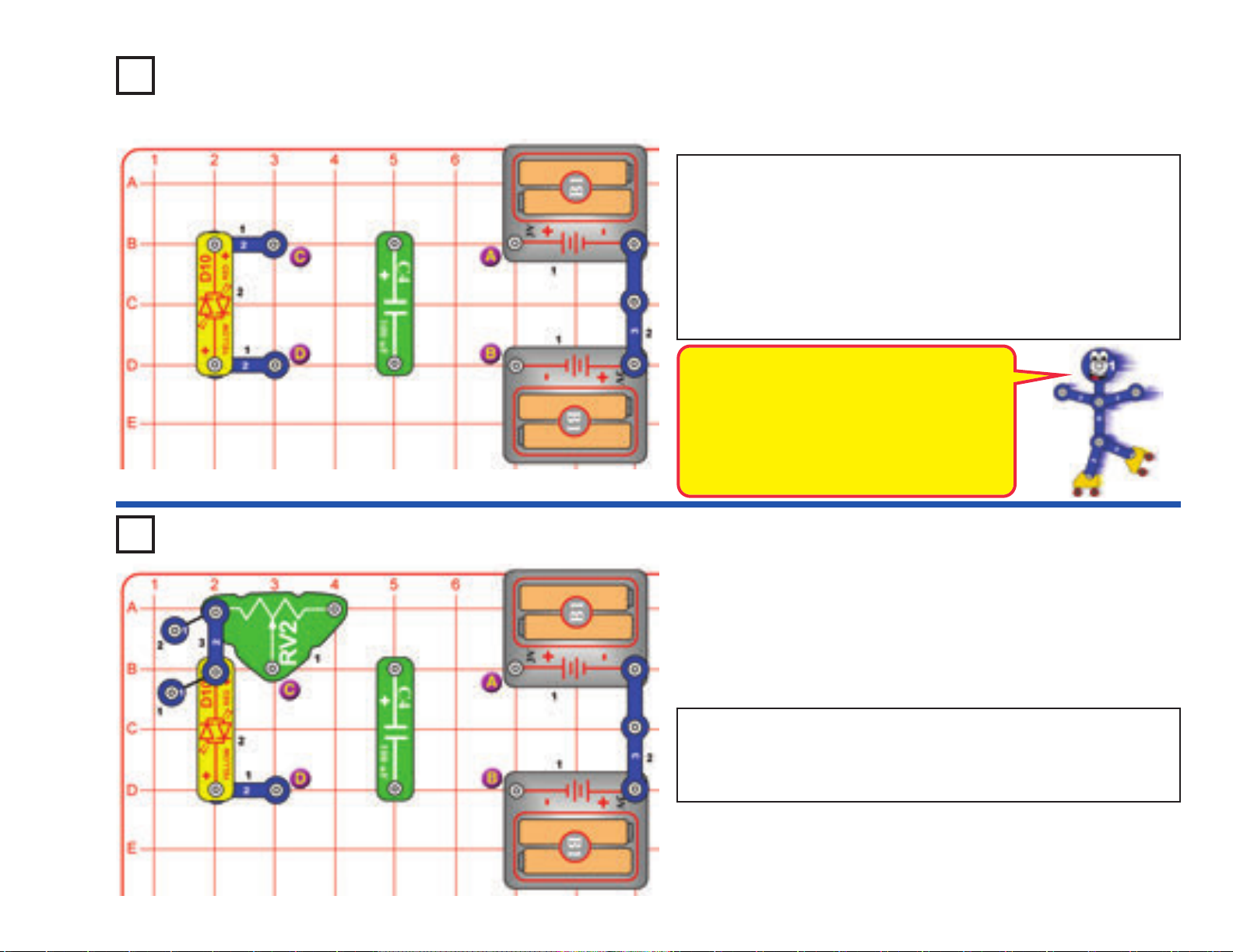

Projekt 139

Přenos elektrické

energie

Tento obvod má dvě části; sestavte ho dle znázornění na obrázku, ale nejprve umístěte 100mF kondenzátor (C4) přes body A&B. Pak zvedněte C4 a umístěte jej přes body C & D; červená / žlutá dvoubarevná LED dioda bliká

(D10). Přesuňte C4 několikrát mezi body A / B & C / D. Na každém místě C4 musí být orientován v jednom směru, avšak jeho směr

určuje barvu světla LED diody. Můžete nahradit kondenzátor 100mF za menší 1mF kondenzátor (C7), ale LED dioda bude blikat mnohem tlumeněji.

Umístění kondenzátoru přes body A & B ho nabíjí, a umístění přes body C & D kondenzátor vybije přes LED

diodu. Jakmile je baterie nabitá, kondenzátory drží svou energii dobře - můžete nabít kondenzátor, odejít s ním na chvíli, a pak ho použít k rozsvícení LED diody. I přes “+” označení, propojování kondenzátorů pozpátku přes Vaše baterie v tomto obvodu je nezničí.

Projekt 140

Přenos elektrické

energie (II)

Upravte předchozí obvod tak, aby odpovídal tomuto na obrázku.

Funguje stejným způsobem s výjimkou toho, že potenciometr (RV2) zpomaluje vybíjení kondenzátoru, takže LED dioda svítí ztlumeně, ale po delší dobu. Zkuste to při různých nastaveních RV2.

-68-

Page 70

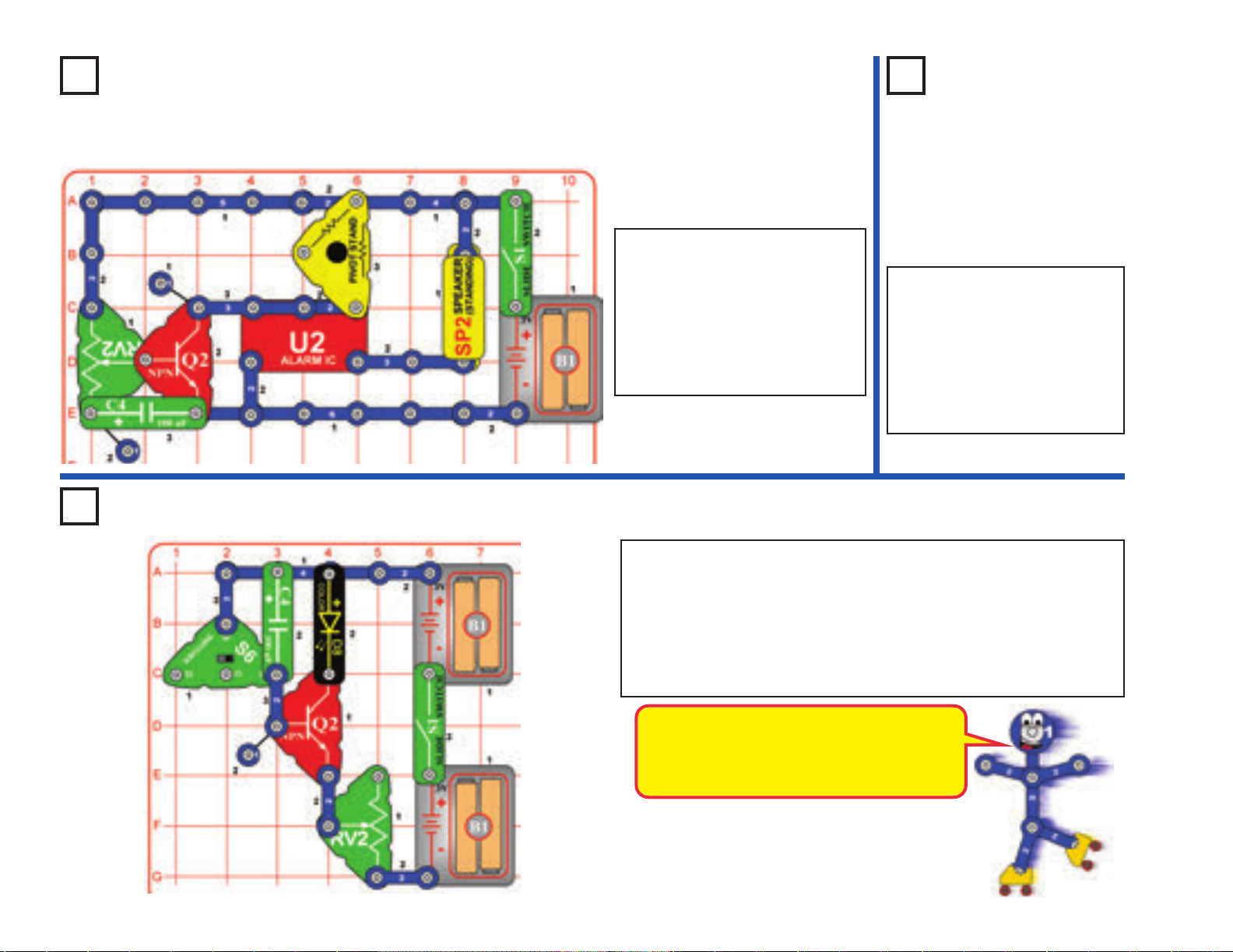

Projekt 141

Projekt 142

Kulomet

Projekt 143

Krátké dávky

zvuku & světla

Nastavte potenciometr (RV2) do spodní polohy. Zapněte posuvný vypínač (S1). Zvuk kulometu zní vteřinu, a pak se zastaví. Vypněte vypínač, vyčkejte několik sekund, a pak jej znovu zapněte a uslyšíte zvuk jako z kulometu znovu. Zkuste to několikrát.

Použijte předchozí obvod, ale nahraďte 3-kontakní vodič mezi

alarmem IC (U2) a reproduktorem (SP2) za barevně svítící LED diodu (D8, “+” vpravo) nebo červenou /

žlutou) dvoubarevnou LED diodu (D10, v libovolné orientaci). Zvuk nebude už tak hlasitý.

Krátké zapnutí světla

Nastavte potenciometr (RV2) do spodní polohy a nastavte přepínač (S6) do střední polohy. Zapněte posuvný vypínač (S1). Barevně svítící LED dioda (D8) by měla svítit na krátkou dobu. Chcete-li resetovat časovač světla, aby zůstal svítit, nastavte na chvíli S6 do polohy doprava, a pak zpět do střední polohy.

Posunutím páčky na RV2 způsobí, že LED dioda svítí tlumeně, avšak po delší dobu.

-69-

Když zapnete posuvný vypínač, barevně svítící LED dioda svítí, zatímco se 100mF kondenzátor (C4) nabíjí, pak se zastaví. Nastavení S6 do polohy doprava vybíjí C4.

Page 71

Projekt 144

Dotykové světlo

Nastavte potenciometr (RV2) do horní polohy a zapněte posuvný vypínač (S1). Zapněte červenou / žlutou dvoubarevnou LED diodu

(D10) dotykem prstů mezi body A & B. Možná budete muset stisknout větší silou nebo si namokřit prsty, aby světlo LED diody bylo jasné.

Můžete nastavit jas LED diody pomocí páčky na RV2 nebo vyměňte červenou / žlutou LED diodu za barevně svítící LED diodu (D8).

Proudění elektřiny mezi prsty je zesíleno tranzistorem NPN

(Q2), a to stačí k zapnutí LED diody.

Pokud jsou kontakty na bodech A & B protkány, jak je zde uvedeno, pak byste mohli dělat tento úkol jen s jedním prstem.

Projekt 145

Pomalé vypnutí světla

Nastavte přepínač (S6) do horní polohy a zapněte posuvný vypínač (S1). Červená / žlutá dvoubarevná LED dioda (D10) je zapnutá. Nyní nastavte S6 do střední polohy a čekejte; LED dioda

po chvíli zhasne. Pomocí potenciometru (RV2) můžete

nastavit, jak rychle dioda zhasne.

Projekt 146

Přepínač se 3 pozicemi

Přepínač (S6) má 3 polohy. V tomto obvodu jedna poloha zapne červenou / žlutou LED diodu (D10), druhá poloha zapne barevně svítící LED diodu (D8), a třetí poloha vypne

obě LED diody. Můžete změnit barvu na D10 obrácením její orientace.

-70-

Page 72

Projekt 147 Jednosměrná elektřina

Zapněte posuvný vypínač (S1). Červená / žlutá dvoubarevná LED dioda (D10) a světlený motor (M7) jsou zapnutý. Potenciometr (RV2) nastavuje jas světla diody D10.

Když vypnete posuvný vypínač, světla na světelném motoru zhasnou ihned, ale červená / žlutá dvoubarevná LED dioda zhasne pomalu. RV2 nastaví, jak rychle se dvoubarevná LED dioda zhasne.

NPN tranzistor (Q2) je zde použit jako dioda. Dioda umožňuje pouze průtok elektrické energie v jednom směru.

Pokud vypnete vypínač, červená / žlutá dvoubarevná LED dioda svítí na chvíli, když se 100mF kondenzátor (C4) přes ni vybíjí.

”Dioda” umožňuje tok elektrické energie z baterie do kondenzátoru, ale blokuje elektrickou energii proudící z kondenzátoru do světelného motoru. Bez diody se červená / žlutá dvoubarevná LED dioda a světelný motor vypnou ihned po jejich vypnutí, protože nízký odpor světelného motoru vybil kondenzátor v jediném okamžiku.

Projekt 148 Zvuk & světlo při náklonu

-71-

Sestavte obvod a zapněte posuvný vypínač (S1). Bude znít siréna nebo bude svítit světlo, pokud je obvod nakloněn nebo přesunut. Experimentem zjistěte, které úhly náklonu aktivují ty které efekty.

V případě, že se obvod nevypne, pokud zůstane ležet v klidu, pak jej mírně nakloňte tak, dokud se nevypne.

Varianty: Můžete změnit zvuk tím, že odstraníte 1-kontaktní vodič a 2-kon- taktní vodič, které jsou v bodě A, nebo je přesunete tak, aby byly přes body A & B. Můžete také nahradit barevně svítící LED didou (D8) za červenou / žlutou dvoubarevnou LED diodu (D10, orientovanou v jednom směru).

Page 73

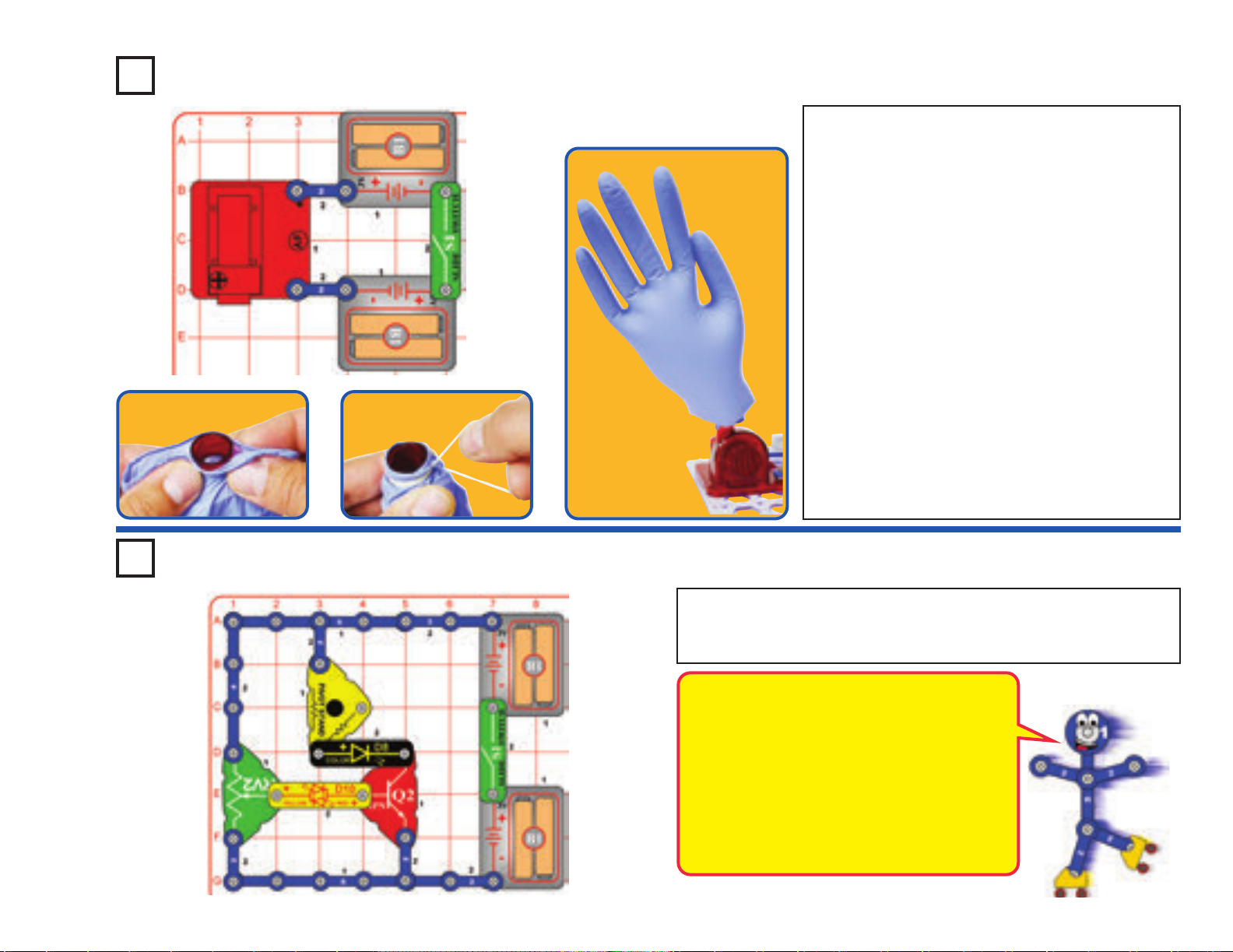

Obalte rukavici kolem chrliče

Projekt 149 Kompresor

Tento projekt vyžaduje použití některých materiálů, které máte doma. Sestavte obvod dle znázornění na obrázku,

pak poproste dospělého, aby Vám pomohl připevnit latexovou rukavici (není součástí balení) nebo něco podobného na chrlič vzduchové fontány pomocí gumového

pásku (jedna je součástí stavebnice nebo použijte provázek, který máte doma), viz. obrázek. Umístěte chrlič a rukavici

na vzduchovou fontánu a zapněte posuvný vypínač (S1). Vzduch by měl být foukán do rukavice, což ji nafukuje. Můžete si rukavicí “zamávat”, a to zapnutím a vypnutím posuvného vypínače.

Ujistěte se, že Vaše gumička na chrliči dobře těsní, aby bylo umožňěno proudění vzduchu do rukavice bez

velkého úniku vzduchu. Možná to budete muset zkusit několikrát, aby vše fungovalo správně.

Můžete to zkusit s různými materiály, které máte doma. Nepoužívejte nafukovací balónek, protože vzduchová fontána nebude mít dostatečný tlak vzduchu, aby balónek

nafoukla.

VAROVÁNÍ: Dávejte pozor, abyste nepoužili nic, co byste mohli nasát do přívodu vzduchu na straně vzduchové fontány, protože by mohlo dojít k jejímu poškození.

➧

Uvažžžte kolem rukavice

gumový pásek

➧

Projekt 150 Tranzistor

Umístěte chrlič na vzduchovou fontánu (AF)

Sestavte obvod a zapněte posuvný vypínač (S1). Pomalu posunujte páčkou na potenciometru (RV2) celým jeho rozsahem při sledování jasu červené / žluté dvoubarevné LED diody a barevně svítící LED diody (D8 & D10).

Tranzistory jako je NPN tranzistor (Q2) mohou zesílit elektrické proudy. V tomto obvodu potenciometr řídí malý proud jdoucí do tranzistoru přes červenou / žlutou dvoubarevnou LED diodu. Tranzistor používá tento malý proud k ovládání většího proudu protéka- jící přes barevně svítící LED diodu. Při určitých nastaveních RV2 je řídící proud příliš malý, aby se rozsvítila červená / žlutá dvoubarevná LED dioda, ale tranzistorem zesílený je dostatečně velký, aby rozsvítil barevně svítící LED diodu.

-72-

Page 74

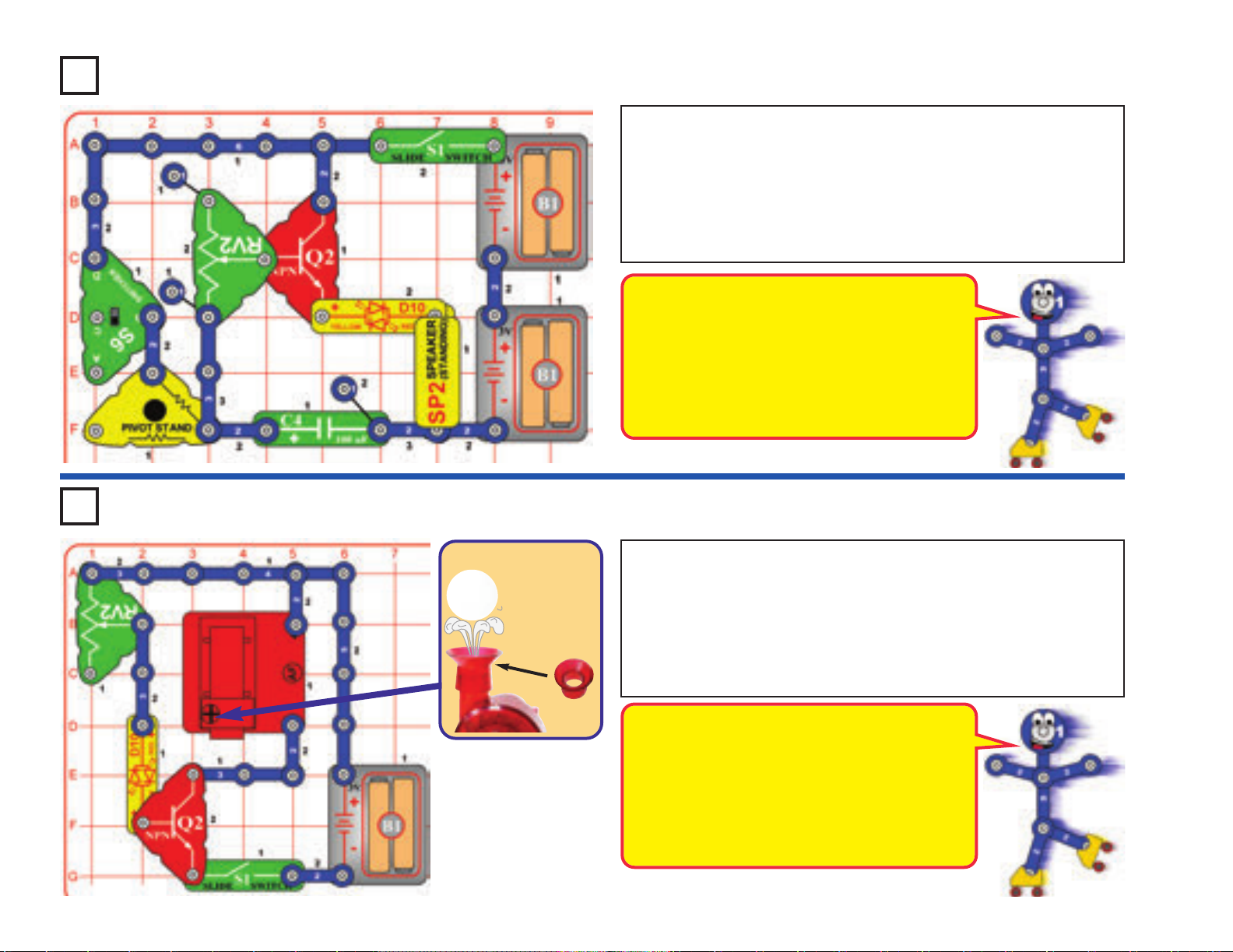

Projekt 151 Pomalé světlo

Nastavte přepínač (S6) do střední polohy. Zapněte posuvný vypínač (S1), nic se neděje. Nyní nastavte S6 do horní polohy; červené / žluté

dvoubarevné LED diodě (D10) trvá několik sekund než se zapne. Nyní nastavte S6 zpět do střední polohy; světlo LED diody se bude velmi pomalu tlumit. Potenciometr (RV2) řídí čas vypnutí. Můžete obrátit orientaci červené / žluté dvoubarevné LED diody nebo ji nahraďte barevně svítící LED diodou (D8, “+” vlevo).

100mF kondenzátor (C4) řídí červenou / žlutou dvoubarevnou LED diodu přes tranzistor NPN (Q2). Nastavení S6 do horní polohy rychle nabije kondenzátor, a nastavení S6 zpět do střední polohy umožňuje kondenzátoru se pomalu vybíjet. Kondenzátory mohou ukládat elektrický náboj a uvolnit jej v případě potřeby, a proto jsou často používány v časových obvodech jako je tento.

Projekt 152 Pohyb míčku

-73-

Umístěte chrlič nahoru na vzduchovou fontánu a dejte míček doprostřed proudu vzduchu.

Chrlič

Sestavte obvod, jak je znázorněno na obrázku, umístěte chrlič na vzduchovou fontánu

(AF), umístěte míček do chrliče, nastavte páčku na potenciometru (RV2) na horní polohu a zapněte posuvný vypínač (S1). Použijte páčku na potenciometru pro nastavení jasu červené / žluté dvoubarevné LED diody (D10), a aby se míček rozpohyboval nebo se “vrtěl” kolem dokola v chrliči.

Míček se bude pohybovat pouze pro malou část rozsahu nastavení RV2. Pokud nahradíte červenou / žlutou LED diodu za 3-kontaktní vodič, míček se bude pohybovat více.

Tento obvod používá tranzistor NPN (Q2) a potenci- ometr (RV2), aby řídil výkon vzduchové fontány. Malý

elektrický proud do tranzistoru přes RV2 a LED diodu (D10) řídí větší proud do tranzistoru přes vzducho-

vou fontánu. RV2 nelze použít pro řízení vzduchové fontánu přímo, protože jeho vysoký odpor by zabránil vzduchové fontáně, aby fungovala.

Page 75

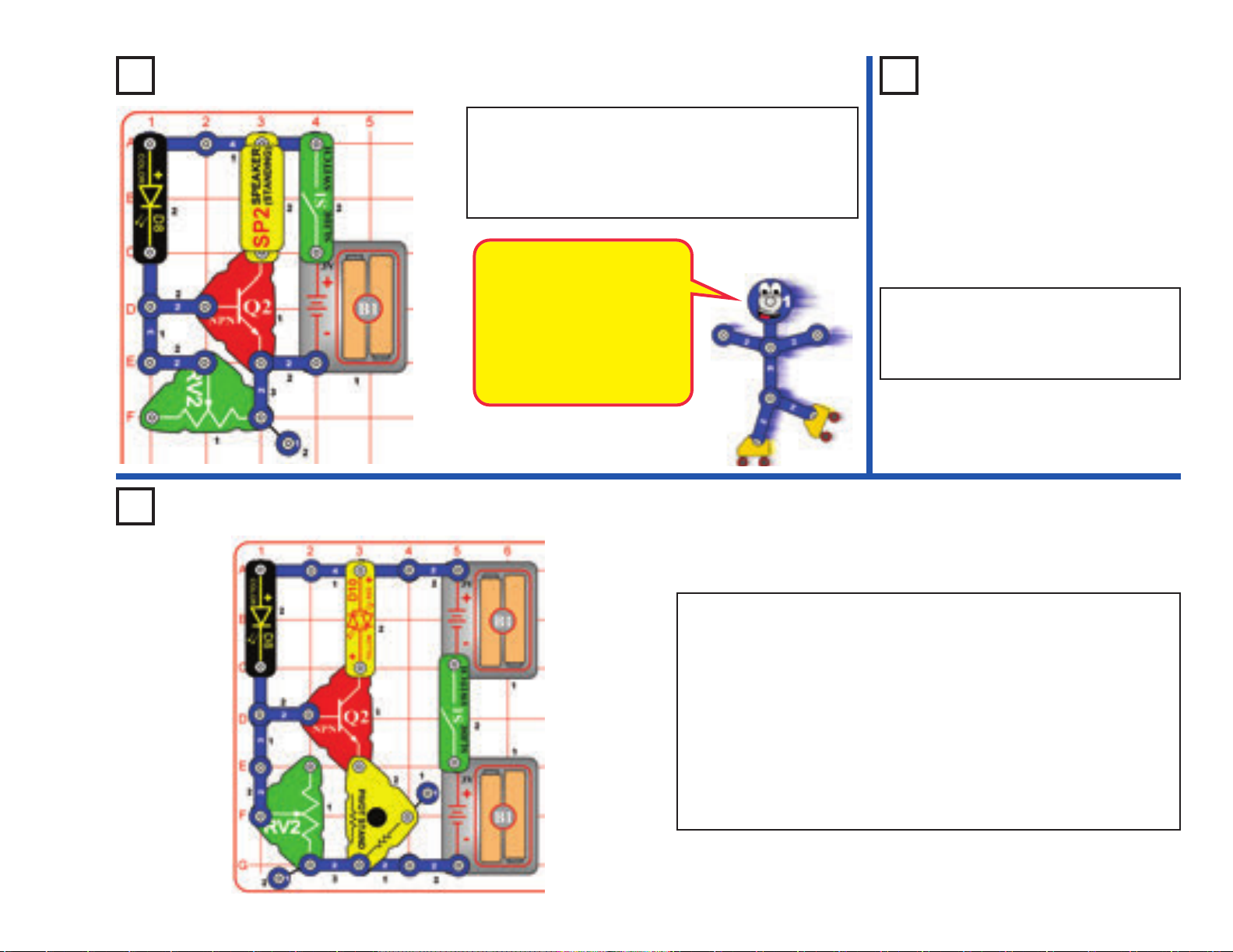

Projekt 153 Blikací bzučák

Projekt 154

Sestavte obvod podle obrázku a zapněte posuvný vypínač (S1). Barevně svítící LED dioda (D8) bude blikat a ozve se pípání z reproduktoru (SP2). Pomocí

potenciometru (RV2) můžete nastavit zvuk a také trochu jas LED diody.

Barevně svítící LED dioda

(D8) má mikroobvod, který mění barvu světla. Jak toto

udělá, změní se proud protékající přes obvodem.

Tranzistor (Q2) zesiluje měnící se proud a používá ho k ovládání reproduktoru (SP2).

Projekt 155

Blikací

blikač

Použijte předchozí obvod, ale vyměňte reproduktor

(SP2) za červenou / žlutou dvoubarevnou LED diodu (D10, v jednom směru). Nyní červená / žlutá dvoubarevná LED dioda bude rovněž blikat.

Ovládání blikače

Sestavte obvod podle obrázku a zapněte posuvný vypínač (S1). Barevně svítící LED dioda (D8) a červená / žlutá dvoubarevná LED dioda (D10) budou obě blikat. Barevně svítící LED dioda bude jasnější než v předchozím obvodu. Potenciometr (RV2) může měnit jas barevně svítící LED diody jen málo.

Červená / žlutá dvoubarevná LED dioda je řízena barevně svítící LED diodou pomocí tranzistoru (Q2). Pokud odstraníte barevně svítící LED diodu z obvodu, pak červená / žlutá dvoubarevná LED dioda nebude svítit. Odstranění červené / žluté LED diody nebude mít žádný vliv na barevně svítící LED diodu.

Zkuste prohodit umístění barevně svítící LED diody a červené / žluté dvoubarevné LED diody obrácením orientace červené / žluté dvoubarevné LED diody, nebo výměnou červené / žluté dvoubarevné LED diody za reproduktor

(SP2).

-74-

Page 76

Projekt 156 Nejprve svítí červená

First

Nastavte přepínač (S6) do střední polohy a zapněte posuvný vypínač (S1). Nastavte páčku na poten- ciometru (RV2) úplně vlevo. Barevně svítící LED dioda (D8) by měla být zapnutá, ale měla by svítit

většinou červeně. Pomalu přesuňte páčku na RV2 doprava, dokud se LED dioda úplně nevypne. Všimněte si, že červená barva zůstane svítit nejdéle.

Nyní nastavte S6 do polohy doprava a nastavte znovu potenciometr RV2, sledujte barvy LED diody. Modrá a zelená barva se také může objevit hned, ale tyto barvy se ztlumí, pokud začne svítit červená.

Nyní přesuňte S1 z vyznačených míst C & D na místa označená A & B a nastavte S6 zpět do střední polohy. Posuňte opět páčku RV2, pozorujte barvy LED diody a jejich jas. Nastavte S6 znovu do polohy doprava a všimněte si, že LED dioda nyní svítí se pro mnohem větší část rozsahu nastavení RV2.

Napětí potřebné k zapnutí LED závisí na barvě světla. Červená barva potřebuje nejméně napětí a modrá barva potřebuje nejvíce napětí. S S1 v bodech C a D a S6 ve střední poloze, napětí na LED diodě je nejnižší a může sotva stačit k zapnutí červené barvy. Nastavení S6 do polohy doprava přemostí tranzistor NPN (Q2) a zvyšuje se málo napětí na LED diodě. Řazení S1 k bodům A & B zvyšuje napětí obvodu od 3V do 6V, takže LED pracuje pro větší část rozsahu nastavení RV2.

-75-

Projekt 157

Červená svítí pouze před žlutou

Zapněte posuvný vypínač (S1). Nastavte přepínač (S6), jak doleva, tak doprava při několika nastaveních na potenciometru (RV2) a porovnejte

jas červené / žluté dvoubarevné LED diody (D10). Uvidíte, jestli budete pozorovat rozdíl v jasu LED diody mezi červenou a žlutou obzvláště, když je světlo LED diody velmi tlumené. Nyní přesuňte S1 z vyznačených míst C & D na body označené A & B. Posuňte páčku RV2 při změně S6 mezi levou a pravou stranou, porovnejte barvy a jas LED diody.

Žluté světlo je o trochu snadnější na výrobu pro červenou / žlutou dvoubarevnou LED než červené světlo. Podíváte-li se pozorně na LED diodu, když je ztlumená, můžete si všimnout, že červená barva je o něco jasnější než žlutá.

Page 77

Projekt 158

Hlasité sirény

Sestavte obvod a zapněte posuvný vypínač (S1). Je slyšet sirénu.

Varianty: Můžete změnit zvuk tím, že odstraníte 1-kontaktní vodič a 2-kon-

taktní vodič, které jsou v bodě A, nebo je přesuňte, aby byly přes body B & C nebo přes body A & D.

Projekt 159

Nastavitelná

hlasitost sirén

Předcházející obvod může být příliš hlasitý, tak jej upravte dle znázornění na obrázku. Tento obvod používá potenciometr (RV2) pro ovládání hlasitosti.

Zapněte posuvný vypínač (S1) a nastavte hlasitost pomocí RV2.

Varianty: Můžete změnit zvuk tím, že odstraníte 1-kontaktní vodič a 2-

kontaktní vodič, které jsou v bodě A, nebo je přesuňte, aby byly přes body B & C nebo přes body A & D.

-76-

Page 78

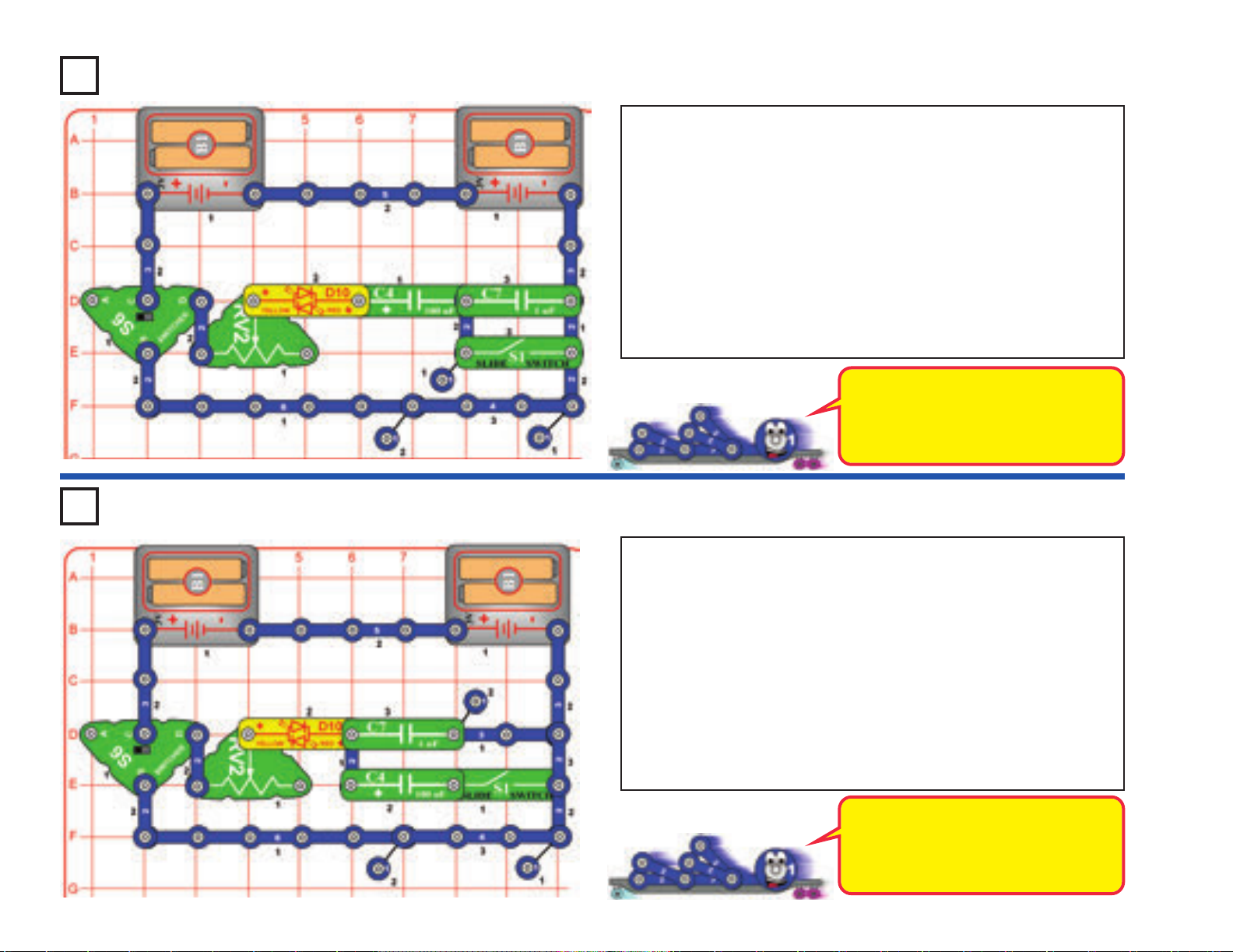

Projekt 160 Kondezátory zapojené sériově

Nejprve nastavte potenciometr (RV2) vlevo a zapněte posuvný vypínač (S1). Nastavte přepínač (S6) na levou stranu; červená / žlutá dvoubarevná

LED dioda (D10) bliká jasně žlutě, když se 100mF kondenzátor (C4) nabíjí. Nyní nastavte S6 doprava; LED dioda bliká jasně červeně, když se C4 vybíjí. Zkuste nastavit S6 několikrát doleva, a potom doprava. Nyní nastavte S1, aby se vypnul; toto spojuje menší 1mF kondenzátor (C7) sériově s kondenzátorem 100mF. Nyní opakujte několikrát přepínání S6 doleva a potom doprava. LED dioda je nyní mnohem matnější, protože

menší kondenzátor neumí uložit tolik elektrické energie, což sníží nabíjecí a vybíjecí proudy, které světlo LED diody ztlumí.

Opakujte výše uvedené testy, ale snažte se pohybovat páčkou na potenciometru dokola. Posunutí páčky na potenciometru způsobí, že se kondenzátor nabíjí / vybíjí pomaleji, takže LED dioda svítí tlumeně, ale po delší dobu.

Představte si kondenzátory jako skladovací nádrže na elektřinu. Pokud umístíte malý zásobník zapojený sériově s jedním velkým, elektřina proudí do obou současně, ale malý se zaplní rychle a zastaví průtok.

Projekt 161 Kondezátory zapojené paralelně

-77-

Nejprve nastavte potenciometr (RV2) doleva a vypněte posuvný vypínač (S1). Nastavte přepínač (S6) doleva; červená / žlutá dvoubarevná LED dioda

(D10) bliká slabě žlutě, když se 1mF kondenzátor (C7) rychle nabíjí. Nyní nastavte S6 doprava; LED dioda bliká slabě červeně, kdy se C7 rychle

vybíjí. Zkuste nastavit S6 několikrát doleva a potom doprava. Nyní nastavte S1, aby se zapnul; toto spojí větší 100mF kondenzátor

(C4) paralelně s 1mF kondenzátorem. Nyní opakujte několikrát přepínání S6 doleva a potom doprava. Světlo LED diody je nyní mnohem jasnější, protože

větší kondenzátor ukládá více elektrické energie, což zvýší nabíjecí a vybíjecí proudy, které způsobí to, že světlo LED diody je jasnější.

Představte si kondenzátory jako skladovací nádrže na elektřinu. Pokud umístíte velký zásobník paralelně s jedním velkým, elektřina

proudí do obou současně, dokud nejsou oba plné.

Page 79

Projekt 162

Nastavitelný světelný motor

Umístěte chrlič nahoru na vz- duchovou fontánu a dejte míček doprostřed proudu vzduchu.

Chrlič

Sestavte obvod podle obrázku. Umístěte chrlič a míček na vzduchovou fontánu

(AF) a zapněte posuvný vypínač (S1). Použijte páčku na potenciometru (RV2) pro nastavení jasu LED diod ve světelném motoru (M7) a červené / žluté LED

diodě (D10), a nastavte výkon na vzduchové fontáně. Pro nejlepší efekty ztlumte osvětlení v místnosti. Míček se může otáčet na vzduchové fontáně, ale nezvedne se do vzduchu.

Pro tento projekt jsou vhodné nové baterie.

Ujistěte se, že projekt zkoušíte při velmi špatném osvětlením (motor se sotva otáčí), protože tak získáte pár skvělých efektů. V případě, že se ventilátor na světelném motoru neotáčí, zkuste na něj zatlačit, aby se rozjel.

VAROVÁNÍ: Obsahuje pobyblivé části.

Nedotýkejte se ventilátoru během provozu!

Projekt 163

Nastavitelná nízká

rychlost ventilátoru

Zapněte posuvný vypínač (S1) a nastavte rychlost ventilátoru světelného mo- toru (M7) pomocí páčky na potenciometru(RV2). Nejprve nastavte RV2 nahoru, abyste spustili motor; v případě, že se ventilátor nespustí ani na nejvyšší nastavení RV2, pak na něj zatlačte, aby se rozjel. Ventilátor se bude točit jen pro malou část rozsahu nastavení RV2. Červená / žlutá dvoubarevná

LED (D10) obvykle svítí, když se ventilátor netočí.

Pro tento projekt jsou vhodné nové baterie.

Poznámka: Neměňte tento obvod ,abyste použili obě pouzdra na baterie, pro- tože tím můžete snížit životnost dílů.

VAROVÁNÍ: Obsahuje pobyblivé části.

Nedotýkejte se ventilátoru během provozu!

-78-

Page 80

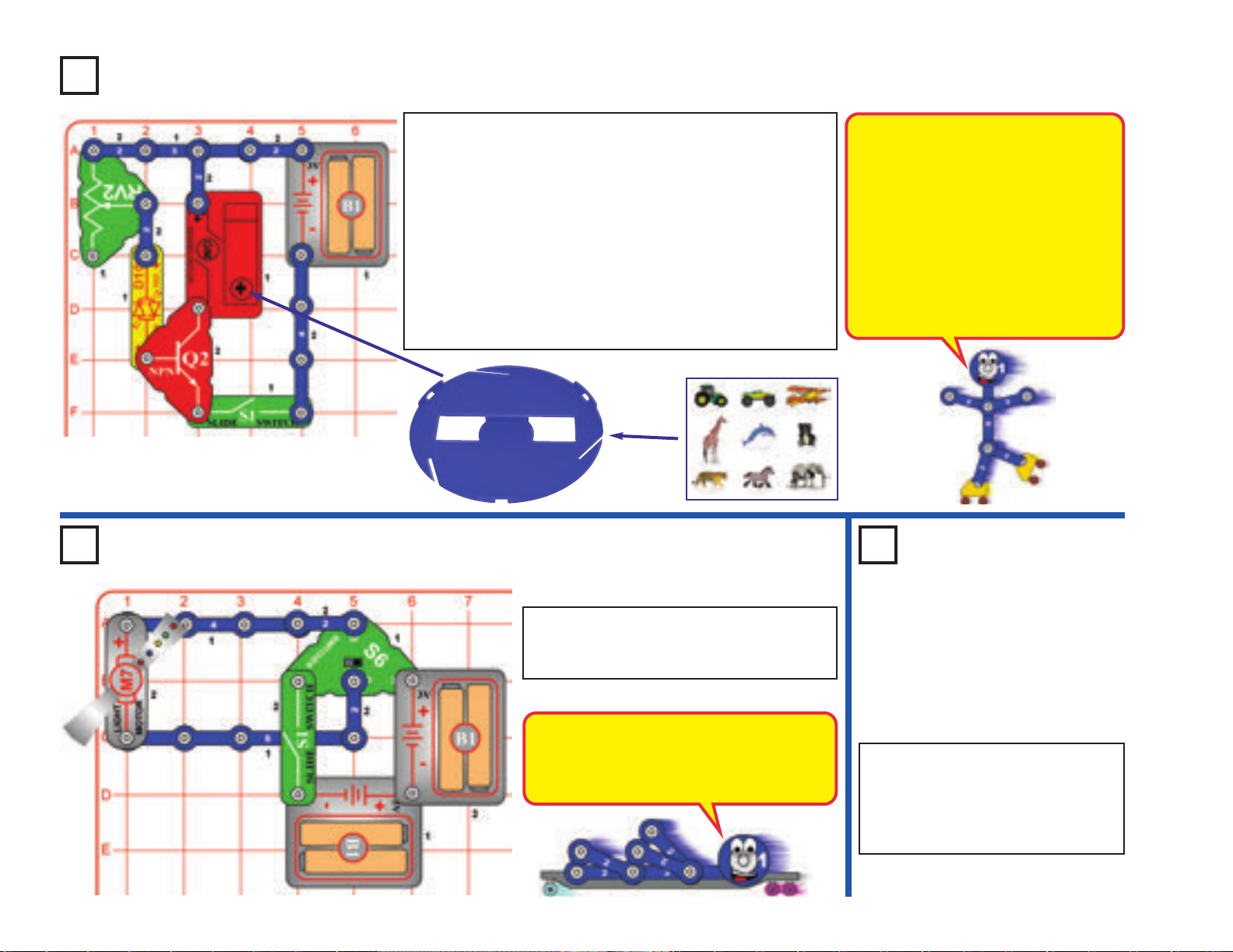

Projekt 164 Ovládání tranzistorem

Vložte některé figurky z lepenky do 3 otvorů na okraji základny kolotoče. Sestavte tento obvod a namontujte základnu kolotoče na hřídel motoru s převodovkou (GM).

Nastavte páčku na potenciometru (RV2) nahoru. Zapněte posuvný vypínač (S1) a použijte páčku na potenciometru pro nastavení jasu červené / žluté dvoubarevné LED diody (D10) a rychlosti základny kolotoče.

Kolotoč se bude točit jen pro malou část rozsahu nastavení RV2. Pokud se kolotoč netočí ani při horním nastavení RV2,

pak ho jemně zatlačte ve směru hodinových ručiček, aby se začal točit.

Projekt 165 Obousměrný motor

Tento obvod používá NPN tranzistor

(Q2) a potenciometr (RV2) pro ovládání rychlosti motoru s převodovkou (GM). Malý elektrický proud proudící do tranzistoru přes RV2 a LED diodu (D10) řídí větší proud proudící do tranzistoru přes motor s převodovkou. Nelze přímo použít RV2 k ovládání motoru s převodovkou, protože jeho vysoký odpor by zabránil motoru s převodovkou, aby fungoval.

Projekt 166

-79-

Sestavte obvod a zapněte posuvný vypínač (S1) a nastavte přepínač (S6) doleva nebo doprava pro ovládání světelného motoru (M7).

Ve světelném motoru (M7) se motor točí v obou směrech, ale obvod s LED diodou funguje pouze v jednom směru. LED diody jsou jako malé jednosměrné žárovky.

Pomalý

obousměrný

motor

Použijte předchozí obvod, ale nahraďte jedno z pouzder na baterie (B1) za 3- kontaktní vodič. Nyní se motor točí pomaleji a světla svítí ztlumeně.

Page 81

Projekt 167 Oranžové světlo

Zapněte posuvný vypínač (S1). Sledujte červenou / žlutou dvoubare- vnou LED diodu (D10) v málo osvětlené místnosti. Jaká je barva LED diody? Varianty: Můžete změnit zvuk tím, že odstraníte 1-kontaktní vodič a 2- kontaktní vodič, které jsou v bodě A, nebo je přesuňte tak, aby byly přes body B & C, nebo přes body A & D. Barva LED diody se může

trochu změnit.

Barva na LED diodě je směs červené a žluté a vypadá jako pomeranč.

Alarm IC (U2) se zapíná a vypíná rychle a vytváří tak zvuk sirény, který slyšíte z reproduktoru (SP2), a to také způsobuje, že se 1mF kondenzátor (C7) rychle nabíjí a vybíjí. LED dioda svítí žlutě, když se C7

nabíjí, a červeně, když se C7 vybíjí. Barva se mění tak rychle, že se zdá být pro Vaše oči oranžová.

Projekt 168

Světlo, zvuk & letání

VAROVÁNÍ: Obsahuje pobyblivé části.

Nedotýkejte se ventilátoru během provozu!

Sestavte letadlo podle návodu na straně 5, nainstalujte na přední část letadla světelný motor (M7), sestavte obvod dle znázornění

na obrázku a připojte červený a černý propojovací kabel ke světelnému motoru (červený

na “+”). Rozdělte propojovací kabely a ujistěte se, že nebudou zasahovat do ventilátoru na světelném motoru. Umístěte letadlo na hladký povrch a zapněte posuvný vypínač (S1).Ventilátor na světelném motoru se točí a světla svítí, je slyšet siréna a letadlo se pomalu pohybuje v důsledku vibrací. Varianty: Můžete změnit zvuk tím, že odstraníte 1-kontaktní vodič a 2-kontaktní vodič, které jsou v bodě A, nebo je přesuňte, aby byly přes body B & C, nebo přes body A & D.

-80-

Page 82

Poznámky

-81-

Page 83

Další stavebnice Boffin najdete na stránkách

www.boffin.cz

Page 84

ConQuest entertainment a. s.

Hloubětínská 11, 198 00 Praha 9,

www.bo n.cz, www.toy.cz

info@bo n.cz
