BOECO

98648-012-04

BBL Models Electronic Precision Balances and Gold Scales

Operating Instructions Modelos BBL

Balanzas electrónicas de precisión para metales preciosos

Manual de instrucciones

Page 2

English – page 3

Español – página 13

Page 3

Intended Use

The BBL Series from BOECO offers precision balances with capacities ranging from 0.1 mg to 6 kg.

These balances meet the highest requirements on the accuracy and reliability of weighing results through the following features:

– Efficient filtering-out of unfavorable ambient conditions

such as vibrations, drafts, etc. – Stable and reproducible results – Rugged, durable weighing system

BBL balances save work and speed up simple routine applications through:

– Ultrafast response times – Easy operation

You can also choose from the following extra functions for simple applications:

– Toggling between weight units – Net-total formulation (tare memory) – Counting – Weighing in percent – Averaging

Contents

Page

Intended Use 3

Contents 3

Warning and Safety Information 3

Getting Started 3

Operation

Basic Weighing Function 5 Calibration/Adjustment 5

Application Programs

Counting 6 Weighing in Percent 6 Averaging 7 Net-Total Formulation/Second Tare Memory 8 Toggle between Weight Units 8

Configuration

Setting the Parameters (Menu Codes) 9 Balance Operating Menu (Overview) 9

Error Codes 10

Care and Maintenance 11

Instructions for Recycling 11

Overview

Specifications 12 C Marking 12

Warning and Safety Information

Read these operating instructions thoroughly before using your balance to prevent damage to the equipment. Keep these instructions in a safe place.

Follow the instructions below to ensure safe and trouble-free operation of your balance:

!Make sure that the voltage rating printed on the AC

adapter is identical to your local line voltage

!Use only a commercially available 9-volt battery or

rechargeable battery

!Do not use this balance in a hazardous area/location

– The only way to turn the power off completely is

to disconnect the AC adapter

– Connect only BOECO accessories and options, as these

are optimally designed for use with your balance.

– Protect the AC adapter from contact with liquid.

Do not open the balance housing. If the seal is broken, this will result in forfeiture of all claims under the manufacturer’s warranty.

Getting Started

Storage and Shipping Conditions

Do not expose the balance to shocks, vibrations, moisture or extreme temperatures.

Unpacking the Balance

§ After unpacking the balance, check it immediately

for any visible damage as a result of rough handling during shipment.

$ If you see any sign of damage, proceed as directed

in the chapter entitled “Care and Maintenance,” under the section on “Safety Inspection.”

Save the box and all parts of the packaging until you have successfully installed your balance. Only the original packaging provides the best protection for shipment. Before packing your balance, unplug all connected cables to prevent damage.

Equipment Supplied

The equipment supplied includes the components listed below:

– Balance – Weighing pan/load plate – Pan support (only with models that have a round

weighing pan) – Shield ring (only for BBL31-32) – Shield plate (only for BBL31-32) – Glass draft shield (only with model BBL42) – AC adapter – Dust cover (only for BBL31-32) – Operating instructions (this manual)

Page 4

Installation Instructions

Your balance is designed to provide reliable weighing results under normal ambient conditions. When choosing a location to set up your balance, observe the following so that you will be able to work with added speed and accuracy:

– Set up the balance on a stable, even surface – Avoid placing the balance in close proximity to a heater or

otherwise exposing the balance to heat or direct sunlight

– Protect the balance from drafts that come from open

windows or doors

– Avoid exposing the balance to extreme vibrations during

weighing – Protect the balance from aggressive chemical vapors – Do not expose the balance to extreme moisture over long

periods

Conditioning the Balance: Moisture in the air can condense on the surfaces of a cold balance whenever it is brought into a substantially warmer place. If you transfer the balance to a warmer area, make sure to condition it for about 2 hours at room temperature, leaving it unplugged from AC power.

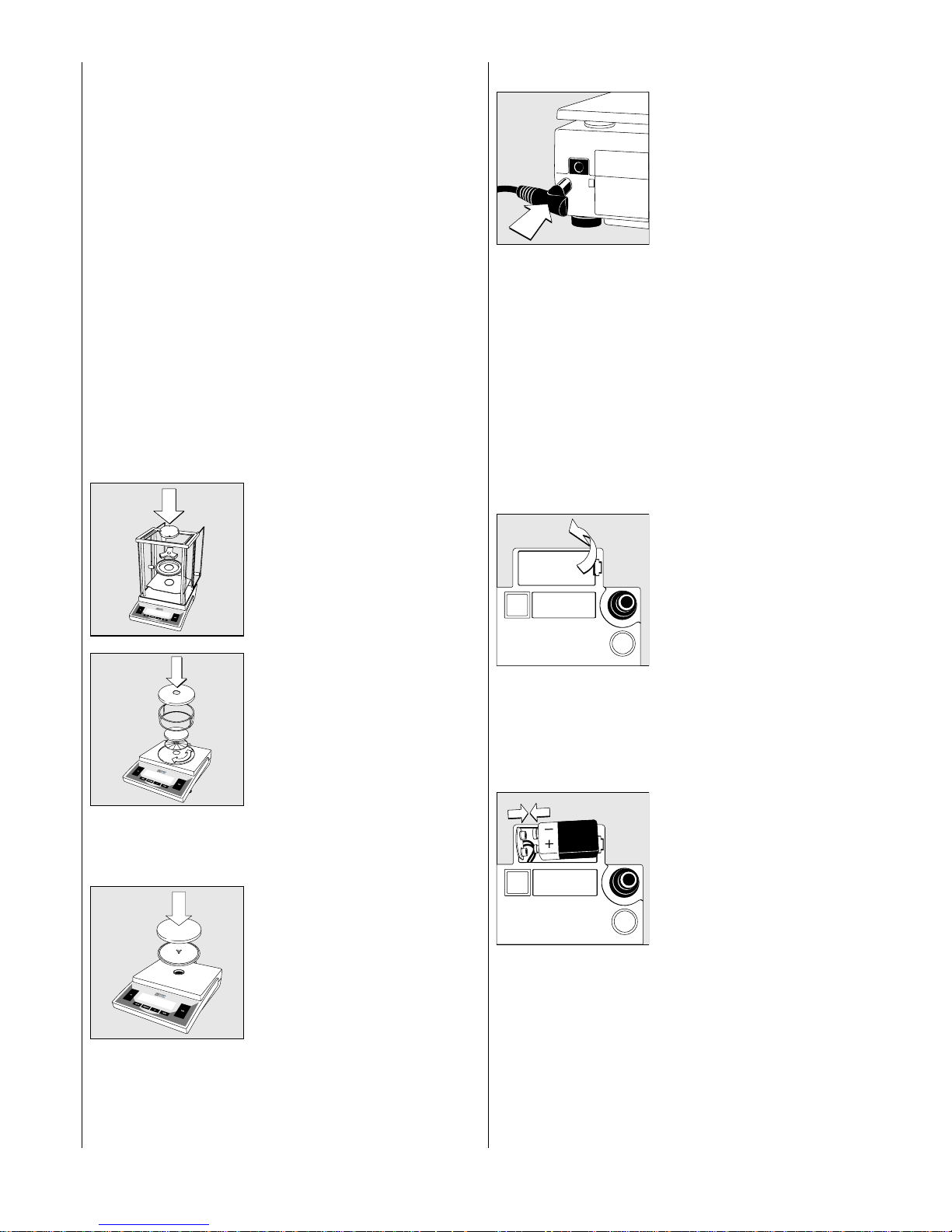

Setting up the Balance

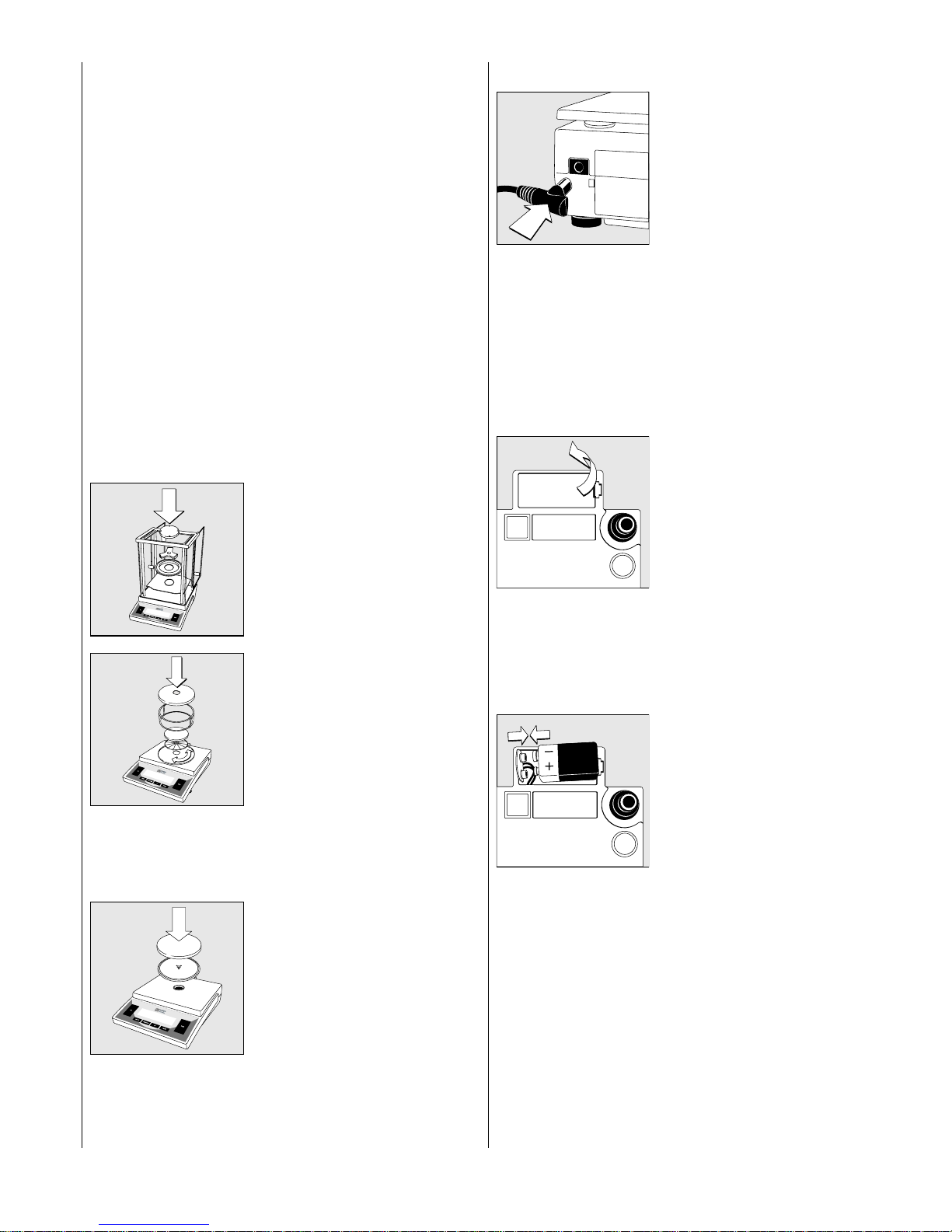

Balances with an Analytical Draft Shield Chamber:

§ Place the components listed

below inside the chamber in

the order given: – Shield plate – Shield ring – Pan support – Weighing pan

Balances with a Glass Draft Shield:

§ Place the components listed

below on the balance in the

order given: – Shield ring – place it on the

balance so that the edge for

fitting the glass draft shield

faces upwards and turn it until

it is firmly in place. – Pan support – Weighing pan – Glass draft shield – Draft shield cover

Balances with a Round Weighing Pan Ø 115 mm

§ Place the components

listed below on the balance

in the order given: – Pan support – Weighing pan

Balances with a Round Weighing Pan Ø 150 mm

§ Place the weighing pan

on the balance

Connecting the Balance to AC Power/Safety Precautions

Use only original AC adapters:

– for Europe: 6971948 – for the US: 6971947 – for the RSA: 6971949 – for Australia: 6971950

§ Insert the right-angle plug into

the jack

§ The AC adapter rated to

Class 2 can be plugged into any wall outlet without requiring any additional safety precautions

The ground is connected to the balance housing, which can be additionally grounded for operation.

Using a (Rechargeable) Battery

(not for models BBL31, BBL32, BBL42 or BBL52)

$ Battery is not included with

the equipment supplied

!Use only a commercially

available (rechargeable) 9-volt battery

!When using a rechargeable

battery, always use an external recharging device to recharge the battery

§ Lay the balance on its side

§ Open the battery compart-

ment: Lift the compartment cover

§ Insert the 9-volt

(rechargeable) battery in the compartment

$ Make sure to connect

the positive and negative poles correctly

!All used batteries are

classified as waste that requires special handling (not “household” waste). Dispose of rechargeable batteries in accordance with the applicable special waste disposal regulations.

§ Close the battery compart-

ment: Press down on the cover until it clicks into place

Page 5

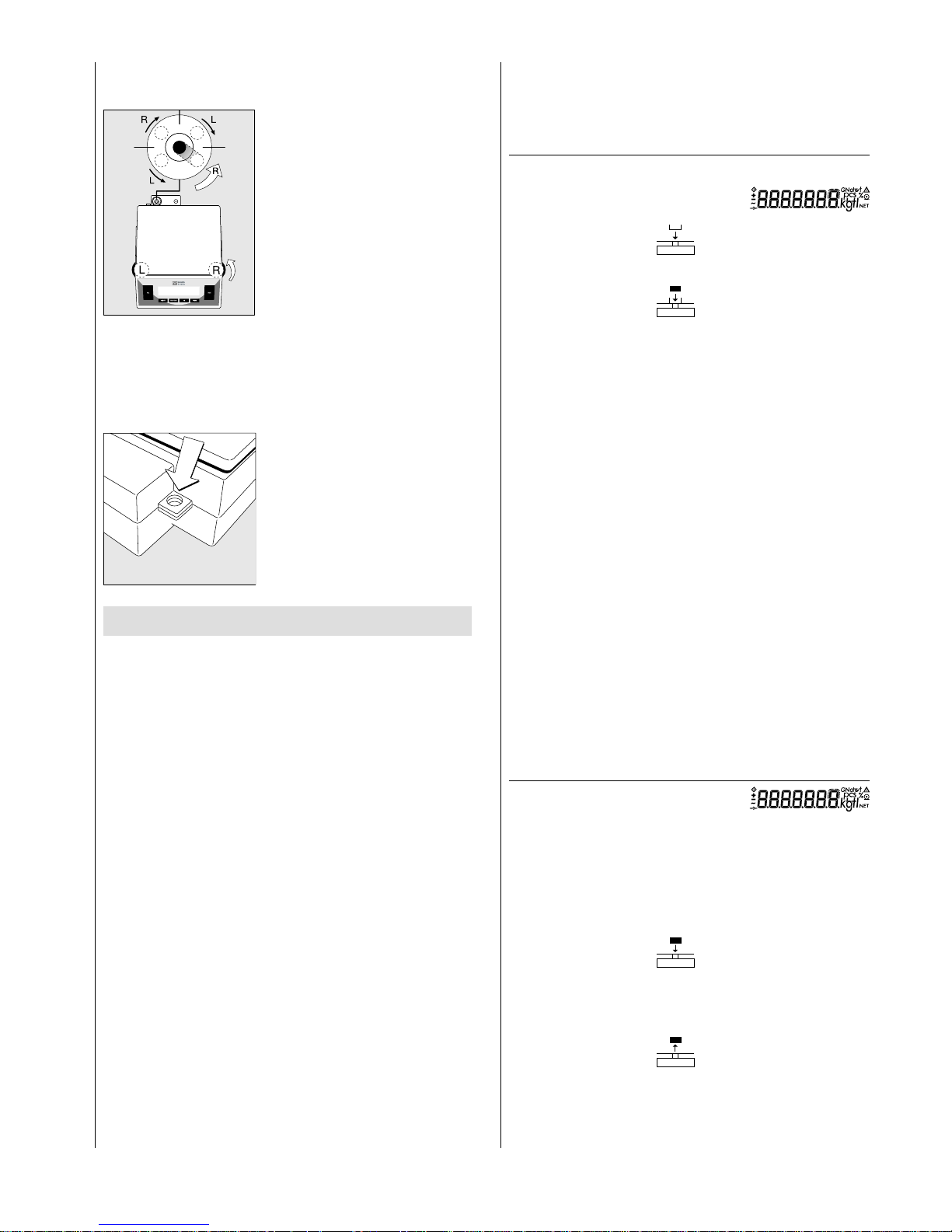

Leveling the Balance

(only for models BBL31, BBL32, BBL42 or BBL52)

Level the balance any time you set it up in a new location. Use only the 2 front feet of the balance for leveling.

§ Turn the 2 rear feet until they

are in position (only on model BBL52)

§ Turn the 2 front feet as shown

here in the illustration until the air bubble is centered in the level indicator

> In most cases this will require

several adjustment steps

Anti-theft Locking Device

To protect against theft, use the mounting lug on the rear panel of the balance.

§ Secure the balance at the

place of installation, for example with a chain or a lock

Operation

Basic Weighing Function

Available Features

– Taring the balance

You can tare the balance within the entire weighing range.

Preparation

§ Turn on the balance: Press [ON/OFF]

§ To change configurations: See the chapter entitled

“Configuration”

§ To load factory-set configurations:

See “Configuration,” parameter 9 – 1

$ To tare the balance: Press t

Additional Functions

§ To turn off the balance: Press [ON/OFF]

Warmup Time

To deliver exact results, the balance must warm up for at least 30 minutes after initial connection to AC power. Only after this time will the balance have reached the required operating temperature.

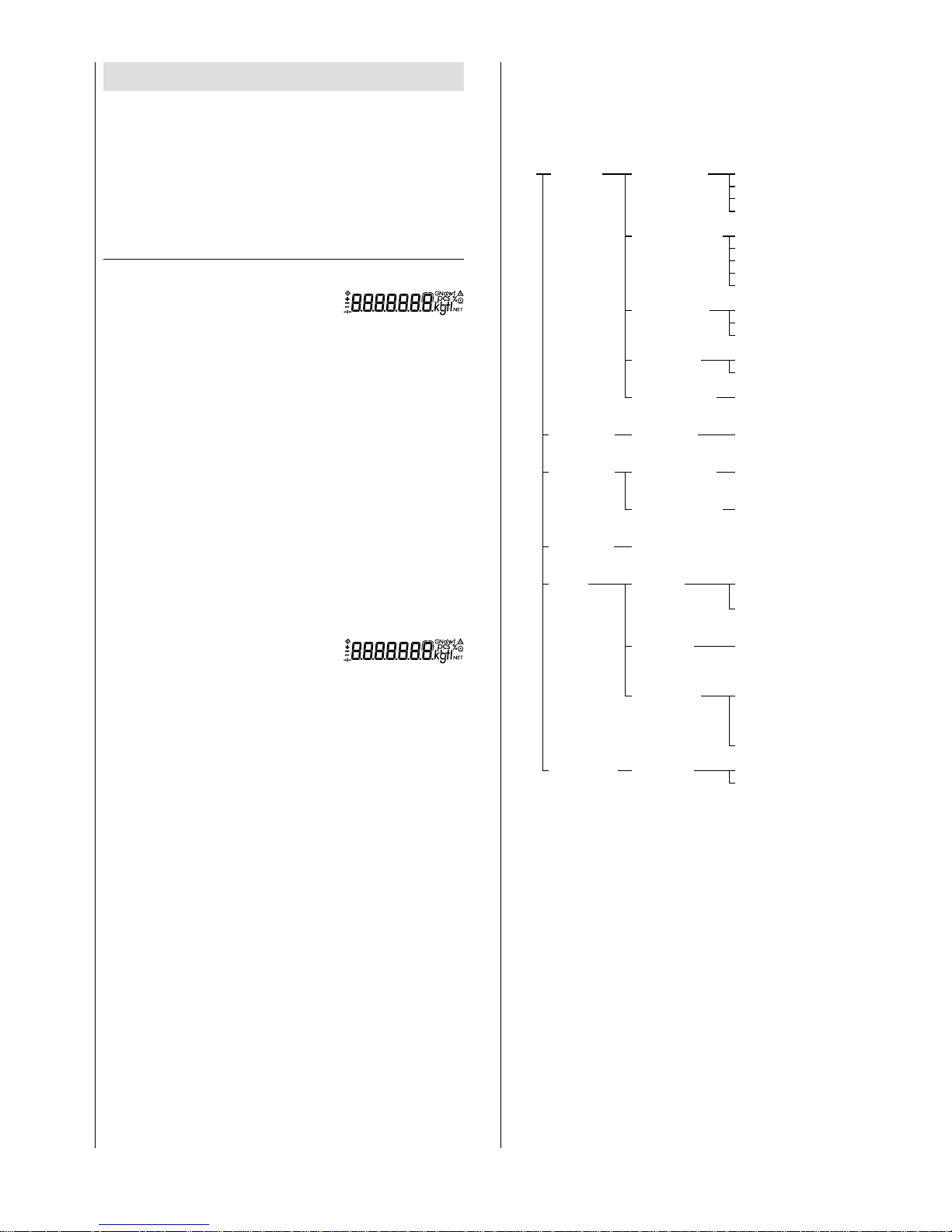

Example

Basic weighing Menu code settings: Factory-set codes

Step Key (or instruction) Display

1. Turn on the balance [ON/OFF]

Self-test is performed

2. Place container on balance +

52.0 g

(here: 52 g)

3. Tare the balance t +

0.0 g

4. Place sample in container +

150.2 g

on balance (here: 150.2 g)

Calibration/Adjustment*

Always calibrate/adjust the balance after setting it up in a new location.

Available Features

Calibration/adjustment can only be performed when – there is no load on the balance, – the balance is tared, and – the internal signal is stable.

If these conditions are not met, an error message is displayed. Otherwise, the weight required for calibration/ adjustment is displayed.

Calibration/adjustment can be performed with any of three weight units: g, kg

), or lb (menu code 1. 4. x)

Factory setting: Grams (menu code 1. 4. 1)

) not for models with a readability of 0.1 mg

Example

Calibrate the balance Menu code settings: Factory-set codes

Step Key (or instruction) Display

1. Turn on the balance [ON/OFF]

2. Tare the balance t

0.0 g

3. Begin calibration [CAL/CF] +1000.0

Calibration weight is displayed without weight unit (here: 1000 g)

4. Place the indicated

1000.0

calibration weight on the balance

After calibration, the +

1000.0 g

calibration weight is displayed with wt. unit

5. Remove the

0.0 g

calibration weight

* “Calibration” technically means to determine the difference between the

balance readout and the actual weight on the pan to determine the accuracy. Adjustment means to bring a balance into the state of accuracy required for its use. Therefore, “calibration,” as used in this manual, actually means “adjustment.”

Page 6

Application Programs

Counting

Purpose

With the Counting program you can determine the number of parts that each have approximately equal weight.

Available Features

– Store the current weight value to have it loaded as the

preset reference sample quantity next time you initialize the Counting application

– The reference sample quantity can be changed in the

operating menu: See “Configuration”

– The average piece weight is automatically output via the

optional data interface port after initialization, if the menu code for “Printout with data ID codes” is set

– Press [FUNCTION] to toggle the display between piece

count and weight

Factory Settings

Reference sample quantity: 10 (menu code

3. 3. 2)

Preparation

§ Configure the Counting application in the operating menu:

See “Configuration” Menu code 2. 1. 4 Counting

§ Reference sample quantity:

Menu code

3. 3. 1 5 pcs

Menu code 3. 3. 2 10 pcs Menu code 3. 3. 3 20 pcs Menu code 3. 3. 4 50 pcs Menu code 3. 3. 5 100 pcs

See also “Configuration”

Example

Determine the weight of a sample in extremely unstable ambient conditions by calculating the average of 10 subweighing operations.

Settings (changes in the factory settings required for this example): Menu: Application program: Averaging (menu code

2. 1.12)

Step Key (or instruction) Display

1. Turn on the balance [ON/OFF]

2. Tare the balance t 0.0 g

3. Display the number [FUNCTION] ref 10 (briefly)

of subweighs (here: 10) > 2 sec.

4. Place sample on the balance +

8888

(weight readout fluctuates; here: around 275 g)

5. Start measurement [FUNCTION] +

8888

... 1

After 10 subweighs + 275.5 g G

If the print format is set to include data ID codes, the following is printed RES + 275.5 g

6. Unload the balance +

275.5 g G

(stable display)

7. Delete the result [CAL/CF] > 2 sec.

8. Repeat the procedure starting from Step 4, if desired.

Page 8

Net-Total Formulation/Second T are Memory

With this application program you can weigh in components for formulation of a mixture.

Preparation

Configure the Net-total formulation/Second tare memory application in the operating menu: See “Configuration” Menu code 2.1. 3

Example

Step Key (or instruction) Display

1. Turn on the balance [ON/OFF]

2. Place an empty container +

65.0 g

on the balance

3. Tare the balance t

4. Add the first component +

120,5 g

5. Store the first component [FUNCTION] 0.0 g

NET

weight

If the print format is set to include data ID codes, the following is printed N1 + 120.5 g

6. Add the next component +

70,5 g

7. Store the 2nd component [FUNCTION] 0.0 g

NET

weight

8. Add further components, As described if desired for Steps 5 and 6

9. Display total weight [CAL/CF] > 2 sec. +

191,0 g

and fill to desired final weight

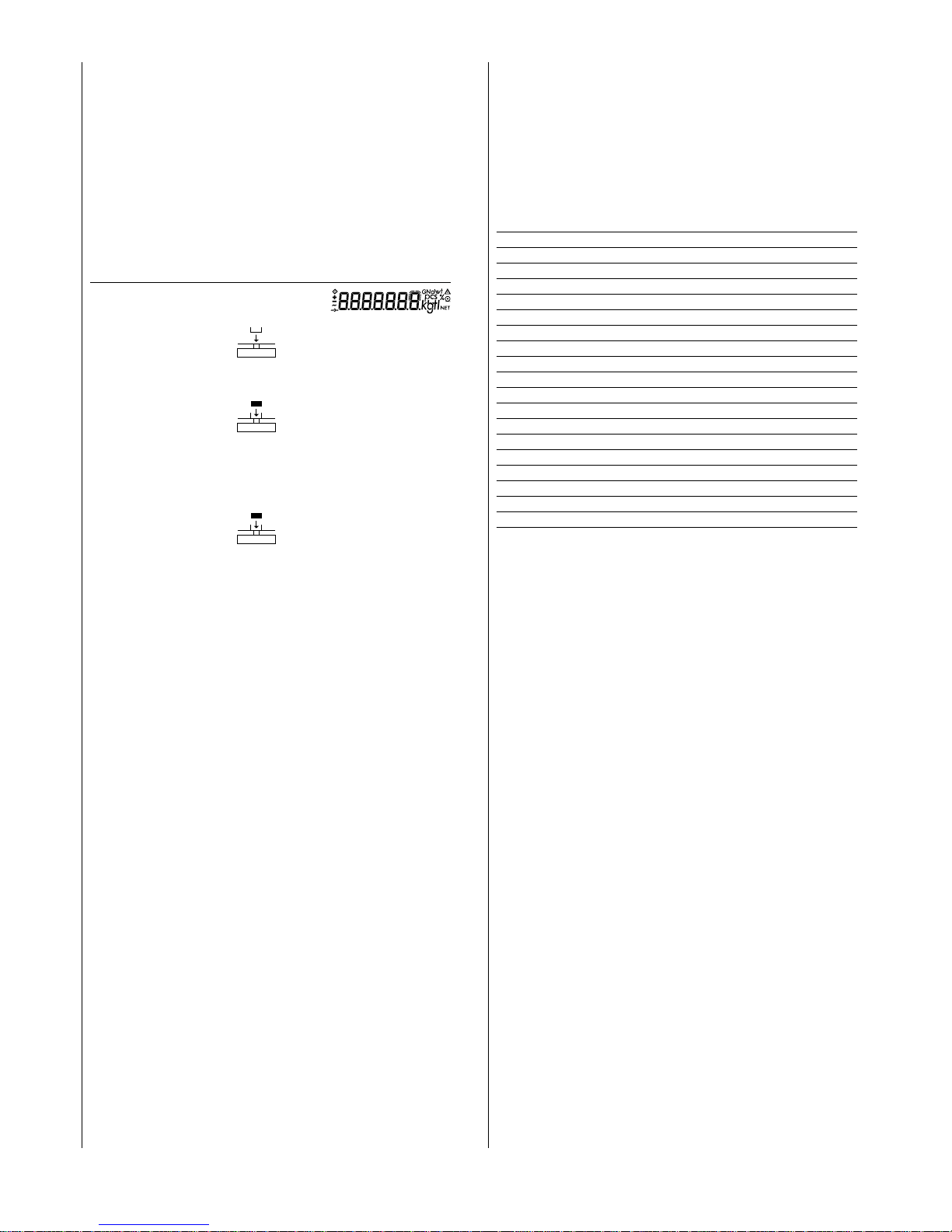

Toggle between Weight Units

With this application program you can toggle the display of a weight value back and forth between two weight units.

Configure the “Toggle weight units” application in the operating menu: See “Configuration” menu code

2.1. 2 Toggle weight units

Menu code Unit Conversion factor Abbr. on

printout

1. 7. 2 o 3. 1. 2 o Grams 1.00000000000 g

1. 7. 31) 3. 1. 31) Kilograms 0.00100000000 kg

1. 7. 4 3. 1. 4 Carats 5.00000000000 ct

1. 7. 5 3. 1. 5 Pounds 0.00220462260 lb

1. 7. 6 3. 1. 6 Ounces 0.03527396200 oz

1. 7. 7 3. 1. 7 Troy ounces 0.03215074700 ozt

1. 7. 8 3. 1. 8 Hong Kong taels 0.02671725000 tlh

1. 7. 9 3. 1. 9 Singapore taels 0.02645544638 tls

1. 7. 10 3. 1. 10 Taiwanese taels 0.02666666000 tlt

1. 7. 11 3. 1. 11 Grains 15.43235835000 GN

1. 7. 12 3. 1. 12 Pennyweights 0.64301493100 dwt

1. 7. 13 3. 1. 13 Milligrams 1000.00000000000 mg

1. 7. 14 3. 1. 14 Parts per pound 1.12876677120 /lb

1. 7. 15 3. 1. 15 Chinese taels 0.02645547175 tlc

1. 7. 16 3. 1. 16 Mommes 0.26670000000 mom

1. 7. 17 3. 1. 17 Austrian carats 5.00000000000 K

1. 7. 18 3. 1. 18 Tola 0.08573333810 tol

1. 7. 19 3. 1. 19 Baht 0.06578947437 bat

1. 7. 20 3. 1. 20 Mesghal 0.21700000000 MS

o = Factory setting

) = not for models with a readability of 0.1 mg

Function

§ To toggle the display between the 1st and 2nd weight

units: Press the [FUNCTION] key

Page 9

Configuration

Setting the Parameters (Menu Codes)

You can configure your BBL balance to meet individual requirements by selecting from the parameters available in the menu.

Example: Adapt the balance to unstable ambient conditions: Menu code

1 1 4

Step Key (or instruction) Display

1. Turn off the balance [ON/OFF]

2. Turn the balance back on [ON/OFF]

while all segments t briefly are displayed

$ To navigate within a menu t 2.

level; the last menu repeatedly ... option is followed by the 9. first option 1.

3. Select the 2nd menu level [PRINT] 1. 1.

4. Select the 3rd menu level [PRINT] 1. 1. 2 o

5. In Menu Level 3: t

1. 1. 4

Select the desired option repeatedly

6. Confirm new setting; the

“o” indicates the currently set option [PRINT] for 2 sec.

1. 1. 4 o

$ Select the next menu level

(here: move from the 3rd to the 1st level) [PRINT]

$ Set other menu codes, [PRINT], t

if desired

7. Store parameter settings t

and exit operating menu for 2 sec.

$ Exit operating menu without

storing changes [ON/OFF]

> Restart the application

0.0 g

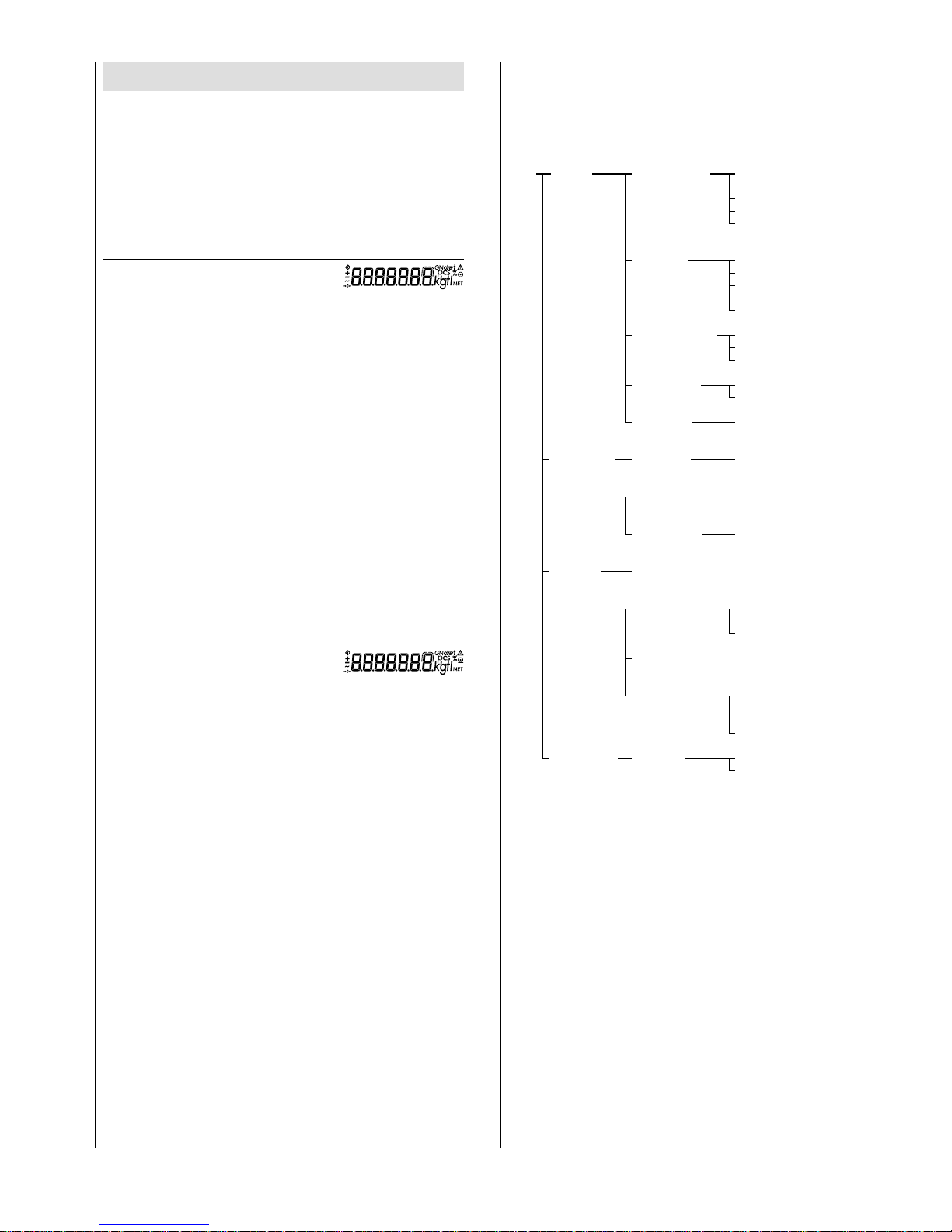

Balance Operating Menu (Overview)

o Factory setting

√ User setting

Menu 1. Balance 1.1. Adapt filter 1.1.1 Minimum vibration

functions 1.1.2 o Normal vibration

1.1.3 Strong vibration

1.1.4 Extreme vibration

1.3. Stability range 1.3.1 1/4 digit

1.3.2 1/2 digit

1.3.3 1 digit

1.3.4 o 2 digits

1.3.5 4 digits

1.4. Weight unit 1.4.1 o Grams for calibration 1.4.2 Kilograms* weight 1.4.3 Pounds

1.6. Auto zero 1.6.1 o On

1.6.2 Off

1.7. Weight unit 1 See “Toggle between

Weight Units”

2. Application 2.1. Program see the desired application programs selection program description

3. Application 3.1. Weight unit 2 see “Toggle between

Weight Units”

3.3. Reference qty see the desired application or % program description

5. through 7. applies only if an interface is installed; see the corresponding instructions

8. Extra 8.1. Menu 8.1.1 o Parameter settings

functions alterable

8.1.2 Parameter settings read only

8.2. External applies only if an interface switch function is installed; see the

corresponding instructions

8.3. Power-on 8.3.1 Off/on (battery mode shuts off

automatically after 3 min)

8.3.2 o Stand-by/on

9. Reset menu 9.– Factory 9.– 1 Reset settings 9.– 2 o Do not reset

* = not for models with a readability of 0.1 mg

Menu level 1

Menu level 2

Menu level 3

Factory setting

Menu level 4

Page 10

Error Codes

Error codes are shown on the main display for approx. 2 seconds, after which the program automatically returns to the weighing mode.

Display Cause Solution

No segments appear on No AC power is available Check the AC power supply the display The AC adapter is not plugged in Plug in the AC adapter

Battery is dead Replace the battery

Recharge the battery using an external recharging device

h The load exceeds the Unload the balance

balance capacity

l The weighing pan/load plate Place the weighing pan/load plate

is not in place on the balance Something is touching the Move the object that is touching the weighing pan/load plate weighing pan/load place

e 01 Display capacity exceeded: Decrease the weight on the scale

Value to be output cannot be shown on the display

e 02 Calibration parameter Calibrate only when zero is displayed

not met; e.g.: – balance not zeroed Press t to tare the balance – balance is loaded Unload the balance

e 09 When gross < zero, no tare Tare the balance

e 10 The t key is blocked Press [CAL/CF] > 2 sec. to clear the tare

when there is data in memory and release the tare key the second tare memory (net-total) – only 1 tare function can be used at a time

e 11 Value input is not allowed for Press t

second tare memory

e 22 Weight is too light or there is Increase the reference quantity

no sample on the balance

e 30 Interface port for printer Contact your local

output is blocked Service Center

Max. weighing range is less The balance was turned on Place the weighing pan on than indicated under ”Specifications” without the weighing pan in place on the balance and press [ON/OFF]

to turn on the balance

The weight readout The balance has not Calibrate/adjust the balance is obviously wrong been calibrated/adjusted

The balance was not Tare before weighing tared before weighing

If any other errors occur, contact your local Service Center!

Page 11

Care and Maintenance

Repairs

Repair work must be performed by trained service technicians. Any attempt by untrained persons to perform repairs may lead to hazards for the user.

Cleaning

!Disconnect the balance from the AC adapter and unplug

any data cables that are connected to the balance

! Make sure that no liquid enters the balance housing !Do not use any aggressive cleaning agents

(solvents or similar agents)

§ Clean the balance using a piece of cloth which has been

wet with a mild detergent (soap)

§ After cleaning, wipe down the balance with a soft,

dry cloth

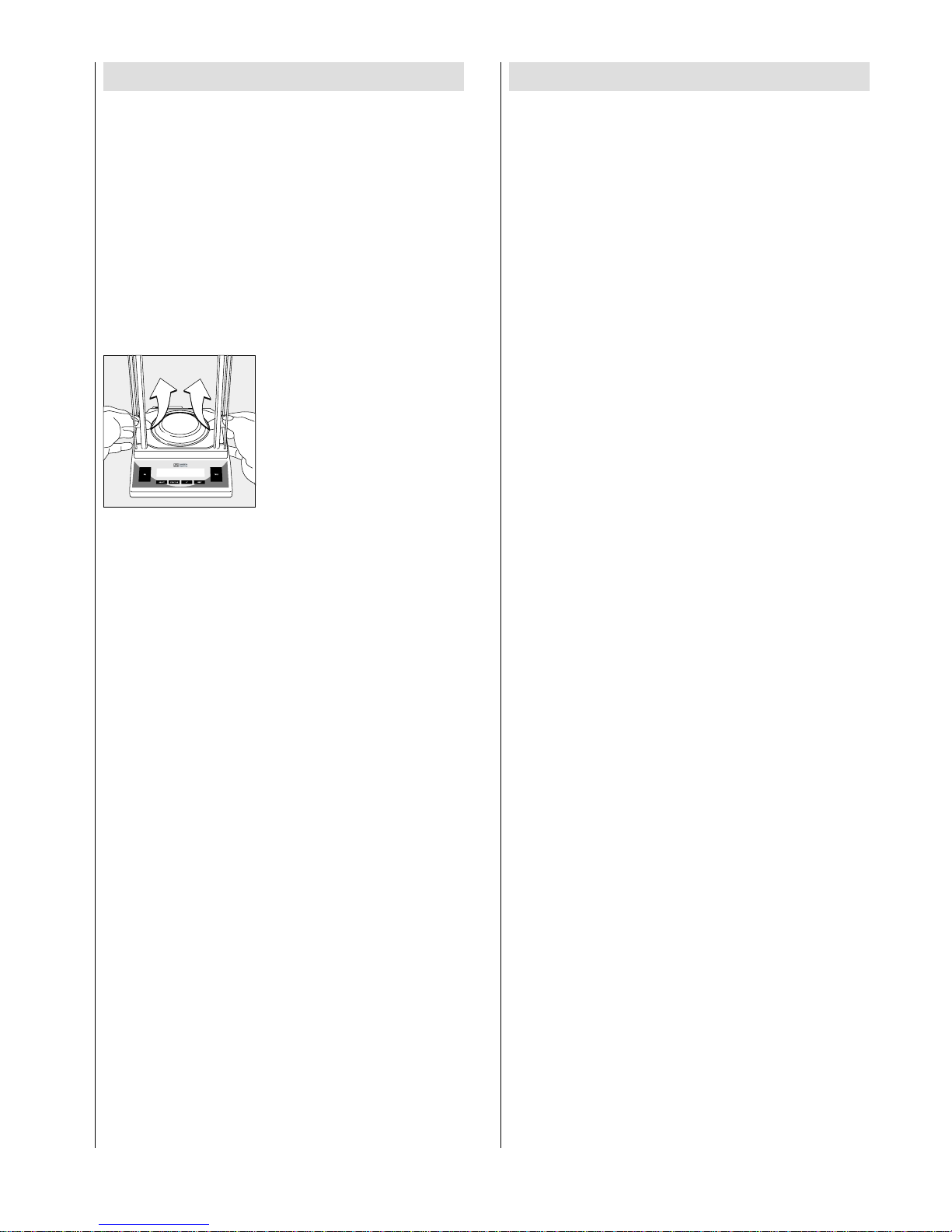

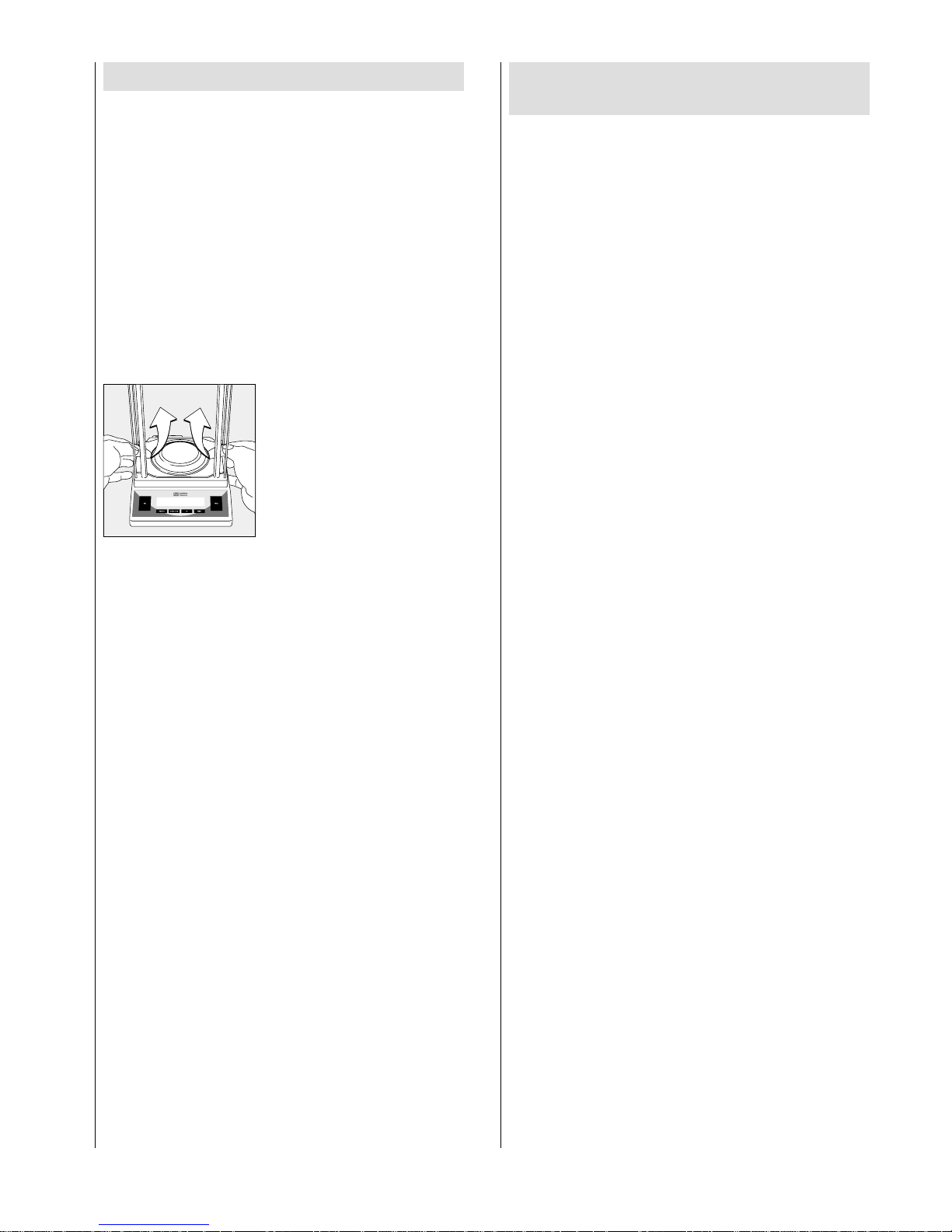

Removing and Cleaning the Weighing Pan:

§ Lift up and remove the

weighing pan together with the pan support by gripping them from under the shield ring. Make sure that you do not damage the weighing system in doing so.

Safety Inspection

If there is any indication that safe operation of the balance with the AC adapter is no longer warranted:

§ Turn off the power and disconnect the equipment

from AC power immediately

> Lock the equipment in a secure place to ensure

that it cannot be used for the time being

Safe operation of the balance with the AC adapter is no longer ensured when: – there is visible damage to the AC adapter – the AC adapter no longer functions properly – The AC adapter has been stored for a relatively long

period under unfavorable conditions

In this case, notify your nearest Service Center or the International Technical Support Unit. Maintenance and repair work may only be performed by service technicians who are authorized by BOECO and who – have access to the required maintenance manuals – have attended the relevant service training courses

Instructions for Recycling the Packaging

To ensure safe shipment, your balance has been packaged using environmentally friendly materials. After successful installation of the balance, you should return this packaging for recycling.

For information on recycling options, including recycling of old weighing equipment, contact your municipal waste disposal center or local recycling depot.

Page 12

Overview

Specifications

General specifications:

AC power source/power AC adapter, 230 or 115 V, requirements + 15%...–20%

Frequency 48–60 Hz

Power requirements, direct current V 10 to 20

Adaption to ambient By selection of 1 of 4 optimized conditions filter levels

Display update (depends on the filter level selected) 0.1–0.4

Specifications for the individual models:

BBL Series

Model BBL31 BBL32

Weighing capacity g 210 120

Readability mg 0.1 0.1

Tare range (subtractive) g 210 120 Repeatability ≤±mg 0.1 0.1 Linearity ≤±mg 0.2 0.2

Sensitivity drift within +10…+30 °C/+50…+86°F ≤±/K 2·10

–6

2·10

–6

Response time (average) s 3 3

External calibration weight g 200 (E2) 100 (E2) (of at least accuracy class…) lb 0.4 (E2) 0.2 (E2)

Net weight, approx. kg 3.0 3.0

Pan size mm 80 Ø 80 Ø

Power consumption (average) W 1.0

Operating temperature range +10…+30 °C (273…303 K)

(50…86 °F)

Dimensions (W×D×H) mm 189 ×251×300

BBL Series

Model BBL42 BBL52 BBL53 BBL54

Weighing capacity g 150 1,500 610 310

Readability g 0.001 0.01 0.01 0.01

Tare range (subtractive) g 150 1,500 610 310 Repeatability ≤±g 0.0015 0.015 0.01 0.01 Linearity ≤±g 0.003 0.03 0.02 0.02

Sensitivity drift within +10…+30 °C/+50…+86°F ≤±/K 3.3·10

–6

3.3·10–60.5·10–51·10

–5

Response time (average) s 2.5 2.5 2 2

External calibration weight g 100 (F1) 1000 (F1) 500 (F2) 100(F2) (of at least accuracy class…) lb 0.2 (F1) 2 (F1) 1 (F2) 0.2 (F2)

Net weight, approx. kg 1.6 1.4 1.1 1.1

Pan size mm 100 Ø 150 Ø 115 Ø 115 Ø

Hours of operation: – with 9-volt battery, approx. h – – 11 11 – with fully charged rechargeable

9-volt battery, approx. h – – 2.5 2.5

Power consumption (average) W 0.75

Operating temperature range

0…+40 °C (263…313 K, 32 °F…104 °F)

Dimensions (W×D×H) mm 189 ×251×70

(without glass draft shield cylinder)

BBL Series

Model BBL61 BBL62 BBL63 BBL64 BBL71

Weighing capacity g 6,100 3,100 1,500 610 6,000

Readability g 0.1 0.1 0.1 0.1 1

Tare range (subtractive) g 6,100 3,100 1,500 610 6 Repeatability ≤±g 0.1 0.1 0.1 0.1 1 Linearity ≤±g 0.2 0.2 0.2 0.2 2

Sensitivity drift within +10…+30 °C/+50…+86°F ≤±/K 0,5·10

–5

1·10–52·10–55·10–55·10

–5

Response time (average) s 2 2 2 2 2

External calibration weight g 5,000 1,000 1,000 500 5,000 (of at least accuracy class…) (F2) (F2) (M1) (M1) (M1)

lb 10,000 2,000 2,000 1,000 10,000 (F2) (F2) (M1) (M1) (M1)

Net weight, approx. kg 1.4 1.4 1.4 1.4 1.4

Pan size mm 150 Ø

Hours of operation: – with 9-volt battery, approx. h 11 11 11 11 11 – with fully charged

rechargeable 9-volt battery, approx. h 2.5 2.5 2.5 2.5 2.5

Power consumption (average) W 0.75

Operating temperature range 0…+40 °C (263…313 K, 32 °F…104 °F) Dimensions (W×D×H) mm 189×251×70

(without glass draft shield cylinder)

C Marking

The C marking affixed to the equipment indicates that the equipment meets the requirements of the following Directive(s):

Council Directive 89/336/EEC “Electromagnetic compatibility (EMC)”

Applicable European Standards:

Limitation of emissions: According to Product Standard EN61326-1 Kl.B (Residential environment)

Defined Immunity to Interference: According to Product Standard EN61326-1 (Industrial environment)

Important Note: The operator shall be responsible for any modifications to BOECO equipment and for any connections of cables or equipment not supplied by BOECO and must check and, if necessary, correct these modifications and connections. On request, BOECO will provide information on the minimum operating specifications (in accordance with the Standards listed above for defined immunity to interference).

Council Directive 73/23/EEC “Electrical equipment designed for use within certain voltage limits”

Applicable European Standards:

EN 60950 Safety of information technology equipment

including electrical business equipment

EN 61010 Safety requirements for electrical equipment

for measurement, control and laboratory use Part 1: General requirements

If you use electrical equipment in installations and under ambient conditions requiring higher safety standards, you must comply with the provisions as specified in the applicable regulations for installation in your country.

Page 13

Uso

La serie BBL está compuesta de balanzas para la pesada de muestras desde 0,1 mg hasta 6 kg.

Las balanzas garantizan resultados de pesada fiables mediante:

– filtración de las condiciones ambientales desfavorables,

p. ej. vibraciones, corrientes de aire, etc. – resultados de pesada reproducibles – diseño robusto

Las balanzas BBL simplifican y aceleran los procesos de rutina mediante:

– tiempos de medición breves – manejo fácil

Una función adicional para aplicaciones simples a seleccionar entre:

– conmutación de unidad de peso – total-neto (segunda memoria de tara) – conteo – pesada en porcentaje – formación del valor promedio

Contenido

Página

Uso 13

Contenido 13

Advertencias de seguridad 13

Puesta en funcionamiento 14

Funcionamiento

Función básica “Pesar” 15 Calibrar/ajustar 15

Programas de aplicaciones

Conteo 16 Pesada en porcentaje 16 Formación del valor promedio 17 Total neto/segunda memoria de tara 18 Conmutación de unidades 18

Ajustes previos

Ajustar parámetros (menú) 19 Ajustes de parámetros (sinopsis) 19

Mensajes de error 20

Cuidado y mantenimiento 21

Eliminación de desechos, reciclado 21

Sinopsis

Datos técnicos 22 Marca C 22

Advertencias de seguridad

Lea atentamente las instrucciones de manejo, antes de la puesta en funcionamiento del aparato. De esta manera se evitarán daños. Conserve y cuide este manual de instrucciones.

Han de observarse las siguientes advertencias para un funcionamiento seguro y sin problemas de la balanza:

!el valor de tensión impreso en el adaptador de CA

debe concordar con la tensión de red local

!utilizar sólo baterías block de 9 voltios, o bien, equipo

de baterías recargables

!no emplear en áreas con peligro de explosión

– las conexiones en la balanza deben realizarse sólo con

balanza desconectada de la red de alimentación

– utilizar accesorios y opciones de BOECO, ya que estos

se ajustan en forma óptima a la balanza

– proteger el adaptador de CA contra la humedad

No abrir la balanza. Al violarse las marcas de sello, los derechos de garantía carecerán de validez.

Puesta en funcionamiento

Condiciones de transporte y almacenamiento

No exponga el aparato a temperaturas extremas, golpes, vibraciones y humedad.

Desembalar

§ Controle el aparato de inmediato al desembalar, para

detectar daños eventuales visibles exteriormente

$ En caso de existir algún daño, ver en

“Controles de seguridad”

Conserve todas las partes del embalaje para algún envío eventual necesario, ya que un transporte libre de riesgos se garantiza sólo con embalaje original; al enviar, separe todas las conexiones de cables, con el fin de evitar daños innecesarios.

Equipo suministrado

Se suministran los siguientes componentes

– balanza – platillo de pesada – soporte de platillo (sólo en los modelos con platillo

redondo)

– protector de vidrio contra corrientes de aire

(sólo para el modelo BBL42) – anillo de blindaje (sólo en BBL31-32) – placa de blindaje (sólo en BBL31-32) – adaptador de CA – cubierta protectora (sólo en BBL31-32) – manual de instrucciones

Page 14

Advertencias de instalación

La balanza está construida de tal manera que, al funcionar bajo condiciones normales de empleo, se obtendrán resultados fiables de medición. La balanza trabaja en forma exacta y rápida, si se ha elegido el lugar apropiado de instalación:

– colocar la balanza sobre una superficie plana y estable – evitar los calores extremos que se producen al instalar

la balanza cerca de calefactores o al exponerla directamente a los rayos solares

– proteger la balanza contra las corrientes directas de aire

(ventanas y puertas abiertas) – evitar las vibraciones fuertes durante la medición –

proteger la balanza contra emanaciones químicas agresivas – evitar humedades extremas

Aclimatar la balanza: Una condensación (de la humedad del aire en el aparato) se puede producir, si un aparato que está frío se instala en un ambiente mucho más temperado. Dejar que el aparato, separado de la tensión de red, se aclimate por aprox. 2 horas a la temperatura del ambiente.

Instalar la balanza

Balanzas con protector contra corrientes de aire rectangular:

§ Montar los componentes

en el siguiente orden: – placa de blindaje – anillo de blindaje – soporte de platillo – platillo de pesada

Balanzas con protector de vidrio contra corrientes de aire redondo

§ Montar componentes: – colocar en la balanza la tapa

inferior con el borde hacia

arriba y girar, hasta quedar fijo – soporte del platillo de pesada – platillo de pesada – protector de vidrio contra las

corrientes de aire – tapa superior con el borde

hacia abajo

Balanzas con platillo de pesada redondo Ø 115 mm

§ Montar componentes: – soporte del platillo de pesada – platillo de pesada

Balanzas con plato de pesada redondo Ø 150 mm

§ Montar el plato de pesada

Conexión a la red/medidas de protección

Utilice sólo adaptadores de CA originales

– en Europa: 6971948 – en EE.UU.: 6971947 – en la República

Sudafricana: 6971949

– en Australia: 6971950

§ insertar enchufe angular en

la balanza

§ los adaptadores de CA de la

clase de protección 2 pueden conectarse en cualquier enchufe tomacorriente, sin necesidad de tomar medidas de seguridad especiales

La tensión de salida está puesta a tierra mediante un polo que se conecta con la carcasa de la balanza. La carcasa de la balanza, por motivos funcionales, también puede ser puesta a tierra.

Utilización de batería/equipo de baterías

(excepto en los modelos BBL31, BBL32, BBL42 ó BBL52)

$ La batería o equipo de

baterías no pertenecen al suministro de balanza

!Utilizar sólo baterías block

de 9 voltios adquiribles en el comercio o equipo de baterías

!Cargar equipo de baterías con

aparato de recargar externo

§ Volcar la balanza

§ Abrir compartimento para

batería: quitar tapa del compartimento

§ Colocar batería block de

9 voltios o equipo de baterías en el compartimento

$ Observar la polaridad

!Baterías utilizadas o equipos

de baterías son desechos especiales (no es basura domiciliaria): eliminar equipos de baterías en forma especial, según la reglamentación para los residuos industriales

§ Cerrar compartimento para

baterías: insertar la tapa del compartimento, presionándola

Page 15

Nivelar la balanza

(sólo en los modelos BBL31, BBL32, BBL42 ó BBL52)

Nivelar la balanza cada vez que se cambie de lugar de instalación. La nivelación se realiza girando sólo las dos patas de regulación delanteras.

§ Apretar girando las patas

de apoyo traseras (sólo en los modelos BBL52)

§ Girar las patas atornillables

delanteras, como lo representa el dibujo adjunto, hasta que la burbuja del nivel quede en el centro del círculo

> Por regla general, se requieren

varios pasos para nivelar

Seguro antirrobo

Como seguro antirrobo utilizar la orejeta para la fijación, en la parte trasera de la balanza

§ Fijar la balanza en el lugar

de instalación con una cadena o candado

Funcionamiento

Función básica “Pesar”

Características

– Tarar balanza

La tara puede realizarse dentro del rango completo de pesada de la balanza.

Preparación

§ Encender balanza: pulsar tecla [ON/OFF]

§ En caso dado, modificar ajustes previos:

ver en “Ajustes previos”

§ En caso dado, cargar ajustes de fábrica:

ver en “Ajustes previos”, parámetro 9. – 1

$ En caso dado, tarar la balanza: pulsar tecla t

Otra función:

§ Apagar balanza: pulsar tecla [ON/OFF]

Calentamiento previo

Para resultados exactos la balanza necesita un calentamiento previo de aprox. 30 min., después de la conexión a la red. Recién entonces, la balanza ha alcanzado la temperatura necesaria de funcionamiento.

Ejemplo

Determinar valor de peso Ajustes previos: los ajustes de fábrica

Paso Pulsar tecla Indicación

1. encender balanza [ON/OFF]

se realiza test automático

2. colocar recipiente para la +

52.0 g

muestra (aquí p. ej. 52 g)

3. tarar balanza t +

0.0 g

4. poner muestra en el +

150.2 g

recipiente (aquí p. ej. 150,2 g)

Calibrar/ajustar

Calibrar/ajustar la balanza después de realizada la instalación.

Características

El proceso de calibración puede activarse sólo, si – la balanza está descargada – la balanza está tarada – la señal interna de pesada es estable

Si estas condiciones no se cumplen, aparece un mensaje de error. El peso requerido para la calibración aparece indicado.

La calibración puede realizarse en los modelos BBL con unidades de peso diferentes: g, kg

) , lb (código 1. 4. x)

Ajuste de fábrica: gramos (código 1. 4. 1)

) excepto en modelos con legibilidad 0,1 mg

Ejemplo

Calibrar balanza Ajustes previos: como los ajustes de fábrica

Paso Pulsar tecla Indicación/salida

1. en caso dado, encender [ON/OFF]

2. tarar balanza t

0.0 g

3. activar proceso [CAL/CF] + 1000.0

calibración

se indica peso para calibrar sin unidad peso (aquí 1000 g)

4. colocar peso indicado

1000.0

para la calibración

después de calibrar +

1000.0 g

aparece el peso para calibrar con unidad

5. retirar peso de calibración

0.0 g

Page 16

Programas de aplicación

Conteo

Uso

Con este programa de aplicación puede determinarse la cantidad de piezas con igual peso individual.

Características

– Memorización del valor actual de peso como cantidad

de piezas ajustada para la inicialización al activar el programa “Conteo”

– Modificación de la cantidad de referencia en el menú,

posible: ver en “Ajustes previos”

– Salida automática del peso de piezas a través de interfaz

de datos opcional, al finalizar la inicialización, si en el menú existe el ajuste impresión con identificación

– Conmutación entre lectura cantidad de piezas y lectura

valor de peso, con la tecla [FUNCTION]

Ajuste de fábrica de parámetros

Cantidad de referencia: 10 (código

3. 3. 2)

Preparación

§ Ajustar en el menú programa de aplicación “Conteo”:

ver en “Ajustes previos” Código 2. 1. 4 Conteo

§ Cantidad piezas de referencia:

Código

3. 3. 1 5 piezas

Código 3. 3. 2 10 piezas Código 3. 3. 3 20 piezas Código 3. 3. 4 50 piezas Código 3. 3. 5 100 piezas

ver también en “Ajustes previos”

Ejemplo

Determinación de una cantidad desconocida de piezas: pesar cantidad definida de piezas de referencia

Ajustes previos (desviaciones respecto al ajuste de fábrica):

Menú: programa de aplicación “Conteo” (código

2 1 4)

Cantidad piezas de referencia 20 (código 3. 3. 3)

Paso Pulsar tecla Indicación/salida

1. en caso dado, [ON/OFF] encender bal.

2. en caso dado, t

0.0 g

tarar balanza

3. información: indicar [FUNCTION]

ref 20 (brevemente)

cant. piezas ref. largo (aquí, 20 piezas))

4. colocar cant. piezas +

66.0 g

refer. (20 piezas) (aquí p. ej. 66 g)

5. iniciar aplicación; si está [FUNCTION] +

20 pcs

seleccionada impresión con identificación, se imprime wRef + 3.300 g

6. colocar cant. pcs. +

174 pcs

desconocida (aquí, p. ej. 174 piezas)

7. indicar peso [FUNCTION] +

574.2 pcs

8. indicar cant. piezas [FUNCTION] + 174 pcs

9. descargar balanza

0 pcs

10. borrar valor de referencia [CAL/CF] > 2 seg.

11. en caso dado, seguir desde 6

Pesada en porcentaje

Uso

Con este programa de aplicación puede determinarse el porcentaje de muestra con relación a un peso de referencia.

Características

– Memorización del valor actual de peso como porcentaje

ajustado para la inicialización al activar el programa “Pesada en porcentaje”

– Modificación de la cantidad porcentaje de referencia en

el menú, posible: ver en “Ajustes previos”

– Salida automática del peso de referencia a través

de la interfaz de datos opcional, después de finalizar la inicialización, si en el menú está ajustado “Impresión con identificación”

– Conmutación entre indicación en porcentaje e indicación

valor de peso, con la tecla [FUNCTION]

Ajustes de fábrica de parámetros

Cantidad porcentaje de referencia: 10 (código

3. 3. 2)

Page 17

Preparación

§ Ajustar en el menú programa de aplicación

“Pesada en porcentaje”: ver en “Ajustes previos” Código 2. 1. 5 Pesada en porcentaje

§ Cantidad porcentaje de referencia:

Código 3. 3. 1 5 % Código 3. 3. 2 10 % Código 3. 3. 3 20 % Código

3. 3. 4 50 %

Código 3. 3. 5 100 %

ver también en “Ajustes previos”

Ejemplo

Determinar valor de porcentaje con: memorización del peso colocado como peso de referencia

Ajustes previos (desviaciones con respecto al ajuste de fábrica): Menú: programa de aplicación “Pesada en porcentaje” (código

2 1 5)

Menú: cantidad porcentaje de referencia 100 % (código

3 3 5)

Paso Pulsar tecla Indicación/salida

1. caso dado, [ON/OFF] encender balanza

2. tarar balanza t

0.0 g

3. infomación: [FUNCTION] ref100 indicar cant. pct. refer. largo

4. colocar peso refer + 222.5 g para 100% (aquí 222,5 g)

5. iniciar aplicación, si está [FUNCTION] +

100.00 %

seleccionado impresión con identificación, Wxx% + 222.500 g se imprime

6. colocar peso desconocido +

144.94 %

(aquí, p. ej. 322,5 g)

7. indicar peso [FUNCTION] +

322.5 g

8. indicar cant. pct. [FUNCTION] +144.94 %

9. descargar balanza 0.00 %

10. borrar cant. pct. refer. [CAL/CF] > 2 seg.

11. caso dado, seguir desde 6.

Formación del valor promedio

Uso

Con este programa de aplicación, es posible pesar muestras en ambientes con extrema intranquilidad. En tales casos, se determina un valor promedio a través de varios ciclos de medición.

Características

– El resultado de medición (valor promedio aritmético)

aparece como lectura definitiva en la unidad de peso seleccionada e identificado mediante “triángulo”

– La cantidad de mediciones puede ser ajustada en el

menú: ver en “Ajustes previos”

– La indicación de la cantidad de mediciones para la forma-

ción del valor promedio (pulsar largo tecla [FUNCTION])

– Conmutar entre lectura resultado de medición y lectura

normal de peso, con la tecla [FUNCTION]

Ajustes de fábrica de parámetros

Cantidad de mediciones para la formación del valor promedio: 10 (

3. 3. 2)

Preparación

§ Ajustar en el menú programa de aplicación

“Formación del valor promedio”: ver en “Ajustes previos” Código 2. 1.12 formación del valor promedio

– Cantidad de mediciones para la formación del valor

promedio:

3. 3. 1 5 mediciones

3. 3. 2 10 mediciones

3. 3. 3 20 mediciones

3. 3. 4 50 mediciones

3. 3. 5 100 mediciones

ver también en “Ajustes previos”

Ejemplo

Determinar valor de peso en ambiente de extrema intranquilidad con 10 mediciones para la formación del valor promedio.

Ajustes previos (desviaciones respecto al ajuste de fábrica): Menú: programa de aplicación formación del valor promedio (código

2. 1.12)

Paso Pulsar tecla Indicación

1. caso dado, [ON/OFF] encender balanza

2. tarar balanza t

0.0 g

3. indicar la cantidad de [FUNCTION]

ref 10 (brevemente)

mediciones parciales largo (aquí p. ej. 10 mediciones)

4. colocar muestra (valor +

8888

peso indicado oscila,

aquí p. ej. aprox. 275 g)

5. iniciar mediciones [FUNCTION] +

8888

... 1

después de 10 mediciones + 275.5 g G

RES + 275.5 g

6. descargar balanza + 275.5 g G

(indicación fija)

7. borrar resultado medición [CAL/CF] > 2 seg.

8. en caso dado, seguir desde 4.

Page 18

Total neto/segunda memoria de tara

Con este programa de aplicación pueden determinarse los pesos de componentes para una mezcla.

Preparación

Ajustar en el menú programa de aplicación “Total neto/ segunda memoria de tara”: ver en “Ajustes previos”, código

2.1. 3

Ejemplo

Paso Pulsar tecla Indicación

1. en caso dado, [ON/OFF] encender bal.

2. colocar recipiente vacío +

65.0 g

para llenar con los componentes

3. tarar t

4. dosificar el primer +

120,5 g

componente

5. memorizar componente [FUNCTION]

0.0 g

NET

si está ajustado impresión con identificación, se imprime N1 + 120.5 g

6. dosificar sig. componente +

70,5 g

7. memorizar componente [FUNCTION] 0.0 g

NET

8. en caso dado, dosificar repetir pasos 6 y 7 los demás componentes tantas veces como

corresponda

9. indicar peso total y, [CAL/CF] > 2 seg. + 191,0 g en caso dado, dosificar hasta el peso final deseado

Conmutación de unidades

Con este programa de aplicación puede indicarse un valor de medición en dos unidades diferentes.

Ajustar en el menú programa de aplicación “Conmutación de unidades”: ver en “Ajustes previos”, código

2.1. 2

“Conmutación de unidades”

Item de menú Unidad Conversión Símbolo

1. 7. 2 o 3. 1. 2 o Gramos 1,00000000000 g

1. 7. 31) 3. 1. 31) Kilogramos 0,00100000000 kg

1. 7. 4 3. 1. 4 Quilates 5,00000000000 ct

1. 7. 5 3. 1. 5 Libras 0,00220462260 lb

1. 7. 6 3. 1. 6 Onzas 0,03527396200 oz

1. 7. 7 3. 1. 7 Onzas Troy 0,03215074700 ozt

1. 7. 8 3. 1. 8 Taeles Hongkong 0,02671725000 tlh

1. 7. 9 3. 1. 9 Taeles Singapur 0,02645544638 tls

1. 7. 10 3. 1. 10 Taeles Taiwan 0,02666666000 tlt

1. 7. 11 3. 1. 11 Granos 15,43235835000 GN

1. 7. 12 3. 1. 12 Pennyweight 0,64301493100 dwt

1. 7. 13 3. 1. 13 Miligramos 1000,00000000000 mg

1. 7. 14 3. 1. 14 Piezas por libra 1,12876677120 /lb

1. 7. 15 3. 1. 15 Taeles China 0,02645547175 tlc

1. 7. 16 3. 1. 16 Mommes 0,26670000000 mom

1. 7. 17 3. 1. 17 Quilates austriacos 5,00000000000 K

1. 7. 18 3. 1. 18 Tolas 0,08573333810 tol

1. 7. 19 3. 1. 19 Bahts 0,06578947437 bat

1. 7. 20 3. 1. 20 Mesghales 0,21700000000 MS

o = ajuste de fábrica

) = excepto en modelos con legibilidad 0,1 mg

Función

§ Conmutar entre unidad de peso 1 y unidad de peso 2:

pulsar tecla [FUNCTION]

Page 19

Ajustes previos

Ajustar parámetros (menú)

Configuración de la balanza significa adaptarla a las necesidades del usuario seleccionando en un menú parámetros predefinidos.

Ejemplo: seleccionar adaptación al lugar de instalación “Ambiente muy intranquilo” código

1. 1. 4

Paso Pulsar tecla Indicación

1. apagar balanza [ON/OFF]

2. encender balanza [ON/OFF]

y durante

la indicación de todos breve t los segmentos

$ moverse dentro de un repetidam. t 2.

nivel de menú; después ... del último ítem de menú 9. aparece otra vez primer 1. ítem de menú

3. seleccionar nivel menú 2 [PRINT] 1. 1.

4. seleccionar nivel menú 3 [PRINT] 1. 1. 2 o

5. nivel menú 3: repetidam. t 1. 1. 4

seleccionar ítem de menú

6. confirmar modific. ajuste;

“o” indica ítem de menú 2 segundos ajustado largo [PRINT]

1. 1. 4 o

$ retorno al nivel de menú

superior (desde el 3. nivel) [PRINT]

$ en caso dado, ajustar

otros ítems de menú [PRINT], t

7. memorizar ajuste pará- 2 segundos

metro y abandonar menú largo [PRINT]

o bien,

$ abandonar ajuste pará-

metro sin memorizar [ON/OFF]

> reinicio de la aplicación

0.0 g

Ajustes de parámetros (sinopsis)

o ajuste de fábrica

√ ajuste de usuario

Menú 1 Pesar 1.1. Adaptación 1.1.1 ambiente muy

de filtro tranquilo

1.1.2 o ambiente tranquilo

1.1.3 ambiente intranquilo

1.1.4 ambiente muy intranquilo

1.3. Rango 1.3.1 1/4 de dígito estabilidad 1.3.2 1/2 dígito

1.3.3 1 dígito

1.3.4 o 2 dígitos

1.3.5 4 dígitos

1.4. Unidad peso 1.4.1 o gramos para la 1.4.2 kilogramos* calibración 1.4.3 libras

1.6. Auto-cero 1.6.1 o activada

1.6.2 desactivada

1.7. Unidad ver en “Conmutación peso 1 de unidades”

2. Programas 2.1. Selecc. ver en progr. aplicación de aplicación programa correspondiente

3. Parámetros 3.1. Unidad ver en “Conmutación de aplicación peso 2 de unidades”

3.3. % piezas/ ver en progr. aplic. referencia correspondiente

5. hasta 7. relevante sólo con interf. datos incorporada: ver instrucc. correspondientes

8. Funciones 8.1. Menú 8.1.1 o ajuste de pará-

adicionales metro modificable

8.1.2 sólo leer parámetro

8.2. Función interruptor ext. relevante

sólo con interf. incorporada

8.3. Encendido 8.3.1 Off/On (batería

de la balanza apaga autom.

después de 3 min.)

8.3.2 o standby/On

9. Reset-menú 9.- Ajuste 9.- 1 restituir

de fábrica 9.- 2 o no restituible

* = excepto en modelos con legibilidad 0,1 mg

Nivel 1

Nivel 2

Nivel 3

Ajustes de fábrica

Nivel 4

Page 20

Mensajes de error

Mensajes de error aparecen por 2 segundos en la indicación principal. Luego, el programa retorna automáticamente al modo de pesada.

Indicación Causa Solución

no aparecen segmentos no hay tensión de red controle alimentación de red

no está conectado conecte adaptador de el adaptador de CA CA a la tensión de red batería o equipo de recambie batería, recargue baterías descargados equipo de baterías con un

aparato recargador externo

h excedida capac. de carga descargue el platillo de pesada

l platillo pesada sin colocar coloque platillo de pesada correctamente

roce entre platillo de pesada platillo no debe rozar con otros componentes y componentes adyacentes

e 01 desborde de lectura: disminuya la muestra

valor no representable

e 02 condición de calibración descargue el platillo de pesada

no fue observada, p. ej.: tare con la tecla t – puesta a cero calibre con lectura cero – platillo con carga

e 09 con bruto < cero sin tara Tare la balanza

e 10 tecla t bloqueada con recién después de borrar

segunda memoria tara cubierta memoria de tara mediante [CAL/CF] (total-neto) funciones de tara > 2 seg. está nuevamente en función bloqueadas entre sí la tecla de tara

e 11 valor no permisible para pulse la tecla t

la segunda mem. de tara

e 22 peso muy liviano, o bien, aumente el peso

no hay carga puesta en el platillo de pesada en los programas de aplicación

e 30 interfaz de datos bloqueada comunique al serv. tec.

para la salida de impresión BOECO

capac. carga máx. menor balanza encendida sin coloque platillo de pesada que lo indicado en colocar platillo de pesada apague y vuelva a encender “Datos técnicos” con la tecla [ON/OFF]

resultado de pesada balanza sin calibrar calibre obviamente falso faltó tarar antes de pesar tare

En caso de aparecer otros mensajes de error, comunique al servicio técnico de BOECO

Page 21

Cuidado y mantenimiento

Reparaciones

Las reparaciones deben ser realizadas sólo por técnicos autorizados. A causa de reparaciones inapropiadas pueden producirse graves peligros para el usuario.

Limpieza

!Separar la alimentación de tensión, en caso dado,

desenchufar cable de datos en la balanza

! No debe infiltrarse líquido en la balanza !No utilizar detergentes agresivos (solventes, o similares)

§ Limpiar la balanza con un paño suave humedecido

en agua jabonosa

§ Secar la balanza con un paño suave

Retirar platillo de pesada y limpiar:

§ Asir por debajo del anillo de

blindaje y levantar junto con el soporte de platillo, para no dañar el sistema de medición

Controles de seguridad

Si por algún motivo un funcionamiento libre de riesgo ya no se garantiza:

§ Desconectar adaptador de CA de la tensión de red > asegure la balanza contra el uso ulterior

Un funcionamiento libre de riesgo del adaptador de CA ya no se garantiza si: – el adaptador de CA presenta daños visibles – el adaptador de CA ya no funciona correctamente – el adaptador de CA ha estado almacenado por

largo tiempo, bajo condiciones inapropiadas

En estos casos, comunique al servicio técnico de BOECO. Las reparaciones sólo pueden ser realizadas por especialistas que: – tienen a su disposición los documentos e instrucciones

necesarias y que

– han recibido instrucción correspondiente

Eliminación de desechos, reciclado

Para el transporte, nuestros productos están protegidos por el embalaje. El embalaje está compuesto de materiales no contaminantes, los que pueden ser entregados al organismo correspondiente para el reciclado, puesto que se trata de valiosa materia prima secundaria.

Sobre el reciclado en general y de aparatos que ya no se utilizan, rogamos consultar a las autoridades locales pertinentes.

Page 22

Sinopsis

Datos técnicos

Datos técnicos generales:

Conexión de red, tensión de red a través de adaptador de CA 230 V

o 115 V, +15% … – 20%

Frecuencia de red 48 – 60 Hz

Conexión de red, corr. continua V 10 hasta 20

Adaptación a las condiciones ambientales y de funcionamiento 4 escalas optimizadas de filtro

Secuencia de indicación (según escala ajustada de filtro) s 0,1 – 0,4

Datos técnicos para modelos específicos:

Serie BBL

Modelo BBL31 BBL32

Capacidad de pesada g 210 120

Legibilidad mg 0,1 0,1

Rango de tara (substractivo) g 210 120 Repetibilidad ≤±mg 0,1 0,1 Desviación de linealidad ≤±mg 0,2 0,2

Deriva de sensibilidad dentro de +10 ... +30 °C ≤±/K 2·10

–6

2·10

–6

Respuesta de medición (típico) s 3 3

Valor pesa calibración ext. g 200 (E2) 100 (E2) (clase precisión, mínima) lb 0,4 (E2) 0,2 (E2)

Peso neto, aprox. kg 3,0 3,0

Dimensiones platillo pesada mm 80 Ø 80 Ø

Consumo eléctrico (típico) W 1,0

Rango de temperatura de empleo +10…+30 °C (273…303 K) Dimensiones (A×P×A) mm 189 ×251×300

Serie BBL

Modelo BBL42 BBL52 BBL53 BBL54

Capacidad de carga g 150 1500 610 310

Legibilidad g 0,001 0,01 0,01 0,01

Rango de tara (substractivo) g 150 1500 610 310 Repetibilidad ≤±g 0,0015 0,015 0,01 0,01 Desviación de linealidad ≤±g 0,003 0,03 0,02 0,02

Deriva de sensibilidad dentro de +10…+30 °C ≤±/K 3,3·10

–6

3,3·10–60,5·10–51·10

–5

Respuesta de medición (típico) s 2,5 2,5 2 2

Valor pesa calibración ext. g 100 (F1) 1000 (F1) 500 (F2) 100 (F2) (clase de precisión, mínima) lb 0,2 (F1) 2 (F1) 1 (F2) 0,2 (F2)

Peso neto, aprox. kg 1,6 1,4 1,1 1,1

Dimensiones platillo de pesada mm 100 Ø 150 Ø 115 Ø 115 Ø

Horas funcionamiento: – batería 9 voltios, aprox. h – – 11 11 – batería recargable 9 voltios,

carga completa, aprox. h – – 2,5 2,5

Consumo eléctrico (típico) W 0,75

Rango de temperatura de empleo 0 ... +40 °C

(263 ... 313 K, 32 °F ... 104 °F)

Dimensiones (A×P× A) mm 189 ×251×70 (sin protector de

vidrio contra las corrientes de aire)

Serie BBL

Modelo BBL61 BBL62 BBL63 BBL64 BBL71

Capacidad de pesada g 6100 3100 1500 610 6000

Legibilidad g 0,1 0,1 0,1 0,1 1

Rango de tara (substractivo) g 6100 3100 1500 610 6 Repetibilidad ≤±g 0,1 0,1 0,1 0,1 1 Linealidad ≤±g 0,2 0,2 0,2 0,2 2

Deriva de sensibilidad dentro de +10 ... +30 °C ≤±/K 0,5·10

–5

1·10–52·10–55·10–55·10

–5

Respuesta de medición (típico) s 2 2 1,5 1,5 1,5

Valor pesa calibración ext. kg 5 (F2) 1 (F2) 1 (M1) 0,5 (M1) 5 (M1) (clase precisión,

mínima

) lb 10 (F2) 2 (F2) 2 (M1) 1 (M1) 10 (M1)

Peso neto, aprox. kg 1,4 1,4 1,4 1,4 1,4

Dimensiones platillo pesada mm 150 Ø

Horas funcionamiento: – batería 9 voltios, aprox. h 11 11 11 11 11 – batería recargable 9 voltios,

carga completa, aprox. h 2,5 2,5 2,5 2,5 2,5

Consumo eléctrico (típico) W 0,75

Rango de temperatura de empleo 0…+40 °C (263…313 K, 32 °F…104 °F) Dimensiones (A×P×A) mm 189 ×251×70 (sin protector de

vidrio contra las corrientes de aire)

Marca C

La marca CE puesta en los aparatos indica que estos cumplen con los requisitos de las siguientes Directivas del Consejo de la Unión Europea:

89/336/CEE “Compatibilidad electromagnética (CEM)”

Normas Europeas aplicables (EN):

Limitación de las fuentes de distorsión: según norma EN61326-1, clase B (área residencial)

Inmunidad definida: según norma EN61326-1, clase B (área industrial)

Advertencia: Modificaciones en los aparatos o la conexión de cables o aparatos no suministrados por BOECO es de responsabilidad del usuario y deben ser controladas por el mismo y, en caso necesario, realizar las correcciones pertinentes. BOECO pone a disposición, según consultas, informaciones sobre los datos mínimos del funcionamiento de los aparatos (según las normas sobre inmunidad, más arriba mencionadas).

73/23/CEE “Material eléctrico a utilizarse con determinados límites de tensión”

Normas Europeas aplicables (EN):

EN 60950 Seguridad de los equipos de tratamiento

de la información incluyendo los equipos eléctricos de oficina

EN 61010 Requisitos de seguridad de equipos eléctricos

de medida, control y uso en laboratorio Parte 1: Requisitos generales

Al utilizarse equipo eléctrico en instalaciones, bajo condiciones ambientales que requieren altas medidas de seguridad, han de observarse las prescripciones correspondientes para la instalación.

Page 23

98648-012-04 Publication No.: WXX6050-al03091

W1A000.BOECO BBL

(GmbH+Co.) scientific equipment

Brandstwiete 4, 20457 Hamburg

t (040) 32 56 270 f (040) 32 56 27 41

E-Mail: [email protected]

Boeckel+Co
