Shoulder Harness Strap Guides

INSTALLATION AND USER’S INSTRUCTIONS

ART NOS. HW100-150, HW100-200, HW105S, HW105L

These instructions provide important information for the safe use and maintenance of all Bodypoint Shoulder Harness Strap Guides. Give these instructions to the user or their caregiver and review them to ensure that they are understood.

WARNING! Product should be installed and

tted by a qualied rehab technician.

This product is intended for mounting position-

ing harnesses. It is NOT intended for use as a transportation safety device.

WARNING! This product should only be used

for positioning a person in a wheelchair or work

chair. It is NOT intended for use as a transportation safety device, as a personal restraint device, or in any other application where its failure could

result in injury. Misuse of this product is unauthorized and unsafe.

WARNING! This product carries a limited

lifetime warranty against defects in workmanship and materials arising under normal use by the original consumer. Contact your supplier or Bodypoint for warranty claims.

For more information on Bodypoint products,

and a list of distributors outside the USA go to

www.bodypoint.com.

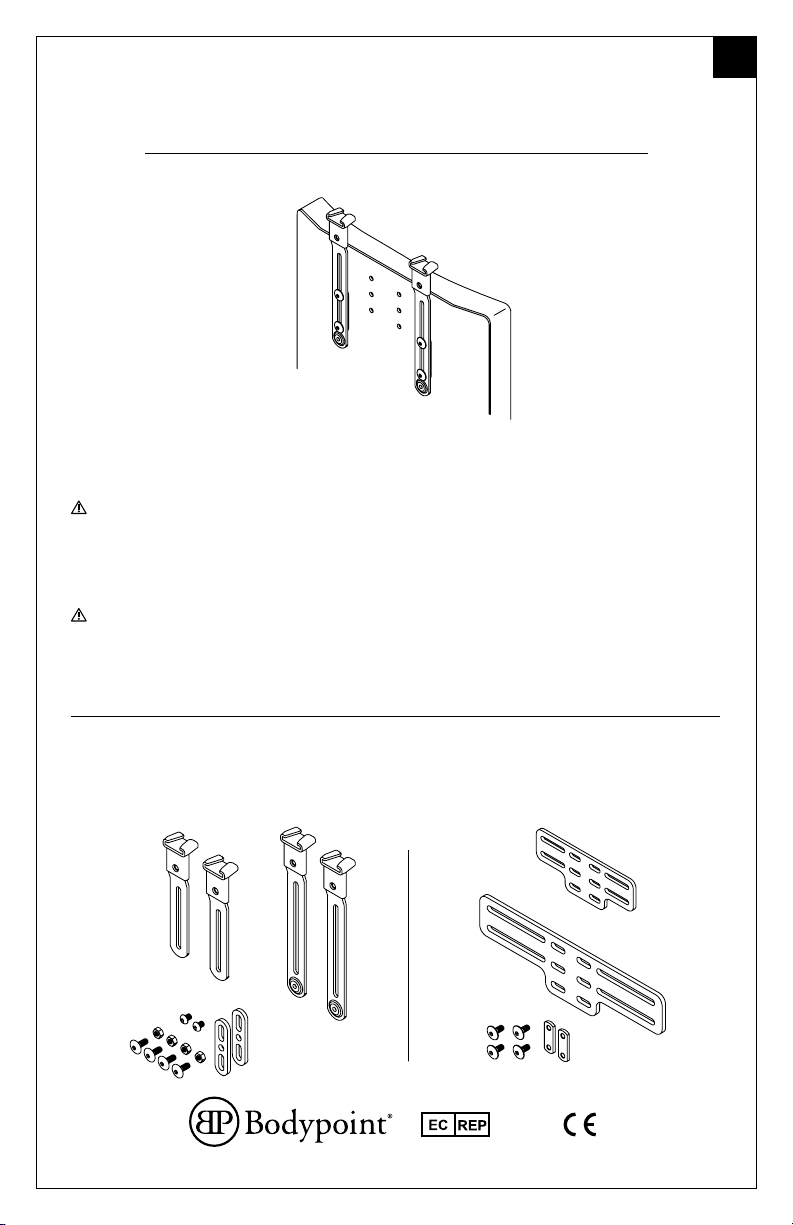

PACKAGE CONTENTS

Package may contain one or more of the following:

• Strap Guides, 150mm or 200mm long, with fasteners

• Mounting Adapter, Small (185mm) or Large (270mm wide), with fasteners

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-en 2019.3

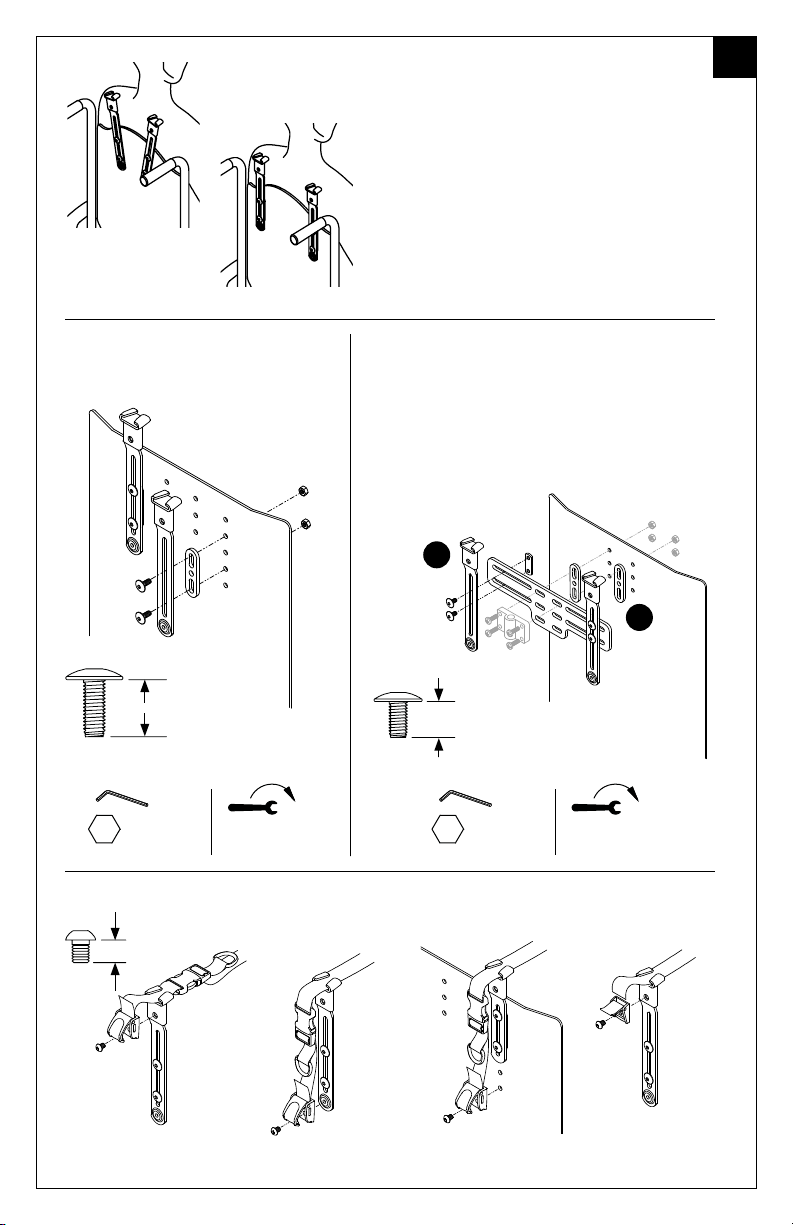

INSTALLATION REQUIREMENTS

Wheelchair with a solid backrest of metal or plastic, up to 4mm (5/32”) thick. Thicker backrests will require longer mounting screws with a minimum pullout strength of 90kg (200lbs) (Not included in package).

POSITIONING

Seat user in wheelchair and establish correct posture

with pelvic support belt. Position strap guides between neck and shoulder joint, approximately at shoulder height (adjust up/down for pressure distribution) Determine best strap guide orientation based on the user’s needs.

INSTALLATION

Strap Guide only

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

ATTACH SHOULDER HARNESS

(115 lbf-in)

INSTALLATION

with Mounting Adapter

1. Attach strap guides to mounting adapter using 12mm (1/2”) screws and nut plates.

2. Attach mounting adapter to the seat back using the headrest receiver and its screws, or other appropriate mounting hardware. (Not included in package)

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Front-Pull Rear-Pull Rear-Pull with 150mm

Strap Guide

Cam Buckle

Guías de Correas Del Arnés

Para Hombro

INSTRUCCIONES DE INSTALACIÓN Y PARA EL USUARIO

ART NOS. HW100-150, HW100-200, HW105S, HW105L

Estas instrucciones proporcionan información importante para el uso seguro y el mantenimiento de todas las guías de correas del arnés para hombro de Bodypoint. Entregue estas instrucciones al usuario o a la persona que le atienda y revíselas para asegurarse de que se comprenden.

¡ADVERTENCIA! El producto debe ser instalado

y colocado por un técnico de rehabilitación cualicado.

Este producto está diseñado para montar arneses

de posicionamiento. NO está indicado para su uso como dispositivo de seguridad en transporte.

¡ADVERTENCIA! Este producto solo debe

usarse para colocar a una persona en la silla de

ruedas o de trabajo. NO debe usarse como dispositivo de seguridad para transporte, ni como dispositivo de restricción personal o en cualquier otra aplicación en la que su mal funcionamiento

podría causarle lesiones a la persona. El uso inapropiado de este producto no está autorizado y además es inseguro.

GARANTÍA: Este producto tiene una garantía

limitada para toda la vida contra defectos de mano de obra y materiales derivados de un uso normal por el paciente original. Póngase en contacto con su suministrador o con Bodypoint si desea realizar reclamaciones bajo garantía.

Si desea obtener más información sobre productos de Bodypoint y una lista de distribuidores fuera de EE.UU., visite la página www.bodypoint.com

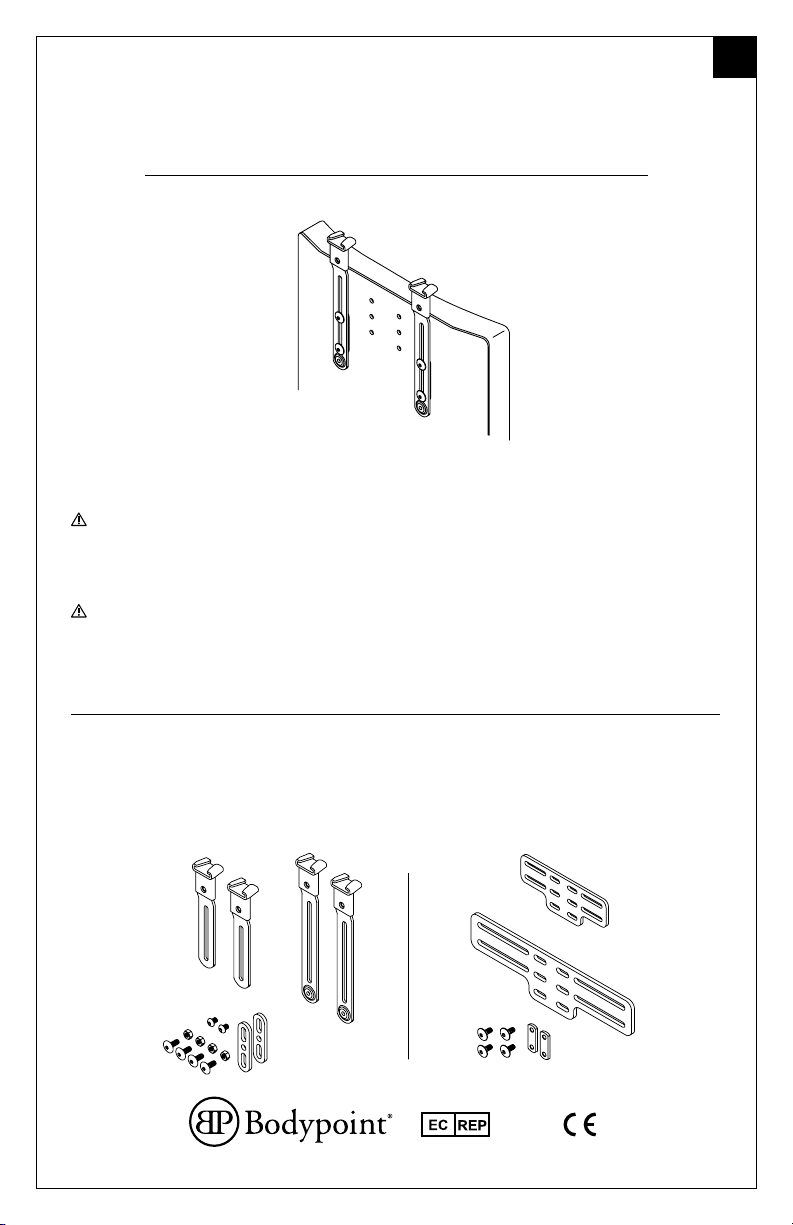

CONTENIDO DEL PAQUETE

El paquete puede contener uno o más de los siguientes elementos:

• Guías de correas, 150 mm o 200 mm de longitud, con cierres

• Adaptador de montaje con cierres

• • Adaptador de montaje, pequeño (185 mm) o grande (270 mm de ancho), con sujetadores

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-es 2019.3

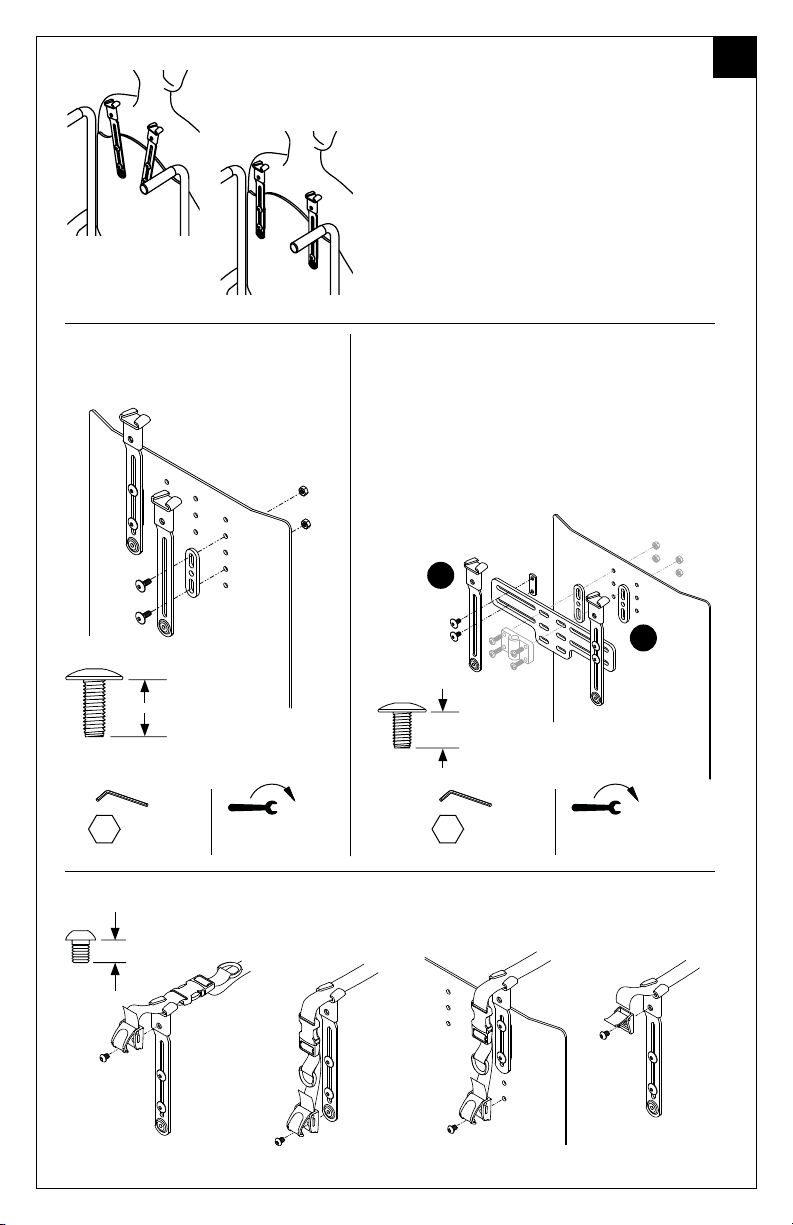

REQUISITOS PARA LA INSTALACIÓN

Silla de ruedas con un respaldo rme de metal o plástico, de un grosor de hasta 4 mm (5/32”). Respaldos más gruesos requieren tornillos de montaje más largos con una mínima fuerza de tiro de 90 kg (200 lbs) (no se incluyen en el paquete).

POSICIONAMIENTO

Siente al usuario en la silla de ruedas y establezca

la postura correcta con la correa de soporte de la

pelvis. Coloque las guías de la correa entre el cuello y la articulación del hombro, aproximadamente a la altura del hombro (ajuste hacia arriba/abajo para distribuir la presión) Determine la mejor orientación de la guía de correa en función de las necesidades del usuario.

INSTALACIÓN

Solo guía de correa

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

FIJE EL ARNÉS PARA HOMBRO

(115 lbf-in)

INSTALACIÓN

Con el adaptador de montaje

1. Fije las guías de correas al adaptador de montaje utilizando tornillos de 12mm (1/2”) y placas de anclaje.

2. Fije el adaptador de montaje al respaldo utilizando el receptor del reposacabezas y sus tornillos, u otro accesorio de montaje apropiado. (No se incluye en el paquete).

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Extracción delantera Extracción trasera Extracción trasera con una

guía de correa de 150 mm

Hebilla de leva

Guides de Sangle du Baudrier de Sécurité

CONSIGNES D’INSTALLATION ET D’UTILISATION

ART NOS. HW100-150, HW100-200, HW105S, HW105L

Ces consignes fournissent des informations importantes sur la sécurité et l’entretien de tous les guides de sangle de baudriers de sécurité Bodypoint. Remettre ces instructions à l’utilisateur ou à son soignant et les passer en revue avec eux pour vérier qu’elles sont bien comprises.

ATTENTION ! Ce produit doit être installé et

ajusté par un technicien qualié en réadaptation. Ce produit est destiné au montage de harnais de

positionnement. Il N’est PAS destiné à être utilisé en tant que dispositif de sécurité de transport.

ATTENTION ! Ce produit doit servir uniquement

à placer une personne dans un fauteuil roulant ou un fauteuil de travail. Il n’est pas conçu pour servir de ceinture de sécurité pour le transport ou de dispositif personnel de retenue, ou pour toute autre

application où ses limites pourraient causer un

préjudice corporel. Une mauvaise utilisation de ce produit est interdite et dangereuse.

GARANTIE : Ce dispositif est assorti d’une garantie limitée à vie contre les défauts d’exécution ou

de fabrication dans le cadre d’utilisation normale

par le consommateur initial. Contacter le fournisseur ou Bodypoint pour faire valoir la garantie.

Pour plus d’information sur ce produit ou d’autres

produits Bodypoint, ou pour consulter la liste des distributeurs en dehors des États-Unis, rendez-vous sur www.bodypoint.com

CONTENU DE L’EMBALLAGE

L’emballage peut contenir un ou plusieurs des éléments suivants :

• Guides de sangle, 150 mm ou 200 mm de long, avec attaches

• Adaptateur de montage avec attaches

• Adaptateur de montage, petite taille (largeur de 185 mm) ou grande taille (largeur de 270 mm), avec attaches.

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-fr 2019.3

CONDITIONS D’INSTALLATION REQUISES

Fauteuil roulant avec un dossier plein en métal ou en plastique, d’une épaisseur maximale de 4 mm (5/32”). Les dossiers plus épais nécessiteront des vis de montage plus longues ayant une force minimale de dégagement de 90 kg (200 lb) (non incluses).

POSITIONNEMENT

Asseoir l’utilisateur dans le fauteuil roulant et utiliser

la ceinture de soutien pelvien pour établir une posture adéquate. Positionner les guides de sangle entre le cou et l’articulation de l’épaule, approximativement à hauteur d’épaule (ajuster la hauteur pour répartir la pression) Déterminer la meilleure orientation

des guides de sangle en fonction des besoins de

l’utilisateur.

INSTALLATION

Guide de sangle uniquement

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

FIXER LE BAUDRIER DE SÉCURITÉ.

(115 lbf-in)

INSTALLATION

Avec adaptateur de montage

1. Fixer les guides de sangle à l’adaptateur de montage à l’aide de vis et d’écrous plats de 12mm (1/2”).

2. Fixer l’adaptateur de montage au dossier à l’aide du récepteur d’appuie-tête et de ses vis, ou d’un autre matériel de montage adapté. (Non inclus.)

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Traction avant Traction arrière Traction arrière avec guide

de sangle de 150 mm

Boucle à came

Bodypoint Monteringsfäste Bröstselar

MONTERINGS_ OCH BRUKSANVISNING

ART NOS. HW100-150, HW100-200, HW105S, HW105L

Dessa anvisningar innehåller viktig information för säker användning och underhåll av samtliga Bodypoint Monteringsfäste bröstselar. Ge anvisningarna till användare/assistent/vårdgivare eller ansvarig personal och kontrollera att de är förstådda.

VARNING! Produkten ska installeras och provas

ut av därtill kvalicerad personal. Denna produkt är avsedd för att montera bröstse-

lars övre band. Den är INTE avsedd att användas som säkerhetsbälte under transport.

VARNING! Denna produkt får endast användas

för att säkert placera en person i en rullstol eller arbetsstol. Produkten är INTE avsedd att användas som säkerhetsbälte under transport, som en fasthållningsanordning för en person eller på något

annat sätt som kan orsaka skada om produkten går sönder. Otillbörlig användning av produkten är ej tillåten och innebär fara.

GARANTI: Produkten har en livstidsgaranti mot brister i tillverkning och material som kan uppstå vid normal användning av den ursprungliga användaren. Kontakta din leverantör eller Bodypoint i garantiärenden.

Läs mer om denna och andra produkter från Bodypoint på www.bodypoint.com

FÖRPACKNINGENS INNEHÅLL

Förpackningen kan innehålla en eller era av följande:

• Bodypoint Monteringsfäste bröstselar, längd 150mm eller 200mm, med fästdetaljer

• Adapter med fästdetaljer

• Adapter med fästdetaljer, Small (185 mm bred ) eller Large (270 mm bred).

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-sv 2019.3

MONTERINGSKRAV

Rullstol med fast rygg av metall eller plast upp till 4 mm tjocklek. Ryggar med tjocklek över 4 mm kräver längre skruvar (ingår ej) som klarar en dragstyrka på minst 90 kg.

POSITIONERING

Placera användaren i rullstolen i avsedd sittställning med ett höftbälte. Montera Bodypoint Monteringsfäste bröstselar mellan nacke och axelleder, ungefär vid axelhöjd (justera upp/ ned för tryckfördelning). Bestäm bästa position för bröstselens övre band baserat på brukarens behov. Ta hänsyn till annan utrustning när placering väljs.

MONTERING

Endast Bodypoint Monteringsfäste bröstselar

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

MONTERA BRÖSTSELENS ÖVRE BAND

(115 lbf-in)

MONTERING

Med Adapter

1. Fäst Bodypoint Monteringsfäste bröstselar på Adapter med 12mm skruvar och mutterplattor.

2. Fäst Adapter på ryggstödets baksida med nackstödsfästet och dess skruvar, eller andra lämpliga fästdetaljer (ingår inte i förpackningen).

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Åtdrag framifrån Åtdrag bakifrån Åtdrag bakifrån med 150 mm

Bodypoint Monteringsfäste bröstselar

Fixlock

Olkavöiden Hihnaohjaimet

ASENNUS -JA KÄYTTÖOHJEET

ART NOS. HW100-150, HW100-200, HW105S, HW105L

Nämä ohjeet sisältävät tärkeää tietoa kaikkien Bodypointin olkavöiden hihnaohjaimien turvallisesta käytöstä ja huollosta. Anna nämä ohjeet käyttäjälle tai hoitajalle ja varmista, että ne on luettu ja ymmärretty

VAROITUS! Tuote tulee asennuttaa ja sovituttaa

pätevällä kuntoutuksen asiantuntijalla. Tuote on tarkoitettu asetteluvaljaiden kiinnit-

tämiseen. Sitä EI ole tarkoitettu kuljetuksen turvavälineeksi.

VAROITUS! Tätä tuotetta tulee käyttää

ainoastaan henkilön asettamiseen pyörätuoliin tai työtuoliin. Sitä EI ole tarkoitettu kuljetuksen turvalaitteeksi, henkilön rajoittamiseksi tai mihinkään muuhun tarkoitukseen, jossa sen rikkoutuminen voi aiheuttaa vahinkoja. Tämän

tuotteen väärinkäyttö on vaarallista eikä se ole sallittua valmistajan toimesta.

TAKUU: Tällä tuotteella on rajoitettu elinikäinen takuu, joka koskee valmistus- ja materiaalivirheitä normaalissa, alkuperäisen ostajan käytössä. Käänny jälleenmyyjäsi tai Bodypoint:in puoleen takuuasioissa.

Halutessasi lisätietoja tästä ja muista Bodypointtuotteista sekä Yhdysvaltojen ulkopuolisista jälleenmyyjistä, vieraile sivulla www.bodypoint.com.



PAKKAUKSEN SISÄLTÖ

Pakkaus saattaa sisältää yhden tai useamman seuraavista:

• Hihnaohjaimet, pituus 150 mm tai 200 mm, ja kiinnittimet

• Kiinnityssovitin ja kiinnittimet

• Kiinnitysadapteri, pieni (185 mm) tai suuri (270 mm leveä), kiinnikkeillä

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104- 2019.3

ASENNUSVAATIMUKSET

Pyörätuoli, jossa on enintään 4 mm (5/32”) paksu kiinteä metallinen tai muovinen selkänoja. Paksummat selkänojat vaativat pidemmät ruuvit ja ruuvien irrotusvoiman tulee olla ainakin 90 kg (200 lbs) (eivät sisälly pakkaukseen).

ASETTELU

Käyttäjän istuuduttua pyörätuoliin tulee hänen oikea istuma-asentonsa vakiinnuttaa lantiotukivyöllä. Aseta hihnaohjaimet niskan ja olkapäänivelen välille, noin hartioiden korkeudelle (säädä ylös/alas paineen jakamiseksi). Määritä paras hihnaohjaimen suunta käyttäjän tarpeiden mukaan.



ASENNUS

vain hihnaohjain

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

KIINNITÄ OLKAVYÖT.

(115 lbf-in)

ASENNUS

kiinnityssovittimella

1. Kiinnitä hihnaohjaimet kiinnityssovittimeen 12mm (1/2”) ruuveilla ja mutterilevyillä.

2. Kiinnitä kiinnityssovitin selkänojaan pääntuen liittimellä ja ruuveilla tai muilla asianmukaisilla kiinnityslaitteilla. (Ei sisälly pakkaukseen)

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Edestä vedettävä Takaa vedettävä Takaa vedettävä malli 150 mm:n

hihnaohjaimella

Nokkasolki

Schultergurtführungen

INSTALLATIONS- UND GEBRAUCHSANLEITUNG

ART NOS. HW100-150, HW100-200, HW105S, HW105L

Diese Anleitung enthält wichtige Informationen über die sichere Benutzung und Wartung sämtlicher Bodypoint Schultergurtführungen. Stellen Sie diese Anleitung dem Benutzer oder dem Pegepersonal zur Verfügung und besprechen Sie den Inhalt, um sicherzustellen, dass die Anleitung verstanden wurde.

ACHTUNG! Die Produkte sind von einem

Fachmann für orthopädische Technik zu installieren und anzupassen.

Dieses Produkt ist für die Montage von Leibgurten vorgesehen. Es ist NICHT zur Verwendung als Sicherheitsgurt in Fahrzeugen vorgesehen.

ACHTUNG! Dieses Produkt ist nur zu

verwenden, um eine Person in einem Rollstuhl oder Arbeitsstuhl zu positionieren. Es dient NICHT als Sicherheitsvorrichtung während des Transports, und nicht als Rückhaltevorrichtung oder als sonstige

Anwendung, bei der durch falsche Handhabung Verletzungen entstehen könnten. Ein Missbrauch dieses Produkts ist nicht zulässig und nicht sicher.

GARANTIE: Für dieses Produkt besteht eine ein-

geschränkte Gewährleistung auf Fehler in Material und Verarbeitung, die bei bestimmungsgemäßem Gebrauch durch den ursprünglichen Kunden entstehen. Wenden Sie sich im Garantiefall an den Lieferant oder Bodypoint.

Weitere Informationen über Bodypoint Produkte und eine Liste der Vertreter außerhalb der USA benden sich auf der Webseite www.bodypoint.com

LIEFERUMFANG

Die Packung kann eines oder mehrere Exemplare von Folgendem enthalten:

• Gurtführungen, 150 mm oder 200 mm lang, mit Befestigungselementen

• Montageadapter mit Befestigungselementen

• Montageadapter, klein (185 mm) oder groß (270 mm breit), mit Beschlägen

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-de 2019.3

ANFORDERUNGEN FÜR DIE INSTALLATION

Rollstuhl mit versteifter Rückenlehne aus Metall oder Kunststoff, bis zu 4 mm (5/32”) dick. Dickere Rückenlehnen erfordern längere Befestigungsschrauben mit einer Mindestabreißkraft von 90 kg (200 lbs) (nicht im Lieferumfang enthalten).

POSITIONIERUNG

Setzen Sie den Patienten in den Rollstuhl und bringen

Sie ihn mit Hilfe des Becken-Haltegurtes in die richtige Sitzposition. Positionieren Sie die Gurtführungen zwischen Hals und Schultergelenk, etwa auf Schulterhöhe (zum Druckausgleich nach oben/unten verstellen).

Bestimmen Sie die beste Ausrichtung der Gurtführun-

gen basierend auf den Anforderungen des Benutzers.

INSTALLATION

nur Gurtführung

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

BEFESTIGEN SIE DEN SCHULTERGURT

(115 lbf-in)

INSTALLATION

mit Montageadapter

1. Befestigen Sie die Gurtführungen mit 12mm (1/2”) Schrauben und Mutternplatten am Montageadapter.

2. Befestigen Sie den Montageadapter unter Verwendung der Kopfstützenaufnahme und deren Schrauben oder mittels anderer geeigneter Beschläge an der Rückenlehne. (Nicht im Lieferumfang enthalten.)

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Mit Vorderzug Mit Hinterzug Hinterzug mit 150 mm

Gurtführung

Gurtschloss

Guide Delle Cinghie a Bretellaggio

INSTALLAZIONE E ISTRUZIONI PER L’UTENTE

ART NOS. HW100-150, HW100-200, HW105S, HW105L

Queste istruzioni forniscono informazioni importanti per la sicurezza d’uso e la manutenzione di tutte

le guide delle cinghie a bretellaggio Bodypoint. Fornire queste istruzioni all’utente o all’assistente, controllando che vengano comprese.

AVVERTENZA! Il prodotto deve essere installato

e fatto indossare da un tecnico qualicato per la riabilitazione.

Il prodotto è indicato per il montaggio di imbracature di posizionamento. NON è indicato per l’uso quale dispositivo di sicurezza per il trasporto.

AVVERTENZA! Il prodotto è destinato

unicamente al posizionamento di una persona su

una carrozzina o una sedia da lavoro. Il prodotto NON è destinato all’uso come cintura di sicurezza per il trasporto, come dispositivo di immobilizzazione per la sicurezza o per qualsiasi altra

applicazione in cui il mancato funzionamento

potrebbe provocare lesioni. L’uso non appropria-

to del prodotto è vietato e pericoloso. GARANZIA: Il prodotto è coperto da una garanzia

a vita limitatamente a difetti dei materiali e di

fabbricazione che sorgano durante il normale

impiego da parte del consumatore originale. Per le richieste in garanzia, contattare il proprio fornitore o Bodypoint, Inc.

Per maggiori informazioni su questo o su altri prodotti BodyPoint, e per un elenco di distributori al di fuori degli USA, visitare www.bodypoint.com

Weitere Informationen über Bodypoint Produkte und eine Liste der Vertreter außerhalb der USA benden sich auf der Webseite www.bodypoint.com.

CONTENUTO DELLA CONFEZIONE

La confezione può contenere uno o più dei seguenti elementi:

• Guide delle cinghie, lunghezza di 150 mm o 200 mm, con dispositivi di ssaggio

• Adattatore di montaggio con dispositivi di ssaggio

• Adattatore di montaggio, piccolo (185 mm) o grande (270 mm di larghezza), con dispositivi di ssaggio

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-it 2019.3

REQUISITI PER L’INSTALLAZIONE

Carrozzina con schienale robusto in metallo o plastica, di spessore no a 4 mm (5/32”). Gli schienali più spessi devono avere viti di montaggio più lunghe con una forza minima di estrazione di 90 kg (200 lbs) (non incluse nella confezione).

POSIZIONAMENTO

Far sedere l’utente sulla carrozzina e stabilire una

corretta postura con la cintura pelvica di supporto. Posizionare le guide per le cinghie tra il collo e l’articolazione della spalle, approssimativamente all’altezza delle spalle (regolare verso l’alto o verso il basso per distribuire la pressione) Determinare

l’orientamento migliore delle guide delle cinghie in

base alle necessità dell’utente.

INSTALLAZIONE

Solo guida delle cinghie

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

(115 lbf-in)

COLLEGARE LA CINGHIA A BRETELLAGGIO

INSTALLAZIONE

Con adattatore di montaggio

1. Collegare le guide delle cinghie all’adattatore di montaggio utilizzando viti e piastrine lettate da 12mm (1/2”).

2. Collegare l’adattatore per il montaggio alla parte

posteriore del sedile utilizzando il morsetto di

ssaggio del meccanismo di regolazione del poggiatesta o altri ssaggi adatti (non inclusi nella confezione).

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Serraggio anteriore Serraggio

posteriore

Serraggio posteriore con guida

delle cinghie da 150 mm

Fibbia a camme

Guias de Fita Para Arnês de Ombro

INSTRUÇÕES DO UTILIZADOR E DE INSTALAÇÃO

ART NOS. HW100-150, HW100-200, HW105S, HW105L

Estas instruções fornecem informações importantes para a utilização e manutenção em segurança de todas as guias de ta para arneses de ombro Bodypoint. Forneça estas instruções ao utilizador ou ao acompanhante e analise-as para se assegurar de que são compreendidas.

AVISO! O produto deve ser instalado e

ajustado por um técnico de reabilitação qualicado.

Este produto destina-se a montar arneses de

posicionamento. NÃO se destina a ser usado como um dispositivo de segurança de transporte.

AVISO! Este produto deve ser utilizado apenas

para posicionar uma pessoa numa cadeira de

rodas ou cadeira de trabalho. NÃO se destina a ser usado como dispositivo de segurança, como dispositivo de imobilização pessoal ou qualquer

outra aplicação em que a sua falha resultaria em ferimentos. A utilização indevida deste produto não é autorizada e não é segura.

GARANTIA: Este produto engloba uma garantia

vitalícia limitada contra defeitos de fabrico e materiais sob utilização normal pelo comprador original. Contacte o fornecedor ou a Bodypoint, Inc. para reclamações da garantia.

Para mais informações sobre os produtos Bodypoint e uma lista de distribuidores fora dos EUA, consultar www.bodypoint.com.

CONTEÚDO DA EMBALAGEM

A embalagem pode conter um ou mais dos seguintes:

• Guias de ta, 150 mm ou 200 mm de comprimento, com xações

• Adaptador de montagem com xações

• Adaptador de montagem, pequeno (185 mm) ou grande (270 mm de largura), com elementos de xação

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-pt 2019.3

REQUISITOS DE INSTALAÇÃO

Cadeira de rodas com apoio lombar sólido em metal ou plástico, até 4 mm (5/32”) de espessura. Apoios lombares mais grossos exigem parafusos de montagem com um mínimo de força desdobrável de 90 kg (200 lbs) (não incluídos na embalagem).

POSICIONAMENTO

Sente o utilizador na cadeira de rodas e estabeleça a postura correta com o cinto de suporte pélvico. Posicione as guias de correia entre o pescoço e a articulação do ombro, aproximadamente à altura dos ombros (ajuste para cima/para baixo para distribuição da pressão) Determine qual a melhor orientação para as guias de ta conforme as necessidades do utilizador.

INSTALAÇÃO

guia de fita apenas

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

FIXE O ARNÊS DE OMBRO

(115 lbf-in)

INSTALAÇÃO Com adaptador de montagem

1. Fixe as guias de ta no adaptador de montagem utilizando parafusos e placas de porcas de 12mm (1/2”).

2. Fixe o adaptador de montagem no apoio lombar utilizando o recetor do encosto de cabeça e os respetivos parafusos ou outras ferragens adequadas. (Não incluídos na embalagem.)

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Tração à frente Tração atrás Tração atrás com guia de

ta de 150 mm

Fecho de

segurança

Stroppeførere for Skuldersele

MONTERINGS- OG BRUKSANVISNING

ART NOS. HW100-150, HW100-200, HW105S, HW105L

Denne bruksanvisningen inneholder viktig informasjon for trygg bruk og vedlikehold av alle Bodypoints stroppeførere for skulderseler. Gi denne bruksanvisningen til brukeren eller omsorgspersonen, og gjennomgå den sammen med dem, for å være sikker på at bruksanvisningen er forstått.

ADVARSEL! Produktet må monteres og tilpasses

av instruert og kvalisert personell. Dette produktet er ment for montering av posis-

jonsseler. Det er IKKE ment for bruk som sikkerhetsenhet ved transport.

ADVARSEL! Dette produktet skal bare brukes

til posisjonering av person i en rullestol eller arbeidsstol. Det er IKKE ment til bruk som sikkerhetsutstyr ved transport, som tvangsapparat eller til noen annen anvendelse hvor svikt kan medføre skade. Feil bruk av dette produktet er

ikke autorisert og er ikke trygt. GARANTI: Dette produktet er dekket av en

begrenset livstidsgaranti mot feil i utførelse og materialer som måtte oppstå ved vanlig bruk av den opprinnelige forbruker. Ta kontakt med leverandøren eller Bodypoint, Inc. hvis du har krav som du mener skal dekkes under garantien.

Se www.bodypoint.com for ytterligere informasjon om andre produkter fra Bodypoint, samt en oversikt over forhandlere utenfor USA.

PAKKENS INNHOLD

Pakningen kan inneholde en eller ere av følgende:

• Stroppeførere, 150 mm eller 200 mm lange, med festeanordninger

• Monteringsadapter med festeanordninger

• Monteringsadapter, liten (185 mm) eller stor (270 mm bred), med festeanordninger

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-no 2019.3

MONTERINGSKRAV

Rullestol med fast ryggstøtte av metall eller plast, inntil 4 mm (5/32”) tykk. Tykkere ryggstøtter krever lengre monteringsskruer med uttrekkbar styrke på minimum 90 kg (200 lb.) (ikke inkludert i pakken).

POSISJONERING

Plasser brukeren i rullestolen og opprett riktig sittes-

tilling med hoftebeltet. Posisjonér stropper mellom nakke og skulderledd, omtrent på skulderhøyde (juster opp/ned for trykkfordeling) Bestem den beste plasseringen av stroppeføreren ut fra brukerens behov.

MONTERING

Kun stroppefører

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

FEST SKULDERSELEN

(115 lbf-in)

MONTERING

med monteringsadapter

1. Fest stroppeførerne til monteringsadapteren med skruer og mutterskiver på 12mm (1/2”).

2. Fest monteringsadapteren til seteryggen med hodestøtteholderen og tilhørende skruer, eller annen passende maskinvare. (Følger ikke med i pakken)

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Strammer foran Strammer bak Strammer bak med 150

mm stroppefører

Festespenne

Stropskinner til Skulderseletøj

MONTERINGS- OG BRUGERVEJLEDNING

ART NOS. HW100-150, HW100-200, HW105S, HW105L

Denne vejledning indeholder vigtige oplysninger om sikker brug og vedligeholdelse af alle Bodypoint stropskinner til skulderseletøj. Giv disse oplysninger til brugeren eller dennes plejer, og gennemgå dem for at sikre, at de bliver forstået.

ADVARSEL! Produktet skal påsættes og

tilspændes af en person der er kvaliceret inden for genoptræning.

Dette produkt er beregnet til montering af positioneringsseler. Det er IKKE beregnet til brug som en sikkerhedsanordning under transport.

ADVARSEL! Dette produkt bør kun anvendes

til at placere en person i en kørestol eller

kontorstol. Det må IKKE anvendes som sikkerhedsudstyr under transport, som personligt fastholdelsesudstyr eller til noget andet formål,

hvor det kan forårsage tilskadekomst, såfremt det svigter. Misbrug af dette produkt er hverken godkendt eller sikkert.

GARANTI: Med dette produkt følger en begrænset livstidsgaranti mod defekter på fabrikation og materialer, der opstår under normal brug af den oprindelige køber. Kontakt Deres Bodypointforhandler ved garantisager.

Der kan indhentes yderligere oplysninger om Bodypoint-produkter, samt en liste over distributører udenfor USA, på www.bodypoint.com.

PAKKENS INDHOLD

Pakken indeholder en eller ere af følgende:

• Stropskinner (150 mm eller 200 mm lange) med spænder

• Monteringskobling med spænder

• Monteringsadapter, lille (185 mm) eller stor (270 mm bred), med skruesikringer

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-da 2019.3

MONTERINGSKRAV

Kørestol med fast ryg af metal eller plastik, op til 4 mm (5/32”) tyk. Til tykkere rygge skal monteringsskruerne være længere med en udtrækningsstyrke på mindst 90 kg (200 lbs) (medfølger ikke).

PLACERING

Sæt brugeren i kørestolen, og sørg for, at vedkommende indtager korrekt holdning, ved hjælp af hoftestøttebæltet. Anbring selestyret mellem nakke

- og skulderled omkring skulderhøjde (juster op eller ned for trykfordeling). Hvordan stropskinnerne bedst placeres, afhænger af brugeren.

MONTERING

kun stropskinne

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

FASTGØR SKULDERSELETØJET

(115 lbf-in)

MONTERING

med monteringskobling

1. Fastgør stropskinnerne til monteringskoblingen med 12mm (1/2”) skruer og spændskiver.

2. Fastgør monteringsadapteren til ryglænet med hovedstøttens holder og de tilhørende skruer, eller andet passende monteringsværktøj. (Medfølger ikke)

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Træk fremad Træk bagud Træk bagud med 150 mm

stropskinne

Spænde

Riemgeleiders Schoudergordel

INSTALLATIE- EN GEBRUIKERSHANDLEIDING

ART NOS. HW100-150, HW100-200, HW105S, HW105L

In deze handleiding vindt u belangrijke informatie voor veilig gebruik en onderhoud van Bodypoint-riemgeleiders schoudergordel. Laat deze handleiding lezen door de gebruiker of zijn/haar verzorger.

WAARSCHUWING! De gordels dienen door

een gekwaliceerd revalidatiedeskundige geïnstalleerd te worden.

Dit product is bedoeld voor het monteren van positioneringsharnassen. Het is NIET bedoeld als veiligheidshulpmiddel tijdens vervoer.

WAARSCHUWING! Dit product mag alleen

gebruikt worden om personen in een rolstoel of

werkstoel te ondersteunen. Het is NIET bedoeld voor gebruik als veiligheidsgordel tijdens vervoer, als xatie of als een andere toepassing waardoor bij

verkeerd gebruik verwondingen veroorzaakt kunnen worden. Verkeerd gebruik van dit product is niet toegestaan en onveilig.

GARANTIE: Voor dit product geldt een beperkte levenslange garantie tegen materiaal- en

fabrieksfouten die optreden bij normaal gebruik bij

de originele gebruiker. Neem contact op met uw leverancier of met Bodypoint voor garantieclaims.

Kijk voor meer informatie over Bodypointproducten en voor een overzicht van verkooppunten buiten de VS op www.bodypoint.com.

INHOUD VERPAKKING

Verpakking kan één of meer van de volgende onderdelen bevatten:

• Riemgeleiders, 150 mm of 200 mm lang, met bevestigingen

• Montage-adapter met bevestigingen

• Montageadapter, klein (185 mm) of groot (270 mm breed), met schroeven

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-nl 2019.3

INSTALLATIEVEREISTEN

Rolstoel met een rugleuning van metaal of kunststof, met een dikte van maximaal 4 mm (5/32”). Bij dikkere rugleuningen zijn er langere schroeven nodig die een minimale treksterkte hebben van 90 kg (200 lbs) (niet bij de verpakking inbegrepen).

POSITIONERING

De gebruiker in de rolstoel plaatsen en in de juiste positie plaatsen met behulp van de heupgordel.

Positioneer de riemgeleiders tussen de nek en het

schoudergewricht, ongeveer op schouderhoogte (omhoog/omlaag afstellen voor juiste drukverdeling). Bepaal de richting van de riemgeleider op basis van de behoeften van de gebruiker.

INSTALLATIE

alleen riemgeleider

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

(115 lbf-in)

BEVESTIG DE SCHOUDERGORDEL

INSTALLATIE

met montage-adapter

1. Bevestig de riemgeleiders aan de montage-adapter met schroeven van 12mm (1/2”) en plaatmoeren.

2. Bevestig de montageadapter op de achterzijde van de stoel met behulp van de hoofdsteunaansluiting en de bijbehorende schroeven, of ander geschikt bevestigingsmateriaal. (Niet in het pakket inbegrepen)

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Aantrekmechanisme

voorzijde

Aantrekmechanisme

achterzijde

Aantrekmechanisme achterzijde

met gordelgeleider van 150 mm

Gordelsluiting

Vodítka Popruhů Ramenního Postroje

INSTALACE A POKYNY PRO UŽIVATELE

ART NOS. HW100-150, HW100-200, HW105S, HW105L

Tyto pokyny poskytují důležité informace pro bezpečné používání a údržbu všech vodítek popruhů ramenních postrojů Bodypoint. Předejte tyto pokyny uživateli nebo jeho pečovateli a ujistěte se, že jim porozuměli.

VAROVÁNÍ! Výrobek by měl instalovat a

nasazovat kvalikovaný rehabilitační pracovník. Tento produkt není určen k montáži polohovacích

postrojů. NENÍ určen k použití jako bezpečnostní transportní prostředek.

VAROVÁNÍ! Tento výrobek by se měl používat

pouze k polohování osob v kolečkovém křesle nebo pracovním křesle. NENÍ určen k použití jako přepravní bezpečnostní zařízení, jako zařízení k omezení pohybu osob, ani k jinému účelu, kde by

jeho selhání mohlo způsobit zranění. Nesprávné použití tohoto výrobku je neoprávněné a nebezpečné.

ZÁRUKA: Na tento výrobek se vztahuje omezená celoživotní záruka na vady zpracování a materiálu, které se vyskytnou při běžném používání původním spotřebitelem. V případě reklamace se obraťte na dodavatele nebo společnost Bodypoint.

Další informace o výrobcích společnosti Bodypoint a seznam distributorů mimo USA najdete na stránkách www.bodypoint.com.

OBSAH BALENÍ

Balení může obsahovat jednu nebo více z následujících položek:

• Vodítka popruhů, délka 150 mm nebo 200 mm, se zapínáním

• Montážní adaptér se zapínáním

• Montážní adaptér, malý (185 mm) nebo velký (270 mm široký), se spojovacími prvky

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-cs 2019.3

POŽADAVKY NA INSTALACI

Kolečkové křeslo s pevným opěradlem z kovu nebo plastu, tloušťka až 4 mm (5/32”). Tlustší opěradlo vyžaduje použití delších montážních šroubů s minimální nosností v tahu 90 kg/200 lb (nejsou součástí balení).

UMÍSTĚNÍ

Posaďte uživatele do kolečkového křesla a nastavte správnou pozici pomocí pánevního podpůrného pásu. Vodítka popruhu nastavte mezi krční a ramenní kloub, přibližně do výšky ramen (kvůli rozložení tlaku je upravte nahoru/dolů). Správnou orientaci vodítek popruhů přizpůsobte potřebám uživatele.

INSTALACE

pouze vodítko popruhu

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

PŘIPOJTE RAMENNÍ POSTROJ.

(115 lbf-in)

INSTALACE

s montážním adaptérem

1. Připojte vodítka popruhů k montážnímu adaptéru pomocí 12mm (1/2”) šroubů a matic.

2. Upevněte montážní adaptér k opěradlu pomocí úchytu opěrky hlavy a jeho šroubů nebo jiných montážních prvků. (Není součástí balení)

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Utažení vpředu Utažení vzadu Utažení vzadu pomocí 150 mm

vodítka popruhů

Přezka

Držala za Pasove za Ortozo za

Zravnanje Položaja Hrbtenice

NAVODILA ZA NAMESTITEV IN UPORABO

ART NOS. HW100-150, HW100-200, HW105S, HW105L

Ta navodila vsebujejo pomembne informacije za varno uporabo in vzdrževanje vseh držal za pasove za ortozo za zravnanje položaja hrbtenice Bodypoint. Ta navodila predajte uporabniku ali njegovemu negovalcu ter jih skupaj preglejte in tako zagotovite, da oseba razume navodila.

OPOZORILO! Izdelek mora namestiti in pritrditi

usposobljen strokovnjak za rehabilitacijo. Ta izdelek je predviden za pravilno namestitev or-

toz. NI namenjen uporabi kot varnostni pripomoček za prevoz.

OPOZORILO! Ta izdelek je namenjen samo

uporabi za namestitev osebe v invalidski oz. delovni voziček. NI namenjen za uporabo kot varnostni pripomoček za transportiranje, pripomoček za omejitev premikanja oseb ali za kakršno koli drugo

uporabo, pri kateri lahko njegovo nedelovanje povzroči poškodbe. Zloraba tega izdelka ni dovoljena in je nevarna.

GARANCIJA: Ta izdelek ima omejeno doživljenjsko garancijo na napake pri izdelavi in materiale, ki temelji na običajni uporabi s strani prvotnega uporabnika. V primeru garancijskih zahtevkov se obrnite na svojega dobavitelja ali podjetje Bodypoint.

Več informacij v Bodypoint izdelkih in seznam dobaviteljev izven ZDA najdete na spletni strani www.bodypoint.com.

VSEBINA KOMPLETA

Komplet lahko vsebuje enega ali več spodaj naštetih izdelkov:

• Držala za pasove, dolga 150 ali 200 mm, s pritrdili

• Namestitveni adapter s pritrdili

• Montirajte adapter, majhen(185 mm) ali veliki (širok 270 mm) s pritrdilnimi elementi

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-sl 2019.3

ZAHTEVE ZA NAMESTITEV

Invalidski voziček s trdnim naslonjalom za hrbet iz kovine ali plastike, debeline do 4 mm (5/32”). Debelejše naslonjalo za hrbet zahteva daljše namestitvene vijake z izvlečno silo vsaj 90 kg (200 lbs) (niso vključeni v kompletu).

NAMESTITEV V PRAVILEN POLOŽAJ

Uporabnika posadite v invalidski voziček in s pasom za podporo medenice zagotovite pravilno držo. Namestite vodila traku med vratom in ramenskim sklepom, približno na višini ramena (nastavite navzgor / navzdol za porazdelitev pritiska) Glede na potrebe uporabnika določite najboljšo usmerjenost držal za pasove.

NAMESTITEV

samo za držala za pasove

NAMESTITEV

z namestitvenim adapterjem

1. Držala za pasove pripnite na namestitveni adapter z uporabo 12mm (1/2”) vijakov in matičnih ploščic.

2. Montažni adapter pritrdite na naslon sedeža s sprejemom naslonjala za glavo in vijaki, ali drugo ustrezno montažno opremo. (Niso vključeni v paket)

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

PRITRDITE ORTOZO ZA ZRAVNANJE POLOŽAJA HRBTENICE

(115 lbf-in)

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

Sprednji poteg Zadnji poteg Zadnji poteg s 150 mm

držalom za pas

Zaponka

肩部ハーネスストラップガイド

取付・取扱説明書

ART NOS. HW100-150, HW100-200, HW105S, HW105L

この説明書にはBodypointのすべての肩部ハーネスストラップガイドの安全な使用とメンテナンスに必要な重

要情報が記載されています。使用者またはその介護人にこの説明書を渡し、内容を説明して、使い方が確実に理解されるようにしてください。

警告! ! 製品は有資格のリハビリ技師が取付け、固

定してください。

本製品は取付け位置決めハーネスの取付けを意図しています。輸送用安全装置としての使用は意図していません。

警告！本製品は車椅子または作業椅子に座ってい

る人の位置決めにのみ使用してください。輸送用安全

装置、個人用拘束装置としての使用、または故障が傷

害を招く可能性のあるその他の適応での使用は意図

していません。本製品の誤用は認可されず、危険です。

保証：この製品には、オリジナルの消費者による正常な使用から生ずる材料および仕上がりにおける瑕疵に対する生涯限定保証が付いています。保証請求については、サプライヤーまたはBodypointに連絡してください。

Bodypoint製品の詳細情報、および米国外の販売

代理店の一覧は、 www.bodypoint.comをご覧ください。

パッケージの内容パッケージは以下を一つ以上を含む場合があります。

• ストラップガイド、長さ150mmまたは200mm、ファスナー付き

• ファスナー付き取付けアダプタ

• 固定具付取付アダプター小 (185mm) または大 (幅270mm)

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-ja 2019.3

取付け要件最大厚さ 4mm (5/32”) の金属またはプラスチック製

の固い背もたれ付き車椅子。厚めの背もたれには最低 90kg (200lb) の引抜き強度のある長めの取付けねじが必要です (同梱されていません)。

位置決め使用者に車椅子に座ってもらい、骨盤支持ベルトで姿勢を

正します。ストラップを頸部と肩関節の間に、肩の高さ程度の位置にします。(圧力配分により上下を調整します) 使用者のニーズに基づいてストラップガイドの最善の向きを決めてください。

取付け – ストラップガイドのみ

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

(115 lbf-in)

肩部ハーネスを装着します。

取付け – 取付けアダプタ付き

1. 12mm (1/2”) ねじとナットプレートを使ってストラップガイドを取付けアダプタに装着します。

2. ヘッドレスト受けとそのねじ、またはその他の適切な固定具を使って取付けアダプタをシートの背に装着します。( 同梱されていません。)

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

フロントプルリアプル 150mm ストラップガイ

ド付きリアプル

キャムバックル

肩带导带槽

安装和使用者说明

ART NOS. HW100-150, HW100-200, HW105S, HW105L

这些说明提供了安全使用和维护所有 Bodypoint 肩带导带槽的重要信息。将这些说明提供给使用者或其照护者并进行讲解，确保其理解说明内容。

警告！产品应该由合格的康复技师安

装和调试。本产品适用于安装定位带。不适合用作

交通安全装置。

警告！本产品仅可用于在轮椅或工作椅中固定使用者。本产品不适合用作交通安全装置、个人束缚装置，或其他任何因装置故障可能导致人身伤害的应用。本产品的错误用途未经授权，并且

包装内容包装内可能包含以下一个或多个组件：

• 导带槽，长 150mm 或 200mm，含紧固件

• 安装适配器（含紧固件）

• 安装适配器，小型（185mm）或大型（270mm 宽），带扣

是不安全的。担保：本产品针对原始消费者正常使用

下出现的工艺和材料缺陷提供有限终身保修。有关保修索赔，请联系您的供应商或 BODYPOINT。

有关 BODYPOINT 产品的更多信息以及美国境外的分销商列表，请访问 WWW. BODYPOINT.COM。

MDSS GmbH Schiffgraben 41 D-30175 Hannover Germany

558 First Ave. S., Suite 300 | Seattle, WA 98104 | 206.405.4555 | 800.547.5716 | www.bodypoint.com

BPI104-zh 2019.3

安装要求带有牢固的金属或塑料靠背的轮椅，靠背厚度最大为 4mm (5/32”)。如果厚度大于这一数值，则需要拉拔强度不低于 90kg (200lbs) 的安装螺钉（未在包装中附带）。

定位让使用者坐在轮椅中并使用骨盆支撑腰带保持正确的坐姿。将绑带导引固定在颈部和肩部关节处，约肩高位置（向上/向下调整压力分配）根据用户的需要确定导带槽的最佳方向。

安装 – 仅导带槽

16mm (5/8”)

5/32” (4mm) 5/32” (4mm)13 NM MAX

固定肩带。

(115 lbf-in)

安装 – 含安装适配器

1. 使用 12mm (1/2”) 螺钉和螺帽片将导带槽固定到安装适配器上。

2. 使用靠枕接口和螺钉或其他合适的安装硬件将安装适配器固定到椅背上。（未在包装中附带）

12mm (1/2”)

13 NM MAX

(115 lbf-in)

8mm (3/8”)

前拉件后拉件带150mm 导带槽的后拉件压扣

Bodypoint HW100-150, HW100-200, HW105S, HW105L Installation And User Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
