Page 1
Descrizione prodotto
Il modulo RFM-TX1.1 / RFM-TX2.1 è un dispositivo che consente di trasmettere i dati di lettura rilevati
dai contatori d’acqua serie –RFM prodotti da B METERS.
Il dispositivo deve essere configurato tramite il software di configurazione B METERING. Questo
permette di impostare il tempo di utilizzo, le diverse opzioni di funzionamento e consente di creare
liste di dispositivi. Si rimanda al manuale del software per una descrizione dettagliata delle funzioni e
delle opzioni di configurazione disponibili.
Contenuto della confezione
Modulo RFM-TX1.1 / RFM-TX2.1
Sigillo anti-manomissione
Adesivo anti-manomissione
Guida installazione
Dati tecnici
Temperatura di funzionamento: da +1°C a +55 °C
Alimentazione Batteria al litio 3.6V Li-SOCI2 – 2,4 Ah (IP65); 3,8 Ah (IP68)*
Durata massima della batteria: 10 anni**
Interfaccia radio: WMBUS EN14757-4 @868MHz [<10mW] – Compatibile OMS
Configurazione: tramite software B METERING e ricevitore RFM-RX2
Livello protezione: IP65 (su richiesta IP68***)
Portata di trasmissione: fino a 300 metri****
Dimensioni: Ø=67 mm x H=29 mm (IP65); Ø=67 mm x H=32 mm (IP68)
Peso: 43g (IP65); 85g (IP68).
* Le batterie non sono sostituibili. NON TENTARE SOSTITUZIONI di alcun tipo. Eventuali tentativi
comporteranno la perdita della garanzia, inoltre potrebbero danneggiare irrimediabilmente il
dispositivo.
** La vita della batteria dipende dalle impostazioni relative alla finestra temporale di utilizzo in fase di
configurazione e dalle condizioni ambientali. Una stima della vita della batteria viene fornita dal
software.
***IP68: massimo 24 ore di sommersione continua ad 1 m di profondità
**** in condizioni di propagazione ottimali, i valori della portata dipendono dalle condizioni fisiche
(costruzione edificio, situazione climatica,…) nelle quali si propaga il segnale radio possono quindi
variare.
Installazione
L’installazione del modulo RFM-TX1.1 è prevista esclusivamente sui contatori serie GSD8-RFM,
mentre l’installazione del modulo RFM-TX2.1 è prevista esclusivamente sui contatori serie GMDM-
RFM e GMDX-RFM.
Si consiglia di posizionare il modulo RFM-TX1.1 / RFM-TX2.1 lontano da masse metalliche o da
qualsiasi potenziale schermatura radio, in luogo protetto da manomissioni.
Il dispositivo deve essere configurato con apposito software B METERING per il suo funzionamento.
L’installatore ha il comp ito di verificare le condizioni di propagazione del segnale radio durante
l’installazione.
Messa in servizio
Configurare il modulo tramite l’uso del ricevitore RFM-RX2 e del software B METERING. Per
l’inizializzazione premere il pulsante rosso posto sulla piastra inferiore del dispositivo.
Durante la fase di configurazione il LED rosso lampeggerà. La configurazione può ritenersi conclusa
con successo quando il LED rosso lampeggia per circa 20 secondi. Nel caso in cui il LED rosso lampeggi
per un paio di secondi soltanto, la configurazione non si è conclusa con successo e sarà necessario
ripetere la procedura. Per le istruzioni di configurazione complete si rimanda alla documentazione del
software.
Una volta conclusa la configurazione, collegare il modulo sul contatore come mostrato in figura.
E’ assolutamente necessario far combaciare l’indice ottico del contatore all’interno del foro posto
sulla piastra del modulo. Con una mano, tenere fermo il quadrante ruotabile del contatore, con l’altra
mano, spingere dunque delicatamente il modulo e ruotarlo in senso orario per fissarlo al contatore.
Verificare su software di lettura la corretta ricezione radio e l’assenza di eventuali allarmi. Per evitare
potenziali manomissioni del modulo, è possibile inserire il sigillo di c olore arancione all’interno dei
due fori posti sul lato sinistro del modulo ed applicare il sigillo adesivo.

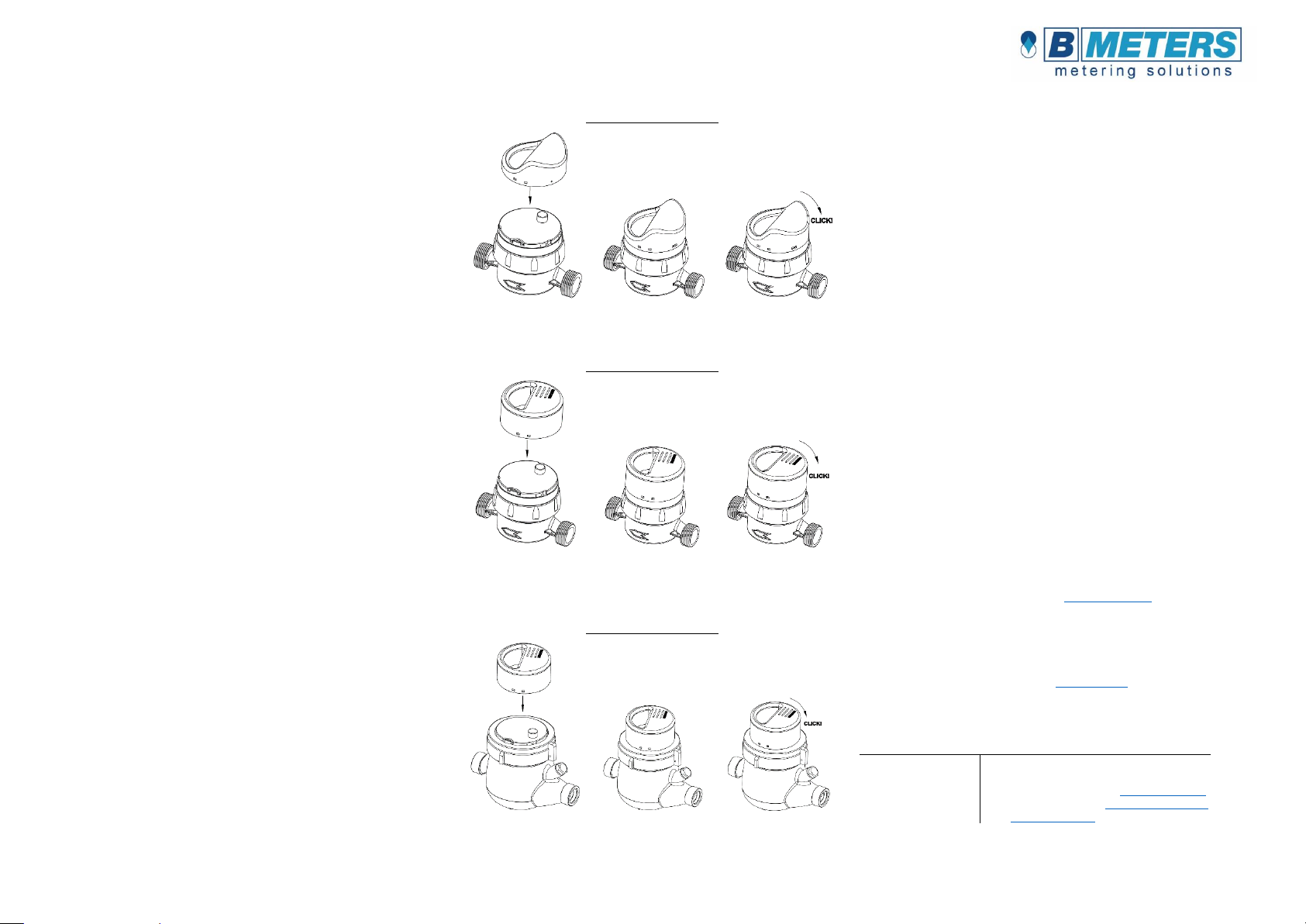

Installazione RFM-TX1.1 IP65:
Fase 1
Fase 2
Fase 3
Installazione RFM-TX1.1 IP68:
Fase 1
Fase 2
Fase 3
Installazione RFM-TX2.1 IP68:
Fase 1
Fase 2
Fase 3
Precauzioni di sicurezza
Durante il processo di installazione, maneggiare il dispositivo con cura, non schiacciare, non
esporre a ca riche elettrostatiche che potrebbero danneggiare irrimediabilmente il dispositivo,
non installare vicino a sorgenti di calore (come radiatori, condizionatori, convettori ecc..).
Il dispositivo non contiene materiale pericoloso, in conformità alle direttive europee
91/157/EEC, 93/86/EEC e 2002/95/EC (RoHS). Alla fine del ciclo di vita del dispositivo, è
necessario smaltire il prodotto come specificato nella direttiva RAEE 2012/19/UE per i paesi
dell’Unione, o comunque sempre in ottemperanza delle leggi e norme locali. Non bruciare, non
sottoporre ad alte temperature.
Il modulo RFM-TX1.1 / RFM-TX2.1 fu nziona in modo affidabile nelle condizioni ambientali
specificate in questo manuale. Eventuali interventi non autorizzati e/o cambiamenti di uso e
funzionamento possono provocare malfunzionamenti o il danneggiamento del prodotto.
Garanzia
Il periodo di garanzia è posto a 24 (ventiquattro) mesi dalla data di spedizione del materiale. Tale
garanzia è limitata a vizi di progettazione, materiali e lavorazione evidenziatisi in condizioni di normale
utilizzo e manutenzione. Questa garanzia è valida ed eseguibile nel paese in cui è stato acquistato il
prodotto. Nel caso dell'Unione Europea, la garanzia è valida per tutti i paesi della Comunità.
Per ottenere il servizio di garanzia, è richiesto di rispettare le seguenti clausole:
1. I prodotti devono essere consegnati per la riparazione a spese del Cliente.
2. La garanzia del prodotto sarà soggetta alla mostra di un documento fiscale (fattura di vendita),
che attesta la data di acquisto del prodotto.
3. La riparazione non influisce sulla data originale della scadenza della garanzia e n on comporta
il rinnovo o la proroga.
4. Se al momento della riparazione il prodotto non presenta alcun difetto, verrà addebitato il
costo dell'analisi tecnica.
5. La garanzia è nulla se il g uasto è dovuto a: impatti, cadute, abuso del prodotto, utilizzo di
batterie non originali, incidenti, alterazioni del prodotto, sostituzione / distacco delle
guarnizioni e / o manomissioni del prodotto. Allo stesso modo, non vi è copertura anche per i
danni causati durante il trasporto se le confezioni utilizzate non sono idonee.
6. La garanzia non copre la batteria del prodotto.
7. La garanzia non copre l'incapacità di utilizzare il prodotto, altrimenti causano danni accidentali
o consequenziali o altre spese sostenute dall'acquirente.
8. La garanzia n on copre eventuali danni causati da un utilizzo diverso da quello indicato nel
presente manuale.
Assistenza sui prodotti
Nel caso in cu i il prodotto dovesse richiedere assistenza tecnica, contattare il Vs. fornitore oppure il
servizio di supporto After-Sales B METERS all’indirizzo [email protected].
Dichiarazione di Conformità
Con la presente B METERS dichiara che questo RFM-TX1.1 / RFM-TX2.1 è conforme ai requisiti
essenziali ed alle altre disposizioni pertinenti stabilite dalla Direttiva 2014/53/UE. La dichiarazione
completa può essere scaricata dal sito web ufficiale www.bmeters.com.
Info Contatti
B METERS Srl
Via Friuli 3
Gonars (UD) – 33050
Italia
Tel: +39 0432931415
Fax: +39 0432992661
E-Mail (vendite/informazioni): [email protected]
E-mail (assistenza tecnica): [email protected]
Web: www.bmeters.com
RFM-TX1.1 / RFM-TX2.1
Modulo Wireless MBUS 868 MHz OMS per contatori B METERS
RFM-TX1.1_RFM-TX2.1_QUG Quick User Guide v1.0
Page 2
Product description
The RFM-TX1.1 / RFM-TX2.1 module is a device that allows to transmit the reading data detected by
the RFM-series water meters manufactured by B METERS.
The device must be configured by using the B METERING configuration software. This allows to s et
the working time, all the other working options and it allows to create devices lists. Please refer to the
configuration software manual for a detailed description of the configuration featu res and options
available.
Package Content
RFM-TX1.1 / RFM-TX2.1 module
Anti-tampering seal
Anti-tampering sticker
Installation guide
Technical data
Working temperature: From +1°C to +55 °C
Power supply voltage: Lithium battery 3.6V Li-SOCI2 - 2,4 Ah (IP65); 3,8 Ah (IP68)*
Maximum battery duration: 10 years**
Radio interface: WMBUS EN14757-4 @868MHz [<10mW] – OMS Compatible
Configuration: by using B METERING software and RFM-RX2 receiver
Protection level: IP65 (on request IP68***)
Transmission range: up to 300 meters****
Dimensions: Ø=67 mm x H=29 mm (IP65); Ø=67 mm x H=32 mm (IP68)
Weight: 43g (IP65); 85g (IP68).
* Batteries are not replaceable, DO NOT ATTEMPT TO REPLEACE. Any attempt will void the warranty,
moreover will irreversibly damage the device.
** The battery life strongly depends on the working time window, set during the configuration process,
and on the environmental conditions. Estimation of the battery life is given by the configuration
software.
***IP68: maximum 24 hours of continuous submersion at 1 m depth
****Under optimal propagation conditions, the radio range depends on physical conditions (building
constructions, climatic conditions, …) where propagation of the radio signal can therefore vary.
Installation
The installation of the RFM-TX1.1 module is allowed on the GSD8-RFM meters only and the
installation of the RFM-TX2.1 module is allowed on the GMDM-RFM / GMDX-RFM meters.
It is recommended to install the RFM-TX1.1 / RFM-TX2.1 module away from metal objects or any
potential radio shielding, in an place protected from tampering.
For its functioning, the device must be configured by using the B METERING software. The installer
has the task of checking the propagation conditions of the radio signal during installation.
Commissioning
Configure the radio module by using the RFM-RX2 receiver and the B METERING Software. To
complete the configuration process, press the red button located on the lower plate of the module.
During the configuration process, the red LED will start to blink. The configuration can be considered
as successfully completed when the red LED keeps blinking for 20 seconds or so. If the red LED blinks
for a couple of seconds only, the configuration wasn’t successful and it will be necessary to repeat the
procedure. For the complete configuration instructions, please refer to the software manual.
Once the configuration is completed, connect the module on the meter as shown in the picture.
It is absolutely necessary to pair the optical index of the meter inside the hole placed on the plate of
the module.
With one hand, keep the meter rotating dial steady, with the other hand press then carefully the
module and turn it in a clockwise direction to lock it to the meter.
Check on the reading software the correct data collection and check that no alarm is active.
To avoid possible frauds on the module, it is possible to insert the orange seal in the two small ho les
placed on the left side of the module and apply an adhesive seal.
RFM-TX1.1 IP65 installation:
Step 1
Step 2
Step 3
RFM-TX1.1 IP68 installation:
Step 1
Step 2
Step 3
RFM-TX2.1 IP68 installation:
Step 1
Step 2
Step 3
Safety
During the installation process, handle the device with care, don’t crush, don’t bent, don’t
exposure to electrostatic discharges which could damage permanently the device, do not install
close to heat sources (radiators, conditioners, convectors etc..).
The RFM-TX1.1 / RFM-TX2.1 module doesn’t contain hazardous materials in accordance with
European directives 91/157/EEC, 93/86/EEC, and 2002/95/EC(RoHS). The device requires
specific disposal on the end of its lifetime. Recycling is mandatory or recommended following
the Directive RAEE 2012/19/UE inside European Union region, or anyway dispose in accordance
with local laws and regulations. Do not burn, or undergo to high temperatures.
The RFM-TX1.1 / RFM -TX2.1 works reliably in the environmental conditions specified in this
manual. Any unauthorized intervention and/or modification may cause malfunctions or total
damaging of the product.
Warranty
The warranty period is set at 24 (twenty-four) months from the date of the shipping of the material.
Warranty is against defects in materials or workmanship when the product is properly used and
maintained i n n ormal efficiency. This Warranty is valid and enforceable i n the country where the
product was purchased. In the event that the product has been purchased in a country of the
European Union, the warranty is still valid in all countries of the Community.
To obtain warranty service, it is requested to comply with the following clauses:
1. Products must be delivered for repair at the expense of the customer.
2. The product warranty will be subject to the exhibition of a tax document (receipt, receipt or
bill of sale), which attests to the date of purchase of the product.
3. The repair will not affect the original date of expiration of the warranty and will not involve
the renewal or extension thereof.
4. If at the time of the repa ir, the product has not any defect, it will be charged the costs of the
technical analysis.
5. The warranty is void if the failure was due to: impacts, falls, misuse or abuse of the product,
use of non-original batteries, accidents, product alteration, replacement/detachment of seals
and/or product tampering. T he same also does not cover damage caused during transport if
packages used are unsuitable.
6. The warranty is not covering the battery of the product.
7. The warranty does not cover the inability to use the product, other costs incidental or
consequential damages or other expenses incurred by the purchaser.
8. The warranty doesn’t cover damage to the prod uct caused by usage in any other way than
described in this manual.
Support on the products
If the product needs to be sent to the technical assistance, contact your dealer o r contact the
BMETERS After sales service at [email protected].
Declaration of Conformity
Hereby, B METERS, declares that this RFM-TX1.1 / RFM-TX2.1 is in compliance with the essential
requirements and other relevant provisions of Directive 2014/53/EU.
The complete declaration can be downloaded from the official website www.bmeters.com.
Contact Info
B METERS Srl
Via Friuli 3
Gonars (UD) – 33050
Italy
Tel: +39 0432931415
Fax: +39 0432992661
E-Mail (sales/informations): [email protected]
E-mail (technical support): [email protected]
Web: www.bmeters.com
RFM-TX1.1 / RFM-TX2.1
868 MHz Wireless MBUS module for B METERS water meters

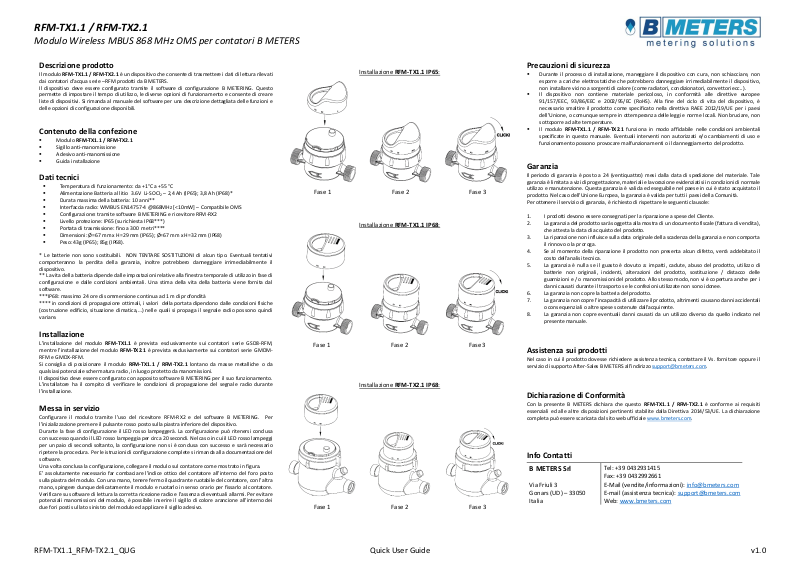

RFM-TX1.1_RFM-TX2.1_QUG Quick User Guide v1.0
Loading...
