Blumfeldt Cosmic Beam,10033698,10033699,10033700, Cosmic Beam Plus XXL, Cosmic Beam Plus Instruction Manual

Cosmic Beam

Hinweis: Dieses Produkt ist nur für gut isolierte Räume oder für den

Heizstrahler Patio Heater Radiador Radiateur Radiatore

10033698 10033699 10033700

gelegentlichen Gebrauch geeignet. Note: This product is only suitable for well insulated spaces or occasional use. Advertencia: Este producto está indicado únicamente en lugares abrigados o para una utilización punctual. Remarque : Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle. Nota: Questo prodotto è adatto solo per spazi ben isolati o uso occasionale.

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

INHALTSVERZEICHNIS

Technische Daten3 Konformitätserklärung3 Sicherheitshinweise4 Geräteübersicht6 Installation7 Bedienung10 Reinigung und Pege12 Hinweise zur Entsorgung13 Produktdatenblatt14

TECHNISCHE DATEN

Artikel Cosmic Beam Plus XXL Cosmic Beam Plus

Artikelnummer 10033698 10033699 10033700

Stromversorgung 220-240 V ~ 50/60 Hz

Leistung (Watt) 3000 W 2400 W

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

English 17 Español 31 Français 45 Italiano 59

2014/30/EU (EMV) 2014/35/EU (LVD) 2011/65/EU (RoHS) 2009/125/EG (ErP)

SICHERHEITSHINWEISE

• Lesen Sie alle Anweisungen, bevor Sie dieses Gerät benutzen.

• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es in Betrieb ist.

• Diese Heizung wird während der Benutzung heiß. Berühren Sie nicht die

heißen Ober ächen.

VORSICHT

Verbrennungsgefahr! Einige Teile dieses Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere

Aufmerksamkeit ist erforderlich, wenn Kinder und schutzbedürftige Personen anwesend sind.

• Bewegen Sie das Gerät nicht, wenn es in Betrieb ist. Warten Sie, bis die Heizung vollständig abgekühlt ist, bevor Sie sich bewegen, und überprüfen Sie, ob sie vom Stromnetz getrennt wurde.

• Stellen Sie das Gerät mindestens 1 m entfernt von leicht brennbaren Materialien wie Möbeln, Bäumen, Blättern, trockenem Gras und Sträuchern auf.

• Die Heizung darf nicht mit dem Heizelement nach oben zur Decke zeigen. Das Heizelement muss der zu beheizenden Fläche zugewandt sein.

Hinweis: Um eine Überhitzung zu vermeiden, darf die Heizung nicht

abgedeckt werden. Benutzen Sie das Gerät nicht zum Trocknen von Kleidung.

• Halten Sie Kinder und Haustiere vom Gerät fern.

• Kinder ab 8 Jahren, physisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für Sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden. Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. Kinder ab 8 Jahren dürfen das Gerät nur unter Aufsicht reinigen.

• Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung darf von Kindern nicht ohne Aufsicht durchgeführt werden.

• Benutzen Sie das Gerät nicht, wenn es Anzeichen von Schäden oder Fehlfunktionen zeigt.

• Versuchen Sie nicht, elektrische oder mechanische Funktionen an diesem Gerät zu reparieren oder einzustellen. Das Gerät enthält keine vom

Benutzer zu wartenden Teile. Nur eine quali zierte Elektrofachkraft sollte

Wartungs- oder Reparaturarbeiten durchführen.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem

Kundendienst oder ähnlich quali zierten Personen ausgetauscht werden,

um eine Gefährdung zu vermeiden.

• Fassen Sie das Heizelement nicht mit bloßen Händen an. Wenn es versehentlich berührt wird, entfernen Sie Fingerabdrücke mit einem weichen Tuch, da sich diese sonst in das Element einbrennen und einen vorzeitigen Ausfall der Heizung verursachen.

• Ersetzen Sie das Heizelement nicht oder versuchen Sie nicht, es zu entfernen.

• Dieses Produkt ist für den Innen- und Außenbereich geeignet. Verwenden

Sie diese Heizung nicht in der unmittelbaren Umgebung eines Bades, einer

Dusche oder eines Schwimmbades.

• Dieses Produkt darf nicht über einen längeren Zeitraum der Witterung ausgesetzt werden.

• Berühren Sie den Stecker nicht mit nassen oder feuchten Händen.

• Verlegen Sie das Netzkabel nicht unter Teppichböden. Decken Sie das Netzkabel nicht mit Teppichen, Läufern oder ähnlichen Abdeckungen ab.

Verlegen Sie das Netzkabel so, dass keiner darüber stolpert.

• Wickeln Sie das Netzkabel nicht um das Gerät.

• Achten Sie darauf, dass keine Fremdkörper in die Lüftung oder Öffnung der Heizung eindringen, da dies zu Stromschlag, Feuer oder Beschädigung des Gerätes führen kann.

• Um einen möglichen Brand zu vermeiden, dürfen die Lüftungsschlitze nicht blockiert werden.

• Die Heizung hat heiße und funkenbildende Teile im Inneren. Verwenden

Sie sie nicht in Bereichen, in denen Benzin, Farbe, explosive und/oder

brennbare Flüssigkeiten verwendet oder gelagert werden. Halten Sie das

Gerät von heißen Oberächen und offenen Flammen fern.

• Vermeiden Sie nach Möglichkeit die Verwendung eines Verlängerungskabels, da dieses überhitzen und einen Brand verursachen kann. Wenn Sie jedoch ein Verlängerungskabel verwenden müssen,

vergewissern Sie sich, dass es für den Einsatz im Freien geeignet ist und vorzugsweise mit einem Schutzschalter ausgestattet oder angeschlossen ist.

• Vergewissern Sie sich immer, dass das Heizgerät in eine geeignete, für den Außeneinsatz geprüfte Steckdose eingesteckt ist.

• Ziehen Sie immer den Netzstecker und vergewissern Sie sich, dass das Gerät vollständig kalt ist, bevor Sie es transportieren, reinigen oder lagern.

• Dieses Heizgerät ist nur für den Hausgebrauch bestimmt und sollte nicht für gewerbliche Zwecke verwendet werden. Jede andere, vom Hersteller

nicht empfohlene Verwendung kann zu Bränden, Stromschlägen oder Verletzungen von Personen führen.

• Die Verwendung von Aufsätzen am Heizgerät wird nicht empfohlen.

• Verwenden Sie dieses Heizgerät nicht mit einer programmierbaren Steckdose, einer Zeitschaltuhr, einer separaten Fernbedienung oder einem anderen Gerät, welches das Heizgerät automatisch einschaltet, da eine Brandgefahr besteht, wenn das Heizgerät abgedeckt oder falsch positioniert ist.

5 2

GERÄTEÜBERSICHT

Gehäuse

Heizelemente

Abmessungen:

Modell Leistung Länge Breite Höhe

Cosmic Beam Plus 2400 W 1540 mm 150 mm 65 mm

Cosmic Beam Plus XXL 3000 W 1840 mm 150 mm 65 mm

Fernbedienung

SWITCH

SET

DISPLAY

Steuerkasten

1 EIN/AUS-Taste

2 AUF/AB-Tasten

3 HOCH/NIEDRIG-Taste (Heizstufe)

4. SWITCH-Taste (Umschalten)

5 SET-Taste (Einstellungen)

6 DISPLAY-Taste

INSTALLATION

Modell Länge 1 Länge 2

Cosmic Beam Plus 1307 mm 1540 mm

Cosmic Beam Plus XXL 1607 mm 1840 mm

Schritt 1:

Bringen Sie, wie in Abbildung A dargestellt, zwei der Montagehalterungen mit Schrauben am oberen Teil des Gerätes an.

Schritt 2:

Bringen Sie, wie in Abbildung B dargestellt, zwei der Montagehalterungen mit Schrauben an der Decke oder der Wand an.

Schritt 3:

Verbinden Sie, wie in Abbildung C dargestellt, die Halterung am Gerät mit einer Schraube mit der Decken-/Wandhalterung.

1. Deckeninstallation:

Der Abstand vom Gerät zu den umliegenden Wänden sollte, wie in

Abbildung1 dargestellt, mindestens 200 mm betragen.

2. Zweifach-Deckeninstallation:

Zwei Geräte werden, wie in Abbildung 2 dargestellt, über einen an der Decke xierten Verbindungsrahmen miteinander verbunden.

Hinweis: Die zur Zweifach-Installation benötigten Teile sind nicht im Lieferumfang enthalten und müssen separat gekauft werden.

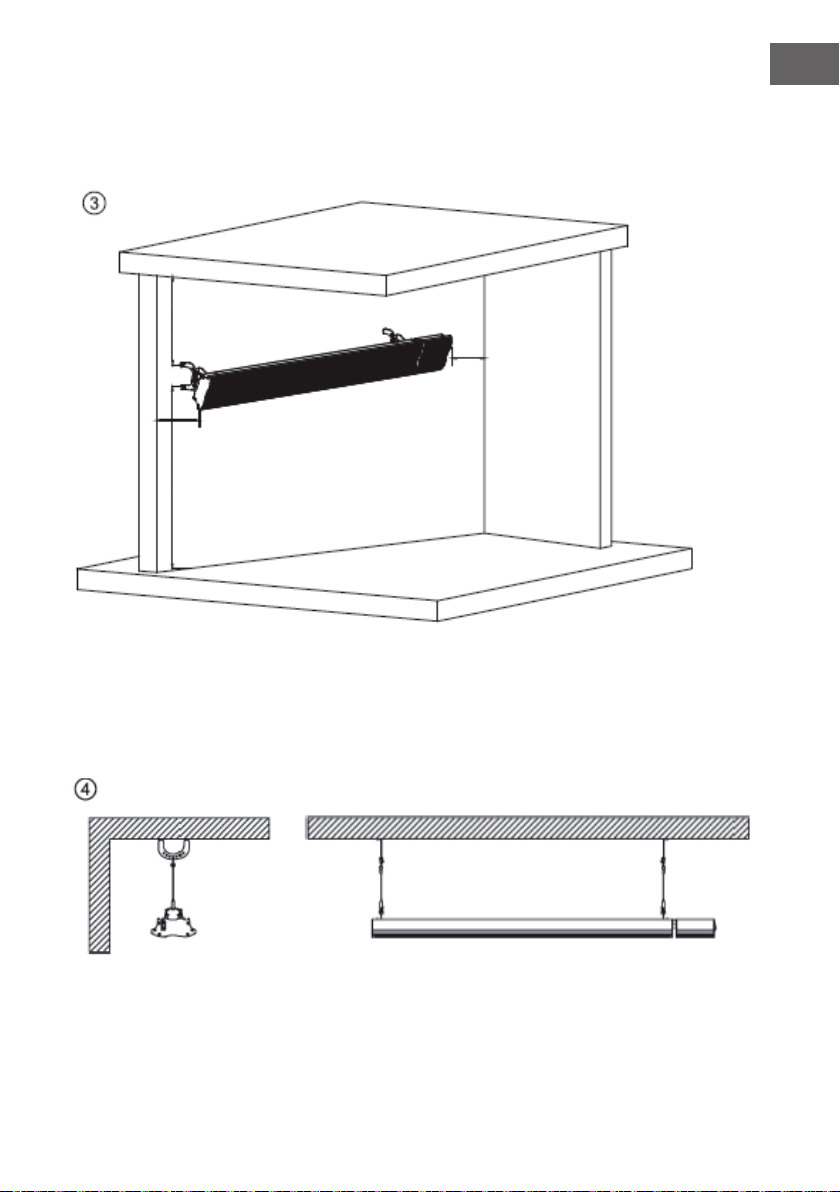

3. Für Geräte, die an der Wand angebracht werden:

Wie in Abbildung 3 gezeigt, muss der Abstand zum Boden mindestens 220 cm betragen. Der Mindestabstand zur Decke sollte bei 20 cm liegen.

Decke

200mm

≥200mm

2200mm

≥

4. Installationserweiterung:

Die Geräteerweiterungen werden wie in Abbildung 4 gezeigt, an der Decke

eingehakt und hängen herunter.

≥200mm

Wand

Boden

Switch

Hinweis: Die zur Installationserweiterung benötigten Teile sind nicht im Lieferumfang enthalten und müssen separat gekauft werden.

BEDIENUNG

Bitte lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch des Geräts sorgfältig durch.

• Nehmen Sie das Heizgerät vorsichtig aus dem Karton. Bitte heben Sie den Karton auf, da Sie das Gerät in den warmen Jahreszeiten darin lagern können.

• Befestigen Sie das Heizgerät, wie in der Installationsanleitung beschrieben.

• Achten Sie darauf, dass Sie für das Heizgerät und andere Hochleistungsgeräte nicht dieselbe Steckdose verwenden, da dies zu einer Netzüberlastung führen könnte.

Gerät einschalten

• Wenn Sie das Gerät ans Stromnetz angeschlossen haben, leuchtet die Power-Anzeige am Gerät auf.

• Drücken Sie die EIN/AUS-Taste , um das Gerät einzuschalten.

Das Display zeigt die aktuelle Umgebungstemperatur an. Wenn die Umgebungstemperatur niedriger als die voreingestellte Temperatur ist,

wird die Heizfunktion automatisch aktiviert. Die Kontrollleuchte blinkt dann.

Tastensperre

• Drücken Sie während des Betriebs zunächst die SWITCH-Taste dann die EIN/AUS-Taste , die Kontrollleuchte leuchtet auf. Alle Tasten sind deaktiviert, wenn die Tastensperre eingeschaltet ist.

und

Bildschirm an- und ausschalten

Set

• Wenn Sie die DISPLAY-Taste aus, die Kontrollleuchte bleibt aber an.

• Drücken Sie erneut die DISPLAY-Taste einzuschalten.

Temperatureinstellung

• Drücken Sie zunächst die SET-Taste

oder AB-Taste , um die Temperatur einzustellen. Mit jedem

Tastendruck wird die Temperatur um 1°C erhöht oder verringert.

• Die maximale Temperatureinstellung liegt bei 45°C und die minimale Temperatureinstellung bei 5°C. Stellen Sie die gewünschte Temperatur

ein und das Gerät wird die eingestellte Temperatur automatisch speichern

und zum Betriebsmodus zurückkehren und die Umgebungstemperatur

anzeigen.

Zeiteinstellung

• Wenn Sie die SET-Taste

• Drücken Sie die AUF-Taste oder AB-Taste , um die Zeit bis zum automatischen Abschalten einzustellen. Mit jedem Tastendruck

erhöht oder verringert sich der eingestellte Zeitraum um 1Stunde. Die minimale Zeiteinstellung liegt bei 1Stunde, die maximale Zeiteinstellung bei 24Stunden. Nachdem Sie die Zeit eingestellt haben, wird das System

diese automatisch speichern und in den Betriebsmodus zurückkehren. Die Temperatur und die Zeit bis zum Abschalten werden auf dem Bildschirm angezeigt.

Funktion „Fenster offen Erkennung“

Display

drücken, schaltet sich der Bildschirm

Display

, um den Bildschirm wieder

und dann die AUF-Taste

drücken, blinkt die Anzeige „00“.

• Wenn die Umgebungstemperatur sich während des Heizbetriebs

innerhalb von 2 Minuten um 3 °C oder mehr verringert, wird die

Fenster-offen-Erkennung aktiviert und der Heizbetrieb wird eingestellt. Währenddessen blinkt die LED-Anzeige, begleitet von Signaltönen. Die Heizung kann nur manuell wieder in Betrieb genommen werden.

Heizstufe einstellen

• Drücken Sie während des Betriebs die HOCH/NIEDRIG-Taste und wählen Sie eine der beiden Heizstufen (hoch oder niedrig) aus.

Gerät ausschalten

• Drücken Sie die EIN/AUS-Taste , um das Gerät auszuschalten. Die Kontrollleuchte wird auch nach dem Ausschalten an bleiben, wenn das Gerät mit der Steckdose verbunden ist.

VORSICHT

Gefahr einer Verbrennung! Das Heizgerät heizt sich stark auf, wenn es in Gebrauch ist. Berühren Sie die Ober äche nicht, um Verbrennungen zu vermeiden.

Wartung und Reparatur

Wenn Sie eine Wartung oder Reparatur des Geräts benötigen, kontaktieren

Sie bitte den Kundendienst oder hierfür quali ziertes Fachpersonal.

Austausch des Stromkabels

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder einer

quali zierten Fachkraft ersetzt werden, um eine Gefährdung zu vermeiden.

Aufsichtspﬂ icht

Lassen Sie Kinder und gebrechliche Personen nicht unbeaufsichtigt das Gerät bedienen.

REINIGUNG UND PFLEGE

• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und lassen Sie das Gerät komplett abkühlen.

• Benutzen Sie zur Reinigung keine Scheuermittel oder Lösemittel und tauchen Sie das Gerät niemals in Wasser.

• Reinigen Sie die Außenseite mit einem weichen, feuchten Lappen.

• Das Gerät enthält Teile, die dem Benutzer nicht zugänglich sind.

Reparaturen dürfen nur von quali zierten Fachkräften durchgeführt

werden.

HINWEISE ZUR ENTSORGUNG

Bendet sich die linke Abbildung (durchgestrichene

Mülltonne auf Rädern) auf dem Produkt, gilt die

Europäische Richtlinie 2012/19/EU. Diese Produkte

dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme

Entsorgung der Altgeräte werden Umwelt und

die Gesundheit Ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling

hilft, den Verbrauch von Rohstoffen zu verringern.

Das Produkt enthält Batterien, die der Europäischen

Richtlinie 2006/66/EG unterliegen und nicht mit dem

normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmungen zu gesonderten Entsorgung von Batterien. Durch

regelkonforme Entsorgung schützen Sie die Umwelt

und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

PRODUKTDATENBLATT

Modellkennung(en) 10033698 10033699

Angabe Symbol Wert Einheit Angabe Einheit

Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:

Art der Regelung der Wärmezufuhr

Nennwärmeleistung P

Mindestwärmeleistung

(Richtwert)

Maximale

P kontinuierliche Wärmeleistung

Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung nein

Bei Nennwärmeleistung el

Bei

Mindestwärmeleistung

Im Bereitschaftszustand el

Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Hinweis: Bei elektrischen Raumheizgeräten darf die gemessene jahreszeitbedingte Raumheizungs-Energieefzienz

ɳs nicht schlechter sein als der angegebene Wert bei der Nennwärmeleistung des Geräts.

3,0 kW Manuelle Regelung der Wärmezufuhr mit

nom

1,5 kW Manuelle Regelung der Wärmezufuhr

min

integriertem Thermostat

mit Rückmeldung der Raum- und/oder

Außentemperatur

3,0 kW Elektronische Regelung der Wärmezufuhr

max,c

mit Rückmeldung der Raum- und/oder

Außentemperatur

2,912 kW Art der Wärmeleistung/Raumtemperaturkontrolle

max

1,457 kW Einstuge Wärmeleistung, keine

min

0,17 W Zwei oder mehr manuell einstellbare

Raumtemperaturkontrolle

Stufen, keine Raumtemperaturkontrolle

Raumtemperaturkontrolle mit mechanischem Thermostat

Mit elektronischer Raumtemperaturkontrolle

Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung

Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung

Sonstige Regelungsoptionen

Raumtemperaturkontrolle mit Präsenzerkennung

Raumtemperaturkontrolle mit Erkennung offener Fenster

Mit Fernbedienungsoption nein

Mit adaptiver Regelung des Heizbeginns nein

Mit Betriebszeitbegrenzung nein

Mit Schwarzkugelsensor ja

nein

PRODUKTDATENBLATT

Modellkennung(en) 10033700

Angabe Symbol Wert Einheit Angabe Einheit

Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:

Art der Regelung der Wärmezufuhr

Nennwärmeleistung P

Mindestwärmeleistung (Richtwert)

2,4 kW Manuelle Regelung der Wärmezufuhr mit

nom

1,2 kW Manuelle Regelung der Wärmezufuhr

min

integriertem Thermostat

mit Rückmeldung der Raum- und/oder

Außentemperatur

Maximale kontinuierliche Wärmeleistung

2,4 kW Elektronische Regelung der Wärmezufuhr

max,c

mit Rückmeldung der Raum- und/oder

Außentemperatur

Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung nein

Bei Nennwärmeleistung el

Bei Mindestwärmeleistung

Im Bereitschaftszustand el

2,283 kW Art der Wärmeleistung/Raumtemperaturkontrolle

max

1,125 kW Einstuge Wärmeleistung, keine

min

0,17 W Zwei oder mehr manuell einstellbare

Raumtemperaturkontrolle

Stufen, keine Raumtemperaturkontrolle

Raumtemperaturkontrolle mit mechanischem Thermostat

Mit elektronischer Raumtemperaturkontrolle

Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung

Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung

Sonstige Regelungsoptionen

Raumtemperaturkontrolle mit Präsenzerkennung

Raumtemperaturkontrolle mit Erkennung offener Fenster

Mit Fernbedienungsoption nein

Mit adaptiver Regelung des Heizbeginns nein

Mit Betriebszeitbegrenzung nein

Mit Schwarzkugelsensor ja

Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Hinweis: Bei elektrischen Raumheizgeräten darf die gemessene jahreszeitbedingte Raumheizungs-Energieefzienz

ɳs nicht schlechter sein als der angegebene Wert bei der Nennwärmeleistung des Geräts.

nein

Dear Customer,

Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following hints to avoid damages. Any failure caused by ignoring the items and cautions mentioned in the instruction manual is not covered by our warranty and any liability. Scan the QR code to get access to the latest user manual and other information about the product:

CONTENT

Technical data17 Declaration of conformity17 Safety instructions18 Device overview20 Installation21 Operation24 Cleaning and care26 Hints on disposal27 Product Data Sheet28

TECHNICAL DATA

Item Cosmic Beam Plus XXL Cosmic Beam Plus

Item number 10033698 10033699 10033700

Power supply 220-240 V ~ 50/60 Hz

Power (Watt) 3000 W 2400 W

DECLARATION OF CONFORMITY

Producer:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.

This product is conform to the following European Directives:

2014/30/EU (EMC) 2014/35/EU (LVD) 2011/65/EU (RoHS) 2009/125/EC (ErP)

SAFETY INSTRUCTIONS

• Read all instructions before using this unit.

• Do not leave this unit unattended when in use.

• This heater will get hot when in use. Do not touch hot surfaces.

CAUTION

Risk of burns! Some parts of this product can become very hot

and cause burns. Particular attention has to be given when children and vulnerable people are present.

• Do not move the unit when in use. Wait until the heater is completely cool before moving and check that it has been unplugged from the power supply.

• Position the unit at least 1 m away from highly combustible materials such as furniture, trees, leaves, dry grass and bushes.

• The heater must not face with the heating element pointing upwards towards a ceiling. The heater element must be facing the area it is to heat.

Note: In order to avoid overheating do not cover the heater. It is not for drying clothes.

• Keep children and pets at a safe distance from the unit.

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

• Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

• Do not operate the heater if any signs of damage or malfunction manifest themselves.

• Do not attempt to repair or adjust any electrical or mechanical functions on this unit. The unit does not contain any user serviceable parts. Only a

quali ed electrician should perform servicing or repairs.

• If the power cable is damaged, it must be replaced by the manufacturer, its

service agent or similarly quali ed persons in order to avoid a hazard.

• Do not handle the element with bare hands. If it is inadvertently touched,

remove nger marks with a soft cloth and methylated spirits or alcohol,

otherwise the marks will burn into the element causing premature heater failure.

• Do not replace or attempt to replace the element in this product.

• This product is suitable for indoor and outdoor use. Do not use this heater in the immediate surroundings of a bath, shower or swimming pool.

• This product must not be left outdoors exposed to the elements for long periods of time.

• Do not touch the plug with wet or damp hands.

• Do not run the power cable under carpeting. Do not cover the power cable with rugs, runner, or similar coverings. Arrange the power cable away from

foot trafc and where it will not be tripped over.

• Do not wind the power cable around the unit.

• Do not insert or allow foreign objects to enter any ventilation or opening

on the heater, as this may result in electric shock, re, or damage to the

heater.

• To prevent a possible re, do not block the air vents.

• A heater has hot and arcing or sparking parts inside. Do not use in areas

where petrol, paint, explosive and/or ammable liquids are used or stored. Keep unit away from heated surfaces and open ames.

• Where possible, avoid the use of an extension cable as this may overheat

and cause a re. However, if you have to use an extension cable, ensure it

is suitable for the purpose, has been tested for outdoor use and preferably

has an RCD device tted or attached.

• Always ensure the heater is plugged into a suitable socket, one that is tested for outdoor use.

• Always unplug the unit and ensure the unit is completely cold before moving, cleaning or storing.

• This heater is intended for domestic use only and should not be used commercially for contract purposes. Any alternative use, not

recommended by the manufacturer, may result in re, electric shock, or

injury to persons.

• The use of attachments on the heater is not recommended.

• Do not use this heater with a programmer, timer, separate remote control system or any other device that switches the heater on automatically,

since a re risk exists if the heater is covered or positioned incorrectly.

5 2

DEVICE OVERVIEW

Out Covering

Dimensions:

Modell Power Length Width Height

Cosmic Beam Plus 2400 W 1540 mm 150 mm 65 mm

Cosmic Beam Plus XXL 3000 W 1840 mm 150 mm 65 mm

Remote Control

Heating Plate

SWITCH

SET

DISPLAY

Control Box

1 ON/OFF button

2 UP/DOWN button

3 HIGH/LOW switch button (Heating level)

4 SWITCH button

5 SET button

6 DISPLAY button

INSTALLATION

Modell Length 1 Length 2

Cosmic Beam Plus 1307 mm 1540 mm

Cosmic Beam Plus XXL 1607 mm 1840 mm

Step 1:

Use the screws to install two of the mounting brackets to the top part of the appliance, as shown in gure A.

Step 2:

Use the screws to install two of the mounting brackets on the wall or ceiling, as shown in gure B.

Step 3:

Connect the mounting bracket of the appliance and the mounting bracket on

the wall or ceiling with a screw, as shown in gure C.

1. Ceiling installation:

The distance from the electrical appliance to the surrounding walls should be

at least 200 mm, as shown in gure 1.

2. Double hanging ceiling installation:

Two electrical appliances are connected through a connecting frame installed

on the ceiling, as shown in Figure 2.

Note: The parts required for double installation are not included and must be purchased separately.

3. Wall mounted appliances:

As shown in Figure 3, the distance to the oor must be at least 220 cm. The minimum distance to the ceiling should be 20 cm.

Ceiling

200mm

≥200mm

2200mm

≥

4. Extended installation:

The slings will be hooked in and are hanging from the ceiling, as shown in

gure4.

≥200mm

Wall

Floor

Switch

Note: The parts required for the installation extension are not included and must be purchased separately.

OPERATION

Before rst use, please read this manual thoroughly.

• Take out the heater from the carton carefully. Please save the carton for off-season storage,

• Firmly x the heater according to the installation instructions.

• Make sure that you do not use the same socket for the heater and other high-power appliances, as this could lead to mains overload.

Switch on

• The power light ashes when the heater is connected with power.

• Press the ON/OFF button , to turn on the heater. The screen shows the temperature of the room. If it is lower than the preset temperature, the heating function will be activated and the indicator light will blink.

Lock function

• During operation, rst press the SWITCH button OFF button , the indicator light lights up. All keys are deactivated when the lock function is enabled.

Display screen ON/OFF function

• If you press the DISPLAY button indicator light remains on.

• Press the DISPLAY button

Display

, the screen turns off but the

Display

again to turn the screen back on.

and then the ON/

Temperature setting

Set

• First press the SET button DOWN button , to adjust the temperature. Each time the button is

pressed, the temperature is increased or decreased by 1°C.

• The maximum temperature setting is 45 °C and the minimum temperature setting is 5 °C. Finally, set the desired temperature and the system will

automatically save the set temperature and will return to operating mode, displaying the room temperature.

Timing switch setting

• If you press the SET button

• Press the UP button or DOWN button to set the time to auto power off. Each time the button is pressed, the set time period increases or decreases by 1 hour. The minimum time setting is 1 hour, the maximum

time setting 24 hours. Once you have set the time, the system will

automatically save it and return to the operating status. The temperature and time to power off are displayed on the screen.

Function “Open window detection”

• If the room temperature decreases by 3 °C or more during heating operation within 2 minutes, window open detection is activated and heating operation is stopped. Meanwhile, the LED indicator  ashes

accompanied by signal tones. The heating can only be put back into operation manually.

Heating level setting

• During operation, press the HIGH/LOW button and select one of the two heating levels (high or low).

, than press the UP button or the

, the display “00” will  ash.

Switch OFF

• Press the ON/OFF button , to switch off the appliance. The indicator light will remain on even after switching off if the appliance is connected to the socket.

CAUTION

Danger of burns! This heater heats up strongly when in use. Do

not touch the hot surface to avoid burns.

Maintenance and repair

If you require maintenance or repair of the appliance, please contact customer

service or qualied personnel.

Replacement of power cord

If the power cord is damaged, it must be replaced by the manufacturer or a

qualied technician in order to prevent a hazard.

Child supervision

Do not leave children and inrm persons unattended when operating the

appliance.

CLEANING AND CARE

• Before cleaning, remove the plug from the socket and allow the unit to cool completely.

• Do not use scouring agents or solvents for cleaning and never immerse the unit in water.

• Clean the outside with a soft, damp cloth.

• The device contains parts that are not accessible to the user. Repairs may

only be carried out by qualied specialists.

HINTS ON DISPOSAL

According to the European waste regulation 2012/19/EU

this symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local council or your household waste disposal service.

Your product contains batteries covered by the European

Directive. 2006/66/EC, which cannot be disposed

of with normal household waste. Please check local rules on separate collection of batteries. The correct disposal of batteries helps prevent potentially negative consequences on the environment and human health.

PRODUCT DATA SHEET

Model identier(s): 10033698 10033699

Item Symbol Value Unit Item

Heat output Type of heat input, for electric storage local space

heaters only

Nominal heat output P

Minimum heat output

(indicative)

Maximum continuous

heat output

Auxiliary electricity consumption fan assisted heat output

At nominal heat output el

At minimum heat output el

In standby mode el

Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany

Note: For electric local space heaters, the measured seasonal space heating energy efciency ɳs cannot be worse than the declared value at the nominal heat output of the unit.

3.0 kW manual heat charge control, with

nom

1.5 kW manual heat charge control with room and/

min

3.0 kW electronic heat charge control with room

max,c

2.912 kW Type of heat output/room temperature control

max

1.457 kW single stage heat output and no room

min

0.17 W Two or more manual stages, no room

integrated thermostat

or outdoor temperature feedback

and/or outdoor temperature feedback

temperature control

with mechanic thermostat room temperature control

with electronic room temperature control

electronic room temperature control plus day timer

electronic room temperature control plus week timer

Other control options (multiple selections possible)

room temperature control, with presence detection

room temperature control, with open window detection

with distance control option

with adaptive start control

with working time limitation

with black bulb sensor

Unit

yes

PRODUCT DATA SHEET

Model identier(s): 10033700

Item Symbol Value Unit Item

Heat output Type of heat input, for electric storage local space

heaters only

Nominal heat output P

Minimum heat output

(indicative)

Maximum continuous

heat output

Auxiliary electricity consumption fan assisted heat output

At nominal heat output el

At minimum heat output el

In standby mode el

Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany

Note: For electric local space heaters, the measured seasonal space heating energy efciency ɳs cannot be worse than the declared value at the nominal heat output of the unit.

2.4 kW manual heat charge control, with

nom

1.2 kW manual heat charge control with room and/

min

2.4 kW electronic heat charge control with room

max,c

2.283 kW Type of heat output/room temperature control

max

1.125 kW single stage heat output and no room

min

0.17 W Two or more manual stages, no room

integrated thermostat

or outdoor temperature feedback

and/or outdoor temperature feedback

temperature control

with mechanic thermostat room temperature control

with electronic room temperature control

electronic room temperature control plus day timer

electronic room temperature control plus week timer

Other control options (multiple selections possible)

room temperature control, with presence detection

room temperature control, with open window detection

with distance control option

with adaptive start control

with working time limitation

with black bulb sensor

Unit

yes

Estimado cliente,

Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sígalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto:

ÍNDICE

Datos técnicos31 Declaración de conformidad31 Indicaciones de seguridad32 Visión general del aparato34 Instalación35 Manejo38 Limpieza y cuidado40 Retirada del aparato41 Hoja de datos del producto42

DATOS TÉCNICOS

Artículo Cosmic Beam Plus XXL Cosmic Beam Plus

Número de artículo 10033698 10033699 10033700

Fuente de alimentación 220-240 V ~ 50/60 Hz

Potencia (vatios) 3000 W 2400 W

DECLARACIÓN DE CONFORMIDAD

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín (Alemania).

Este producto cumple con las siguientes directivas europeas:

2014/30/UE (EMC) 2014/35/UE (baja tensión) 2011/65/UE (refundición RoHS) 2009/125/CE (ErP)

INDICACIONES DE SEGURIDAD

• Lea atentamente estas indicaciones antes de utilizar este aparato.

• No deje el aparato en marcha si no se encuentra bajo supervisión.

• Este radiador alcanza temperaturas muy elevadas durante su uso. No

toque las super cies calientes.

ATENCIÓN

Existe riesgo de quemaduras. Algunas piezas de este producto pueden alcanzar temperaturas muy elevadas y provocar quemaduras. Es especialmente importante prestar atención cuando se encuentren niños y personas que necesitan de protección en la estancia.

• No mueva el aparato si este se encuentra en funcionamiento. Espere a que el radiador se haya enfriado completamente antes de moverlo y compruebe que se ha desconectado del suministro eléctrico.

• Coloque el aparato al menos a 1 m de distancia de materiales fácilmente

in amables, como muebles, árboles, hojas, hierba seca y ramas.

• El radiador no debe estar orientado con la resistencia hacia el techo. La

resistencia debe estar orientada a la super cie a calentar.

Nota: Para evitar un sobrecalentamiento, no cubra el radiador. No utilice el aparato para secar prendas de ropa.

• Mantenga a los niños y mascotas alejados del aparato.

• Los niños mayores de 8 años y las personas con discapacidades físicas o psíquicas solamente podrán utilizar el aparato si han sido previamente instruidas sobre su uso y conocen las indicaciones de seguridad. Asegúrese de que los niños no jueguen con el aparato. Los niños mayores de 8 años solamente podrán limpiar el aparato si se encuentran bajo supervisión.

• Los niños no deben jugar con el aparato. La limpieza y mantenimiento no deben ser realizadas por niños si estos no se encuentran bajo supervisión.

• No utilice el aparato si detecta signos de averías o daños.

• No intente reparar o ajustar las funciones eléctricas o mecánicas del aparato. No existen piezas que puedan ser reparadas por el usuario.

Solo un electricista cuali cado podrá realizar labores de reparación y

mantenimiento.

• Si el cable de alimentación está dañado, deberá ser reparado por el fabricante, por su servicio de atención al cliente o una persona autorizada para evitar riesgos.

• No toque la resistencia con las manos mojadas. Si se ha tocado por accidente, retire las manchas de dedos con un paño suave; de lo contrario, estas se quedarán marcadas en la resistencia y provocarán una merma anticipada del radiador.

• No sustituya la resistencia ni intente retirarla.

• Este producto es adecuado para interiores y exteriores. No utilice este calefactor cerca de una bañera, ducha o de una piscina.

• Este producto no debe estar expuesto a la climatología adversa durante un periodo prolongado de tiempo.

• No toque el enchufe con las manos mojadas o húmedas.

• No coloque el cable de alimentación bajo alfombras. No cubra el cable con paños, alfombras ni cubiertas similares. Coloque el cable de tal manera que nadie pueda pisarlo ni tropezar con él.

• No enrolle el cable alrededor de la carcasa.

• Asegúrese de que ningún cuerpo extraño se introduzca en la ventilación y

oricios del radiador, pues puede provocar una descarga eléctrica, fuego o

daños en el aparato.

• Para evitar un posible incendio, los oricios de ventilación no deben obstruirse.

• El radiador posee piezas calientes y que generan chispas en su interior. No lo utilice en zonas en donde se utilice o almacene gasolina, pinturas

o líquidos inamables y/o explosivos. Mantenga el aparato lejos de supercies calientes y llamas abiertas.

• Dentro de las posibilidades, evite utilizar un cable alargador, pues puede sobrecalentarse y provocar un incendio. Si, a pesar de todo, debe utilizar un cable alargador, asegúrese de que sea apto para su uso en exteriores y que preferiblemente esté equipado o conectado con un interruptor de seguridad.

• Asegúrese siempre de que el radiador se conecte a una toma de corriente comprobada y apta para su uso en exteriores.

• Desconecte siempre el enchufe y asegúrese de que el aparato se haya enfriado completamente antes de transportarlo, limpiarlo o guardarlo.

• Este radiador solo está concebido para el uso doméstico y no debe

emplearse con nes comerciales. Cualquier otro uso diferente al indicado

por el fabricante puede provocar incendios, descargas eléctricas o lesiones.

• No se recomienda utilizar accesorios en el radiador.

• No utilice este radiador con una toma de corriente programable, un temporizador, un mando a distancia por separado o cualquier otro aparato que encienda el radiador automáticamente, pues existe riesgo de incendio si el aparato está cubierto o mal colocado.

5 2

VISIÓN GENERAL DEL APARATO

Carcasa

Dimensiones:

Mando a distancia

Elementos calefactores

Modelo Potencia Largo Ancho Alto

Cosmic Beam Plus 2400 W 1540 mm 150 mm 65 mm

Cosmic Beam Plus XXL 3000 W 1840 mm 150 mm 65 mm

SWITCH

SET

DISPLAY

Caja de control

1 Botón ON/OFF

2 Botones ARRIBA/ABAJO

3 Botón ALTO/BAJO (nivel calefacción)

4. Botón SWITCH (cambiar)

5 Botón SET (conguración)

6 Botón DISPLAY

INSTALACIÓN

Modelo Longitud 1 Longitud 2

Cosmic Beam Plus 1307 mm 1540 mm

Cosmic Beam Plus XXL 1607 mm 1840 mm

Paso 1:

Como se indica en la ilustración A, monte los dos soportes de montaje en la parte superior del aparato utilizando tornillos.

Paso 2:

Como se indica en la ilustración B, monte los dos soportes de montaje en el techo o pared utilizando tornillos.

Paso 3:

Como se indica en la ilustración C, una el soporte del aparato al soporte del techo o pared con la ayuda de un tornillo.

1. Instalación en techo:

La distancia desde el aparato a las paredes colindantes debe ser como mínimo

de 200 mm tal y como se indica en la ilustración 1.

2. Instalación doble en techo:

Dos aparatos se unen entre sí mediante un marco de conexión jado al techo, tal y como se representa en la ilustración 2.

Nota: Las piezas necesarias para la instalación doble no están incluidas en el envío y deben adquirirse por separado.

3. Para montar el aparato en pared:

Como se muestra en la ilustración 3, la distancia hacia el suelo debe ser como

mínimo de 220 cm. La distancia mínima hacia el techo debe ser de 20 cm.

Techo

200mm

≥200mm

2200mm

≥

4. Extensión de la instalación:

La extensión del aparato se muestra en la ilustración 4, se cuelga en el techo y

queda colgando.

≥200mm

Pared

Suelo

Switch

Nota: Las piezas necesarias para la ampliación no están incluidas en el envío y deben adquirirse por separado.

MANEJO

Lea atentamente este manual de instrucciones antes del primer uso del aparato.

• Retire el calefactor de la caja de cartón con cuidado. Conserve la caja para guardar el aparato en la época cálida del año.

• Fije el radiador como se describe en las instrucciones de instalación.

• Asegúrese de no utilizar la misma toma de corriente para el radiador y otros aparatos de alto rendimiento para evitar una sobrecarga de la red.

Encender el aparato

• En cuanto conecte el aparato a la red eléctrica, se ilumina el indicador de encendido del aparato.

• Pulse el botón ON/OFF para encender el aparato. El display muestra la temperatura ambiente actual. Si la temperatura ambiente es inferior a

la temperatura congurada, la calefacción se activa automáticamente. El

indicador luminoso parpadea.

Bloqueo de las teclas

• Con el aparato en funcionamiento, pulse el botón SWITCH dann y a continuación el botón ON/OFF y el indicador luminoso se enciende. Todas las teclas quedan desactivadas con el bloqueo de teclas activado.

und

Apagar y encender pantalla

Set

• Si pulsa el botón DISPLAY luminoso permanece encendido.

• Pulse de nuevo el botón DISPLAY

Conguración de temperatura

Display

se apaga la pantalla pero el indicador

Display

para encender la pantalla.

• Pulse primero el botón SET o ABAJO para regular la temperatura. Cada vez que pulse el botón,

la temperatura aumenta o se reduce en 1°C.

• La conguración máxima de la temperatura se sitúa en 45°C y la conguración mínima en 5°C. Regule la temperatura deseada y el aparato

guardará el valor introducido y regresará al modo funcionamiento y mostrará la temperatura ambiente.

Conguración del tiempo

• Al pulsar el botón SET

• Pulse el botón ARRIBA o ABAJO para seleccionar el tiempo que debe transcurrir hasta el apagado automático. Cada vez que pulse el botón, el tiempo aumenta o se reduce en 1 hora. El tiempo mínimo

programable es de 1 hora y el máximo programable es de 24 horas. Una

vez seleccionado el tiempo, el sistema guardará automáticamente el valor y regresará al modo funcionamiento. La temperatura y el tiempo aparecen en pantalla hasta que el aparato se apague.

Función “detección de ventana abierta”

• Si la temperatura abierta se reduce 3°C o más en 2minutos durante el funcionamiento de la calefacción, se activa la detección de ventana abierta y se detiene la calefacción. Entretanto, la pantalla LED parpadea acompañada de un tono acústico. La calefacción solamente podrá volver a ponerse en marcha manualmente.

Regular el nivel de calefacción

• Pulse el botón ALTO/BAJO durante el funcionamiento y seleccione uno de los dos niveles de calefacción (alto o bajo).

y a continuación el botón ARRIBA

, parpadea el indicador “00”.

Apagar aparato

• Pulse el botón ON/OFF para apagar el aparato. El indicador luminoso permanece encendido tras apagar el aparato mientras este siga conectado a una toma de corriente.

ATENCIÓN

Riesgo de quemaduras. El calefactor se calienta mucho cuando

está en funcionamiento. No toque las super cies para evitar

quemaduras.

Reparación y mantenimiento

Si el aparato necesita mantenimiento o reparación, contacte con el servicio de atención al cliente o con personal técnico especializado.

Sustitución del cable de alimentación

Si el cable de alimentación está dañado, deberá ser reparado por el fabricante

o por un servicio técnico cuali cado para evitar riesgos.

Necesidad de supervisión

No deje que niños ni personas ancianas manejen el aparato sin supervisión.

LIMPIEZA Y CUIDADO

• Desconecte el enchufe antes de limpiar el aparato y deje que este se enfríe por completo.

• Para la limpieza, no utilice productos abrasivos ni disolventes ni sumerja el aparato en agua.

• Limpie el exterior del aparato con un paño suave y húmedo.

• El aparato contiene piezas que no son accesibles al usuario. Las reparaciones solamente podrán realizarse por parte de un servicio técnico

cuali cado.

RETIRADA DEL APARATO

Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de basura tachado) entonces rige

la normativa europea, directiva 2012/19/UE. Este

producto no debe arrojarse a un contenedor de basura común. Infórmese sobre las leyes territoriales que regulan la recogida separada de aparatos eléctricos y electrónicos. Respete las leyes territoriales y no arroje

aparatos viejos al cubo de la basura doméstica. Una

retirada de aparatos conforme a las leyes, contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. El reciclaje ayuda a reducir el consumo de materias primas.

Este producto contiene pilas que según la Normativa

europea 2006/66/EG no deben ser arrojadas al cubo

de la basura común. Infórmese sobre la legislación de su país que regula la retirada y eliminación de las pilas y baterías. La retirada y eliminación de pilas conforme a la ley, protege el medio ambiente y a las personas frente a posibles riesgos para la salud.

HOJA DE DATOS DEL PRODUCTO

Denominación del modelo 10033698 10033699 Dato Símbolo Valor Unidad Dato Unidad

Potencia térmica Solo con dispositivos de acumulación de calor

eléctricos para abastecimiento local: Tipo de regulación del abastecimiento de calor

Potencia térmica nominal P

Potencia térmica mínima (valor orientativo)

Potencia térmica continua máxima

max,c

3,0

nom

1,5

min

3,0

Consumo de corriente auxiliar Disipación de calor con ventilación auxiliar no Con potencia térmica

nominal Con potencia térmica

mínima En modo de espera el

2,912

max

1,457

min

0,17

Información de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlín (Alemania)

Nota: En el caso de los calefactores eléctricos, la eciencia energética estacional medida de la calefacción ɳs no debe ser inferior al valor indicado para la potencia caloríca nominal del aparato.

kW Regulación manual del abastecimiento de

calor con termostato integrado:

kW Regulación manual de abastecimiento de

calor con aviso de temperatura ambiente

y/o exterior

kW Regulación electrónica de abastecimiento

de calor con aviso de temperatura

ambiente y/o exterior

kW Tipo de potencia térmica/control de temperatura

ambiente

kW Potencia térmica de un solo nivel, sin

control de temperatura ambiente

W Dos o más niveles regulables

manualmente, sin control de temperatura ambiente

Control de temperatura ambiente con termostato mecánico

Con control electrónico de temperatura ambiente

Con control de temperatura ambiente y regulación del momento del día

Con control de temperatura ambiente y regulación del día de la semana

Otras opciones de regulación

Control de temperatura ambiente con detección de presencia

Control de temperatura ambiente con detección de ventanas abiertas

Con opción de control remoto no Con regulación adaptable del comienzo de

la calefacción Con limitación de tiempo de

funcionamiento Con sensor de bulbo negro sí

sí

HOJA DE DATOS DEL PRODUCTO

Denominación del modelo 10033700 Dato Símbolo Valor Unidad Dato Unidad

Potencia térmica Solo con disposítivos de acumulación de calor

eléctricos para abastecimiento local: Tipo de regulación del abastecimiento de calor

Potencia térmica nominal P

Potencia térmica mínima (valor orientativo)

Potencia térmica continua máxima

nom

min

max,c

2,4

1,2

2,4

Consumo de corriente auxiliar Disípación de calor con ventilación auxiliar no Con potencia térmica

nominal Con potencia térmica

mínima En modo de espera el

2,283

max

1,125

min

0,17

Información de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlín (Alemania)

kW Regulación manual del abastecimiento de

calor con termostato integrado:

kW Regulación manual de abastecimiento de

calor con aviso de temperatura ambiente

y/o exterior

kW Regulación electrónica de abastecimiento

de calor con aviso de temperatura

ambiente y/o exterior

kW Tipo de potencia térmica/control de temperatura

ambiente

kW Potencia térmica de un solo nivel, sín

control de temperatura ambiente

W Dos o más niveles regulables

manualmente, sín control de temperatura ambiente

Control de temperatura ambiente con termostato mecánico

Con control electrónico de temperatura ambiente

Con control de temperatura ambiente y regulación del momento del día

Con control de temperatura ambiente y regulación del día de la semana

Otras opciones de regulación

Control de temperatura ambiente con detección de presencia

Control de temperatura ambiente con detección de ventanas abiertas

Con opción de control remoto no Con regulación adaptable del comienzo de

la calefacción Con limitación de tiempo de

funcionamiento Con sensor de bulbo negro sí

sí

Chère cliente, cher client,

Toutes nos félicitations pour l’acquisition de ce nouvel

appareil. Veuillez lire attentivement les instructions suivantes de branchement et d’utilisation an d’éviter

d’éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour accéder à la dernière version du mode d‘emploi et à d‘autres informations concernant le produit:

SOMMAIRE

Fiche technique45 Déclaration de conformité45 Consignes de sécurité46 Aperçu de l’appareil48 Installation49 Utilisation52 Nettoyage et entretien54 Informations sur le recyclage55 Fiche de données produit56

FICHE TECHNIQUE

Article Cosmic Beam Plus XXL Cosmic Beam Plus

Numéro d'article 10033698 10033699 10033700

Alimentation 220-240 V ~ 50/60 Hz

Puissance (watts) 3000 W 2400 W

DÉCLARATION DE CONFORMITÉ

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Ce produit est conforme aux directives européennes suivantes :

2014/30/UE (CEM) 2014/35/UE (LVD) 2011/65/UE (RoHS) 2009/125/CE (ErP)

CONSIGNES DE SÉCURITÉ

• Lisez toutes les instructions avant d’utiliser cet appareil.

• Ne laissez pas l’appareil en fonctionnement sans surveillance.

• Ce radiateur devient très chaud pendant le fonctionnement. Ne touchez pas les surfaces chaudes.

ATTENTION

Risque de brûlure ! Certaines parties de ce produit peuvent devenir très chaudes et causer des brûlures. Une attention

particulière est requise en présence d’enfants et de personnes vulnérables.

• Ne déplacez pas l’appareil en cours de fonctionnement. Attendez que le

radiateur soit complètement refroidi avant de le déplacer et véri ez qu’il a

été débranché du secteur.

• Placez l’appareil à au moins 1 m des matériaux in ammables tels que meubles, arbres, feuilles, herbe sèche et arbustes.

• L’élément chauffant du radiateur ne doit pas être dirigé vers le plafond. L’élément chauffant doit être dirigé vers la surface à chauffer.

Remarque : Pour éviter la surchauffe, ne recouvrez pas le radiateur. N’utilisez pas l’appareil pour sécher des vêtements.

• Tenez les enfants et les animaux domestiques éloignés de l’appareil.

• Les enfants de plus de 8 ans et les personnes handicapées physiquement ou mentales ne doivent utiliser l’appareil que s’ils ont été familiarisés au préalable avec les fonctions et les mesures de sécurité par une personne responsable de leur sécurité. Assurez-vous que les enfants ne jouent pas avec l’appareil. Les enfants de plus de 8 ans ne peuvent nettoyer l’appareil que sous surveillance.

• Les enfants ne sont pas autorisés à jouer avec l’appareil. Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance.

• N’utilisez pas l’appareil s’il présente des signes de dommage ou de dysfonctionnement.

• N’essayez pas de réparer ou de modi er le réglage de fonctions électriques ou mécaniques de cet appareil. L’appareil ne contient aucune pièce

réparable par l’utilisateur. Seul un électricien quali é est autorisé à

effectuer des travaux de maintenance ou de réparation.

• Si le cordon d’alimentation est endommagé, il doit être remplacé par

le fabricant, son service après-vente ou des personnes de quali cation

similaire pour éviter tout danger.

• Ne touchez pas l’élément chauffant à mains nues. Si vous le touchez accidentellement, effacez les empreintes digitales avec un chiffon doux, sinon elles risquent de brûler dans l’élément et de provoquer une défaillance prématurée du radiateur.

• Ne remplacez pas ou n’essayez pas de retirer l’élément chauffant.

• Ce produit est adapté pour une utilisation intérieure et extérieure. N’utilisez pas ce radiateur à proximité immédiate d’un bain, d’une douche ou d’une piscine.

• Ce produit ne doit pas être exposé aux intempéries pendant une longue période.

• Ne touchez pas la che avec les mains mouillées ou humides.

• Ne faites pas passer le cordon d’alimentation sous une moquette. Ne couvrez pas le cordon d’alimentation avec des carpettes, des patins ou des couvertures similaires. Placez le cordon d’alimentation de manière à ce que personne ne trébuche dessus.

• N’enroulez pas le cordon d’alimentation autour de l’appareil.

• Veillez à ce qu’aucun corps étranger ne pénètre dans la ventilation ou dans l’ouverture du radiateur, car cela pourrait provoquer un choc électrique, un incendie ou des dommages à l’appareil.

• Pour éviter tout risque d’incendie, ne bloquez pas les fentes de ventilation.

• Le radiateur contient des pièces chaudes qui peuvent produire des étincelles. N’utilisez pas l’appareil dans des endroits où de l’essence, de

la peinture, des liquides explosifs et / ou inammables sont utilisés ou stockés. Gardez l’appareil à l’écart des surfaces chaudes et des ammes

nues.

• Si possible, évitez d’utiliser une rallonge car elle pourrait surchauffer et provoquer un incendie. Cependant, si vous devez en utiliser une, assurezvous qu’elle convient à une utilisation en extérieur et qu’elle est de préférence équipée ou connectée à un disjoncteur.

• Assurez-vous toujours que le radiateur est branché sur une prise extérieure appropriée et approuvée.

• Débranchez toujours le cordon d’alimentation et assurez-vous que l’appareil est complètement refroidi avant de le transporter, de le nettoyer ou de le ranger.

• Ce radiateur est destiné à un usage domestique uniquement et ne doit

pas être utilisé à des ns commerciales. Toute autre utilisation non

recommandée par le fabricant peut provoquer un incendie, un choc électrique ou des blessures.

• L’utilisation d’accessoires sur le radiateur n’est pas recommandée.

• N’utilisez pas ce radiateur avec une prise électrique programmable, une minuterie, une télécommande séparée ou tout autre appareil qui allume automatiquement le radiateur, car il existe un risque d’incendie s’il est recouvert ou à un emplacement inapproprié.

5 2

APERÇU DE L’APPAREIL

Boîtier

Dimensions :

Modèle Puissance Longueur Largeur Hauteur

Cosmic Beam Plus 2400 W 1540 mm 150 mm 65 mm

Cosmic Beam Plus XXL 3000 W 1840 mm 150 mm 65 mm

Télécommande

Éléments chauffants

SWITCH

SET

DISPLAY

Boîtier de commande

1 Touche marche/arrêt

2 Touches haut/bas

3 Touche HAUT/BAS (niveau de

chauffage)

4. Touche SWITCH (commutateur)

5 Touche SET (réglages)

6 Touche DISPLAY

INSTALLATION

Modèle Longueur 1 Longueur 2

Cosmic Beam Plus 1307 mm 1540 mm

Cosmic Beam Plus XXL 1607 mm 1840 mm

Étape 1 :

Fixez deux des supports de montage sur le dessus de l’appareil à l’aide de vis, comme indiqué à la Figure A.

Étape 2 :

Fixez deux des supports de montage au plafond ou au mur à l’aide de vis,

comme indiqué dans la gure B.

Étape 3 :

Raccordez le support à l’appareil à l’aide d’une vis de xation murale / pour le plafond, comme indiqué dans la gure C.

1. Installation au plafond :

La distance entre l’appareil et les murs environnants doit être d’au moins

200mm, comme le montre la gure 1.

2. Double installation au plafond :

Deux appareils sont reliés entre eux grâce à un cadre xé au plafond comme illustré à la gure 2.

Remarque : Les pièces nécessaires à la double installation ne sont pas comprises dans la livraison et doivent être achetées séparément.

3. Pour les appareils en installation murale :

Comme le montre la gure 3, la distance au sol doit être d’au moins 220 cm. La distance minimale au plafond devrait être de 20 cm.

Plafond

200mm

≥200mm

2200mm

≥

4. Extensions d’installation :

Les extensions d’appareils sont suspendues au plafond et pendent plus bas

comme indiqué à la gure 4.

≥200mm

Muir

Sol

Switch

Remarque : Les pièces nécessaires à l’extension d’installation ne sont pas incluses dans la livraison et doivent être achetées séparément.

UTILISATION

Veuillez lire attentivement ce mode d’emploi avant d’utiliser l’appareil pour la

première fois.

• Retirez délicatement le radiateur de son emballage. Veuillez conserver l’emballage pour y ranger l’appareil pendant la saison chaude.

• Fixez le radiateur comme décrit dans le guide d’installation.

• Assurez-vous que vous n’utilisez pas la même prise électrique pour le radiateur et d’autres appareils à forte puissance car cela pourrait surcharger le réseau.

Pour allumer l’appareil

• Lorsque vous branchez l’appareil au secteur, le voyant d’alimentation de l’appareil s’allume.

• Appuyez sur la touche de marche/arrêt pour allumer l’appareil.

L’écran afche la température ambiante actuelle. Si la température

ambiante est inférieure à la température préréglée, la fonction de chauffage sera automatiquement activée. Le voyant clignote alors.

Verrouillage des touches

• Pendant le fonctionnement, appuyez d’abord sur la touche SWITCH puis sur la touche de MARCHE /ARRÊT , le voyant s’allume. Toutes les touches sont désactivées lorsque le clavier est verrouillé.

Pour allumer et éteindre l’écran

Set

• Lorsque vous appuyez sur la touche DISPLAY le voyant reste allumé.

• Appuyez à nouveau sur la touche DISPLAY

Réglage de la température

• Appuyez d’abord sur la touche SET ou BAS pour régler la température. Chaque appui sur la touche fait

monter ou descendre la température de 1 °C.

• Le réglage maximum de la température est de 45 °C et le réglage minimum est de 5 °C. Réglez la température souhaitée et l’appareil enregistrera automatiquement la température dénie, reviendra au mode de fonctionnement et afchera la température ambiante.

Réglage de la durée

• Lorsque vous appuyez sur la touche SET

• Appuyez sur la touche HAUT ou la touche BAS pour régler la durée jusqu’à l’arrêt automatique. Chaque fois que vous appuyez sur la touche, la durée réglée augmente ou diminue d’une heure. Le réglage

minimum de la durée est de 1 heure, le réglage maximum est de 24 heures.

Après avoir réglé la durée, le système la sauvegarde automatiquement et retourne au mode de fonctionnement. La température et la durée jusqu’à

l’arrêt sont afchées à l’écran.

Fonction «détection de fenêtre ouverte»

• Lorsque la température ambiante diminue de 3 °C ou plus dans les 2minutes qui suivent l’activation du chauffage, la détection d’ouverture

de fenêtre est activée et le chauffage s’arrête. Pendant ce temps, le voyant clignote, accompagné de bips sonores. Le chauffage ne peut être remis en marche que manuellement.

Display

, l’écran s’éteint mais

Display

pour rallumer l’écran.

puis sur la touche HAUT

, le voyant «00» clignote.

Réglage du niveau de chauffage

• Pendant le fonctionnement, appuyez sur la touche HAUT/BAS et choisissez l’un des deux niveaux de chauffage (haut ou bas).

Pour éteindre l’appareil

• Appuyez sur la touche de MARCHE/ARRÊT pour éteindre l’appareil. Le voyant reste allumé même après la mise hors tension de l’appareil lorsque celui-ci est branché sur le secteur.

ATTENTION:

Risqué de brûlure ! Le radiateur devient très chaud lorsqu’il est

en fonctionnement. Ne touchez pas la surface pour éviter les brûlures.

Entretien et réparation

Si l’appareil a besoin de maintenance ou de réparation, veuillez contacter le

service clientèle ou un personnel de service quali é.

Remplacement du câble d’alimentation

Si le cordon d’alimentation est endommagé, il doit être remplacé par le

fabricant ou un spécialiste quali é pour éviter tout danger.

Surveillance

Ne laissez pas les enfants et les personnes handicapées utiliser l’appareil sans surveillance.

NETTOYAGE ET ENTRETIEN

• Avant le nettoyage, débranchez la  che et laissez l’appareil refroidir complètement.

• N’utilisez ni abrasifs ni solvants pour le nettoyage et ne plongez jamais l’appareil dans l’eau.

• Nettoyez l’extérieur avec un chiffon doux et humide.

• L’appareil contient des pièces inaccessibles à l’utilisateur. Les réparations

ne doivent être effectuées que par des spécialistes quali és.

INFORMATIONS SUR LE RECYCLAGE

Vous trouverez sur le produit l’image ci-contre

(une poubelle sur roues, barrée d‘une croix), ce qui indique que le produit se trouve soumis à la directive

européenne 2012/19/UE. Renseignez-vous sur les

dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures ménagères. La mise en rebut correcte du produit usagé permet de préserver l’environnement et la santé. Le recyclage des matériaux contribue à la préservation des ressources naturelles.

Ce produit contient des piles qui sont soumises à la

directive européenne 2006/66/CE selon laquelle

elles ne doivent pas être éliminées avec les ordures ménagères. Renseignez-vous sur les dispositions en vigueur concernant la mise en rebut séparée des piles. La mise en rebut correcte du produit usagé permet de préserver l’environnement et la santé.

FICHE DE DONNÉES PRODUIT

Référence (s) du produit 10033698 10033699 Donnée Symbole Valeur Unité Donnée Unité

Puissance calorique Uniquement pour les radiateurs électriques à

accumulation : Type de régulation de l'apport de chaleur

Puissance calorique

nominale

Puissance calorique

minimale (indicative)

Puissance maximale continue de chauffage

Consommation de courant auxiliaire Apport de chaleur assisté par ventilateur non

A puissance calorique

nominale

A puissance calorique

minimale En mode veille el

Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Remarque : Pour les radiateurs électriques d‘habitation, l‘efcacité énergétique pour le chauffage des locaux mesurée

sur une base saisonnière ɳs ne doit pas être inférieure à la valeur de puissance thermique nominale de l‘appareil.

nom

min

3,0

1,5

kW Régulation manuelle de l'apport de chaleur

avec thermostat intégré

kW Régulation manuelle de l'apport de chaleur

avec indication de la température de la

pièce et/ou de l'extérieur

max,c

3,0

kW Régulation électronique de l'apport de

chaleur avec indication de la température

de la pièce et/ou de l'extérieur

2,912

max

1,457

min

0,17

kW Type de chauffage/contrôle de la température de

la pièce

kW Chauffage à une seule vitesse, pas de

contrôle de la température ambiante

W Deux vitesses ou plus réglables

manuellement, pas de contrôle de la température ambiante

Contrôle de la température ambiante par thermostat mécanique

Contrôle électronique de la température ambiante

Contrôle électronique de la température ambiante et régulation par jour

Contrôle électronique de la température ambiante et régulation par semaine

Autres options de régulation

Contrôle de la température ambiante avec détection de présence

Contrôle de la température ambiante avec détection de fenêtre ouverte

Avec option télécommande non Avec contrôle du démarrage du chauffage non

Avec limitation de la durée de fonctionnement

Avec globe noir capteur de température oui

non

oui

non

oui

non

FICHE DE DONNÉES PRODUIT

Référence (s) du produit 10033700 Donnée Symbole Valeur Unité Donnée Unité

Puissance calorique Uniquement pour les radiateurs électriques à

accumulation : Type de régulation de l'apport de chaleur

Puissance calorique

nominale

Puissance calorique

minimale (indicative)

Puissance maximale continue de chauffage

Consommation de courant auxiliaire Apport de chaleur assisté par ventilateur non

A puissance calorique

nominale

A puissance calorique

minimale En mode veille el

Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Remarque : Pour les radiateurs électriques d‘habitation, l‘efcacité énergétique pour le chauffage des locaux mesurée

sur une base saisonnière ɳs ne doit pas être inférieure à la valeur de puissance thermique nominale de l‘appareil.

nom

min

2,4

1,2

kW Régulation manuelle de l'apport de chaleur

avec thermostat intégré

kW Régulation manuelle de l'apport de chaleur

avec indication de la température de la

non

pièce et/ou de l'extérieur

max,c

2,4

kW Régulation électronique de l'apport de

chaleur avec indication de la température

non

de la pièce et/ou de l'extérieur

2,283

max

1,125

min

0,17

kW Type de chauffage/contrôle de la température de

la pièce

kW Chauffage à une seule vitesse, pas de

non

contrôle de la température ambiante

W Deux vitesses ou plus réglables

non manuellement, pas de contrôle de la température ambiante

Contrôle de la température ambiante par

non thermostat mécanique

Contrôle électronique de la température

non ambiante

Contrôle électronique de la température

oui

ambiante et régulation par jour Contrôle électronique de la température

non ambiante et régulation par semaine

Autres options de régulation

Contrôle de la température ambiante avec

non détection de présence

Contrôle de la température ambiante avec

oui

détection de fenêtre ouverte Avec option télécommande non Avec contrôle du démarrage du chauffage non

Avec limitation de la durée de

non fonctionnement

Avec globe noir capteur de température oui

Gentile cliente,

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto:

INDICE

Dati tecnici59 Dichiarazione di conformità59 Avvertenze di sicurezza60 Descrizione del dispositivo62 Installazione63 Utilizzo66 Pulizia e manutenzione68 Smaltimento69 Scheda informativa del prodotto70

DATI TECNICI

Articolo Cosmic Beam Plus XXL Cosmic Beam Plus

Numero articolo 10033698 10033699 10033700

Alimentazione 220-240 V ~ 50/60 Hz

Potenza (Watt) 3000 W 2400 W

DICHIARAZIONE DI CONFORMITÀ

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2014/30/UE (EMC) 2014/35/UE (LVD) 2011/65/UE (RoHS) 2009/125/CE (ErP)

AVVERTENZE DI SICUREZZA

• Leggere tutto il manuale prima di utilizzare il dispositivo.

• Non lasciare il dispositivo privo di controllo mentre è in funzione.

• Questo radiatore diventa estremamente caldo mentre è in funzione. Non

toccare le super ci bollenti.

ATTENZIONE

Pericolo di ustione! Alcuni componenti di questo prodotto

possono diventare estremamente caldi e causare ustioni. Prestare particolare attenzione in presenza di bambini e di persone che necessitano di tutela.

• Non spostare il dispositivo mentre è in funzione. Attendere che il dispositivo si sia completamente raffreddato e assicurarsi che sia stato scollegato dalla rete elettrica prima di spostarlo.

• Posizionare il dispositivo ad almeno 1 metro di distanza da materiali

facilmente in ammabili come mobili, alberi, foglie, erba secca e cespugli.

• L’elemento riscaldante del radiatore non deve essere rivolto verso il

sof tto. L’elemento riscaldante deve essere rivolto alla super cie da

riscaldare.

Nota: per evitare il surriscaldamento, non coprire il dispositivo. Non utilizzare il dispositivo per asciugare indumenti.

• Tenere bambini e animali domestici lontano dal dispositivo.

• Bambini a partire da 8 anni e persone con limitate capacità  siche e psichiche possono utilizzare il dispositivo solo se sono stati istruiti in modo esaustivo da una persona responsabile del loro controllo sulle funzioni e sulle procedure di sicurezza. Assicurarsi che i bambini non giochino con il dispositivo. Bambini a partire da 8 anni possono pulire il dispositivo solo con il dovuto controllo.

• I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione non deve essere realizzata da bambini senza controllo.

• Non utilizzare il dispositivo se presenta segni di danneggiamento o malfunzionamento.

• Non cercare di riparare o impostare le funzioni elettriche e meccaniche del dispositivo. Il dispositivo non contiene componenti che necessitano di manutenzione da parte dell’utente. Opere di manutenzione e riparazione devono essere eseguite da elettricisti specializzati. Il tentativo di riparazioni autonome causa la perdita di validità della garanzia.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza ai clienti o da una persona con

quali ca equivalente, in modo da evitare pericoli.

• Non toccare l’elemento riscaldante a mani nude. Se viene toccato per sbaglio, rimuovere subito le impronte delle dita con un panno umido, altrimenti si imprimono nell’elemento e causano un guasto prematuro del radiatore.

• Non sostituire l’elemento riscaldante e non cercare di rimuoverlo.

• Questo prodotto è adatto per uso esterno ed interno. Non utilizzare il dispositivo nelle immediate vicinanze di vasche, docce o piscine.

• Questo prodotto non deve essere esposto a intemperie per tempi prolungati.

• Non toccare la spina con le mani bagnate o umide.

• Non far passare il cavo di alimentazione sotto a moquette. Non coprire il cavo con tappeti, passatoie o coperture simili. Posizionare il cavo in modo che non ci si inciampi.

• Non avvolgere il cavo intorno al dispositivo.

• Assicurarsi che non entrino corpi estranei nella ventilazione o nelle aperture del radiatore, altrimenti possono risultare folgorazioni, incendi o danni al dispositivo.

• Per evitare la possibilità di incendi, non bloccare le fessure di ventilazione.

• Il radiatore ha al suo interno componenti bollenti e che generano scintille. Non utilizzarlo in luoghi in cui vengono utilizzati o stoccati benzina, vernici

e liquidi esplosivi e/o inammabili. Tenere il dispositivo lontano da amme libere e superci bollenti.

• Evitare di utilizzare prolunghe, in quanto possono causare surriscaldamento e incendi. Se è però necessario l’uso di una prolunga, assicurarsi che sia adatta all’uso all’aperto e, idealmente, che sia dotata di interruttore differenziale o che sia collegata a un interruttore differenziale.

• Assicurarsi sempre che il dispositivo sia collegato a una presa elettrica appropriata e adatta all’uso all’aperto.

• Staccare la spina e assicurarsi che il dispositivo sia completamente raffreddato, prima di spostarlo, pulirlo o metterlo via.

• Questo radiatore è adatto solo a usi casalinghi e non deve essere utilizzato a scopi commerciali. Ogni utilizzo diverso da quelli indicati dal produttore possono causare incendi, folgorazioni o lesioni a persone.

• Non si consiglia l’utilizzo di attacchi con il radiatore.

• Non utilizzare il radiatore con una presa elettrica programmabile, un timer, un telecomando esterno o un altro dispositivo che accende automaticamente il dispositivo, altrimenti si corre il rischio di incendio se il dispositivo è coperto o posizionato erroneamente.

5 2

DESCRIZIONE DEL DISPOSITIVO

Alloggiamento

Dimensioni:

Modello Potenza Lunghezza Larghezza Altezza

Cosmic Beam Plus 2400 W 1540 mm 150 mm 65 mm

Cosmic Beam Plus XXL 3000 W 1840 mm 150 mm 65 mm

Telecomando

Elementi riscaldanti

SWITCH

SET

DISPLAY

Scatola di controllo

1 Tasto ON/OFF

2 Tasto SU/GIÙ

3 Tasto ALTO/BASSO (livello riscaldante)

4. Tasto SWITCH (tasto di attivazione)

5 Tasto SET (impostazioni)

6 Tasto DISPLAY

INSTALLAZIONE

Modello Lunghezza 1 Lunghezza 2

Cosmic Beam Plus 1307 mm 1540 mm

Cosmic Beam Plus XXL 1607 mm 1840 mm

1° passaggio:

Montare due dei supporti di montaggio alla parte superiore del dispositivo con le viti, come indicato in immagine A.

2° passaggio:

Montare due dei supporti di montaggio su softto o parete con le viti, come

indicato in immagine B.

3° passaggio:

Unire il supporto sul dispositivo al supporto a softto/parete con una vite,

come indicato in immagine C.

1. Montaggio a softto:

La distanza tra dispositivo e pareti circostanti deve essere di almeno 200 mm,

come indicato in immagine 1.

2. Doppio montaggio a softto:

Due dispositivi vengono collegati l’uno all’altro e ssati al softto tramite un telaio di collegamento, come indicato in immagine 2.

Nota: per il doppio montaggio a softto sono necessari componenti non

inclusi in consegna e da acquistare separatamente.

3. Per dispositivi che devono essere montati alla parete:

La distanza dal pavimento deve essere di almeno 220 cm, come indicato in immagine 3. La distanza minima dal softto deve essere di 20 cm.

Softto

200mm

≥200mm

2200mm

≥

4. Installazione estesa:

Le imbracature di supporto vengono agganciate al softto, come indicato in immagine 4.

≥200mm

Parete

Pavimento

Switch

Nota: i componenti necessari all’installazione estesa non sono inclusi in consegna e devono essere acquistati separatamente.

UTILIZZO

Leggere attentamente il presente manuale prima del primo utilizzo.

• Togliere il dispositivo dal cartone facendo attenzione. Conservare il cartone, in modo da potervi riporre il dispositivo durante la stagione calda.

• Fissare il dispositivo come indicato nelle istruzioni per l’installazione.

• Assicurarsi di non utilizzare la stessa presa elettrica per il radiatore e altri dispositivi ad alte prestazioni, altrimenti si rischia di sovraccaricare la rete.

Accendere il dispositivo

• Una volta collegata la spina del dispositivo alla presa elettrica, l’indicazione Power sul dispositivo si illumina.

• Premere ON/OFF per accendere il dispositivo. Il display mostra la temperatura ambiente attuale. Se la temperatura ambiente è inferiore a

quella predenita, la funzione riscaldante viene attivata automaticamente.

La spia di controllo lampeggia.

Blocco tasti

• A dispositivo in funzione, premere SWITCH spia di controllo di illumina. Tutti i tasti sono disattivati.

Accendere e spegnere lo schermo

• Se si premere DISPLAY controllo resta accesa.

• Premere di nuovo DISPLAY

Display

, lo schermo si spegne, ma la spia di

Display

per riaccendere lo schermo.

e poi ON/OFF e la

Impostare la temperatura

Set

• Premere SET temperatura. Ogni volta che si preme uno dei tasti, la temperatura

aumenta o diminuisce di 1 °C.

• La massima temperatura impostabile è di 45 °C e quella minima di 5 °C. Impostare la temperatura desiderata, il dispositivo la salva

automaticamente, torna alla modalità di funzionamento e mostra la temperatura ambiente.

Impostare la durata

• Se si preme SET

• Premere SU o GIÙ per impostare il tempo  no allo spegnimento automatico. Ogni volta che si preme uno dei tasti, la durata aumenta o diminuisce di 1 ora. L’impostazione minima è di 1 ora e quella

massima di 24 ore. Dopo aver impostato la durata, il sistema la salva

automaticamente e torna alla modalità di funzionamento. La temperatura

e il tempo restante  no all’auto spegnimento vengono mostrati sul display.

Funzione “Rilevamento  nestra aperta”

• Se la temperatura ambiente si abbassa di 3 °C o più nel giro di 2minuti a dispositivo in funzione, viene attivato il rilevamento di  nestra aperta e la

funzione riscaldante viene interrotta. In questo lasso di tempo lo schermo LED lampeggia accompagnato da segnali acustici. Il riscaldamento può essere riattivato manualmente.

Impostare il livello riscaldante alto

• A dispositivo in funzione, premere ALTO/BASSO e selezionare uno dei due livelli riscaldanti (alto o basso).

e poi SU o GIÙ per impostare la

, sullo schermo lampeggia “00”.

Spegnere il dispositivo

• Premere ON/OFF per spegnere il dispositivo. Se il dispositivo rimane collegato alla presa elettrica, le spie di controllo restano accese anche se il dispositivo è stato spento.

ATTENZIONE

Pericolo di ustione! Il radiatore diventa estremamente caldo durante il funzionamento. Non toccare le super ci, in modo da

evitare ustioni.

Manutenzione e riparazioni

Se sono necessarie opere di manutenzione o riparazione, contattare il servizio

di assistenza ai clienti o un tecnico qualicato.

Sostituire il cavo di alimentazione

Se il cavo è danneggiato, deve essere sostituito dal produttore o da un tecnico

qualicato, in modo da evitare pericoli.

Obbligo di controllo

Non lasciare che bambini o persone che necessitano di tutela utilizzino il dispositivo senza il dovuto controllo.

PULIZIA E MANUTENZIONE

• Staccare la spina e far raffreddare il dispositivo prima della pulizia.

• Non utilizzare prodotti abrasivi o solventi per la pulizia. Non immergere mai il dispositivo in acqua.

• Pulire il lato esterno con un panno morbido inumidito.

• Il dispositivo contiene componenti che non sono accessibili all’utente.

Eventuali riparazioni devono essere realizzate da tecnici qualicati.

SMALTIMENTO

Se sul prodotto è presente la gura a sinistra (il

cassonetto mobile sbarrato), si applica la direttiva

europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i riuti normali. Informarsi sulle

disposizioni vigenti sulla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi

con i riuti domestici. Grazie al corretto smaltimento

dei vecchi dispositivi si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a diminuire il consumo di materie prime.

Il prodotto contiene batterie che sono soggette alla

direttiva europea 2006/66/EG e non possono essere smaltite con i normali riuti domestici. Preghiamo

di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l’ambiente e la salute delle persone da conseguenze negative.

SCHEDA INFORMATIVA DEL PRODOTTO

Identicazione del modello (i) 10033698 10033699 Indicazione Simbolo Valore Unità Indicazione Unità

Potenza termica Solo per gli apparecchi per il riscaldamento

d'ambiente locale elettrici ad accumulo: Tipo di controllo dell´apporto termico

Potenza termica nominale P

Potenza termica minima (valore indicativo)

Potenza termica massima continua

nom

min

max,c

Consumo di elettricità ausiliaria Potenza termica con supporto del

Per la potenza termica nominale

Per la potenza termica minima

In modalità di attesa el

2,912

max

1,457

min

Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania Nota: per dispositivi di riscaldamento elettrici, l’efcienza energetica annuale per il riscaldamento di locali ɳs non può

essere peggiore al valore indicato nella potenza riscaldante nominale del dispositivo.

kW Controllo manuale del carico termico con

3,0

termostato integrato

kW Controllo manuale del carico termico con

1,5

riscontro della temperatura ambiente e/o

esterna

kW Controllo elettronico del carico termico

3,0

con riscontro della temperatura ambiente

e/o esterna

ventilatore

kW Tipo di potenza termica / controllo della

temperatura ambiente

kW Potenza termica di un solo livello, senza

controllo della temperatura ambiente

0,17

W Due o più livelli impostabili manualmente,

senza controllo della temperatura ambiente

Con controllo della temperatura ambiente tramite termostato meccanico

Con controllo elettronico della temperatura ambiente

Controllo elettronico della temperatura ambiente e timer giornaliero

Controllo elettronico della temperatura ambiente e timer settimanale

Altre opzioni di controllo

Controllo della temperatura ambiente con rilevamento di presenza

Controllo della temperatura ambiente con

rilevamento di nestre aperte

Con opzione telecomando no Con controllo di avvio adattabile no

Con limitazione del tempo di funzionamento

Con sensore lampada nero si

SCHEDA INFORMATIVA DEL PRODOTTO

Identicazione del modello (i) 10033700 Indicazione Simbolo Valore Unità Indicazione Unità

Potenza termica Solo per gli apparecchi per il riscaldamento

d'ambiente locale elettrici ad accumulo: Tipo di controllo dell´apporto termico

Potenza termica nominale P

Potenza termica minima (valore indicativo)

Potenza termica massima continua

nom

min

max,c

Consumo di elettricità ausiliaria Potenza termica con supporto del

Per la potenza termica nominale

Per la potenza termica minima

In modalità di attesa el

2,283

max

1,125

min

essere peggiore al valore indicato nella potenza riscaldante nominale del dispositivo.

kW Controllo manuale del carico termico con

2,4

termostato integrato

kW Controllo manuale del carico termico con

1,2

riscontro della temperatura ambiente e/o

esterna

kW Controllo elettronico del carico termico

2,4

con riscontro della temperatura ambiente

e/o esterna

ventilatore

kW Tipo di potenza termica / controllo della

temperatura ambiente

kW Potenza termica di un solo livello, senza

controllo della temperatura ambiente

0,17

W Due o più livelli impostabili manualmente,

senza controllo della temperatura ambiente

Con controllo della temperatura ambiente tramite termostato meccanico

Con controllo elettronico della temperatura ambiente

Controllo elettronico della temperatura ambiente e timer giornaliero

Controllo elettronico della temperatura ambiente e timer settimanale

Altre opzioni di controllo

Controllo della temperatura ambiente con rilevamento di presenza

Controllo della temperatura ambiente con

rilevamento di nestre aperte

Con opzione telecomando no Con controllo di avvio adattabile no

Con limitazione del tempo di funzionamento

Con sensore lampada nero si

Blumfeldt Cosmic Beam,10033698,10033699,10033700, Cosmic Beam Plus XXL, Cosmic Beam Plus Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
