BluGuitar AMP1 Iridium Edition User guide [de, en]

| 100 Watts Tube Guitar Amp designed by Thomas Blug

™

AMP1

®

BluGuitar

ADDITIONAL MANUAL

Herzlichen Glückwunsch zum Kauf deines
hat BluGuitar-Gründer und Profi-Gitarrist Thomas Blug diesen neuen Amp von Grund auf neu entwickelt und im Unterschied zum

™

IRIDIUM EDITION! In Zusammenarbeit mit erfahrenen, internationalen Metal-Gitarristen

™

MERCURY EDITION kompromisslos auf Modern Metal gevoiced. Thomas ist geistiger Urvater der tube-driven Pedal-Amps und hat schon
Anfang der 90er Jahre für namhafte Hersteller Produkte entwickelt, die heute als Meilensteine echter Tube-Pedals gelten. Sowohl der
MERCURY EDITION als auch der

™

IRIDIUM EDITION sind Resultate dieser einzigartigen Expertise.

™

Die Urversion des

™

war und ist für viele Gitarristen weltweit ein echter „Game Changer“, weil er Boutique-Röhrenklang und Power in einem

super kompakten sowie leichten Format vereint und an jeder Steckdose dieser Erde ohne Trenntrafo immer gleich gut klingt. Inzwischen verlassen sich
weltweit tausende Gitarristen – vom Hobbygitarristen bis zum Weltklasse-Künstler – auf dieses kleine Tone-Monster. Mit dem IRIDIUM EDITION
wird die

™

-Familie nun um einen ebenbürtigen High-Gain-Spezialisten mit straffen und charaktervollen Sounds erweitert.

VINTAGE DYNAMICS
ANALOG TUBE FEEL

TIGHT LOW END

MASSIVE GAIN

™

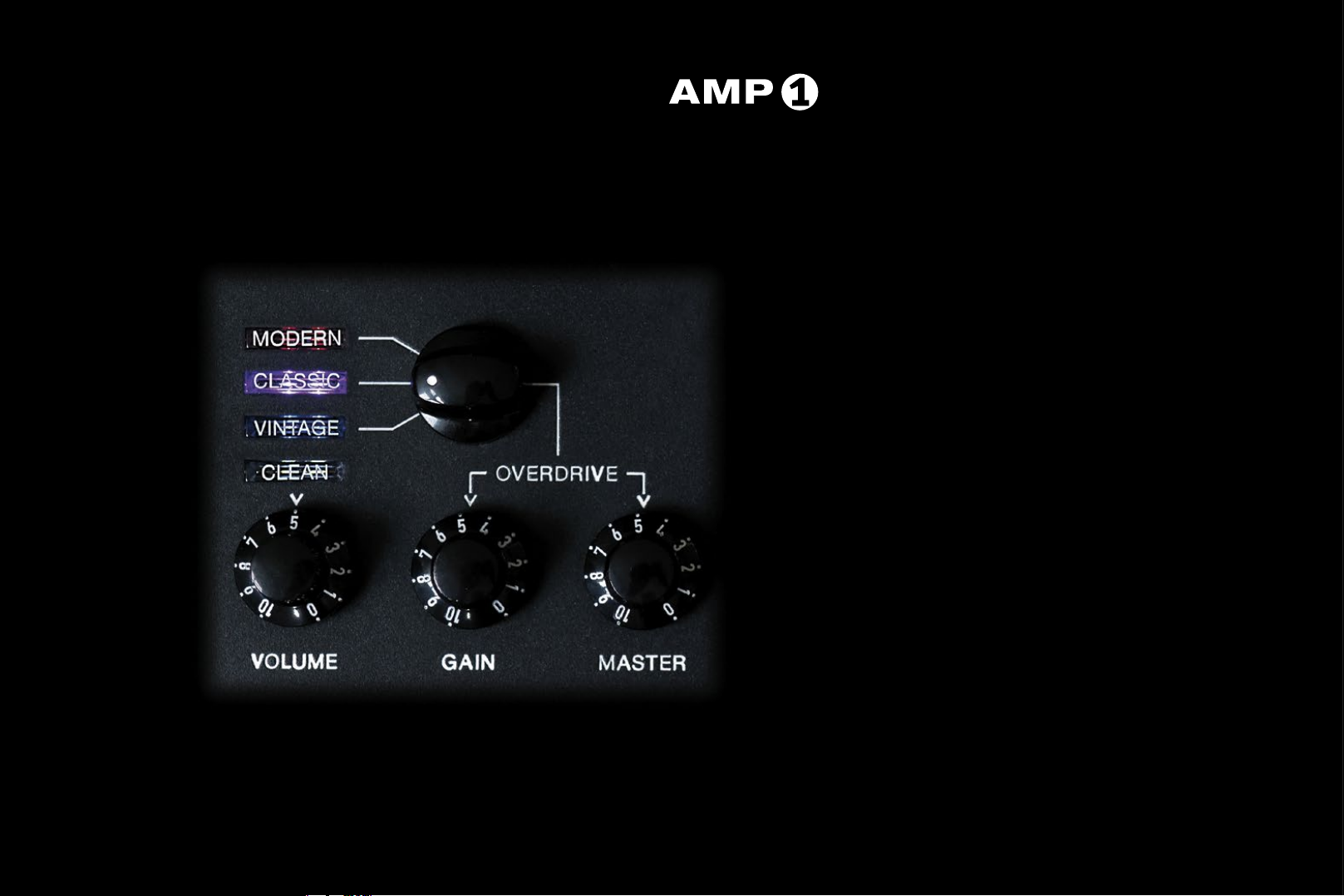

DIE 4 PREAMPS DES

Drei unabhängige, diskret aufgebaute OVERDRIVE-Kanäle liefern satte und tighte Zerrsounds, die in Gain-Struktur und Klangfarbe verändert werden können.
Jeder dieser Kanäle bietet unterschiedlichen Attack, Ansprache und Dynamik. Der CLEAN-Kanal mit großem Headroom und Höhenreserven verhilft selbst mittigen
Humbuckern zu transparenten, sparkligen Clean-Sounds.

MODERN – Mit seinen extrem hohen Gain-Reserven liefert dieser Kanal
glasklare Saitentrennung durch massiven Low-Cut und lässt sich durch den
Custom Control TONE Regler vom „Cut thru the mix“-Solo-Sound bis hin zu
„maximum brutality“-typischer V-Kurve in den Mitten regeln.

CLASSIC – Durch die harte Verzerrungs-Kennlinie und den speziell
abgestimmten Bassfilter ist dieser Kanal perkussiv und im Mitten­bereich deutlich breiter und härter als VINTAGE. Das Mittenspektrum
kann durch den Custom Control TONE von „Hot Rodded British High
Gain“ bis zur „Deutschen Soundwand“ geformt werden.

VINTAGE – Straffe und mittenbetont holzige Sounds, die gerade bei
extremen Low-Tunings tight übertragen werden und gleichzeitig cremige
Verzerrung in den Mitten liefern.

IRIDIUM EDITION

CLEAN – Massiver Headroom dank des 100 Watt Poweramps und Höhen­reserven, die selbst mittigen Humbuckern zu transparenten, sparkligen
Clean-Sounds verhelfen. Optimale Plattform für Pedale wie Shimmer Reverb,
Modulation oder Delay.

BOOST

Der
Mit dem Custom Control Regler lässt sich die Höhe der Verstärkung einstellen.
Der BOOST hat eine dezente Mittenanhebung, um Clean Sounds mehr Definition zu geben und Overdrive Sounds mit mehr Gain zu versorgen, ohne dass diese
matschig werden.
Bei Vollanschlag geht der BOOST – ähnlich wie eine Röhrenstufe oder ein Tube Screamer – in die Sättigung. So entstehen noch mehr satte Obertöne für cremige
und dennoch tighte Overdrive Sounds.

™

IRIDIUM EDITION verfügt über einen einstellbaren Gain-Boost, der allen Kanälen wie ein Pedal vorgeschaltet ist.

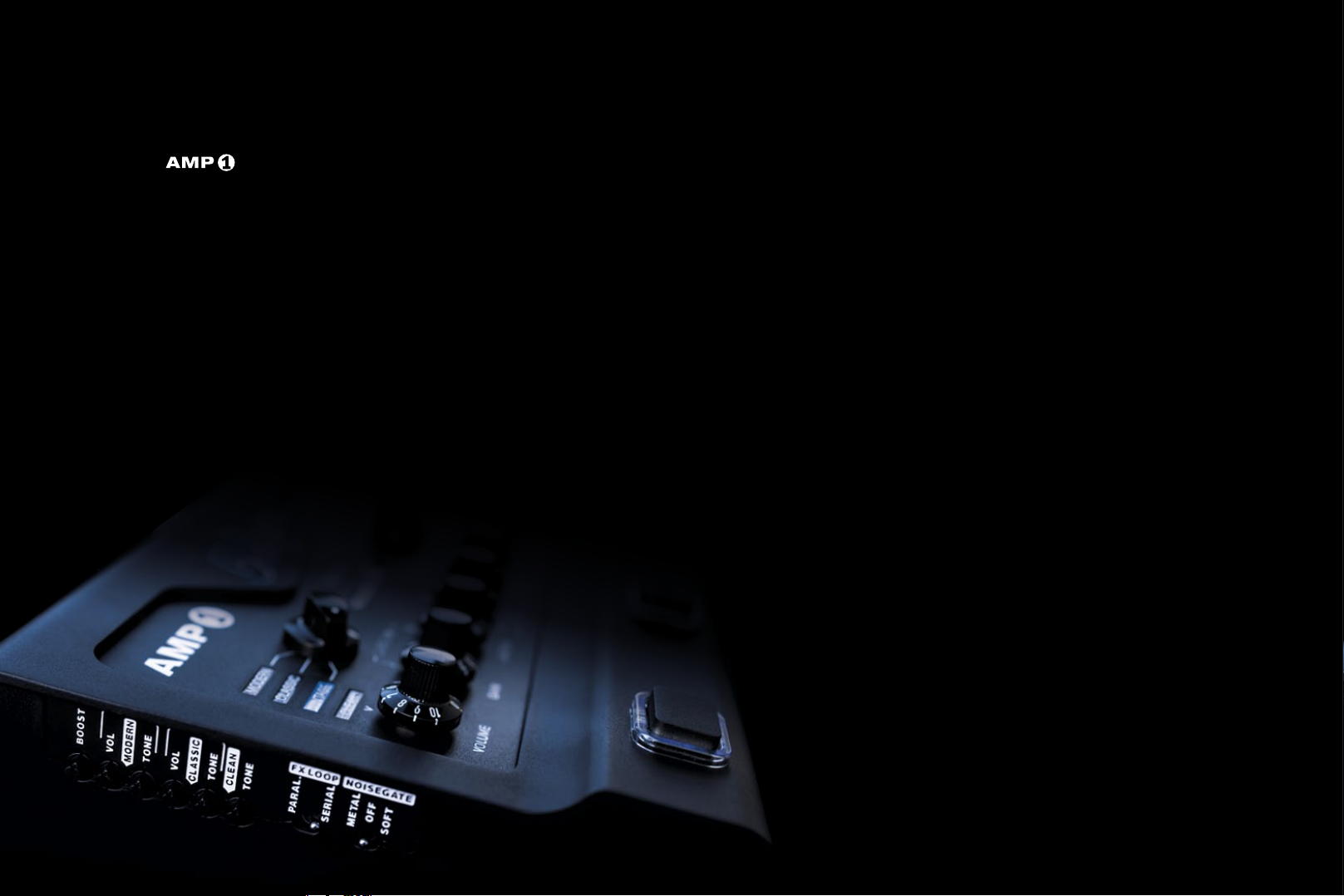

NOISEGATE

Der Schalter an der Seite verfügt über drei Positionen - METAL, OFF und SOFT.

METAL - Der spezielle Metal-Modus reagiert extrem schnell und hart. High Gain Sounds und Staccato Metal Riffs werden messerscharf und exakt wiedergegeben.
Gemutete Passagen – auch mit sehr viel Gain – sind wirklich still. Es ist auch kein Rauschen mehr zu hören.

OFF - In dieser Position ist das Noise Gate deaktiviert.

SOFT - In dieser Position ist das Noise Gate sehr empfindlich. Es öffnet auch bei niedrigsten

Eingangssignalen, sodass auch noch die feinsten Nuancen zu hören sind. Weiche Töne

klingen somit natürlich aus, ohne abgeschnitten zu werden.

METAL BONUS

Sobald der Reverb eingeschaltet ist, wechselt das Gate

automatisch auf Soft. Mit der Nutzung des Reverb kann

damit ganz einfach zwischen tragendem Solo-Sound (mit

Soft-Gate) und messerscharfen Riffs (mit kurzem

Metal-Gate) geschaltet werden. Zudem lassen sich die

verschiedenen Gate-Einstellungen mit dem Reverb-

Fußschalter abrufen und somit auch in Presets speichern.

SPEZIELLE NANOTUBE-ENDSTUFE FÜR METAL

100 Watt mit subtilem Röhren-Sagging liefern riesige Power und enorm viel Headroom, damit deine Riffs auch bei Bühnenlautstärke tight und messerscharf übertragen werden.
Das Mastervolumen arbeitet sehr präzise, sodass es sehr einfach ist, die perfekte Lautstärke für zu Hause (bis zur mittleren Position) oder für die Bühne (bis max) einzustellen.

SPEZIELLE KLANGREGELUNG

Um den ultimativen Punch und Attack vom Lo-End zu bekommen, haben viele Röhrenverstärker
neben Bass, Mitten und Höhen, auch einen eigenen Punch-Regler für den Schub und einen
Presence-Regler für den Biss.

Der Punch arbeitet in der Stromrückkopplungsschleife und reagiert sowohl mit dem
Lautsprecher als auch mit der Endstufe. Diese beiden Regler sind bei klassischen Röhren-
verstärkern unerlässlich, um einen guten Metal- oder Hardrock-Sound zu erhalten.

Wir haben die gleiche Technologie für das Lo-End verwendet und diese Stromrückkopplung mit
unserem Bassregler kombiniert, sodass wir nur einen Bassregler brauchen. Dieser kann damit
genau das, was du dir von einem knackigen, druckvollen Bass wünschst. Drehe so viel Bässe
rein, wie dein Sound braucht.

Die gleiche Technik verwenden wir mit viel Attack, Biss und Sparkle bei Presence -
den Höhen.

PUNCH BITE

1

SpeakerSim: On2 SpeakerSim: Off

3

SpeakerSim: Off

RECORDING OUT

Recording

IR LOADER,

BluBOX

21

IR PlugIn

3

PA System /

Studio Monitor

Die Boxen-Simulation des
tal-Sounds abgestimmt. Der Verstärker arbeitet mit einem starken Current Feedback und formt damit den
Punch und Biss zusammen mit dem Speaker. Dies wird für eine natürliche Soundqualität bei Aufnahmen genutzt.
Je nachdem, ob ein Lautsprecher an der Lautsprecherbuchse des
angeschlossen ist oder nicht, wird die Speaker-Emulations-Kurve an der Recording Out Buchse auto­matisch optimal angepasst. Die besten Aufnahmeergebnisse erreichst du, wenn ein Lautsprecher ange­schlossen ist. Auch bei Zimmerlautstärke ergibt sich dann das natürliche Current Feedback und damit
der bestmögliche Sound.

Um noch authentischer Lautsprechersimulationen zu realisieren, werden auch gerne „IR“s (impulse res­ponses) genutzt. Dazu kann die interne (analoge) Speaker-Simulation des
EDITION abgeschaltet werden, damit du die Impuls antworten deiner Lieblingsbox benutzen kannst.

1

Verbinde den Recording Out mit deinem Mischpult zur Nutzung des internen,
analogen Recording Out

2

Der Recording Out kann mit Hilfe der
Mischpult oder deiner Soundkarte verbunden werden.

3

Du kannst auch IRs von Plugins in deiner DAW nutzen. Dazu wird der
Recording Out direkt mit deiner Soundkarte verbunden.

Zum Abschalten der internen Speaker-Simulation wird der BOOST so lange gedrückt gehalten, bis der linke
Fußschalter (Channel) die Speaker-Simulation an- oder ausschaltet. Leuchtet Reverb, ist die interne Speaker­Simulation des Recording Out aktiviert. Leuchtet Reverb nicht, ist die interne Speaker Simulation des
Recording Out deaktiviert.

™

IRIDIUM EDITION arbeitet analog und ist speziell für Me-

™

IRIDIUM EDITION

™

IRIDIUM

BluBOX

™

oder eines IR Loaders mit dem

Hinweis:

•

Das Ein- und Ausschalten der Speaker-Simulation funktioniert nur, wenn weder REMOTE ™

noch MIDI ™ am

•

Im Falle eines Brummgeräusches solltest du eine DI-Box mit Groundlift für galvanische Trennung verwenden.

™

IRIDIUM EDITION angeschlossen sind.

REVERB

Der Reverb im
Der Reverb des

™

IRIDIUM EDITION wurde für einen natürlicheren Raumklang optimiert.

™

MERCURY EDITION hingegen hat den Charakter eines Vintage-Federhalls.

Hinweis:

•

Beachte, dass der eingeschaltete Reverb das Noise Gate immer in den Soft-Modus schaltet, wenn es sich in der Position METAL befindet.

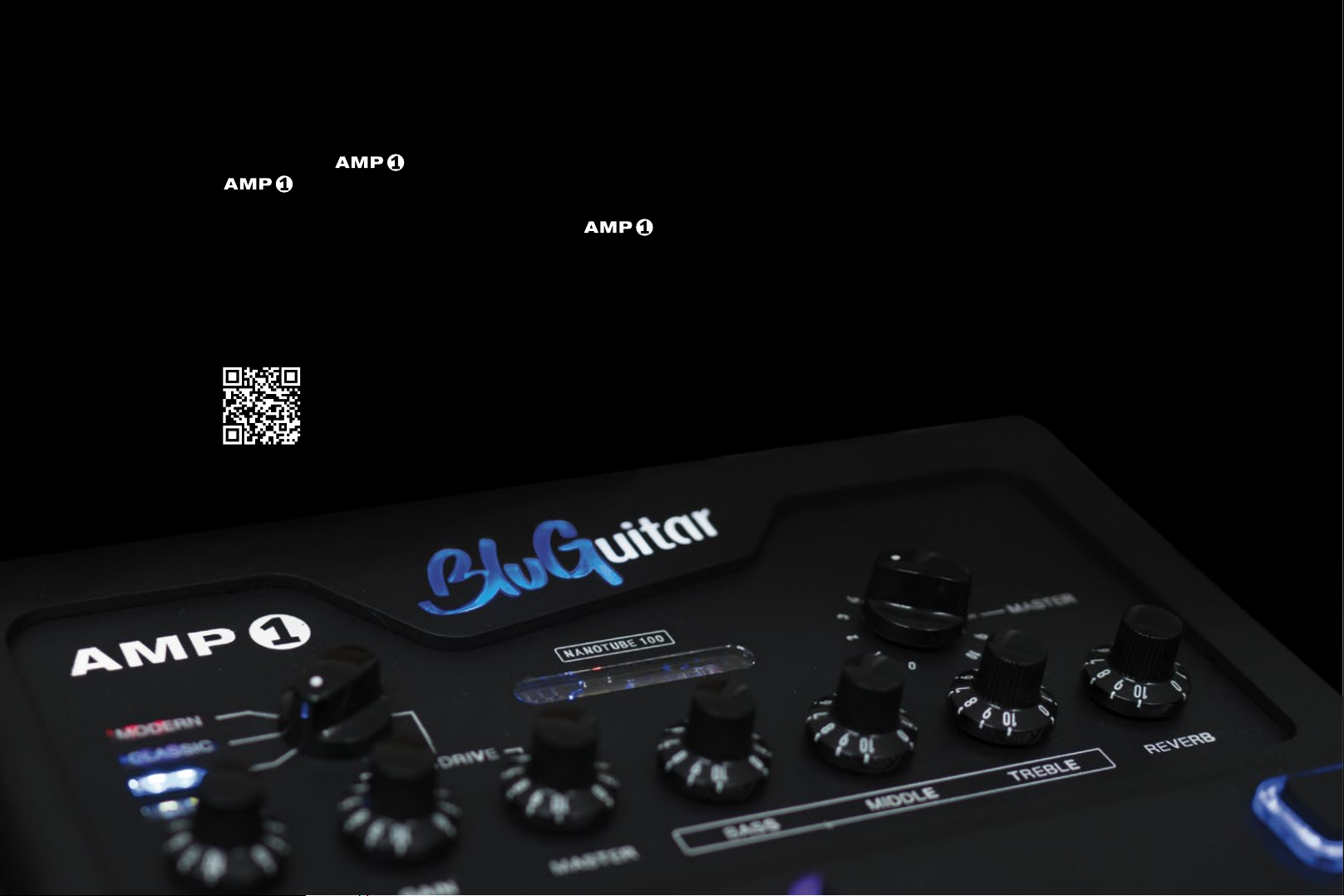

Es gibt noch viele weitere Expert Features, mit denen du deinen

™

IRIDIUM EDITION für dein persönliches Setup optimieren kannst.

So kannst du beispielsweise mit INDIVIDUAL CHANNEL GAIN in jedem Kanal deine eigene Gain-Struktur einstellen.

•

Weitere Erklärungen zu den umfangreichen Funktionsmöglichkeiten des

™

IRIDIUM EDITION wie etwa Half Power Mode,

Low Gain Mode oder Preset Mode findest du auf unserer Webseite mit Videos erklärt:

bluguitar.com/me-expert.html

PUNCH.POWER.PORTABILITY

THE NANOTUBE TM AMP THAT DOES THE CHUG

Congratulations on the purchase of your
BluGuitar founder and professional guitarist Thomas Blug has developed this new amp from the ground up and, unlike the

™

IRIDIUM EDITION! In cooperation with experienced, international metal guitarists,

™

MERCURY EDITION, he voiced it uncompromisingly towards modern metal. Thomas is the intellectual creator of tube-driven pedal amps.
He started developing products for well-known manufacturers in the early 1990s, some of which today are regarded as the milestones of true tube pedals.
Both the

™

MERCURY EDITION and the

™

IRIDIUM EDITION are the results of this unique expertise.

The original version of the

™

has been – and still is – a real game changer for many guitarists worldwide, because it combines boutique tube

sound and power in a super-compact and lightweight format. Plus, it always sounds the same using any power socket on this earth without an isolation
transformer. Today, thousands of guitarists worldwide - from amateur guitarists to world-class artists - rely on this little tone monster. With the IRIDIUM
EDITION, the

™

family has now been expanded to include a high-gain specialist offering tight, characterful sounds.

VINTAGE DYNAMICS
ANALOG TUBE FEEL

TIGHT LOW END

MASSIVE GAIN

™

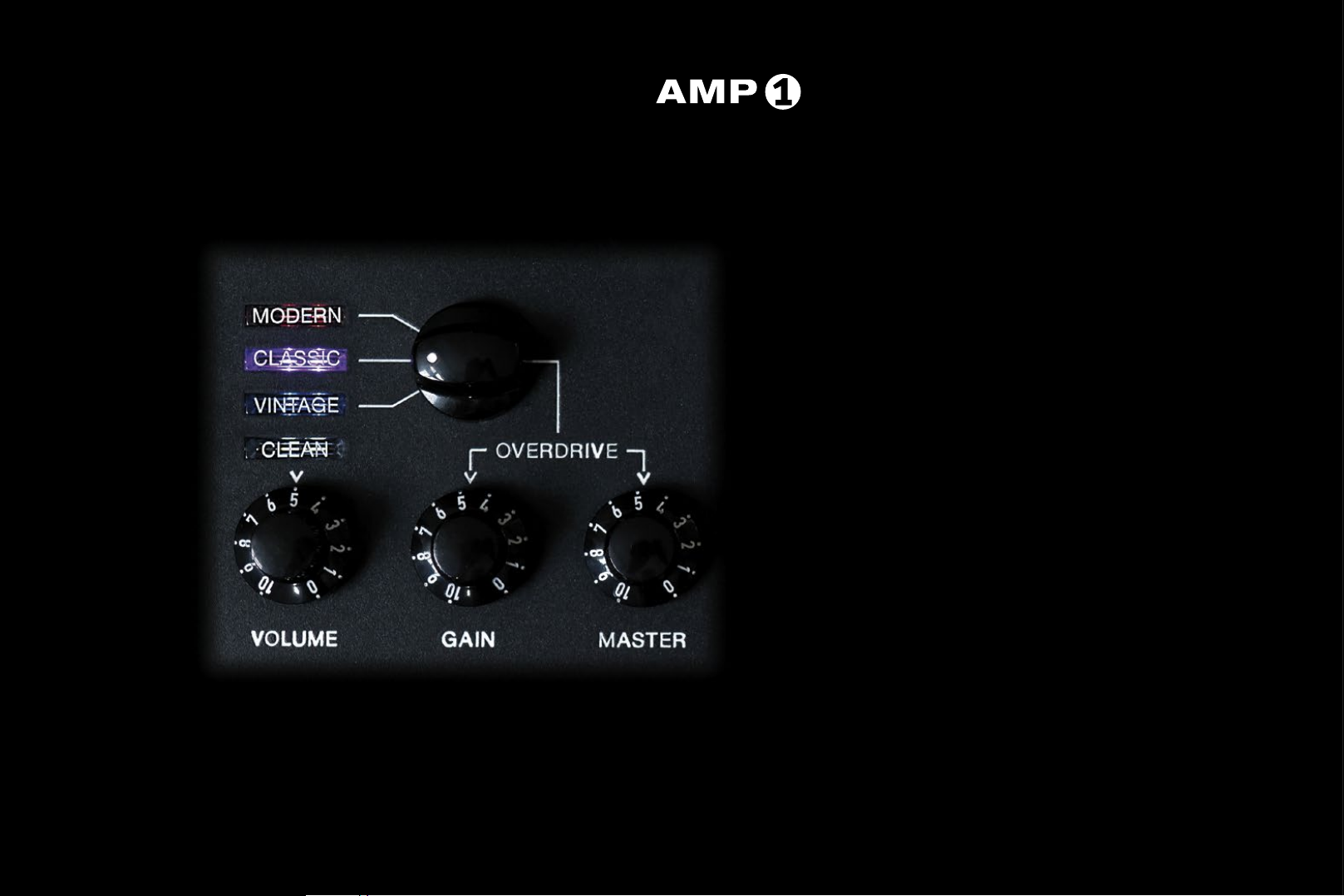

THE 4 PREAMPS OF

Three independent, discrete OVERDRIVE channels deliver rich and tight distortion sounds that can be changed in gain structure and timbre.
Each of these channels offers different attack, response and dynamics.
The CLEAN channel with its massive headroom and treble reserves gives even mid-heavy humbuckers transparent, sparkling clean sounds.

MODERN – With its extremely high gain reserves, this channel delivers
crystal-clear string separation through a massive low-cut, and the Custom
Control TONE knob lets you dial from a “cut thru the mix” solo sound to the
typical “maximum brutality” mid scoop.

CLASSIC – Due to the hard distortion characteristics and the specially
tuned bass filter, this channel is percussive and significantly wider and
harder in the mid-range than VINTAGE. The mid-range can be shaped
by the Custom Control TONE from “Hot Rodded British High Gain” to
“German wall of sound“.

VINTAGE – Tight and mid-emphasized woody sounds that are transmitted
tightly especially using extreme low tunings while delivering creamy mid­range distortion.

IRIDIUM EDITION

CLEAN – Massive headroom thanks to the 100 watt power amp and treble
reserves, which give even mid-emphasized humbuckers a transparent,
sparkling clean sound. Optimal platform for pedals like shimmer reverb,
modulation or delay.

BOOST

The
It has a moderate mid hump to give cleaner sounds more definition, or give overdriven sounds more gain without turning muddy.
The Custom Control can adjust the gain/boost level. Cranked all the way up, it will sound more like an overdriven preamp or a Tube Screamer to get even
richer tones with tons of gain that never gets muddy.

™

IRIDIUM EDITION possesses an adjustable gain/boost function that is placed in the front of the channels like a pedal.

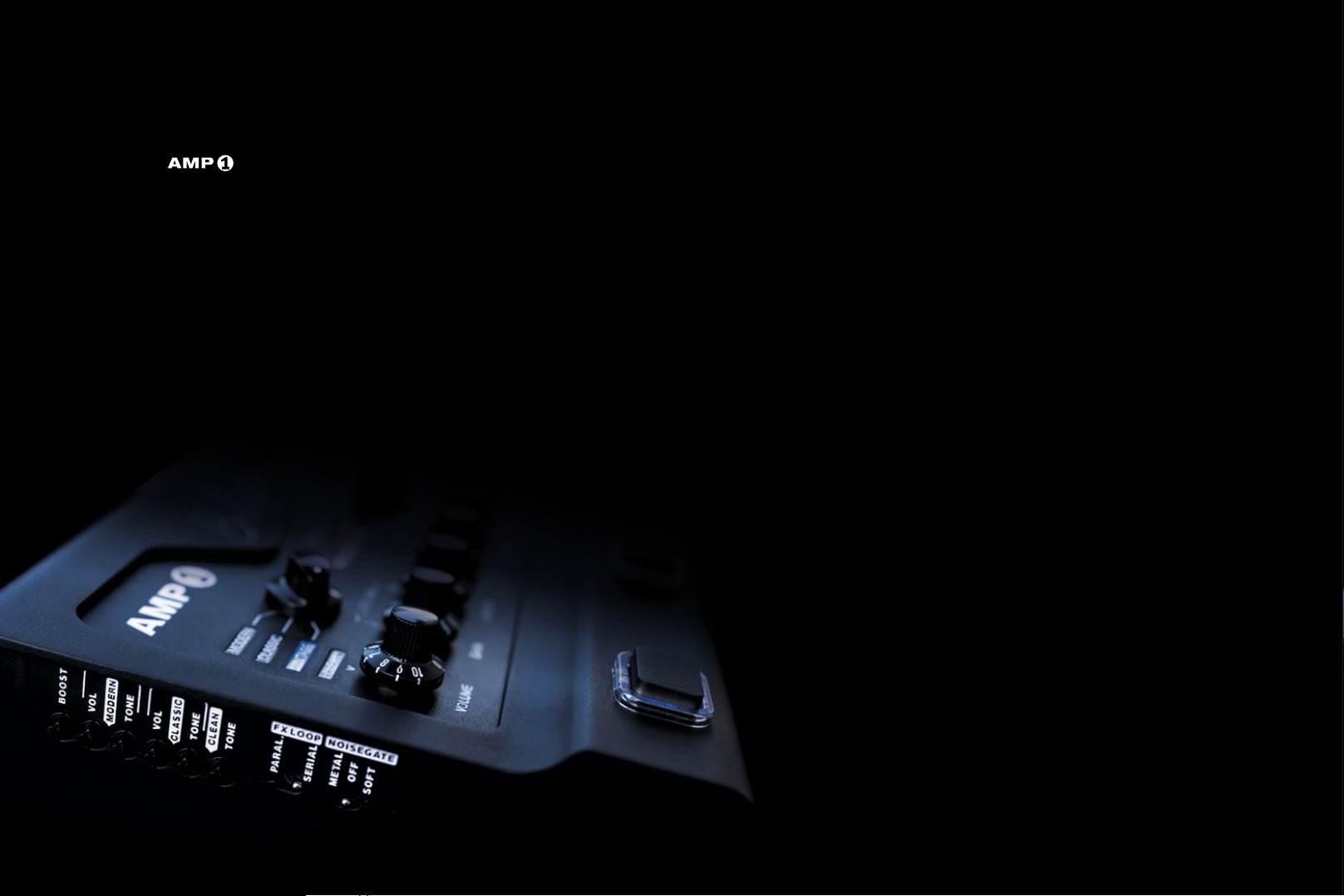

NOISEGATE

The switch (on the side of the unit) for the noise gate has 3 positions: Soft, Off and Metal.

METAL - Extremely fast and hard. High gain playing and staccato riffs become sharper, and palm muted parts clean up with no unwanted noise.

OFF - The opposite of on. If you can´t figure that out, maybe you should buy a drum kit instead. (the editor would like to apologise to

drummers for this comment).

SOFT - In this position the noisegate is extremely sensitive and responds to the

lowest signals, so the quietest nuances are still audible without being

cut off.

METAL BONUS

As soon as the reverb is switched on, the gate defaults to

“soft”. With the use of the reverb switch, it is possible

to switch the gate between the two settings (when the

toggle switch on the side is in Metal position) soft when

reverb is on and Metal when reverb is off.

The settings can be saved as presets.

SPECIAL NANOTUBE POWERAMP FOR METAL

With more than 100 watts on tap, the amplifier is capable of packing a serious punch with headroom to spare. The logarithmic master volume works very precisely and enables you
to easily find the perfect level you need at home (up to the middle position) or on stage (around middle to maximum). Don´t be afraid to turn it up!

UNIQUE TONE CONTROLS

To obtain the ultimate punch and attack, many modern tube amps for Metal along side
the usual tone control have extra punch and presence controls, that work with the current
feedback loop the power amp stage.

The
design, which responds to the speaker and the power amp insuring a punch in the low
end, that won´t get muddy when its turned up. The same with the highs, keeping a precise
attack and bite.

The trick with the
bass in the preamp and the punch from the current feedback design in the power amp
with only the one control. The same with the treble, that is the classic treble of a tone
stack AND presence with one control. That makes it even easier to dial in the perfect chug.

™

IRIDIUM EDITION works with that same current feedback

™

IRIDIUM EDITION is that “bass” controls both the

PUNCH BITE

1

SpeakerSim: On2 SpeakerSim: Off

3

SpeakerSim: Off

RECORDING OUT

Recording

IR LOADER,

BluBOX

21

IR PlugIn

3

PA System /

Studio Monitor

The loudspeaker simulation of the
analog and is voiced specially for metal sounds. The power amp uses a strong current
feedback and thus forms the punch and bite together with the speaker. This is used
for natural sound quality when recording. Depending if there’s a speaker connected
to the SPEAKER OUT jack of the
the speaker emulation curve on the REC OUT jack is automatically adjusted.

Best results are with a loudspeaker. Even at low volumes, the current feedback loop
helps create a more organic tone.

For more choices of loudspeaker emulations, it is possible to turn off the internal
analog speaker simulation and use external impulse response (IR) tools with your
favorite impuls response.

1

To use the internal analog speaker simulation, simply connect the 1/4“ REC OUT
on

From the recording output jack, please connect the

2

response loader.

You can also connect the recording straight out to your sound card and use IR´s

3

from your DAW.

™

with your mixer or audio interface.

™

IRIDIUM EDITION is

™

IRIDIUM EDITION or not,

BluBOX

™

or an impulse

Just press the BOOST footswitch until the left switch (the channel footswitch) is lit.
The channel switch will turn the internal speaker emulation on or off, which will be
signified by the REVERB switch being lit for on, and off for being disengaged.

The on/off function will not be active if the REMOTE ™ or MIDI ™ units
are being used.

REVERB

The reverb in the

™

MERCURY EDITION has the characteristics of a spring reverb.

There are even more features available to customise the

™

IRIDIUM EDITION is optimised for a natural room sound where as the REVERB for the

™

IRIDIUM EDITION (to your personal preference like finetune the gain

structure for each of the 4 channels, automatically switch on/off for internal presets or half power-mode) that you can find on the

Note:

•

Please note that the activated REVERB always sets the noise gate to soft mode when in the METAL position.

bluguitar.com/me-expert.html

BluGuitar

®

website.

1 2 3 4

1 2 3 4

BluGuitar.com
