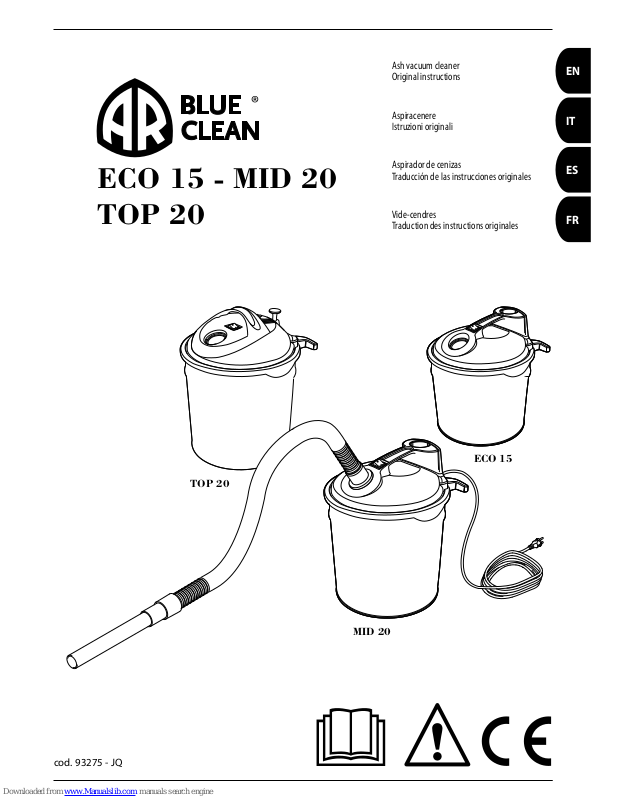

Blue Clean ECO 15, MID 20, TOP 20 Original Instructions Manual

cod. 93275 - JQ

Ash vacuum cleaner
Original instructions

Aspiracenere
Istruzioni originali

Aspirador de cenizas
Traducción de las instrucciones originales

Vide-cendres
Traduction des instructions originales

EN

IT

ES

FR

ECO 15 - MID 20
TOP 20

TOP 20

ECO 15

MID 20

EN

Please read these instructions carefully before use. Please retain these instructions for future reference. In case of problems or
difficulties, please contact the consumer helpline: [e-mail] Page: 7-15

IT

Leggere attentamente queste istruzioni prima dell’uso. Conservare queste istruzioni per future consultazioni. In caso di problemi o
difficoltà, contattate l’helpline consumatori: [e-mail] Pagina: 16-24

ES

Leer atentamente estas instrucciones antes de usar el equipo. Guardar estas instrucciones para poder consultarlas en el futuro.
En caso de problemas o dificultades, ponerse en contacto con el servicio de asistencia al cliente:

[e-mail] Página: 25-33

FR

Lire attentivement ces instructions avant emploi. Conserver ces instructions pour toute consultation à venir. En cas de problèmes ou
de difficultés, contacter l’assistance consommateur : [e-mail] Page : 34-42

3

ECO 15
MID 20

A3

E3

E1

D1-D2-D3-D4

B3

B5

ECO 15
MID 20
TOP 20

1

A5

A7

A6

A1

A10

A2

A9

A4

TOP 20

A13

B1

4

A6

A10

A

A

B5

B3

A7

2

3

4

5

A2

B3

A

A

A3

B3

ECO 15
MID 20

B1

5

A1

O

I

A1

A2

6

7

7b 8

9

10

O

A1

A7

MAX 40 C

B3

B5

B3

TOP 20

A13

A6

6

B

B1

11

12

A2

B3

B

B1 B1

O

A7

B1

A6

EN

7

English

Dear Customer,

Please read these original instructions

before using the appliance for the rst

time, comply with the information they
provide and keep them in a safe place
for future use or to be handed on to any
subsequent owners.

1 SAFETY INSTRUCTION

1.1 The appliance you have purchased

is a technologically advanced
product designed by one of the
leading European manufacturers.
This appliance is intended for
use as an ash vacuum cleaner, in
compliance with the descriptions
and safety precautions contained in
these instructions. This information
is provided to enable you to get the
best from your appliance; please
read it carefully and always comply
with its recommendations. During
connection, use and servicing
of the appliance, take all possible
precautions to protect your own
safety and that of the people in the
immediate vicinity. Read the safety
regulations carefully and comply with
them on all occasions; failure to do
so may put health and safety at risk
or cause expensive damage.

2 SAFETY SIGNS

2.1 Comply with the instructions provided

by the safety signs fitted to the
appliance.

The appliance and manual only
feature the symbols relevant to the
model purchased. Check that the
symbols and signs affixed to the
appliance are always present and
legible; otherwise, fit replacements
in the original positions (Contact the
Service Centre).

Warning - danger!

Please read these instructions
carefully before use.

E3 symbol (if the symbol
appears in fig. 1) - Indicates

that this appliance is designed for
household use only and must not be
utilised for industrial or commercial
purposes. This appliance may be
used by persons with impaired
physical, sensory or mental
capabilities, or who do not have the
necessary experience and
knowledge, if they are under
supervision or have been instructed
in the safe use of the appliance and
understand the risks involved.

0

Switch “OFF” position

I Switch “ON” position

EN

8

English

Guaranteed sound power
level

This product is rated in

insulation class II. This means

that it has reinforced or double
insulation (only if the symbol appears
on the appliance).

This product is rated in

insulation class I. This means

that it is equipped with a protective
earthing conductor (only if symbol
appears on appliance).

The product complies with the
relevant European directives.

E1 symbol - Indicates that the

appliance must not be disposed of as
municipal waste; it may be handed in
to the dealer on purchase of a new
appliance. The appliance’s electrical
and electronic parts must not be
reused for improper uses since they
contain substances which constitute
health hazards.

Wear ear defenders.

Wear a protective mask.

Wear respiratory protection.

Wear protective gloves.

Wear safety footwear.

Wear protective clothing.

EN

9

English

3 SAFETY RULES/RESIDUAL RISKS

3.1 SAFETY “DO NOTS”

3.1.1

Warning.

DO NOT allow children of less than 8 years of age to use the appliance. In order to use
the appliance, children over 8 years of age must be instructed in its use and supervised during use
by adults fully informed about the correct use of the appliance and the relative risks. Children MUST
NOT play with the appliance. Supervise children to ensure that this does not occur.

3.1.2

Warning.

NEVER use the appliance close to delicate parts of the body such as eyes, mouth and
ears.

3.1.3 Cleaning and user maintenance must not be carried out by unsupervised children.

3.1.4 Keep the packaging lm out of reach of children. Suffocation hazard!

3.1.5 This appliance is not intended for use by children, persons with impaired physical, sensory or mental

capabilities, or persons without the necessary experience and knowledge, unless they are supervised
for their own safety by an authorised person, or have received instructions from the latter on how to
use the appliance and the relative risks.

3.1.6

Warning.

The appliance MUST NOT be operated by children of less than 8 years of age, incompetent

persons or those who have not read and understood the instructions.

3.1.7

Warning.

NEVER use the appliance without the filter or with the filter not correctly fitted. NEVER
suck in liquids of any kind. This appliance is unable to function correctly with liquids.

3.1.8

Warning. nEVEr

suck in red hot ash, liquids or fuels such as petrol, and never use in zones where
these may be present.
Use of the appliance in a potentially flammable or explosive atmosphere is forbidden. Use in
environments with an explosion hazard is forbidden.

3.1.9 Switch off the appliance after each use and before all cleaning/maintenance.

3.1.10 Fire hazard. NEVER suck up burning or red hot objects (such as cigarettes, matches or hot ash).

3.1.11 NEVER suck up building rubble or plaster or cement in powder form. The appliance is designed to

suck up cold ash only. IT IS NOT suitable for cleaning boilers or oil heaters.

3.1.12

Warning.

NEVER use the appliance outdoors in the rain.

3.1.13

Warning.

DO NOT touch the plug and/or socket with wet hands.

3.1.14

Warning.

NEVER use the appliance if the power cable is damaged. If the power cable is damaged,
it must be replaced by the manufacturer, one of its authorised Service Centres or similarly qualified
persons in order to avoid a safety hazard.

EN

10

English

3.1.15

Warning.

Check that the appliance is fitted with its data plate; contact your dealer if it is missing.
Appliances without data plate must NOT be used, since they cannot be identified and are potentially
hazardous.

3.1.16

Warning.

NEVER move the appliance by pulling on the POWER CABLE.

3.1.17

Warning.

The use of non-original accessories and any other accessories not specifically intended
for the model in question is prohibited. All modifications to the appliance are prohibited. Any
modifications made to the appliance shall render the Declaration of Conformity null and void and
relieve the manufacturer of all liability under civil and criminal law.

3.2 SAFETY “MUSTS”

3.2.1

Warning.

All electrical conductors MUST BE PROTECTED jets or splashes of water.

3.2.2

Warning.

The electric supply connection must be made by a qualified electrician and comply with IEC
60364-1. Either a residual current device that will cut off the power supply if the leakage current to
earth exceeds 30 mA for 30 ms or a ground fault interrupt device must be installed.

3.2.3

Warning.

DURING start-up, the appliance may generate interference on the electrical system.

3.2.4

Warning.

Use only approved electrical extension leads with suitable conductor cross-section.

3.2.5

Warning.

Always turn off the switch when leaving the appliance unattended.

3.2.6

Warning.

The air flow may cause parts to rebound: wear all the protective clothing and equipment

(PPE) needed to ensure the operator’s safety.

3.2.7

Warning.

Before carrying out any work on the appliance, REMOVE the plug. Remove the plug

correctly, not by pulling the cable.

3.2.8

Warning.

Maintenance and/or repair of electrical components MUST be carried out by qualified staff.

3.2.9

Warning.

Before each use, and periodically, CHECK that screws are tight and all appliance

components are in good condition; inspect for broken or worn parts.

3.2.10

Warning.

To ensure the appliance’s safety, only use the manufacturer’s genuine parts, or other parts

which carry its approval.

3.2.11

Warning.

Unsuitable extension cables can be dangerous. If an extension cable is used, it must be
suitable for outdoor use, and the connection must be kept dry and off the ground. Use of a power
cable reel which keeps the socket at least 60 mm above the ground is strongly recommended.

EN

11

English

3.2.12

Warning.

Switch the appliance off and disconnect it from the power source before any assembly,
maintenance, storage and transport operations.

3.2.13

Warning.

Before switching the appliance off after use, wait 5 seconds without sucking anything in to

give the last dirt collected time to each the tank.

EN

12

English

4 GENERAL INFORMATION (PAGE 3)

4.1 Use of the manual

This manual forms an integral part of the appliance and should be kept
for future reference. Please read it carefully before installing/using the
unit. If the appliance is sold, the seller must pass on this manual to the
new owner along with the appliance.

4.2 Delivery

The appliance is delivered partially assembled in a cardboard box.

The supply package is illustrated in fig.1.

4.2.1 Documentation supplied with the appliance

D1 Use and maintenance manual
D2 Safety instructions
D3 Declaration of conformity
D4 Warranty regulations

4.3 Disposing of packaging

The packaging materials are not environmental pollutants but must still
be recycled or disposed of in compliance with the relevant legislation
in the country of use.

5 TECHNICAL INFORMATION (PAGE 3)

5.1 Envisaged use

The appliance is intended for use as an ash vacuum cleaner, in
compliance with the descriptions and safety precautions contained in
these instructions.
This appliance is designed for household use only and must not be
utilised for industrial or commercial purposes.

The appliance conforms to the IEC 60335-1 and IEC 60335-2-2
standards.

5.2 Operator
The symbol shown in fig. 1 identifies the appliance’s intended

operator (professional or non-professional)

5.3 Main components:

A1 Starter device
A2 Suction union
A3 Blower connection (where featured)
A4 Handle
A5 Power cable stowing hook (where featured)

A6 Catches
A7 Power cable with plug
A9 Vacuum cleaner tank
A10 Cover with motor
A13 Filter-shaker (where featured)

5.3.1 Accessories (where supplied - see fig.1).

B1

Filter holder with EPA filter

B3

Hose

B5

Tube

5.4 Safety devices

- Starter device (A1)
The starter device prevents accidental use of the appliance.

- Overload cutout: stops the appliance in case of overload.

6 INSTALLATION (PAGE 4)

Warning - danger!

All installation and assembly operations must be performed with the appliance
disconnected from the mains power supply.

The assembly sequence is illustrated on page 4.

6.1 Assembly

When unpacking, check for any missing accessories or damage to the
contents. If damage caused in transit is found, notify your dealer at
once.
Lift the cover with the motor (A10) off the appliance, releasing the
catches (A6) and take out the accessories supplied, checking that the

lters (B1) are tted correctly.

See fig. 2

The assembly sequence is illustrated on page 4.

6.2 Fitting the accessories

Connect the hose (B3) to the intake (A2) or the blower outlet (A3)
depending on the type of operation required.

See fig. 3

Then complete the sequence by connecting the hose (B3) to the
tube (B5).

See fig. 3

6.3 Electrical connection
Warning - danger!

Check that the electricity supply voltage and frequency (V/Hz)
correspond to those specified on the data plate See fig.5

6.3.1 Use of extension cables

Use cables and plugs with adequate protection level.
The cross-section of the extension cable should be
proportionate to its length; the longer it is, the greater its
cross-section should be.

7 INFORMATION ON USE OF THE APPLIANCE (PAGE 5)

7.1 Controls

- Starter device (A1). See fig. 6.

Set the starter device switch on (ON/I).
If there is a pilot light on the starter device, it should light up.
Set the starter device switch on (OFF/0) to stop the appliance.
If there is a pilot light on the starter device, it should go out.

Warning - danger!

During operation the appliance must be positioned as shown on a firm,
stable surface. See fig. 6.

7.2 Start-up

7.2. Suction. See fig. 7.

Only work with the lter (B1) dry!
Before use, check the lter for damage and replace it if

necessary. Connect the relevant accessory before sucking

in cold ash (g. 7).

When sucking in ash, hold the nozzle (B5) at least 1 cm
above the surface of the material. See g. 8.

EN

13

English

Warning - danger!

Only suck in cold ash. See g. 8.

Warning - danger!

Never suck in ash by inserting the tube into it. Never suck
in hot or red hot ash. Never suck in damp or wet ash.

See g. 9.

7.2.2 Filter shaker See g. 7b.

Filter shaker allow to shake the lter, in this way the dust
eventually attached on the lter wall falls down in the tank.

In this way suction capacity of your ash cleaner is always
at the top

- Set the starter device switch on (ON/I).

- Pull up and down 3 - 4 times the lever (A13) See g. 7b.

- Starting for cleaning operations.

7.3 Stopping operation (Pauses)

Switch off the appliance. See fig. 6.
Connect the tube in the stowed position.

7.4 Finishing work

Switch off the appliance. See fig. 6.
Disconnect the plug.

7.5 Empty the tank

For dry dirt and dust: remove the nozzle from the appliance and empty
the tank. See fig 10.

8 MAINTENANCE (PAGE 6)

Warning - danger!

All installation and assembly operations must be performed with the appliance
disconnected from the mains power supply.

See page 6.

Always switch the appliance off and disconnect the plug before any servicing
or maintenance work. Repairs and work on electrical systems may only be
carried out by the authorised customer service.

Warning - danger!

Never use abrasive detergents, glass detergents or universal detergents!

Never immerse the cover of the appliance (A1) in water. Clean the appliance
and plastic accessories with a standard synthetic material detergent. Rinse
the tank and accessories with water if necessary and dry them before reuse.

8.1 Cleaning the EPA filter. See fig 11.

Open the vacuum-cleaner by releasing the catches (A6). Turn the

cover of the appliance (A1) upside down and remove the lter B1.

Rinse carefully under running water and leave to dry. Do not
reassemble until dry.

9 END-OF-SEASON STORAGE (PAGE 6)

Warning - danger!

All installation and assembly operations must be performed with the appliance
disconnected from the mains power supply.
After finishing work, clean the appliance and then put it and the accessories
away as shown. See fig 12.
Store the appliance in a dry place.

EN

14

English

10 TROUBLESHOOTING

Problem Possible causes Remedy

The appliance does not switch on

No electrical power

Check that the plug is firmly in the socket and that the mains
voltage supply is present (*)

Problems with the electric-electronic circuit Contact the Service Centre

The appliance does not suck in
material, or sucks only weakly

Accessories fouled Check and clean the nozzles, extensions or hoses
Filters fouled or not correctly fitted Clean filters / Fit filters correctly
Bags full Empty / change bags
Tank full Empty the tank

Appliance makes a high-pitched noise
during first few hours of use

This is not a defect The noise will disappear by itself after a few hours’ use

Ash leaks from the tank during use of
the appliance

Tank not properly closed Fit the cover on the tank correctly and engage the catches

(*) If the motor stops and does not restart during operation, wait 2-3 minutes before repeating the start-up procedure (Overload cutout has been tripped).
If the problem recurs more than once, contact your nearest Authorised Service Centre.

WARRANTY

The validity of the warranty is in accordance with the relevant legislation in the country where the product is sold (unless otherwise stated by the producer).
The warranty covers materials, construction and conformity defects during the warranty period, during which time the manufacturer will replace defective parts
and repair the product if not excessively worn, or replace it.
The warranty does not cover components subject to normal wear and tear (valve, piston, water gasket, oil gasket, springs, O-rings, accessories such as the
hose, gun, brushes, wheels, etc.);
The warranty does not cover defects caused by or arising from:

- improper use, misuse, negligence,

- professional use or hire, if the product was sold for domestic use,

- failure to comply with the maintenance instructions provided in this manual,

- repair by unauthorised staff or centres,

- use of non-genuine parts or accessories,

- damage caused by transport, by dirt or foreign bodies, accidents,

- storage or warehousing problems.
Proof of purchase must be submitted to obtain warranty cover.

Per after-sales service, contact the store where the appliance was purchased.

EC Declaration of conformity

We, Annovi Reverberi S.p.A, of Bomporto (Modena), Italy, declare that the following AR Blue Clean appliance(s):

Designation of appliance: Ash vacuum cleaner

Model No.: ECO 15 MID 20 TOP 20
Rated power: 0.8 kW 0.9 kW 0.9 kW

is (are) compliant with the following European directives: 2006/95/EC, 2004/108/EC, 2011/65/EU and 2012/27/EU (Italian Legislative Decree 262/2002).

and was (were) produced in compliance with the following norms or standardised documents:
EN 60335-1; EN 60335-2-2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 62233;
Name and address of the person responsible for issuing the technical file: Stefano Reverberi / AR Managing Director
Via ML King, 3 - 41122 Modena, Italy

Date: 14.09.2015
MODENA (I)
Stefano Reverberi Managing Director

EN

15

English

Technical Data Unit

ECO 15 MID 20 TOP 20

Voltage

V/Hz

230 V~ / 50 Hz 230 V~ / 50 Hz 230 V~ / 50 Hz

Power

kW

0.8 0.9 0.9

Tank capacity

l

15 18 18

Suction pressure (rated/real)

kPa

14 15 15

Water lift

mbar

140 150 150

Air ow (rated/real)

l/s

26 28 28

No. of motors

-

1 1 1

Accessory Ø

mm

40 40 40

Power cable

m

1.5 2.5 2.5

Protection class

-

Motor insulation

-

Class F Class F Class F

Motor protection

-

IPX0 IPX0 IPX0

Sound pressure level

LPA (EN 60704-1)

(K = 3 dB(A))

dB (A) 73 73 73

Sound power level

LWA (EN 60704-1)

(K = 3 dB(A))

dB (A) 87 87 87

Net weight

kg

3 3.3 3.3

Gross weight

kg

3.5 3.8 3.8

Subject to technical modication!

IT

16

Italiano

Gentile cliente,

Prima di utilizzare l’apparecchio per la
prima volta, leggere le presenti istruzioni
originali, seguirle e conservarle per
un uso futuro o in caso di rivendita
dell’apparecchio.

1 ISTRUZIONI PER LA SICUREZZA

1.1 L’apparecchio da Voi acquistato è un

prodotto ad alto contenuto tecnologico
realizzato da una delle più esperte
ditte europee. Questo apparecchio,
in conformità alle descrizioni e
alle avvertenze di sicurezza date
in queste istruzioni per l’uso, è
destinato per essere utilizzato come
aspiraceneri. Per ottenere il meglio
delle prestazioni, abbiamo compilato
queste righe da leggere attentamente
ed osservare ad ogni utilizzo. In fase
di allacciamento, uso e manutenzione
dell'apparecchio adottare tutte
le precauzioni possibili per
salvaguardare la propria incolumità e
quella delle persone nelle immediate
vicinanze. Leggere attentamente e
rispettare le prescrizioni di sicurezza
poiché se trascurate possono mettere
a rischio la salute e la sicurezza
delle persone o provocare danni
economici.

2 SEGNALAZIONI DI INFORMAZIONE

2.1 Rispettare le segnalazioni dettate

dalle targhe e dai simboli applicati
sull'apparecchio e su queste istruzioni.

Sono presenti sull'apparecchio e sul
libretto solo i simboli opportuni per
l'apparecchio acquistato. Verificare
che simboli e targhe applicati
sull'apparecchio siano sempre integri
e leggibili; in caso contrario, sostituirli
applicandoli nella posizione originale
(Rivolgersi al centro assistenza).

Attenzione - Pericolo

Leggere attentamente
queste istruzioni prima

dell’uso.

Icona E3 (se il simbolo è

presente in fig. 1)Indica che

questo apparecchio è concepito per il
solo uso domestico e non deve
essere adibito ad uso commerciale o
industriale. Può essere utilizzato da
persone con capacità fisiche,
sensoriali o mentali ridotte, o con
mancanza di esperienza e
conoscenze, se sono sotto
sorveglianza o se hanno ricevuto
istruzioni sull’uso sicuro
dell'apparecchio e comprendono i
rischi che tale uso comporta.

0 Posizione interruttore spento
I Posizione interruttore acceso

IT

17

Italiano

Livello di potenza sonora
garantito

Questo prodotto è di classe di
isolamento II. Ciò significa che è

equipaggiato con un isolamento
rinforzato o con un doppio isolamento
(solo se il simbolo è presente
sull'apparecchio).

Questo prodotto è di classe di
isolamento I. Ciò significa che è

equipaggiato di un conduttore di
protezione di messa a terra (solo se il
simbolo è presente sull'apparecchio).

Questo prodotto è conforme con
le direttive Europee applicabili in

materia.

Icona E1 - Indica l’obbligo di non

smaltire l'apparecchio come rifiuto
urbano; può essere riconsegnato al
distributore all’atto dell’acquisto di un
nuovo apparecchio. Le parti elettriche
ed elettroniche costituenti
l'apparecchio non devono essere
riutilizzate per usi impropri per la
presenza di sostanze dannose alla
salute.

Utilizzare cuffie di protezione.

Utilizzare maschera di protezione.

Utilizzare dispositivi di protezione
dell’apparato respiratorio.

Utilizzare guanti protettivi.

Utilizzare scarpe
antiinfortunistiche.

Utilizzare abbigliamento di

protezione.

IT

18

Italiano

3 PRESCRIZIONI DI SICUREZZA/RISCHI RESIDUI

3.1 AVVERTENZE: NON FARE

3.1.1

attEnzionE.

NON permettere l’uso dell'apparecchio ai bambini di età inferiore ad 8 anni. I bambini
di eta' superiore agli 8 anni per utilizzare l'apparecchio devono essere informati su come utilizzare
l'apparecchio e sorvegliati durante l'utilizzo da adulti che siano adeguatamente informati su
come utilizzare l'apparecchio e dai pericoli da esso derivanti. I bambini NON devono giocare con
l’apparecchio. Sorvegliare i bambini per assicurarsi che questo non accada

.

3.1.2

attEnzionE.

NON utilizzare l'apparecchio vicino a parti delicate del corpo come occhi, bocca,

orecchie.

3.1.3 La pulitura e la manutenzione utente non devono essere eseguiti dai bambini senza sorveglianza.

3.1.4 Tenere le pellicole di imballaggio fuori dalla portata dei bambini. Rischio di asssia!

3.1.5 Questo apparecchio non è indicato per essere usato da persone con limitate capacità siche,

sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell’apparecchio a
meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano
da questa ricevuto istruzioni su come usare l’apparecchio e dei pericoli da esso derivanti.

3.1.6

attEnzionE.

L'apparecchio NON può essere azionato da bambini di età inferiore ad 8 anni, da

incapaci e da coloro che non abbiano letto e compreso le istruzioni.

3.1.7

attEnzionE.

NON utilizzare l'apparecchio senza il filtro o col filtro non in posizione corretta.
NON aspirare liquidi di qualsiasi tipo. I liquidi non sono compatibili con il corretto funzionamento
dell'apparecchio.

3.1.8

attEnzionE. non

aspirare ceneri incandescenti, liquidi, o combustibili come benzina e non utilizzare
in zone dove possano essere presenti.
È vietato utilizzare l'apparecchio in atmosfera potenzialmente infiammabile od esplosiva. E’ vietato
l’utilizzo in ambienti a rischio di esplosione.

3.1.9 Disattivare l’apparecchio dopo ogni impiego e prima di ogni pulizia/manutenzione.

3.1.10 Pericolo d’incendio. NON aspirare oggetti brucianti o ardenti (come sigarette, ammiferi o cenere

calda).

3.1.11 NON aspirare calcinacci, polvere di gesso o polvere di cemento. L'apparecchio è stato progettato per

aspirare solo cenere fredda. NON è adatto per pulire caldaie o stufe ad olio.

3.1.12

attEnzionE.

NON utilizzare l'apparecchio all’aperto in caso di pioggia.

3.1.13

attEnzionE.

NON toccare la spina e/o la presa con le mani bagnate.

IT

19

Italiano

3.1.14

attEnzionE.

NON utilizzare l'apparecchio col cavo elettrico danneggiato. Se il cavo elettrico è
danneggiato, deve essere sostituito dal produttore, da un suo Centro Assistenza autorizzato o da
persone ugualmente qualificate per evitare pericoli per la sicurezza.

3.1.15

attEnzionE.

Controllare che l'apparecchio sia provvisto della targhetta caratteristiche, se sprovvisto
avvertire il rivenditore. Gli apparecchi sprovvisti di targhetta NON devono essere usate, essendo
anonimi e potenzialmente pericolosi.

3.1.16

attEnzionE.

NON spostare l'apparecchio tirando il CAVO ELETTRICO.

3.1.17

attEnzionE.

È vietato utilizzare accessori non originali e non specifici per il modello. È vietato
eseguire modifiche all'apparecchio; l’esecuzione di modifiche fa decadere la Dichiarazione di
Conformità ed esonera il costruttore da responsabilità civili e penali.

3.2 AVVERTENZE: DA FARE

3.2.1

attEnzionE.

Tutte le parti conduttrici di corrente DEVONO ESSERE PROTETTE contro getti o
spruzzi d’acqua.

3.2.2

attEnzionE.

Il collegamento elettrico dovrà essere eseguito da un elettricista qualificato in conformità
alla norma IEC 60364-1. Si raccomanda di prevedere un interruttore differenziale che interrompa
l’alimentazione elettrica alla presente macchina se la corrente di dispersione verso terra supera i 30
mA per 30 ms, oppure un dispositivo di controllo del circuito di terra.

3.2.3

attEnzionE.

DURANTE la fase di avviamento, l'apparecchio può generare disturbi in rete.

3.2.4

attEnzionE.

Utilizzare solo prolunghe elettriche autorizzate e con sezione di conduzione appropriata.

3.2.5

attEnzionE.

Disinserire sempre l’interruttore quando si lascia l'apparecchio incustodito.

3.2.6

attEnzionE.

Il flusso d'aria può causare il rimbalzo di parti, usare tutti quegli indumenti e protezioni
(PPE) che consentano la messa in sicurezza e l’incolumità dell’operatore.

3.2.7

attEnzionE.

Prima di eseguire lavori sull'apparecchio, ESTRARRE la spina. La spina va estratta

correttamente, non tirando il cavo.

3.2.8

attEnzionE.

La manutenzione e/o la riparazione dei componenti elettrici DEVE essere effettuata da
personale qualificato.

3.2.9

attEnzionE.

CONTROLLARE prima di ogni utilizzo e periodicamente il serraggio delle viti ed il buono

stato delle parti componenti l'apparecchio, guardare se ci sono parti rotte od usurate.

3.2.10

attEnzionE.

Per garantire la sicurezza dell'apparecchio, utilizzare soltanto ricambi originali del

fabbricante o approvati dal medesimo.

IT

20

Italiano

3.2.11

attEnzionE.

I cavi di prolunga inadeguati possono risultare pericolosi. Se s’impiega un cavo di
prolunga, scegliere un tipo idoneo per l’uso all’aperto e accertarsi che il collegamento resti asciutto
e distante dal terreno. Si raccomanda di utilizzare a tale scopo un avvolgicavo, che mantenga la
presa ad almeno 60 mm di distanza dal terreno.

3.2.12

attEnzionE.

Spegnere l'apparecchio e scollegarlo dalla sorgente di alimentazione prima di effettuare

operazioni di montaggio, pulizia, regolazione, manutenzione, stoccaggio e trasporto.

3.2.13

attEnzionE.

A fine pulizia, prima di spegnere l'apparecchio attendere 5 secondi senza aspirare nulla

per dare tempo all'ultimo sporco aspirato di entrare nel bidone.

IT

21

Italiano

4 INFORMAZIONI GENERALI (PAGINA 3)

4.1 Uso del manuale

Il presente manuale è parte integrante dell'apparecchio; conservare
per future consultazioni. Leggere attentamente prima dell’installazione/
uso. In caso di passaggi di proprietà il cedente ha l’obbligo di
consegnare il manuale al nuovo proprietario.

4.2 Consegna

L'apparecchio è consegnato all’interno di un imballo di cartone,
parzialmente smontato.

Per la composizione della fornitura vedere fig.1.

4.2.1 Documentazione a corredo

D1 Manuale di uso e manutenzione
D2 Istruzioni per la sicurezza
D3 Dichiarazione di conformità
D4 Regole garanzia

4.3 Smaltimento degli imballi

I materiali costituenti l’imballo non sono inquinanti per l’ambiente,
tuttavia devono essere riciclati o smaltiti secondo la normativa vigente
nel paese di utilizzo.

5 INFORMAZIONI TECNICHE (PAGINA 3)

5.1 Uso previsto

L’apparecchio, in conformità alle descrizioni e alle avvertenze di
sicurezza date in queste istruzioni per l’uso, è destinato per essere
utilizzato come aspiraceneri.
Questo apparecchio è concepito per il solo uso domestico e non deve
essere adibito ad uso commerciale o industriale.

L'apparecchio è conforme alla norma IEC 60335-1 e IEC 60335-2-2.

5.2 Operatore

Per identificare l’operatore addetto all’uso dell'apparecchio
(professionale o non professionale) vedere l’icona rappresentata

in fig. 1.

5.3 Parti principali:

A1 Dispositivo d' avviamento
A2 Raccordo di aspirazione
A4 Manico
A5 Gancio portacavo (dove previsto)

A6 Ganci di chiusura
A7 Cavo elettrico con spina
A9 Fusto aspiratore
A10 Coperchio con motore

A13 Scuoti ltro manuale (dove previsto)

5.3.1 Accessori (se previsti nella fornitura - vedere fig.1)

B1

Portafiltro con filtro EPA

B3

Tubo flessibile

B5

Tubo rigido

5.4 Dispositivi di sicurezza

- Dispositivo di avviamento (A1)
Il dispositivo di avviamento evita l’uso accidentale dell'apparecchio.

- Protezione termica: in caso di sovraccarico la protezione termica
ferma l'apparecchio.

6 INSTALLAZIONE (PAGINA 4)

Attenzione - pericolo!

Tutte le operazioni d’installazione e montaggio devono essere effettuate con
l'apparecchio scollegato dalla rete elettrica.

Per la sequenza di montaggio vedere pag.4.

6.1 Montaggio

Durante il disimballaggio controllare l’eventuale mancanza di
accessori o la presenza di danni del contenuto. Nel caso in cui si
riscontrino danni dovuti al trasporto, informare immediatamente il
proprio rivenditore.
Alzare il coperchio con motore (A10) del l'apparecchio, aprendo i ganci

di chiusura (A6) ed estrarre gli accessori forniti, vericando che i ltri

(B1) siano montati correttamente.

Vedere fig.2

Per la sequenza di montaggio vedere pag.4.

6.2 Montaggio degli accessori

Infilare il tubo flessibile (B3) nel raccordo di aspirazione (A2) o di
soffiatura (A3) a seconda del tipo di operazione desiderata.

Vedere fig.3

Completare poi la sequenza collegando il tubo flessibile (B3) con il
tubo rigido (B5).

Vedere fig.4.

6.3 Collegamento elettrico
Attenzione - pericolo!

Verificare che la rete elettrica corrisponda al voltaggio e alla frequenza
(V/Hz) riportata sulla targa di identificazione Vedere fig.5

6.3.1 Utilizzo dei cavi di prolunga

Utilizzare cavi e spine con grado di protezione “IPX5”.
La sezione dei cavi di prolunga deve essere proporzionata
alla sua lunghezza; più è lunga, maggiore deve essere la
sezione.

7 INFORMAZIONI D'USO (PAGINA 5)

7.1 Comandi

- Dispositivo di avviamento (A1). Vedere fig.6.

Mettere il dispositivo di avviamento in pos. (ON/I).
Se il dispositivo di avviamento è dotato di spia, questa si deve
accendere.
Mettere il dispositivo di avviamento in pos. (OFF/0) per arrestare il
funzionamento dell'apparecchio.
Se il dispositivo di avviamento è dotato di spia, questa si deve
spegnere.

Attenzione - pericolo!

L'apparecchio deve funzionare appoggiato su di un piano sicuro e
stabile, posizionato come indicato. Vedere fig.6.

7.2 Avviamento

7.2.1 Aspirazione. Vedere fig.7.

Lavorare solo con ltro (B1) asciutto!
Prima dell'uso, vericare se il ltro presenta danneggiamenti

e sostituirlo se necessario. Per l’aspirazione di cenere

fredda collegare accessori corrispondenti (gura. 7).

Operare aspirando la cenere tenendo il beccuccio di
aspirazione (B5) ad almeno 1 cm sopra di questa. Vedere

g. 8.

IT

22

Italiano

Attenzione - pericolo!

Aspirare solo ceneri raffreddate. Vedere g.8.

Attenzione - pericolo!

Non aspirare inlando il tubo nella cenere. Non aspirare

ceneri calde od ardenti. Non aspirare ceneri umide o
bagnate. Vedere g.9.

7.2.2 Scuoti ltro manuale. Vedere fig.7b.

É possibile pulire il ltro grazie al dispositivo scuoti ltro.
Azionate più volte il dispositivo scuoti ltro. Vedere g. 7b

Se nonostante la ripetuta vibrazione lo sporco non si

stacca in modo soddisfacente, togliete il ltro e lavarlo

Vedere g. 11.

In caso di sporco resistente, sostituite il ltro.

7.3 Interrompere il funzionamento (Sosta)

Spegnere l’apparecchio. Vedere. fig.6.
Agganciare la bocchetta per pavimenti nella posizione di parcheggio.

7.4 Fine lavoro

Spegnere l’apparecchio. Vedere. fig.6.
Staccare la spina.

7.5 Svuotare il contenitore

Per sporco secco e polveri: rimuovere la testa dell’apparecchio e
svuotare il serbatoio. Vedere. fig.10.

8 MANUTENZIONE (PAGINA 6)

Attenzione - pericolo!

Tutte le operazioni d’installazione e montaggio devono essere effettuate con
l'apparecchio scollegato dalla rete elettrica.

Vedere pag.6.

Prima di ogni intervento di cura e di manutenzione, spegnere l’apparecchio e
staccare la spina. Lavori di riparazione e lavori sugli impianti elettrici possono
essere effettuati solo dal servizio clienti autorizzato.

Attenzione - pericolo!

Non usare detergenti abrasivi, detergenti per il vetro o detergenti universali!

Non immergere mai il coperchio dell’apparecchio (A1) in acqua. Pulire
l’apparecchio e gli accessori in plastica con un normale detergente per
materiale sintetico. Sciacquare all’occorrenza il contenitore e gli accessori
con dell’acqua ed asciugarli prima del loro riutilizzo.

8.1 Pulizia filtro EPA. Vedere fig.11

Aprire l'aspiratore agendo sui ganci (A6). Rovesciare il coperchio

dell'apparecchio (A1) e smontare il ltro B1.

Sciacquare con cura sotto acqua corrente e lasciare asciugare.
Rimontare da asciutto.

9 RIMESSAGGIO (PAGINA 6)

Attenzione - pericolo!

Tutte le operazioni d’installazione e montaggio devono essere effettuate con
l'apparecchio scollegato dalla rete elettrica.
A lavori ultimati, dopo aver pulito l'apparecchio, riporre lo stesso e gli
accessori come indicato. Vedere fig.12.
Conservare l’apparecchio in luoghi asciutti.

IT

23

Italiano

10 INFORMAZIONI SUI GUASTI

Inconvenienti Probabili cause Rimedi

L'apparecchio non si accende

Mancanza di tensione

Verificare la presenza di tensione nella rete e controllare che la
spina sia inserita correttamente (*)

Problemi al circuito elettrico-elettronico Rivolgersi al centro assistenza

L'apparecchio non aspira oppure aspira
debolmente

Accessori otturati Verificare e pulire bocchette prolunghe o tubi
Filtri sporchi o non correttamente posizionati Pulire i filtri / Posizionare correttamente i filtri
Sacchetti pieni Svuotare / sostituire i sacchetti
Fusto pieno Svuotare il fusto

L'apparecchio fischia durante le prima
ore di utilizzo

Questo non è un difetto Il fischio sparirà da solo dopo alcune ore di utilizzo

Durante l'uso dell' apparecchio la
cenere aspirata esce dal fusto

Il fusto non e' chiuso correttamente Posizionare correttamente il coperchio ed i ganci sul fusto

(*) Se durante il funzionamento il motore si ferma e non riparte attendere 2-3 minuti prima di rifare l’avviamento (Intervento della protezione termica).
Se l’inconveniente si ripete per più di una volta contattare il Servizio di Assistenza Tecnica.

GARANZIA

La validità della garanzia è regolamentata dalle normative vigenti nel paese in cui il prodotto viene commercializzato (salvo diverse indicazioni del produttore).
Se il prodotto risulta difettoso per qualità del materiale, della costruzione o per mancata conformità durante il periodo di validità della garanzia il fabbricante
garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione.
La garanzia non copre componenti soggetti a normale usura (valvola, pistone, guarnizione acqua, guarnizione olio, molle, anelli OR, accessori come tubo,
pistola, spazzole, ruote, ecc.);
La garanzia non copre difetti causati da o risultati da:

- uso scorretto, uso non ammesso, negligenza,

- noleggio o uso professionale qualora il prodotto sia stato venduto per uso domestico,

- mancata osservazione delle norme di manutenzione previste nell’apposito libretto,

- riparazioni eseguite da personale o centri non autorizzati,

- impiego di ricambi o accessori non originali,

- danni causati dal trasporto, da oggetti o sostanze estranee, sinistro,

- problemi di immagazzinaggio o stoccaggio.
Per attivare la garanzia è necessario esibire la prova d’acquisto.

Per assistenza,contattare il punto vendita dove è stato fatto l’acquisto

Dichiarazione di conformità CE

Noi di Annovi Reverberi S.p.A., Bomporto (Mo), Italia, dichiariamo che la(e) seguente(i) macchina(e) AR Blue Clean:

Denominazione dell'apparecchio: Aspiratore per ceneri

N. modello: ECO 15 MID 20 TOP 20
Potenza assorbita: 0,8 kW 0,9 kW 0,9 kW

è(sono) conforme(i) alle seguenti direttive europee: 2006/95/CE, 2004/108/CE, 2011/65/EU, 2012/27/EU (D. Lgs. 262/2002).

ed è(sono) prodotta(e) nel rispetto delle seguenti norme o dei seguenti documenti standardizzati:
EN 60335-1; EN 60335-2-2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 62233;
Nome e indirizzo della persona incaricata di rilasciare il fascicolo tecnico: Stefano Reverberi / AR Managing Director
Via ML King, 3 - 41122 Modena, Italia

Data : 14.09.2015
MODENA (I)
Stefano Reverberi Managing Director

IT

24

Italiano

Dati Tecnici Unità

ECO 15 MID 20 TOP 20

Tensione

V/Hz

230 V~ / 50 Hz 230 V~ / 50 Hz 230 V~ / 50 Hz

Potenza

kW

0,8 0,9 0,9

Capacità vano raccolta

l

15 18 18

Pressione aspirazione (dichiarata/reale)

kPa

14 15 15

Depressione

mbar

140 150 150

Aria aspirata (dichiarata/reale)

l/s

26 28 28

N° motori

-

1 1 1

Ø accessori

mm

40 40 40

Cavo alimentazione

m

1,5 2,5 2,5

Classe Protezione

-

Isolamento Motore

-

Classe F Classe F Classe F

Protezione Motore

-

IPX0 IPX0 IPX0

Livello di pressione sonora

LPA (EN 60704-1)

(K = 3 dB(A))

dB (A) 73 73 73

Livello di potenza sonora

LWA (EN 60704-1)

(K = 3 dB(A))

dB (A) 87 87 87

Peso netto

kg

3 3,3 3,3

Peso lordo

kg

3,5 3,8 3,8

Con riserva di modiche tecniche!

ES

25

Español

Estimado cliente:

Antes de utilizar este aparato por primera
vez, lea este manual, siga las instrucciones
proporcionadas en él y guárdelo en un lugar
seguro para poder consultarlo en el futuro
o entregarlo al siguiente propietario en caso
de vender el aparato.

1 INSTRUCCIONES SOBRE SEGURIDAD

1.1 El aparato que ha adquirido es un

producto tecnológicamente muy
avanzado, realizado por uno de los
fabricantes europeos más expertos
del sector. De conformidad con las
descripciones y las advertencias
de seguridad incluidas en estas
instrucciones de uso, este aparato está
destinado a usarse como aspirador
de cenizas. Hemos redactado este
documento para que usted pueda
sacarle el máximo rendimiento al
producto: léalo atentamente y siga
las instrucciones cada vez que lo
utilice. Durante la conexión, el uso y
el mantenimiento del aparato, tome
todas las precauciones posibles para
proteger su propia integridad física y
la de cualquier otra persona que se
encuentre en las inmediaciones. Es
fundamental leer atentamente y respetar
las normas de seguridad, ya que su
inobservancia puede crear riesgos para
la salud y seguridad de las personas o
provocar daños económicos.

2 SEÑALES DE INFORMACIÓN

2.1 Respetar las disposiciones indicadas en

las señales, las placas y los símbolos
aplicados al aparato e incluidas en
estas instrucciones.

Tanto en el aparato como en este
manual de instrucciones aparecen
solo los símbolos correspondientes al
aparato comprado. Verificar que las
placas y los símbolos aplicados al
aparato siempre estén íntegros y que
sean perfectamente legibles; de no
ser así, sustituirlos sin modificar su
posición original (Ponerse en contacto
con el centro de asistencia).

Atención: ¡peligro!

Leer atentamente estas
instrucciones antes de usar

el equipo.

Icono E3 (si el símbolo está

presente en la fig. 1). Indica que

este aparato ha sido diseñado
únicamente para uso doméstico y no
debe emplearse en usos comerciales o
industriales. Puede ser utilizado por
personas con capacidades psicofísicas
o sensoriales reducidas, o que no
dispongan de la experiencia y los
conocimientos necesarios, siempre que
estén supervisadas o que hayan
recibido instrucciones sobre el uso
seguro del aparato y que comprendan

ES

26

Español

los riesgos que este uso conlleva.

0 Posición de interruptor
apagado

I Posición de interruptor
encendido

Nivel de potencia acústica
garantizado

Este producto lleva aislamiento
de Clase II, lo que significa que

está equipado con un aislamiento
reforzado o doble (solo si el símbolo
está presente en el aparato).

Este producto lleva aislamiento
de Clase I, lo que significa que

está equipado con un conductor de
protección de puesta a tierra (solo si el
símbolo está presente en el aparato).

Este producto cumple con las
directivas europeas aplicables en

la materia.

Icono E1. Indica que el aparato no

se puede eliminar como residuo urbano;
se puede entregar al distribuidor al
comprar un aparato nuevo. Las partes
eléctricas y electrónicas que constituyen
el aparato no deben reutilizarse para
usos impropios, dada la presencia de
sustancias nocivas para la salud.

Llevar auriculares de protección.

Llevar máscara de protección.

Llevar equipos de protección

respiratoria.

Llevar guantes de protección.

Llevar calzado de seguridad.

Llevar ropa de protección.

ES

27

Español

3 NORMAS DE SEGURIDAD / RIESGOS RESIDUALES

3.1 ADVERTENCIAS: OPERACIONES QUE NO DEBEN EFECTUARSE

3.1.1

atEnción.

NO se debe permitir el uso del aparato a niños menores de 8 años. A los niños mayores
de 8 años que vayan a utilizar el aparato se les explicará cómo usarlo y deberán ser supervisados
por adultos debidamente informados acerca de su uso y de los riesgos que conlleva. Los niños NO
deben jugar con el aparato. Supervisarlos para evitar que esto ocurra

.

3.1.2

atEnción.

NO utilizar el aparato cerca de partes delicadas del cuerpo, tales como los ojos, la boca
o las orejas.

3.1.3 Los niños no deben realizar la limpieza y el mantenimiento habitual del aparato si no cuentan con la

supervisión adecuada.

3.1.4 Mantener los plásticos de embalaje fuera del alcance de los niños. ¡Riesgo de asxia!

3.1.5 Este aparato no es apto para el uso por personas con capacidades psicofísicas o sensoriales

reducidas, o que no dispongan de la experiencia y los conocimientos necesarios sobre el aparato, a
menos que una persona responsable de su seguridad las supervise o les proporcione instrucciones
sobre el uso del aparato y los riesgos que conlleva.

3.1.6

atEnción.

El aparato NO puede ser accionado por niños menores de 8 años, personas

discapacitadas o personas que no hayan leído y comprendido las instrucciones.

3.1.7

atEnción.

NO utilizar el aparato sin el filtro o con el filtro en posición incorrecta. NO aspirar líquidos
de ningún tipo. Los líquidos no son compatibles con el funcionamiento correcto del aparato.

3.1.8

atEnción. no

aspirar ceniza incandescente, líquidos o combustibles tales como la gasolina, y no
utilizar el aparato en zonas donde puedan estar presentes estos productos.
Está prohibido utilizar el aparato en atmósferas potencialmente inflamables o explosivas.
Está prohibido utilizar el aparato en entornos donde existe el riesgo de explosión.

3.1.9 Desactivar el aparato después de cada uso y antes de cada limpieza/operación de mantenimiento.

3.1.10 Peligro de incendio. NO aspirar objetos incandescentes o ardientes (tales como cigarrillos, cerillas

o ceniza caliente).

3.1.11 NO aspirar escombros, yeso en polvo o cemento en polvo. El aparato ha sido diseñado para aspirar

únicamente ceniza fría. NO es apto para la limpieza de calderas o estufas de aceite.

3.1.12

atEnción.

NO utilizar el aparato al aire libre en caso de lluvia.

3.1.13

atEnción.

NO tocar el enchufe ni la toma eléctrica con las manos mojadas.

ES

28

Español

3.1.14

atEnción.

NO utilizar el aparato si el cable eléctrico está dañado. Si el cable eléctrico está dañado,
deberá ser sustituido por el fabricante o uno de sus centros de asistencia autorizados, o bien por
una persona debidamente cualificada, a fin de evitar riesgos para la seguridad.

3.1.15

atEnción.

Comprobar que el aparato lleve la placa de datos; en caso contrario, informar al
distribuidor. Los aparatos desprovistos de placa NO deben utilizarse, ya que se desconocen sus
datos y características y, por tanto, son potencialmente peligrosos.

3.1.16

atEnción.

NO desplazar el aparato tirando del CABLE ELÉCTRICO.

3.1.17

atEnción.

Está prohibido utilizar accesorios no originales o no específicos para el modelo.
Está prohibido modificar el aparato; la realización de modificaciones invalida la declaración de
conformidad y exime al fabricante de responsabilidades civiles y penales.

3.2 ADVERTENCIAS: OPERACIONES QUE DEBEN EFECTUARSE

3.2.1

atEnción.

Todos los componentes conductores de corriente DEBEN ESTAR PROTEGIDOS contra

chorros y salpicaduras de agua.

3.2.2

atEnción.

La conexión eléctrica deberá ser realizada por un electricista cualificado de conformidad
con lo dispuesto por la norma IEC 60364-1.Se recomienda instalar un interruptor diferencial que
interrumpa la alimentación eléctrica de la máquina si la corriente de dispersión a tierra supera los
30 mA por 30 ms, o bien un dispositivo de control del circuito de tierra.

3.2.3

atEnción.

DURANTE la fase de arranque, el aparato puede crear interferencias en la red.

3.2.4

atEnción.

Utilizar solo cables alargadores autorizados y con un conductor de sección apropiada.

3.2.5

atEnción.

Desconectar siempre el interruptor cuando se va a dejar el aparato sin supervisión.

3.2.6

atEnción.

El flujo de aire puede provocar el rebote de piezas. Usar todas las prendas y protecciones

(EPI) necesarias para garantizar la seguridad y la integridad física del operador.

3.2.7

atEnción.

EXTRAER el enchufe de la toma de corriente antes de efectuar trabajos en el aparato.
El enchufe debe extraerse correctamente, sin tirar del cable.

3.2.8

atEnción.

El mantenimiento y la reparación de componentes eléctricos DEBEN ser efectuados por

personal cualificado.

3.2.9

atEnción.

Antes de cada uso y periódicamente, COMPROBAR el apriete de los tornillos y el buen

estado de los componentes del aparato. Comprobar si hay piezas rotas o desgastadas.

3.2.10

atEnción.

Para garantizar la seguridad del aparato, utilizar solo recambios originales o aprobados
por el fabricante.

ES

29

Español

3.2.11

atEnción.

Los cables alargadores inadecuados pueden ser fuente de peligro. Si se emplea un
cable alargador, elegir un tipo adecuado para el uso al aire libre y asegurarse de que la conexión
permanezca seca y alejada del terreno. Para tal fin, se recomienda utilizar un enrollador de cable
que mantenga la toma como mínimo a 60 mm del suelo.

3.2.12

atEnción.

Apagar el aparato y desconectarlo de la fuente de alimentación antes de realizar

operaciones de montaje, limpieza, ajuste, mantenimiento, almacenamiento y transporte.

3.2.13

atEnción.

Al terminar la limpieza, antes de apagar el aparato, esperar 5 segundos sin aspirar nada,

para que la última suciedad aspirada tenga tiempo de entrar en el recipiente.

ES

30

Español

4 INFORMACIÓN GENERAL (PÁGINA 3)

4.1 Uso del manual

El presente manual es parte integrante del aparato y debe guardarse
para poder consultarlo en el futuro. Leerlo atentamente antes de la
instalación y el uso. En caso de cambio de propiedad, el vendedor
tiene la obligación de entregar este manual al nuevo propietario.

4.2 Entrega

El aparato se entrega parcialmente desmontado dentro de un
embalaje de cartón.

Las piezas que componen el suministro se ilustran en la fig. 1.

4.2.1 Documentación adjunta

D1 Manual de uso y mantenimiento
D2 Instrucciones sobre seguridad
D3 Declaración de conformidad
D4 Normas de garantía

4.3 Eliminación/reciclaje de los embalajes

Los materiales que forman el embalaje no son contaminantes para
el medio ambiente; sin embargo, se deben reciclar o eliminar de
conformidad con las normas vigentes en el país de uso.

5 INFORMACIÓN TÉCNICA (PÁGINA 3)

5.1 Uso previsto

De conformidad con las descripciones y las advertencias de seguridad
incluidas en estas instrucciones de uso, el aparato está destinado a
usarse como aspirador de cenizas.
Este aparato ha sido diseñado únicamente para uso doméstico y no
debe emplearse en usos comerciales o industriales.

El aparato cumple con lo establecido por las normas IEC 60335-1 e
IEC 60335-2-2.

5.2 Operador

Para identificar al tipo de operador encargado de utilizar el aparato
(profesional o no profesional), consultar el icono que aparece en

la fig. 1.

5.3 Elementos principales

A1 Dispositivo de arranque
A2 Racor de aspiración
A3 Racor de soplado (si está previsto)
A4 Asa
A5 Gancho portacables (si está previsto)

A6 Ganchos de cierre
A7 Cable eléctrico con enchufe
A9 Depósito del aspirador
A10 Cubierta con motor

A13 Sacudidor de ltro (si está previsto)

5.3.1 Accesorios (si están previstos en la entrega, véase la fig. 1)

B1

Portafiltro con filtro EPA

B3

Tubo flexible

B5

Tubo rígido

5.4 Dispositivos de seguridad

- Dispositivo de arranque (A1).
El dispositivo de arranque impide el accionamiento accidental del

aparato.

- Protección térmica: en caso de sobrecarga, la protección térmica
detiene el aparato.

6 INSTALACIÓN (PÁGINA 4)

Atención: ¡peligro!

Todas las operaciones de instalación y montaje se deben realizar con el
aparato desconectado de la red eléctrica.

Consultar la secuencia de montaje en la pág. 4.

6.1 Montaje

Durante el desembalaje, comprobar si faltan accesorios y si el
contenido está dañado. Si se detectan daños debidos al transporte,
informar inmediatamente al distribuidor.
Levantar la cubierta con motor (A10) del aparato: abrir los ganchos de
cierre (A6) y extraer los accesorios suministrados. Comprobar que los

ltros (B1) estén montados correctamente.

Véase la fig. 2

Consultar la secuencia de montaje en la pág. 4.

6.2 Montaje delos accesorios

Introducir el tubo flexible (B3) en el racor de aspiración (A2) o de
soplado (A3), según el tipo de operación que se desea realizar.

Véase la fig. 3

Completar la secuencia conectando el tubo flexible (B3) con el tubo
rígido (B5).

Véase la fig. 4

6.3 Conexión eléctrica
Atención: ¡peligro!

Comprobar que la red eléctrica presente el mismo voltaje y frecuencia
(V/Hz) que se indica en la placa de identificación. Véase la fig.5

6.3.1 Uso de cables alargadores

Utilizar cables y enchufes con grado de protección
adecuado.
La sección de los cables alargadores debe ser proporcional
a su longitud, es decir, cuanto más largo sea el cable, mayor
debe ser la sección.

7 INFORMACIÓN SOBRE EL USO (PÁGINA 5)

7.1 Mandos

- Dispositivo de arranque (A1). Véase la fig. 6

Poner el dispositivo de arranque en la pos. (ON/I).
Si el dispositivo de arranque está dotado de un piloto, éste debe
iluminarse.
Poner el dispositivo de arranque en la pos. (OFF/0) para detener el
funcionamiento del aparato.
Si el dispositivo de arranque está dotado de un piloto, éste debe
apagarse.

Atención: ¡peligro!

El aparato debe funcionar apoyado sobre una superficie segura y
estable, colocado como se indica. Véase la fig. 6

7.2 Arranque

7.2.1 Aspiración. Véase la fig. 7

¡Trabajar solamente con el ltro (B1) seco!

Antes de utilizarlo, comprobar si está dañado y cambiarlo
si es necesario. Para aspirar ceniza fría, conectar los

accesorios correspondientes (g. 7).

Aspirar la ceniza manteniendo la boquilla de aspiración (B5)
como mínimo a 1 cm de distancia. Véase la g. 8

ES

31

Español

Atención: ¡peligro!

Aspirar solo ceniza que se haya enfriado. Véase la g. 8

Atención: ¡peligro!

No aspirar introduciendo el tubo en la ceniza. No aspirar
ceniza caliente o ardiente. No aspirar ceniza húmeda o
mojada. Véase la g. 9

7.2.2 Sacudidor de ltro. Véase la fig. 7b.

Sacudidor de ltro permite a sacudir el ltro, de l'asirador

de la ceniza para que cualquier polvo durante su uso

permanece unido al ltro se puede quitar y depositado caer

dentro del eje de raccolta.Con esta operación tendrá de
nuevo una succión óptima.

- Poner el dispositivo de arranque en la pos. (ON/I).

- Tire hacia arriba y abajo 3-4 veces el Comado apropiado

Véase la fig. 7b.

- A partir de las operaciones de limpieza.

7.3 Interrupción del funcionamiento (parada)

Apagar el aparato. Véase la fig. 6
Enganchar la boquilla para suelos en la posición de estacionamiento.

7.4 Final del trabajo

Apagar el aparato. Véase la fig. 6
Desenchufar el enchufe.

7.5 Vaciado del depósito

En caso de suciedad seca y polvo: retirar el cabezal del aparato y
vaciar el depósito. Véase la fig. 10

8 MANTENIMIENTO (PÁGINA 6)

Atención: ¡peligro!

Todas las operaciones de instalación y montaje se deben realizar con el
aparato desconectado de la red eléctrica.

Véase la pág. 6.

Antes de realizar operaciones de limpieza y mantenimiento, apagar el aparato
y desenchufar el enchufe. Las reparaciones y las intervenciones en el sistema
eléctrico solo las puede realizar el servicio de asistencia al cliente autorizado.

Atención: ¡peligro!

¡No usar detergentes abrasivos, limpiacristales o detergentes universales! No

sumergir nunca la cubierta del aparato (A1) en agua. Limpiar el aparato y los
accesorios de plástico con un detergente normal para materiales sintéticos.
Si es necesario, enjuagar el depósito y los accesorios con agua y secarlos
antes de volver a usarlos.

8.1 Limpieza del filtro EPA. Véase la fig. 11

Abrir el aspirador mediante los ganchos (A6). Poner la cubierta del

aparato (A1) boca abajo y desmontar el ltro B1.

Enjuagarlos a fondo bajo el agua corriente y dejar que se sequen.
Volver a montarlo una vez que esté seco.

9 ALMACENAMIENTO (PÁGINA 6)

Atención: ¡peligro!

Todas las operaciones de instalación y montaje se deben realizar con el
aparato desconectado de la red eléctrica.
Una vez terminado el trabajo y tras limpiar el aparato, guardarlo junto con los
accesorios como se indica. Véase la fig. 12
Guardar el aparato en un lugar seco.

ES

32

Español

10 INFORMACIÓN SOBRE AVERÍAS

Problemas Causas probables Soluciones

El aparato no se enciende

Ausencia de tensión

Verificar que haya tensión de red y comprobar que el enchufe
esté correctamente introducido (*)

Problemas en el circuito eléctrico/electrónico Ponerse en contacto con el centro de asistencia

El aparato no aspira o bien aspira con
poca fuerza

Accesorios obstruidos Comprobar y limpiar las boquillas, los alargadores y los tubos
Filtros sucios o en posición incorrecta Limpiar los filtros / Colocar los filtros correctamente.
Bolsas llenas Vaciar/cambiar las bolsas
Depósito lleno Vaciar el depósito

El aparato emite un silbido durante las
primeras horas de uso

No se trata de un defecto

El silbido desaparecerá por sí solo al cabo de algunas horas
de uso

Mientas se usa el aparato, la ceniza
aspirada sale del depósito

El depósito no está cerrado correctamente Colocar la cubierta y los ganchos correctamente en el depósito

(*) Si, durante el funcionamiento, el motor se para y no vuelve a ponerse en marcha, esperar 2 o 3 minutos antes de volver a realizar el arranque
(activación de la protección térmica). Si se repite el problema, ponerse en contacto con el servicio de asistencia técnica.

GARANTÍA

La validez de la garantía está sujeta a las normas vigentes en el país en el que se comercializa el producto (salvo si el fabricante indica otra cosa).
Si el producto presenta defectos de calidad del material, de la fabricación o falta de conformidad durante el período de validez de la garantía, el fabricante
garantiza la sustitución de los componentes defectuosos y se encarga de reparar los productos si presentan un desgaste razonable, o bien los sustituye.
La garantía no cubre los componentes sujetos a desgaste normal (válvulas, pistón, juntas de agua, juntas de aceite, muelles, juntas tóricas; accesorios tales
como el tubo, la pistola, los cepillos, las ruedas, etc.).
La garantía no cubre los defectos causados por o que deriven de:

- uso incorrecto, uso no permitido, negligencia;

- alquiler o uso profesional si el producto se ha vendido para uso doméstico;

- inobservancia de las normas de mantenimiento incluidas en el manual correspondiente;

- reparaciones realizadas por personal o centros no autorizados;

- uso de recambios o accesorios no originales;

- daños causados durante el transporte, por sustancias u objetos extraños, accidente;

- problemas de almacenamiento o conservación.
Para activar la garantía, es necesario mostrar el comprobante de compra.

En caso de necesitar asistencia, ponerse en contacto con el punto de venta donde se ha realizado la compra.

Declaración de conformidad CE

Annovi Reverberi S.p.A., Bomporto (Módena), Italia, declara que la(s) siguiente(s) máquina(s) AR Blue Clean:

Denominación del aparato: Aspirador de cenizas

N.º de modelo: ECO 15 MID 20 TOP 20
Potencia absorbida: 0,8 kW 0,9 kW 0,9 kW

cumple(n) con lo dispuesto por las siguientes directivas europeas: 2006/95/CE, 2004/108/CE, 2011/65/UE, 2012/27/UE (D. Lgs. 262/2002 italiano)

y ha(n) sido fabricada(s) en cumplimiento de las siguientes normas o los siguientes documentos normalizados:
EN 60335-1; EN 60335-2-2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 62233.
Nombre y dirección de la persona encargada de expedir el expediente técnico: Stefano Reverberi / AR Managing Director
Via ML King, 3 - 41122 Módena, Italia

Fecha: 14.09.2015
MÓDENA (I)
Stefano Reverberi Managing Director

ES

33

Español

Datos técnicos Unidad

ECO 15 MID 20 TOP 20

Tensión

V/Hz

230 V~ / 50 Hz 230 V~ / 50 Hz 230 V~ / 50 Hz

Potencia

kW

0,8 0,9 0,9

Capacidad del depósito de recolección

l

15 18 18

Presión de aspiración (declarada/real)

kPa

14 15 15

Depresión

mbar

140 150 150

Aire aspirado (declarado/real)

l/s

26 28 28

N.° de motores

-

1 1 1

Ø de accesorios

mm

40 40 40

Cable de alimentación

m

1,5 2,5 2,5

Clase de protección

-

Aislamiento del motor

-

Clase F Clase F Clase F

Protección del motor

-

IPX0 IPX0 IPX0

Nivel de presión acústica

LPA (EN 60704-1)

(K = 3 dB(A))

dB (A) 73 73 73

Nivel de potencia acústica

LWA (EN 60704-1)

(K = 3 dB(A))

dB (A) 87 87 87

Peso neto

kg

3 3,3 3,3

Peso bruto

kg

3,5 3,8 3,8

¡Reservada la posibilidad de hacer modicaciones técnicas!

FR

34

Français

Cher/Chère client/e,

Avant la toute première utilisation de
l'appareil, nous vous invitons à lire les
instructions originales, à les suivre et à les
conserver pour toute consultation ou vente
future.

1 CONSIGNES DE SÉCURITÉ

1.1 L'appareil que vous avez acheté est un

produit à fort contenu technologique,
fabriqué par l'un des plus grands
spécialistes sur le marché européen.
Conformément aux descriptions et aux

consignes de sécurité gurant dans ce

manuel, cet appareil a été conçu pour
être utilisé comme vide-cendres.Nous
vous invitons à lire attentivement et
à observer ces quelques lignes pour
optimiser davantage ses performances.
Pour le raccordement, l'utilisation et
la maintenance de l'appareil, veuillez
prendre toutes les précautions
nécessaires à votre sécurité et à celle
des personnes à proximité. Veuillez
lire et observer scrupuleusement
les consignes de sécurité pour ne
compromettre ni la santé ni la sécurité
des personnes et pour éviter tout dégât
matériel.

2 ICÔNES ET SYMBOLES

2.1 Respecter les pictogrammes de sécurité

et les symboles figurant sur l'appareil et
dans ce manuel.

Seuls les symboles concernant
l'appareil acheté sont reproduits sur
l'appareil et dans le manuel. S'assurer
que les symboles et les pictogrammes
de sécurité sur l'appareil sont lisibles
et en bon état. Dans le cas contraire,
les remplacer en respectant la position
d'origine (S'adresser au centre
d'assistance).

Attention - Danger

Lire attentivement ces
instructions avant emploi.

Icône E3 (si le symbole est
représenté sur la fig. 1) - Elle

indique quel'appareil a été conçu pour
un usage domestique uniquement, et il
ne doit pas être employé pour un usage
commercial ou industriel. Il ne peut être
utilisé par des personnes dont les
capacités physiques, sensorielles ou
mentales sont réduites, ou par des
personnes sans expérience ni formation,
que sous surveillance, ou uniquement si
ces personnes ont reçu les instructions
relatives à l'utilisation sûre de l'appareil
et qu'elles comprennent les risques liés
à son utilisation.

0 Position « arrêt » de l'interrupteur
I Position « marche » de

l'interrupteur

FR

35

Français

Niveau de puissance acoustique
garanti

Classe de protection électrique
II. L'appareil comporte une isolation

renforcée ou une isolation double
(uniquement si le symbole figure sur
l'appareil).

Classe de protection électrique I.

L'appareil comporte un conducteur
de protection extérieur (borne de terre)
(uniquement si le symbole figure sur
l'appareil).

Ce produit observe les directives

européennes en vigueur.

Icône E1 - Elle indique l'obligation
de ne pas évacuer l'appareil comme
déchet urbain. Il peut être remis au
distributeur au moment de l'achat d'un
appareil neuf. Les parties électriques et
électroniques de l'appareil ne doivent
pas être réutilisées pour usage
impropre, car elles contiennent des
substances dangereuses pour la santé.

Porter un casque de protection.

Porter un masque de protection.

Porter un appareil de protection
respiratoire.

Porter des gants de protection.

Porter des chaussures de sécurité.

Porter une tenue de protection.

FR

36

Français

3 CONSIGNES DE SÉCURITÉ/RISQUES RÉSIDUELS

3.1 AVERTISSEMENTS : À NE PAS FAIRE

3.1.1

attEntion.

NE PAS permettre à des enfants de moins de 8 ans d'utiliser l'appareil. Les enfants de
plus de 8 ans peuvent utiliser l'appareil à condition d'avoir reçu toutes les instructions relatives à
son utilisation et d'être surveillés par des adultes informés sur l'utilisation de l'appareil et sur les
dangers pouvant en découler. Les enfants NE doivent PAS utiliser l'appareil comme jouet. Surveiller
les enfants pour que ceci ne se produise pas

.

3.1.2

attEntion.

NE PAS mettre l'orifice d'aspiration de l'appareil près d'une partie délicate du corps

comme les yeux, la bouche, les oreilles.

3.1.3 Les enfants, sans surveillance, ne peuvent pas effectuer le nettoyage ni la maintenance de l'appareil.

3.1.4 Ne pas laisser le matériel d'emballage à la portée des enfants. Risque d'asphyxie !

3.1.5 Cet appareil n'est pas fait pour être utilisé par des personnes dont les capacités physiques,

sensorielles ou mentales sont réduites, ou par des personnes sans expérience ni formation, à moins
que ces personnes se trouvent sous surveillance, ou qu'elles aient reçu les instructions relatives à
l'utilisation sûre de l'appareil et qu'elles comprennent les risques liés à son utilisation.

3.1.6

attEntion.

L'appareil NE doit en aucun cas être laissé à un enfants de moins de 8 ans, à une
personne incapable de s'en servir correctement ou à une personne n'ayant pas pas lu ni compris
les instructions.

3.1.7

attEntion.

NE PAS utiliser l'appareil sans filtre ou avec le filtre dans une position incorrecte.
N'aspirer aucun type de liquides. Les liquides ne sont pas compatibles avec le mode d'opération
de l'appareil.

3.1.8

attEntion. nE PaS

aspirer les cendres incandescentes, les liquides ou les combustibles comme
l'essence, et ne pas utiliser dans les zones où ces substances peuvent être présentes.
Il est interdit de faire fonctionner l'appareil en atmosphère explosible ou potentiellement inflammable.
Il est interdit d'utiliser l'appareil en atmosphère explosible.

3.1.9 Débrancher l'appareil après chaque application et avant chaque nettoyage/maintenance.

3.1.10 Risque d'incendie. NE PAS aspirer d'objets brûlants ou fumants (comme les cigarettes, les allumettes

ou les cendres incandescentes).

3.1.11 NE PAS aspirer les gravats, les poussières de plâtre ou de ciment. L'appareil a été conçu pour

aspirer des cendres froides uniquement. Il N'est PAS adapté au nettoyage des chaudières ou des
poêles à mazout.

3.1.12

attEntion.

NE PAS utiliser l'appareil à l'extérieur par temps de pluie.

3.1.13

attEntion.

NE PAS toucher la prise mâle et/ou la prise de courant avec les mains mouillées.

FR

37

Français

3.1.14

attEntion.

NE PAS utiliser l'appareil si le câble électrique est endommagé. Si le câble électrique est
abîmé, le faire remplacer par le fabricant, par un centre d'assistance agréé ou par une personne de
qualification similaire pour éviter un danger.

3.1.15

attEntion.

S'assurer que l'appareil comporte une plaquette signalétique. Si celle-ci est manquante,
contacter le revendeur. Les appareils sans plaque NE doivent PAS être utilisés, car ils sont
anonymes et potentiellement dangereux.

3.1.16

attEntion.

NE PAS tirer sur le CÂBLE ÉLECTRIQUE pour déplacer l'appareil.

3.1.17

attEntion.

Il est interdit d'utiliser des accessoires qui ne sont ni d'origine ni spécifiques pour le
modèle, et il est interdit d'apporter une modification quelconque à l'appareil. Toute modification
entraîne l'invalidation de la déclaration de conformité et décharge le fabricant de toute responsabilité
civile et pénale.

3.2 AVERTISSEMENTS : À FAIRE

3.2.1

attEntion.

Toutes les pièces conductrices DOIVENT ÊTRE PROTÉGÉES contre les jets ou

éclaboussures d'eau.

3.2.2

attEntion.

Conformément à la norme CEI 60364-1, faire appel à un électricien qualifié pour les
branchements électriques de l'appareil.Il est recommandé d'installer un disjoncteur différentiel qui
coupe l'alimentation électrique de l'appareil si le courant de fuite à la terre excède 30 mA pendant
30 ms, ou un dispositif qui garantit la mise à la terre.

3.2.3

attEntion.

LORS du démarrage, l'appareil peut créer des interférences avec l'alimentation

électrique.

3.2.4

attEntion.

Utiliser uniquement les rallonges électriques autorisées de section appropriée.

3.2.5

attEntion.

Déconnecter toujours l'appareil de l'alimentation électrique avant de le laisser sans

surveillance.

3.2.6

attEntion.

Le débit d'air peut faire rebondir les objets. Porter tous les équipements de protection

individuelle (EPI) nécessaires pour travailler en sécurité.

3.2.7

attEntion.

DÉCONNECTER l'appareil (en le débranchant de la prise) avant toute intervention. Ne

pas tirer sur le câble électrique pour débrancher l'appareil.

3.2.8

attEntion.

Toute opération de maintenance et/ou de réparation des composants électriques DOIT

être effectuée par un personnel qualifié.

3.2.9

attEntion.

Avant chaque utilisation et de manière régulière, VÉRIFIER que les vis sont bien serrées
et que toutes les pièces de l'appareil sont en bon état. S'assurer qu'aucune pièce n'est usée ou
cassée.

FR

38

Français

3.2.10

attEntion.

Utiliser uniquement des pièces de rechange d'origine fournies ou approuvées par le

fabricant pour éviter que l'appareil ne devienne dangereux.

3.2.11

attEntion.

Utiliser une rallonge inadaptée peut être dangereux. Dans le cas où une rallonge est
nécessaire, en choisir une faite pour l'utilisation à l'extérieur et s'assurer que le raccordement reste
sec et à une certaine distance du terrain. C'est pourquoi il est recommandé d'utiliser un enrouleur
de rallonge permettant de garder la prise à au moins 60 mm au-dessus du sol.

3.2.12

attEntion.

Éteindre et débrancher l'appareil avant de le ranger, de le transporter et d'effectuer toute

opération de montage, de nettoyage, de réglage et de maintenance.

3.2.13

attEntion.

Après le nettoyage, avant d'éteindre l'appareil, attendre 5 secondes sans rien aspirer

pour laisser entrer dans le bidon les dernières saletés aspirées.

FR

39

Français

4 GÉNÉRALITÉS (PAGE 3)

4.1 Utilisation du manuel

Ce manuel fait partie intégrante de l'appareil et doit être conservé pour
pouvoir être consulté en cas de besoin. Le lire attentivement avant
l'installation/utilisation. En cas de cessions, l'ancien propriétaire doit
remettre le manuel au nouveau propriétaire.

4.2 Emballage

L'appareil est livré partiellement démonté, dans un emballage en
carton.

Son contenu est représenté sur la fig.1.

4.2.1 Documentation fournie

D1 Manuel d'utilisation et d'entretien
D2 Consignes de sécurité
D3 Déclaration de conformité
D4 Règles de garantie

4.3 Élimination de l'emballage

Les matériaux de l'emballage ne sont pas dangereux pour
l'environnement. Cependant, ils doivent être recyclés ou éliminés
conformément aux normes en vigueur dans le pays d'utilisation.

5 INFORMATIONS TECHNIQUES (PAGE 3)

5.1 Domaine d'utilisation

Conformément aux descriptions et aux consignes de sécurité gurant

dans ce manuel, cet appareil a été conçu pour être utilisé comme vide­cendres.
Cet appareil a été conçu pour un usage domestique uniquement, et
il ne doit pas être employé pour un usage commercial ou industriel.

L'appareil est conforme aux normes CEI 60335-1 et CEI 60335-2-2.

5.2 Opérateur

Pour identifier l'opérateur chargé de l'usage de l'appareil (professionnel
ou non professionnel), voir l'icône représentée sur la fig.1.

5.3 Pièces principales :

A1 Dispositif de mise en marche
A2 Raccord d'aspiration
A3 Raccord de soufflage (si prévu)
A4 Poignée
A5 Crochet pour le rangement du câble (si prévu)

A6 Crochets de verrouillage
A7 Câble électrique avec fiche
A9 Cuve aspirateur
A10 Couvercle avec moteur

A13 Filtre agitateur (si prévu)

5.3.1 Accessoires (si prévus - voir fig.1)

B1

Porte-filtre avec filtre EPA

B3

Flexible

B5

Tube rigide

5.4 Dispositifs de sécurité

- Dispositif de mise en marche (A1)
Le dispositif de mise en marche évite que l'appareil ne soit actionné

accidentellement.

- Protection thermique : en cas de surcharge, la protection thermique
arrête le moteur de l'appareil.

6 INSTALLATION (PAGE 4)

Attention - danger !

Éteindre et débrancher l'appareil avant toute opération d'installation et de
montage.

Pour la séquence de montage, voir page 4.

6.1 Montage

Pendant le déballage, contrôler qu'aucun accessoire ne manque et
que le contenu est intact. En cas de dommages occasionnés par le
transport, informer immédiatement le revendeur.
Ouvrir les crochets de verrouillage (A6), puis lever le couvercle du

moteur (A10) et retirer les accessoires. Vérier que les ltres (B1) sont

montés correctement.

Voir fig. 2

Pour la séquence de montage, voir page 4.

6.2 Montage des accessoires

Emmancher le flexible (B3) dans le raccord d'aspiration (A2) ou dans
le raccord de soufflage (A3) selon le travail à effectuer.

Voir fig. 3

Raccorder ensuite le flexible (B3) au tube rigide (B5).

Voir fig. 4

6.3 Branchement électrique
Attention - danger !

Vérifier que la tension et la fréquence (V/Hz) du secteur correspondent
à la tension et à la fréquence de la plaque signalétique. Voir fig.5

6.3.1 Utilisation des câbles de rallonge

Les câbles et les prises mâles doivent avoir un indice de
protection approprié.
La section d'une rallonge doit être proportionnée à sa
longueur. Plus elle est longue, plus la section doit être
grande.

7 UTILISATION (PAGE 5)

7.1 Commandes

- Dispositif de mise en marche (A1). Voir fig. 6

Mettre le dispositif de mise en marche en pos. (ON/I).
Si le dispositif de mise en marche comporte un voyant, celui-ci doit
s'allumer.
Mettre le dispositif de mise en marche en pos. (OFF/0) pour arrêter le
fonctionnement de l'appareil.
Si le dispositif de mise en marche comporte un voyant, celui-ci doit
s'éteindre.

Attention - danger !

L'appareil doit fonctionner sur une surface plane et stable, dans la
position indiquée. Voir fig. 6

7.2 Mise en marche

7.2.1 Aspiration Voir fig. 7

Utiliser l'appareil avec un ltre (B1) sec uniquement !
Avant utilisation, s'assurer que le ltre n'est pas abîmé. Le

cas échéant, le remplacer. Pour aspirer les cendres froides,

monter les accessoires correspondants (gure 7).

Pour aspirer les cendres, mettre le suceur (B5) au moins 1
cm au-dessus. Voir g. 8

FR

40

Français

Attention - danger !

N'aspirer que des cendres froides. Voir g. 8

Attention - danger !

Ne pas aspirer les cendres en plaçant le tube directement
dedans. Ne pas aspirer les cendres chaudes ou fumantes.
Ne pas aspirer les cendres humides ou mouillées.

Voir g. 9

7.2.2 Filtre agitateur Voir g. 7b.

Secoueur de ltre permet de serrer le ltre, de cette manière
la poussière éventuellement xé sur la paroi du ltre tombe

dans le réservoir. Dans cette capacité d'aspiration de
chemin de votre propre de cendres est toujours au sommet.

- Mettre le dispositif de mise en marche en pos. (ON/I).

- Tirer vers le haut et vers le bas 3 - 4 fois le levier (A13)

Voir g

. 7b.

- Démarrage des opérations de nettoyage.

7.3 Interruption de fonctionnement (pause)

Éteindre l'appareil. Voir fig. 6
Accrocher le suceur sol en position parking.

7.4 Fin de l'utilisation

Éteindre l'appareil. Voir fig. 6
Débrancher l'appareil du secteur.

7.5 Vidage du réservoir

Pour la saleté sèche et les poussières : démonter l'embout de
l'appareil, puis vider le réservoir. Voir fig. 10.

8 MAINTENANCE (PAGE 6)

Attention - danger !

Éteindre et débrancher l'appareil avant toute opération d'installation et de
montage.

Voir pag. 6

Avant chaque opération d'entretien et de maintenance, éteindre l'appareil et
le débrancher du secteur. Seul le service client agréé est autorisé à faire des
réparations et des interventions sur les circuits électriques.

Attention - danger !

Ne pas utiliser des détergents abrasifs, des nettoyants pour vitres ou des

détergents universels ! Ne jamais plonger le couvercle de l'appareil (A1) dans

l'eau. Nettoyer l'appareil et les accessoires en plastique avec un détergent
ordinaire pour matières synthétiques. Le cas échéant, rincer à l'eau le
réservoir et les accessoires, puis les essuyer avant utilisation.

8.1 Nettoyage du filtre EPA. Voir fig. 11

Déverrouiller les crochets pour ouvrir l'aspirateur (A6). Retourner le

couvercle de l'appareil (A1) et démonter le ltre B1.

Rincer avec soin sous l'eau courante, puis laisser sécher. Remonter
une fois sec.

9 REMISAGE (PAGE 6)

Attention - danger !

Éteindre et débrancher l'appareil avant toute opération d'installation et de
montage.
Après utilisation et nettoyage de l'appareil, ranger l'appareil et ses accessoires
comme indiqué. Voir fig. 12
Conserver l'appareil dans un endroit sec.

FR

41

Français

10 DÉPANNAGE

Problèmes Causes possibles Solutions

L'appareil ne s'allume pas

Manque de tension

Vérifier la présence de tension dans le réseau et contrôler que la
prise mâle est bien introduite dans la prise (*)

Problèmes sur le circuit électrique-électronique S'adresser au centre d'assistance

L'appareil n'aspire pas ou aspire peu

Accessoires bouchés Contrôler et nettoyer les suceurs, rallonges ou tubes
Filtres sales ou mal positionnés Nettoyer les filtres / Bien positionner les filtres
Sacs pleins Vider / Remplacer les sacs
Cuve pleine Vider la cuve

L'appareil émet un sifflement pendant
les premières heures d'utilisation

Il ne s'agit pas d'un défaut l'appareil arrêtera de siffler après quelques heures d'utilisation

pendant l'utilisation de l'appareil, la
cendre aspirée sort de la cuve

La cuve n'est pas bien fermée Bien positionner le couvercle et les crochets de la cuve

(*) Si le moteur s'arrête soudainement pendant le fonctionnement et ne repart pas, attendre 2-3 minutes avant de tenter de nouveau la mise en marche
(intervention de la protection thermique). Si ce problème se répète plus d'une fois, contacter le Centre d'assistance technique agréé.

GARANTIE

La validité de la garantie est régie par la législation en vigueur dans le pays dans lequel le produit est commercialisé (sauf indication contraire du fabricant).
Si le produit est défectueux par suite d'un défaut de matériel, d'un vice de construction ou pour non-conformité pendant la période de validité de la garantie,
le fabricant assure le remplacement des pièces reconnues défectueuses, ainsi que la réparation des produits s'ils sont raisonnablement usés ou leur
remplacement.
La garantie ne couvre pas les pièces d'usure (soupape, piston, joint d'étanchéité, joint d'huile, ressorts, joints toriques ou accessoires comme tube, pistolet,
brosses, roulettes, etc.).
La garantie ne couvre pas les défauts causés par :

- utilisation anormale, utilisation non admise ou négligence ;

- location ou utilisation professionnelle si le nettoyeur est à usage domestique ;

- inobservation des normes de maintenance prévues dans le manuel ;

- réparations effectuées par un personnel ou par des centres de réparation non agréés ;

- utilisation de pièces de rechange ou d'accessoires qui ne sont pas d'origine ;

- dommages causés par le transport, par des objets ou substances étrangères, par un accident ;

- problèmes d'emmagasinage ou de stockage.
La preuve d'achat est nécessaire pour activer la garantie.

Pour assistance, contacter le revendeur.

Déclaration de conformité CE

Nous, Annovi Reverberi S.p.A., Bomporto (Modène), Italie, déclarons que l'/les appareil/s AR Blue Clean désigné/s ci-dessous :

Nom de l'appareil : Vide-cendres

N° modèle : ECO 15 MID 20 TOP 20
Puissance absorbée : 0,8 kW 0,9 kW 0,9 kW

est/sont conforme(s) aux directives européennes suivantes : 2006/95/CE, 2004/108/CE, 2011/65/EU, 2012/27/EU (D. lgs. italien 262/2002).

et est/sont produit(s) dans le respect des normes ou des référentiels ci-après :
EN 60335-1, EN 60335-2-2, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 62233,
Nom et adresse de la personne chargée de constituer le dossier technique : Stefano Reverberi / AR Managing Director
Via ML King, 3 - 41122 Modène, Italie

Date : 14.09.2015
MODÈNE (I)
Stefano Reverberi Managing Director

FR

42

Français

Données techniques Unité

ECO 15 MID 20 TOP 20

Tension

V/Hz

230 V~ / 50 Hz 230 V~ / 50 Hz 230 V~ / 50 Hz

Puissance.

kW

0,8 0,9 0,9

Contenance cuve

l

15 18 18

Pression sur aspiration (déclarée/réelle)

kPa

14 15 15

Dépression

mbar

140 150 150

Débit d'air (déclaré/réel)

l/s

26 28 28

Nbre moteurs

-

1 1 1

Ø accessoires

mm

40 40 40

Câble

m

1,5 2,5 2,5

Classe de protection :

-

Classe d'isolation du moteur

-

Classe F Classe F Classe F

Indice de protection du moteur

-

IPX0 IPX0 IPX0

Niveau de pression acoustique

LPA (EN 60704-1)

(K = 3 dB(A))

dB (A) 73 73 73

Niveau de puissance acoustique

LWA (EN 60704-1)

(K = 3 dB(A))

dB (A) 87 87 87

Poids net

kg

3 3,3 3,3

Poids total

kg

3,5 3,8 3,8

Sous réserve de modications techniques !

43

Annovi Reverberi S.p.A.
Via M.L. King 3
41122 Modena (Italy)
www.annovireverberi.it
