BlueBuilt BBMA101 User manual

1

12

MONITORARM PLAATSEN.

Armpje drukken.

1 2

3

6

15 minuten 1 persoon 1 koffie

7

54

8

13

9

14

10

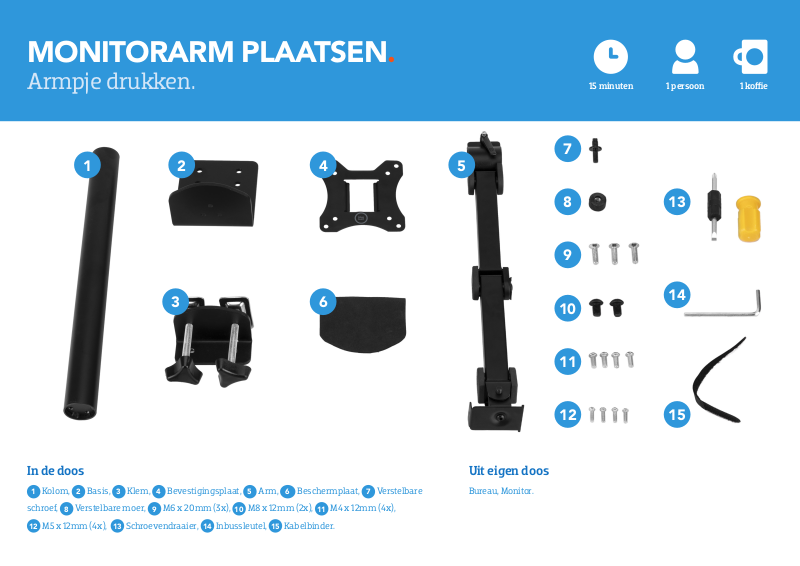

In de doos

Kolom, 2 Basis, 3 Klem, 4 Bevestigingsplaat, 5 Arm, 6 Beschermplaat, 7 Verstelbare

schroef, 8 Verstelbare moer, 9 M6 x 20mm (3x), 10 M8 x 12mm (2x), 11 M4 x 12mm (4x),

M5 x 12mm (4x), 13 Schroevendraaier, 14 Inbussleutel, 15 Kabelbinder.

Uit eigen doos

Bureau, Monitor.

11

12

15

4

Geschikt oppervlakte:

2

Bureau

De meegeleverde
schroevendraaier kan
iedere meegeleverde
schroef aandraaien. Haal
het handvat los en draai de
schroevendraaier om als die
niet past

Monitor:

Losgekoppeld en zonder
voetstuk

1.

MONITORPLAAT
BEVESTIGEN

Leg je monitor plat en plaats de

bevestigingsplaat 4.
Schroef de plaat met M4 x 12mm 11
en M5 x 12mm 12 vast op je monitor.

4.

KOLOM OP BUREAU
PLAATSEN

2.

BASIS OP KOLOM
SCHROEVEN

Bevestig kolom 1 aan de basis 2
met M6 x 20mm 9.

5.

ARM PLAATSEN OP
KOLOM

3.

KLEM AAN BASIS
BEVESTIGEN

Bevestig klem 3 aan de basis 2
met M8 x 12mm 10.

MONITOR AAN ARM

6.

BEVESTIGEN

Kom je er niet uit?

Bel 010 798 89 99 of kijk op
Coolblue.nl/klantenservice

Coolblue is niet aansprakelijk voor enig letsel,
schade of gekibbel met je vriend(in),
veroorzaakt door een onjuiste installatie.
Twijfel je of je dit zelf kan?
Vraag een vakkundig installateur.

BBMA101

Plak de beschermplaat 6 onder de basis

en plaats de kolom op het bureau. Draai

de handschroeven onder op de klem
aan tot de kolom vast staat op je bureau.

Plaats arm 5 op kolom 1 en draai hem
met de zwengel vast.

Plaats de monitor met de bevestigingsplaat

aan de arm 5 met de verstelbare

schroef 7 en verstelbare moer 8.
