Page 1
PACK
serie
Page 2
Il programma di produzione che Blowtherm
propone per il settore riscaldamento è in grado di soddisfare qualsiasi tipo di esigenza per
piccole, medie e grandi potenzialità.
I vari gruppi di prodotti sono tutti muniti di rigorose certifi cazioni a garanzia della massima
affi dabilità operativa e di un elevato standard
qualitativo.
Blowtherm.
Divisione Riscaldamento
Da sempre abbiamo investito risorse nella ricerca della qualità
totale dotando la nostra organizzazione di tecnologie sempre più
evolute.
In buona sostanza abbiamo fatto
della qualità del nostro prodotto
e della soddisfazione del nostro
cliente, i nostri principali obbiettivi, la nostra missione.
Oggi questa nostra determinazione di essere sempre al vertice dei
produttori nel nostro settore ed i
risultati che abbiamo conseguito,
ci vengono uffi cialmente riconosciuti e certifi cati.
Qualità certifi cata
Blowtherm offers the heating sector a product
program that can meet any requirements for
small, medium and large capacity systems.
All the various product groups are provided
with strict certifi cations that guarantee the
utmost in operating reliability and the highest
quality levels.
Blowtherm.
Heating Division
Page 3
Ecco l’evoluzione di un progetto tutt’oggi all’avanguardia!
Grazie alla quotidiana ricerca e sperimentazione
delle più moderne tecnologie volte al risparmio
energetico e al rispetto dell’ambiente Vi assicuriamo le doti migliori: affi dabilità, economicità,
comfort di esercizio.
Le caldaie pressurizzate della serie Pack, da sempre vanto per Blowtherm, possono funzionare sia
a gas che a gasolio e sono realizzate osservando
rigorosamente le direttive comunitarie 90/396CE
(direttiva gas) e 92/42CE (direttiva rendimenti) e la
norma di prodotto EN 303.
Tecnologia e Qualità insieme!
Tutto ciò che contribuisce ad elevare il livello qualitativo di una caldaia che fa dell’affi dabilità, delle prestazioni e della ridotta manutenzione i suoi
punti di forza.
We present the evolution of a cutting edge
project!
Thanks to daily research and experimentation
in the most modern technology geared towards
energy saving and respect for the environment we
guarantee our best: reliability, economy and ease
of use. The pressurized boilers of the PACK series,
Blowtherm pride since the beginning, can be used
with both gas and diesel and are manufactured
under strict observance of the European directives
90/396CE (directive on gas) and 92/42CE (directive
on effi ciency) and the product regulation EN 303.
Technology and Quality joined together!
Everything that contributes to raising the quality
level of a boiler whose strong points are reliability,
performance and reduced maintenance.
Caldaie pressurizzate in acciaio
Steel pressurized boilers
Certifi ed quality
We have always invested
heavily while striving to achieve
total quality, equipping our
organization with the cuttingedge technologies.
We have made product quality
and customer satisfaction our
main goals and our company
mission.
Today this determination to
always be at the top in our
sector, and the results we have
achieved, have been offi cially
recognized and certifi ed.
Page 4
• heating boiler
• higher effi ciency
• condensation
• totally of stainless steel
• three smoke passes
• low NOx
• caldaia per riscaldamento
• altissimo rendimento
• a condensazione
• totalmente in acciaio inox
• tre giri di fumo
• basso NOx
Page 5

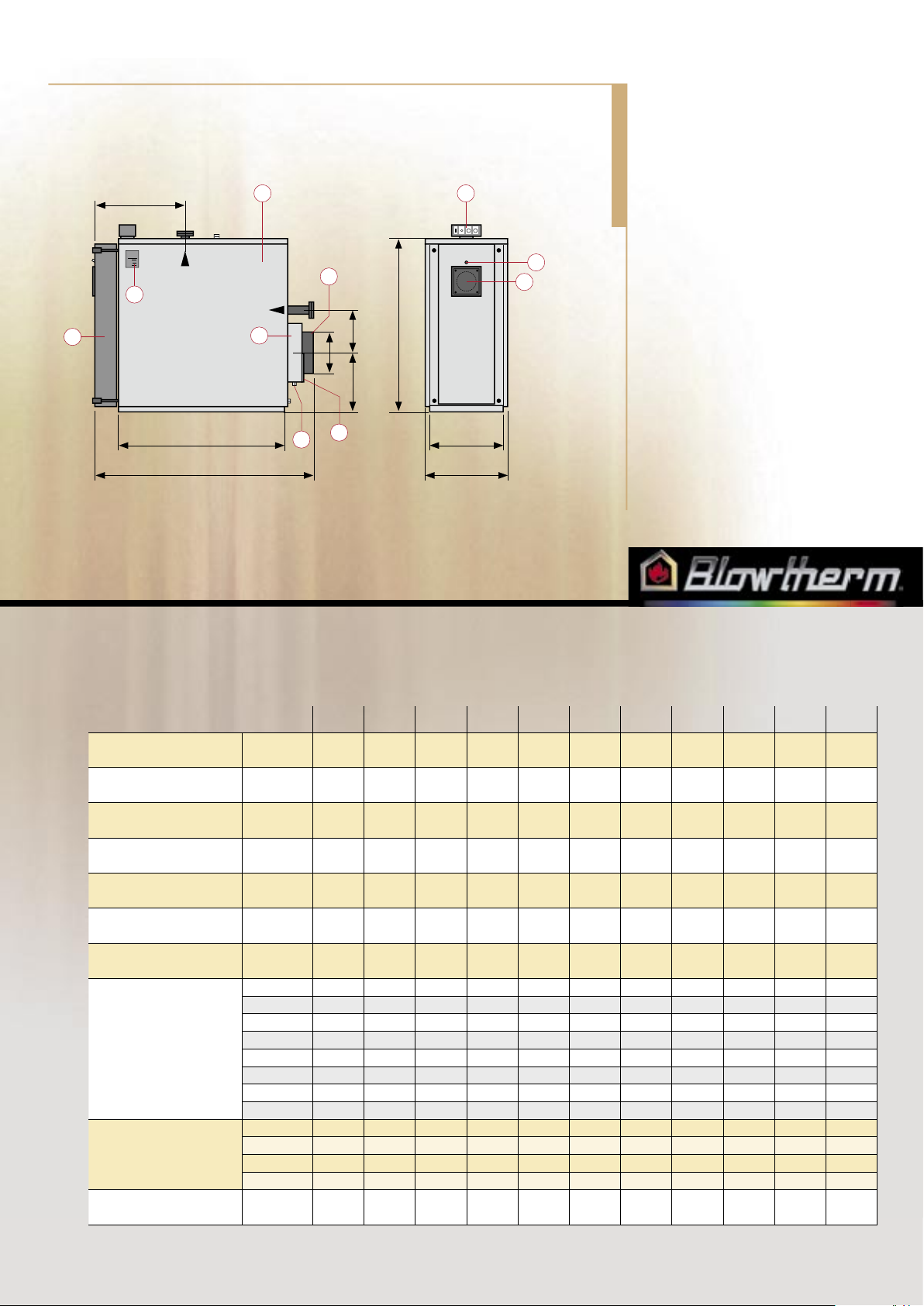

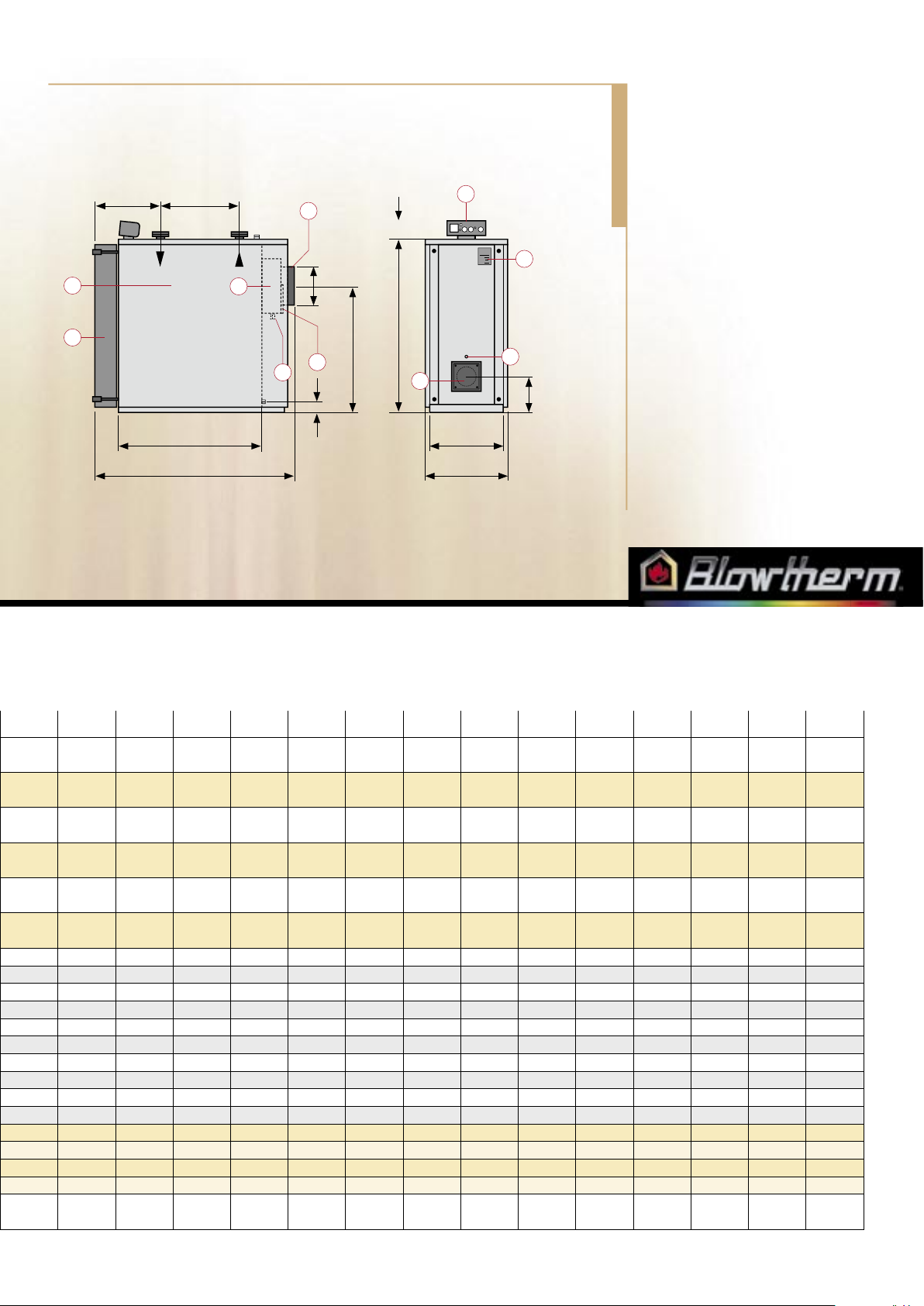

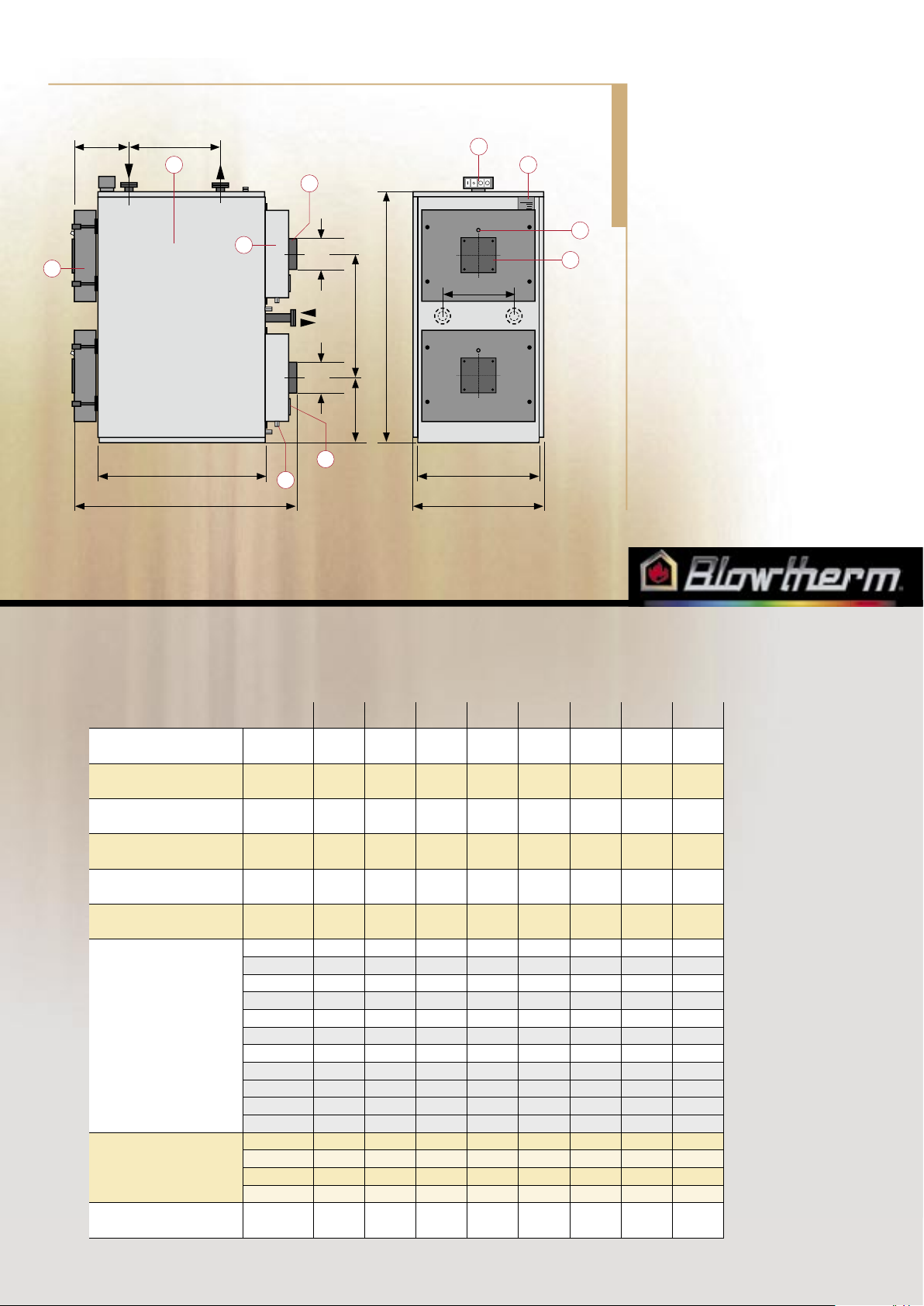

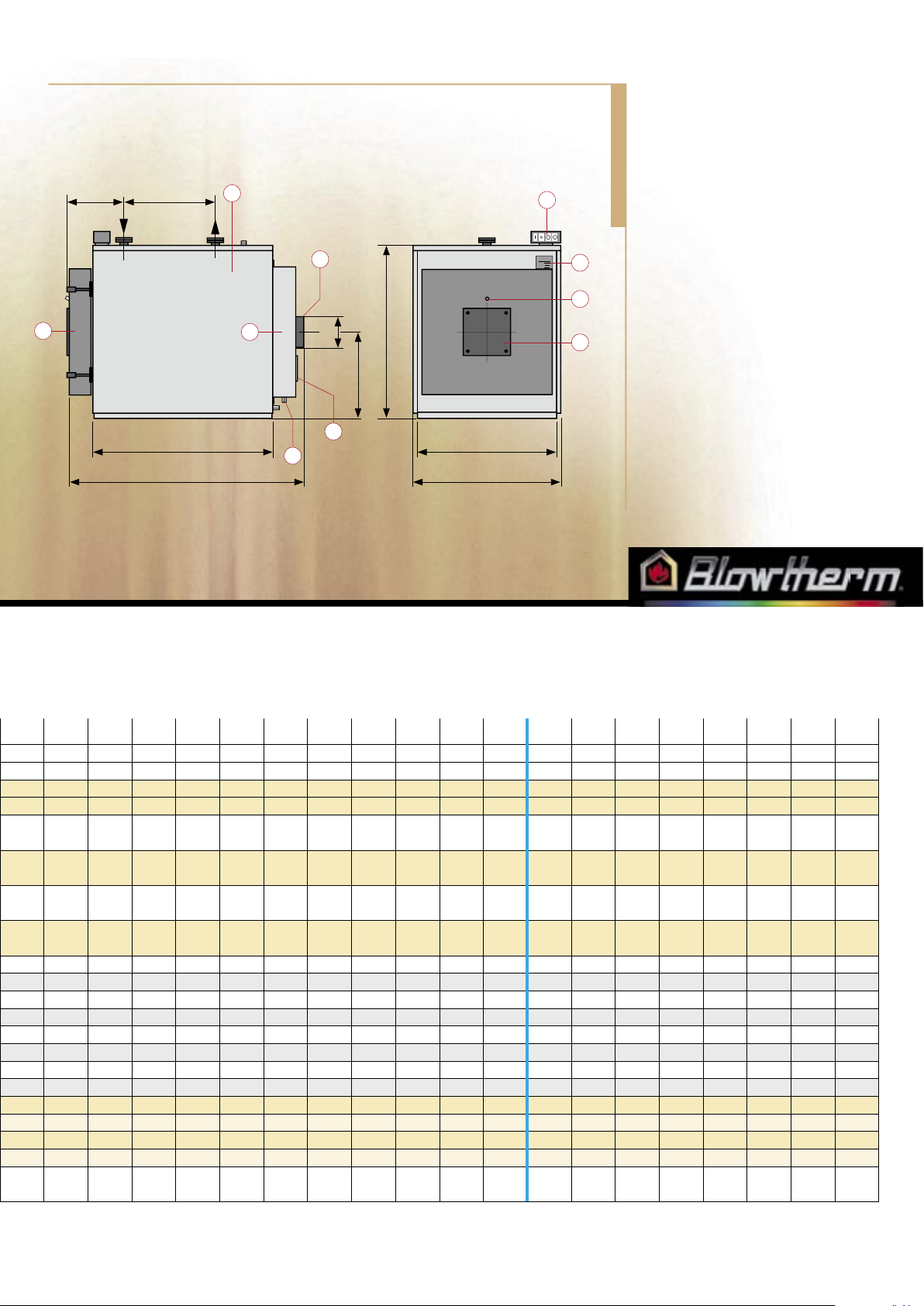

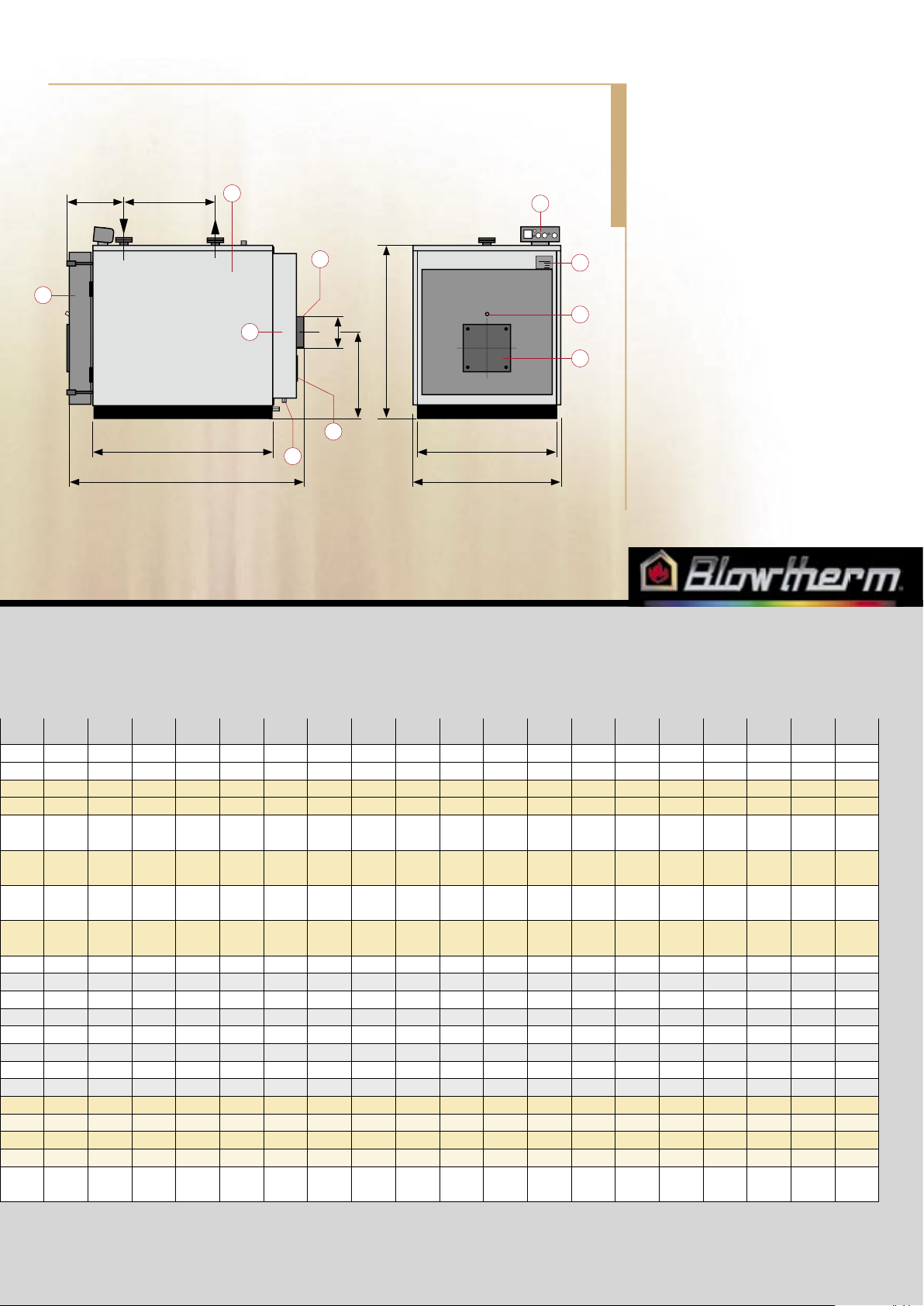

1 corpo caldaia
boiler shell
2 portellone
door
3 piastra sostegno bruciatore
burner plate
4 spia controllo fi amma
combustion control
5 camera fumi
smokes chamber
6 uscita fumi
smokes outlet
7 portina pulizia
door for cleaning
8 scarico condensa fumi
smokes condensate drain
9 targa tecnica
data plate
10 pannello strumenti
control panel
m mandata riscaldamento
heating delivery
r ritorno riscaldamento
heating return
v vaso espansione
expansion vessel
s scarico
drain
LEGENDA - KEY
modello - type PACK P/IC 110 150 190 230 290 345 405 440 520 580 640
Potenza utile nominale
(80/60°C)
Nominal capacity
kW
kcal/hx1000
110
94600
148
127280
185
159100
227
195220
286
245960
345
296700
397,1
341500
436,7
375560
518,9
446250
570,4
490540
641,3
551520
Potenza utile nominale
(40/30°C)
Nominal capacity
kW
kcal/hx1000
117,6
101136
160,3
137850
200,4
172344
244,8
210528
309,7
266343
372,3
320178
438,9
377454
482,1
414606
572,8
492608
629,1
541026
707,7
608622
Potenza termica al focolare
Furnace capacity
kW
kcal/hx1000
113,9
97950
155,2
133470
193,8
166670
236,5
203390
298,6
256790
358,7
308480
422,4
363260
463,6
398690
549,7
427740
602,3
517980
677,2
582390
Contropressione focolare
Furnace pressure
mbar 1,0 1,2 1,6 2,0 2,3 3,3 3,9 3,5 4,2 5,5 6,6
Perdita di carico lato acqua
*
Water side pressure losses
mbar 6,8 11,8 18 10 16,3 23 31 35 22 27 35
Contenuto acqua caldaia
Boiler water content
dm
3
209 258 308 356 425 425 504 504 585 698 698
Pressione max caldaia
Max boiler pressure
bar 5 5 5 5 5 5 5 5 5 5 5
Dimensioni
mm
Dimensions
A 660 660 660 740 740 740 740 870 870 870 870
B 1430 1680 1930 1750 2000 2000 2300 2090 2390 2390 2390
H 1150 1150 1150 1300 1300 1300 1300 1550 1550 1550 1550
A1 620 620 620 700 700 700 700 830 830 830 830
B1 1010 1260 1510 1260 1510 1510 1810 1512 1812 1812 1812
C 300 300 300 330 330 330 330 400 400 400 400
d 760 910 1060 960 1110 1110 1260 1100 1250 1250 1250
g 200 200 200 240 240 240 240 285 285 285 285
Attacchi
Connections
r/m DN 2” 2” 2” 65 65 65 65 80 80 80 80
v DN 1”1/4 1”1/4 1”1/4 1”1/2 1”1/2 1”1/2 1”1/2 2” 2” 2” 2”
s DN 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Ø f mm 200 200 200 250 250 250 250 300 300 300 300
Peso a vuoto
Empty weight
kg 370 430 500 545 615 620 695 1030 1120 1130 1130
*
Δt 15°C
A1
A
H
3
4
10
B1
B
d
C g
Ø f
1
2
6
vm
r
5
7
8
9
s
Page 6
• caldaia per riscaldamento
• alto rendimento

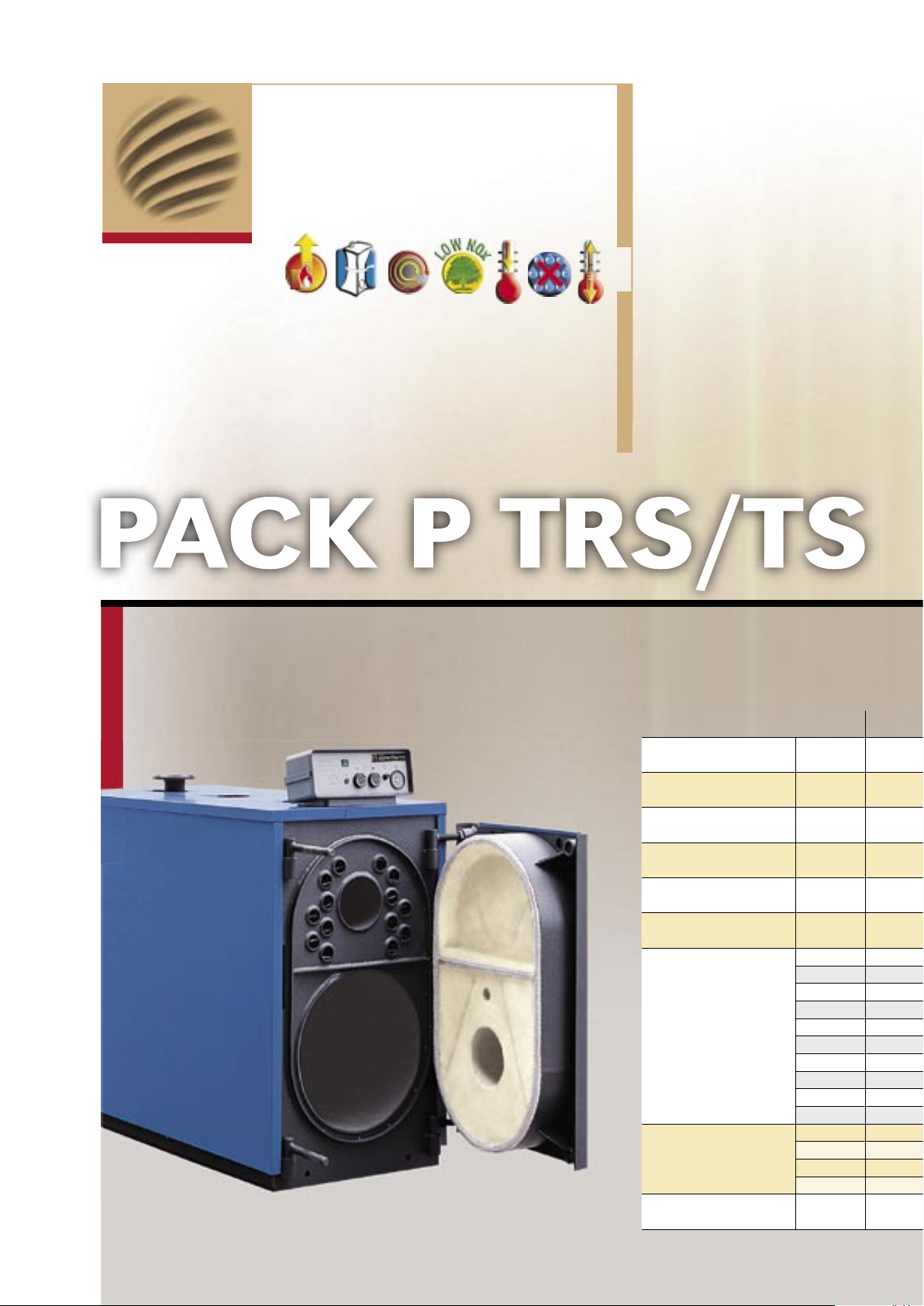

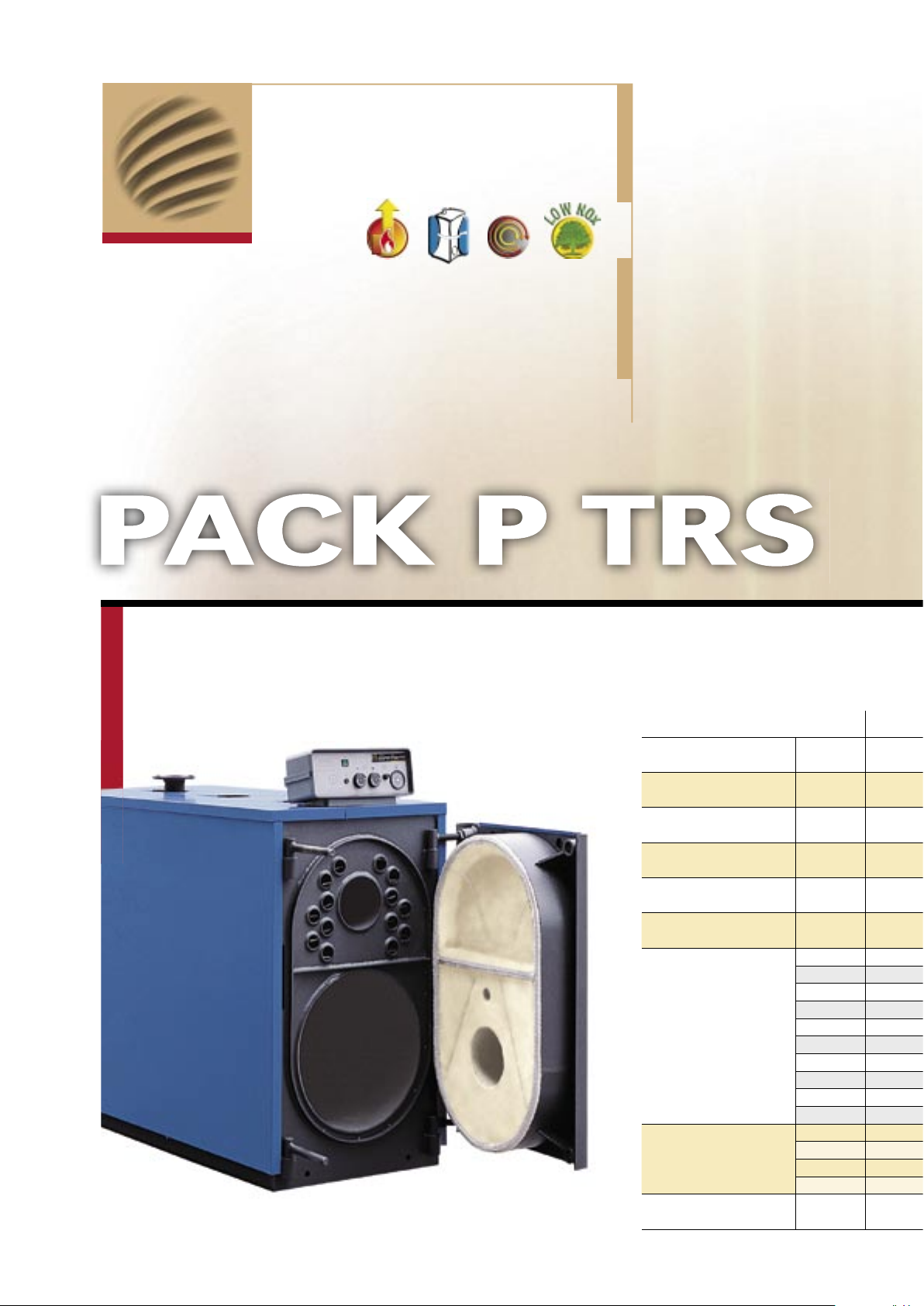

• heating boiler
• high effi ciency
modello - type PACK P A/R 80 90 130 170 200 250 300 350 400 450 500 600 700 800 900 1100 1300 1640 1850 2050 2580 3100 3600
Potenza utile nominale
Nominal capacity
kW 81 91 132 170 203 253 304 354 398 455 505 610 715 820 920 1100 1300 1645 1850 2050 2580 3100 3610
kcal/hx1000 69,66 78,26 113,5 146,2 174,6 217,6 261,4 304,4 342,3 391,3 434,3 524,6 614,9 705,2 791,2 946 1118 1414,7 1591 1763 2218,8 2666 3104,6
Potenza termica al focolare
Furnace capacity
kW 86,2 96,7 140 179,6 214 266 320 372 418 477 530 640 750 860 966 1155 1365 1727 1942 2153 2709 3255 3791
kcal/hx1000 74,13 83,16 120,4 154,5 184 228,8 275,2 319,9 359,5 410,2 455,8 550,4 645 739,6 830,8 993,3 1173,9 1485,2 1670,1 1851,6 2329,7 2799,3 3260,2
Contropressione focolare
Furnace pressure
mbar 0,4 0,5 0,9 0,9 1,2 1,8 2,5 3,3 2,7 3,2 3,7 3,6 4,5 4,4 4,8 5,4 5,6 5,8 6 6,5 6,8 7,5 8,4
Perdita di carico lato acqua
*
Water side pressure losses
mbar 4,5 5,6 11,8 6,9 10 16,3 23 31 18 22 28 18 25 33 40 36 54 45 58 70 64 90 120
Contenuto acqua caldaia
Boiler water content
dm
3
119 119 155 228 228 285 276 329 402 402 476 697 795 733 817 1277 1372 2010 2125 2163 3155 3292 4839
Pressione max caldaia
**
Max boiler pressure
bar 5 5 5 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6
Dimensioni
mm
Dimensions
A 790 790 790 940 940 940 940 940 1040 1040 1040 1240 1240 1240 1240 1380 1380 1610 1610 1610 1800 1800 2000
B 1110 1110 1360 1405 1405 1655 1655 1905 1990 1990 2290 2345 2545 2545 2795 2950 3200 3245 3385 3535 3955 4255 4790
H 880 880 880 990 990 990 990 990 1150 1150 1150 1280 1280 1280 1280 1500 1500 1800 1800 1800 2000 2000 2210
A1 750 750 750 900 900 900 900 900 1000 1000 1000 1200 1200 1200 1200 1380 1380 1610 1610 1610 1800 1800 2000
B1 760 760 1010 1010 1010 1260 1260 1510 1512 1512 1812 1814 2014 2014 2264 2416 2666 2680 2820 2970 3320 3620 4024
d 460 460 460 510 510 510 510 510 595 595 595 640 640 640 640 810 810 965 965 965 1070 1070 1700
e 430 430 430 465 465 465 465 465 625 625 625 625 625 625 625 430 430 430 430 430 510 510 522
f 260 260 510 450 450 700 700 950 792 792 1092 974 1174 1174 1424 1700 1950 1440 1580 1730 1700 2000 2200
Attacchi
Connections
r/m DN 2” 2” 2” 65 65 65 65 65 80 80 80 100 100 100 100 125 125 150 150 150 200 200 200
v DN 1”1/4 1”1/4 1”1/4 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2 2” 2” 2” 65 65 65 65 80 80 100 100 100 125 125 125
s DN 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2
Ø f mm 200 200 200 220 220 220 220 220 250 250 250 350 350 350 350 400 400 450 450 450 500 500 600
Peso a vuoto
Empty weight
kg 250 270 310 460 480 540 550 610 870 890 940 1310 1380 1440 1620 2200 2770 3300 3640 3710 5280 5760 7490
*
Δt 15°C
**
su richiesta anche 8 e 10 bar
on request also 8 and 10 bar

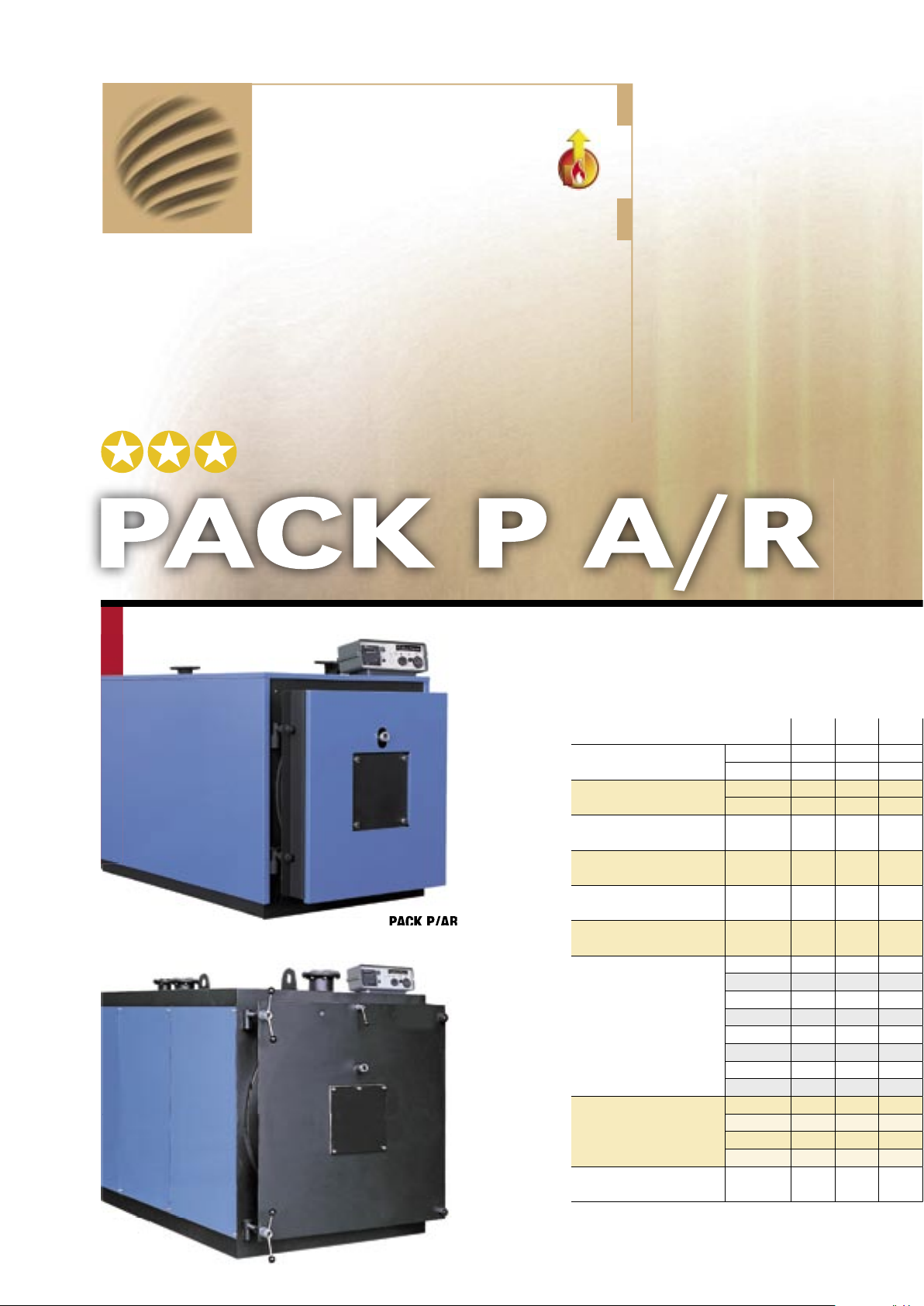

PACK P/AR 80÷900
PACK P/AR 1100÷3600
Direttiva 92/42/CE - D.Lgs. 192-311
Page 7
1 corpo caldaia
boiler shell
2 portellone
door
3 piastra sostegno bruciatore
burner plate
4 spia controllo fi amma
combustion control
5 camera fumi
smokes chamber
6 uscita fumi
smokes outlet
7 portina pulizia
door for cleaning
8 scarico condensa fumi
smokes condensate drain
9 targa tecnica
data plate
10 pannello strumenti
control panel
m mandata riscaldamento
heating delivery
r ritorno riscaldamento
heating return
v vaso espansione
expansion vessel
s scarico
drain
LEGENDA - KEY
A1
A
H
4
10
9
3
B1
B
f
d
Ø f
1
2
6
v
mr
5
7
8
s
e
Page 8

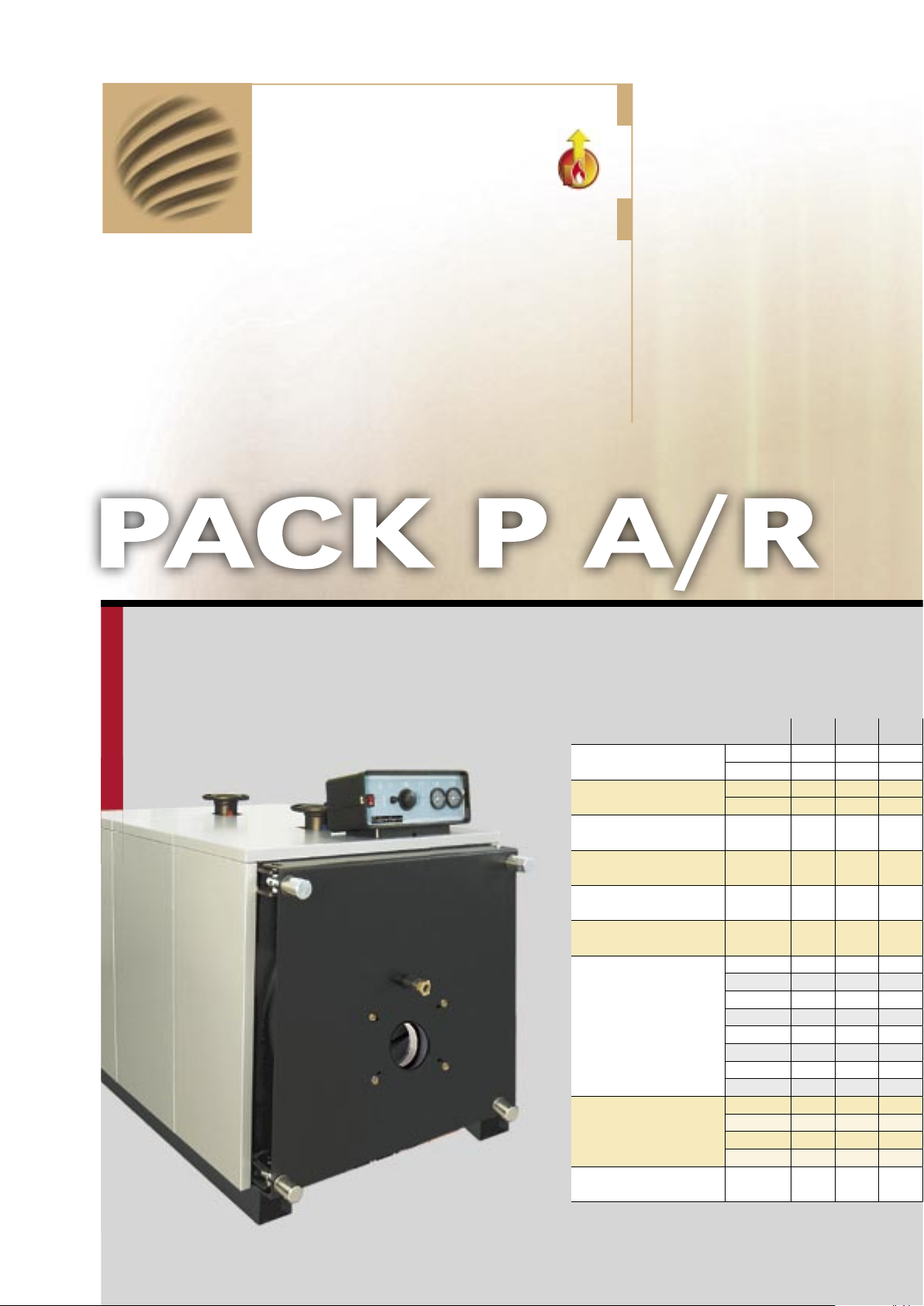

modello - type PACK P A/R 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000 1100 1250 1600 2000 2500 3000 3500
Potenza utile nominale
Nominal capacity
kW 105 131 157 184 210 262 315 367 420 472 525 630 735 840 944 1049 1240 1480 1890 2360 2960 3550 4150
kcal/hx1000 90,5 113 135,5 158 180,5 225,5 271 316 361 406 451 541,5 632 722 812 902 1066 1273 1625 2030 2545 3053 3569
Potenza termica al focolare
Furnace capacity
kW 116 145 174 203 232 290 348 406 464 522 580 696 812 928 1044 1163 1349 1606 2056 2570 3213 3855 4497
kcal/hx1000 99,9 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000 1160 1381 1768 2210 2762 3315 3867
Contropressione focolare
Furnace pressure
mbar 0,2 0,5 0,7 0.7 1,2 1,1 1,9 2,1 2,8 2,6 3,3 2,7 3,0 3,6 5,0 5,3 6,5 6,8 7 7,2 7,5 7,8 9
Perdita di carico lato acqua
*
Water side pressure losses
mbar 20 25 30 30 34 30 35 33 38 34 39 35 40 40 45 45 36 54 45 70 64 90 120
Contenuto acqua caldaia
Boiler water content
dm
3
105 105 105 200 200 300 300 370 370 450 450 600 700 700 800 800 1277 1372 2010 2163 3155 3292 4839
Pressione max caldaia
**
Max boiler pressure
bar 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 6 6 6 6 6 6
Dimensioni
mm
Dimensions
A 710 710 710 855 855 934 934 1093 1093 1093 1093 1271 1271 1271 1271 1271 1380 1380 1610 1610 1800 1800 2000
B 1175 1175 1175 1415 1415 1525 1525 1565 1565 1820 1820 1820 2070 2070 2270 2270 2950 3200 3245 3535 3955 4255 4790
H 790 790 790 895 895 1060 1060 1220 1220 1220 1220 1405 1405 1405 1405 1405 1500 1500 1800 1800 2000 2000 2210
A1 660 660 660 795 795 875 875 1035 1035 1035 1035 1210 1210 1210 1210 1210 1330 1330 1560 1560 1740 1740 1940
B1 1080 1080 1080 1325 1325 1435 1435 1440 1440 1690 1690 1690 1940 1940 2140 2140 2416 2666 2680 2970 3320 3620 4024
C 325 325 325 522 522 587 587 666 666 666 666 755 755 755 755 755 810 810 965 965 1070 1070 1700
e 459 459 459 449 449 975 975 1065 1065 1070 1070 1220 1220 1220 1200 1200 430 430 430 430 510 510 522
f 456 456 456 526 526 550 550 500 500 750 750 600 850 850 1070 1070 1700 1950 1440 1730 1700 2000 2200
Attacchi
Connections
r/m DN 2” 2” 2” 65 65 65 65 80 80 80 80 100 100 100 100 100 125 125 150 150 200 200 200
v DN 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 80 80 100 100 125 125 125
s DN 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 1” 1” 1” 1” 1” 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2
Ø f mm 196 196 196 196 196 196 196 196 196 196 196 289 289 289 339 339 400 400 450 450 500 500 600
Peso a vuoto
Empty weight
kg 261 261 261 414 414 524 524 705 705 815 815 1137 1294 1294 1415 1415 2100 2350 3450 3850 5200 5800 8000
*
Δt 15°C
**
su richiesta anche 8 e 10 bar
on request also 8 and 10 bar
• caldaia per riscaldamento
• alto rendimento
• heating boiler
• high effi ciency
Page 9
1 corpo caldaia
boiler shell
2 portellone
door
3 piastra sostegno bruciatore
burner plate
4 spia controllo fi amma
combustion control
5 camera fumi
smokes chamber
6 uscita fumi
smokes outlet
7 portina pulizia
door for cleaning
8 scarico condensa fumi
smokes condensate drain
9 targa tecnica
data plate
10 pannello strumenti
control panel
m mandata riscaldamento
heating delivery
r ritorno riscaldamento
heating return
v vaso espansione (1100÷3500)
expansion vessel (1100÷3500)
s scarico
drain
LEGENDA - KEY
A1
A
H
4
9
3
10
B1
B
f
C
Ø f
2
6
v
mr
5
7
8
s
e
1
Page 10
modello - type PACK P TRS/TS 31 60 80 105 130 190 230 260 345 405 440 520 580 650 800 1000
Potenza utile nominale
Nominal capacity
kW
kcal/hx1000
31,7
27,3
Potenza termica al focolare
Furnace capacity
kW
kcal/hx1000
34,8
29,9
Contropressione focolare
Furnace pressure
mbar 0,2 0,6 0,8 0,9 1,1 1,7 2,4 2,8 3,7 4,8 5,5 4,9 6,2 6,8 9,2 10,1
Perdita di carico lato acqua
*
Water side pressure losses
mbar 5 9 13 6 8 6 8 10 20 25 30 18 22 27 31 34
Contenuto acqua caldaia
Boiler water content
dm
3
76 90 90 143 143 225 279 279 388 463 463 641 641 716 1100 1215
Pressione max caldaia
Max boiler pressure
bar 5 5 5 5 5 6 6 6 6 6 6 6 6 6 6 6
Dimensioni
mm
Dimensions
A 560 560 560 620 620 680 680 680 780 780 780 880 880 880 1010 1060
B 940 1090 1090 1260 1260 1460 1710 1710 1760 2010 2010 2160 2160 2360 2490 2740
H 910 910 910 1030 1030 1160 1160 1160 1360 1360 1360 1530 1530 1530 1720 1770
A1 500 500 500 560 560 620 620 620 720 720 720 820 820 820 950 1000
B1 633 758 758 860 860 1010 1260 1260 1260 1510 1510 1612 1612 1612 2016 2266
C 619 619 619 705 705 800 800 800 950 950 950 1060 1060 1060 1275 1300
C1 310 310 310 345 345 380 380 380 430 430 430 480 480 480 548 548
d 405 405 405 470 470 520 520 520 560 560 560 660 660 660 640 640
e 263 388 388 430 430 440 690 690 690 940 940 900 900 1100 1165 1415
g 130 130 130 130 130 130 130 130 130 130 130 135 135 135 160 140
Attacchi
Connections
r/m DN 1”1/4 1”1/4 1”1/4 2” 2” 65 65 65 65 65 65 80 80 80 100 100
v DN 1” 1” 1” 1”1/4 1”1/4 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2 2” 2” 2” 65 65
s DN 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 1” 1” 1” 1” 1”
Ø f mm 150 150 150 180 180 200 200 200 250 250 250 300 300 300 350 350
Peso a vuoto
Empty weight
kg 220 240 255 370 375 455 530 535 720 810 820 1195 1210 1320 2050 2280
*
Δt 15°C
• caldaia per riscaldamento
• alto rendimento
• serie stretta
• tre giri di fumo
• basso NOx
• bassa temperatura
• anticondensa
•
temperatura scorrevole
(mandata 35°C)
• heating boiler
• high effi ciency
• narrow type
• three smoke passes
• low NOx
• low temperature
• anti-condensate
• changing temperature

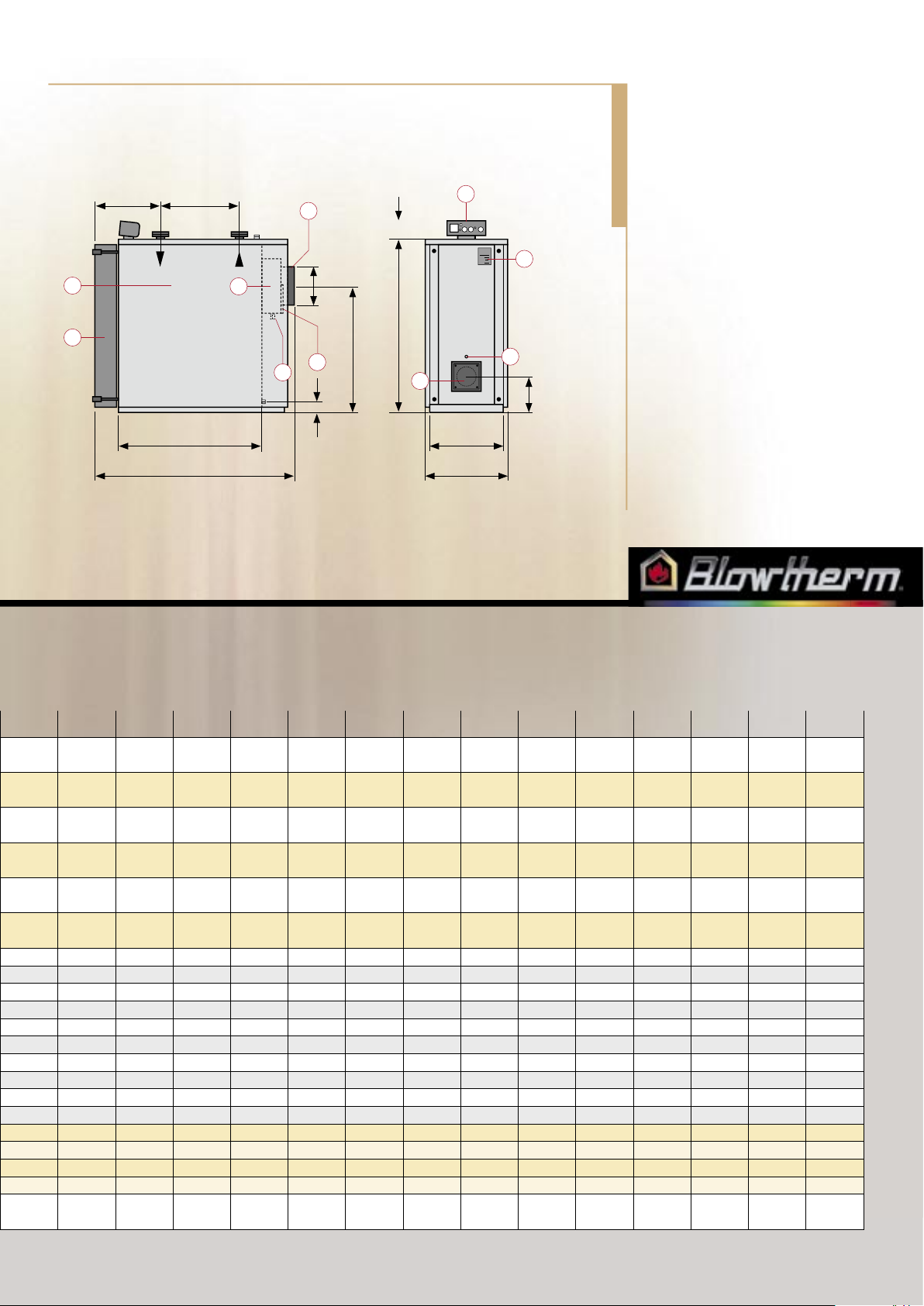

(inlet 35°C)
Page 11
1 corpo caldaia
boiler shell
2 portellone
door
3 piastra sostegno bruciatore
burner plate
4 spia controllo fi amma
combustion control
5 camera fumi
smokes chamber
6 uscita fumi
smokes outlet
7 portina pulizia
door for cleaning
8 scarico condensa fumi
smokes condensate drain
9 targa tecnica
data plate
10 pannello strumenti
control panel
m mandata riscaldamento
heating delivery
r ritorno riscaldamento
heating return
v vaso espansione
expansion vessel
s scarico
drain
LEGENDA - KEY
55
47,3
76
65,4
99
85,1
115
98,9
175
150,5
209
179,7
233
200,4
315
270,9
370
318,2
400
344
477,4
410,6
530
456,8
576,3
495,6
747,3
642,7
935
804,1
60,4
51,9
84,3
72,5
107,8
92,7
127,4
109,6
193,8
166,6
227,9
196
258
221,9
347,7
299
403
346,6
442,5
380,5
521,7
448,7
579,2
498,1
629,8
541,6
800
688
1000
860
B1
B
d
C
g
Ø f
2
6
vm
5
7
8
s
r
e
1
A1
A
H
3
4
10
9
170
C1
Page 12
• heating boiler
• high effi ciency
• narrow type
• three smoke passes
• low NOx
• caldaia per riscaldamento
• alto rendimento
• serie stretta
• tre giri di fumo
• basso NOx
modello - type PACK P TRS 31 60 80 105 130 190 230 260 345 405 440 520 580 650 800 1000
Potenza utile nominale
Nominal capacity
kW
kcal/hx1000
31,4
27
Potenza termica al focolare
Furnace capacity
kW
kcal/hx1000
34,9
30
Contropressione focolare
Furnace pressure
mbar 0,2 0,4 0,6 0,7 1 1,5 2,1 2,5 3,1 3,9 4,9 4,2 5,4 6,6 8,8 9,3
Perdita di carico lato acqua
*
Water side pressure losses
mbar 5 9 14 6 5 7 10 12 23 30 35 22 27 35 40 45
Contenuto acqua caldaia
Boiler water content
dm
3
76 90 90 143 143 225 279 279 388 463 463 641 641 716 1100 1215
Pressione max caldaia
Max boiler pressure
bar 5 5 5 5 5 8 6 6 6 6 6 6 6 6 6 6
Dimensioni
mm
Dimensions
A 560 560 560 620 620 680 680 680 780 780 780 880 880 880 1010 1060
B 940 1090 1090 1260 1260 1460 1710 1710 1760 2010 2010 2160 2160 2360 2490 2740
H 910 910 910 1030 1030 1160 1160 1160 1360 1360 1360 1530 1530 1530 1720 1770
A1 500 500 500 560 560 620 620 620 720 720 720 820 820 820 950 1000
B1 633 758 758 860 860 1010 1260 1260 1260 1510 1510 1612 1612 1612 2016 2266
C 619 619 619 705 705 800 800 800 950 950 950 1060 1060 1060 1275 1300
C1 310 310 310 345 345 380 380 380 430 430 430 480 480 480 548 548
d 405 405 405 470 470 520 520 520 560 560 560 660 660 660 640 640
e 263 388 388 430 430 440 690 690 690 940 940 900 900 1100 1165 1415
g 130 130 130 130 130 130 130 130 130 130 130 135 135 135 160 140
Attacchi
Connections
r/m DN 1”1/4 1”1/4 1”1/4 2” 2” 65 65 65 65 65 65 80 80 80 100 100
v DN 1” 1” 1” 1”1/4 1”1/4 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2 2” 2” 2” 65 65
s DN 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 1” 1” 1” 1” 1”
Ø f mm 150 150 150 180 180 200 200 200 250 250 250 300 300 300 350 350
Peso a vuoto
Empty weight
kg 210 230 245 350 355 425 495 500 670 750 760 1105 1120 1225 1890 2120
*
Δt 15°C
Page 13
1 corpo caldaia
boiler shell
2 portellone
door
3 piastra sostegno bruciatore
burner plate
4 spia controllo fi amma
combustion control
5 camera fumi
smokes chamber
6 uscita fumi
smokes outlet
7 portina pulizia
door for cleaning
8 scarico condensa fumi
smokes condensate drain
9 targa tecnica
data plate
10 pannello strumenti
control panel
m mandata riscaldamento
heating delivery
r ritorno riscaldamento
heating return
v vaso espansione
expansion vessel
s scarico
drain
LEGENDA - KEY
58
49,9
81
69,7
104,8
90,1
125
107,5
190
163,4
226,5
194,8
255
219,3
340
292,4
396,1
304,6
440
378,4
514,4
442,4
580
498,8
650
559
800,4
688,3
1000
860
64,4
55,4
89,7
77,1
115,8
94,6
138,3
118,9
209,9
180,5
248,9
214
282,1
242,6
374
321,6
432,9
372,3
486,2
418,1
562,2
483,5
641,6
551,8
717,4
617
865
743,9
1080
928,8
B1
B
d
C
g
Ø f
2
6
vm
5
7
8
s
r
e
1
A1
A
H
3
4
10
9
170
C1
Page 14

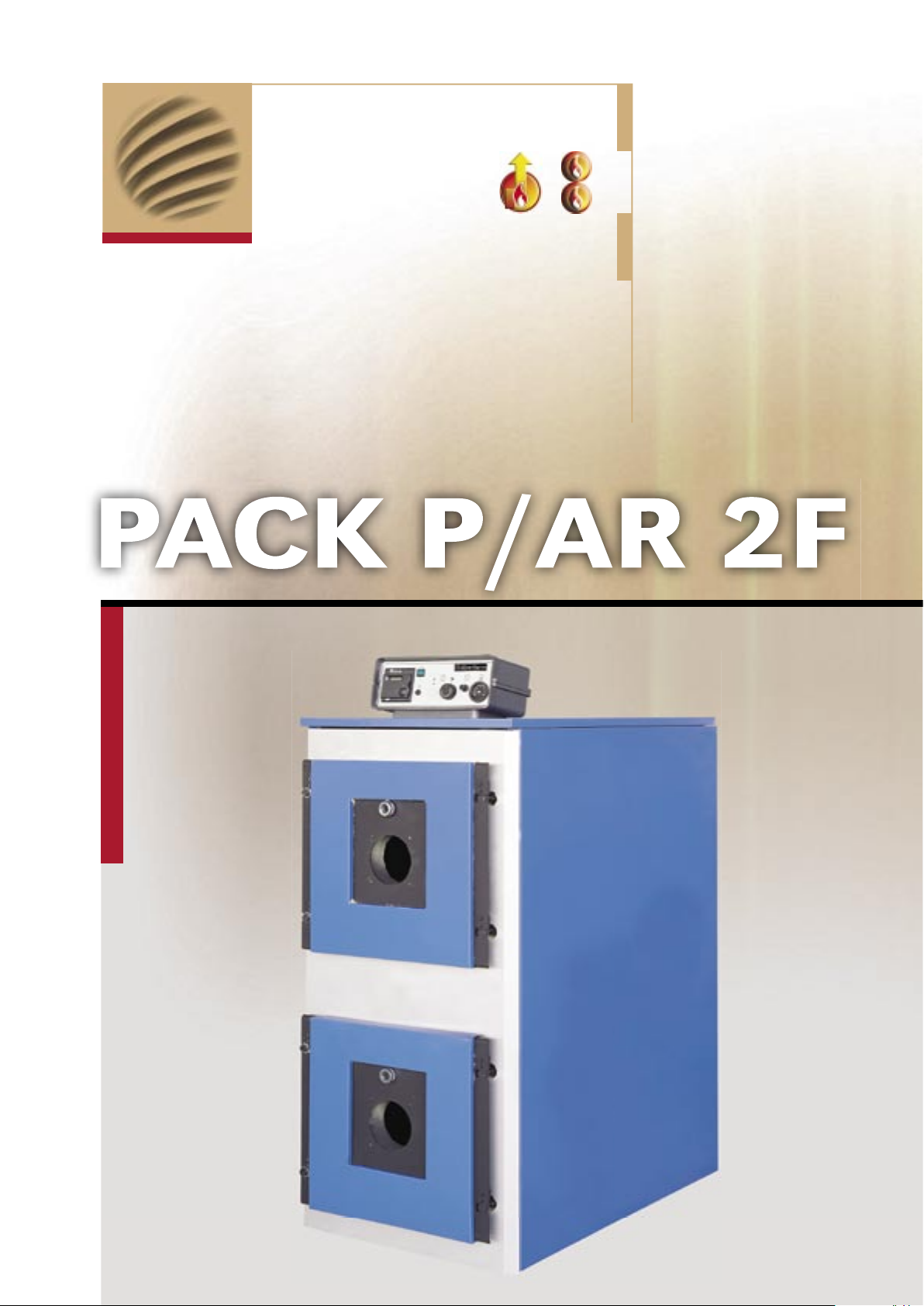

• heating boiler
• high effi ciency
• two furnaces
• caldaia per riscaldamento
• alto rendimento
• doppio focolare
Page 15
1 corpo caldaia
boiler shell
2 portellone
door
3 piastra sostegno bruciatore
burner plate
4 spia controllo fi amma
combustion control
5 camera fumi
smokes chamber
6 uscita fumi
smokes outlet
7 portina pulizia
door for cleaning
8 scarico condensa fumi
smokes condensate drain
9 targa tecnica
data plate
10 pannello strumenti
control panel
m mandata riscaldamento
heating delivery
r ritorno riscaldamento
heating return
v vaso espansione
expansion vessel
s scarico
drain
LEGENDA - KEY
modello - type PACK P AR/2F 93 105 150 190 230 290 345 405
Potenza utile nominale
Nominal capacity
kW
kcal/hx1000
186
159,96
209,4
180,08
302,4
260,06
384
330,24
466
400,76
582
500,52
698
600,28
814
700,04
Potenza termica al focolare
Furnace capacity
kW
kcal/hx1000
113,9
979,54
155,2
133,47
193,8
166,66
236,5
203,39
298,6
256,79
358,7
308,48
422,4
363,26
463,6
398,69
Contropressione focolare
Furnace pressure
mbar 0,5 0,7 1,2 1,2 1,5 2,3 3,3 4,4
Perdita di carico lato acqua
*
Water side pressure losses
mbar 4,5 5,6 11,8 6,9 10 16,3 23 31
Contenuto acqua caldaia
Boiler water content
dm3 238 238 310 456 456 570 552 658
Pressione max caldaia
Max boiler pressure
bar 5 5 5 6 6 6 6 6
Dimensioni
mm
Dimensions
A 790 790 790 940 940 940 940 940
B 1100 1100 1360 1405 1405 1655 1655 1905
H 1730 1730 1730 1950 1950 1950 1950 1950
A1 750 750 750 900 900 900 900 900
B1 760 760 1010 1010 1010 1260 1260 1510
C 850 850 850 960 960 960 960 960
d 460 460 460 510 510 510 510 510
e 430 430 430 465 465 465 465 465
f 260 260 510 450 450 700 700 950
g 480 480 480 580 580 580 580 580
h 896 896 896 1005 1005 1005 1005 1005
Attacchi
Connections
r/m DN 2” 2” 2” 65 65 65 65 65
v DN 1”1/4 1”1/4 1”1/4 1”1/2 1”1/2 1”1/2 1”1/2 1”1/2
s DN 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Ø f mm 200 200 200 220 220 220 220 220
Peso a vuoto
Empty weight
kg 540 560 680 900 920 1180 1260 1400
*
Δt 15°C
B1
B
f
d
Ø f
1
vmr
e
2
5
6
Ø f
7
8
s
C
A1
A
H
10
g
4
3
mr
9
Page 16
Codice n° 1460079 / 07-08 - 5000
Dati e caratteristiche non sono impegnativi e possono essere variati senza obbligo di preavviso. Riproduzione totale o parziale vietata.
We reserve the right to amend specifi cations without prior notice being given. Partial or total reproduction forbidden.
Uffi ci Direz. e Comm.:
Head Quarters
Via G. Reni, 5
35134 PADOVA (Italy)
Tel. +39/049 601600 (r.a.)
Fax +39/049 8644915
e-mail : [email protected]
www.blowtherm.com
Sede Legale e Stabilimento:
Factory
Via Borgo Padova, 89
35012 Camposampiero
PADOVA (Italy)
Tel. +39/049 9300229
Fax +39/049 9301471
PACK
serie
CALDAIE PRESSURIZZATE
PRESSURIZED BOILERS
Loading...
