Glass Ceramic Cooktop
CTE 30400
CTE 36500
Installation Instructions
Instructions d’Installation
Instrucciones de Installación
Table of
Contents
Page
Special Warnings ..............................................................
Product Dimensions
Important Preparation Suggestions.....................................
Co
oktop Installation..........................................................
Electrical Connections....................................................
General information...........................................................
3-
Wire branch circuit ......................................................... 1
4-Wire branch circuit ......................................................... 1
IMPORTANT: Save these instructions for the local electrical inspector use.
INSTALLER: Please leave this manual with owner for future reference.
OWNER: Please keep this manual for future reference.
Pay attention to these symbols present in this
manual
and Cutout Requirements.............
You can
IMMEDIATELY follow instructions.
be killed or seriously injured if you don't
DANGER
Proper installation is your responsibility. Have a
qualified technician install this cooktop.
Please read
WARNING
Special Warnings
all instructions before using this appliance
Important:
Observe all
Write down the model and serial numbers before
installing the cook top. Both numbers are on the
serial rating plate located on bottom of cooktop
box.
Before Starting Installation
governing codes and ordinances.
WARNING
the customer's responsibility to contact a
It is
qualified electrical installer. To assure that the
electrical installation is Adequate and in
conformity with national electrical code:
ANSI/NFPA 70-latest edition** or CSA standards
C22.1-94, Canadian Electrical Code, part No.0M91 - latest edition*** and all local codes and
ordinances.
Installation Manual
ENGLISH
WARNING
is is the safety alert symbol. This symbol
Th
alerts you to potential hazards that can kill or
hurt you and others.
You can be killed or seriously injured if you
don't follow these instructions.
READ AND SAVE THESE INSTRUCTIONS.
To installer:
Leave these instructions with the appliance.
To customer:
Retain these instructions for future reference.
WARNING
the information in this manual is not followed
If
exactly, a fire or explosion may result in
personal injury or death.
Do not store or use gasoline or other
flammable vapors and liquids in the vicinity of
this or any other appliance.
Copies of the standards listed may be obtained from:
** National Fire Protection Association One Batterymarch Park
Quincy, Massachusetts 02269
*** CSA International 8501 East Pleasant Valley Rd. Cleveland,
OH 44131-5575
eliminate the risk of burns by reaching over
To
heated surface units, cabinet storage space located
above the surface units should be avoided. If he
cabinet storage is to be provided, the risk can be
reduced by installing a range hood that projects
horizontally a minimum of 5" (12,7 cm) beyond the
bottom of cabinet.
3
Installation Manual
ENGLISH
�
CTE 30400
CTE 36500
30”
(76,2 cm)
36”
(91,4 cm)
21”
(53,3 cm)
21”
(53,3 cm)
3” 1/8
(7,9 cm)
3” 1/8
(7,9 cm)
Figure 1.
Figure .
1-1/4" (3,2cm) Canadian
2-1/4" (5,7cm) US
4
Installation Manual
ENGLISH
Figure 3.
CUTOUT
WIDTH
30”
(76.2cm)
36”
(91.4 cm)
IMPORTANT
Under the cooktop it is necessary to install a partition,
spaced at least 15 mm. from the bottom of the
appliance as shown in figure 3.
Cutout dimensions and requirements
A B C D E F G
28-11/16”
(72.9 cm)
28 15/16”
(73.5 cm)
34-1/16”
(86,5 cm)
34-5/16”
(87.2 cm)
19-1/4”
(49.0 cm)
19-/”
(49. cm)
19-1/4”
(49.0 cm)
19-/”
(49. cm)
30”
(76.2 cm) min
36”
(91.4 cm) min
* NOTE
24” (61 cm) min. clearance if bottom of wood or metal cabinets is
protected by not less than 1/4“ (0.6 cm) flame retardant millboard
covered with no less than No. 28 MSG sheet steel 0.015” (0.04 cm)
stainless steel, or 0.024” (0.06 cm) aluminum or 0.020” (0.05cm) copper.
30”(76.2 cm) min. clearance between top of cooking platform and bottom
of unprotected wood or metal cabinet
Important Preparation Suggestions
1.
Chamfer all exposed edges of decorative laminate
to prevent damage from chipping.
2. Radius corners of cutout and file to Insure
smooth edges and prevent corner cracking.
Recommend 1/4“or 3/8“diameter drill In each
corner.
3. Rough edges, inside corners which have not been
rounded and forced fits can contribute to cracking
of the countertop laminate.
18” (45.7 cm)
min
Height from
countertop to
nearest
cabinet on
either side of
unit
30” (76.2 cm)
min.
(see note*)
Clearance from
countertop to
unprotected
overhead
surface
2” (5 cm) min
Clearance from
cutout to side
wall on the left
and right of the
unit
13” (33 cm)
Depth of
unprotected
overhead
cabinets
This cooktop has been designed with wide
tolerances of cut-out to cover possible
replacement with other brands. We recommend to
that you consider the minimum dimension of cutout size In the case of new Installation.
Some cut out sizes for possible replacements:
Dim.
30"
36
Inches cm
28-15/16" x 19-/"
"
34-5/16" x 19-/"
73,5 x 49,
87,2 x 49,
5
Installation Manual
ENGLISH
Cooktop Installation
WARNING
Excessive
Use two or more people to move and install
cooktop.
Failure to do so can result in back or other injury.
Cut Hazard
Beware of sharp edges. Use the polystyrene ends
when carrying the product. Failure to use caution
could result in minor injury or cuts.
Always consult
specific instructions.
Ensure the countertop is square and level and
ensure no structural members interfere with space
requirements.
Prepare the cut-out according to the instructions
(see cut-out dimensions).
Make sure the wall coverings, countertop and
cabinets around the cooktop can withstand heat
(up to 200 °F / 93 °C).
Weight Hazard
the countertop manufacturer for
Step 1
Remove
packaging materials and literature package
from the cooktop before beginning installation.
Remove Installation Manual from literature pack and
read them carefully before you begin.
MANUAL
T
OP-CARDBOARD
TOP PACKAGING
GASKET
SCRAPER
TOP
COOK
BOTTOM PACKAGING
CARDBOARD
Figure 4. Tools you will need
6
Figure 5. Parts
Step 2
Place
a towel or table cloth onto the counter top. Lay
the cooktop upside down onto the protected surface.
gure 6.
Fi
Installation Manual
ENGLISH
Step 3
A foam tape is provided to seal the cooktop edges to the
countertop. Apply tape approximately 1/16” (1.5 mm)
from the glass edge to the underside of the cooktop
glass. Use tape around the entire glass perimeter. Cut
off excess where tape ends butt.
Figure 7
Step 4
Insert the cooktop centered into the cutout opening.
Make sure the front edge of the counter top is parallel
to the cooktop. Make nal check that all required
clearances are met.
Step 5
Four clamp brackets are provided to clamp the cooktop
to the countertop. Tighten screws just enough to hold
brackets in place when cooktop is put into cutout.
Tighten screws securely.
Figure 9
Figure 8
7
Installation Manual
ENGLISH
Figure 1.
Figure 1.
WARNING
THE CONDUIT IS 3 FEET LONG
The junction box, must be located where it will
allow considerable slack in the conduit for
serviceability.
Important:
For solid surface material installations such as
Surel™ and Corian®, consult with solid surface
manufacturer. Apply heat reflective tape such as
Scotch® Aluminum Foil Tape #425 or #427
around the cutout so that it folds over on the top
and sides.
Do not wrap the tape underneath the cooktop.
Be sure the tape extends beyond the outermost
flange of the cooktop. All corners should be
covered with tape.
8
Installation Manual
ENGLISH
Electrical Connections
Disconnec
DANGER
t power before servicing the product.
Failure to do so could result in death or
electrical shock.
General information
WARNING
The models may be powered at 240V or
208V.
This coo
the cooktop is to be completely enclosed in a cabinet,
feed the cooktop cable through the opening in the
cabinet. Make the electrical connection following the
appropriate steps for your installation.
Your cooktop must be connected to the proper
electrical voltage and frequency as specified in the
table on the right.
ktop does not require a neutral connection. If
The flexible conduit (supplied) 3 feet long (100 cm)
located at the right rear of the cooktop bottom box
should be connected directly to junction box. Do not
cut the conduit. A U.L - or CSA - listed conduit
connector must be provided at each end of the power
supply cable (at the cooktop and at the junction box.)
A time delay fuse or circuit breaker is recommended.
Do not ground to a gas pipe. Do not have a fuse in the
grounding or neutral circuit.
Fuse both supply (phase) lines.
WARNING
proper connection of aluminum house wiring to
Im
the copper leads can result in a serious problem.
Power Supply
240 V 60 Hz 208 V 60 Hz
7,1kW 29,6A 5,33kW 25,6A
9,9kW 41,3A 7,43kW 35,8A
Approval
code
512T40NH
512V50ND
30”
CTE 30400
36”
CTE 36500
Model
AG
SERIAL T
Figure 12. Location of serial tag
nnect with copper wire only
Co
If the house has aluminum wiring, follow the
procedure below:
1. Connect the aluminum wiring to the copper wire
by using special connectors designed and
Underwriters Laboratories-listed for joining copper
to aluminum. Follow the electrical connector
manufacturer's recommended procedure.
2. Aluminum/copper connection must conform with
local codes and industry- accepted wiring
practices.
National
Batter/march Park Quincy, Massachusetts 02269
Fire Protection Association
A three-wire, single phase, 240 Volt 60 cycle electrical
system (properly circuit protected to meet Local
Codes of NFPA No.70) must be provided. Unit must
be properly grounded in accordance with local wiring
code. The chart below recommends the minimum
circuit protector and wire size if the appliance is the
only unit on the circuit. If smaller sizes of wire are
used, the unit efficiency will be reduced and a fire
hazard may be created. It is advisable that the
electrical wiring and hookup be accomplished by a
competent electrician.
9
Re
commended Minimum
kW
Rating on
se
rial plate
0-
20
4.8
9-6.9
4.
30
7.
40
0-9.9
.0-11.9
10
12
Be sur
grounded by a qualified technician. Ask your
dealer to recommend a qualified technician or an
authorized repair service. This cooktop does not
require a neutral connection. If the cooktop Is to
be completely enclosed In a cabinet, feed the
cooktop cable through the opening in the cabinet.
Make the electrical connection following the
appropriate steps for your installation.
This appliance is manufactured with a green ground
wire connected to the cooktop chassis. After making
sure that the power has been turned off, connect the
flexible conduit from the cooktop to the junction box
using a U.L. listed conduit connector. Figures 13 and
14 and the instructions provided below present the
most common way of connecting the cooktops. Your
local codes and ordinances, of course, take
precedence over these instructions. Complete
electrical connections according to local codes and
ordinances
Risk of Electric Shock, frame grounded to
neutral of appliance through a link.
Grounding through the neutral conductor is prohibited
for new branch-circuit installations (1996 NEC);
mobile homes; and recreational vehicles, or in an area
where local codes prohibit grounding through the
neutral conductor.
50
60
.0-14.9
e your appliance is properly installed and
Ci
rcuit protection
in
amperes
DANGER
Wire size
(AWG)
12
10
8
8
6
3-Wire branch circuit
ere local codes allow the connection of ground
Wh
wire from the cooktop to the branch circuit neutral wire
(gray or white colored wire) proceed as follows (see
figure 13).
1. If local codes permit, connect the green GROUND
wire from the cooktop to the branch circuit neutral
wire (gray or white colored wire).
2. Connect the red and black leads from the cooktop
to the corresponding leads in the junction box.
Installation Manual
ENGLISH
gure 1.
Fi
4-Wire branch circuit
Refer to figure 14:
1. Connect the green ground wire from the cooktop
to the ground wire in the junction box (bare or
green colored wire).
2. Connect the red and black leads from the cooktop
to the corresponding leads in the junction box.
3. Connect the white wire from the cooktop to the
neutral (gray or white) wire in the junction box.
4. Terminate and insulate the neutral (gray or white
colored wire) in the junction box.
gure 1.
Fi
10
Manuel d’Installation
FRANÇAIS
Tables des
Avertissement Spéciaux................................................. 1
Di
mensions du Produit et Découpe............................... 1
Conseils importants
In
stallation de la Table de Cuisson ...............................
Co
nnexions Electriques .................................................
Informations générales......................................................
Co
nnexion à 3 fils..............................................................
Connexion à 4 fils..............................................................
IMPORTANT: Gardez ces instructions pour une utilization
d’inspection électrique locale
INSTALLATEUR: Veuillez laisser ce manuel au propriétaire
pour de futures références.
PROPRIETAIRE: Veuillez garder ce manuel pour de futures références.
Veuillez prêter
rencontrerez dans ce manuel
vous ne suivez pas IMMEDIATEMENT ces ins-
Si
tructions, vous courez le risque de mourir ou
d’être sérieusement blessé.
Il est de votre responsabilité d’installer l’appareil correctement. Confiez l’installation de cette table de
cuisson à un technicien qualifié.
matieres
Page
de préparation................................... 1�
attention à ces symboles que vous
DANGER
AVERTISSEMENT
vertissement Spéciaux
A
Veuillez lire
les instructions avant toute utilisation
Important:
Respe
Avant d’installer la table de cuisson, veuillez no-
Avant de Procéder à l’Installation
cter les règlements et ordonnances en vi-
gueur.
ter les numéros de modèle et de série. Ces deux
numéros se trouvent sur la plaquette signalétique
située en dessous de la caisse de la table de
cuisson.
Ce symbole signifie que la sécurité est en
danger. Il signale les risques potentiels qui
peuvent entraîner la mort ou des blessures à
l’opérateur ou aux autres.
Si vous ne suivez pas ces instructions à la let-
tre, vous courez le risque de mourir ou d’être
sérieusement blessé.
EN LIRE CES INSTRUCTIONS ET LES CONSER-
BI
VER.
À l’installateur:
Laissez ces instructions avec l’appareil.
Au client:
Gardez ces instructions comme référence future.
AVERTISSEMENT
AVERTISSEMENT
La non
Ne pas stocker ou utiliser de l’essence ou
pies des normes mentionnées ci-dessus peuvent être obtenues:
Co
** National Fire Protection Association One Batterymarch Park
Quincy, Massachusetts 02269
*** CSA International 8501 East Pleasant Valley Rd. Cleveland,
OH 44131-5575
Po
ur éviter le risque de brûlures en touchant les surfaces chauffées, l’espace de stockage du meuble au
dessus des unités de surface doit être évité. Si le
meuble de stockage est fourni, le risque peut être réduit en installant une hotte qui projète horizontalement un minimum de 5" (12,7 cm) sous le dessous
du meuble.
-observation des instructions contenues dans ce manuel peut entraîner la mort
ou des blessures sérieuses du fait d’un incendie ou d’une explosion.
d’autres liquides inflammables à proximité de
cet appareil ou de tout autre appareil électroménager.
AVERTISSEMENT
La responsabilité
électricien installateur qualifié. Veuillez vous assurer que l’installation électrique est adéquate et
conforme à la réglementation électrique nationale
: ANSI/NFPA 70 -dernière édition ** ou normes
CSA C22.1-94, réglementation électrique canadienne, partie No.0-M91 – dernière édition *** et
tous les règlements et ordonnances locaux.
revient au client de contacter un
11
Manuel d’Installation
FRANÇAIS
�
�
CTE 30400
CTE 36500
30”
(76,2 cm)
36”
(91,4 cm)
21”
(53,3 cm)
3” 1/8
(7,9 cm)
21”
(53,3 cm)
3” 1/8
(7,9 cm)
Figure 1.
Figure 2.
1-1/4" (3,2cm) Canada
2-1/4" (5,7cm) US
12
Manuel d’Installation
FRANÇAIS
gure 3. Dimensions pour la découpe
Fi
DÉCOUPE
LARGEUR
30”
(76.2cm)
36”
(91.4 cm)
IMPORTANT
En dessous de la table de cuisson, il est nécessaire
d’installer une cloison, espacée d’au moins 15 mm du
fond de l’appareil comme indiqué sur la figure 3.
A B C D E F G
28-11/16”
(72.9 cm)
28 15/16”
(73.5 cm)
34-1/16”
(86,5 cm)
34-5/16”
(87.2 cm)
19-1/4”
(49.0 cm)
19-5/8”
(49.8 cm)
19-1/4”
(49.0 cm)
19-5/8”
(49.8 cm)
30”
(76,2 cm) min
36”
(91,4 cm) min
* NOTE
24” (61 cm) espace min. si le bas des meubles en bois ou en métal est
protégée par au moins 1/4“ (0,6 cm) de carton-reliure ignifuge avec une
tôle d’acier inoxydable No. 28 MSG d’au moins 0.015”(0,04 cm), ou
d’aluminium 0.024”(0,06 cm) ou de cuivre 0.020” (0,05cm). 30”(76,2 cm)
d’espace min. entre le haut de la plate-forme de cuisson et le bas du
meuble non-protégé en bois ou métal.
Conseils importants de préparation
Biseautez tous les bords exposés du contre-plaqué
1.
décoratif pour empêcher qu’ils ne s’écaillent.
2. Arrondissez les quatre coins de la découpe et
limez le pourtour pour que les bords soient lisses et que les coins ne se fissurent pas. Utilisez une mèche de 1/4‘’ ou 3/8’’ pour percer les
trous à chaque angle.
3. Si les bords ne sont pas lisses, l’intérieur des coins
n’est pas arrondi et l’encastrement a été forcé, il
est possible que le contre-plaqué du plan de travail
se fendille.
18” (45,7 cm)
min
Hauteur min.
du plan de travail au meuble
le plus près
des deux cotés de
l’appareil
30” (76,2 cm)
min.
(voir note*)
Du plan de travail à la surface non protégée à la verticale
2” (5 cm) min
Espace min.
de la découpe
à la paroi latérale sur la gauche et la droite
de l’appareil
13” (33 cm)
Profondeur des
meubles non
protégées à la
verticale
Cette table de cuissons a été conçue avec de
grande tolérance de découpe pour couvrir le replacement possible avec d’autres marques.
Quelques découpes pour des remplacements
possibles:
Dim.
30
36
Inches cm
"
"
28-15/16" x
34-5/16" x
19-5/8"
19-/8"
73,5 x 49,
87,2 x 49,
13
Manuel d’Installation
FRANÇAIS
Installation de la Table de Cuisson
AVERTISSEMENT
Risque du
Soyez à deux personnes ou plus pour porter et
installer la table de cuisson. Sinon, vous risquez
de vous blesser au dos ou de subir d’autres blessures.
Risque de coupure
Méfiez-vous des bords tranchants et des extrémités du polystyrène lorsque vous portez le produit.
Sinon, vous risquez de vous couper ou de vous
faire légèrement mal.
Toujours consulter
pour les instructions spécifiques.
Bien vérifier que le plan de travail est carré et à
niveau et assurez-vous qu’aucun élément de
structure n’interfère avec les exigences d’espace.
Préparez la découpe selon les instructions (voir
dimensions découpe).
Bien vérifier que les éléments suspendus, le
plan de travail et les meubles autour de la table
de cuisson résistent à la chaleur (jusqu’à 200 °F /
93 °C).
fait du poids excessif
le fabricant du plan de travail
Étape 1
Enlevez
les matériaux d’emballage et les manuels
d’explication de la table de cuisson avant de commencer l’installation.
Retirez les Instructions d’installation du manuel et lisez-les soigneusement avant de commencer.
MANUEL
PANNEAU CARTON
SUPÉRIEUR
EMBALLAGE DU HAUT
RA
CLOIR À
LAME DE RASOIR
JOINT
TABLE DE CUISSON
EMBALLAGE DU BAS
CARTON
Figure 4.
14
Les outils dont vous aurez besoin
Fi
gure 5. Piéces
Étape 2
z un torchon ou une serviette sur le plan de tra-
Place
vail. Posez la table de cuisson du haut vers le bas
dans la surface protégée.
gure 6.
Fi
Manuel d’Installation
FRANÇAIS
Étape 3
Un ruban adhésif est fourni pour assurer l’étanchéité
entre les bords de la table de cuisson et les angles du
plan de travail. Appliquez le ruban à environ 1/16”(1,5
mm) des angles en verre au dos du verre de la table de
cuisson. Utilisez un ruban tout autour du périmètre du
verre. Coupez le ruban en trop.
Figure 7
Étape 4
Insérez la table de cuisson centre de l’ouverture de la
découpe. Vériez que le bord avant du plan de travail
est parallèle à la table de cuisson. Faites la dernière
vérication que vous avez laissé tous les espaces
nécessaires.
Étape 5
Quatre supports de xation sont fournis pour accrocher
la table de cuisson au plan de travail. Serrez les vis
juste assez pour tenir en place les xations lorsque la
table de cuisson est mise dans la découpe. Serrez bien
les vis.
Figure 9
Figure 8
15
Manuel d’Installation
FRANÇAIS
Figure 1.
Figure 1.
AVERTISSEMENT
LE CONDUIT A UNE LONGUEUR DE 3 PIEDS
la boîte de jonction, doit être dans un endroit qui
permette que le conduit pour l’entretien ait suffisamment de jeu.
Important:
Pour les installations de matériau solide comme le
Surei™ et le Corian®, consultez le fabricant de
surface solide. Appliquez du ruban thermoréfléchissant comme le Scotch
aluminium #425 ou #427 autour de la découpe de
sorte qu’il déborde et se replie sur le dessus et
les côtés.
N’enveloppez pas le ruban en-dessous de la ta-
ble de cuisson. Vérifiez bien que le ruban aille audelà du rebord le plus externe de la table de cuisson. Tous les angles doivent être recouverts par
du ruban.
®
feuille de ruban
16
Manuel d’Installation
FRANÇAIS
Connexions Electriques
Débranch
DANGER
ez l’électricité avant de mettre en
service le produit. Sinon, vous risquez de vous
tuer ou de vous électrocuter.
Informations générales
AVERTISSEMENT
Les modèles peu
à 240V ou à 208V.
Ce
tte table de cuisson n’exige pas de branchement
neutre. Si la table de cuisson doit être complètement
fermée dans un meuble, alimentez le câble de la table
de cuisson à travers l’ouverture du meuble. Faites les
branchements électriques selon les étapes appropriées pour votre installation. Votre table de cuisson
doit être connecté au voltage électrique correct et au
fréquence spécifié à droite.
vent être actionnés
Le conduit flexible conduit (fourni) de 3 pieds (100 cm)
situé à l’arrière à droite sous le caisson de la table de
cuisson doit être connecté directement à la boîte de
jonction. Ne coupez pas le conduit. Un raccord de
conduit U.L - ou CSA- listed doit être posé à chaque
extrémité du câble d’alimentation électrique (à la table
de cuisson et à la boîte de jonction.) Un dispositif de
surcharge ou un disjoncteur est recommandé.
Ne le branchez pas à un tuyau à gaz. Ne placez de
fusible dans le branchement ou de circuit neutre.
Raccordez les deux lignes d’alimentation (phase).
AVERTISSEMENT
Une connexion
que en aluminium au cuivre peut entraîner des
problèmes graves.
Modèle
30”
CTE 30400
incorrecte de l’installation électri-
Alimentation électrique requise
240 V 60 Hz 208 V 60 Hz
7,1kW 29,6A
5,33kW 25,6A
Approval
code
512T40NH
AG
SERIAL T
Figure 12. Numéro de série
Connexion uniquement avec un câble en cuivre
Si la maison est pourvue d’un câblage aluminium, suivez la procédure suivante:
1. Raccordez le câblage aluminium au câble en cui-
vre en utilisant des raccords spéciaux conçus et
venant de Underwriters Laboratories-listed pour
joindre le cuivre à l’aluminium. Suivez les instructions recommandées du fabricant des raccords
électriques.
2. La connexion aluminium/cuivre doit être conforme
aux codes locaux et industriels acceptés pour les
câblages.
36”
CTE 36500
National
9,9kW
41,3A 7,43kW 35,8A
Fire Protection Association
512V50ND
Batter/march Park Quincy, Massachusetts 02269
Il faut avoir une prise à trois fils, courant monophasé,
système électrique de 240 volt 60 cycles (circuit protégé correctement pour être conforme aux codes locaux de NFPA No.70). L’appareil doit être correctement branché selon le code de câblage local. Le tableau ci-dessous recommande le protecteur de circuit minimum et la taille de câble minimum si l’appareil
est le seul sur le circuit. Si des tailles de câble plus
petites sont utilisées, l’efficacité de l’appareil sera réduite et un risque d’incendie est possible. Il est
conseillé que le câblage électrique et le branchement
soit mis en place par un électricien compétent.
17
Mi
nimum recommandé
Ca
ractéristiques des
kW
sur plaques de
rie
sé
0-4.8
20 12
4.9-6.9
30 10
7.0-9.9
40 8
.0-11.9
10
12
surez-vous que votre installation est correcte-
As
50
.0-14.9
60
Pr
otection de
ci
rcuit en am-
res
pè
Taille de
ble
câ
(A
WG)
8
6
ment installée et branchée par un technicien qualifié.
Demandez à votre revendeur un technicien qualifié
ou un service de réparation agréé. Cette table de
cuisson n’exige pas de connexion neutre. Si la table
de cuisson doit être complètement enfermée dans
un meuble, posez le câble de la table de cuisson à
travers l’ouverture du meuble. Faites les branchements électriques en suivant les étapes appropriées
pour votre installation.
Cet appareil est fabriqué avec un conducteur de terre
vert connecté au châssis du table de cuisson. Après
vous être assurer qu’il n’y a plus de courant, branchez
le conduit flexible depuis le table de cuisson jusqu’au
boîtier de raccordement en utilisant un connecteur de
conduit U.L. listed. Les figures 13 et 14 et les instructions fournies présentant la manière la plus commune
de brancher un table de cuisson. Vos codes locaux et
règlements sont évidemment prioritaires sur ces instructions.
Effectuez les connexions électriques conformément
aux codes locaux et les règlements.
DANGER
Ri
sque d’électrocution, cadre à la masse à une
position neutre d’un appareil par une liaison.
Mettre à la masse par un conducteur neutre est interdit
pour les nouvelles installations de circuit électrique (1996
NEC); les mobile homes; et les véhicules de parc, ou
dans les régions où les codes locaux interdisent de
brancher à la masse à travers un conducteur neutre.

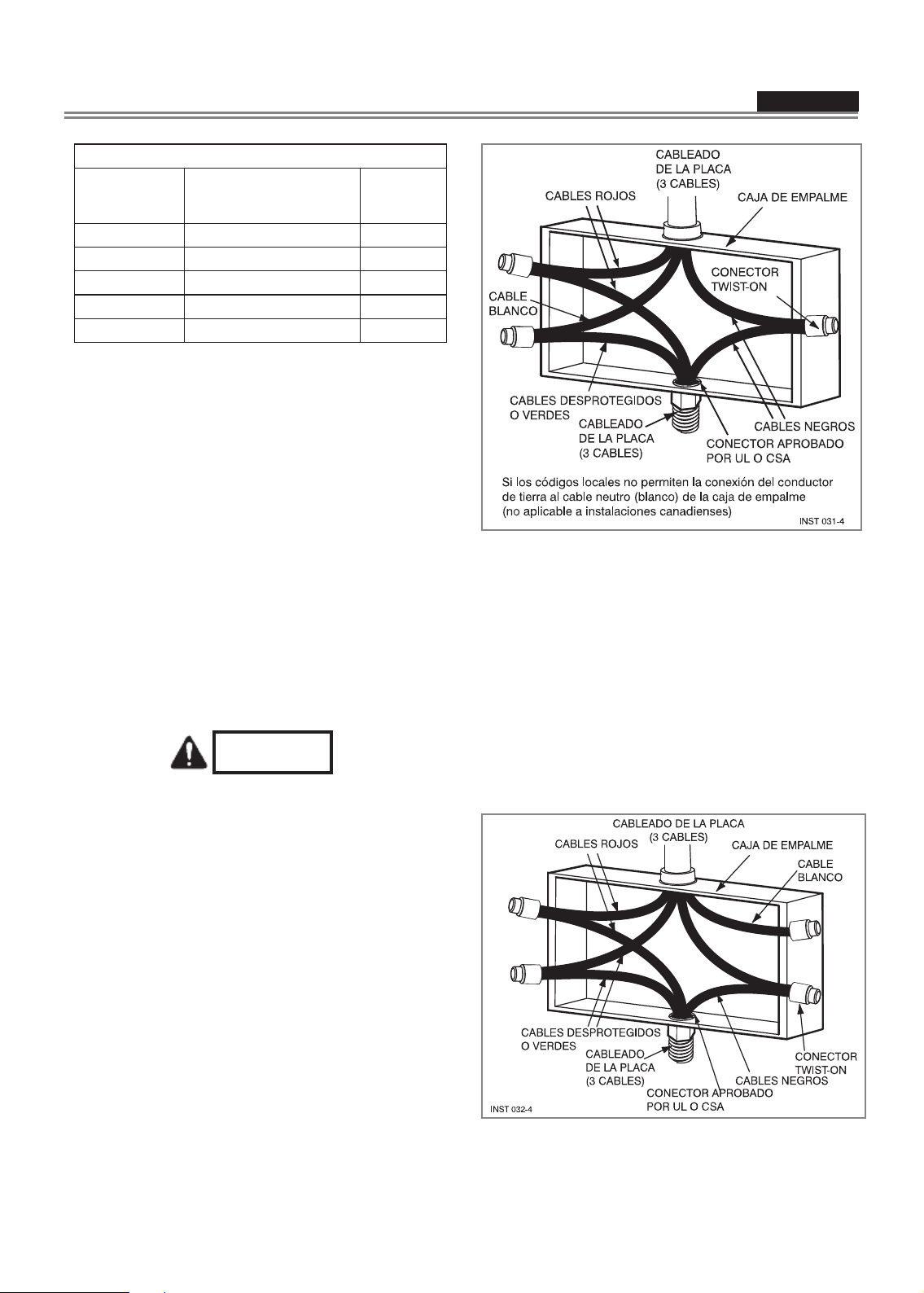

Connexion à 3 fils
Où les
codes locaux (voir figure 13) permettent la
connexion du conducteur de terre du four au fil neutre
du circuit de branchement (fil gris ou coloré blanc):
1. Si les codes locaux le permettent, connectez le
conducteur de terre vert du table de cuisson et le
fil neutre du circuit de branchement (fil gris ou coloré blanc).
2. Connectez les broches de raccordement du table
de cuisson aux broches de raccordement correspondantes dans le boîtier de jonction.
Manuel d’Installation
FRANÇAIS
Fi
gure 13.
Connexion à 4 fils
1. Connectez (voir figure 14) le conducteur de terre vert
du table de cuisson au conducteur de terre dans le
boîtier de jonction (câble nu ou coloré vert).
2. Connectez les broches de raccordement rouge et
noir du table de cuisson aux broches de raccordement correspondantes dans le boîtier de raccordement.
3. Connectez le câble vert du table de cuisson du câble neutre (gris ou blanc) dans le boîtier de raccordement.
4. Raccordez et isolez le câble neutre (gris ou blanc)
à la boîte de jonction.
Figure 14.
18
Manual de Instalación
ESPAÑOL
Tabela de
Contenido
Pagina
Advertencias Especiales ................................................
Dimensiones del
Im
portantes Consejos de Preparación ..............................
In
stalación de la Placa de Cocción................................
Co
nexiones Eléctricas....................................................
Informaciones generales ...................................................
Ci
rcuito de conexión de 3 hilos .........................................
Circuito de conexión de 4 hilos .........................................
IMPORTANTE: Guarde estas instrucciones para el uso del
inspector eléctrico local.
INSTALADOR: Por favor, deje este manual a propietario para
futuras consultas.
PROPIETARIO: Por favor, conserve este manual para futuras consultas.
Preste la
los que encontrará en el manual.
Producto y de Encastre..................... 2
debida atención a los siguientes símbo-
Si no sigue estas instrucciones de forma INMEDIATA, puede correr peligro de muerte o de resultar gravemente herido.
PELIGRO
Efectuar u
dad suya. Asegúrese de que el electrodoméstico es
instalado por un técnico cualificado.
Importante:
Cumpla
na instalación adecuada es responsabili-
todas las normativas y ordenanzas vi-
Por favor, lea todas las instrucciones antes de utilizar este aparato
Advertencias Especiales
ADVERTENCIAS
gentes aplicables.
Anote el número de serie y de modelo de la pla-
ca de cocción antes de instalarla. Ambos números se encuentran en la placa de serie de la base
del electrodoméstico.
Antes de comenzar la instalación
ADVERTENCIA
Co
ntactar con un instalador eléctrico cualificado
es responsabilidad suya. Debe asegurarse de
que la instalación eléctrica es adecuada y conforme con el código eléctrico nacional, ANSI/NFPA 70 (última edición **) o con las normativas C22. 1-94, o con el Código eléctrico canadiense (Canadian Electrical Code),
sección 0-M91 (última edición ***) y con todos los
códigos y ordenanzas locales.
ADVERTENCIA
con la seguridad: alerta sobre potenciales peligros que pueden derivar en muerte o daños
a las personas.
Si no sigue estas instrucciones, puede correr
peligro de muerte o de resultar gravemente
herido.
LEA Y CONSERVE ESTAS INSTRUCCIONES
Instalador:
Deje las instrucciones con el electrodoméstico.
Cliente:
Conserve las instrucciones como referencia futura.
Este es
el símbolo de los avisos relacionados
ADVERTENCIA
La inob
das en este manual puede derivar en muerte
o en daños a las personas.
No almacene ni utilice gasolina u otros vapo-
res o líquidos inflamables cerca de este ni
otro electrodoméstico.
Pu
ede obtener copias de las normas citadas en:
** National Fire Protection Association One Batterymarch Park
Quincy, Massachusetts 02269
*** CSA International 8501 East Pleasant Valley Rd. Cleveland,
OH 44131-5575
Pa
ra prevenir el riesgo de incendios por recalentamiento de superficies, es aconsejable evitar la colocación de armarios sobre la placa de cocción. Si
desea colocar un armario sobre la placa, puede reducir el riesgo instalando una campana extractora
que se superponga al armario (al menos 12,7 cm) y
lo proteja.
servancia de las indicaciones recogi-
19
Manual de Instalación
ESPAÑOL
�
�
CTE 30400
CTE 36500
30”
(76,2 cm)
36”
(91,4 cm)
21”
(53,3 cm)
3” 1/8
(7,9 cm)
21”
(53,3 cm)
3” 1/8
(7,9 cm)
Figura 1.
Fi
gura 2.
1-1/4" (3,2cm) Canada
2-1/4" (5,7cm) US
20
Manual de Instalación
ESPAÑOL
Figura 3. Dimensiones de encastre
ANCHO
DEL COR-
TE
30”
(76,2 cm)
36”
(91,4 cm)
IMPORTANTE
Es necesario instalar bajo la encimera un panel de
separación a una distancia de al menos 15 mm del
fondo del aparato, como se muestra en la figura 3.
A B C D E F G
28-11/16”
(72.9 cm)
28 15/16”
(73.5 cm)
34-1/16”
(86,5 cm)
34-5/16”
(87.2 cm)
19-1/4”
(49.0 cm)
19-5/8”
(49.8 cm)
19-1/4”
(49.0 cm)
19-5/8”
(49.8 cm)
30”
(76,2 cm) min
36”
(91,4 cm) min
* NOTE
La distancia mínima podrá ser de 61 cm. si la base de madera o metal
del armario está protegida como mínimo por 0,6 cm de cartón grueso resistente al fuego cubierto por una lámina de acero inoxidable de 28 MSG
(mín. 0.04 cm), o de aluminio (0.06 cm) o de cobre (0.05 cm). Si la base
del armario es de madera o metal sin protección, la distancia entre esta
y la encimera será de 76,2 cm.
Importantes Consejos de Preparación
Bisele todos los bordes expuestos de laminado de-
1.
corativo para evitar que se astille.
2. Redondee las esquinas recortadas y líjelas: los
bordes deben quedar suaves para evitar que se
resquebrajen las esquinas. Se recomienda utilizar un taladro con una broca de diámetro de
1/4 o 3/8 en cada esquina.
3. Los bordes ásperos, las esquinas interiores que no
han sido redondeadas y forzar el acoplamiento de
la placa pueden contribuir a resquebrajar el laminado de la encimera.
18” (45,7 cm)
min
Distancia mínima
desde la encimera
hasta la base del
armario más cercano en ambos lados de la placa
Esta placa de cocción ha sido diseñada para
adaptarse a unas dimensiones de encastre estándar que permitan sustituirla con placas de otras
marcas. Recomendamos que considere la dimensión mínima de encastre en caso de efectuar una
nueva instalación. Algunas dimensiones de encastre para una eventual sustitución:
Dim.
"
30
"
36
30” (76,2 cm)
min. (ver nota*)
Espacio mínimo desde la
encimera hasta
una superficie
no protegida
2” (5 cm) min
Espacio mínimo desde el
corte en los lados izquierdo y
derecho de la
placa
Inches cm
28-15/16" x
34-5/16" x
19-5/8"
19-5/8"
73,5 x 49,8
87,2 x 49,8
13” (33 cm)
Fondo de los
armarios superiores no protegidos
21
Manual de Instalación
ESPAÑOL
Instalación de la Placa de Cocción
ADVERTENCIA
Peso excesi
La placa de cocción debe ser transportada e instalada por dos o más personas. Si lo hiciera una sola
persona, podría sufrir daños y lesiones en la espalda o en otras partes.
Peligro de corte
Tenga cuidado con los bordes afilados. Utilice los
complementos de poliestireno para trasladar el producto. Si no se presta atención, las personas que
lleven a cabo la instalación podrían resultar heridas.
onsulte siempre con el fabricante de la encimera
C
que le dará instrucciones específicas.
Asegúrese de que la encimera está bien equilibrada
y de que ningún elemento interfiera o limite las condiciones de espacio.
Prepare los cortes de la encimera de acuerdo con
las instrucciones (vea “Dimensiones de encastre”).
Asegúrese de que el revestimiento de la pared, la
encimera y los armarios que rodeen la placa de
cocción sean resistentes al calor (hasta 200 °F / 93
°C).
vo
Paso 1
etire el embalaje y separe los manuales de instruc-
R
ciones antes de comenzar la instalación.
Lea atentamente el manual de instalación antes de
comenzar.
MANUAL
CARTÓN SUPERIOR
EMBALAJE SUPERIOR
JUNTA
RASCADOR
PLACA DE COCCIÓN
EMBALAJE INFERIOR
CARTON
22
Fi
gura 4. Herramientas necesarias
gura 5. Piezas
Fi
Paso 2
Coloque una toalla o un mantel sobre la encimera.
Apoye la placa de cocción boca abajo sobre la superficie protegida.
Figura 6.
Manual de Instalación
ESPAÑOL
Paso 3
En el embalaje encontrará una cinta de espuma que
sirve para sellar el perímetro de la placa de cocción.
Aplique la cinta en la parte trasera de la placa de
cocción, en todo el perímetro, aproximadamente a
1,5 mm del borde de cristal. Recorte los extremos
sobrantes.
Figura 7
Paso 4
Inserte la placa de cocción bien centrada en el hueco
de encastre. Asegúrese de que el borde frontal de la
encimera esté paralelo a la placa. Compruebe que
una vez instalada, la placa respeta las distancias de
seguridad.
Paso 5
En el embalaje encontrará también cuatro grapas de
jación. Apriete los tornillos solo lo necesario para
mantenerlos en su posición mientras coloca la placa
en el hueco. Apriete los tornillos hasta que queden bien
asegurados.
Figura 9
Figura 8
23
Figura 1.
Manual de Instalación
ESPAÑOL
Figura 1.
ADVERTENCIA
EL CONDUCTO TIENE 100 CM DE LONGITUD
Para garantizar un buen mantenimiento del conducto, este no debe estar tirante: la ubicación de
la caja de empalme debe darle una cierta holgura.
Importante:
Para efectuar instalaciones en encimeras con su-
perficie sólida (como Surei™ y Corian®), consulte
con el fabricante de la encimera. Aplique cintas
adhesivas de gran resistencia al calor, como la
cinta de Aluminio Scotch
del hueco, de forma que se doble sobre la encimera y los laterales.
No pegue la cinta por debajo de la placa de coc-
ción. asegúrese de que la cinta se extiende más
allá del borde exterior de la placa de cocción. Todas las esquinas deben estar recubiertas con cinta.
®
425 o 427, alrededor
24
Manual de Instalación
ESPAÑOL
Conexiones Eléctricas
Desconecte la
PELIGRO
electricidad antes de instalar el
producto. Si no lo hace, podría correr peligro
de muerte o de sufrir una descarga eléctrica.
Informaciones generales
ADVERTENCIA
Lo
s modelos se pueden accionar
en 240V o 208V.
Es
ta placa de cocción no requiere conexión del neutro. Si va a colocar la placa en un armario, asegúrese
de que en él hay una abertura para pasar el cable de
alimentación. Efectúe la conexión eléctrica siguiendo
los pasos adecuados para su instalación.
La placa debe estar conectada al voltaje y la frecuencia adecuados, tal y como se indica a la derecha.
El conducto flexible (suministrado con el producto) de
100 cm de longitud que se encuentra en la parte trasera derecha de la caja de la placa, debe conectarse
directamente a la caja de empalme. No corte el conducto. Debe conectar un conector aprobado por UL o
CSA en cada extremo del cable de alimentación (en
la placa y la caja de empalme). Es recomendable instalar también un fusible de acción retardada o un diferencial. No utilice como toma de tierra una tubería de
gas. No conecte la toma de tierra o el circuito neutro
cerca de un fusible. Instale fusibles en las dos líneas
(fases) de alimentación.
ADVERTENCIA
Una conexión inadecuada del cableado de aluminio al cableado de cobre puede provocar graves
problemas.
Alimentación
240 V 60 Hz 208 V 60 Hz
7,1kW 29,6A
5,33kW
25,6A
Approval
code
512T40NH
30”
CTE 30400
Modelo
AG
SERIAL T
Figura 12. Locacion numero di serie
Utilice únicamente cableado de cobre
Si su vivienda tiene cableado de aluminio, siga este
procedimiento:
1. Conecte el cable de aluminio al cable de cobre
utilizando los conectores específicos diseñados y
garantizados por Underwriters Laboratories (UL)
para conectar cobre y aluminio. Siga el procedimiento recomendado por el fabricante del conector eléctrico.
2. La conexión aluminio-cobre debe estar conforme
con los códigos locales y con las prácticas industriales aprobadas.
36”
CTE 36500
National
9,9kW 41,3A
7,43kW 35,8A
Fire Protection Association
512V50ND
Batter/march Park Quincy, Massachusetts 02269
Debe instalarse un sistema eléctrico de tres cables,
una fase, 240 voltios y 60 ciclos, debidamente protegido conforme al código local de la NFPA n.º 70. La
unidad debe conectarse adecuadamente a una toma
de tierra de acuerdo con los códigos locales. La tabla
que encontrará a continuación recoge las recomendaciones mínimas de protección del circuito y el calibre del cableado si el electrodoméstico es la única
unidad del circuito. Si utiliza un calibre de cableado
menor, la eficiencia de la unidad se vería reducida y
podría provocar un riesgo de incendio.
Es recomendable que la conexión del cableado y del
electrodoméstico sean efectuadas por un electricista
cualificado.
25
Mí
nimos recomendados
tencia (kW)
Po
pl
aca de serie
0-
20
4.8
4.
30
9-6.9
7.
40
0-9.9
10.0-11.9
12.0-14.9
egúrese de que un técnico cualificado instale y
As
50 8
60 6
ci
Protección del
rcuito en ampe-
re
Calibre del
ble (AWG)
ca
12
10
8
conecte a tierra correctamente su aparato. Consulte con su vendedor para que le recomiende un
técnico cualificado o un servicio de mantenimiento autorizado. Esta placa de cocción no requiere
conexión del neutro. Si va a colocar la placa en un
armario, asegúrese de que en él hay una abertura
para pasar el cable de alimentación. Efectúe la
conexión eléctrica siguiendo los pasos adecuados para su instalación.
te aparato está fabricado con un hilo verde de tierra
Es
conectado al bastidor de la placa de cocción. Después
de haberse asegurado de que la corriente está desconectada, conecte el conducto flexible desde la placa de
cocción hasta la caja de empalme usando un conector
de conducto que figure en la lista U L. Las figuras 13 y
14 que aparecen debajo muestran las maneras más comunes para conectar la placa de cocción. Las disposiciones y las normas locales de su zona, por su puesto,
tienen precedencia con respecto a estas instrucciones.
Complete las conexiones eléctricas en conformidad con
las normas y disposiciones locales.
PELIGRO
Ri
esgo de electrocución, marco conectado
a tierra al neutro del aparato por medio de un
enlace.
La puesta a tierra por medio de un conductor neutro
está prohibida para las instalaciones de nuevos circuitos de conexión (1996 NEC); casas móviles, vehículos recreativos, o en áreas en donde las normas locales prohíben la conexión a tierra mediante un conductor de neutro.
Circuito de conexión de 3 hilos
Tome como
mas locales permiten conectar el hilo de toma de tierra desde la placa de cocción hasta el hilo de neutro
del circuito (hilos de color gris o blanco):
1. Si las normas locales lo permiten, conecte el cable cable lo verde de tierra desde la placa de cocción y el cable de neutro del circuito de conexión
(hilos de color gris o blanco).
2. Conecte los conductores rojo y negro desde la
placa de cocción hasta los conductores correspondientes en la caja d empalme.
referencia la figura 13, en la que las nor-
Manual de Instalación
ESPAÑOL
Fi
gura 13.
Circuito de conexión de 4 hilos
me como referencia la figura 14.
To
1. Conecte el cable verde de tierra desde la placa de
cocción al cable de tierra en la caja de empalmes
(cable de color carne o verde).
2. Conecte los conectores rojo y negro desde el placa de cocción hasta los conectores correspondientes en la caja de empalme.
3. Conecte el cable blanco desde la placa de cocción al cable de neutro (gris o blanco) en la caja
de empalme.
4. Conecte y aísle el cable neutro (gris o blanco) a la
caja de empalme.
Figura 14.
26
09BB5300 ed. 10-10
Loading...
