900 SERIES

ROASTING, BAKING AND PIZZA OVEN

INSTALLATION - OPERATION - MAINTENANCE

LA SÉRIE 900

DU FOUR À RÔTIR, À CUIRE ET À PIZZA

MANUEL D'INSTALLATION - UTILISATION - ENTRETIEN

BLODGETT OVEN COMPANY

www.blodgett.com

44 Lakeside Avenue, Burlington, Vermont 05401 USA Telephone (800) 331Ć5842, (802) 860Ć3700 Fax: (802)864Ć0183

PN 11356 Rev H (10/09)

E 2009 - G.S. Blodgett Corporation

IMPORTANT

WARNING: IMPROPER INSTALLATION, ADJUSTMENT, ALTERATION, SERVICE OR MAINTENANCE CAN CAUSE PROPERTY DAMAGE, INJURY OR DEATH. READ THE INSTALLATION, OPERATING AND MAINTENANCE INSTRUCTIONS THOROUGHLY BEFORE INSTALLING OR SERVICING THIS EQUIPMENT

AVERTISSEMENT: UNE INSTALLATION, UN AJUSTEMENT, UNE ALTÉRATION, UN SERVICE OU UN ENTRETIEN NON CONFORME AUX NORMES PEUT CAUSER DES DOMMAGES À LA PROPRIÉTE, DES BLESSURES OU LA MORT. LISEZ ATTENTIVEĆ MENT LES DIRECTIVES D'INSTALLATION, D'OPÉRATION ET D'ENTRETIEN AVANT DE FAIRE L'INSTALLATION OU L'ENTRETIEN DE CET ÉQUIPEMENT.

INSTRUCTIONS TO BE FOLLOWED IN THE EVENT THE USER SMELLS GAS MUST BE POSTED IN A PROMINENT LOCATION. THIS INFORMATION MAY BE OBTAINED BY CONTACTING YOUR LOCAL GAS SUPPLIER.

LES INSTRUCTIONS À RESPECTER AU CAS OÙ L'UTILISATEUR PERÇOIT UNE ODEUR DE GAZ DOIVENT ÊTRE AFFICHÉES DANS UN ENDROIT BIEN VISIBLE. VOUS POUVEZ VOUS LES PROCURER AUPRÈS DE VOTRE FOURNISSEUR DE GAZ LOCAL.

FOR YOUR SAFETY

Do not store or use gasoline or other flammable vapors or liquids in the vicinity of this or any other appliance.

AVERTISSEMENT

Ne pas entreposer ni utiliser de l'essence ni d'autres vapeurs ou liquides inflamĆ mables dans le voisinage de cet appariel, ni de tout autre appareil.

The information contained in this manual is important for the proper installation, use, and maintenance of this oven. Adherence to these procedures and instrucĆ tions will result in satisfactory baking results and long, trouble free service. Please read this manual carefully and retain it for future reference.

Les informations données dans le présent manuel sont importantes pour installer, utiliser et entretenir correctement ce four. Le respect de ces instructions et procéĆ dures permettra d'obtenir de bons résultats de cuisson et une longue durée de serĆ vice sans problèmes. Veuillez lire le présent manuel et le conserver pour pouvoir vous y reporter à l'avenir.

Errors: Descriptive, typographic or pictorial errors are subject to correction. SpecificaĆ

tions are subject to change without notice.

Erreurs:Les erreurs de description, de typographie ou d'illustration font l'objet de

corrections. Les caractéristiques sont sujettes à modifications sans préavis.

THE REPUTATION YOU CAN COUNT ON

UNE RÉPUTATION SUR LAQUELLE VOUS POUVEZ COMPTER

For over a century and a half, The Blodgett Oven Company has been building ovens and nothing but ovens. We've set the industry's quality standard for all kinds of ovens for every foodservice operation regardless of size, application or budget. In fact, no one offers more models, sizes, and oven applications than Blodgett; gas and electric, fullĆsize, halfĆsize, countertop and deck, conĆ vection, Cook'n Hold, CombiĆOvens and the industry's highest quality Pizza Oven line. For more information on the full line of Blodgett ovens contact your Blodgett representative.

Cela fait maintenant dessus un siècle et demi que Blodgett se spécialise dans la fabrication de fours. Nous avons établi les normes de qualité qui s'appliĆ quent dans l'industrie à tous les types de fours utilisés dans les services aliĆ mentaires, quel qu'en soit la taille, l'exploitation ou le budget. En fait, ni n'offre plus de modèles, de tailles et d'applications de fours que Blodgett. À gaz et électriques. De tailles différentes, sur plan de travail et superposables. Qu'il s'agisse de fours à convection, des modèles Cook'n Hold et CombiĆOven, ou de la gamme de fours à pizzas de la plus haute qualité offerte sur le marché. Pour de plus amples informations sur la gamme complète de fours Blodgett, veuillez contacter votre représentant Blodgett.

Your Service Agency's Address: Adresse de votre agence de service:

Model/Modèl:

Serial Number/Numéro de série:

Your oven was installed by/ Installateur de votre four:

Your oven's installation was checked by/ Contrôleur de l'installation de votre four:

Table of Contents/Table des Matières

Introduction

Oven Description and Specifications 2. . . .

Oven Components 3. . . . . . . . . . . . . . . . . . . .

Installation

Delivery and Location 4. . . . . . . . . . . . . . . . .

Oven Assembly 5. . . . . . . . . . . . . . . . . . . . . .

Packaging 5. . . . . . . . . . . . . . . . . . . . . . . . . .

Leg Attachment 5. . . . . . . . . . . . . . . . . . . . .

Caster ATtachment 5. . . . . . . . . . . . . . . . . .

Double Section Assembly 6. . . . . . . . . . . .

Ultra Rokite Deck 6. . . . . . . . . . . . . . . . . . .

Steam Injection 7. . . . . . . . . . . . . . . . . . . . .

Ventilation 8. . . . . . . . . . . . . . . . . . . . . . . . . . .

Canopy Type Exhaust Hood 8. . . . . . . . . .

Direct Flue Arrangement 9. . . . . . . . . . . . .

Venting Problems 9. . . . . . . . . . . . . . . . . . .

Utility Connections -

Standards and Codes 10. . . . . . . . . . . . . . . . .

Gas Connection 11. . . . . . . . . . . . . . . . . . . . . .

Initial Startup 14. . . . . . . . . . . . . . . . . . . . . . . . .

Introduction

Description et Spécifications du Four 22. . . .

Éléments du Four 23. . . . . . . . . . . . . . . . . . . . .

Installation

Livraison et Implantation 24. . . . . . . . . . . . . . .

Montage du Four 25. . . . . . . . . . . . . . . . . . . . .

Emballage 25. . . . . . . . . . . . . . . . . . . . . . . . .

Assemblage des Pieds 25. . . . . . . . . . . . . . .

Fixation des Roulettes 25. . . . . . . . . . . . . . .

Double Section Assembly 26. . . . . . . . . . . .

Des Plaques en Rokite 26. . . . . . . . . . . . . . .

Injection de Vapeur 27. . . . . . . . . . . . . . . . . .

Ventilation 28. . . . . . . . . . . . . . . . . . . . . . . . . . .

Hotte D'évacuation Type Voûte 28. . . . . . .

En Prise Directe 29. . . . . . . . . . . . . . . . . . . . .

Problêmes de la Ventilation 29. . . . . . . . . . .

Branchements de Service -

Normes et Codes 30. . . . . . . . . . . . . . . . . . . . .

Branchement de Gaz 31. . . . . . . . . . . . . . . . .

L'Installation Initiale 34. . . . . . . . . . . . . . . . . . .

Operation

Safety Information 15. . . . . . . . . . . . . . . . . . . .

Oven Control 16. . . . . . . . . . . . . . . . . . . . . . . . .

Suggested Times and Temperatures 17. . . .

Maintenance

Cleaning and Preventative Maintenance 19.

Troubleshooting Guide 20. . . . . . . . . . . . . . . .

Utilisation

Information de Sécurité 35. . . . . . . . . . . . . . . .

Oven Control 36. . . . . . . . . . . . . . . . . . . . . . . . .

Durées et Températures Suggérées 37. . . . .

Entretien

Nettoyage et Entretien Préventif 39. . . . . . . .

Guide de Détection des Pannes 40. . . . . . . .

Introduction

Oven Description and Specifications

The 900 Series enjoys the distinction of having the longest continuous production run of any oven manufactured by the G. S. Blodgett Company since its founding in 1848. The first 900 oven was marĆ keted in 1940 and while advancements in metallurĆ gy and more convenient and reliable controls have been incorporated over the years, the basic design of this unit has remained unchanged since its incepĆ tion.

GAS SPECIFICATIONS

Natural Gas Propane Gas

US Units SI Units US Units SI Units

Heating Value 1000 BTU/hr 37.3 MJ/m Specific Gravity (air=1.0) 0.63 0.63 1.53 1.53 Gas Manifold Pressure 5.0" W.C. 1.25 kPa 10.0" W.C. 2.49 kPa Oven Input

901 911 911P 951 961 961P, 966, 981

22,000 BTU 20,000 BTU 27,000 BTU 38,000 BTU 37,000 BTU 50,000 BTU

In establishing this record, the 900 Series has set industry wide standards for excellence in baking characteristics, performance, and reliability. In its primary applications, it remains unsurpassed for product quality. Simplicity of design and quality construction throughout assure years of troubleĆ free service if equipment is installed properly and given minimal periodic maintenance.

6.4 KW

5.9 KW

7.9 KW

11.1 KW

10.8 KW

14.6 KW

2550 BTU/hr 95.0 MJ/m

22,000 BTU 20,000 BTU 27,000 BTU 38,000 BTU 37,000 BTU 50,000 BTU

6.4 KW

5.9 KW

7.9 KW

11.1 KW

10.8 KW

14.6 KW

Main Burner Orifice Size

901 911 911P 951 961 961P, 966, 981

Pilot Burner Orifice Size 0.18" .45 mm .010" .25 mm

NOTE: * Multiple Twist Drill NOTE: Orifice sizes given are at sea level.

45 MTD* 46 MTD* 42 MTD* 34 MTD* 34 MTD* 30 MTD*

2.08 mm

2.05 mm

2.35 mm

2.8 mm

3.25 mm

54 MTD* 55 MTD* 53 MTD* 49 MTD* 49 MTD* 45 MTD*

1.39 mm

1.3 mm

1.5 mm

1.85 mm

2.1 mm

Introduction

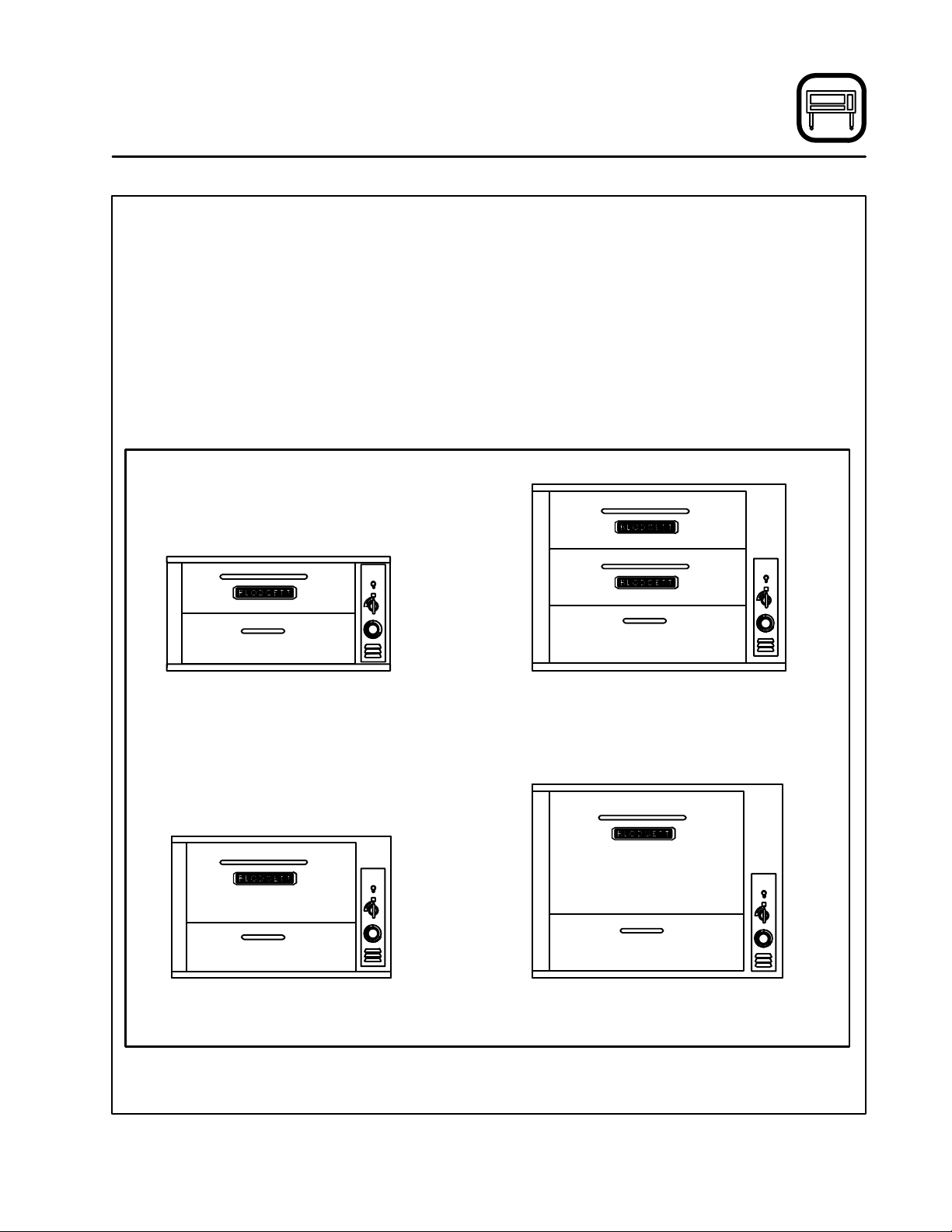

Oven Components

Ultra Rokite Deck - stone deck that absorbs heat

from below to cook the bottom of the product.

Deck Supports - hold the oven decks. Control Panel - contains components to control

the oven operation. Burner Compartment - located beneath the

cooking chamber. The burner compartment conĆ tains the combustion burners.

7" High Compartment

911 Ć 33" x 22" 911ĆP Ć 33" x 22" 961 Ć 42" x 32" 961ĆP Ć 42" x 32"

Combustion Burners - provide heat to the bakĆ ing chamber and the decks.

Deflector - diverts some of the heat from the combustion burners to the flue plates.

Flue Plates - located on the interior side walls of the cooking chamber. The flue plates conduct heat from the burners to the oven cavity. The heat cooks the top of the product before being vented from the oven.

Two 7" High Compartments

981 Ć 42" x 32"

12" High Compartment

901 Ć 33" x 22" 951 Ć 42" x 32"

16" High Compartment

966 Ć 42" x 32"

Figure 1

Installation

Delivery and Location

DELIVERY AND INSPECTION

All Blodgett ovens are shipped in containers to prevent damage. Upon delivery of your new oven:

D Inspect the shipping container for external damĆ

age. Any evidence of damage should be noted on the delivery receipt which must be signed by the driver.

D Uncrate the oven and check for internal damĆ

age. Carriers will accept claims for concealed damage if notified within fifteen days of delivery and the shipping container is retained for inĆ spection.

The Blodgett Oven Company cannot assume responsibility for loss or damage suffered in transit. The carrier assumed full responsibility for delivery in good order when the shipment was accepted. We are, however, prepared to assist you if filing a claim is necessary.

OVEN LOCATION

The well planned and proper placement of your oven will result in long term operator convenience and satisfactory performance.

The following clearances must be maintained beĆ tween the oven and any combustible or nonĆcomĆ bustible construction.

D Oven body right side - 6" (15cm) D Oven body left side - 6" (15cm) D Oven body back - 6" (15cm) D Oven body bottom - 6" (15cm)

Area must be accessible for proper servicing.

NOTE: On gas models, routine servicing can usuĆ

ally be accomplished within the limited movement provided by the gas hose reĆ straint. If the oven needs to be moved furĆ ther from the wall, the gas must first be turned off and disconnected from the oven before removing the restraint. Reconnect the restraint after the oven has been reĆ turned to its normal position.

It is essential that an adequate air supply to the oven be maintained to provide a sufficient flow of combustion and ventilation air.

D Place the oven in an area that is free of drafts. D Keep the oven area free and clear of all combusĆ

tibles such as paper, cardboard, and flammable liquids and solvents.

D Do not place the oven on a curb base or seal to

a wall. Either condition will restrict the proper flow of combustion and ventilation air resulting in damage to the oven.

Installation

Oven Assembly

PACKAGING

Before beginning assembly of the oven, check for all necessary components. In addition to the oven itself, legs, a proper vent, and/or other accessoĆ ries may be required.

900 Series ovens are packaged as follows:

Single Section Ovens

The following are packed in the oven:

D A set of 27Ć1/2" (70 cm) legs with attaching

hardware.

D Either a canopy or direct vent as specified D Either a natural gas or propane gas pressure

regulator as required.

Multiple Section Ovens

The following are packed inside the bottom secĆ tion:

D A set of legs of the appropriate length D Either a canopy or direct vent as specified D A back pipe of appropriate length with either a

natural gas or propane gas regulator attached

Additional Packaging

D Ultra Rokite decks for all 900 Series are packed

in a separate crate.

D The top section of multiple section ovens will alĆ

ways have the crown angle in position.

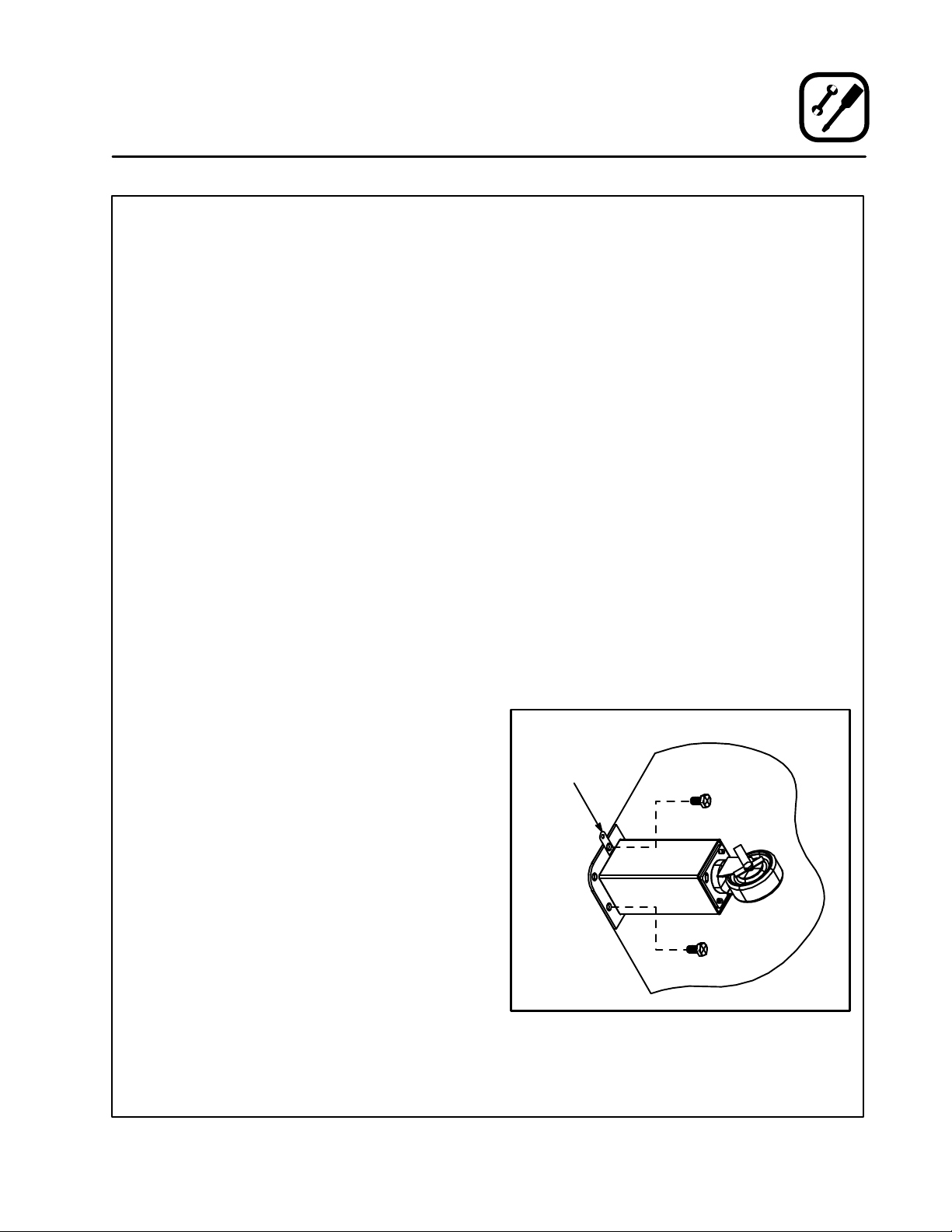

CASTER ATTACHMENT

1. Bolt supports to oven with 1/2-13 hex head bolts (casters with brakes should be facing front of oven.)

2. Carefully place oven onto the casters. (It will be necessary to have several persons lift oven off the pallet and set it onto the casters). EnĆ gage brakes on front casters.

NOTE: A fixed restraint must be provided if castĆ

ers are used in conjunction with a flexible connector for movable appliances. This restraint must secure the oven to a nonĆ movable surface to eliminate stress on the connector. If the oven is moved, the reĆ straint must be reconnected after the oven is returned to it's normal position.

Restraint Cable

Bracket

LEG ATTACHMENT

1. Put the oven onto a lift with the bottom of the oven down.

2. Each leg is attached by three bolts to the unĆ derside of the oven base frame.

Figure 2

Figure 3

Installation

Oven Assembly

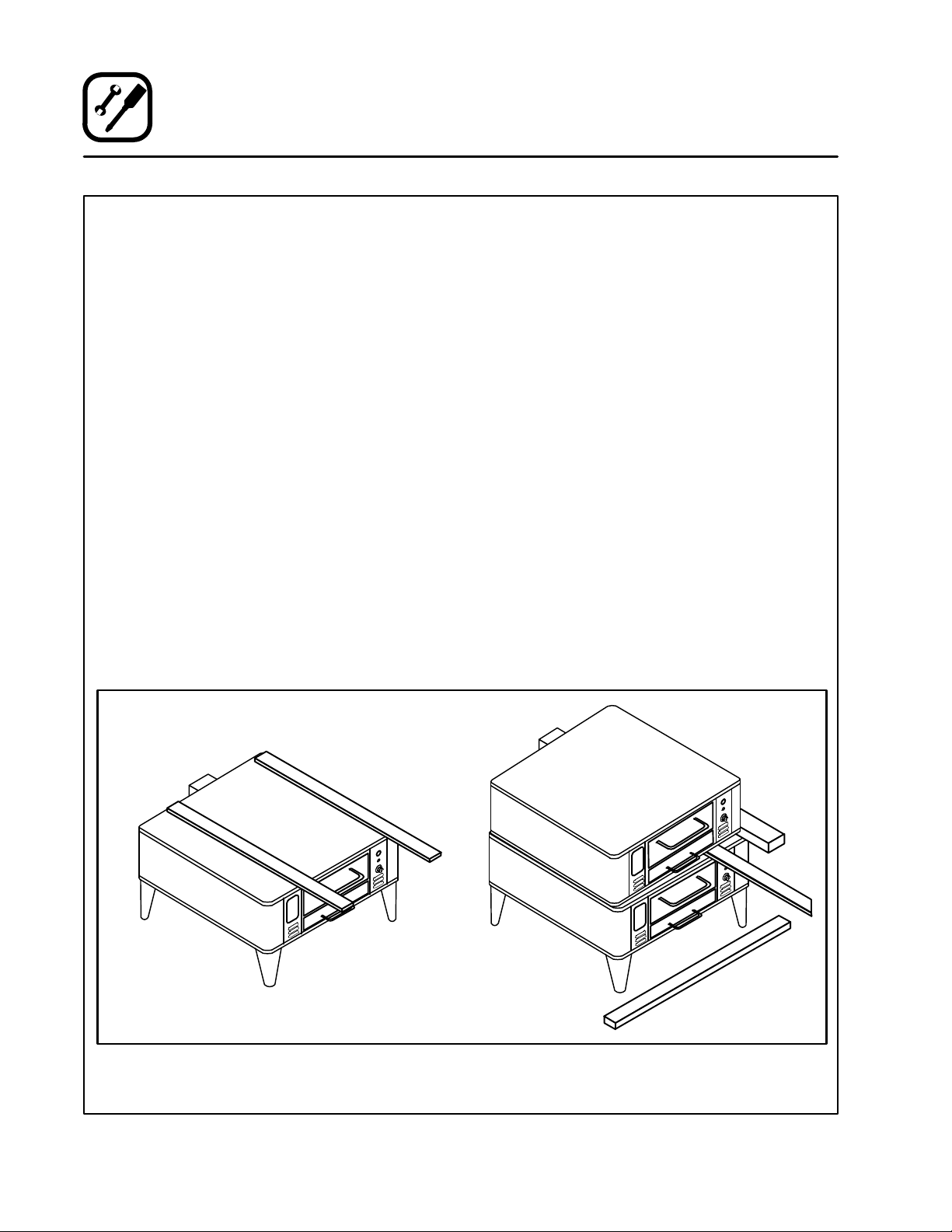

DOUBLE SECTION ASSEMBLY

1. Place lower section in predetermined place of installation.

2. Attach the legs (and casters if applicable) as previously described.

3. Using two 1" boards, place one near the edge of the oven and the other at the far side of the flue collar.

4. Lift the upper section and place on the boards. Push the top section across until the sections are even.

5. Remove the board from one side by placing a 2" x 4" approximately four feet long under the angle frame. Lift to remove the board.

6. Remove the other board in the same manner as above, allowing the upper section to come gently to rest in the proper position.

7. Install gas backĆpipes and pressure regulator.

8. Install the canopy or direct type vent as approĆ priate.

9. Remove all tags.

10. Level the ovens side to side and front to back by placing a spirit level on the base frame of the lower section and screwing the adjustable leg feet in or out as appropriate.

ULTRA ROKITE DECK

1. Slide the Ultra Rokite shelf through the door opening. Rest the shelf on the deflector and slide to the rear of the oven until it drops into the shelf support.

2. Refer to preĆheating instructions supplied with Ultra Rokite.

NOTE: Because of the weight of the Ultra Rokite

shelves, take care to avoid injury to yourĆ self or damage to the shelves when sliding sections into the oven.

NOTE: For model 981, Ultra Rokite is only availĆ

able as a bottom deck. DO NOT install the Ultra Rokite in the top baking compartĆ ment of a 981.

Double Section Assembly

Figure 4

STEAM INJECTION

As an optional feature, all 900 Series ovens may be supplied with steam jets for baking hard rolls, and vienna, french or other hard crusted breads. This item is also available as a kit which may be inĆ stalled in the field. To a baker, steam actually means an atmosphere of water vapor. Therefore, it is very important that the steam be low pressure (2Ć1/2 to 3 PSI), that condensate be taken from the steam line before it enters the oven, and that the steam be sufficiently saturated to give the vapor cloud effect required.

At least one quarter boiler horsepower for all large 900 Series compartment (42" x 32") or two small 900 Series compartments (33" x 22") is recomĆ mended. Several firms manufacture electric and gas fired steam generators ranging in size from 1/2 boiler horsepower upward. If the steam generĆ ator is mounted adjacent to the oven, line transĆ mission losses will be insignificant. If the steam source is located a considerable distance from the oven, line transmission losses must be considĆ ered in determining the proper size of the steam. Please refer to the accompanying diagram for the recommended installation of the steam injection system.

Installation

Oven Assembly

3/8" steam connection

on back of oven

3/8" Pipe

1/2" Riser

See Note 1

Pressure Gauge

See Note 2

1/2" Riser

WARNING!! Gas Flame in oven must be turned off

when steam is in use.

Steam Separator, make from 1Ć1/2" pipe Ć 12" long.

Hand Operated

Valve

3/4" Minimum

Pressure Reducing Valve

To Drain

Boiler

From Steam Source

Trap

NOTES:

1. 3/8" Control Valve. Use dial type handle to obtain uniform bakeĆtoĆbake results

2. Ideal steam condition at this valve, 2Ć3#PSI, 224Ć230 F.

Figure 5

Water

Level

Installation

Ventilation

Blodgett gas deck ovens are direct fired. Heat and flue products from the burners are introduced diĆ rectly into the baking compartment. As a result, improper venting can have a detrimental effect on the baking characteristics of the oven. A properly designed ventilation system will allow the oven to function properly, while removing unwanted vaĆ pors and products of combustion from the operĆ ating area.

This oven may be vented using either:

D A mechanically driven, canopy type, exhaust

hood, or

D A direct flue arrangement.

U.S. and Canadian installations

Refer to your local ventilation codes. In the abĆ sence of local codes, refer to the National ventilaĆ tion code titled, Standard for the Installation of

Equipment for the Removal of Smoke and Grease Laden Vapors from Commercial Cooking EquipĆ ment", NFPAĆ96ĆLatest Edition.

General export installations

Installation must conform with Local and National installation standards. Local installation codes and/or requirements may vary. If you have any questions regarding the proper installation and/or operation of your Blodgett oven, please contact your local distributor. If you do not have a local disĆ tributor, please call the Blodgett Oven Company at 0011Ć802Ć860Ć3700.

THE BLODGETT OVEN COMPANY CANNOT ASĆ SUME RESPONSIBILITY FOR LOSS OR DAMAGE SUFFERED AS A RESULT OF IMPROPER INSTALĆ LATION.

CANOPY TYPE EXHAUST HOOD

A mechanically driven, canopy type exhaust hood is the preferred method of ventilation.

The hood should be sized to completely cover the equipment plus an overhang of at least 6" (15 cm) on all sides not adjacent to a wall. The distance from the floor to the lower edge of the hood should not exceed 7' (2.1m).

The capacity of the hood should be sized approĆ priately with provisions for an adequate supply of make up air. Capacity is generally expressed in ft3/min (CFM). 1 CFM of natural gas burned with just enough air for complete combustion proĆ duces 11 CFM of combustion products. In virtually all appliances some excess air is used. This volĆ ume of excess air is added to the flue products flowing from the appliance.

NOTE: Consult your local exhaust hood contracĆ

tor for your specific installation.

Installing the canopy hood draft diverter

Ovens ordered for hood venting are supplied with a draft diverter. Install the draft diverter as follows:

1. Place the diverter over the flue connector with the open area facing the front of the oven. See Figure 6.

2. Secure both ends with the sheet metal screws provided.

Draft Diverter

WARNING: Failure to properly vent the oven can be

hazardous to the health of the operator and may result in operational problems, unsatisfactory baking and possible damĆ age to the equipment.

Damage sustained as a direct result of imĆ proper ventilation will not be covered by the Manufacturer's warranty.

Front of

Oven

Figure 6

DIRECT FLUE ARRANGEMENT

When the installation of a mechanically driven exĆ haust hood is impractical the oven may be vented by a direct flue arrangement.

WARNING!! It is essential that the direct flue be

installed as follows. Incorrect installation will result in unsatisfactory baking and oven damage.

The flue must be class B or better with a diameter of 6" (15 cm). The height of the flue should rise 6Ć8 ft (2Ć2.5 m) above the roof of the building or any proximate structure. Never direct vent the oven into a hood. The flue should be capped with a UL Listed type vent cap to isolate the unit from exterĆ nal environmental conditions.

The direct vent cannot replace air consumed and vented by the oven. Provisions must be made to supply the room with sufficient makeĆup air. To inĆ crease the supply air entering the room, a ventilaĆ tion expert should be consulted.

Installing the draft hood

Ovens ordered for direct venting are supplied with a draft hood. Install the draft hood as follows:

1. Place the draft hood over the flue connector. See Figure 7.

2. Secure both ends with the sheet metal screws provided.

Installation

Ventilation

Flue

Draft Hood

Front of

Oven

Figure 7

VENTING PROBLEMS

Blodgett gas deck ovens use the natural principal of heat rising as the basic method of ventilation. If the venting of any deck oven is either restricted or forced in any way the baking characteristics of the oven will be adversely affected.

Examples of forced venting include:

D installation of a fan in a direct vent pipe D use of a canopy type hood without the draft diĆ

verter

Examples of restricted venting include:

D use of tees and elbows D long horizontal runs

Installation

Utility Connections - Standards and Codes

THE INSTALLATION INSTRUCTIONS CONĆ TAINED HEREIN ARE FOR THE USE OF QUALIĆ FIED INSTALLATION AND SERVICE PERSONNEL ONLY. INSTALLATION OR SERVICE BY OTHER THAN QUALIFIED PERSONNEL MAY RESULT IN DAMAGE TO THE OVEN AND/OR INJURY TO THE OPERATOR.

Qualified installation personnel are individuals, a firm, a corporation, or a company which either in person or through a representative are engaged in, and responsible for:

D the installation or replacement of gas piping

and the connection, installation, repair or servĆ icing of equipment.

Qualified installation personnel must be experiĆ enced in such work, familiar with all precautions required, and have complied with all requirements of state or local authorities having jurisdiction.

U.S. and Canadian installations

Installation must conform with local codes, or in the absence of local codes, with the National Fuel

Gas Code, NFPA54/ANSI Z223.1-Latest Edition, the Natural Gas Installation Code CAN/CGAĆ B149.1 or the Propane Installation Code, CAN/ CGAĆB149.2 as applicable.

The ventilation of this oven should be in accorĆ dance with local codes. In the absence of local codes, refer to the National ventilation code titled, Standard for the Installation of Equipment for the

Removal of Smoke and Grease Laden Vapors from Commercial Cooking Equipment", NFPAĆ96ĆLatest

Edition.

General export installations

Installation

Gas Connection

GAS PIPING

A properly sized gas supply system is essential for maximum oven performance. Piping should be sized to provide a supply of gas sufficient to meet the maximum demand of all appliances on the line without loss of pressure at the equipment.

Example:

NOTE: BTU values in the following example are

for natural gas.

You purchase a Model 911 deck oven to add to your existing cook line.

1. Add the BTU rating of your current appliances. Pitco Fryer 120,000 BTU

6 Burner Range 60,000 BTU Convection Oven 50,000 BTU Total 230,000 BTU

2. Add the BTU rating of the new oven to the toĆ tal.

Previous Total 230,000 BTU 911 20,000 BTU New Total 250,000 BTU

3. Measure the distance from the gas meter to the cook line. This is the pipe length. Let's say the pipe length is 40' (12.2 m) and the pipe size is 1" (2.54 cm).

4. Use the appropriate table to determine the toĆ tal capacity of your current gas piping.

The total capacity for this example is 320,000 BTU. Since the total required gas pressure, 250,000 BTU is less than 320,000 BTU, the current gas piping will not have to be inĆ creased.

NOTE: The BTU capacities given in the tables are

for straight pipe lengths only. Any elbows or other fittings will decrease pipe capaciĆ ties. Contact your local gas supplier if you have any questions.

Maximum Capacity of Iron Pipe in Cubic Feet

of Natural Gas Per Hour

(Pressure drop of 0.5 Inch W.C.)

Pipe eng

(ft)

10 360 680 1400 2100 3950 20 250 465 950 1460 2750 30 200 375 770 1180 2200 40 170 320 660 990 1900 50 151 285 580 900 1680 60 138 260 530 810 1520 70 125 240 490 750 1400 80 118 220 460 690 1300 90 110 205 430 650 1220

100 103 195 400 620 1150

From the National Fuel Gas Code Part 10 Table 10Ć2

Maximum Capacity of Pipe in Thousands of

BTU/hr of Undiluted P.P. Gas at 11" W.C.

(Pressure drop of 0.5 Inch W.C.)

Pipe Length

(ft)

10 608 1146 3525 20 418 788 2423 30 336 632 1946 40 287 541 1665 50 255 480 1476 60 231 435 1337 70 215 404 1241 80 198 372 1144 90 187 351 1079

100 175 330 1014

From the National Fuel Gas Code Part 10 Table 10Ć15

Nominal Size, Inches

3/4" 1" 1Ć1/4" 1Ć1/2" 2"

Outside Diameter, Inches 3/4" 1" 1Ć1/2"

Installation

Gas Connection

PRESSURE REGULATION AND TESTING

900 Series ovens are rated from 20,000 to 50,000 BTU/Hr. (6.4 to 14.6 kW/Hr.) per section. Each oven has been adjusted at the factory to operate with the type of gas specified on the rating plate.

Inlet Pressure

Natural Propane

Min Max Min Max

W.C. 7.0 10.5 11.0 13.0 kPa 1.43 2.61 2.74 3.23 Manifold Pressure

Natural Propane W.C. 5.0 10.0 kPa 1.24 2.49

D Inlet Pressure - the pressure of the gas before

it reaches the oven.

D Manifold Pressure - the pressure of the gas

as it enters the main burner(s).

D Min - the minimum pressure recommended to

operate the oven.

D Max - the maximum pressure at which the

manufacturer warrants the oven's operation.

Each oven is supplied with a regulator to maintain the proper gas pressure. The regulator is essenĆ

tial to the proper operation of the oven and must be installed. It is preset to provide the oven

with 3.5" W.C. (0.87 kPa) for natural gas and 10.5" W.C. (2.50 kPa) for Propane at the manifold.

DO NOT INSTALL AN ADDITIONAL REGULATOR WHERE THE OVEN CONNECTS TO THE GAS SUPPLY.

Prior to connecting the oven, gas lines should be thoroughly purged of all metal filings, shavings, pipe dope, and other debris. After connection, the oven should be checked for correct gas pressure.

Installation must conform with local codes, or in the absence of local codes, with the National Fuel

Gas Code, NFPA54/ANSI Z223.1-Latest Edition, the Natural Gas Installation Code CAN/CGAĆ B149.1 or the Propane Installation Code, CAN/ CGAĆB149.2 as applicable.

The oven and its individual shutoff valve must be disconnected from the gas supply piping system during any pressure testing of that system at test pressures in excess of 1/2 psig (3.45kPa).

The oven must be isolated from the gas supply piping system by closing its individual manual shutoff valve during any pressure testing of the gas piping system at test pressures equal or less than 1/2 psig (3.45kPa).

GAS HOSE RESTRAINT

If the oven is mounted on casters, a commercial flexible connector with a minimum of 3/4" (1.9 cm) inside diameter must be used along with a quick connect device.

The restraint, supplied with the oven, must be used to limit the movement of the unit so that no strain is placed upon the flexible connector. With the restraint fully stretched the connector should be easy to install and quick connect.

The restraint (ie: heavy gauge cable) should be 1,000 lb. (453 kg) test load and should be attached without damaging the building. DO NOT use the gas piping or electrical conduit for the attachment of the permanent end of the restraint! Use anchor bolts in concrete or cement block. On wooden walls, drive hi test wood lag screws into the studs of the wall.

1. Mount the supplied bracket to the leg bolt just below the gas inlet. See Figure 8.

2. The clip on restraining cable can be attached to the mounting bracket.

Back of Oven

Restraint

Cable Bracket

Installation

Gas Connection

WARNING!! If the restraint is disconnected for any

reason it must be reconnected when the oven is returned to its original position.

U.S. and Canadian installations

The connector must comply with the Standard for Connectors for Movable Gas Appliances, ANSI Z21.69 or Connectors For Moveable Gas ApĆ pliances CAN/CGAĆ6.16 and a quick disconnect device that complies with the Standard for QuickĆ Disconnect Devices for Use With Gas Fuel, ANSI Z21.41 or Quick Disconnect For Use With Gas Fuel CAN 1Ć6.9. Adequate means must be provided to

limit the movement of the appliance without deĆ pending on the connection and the quick disconĆ nect device or its associated piping. Adequate means must be provided to limit the movement of the appliance without depending on the connecĆ tion and the quick disconnect device or its associĆ ated piping.

General export installations

The restraint and quick connect must conform with Local and National installation standards. LoĆ cal installation codes and/or requirements may vary. If you have any questions regarding the propĆ er installation and/or operation of your Blodgett oven, please contact your local distributor. If you do not have a local distributor, please call the Blodgett Oven Company at 0011Ć802Ć860Ć3700.

Double stacked unit shown. Use the same procedure for single units with 25" (64 cm) legs.

Figure 8

Installation

Initial Startup

ADJUSTMENTS ASSOCIATED WITH INITIAL INSTALLATION

Each oven, and its component parts, have been thoroughly tested and inspected prior to shipĆ ment. However, it is often necessary to further test or adjust the oven as part of a normal and proper installation. These adjustments are the responsiĆ bility of the installer, or dealer. Since these adjustĆ ments are not considered defects in material or workmanship, they are not covered by the Original Equipment Warranty. They include, but are not limited to:

D calibration of the thermostat D adjustment of the doors D burner adjustments D leveling D testing of gas pressure D tightening of fasteners

No installation should be considered complete without proper inspection, and if necessary, adĆ justment by qualified installation or service perĆ sonnel.

Operation

Safety Information

THE INFORMATION CONTAINED IN THIS SECĆ TION IS PROVIDED FOR THE USE OF QUALIFIED OPERATING PERSONNEL. QUALIFIED OPERATĆ ING PERSONNEL ARE THOSE WHO HAVE CAREFULLY READ THE INFORMATION CONĆ TAINED IN THIS MANUAL, ARE FAMILIAR WITH THE FUNCTIONS OF THE OVEN AND/OR HAVE HAD PREVIOUS EXPERIENCE WITH THE OPĆ ERATION OF THE EQUIPMENT DESCRIBED. ADĆ HERENCE TO THE PROCEDURES RECOMĆ MENDED HEREIN WILL ASSURE THE ACHIEVEMENT OF OPTIMUM PERFORMANCE AND LONG, TROUBLEĆFREE SERVICE.

SAFETY TIPS For your safety read before operating

What to do if you smell gas:

D DO NOT try to light any appliance. D DO NOT touch any electrical switches. D Use an exterior phone to call your gas supplier

immediately.

D If you cannot reach your gas supplier, call the

fire department.

General safety tips:

D DO NOT use tools to turn off the gas control. If

the gas cannot be turned off manually do not try to repair it. Call a qualified service technician.

D If the oven needs to be moved for any reason,

the gas must be turned off and disconnected from the unit before removing the restraint cable. Reconnect the restraint after the oven has been returned to its original location.

Please take the time to read the following operatĆ ing instructions. They are the key to the successful operation of your Blodgett deck oven.

WARNING!! In the event of a loss of pilot, allow a five

(5) minute shut off period before attemptĆ ing to relight the oven.

Operation

Oven Control

CONTROL DESCRIPTION

1. AUTOMATIC SAFETY PILOT VALVE - proĆ vides complete gas shutĆoff in the event of piĆ lot failure.

2. MANUAL CONTROL VALVE - provides manĆ ual control of gas flow to the main burner through the thermostat.

3. THERMOSTAT - Provides regulation of oven temperature at setting selected by the oven operator.

OPERATION Lighting

1. Turn the MANUAL CONTROL VALVE (2) to OFF.

2. Push the red button on the AUTOMATIC SAFETY PILOT VALVE (1).

3. Apply a lighted match or taper to pilot burner.

4. After pilot burner lights, continue to depress red button for about 30 seconds and release.

5. Turn the MANUAL CONTROL VALVE (2) to ON.

6. Set THERMOSTAT (3) to desired temperature.

Preheating

1. On initial startup, preheat the oven to 500_F (260_C) two hours prior to loading and check oven periodically. This will allow paint to set properly.

D The deck is intended for cooking pizza and

bread products, other types of food may be cooked in pans or containers.

D Load each baking shelf evenly. D Do not allow pans to touch each other or sides

of oven.

D Do not load additional products after goods

have begun to bake.

D Open doors as seldom as possible. D In two shelf ovens, load lower compartment first.

To turn the oven off

1. Turn the MANUAL CONTROL VALVE (2) to OFF.

Figure 9

Product _F _C Cook Time

Meats

Beef

Ribs

Rolled, boneless Hip or rump, boneless

Veal

BoneĆin cuts Boned cuts

Lamb

Leg or shoulder Shoulder, boned

Pork

Fresh boneĆin cuts Fresh boned cuts Sliced ham (2" thick) Picnic hams Hams Bacon Sausages, links, patties Frankfurters Meat pies, deep dish

325_F

325_F 325_F

350_F 350_F 325_F 325_F 325_F 350_F 350_F 325_F 450_F

Operation

Suggested Times and Temperatures

165_C

165_C 165_C

175_C 175_C 165_C 165_C 165_C 165_C 175_C 165_C 230_C

rare Ć 16 mins/lb med Ć 20 mins/lb well Ć 25 mins/lb add 10 mins/lb to above times 30 mins/lb

25 mins/lb 30 mins/lb

35 mins/lb 40 mins/lb

30Ć40 mins/lb 40Ć50 mins/lb 1 1/2 hrs 35 minss/lb 25Ć30 minss/lb depends on degree of doneness 30 mins/lb 8Ć10 minss/lb 12Ć15 mins/lb

Poultry (Weights are for unstuffed birds. Stuffed, add 15 mins/lb)

Chickens, 2Ć3 lbs Chickens, over 5 lbs Chicken pies Turkeys, 10Ć16 lbs Turkeys, 25 lbs Ducks Geese

Fish

Fish, whole Fish fillets Shrimp fondue Lobster Oysters, casino Oysters, devilled Oysters, Rockefeller Salmon loaf

NOTE: Actual times and temperatures may vary considerably from those shown above. They are affected by weight of load, temperaĆ

ture of the product, recipe, type of pan and calibration of thermostat. Should your recipe vary write in your proven time and temperature for ready reference.

350_F 325_F 450_F 325_F 325_F

350_F 350_F 350_F 400_F 350_F 350_F 450_F 350_F

175_C 165_C 230_C 165_C 165_C

175_C 175_C 175_C 200_C 175_C 175_C 230_C 175_C

35 mins/lb 20Ć25 mins/lb 15Ć25 mins/lb 18Ć20 mins/lb 15Ć18 mins/lb Same as chickens Same as turkeys

15 mins/lb 15Ć20 mins/lb 45Ć60 mins/lb Approximately 20 mins/lb 15 mins 15 mins 10 mins 45Ć90 mins./lb.

Operation

Suggested Times and Temperatures

Product _F _C Cook Time

Baked Vegetables

Bananas Boston Beans Carrots Egg plant Macaroni Stuffed peppers Potatoes Tomatoes

Cheese

Cheese fondue Cheese loaf Toasted cheese Cheese souffle Au gratin dishes

Baked Goods

Breads

Bread, white, yeast Raisin Breads, rye

Rolls

Rolls, standard white Rolls, Parker House Biscuits Danish pastry

Pies

Fresh Fruit Pies, precooked filling Pie shells Pies, custard

Cakes

Cookies Cheesecake, standard Devil's food White layers

350_F 250_F 400_F 350_F 350_F 350_F 400_F 350_F

350_F 325_F 350_F 300_F 450_F

375Ć425_F

400_F 375_F

375Ć400_F 400Ć425_F 375Ć400_F 375Ć400_F

375Ć400_F

475_F 400Ć450_F 325Ć450_F

400Ć475_F

350_F 360Ć375_F 350Ć375_F

175_C 120_C 200_C 175_C 175_C 175_C 200_C 175_C

175_C 165_C 175_C 150_C 230_C

230_C 200_C 190_C

200_C 220_C 200_C 200_C

200_C 245_C 230_C 230_C

245_C 175_C 190_C 190_C

15Ć20 mins/lb 8 hrs Until tender Until tender 15Ć25 mins/lb 25 mins/lb 45 Ć 1 1/2 hrs 15Ć20 mins/lb

40 mins/lb 40 mins/lb 15 mins/lb 20 mins/lb Until browned

30Ć45 mins 40 mins 49Ć90 mins

20Ć45 mins 15Ć20 mins 15Ć25 mins 20Ć35 mins

50Ć60 mins 20Ć35 mins 15 mins Depending upon mix

8Ć15 mins 40 mins 20Ć25 mins 20Ć35 mins

Desserts and Puddings

Baked apples Brown Betty Fruit pudding Indian pudding Rice pudding

NOTE: Actual times and temperatures may vary considerably from those shown above. They are affected by weight of load, temperaĆ

ture of the product, recipe, type of pan and calibration of thermostat. Should your recipe vary write in your proven time and temperature for ready reference.

400_F

325_F

375_F

325_F

350_F

200_C 165_C 190_C 165_C 175_C

Approximately 1 hr 45Ć60 mins 1 hr 3 hrs variable

Maintenance

Cleaning and Preventative Maintenance

CLEANING THE OVEN

Painted and stainless steel ovens may be kept clean and in good condition with a light oil.

1. Saturate a cloth, and wipe the oven when it is cold.

2. Dry the oven with a clean cloth.

On the stainless front or interiors, deposits of baked on splatter may be removed with any nonĆ toxic industrial stainless steel cleaner. Heat tint and heavy discoloration may be removed with any nonĆtoxic commercial oven cleaner.

1. Apply cleaners when the oven is cold, and alĆ ways rub with the grain of the metal.

Clean Ultra Rokite decks with a triangular scraper used for cleaning broiler grids. IMPORTANT -

DO NOT use water or any other liquids to clean the deck!

Clean the aluminized interior portion of the oven with a mild detergent. DO NOT use caustic soluĆ tions such as ammonia, lye or soda ash. DO NOT use domestic oven cleaners. Any of these prodĆ ucts will damage the aluminum coating.

Daily Cleaning

D Remove residue from beneath the doors with a

small broom or brush.

Weekly Cleaning

D Brush out the combustion compartment and

control area.

6 Month Cleaning

D Clean secondary air ducts and air entry ports.

NOTE: If the oven is moved the restraint must be

reconnected after the unit is returned to it's regular position.

PREVENTATIVE MAINTENANCE

The best preventative maintenance measures are, the proper installation of the equipment and a proĆ gram for routinely cleaning the ovens.

This oven requires no lubrication, however, the venting system should be checked annually for possible deterioration resulting from moisture and corrosive flue products.

If maintenance or repairs are required, contact the factory, the factory representative or a local Blodgett service company.

Maintenance

Troubleshooting Guide

POSSIBLE CAUSE(S) SUGGESTED REMEDY

SYMPTOM: Strong bottoms on the bakes

S Too much bottom heat S High gas pressure S Faulty flue (strong direct vent) S Product left in the oven too long

SYMPTOM: Uneven bakes

S Poor ventilation S Oven doors left open too long S Improper scaling of dough S Fluctuating gas pressure S Warped pans

SYMPTOM: Product burning

S Thermostat set too high S Product left in the oven too long S ByĆpass flame too high S High gas pressure S Thermostat out of calibration S Heat deflectors worn out

S Reduce cook temperature and increase time S * S * S Shorten cook time

S * S Do not open door unnecessarily S Scale dough consistently S * S Change pans

S Reduce cook temperature S Shorten cook time S * S * S * S *

*Denotes remedy is a difficult operation and should be performed by qualified personnel only. It is recommended, however, that All repairs and/or adjustments be done by your local Blodgett service agency and not by the owner/operator. Blodgett cannot asĆ sume responsibility for damage as a result of servicing done by unqualified personnel.

POSSIBLE CAUSE(S) SUGGESTED REMEDY

SYMPTOM: Product dried out

Maintenance

Troubleshooting Guide

S Oven temperature too low S Not using enough water in the mix S Thermostat out of calibration S Faulty flue (strong direct vent)

SYMPTOM: Extended baking times

S Temperature setting too low S Low gas pressure S Strong ventilation S Excessive door openings

S Increase cook temperature S Increase water in product mix S * S *

S Increase cook time S * S * S Do not open door unnecessarily

Introduction

Description et Spécifications du Four

La Série 900 se distingue de tous les fours fabriĆ qués par la G.S. Blodgett Company en raison de sa production continue depuis la création de l'enĆ treprise en 1848. Le premier four 900 fut vendu en 1940 et bien que des avancements métallurgiĆ ques ainsi que des commandes plus pratiques et fiables aient été incorporées, la conception de base de cette unité reste inchangée depuis sa création.

SPECIFICATIONS POUR GAZ

Gaz Naturel Gaz Propane

Unités US Unités SI Unités US Unités SI

Valeur de Chauffe 1000 BTU/hr 37.3 MJ/m Gravité Specifique (air=1.0) 0.63 0.63 1.53 1.53 Pression arrivée de gaz au

collecteur Consommation Four

901 911 911P, 916, 931 951 961 961P, 966, 981

5.0" W.C. 1.25 kPa 10.0" W.C. 2.49 kPa

22,000 BTU 20,000 BTU 27,000 BTU 38,000 BTU 37,000 BTU 50,000 BTU

En établissant ce record, les fours 900 ont établi des standards d'excellence de caractéristiques, performances et fiabilité de cuisson. Au niveau des applications primaires, la qualité des produits des fours est sans égale. La simplicité de sa conĆ ception ainsi que la qualité de sa construction asĆ surent des années de service sans problèmes si l'appareil est monté correctement et reçoit un enĆ tretien périodique minimal.

5.9 KW

7.9 KW

11.1 KW

10.8 KW

14.6 KW

2550 BTU/hr 95.0 MJ/m

22,000 BTU 20,000 BTU 27,000 BTU 38,000 BTU 37,000 BTU 50,000 BTU

5.9 KW

7.9 KW

11.1 KW

10.8 KW

14.6 KW

Brûleur principal taille orifice

901 911 911P, 916, 931 951 961 961P, 966, 981

Brûleur veilleuse taille orifice 0.18" .45 mm .010" .25 mm

REMARQUE:* Mèche hélicoïdale multiple REMARQUE:Les tailles des orifices citées ciĆdessus sont au niveau de la mer.

45 MTD* 46 MTD* 42 MTD* 34 MTD* 34 MTD* 30 MTD*

2.08 mm

2.05 mm

2.35 mm

2.8 mm

3.25 mm

54 MTD* 55 MTD* 53 MTD* 49 MTD* 49 MTD* 45 MTD*

1.39 mm

1.3 mm

1.5 mm

1.85 mm

2.1 mm

Introduction

Éléments du Four

Plateforme de rokite - plateforme de pierre qui

absorbe la chaleur du bas du four pour cuire le dessous du produit.

Supports de plateforme - supportent les plateĆ formes du four.

Panneau de Contrôle - contient les câblages et les éléments permettant de contrôler le fonctionĆ nement du four.

Compartiment des brûleurs - situé au-desĆ sous de la chambre de cuisson. Ce compartiment contient les brûleurs à combustion directe.

Brûleurs à combustion directe - fournissent la chaleur à la chambre de cuisson et aux plateĆ formes.

Déflecteur - détourne une partie de la chaleur des brûleurs à combustion directe vers les plaques tubulaires.

Plaques tubulaires - situées sur les parois intéĆ rieures de la chambre de cuisson. Les plaques tuĆ bulaires conduisent la chaleur des brûleurs à la cavité du four. La chaleur cuit le dessus du produit avant d'être évacuée du four.

Compartiment haut de 17.8 cm

911 Ć 83.8 x 55.9 cm 911ĆP Ć 83.8 x 55.9 cm 961 Ć 106.7 x 81.3 cm 961ĆP Ć 106.7 x 81.3 cm

Compartiment haut de 30.5 cm

901 106.7 x 81.3 cm 951 Ć 106.7 x 81.3 cm

Deux compartiments hauts de 17.8 cm

981 Ć 106.7 x 81.3 cm

Compartiment haut de 40.6 cm

966 Ć 106.7 x 81.3 cm

Figure 10

Installation

Livraison et Implantation

LIVRAISON ET INSPECTION

Tous les fours sont expédiés en conteneurs. A la réception de votre four Blodgett vous devez:

D Vérifier que les emballages ne sont pas abimés.

Toute défection dans l'emballage doit être noĆ tée sur l'accusé de reception de la marchanĆ dise; celuiĆci doit être signé par le chauffeur.

D Sortir le four de son emballage et vérifier son bon

état. Les transporteurs n'acceptent les réclamaĆ tions et plaintes que si elles sont faites dans les quinze jours qui suivent la livraison et si l'embalĆ lage a été conservé afin d'être inspecté.

La Blodgett Oven Co., n'est pas responsable des dégâts subis pendant le transport. Le transporteur est seul responsable de la livraiĆ son du matériel en bon état lorsque l'expédiĆ tion a été acceptée. Néanmoins, nous sommes à votre disposition pour vous aider à composer votre dossier de réclamation.

IMPLANTATION DU FOUR

L'implantation correcte et bien étudiée du four sera à l'avantage à long terme de l'opérateur et permettra d'obtenir un rendement satisfaisant.

Les espaces de dégagement ciĆdessous doivent être prévus entre le four et toute construction comĆ bustible ou non.

D Côté droit du four - 15 cm D Côté gauche du four - 15 cm D Arrière du four - 15 cm D Dessous du four - 15 cm

L'emplacement doit être facilement accessible.

REMARQUE:L'entretien régulier peut en général

être effectué dans les limites du déĆ placement que permet la chaîne de retenue. Si le four doit être plus écarĆ té du mur, l'alimentation en gaz doit être coupée et la canalisation déĆ branchée du four avant d'enlever la chaîne. CelleĆci doit être utilisée pour empêcher d'exercer toute contrainte sur le coupleur de gaz.

Il est essentiel qu'une circulation d'air adéquate au four soit maintenue pour apporter un débit d'air de combustion et de ventilation suffisant.

D L'emplacement ne doit pas avoir de courants

d'air.

D Maintenez la zone du four libre et dégagée de

tous matériaux combustibles tels que le papier, le carton, ainsi que les liquides et solvants inĆ flammables.

D Le four ne doit pas être placé sur une surface inĆ

curvée ou fixé au mur. L'empêcherait l'air de cirĆ culer librement vers le compartiment de comĆ bustion et par conséquent produirait une mauvaise ventilation.

Installation

Montage du Four

EMBALLAGE

Avant de commencer le montage du four il faut véĆ rifier que tous ses composants sont présents. En plus du four, luiĆméme, il faut des pieds, un système de ventilation et/ou d'autres accessoires.

Les fours de la série 900 sont emballés de la façon suivante:

Pour les sections simples:

Les pièces suivantes sont emballées dans le four:

D Un ensemble de pieds de 70 cm avec sa bouĆ

lonnerie de fixation.

D Une hotte de ventilation type voûte ou à prise diĆ

recte suivant les spécifications.

D Un régulateur de pression de gaz naturel ou

propane suivant les exigences.

Pour les sections multiples:

Les pièces suivantes sont emballées dans le compartiment inférieur:

D Des pieds d'une longueur appropriée. D Une hotte de ventilation type voûte ou à prise diĆ

recte suivant les spécifications.

D Un tuyau arrière d'une longueur appropriée auĆ

quel est fixé un régulateur de pression de gaz naturel ou propane.

Emballages supplémentaires

D Les plaques cordiérites de tous les modèles

900 sont emballés dans un carton séparé.

D Les grilles intermédiaires en métal déployé des

fours 901, 916, 951 et 966 sont expédiées fixées en position.

D L'angle du sommet du compartiment supérieur

des fours à compartiments multiples sera touĆ jours en position.

ASSEMBLAGE DES PIEDS

1. Pousser le four, couché sur le dos, sur un éléĆ vateur.

2. Chaque pied est fixé par trois boulons sous la base du four.

FIXATION DES ROULETTES

1. Boulonnez les supports à celuiĆci au moyen de boulons de 1/2Ć13 à tête hex (les roulettes freinées doivent être tournées vers le devant du four).

2. Faites reposer avec précaution le four sur les roulettes. (Il sera nécessaire de le faire soulevĆ er de la palette et de le faire reposer sur les roulettes par plusieurs personnes.) Serrez les freins des roulettes avant.

REMARQUE:Un dispositif de retenue fixe doit être

fourni si des roulettes sont utilisés avec un connecteur flexible pour des appareils portatifs. Ce dispositif doit fixer le four à une surface immobile pour éliminer toute contrainte pouĆ vant être subie par le connecteur. Si le four est déplacé, il faut rebrancher le connecteur après avoir remis le four en position normale.

Cornière de retenue

du câble

Figure 11

Installation

Montage du Four

MONTAGE DE LA SECTION DOUBLE

1. Mettre la section inférieure à l'emplacement déterminé.

2. Fixer les pieds (et les roulettes, le cas échéant) comme décrit ciĆdessus.

3. Prendre deux planches de 1 po. cm; en mettre une près du bord du four et l'autre planche au côté éloigné de la bague du tuyau.

4. Soulever la section supérieure et la positionĆ ner sur les planches. Pousser la section supéĆ rieure jusqu'à ce que les sections soient aligĆ nées.

5. Retirer d'un côté la planche en mettant une planche de 2 x 4 po. d'environ quatre pieds de long sous le bâti angulaire. Soulever pour reĆ tirer la planche.

6. Retirer l'autre planche de la même façon, en laissant la section supérieure se mettre douceĆ ment en position correcte.

7. Monter les tuyaux arrière et le régulateur de pression.

8. Monter la hotte type voûte ou à prise directe selon le cas.

9. Retirer toutes les étiquettes.

10. Mettre de niveau les fours aux côtés et à l'avant et à l'arrière; mettre un niveau à bulle sur le bâti de base de la section inférieure et visser ou déĆ visser les pieds réglables selon le besoin.

DES PLAQUES EN ROKITE

1. Saisir la plaque en Rokite dans l'ouverture de la porte. La glisser par l'ouverture de la porte vers l'arrière du four jusqu'à ce qu'elle repose la plaque sur le support de plaque.

2. Référer à preĆchauffage instructions approviĆ sionnèes avec Rokite.

REMARQUE:A cause du poids des plaques en RoĆ

kite, faites attention de ne pas vous blesser ou d'abîmer les plaques lorsĆ que vous les faites glisser dans le four.

REMARQUE:Pour le model 981, la plaque en RoĆ

kite est seulement disponible comme plateforme inférieure. N'installez pas ultra la plaque en Rokite dans le compartiment supérieur de traiteĆ ment au four des 981.

Double Section Assembly

Figure 12

INJECTION DE VAPEUR

Tous les fours de la série 900 offrent l'option de giĆ cleurs de vapeur pour cuire des petits pains et d'autres pains croustillants comme des baĆ guettes. Ce dispositif est également disponible en kit pouvant être monté en chantier. Pour un bouĆ langer, la vapeur est en réalité une atmosphère de vapeur d'eau. Il est donc très important que la vaĆ peur soit à basse pression (2Ć1/2 à 3 PSI), que le condensat soit enlevé du conduit de vapeur avant d'entrer dans le four et que la vapeur soit suffisamĆ ment saturée pour assurer l'effet de buée requis.

Il est recommandé de disposer d'un quart de cheĆ valĆvapeur au minimum pour tous les gros compartiments de la Série 900 (106.7 x 81.3 mm) ou deux petits compartiments 900 (83.8 x 55.9 mm). Plusieurs constructeurs fabriquent des géĆ nérateurs de vapeur offrant 1/2 chevalĆvapeur au minimum. Si le générateur de vapeur est monté à côté du four, les pertes de transmission du conduit seront minimales. Si la source du vapeur est assez éloignée du four, il faut tenir compte des pertes de transmission pour déterminer le volume de vapeur approprié. Se reporter au schéma ciĆcontre pour l'installation recommandée du système d'injecĆ tion de vapeur.

Installation

Montage du Four

Raccord de vapeur 3/8

po. à l'arrière du four

Tuyau de 3/8 po.

Conduite montante de 1/2 po.

Voir Note 1

Manomètre

Voir Note 2

Conduite montante de 1/2 po.

ATTENTION!! La flamme de gaz du four doit être éteint

lors de l'utilisation de la vapeur.

Minimum 3/4 po.

Chaudière

Séparateur de vapeur, construire d'un tuyau de 1Ć1/2 po.Ć 12 pieds de long

Vanne de réduction de pression

Depuis la source de vapeur

Niveau

d'eau

PiègeVers le drainVanne manuelle

REMARQUE:

1. Vanne de commande 3/8 po. Utiliser le caĆ dran pour obtenir des résultats uniformes.

2. État de vapeur idéal au niveau de cette vanne, 2Ć3#PSI, 224Ć230 F.

Figure 13

Installation

Ventilation

Un système de ventilation planifié et installé est absolument nécessaire car il permet un bon foncĆ tionnement du four tout en débarassant la surface de travail des buées et résidus de combustion.

Il y a deux méthodes de ventilation acceptables pour le four:

D Soit une hotte d'évacuation, de type voûte méĆ

canique.

D Soit une installation à prise directe.

Installation aux États-Unis et au Canada

Se reporter aux codes locaux de la ventilation. En l'absence de codes locaux, se reporter au code national de la ventilation intitulé Normes pour

l'installation d'équipements pour l'enlèvement des fumées et vapeurs grasses provenant d'équipeĆ ments commerciaux pour la cuisine", NFPA-96-

Édition la plus récente.

AVERTISSEMENT: Un mauvais système d'aération peut

aboutir à un mauvais fonctionnement du four, des résultats de cuisson peu satisĆ faisants; il peut également abîmer l'appaĆ reil.

Les dégâts causés par une mauvaise venĆ tilation ne sont pas couverts par la garanĆ tie du fabricant.

HOTTE D'ÉVACUATION TYPE VOÛTE

La méthode de ventilation la meilleure est celle qui utilise une hotte de ventilation adéquate à mécaniĆ que.

La hotte doit être conçue pour couvrir la totalité de l'appareil à ventiler avec en plus un surplomb se 15 cm (6") de chaque côté de l'appareil non adjaĆ cent au mur. La distance du plancher à l'extremité la plus basse de la hotte ne doit pas dépasser sept

2.1m (7'). Le volume total d'air neuf et d'évacuation à consiĆ

dérer lors de la détermination de la capacité de hotte nécessaire est d'environ 11 CFM pour chaĆ que section de four.

Installation du déviateur de tirage

Les fours commandés pour hotte d'évacuation sont fournis avec un déviateur de tirage. Installer le déviateur de tirage comme suit :

1. Placer le déviateur auĆdessus du connecteur de cheminée avec la partie ouverte tournée vers l'avant du four. Voir Figure 14.

2. L'assujettir des deux côtés avec les vis à tôle fournies.

Divertisseur d'air

Avant du

four

Figure 14

EN PRISE DIRECTE

Quand l'installation d'une hotte aspirante mécaniĆ que est impossible ou peu pratique à réaliser, on peut ventiler le four au moyen d'une installation en prise directe.

AVERTISSEMENT!! Quand on utilise un système à prise diĆ

recte il faut absolument suivre le schéma. Une installation de ventilation à prise diĆ recte qui est défectueuse donnera des réĆ sultats de cuisson peu satisfaisants et causera des dégâts prématurés aux éléĆ ments brûleurs.

La cheminée doit être de classe B ou mieux avec un diamètre de 15 cm (6"). La hauteur de la chemiĆ née doit dépasser de 2 à 2,5 m (6-8') le haut du toit du bâtiment ou autre structure proche. Ne jaĆ mais diriger la ventilation du four dans une hotte. La cheminée doit être chapeautée avec une coiffe de type homologué UL, pour isoler la cheminée des intempéries extérieurs.

Dans ce cas îl est important de fournir assez d'air secondaire car l'installation à pris directe ne peut pas renouveler l'air absorbé et ventilé par le four. Pour augmenter la circulation d'air dans la pièce, un expert en ventilation doit être consulté.

Installation de la hotte de tirage

Les four commandés pour la ventilation directe sont fournis avec une hotte de tirage. Installer la hotte de tirage comme suit :

1. Placer la hotte de tirage auĆdessus du conĆ necteur de cheminée. Voir Figure 15.

2. L'assujettir des deux côtés avec les vis à tôle fournies.

Installation

Ventilation

Cheminée

Hotte de

tirage

Avant du

four

Figure 15

PROBLÊMES DE LA VENTILATION

La Série 1048 utilise le principe naturel de la chaĆ leur montante comme base de sa ventilation. Si par n'importe quel moyen l'on restreint ou l'on force la ventilation des fours del la Série 1048, les caractéristiques de cuisson du four seront défaĆ vorablement affectées.

Par exemple: ventilation forcée

D l'utilisation d'un ventilateur dans le tuyau à prise

directe

D l'installation sur le four d'une hotte d'aération

qui n'est pas installée avec le diverteur d'air en forme de L

Par exemple: ventilation restreinte

D des tés et coudes D des sections horizontales

Un air d'appoint insuffisant peut être cause que l'air chaud et les combustibles restent dans le four, réduisant la durée utile des composants.

Installation

Branchements de Service - Normes et Codes

LES CONSEILS D'INSTALLATION ET D'ENTREĆ TIEN CONTENUS DANS CE MANUEL NE S'ADRESSENT QU'Á UN PERSONNEL QUALIĆ FIÉ. UN PERSONNEL NON QUALIFIE PEUT SE BLES SER ET/OU ABÎMER LE FOUR LORS DE SON INSTALLATION ET/OU SON ENTRETIEN.

Un personnel d'installation qualifié est représenté soit par des personnes physiques, soit par un soĆ ciété, une usine, une corporation qui en personne ou par l'intermédiaire d'un représentant s'engage à et est responsable de:

D l'installation ou le remplacement de conduits de

gaz, ou le branchement, l'installation, la réparaĆ tion ou l'entretien de l'équipement.

Le personnel d'installation qualifié doit être expériĆ menté dans ce type de travail, s'être familiarisé avec toutes les précautions requises et respecter tous les réglements promulgués par les autorités provinciales ou locales compétentes.

Installation aux États-Unis et au Canada

Les branchements de gaz doivent être en accord avec les codes locaux, ou en l'absence de codes locaux, avec le Code National du Gaz de ChaufĆ

fage, ANSI Z223.1 le Code d'Installation du Gaz Naturel CAN/CGAĆB149.1 ou le Code d'Installation du Propane CAN/CGAĆB149.2 si applicable.

Se reporter aux codes locaux de la ventilation. En l'absence de codes locaux, se reporter au code national de la ventilation intitulé Normes pour

l'installation d'équipements pour l'enlèvement des fumées et vapeurs grasses provenant d'équipeĆ ments commerciaux pour la cuisine", NFPA-96-

Édition la plus récente.

Installation

Branchement de Gaz

CONDUIT DE GAZ

Un système d'alimentation en gaz de bon calibre est essentiel pour obtenir le meilleur rendement du four. Les conduits doivent être calibrés pour fournir suffisamment de gaz pour alimenter tous les appareils sur le conduit sans perte de pression à l'équipement.

Exemple:

REMARQUE:Les valeurs en BTU de l'exemple suiĆ

vant sont pour le gaz naturel.

Achat d'un four à 901 qui doit être ajouté sur la conduite de cuisson existante.

1. Additionner les valeurs nominales en BTU des appareils utilisés.

Friteuse Pitco 120,000 BTU Cuisinière 6 brûleurs 60,000 BTU Four 50,000 BTU Total 230,000 BTU

2. À ce total, ajouter la valeur nominale en BTU du nouveau four.

Total précédent 230,000 BTU 901 20,000 BTU Nouveau total 250,000 BTU

3. Mesurer la distance entre le compteur à gaz et la conduite de cuisson. Ceci est la longueur de tuyau. Disons que la longueur de tuyau est de 12,2 mètres (40') et le calibre du tuyau est de 2,54 cm (1").

4. Se reporter au tableau approprié pour déterĆ miner la capacité totale de la conduite de gaz actuelle.

Pour cette exemple, la capacité totale est de 320,000 BTU, la conduite de gaz actuelle n'a pas besoin d'être augmentée.

REMARQUE:Les capacités en BTU données sur

les tableaux sont uniquement pour des longueurs droites de tuyaux. Tous les coudes et autres raccords diminuent la capacités de la conĆ duite. Pour toute autre question, prendre contact avec la compagnie locale de distribution du gaz.

Capacité maximum des conduites de fer en

pieds cubiques à l'heure de gaz naturel

(chute de pression de 13 mm (0,5 po)

à la colonne d'eau)

Longeur

e condu

pieds

100 103 195 400 620 1150

Du Code national du gaz carburant Partie 10 Tableau 10Ć2

Capacité maximum des conduites de fer en

milliers de BTU à l'heure de propane non dilué

à 28 cm (11 po) à la colonne d'eau

(chute de pression de 13 mm (0,5 po)

Longeur de

conduit pieds

10 608 1146 3525 20 418 788 2423 30 336 632 1946 40 287 541 1665 50 255 480 1476 60 231 435 1337 70 215 404 1241 80 198 372 1144 90 187 351 1079

100 175 330 1014

Du Code national du gaz carburant Partie 10 Tableau 10Ć15

Dimensions nominales

3/4" 1" 1Ć1/4" 1Ć1/2" 2"

à la colonne d'eau)

Diamètre extérieur

3/4" 1" 1Ć1/2"

Installation

Branchement de Gaz

RÉGLAGE ET TEST DE PRESSION

La capacité nominale de chaque compartiment Série 900 est de 20,000 jusqu'à 50,000 BTU à l'heure suivant le modèle.Tous les fours sont réĆ glés en usine en fonction du type de gaz spécifié sur la plaque signalétique.

Pression à l'entrée

Gaz Naturel Gaz Propane

Min Max Min Max

W.C. 7.0 10.5 11.0 13.0 kPa 1.43 2.61 2.74 3.23 Pression au collecteur

Gaz Naturel Gaz Propane W.C. 3.5 10.0 kPa .87 2.49

D Pression à l'entrée - Pression du gaz d'arriĆ

vée, avant l'entrée du four.

D Pression au Collecteur - Pression du gaz à

l'entrée du ou des brûleurs principaux.

D Min - Pression recommandée pour le fonctionĆ

nement du four.

D Max - Pression maximale à laquelle le fabricant

garantit le fonctionnement du four.

Pour maintenir la bonne pression de gaz, chaque four est livré avec un régulateur. Le régulateur est essentiel pour le fonctionnement correct du four et il ne doit pas être retiré. Il est préréglé pour aliĆ menter le four avec une pression de gaz naturel au collecteur de 0,87 kPa (3,5" WC [à la colonne d'eau]) et une pression de propane au collecteur de 2,50 kPa (10,5 WC).

NE PAS INSTALLER DE RÉGULATEUR SUPPLÉĆ MENTAIRE OÙ LE FOUR SE CONNECTE SUR L'ALIMENTATION DE GAZ SAUF SI LA PRESSION D'ENTRÉE EST AUĆDESSUS DU MAXIMUM.

À cause de la raréfaction de l'oxygène à des élévaĆ tions supérieures à 600 mètres, la capacité nomiĆ nale de l'unité peut nécessiter une réévaluation. (La dimension de l'orifice peut nécessiter un ajustement pour s'accomoder des pressions d'air différentes à de plus hautes altitudes). Si elle n'est pas réévaluée, une combustion incomplète peut se produire dégageant des aldéhydes et du CO ou de l'oxyde de carbone. Aucun de ces dégageĆ

ments n'est acceptable et ils peuvent être danĆ gereux pour la santé de l'utilisateur.

Avant le raccordement du four, veillez à bien purgĆ er les conduites de gaz de toutes rognures métalliĆ ques, limaille, bavures d'enduit et autres débris. Après le raccordement, vérifiez la pression du gaz.

Les branchements de gaz doivent être en accord avec les codes locaux, ou en l'absence de codes locaux, avec le Code National du Gaz de ChaufĆ

fage, ANSI Z223.1 le Code d'Installation du Gaz Naturel CAN/CGAĆB149.1 ou le Code d'Installation du Propane CAN/CGAĆB149.2 si applicable.

Le four et sa vanne d'arrêt individuelle doivent être déconnectés du système d'alimentation en cas de test des conduites à pression manométrique suĆ périeure à 1/2 psi (13.85 po à la colonne d'eau ou

3.45 kPa). En cas de test à pression manométrique de 1/2 psi

(13.85 po à la colonne d'eau ou 3.45 kPa) ou moindre, le four doit être isolé du système par la fermeture de sa vanne d'arrêt manuelle indiviĆ duelle.

RETENUE DU TUYAU DE GAZ

Si le four est monté sur roulettes, un connecteur commercial flexible ayant un diamètre intérieur minimum de 1,9 cm (3/4") doit être utilisé avec un dispositif de connexion rapide.

La retenue, fournie avec le four, doit servir à limiter les mouvements de l'unité de façon qu'aucune tension ne soit placée sur le connecteur flexible. Quand la retenue est entièrement étendue, le conĆ necteur doit être facile à installer et à connecter raĆ pidement.

Ce dispositif (qui consiste en un câble de gros calĆ ibre) doit supporter une charge d'épreuve de 1,000 lb. (453 kg) et doit être accroché au mur pour empêcher d'endommager celuiĆci. NE vous servez PAS de la canalisation de gaz ni d'une canalisation d'électricité pour y accrocher l'extréĆ mité fixée à demeure du dispositif de retenue ! SerĆ vezĆvous de boulons d'ancrage dans le béton ou les parpaings. Sur les murs en bois, utilisez des tireĆfond à bois à résistance élevée que vous enĆ foncez dans les montants du mur.

1. Monter la cornière fournie sur le boulon du pied juste auĆdessous de l'arrivée de gaz. Voir Figure 16.

2. Fixer l'attache sur le câble de retenue sur la cornière.

Installation

Branchement de Gaz

AVERTISSEMENT!! Si la retenue est déconnectée, quelqu'en

soit la raison, elle doit être reconnectée quand le four est remis à sa position d'oriĆ gine.

Installations aux États-Unis et au Canada

Le coupleur doit être conforme à la Norme AppliĆ cable aux Coupleurs pour Appareils à Gaz MoĆ biles, ANSI Z21.69 ou Coupleurs pour Appareils à Gaz Mobiles CAN/CGAĆ6.16. Il convient d'utiliser

également un dispositif de débranchement rapide conforme à la Norme Applicable aux Dispositifs de

Débranchement Rapide pour Combustibles GaĆ zeux, ANSI Z21.41 ou Dispositifs de DébrancheĆ ment Rapide pour Combustibles Gazeux CAN 1Ć6.9. Une entrave fixée à une surface immobile

doit être prévue pour limiter le mouvement du four et éviter les tensions au niveau du connecteur.

Arrière du four

Cornière de retenue

du câble

Unité à deux fours superposés montrée.

Utiliser le même procédé pour les unités simples avec

des pieds de 64 cm (25").

Figure 16

Installation

L'Installation Initiale

RÉGLAGES À FAIRE LORS DE L'INSTALLATION INITIALE

Chaque four ainsi que ses composants ont été soigneusement testés et inspectés avant d'être expédiés. Cependant, il est bien souvent nécessĆ aire de faire des vérifications et des réglages sur place au moment de l'installation initiale. Ceci est un procédé normal. De tels réglages sont sous la responsabilité du vendeur ou de l'installateur et ne sont pas imputables à des défauts de fabricaĆ tion ou de matériau. Par conséquent, ces réglage ne sont pas couverts par la garantie de l'équipĆ ment d'origine. Ces réglages comprennent, sans s'y limiter:

D le calibrage du thermostat D le réglage des portes D réglage du brûleur D la mise de niveau D la vérification de la pression du gaz D et le serrage des boulons

On ne peut considérer une installation achevée tant qu'un personnel qualifié n'a pas procédé à sa vérification complète et fait les réglages nécessairĆ es s'il en est besoin.

Utilisation

Information de Sécurité

LES INFORMATIONS CONTENUES DANS CETTE SECTION SONT DESTINÉES AU PERĆ SONNEL QUALIFIÉ APPELÉ A UTILISER LE FOUR. ON ENTEND PAR PERSONNEL QUALIFIÉ LE PERSONNEL QUI AURA LU ATTENTIVEMENT LES INFORMATIONS CONTENUES DANS CE MANUEL, CONNAIT BIEN LES FONCTIONS DU FOUR ET/OU POSSEDE UNE EXPÉRIENCE ANĆ TÉRIEURE DE L'EMPLOI DE L'ÉQUIPEMENT DÉĆ CRIT. LE RESPECT DES PROCÉDURES RECOMĆ MANDÉES DANS CETTE SECTION PERMETTRA D'ATTEINDRE LES PERFORMANCES OPTIĆ MALES DU SYSTEME ET D'EN OBTENIR UN SERVICE DURABLE ET SANS ENCOMBRES.

CONSEILS DE SÉCURITÉ Pour la sécurité, lire avant d'utiliser l'apĆ

pareil.

Que faire s'il y a une odeur de gaz:

D NE PAS essayer d'allumer l'appareil. D NE PAS toucher d'interrupteur électrique. D Utiliser un téléphone extérieur pour appeler imĆ

médiatement la compagnie du gaz.

D Si la compagnie du gaz ne répond pas, appeler

les pompiers.

Conseils généraux de sécurité:

D NE PAS utiliser d'outil pour fermer les commanĆ

des du gaz. Si le gaz ne peut pas être fermé manuellement ne pas tenter de réparer. Appeler un technicien de service qualifié.

D Si le four doit être déplacé, quelqu'en soit la raiĆ

son, le gaz doit être fermé et déconnecté de l'uĆ nité avant de retirer le câble de retenue. ReconĆ necter la retenue quand le four a été remis à son emplacement d'origine.

Prenez le temps de lire attentivement les instrucĆ tions qui suivent. Vous y trouverez la clé du succès du four à Blodgett.

ATTENTION!! En cas de perte de la veilleuse, attendre

cinq (5) minutes avant d'essayer de ralĆ lumer le four.

Utilisation

Oven Control

COMMANDES DU FOUR

1. LA VALVE DE VEILLEUSE AUTOMATIQUE Ferme toute arrivée de gaz lorsque la veilleuse ne fonctionne pas.

2. LA VALVE PRINCIPALE A COMMANDE MANĆ UELLE - Procure une commande manuelle de l'arrivée du gaz au brûleur principal par thermostat.

3. LE THERMOSTAT - Procure un réglage de la température du four préalablement sélectionĆ née par l'opérateur du four.

UTILISATION Allumage

1. Placer la VALVE PRINCIPAL À CONTRÔLE MANUEL (2) dans la position OFF.

2. Appuyer sur le bouton rouge de la VALVE DE VEILLEUSE AUTOMATIQUE (1).

3. Placer une allumette ou une bougie allumée près de la veilleuse.

4. Une fois la veilleuse allumée, continuer à apĆ puyer sur le bouton rouge pendant environ un minute puis relacher la pression.

5. Tourner la VALVE PRINCIPALE A COMMANDE MANUELLE (2) sur la position ON.

6. Régler le THERMOSTAT (3) à la température voulue.

Préchauffage

1. Lors du démarrage initial, préchauffer le four jusqu'à 260_C pendant deux heures avant de le charger et le vérifier périodiquement. Cette opération permet à la peinture de prendre corĆ rectement.

Chargement

D La plateĆforme est conçue pour cuire de la pizza

et du pain. Pour la cuisson d'autres produits, vous pouvez utiliser des plateaux ou des récipients.

D Charger chaque grille de cuisson de façon uniĆ

forme.

D Ne pas laisser les récipients se toucher ou

toucher aux parois du four.

D Ne pas charger d'autres produits après le début

du cuisson.

D Ouvrir les portes aussi rarement que possible. D Si les fours sont équipés de deux compartiĆ

ments, charger en premier le compartiment inĆ férieur.

REMARQUE:Les compartiments de rôtissage de

la Série 900 (modèles 901, 916, 951 et 966) acceptent des grilles interĆ médiaires en métal déployé. Lorsque la grille est en place, les orifices réĆ glables se trouvant juste auĆdessous de la grille doivent être ouverts. LorsĆ que la grille n'est pas en place, les orifices doivent être fermés.

Arrét du Four

1. Mettre la VALVE PRINCIPAL À CONTRÔLE MANUEL (2) en position OFF.

Aliment _F _C Durée

Viandes

Boeuf

Côtes

Rosbif enroulé sans os

Rosbif sans os

Veau

Morceaux avec os Morceaux désossés

Agneau

Gigot ou épaule Épaule désossée

Porc

Morceaux frais, avec os Morceaux frais désossés Jambon, tranches (épaisseur de 5cm) Jambon, piqueĆnique Jambon Bacon Saucisses Frankfurters Pain de viande

325_F

325_F 325_F

350_F 350_F 325_F 325_F 325_F 350_F 350_F 325_F 450_F

Utilisation

Durées et Températures Suggérées

165_C

165_C 165_C

175_C 175_C 165_C 165_C 165_C 165_C 175_C 165_C 230_C

saignantes Ć 16 mins/lb cuites Ć 20 mins/lb bien cuites Ć 25 mins/lb ajouter 10 min/lb aux durées indiĆ quées ciĆdessus 30 mins/lb

25 mins/lb 30 mins/lb

35 mins/lb 40 mins/lb

30Ć40 mins/lb 40Ć50 mins/lb 1 1/2 hrs 35 mins/lb 25Ć30 mins/lb suivant le degré de cuisson 30 mins/lb 8Ć10 mins/lb 12Ć15 mins/lb

Volailles (Il s'agit des poids des volailles non farcies. Si elles sont farcies, ajouter 15 min/lb)

Poulets, 2 à 3 lbs Poulets, enĆdessus de 5 lbs Pâté de poulet en croûte Dindes, 10 à 16 lbs Dindes, 25 lbs Canards Oie

Poisson

Poissons, entiers Poissons, filets Fondue aux crevettes Homard Huîtres, casino Huîtres à la moutarde Huîtres à la Rockefeller Pain de saumon

REMARQUE: Les durées et températures de cuisson peuvent varier grandement par rapport à celles indiquées ciĆdessus. Le poids

de la charge, la température des aliments, la recette, le type de plat et l'étalonnage du thermostat entrent tous en jeu. Notez les durées et tempèratures avérées de vos recettes pour référence future.

350_F 325_F 450_F 325_F 325_F

350_F 350_F 350_F 400_F 350_F 350_F 450_F 350_F

175_C 165_C 230_C 165_C 165_C

175_C 175_C 175_C 200_C 175_C 175_C 230_C 175_C

35 mins/lb 20Ć25 mins/lb 15Ć25 mins/lb 18Ć20 mins/lb 15Ć18 mins/lb voir poulets voir dindes

15 mins/lb 15Ć20 mins/lb 45Ć60 mins/lb environ 20 mins/lb 15 mins 15 mins 10 mins 45Ć90 mins./lb.

Utilisation

Durées et Températures Suggérées

Aliment _F _C Durée

Légumes cuits au four

Bananes Haricots blancs à la sauce tomate Carottes Aubergines Macaronis Poivrons farcis Pommes de terre Tomates

Fromage

Fondue au fromage Pain de fromage Fromage fondu Soufflé au fromage Repas au gratin

Pains et Patisseries

Pains

Pain blanc, levure Pain aux raisins secs Pains de seigle

Petits pains

Petits pains blancs Petits pains, Parker House Petits gâteaux Danish

Tartes

Tartes aux fruits Tartes, garnitures cuites Fonds de tartes Tartes à la crème

Gâteaux

Biscuits Gâteau au fromage Gâteau au chocolat Gâteau blanc

350_F 250_F 400_F 350_F 350_F 350_F 400_F 350_F

350_F 325_F 350_F 300_F 450_F

375Ć425_F

400_F 375_F

375Ć400_F 400Ć425_F 375Ć400_F 375Ć400_F

375Ć400_F

475_F 400Ć450_F 325Ć450_F

400Ć475_F

350_F 360Ć375_F 350Ć375_F

175_C 120_C 200_C 175_C 175_C 175_C 200_C 175_C

175_C 165_C 175_C 150_C 230_C

230_C 200_C 190_C

200_C 220_C 200_C 200_C

200_C 245_C 230_C 230_C

245_C 175_C 190_C 190_C

15Ć20 mins/lb 8 hrs jusqu'à ce qu'elles soient tendres jusqu'à ce qu'elles soient tendres 15Ć25 mins/lb 25 mins/lb 45 Ć 1 1/2 hrs 15Ć20 mins/lb

40 mins/lb 40 mins/lb 15 mins/lb 20 mins/lb Brunis

30Ć45 mins 40 mins 49Ć90 mins

20Ć45 mins 15Ć20 mins 15Ć25 mins 20Ć35 mins

50Ć60 mins 20Ć35 mins 15 mins suivant le mélange

8Ć15 mins 40 mins 20Ć25 mins 20Ć35 mins

Desserts et Puddings

Pommes cuites au four Brown Betty Puddings aux fruits Indian pudding Riz au lait

REMARQUE: Les durées et températures de cuisson peuvent varier grandement par rapport à celles indiquées ciĆdessus. Le poids

400_F

325_F

375_F

325_F

350_F

200_C 165_C 190_C 165_C 175_C

environ 1 hr 45Ć60 mins 1 hr 3 hrs variable

Entretien

Nettoyage et Entretien Préventif

NETTOYAGE DES FOURS

Les fours peints et en acier inoxydable peuvent être conservés en bon état si on les nettoie avec une huile légère.

1. Imprégner un chiffon de cette huile et frotter le four lorsque celuiĆci est froid.

2. L'essuyer avec un chiffon propre et sec.

Sur les surfaces intérieures et extétieures en acier inoxydable, les depôts de pâtes, huile, graisse ou les taches peuvent être otées à l'aide de l'un good nonĆtoxique nettoyeur industriel d'acier inoxydĆ able.

1. Il faut toujours utiliser ces produits détergents lorsque le four est froid. Il faut toujours frotter dans le sens du grain métallique.

Nettoyer les plaques en Rokite avec une raclette treangulaire semblable à celle utilisée pour nettoyĆ er les grilles d'une rôtissoire. NE PAS UTILISER

D'EAU pour les plaques en Cordierite.

Utiliser un détergent doux pour nettoyer les surĆ faces intérieures en aluminium. NE PAS SE SERĆ VIR de produits caustiques tels que l'amoniaque, des produits pour lessive, soude. NE PAS UTILISĆ ER de produits d'entretien domistiques. CeuxĆci abîmeront la couche en aluminium.

Quotidiennement:

D Il faut nettoyer chaque jour les dépôts à l'intéĆ

rieur des portes avec une balayette ou une brosse.

Par Semaine:

D Brosser également les chambres de combusĆ

tion et les tableaux de commande au moins une fois par semaine.

Tous les six mois:

D Deux fois par an il faut nettoyer les conduits d'air

secondaire, ainsi que les ouvertures d'arrivée d'air.

REMARQUE:Si le four est déplacé, la retenue doit

être remise en place quand l'unité est remise à sa position habituelle.

ENTRETIEN PRÉVENTIF

Il doit être assuré par une installation initiale corĆ recte et un programme de nettoyage régulier des fours.

Les fours n'ont pas besoin d'être graissés. Il faut cependant vérifier annuellement le système de ventilation afin d'éviter la déterioration provenant de l'humidité et de la corrosion des produits évaĆ cués.

Si des réparations ou de la maintenance est néĆ cessaire, prendre contact avec une entreprise de servicel Blodgett locale, avec le représentant de l'usine ou avec l'usine.

Entretien

Guide de Détection des Pannes

CAUSE(S) PROBABLE(S) SUGGESTION

SYMPTOME: Fonds Durs:

S Trop de chaleur provenant de la sole

S Pression de gaz élevée S Conduit d'aération défectueux (ventilation

directe trop forte)

S Produit laissé trop longtemps dans le four

SYMPTOME: Cuissons Inégales

S Mauvaise ventilation S Portes de four laissées ouvertes trop longtemps S Mauvais dosage de la pâte S Pression de gaz fluctuante S Moules déformés

SYMPTOME: Produit Brûlé

S Thermostat trop haut S Produit laissé dans le four trop longtemps S Ralenti de la flamme trop fort S Pression de gaz élevée S Thermostat mal calibré S Déflecteurs de chaleur abîmés

S Réduire la température et augmenter le temps

de cuisson

S * S *

S Écourter le temps de cuisson

S * S Ne pas ouvrir la porte sans nécessité S Mesurer la pâte de manière constante S * S Changer les plats de cuisson

S Réduire la température de cuisson S Écourter le temps de cuisson S * S * S * S *

*Indique un type d'intervention délicate qui devrait être confiée uniquement à un personnel qualifié. Plutôt que d'intervenir personĆ nellement, en tant qu'utilisateur ou acheteur de l'appareil, il est conseillé de confier TOUT réglage et/ou TOUTE réparation à un agent commercial ou représentant local Blodgett. Blodgett ne saura être tenu responsable d'un dommage résultant d'une réparaĆ tion ou d'un service d'entretien effectué par un personnel non qualifié.

CAUSE(S) PROBABLE(S) SUGGESTION

SYMPTOME: Produit Désséche

Entretien

Guide de Détection des Pannes

S Température du four trop basse S Pas assez d'eau dans la préparation de la pâte

S Thermostat mal calibré S Conduit d'aération défectueux (ventilation

directe trop forte)

SYMPTOME: Temps de Cuisson Prolongé

S Mise en température trop basse S Pression de gaz basse S Ventilation trop forte S Ouverture des portes trop fréquente

S Augmenter la température de cuisson S Augmenter la quantité d'eau dans le mélange de

produit

S * S *

S Augmenter le temps de cuisson S * S * S Ne pas ouvrir la porte sans nécessité

Blodgett 911P, 911 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
