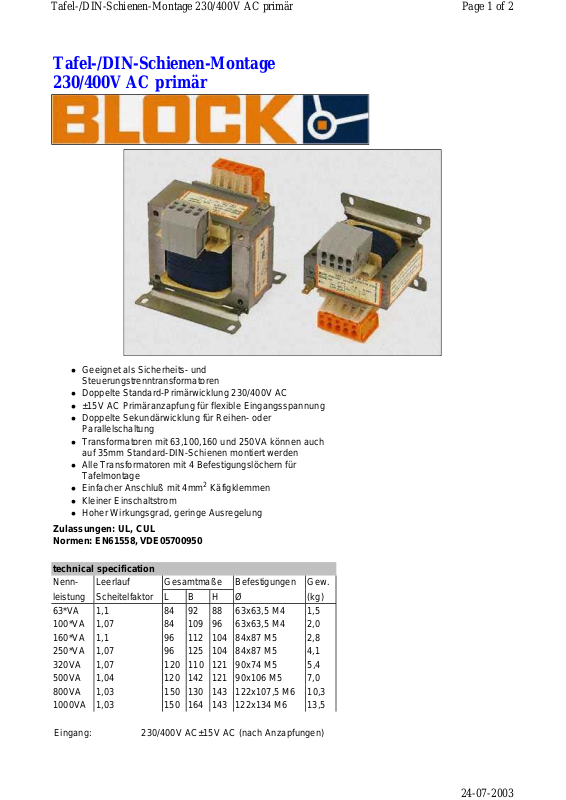

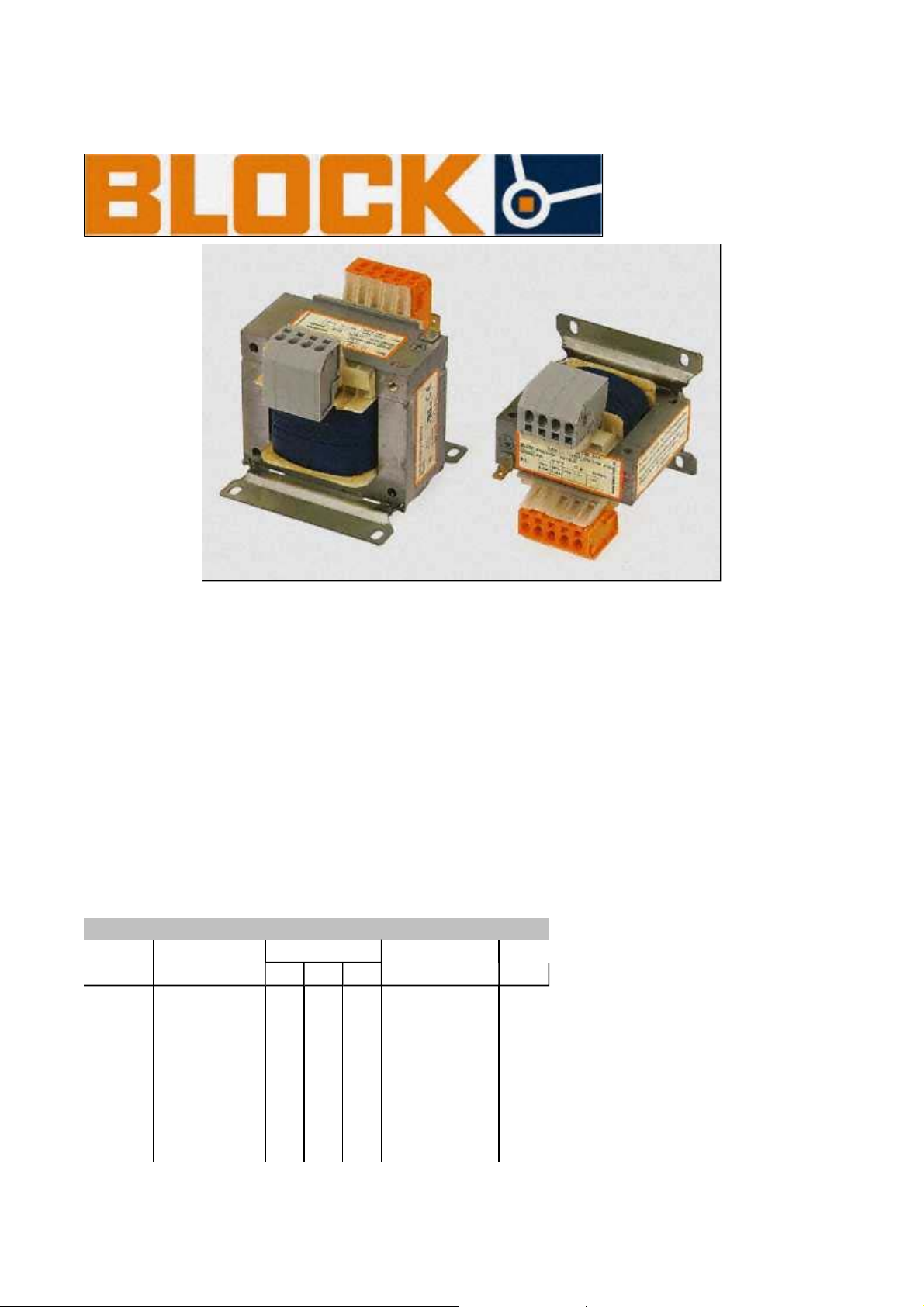

Tafel-/DIN-Schienen-Montage
ä
r
Page 1 of 2Tafel-/DIN-Schienen-Montage 230/400V AC prim
230/400V AC primär
z Geeignet als Sicherheits- und
Steuerungstrenntransformatoren
z Doppelte Standard-Primärwicklung 230/400V AC
z ±15V AC Primäranzapfung für flexible Eingangsspannung
z Doppelte Sekundärwicklung für Reihen- oder
Parallelschaltung
z Transformatoren mit 63,100,160 und 250VA können auch
auf 35mm Standard-DIN-Schienen montiert werden
z Alle Transformatoren mit 4 Befestigungslöchern für
Tafelmontage
Einfacher Anschluß mit 4mm2 Käfigklemmen
z
z Kleiner Einschaltstrom
z Hoher Wirkungsgrad, geringe Ausregelung
Zulassungen: UL, CUL
Normen: EN61558, VDE05700950
technical specification
Nenn- Leerlauf Gesamtmaße Befestigungen Gew.
leistung Scheitelfaktor L B H Ø (kg)
63*VA 1,1 84 92 88 63x63,5 M4 1,5
100*VA 1,07 84 109 96 63x63,5 M4 2,0
160*VA 1,1 96 112 104 84x87 M5 2,8
250*VA 1,07 96 125 104 84x87 M5 4,1
320VA 1,07 120 110 121 90x74 M5 5,4
500VA 1,04 120 142 121 90x106 M5 7,0
800VA 1,03 150 130 143 122x107,5 M6 10,3
1000VA 1,03 150 164 143 122x134 M6 13,5
Eingang: 230/400V AC±15V AC (nach Anzapfungen)
24-07-2003
Page 2
1-phasig, 50/60Hz
ä
r
Bauart: Klasse 1
Isolierstoffklasse: B
Umgebungstemp.: +40°C max.
Page 2 of 2Tafel-/DIN-Schienen-Montage 230/400V AC prim
