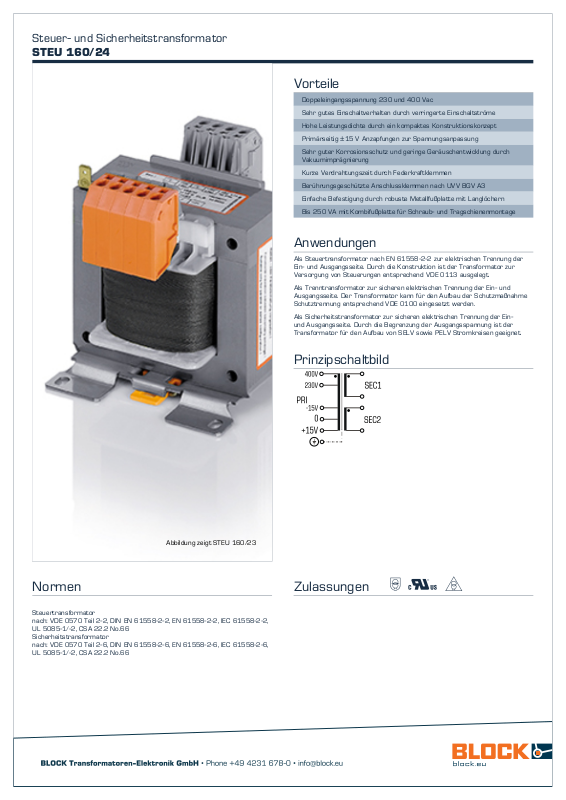

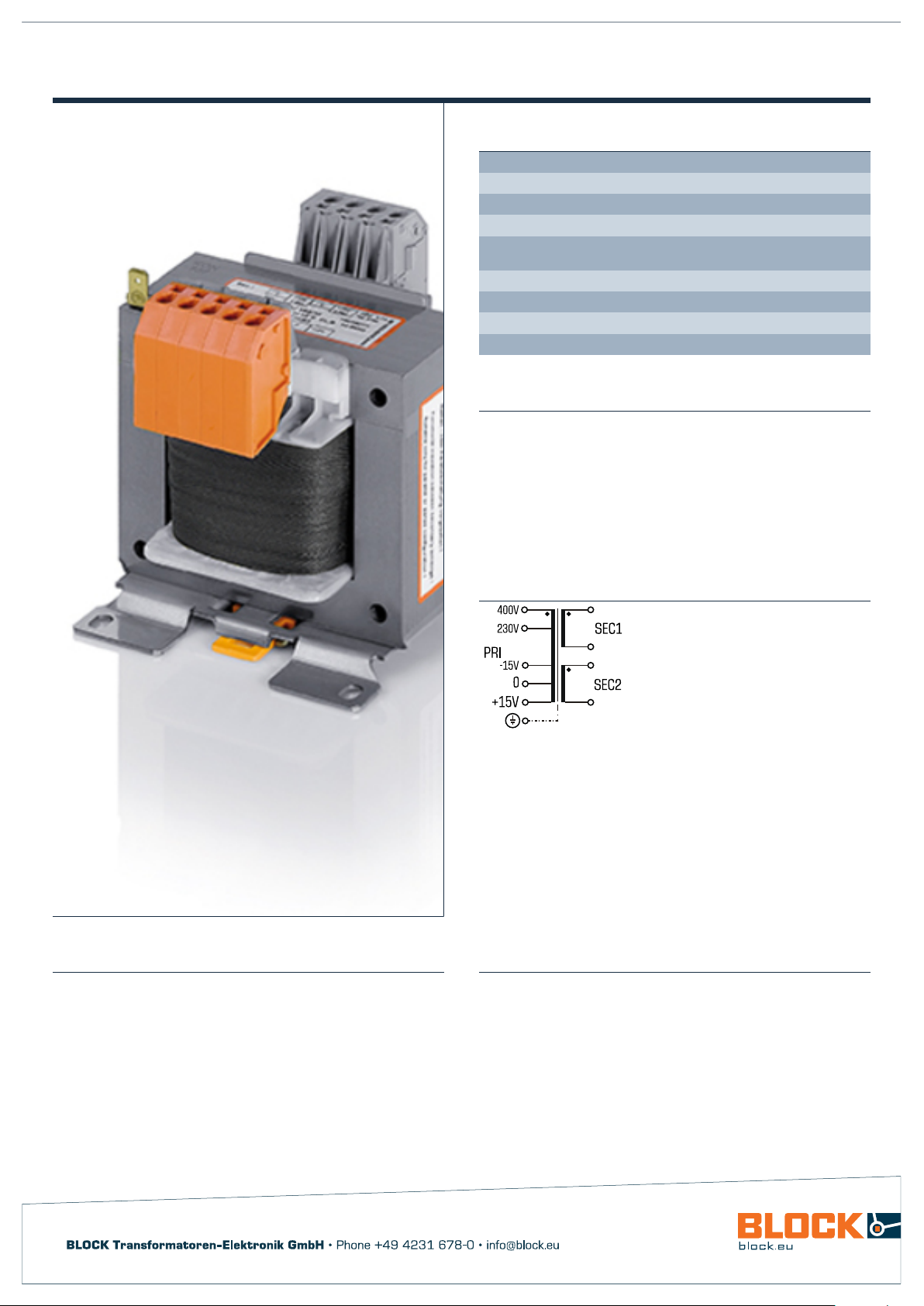

Page 1
Steuer- und Sicherheitstransformator
STEU 160/24
Vorteile
Doppeleingangsspannung 230 und 400 Vac
Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch
Vakuumimprägnierung
Kurze Verdrahtungszeit durch Federkraftklemmen
Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
Bis 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
Anwendungen
Als Steuertransformator nach EN 61558-2-2 zur elektrischen Trennung der
Ein- und Ausgangsseite. Durch die Konstruktion ist der Transformator zur
Versorgung von Steuerungen entsprechend VDE 0113 ausgelegt.
Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und
Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme
Schutztrennung entsprechend VDE 0100 eingesetzt werden.
Als Sicherheitstransformator zur sicheren elektrischen Trennung der Einund Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der
Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.
Abbildung zeigt STEU 160/23
Normen Z
Steuertransformator
nach: VDE 0570 Teil 2-2, DIN EN 61558-2-2, EN 61558-2-2, IEC 61558-2-2,
UL 5085-1/-2, CSA 22.2 No.66
Sicherheitstransformator
nach: VDE 0570 Teil 2-6, DIN EN 61558-2-6, EN 61558-2-6, IEC 61558-2-6,
UL 5085-1/-2, CSA 22.2 No.66
Prinzipschaltbild
Zulassungen 2 W | Z

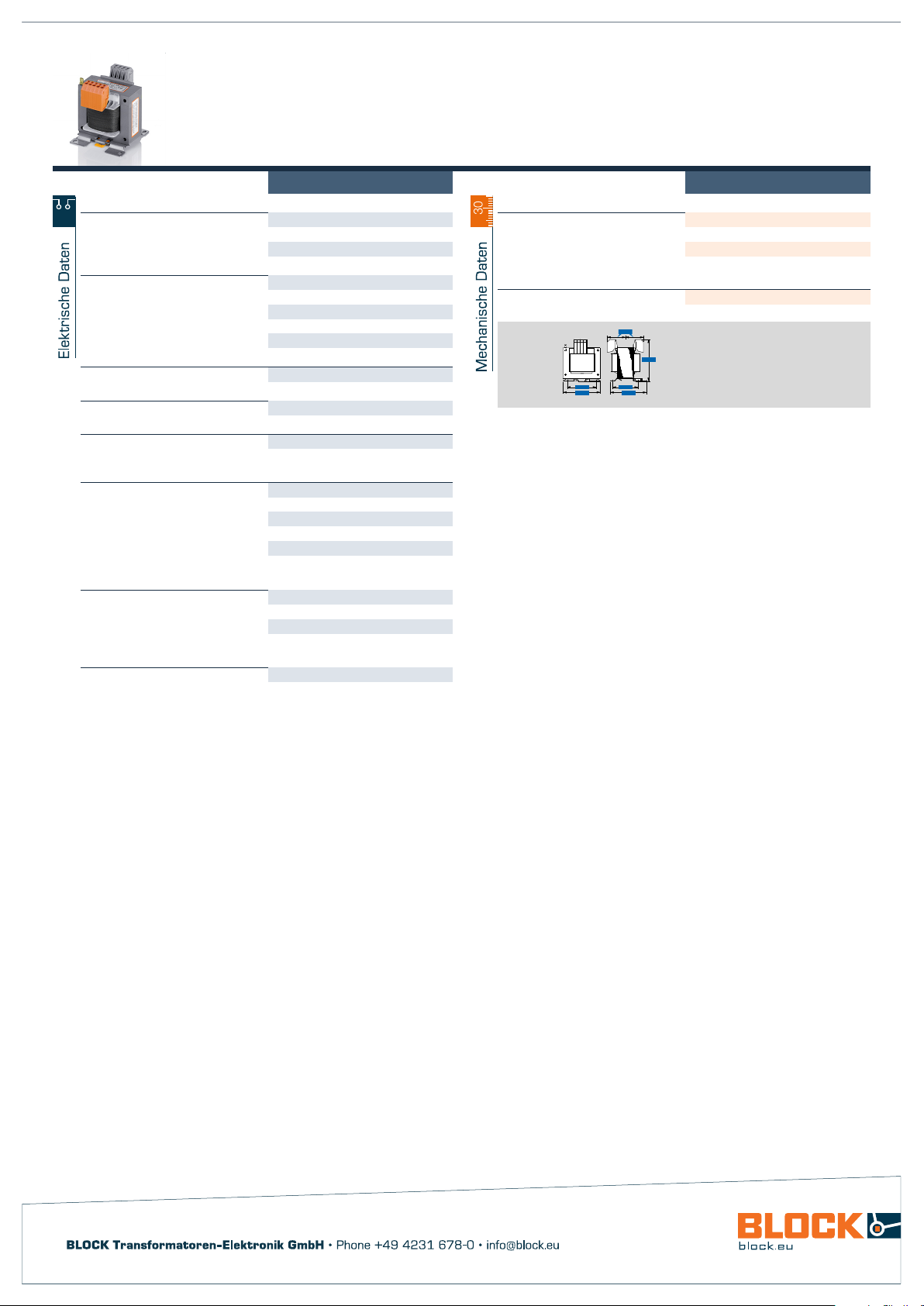

Page 2
Steuer- und Sicherheitstransformator
84.0
96.0 102. 0
87.0
56.0
104. 0
+
-
STEU 160/24
Typ STEU 160/24
Eingangsdaten
Bemessungseingangsspannung
Anzapfungen Eingang
Bemessungsfrequenz
Ausgangsdaten
Bemessungsausgangsspannung
Bemessungsleistung VDE (DB cos phi=1)
Bemessungsleistung VDE (KB cos phi=0.5)
Leerlaufspannung (ca. x Faktor)
Wirkungsgrad
Normen
Klassifizierung
Zulassungen
Approbationen
Umwelt
Umgebungstemperatur max.
Kühlungsart
Sicherheit und Schutz
Bauart
Isolierstoffklasse
Schutzart
Schutzklasse (vorbereitet)
Kurzschlussfestigkeit
PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn
bez. auf den Einstellwert)
Einstellbereich 230 ±15 Vac
Einstellwert 230 ±15 Vac
Einstellbereich 400 ±15 Vac
Einstellwert 400 ±15 Vac
Bestelldaten
Bestellnummer
230/400 Vac
±15 V
50 - 60 Hz
2 x 12 Vac
160 VA
490 VA
1,10
86,0 %
Steuer- und Sicherheitstransformator
cURus, EAC
40 °C
Selbstkühlung
offen
VDE=B, UL=class 130
IP 00
I
nicht kurzschlussfest
0,63 - 1,00 A
0,80 A
0,40 - 0,63 A
0,46 A
STEU 160/24
Typ STEU 160/24
Anschluss und Montage
Befestigung
Befestigungsschrauben
Anschlüsse Phase
Anschlüsse PE
Maße und Gewichte
Gewicht
Kombifußplatte auch für TS35-Schiene
M5
Federzugklemme, 4,0 mm²
Flachstecker, 6,3 x 0,8 mm
2,9 kg
Änderungen vorbehalten.
