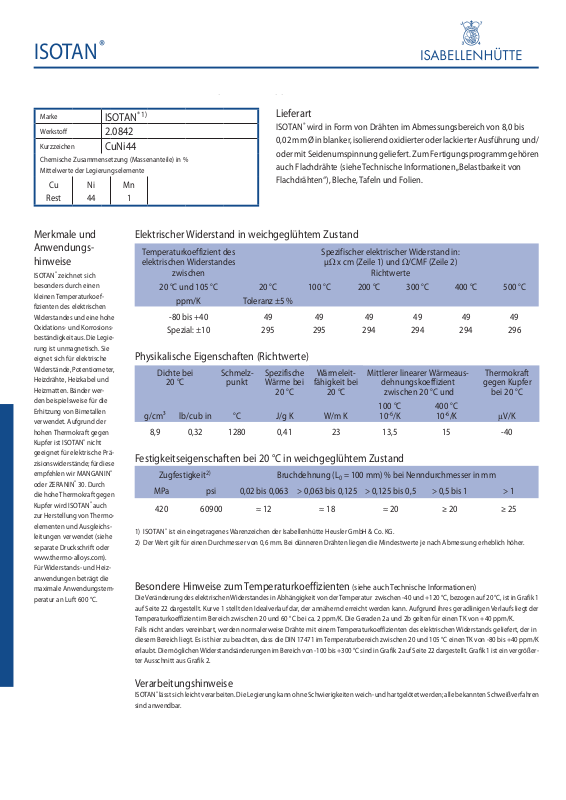

Page 1
ISOTAN
®
Properties and Application Notes
Marke
Werkstoff
Kurzzeichen
Chemische Zusammensetzung (Massenanteile) in %
Mittelwerte der Legierungselemente
Cu
Rest
ISOTAN
2.0842
CuNi44
Ni
44
Merkmale und
Anwendungshinweise
ISOTAN® zeichnet sich
besonders durch einen
kleinen Temperaturkoeffizienten des elektrischen
Widerstandes und eine hohe
O�idations- und Korrosionsbeständigkeit aus. Die Legierung ist unmagnetisch. Sie
eignet sich für elektrische
Widerstände, Potentiometer,
Heizdrähte, Heizkabel und
Heizmatten. Bänder werden beispielsweise für die
Erhitzung von Bimetallen
verwendet. Aufgrund der
hohen Thermokraft gegen
Kupfer ist ISOTAN® nicht
geeignet für elektrische Präzisionswiderstände; für diese
empfehlen wir MANGANIN®
oder ZERANIN® 30. Durch
die hohe Thermokraft gegen
Kupfer wird ISOTAN® auch
zur Herstellung von Thermoelementen und Ausgleichsleitungen verwendet (siehe
separate Druckschrift oder
www.thermo-alloys.com).
Für Widerstands- und Heizanwendungen beträgt die
ma�imale Anwendungstemperatur an Luft 600 °C.
® 1)
Mn
1
Elektrischer Widerstand in weichgeglühtem Zustand
Temperaturkoeffizient des
elektrischen Widerstandes
20 °C und 105 °C
-80 bis +40 49 49 49 49 49 49
Spezial: ±10 295 295 294 294 294 296
Physikalische Eigenschaften (Richtwerte)
Dichte bei
20 °C
g/cm³ lb/cub in °C J/g K W/m K
8,9 0,32 1280 0,41 23 13,5 15 -40
Festigkeitseigenschaften bei 20 °C in weichgeglühtem Zustand
Zugfestigkeit
MPa psi
420 60900 ≈ 12 ≈ 18 ≈ 20 ≥ 20 ≥ 25
1) ISOTAN® ist ein eingetragenes Warenzeichen der Isabellenhütte Heusler GmbH & Co. KG.
2) Der Wert gilt für einen Durchmesser von 0,6 mm. Bei dünneren Drähten liegen die Mindestwerte je nach Abmessung erheblich höher.
Besondere Hinweise zum Temperaturkoeffizienten
Die Veränderung des elektrischen Widerstandes in Abhängigkeit von der Temperatur zwischen -40 und +120 °C, bezogen auf 20 °C, ist in Grafik 1
auf Seite 22 dargestellt. Kurve 1 stellt den Idealverlauf dar, der annähernd erreicht werden kann. Aufgrund ihres geradlinigen Verlaufs liegt der
Temperaturkoeffizient im Bereich zwischen 20 und 60 °C bei ca. 2 ppm/K. Die Geraden 2a und 2b gelten für einen TK von +40 ppm/K.
Falls nicht anders vereinbart, werden normalerweise Drähte mit einem Temperaturkoeffizienten des elektrischen Widerstands geliefert, der in
diesem Bereich liegt. Es ist hier zu beachten, dass die DIN 17471 im Temperaturbereich zwischen 20 und 105 °C einen TK von -80 bis +40 ppm/K
erlaubt. Die möglichen Widerstandsänderungen im Bereich von -100 bis +300 °C sind in Grafik 2 auf Seite 22 dargestellt. Grafik 1 ist ein vergrößerter Ausschnitt aus Grafik 2.
zwischen
ppm/K
2)
Lieferart
ISOTAN® wird in Form von Drähten im Abmessungsbereich von 8,0 bis
0,02 mm Ø in blanker, isolierend o�idierter oder lackierter Ausführung und/
oder mit Seidenumspinnung geliefert. Zum Fertigungsprogramm gehören
auch Flachdrähte (siehe Technische Informationen „Belastbarkeit von
Flachdrähten“), Bleche, Tafeln und Folien.
Spezifischer elektrischer Widerstand in:
µW � cm (Zeile 1) und W/CMF (Zeile 2)
Richtwerte
20 °C 100 °C 200 °C 300 °C 400 °C 500 °C
Toleranz ±5 %
Schmelz-
punkt
Spezifische
Wärme bei
20 °C
Wärmeleit-
fähigkeit bei
20 °C
Mittlerer linearer Wärmeaus-
dehnungskoeffizient
zwischen 20 °C und
100 °C
10-6/K
400 °C
10-6/K µV/K
Bruchdehnung (L0 = 100 mm) % bei Nenndurchmesser in mm
0,02 bis 0,063 > 0,063 bis 0,125 > 0,125 bis 0,5 > 0,5 bis 1 > 1
(siehe auch Technische Informationen)
Thermokraft
gegen Kupfer
bei 20 °C
Verarbeitungshinweise
ISOTAN® lässt sich leicht verarbeiten. Die Legierung kann ohne Schwierigkeiten weich- und hartgelötet werden; alle bekannten Schweißverfahren
sind anwendbar.
Page 2
ISOTAN
®
Nenndurchmesser
d
mm mm² g Nominaler Wert Toleranz Minimum Ma�imum
0,02 0,0003142 0,280 1560
0,022 0,0003801 0,338 1289 1160 1418
0,025 0,0004909 0,437 998 898 1098
0,028 0,0006158 0,548 796 716 875
0,03 0,0007069 0,629 693
0,032 0,0008042 0,716 609 561 658
0,036 0,001018 0,906 481 443 520
0,04 0,001257 1,12 390 359 421
0,045 0,001590 1,42 308 283 333
0,05 0,001963 1,75 250 230 270
0,056 0,002463 2,19 199 183 215
0,06 0,002827 2,52 173 159 187
0,063 0,003117 2,77 157 145 170
0,07 0,003848 3,43 127 117 138
0,071 0,003959 3,52 124 114 134
0,08 0,005027 4,47 97,5 89,7 105
0,09 0,006362 5,66 77,0 70,9 83,2
0,10 0,007854 6,99 62,4 57,4 67,4
0,11 0,009503 8,46 51,6
0,112 0,009852 8,77 49,7 46,3 53,2
0,12 0,011310 10,1 43,3 40,3 46,4
0,125 0,012272 10,9 39,9 37,1 42,7
0,13 0,013273 11,8 36,9 34,3 39,5
0,14 0,015394 13,7 31,8 29,6 34,1
0,15 0,017671 15,7 27,7 25,8 29,7
0,16 0,020106 17,9 24,4 22,7 26,1
0,18 0,025447 22,6 19,3 17,9 20,6
0,20 0,031416 28,0 15,6
0,22 0,038013 33,8 12,9 12,1 13,7
0,224 0,039408 35,1 12,4 11,7 13,2
0,25 0,049087 43,7 9,98 9,38 10,6
0,28 0,061575 54,8 7,96 7,48 8,44
0,30 0,070686 62,9 6,93 6,52 7,35
0,315 0,077931 69,4 6,29
0,35 0,096211 85,6 5,09 4,84 5,35
0,355 0,098980 88,1 4,95 4,70 5,20
0,40 0,1257 112 3,90 3,70 4,09
0,45 0,1590 142 3,08 2,93 3,23
0,50 0,1963 175 2,50 2,37 2,62
0,55 0,2376 211 2,06
0,56 0,2463 219 1,99 1,91 2,07
0,60 0,2827 252 1,73 1,66 1,80
0,63 0,3117 277 1,57 1,51 1,63
0,65 0,3318 295 1,48 1,42 1,54
0,70 0,3848 343 1,27 1,22 1,32
0,71 0,3959 352 1,24 1,19 1,29
0,80 0,5027 447 0,975 0,936 1,014
0,90 0,6362 566 0,770 0,739 0,801
1,0 0,7854 699 0,624 0,599 0,649
1,12 0,9852 877 0,497 0,477 0,517
1,2 1,131 1007 0,433 0,416 0,451
1,25 1,227 1092 0,399 0,383 0,415
1,4 1,539 1370 0,318 0,306 0,331
1,5 1,767 1573 0,277 0,266 0,288
1,6 2,011 1790 0,244 0,234 0,253
1,8 2,545 2265 0,193 0,185 0,200
2,0 3,142 2796 0,156 0,150 0,162
2,2 3,801 3383 0,129 0,124 0,134
2,24 3,941 3507 0,124 0,119 0,129
2,5 4,909 4369 0,0998 0,0958 0,1038
2,8 6,158 5480 0,0796 0,0764 0,0828
3,0 7,069 6291 0,0693 0,0665 0,0721
3,15 7,793 6936 0,0629 0,0604 0,0654
3,2 8,042 7158 0,0609 0,0585 0,0634
3,5 9,621 8563 0,0509 0,0489 0,0530
3,55 9,898 8809 0,0495 0,0475 0,0515
4,0 12,57 11184 0,0390 0,0374 0,0406
4,5 15,90 14155 0,0308 0,0296 0,0320
5,0 19,63 17475 0,0250 0,0240 0,0260
5,5 23,76 21145 0,0206 0,0198 0,0214
5,6 24,63 21921 0,0199 0,0191 0,0207
6,0 28,27 25164 0,0173 0,0166 0,0180
6,3 31,17 27744 0,0157 0,0151 0,0163
8,0 50,27 44736 0,00975 0,00936 0,0101
Querschnitt Gewicht
per 100 m
Längenbezogener Gleichstrom-Widerstand bei 20 °C
±10 %
W / m
1404 1716
638 749
±8 %
48,0 55,2
±7 %
14,7 16,5
±6 %
5,97 6,60
±5 %
1,98 2,14
±4 %
Page 3

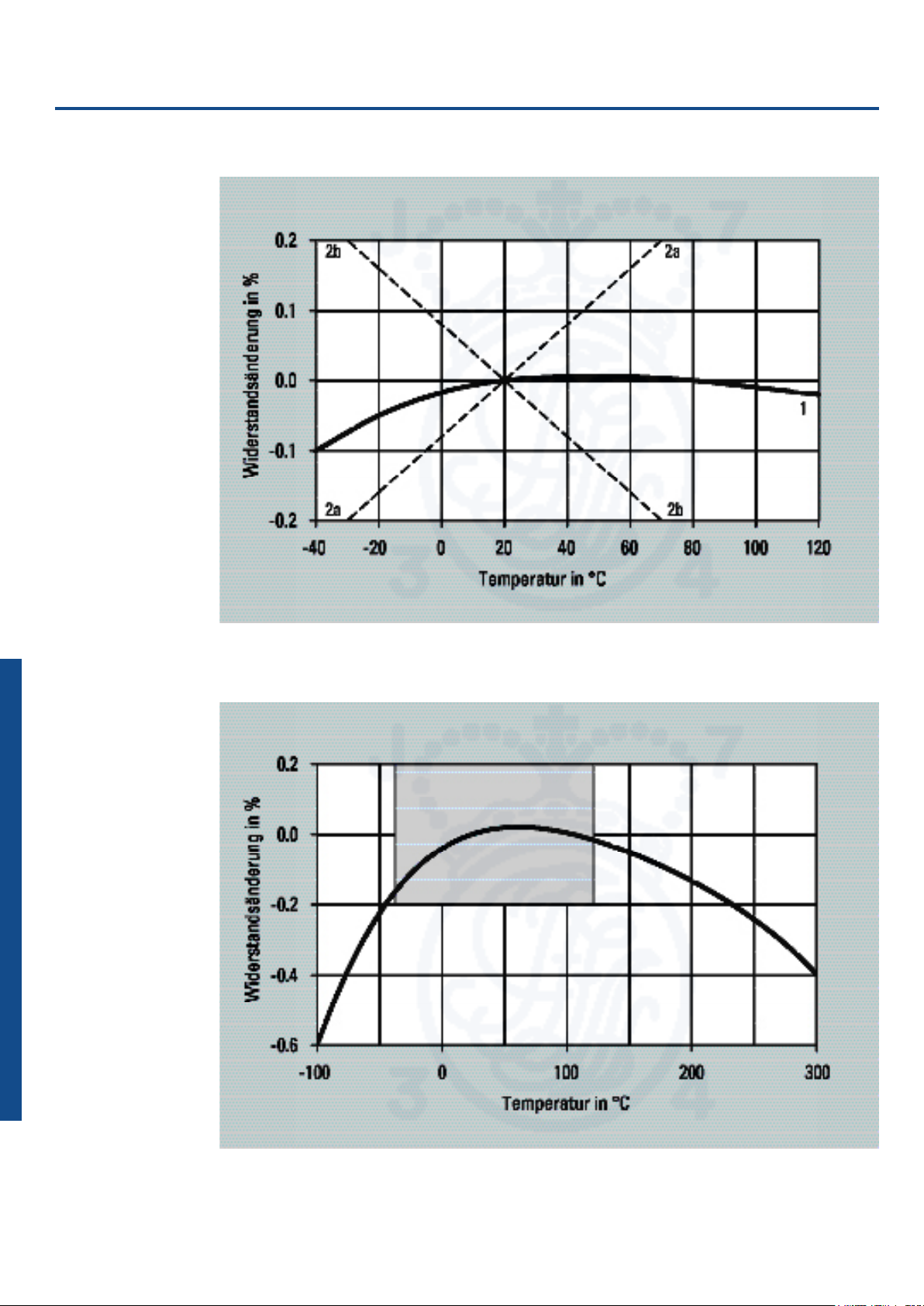

Grafik 1:
Temperaturabhängigkeit des
elektrischen Widerstandes
ISOTAN
®
Grafik 2:
Temperaturabhängigkeit des
elektrischen Widerstandes
Eibacher Weg 3-5 - D-35683 Dillenburg - Phone +49 (0) 27 71 9 34 - 0 - Fax: +49 (0) 27 71 2 30 30
E-Mail: [email protected] • www.isabellenhuette.de
Isabellenhütte Heusler GmbH & Co. KG
