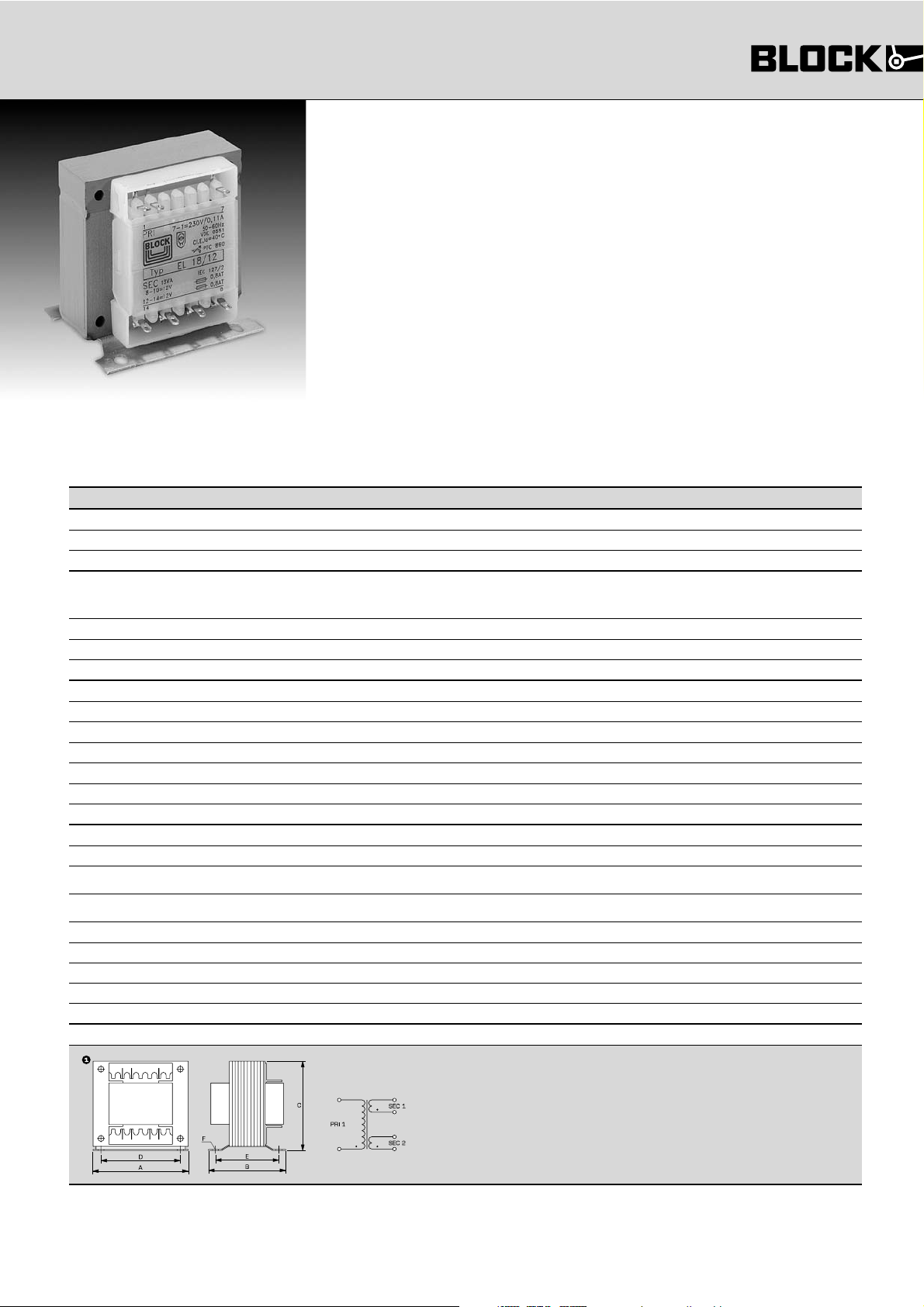

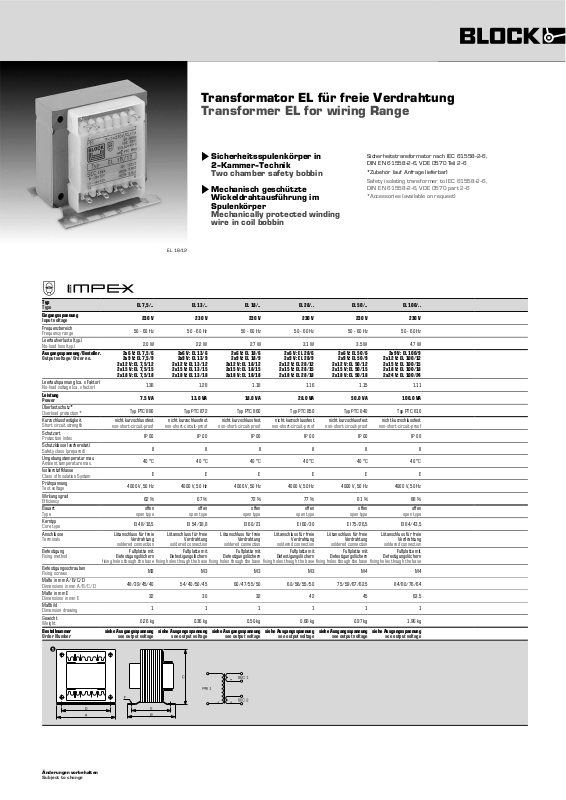

Transformator EL für freie Verdrahtung
Transformer EL for wiring Range
2Y
Typ
Type
Eingangsspannung
Input voltage
Frequenzbereich
Frequency range
Leerlaufverluste (typ.)
No-load loss (typ.)
Ausgangsspannung/Bestellnr.
Output voltage/Order no.
Leerlaufspannung (ca. x Faktor)
No-load voltage (ca. x factor)
Leistung
Power
Überlastschutz*
Overload protection*
Kurzschlussfestigkeit
Short circuit strength
Schutzart
Protection index
Schutzklasse (vorbereitet)
Safety class (prepared)
Umgebungstemperatur max.
Ambient temperature max.
Isolierstoffklasse
Class of Insulation System
Prüfspannung
Test voltage
Wirkungsgrad
Efficiency
Bauart
Type
Kerntyp
Core type
Anschlüsse
Terminals
Befestigung
Fixing method
Befestigungsschrauben
Fixing screws
Maße in mm A/B/C/D
Dimensions in mm A/B/C/D
Maße in mm E
Dimensions in mm E
Maßbild
Dimension drawing
Gewicht
Weight
Bestellnummer
Order Number
fixing holes though the base
siehe Ausgangsspannung
EL 7,5/.. EL 13/.. EL 18/.. EL 28/.. EL 50/.. EL 100/..
50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz
2x6 V: EL 7,5/6
2x9 V: EL 7,5/9
2x12 V: EL 7,5/12
2x15 V: EL 7,5/15
2x18 V: EL 7,5/18
Typ PTC 880 Typ PTC 872 Typ PTC 860 Typ PTC 850 Typ PTC 840 Typ PTC 810
nicht kurzschlussfest
non-short-circuit-proof
4000 V, 50 Hz 4000 V, 50 Hz 4000 V, 50 Hz 4000 V, 50 Hz 4000 V, 50 Hz 4000 V, 50 Hz
open type
EI 48/16,5 EI 54/18,8 EI 60/21 EI 60/30 EI 75/26,5 EI 84/43,5
Lötanschluss für freie
Verdrahtung
soldered connection
Fußplatte mit
Befestigungslöchern
48/39/45/40 54/40/50/45 60/47/55/50 60/56/55/50 75/59/67/62.5 84/80/76/64
see output voltage
ü Sicherheitsspulenkörper in
2-Kammer-Technik
Two chamber safety bobbin
ü Mechanisch geschützte
Wickeldrahtausführung im
Sicherheitstransformator nach IEC 61558-2-6,
DIN EN 61558-2-6, VDE 0570 Teil 2-6
*Zubehör (auf Anfrage lieferbar)
Safety isolating transformer to IEC 61558-2-6,
DIN EN 61558-2-6, VDE 0570 part 2-6
*Accessories (available on request)
Spulenkörper
Mechanically protected winding
wire in coil bobbin
EL 18/12
230 V 230 V 230 V 230 V 230 V 230 V
2.0 W 2.2 W 2.7 W 3.1 W 3.5 W 4.7 W
2x6 V: EL 13/6
2x9 V: EL 13/9
2x12 V: EL 13/12
2x15 V: EL 13/15
2x18 V: EL 13/18
1.38 1.28 1.18 1.16 1.15 1.11
7.5 VA 13.0 VA 18.0 VA 28.0 VA 50.0 VA 100.0 VA
nicht kurzschlussfest
non-short-circuit-proof
IP 00 IP 00 IP 00 IP 00 IP 00 IP 00
II II II II II II
40 °C 40 °C 40 °C 40 °C 40 °C 40 °C
E E E E E E
62 % 67 % 72 % 77 % 81 % 88 %
offen
Lötanschluss für freie
fixing holes though the base
M3 M3 M3 M3 M4 M4
32 30 32 42 45 63.5
1 1 1 1 1 1
0.26 kg 0.36 kg 0.50 kg 0.68 kg 0.97 kg 1.96 kg
siehe Ausgangsspannung
offen
open type
Verdrahtung
soldered connection
Fußplatte mit
Befestigungslöchern
see output voltage
2x6 V: EL 18/6
2x9 V: EL 18/9
2x12 V: EL 18/12
2x15 V: EL 18/15
2x18 V: EL 18/18
nicht kurzschlussfest
non-short-circuit-proof
offen
open type
Lötanschluss für freie
Verdrahtung
soldered connection
Fußplatte mit
Befestigungslöchern
fixing holes though the base
siehe Ausgangsspannung
see output voltage
2x6 V: EL 28/6
2x9 V: EL 28/9
2x12 V: EL 28/12
2x15 V: EL 28/15
2x18 V: EL 28/18
nicht kurzschlussfest
non-short-circuit-proof
offen
open type
Lötanschluss für freie
Verdrahtung
soldered connection
Fußplatte mit
Befestigungslöchern
fixing holes though the base
siehe Ausgangsspannung
see output voltage
2x6 V: EL 50/6
2x9 V: EL 50/9
2x12 V: EL 50/12
2x15 V: EL 50/15
2x18 V: EL 50/18
nicht kurzschlussfest
non-short-circuit-proof
offen
open type
Lötanschluss für freie
Verdrahtung
soldered connection
Fußplatte mit
Befestigungslöchern
fixing holes though the base
siehe Ausgangsspannung
see output voltage
2x9 V: EL 100/9
2x12 V: EL 100/12
2x15 V: EL 100/15
2x18 V: EL 100/18
2x24 V: EL 100/24
nicht kurzschlussfest
non-short-circuit-proof
offen
open type
Lötanschluss für freie
Verdrahtung
soldered connection
Fußplatte mit
Befestigungslöchern
fixing holes though the base
siehe Ausgangsspannung
see output voltage
