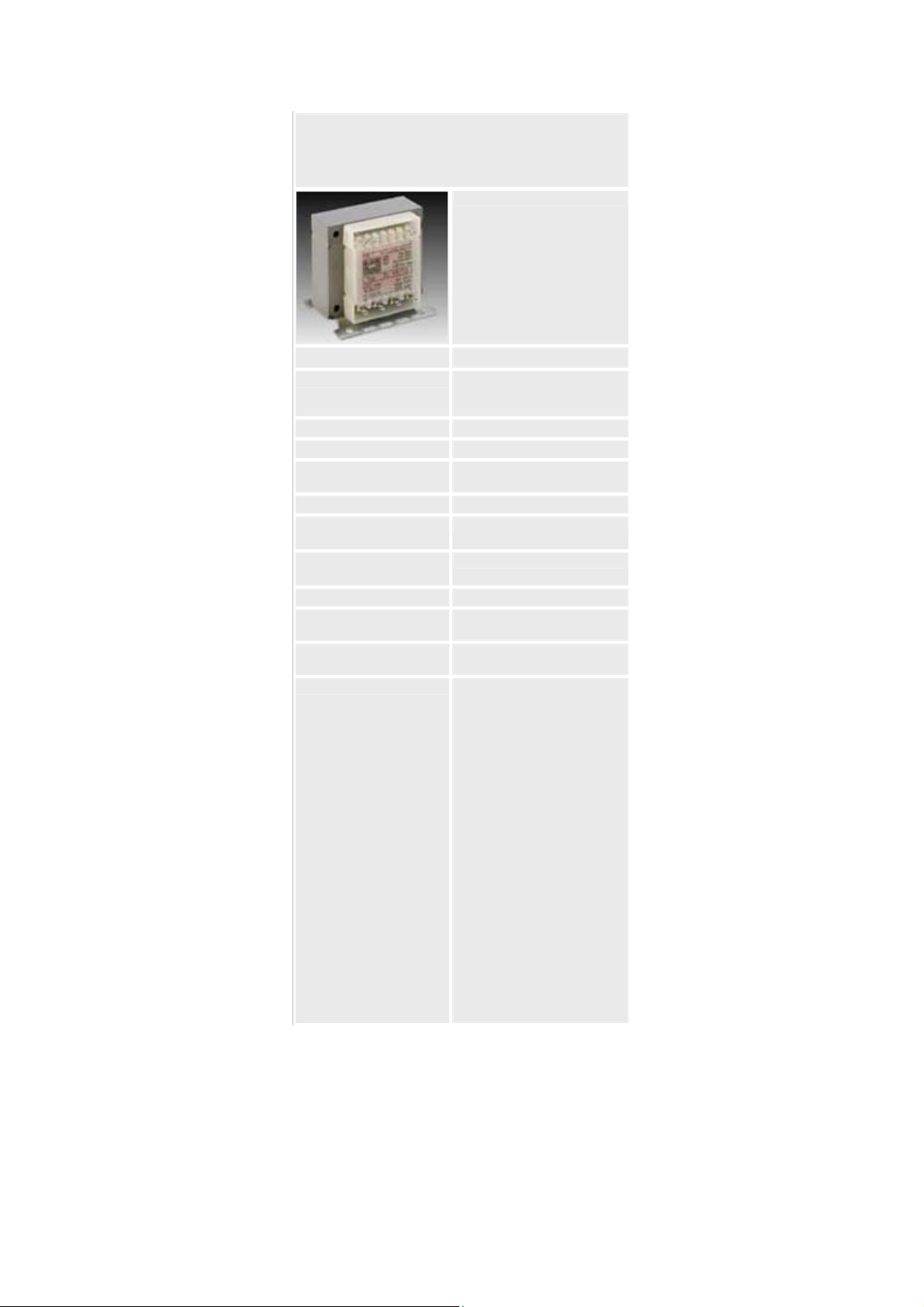

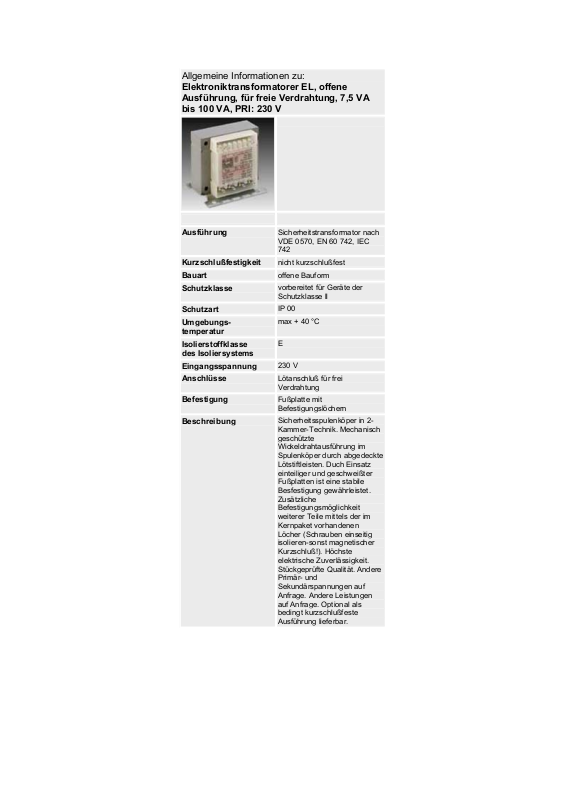

Allgemeine Informationen zu:
Elektroniktransformatorer EL, offene
Ausführung, für freie Verdrahtung, 7,5 VA
bis 100 VA, PRI: 230 V
Ausführung
Kurzschlußfestigkeit
Bauart
Schutzklasse
Schutzart
Umgebungstemperatur
Isolierstoffklasse
des Isoliersystems
Eingangsspannung
Anschlüsse
Befestigung
Beschreibung
Sicherheitstransformator nach
VDE 0570, EN 60 742, IEC
742
nicht kurzschlußfest
offene Bauform
vorbereitet für Geräte der
Schutzklasse ll
IP 00
max + 40 °C
E
230 V
Lötanschluß für frei
Verdrahtung
Fußplatte mit
Befestigungslöchern
Sicherheitsspulenköper in 2-
Kammer-Technik. Mechanisch
geschützte
Wickeldrahtausführung im
Spulenköper durch abgedeckte
Lötstiftleisten. Duch Einsatz
einteiliger und geschweißter
Fußplatten ist eine stabile
Besfestigung gewährleistet.
Zusätzliche
Befestigungsmöglichkeit
weiterer Teile mittels der im
Kernpaket vorhandenen
Löcher (Schrauben einseitig
isolieren-sonst magnetischer
Kurzschluß!). Höchste
elektrische Zuverlässigkeit.
Stückgeprüfte Qualität. Andere
Primär- und
Sekundärspannungen auf
Anfrage. Andere Leistungen
auf Anfrage. Optional als
bedingt kurzschlußfeste
Ausführung lieferbar.
Page 2
EL 13/ 12
Artikeldetail EL 13/ 12
Ausgangsleistung 13 VA
Sekundär Spannung 2 x 12 V
Sekundär Strom 2 x 0,541 A
Gesamtgewicht 360 g
Kern-Typ EI 54/18,8
Leerlaufspannung x faktor 1,28
Leerlaufverlust 2,2 W
Wirkungsgrad 67 %
CU Gewicht 0,07 g
Überlastschutz Typ PTC 872
Typ
EL 13 54 40 50 45 30 für M3 360 g EI 54/18,8
A B C D E F G H I J K L M N O P g

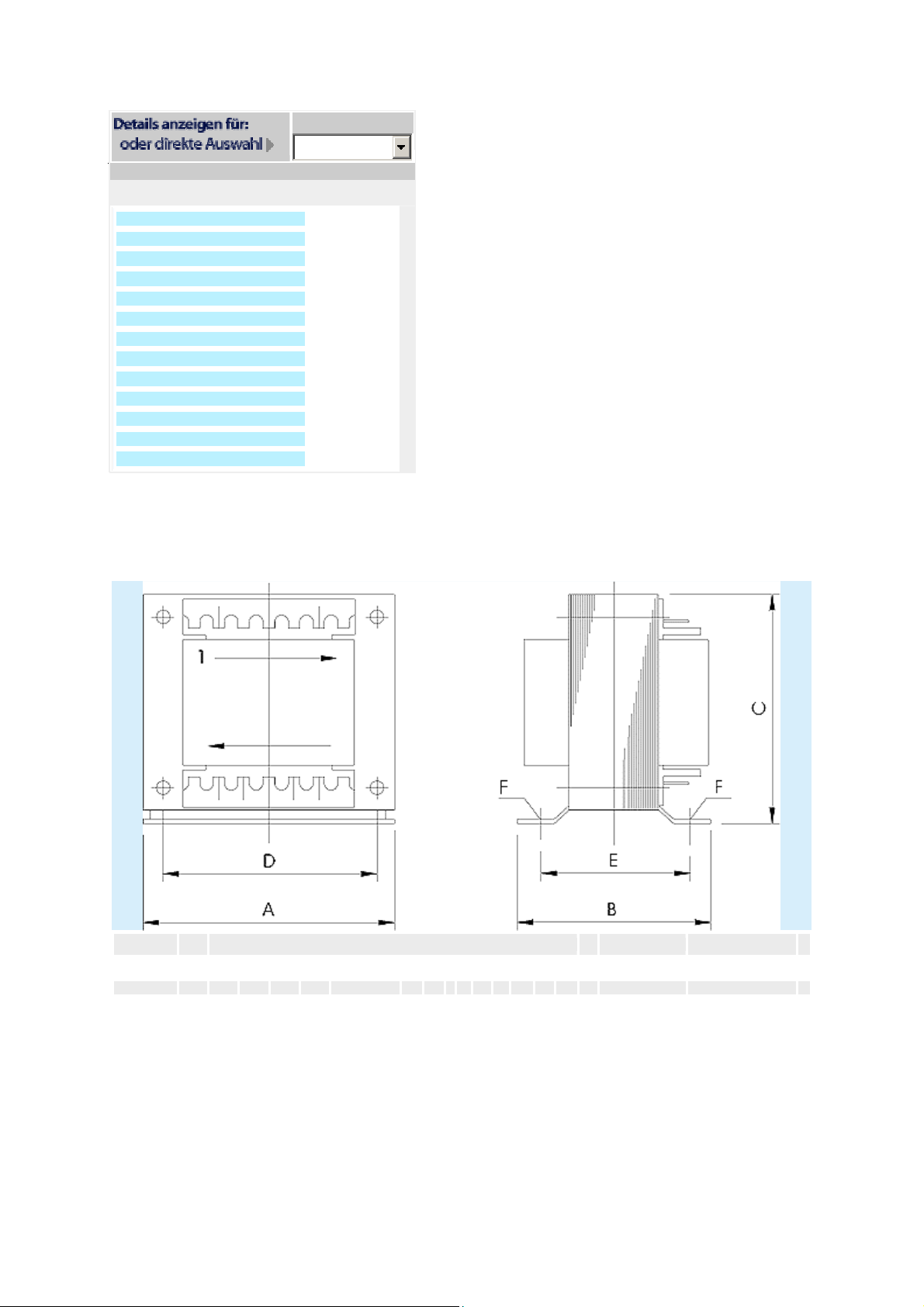

Abmessung in mm
Gewicht Kern-Typ
