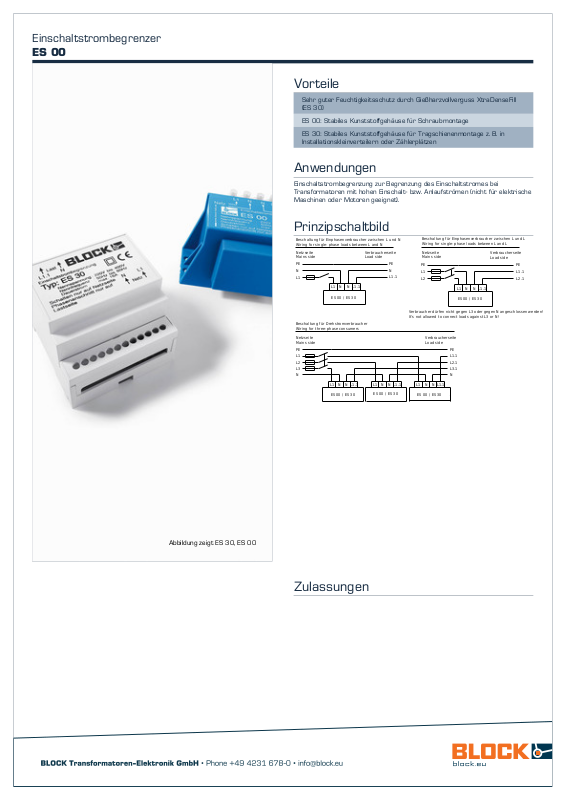

Page 1
Einschaltstrombegrenzer
Beschaltu ng für Einphasen verbr aucher zwischen L und N
Wiring fo r single-phase l oads between L and N
ES 00 / ES 30
L1NL1.1
N
PE
N
L1
L1.1
N
PE
Netzseite
Mains side
Verbr aucherseite
Load si de
Beschaltu ng für Einphasen verbr aucher zwischen L und L
Wiring fo r single-phase l oads between L and L
Beschaltu ng für Drehstromverb raucher
Wiring fo r three- p hase consum ers
ES 00 / ES 30
L1.1
L1
L2
PE
L1 N N
Verbr aucherseite
Load si de
L1.1
PE
L2.1
Verbr aucher dür fen nicht gegen L3 oder gegen N angeschlossen werden!
It‘s not allowed to connect loads agai nst L3 or N!
Netzseite
Mains side
ES 00 / ES 30
L1.1
L3
L2
PE
L1 N
N
L1.1
L1 N N L1.1L1 N N
Verbr aucherseite
Load si de
PE
L2.1
L3.1
L1
L1.1
N
N
ES 00 / ES 30
ES 00 / ES 30
Netzseite
Mains side
ES 00
Vorteile
Sehr guter Feuchtigkeitsschutz durch Gießharzvollverguss XtraDenseFill
(ES 30)
ES 00: Stabiles Kunststoffgehäuse für Schraubmontage
ES 30: Stabiles Kunststoffgehäuse für Tragschienenmontage z. B. in
Installationskleinverteilern oder Zählerplätzen
Anwendungen
Einschaltstrombegrenzung zur Begrenzung des Einschaltstromes bei
Transformatoren mit hohen Einschalt- bzw. Anlaufströmen (nicht für elektrische
Maschinen oder Motoren geeignet).

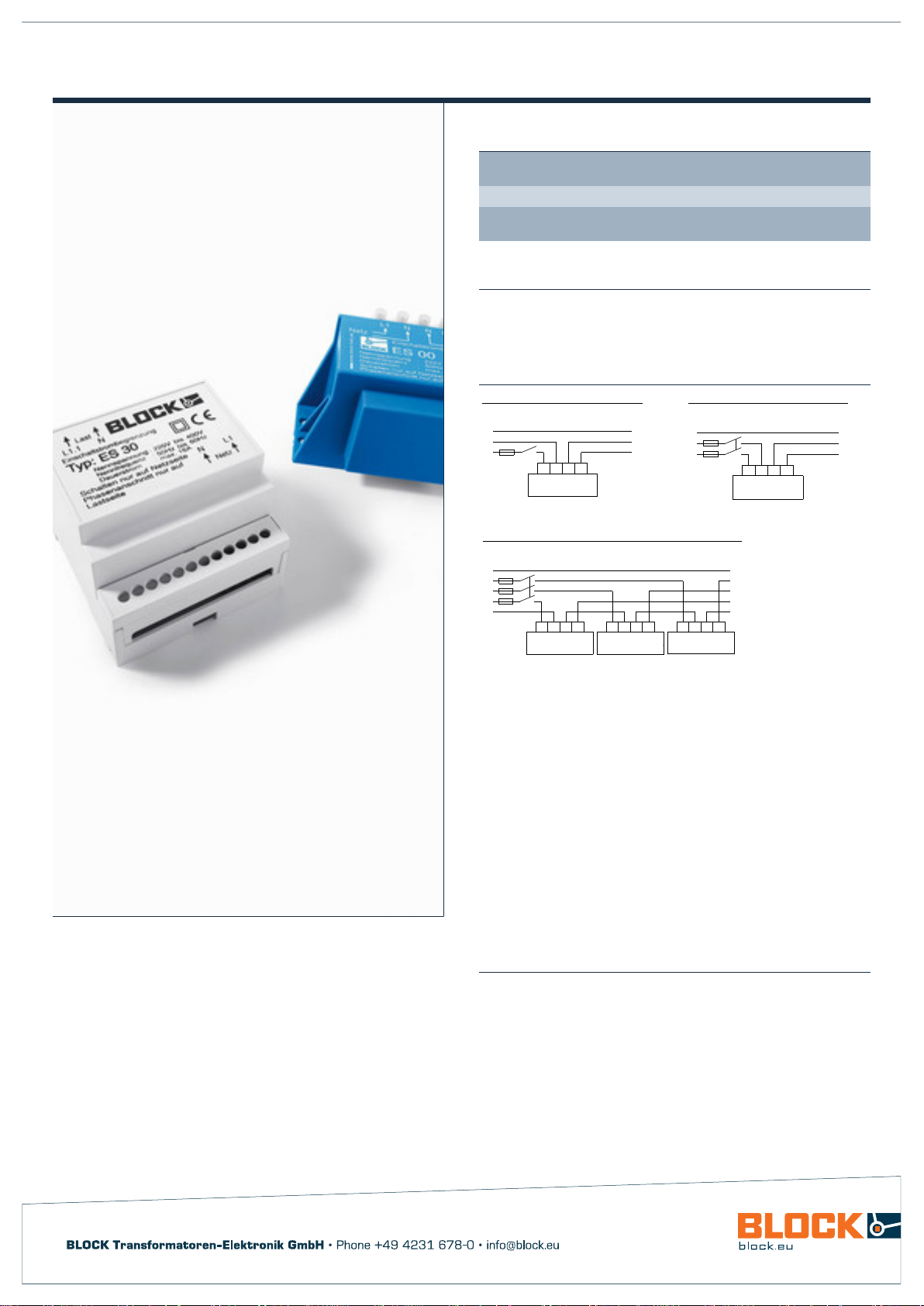

Prinzipschaltbild
Abbildung zeigt ES 30, ES 00
Zulassungen Z

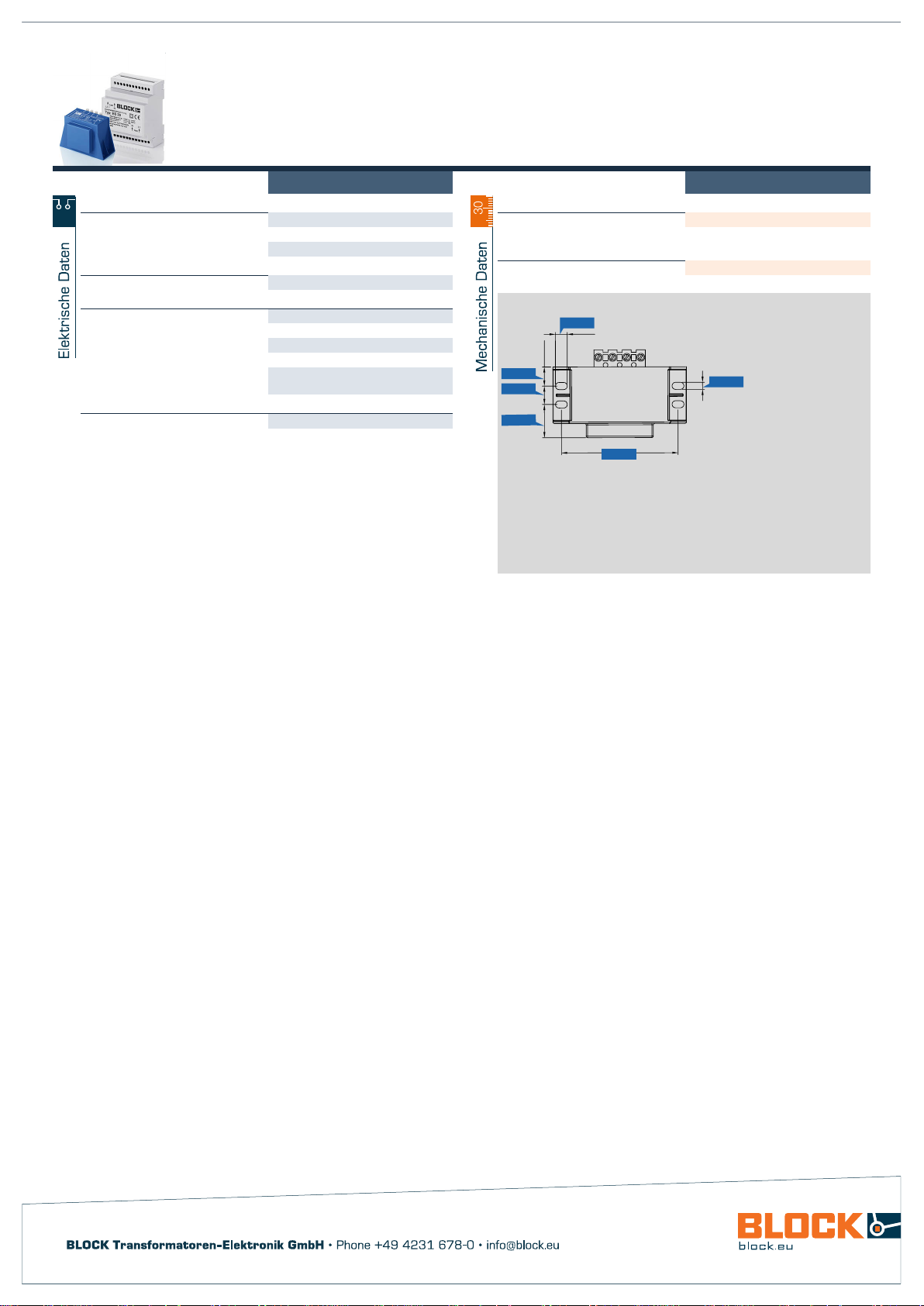

Page 2
Einschaltstrombegrenzer
60.0
23.5
13.0
13.5
8.4
5.0
+
-
ES 00
Typ ES 00
Betriebsdaten
Bemessungsspannung
Bemessungsfrequenz
Bemessungsstrom
Umwelt
Umgebungstemperatur max.
Sicherheit und Schutz
Bauart
Schutzart
Schutzklasse (vorbereitet)
Innenwiderstand
Sicherheit
Bestelldaten
Bestellnummer
220 - 400 Vac
50 - 60 Hz
max. 16 A
40 °C
Anschraubbar
IP 00
II
3,75 Þ
integrierte, nicht auswechselbare
Temperatursicherung im Eingangskreis
ES 00
Typ ES 00
Anschluss und Montage
Anschlüsse
Befestigung
Maße und Gewichte
Gewicht
Schraubklemme
Befestigungslöcher am Gehäuse
0,27 kg
Änderungen vorbehalten.
