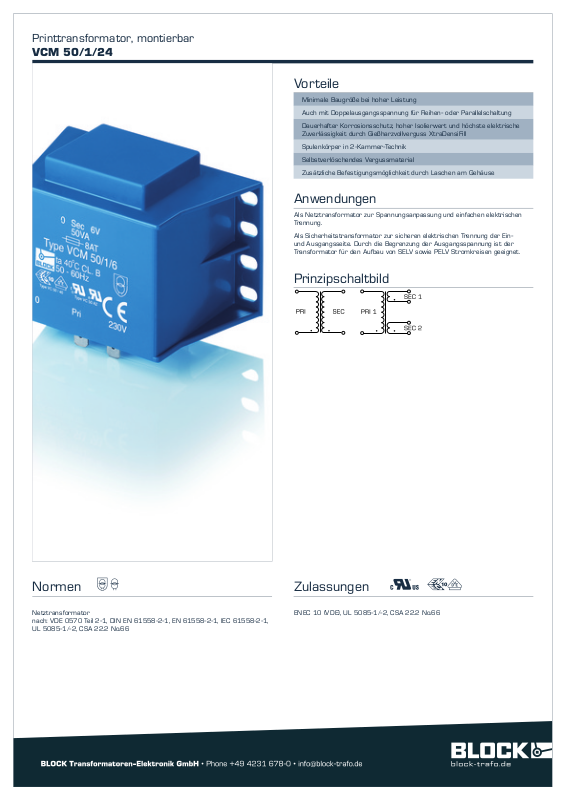

Page 1
Printtransformator, montierbar
VCM 50/1/24
Vorteile
Minimale Baugröße bei hoher Leistung
Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische
Zuverlässigkeit durch Gießharzvollverguss XtraDensiFill
Spulenkörper in 2-Kammer-Technik
Selbstverlöschendes Vergussmaterial
Zusätzliche Befestigungsmöglichkeit durch Laschen am Gehäuse
Anwendungen
Als Netztransformator zur Spannungsanpassung und einfachen elektrischen
Trennung.
Als Sicherheitstransformator zur sicheren elektrischen Trennung der Einund Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der
Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.

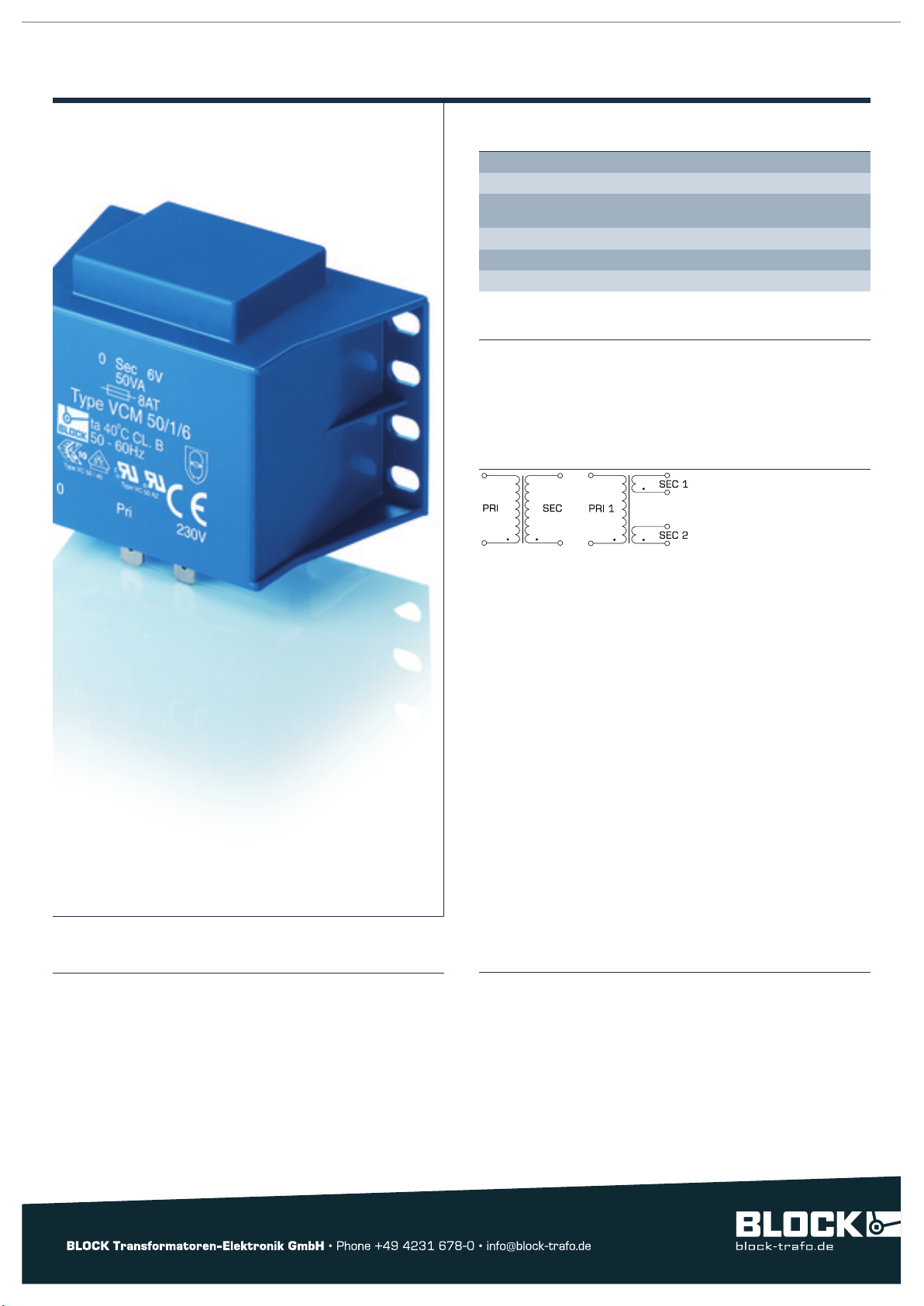

Prinzipschaltbild
Normen 2"Z
Netztransformator
nach: VDE 0570 Teil 2-1, DIN EN 61558-2-1, EN 61558-2-1, IEC 61558-2-1,
UL 5085-1/-2, CSA 22.2 No.66
Zulassungen W vZ
ENEC 10 (VDE), UL 5085-1/-2, CSA 22.2 No.66

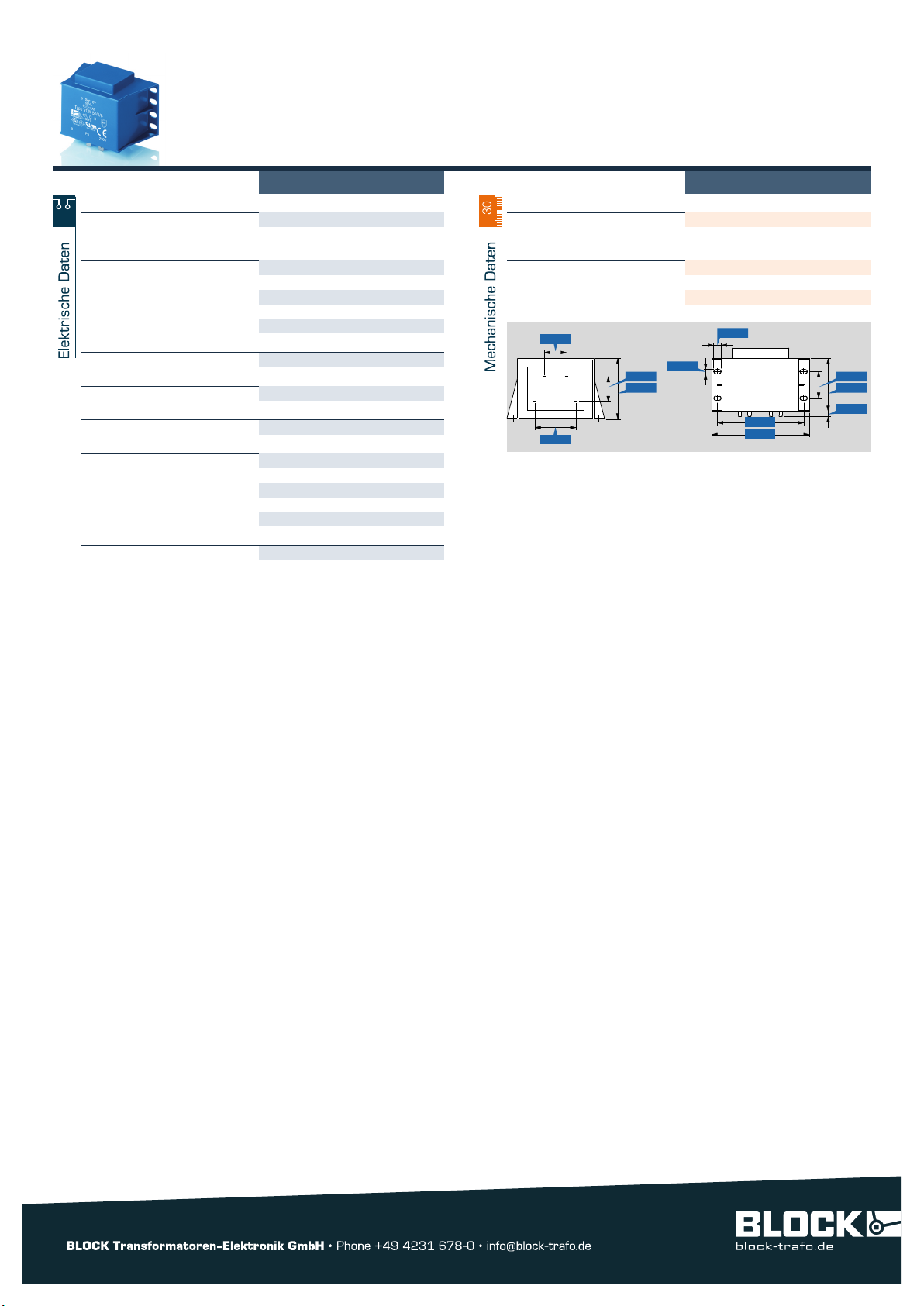

Page 2
Printtransformator, montierbar
+
-
VCM 50/1/24
Typ VCM 50/1/24
Eingangsdaten
Bemessungseingangsspannung
Bemessungsfrequenz
Ausgangsdaten
Bemessungsausgangsspannung
Bemessungsleistung
Leerlaufspannung (ca. x Faktor)
Leerlaufverluste (typ.)
Wirkungsgrad
Normen
Klassifizierung
Zulassungen
Approbationen
Umwelt
Umgebungstemperatur max.
Sicherheit und Schutz
Bauart
Isolierstoffklasse
Schutzart
Schutzklasse (vorbereitet)
Kurzschlussfestigkeit
Bestelldaten
Bestellnummer
230 Vac
50 - 60 Hz
24 Vac
50,0 VA
1,09
3,80 W
87 %
Sicherheitstransformator
cURus, ENEC (VDE)
40 °C
vergossen
VDE=B, UL=class 105
IP 00
II
nicht kurzschlussfest
VCM 50/1/24
Typ VCM 50/1/24
Anschluss und Montage
Befestigung
Anschlüsse
Maße und Gewichte
Stift (ø)
Kerntyp
Gewicht
15.0
SEC
PRI
35.0
35.0
58.5
Laschen am Gehäuse
Flachsteckanschlüsse
PRI 4,8 x 0,8 mm, SEC 6,3 x 0,8 mm
EI 66/34,5
0,99 kg
8.3
4.8
0.0
82.0
94.0
37.5
61.0
9.0
Änderungen vorbehalten.
