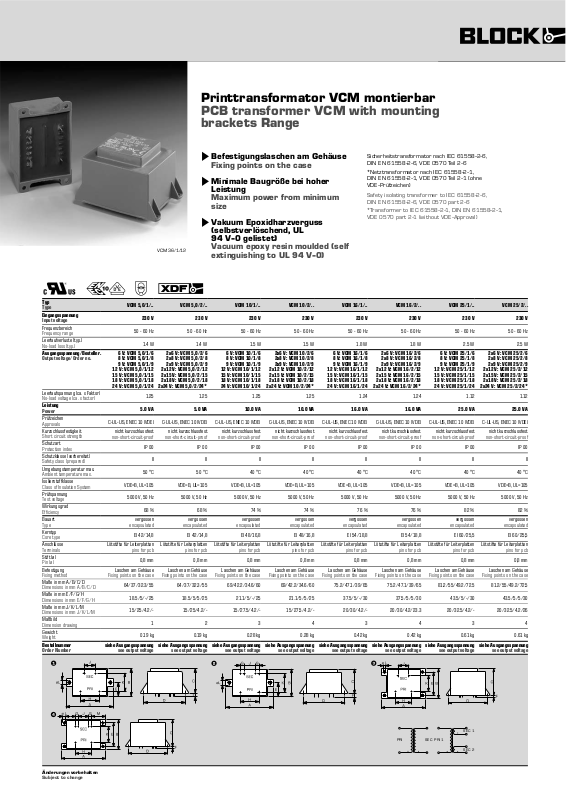

Page 1
Printtransformator VCM montierbar
PCB transformer VCM with mounting brackets Range
ü Befestigungslaschen am Gehäuse
ü Minimale Baugröße bei hoher
ü Vakuum Epoxidharzverguss
VCM 36/1/12
Wv2X
Typ
Type
Eingangsspannung
Input voltage
Frequenzbereich
Frequency range
Leerlaufverluste (typ.)
No-load loss (typ.)
Ausgangsspannung/Bestellnr.
Output voltage/Order no.
Leerlaufspannung (ca. x Faktor)
No-load voltage (ca. x factor)
Leistung
Power
Prüfzeichen
Approvals
Kurzschlussfestigkeit
Short circuit strength
Schutzart
Protection index
Schutzklasse (vorbereitet)
Safety class (prepared)
Umgebungstemperatur max.
Ambient temperature max.
Isolierstoffklasse
Class of Insulation System
Prüfspannung
Test voltage
Wirkungsgrad
Efficiency
Bauart
Type
Kerntyp
Core type
Anschlüsse
Terminals
Stift (ø)
Pin (ø)
Befestigung
Fixing method
Maße in mm A/B/C/D
Dimensions in mm A/B/C/D
Maße in mm E/F/G/H
Dimensions in mm E/F/G/H
Maße in mm J/K/L/M
Dimensions in mm J/K/L/M
Maßbild
Dimension drawing
Gewicht
Weight
Bestellnummer
Order Number
VCM 5,0/1/.. VCM 5,0/2/.. VCM 10/1/.. VCM 10/2/.. VCM 16/1/.. VCM 16/2/.. VCM 25/1/.. VCM 25/2/..
230 V 230 V 230 V 230 V 230 V 230 V 230 V 230 V
50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz
1.4 W 1.4 W 1.5 W 1.5 W 1.8 W 1.8 W 2.5 W 2.5 W
6 V: VCM 5,0/1/6 8 V: VCM 5,0/1/8
9 V: VCM 5,0/1/9 12 V: VCM 5,0/1/12 15 V: VCM 5,0/1/15 18 V: VCM 5,0/1/18 24 V: VCM 5,0/1/24
C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE)
nicht kurzschlussfest
non-short-circuit-proof
VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105
5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz
vergossen
encapsulated
EI 42/14,8 EI 42/14,8 EI 48/16,8 EI 48/16,8 EI 54/18,8 EI 54/18,8 EI 60/25,5 EI 60/25,5
Lötstifte für Leiterplatten
pins for pcb
Laschen am Gehäuse
Fixing points on the case
64/37/32.3/55 64/37/32.3/55 69/42.2/34.6/60 69/42.2/34.6/60 75.2/47.1/39/65 75.2/47.1/39/65 81.2/55/49.2/72.5 81.2/55/49.2/72.5
18.5/5/-/25 18.5/5/5/25 21.1/5/-/25 21.1/5/5/25 37.5/5/-/30 37.5/5/5/30 43.5/5/-/30 43.5/5/5/30
15/25/4.2/- 15/25/4.2/- 15/27.5/4.2/- 15/27.5/4.2/- 20/30/4.2/- 20/30/4.2/23.3 20/32.5/4.2/- 20/32.5/4.2/26
siehe Ausgangsspannung
see output voltage
2x6 V: VCM 5,0/2/6 2x8 V: VCM 5,0/2/8
2x9 V: VCM 5,0/2/9 2x12 V: VCM 5,0/2/12 2x15 V: VCM 5,0/2/15 2x18 V: VCM 5,0/2/18
2x24 V: VCM 5,0/2/24*
1.25 1.25 1.25 1.25 1.24 1.24 1.12 1.12
5.0 VA 5.0 VA 10.0 VA 10.0 VA 16.0 VA 16.0 VA 25.0 VA 25.0 VA
nicht kurzschlussfest
non-short-circuit-proof
IP 00 IP 00 IP 00 IP 00 IP 00 IP 00 IP 00 IP 00
II II II II II II II II
50 °C 50 °C 40 °C 40 °C 40 °C 40 °C 40 °C 40 °C
68 % 68 % 74 % 74 % 76 % 76 % 82 % 82 %
vergossen
encapsulated
Lötstifte für Leiterplatten
pins for pcb
0,8 mm 0,8 mm 0,8 mm 0,8 mm 0,8 mm 0,8 mm 0,8 mm 0,8 mm
Laschen am Gehäuse
Fixing points on the case
1 2 3 4 3 4 3 4
0.19 kg 0.19 kg 0.28 kg 0.28 kg 0.42 kg 0.42 kg 0.61 kg 0.61 kg
siehe Ausgangsspannung
see output voltage
Fixing points on the case
Leistung
(selbstverlöschend, UL 94 V-0 gelistet)
Vacuum epoxy resin moulded (self extinguishing to UL 94 V-0)
6 V: VCM 10/1/6 8 V: VCM 10/1/8
9 V: VCM 10/1/9 12 V: VCM 10/1/12 15 V: VCM 10/1/15 18 V: VCM 10/1/18 24 V: VCM 10/1/24
nicht kurzschlussfest
non-short-circuit-proof
vergossen
encapsulated
Lötstifte für Leiterplatten
pins for pcb
Laschen am Gehäuse
Fixing points on the case
siehe Ausgangsspannung
see output voltage
2x6 V: VCM 10/2/6 2x8 V: VCM 10/2/8
2x9 V: VCM 10/2/9 2x12 V: VCM 10/2/12 2x15 V: VCM 10/2/15 2x18 V: VCM 10/2/18
2x24 V: VCM 10/2/24*
nicht kurzschlussfest
non-short-circuit-proof
vergossen
encapsulated
Lötstifte für Leiterplatten
pins for pcb
Laschen am Gehäuse
Fixing points on the case
siehe Ausgangsspannung
see output voltage
6 V: VCM 16/1/6 8 V: VCM 16/1/8
9 V: VCM 16/1/9 12 V: VCM 16/1/12 15 V: VCM 16/1/15 18 V: VCM 16/1/18 24 V: VCM 16/1/24
nicht kurzschlussfest
non-short-circuit-proof
Lötstifte für Leiterplatten
Laschen am Gehäuse
Fixing points on the case
siehe Ausgangsspannung
see output voltage
Sicherheitstransformator nach IEC 61558-2-6, DIN EN 61558-2-6, VD E 0570 Teil 2-6
*Netztransformator nach IEC 61558-2-1, DIN EN 61558-2-1, VD E 0570 Teil 2-1 (ohne VDE-Prüfzeichen)
Safety isolating transformer to I EC 61558-2-6, DIN EN 61558-2-6, VD E 0570 part 2-6
*Transformer to IEC 61558-2-1, DIN EN 61558-2-1, VDE 0570 part 2-1 (wi thout VDE -Approval)
vergossen
encapsulated
pins for pcb
2x6 V: VCM 16/2/6 2x8 V: VCM 16/2/8
2x9 V: VCM 16/2/9 2x12 V: VCM 16/2/12 2x15 V: VCM 16/2/15 2x18 V: VCM 16/2/18
2x24 V: VCM 16/2/24*
nicht kurzschlussfest
non-short-circuit-proof
vergossen
encapsulated
Lötstifte für Leiterplatten
pins for pcb
Laschen am Gehäuse
Fixing points on the case
siehe Ausgangsspannung
see output voltage
6 V: VCM 25/1/6 8 V: VCM 25/1/8
9 V: VCM 25/1/9 12 V: VCM 25/1/12 15 V: VCM 25/1/15 18 V: VCM 25/1/18 24 V: VCM 25/1/24
nicht kurzschlussfest
non-short-circuit-proof
Lötstifte für Leiterplatten
Laschen am Gehäuse
Fixing points on the case
siehe Ausgangsspannung
see output voltage
vergossen
encapsulated
pins for pcb
2x6 V: VCM 25/2/6 2x8 V: VCM 25/2/8
2x9 V: VCM 25/2/9 2x12 V: VCM 25/2/12 2x15 V: VCM 25/2/15 2x18 V: VCM 25/2/18
2x24 V: VCM 25/2/24*
nicht kurzschlussfest
non-short-circuit-proof
vergossen
encapsulated
Lötstifte für Leiterplatten
pins for pcb
Laschen am Gehäuse
Fixing points on the case
siehe Ausgangsspannung
see output voltage
Änderungen vorbehalten
Subject to change
PRI SEC
PRI 1
SEC 1
SEC 2
Page 2
Printtransformator VCM montierbar
PCB transformer VCM with mounting brackets Range
Typ
Type
Eingangsspannung
Input voltage
Frequenzbereich
Frequency range
Leerlaufverluste (typ.)
No-load loss (typ.)
Ausgangsspannung/Bestellnr.
Output voltage/Order no.
Leerlaufspannung (ca. x Faktor)
No-load voltage (ca. x factor)
Leistung
Power
Prüfzeichen
Approvals
Kurzschlussfestigkeit
Short circuit strength
Schutzart
Protection index
Schutzklasse (vorbereitet)
Safety class (prepared)
Umgebungstemperatur max.
Ambient temperature max.
Isolierstoffklasse
Class of Insulation System
Prüfspannung
Test voltage
Wirkungsgrad
Efficiency
Bauart
Type
Kerntyp
Core type
Anschlüsse
Terminals
Stift (ø)
Pin (ø)
Befestigung
Fixing method
Maße in mm A/B/C/D
Dimensions in mm A/B/C/D
Maße in mm E/F/G/H
Dimensions in mm E/F/G/H
Maße in mm J/K/L/M
Dimensions in mm J/K/L/M
Maßbild
Dimension drawing
Gewicht
Weight
Bestellnummer
Order Number
VCM 36/1/.. VCM 36/2/.. VCM 50/1/.. VCM 50/2/..
230 V 230 V 230 V 230 V
50-60Hz 50-60Hz 50-60Hz 50-60Hz
2.6 W 2.6 W 3.8 W 3.8 W
6 V: VCM 36/1/6 8 V: VCM 36/1/8
9 V: VCM 36/1/9 12 V: VCM 36/1/12 15 V: VCM 36/1/15 18 V: VCM 36/1/18 24 V: VCM 36/1/24
2x6 V: VCM 36/2/6 2x8 V: VCM 36/2/8
2x9 V: VCM 36/2/9 2x12 V: VCM 36/2/12 2x15 V: VCM 36/2/15 2x18 V: VCM 36/2/18
2x24 V: VCM 36/2/24*
6 V: VCM 50/1/6 8 V: VCM 50/1/8
9 V: VCM 50/1/9 12 V: VCM 50/1/12 15 V: VCM 50/1/15 18 V: VCM 50/1/18 24 V: VCM 50/1/24
2x6 V: VCM 50/2/6 2x8 V: VCM 50/2/8
2x9 V: VCM 50/2/9 2x12 V: VCM 50/2/12 2x15 V: VCM 50/2/15 2x18 V: VCM 50/2/18
2x24 V: VCM 50/2/24*
1.11 1.11 1.09 1.09
36.0 VA 36.0 VA 50.0 VA 50.0 VA
C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE)
nicht kurzschlussfest
non-short-circuit-proof
nicht kurzschlussfest
non-short-circuit-proof
nicht kurzschlussfest
non-short-circuit-proof
nicht kurzschlussfest
non-short-circuit-proof
IP 00 IP 00 IP 00 IP 00
II II II II
40 °C 40 °C 40 °C 40 °C
VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105
5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz
83 % 83 % 87 % 87 %
vergossen
encapsulated
vergossen
encapsulated
vergossen
encapsulated
vergossen
encapsulated
EI 66/23,0 EI 66/23,0 EI 66/34,5 EI 66/34,5
Lötstifte für Leiterplatten
pins for pcb
Laschen am Gehäuse
Fixing points on the case
Lötstifte für Leiterplatten
pins for pcb
0,8 mm 0,8 mm
Laschen am Gehäuse
Fixing points on the case
Lötstifte für Leiterplatten
pins for pcb
PRI 4,8 x 0,8 mm, SEC 6,3 x 0,8 mm
Laschen am Gehäuse
Fixing points on the case
Lötstifte für Leiterplatten
pins for pcb
PRI 4,8 x 0,8 mm, SEC 6,3 x 0,8 mm
Laschen am Gehäuse
Fixing points on the case
87.2/60/48.5/77.5 87.2/60/48.5/77.5 94/61/58.5/82 94/61/58.5/82
47.5/5/-/35 47.5/5/5/35 37.5/9/-/35 37.5/9/10/35
25/35/4.2/- 20/35/4.2/31 15/35/8.3/4.8 15/35/8.3/4.8
3 4 5 6
0.75 kg 0.75 kg 0.99 kg 0.99 kg
siehe Ausgangsspannung
see output voltage
siehe Ausgangsspannung
see output voltage
siehe Ausgangsspannung
see output voltage
siehe Ausgangsspannung
see output voltage
Änderungen vorbehalten
Subject to change
PRI SEC
PRI 1
SEC 1
SEC 2
