BLOCK TRANSFORMATOREN EI 30/12,5 215, EE 20/10 212, EE 20/6,1 106 Datasheet

Download

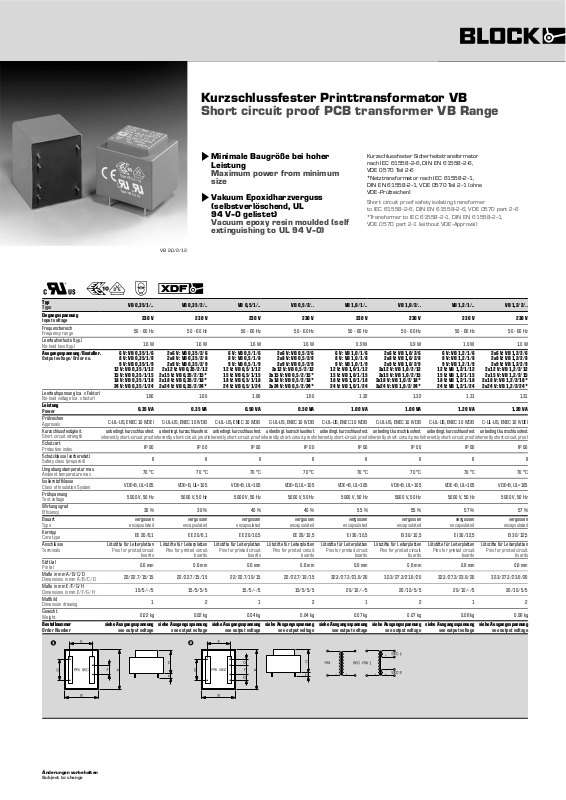

Page 1
Kurzschlussfester Printtransformator VB
Short circuit proof PCB transformer VB Range
ü Minimale Baugröße bei hoher
ü Vakuum Epoxidharzverguss
VB 2,0/2/12
Wv1X
Typ
Type
Eingangsspannung
Input voltage
Frequenzbereich
Frequency range
Leerlaufverluste (typ.)
No-load loss (typ.)
Ausgangsspannung/Bestellnr.
Output voltage/Order no.
Leerlaufspannung (ca. x Faktor)
No-load voltage (ca. x factor)
Leistung
Power
Prüfzeichen
Approvals
Kurzschlussfestigkeit
Short circuit strength
Schutzart
Protection index
Schutzklasse (vorbereitet)
Safety class (prepared)
Umgebungstemperatur max.
Ambient temperature max.
Isolierstoffklasse
Class of Insulation System
Prüfspannung
Test voltage
Wirkungsgrad
Efficiency
Bauart
Type
Kerntyp
Core type
Anschlüsse
Terminals
Stift (ø)
Pin (ø)
Maße in mm A/B/C/D
Dimensions in mm A/B/C/D
Maße in mm E/F/G/H
Dimensions in mm E/F/G/H
Maßbild
Dimension drawing
Gewicht
Weight
Bestellnummer
Order Number
VB 0,35/1/.. VB 0,35/2/.. VB 0,5/1/.. VB 0,5/2/.. VB 1,0/1/.. VB 1,0/2/.. VB 1,2/1/.. VB 1,2/2/..
230 V 230 V 230 V 230 V 230 V 230 V 230 V 230 V
50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz
1.6 W 1.6 W 1.6 W 1.6 W 0.9 W 0.9 W 1.0 W 1.0 W
6 V: VB 0,35/1/6 8 V: VB 0,35/1/8
9 V: VB 0,35/1/9 12 V: VB 0,35/1/12 15 V: VB 0,35/1/15 18 V: VB 0,35/1/18 24 V: VB 0,35/1/24
0.35 VA 0.35 VA 0.50 VA 0.50 VA 1.00 VA 1.00 VA 1.20 VA 1.20 VA
C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE)
unbedingt kurzschlussfest
inherently short-circuit proof
VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105
5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz
vergossen
encapsulated
EE 20/6,1 EE 20/6,1 EE 20/10,5 EE 20/10,5 EI 30/10,5 EI 30/10,5 EI 30/12,5 EI 30/12,5
Lötstifte für Leiterplatten
Pins for printed circuit
22/22.7/15/15 22/22.7/15/15 22/22.7/19/15 22/22.7/19/15 32.3/27.3/21.8/20 32.3/27.3/21.8/20 32.3/27.3/23.8/20 32.3/27.3/23.8/20
15/5/-/5 15/5/5/5 15/5/-/5 15/5/5/5 20/10/-/5 20/10/5/5 20/10/-/5 20/10/5/5
siehe Ausgangsspannung
see output voltage
2x6 V: VB 0,35/2/6 2x8 V: VB 0,35/2/8 2x9 V: VB 0,35/2/9
2x12 V: VB 0,35/2/12 2x15 V: VB 0,35/2/15* 2x18 V: VB 0,35/2/18* 2x24 V: VB 0,35/2/24*
1.80 1.80 1.80 1.80 1.32 1.32 1.31 1.31
unbedingt kurzschlussfest
inherently short-circuit proof
IP 00 IP 00 IP 00 IP 00 IP 00 IP 00 IP 00 IP 00
II II II II II II II II
70 °C 70 °C 70 °C 70 °C 70 °C 70 °C 70 °C 70 °C
30 % 30 % 40 % 40 % 55 % 55 % 57 % 57 %
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
boards
0.6 mm 0.6 mm 0.6 mm 0.6 mm 0.8 mm 0.8 mm 0.8 mm 0.8 mm
1 2 1 2 1 2 1 2
0.02 kg 0.02 kg 0.04 kg 0.04 kg 0.07 kg 0.07 kg 0.08 kg 0.08 kg
siehe Ausgangsspannung
boards
see output voltage
Leistung
Maximum power from minimum size
Vacuum epoxy resin moulded (self extinguishing to UL 94 V-0)
6 V: VB 0,5/1/6 8 V: VB 0,5/1/8
9 V: VB 0,5/1/9 12 V: VB 0,5/1/12 15 V: VB 0,5/1/15 18 V: VB 0,5/1/18 24 V: VB 0,5/1/24
unbedingt kurzschlussfest
inherently short-circuit proof
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
boards
see output voltage
2x6 V: VB 0,5/2/6 2x8 V: VB 0,5/2/8 2x9 V: VB 0,5/2/9
2x12 V: VB 0,5/2/12 2x15 V: VB 0,5/2/15* 2x18 V: VB 0,5/2/18* 2x24 V: VB 0,5/2/24*
unbedingt kurzschlussfest
inherently short-circuit proof
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
boards
see output voltage
12 V: VB 1,0/1/12 15 V: VB 1,0/1/15 18 V: VB 1,0/1/18 24 V: VB 1,0/1/24
unbedingt kurzschlussfest
inherently short-circuit proof
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
see output voltage
6 V: VB 1,0/1/6 8 V: VB 1,0/1/8 9 V: VB 1,0/1/9
vergossen
encapsulated
boards
Kurzschlussfester Sicherheitstransformator nach IEC 61558-2-6, DIN EN 61558-2-6, VDE 0570 Teil 2-6
*Netztransformator nach IEC 61558-2-1, DIN EN 61558-2-1, VD E 0570 Teil 2-1 (ohne VDE-Prüfzeichen)
Short circuit proof safety isolating transformer to IEC 61558-2-6, DIN EN 61558-2-6, VDE 0570 part 2-6
*Transformer to IEC 61558-2-1, DIN E N 61558-2-1, VDE 0570 part 2-1 (wi thout VDE -Approval)
2x6 V: VB 1,0/2/6 2x8 V: VB 1,0/2/8
2x9 V: VB 1,0/2/9 2x12 V: VB 1,0/2/12 2x15 V: VB 1,0/2/15
2x18 V: VB 1,0/2/18* 2x24 V: VB 1,0/2/24*
unbedingt kurzschlussfest
inherently short-circuit proof
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
boards
see output voltage
6 V: VB 1,2/1/6 8 V: VB 1,2/1/8
9 V: VB 1,2/1/9 12 V: VB 1,2/1/12 15 V: VB 1,2/1/15 18 V: VB 1,2/1/18 24 V: VB 1,2/1/24
unbedingt kurzschlussfest
inherently short-circuit proof
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
boards
see output voltage
2x6 V: VB 1,2/2/6 2x8 V: VB 1,2/2/8
2x9 V: VB 1,2/2/9 2x12 V: VB 1,2/2/12 2x15 V: VB 1,2/2/15
2x18 V: VB 1,2/2/18* 2x24 V: VB 1,2/2/24*
unbedingt kurzschlussfest
inherently short-circuit proof
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
see output voltage
boards
Änderungen vorbehalten
Subject to change
Page 2
Kurzschlussfester Printtransformator VB
Short circuit proof PCB transformer VB Range
Typ
Type
Eingangsspannung
Input voltage
Frequenzbereich
Frequency range
Leerlaufverluste (typ.)
No-load loss (typ.)
Ausgangsspannung/Bestellnr.
Output voltage/Order no.
Leerlaufspannung (ca. x Faktor)
No-load voltage (ca. x factor)
Leistung
Power
Prüfzeichen
Approvals
Kurzschlussfestigkeit
Short circuit strength
Schutzart
Protection index
Schutzklasse (vorbereitet)
Safety class (prepared)
Umgebungstemperatur max.
Ambient temperature max.
Isolierstoffklasse
Class of Insulation System
Prüfspannung
Test voltage
Wirkungsgrad
Efficiency
Bauart
Type
Kerntyp
Core type
Anschlüsse
Terminals
Stift (ø)
Pin (ø)
Maße in mm A/B/C/D
Dimensions in mm A/B/C/D
Maße in mm E/F/G/H
Dimensions in mm E/F/G/H
Maßbild
Dimension drawing
Gewicht
Weight
Bestellnummer
Order Number
VB 1,5/1/.. VB 1,5/2/.. VB 2,0/1/.. VB 2,0/2/.. VB 2,3/1/.. VB 2,3/2/.. VB 2,8/1/.. VB 2,8/2/..
230 V 230 V 230 V 230 V 230 V 230 V 230 V 230 V
50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz
1.0 W 1.0 W 1.1 W 1.1 W 0.9 W 0.9 W 0.9 W 0.9 W
6 V: VB 1,5/1/6 8 V: VB 1,5/1/8
9 V: VB 1,5/1/9 12 V: VB 1,5/1/12 15 V: VB 1,5/1/15 18 V: VB 1,5/1/18 24 V: VB 1,5/1/24
1.50 VA 1.50 VA 2.00 VA 2.00 VA 2.30 VA 2.30 VA 2.80 VA 2.80 VA
C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE) C-UL-US, ENEC 10 (VDE)
unbedingt kurzschlussfest
inherently short-circuit proof
VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105 VDE=B, UL=105
5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz 5000 V, 50 Hz
vergossen
encapsulated
EI 30/12,5 EI 30/12,5 EI 30/15,5 EI 30/15,5 EI 30/18,0 EI 30/18,0 EI 30/23,0 EI 30/23,0
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
boards
0.8 mm 0.8 mm 0.8 mm 0.8 mm 0.8 mm 0.8 mm 0.8 mm 0.8 mm
32.3/27.3/23.8/20 32.3/27.3/23.8/20 32.3/27.3/26.8/20 32.3/27.3/26.8/20 32.3/27.3/29/20 32.3/27.3/29/20 32.3/27.3/34/20 32.3/27.3/34/20
20/10/-/5 20/10/5/5 20/10/-/5 20/10/5/5 20/10/-/5 20/10/5/5 20/10/-/5 20/10/5/5
0.08 kg 0.08 kg 0.10 kg 0.10 kg 0.11 kg 0.11 kg 0.14 kg 0.14 kg
see output voltage
2x6 V: VB 1,5/2/6 2x8 V: VB 1,5/2/8
2x9 V: VB 1,5/2/9 2x12 V: VB 1,5/2/12 2x15 V: VB 1,5/2/15
2x18 V: VB 1,5/2/18* 2x24 V: VB 1,5/2/24*
1.39 1.39 1.64 1.64 1.43 1.43 1.31 1.31
unbedingt kurzschlussfest
inherently short-circuit proof
IP 00 IP 00 IP 00 IP 00 IP 00 IP 00 IP 00 IP 00
II II II II II II II II
70 °C 70 °C 70 °C 70 °C 70 °C 70 °C 70 °C 70 °C
57 % 57 % 52 % 52 % 59 % 59 % 57 % 57 %
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
1 2 1 2 1 2 1 2
siehe Ausgangsspannung
boards
see output voltage
6 V: VB 2,0/1/6 8 V: VB 2,0/1/8
9 V: VB 2,0/1/9 12 V: VB 2,0/1/12 15 V: VB 2,0/1/15 18 V: VB 2,0/1/18 24 V: VB 2,0/1/24
unbedingt kurzschlussfest
inherently short-circuit proof
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
boards
see output voltage
2x6 V: VB 2,0/2/6 2x8 V: VB 2,0/2/8
2x9 V: VB 2,0/2/9 2x12 V: VB 2,0/2/12 2x15 V: VB 2,0/2/15
2x18 V: VB 2,0/2/18* 2x24 V: VB 2,0/2/24*
unbedingt kurzschlussfest
inherently short-circuit proof
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
boards
see output voltage
6 V: VB 2,3/1/6 8 V: VB 2,3/1/8
9 V: VB 2,3/1/9 12 V: VB 2,3/1/12 15 V: VB 2,3/1/15 18 V: VB 2,3/1/18 24 V: VB 2,3/1/24
unbedingt kurzschlussfest
inherently short-circuit proof
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
boards
see output voltage
2x6 V: VB 2,3/2/6 2x8 V: VB 2,3/2/8
2x9 V: VB 2,3/2/9 2x12 V: VB 2,3/2/12 2x15 V: VB 2,3/2/15
2x18 V: VB 2,3/2/18* 2x24 V: VB 2,3/2/24*
unbedingt kurzschlussfest
inherently short-circuit proof
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
boards
see output voltage
6 V: VB 2,8/1/6 8 V: VB 2,8/1/8
9 V: VB 2,8/1/9 12 V: VB 2,8/1/12 15 V: VB 2,8/1/15 18 V: VB 2,8/1/18 24 V: VB 2,8/1/24
unbedingt kurzschlussfest
inherently short-circuit proof
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
boards
see output voltage
2x6 V: VB 2,8/2/6 2x8 V: VB 2,8/2/8
2x9 V: VB 2,8/2/9 2x12 V: VB 2,8/2/12 2x15 V: VB 2,8/2/15
2x18 V: VB 2,8/2/18* 2x24 V: VB 2,8/2/24*
unbedingt kurzschlussfest
inherently short-circuit proof
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
see output voltage
vergossen
boards
Änderungen vorbehalten
Subject to change
Page 3
Kurzschlussfester Printtransformator VB
Short circuit proof PCB transformer VB Range
Typ
Type
Eingangsspannung
Input voltage
Frequenzbereich
Frequency range
Leerlaufverluste (typ.)
No-load loss (typ.)
Ausgangsspannung/Bestellnr.
Output voltage/Order no.
Leerlaufspannung (ca. x Faktor)
No-load voltage (ca. x factor)
Leistung
Power
Prüfzeichen
Approvals
Kurzschlussfestigkeit
Short circuit strength
Schutzart
Protection index
Schutzklasse (vorbereitet)
Safety class (prepared)
Umgebungstemperatur max.
Ambient temperature max.
Isolierstoffklasse
Class of Insulation System
Prüfspannung
Test voltage
Wirkungsgrad
Efficiency
Bauart
Type
Kerntyp
Core type
Anschlüsse
Terminals
Stift (ø)
Pin (ø)
Maße in mm A/B/C/D
Dimensions in mm A/B/C/D
Maße in mm E/F/G/H
Dimensions in mm E/F/G/H
Maßbild
Dimension drawing
Gewicht
Weight
Bestellnummer
Order Number
VB 3,2/1/.. VB 3,2/2/..
230 V 230 V
50-60Hz 50-60Hz
0.8 W 0.8 W
6 V: VB 3,2/1/6 8 V: VB 3,2/1/8
9 V: VB 3,2/1/9 12 V: VB 3,2/1/12 15 V: VB 3,2/1/15 18 V: VB 3,2/1/18 24 V: VB 3,2/1/24
1.57 1.57
3.20 VA 3.20 VA
ENEC 10 (VDE) ENEC 10 (VDE)
unbedingt kurzschlussfest
inherently short-circuit proof
IP 00 IP 00
II II
50 °C 50 °C
VDE=B, UL=105 VDE=B, UL=105
5000 V, 50 Hz 5000 V, 50 Hz
58 % 58 %
vergossen
encapsulated
EI 38/16,5 EI 38/16,5
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
boards
0.8 mm 0.8 mm
41/35/30.8/20 41/35/30.8/20
25/10/-/5 25/10/5/5
1 2
0.17 kg 0.17 kg
see output voltage
2x6 V: VB 3,2/2/6 2x8 V: VB 3,2/2/8
2x9 V: VB 3,2/2/9 2x12 V: VB 3,2/2/12 2x15 V: VB 3,2/2/15
2x18 V: VB 3,2/2/18* 2x24 V: VB 3,2/2/24*
unbedingt kurzschlussfest
inherently short-circuit proof
vergossen
encapsulated
Lötstifte für Leiterplatten
Pins for printed circuit
siehe Ausgangsspannung
boards
see output voltage
Änderungen vorbehalten
Subject to change
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
