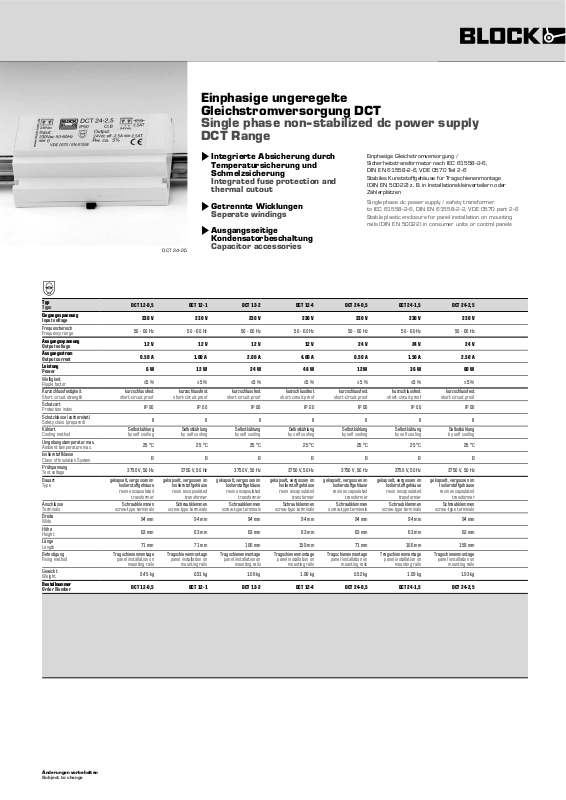

Einphasige ungeregelte
Gleichstromversorgung DCT
Single phase non-stabilized dc power supply
DCT Range
1
Typ
Type
Eingangsspannung
Input voltage
Frequenzbereich
Frequency range
Ausgangsspannung
Output voltage
Ausgangsstrom
Output current
Leistung
Power
Welligkeit
Ripple factor
Kurzschlussfestigkeit
Short circuit strength
Schutzart
Protection index
Schutzklasse (vorbereitet)
Safety class (prepared)
Kühlart
Cooling method
Umgebungstemperatur max.
Ambient temperature max.
Isolierstoffklasse
Class of Insulation System
Prüfspannung
Test voltage
Bauart
Type
Anschlüsse
Terminals
Breite
Wide
Höhe
Height
Länge
Length
Befestigung
Fixing method
Gewicht
Weight
Bestellnummer
Order Number
ü Integrierte Absicherung durch
Temperatursicherung und
Schmelzsicherung
Integrated fuse protection and
thermal cutout
ü Getrennte Wicklungen
Seperate windings
ü Ausgangsseitige
Einphasige Gleichstromversorgung /
Sicherheitstransformator nach IEC 61558-2-6,
DIN EN 61558-2-6, VD E 0570 Teil 2-6
Stabiles Kunststoffgehäuse für Tragschienenmontage
(DIN EN 50022) z. B. in Installationskleinverteilern oder
Zählerplätzen
Single phase dc power supply / safety trans former
to IEC 61558-2-6, DIN EN 61558-2-2, VDE 0570 part 2-6
Stable plastic enclosure for panel installation on mounting
rails (DIN EN 50022) in consumer units or control panels
Kondensatorbeschaltung

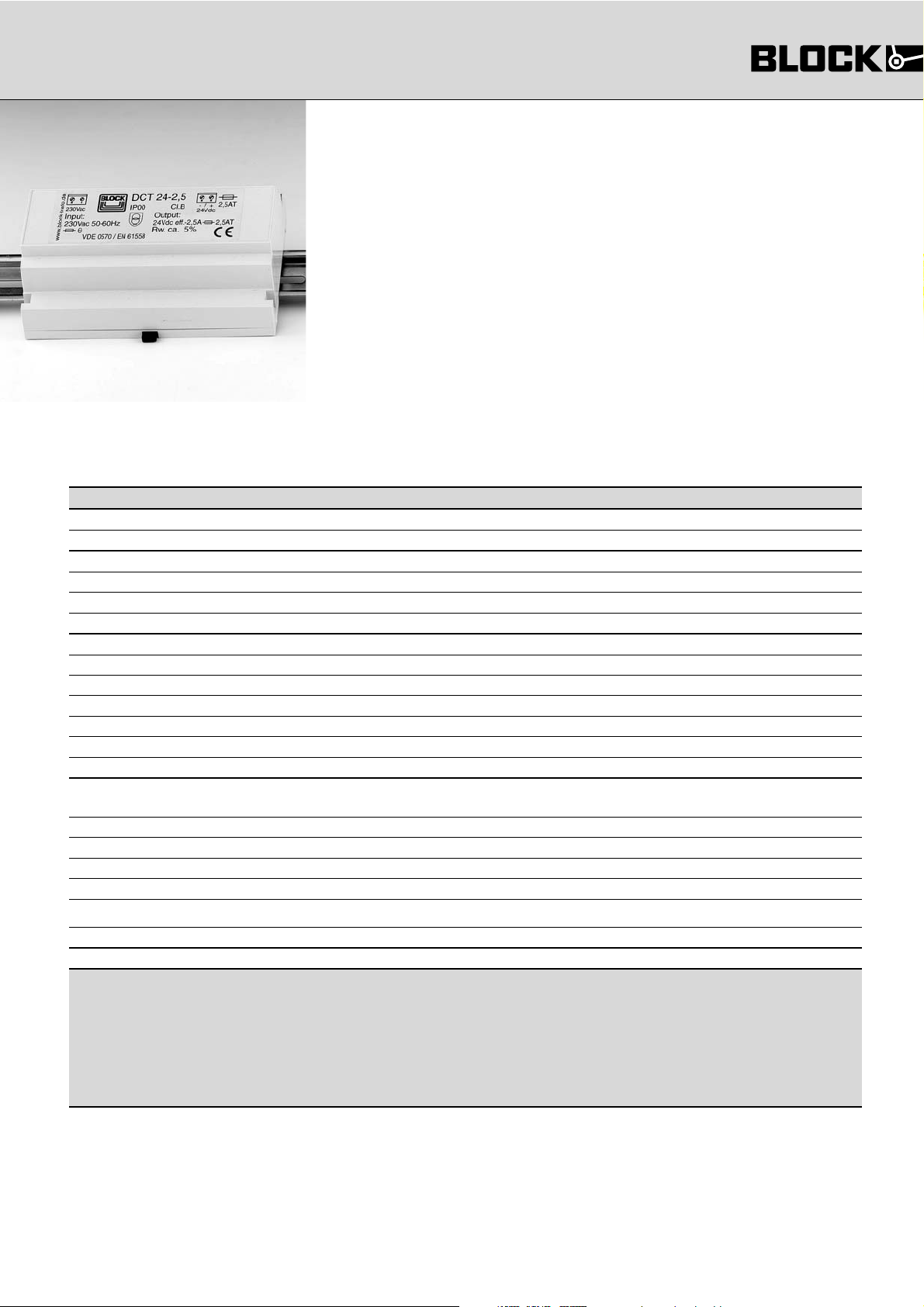

DCT 24-2,5
DCT 12-0,5 DCT 12-1 DCT 12-2 DCT 12-4 DCT 24-0,5 DCT 24-1,5 DCT 24-2,5
230 V 230 V 230 V 230 V 230 V 230 V 230 V
50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz
12 V 12 V 12 V 12 V 24 V 24 V 24 V
0.50 A 1.00 A 2.00 A 4.00 A 0.50 A 1.50 A 2.50 A
6W 12 W 24 W 48 W 12 W 36 W 60 W
Ð5 % Ð5 % Ð5 % Ð5 % Ð5 % Ð5 % Ð5 %
kurzschlussfest
short-circuit proof
IP 00 IP 00 IP 00 IP 00 IP 00 IP 00 IP 00
Selbstkühlung
by self cooling
25 °C 25 °C 25 °C 25 °C 25 °C 25 °C 25 °C
3750 V, 50 Hz 3750 V, 50 Hz 3750 V, 50 Hz 3750 V, 50 Hz 3750 V, 50 Hz 3750 V, 50 Hz 3750 V, 50 Hz
gekapselt, vergossen im
Isolierstoffgehäuse
resin encapsulated
transformer
Schraubklemmen
screw-type terminals
94 mm 94 mm 94 mm 94 mm 94 mm 94 mm 94 mm
63 mm 63 mm 63 mm 63 mm 63 mm 63 mm 63 mm
71 mm 71 mm 106 mm 159 mm 71 mm 106 mm 159 mm
Tragschienenmontage
panel installation on
mounting rails
0.45 kg 0.51 kg 1.08 kg 1.90 kg 0.52 kg 1.09 kg 1.93 kg
DCT 12-0,5 DCT 12-1 DCT 12-2 DCT 12-4 DCT 24-0,5 DCT 24-1,5 DCT 24-2,5
kurzschlussfest
short-circuit proof
II II II II II II II
B B B B B B B
Selbstkühlung
by self cooling
gekapselt, vergossen im
Isolierstoffgehäuse
resin encapsulated
Schraubklemmen
screw-type terminals
Tragschienenmontage
panel installation on
mounting rails
Capacitor accessories
kurzschlussfest
short-circuit proof
Selbstkühlung
by self cooling
gekapselt, vergossen im
Isolierstoffgehäuse
transformer
resin encapsulated
transformer
Schraubklemmen
screw-type terminals
Tragschienenmontage
panel installation on
mounting rails
kurzschlussfest
short-circuit proof
Selbstkühlung
by self cooling
gekapselt, vergossen im
Isolierstoffgehäuse
resin encapsulated
transformer
Schraubklemmen
screw-type terminals
Tragschienenmontage
panel installation on
mounting rails
kurzschlussfest
short-circuit proof
Selbstkühlung
by self cooling
gekapselt, vergossen im
Isolierstoffgehäuse
resin encapsulated
transformer
Schraubklemmen
screw-type terminals
Tragschienenmontage
panel installation on
mounting rails
kurzschlussfest
short-circuit proof
Selbstkühlung
by self cooling
gekapselt, vergossen im
Isolierstoffgehäuse
resin encapsulated
transformer
Schraubklemmen
screw-type terminals
Tragschienenmontage
panel installation on
mounting rails
gekapselt, vergossen im
kurzschlussfest
short-circuit proof
Selbstkühlung
by self cooling
Isolierstoffgehäuse
resin encapsulated
transformer
Schraubklemmen
screw-type terminals
Tragschienenmontage
panel installation on
mounting rails
Änderungen vorbehalten
Subject to change
