BLOCK TRANSFORMATOREN CUL 100/0,15 Datasheet

Kupferlackdraht

CUL

Typ

Strombelastung

Dauerwärmebeständigkeit

Isolierlackbasis

Verzinnbarkeit

Drahtdurchmesser

Gewicht

Länge m (min.)
CUL 50/0,08 0,02 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,08 mm 0,05 kg 856
CUL 100/0,10 0,03 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,10 mm 0,10 kg 1144
CUL 100/0,15 0,06 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,15 mm 0,10 kg 509
CUL 100/0,22 0,14 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,22 mm 0,10 kg 215
CUL 100/0,28 0,22 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,28 mm 0,10 kg 140
CUL 100/0,35 0,35 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,35 mm 0,10 kg 87
CUL 100/0,40 0,45 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,40 mm 0,10 kg 69
CUL 100/0,50 0,70 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,50 mm 0,10 kg 44
CUL 100/0,63 1,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,63 mm 0,10 kg 28
CUL 100/0,75 1,55 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,75 mm 0,10 kg 20
CUL 100/0,85 2,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,85 mm 0,10 kg 15
CUL 100/1,00 2,80 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,00 mm 0,10 kg 11
CUL 100/1,12 3,50 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,12 mm 0,10 kg 9
CUL 200/0,10 0,03 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,10 mm 0,20 kg 2289
CUL 200/0,15 0,06 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,15 mm 0,20 kg 1017
CUL 200/0,22 0,14 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,22 mm 0,20 kg 429
CUL 200/0,28 0,22 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,28 mm 0,20 kg 280
CUL 200/0,35 0,35 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,35 mm 0,20 kg 175
CUL 200/0,40 0,45 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,40 mm 0,20 kg 138
CUL 200/0,50 0,70 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,50 mm 0,20 kg 88
CUL 200/0,63 1,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,63 mm 0,20 kg 56
CUL 200/0,75 1,55 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,75 mm 0,20 kg 40
CUL 200/0,85 2,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,85 mm 0,20 kg 31
CUL 200/1,00 2,80 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,00 mm 0,20 kg 22
CUL 200/1,12 3,50 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,12 mm 0,20 kg 18
CUL 500/0,40 0,45 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,40 mm 0,50 kg 345
CUL 500/0,50 0,70 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,50 mm 0,50 kg 221
CUL 500/0,63 1,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,63 mm 0,50 kg 140
CUL 500/0,75 1,55 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,75 mm 0,50 kg 99
CUL 500/0,85 2,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,85 mm 0,50 kg 77
CUL 500/1,00 2,80 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,00 mm 0,50 kg 56
CUL 500/1,12 3,50 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,12 mm 0,50 kg 44
CUL 500/1,32 5,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,32 mm 0,50 kg 32
CUL 500/1,50 6,50 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,50 mm 0,50 kg 25
CUL 500/1,80 9,50 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,80 mm 0,50 kg 17
CUL 500/2,00 11,50 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 2,00 mm 0,50 kg 14

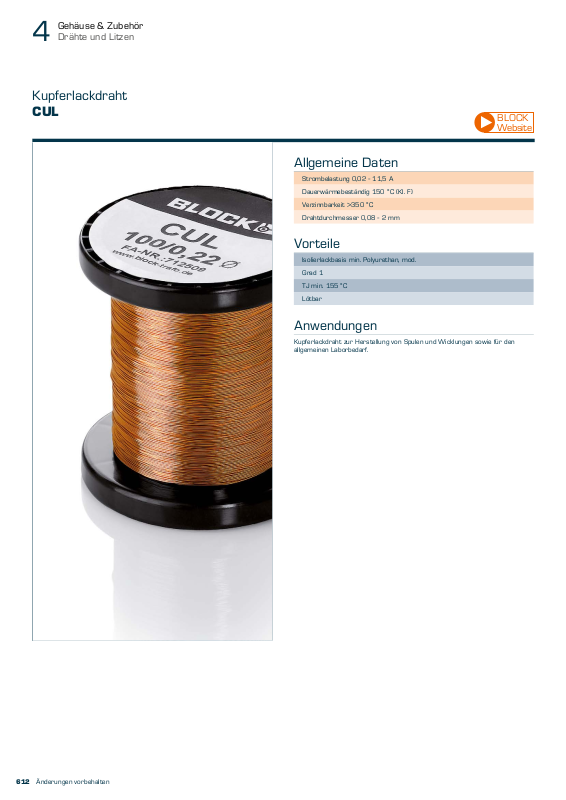

Gehäuse & Zubehör

Drähte und Litzen

4

Kupferlackdraht

CUL

Allgemeine Daten

Strombelastung 0,02 - 11,5 A

Dauerwärmebeständig 150 °C (Kl. F)

Verzinnbarkeit >350 °C

Drahtdurchmesser 0,08 - 2 mm

Vorteile

Isolierlackbasis min. Polyurethan, mod.

Grad 1

TJ min. 155 °C

Lötbar

Anwendungen

Kupferlackdraht zur Herstellung von Spulen und Wicklungen sowie für den
allgemeinen Laborbedarf.

BLOCK
Website

Änderungen vorbehalten

612

Gehäuse & Zubehör

Drähte und Litzen

4

Kupferlackdraht

CUL

BLOCK

1.1

Website

1.2

Typ

CUL 50/0,08 0,02 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,08 mm 0,05 kg 856
CUL 100/0,10 0,03 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,10 mm 0,10 kg 1144
CUL 100/0,15 0,06 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,15 mm 0,10 kg 509
CUL 100/0,22 0,14 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,22 mm 0,10 kg 215
CUL 100/0,28 0,22 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,28 mm 0,10 kg 140
CUL 100/0,35 0,35 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,35 mm 0,10 kg 87
CUL 100/0,40 0,45 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,40 mm 0,10 kg 69
CUL 100/0,50 0,70 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,50 mm 0,10 kg 44
CUL 100/0,63 1,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,63 mm 0,10 kg 28
CUL 100/0,75 1,55 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,75 mm 0,10 kg 20
CUL 100/0,85 2,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,85 mm 0,10 kg 15
CUL 100/1,00 2,80 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,00 mm 0,10 kg 11
CUL 100/1,12 3,50 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,12 mm 0,10 kg 9
CUL 200/0,10 0,03 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,10 mm 0,20 kg 2289
CUL 200/0,15 0,06 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,15 mm 0,20 kg 1017
CUL 200/0,22 0,14 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,22 mm 0,20 kg 429
CUL 200/0,28 0,22 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,28 mm 0,20 kg 280
CUL 200/0,35 0,35 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,35 mm 0,20 kg 175
CUL 200/0,40 0,45 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,40 mm 0,20 kg 138
CUL 200/0,50 0,70 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,50 mm 0,20 kg 88
CUL 200/0,63 1,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,63 mm 0,20 kg 56
CUL 200/0,75 1,55 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,75 mm 0,20 kg 40
CUL 200/0,85 2,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,85 mm 0,20 kg 31
CUL 200/1,00 2,80 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,00 mm 0,20 kg 22
CUL 200/1,12 3,50 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,12 mm 0,20 kg 18
CUL 500/0,40 0,45 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,40 mm 0,50 kg 345
CUL 500/0,50 0,70 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,50 mm 0,50 kg 221
CUL 500/0,63 1,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,63 mm 0,50 kg 140
CUL 500/0,75 1,55 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,75 mm 0,50 kg 99
CUL 500/0,85 2,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 0,85 mm 0,50 kg 77
CUL 500/1,00 2,80 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,00 mm 0,50 kg 56
CUL 500/1,12 3,50 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,12 mm 0,50 kg 44
CUL 500/1,32 5,00 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,32 mm 0,50 kg 32
CUL 500/1,50 6,50 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,50 mm 0,50 kg 25
CUL 500/1,80 9,50 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 1,80 mm 0,50 kg 17
CUL 500/2,00 11,50 A 155 °C (CL.F) min. Polyurethan, mod. >350 °C 2,00 mm 0,50 kg 14

Strombelastung

Dauerwärmebeständigkeit

Isolierlackbasis

Verzinnbarkeit

Drahtdurchmesser

Gewicht

Länge m (min.)

1.3

2.1

2.2

3.1

3.2

Änderungen vorbehalten

3.3

4.0

5.1

5.2

613
